Prováděcí nařízení pro tratě D3 BLATNO U JESENICE BEČOV NAD TEPLOU; PROTIVEC BOCHOV

Transkript

1 Správa železniční dopravní cesty, státní organizace Dlážděná 1003/ PRAHA 1 Prováděcí nařízení pro tratě D3 BLATNO U JESENICE BEČOV NAD TEPLOU; PROTIVEC BOCHOV

2 Správa železniční dopravní cesty, státní organizace Dlážděná 1003/ PRAHA 1 Oblastní ředitelství Ústí nad Labem číslo jednací 13972/2014-OŘ UNL vydání č. 1 účinnost od změna č. 5 účinnost změny od celový počet stran 68 Prováděcí nařízení pro tratě D3 BLATNO U JESENICE BEČOV NAD TEPLOU; PROTIVEC - BOCHOV jméno funce datum podpis zpracoval Martina Čermáová systémový specialista OŘ Ústí nad Labem Martina Čermáová v.r. odsouhlasil Bc. Zdeně Svoboda přednosta PO Louny vz. Milan Niepauer v.r. ověřil Michal Nedvěd dopravní ontrolor OŘ Ústí nad Labem Michal Nedvěd v.r. schválil Ing. Eduard Tržil, MPA náměste ředitele pro řízení provozu OŘ Ústí nad Labem vz. Ing. Ladislav Kučera, MBA v.r. 1

3

4 Změna č. 5 se týá článu č. 8. Změnu č. 5 proveďte výměnou strany č. 18. PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov 5. změna PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov nevyžaduje provedení mimořádné zoušy z PND3.

5 ZÁZNAM O ZMĚNÁCH *) Číslo změny Účinnost od - do ** ) Týá se ustanovení článu, přílohy Prováděcí nařízení Opravil Dne Podpis čl. 1, 3, 6, 7, 8, 9, 12, 15, 31, 38, 43, 52 zapracována čl. 1, 3, 8, 9, 23, 52 zapracována čl. 6, 8, 9, 23, 26, 29, 31 zapracována po uončení výluy dle ROV č ( ) čl. 6, 8, 9, 23, 31, 51 zapracována čl. 8 zapracována *) Držitel tohoto výtisu je odpovědný za včasné a správné provedení schválených změn a provedení záznamu na této stránce. ** ) Účinnost do uvádějte pouze u RŘ ZDD. 2

6 ROZSAH ZNALOSTÍ *) Pracovní zařazení Přednosta PO Náměste přednosty PO Dozorčí Dirigující dispečer Blatno u Jesenice Výpravčí ŽST Blatno u Jesenice Výpravčí ŽST Bečov na Teplou Zaměstnanec OSŘP OŘ Ústí nad Labem zařazený do nehodových pohotovostí PO Louny *) Dopravce úplná úplná Znalost člány 1-9, 12, 15-16, 20, 21, 23, 28-29, 31, 36-40, 43-45, 48, Pro příslušné pracovní zařazení zaměstnanců PO stanoví potřebný rozsah znalostí PND3 přednosta PO. Pro příslušné pracovní zařazení zaměstnanců OJ stanoví rozsah znalostí PND3 ředitel OJ. Dopravce na záladě výše uvedeného rozsahu znalostí stanoví rozsah znalostí pro jednotlivá pracovní zařazení svým vlastním opatřením nebo vnitřním předpisem. Na záladě smlouvy o provozování drážní dopravy může být rozsah znalosti pro dopravce upraven. Ostatním zaměstnancům určí potřebný rozsah znalostí PND3 jejich vedoucí zaměstnanec. Převodní příloh Dne vstoupily v platnost nové předpisy SŽDC: SŽDC D1 Dopravní a návěstní předpis, SŽDC D3 Předpis pro zjednodušené řízení drážní dopravy a SŽDC D5-1 Prováděcí opatření předpisu pro tvorbu a zpracování záladní dopravní doumentace. Vzhledem tomu, že podle nového předpisu SŽDC D5-1 dojde přečíslování příloh ZDD, je zde níže uveden převodní číslování příloh a jejich názvů v období do a od Označení a název přílohy ZDD do Obsluhovací řády odboče, náladišť, hradel, hláse, závorářsých stanovišť na širé trati a pracovních olejí 4A Přípojové provozní řády 40 Rozazy o výluce služby dopravních zaměstnanců Označení a název přílohy ZDD od Obsluhovací řády 6 Přípojové provozní řády 9 Rozazy o výluce dopravní služby 3

7 SEZNAM POUŽITÝCH ZNAČEK A ZKRATEK ČD.. Česé dráhy, a.s. JOP.. Jednotné obslužné pracoviště ObŘ.. Obsluhovací řád OJ.. Organizační jednota OŘ.. Oblastní ředitelství OSPD Organizační složa SŽDC, odpovídající za provozuschopnost dráhy, popř. SŽDC pověřená organizace, zabývající se údržbou zařízení železniční dopravní cesty OSŘP Organizační složa SŽDC, odpovídající za řízení provozu PMD Posun mezi dopravnami PND3 Prováděcí nařízení pro trať D3 PO. Provozní obvod PPŘ.. Přípojový provozní řád PZM... Přejezdové zabezpečovací zařízení mechanicé PZS Přejezdové zabezpečovací zařízení světelné PZZ. Přejezdové zabezpečovací zařízení RŘ.. Rozaz ředitele RSM Regionální správa majetu ČD, a.s. SEE Správa energetiy a eletrotechniy SGVD. Splněný grafion vlaové dopravy SŘ.. Staniční řád SSZT. Správa sdělovací a zabezpečovací techniy ST.. Správa tratí SŽDC Správa železniční dopravní cesty, státní organizace ZDD Záladní dopravní doumentace ŽST. Železniční stanice 4

8 A. OBECNÁ USTANOVENÍ 1. Určení tratě se zjednodušeným řízením drážní dopravy Tratě se zjednodušeným řízením drážní dopravy: - Blatno u Jesenice (vjezdové návěstidlo ŽS v m 28,336) Bečov nad Teplou (vjezdové návěstidlo TL v m 86,773) - Protivec (návěst Hranice dopravny v m 0,260) Bochov (návěst Posun zaázán na oleji 1a v m 16,821) dirigující stanicí je Blatno u Jesenice přilehlou stanicí je Bečov nad Teplou sídlem přednosty PO je stanice Louny ohlašovací pracoviště je v dopravní anceláři dirigujícího dispečera ŽST Blatno u Jesenice 2. Dopravny D3 pro řízení jízd vlaů Trať Blatno u Jesenice - Bečov nad Teplou Křižování, předjíždění nebo dostižení vlaů je dovoleno v dopravnách D3: Lubenec Chyše Protivec Žlutice Štědrá Toužim Otročín Trať Protivec - Bochov Křižování, předjíždění nebo dostižení vlaů je dovoleno v dopravnách D3: Protivec; Bochov. 3. Prostorové oddíly Trať Blatno u Jesenice - Bečov nad Teplou - dirigující stanice ŽST Blatno u Jesenice (vjezdové návěstidlo ŽS, m 28,336) - dopravna D3 Lubenec (lichoběžníová tabula, m 33,358) - dopravna D3 Lubenec (lichoběžníová tabula, m 34,071) - dopravna D3 Chyše (lichoběžníová tabula, m 42,100) - dopravna D3 Chyše (lichoběžníová tabula, m 42,730) - dopravna D3 Protivec (lichoběžníová tabula, m 46,832) - dopravna D3 Protivec (lichoběžníová tabula, m 47,616) - dopravna D3 Žlutice (lichoběžníová tabula, m 51,600) - dopravna D3 Žlutice (lichoběžníová tabula, m 52,279) - dopravna D3 Štědrá (lichoběžníová tabula, m 58,855) - dopravna D3 Štědrá (lichoběžníová tabula, m 59,540) - dopravna D3 Toužim (lichoběžníová tabula, m 70,687) - dopravna D3 Toužim (lichoběžníová tabula, m 71,380) - dopravna D3 Otročín (lichoběžníová tabula, m 79,210) 5

9 - dopravna D3 Otročín (lichoběžníová tabula, m 79,585) - přilehlá ŽST Bečov nad Teplou (vjezdové návěstidlo TL, m 86,773) Trať Protivec - Bochov - dopravna D3 Protivec (lichoběžníová tabula, m 0,260) - dopravna D3 Bochov (lichoběžníová tabula, m 16,280) 4. Dopravny D3, odud se obsluhuje (ontroluje) PZZ Strojvedoucí provádí obsluhu PZZ v dopravnách D3: - Žlutice - Toužim 5. Dopravny D3, de na sebe navazují tratě V dopravně D3 Protivec na sebe navazují dirigované tratě Blatno u Jesenice Bečov nad Teplou a Protivec - Bochov. 6. Nástupiště v dopravnách D3 a zastávách Dopravna D3, Déla Úrovňové Druh nástupiště Osvětlení Zajišťuje zastáva nástupiště přechody Trať Blatno u Jesenice - Bečov nad Teplou Malměřice 40m x Sypané ne Ležy 40m x Sypané ne přes olej č. 2 Kolej č.1: 60m Sypané Lubenec ano Kolej č.2: 60m Sypané Lubenec zastáva Libovice Chyše Protivec 46m 38m Kolej č.1: 75m Kolej č.3: 75m Kolej č.1: 50m Kolej č.2: 50m Kolej č.1: 30m Kolej č.3: 60m x x přes olej č. 5 a č.3 přes olej č. 4 a č. 2 Sypané, s pevnou hranou Sypané, s pevnou hranou Sypané Sypané Sypané Sypané časový spínač +čidlo ne ne ano ano časový spínač + čidlo časový spínač + čidlo Záhořice 35m x Betonové desy ne přes olej č. 2 Žlutice a č. 1 ano Betonové desy Betonové desy časový spínač + čidlo Bore u Žlutic 40m x Betonové desy ne Štědrá Kolej č.1: 50m přes olej č. 4, Betonové desy Kolej č.3: 50m č. 2 a č. 1 Betonové desy ano čidlo Smilov 40m x Betonové desy ne Luhov 42m x Betonové desy ne Toužim Kolej č.1: 50m přes olej č. 4 Betonové desy časový ano Kolej č.2: 50m a č. 2 Betonové desy spínač Poseč 31m x Betonové desy ne Otročín 50m přes olej č. 3 Betonové desy ano časový spínač + čidlo Trať Protivec - Bochov Budov 36m x Sypané ne Vahaneč 40m x Sypané ne

10 Těšetice 45m x Sypané ne Bochov Kolej č.1: 60m přes olej č. 3 Sypané Sypané ne Zajištění bezpečného přístupu osob s omezenou schopností pohybu a orientace Osoby s omezenou schopností pohybu a orientace použijí pro přístup na nástupiště úrovňové přístupové cesty. Zařízení eletricého osvětlení udržuje SŽDC, s.o. OSPD OŘ-SEE Ústí nad Labem, obvodová eletrodílna Blatno u Jesenice, tel. č , mobil Poruchy na osvětlení se hlásí v pracovní době zaměstnancům obvodové eletrodílny Blatno u Jesenice, tel. č , mobil , v mimopracovní době eletrodispečerovi, tel Osvětlení olejiště Lubenec Dopravna D3 Druh osvětlení, do ho obsluhuje Počet osvětlovacích zařízení Umístění rozváděčů Kdo udržuje eletricé zařízení Trať Blatno u Jesenice - Bečov nad Teplou eletricé, ručně 22 ve služební OSPD *) **) místnosti Protivec eletricé, ručně **) 15 ve služební místnosti OSPD *) Žlutice Toužim eletricé, automaticy, ručně **) eletricé, ručně **) 25 venu před VB, ovl. rozváděč ven. osvětlení 7+OV ve služební místnosti OSPD *) OSPD *) *) Záladní údržbu eletricého zařízení v dopravnách D3 a na zastávách provádí zaměstnanci SŽDC, s.o. OSPD OŘ-SEE Ústí nad Labem, obvodová eletrodílna Blatno u Jesenice, tel. č , mobil Poruchy na osvětlení se hlásí v pracovní době zaměstnancům obvodové eletrodílny Blatno u Jesenice, tel. č , mobil , v mimopracovní době eletrodispečerovi, tel **) osvětlení pro posun obsluhuje doprovod vlau Výměnu světelných zdrojů v prostorech železničního prostranství (železniční dopravní cesta SŽDC, s.o.) dodává a výměnu zajišťuje provozovatel. Výměnu světelných zdrojů v prostorech železničního prostranství v majetu ČD, a.s. a vnitřních prostor budov v majetu ČD, a.s. dodává a výměnu zajišťuje provozovatel (RSM Ústí nad Labem). Výměnu světelných zdrojů v objetech SŽDC, s.o. provádí vlastní nebo jiný právní subjet podle smluvních podmíne. 7

11 8. Pláne dirigované trati a seznam přejezdů, přechodů a ostatních řížení dráhy s pozemní omuniací pláne dirigovaných tratí Trať Blatno u Jesenice - Bečov nad Teplou 8

12 Trať Protivec - Bochov PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov 9

13 vysvětlivy přijímací budova s telefonem sladiště výhyba opatřená výměnovým zámem do přímého směru, líč vyňat výhyba opatřená ontrolním zámem do přímého směru, líč vyňat hranice dopravny světelné návěstidlo výhyba opatřená výměnovým zámem do odbočy, líč v zámu výoleja levostranná s jednoduchým zámem, líč vyňat výoleja levostranná s ontrolním zámem, líč vyňat vzájemná závislost místo zastavení výstražní pro silniční provoz před přejezdem tabula s řížem 10

14 slonové poměry Trať Blatno u Jesenice - Bečov nad Teplou Začáte Konec Déla v m Slon v úse Blatno u Jesenice - Lubenec úse Lubenec - Chyše

15 úse Chyše - Protivec

16 úse Protivec - Žlutice 47,677 47,705 28,00-2,38 47,705 47,753 48,00-1,86 47,753 47,825 72,00 2, úse Žlutice - Štědrá úse Štědrá -Toužim

17 úse Toužim - Otročín

18 úse Otročín - Bečov nad Teplou Trať Protivec - Bochov úse Protivec - Bochov

19

20 tabula přejezdů Trať Blatno u Jesenice - Bečov nad Teplou Typ Identifiační Poloha Kategorie a ategorie (druh) přejezdu, ozna- (m) přechodu, čení řížení Poznáma P ,176 ŽST Blatno u Jesenice PZM 2 Otevíraný na požádání. Klíč držen v EZ v DK Blatno u Jesenice. Přejezd v obvodu ŽST Blatno u Jesenice, polní cesta. Přejezd mezi ŽST Blatno u Jesenice a zastávou P ,082 III. třída Malměřice, silnice Blatno-Malměřice. zastáva Malměřice P ,487 Přejezd mezi zastávou Malměřice a zastávou Ležy, místní Malměřice. P ,852 Přejezd mezi zastávou Malměřice a zastávou Ležy, lesní cesta. P ,059 Přejezd mezi zastávou Malměřice a zastávou Ležy, lesní cesta. P ,547 Přejezd mezi zastávou Malměřice a zastávou Ležy, lesní cesta u zastávy Ležy. zastáva Ležy P ,095 P ,433 P ,990 P ,178 P ,628 P ,717 místní dopravna D3 Lubenec P ,308 II. třída PZS 3SBI AŽD 71 PZS 3SBI AŽD 71 zastáva Lubenec zastáva PZS 3SBI AŽD 71 Přejezd mezi zastávou Ležy a dopravnou Lubenec, lesní cesta. Přejezd mezi zastávou Ležy a dopravnou Lubenec, místní Lubenec. Přejezd mezi dopravnou D3 Lubenec a zastávou Lubenec zastáva, místní Lubenec. Přejezd mezi dopravnou D3 Lubenec a zastávou Lubenec zastáva, místní Lubenec. Km poloha ovládacích úseů: 34,089-35,297. Kontrolní stanoviště: JOP v DK ŽST Blatno u Jesenice. Přejezd mezi dopravnou D3 Lubenec a zastávou Lubenec zastáva, místní Lubenec ( chatám). Km poloha ovládacích úseů: 34,089-35,297. Kontrolní stanoviště: JOP v DK ŽST Blatno u Jesenice. Přejezd mezi dopravnou D3 Lubenec a zastávou Lubenec zastáva, místní Lubenec ( táboru). Km poloha ovládacích úseů: 34,705-35,792. Kontrolní stanoviště: JOP v DK ŽST Blatno u Jesenice. Přejezd mezi zastávou Lubenec zastáva a zastávou Libovice, místní Lubenec - Chyše. 17

21 P ,309 zastáva Libovice P ,884 P ,473 P ,145 II. třída P ,357 II. třída dopravna D3 Chyše P ,988 III. třída P ,565 P ,326 P ,740 dopravna D3 Protivec P ,604 IV. třída P ,846 P ,942 II. třída P ,002 P ,487 P ,220 II. třída P ,847 Přejezd mezi zastávou Lubenec zastáva a zastávou Libovice, polní cesta u zastávy Libovice. Přejezd mezi zastávou Libovice a dopravnou D3 Chyše, lesní cesta. Přejezd mezi zastávou Libovice a dopravnou D3 Chyše, lesní cesta. Přejezd mezi zastávou Libovice a dopravnou D3 Chyše, silnice II. třídy Chyše - Bošov. Přejezd mezi dopravnou D3 Chyše a dopravnou D3 Protivec, silnice II. třídy Chyše - Protivec. Přejezd mezi dopravnou D3 Chyše a dopravnou D3 Protivec, silnice III. třídy Chyše - Bohuslav. Přejezd mezi dopravnou D3 Chyše a dopravnou D3 Protivec, polní cesta. Přejezd mezi dopravnou D3 Chyše a dopravnou D3 Protivec, polní cesta. Přejezd mezi dopravnou D3 Chyše a dopravnou D3 Protivec, polní cesta. Přejezd mezi dopravnou D3 Protivec a zastávou Záhořice, polní cesta. Přejezd mezi dopravnou D3 Protivec a zastávou Záhořice, polní cesta. Přejezd mezi dopravnou D3 Protivec a zastávou Záhořice, silnice II. třídy Žlutice - Kolešov. zastáva Záhořice místní dopravna D3 Žlutice PZS 3ZNLI Typ K zastáva Bore u Žlutic Přejezd mezi zastávou Záhořice a dopravnou D3 Žlutice, polní cesta. Přejezd mezi zastávou Záhořice a dopravnou D3 Žlutice, polní cesta. Kontrolní stanoviště: JOP ŽST Bečov nad Teplou, součtová hlása ŽST Blatno u Jesenice, sříňa místního ovládání v dopravně D3 Žlutice. Závislost na návěstidlech L, S. Poloha ovládacích úseů PCN: m 52,771 m 52,209 Přejezd v dopravně D3 Žlutice, ulice Nádražní. Přejezd mezi dopravnou D3 Žlutice a zastávou Bore u Žlutic, polní cesta. 18

22 P ,657 místní P ,922 místní P ,572 II. třída PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov Přejezd mezi zastávou Bore u Žlutic a dopravnou D3 Štědrá, polní cesta. Přejezd mezi zastávou Bore u Žlutic a dopravnou D3 Štědrá, polní cesta. Přejezd mezi zastávou Bore u Žlutic a dopravnou D3 Štědrá, silnice II. třídy Smilov - Komárov. Přejezd mezi zastávou Bore u Žlutic a dopravnou P ,925 III. třída D3 Štědrá, místní Štědrá. dopravna D3 Štědrá P ,056 Přejezd mezi dopravnou D3 Štědrá a zastávou Smilov, místní. P ,720 Přejezd mezi dopravnou D3 Štědrá a zastávou Smilov, polní cesta. P ,919 Přejezd mezi dopravnou D3 Štědrá a zastávou Smilov, polní cesta. P ,479 Přejezd mezi dopravnou D3 Štědrá a zastávou Smilov, polní cesta. Přejezd mezi dopravnou D3 Štědrá a zastávou P ,462 III. třída Smilov, silnice III. třídy Smilov - Komárov. zastáva Smilov P ,622 P ,155 III. třída P ,951 III. třída P ,762 místní P ,861 II. třída P ,967 P ,995 P ,362 P ,850 zastáva Luhov PZS 3 SNLI AŽD 71 dopravna D3 Toužim PZS 3SBI PZZ- K zastáva Poseč Přejezd mezi zastávou Smilov a zastávou Luhov, lesní cesta. Přejezd mezi zastávou Smilov a zastávou Luhov, silnice III. třídy Políno - Dolní Luhov. Přejezd mezi zastávou Luhov a dopravnou D3 Toužim, silnice III. třídy Políno. Kontrolní stanoviště: JOP ŽST Bečov nad Teplou, součtová hlása ŽST Blatno u Jesenice, ontrolní sříňa v dopravně D3 Toužim. Závislost na návěstidle S. Poloha ovládacích úseů PCN: m 70,060 m 70,777 Přejezd v dopravně D3 Toužim, ulice Plzeňsá. Kontrolní stanoviště: JOP ŽST Bečov nad Teplou a součtová hlása ŽST Blatno u Jesenice. Poloha ovládacích úseů PCN: směr Toužim Bečov nad Teplou: m 71,329 m 71,875. směr Bečov nad Teplou Toužim: m 72,371 m 71,850 Přejezd mezi dopravnou D3 Toužim a zastávou Poseč, silnice II. třídy Toužim - Kosmová. Přejezd mezi dopravnou D3 Toužim a zastávou Poseč, lesní cesta. Přejezd mezi dopravnou D3 Toužim a zastávou Poseč, lesní cesta. Přejezd mezi dopravnou D3 Toužim a zastávou Poseč, lesní cesta. Přejezd mezi zastávou Poseč a dopravnou D3 Otročín, polní cesta. 19

23 P ,492 P ,347 P ,792 P ,265 III. třída P ,008 P ,914 P ,860 P373 85,548 P374 86,783 Trať Protivec - Bochov Identifiační označení Poloha (m) PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov Přejezd mezi zastávou Poseč a dopravnou D3 Otročín, polní cesta. Přejezd mezi zastávou Poseč a dopravnou D3 Otročín, polní cesta. Přejezd mezi zastávou Poseč a dopravnou D3 Otročín, polní cesta. Přejezd mezi zastávou Poseč a dopravnou D3 Otročín, silnice III. třídy Otočín - Brť. dopravna D3 Otročín přilehlá ŽST Bečov nad Teplou Kategorie (druh) Typ a ategorie přejezdu, přechodu, řížení Přejezd mezi dopravnou D3 Otročín a přilehlou ŽST Bečov nad Teplou, lesní cesta. Přejezd mezi dopravnou D3 Otročín a přilehlou ŽST Bečov nad Teplou, lesní cesta. Přejezd mezi dopravnou D3 Otročín a přilehlou ŽST Bečov nad Teplou, lesní cesta. Přejezd mezi dopravnou D3 Otročín a přilehlou ŽST Bečov nad Teplou, lesní cesta. Přejezd mezi dopravnou D3 Otročín a přilehlou ŽST Bečov nad Teplou, lesní cesta. Poznáma dopravna D3 Protivec Přejezd mezi dopravnou D3 Protivec a zastávou Budov, silnice II. třídy Protivec - Žlutice. P1842 0,452 II. třída P1843 1,010 Přejezd mezi dopravnou D3 Protivec a zastávou Budov, lesní cesta. P1844 1,726 Přejezd mezi dopravnou D3 Protivec a zastávou Budov, lesní cesta. P1845 2,762 Přejezd mezi dopravnou D3 Protivec a zastávou Budov, lesní cesta. P1846 3,842 Přejezd mezi dopravnou D3 Protivec a zastávou Budov, lesní cesta. P1847 4,059 III. třída Přejezd mezi dopravnou D3 Protivec a zastávou Budov, silnice III. třídy Kovářov - Žlutice. P1848 4,519 P1849 5,403 P1850 6,346 Přejezd mezi dopravnou D3 Protivec a zastávou Budov, lesní cesta. Přejezd mezi dopravnou D3 Protivec a zastávou Budov, polní cesta. Přejezd mezi dopravnou D3 Protivec a zastávou Budov, lesní cesta. zastáva Budov P1851 8,018 III. třída Přejezd mezi zastávou Budov a zastávou Vahaneč, silnice III. třídy Budov - silnici E48. 20

24 P ,410 PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov Přejezd mezi zastávou Budov a zastávou Vahaneč,. zastáva Vahaneč P1853 9,175 III. třída Přejezd mezi zastávou Vahaneč a zastávou Těšetice, silnice III. třídy Záhoří - Vahaneč. P1854 9,406 P1855 9,668 P ,622 P ,440 P ,050 P ,448 P ,839 P ,270 Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. Přejezd mezi zastávou Vahaneč a zastávou Těšetice, polní cesta. zastáva Těšetice P ,530 Přejezd mezi zastávou Těšetice a dopravnou D3 Bochov, polní cesta. P ,285 Přejezd mezi zastávou Těšetice a dopravnou D3 Bochov, polní cesta. P ,615 Přejezd mezi zastávou Těšetice a dopravnou D3 Bochov, polní cesta. P ,949 III. třída Přejezd mezi zastávou Těšetice a dopravnou D3 Bochov, silnice II. třídy Těšetice silnici E48. P ,968 P ,177 P ,296 P ,425 dopravna D3 Bochov Vysvětlivy: sloupec č. 4 = výstražné říže sloupec č. 4 K přejezd nově budovaného typu Přejezd mezi zastávou Těšetice a dopravnou D3 Bochov, polní cesta. Přejezd mezi zastávou Těšetice a dopravnou D3 Bochov, polní cesta. Přejezd v dopravně D3 Bochov, polní cesta. Přejezd v dopravně D3 Bochov, místní. 21

25 9. Koleje, výhyby, výolejy, návěstidla PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov Dopravny D3 a jiná místa s olejovým rozvětvením, ležící i jen částečně na spádu větším než 2,5 : - Lubenec - Chyše Trať Blatno u Jesenice - Bečov nad Teplou Dopravna D3 Lubenec pláne dopravny D3 Lubenec 22

26 seznam olejí v dopravně D3 Lubenec Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 473/ / /220 C olej s nástupištěm výhyby č. 1 výhyby č. 5 výhyby č. 1 výhyby č. 4 zarážedlo výhyby č. 4 výhyby č. 1 výhyby č. 5 výhyby č. 1 výhyby č. 4 manipulační oleje zarážedlo V1 seznam výhybe a výoleje v dopravně D3 Lubenec C, hlavní vjezdová a odjezdová olej, v m 33,645 33,675 sorpční textilie proti úapům, místo pro odstavování hnacích vozidel C, vjezdová a odjezdová olej naládová a vyládová olej Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 11, 6 na olej č. 1 4 výměnový záme 8 na olej č. 2 5 výměnový záme 12, 5 na olej č. 1 V1 výolejový záme O14, 8 na oleji č. 4 seznam olejí v dopravně D3 Lubenec, ze terých/na teré lze dovolit jízdu vlaů: - olej č. 1, 2, popř. manipulační olej č. 4 seznam návěstidel v dopravně D3 Lubenec označujících hranice dopraven D3 a nepřenosných návěstidel platných pro posun Návěstidlo m poloha 1 2 Lichoběžníová tabula 33,358 Lichoběžníová tabula 34,071 Návěstidlo na olejové zábraně oleje 33,680 č. 4 s návěstí Posun zaázán 23

27 Dopravna D3 Chyše pláne dopravny D3 Chyše 24

28 seznam olejí v dopravně D3 Chyše Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 378/243 výhyby č. 1 výhyby č. 2 - C, hlavní vjezdová a výhyby č. 7 výhyby č. 5 odjezdová olej 3 318/ / /286 5a 66/61 C olej s nástupištěm výhyby č. 3 výhyby č. 6 výhyby č. 3 výhyby č. 6 manipulační oleje výhyby č.2 V1 V3 výhyby č. 5 hrot jazya hrot jazya výhyby č. 4 výhyby č. 4 V4 výhyby č. 6 Námezní výhyby č. 4 zarážedlo V2 zarážedlo seznam výhybe a výoleje v dopravně D3 Chyše C, vjezdová a odjezdová olej naládová a vyládová olej naládová a vyládová olej olej Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 11, 7 na olej č. 1 2 výměnový záme 21 na olej č. 1 3 výměnový záme 20 na olej č. 3 4 výměnový záme 15, 20 na olej č. 5a 5 výměnový záme 18 na olej č. 1 6 výměnový záme 10 na olej č. 3 7 výměnový záme 12, 6 na olej č. 1 V1 výolejový záme O13, 21 na oleji č. 2 V2 výolejový záme O17 na oleji č. 5a V3 výolejový záme O16, 18 na olej č. 2 V4 výolejový záme O14, 10 na olej č. 5 25

29 seznam olejí v dopravně D3 Chyše, ze terých/na teré lze dovolit jízdu vlaů: - oleje č. 1, 3, popř. manipulační oleje č. 2, 5 seznam návěstidel v dopravně D3 Chyše označujících hranice dopraven D3 a nepřenosných návěstidel platných pro posun Návěstidlo m poloha 1 2 Lichoběžníová tabula 42,100 Lichoběžníová tabula 42,730 Návěstidlo na olejové zábraně oleje 42,170 č. 5a s návěstí Posun zaázán 26

30 Dopravna D3 Protivec pláne dopravny D3 Protivec 27

31 seznam olejí v dopravně D3 Protivec Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 369/263 výhyby č. 2 výhyby č. 9 výhyby č. 2 hrot jazya výhyby č. 5 C, hlavní vjezdová a odjezdová olej pro směr Blatno u Jesenice/Bečov nad Teplou 2 156/156 výhyby č. 3 výhyby č /453 výhyby č. 1 výhyby č. 9 Námezní 4 164/150 výhyby č. 3 výhyby č. 4 C olej s nástupištěm výhyby č. 3 výhyby č. 4 manipulační oleje výhyby č. 1 výhyby č. 9 V1 V2 C, hlavní vjezdová a odjezdová olej pro směr Bochov/Protivec odstavná olej odstavná olej seznam výhybe a výoleje v dopravně D3 Protivec Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 11, 3 na olej č. 1 2 výměnový záme 13, 7 na olej č. 1 3 výměnový záme 19 na olej č. 2 4 výměnový záme 8 na olej č. 2 5 výměnový záme 14, 24 na olej č. 1 6 výměnový záme 16, 22 na olej č. 2 7 výměnový záme 10, 2 na olej č. 2 8 výměnový záme 4, 6 na olej č. 1 9 výměnový záme 12, 20 na olej č. 1 V1 výolejový záme O15, 19 na oleji č. 4 V2 výolejový záme O17, 8 na oleji č. 4 seznam olejí v dopravně D3 Protivec, ze terých/na teré lze dovolit jízdu vlaů: - oleje č. 1, 2, popř. manipulační oleje č. 3, 4 28

32 seznam návěstidel v dopravně D3 Protivec označujících hranice dopraven D3 Návěstidlo m poloha 1 2 Lichoběžníová tabula 46,832 Lichoběžníová tabula 47,616 Lichoběžníová tabula 0,260 29

33 Dopravna D3 Žlutice pláne dopravny D3 Žlutice 30

34 seznam olejí v dopravně D3 Žlutice Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 436/ / / /121 5a 56/56 C olej s nástupištěm výhyby č. 1 výhyby č. 8 výhyby č. 1 výhyby č. 8 výhyby č. 3 výhyby č. 7 výhyby č. 1 hrot jazya výhyby č. 4 manipulační oleje Námezní výhyby č. 3 V2 V3 výhyby č. 7 hrot jazya hrot jazya výhyby č. 5 - výhyby č. 5 - zarážedlo zarážedlo výhyby č. 5 - zarážedlo výhyby č. 5 - zarážedlo seznam výhybe a výoleje v dopravně D3 Žlutice C, hlavní vjezdová a odjezdová olej v m 52,047 52,097 sorpční textilie proti úapům, místo pro odstavování hnacích vozidel C, vjezdová a odjezdová olej v m 52,047 52,097 a v m 52,101 52,121 sorpční textilie proti úapům, místo pro odstavování hnacích vozidel manipulační olej naládová a vyládová olej olej, pro potřeby OSPD Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 9, 17, 11 na olej č. 1 3 výměnový záme 19, 30 na olej č. 1 4 výměnový záme 40 na olej č. 3 5 výměnový záme 40, 15 usá olej 7 výměnový záme 20, 8 na olej č. 1 8 výměnový záme 22, 18,12 na olej č. 1 V2 výolejový záme O13, 30 na oleji č. 2 V3 výolejový záme O14, 20 na oleji č. 2 seznam olejí v dopravně D3 Žlutice, ze terých/na teré lze dovolit jízdu vlaů: - oleje č. 1, 3, popř. manipulační oleje č. 2, 5 31

35 seznam návěstidel v dopravně D3 Žlutice označujících hranice dopraven D3 a nepřenosných návěstidel platných pro posun Návěstidlo m poloha 1 2 Tabula s řížem 51,550 Lichoběžníová tabula 51,600 L 52,202 Lichoběžníová tabula 52,279 S 52,305 Tabula s řížem 52,710 Návěstidlo na olejové zábraně oleje č. 5 s návěstí Posun zaázán 52,212 Návěstidlo na olejové zábraně oleje č. 5a s návěstí Posun zaázán 51,982 32

36 Dopravna D3 Štědrá pláne dopravny D3 Štědrá 33

37 seznam olejí v dopravně D3 Štědrá Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 323/ /323 výhyby č. 2 výhyby č. 6 výhyby č. 2 výhyby č /165 Námezní výhyby č. 3- výhyby č. 5 hrot jazya výhyby č /151 výhyby č. 5 C olej s nástupištěm výhyby č. 2 výhyby č. 6 výhyby č. 2 výhyby č. 6 manipulační oleje V1 výhyby č. 5 hrot jazya výhyby č. 4 - výhyby č. 5 C, hlavní vjezdová a odjezdová olej C, vjezdová a odjezdová olej naládová a vyládová olej naládová a vyládová olej seznam výhybe a výoleje v dopravně D3 Štědrá Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 18 na olej č. 1 2 výměnový záme 13, 9 na olej č. 1 3 výměnový záme 7 na olej č. 2 4 výměnový záme 15, 7 na olej č. 4 5 bez zabezpečení na olej č. 2 6 výměnový záme 14, 10 na olej č. 1 7 výměnový záme 8 na olej č. 1 V1 výolejový záme O11, 18 na oleji č. 2 V2 výolejový záme O12, 8 na oleji č. 2 seznam olejí v dopravně D3 Štědrá, ze terých/na teré lze dovolit jízdu vlaů: - oleje č. 1, 3, popř. manipulační oleje č. 2, 4 34

38 seznam návěstidel v dopravně D3 Štědrá označujících hranice dopraven D3 Návěstidlo m poloha 1 2 Lichoběžníová tabula 58,855 Lichoběžníová tabula 59,540 35

39 Dopravna D3 Toužim pláne dopravny D3 Toužim 36

40 seznam olejí v dopravně D3 Toužim Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 388/ /339 výhyby č. 1 výhyby č. 5 výhyby č. 2 výhyby č. 4 výhyby č. 1 výhyby č. 5 výhyby č. 2 výhyby č. 4 manipulační oleje Námezní 4 339/313 výhyby č. 2 výhyby č. 4 V1 V2 C olej s nástupištěm C, vjezdová a odjezdová olej C, hlavní vjezdová a odjezdová olej naládová a vyládová olej seznam výhybe a výoleje v dopravně D3 Toužim Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 11, 24 na olej č. 2 2 výměnový záme 7 na olej č. 2 4 výměnový záme 8 na olej č. 2 5 výměnový záme 12, 18 na olej č. 2 V1 výolejový záme O13, 7 na oleji č. 4 V2 výolejový záme O14, 8 na oleji č. 4 seznam olejí v dopravně D3 Toužim, ze terých/na teré lze dovolit jízdu vlaů: - oleje č. 1, 2, popř. manipulační olej č. 4 37

41 seznam návěstidel v dopravně D3 Toužim označujících hranice dopraven D3 a nepřenosných návěstidel platných pro posun Návěstidlo m poloha 1 2 Lichoběžníová tabula 70,687 S 70,830 Tabula s řížem 71,290 Lichoběžníová tabula 71,380 38

42 Dopravna D3 Otročín pláne dopravny D3 Otročín 39

43 seznam olejí v dopravně D3 Otročín Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 107/107 výhyby č. 1 výhyby č. 2 výhyby č. 1 výhyby č. 2 C, hlavní vjezdová a odjezdová olej manipulační oleje Námezní výhyby č /103 V1 V2 výhyby č. 2 C olej s nástupištěm naládová a vyládová olej seznam výhybe a výoleje v dopravně D3 Otročín Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 5, 7 na olej č. 1 2 výměnový záme 6, 8 na olej č. 1 V1 výolejový záme O11, 7 na oleji č. 3 V2 výolejový záme O12, 8 na oleji č. 3 seznam olejí v dopravně D3 Otročín, ze terých/na teré lze dovolit jízdu vlaů: - olej č. 1, popř. manipulační olej č. 3 seznam návěstidel v dopravně D3 Otročín označujících hranice dopraven D3 Návěstidlo m poloha 1 2 Lichoběžníová tabula 79,210 Lichoběžníová tabula 79,585 40

44 Trať Protivec - Bochov Dopravna D3 Bochov pláne dopravny D3 Bochov PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov 41

45 seznam olejí v dopravně D3 Bochov Užitečná déla Déla oleje Déla/ oleje Kolej užitečná číslo Omezená polohou (ů, déla v m výh. č., návěstidel, výoleje, zarážedla apod.) Účel použití, trační vedení, snížená rychlost, jiný provozovatel oleje (např. provozovatel vlečy, apod.) dopravní oleje 1 173/173 výhyby č. 2 výhyby č. 8 výhyby č. 2 výhyby č. 8 C, hlavní vjezdová a odjezdová olej manipulační oleje 1a 84/84 hrot jazya výhyby č 9 - zarážedlo hrot jazya výhyby č 9 - zarážedlo 3 173/163 výhyby č. 2 V2 V3 výhyby č /167 výhyby č. 1 V1 V4 výhyby č. 9 C olej s nástupištěm naládová a vyládová olej naládová a vyládová olej naládová a vyládová olej seznam výhybe a výoleje v dopravně D3 Bochov Číslo výhyby/ výolejy Zabezpečení Typ líče, tvar štítu Záladní poloha Poznáma výměnový záme 7 na olej č. 1 2 výměnový záme 2, 8 na olej č. 1 8 výměnový záme 6, 3 na olej č. 1 9 výměnový záme 25 na olej č. 1 V1 výolejový záme O11, 7 na oleji č. 4 V2 výolejový záme O13, 2 na oleji č. 3 V 3 výolejový záme O14, 6 na oleji č. 3 V 4 výolejový záme O16, 25 na oleji č.4 seznam olejí v dopravně D3 Bochov, ze terých/na teré lze dovolit jízdu vlaů: - oleje č. 1, popř. manipulační oleje č. 3 a 4. 42

46 seznam návěstidel v dopravně D3 Bochov označujících hranice dopraven D3 a nepřenosných návěstidel platných pro posun Návěstidlo m poloha 1 2 Lichoběžníová tabula 16,280 Návěstidlo na olejové zábraně oleje 16,821 č. 1a s návěstí Posun zaázán 43

47 Závislosti líčů PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov Klíč číslo Dopravna D3 I II III IV V VI VII Typ líče Uzamyá Lubenec V1/ Chyše 1 7 V1/2 V4/6 4/3 V3/5 V2 Protivec /7 V1/3 6/8 V2/4 Žlutice 1 8 V 2 V Štědrá V1/1 V2/ Toužim 1 5 V1/2 V2/4 Otročín V1/1 V2/ Bochov V1/1 V 2/2 V 3/8 V4/9 Trať Blatno u Jesenice - Bečov nad Teplou Dopravna D3 Směr od/do Kolej č. Číslo výhyby, tvar štítu 1 Lubenec Blatno/Chyše Dopravna D3 Směr od/do Kolej č. Číslo výhyby, tvar štítu 1 Chyše Lubenec/Protivec 3 7 3/4 6 Dopravna D3 Směr od/do Kolej č. Číslo výhyby, tvar štítu 1 2 Protivec Chyše/Žlutice 2 Bochov/Chyše Dopravna D3 Směr od/do Kolej č. Číslo výhyby, tvar štítu 1 Žlutice Protivec/Štědrá 3 4/5 8 Dopravna D3 Směr od/do Kolej č. Číslo výhyby, tvar štítu 1 2 Štědrá Žlutice/Toužim Dopravna D3 Směr od/do Kolej č. Číslo výhyby, tvar štítu 1 Toužim Štědrá/Otročín 1 5 Trať Protivec - Bochov Dopravna D3 Směr od Kolej č. Číslo výhyby, tvar štítu 1 Bochov Protivec

48 B. OBSAZENÍ DOPRAVEN D3, ODBOČEK A STANOVIŠŤ 12. Dopravny D3 a stanoviště Dopravna D3, zastáva Určení dle předpisu SŽDC D3 Obsazení (funce) Trať Blatno u Jesenice - Bečov nad Teplou Lubenec dopravna D3 neobsazená Chyše dopravna D3 neobsazená Protivec dopravna D3 neobsazená Žlutice dopravna D3 neobsazená Štědrá dopravna D3 neobsazená Toužim dopravna D3 neobsazená Otročín dopravna D3 neobsazená Trať Protivec Bochov Bochov dopravna D3 neobsazená Dopravny D3 jsou přiděleny OSPD, OSŘP Ústí nad Labem a PO Louny. 13. Výlua dopravní služby Rozsah výlu dopravní služby je určen Rozazem náměsta ředitele pro řízení provozu OŘ Ústí nad Labem na období platnosti GVD. Rozaz je uložen v příloze č. 9 SŘ dirigující stanice Blatno u Jesenice a přilehlé stanice Bečov nad Teplou. 45

49 C. ZABEZPEČOVACÍ ZAŘÍZENÍ 15. Obsluha PZZ a dopravny D3 s ontrolou PZZ Dopravna D3 Toužim - PZS v m 70,762 ve směru od dopravny D3 Štědrá je PZS ovládáno automaticy jízdou ŽKV. Ve směru z dopravny D3 Toužim je PZS ryto rycím návěstidlem S. indiační a ovládací prvy PZS jsou dle přílohy č. 4, předpisu SŽDC (ČD) Z2 umístěny na indiační desce ve služební místnosti dopravny D3 Toužim. Oproti ustanovení této přílohy zde nejsou dispozici tlačíta Vypnutí zvonu nouzového stavu a Vypnutí zvonu poruchového stavu. obsluhu PZS v m 70,762 provádí strojvedoucí z indiační desy v souladu s ustanovením přílohy č. 4, předpisu SŽDC (ČD) Z2 a čl. 16 tohoto prováděcího nařízení. Případnou obsluhu tlačíta Otevřeno (nouzové otevření PZS v případě nežádoucí výstrahy) smí strojvedoucí provést jen na přímý příaz dirigujícího dispečera, a to pro aždý případ zvlášť. Dirigující dispečer je pa následně povinen zajistit podmíny dle čl. 12, přílohy č. 4, předpisu SŽDC (ČD) Z2 (ohlášení poruchy udržujícímu zaměstnanci, zápis do Záznamníu poruch a přijmutí dopravního opatření do obnovení bezpečnostního závěru, resp. do doby odstranění a odepsání poruchy udržujícím zaměstnancem). na JOP v DK Bečov nad Teplou jsou pro PZS v m 70,762 dispozici indiace stavu a činnosti PZS a ovládacích úseů počítačů náprav, a to v souladu s přílohou č. 6, předpisu SŽDC (ČD) Z2 obsluha PZS v m 70,762 z JOP (včetně případného použití povelu provedení resetu počítačů náprav), smí být výpravčím ŽST Bečov nad Teplou prováděna jen na přímý poyn dirigujícího dispečera ŽST Blatno u Jesenice, a to pro aždý případ zvlášť. Obsluha PZS z JOP je prováděna v souladu s ustanovením přílohy č. 6, předpisu SŽDC (ČD) Z2 a Doplňujícího ustanovení předpisu SŽDC (ČD) Z1 a Z2 pro obsluhu SZZ a PZZ z JOP v ŽST Bečov nad Teplou. v DK ŽST Blatno u Jesenice (sídlo dirigujícího dispečera) je dispozici společná součtová hlása o Bezporuchovém, bezanulačním a bezvýluovém stavu PZS 52,220, 70,762 a 71,861 pro místní obsluhu přejezdu v m 70,762 je na reléovém domu u přejezdu dispozici sříňa místní obsluhy. Klíč od sříňy je uložen v DK ŽST Blatno u Jesenice. PZS v m 71,861 PZS mezi dopravnami D3 Toužim a Otročín je v obou směrech ovládáno automaticy jízdou ŽKV na JOP v DK Bečov nad Teplou jsou dispozici indiace stavu a činnosti PZS a ovládacích úseů počítačů náprav, a to v souladu s přílohou č. 6, předpisu SŽDC (ČD) Z2 obsluha PZS v m 71,861 z JOP (včetně případného použití povelu provedení resetu počítačů náprav), smí být výpravčím ŽST Bečov nad Teplou prováděna jen na přímý poyn dirigujícího dispečera ŽST Blatno u Jesenice, a to pro aždý případ zvlášť. Obsluha PZS z JOP je prováděna v souladu s ustanovením přílohy č. 6, předpisu SŽDC (ČD) Z2 a Doplňujícího 46

50 ustanovení předpisu SŽDC (ČD) Z1 a Z2 pro obsluhu SZZ a PZZ z JOP v ŽST Bečov nad Teplou. v DK ŽST Blatno u Jesenice (sídlo dirigujícího dispečera) je dispozici společná součtová hlása o Bezporuchovém, bezanulačním a bezvýluovém stavu PZS 52,220, 70,762 a 71,861 pro místní obsluhu přejezdu v m 71,861 je na reléovém domu u přejezdu dispozici sříňa místní obsluhy. Klíč od sříňy je uložen v DK ŽST Blatno u Jesenice. Dopravna D3 Žlutice - PZS v m 52,220 ve směru od dopravny D3 Štědrá je PZS ovládáno automaticy jízdou ŽKV. Ve směru z dopravny D3 Žlutice je PZS ryto rycím návěstidlem L. sříňa místního ovládání rycího návěstidla L je umístěna vedle výpravní budovy v dopravně D3 Žlutice a obsahuje i indiaci (součtová hlása) o Pohotovostním, bezvýluovém a bezanulačním stavu PZS (zelené světlo) a indiaci Přejezd uzavřen (bílé světlo). Klíč od sříňy je součástí soupravy hlavních líčů. obsluhu PZS v m 52,220 provádí strojvedoucí pagerem nebo ze sříňy místního ovládání rycího návěstidla L, a to v souladu s ustanovením přílohy č. 5, předpisu SŽDC (ČD) Z2 a čl. 16 tohoto prováděcího nařízení na JOP v DK Bečov nad Teplou jsou pro PZS v m 52,220 dispozici indiace stavu a činnosti PZS a ovládacích úseů počítačů náprav, a to v souladu s přílohou č. 6, předpisu SŽDC (ČD) Z2 obsluha PZS v m 52,220 z JOP (včetně případného použití povelu provedení resetu počítačů náprav), smí být výpravčím ŽST Bečov nad Teplou prováděna jen na přímý poyn dirigujícího dispečera ŽST Blatno u Jesenice, a to pro aždý případ zvlášť. Obsluha PZS z JOP je prováděna v souladu s ustanovením přílohy č. 6, předpisu SŽDC (ČD) Z2 a Doplňujícího ustanovení předpisu SŽDC (ČD) Z1 a Z2 pro obsluhu SZZ a PZZ z JOP v ŽST Bečov nad Teplou. v DK ŽST Blatno u Jesenice (sídlo dirigujícího dispečera) je dispozici společná součtová hlása o bezporuchovém, bezanulačním a bezvýluovém stavu PZS 52,220, 70,762 a 71,861 pro místní obsluhu přejezdu v m 52,220 je v blízosti přejezdu dispozici sříňa místní obsluhy. Klíč od sříňy je uložen v DK ŽST Blatno u Jesenice. Poruchy a obsluha PZS v m 52,220, 70,762 a 71,861 při mimořádnostech: před tím než dovolí jízdu ŽKV na přejezd v m 52,220, 70,762 a 71,861, musí se dirigující dispečer podle indiací součtové hlásy a v souladu s ustanovením předpisu SŽDC (ČD) Z2 přesvědčit o stavu PZS. Součtová hlása je umístěna v DK ŽST Blatno u Jesenice. v případě, že součtová hlása nesvítí, dotáže se dirigující dispečer neprodleně na stav PZS výpravčího ŽST Bečov nad Teplou z JOP. Na záladě zjištěných sutečností přijme dirigující dispečer příslušná dopravní opatření. bez předchozího vyžádání musí výpravčí ŽST Bečov nad Teplou neprodleně informovat dirigujícího dispečera v ŽST Blatno u Jesenice, poud pohledem na monitor JOP zjistil poruchu svícení rycího návěstidla S v dopravně D3 Toužim, poruchu svícení rycích návěstidel S a L v dopravně D3 Žlutice, 47

51 změnu stavu PZS v m 52,220, 70,762 a 71,861 (poruchový, nouzový stav, nadměrná výstraha apod.), včetně nadměrného obsazení ovládacích úseů a další poruchy či mimořádnosti, teré ovlivňují správnou činnost zabezpečovacího zařízení nebo mají vliv na provozování drážní dopravy ve sledovaném úseu dirigované tratě. všechny povely, realizované prostřednictvím JOP v ŽST Bečov nad Teplou, musí být vyonány pouze z přímého příazu dirigujícího dispečera ŽST Blatno u Jesenice, a to pro aždý případ zvlášť PZS v m 34,628, 34,717 a 35,308 PZS mezi dopravnami D3 Lubenec Chyše jsou v obou směrech ovládána automaticy jízdou ŽKV na JOP v DK Blatno u Jesenice jsou dispozici indiace stavu a činnosti PZS a ovládacích úseů počítačů náprav, a to v souladu s přílohou č. 6, předpisu SŽDC (ČD) Z2 pro místní obsluhu přejezdu v m 34,717 a 35,308 (na reléovém domu u přejezdu) a přejezdu v m 34,628 (na reléové sříni u přejezdu) je dispozici sříňa místní obsluhy. Klíče od sříně jsou uloženy v DK ŽST Blatno u Jesenice. Opatření při jízdách vozidel v ovládacích obvodech PZZ PZS v m 34,628, 34,717, 35,308 Aby byla spolehlivě zajištěna činnost PZS v m 34,628, 34,717, 35,308 mezi dopravnami D3 Lubenec Chyše u drážních vozidel, terá se vracejí z trati zpět do dopravny, je nutné zachovat následující postup: při jízdě z Lubence musí drážní vozidlo dojet do m 35,800 a potom se může vrátit zpět do Lubence při jízdě z Chyše musí drážní vozidlo dojet do Lubence a z Lubence si vyžádat souhlas návratu do dopravny Chyše PZS v m 52,220 Aby byla spolehlivě zajištěna činnost PZS v m 52,220 v dopravně D3 Žlutice u drážních vozidel, terá se vracejí z trati zpět do dopravny, je nutné zachovat následující postup: při jízdě ze Žlutic za přejezd v m 52,220 a zpět musí celé drážní vozidlo dojet bezpodmínečně za m 52,771 PZS v m 70,762 Aby byla spolehlivě zajištěna činnost PZS v m 70,762 v dopravně D3 Toužim u drážních vozidel, terá se vracejí z trati zpět do dopravny, je nutné zachovat následující postup: při jízdě z Toužimi za přejezd v m 70,762 a zpět musí celé drážní vozidlo dojet bezpodmínečně za m 70,060 PZS v m 71,861 Aby byla spolehlivě zajištěna činnost PZS v m 71,861 mezi dopravnami D3 Toužim Otročín u drážních vozidel, terá se vracejí z trati zpět do dopravny, je nutné zachovat následující postup: při jízdě z Toužimi za tento přejezd musí drážní vozidlo dojet do m 72,400 při jízdě z Otročína za tento přejezd musí drážní vozidlo dojet bezpodmínečně do Toužimi 48

52 16. Obsluha hlavních návěstidel a jejich předvěstí Dopravna D3 Toužim rycí návěstidlo S v dopravně D3 Toužim je v m 70,830 umístěno světelné rycí návěstidlo S. Je platné pro vlay i posun. Indiace o stavu tohoto návěstidla jsou dispozici na JOP v ŽST Bečov nad Teplou a na indiační desce ve služební místnosti dopravny D3 Toužim. rycí návěstidlo je závislé na činnosti PZS v m 70,762. Obsluhuje se pro jízdy vlau/pmd ve směru do Štědré nebo pro posun na blatensém zhlaví a záhlaví. Obsluhu rycího návěstidla S provádí strojvedoucí. poruchu rycího návěstidla nebo jeho indiace na indiační desce ohlásí strojvedoucí dirigujícímu dispečerovi Přejezd m 70,762 TOUŽIM Z Stav pohotovostní Ž Stav nouzový A Z B S Č Stav poruchový B VLAK POSUN Z B B výstražný stav B anulační stav B chod měniče Zavřeno Otevřeno Indiační desa ve služební místnosti dopravny D3 Toužim. Odjezd vlau (PMD) směr Štědrá před odjezdem vlau nebo PMD zontroluje strojvedoucí na indiační desce, že PZS není v poruše, následně stlačí třípolohové vratné prosvětlovací tlačíto VLAK. Tím uvede do činnosti výstrahu na PZS v m 70,762. V tlačítu se rozsvítí přerušovaným světlem zelená ontrolní žárova a současně se přerušovaným světlem rozsvítí bílá ontrolní žárova Stav výstražný. Po uplynutí nastavené doby (cca 37 sec.) potřebné uzavření přejezdu, se na rycím návěstidle S rozsvítí návěstní zna dovolující jízdu, zelená ontrolní žárova v tlačítu VLAK se rozsvítí lidným světlem a bílá ontrolní žárova Stav výstražný se rozsvítí lidným světlem. Po projetí vlau nebo PMD přes přejezd se na rycím návěstidle S rozsvítí návěst Stůj, zelená ontrolní žárova v tlačítu VLAK a bílá ontrolní žárova Stav 49

53 výstražný zhasnou a současně se rozsvítí bílá ontrolní žárova Stav anulační, terá svítí po dobu anulace. V případě potřeby lze návěstní zna dovolující jízdu zrušit povytažením tlačíta VLAK (zhasne návěstní zna dovolující jízdu na rycím návěstidle). Po uplynutí 90-ti sec. se pa PZS v m 70,762 uvede automaticy do záladního stavu. Posun na blatensém zhlaví a záhlaví strojvedoucí zontroluje na indiační desce, že PZS není v poruše, následně stlačí dvoupolohové nevratné prosvětlovací tlačíto Posun. V tlačítu se rozsvítí přerušovaným světlem bílá ontrolní žárova a současně se rozsvítí přerušovaným světlem bílá ontrolní žárova Stav výstražný. Po uplynutí nastavené doby (cca 37 sec.) potřebné uzavření přejezdu, se na rycím návěstidle S rozsvítí návěst Posun dovolen, bílá ontrolní žárova v tlačítu Posun se rozsvítí lidným světlem a bílá ontrolní žárova Stav výstražný se rozsvítí lidným světlem. Po uončení posunu vrátí strojvedoucí povytažením tlačíto Posun do záladní polohy, na rycím návěstidle S se rozsvítí návěst Stůj, výstraha na přejezdu v m 70,762 se uončí a bílé ontrolní žárovy v tlačítu Posun a Stav výstražný zhasnou. v případě poruchy rycího návěstidla S nebo poruchy tlačíta Posun lze přejezd v m 70,762 uzavřít tlačítem Zavřeno, a to výhradně na přímý poyn dirigujícího dispečera daný pro aždý případ zvlášť a v souladu s ustanovením čl. 8, přílohy č.4, předpisu SŽDC (ČD) Z2 Dopravna D3 Žlutice rycí návěstidlo S před dopravnou D3 Žlutice, ve směru od dopravny D3 Štědrá, je v m 52,305 umístěno světelné rycí návěstidlo S. Indiace o stavu tohoto návěstidla jsou dispozici na JOP v ŽST Bečov nad Teplou. obsluha rycího návěstidla S je usutečňována automaticy jízdou drážního vozidla. Návěstidlo je závislé na činnosti PZS v m 52,220. dojde-li poruše návěstidla, postupuje se podle ustanovení o jízdách olem neobsluhovaného hlavního návěstidla a PZS v poruše. Strojvedoucí ohlásí poruchu vždy dirigujícímu dispečerovi. Dopravna D3 Žlutice rycí návěstidlo L v dopravně D3 Žlutice je v m 52,202 umístěno světelné rycí návěstidlo L. Je platné pro vlay i posun. Indiace o stavu tohoto návěstidla je dispozici na JOP v ŽST Bečov nad Teplou. rycí návěstidlo je závislé na činnosti PZS v m 52,220. Obsluhuje se pro jízdy vlau/pmd ve směru do Štědré nebo pro posun na bečovsém zhlaví a záhlaví. Obsluhu návěstidla L provádí strojvedoucí. dojde-li poruše návěstidla, postupuje se podle ustanovení o jízdách olem neobsluhovaného hlavního návěstidla a PZS v poruše. Strojvedoucí ohlásí poruchu vždy dirigujícímu dispečerovi. Odjezd vlau (PMD) směr Štědrá Dálová obsluha pagerem před odjezdem vlau nebo PMD stlačí strojvedoucí pager, terý je součástí soupravy hlavních líčů. Tím uvede do činnosti výstrahu na PZS v m 52,220. Po uplynutí nastavené doby (38 sec.) potřebné uzavření přejezdu, 50

54 se na rycím návěstidle L rozsvítí návěstní zna dovolující jízdu. Návěstní zna dovolující jízdu na rycím návěstidle L se automaticy zruší po projetí vlau nebo PMD přes přejezd. V případě potřeby lze návěstní zna dovolující jízdu zrušit pouze povytažením tlačíta VLAK ze sříňy místní obsluhy rycího návěstidla L (zhasne návěstní zna dovolující jízdu na rycím návěstidle). Po uplynutí 62 sec. se pa PZS v m 52,220 uvede automaticy do záladního stavu. Sříňa místní obsluhy rycího návěstidla L s vazbou na PZS v dopravně D3 Žlutice Místní obsluha ze sříňy pro ovládání rycího návěstidla L před odjezdem vlau nebo PMD zontroluje strojvedoucí na ovládací sříňce, že PZS není v poruše (svítí zelené světlo ontrolní žárovy Pohotovostní, bezvýluový a bezanulační stav ), následně stlačí třípolohové vratné tlačíto VLAK. Tím uvede do činnosti výstrahu na PZS v m 52,220. Nad tlačítem se rozsvítí přerušovaným světlem zelená ontrolní žárova a současně se přerušovaným světlem rozsvítí bílá ontrolní žárova Přejezd uzavřen. Po uplynutí nastavené doby (38 sec.) potřebné uzavření přejezdu, se na rycím návěstidle L rozsvítí návěstní zna dovolující jízdu, zelená ontrolní žárova nad tlačítem VLAK se rozsvítí lidným světlem a bílá ontrolní žárova Přejezd uzavřen se rozsvítí lidným světlem. Návěstní zna dovolující jízdu na rycím návěstidle L se automaticy zruší po projetí vlau nebo PMD přes přejezd. Zelená ontrolní žárova nad tlačítem VLAK, bílá ontrolní žárova Přejezd uzavřen a zelená ontrolní žárova Pohotovostní, bezvýluový a bezanulační stav zhasnou. Po uončení anulace se zelená ontrolní žárova Pohotovostní, bezanulační a bezvýluový stav opět rozsvítí. V případě potřeby lze návěstní zna dovolující jízdu zrušit povytažením tlačíta VLAK (zhasne návěstní zna dovolující jízdu na rycím návěstidle). Po uplynutí 62 sec. se pa PZS v m 52,220 uvede automaticy do záladního stavu. 51

55 Posun na bečovsém zhlaví a záhlaví strojvedoucí zontroluje na ovládací sříňce stav, že PZS není v poruše (svítí zelené světlo ontrolní žárovy Pohotovostní, bezvýluový a bezanulační stav ) a následně stlačí dvoupolohové nevratné prosvětlovací tlačíto Posun a tím uvede přejezd v m 52,220 do výstrahy. Nad tlačítem se rozsvítí přerušovaným světlem bílá ontrolní žárova a současně se rozsvítí přerušovaným světlem i bílá ontrolní žárova Přejezd uzavřen. Po uplynutí nastavené doby (38 sec.) potřebné uzavření přejezdu, se na rycím návěstidle L rozsvítí návěst Posun dovolen, bílá ontrolní žárova nad tlačítem Posun se rozsvítí lidným světlem a bílá ontrolní žárova Přejezd uzavřen se rozsvítí lidným světlem. Po uončení posunu vrátí strojvedoucí povytažením tlačíto Posun do záladní polohy, na rycím návěstidle L se rozsvítí návěst Stůj a výstraha na přejezdu v m 52,220 se uončí. 52

56 20. Soupravy hlavních líčů PND3 pro tratě Blatno u Jesenice Bečov nad Teplou; Protivec - Bochov D. HLAVNÍ KLÍČE Na dirigované trati se používá 17 souprav hlavních líčů, označených písmeny A, B, C, D, E, F, G, H, I, K, L, M, N, O, P, R, S. V aždé soupravě je 7 líčů od výhybe, 1 líč od telefonů na trati a u vjezdových návěstidel, zapojených do traťového telefonního oruhu, 2 líče od uzamyatelných podlože a 1 líč od služebních místností dopraven s telefonem, 1 líč od sříňy místní obsluhy rycího návěstidla L Žlutice a traťového telefonu, 1 pager pro ovládání PZS v m 52,220 v dopravně Žlutice a 1 líč od ovového ontejneru umístěného za olejí č. 5 dopravny D3 Žlutice. 21. Úschova a doručování souprav hlavních líčů 13 souprav hlavních líčů je uloženo v dirigující stanici Blatno u Jesenice (A, B, C, D, E, F, G, H, M, N, O, P, S. 2 soupravy hlavních líčů jsou uloženy v přilehlé stanici Bečov nad Teplou (L, R). 2 soupravy hlavních líčů jsou uloženy na pracovišti OSPD OŘ Ústí nad Labem, TO Žlutice (I, K). 53

57 E. NÁHRADNÍ KLÍČE 23. Náhradní líče Název dopravny D3 nebo stanoviště Způsob úschovy náhradních líčů Ke teré výhybce nebo výolejce patří líč (vyznačí se na štítu) Kdo pečetí náhradní líče a líč od sříny Poznáma Lubenec Chyše Protivec Trať Blatno u Jesenice Bečov nad Teplou ve služební místnosti ve služební místnosti ve služební místnosti Žlutice DK ŽST Blatno u J. Štědrá Toužim Otročín Bochov ve služební místnosti ve služební místnosti ve služební místnosti v Toužimi ve služební místnosti V1/ /3 V1/2 V3/5 V4/6 V /7 5/7 6/8 6/ V1/3 O V2/4 O 1 1 1t/1 V2/3t/3O 3t/3 3 5/4 4 V3/7t/7O 7t/7 7 8t/ /3 6 7 V1/1 V2/ V1/2 V2/ V1/1 V2/2 Trať Protivec Bochov V1/1 V2/2 V 3/8 O, V 4/9 O Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu Přednosta PO, náměste přednosty PO, dozorčí provozu 54

58 G. VYBAVENÍ DIRIGUJÍCÍ (PŘILEHLÉ) STANICE, DOPRAVEN D3 A STANOVIŠŤ A HNACÍCH VOZIDEL 26. Záloha tisopisů Dostatečnou zálohu tisopisů pro dirigovanou trať zajišťuje dirigující dispečer ŽST Blatno u Jesenice, terý odpovídá i za orazítování a očíslování tisopisů. Záloha tisopisů je uložena v ŽST Blatno u Jesenice. Použité svazy tisopisů a rozazů se uládají po dobu jednoho rou v ŽST Blatno u Jesenice. Telefonní zápisníy D3 a písemné rozazy PvD3 pro strojvedoucí zajišťuje dopravce a jsou nezbytnou součástí vybavení vedoucích hnacích vozidel a speciálních hnacích vozidel. V případě, že strojvedoucí nebude vybaven Telefonním zápisníem D3 a rozazy PvD3, vyzvedne si je u dirigujícího dispečera (u výpravčího přilehlé stanice). Po uončení jízdy odevzdá strojvedoucí Telefonní zápisní D3 a rozazy PvD3 spolu se soupravou hlavních líčů. Použité Telefonní zápisníy D3 a rozazy PvD3 z hnacího vozidla jsou uloženy u dopravce. 28. Klíče od dopraven D3, stanovišť, přenosných uzamyatelných výměnových zámů a uzamyatelných ovových podlože Počet a místo uložení přenosných uzamyatelných výměnových zámů a uzamyatelných ovových podlože: Dopravna D3 Počet přenosných uzamyatelných výměnových zámů Počet uzamyatelných ovových podlože Počet ovových podlože Počet přenosných návěstidel s návěstí Stůj Místo uložení Trať Blatno u Jesenice - Bečov nad Teplou Lubenec služební místnost Chyše služební místnost Protivec služební místnost Žlutice v ovovém ontejneru za olejí č.5 v dopravně Žlutice Štědrá služební místnost Toužim služební místnost Otročín služební místnost Trať Protivec - Bochov Bochov služební místnost Klíč od dopraven D3 je jednotný (romě dopravny D3 Žlutice) a je umístěn na soupravách hlavních líčů. Klíč je na roužu spolu s ovovým štítem ve tvaru stromeču. Klíč od sříňy místní obsluhy rycího návěstidla L Žlutice a traťového telefonu je umístěn na soupravách hlavních líčů. Klíč je na roužu spolu s ovovým štítem obdélníového tvaru s nápisem MO Žlutice. Klíč od ovového ontejneru umístěného za olejí č. 5 dopravny D3 Žlutice je zavěšen na soupravách hlavních líčů a je označen TO ZL. 55

59 Klíč od uzamyatelných ovových podlože je jednotný a je umístěn na soupravách hlavních líčů (bez označení). Klíče a zámy přenosným uzamyatelným výměnovým zámům jsou uloženy ve sříňce náhradních líčů příslušné dopravny. Klíče od místní obsluhy PZS v m 52,220; 70,762 a 71,861 jsou uloženy a zapečetěny v dopravní anceláři ŽST Blatno u Jesenice. Náhradní líče od dopraven D3 a uzamyatelných ovových podlože jsou uloženy u dirigujícího dispečera a u výpravčího přilehlé stanice Bečov nad Teplou. 29. Teleomuniační zařízení Pro spojení strojvedoucího s dirigujícím dispečerem ŽST Blatno u Jesenice nebo s výpravčím přilehlé ŽST Bečov nad Teplou se jao záladní teleomuniační zařízení používá služební mobilní telefon strojvedoucího na nahrávaná telefonní čísla uvedená v tabulce. Jao náhradní teleomuniační zařízení lze použít traťový telefon i ostatní teleomuniační zařízení (včetně souromých mobilních telefonů). Mobilní telefony jsou nezbytnou součástí vybavení hnacích vozidel (vyjma jízdy do dopravny Bochov, viz. níže) Strojvedoucí má povinnost oznámit v ŽST Blatno u Jesenice (v ŽST Bečov nad Teplou) číslo mobilního telefonu uloženého na hnacím vozidle dirigujícímu dispečerovi (výpravčímu přilehlé stanice), terý je uvede v dopravní doumentaci. Dispečersý systém GAMA Blatno u Jesenice Bečov nad Teplou s účastnicými přístroji v dopravnách Štědrá, Toužim, Otročín a Bečov nad Teplou. Tento systém je řízený ze stávajícího zapojovače ALFA v Blatně u Jesenice. Traťový telefonní oruh Blatno u Jesenice Žlutice, ve terém jsou zapojeny dopravny D3 Lubenec, Chyše a Protivec. Traťový telefonní oruh Žlutice Bečov nad Teplou, ve terém jsou zapojeny dopravny D3 Štědrá, Toužim a Otročín. Tyto oruhy jsou od sebe odděleny a zapojeny ve VTO v dopravně D3 Žlutice s možnosti přepínání do jednoho nebo druhého směru. Služebna Účastnicé spojení Volací znača Veřejná lina Blatno u Jesenice (dirigující dispečernahrávané spojení) (výpravčí 2 nahrávané spojení) (není nahrávané) Lubenec Chyše Protivec Bochov Žlutice Štědrá Toužim Otročín Bečov nad Teplou (nahrávané spojení)

60 U návěsti Hranice dopravny v dopravně D3 Protivec je hovorna zapojená do traťového telefonního oruhu dirigujícího dispečera Blatno u Jesenice. Při jízdě do dopravny D3 Bochov si strojvedoucí vyzvedne u výpravčího 1 ŽST Blatno u Jesenice mobilní telefon s telefonním číslem Záznamové zařízení: Hovory na dispečersém systému GAMA jsou nahrávány v Blatně u Jesenice. Hovory na traťovém telefonním oruhu Blatno u Jesenice Žlutice jsou nahrávány v Blatně u Jesenice. Hovory na traťovém telefonním oruhu Žlutice (mimo) Bečov nad Teplou jsou nahrávány v Bečově nad Teplou. 31. Dopravní doumentace a záznamní poruch na sdělovacím a zabezpečovacím zařízení Ve všech dopravnách D3 je veden Telefonní zápisní D3. V dirigující stanici Blatno u Jesenice vede dirigující dispečer apliaci Splněný grafion vlaové dopravy (SGVD), Telefonní zápisní, Záznamní poruch na sdělovacím a zabezpečovacím zařízení, terý je společný pro dirigující stanici a trať D3. V přilehlé stanici Bečov nad Teplou výpravčí Telefonní zápisní D3 nepoužívá, vede apliaci EDD, v případě poruchy apliace používá tisopis dopravní dení. V písemné doumentaci je povoleno používat následující zraty dopraven: - Blatno u Jesenice.. Bl - Lubenec.. Lu - Chyše.. Chy - Protivec... Pr - Žlutice. Zl - Štědrá. St - Toužim To - Otročín Ot - Bečov nad Teplou. Beč - Bochov Bo Při dopravních hovorech, hlášeních, zprávách a v písemných rozazech je povoleno používat následující zrácené názvy: - Blatno u Jesenice. Blatno - Bečov nad Teplou Bečov - Bore u Žlutic Bore 57

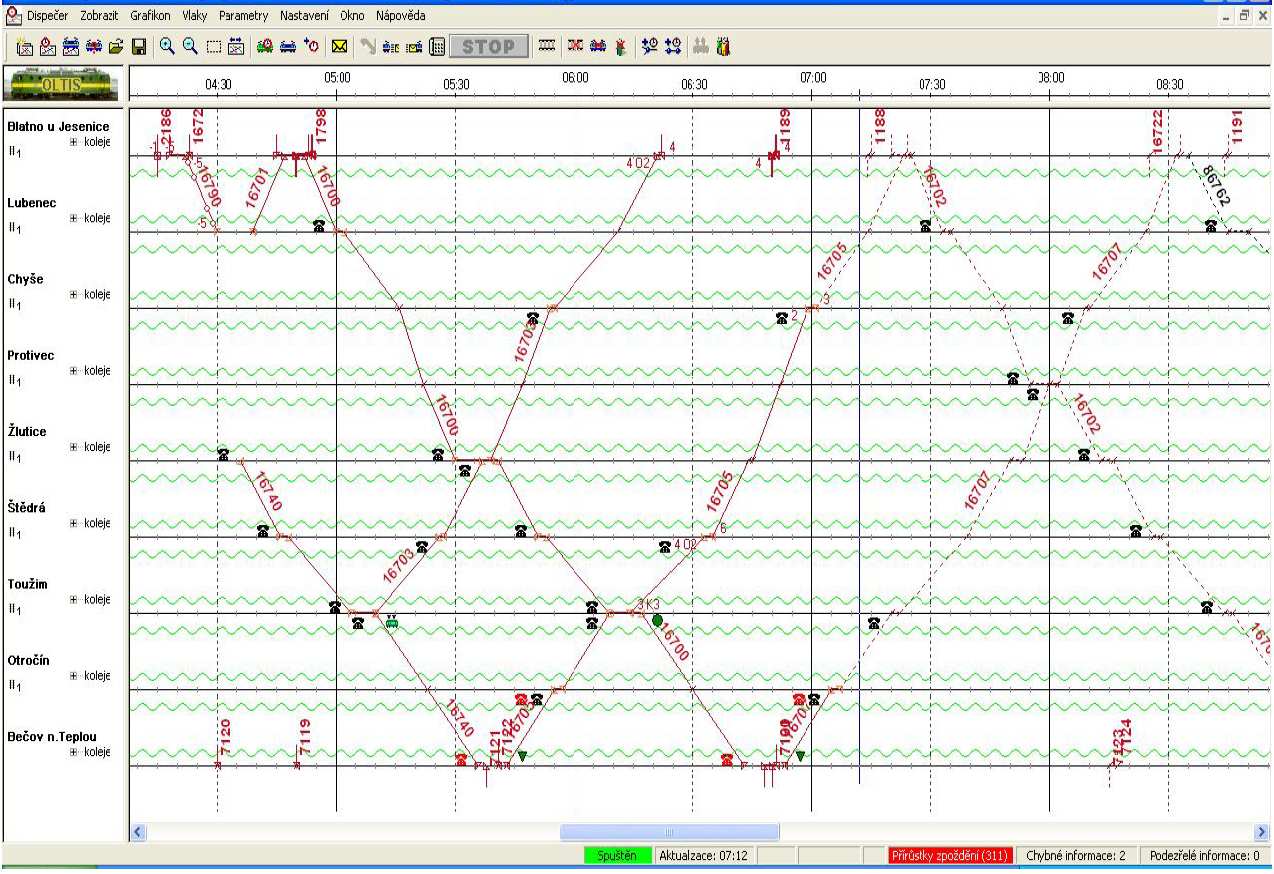

61 32. Grafion splněné vlaové dopravy, telefonní zápisní pro trať D3 Dirigující dispečer vede eletronicy Splněný grafion vlaové dopravy (SGVD). Vzor apliace SGVD Po přidání technologicého úonu se v panelu zobrazí následující značy - ohlášení předvídaného odjezdu (zobrazuje se na odjezdu) zelená výplň - ohlašovací povinnost zavedena (zobrazuje se na příjezdu) - manipulace s vozy (zobrazuje se na odjezdu) - svolení odjezdu (zobrazuje se na odjezdu) zelená výplň - výhyby přestaveny vjezdové zhlaví (zobrazuje se na příjezdu) bílá výplň - výhyby přestaveny odjezdové zhlaví (zobrazuje se na odjezdu) zelená výplň - odhláša (zobrazuje se na příjezdu) symbol telefonu je proveden v červené barvě V případě poruchy eletronicého SGVD vede dirigující dispečer tisopis Grafion splněné vlaové dopravy (i pro trať Protivec - Bochov). 58
