NÁVOD K OBSLUZE NÁVOD K OBSLUZE

Transkript

1 OBSAH I. Informace o bezpečnosti I.I Před použitím I.II Používání I.III Znaky a symboly I.IV Údržba II. Popis II.I Pojmenování částí II.II Popis tlačítek a přepínačů II.III LCD displej III. Specifikace III.I Obecné III.II Technické IV. Způsoby použití IV.I Blokace naměřených hodnot HOLD IV.II Přepínač rozsahu měření IV.III Přepínač frekvence/střídy IV.IV Volba maximálního/minimálního měření IV.V Výběr funkce IV.VI Relativní měření a rázové měření IV.VII Podsvícení a osvětlení kleštin IV.VIII Automatické vypínání IV.IX Příprava měření IV. X Měření proudu IV.XI Měření napětí IV.XII Měření frekvence a střídy IV.XIII Měření odporu IV.XIV Měření diod IV.XV Měření vodivosti IV.XVI Měření kondenzátoru IV.XVII NCV měření IV.XVIII Měření teploty V. Údržba V.I Výměna baterie V.II Výměna sondy VI. Příslušenství AC/DC klešťový multimetr R168A MS2109A NÁVOD K POUŽITÍ I. Informace o bezpečnosti Mějte na paměti, že nevhodné používání tohoto přístroje může způsobit jeho poškození. Při používání přístroje se řiďte základními pravidly pro bezpečnou práci a dodržujte pokyny, které jsou specifikovány v tomto manuálu. Pro zajištění bezpečného používání přístroje a využití všech jeho funkcí si, prosím, důkladně prostudujte tento návod k obsluze. Přístroj splňuje obecné podmínky GB/T pro digitální multimetry, jako i bezpečnostní požadavky pro elektronické měřící přístroje GB (IEC , IEC ) s mírou znečištění II a kategorií přepětí CAT III 600V. Dodržujte všechny bezpečnostní pokyny pro zajištění bezproblémového chodu přístroje. Používejte a udržujte přístroj podle pokyny pro zajištění jeho dlouhé životnosti. I.I Před použitím I.I.I Během používání přístroje se řiďte standardními bezpečnostními pravidly o ochraně před poraněním proudem a nevhodném zacházení s přístrojem. I.I.II Po obdržení přístroje zkontrolujte, zda během transportu nedošlo k jeho poškození. I.I.III Pokud je přístroj skladován nebo přepravován v náročných podmínkách, přesvědčte se vždy, že přístroj není poškozen. I.I.IV Měřící kabel by měl být udržován v bezvadném stavu. Před každým použitím zkontrolujte, zda není poškozená izolace na měřícím kabelu a zda není odhalen vodič. I.I.V Používejte měřící kabely, které jsou součástí balení. V případě potřeby nahraďte měřící kabel identickým kabelem nebo kabelem se stejnou specifikací. I.II Používání I.II.I Před měřením nastavte požadovanou funkci a rozsah I.II.II Neměřte, pokud hodnota přesahuje maximum konkrétního rozsahu I.II.III Během měření se nedotýkejte špičky měřících kabelů (kovová část). I.II.IV Pokud je měřená hodnota větší než 60 V DC nebo 30 V AC (RMS) vždy držte během měření prsty za ochrannými prstenci. I.II.V Neměřte napětí přesahující AC 600 V. I.II.VI V manuálním režimu, je-li měřena hodnota předem neznámá, zvolte největší rozsah měření a postupně zmenšujte rozsah až do odhalení správného rozsahu I.II.VII Před přepnutím otočného přepínače pro změnu funkce, odpojte měřící kabely od měřeného obvodu. I.II.VIII Neměřte rezistory, kondenzátory, diody a obvody, které jsou pod proudem. I.II.IX Během měření proudu, rezistoru, kondenzátoru, diody a spojů obvodu zabraňte kontaktu přístroje se zdrojem napětí. I.II.X Neměřte kondenzátory, které nejsou kompletně vybité. I.II.XI Nepoužívejte přístroj v prašném prostředí nebo v prostředí s výbušnými plyny či výpary. I.II.XII Pokud si všimnete nějakých abnormalit nebo poškození, přestaňte přístroj používat a svěřte ho do rukou kvalifikovaného opraváře. I.II.XIII Nepoužívejte přístroj, pokud nejsou spodní kryt nebo kryt baterie připevněny na svém místě. I.II.XIV Při používání nebo skladování nevystavujte přístroj přímému slunečnímu záření, vysokým teplotám a zvýšené vlhkosti. I.III Znaky a symboly CAT III Pozor (Důležitá bezpečnostní informace. Čtěte návod k obsluze). Nebezpečný elektrický vodič. Dvojitá ochranná izolace (třída II). Ochrana proti přetížení vyhovující standardům IEC kategorie III a úrovní znečištění II. Přístroj vyhovuje standardům EU. Zemní svorka, uzemnění. I.IV Údržba I.IV.I Neotvírejte spodní kryt a neprovádějte úpravy nebo opravy přístroje. Tyto úkony přenechte

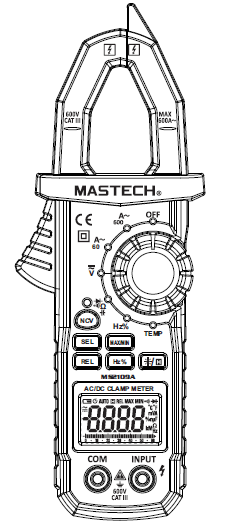

2 pouze kvalifikovaným odborníkům, kteří jsou seznámení s přístrojem a riziky spojenými s jeho opravou. I.IV.II Před otevřením spodního krytu nebo krytu baterie odpojte přístroj od měřeného obvodu. I.IV.III Abyste předešli chybám v měření a nebezpečí poranění elektrickém proudu, vyměňte baterii hned, co se na displeji objeví symbol vybité baterie. I.IV.IV Čistěte přístroj vlhkým hadříkem a jemným detergentem. Nepoužívejte brusiva nebo rozpouštědla. I.IV.V Vypněte přístroj, není-li používán. Přepněte přepínač do pozice OFF. I.IV.VI Pokud není přístroj delší dobu používán, vyjměte baterie, abyste předešli možným poškozením přístroje. II. Popis - Přístroj je přenosným, profesionálním měřícím nástrojem vybaveným LCD displejem s podsvícením pro snadné čtení hodnot. Rozsah měření je nastavitelný jednou rukou pro co nejjednodušší provádění Přístroj je vybaven ochranou proti přetížení a indikátorem vybité baterie. Je to ideální multimetr pro profesionály, fabriky, školy i domácnosti. - Přístroj se používá pro měření AC proudu, DC proudu, napětí, DC napětí, frekvence, střídy, odporu, kapacitance, vodivosti, diod, bezkontaktního napětí (NCV) a teploty. - Přístroj je vybaven funkcí automatického rozsahu - Přístroj je vybaven funkcí blokace naměřených dat HOLD. - Přístroj je vybaven funkcí maximálního a minimálního - Přístroj je vybaven funkcí měření frekvence pomocí kleští. - Přístroj je vybaven funkcí automatického vypnutí OFF. - Přístroj je vybaven funkcí relativního II.I Pojmenování částí 1. Kleště: používané pro měření proudu; 2. NCV indikátor; 3. Tlačítka; 4. LCD displej; 5. Výstupní zdířka; 6. Vstupní zdířka odporu, kapacitance, napětí, frekvence, diody, vodivosti, teploty; 7. Otočný přepínač; 8. Centrální pozice kleští; 9. Centrální pozice bezkontaktního měření NCV II.II Popis tlačítek, přepínačů a zdířek Tlačítko B.L/HOLD: používá se pro blokaci naměřených dat na displeji nebo pro ovládání podsvícení; Tlačítko MAX/MIN: používá se pro přepínání mezi funkcemi maximálního a minimálního měření; Tlačítko SEL: slouží pro výběr funkce měření; Tlačítko NCV: pro bezkontaktní detekci napětí; Tlačítko REL: slouží pro zapnutí režimu relativního měření; Tlačítko Hz/%: pro měření frekvence a střídy; Tlačítko OFF: pro vypnutí přístroje; Zdířka INPUT: vstupní zdířka pro měření napětí, odporu, frekvence, střídy, kapacitance, diody, vodivosti, teploty; Zdířka COM: běžná zdířka pro měření napětí, odporu, frekvence, střídy, kapacitance, diody, vodivosti, teploty; Otočný přepínač: pro volbu funkce a rozsahu měření II.III LCD displej střídavý proud, stejnosměrný proud Dioda, vodivost AUTO Automatický rozsah měření MAX Maximální hodnota měření MIN Minimální hodnota měření REL Režim relativního měření Automatické vypnutí OFF Indikátor vybité baterie H Blokace dat na displeji HOLD % Procenta (střída) mv, V Milivolt, Volt (napětí) A Ampéry (proud) nf, μf Nanofarad, Mikrofarad Ω, kω, MΩ Ohm, kilohm, megaohm (odpor) Hz, khz, MHz Hertz, Kilohertz, Megahertz (frekvence) C, F Stupně Celsia, Stupně Fahrenheita (teplota) III. Specifikace Alespoň jednou v roce by měl být přístroj překalibrován v teplotě mezi C a relativní vlhkosti menší než 75 %. III.I Obecné Automaticky rozsah Ochrana proti přetížení v celém měřitelném rozsahu. Maximální přípustné napětí mezi výstupem a zemí: 600V DC nebo 600V AC Maximální nadmořská výška pro provoz: 2000m Displej: LCD Maximální zobrazitelná hodnota: 5999 čísel. Indikace polarity: automatická, kde - znamená záporná polarita. Zobrazení překročení rozsahu měření: 0L nebo -0L Zobrazování výsledků: cca 3x za 1 vteřinu; lišta 30x za 1 vteřinu Automatické vypnutí: po 15 min. nečinnosti Napájení: 1,5V 3AAA baterie Indikátor vybité baterie: zobrazuje se na displeji Koeficient teploty: méně než 0,1x přesnosti C Teplota pro práci: 18 až 28 C Teplota skladování: -10 až 50 C Rozměry: 220x81x41 Hmotnost: cca 286 g (vč. baterií) III.II Technické Teplota prostředí: 23±5 C, relativní vlhkost (RH): <75 % III.II.I AC proud

3 60A 0,01A ±(2,5% rdg + 6 digits) 600A 0,1A - Maximální vstupní proud: 600A AC - Frekvenční rozsah: Hz III.II.II DC proud 60A 0,01A ±(3% rdg + 6 digits) 600A 0,1A - Maximální vstupní proud: 600A DC III.II.III DC napětí 600mV 0,1mV ±(0,7% rdg + 2 digits) 6V 0,001V 60V 0,01V 600V 0,1V - Maximální vstupní napětí: 600V AC (RMS) nebo 600V DC Při nastaveném malém rozsahu napětí, když není měřící kabel připojen k měřenému obvodu, se na displeji se mohou objevovat kolísavé výsledky. Je to však normální jev způsobený vysokou citlivostí přístroje. Nemá to vliv na konečné výsledky vlastního III.II.IV AC napětí 6V 0,001V ±(0,8% rdg + 3 digits) 60V 0,01V 600V 0,1V 600V 1V ±(1,0% rdg + 4 digits) - Maximální vstupní napětí: 600V AC (RMS) nebo 600V DC - Frekvenční rozsah: Hz III.II.V Frekvence III.II.V.I Frekvence A (proudové měřící kleštiny) 99,99Hz 0,01KHz ±(1,5% rdg + 5 digits) 999,9Hz 0,1KHz - Měřící rozsah: 40Hz až 1kHz - Rozsah vstupního signálu: 6A AC (RMS) a vyšší pro vyšší frekvenci - Maximální vstupní proud: AC 600A (RMS) III.II.V.II Frekvence V (napěťové sondy) 99,99Hz 0,01Hz ±(1,5% rdg + 5 digits) 999,9Hz 0,1Hz 9,999Hz 0,001KHz - Měřící rozsah: 40Hz až 1OkHz - Rozsah vstupního napětí: 600mV AC (RMS) a vyšší pro vyšší frekvenci - Maximální vstupní napětí: 600V AC (RMS) III.II.V.III Frekvence HZ/DUTY 9,999Hz 0,001Hz ±(0,5% rdg + 3 digits) 99,99Hz 0,01Hz 999,9Hz 0,1Hz 9,999KHz 0,001KHz 99,99KHz 0,01KHz 999,9KHz 0,1KHz 9,999MHz 0,001MHz - Rozsah vstupního napětí: 2V a vyšší pro vyšší frekvenci III.II.VI Střída Rozsah Rozlišení Přesnost 0,1%-99,9% 0,1% ±(3% rdg + 5 digits) III.II.VI.I Rozsah A (proudové měřící kleštiny): - Odezva frekvence: 40 až 1 khz - Rozsah vstupního proudu: 6A AC (RMS) - Maximální vstupní proud: AC 600A III.II.VI.II Rozsah V - Odezva frekvence: 40 až 10 khz - Rozsah vstupního napětí: 600mV AC - Maximální vstupní napětí: 600V AC (RMS) III.II.VI.II Rozsah HZ/DUTY: - Odezva frekvence: 1 až 10 MHz - Rozsah vstupního napětí: 2V AC (RMS) a vyšší pro vyšší frekvenci - Maximální vstupní napětí: 250V AC (RMS) III.II.VII Odpor 600Ω 0,1Ω ±(0,8% rdg + 3 digits) 6kΩ 0,001kΩ 60kΩ 0,01kΩ 600kΩ 0,1kΩ 6MΩ 0,001MΩ ±(1,2% rdg + 3 digits) 60MΩ 0,1MΩ - Napětí otevřené smyčky: cca 0,4V

4 III.II.VIII Test kontinuity Rozsah měření Rozlišení Funkce 0,1Ω Pokud je odpor měřeného obvodu menší než 70Ω, ozve se zabudovaný bzučák. III.II.IX Kapacita 40nF 0,01nF ±(4,0% rdg + 5 digits) 400nF 0,1nF 4μF 0,001μF 40μF 0,01μF 400μF 0,1μF 4000μF 0,001mF III.II.X Dioda Rozsah měření Rozlišení Funkce 0,001V Zobrazuje přibližnou hodnotu propustného napětí diody - Propustné proud: cca 1mA - Závěrné napětí: cca 3,3V III.II.XI Teplota -20 C až 0 C 1 C ±(3,0% rdg + 4 digits) 1 C až 400 C ±(1,0% rdg + 3 digits) 401 C až 1000 C ±(2,0% rdg) - Indikátor teploty nezahrnuje chybu termočlánku IV. Způsoby použití IV.I Blokace naměřených dat HOLD Pokud je v průběhu měření potřeba, lze zablokovat výsledky na displeji stisknutím tlačítka HOLD/B.L. Výsledek zůstane svítit na displeji. Po opětovném stisknutí tlačítka HOLD/B.L se zobrazená hodnota odblokuje. IV.II Tlačítko NCV Tlačítko NCV se používá pro bezkontaktní detekci napětí. Stiskněte a držte tlačítko. Přiložte NCV senzor k hledanému vodiči. Pokud je napětí větší než AC 90V, NCV indikátor bude blikat a bzučák bzučet v pravidelných intervalech. IV.III Přepínač Frekvence/Střída Když je přístroj v pozici AC napětí, AC proud, bude po stisknutí tlačítka Hz/% přístroj měřit frekvenci AC napětí a AC proudu. Stiskněte tlačítko Hz/% znovu a přístroj bude měřit střídu napětí a proudu. Pokud je přístroj v pozici HZ/DUTY, bude po stisknutí tlačítka Hz/% přepínat mezi HZ a DUTY. Po opětovném stisknutí tlačítka Hz/% se přístroj vrátí do režimu měření napětí a proudu. Když je přístroj přepnut do režimu maximálního nebo minimálního měření, nejde ho přepnout do režimu frekvence a střídy. IV.IV Maximální/Minimální hodnota měření a) Stiskněte tlačítko MAX/MIN pro vstup do režimu MAX a uložte si maximální naměřenou hodnotu. Stiskněte MIN/MAX znovu a přístroj se přepne do režimu MIN. Stiskněte MAX/MIN potřetí a přístroj zobrazí rozdíl mezi maximální a minimální naměřenou hodnotou. Stiskněte MAX/MIN pro přechod mezi oběma režimy. b) Po vstupu do režimu MAX nebo MIN přístroj automaticky uloží maximální nebo minimální naměřenou hodnotu. c) Přidržte tlačítko MAX/MIN po dobu delší než 2 vteřiny a přístroj se vrátí do normálního měřícího módu. 1. Když je přístroj v režimu maximální/minimální hodnoty měření, je rozsah měření manuální. 2. Když je přístroj v režimu frekvence, střídy nelze ho přepnout do režimu maximální/minimální hodnoty 3. Když je přístroj v režimu MAX/MIN, jsou tlačítka SEL a REL nefunkční. IV.V Funkční tlačítko a) V režimu odporu slouží tlačítko SEL k přepínání mezi odporem, diodou, vodivostí a kapacitou. b) V režimu napětí a proudu slouží tlačítko SEL k přepínání mezi AC a DC. c) V režimu teploty slouží tlačítko SEL k přepínání mezi jednotkami C a F. IV.VI Měření REL a) Tlačítko REL slouží k měření relativní hodnoty. Stisknutím tlačítka REL vstoupíte do režimu relativního Aktuální naměřená hodnota může být uložena v paměti přístroje jako referenční hodnota. Při pozdějším měření je zobrazená hodnota rozdílem mezi naměřenou hodnotou a referenční hodnotou. REL (aktuální výsledek)= Vstupní hodnota = referenční hodnota. b) Relativní měření lze provádět pouze v manuálním režimu. IV.VII Podsvícení a osvětlení kleštin a) Pokud je v měřeném prostředí nedostatečné osvětlení, stiskněte tlačítko B.L/HOLD na déle než 2 vteřiny pro zapnutí podsvícení displeje. Podsvícení se automaticky vypne po 10 vteřinách. b) Během té doby stisknutí tlačítka B.L/HOLD na déle než 2 vteřiny vypne podsvícení. c) V režimu měření proudu přístroj zapne podsvícení a také osvětlení kleštin. Podsvícení je pomocí LED s relativně velkým odběrem proudu. Pokud budete podsvícení používat příliš často, dojde ke zkrácení životnosti baterie. Používejte proto podsvícení jen tehdy, je-li to doopravdy potřeba. Pokud je napětí v bateriích 3,6V zobrazí se na LCD displeji symbol vybité baterie. Pokud během měření používáte podsvícení při nabitých bateriích, může napětí v bateriích rapidně klesat kvůli velkému zatížení. Na displeji se může objevit symbol vybité baterie. (Když se objevuje symbol vybité baterie na displeji, nelze zaručit přesnost měření). V tomto případě však nevyměňujte baterie, ale proveďte měření bez podsvícení. Výměnu baterií proveďte teprve, až se symbol baterie nastálo promítne na displeji. IV.VIII Automatické vypnutí a) Pokud je přístroj nečinný po dobu 15 minut od zapnutí, přístroj se automaticky vypne, aby šetřil baterie. Jednu minutu před automatickým vypnutí přístroj 5x zabzučí a těsně před samotným vypnutím vydá bzučák táhlý zvuk. b) Po automatickém vypnutí stiskněte libovolné tlačítko pro návrat do pohotovostního režimu. c) Přidržte tlačítko SEL během zapínání přístroje pro deaktivování funkce automatického vypnutí. IV.IX Přípravy před měřením a) Zapněte přístroj. Pokud jsou v přístroji slabé baterie (cca 3,6V) zobrazí se na displeji symbol vybité baterie. Proveďte výměnu baterií. b) Symbol výstrahy (vykřičník v trojúhelníku) znamená, že vstupní napětí nebo proud by neměl přesáhnout doporučenou hodnotu. Slouží to k ochraně vnitřních odvodů přístroje před poškozením. c) Přepněte otočný přepínač do požadované polohy a nastavte požadovaný rozsah. d) Při zapojování měřících kabelů zapojte nejdříve kabel do zdířky COM a teprve pak zapojte

5 druhý kabel. Při odpojování postupujte opačně, jako druhý odpojujte kabel ze zdířky COM. IV.X Měření proudu Před použitím proudové měřící kleštiny odpojte měřící kabely. a) Když je přepínač v poloze A, přístroj je v režimu měření proudu. Zvolte vhodné rozsah Pokud nelze předem určit hodnotu měřeného proudu, nastavte maximální rozsah měření a postupně ubírejte, až docílíte požadovaného rozsahu Pokud chcete měřit DC proud, stiskněte tlačítko SEL pro vstup do režimu měření DC proudu. b) Stiskněte spoušť, otevřete kleštiny a připněte jeden z vodičů testovaného obvodu do kleštin. c) Hodnota střídy se zobrazí na LCD displeji. 1. Pokud připnete dva nebo více vodičů do kleštin, budou výsledky měření výrazně zkreslené. 2. Pro získání co nejpřesnějšího výsledku, umístěte měřený vodič do středu uzavřené kleštiny. 3. Symbol výstrahy (vykřičník v trojúhelníku) indikuje, že maximální vstupní AC proud je 600A. 4. Při měření DC proudu mohou zemnění a jiná magnetická pole ovlivňovat Pokud není LCD displej vynulován, doporučujeme pro zlepšení přesnosti měření přiložit kleštiny vertikálně k vodiči a stisknout tlačítko REL zpátky na nulu a teprve potom měřit. IV.XI Měření napětí Při měření vysokého napětí dbejte zvýšené opatrnosti, abyste předešli poranění elektrickým proudem. Nevystavujte napětí většímu než AC 600V RMS. a) Připojte černý měřící kabel do zdířky COM a červený do zdířky INPUT, zvolte vhodný rozsah měření napětí V tuto chvíli je přístroj v režimu měření DC napětí. Pro přechod do měření AC napětí, stiskněte tlačítko SEL. c) Připojte sondy ke zdroji napětí nebo oba konce zatížení paralelně. d) Naměřené napětí se zobrazí na LCD displeji. 1. Při nastaveném malém rozsahu napětí, když není měřící kabel připojen k měřenému obvodu, se na displeji se mohou objevovat kolísavé výsledky. Je to však normální jev způsobený vysokou citlivostí přístroje. Připojte přístroj k měřenému obvodu a na displeji se zobrazí správné hodnoty 2. Symbol výstrahy (vykřičník v trojúhelníku) indikuje, že maximální vstupní napětí je 600V AC nebo 600V DC. 3. Pokud je naměřený výsledek vyšší než 750V AC nebo 1000V DC, přístroj spustí zvukovou výstrahu. IV.XII Měření frekvence a střídy 1) Měření frekvence pomocí kleštin (A) Vytáhněte měřící kabely z přístroje před měřením proudu pomocí kleštin a) Přepněte otočný přepínač do pozice A. Zvolte vhodný rozsah b) Stiskněte spoušť, otevřete kleštiny, zapněte jeden vodič do kleštin. c) Stiskněte tlačítko Hz/% pro přechod do režimu měření frekvence. d) Na displeji se zobrazí naměřená hodnota. e) Stiskněte znovu tlačítko Hz/% pro vstup do režimu měření střídy. f) Na displeji se zobrazí aktuální naměřená hodnota. 1. Pokud připnete dva nebo více vodičů do kleštin, budou výsledky měření výrazně zkreslené. 2. Rozsah měření frekvence je 40 Hz až 1 khz. Pokud je měřená frekvence menší než 40 Hz, je možné měřit frekvence vyšší než 10 khz, ale přesnost nebude zaručená. 3. Rozsah měření střídy je 10 až 95 %. 4. Varovný symbol (vykřičník v trojúhelníku) znamená, že maximální vstupní proud je 500 A AC (RMS). 2) Měření frekvence pomocí měřících kabelů (V) Při měření vysokého napětí dbejte zvýšené opatrnosti, abyste předešli poranění elektrickým proudem. Nevystavujte napětí většímu než AC 600V RMS. měření napětí V tuto chvíli je přístroj v režimu měření DC napětí. Pro přechod do měření AC napětí. c) Stiskněte tlačítko Hz/% pro přechod do režimu měření frekvence. d) Připojte sondy ke zdroji napětí nebo oba konce zatížení paralelně. e) Naměřené hodnoty se zobrazí na LCD displeji. f) Stiskněte znovu tlačítko Hz/% pro přechod do režimu měření střídy a na displeji se zobrazí naměřená data. 1. Rozsah měření frekvence je 10 Hz až 1 khz. Pokud je měřená frekvence nižší než 10 Hz, na LCD displeji se zobrazí 00,0, je možné měřit frekvenci vyšší než 10 khz, ale přesnost nebude zaručená. 2. Rozsah měření střídy je 10 až 95 %. 3. Varovný symbol (vykřičník v trojúhelníku) znamená, že maximální vstupní napětí je 600V AC (RMS). 3) Měření pomocí HZ/DUTY Při měření vysokého napětí dbejte zvýšené opatrnosti, abyste předešli poranění elektrickým proudem. Nevystavujte napětí většímu než AC 250V RMS. HZ. c) Připojte sondy ke zdroji napětí nebo oba konce zatížení paralelně. d) Naměřené hodnoty se zobrazí na LCD displeji. e) Stiskněte tlačítko Hz/% znovu pro přechod do režimu měření střídy. Rozsah měření frekvence je 1 Hz až 10 MHz. Pokud je měřená frekvence nižší než 1 Hz, na LCD displeji se zobrazí 00,0. IV.XIII Měření odporu Při měření impedance obvodu se ujistěte, že je napájení odpojeno, a že je kondenzátor zcela vybitý. V této chvíli je přístroj v režimu c) Připojte měřící kabely k oběma stranám rezistoru nebo měřeného obvodu. d) Výsledky měření se zobrazí na LCD displeji. 1. Když je zdířka INPUT prázdná, na displeji se zobrazuje 0L režim překročení rozsahu. 2. Když je měřený odpor >1MΩ ustálí se měřená hodnota teprve po pár vteřinách, což je normální

6 při měření velkého odporu. IV.XIV Test diody c) Stiskněte tlačítko SEL pro přechod do režimu d) Připojte konec červeného kabelu k anodě diody a konec černého kabelu ke katodě a proveďte e) Výsledky měření se zobrazí na LCD displeji. 1. Hodnota, kterou přístroj ukazuje, je přibližný pokles napětí v propustném směru diody. 2. Pokud jsou měřící kabely připojeny obráceně nebo nejsou připojeny vábec, zobrazí se na displeji symbol 0L. IV.XV Test vodivosti obvodu Při měření impedance obvodu se ujistěte, že je napájení odpojeno, a že je kondenzátor zcela vybitý. c) Stiskněte tlačítko SEL do režimu měření vodivosti obvodu d) Připojte testovací kabely k oběma koncům měřeného obvodu. e) Pokud je odpor měřeného obvodu menší než 70Ω, ozve se zabudovaný bzučák. f) Naměřená hodnota odporu obvodu se zobrazí na LCD displeji. Po odpojení svorek nebo je-li odpor měřeného obvodu větší než 600Ω, na displeji se zobrazí 0L. IV.XVI Měření kapacity Abyste předešli poranění elektrickým proudem, vybijte všechny kondenzátory před prováděním měření kapacity. c) Stiskněte třikrát tlačítko SEL pro přechod do režimu měření kapacity. d) Po vybití kondenzátoru, připojte měřící kabely k oběma koncům měřeného kondenzátoru. e) Výsledky měření se zobrazí na LCD displeji. 1. Při měření velkých kondenzátoru se výsledek na displeji ustálí až po několika vteřinách (400μF a 4000μF). 2. Pro zpřesnění výsledků pod 40nF, odečtěte distribuovanou kapacitu přístroje a kabelu. IV.XVII NCV měření a) Stiskněte tlačítko NCV. b) Přiložte NCV senzor k vodiči. Když je napětí větší než AC 110V (RMS), a když je přístroj v blízkosti vodiče, spustí se indikátor indukčního napětí a zabzučí bzučák. 1. Napětí může být přítomno, i když ho přístroj neindikoval. Nepoužívejte bezkontaktní detekci napětí pro posouzení zda je napětí ve vodiči. Detekce může být zkreslená typem zásuvky, tloušťkou izolace a jinými faktory. 2. Kvůli existenci indukčního napětí, při působení napětí na vstupní zdířku, se může indikátor indukčního napětí rozsvítit. 3. Zdroje interference z okolí (svítilna, motor, atd.) mohou spustit chybnou bezkontaktní detekci napětí. IV.XVIII Měření teploty TEMP. Normální teplota se objeví na LCD displeji. c) Zapojte termočlánek typ-k do vstupní zdířky přístroje, dbejte na správnou polaritu (červený kabel do zdířky INPUT, černý do zdířky COM). d) Změřte vnitřní a vnější teplotu měřeného objektu pomocí koncovky termočlánku. e) Naměřená hodnota se zobrazí na LCD displeji. V. Údržba V.I Výměna baterie Před otevřením krytu baterie odpojte testovací kabely od měřeného obvodu. Předejdete tím poraněním elektrickým proudem. a) Když se na displeji objeví indikátor vybité baterie, měly by být baterie okamžitě vyměněny. b) Odšroubujte jistící šroubek a sejměte kryt baterie. c) Vyměňte baterie. d) Nasaďte zpět kryt baterie a zašroubujte jistící šroubek. Dejte pozor na správnou polaritu baterií. Neměňte baterie, pokud je přístroj zapnutý. V.II Výměna měřících kabelů Pokud se rozhodnete vyměnit měřící kabel, použijte stejný kabel nebo kabel se stejnými specifikacemi. Měřící kabel musí být v bezvadném stavu, s kapacitou 1000V, 10A. Pokud je měřící kabel poškozen tak, že má odhalené železné vodiče, okamžitě vyměňte kabel. VI. Příslušenství 1. Testovací kabely jeden pár úroveň: 1000V 10A 2. Návod k obsluze jeden kus 3. Baterie 6F22 9VOLTS
