Požárně ochrann zasklení

Transkript

1 Promat Požárně ochrann zasklení Zasklení PROMGLS a Promat SYSTEMGLS

2 á Požárně ochranná zasklení Zasklení PROMGLS a Promat -SYSTEMGLS U moderních staveb se často setkáváme s přáním či nutností, aby požárně dělící stěny, jako jsou požární stěny, schodišťové stěny, příčky tvořící stěny chodeb atd., byly průhledné. Tyto průhledné požárně ochranné stavební dílce musí splňovat požadavky požárně dělících konstrukcí, tj.: musí být zamezen průchod ohně a kouře (S) musí zůstat zachované uzavření prostoru (E) musí být splněna požadovaná teplotní kritéria na odvrácené straně ohně (I, W). Všude tam, kde musí být kombinovány tyto protipožárně technické požadavky s viditelností a propustností světla, je možno aplikovat PROMGLS a Promat -SYSTEMGLS u nichž je zajištěna propustnost světla a zároveň zabezpečena požární odolnost. Oblasti použití nemocnice, správní budovy, hotely velíny, výpočetní střediska, laboratoře letiště, výstavní prostory školy, sportovní haly obchodní domy, lékárny, knihovny atd. PROMGLS a Promat -SYSTEMGLS jsou speciální vrstvená skla, skládající se z více vrstev skla, mezi kterými jsou umístěny požárně ochranné vrstvy, jež jsou v případě požáru aktivovány. PROMGLS a Promat -SYSTEMGLS pohlcují tepelné záření a vytváří účinnou izolační vrstvu. Ze zasklení s průhlednými tabulemi PROMGLS a Promat -SYSTEMGLS vzniká tímto prakticky neprůhledná požárně ochranná stěna. Prosklené konstrukce se skly PROMGLS a Promat -SYSTEMGLS jsou vyráběny jak v provedení s dřevěným rámem, tak i s rámem z oceli nebo s tzv. skrytým rámem z desek PROMTECT -H a lze je využít i jako požární uzávěr (EW/EI dveře, případně dveře v rámové konstrukci). 0

3 ezpečnost s konstrukcemi Promat Nedílnou součást náročné architektury tvoří zcela jistě prosklené konstrukce. Sklo, jako konstrukční, tvárný prvek, hraje v architektuře stále větší roli. Své uplatnění nachází nejen v exteriéru budov (fasády), ale i v interiéru zdravotnických zařízení, správních budov, hotelů, obchodních domů a výrobních středisek. Sklo a požárně ochranné vlastnosti Odolnost skla vůči změnám teplot, ke kterým dochází při požáru, je velmi nízká. Při požáru dochází vlivem teplot k vzniku napětí, které způsobuje praskání skel. Nálezy skla, pocházející z doby asi kolem r. 000 př.n.l., ukazují, že už tehdy byla známá základní technologie výroby skla z křemičitého písku, vápna a sody. Z luxusního výrobku, kterým sklo v minulosti bezesporu bylo, vznikl ve 0. století hojně používaný stavební materiál, který sloužil nejen jako ochrana před deštěm, zimou a větrem, ale zároveň díky průhlednosti poskytoval dostatek denního světla. K dalším přednostem patří však také tepelně a zvukově izolační schopnost, ochrana před slunečním zářením, požární ochrana a v neposlední řadě také ochrana objektu samotného. Základní suroviny pro výrobu skla se v průběhu staletí téměř nezměnily. U běžných okenních skel dochází k poškození jejich struktury již při rozdílu teplot 0 K. Díky speciální struktuře skel PROMGLS a Promat -SYSTEMGLS je zajištěna soudržnost tabulí a zachována požárně ochranná funkce i při 000 C. Prosklené konstrukce a stavební předpisy Pro osazování prosklených konstrukcí v interiéru budov nebo ve fasádách platí všeobecné stavební předpisy. Prosklené konstrukce klasifikované dle ČSN 00 jako EW (t), se dříve označovaly jako požár omezující. Hlavní složky křemenný písek, vápno a soda se roztaví. Dnes se sklo vyrábí převážně jako tabulové (float). Sklo v tekutém skupenství vtéká do cínové vany. Označení požáru bránící se používalo pro konstrukce s klasifikací požární odolnosti EI (t) dle ČSN 00. Zatímco skla typu EI se řadí k požárně dělícím konstrukcím, které jsou takto klasifikovány, skla typu EW nelze použít v každém případě. Na povrchu cínové vany nabývá surovina svých základních parametrů, tj. rovinnosti a stejnoměrné tloušťky. V praxi to znamená, že prosklení typu EW nesmí být osazeno tam, kde stavební předpisy vyžadují použití konstrukce typu EI. Sklo je postupně ochlazováno až na pokojovou teplotu. Floatové tabule jsou výchozím produktem pro další zpracování, např. pro výrobu izolačních dvoj- a trojskel, tepelně ochranných skel, jednovrstvých bezpečnostních skel (ESG) nebo vrstvených bezpečnostních skel (VSG) a pro výrobu skel PROMGLS a Promat -SYSTEMGLS. Případné použití zasklení typu EW je vždy závislé na požadavcích projekčních norem řady 0.., jejichž požadavky jsou zpracovány v požárně bezpečnostním řešení stavby (technické zprávě požární ochrany), které je vždy předkládáno ke schválení místně příslušnému stavebnímu odboru HZS ČR. 0

4 Transparentnost s požární bezpečností Rozhodující vliv na požární odolnost zasklení, zejména při požáru samotném, má vedle částí propouštějících světlo, tedy samotného skla, také konstrukce, její stabilita, kotevní a těsnící systém. Je tedy naprosto nesprávné označit samotné sklo jako konstrukci s požární odolností. K vytvoření prosklené požární konstrukce nestačí proto použít pouze vhodné sklo a zbylou nosnou konstrukci zhotovit libovolně. Vzhledem k obsáhlosti technické problematiky je třeba doložit prosklené požární systémy náležitým dokladem Prohlášením o shodě vydaným na základě Certifikátu vydaného autorizovanou osobou, jehož podkladem je vždy mimo jiné protokol o provedené zkoušce požární odolnosti (např. PVUS) a dalších zkouškách, např. mechanických. Jen těmito zkouškami lze prokázat splnění přísných požadavkù pro požární bezpečnost staveb. Konstrukce se skly PROMGLS a Promat -SYSTEMGLS splňují požadavky kladené na požárně dělící konstrukce. Požární konstrukce Promat se skly PROMGLS nebo Promat -SYSTEM- GLS jsou klasifikovány dle ČSN EN 0 - do třídy konstrukcí, které zabraňují nebo odolávají ohni a vyhovují požadavkům kodexu projektových norem řady ČSN 0 V nedávné době byly dokončeny série zkoušek dle nových evropských zkušebních norem ČSN EN - a ČSN EN -, které byly nezbytným podkladem pro zpracování klasifikace dle ČSN EN 0- a následné posouzení shody autorizovanou osobou (vystavení certifikátu) dle příslušných položek Nařízení vlády. Těší nás, že ani po provedení zkoušek požární odolnosti dle přísnějších zkušebních norem, se protipožární vlastnosti Systémových konstrukcí PROMGLS nesníží, naopak dalšími zkouškami je konstrukce dále vyvíjena. V současné době je nově umožněno, pravděpodobně jako do prvního konstrukčního systému, v Systémových konstrukcích PROMGLS osadit skla velikosti přes m (EI 0, EW ). Dále proběhlo vyhodnocení výsledků zkoušek nového typu jednokřídlých a dvoukřídlých dveří s pohledovou šířkou rámu pouhých mm PROMGLS -SR, EI 0 DP. Zatím pouze pro osazení do masivních stěn, ale v brzku i do lehkých příček a bude možno montovat tyto dveře včetně přísvětlíků, nadsvětlíků a jako dveře v prosklené stěně. Skla PROMGLS a Promat -SYSTEMGLS dosahují vysoké hodnoty požární odolnosti díky speciální struktuře vrstvených skel. Tabule se skládají z více vrstev skla, mezi kterými jsou umístěny tepelně aktivní ochranné vrstvy. Tyto gelové vrstvy jsou v případě požáru aktivovány a vytváří vysoce účinnou izolační vrstvu. Tím je zamezeno prostupu tepelného záření, ohně a kouře. Skla PROMGLS a Promat -SYSTEMGLS se vyznačují vysokou transparentností a spolu se všemi konstrukčními prvky splňují ostatní požadavky kladené na požárně dělící konstrukce. 0

5 PROMGLS a stavební fyzika Propustnost světla Schopnost propouštět světlo (LT(%)) je určena tím, kolik procent viditelného světelného záření pronikne skleněnými tabulemi. Spektrum barev zachytitelné lidským okem je pouze malá část veškerého záření. Záření, které můžeme vidět, leží v rozmezí cca 0 nm až 0 nm. Oblast záření 0 nm se nazývá ultrafialové (UV-záření), záření v rozsahu 0 nm se označuje jako infračervené záření (IR-záření). Krátkovlnná záření přirozeného nebo umělého světla mohou aktivovat a mléčně zakalit požárně ochranné vrstvy. Skla PROMGLS a Promat -SYSTEM- GLS však mohou být specielně upravena, čímž se zamezí vzniku těchto estetických nedostatků. Energetická bilance Jednou z významných předností moderních zasklení v exteriéru budov je úspora energie. Je proto nutné zlepšit pasivní využití sluneční energie, tepelnou ochranu a ochranu před slunečním zářením (skleníkový efekt). Toto platí zvlášť pro budovy se skleněnými fasádami. Tyto faktory podmiňují výrobu různých typů skel s důrazem na: tepelnou ochranu (nízká hodnota U) ochranu proti slunečnímu záření (nízká hodnota g) tepelnou ochranu a ochranu proti slunečnímu záření. V našich zeměpisných šířkách je zpravidla hodnota k rozhodující veličinou. V nových předpisech platných pro obvodové pláště budov je poprvé přihlédnuto i k hodnotě g. 0 Skla PROMGLS a Promat -SYSTEMGLS se dodávají v nejrůznějších typech tak, aby mohly být splněny všechny tyto požadavky: pouze tepelná ochrana bez ochrany proti slunečnímu záření, zvýšená tepelná ochrana bez ochrany proti slunečnímu záření, ochrana proti slunečnímu záření a zároveň tepelná ochrana, zvýšená tepelná ochrana a ochrana proti slunečnímu záření. Skla PROMGLS a Promat -SYSTEMGLS v závislosti na daných požadavcích kontrolovaně propouštějí, popř. odrážejí světlo a teplo. Obrázek propustnost světla

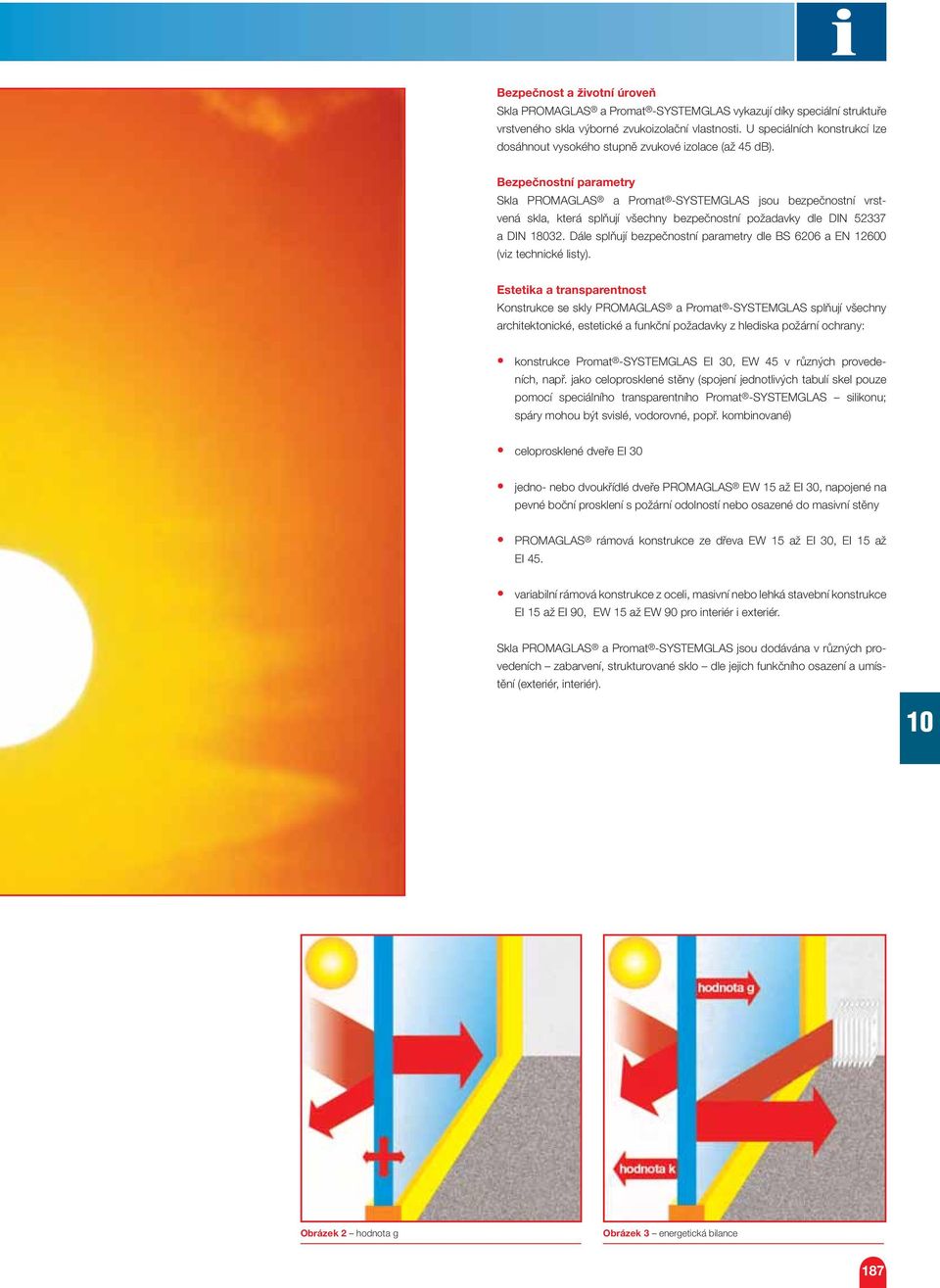

6 ezpečnost a životní úroveň Skla PROMGLS a Promat -SYSTEMGLS vykazují díky speciální struktuře vrstveného skla výborné zvukoizolační vlastnosti. U speciálních konstrukcí lze dosáhnout vysokého stupně zvukové izolace (až d). ezpečnostní parametry Skla PROMGLS a Promat -SYSTEMGLS jsou bezpečnostní vrstvená skla, která splňují všechny bezpečnostní požadavky dle DIN a DIN 0. Dále splňují bezpečnostní parametry dle S 0 a EN 00 (viz technické listy). Estetika a transparentnost Konstrukce se skly PROMGLS a Promat -SYSTEMGLS splňují všechny architektonické, estetické a funkční požadavky z hlediska požární ochrany: konstrukce Promat -SYSTEMGLS EI 0, EW v různých provedeních, např. jako celoprosklené stěny (spojení jednotlivých tabulí skel pouze pomocí speciálního transparentního Promat -SYSTEMGLS silikonu; spáry mohou být svislé, vodorovné, popř. kombinované) celoprosklené dveře EI 0 jedno- nebo dvoukřídlé dveře PROMGLS EW až EI 0, napojené na pevné boční prosklení s požární odolností nebo osazené do masivní stěny PROMGLS rámová konstrukce ze dřeva EW až EI 0, EI až EI. variabilní rámová konstrukce z oceli, masivní nebo lehká stavební konstrukce EI až EI 90, EW až EW 90 pro interiér i exteriér. Skla PROMGLS a Promat -SYSTEMGLS jsou dodávána v různých provedeních zabarvení, strukturované sklo dle jejich funkčního osazení a umístění (exteriér, interiér). 0 Obrázek hodnota g Obrázek energetická bilance

7 Celoprosklená systémová stěna PROMGLS se svislými nebo vodorovnými silikonovými spárami Se svislými silikonovými spárami konstrukce Promat č.. 0 Vodorovné spáry vyplněné silikonem a masivní sloupky konstrukce Promat č..

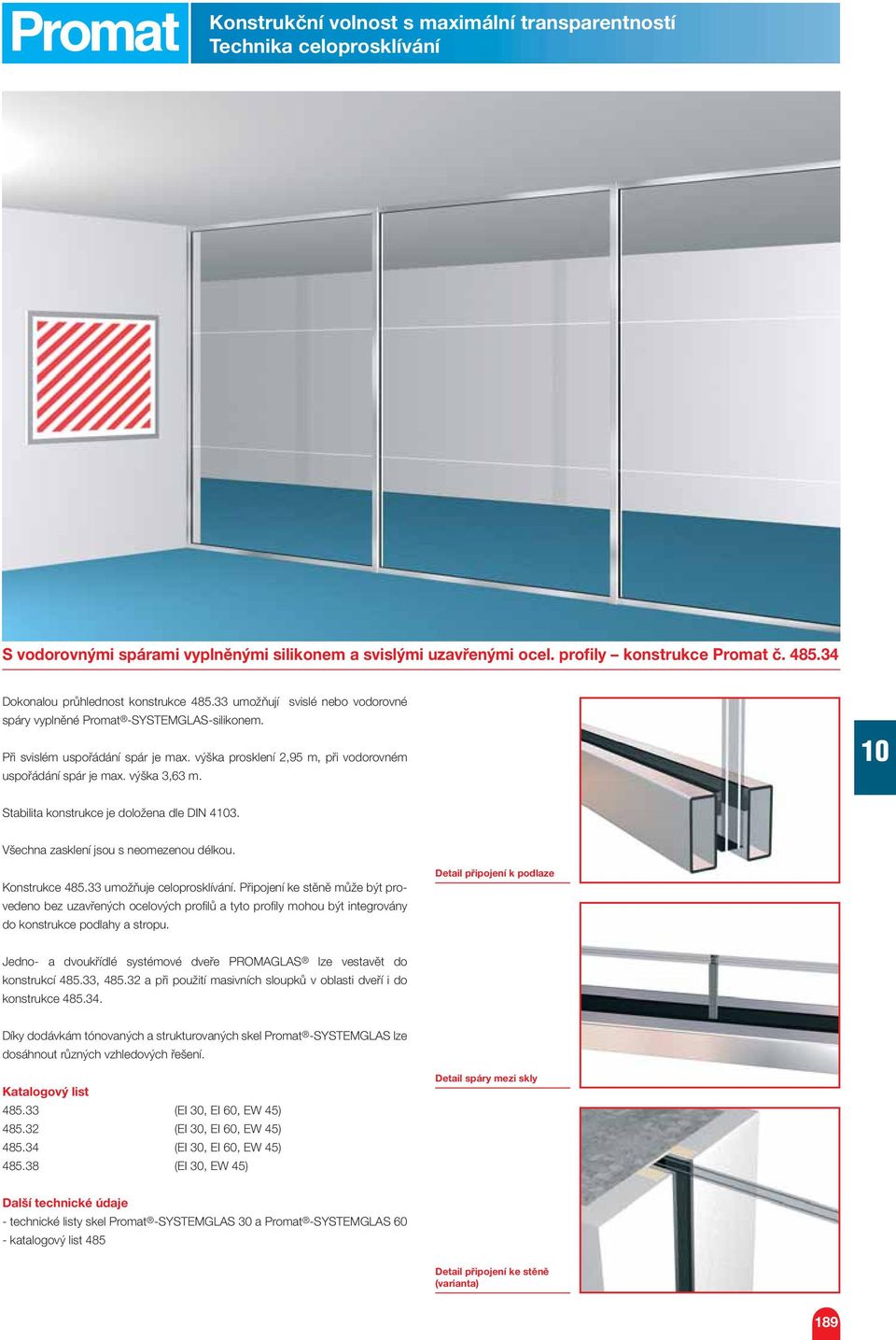

8 Konstrukční volnost s maximální transparentností Technika celoprosklívání S vodorovnými spárami vyplněnými silikonem a svislými uzavřenými ocel. profily konstrukce Promat č.. Dokonalou průhlednost konstrukce. umožňují svislé nebo vodorovné spáry vyplněné Promat -SYSTEMGLS-silikonem. Při svislém uspořádání spár je max. výška prosklení,9 m, při vodorovném uspořádání spár je max. výška, m. 0 Stabilita konstrukce je doložena dle DIN 0. Všechna zasklení jsou s neomezenou délkou. Konstrukce. umožňuje celoprosklívání. Připojení ke stěně může být provedeno bez uzavřených ocelových profilů a tyto profily mohou být integrovány do konstrukce podlahy a stropu. Detail připojení k podlaze Jedno- a dvoukřídlé systémové dveře PROMGLS lze vestavět do konstrukcí.,. a při použití masivních sloupků v oblasti dveří i do konstrukce.. Díky dodávkám tónovaných a strukturovaných skel Promat -SYSTEMGLS lze dosáhnout různých vzhledových řešení. Katalogový list. (EI 0, EI 0, EW ). (EI 0, EI 0, EW ). (EI 0, EI 0, EW ). (EI 0, EW ) Detail spáry mezi skly Další technické údaje - technické listy skel Promat -SYSTEMGLS 0 a Promat -SYSTEMGLS 0 - katalogový list Detail připojení ke stěně (varianta) 9

9 Nové možnosti: celoprosklená stěna s volně stojícími sloupky Celoprosklená stěna PROMGLS (GGK) konstrukce Promat č.. 0 rchitektonicky náročná zasklení se sloupky uspořádanými na jedné straně stěny. Výška zasklení max. m při neohraničené délce. Maximální rozměry tabulí jsou 90 mm na šířku a 00 mm na výšku. Detail nosné konzole (přední) Svislé a vodorovné spáry mezi skly jsou vyplněné Promat -SYSTEMGLS-silikonem a umožňují dokonalou transparentnost. Nosné konzole skel mohou být kulaté, hranaté nebo kónické, s viditelným nebo skrytým šroubovým spojením. Tabule skla Promat -SYSTEMGLS mohou být kotveny přímo do stěn, podlahy či stropu bez použití rámových profilů. Tabule skla Promat -SYSTEMGLS jsou v rozích neseny nebo drženy konzolemi. Detail nosné konzole (zadní) Díky dodávkám tónovaných a strukturovaných skel Promat -SYSTEMGLS lze dosáhnout různých vzhledových řešení. Tato celoprosklená stěna je speciální konstrukce. Výrobní podklady na vyžádání. Katalogový list. (EI 0) Další technické údaje - technický list skla Promat -SYSTEMGLS 0 - katalogový list Detail připojení ke stěně 90

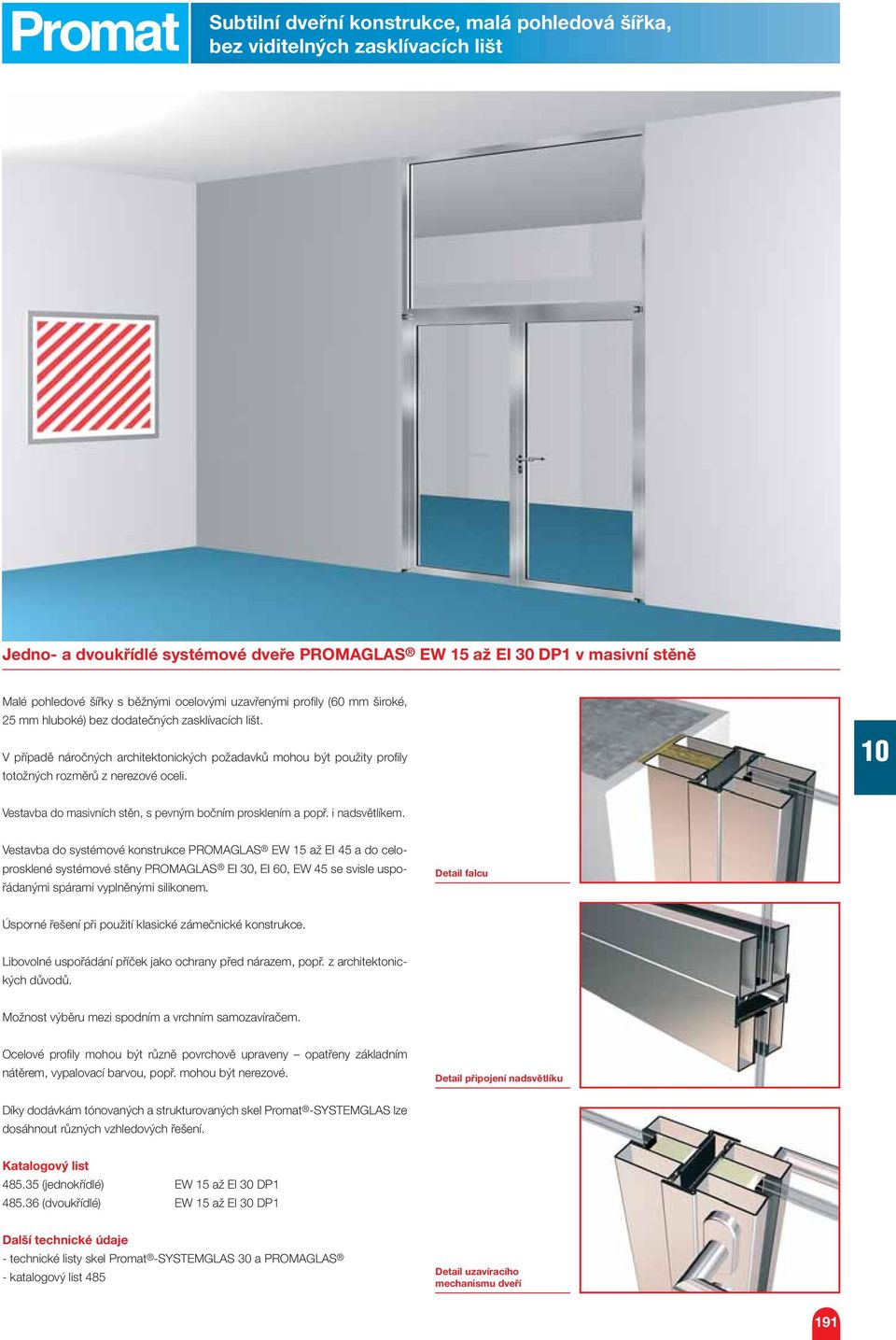

10 Subtilní dveřní konstrukce, malá pohledová šířka, bez viditelných zasklívacích lišt Jedno- a dvoukřídlé systémové dveře PROMGLS EW až EI 0 DP v masivní stěně Malé pohledové šířky s běžnými ocelovými uzavřenými profily (0 mm široké, mm hluboké) bez dodatečných zasklívacích lišt. V případě náročných architektonických požadavků mohou být použity profily totožných rozměrů z nerezové oceli. 0 Vestavba do masivních stěn, s pevným bočním prosklením a popř. i nadsvětlíkem. Vestavba do systémové konstrukce PROMGLS EW až EI a do celoprosklené systémové stěny PROMGLS EI 0, EI 0, EW se svisle uspořádanými spárami vyplněnými silikonem. Detail falcu Úsporné řešení při použití klasické zámečnické konstrukce. Libovolné uspořádání příček jako ochrany před nárazem, popř. z architektonických důvodů. Možnost výběru mezi spodním a vrchním samozavíračem. Ocelové profily mohou být různě povrchově upraveny opatřeny základním nátěrem, vypalovací barvou, popř. mohou být nerezové. Detail připojení nadsvětlíku Díky dodávkám tónovaných a strukturovaných skel Promat -SYSTEMGLS lze dosáhnout různých vzhledových řešení. Katalogový list. (jednokřídlé) EW až El 0 DP. (dvoukřídlé) EW až El 0 DP Další technické údaje - technické listy skel Promat -SYSTEMGLS 0 a PROMGLS - katalogový list Detail uzavíracího mechanismu dveří 9

11 Systémová konstrukce PROMGLS -jedno- a dvoukřídlé dveře do celoprosklených stěn se svislými spárami vyplněnými silikonem Se systémovými jednokřídlými dveřmi PROMGLS konstrukce Promat č.. 0 Na masivním parapetu se systém. dvoukřídlými dveřmi PROMGLS konstrukce Promat č.. 9

12 rchitektura čirého skla Subtilní dveře s ocelovým rámem do celoprosklených stěn Se systémovými dvoukřídlými dveřmi PROMGLS konstrukce Promat č.. Dveřní rám z uzavřených ocelových profilů (šířka 0 mm, hloubka mm) s úzkou pohledovou šířkou bez dodatečných zasklívacích lišt. Svislé spáry vyplněné silikonem umožňují plnou transparentnost tohoto zasklení. 0 Výška zasklení max.,9 m. S masivním parapetem lze dosáhnout max. výšky zasklení,00 m. Délka zasklení není omezena. V případě náročných architektonických požadavků, mohou být použity profily totožných rozměrů z nerezové oceli. Ocelové profily mohou být různě povrchově upraveny opatřeny základním nátěrem, vypalovací barvou, popř. mohou být nerezové. Detail připojení ke stěně Dveře mohou být opatřeny spodním nebo vrchním samozavíračem. Libovolné uspořádání příček jako ochrany před nárazem, popř. z architektonických důvodů. lternativně je také možné kombinací celoprosklených stěn, masivních stavebních prvků a jedno- a dvoukřídlých systémových dveří PROMGLS EW až EI 0 DP vytvořit celý portál. Detail spáry mezi skly Díky dodávkám tónovaných a strukturovaných skel Promat -SYSTEMGLS lze dosáhnout různých vzhledových řešení. Katalogový list. (EI 0, EW ) Další technické údaje - technické listy skel Promat -SYSTEMGLS a PROMGLS - katalogový list Detail uzavíracího mechanismu dveří 9

13 Systémová konstrukce PROMGLS s jedno- a dvoukřídlými systémovými dveřmi Systémová konstrukce PROMGLS konstrukce Promat č.. 0 Se systémovými jednokřídlými dveřmi PROMGLS konstrukce Promat č.. 9

14 Variabilní konstrukce se subtilními ocelovými profily, bez viditelných zasklívacích lišt Se systémovými dvoukřídlými dveřmi PROMGLS konstrukce Promat č.. Malé pohledové šířky ocelových profilů (pro zasklení: šířka 0 mm, hloubka 0 mm a pro dveře: šířka 0 mm, hloubka mm) bez dodatečných zasklívacích lišt. Pro celou konstrukci včetně dveří mohou být použity profily z nerezové oceli. Kolem dveřní zárubně není žádné rozšíření rámu, neboť dveře jsou přímo zavěšeny na konstrukci zasklení. 0 Libovolné architektonické ztvárnění. Např. pro pevné zasklení je možné použít profily jiných rozměrů. Detail rámu Výška zasklení max.,00 m při neomezené délce. Stabilita konstrukce je doložena zkouškami dle DIN 0. Nenáročná montáž pomocí předem připravených částí rámu nebo profilů, které lze kompletovat přímo na stavbě. Ocelové profily mohou být různě povrchově upraveny opatřeny základním nátěrem, vypalovací barvou, popř. mohou být nerezové. Libovolné spojení rohů konstrukce v úhlu od 90 do 0. Připojení prosklení k lehkým příčkám EI 0 (). Detail připojení ke stropu Díky dodávkám tónovaných a strukturovaných skel Promat -SYSTEMGLS lze dosáhnout různých vzhledových řešení. Katalogový list. (EW až EI 90). (EW až EI ) Další technické údaje - technické listy skel Promat -SYSTEMGLS 0 a PROMGLS - katalogový list Detail příčky ve dvou variantách 9

15 Celoprosklené dveře PROMGLS -SR, jednokřídlé a dvoukřídlé Celoprosklené dveře PROMGLS -SR v masivní stěně konstrukce Promat č..,. 0 Tyto celoprosklené dveře umožňují svou filigránskou konstrukcí široký tvůrčí prostor architektům a projektantům a nabízí maximální transparentnost. Speciální vrstvené sklo celoprosklených dveří PROMGLS -SR splňuje všechny požadované provozně-bezpečnostní vlastnosti. Estetický vzhled je zdůrazněn díky zakrytí závěsů i horního samozavírače nerezovou ocelí. Filigránský vzhled může být ještě umocněn použitím podlahového samozavírače. Detail ukotvení závěsu Ke splnění celkového architektonického konceptu mohou být celoprosklené dveře PROMGLS -SR dodány jako požárně odolné EI 0 DP, kouřotěsné (připravuje se), stejně jako bez požadavků na protipožární vlastnosti ve stejném vzhledu. Nerezový rám dveřního křídla PROMGLS -SR má pohledovou šířku pouze mm a je téměř skryt v zárubni. Detail rámu křídla a zárubně Katalogový list.,. (EI 0) Detail uzavíracího mechanismu 9

16 Klasická konstrukce pro interiér a exteriér PROMGLS rámová konstrukce ze dřeva PROMGLS rámová konstrukce ze dřeva konstrukce Promat č..0 Rámová konstrukce ze dřeva může být individuálně uzpůsobena architektonickým a technologickým požadavkům. Jednotlivé skleněné plochy lze rozdělit libovolným způsobem. Tabule skla mohou být osazeny ve formátech na výšku nebo na šířku. 0 Maximální výška je,00 m při neomezené délce. Libovolné spojení rohů konstrukce v úhlu od 90 do 0. Předem připravené díly mohou být sestaveny na stavbě pomocí spojovacího profilu. Detail sloupku Tvary profilů rámu, vyfrézování drážky nebo nalepení slepých příčlí zvýrazňuje vzhled a působivost konstrukce. Díky dodávkám tónovaných a strukturovaných skel PROMGLS lze dosáhnout různých vzhledových řešení. Katalogový list.0 (EW EW, EI EI ) Detail rohu Další technické údaje - technické listy skel Promat -SYSTEMGLS 0 a PROMGLS - katalogový list Detail připojení ke stěně 9

17 Multifunkční konstrukce pro interiér a exteriér PROMGLS rámová konstrukce z oceli PROMGLS rámová konstrukce z oceli konstrukce Promat č Rámová konstrukce z oceli je vyrobena z běžných uzavřených ocelových profilů, které jsou obloženy přířezy z desek PROMTECT. Maximální výška je,0 m při neomezené délce. Povrch obkladu PROMTECT může být opatřen barevným nátěrem, tapetou nebo krycími profily ze dřeva, hliníku či nerezové oceli. Detail sloupku Jednotlivé prosklené plochy lze rozdělit libovolným způsobem. Tabule skla mohou být osazeny ve formátech na výšku nebo na šířku. Konstrukci lze po stranách připojit k lehkým příčkám. Libovolné spojení rohů konstrukce v úhlu od 90 o do 0 o. Kombinace prosklených a plných ploch nabízí různá architektonická ztvárnění. Díky dodávkám tónovaných a strukturovaných skel PROMGLS lze dosáhnout různých vzhledových řešení. Detail připojení ke stěně Katalogový list.0 (EW až EW 90, EI až EI 0).0 (EI 90) Další technické údaje - technické listy skel Promat -SYSTEMGLS 0 a PROMGLS - katalogový list Detail rohu 9

18 PROMGLS lehká stavební konstrukce PROMGLS stavební konstrukce do masivní stěny Konstrukce Promat č..,.,.9,.9 Tabule skla PROMGLS mohou být za velmi nízkých nákladů vestavěny do příslušně klasifikovaných lehkých příček nebo masivních stěn. Sklo PROMGLS může být osazeno současně se stavbou stěny nebo dodatečně umístěno do stěn. 0 Při změně užívání nebo při opravách mohou být takto úsporně osazeny celé pásy oken libovolné délky při použití suchého způsobu výstavby. Rám z desek PROMTECT může být zatmelen, opatřen tapetami nebo nalakován. Detail vestavby do lehké příčky Z optických důvodů může být dodatečně provedeno zakrytí ze dřeva, hliníku či nerezové oceli. Díky dodávkám tónovaných a strukturovaných skel PROMGLS lze dosáhnout různých optických řešení. Katalogový list. (EW až EW 90, EI až EI 0). (EW až EW 90, EI až EI 0).9 (EI 90).9 (EI 90) Detail středního sloupku Další technické údaje - technické listy skel Promat -SYSTEMGLS a PROMGLS - katalogový list Detail vestavby do masivní stěny 99

19 Požární zasklení Promat -SYSTEMGLS a PROMGLS až EI 90 až EW 90 Důležité pokyny Při použití požárních skel PROMGLS v exteriéru (fasáda, zimní zahrada) si vždy vyžádejte doplňující informace v našem technickém oddělení. V exteriéru, stejně však i v interiéru, kde je nutno počítat se slunečním zářením, popř. s UV-paprsky speciálních osvětlovacích těles, je nutno použít požární skla PROMGLS, typ,, nebo. Vnější stranu dvojskla orientovat směrem ke světelnému zdroji (vypískované označení, popř. nálepka označuje orientaci do interiéru). Pokyny pro použití Zvláštní provedení skel uvedená v tabulce mohou být většinou kombinována se standardními typy skel Promat -SYSTEMGLS. Dodání, dodací lhůty a přesné technické údaje, které se vztahují k těmto zvláštním provedením, je třeba projednat s naším technickým oddělením. U požárních skel Promat -SYSTEMGLS, typ,, a, je nutné dodržet správnou stranovou orientaci (vnitřní strana/vnější strana): V běžném stavu průhledné zasklení propouštějící světlo viz nálepka s označením označení vnitřní strana. Mohou být dodána i další zvláštní provedení skel Promat -SYSTEMGLS, např. bezpečnostní skla proti průniku či průstřelu nebo larmglas. Zvláštní pokyny Při obvodu kraje až do 0 mm mohou vystupovat bublinky vzniklé při výrobě, které jsou zakryty rámem. Není vyloučeno, že se uvnitř tabulí mohou vyskytnout malé bubliny nebo vměstky, které však nejsou ze vzdálenosti cca m znatelné. Toto není důvod k reklamaci. Požárně ochranné vlastnosti skel Promat -SYS- TEMGLS tím nejsou narušeny. Požární sklo Promat -SYSTEMGLS odpovídá ČSN EN -. zvýšení teploty max. o 0 /0 K 0 Řezná hrana skla Promat -SYSTEMGLS (chráněná ochrannou páskou) nesmí být obnažena. Skla s poškozenou ochrannou páskou nesmí být zabudována, aniž by tato nebyla uvedena do pořádku. Skla Promat -SYSTEMGLS jsou dodávána v předem objednaných rozměrech, a nelze je dále přiřezávat nebo jinak upravovat. Při požáru neprůhledná protipožární stěna Sklo Promat -SYSTEMGLS bezpečnostní vlastnosti Sklo Promat -SYSTEMGLS vykazuje všechny požadované provozně bezpečnostní vlastnosti úředně doloženo: bezpečnostní hledisko ve smyslu lepených bezpečnostních skel (VSG). Při prasknutí skla drží střepy na vnitřních požárně ochranných vrstvách, nevznikají žádné ostré střepy. Zkouška na boční náraz - ochrana proti naběhnutí (DIN ), výška pádu 00 mm. Při této zkoušce byl cca kg těžký pytel naplněný olověnými broky vržen proti tabuli ze vzdálenosti 00 a 00 mm. Tyto vzdálenosti odpovídají rychlosti, resp. km/h. Zkouška pádem závaží odolnost proti proražení (DIN 0 díl ). Zkoušené prvky překonaly namáhání dle DIN 0 beze škod a byly klasifikovány jako odolné proti proražení. Při výrobě a montáži požárních konstrukcí musí být dodrženy všechny příslušné normy a směrnice. To platí i pro ochranu proti korozi u stavebních prvků z oceli. Není-li v popisu konstrukce uvedeno jinak, je třeba použít kovové rozpěrné hmoždinky. Není-li stanoveno jinak, je používána minerální vlna stupně hořlavosti dle ČSN 0, bod tání 000 C. Je nutné dodržet stanovenou tloušťku izolační vrstvy a objemovou hmotnost. Další specifické příslušenství je uvedeno v příslušném katalogovém listu. Dále je třeba dbát všech ustanovení ve zkušebních protokolech, popř. posudku PVUS, jakož i technických údajů příslušného výrobce K min Typ skla Provedení Typ -... monolitické Typ -... monolitické s UV filtrem Typ -... dvojsklo z typu Typ -... dvojsklo z typu Typ -... monolitické s integrovaným UV filtrem Typ -... dvojsklo z typu 0 Typ -... neprůstřelné sklo Typ monolitické s oboustranným UV filtrem Dodávka V předem objednaných rozměrech, nelze dále upravovat. ~ 000 C t

20 Systémová konstrukce PROMGLS EW - 90 EI Technické údaje sklo Promat -SYSTEMGLS 0, PROMGLS, popř. PROMDRHT typ, d a max. rozměry viz tabulka uzavřený ocelový profil, popř. nerezová ocel výška neomezeno max. rozměry skla: 00 mm x 90 mm formát na výšku popř. na šířku I,9 m neomezeno max. rozm. skla: max. rozměry 0 mm x skla: 0 mm 00 mm x formát 90 mm na výšku formát n. na šířku na výšku popř. na šířku II C C,00 m 0/ 0/ mm,00 m 0/ / mm >,00 m,00 m spojovací profil připevněný šrouby výška / 0/ mm,00 m 0/ / mm >,00 m,00 m elastický pásek, mm x mm (u skla PROMDRHT vždy PROMSEL -PL, SK, d =, mm, šířka 0 mm) Promat -SYSTEMGLS-silikon (chem. neutrální) minerální vlna, min. stupeň hořlavosti, bod tání 000 C špalíčky z tvrdého dřeva, popř. PROMTECT, (jen dole), ks na jednu tabuli upínací destičky 0/0/ se šroubem 9 krycí profil (nerezová ocel, hliník nebo dřevo) 0 kovové rozpěrné hmoždinky s ocelovým šroubem M, rozteč 00 mm masivní stavební dílec plovoucí podlaha lehká příčka EI (t) nebo EW (t) omítka PROMSEL -PL, d =, mm přířez PROMTECT -H ocelový U-profil ocelový styčník s čepem s vnitřním závitem 9 spojovací U-profil se šrouby 0 vyříznutí v uzavřeném ocelovém profilu uzavřený ocelový profil s přivařenou spodní deskou a styčníkem rohový profil z ocelového plechu identifikační štítek ocelový prvek obložený deskami PROMTECT -H nebo -L Úřední doklad: Posudek PVUS č. 000, č. 00, č Hodnota požární odolnosti EW až EI 90 dle ČSN EN 0-. Detail rozměry (sklo Promat -SYSTEMGLS 0, typ ) d Výhody na první pohled ocelové profily s minimální pohledovou šířkou ( 0 mm) výhradně běžné ocelové prvky (žádné speciální profily) snadná montáž pomocí předem připraveného systému svařeného rámu nebo jednotlivých dílů, které lze jednoduše sešroubovat možnost vestavby systémových prosklených dveří PROMGLS jednokřídlých i dvoukřídlých podle katalog. listu.. 0 Detail vodorovný řez - Detail C svislý řez pomocná kotevní podložka Detail D montáž skla Důležité pokyny Systémová konstrukce PROMGLS je vhodná pro použití ve vnitřním prostředí. Systémovou konstrukci PROMGLS tvoří uzavřené ocelové profily () a skla Promat -SYSTEMGLS 0 nebo PROMGLS, popř. PROMDRHT (). V následující tabulce jsou uvedeny maximální rozměry jednotlivých tabulí podle požární odolnosti a typu použitého skla: typ skla požární odolnost tloušťka (d) max. rozměr Promat -SYSTEMGLS 0, typ : EW mm 00 x 90 mm EI 0 mm 00 x 90 mm Promat -SYSTEMGLS 0, typ : EI 0 mm 00 x 00 mm PROMGLS : EW 0 mm 000 x 000 mm EW 0 mm 00 x 000 mm EW mm 00 x 00 mm EW 0* mm 00 x 00 mm EW 90** mm 90 x 9 mm EI mm 00 x 000 mm EI 0 mm 00 x 00 mm EI mm 00 x 00 mm EI 0* mm 00 x 00 mm EI 90** mm 00 x 00 mm EI 90** mm 00 x 00 mm PROMDRHT : EW, EW 0 mm 00 x 000 mm*** EW mm,0 m*** * rámy z ocelových profilů je nutné obložit z desek PROMTECT -H, tl. mm ** rámy z ocelových profilů je nutné obložit z desek PROMTECT -H, tl. x mm *** u skla PROMDRHT jsou omezeny max. rozměry prosklené stěny v závislostí na poměru šířky a výšky - podrobné informace sdělí naše technické oddělení. 0

21 Systémová konstrukce PROMGLS EW - 90 EI Detail E svislý řez C-C 0 lternativa Je-li vzhledem k umístění skel nutno počítat s UV-zářením, např. ze svítidel nebo způsobeným slunečním zářením (i reflexí), musí být osazena skla Promat -SYS- TEMGLS 0 a PROMGLS, typ a s jednostranným nebo integrovaným UV-filtrem nebo typ 0 s oboustranným UV-filtrem, popř. jako izolační dvojskla - typ a. Při vestavbě je třeba dbát na správnou stranovou orientaci UV-filtru. Všechny uvedené typy skel mohou být dodány v různých speciálních provedeních podle požadavků na tepelně izolační, akustické a bezpečnostní vlastnosti. (viz technické údaje skel Promat -SYSTEMGLS 0, PROMGLS, PRO- MDRHT ). Přesné skladby skel sdělí na vyžádání naše technické oddělení. Osazení může provádět pouze námi vyškolení pracovníci. Je třeba dodržovat předpisy stanovené ve zkušebním protokolu a posudku PVUS a technické údaje k požárním sklům. Každé zasklení musí být trvale označeno výrobcem. K tomuto účelu slouží samolepící štítky (na vyžádání). 0 Detail F připojení k masivním stavebním dílcům 0 0 Detail G posuvné připojení k masivnímu stropu Detail Vyobrazené detaily platí při použití skla Promat -SYSTEMGLS 0, typ s max. rozměrem tabule 00 x 90 mm pro požární odolnosti EI 0 a EW. Délka prosklených stěn je neomezena, výška stěn je max.,0 m (neplatí u skla PROMDRHT ). Jednotlivé zasklené plochy mohou být libovolně rozděleny a uzpůsobeny architektonickým a konstrukčním požadavkům. Zasklení mohou být vytvořena z jednotlivých tabulí umístěných vedle sebe bez příčníků až do výšky,9 m (u skla Promat -SYSTEMGLS 0). Při použití stěn s výškou (až,00 m), kde musí být dvě nebo více tabulí uloženy nad sebou, mohou být rozměry horních tabulí max. 0 x 0 mm. Při použití ostatních požárních skel je nutné dodržet max. rozměry tabulí v tabulce. Horizontální příčníky zakrývají vodorovné spáry (mezi skly) nebo mohou být silikonem () nalepeny v ploše tabule, např. jako ochrana před nárazem nebo jako designerský prvek. Kromě uvedených požárních skel mohou být osazeny také desky PROMTECT jako plná výplň. Detaily a podrobné informace sdělí naše technické oddělení. Detail řez - Detail H připojení k masivnímu stavebnímu dílci (varianta) 9 Konstrukci tvoří přední a zadní rám z uzavřených ocelových profilů (), mezi kterými jsou umístěny tabule požárních skel (). Oba rámy jsou dodávány na stavbu jako předem připravená svařená konstrukce nebo mohou být rámy sešroubovány přímo na místě z jednotlivých uzavřených ocelových profilů (viz detail J). Rozměry uzavřených ocelových profilů () musí být stanoveny podle statického výpočtu. Minimální rozměry příčného průřezu jsou 0/0/ mm při výšce do,00 m, 0// mm při výšce do,00 m. Vestavba zasklení se provádí následovně: připevnění zadního rámu nahoře i dole (viz detail F) nalepení elastického pásku () na zadní rám usazení tabulí požárních skel () na distanční špalíčky () k zadnímu rámu (srov. detail D) nalepení elastického pásku () na přední rám umístění předního rámu před tabuli skla a připevnění nahoře i dole nanesení silikonu () Utěsnění po stranách se provádí minerální vlnou () a silikonem (). Další podrobnosti k vestavbě viz následující detaily. Detail C Pro připevnění rámu nahoře i dole existují různé možnosti (viz detail F). Spára mezi rámem a masivním stavebním dílcem je utěsněna minerální vlnou () a z vnější strany dotěsněna silikonem (). lternativně může být omítka () dotažena až k rámu. Detail D Každá tabule skla () je osazena na dvou distančních podložkách (). ž do montáže předního rámu mohou být tabule drženy ztužidly nebo upínacími destičkami se šrouby () k zadnímu rámu. Jako upínací destičky slouží vhodné pod- 00 ložky s nalepeným filcem. řez - Detail I připojení k masivnímu stavebnímu dílci, plovoucí podlaha 0

22 Systémová konstrukce PROMGLS EW - 90 EI Detail E U tabulí uspořádaných nad sebou jsou osazeny horní tabule vždy na distančních podložkách. Vodorovné spáry mohou zůstat otevřené nebo mohou být vyplněny silikonem (). Svislé příčníky mohou být uspořádány u průběžných tabulí i jako slepé příčky bez svislých spár. Z optických důvodů může být provedeno libovolné zakrytí ocelových provilů z nerezové oceli, hliníku nebo ze dřeva (9). Krycí profily mohou být připevněny šrouby nebo klipsy, popř. přilepeny. Detail F Uzavřené ocelové profily () mohou být různě připojeny k masivním stavebním dílcům (). Detail F zobrazuje přímé připevnění profilů pomocí šroubů a kovových hmoždinek (0). Volitelně může být provedeno šroubové spojení viditelné (vlevo) nebo skryté v uzavřeném profilu (vpravo). Spára mezi rámem a masivním stavebním dílcem je vytvořena podle detailu C, osazení skla podle detailu Detail J montáž pomocí šroubů 0 řez - Detail K svislý řez výřez 9 9 C C řez C-C Detail L příčník 9 9 a D. Detail G Prosklená konstrukce PROMGLS a její napojení na stavební dílce musí být staticky a požárně řešeno tak, aby do konstrukce nebylo vnášeno, kromě vlastní hmotnosti, žádné přídavné svislé zatížení. Kromě pevného připojení k masivnímu stropu podle detailu F lze vytvořit posuvné připojení ke stropu podle detailu G, které se provádí v případech, kdy je počítáno s větším průhybem masivního stropu, aby se zabránilo vnášení zatížení do konstrukce prosklené stěny. Detail ukazuje princip řešení takového připojení, přesné řešení sdělí na vyžádání naše technické oddělení. Detail H lternativně lze připevnění obou profilů () k masivnímu stavebnímu dílci provést pomocí ocelového styčníku () s navařeným čepem s vnitřním závitem. Ocelový styčník je přivařen k zadnímu uzavřenému profilu a jeho připevnění k masivnímu stavebnímu dílci se provádí kovovými hmoždinkami s ocelovými šrouby (0). Po osazení skleněných tabulí se přední ocelové uzavřené profily () s předvrtanými otvory osadí na čepy styčníků k nimž se přišroubují. V zásadě mohou tabule () stát také na impregnovaném přířezu PROMTECT -H () a distančních podložkách () (vždy ks na tabuli skla). Přířez () se používá k ochraně spodního okraje skla před vlhkostí (např. voda v omítce). Detail I Prosklená stěna může být připevněna k masivní nosné konstrukci stropu nebo podlahy pomocí podpěrných sloupků z uzavřených ocelových profilů s přivařenou spodní deskou () a ocelovým styčníkem (). Toto provedení umožňuje montáž prosklené stěny po provedení vrstev čisté podlahy. 0 9 Detail J Zadní i přední ocelový rám lze vyrobit jako svařovaný nebo z jednotlivých dílů. V detailu J je zobrazen průběh montáže v případě, kdy je přední rám vyroben z dílů. Detail M podhled pata Detail K Připojení vodorovně probíhajícího profilu rámu k masivnímu stavebnímu dílci se provádí způsobem, který je uveden v detailu H. Svislé spáry jsou zakryty uzavřenými ocelovými profily () následovně: uzavřený ocelový profil () přiříznout na přesnou délku shora v horní části profilu () vytvořit příslušný výřez (0) pro spojovací U profil na profil () nalepit elastický pásek () přišroubovat spojovací U profil (9) k vodorovným horním a dolním profilům spáru dotěsnit těsnící hmotou ze silikonu (). Detail N připojení k lehkým příčkám Detail L Vodorovné spáry mezi tabulemi sklel jsou zakryty uzavřenými ocelovými profily (), které jsou přišroubovány ke svislým dílům rámu () pomocí spojovacích U profilů (9) stejným způsobem jako svislé profily podle popisu k detailu K. Pokud je nutné použít vodorovný profil () z optických důvodů nebo jako ochrana před nárazem v místech, kde nebude spára mezi skly, nemusí být příčné profily z požárně technických důvodů přišroubovány ke svislým profilům. 0

23 Systémová konstrukce PROMGLS EW - 90 EI Příčný profil () s elastickým páskem () je možné v tomto případě nalepit pomocí silikonu () přímo na tabuli skla. Pohled Detail M Pata sešroubované konstrukce rámu je zobrazena v detailu M. Hmotnost jedné tabule je přenesena na masivní stavební dílec vždy dvěma ocelovými styčníky () přes distanční podložky (). Ocelové styčníky (), popř. distanční podložky () je nutné umístit vždy cca 00 mm od svislého okraje skla. Detail O vytvoření rohu 90 Detail N Systémová konstrukce PROMGLS může souvisle navazovat na lehkou příčku () s příslušnou požární odolností a to ve směru příčky nebo i v příčném směru. Odpovídajícím způsobem je také možné zabudování jednotlivých prvků zasklení do již existujících lehkých příček. Zvolením vhodných uzavřených profilů () může být tloušťka prvků stěny PROMGLS přesně přizpůsobena tloušťce lehké příčky. V případě napojení prosklené konstrukce na příčku ve stejném směru, jsou do ostění příčky vsazeny přířezy PROMTECT -H () s páskami PROM- SEL -PL () a přišroubovány k ocelovým sloupkům příčky (obrázek vlevo). Detail O 0 Detail P vytvoření rohu >90 až <0 Rohy prosklené konstrukce mohou být vytvořeny s rozdílnými úhly tak, aby zasklení mohla být přizpůsobena místním podmínkám a architektonickému záměru. Při provedení rohu s úhlem 90 jsou k masivním stavebním dílcům připevněny nejdříve vodorovné profily () podle detailu F nebo H a k nim připevněny zadní svislé profily (). Přířez PROMTECT -H () je přilepen k zadním svislým profilům () pomocí lepidla Promat K. Po osazení skel je svislá spára mezi skly vyplněna silikonem (). Dále jsou připevněny přední svislé profily podle detailu J a K a k těmto svislým profilům je připevněn (zavěšen) předem naohýbaný rohový profil z ocelového plechu () vyplněný minerální vlnou () (viz pohled ). Detail P Základní postup montáže rámové konstrukce při vytvoření rohu s úhlem nad 90 do 0 je stejný jako v detailu O. Zbylé meziprostory rohu jsou utěsněny minerální vlnou () a následně uzavřeny rohovým profilem z ocelového plechu (). Spára mezi zadními profily () je vyplněna silikonem (). Detail Q Provedení ocelové konstrukce prosklení může být také z předem připravených svařených rámů, z jedné i z obou stran prosklení, které jsou navzájem sešrou- Detail Q spojovací profil bovány pomocí spojovacích profilů (). V případě rozbití skla je třeba vyjmout celou konstrukci rámu. ť už je systémová konstrukce PROMGLS vyrobena jako svařovaná rámová konstrukce, jako konstrukce sešroubovaná z jednotlivých dílů, jako konstrukce z předem připravených svařovaných rámových dílců spojovaných pomocí spojovacích profilů nebo jako kombinace uvedených možností, je vždy provedena v závislosti na formátu zasklení, možnostech přepravy a místních podmínkách na stavbě. Detail R 0 Prosklená stěna může být ve své horní části, popř. boční části, ukotvena k opláštěným ocelovým profilům, které musejí splňovat požární odolnost s parametrem R (t) minimálně shodnou s požární odolností prosklené stěny EI (t) nebo EW (t). Detail R zobrazuje možné varianty ukotvení. Opláštění ocelového profilu musí být provedeno podle katalogového listu, popř.. Detail R napojení na ocelový prvek Detail S neprůhledná výplň z desky PROMTECT Detail S Některé části prosklené stěny mohou být provedeny s pevnou neprůhlednou výplní. Pro tuto výplň je možné použít požárně ochranné desky PROM- TECT -H, které jsou osazeny většinou jako součást nadpraží či parapetu, popř. v místě zdvojené podlahy či podhledu. Provedení včetně tloušťky desek zobrazené v detailu S platí pouze pro požární odolnost max. EW 0 a EI 0. Maximální rozměry pevných výplní a tloušťky desek pro vyšší požární odolnosti sdělí na vyžádání naše technické oddělení. Povrch desek PROMTECT -H je možné upravit různými způsoby, např. nátěrem, tapetou nebo opláštěním z hliníkového či nerezového plechu. 0

24 Celoprosklená systémová stěna PROMGLS EI 0 (EW ) EI 0. Technické údaje pro EI 0 a EW sklo Promat -SYSTEMGLS 0, s C hranou: typ, d = mm, 90 x 00 mm typ, d = mm, 00 x 00 mm pro EI 0 sklo Promat -SYSTEMGLS 0, s C hranou: typ, d = mm, 00 x 00 mm sloupky dle statického výpočtu ze zdiva (var. ), b mm, d 0 mm nebo zdiva (var. ), b 0 mm, d mm nebo železobetonu b 0 mm, d 0 mm těsnící hmota Promat -SYSTEMGLS-silikon (chem. neutrální) špalíčky z tvrdého dřeva nebo PROMTECT -H přířez PROMTECT -H, d 0 mm přířez PROMTECT -H, d = mm plastové hmoždinky s vruty libovolné zakrytí spár z nerezové oceli, hliníku, dřeva nebo plastu 9 vyrovnávací malta 0 omítka, alternativně zakrytí z nerezové oceli, hliníku, dřeva nebo plastu identifikační štítek Úřední doklad: Posudek PVUS č. 000, č Hodnota požární odolnosti 9 řez - -0 řez C-C max. rozměry skla: 90 mm x 00 mm Detail rozměry (sklo Promat -SYSTEMGLS 0, typ ) Detail připojení ke stěně, sloupek 0 0 řez - b C C 9 0 řez - 0 0,0 m d EI 0 (EW ) a EI 0 dle ČSN EN 0-. Výhody na první pohled maximální výška,0 m bezrámová vestavba mezi masivní prvky vodorovné spáry jsou vyplněny silikonem. Důležité pokyny Celoprosklená stěna se používá v interiéru budov. Je-li vzhledem k umístění skel nutno počítat s UV-zářením, např. ze svítidel nebo způsobeným slunečním zářením (i reflexí), musí být osazena skla Promat -SYSTEMGLS, typ a s jednostranným nebo integrovaným UV-filtrem, popř. typ 0 s oboustranným UV-filtrem. Při vestavbě je třeba dbát na správnou stranovou orientaci. Celoprosklená stěna může být vyrobena bez viditelných zasklívacích lišt. Za pomoci podložek () jsou na sebe postaveny jednotlivé tabule až do max. výšky, m. Vodorovné spáry jsou vyplněny silikonem (). Každá konstrukce musí být trvale označena. K tomuto účelu slouží samolepící štítky (na vyžádání). Detail Maximální formáty skla Promat -SYSTEMGLS 0 jsou 90 x 00 mm (typ pouze 00 x 00 mm), u skla Promat -SYSTEMGLS 0 maximálně 00 x 00 mm. Při použití sloupků () může být vytvořeno zasklení neomezené délky. Detail Tabule skla Promat -SYSTEMGLS () budou osazeny do předem připravených otvorů. Pokud jsou vytvořeny otvory dodatečně, je nutné ostění vyrovnat pomocí malty (9) a přířezů PROMTECT -H (). Tabule budou osazeny mezi zasklívací lišty z přířezů PROMTECT -H (). Povrch přířezů PROMTECT -H může být upraven jako okolní povrch stěn a stropů, může být zatmelen a opatřen nátěrem nebo omítkou, popř. tapetou. lternativně lze dodatečně nalepit nebo přišroubovat krycí profily (0). Stejným způsobem jsou tabule připevněny na sloupcích (). V případě hladkého ostění mohou být přířezy () a vyrovnávací malta (9) vynechány (řez - vpravo). Detail C Horizontální spáry jsou vyplněny silikonem dle detailu C. Pro všechna zasklení se silikonovou spárou jsou dodávány tabule skla Promat -SYSTEMGLS s C-hranou (nutno uvést v objednávce). Takto upravené sklo má řezné hrany chráněny stříbrnou páskou, která nesmí být odstraněna ani poškozena. Šířka horizontálních spár je 0 mm. Spáry je třeba zcela vyplnit silikonem, dobře utěsnit a vyhladit. Po vytvrzení lze odstranit přebytečný silikon. Je-li z optických důvodů požadováno zvýraznění spár, mohou být opatřeny krycí lištou libovolné tloušťky a šířky (). Krycí lišta se přilepí na sklo pomocí silikonu (). Detail D Celoprosklená stěna může být po stranách připojena k lehkým příčkám. Detailní údaje viz konstrukce. (detail N). 0 Detail C spáry mezi skly Detail D připojení k lehkým příčkám 0

25 Celoprosklená systémová konstrukce PROMGLS EI 0 (EW ) EI 0. Technické údaje neomezeno pro EI 0 a EW sklo Promat -SYSTEMGLS 0, s C hranou: typ, d = mm, 00 x 90 mm typ, d = mm, 00 x 00 mm pro EI 0 sklo Promat -SYSTEMGLS 0, s C hranou: typ, d = mm, 00 x 00 mm uzavřený ocelový profil 0/ 0/ mm elastický pásek, mm x mm Promat -SYSTEMGLS-silikon (chem. neutrální) minerální vlna, min. stupeň hořlavosti, bod tání 000 C přířez PROMTECT -H, d = mm přířez PROMTECT -H, d 0 mm špalíčky z tvrdého dřeva nebo PROMTECT -H, jen dole (ks na tabuli) 9 pásek PROMSEL -PL 0 plastové hmoždinky s vruty omítka případné krycí profily z nerezové oceli, hliníku, dřeva nebo plastu případné zakrytí spár z nerezové oceli, hliníku, dřeva nebo plastu identifikační štítek vyrovnávací malta Úřední doklad: Posudek PVUS č. 000, č Hodnota požární odolnosti EI 0 (EW ) a EI 0 dle ČSN EN max. rozměry skla: 00 mm x 90 mm C C 0 mm,0 m E E D D,9 m,0 m,9 m Důležité pokyny Uvedené patentované požárně ochranné zasklení umožňuje vytvořit prosklenou stěnu až do výšky,9 m (EI 0, EW ) a, m (EI 0) při neomezené délce. Zasklení se vyznačuje maximální průhledností a splňuje veškeré architektonické požadavky, neboť svislé spáry jsou vyplněny pouze silikonem a z hlediska požární ochrany nevyžadují žádné dodatečné krytí. Celoprosklená systémová stěna PROMGLS je určena do interiéru budov. Je-li vzhledem k umístění skel nutno počítat s UV-zářením, např. ze svítidel nebo způsobeným slunečním zářením (i reflexí), musí být osazena skla Promat -SYS- TEMGLS, typ a s jednostranným nebo integrovaným UV-filtrem, popř. typ 0 s oboustranným UV-filtrem. Při vestavbě je třeba dbát na správnou stranovou orientaci UV-filtru. Osazení smí provádět pouze námi vyškolení pracovníci. Je třeba dodržovat předpisy stanovené ve zkušebním protokolu a posudku PVUS a technické údaje ke sklům Promat -SYSTEMGLS. Každá konstrukce musí být trvale označena. K tomuto účelu slouží samolepící štítky (na vyžádání). 0 mm Detail rozměry (sklo Promat -SYSTEMGLS 0, typ ) Detail Délka zasklení není omezena. Maximální formát skla Promat -SYSTEMGLS 0 je 00 x 90 mm (typ pouze 00 x 00 mm) a skla Promat -SYSTEM- GLS 0 max. 00 x 00 mm. Šířka tabule v místě připojení ke stěně musí být 0 mm. Je-li světlá výška >,9 m, popř. >,0 m (EI 0), bude zasklení postaveno na zděný nebo betonový parapet (viz také detail D). -0 Detail Šířka svislých spár je 0 mm. V místě všech viditelných silikonových spár musí mít sklo Promat -SYSTEMGLS speciálně upravenou C hranu (nutno uvést v objednávce!). V žádném případě nesmí být odstraněna stříbrná páska na řezné hraně skla. Spáry je třeba zcela vyplnit silikonem, dobře utěsnit a vyhladit. Teprve po zatvrdnutí je možné odstranit přebytečný silikon. Je-li z optických důvodů požadováno zvýraznění spár, mohou být opatřeny krycí lištou libovolné tloušťky a šířky (). Krycí lišta se přilepí na sklo pomocí silikonu (). řez - řez - Detail C Každá tabule stojí na dvou distančních podložkách () a je kotvena nahoře i dole mezi dva uzavřené ocelové profily (). Uzavřené ocelové profily mohou být připevněny k masivním stavebním dílcům různými způsoby - viz katalogový list.. Detail připojení ke stěně Detail C svislý řez 0

26 Celoprosklená systémová konstrukce PROMGLS EI 0 (EW ) EI 0. Detail D 0 0 řez C-C řez E-E 00 lternativně lze prosklení provést bez uzavřených ocelových profilů (). Tabule skla Promat -SYSTEMGLS () mohou být osazeny do zasklívacích lišt z přířezů PROMTECT -H (). V případě dodatečně vytvořených otvorů, je nutné ostění vyrovnat pomocí pomocí malty () a přířezů PROMTECT -H (). Povrch zasklívacích lišt může být upraven jako okolní povrch stěn a stropů, může být zatmelen a opatřen nátěrem nebo omítkou, popř. tapetou. Dodatečně lze také nalepit nebo přišroubovat krycí profily (). Ve zvláštních případech je také možné sklo osadit do přesně vytvořené drážky hluboké minimálně mm v masivní konstrukci. Toto řešení umožňuje např. dodatečnou vestavbu do obkladu z přírodního kamene. Detail E Prosklená stěna může navazovat v podélném i příčném směru na lehké příčky. Stěnový C-profil se celoplošně polepí páskem PROMSEL -PL (9) a ostění se uzavře přířezem PROMTECT -H (). Sklo Promat -SYSTEMGLS je možné osadit buď do přířezů PROMTECT -H () nebo do uzavřených ocelových profilů (viz detail N, katalogový list.). Detail F Prosklení může být v podélném směru alternativně provedeno i pod různými řez D-D/C-C řez D-D/C-C úhly mezi 90 a 0, čímž je dosaženo optimálního využití prostoru a přizpůsobení daným podmínkám. Díky tomu lze konstruovat vše, od polygonu až po lomenice. Detail D připojení k masivní stěně 9 0 Detail G Při provedení rohů (90 až 0 ) jsou jednotlivé tabule skla osazeny pod odpovídajícím úhlem a následně ukotveny k podlaze a stropu dle detailu C, popř. D a svislé spáry jsou vyplněny silikonem (). Z optických důvodů a z důvodů ochrany řezné hrany je spára následně překryta () prvkem z nerezi, hliníku, dřeva nebo PVC, které jsou přilepeny pomocí silikonu (). řez C-C řez C-C 0 Detail E připojení k lehkým příčkám Detail F zalomené prosklení 0 90 > 90 až < 0 bod bod 0 Detail G detail provedení rohu 0

27 Celoprosklená systémová stěna PROMGLS EI 0 (EW ) EI 0. Technické údaje 0 0 C C Detail svislý řez neomezená max. rozměry skla: 90 mm x 00 mm,9 m Detail rozměry (sklo Promat -SYSTEMGLS 0, typ ) řez D-D 9 řez - D D Detail C spáry mezi skly řez C-C -0 řez - 0 Detail D vodorovný řez 0 Detail E připojení ke stěně, m 0 0 d pro EI 0 a EW sklo Promat -SYSTEMGLS 0, s C hranou: typ, d = mm, 90 x 00 mm typ, d = mm, 0 x 00 mm pro EI 0 sklo Promat -SYSTEMGLS 0, s C hranou: typ, d = mm, 00 x 00 mm uzavřený ocelový profil, popř. z nerezové oceli výška 0/ 0/ mm,00 m 0/ / mm >,00 m, m (pro variantu EI 0 s obkladem PROMTECT -H, tl. mm) přířez PROMTECT -H, d = mm přířez PROMTECT -H, d 0 mm těsnící hmota Promat -SYSTEMGLS-silikon (chem. neutrální) elastický pásek, mm x mm zakrytí spár z nerezové oceli, hliníku, dřeva nebo plastu špalíčky z tvrdého dřeva nebo PROMTECT -H 9 identifikační štítek 0 masivní stavební dílec plastové hmoždinky s vruty minerální vlna, min. stupeň hořlavosti, bod tání 000 C vyrovnávací malta omítka nebo zakrytí z nerezové oceli, hliníku, dřeva nebo plastu Úřední doklad: Posudek PVUS č. 000, č Hodnota požární odolnosti EI 0 (EW ) a EI 0 dle ČSN EN 0-. Důležité pokyny Uvedené patentované požárně ochranné zasklení se vyznačuje maximální průhledností a splňuje veškeré architektonické požadavky. Celoprosklená systémová stěna PROMGLS je určena do interiéru budov. Je-li vzhledem k umístění skel nutno počítat s UV-zářením, např. ze svítidel nebo způsobeným slunečním zářením (i reflexí), musí být osazena skla Promat -SYS- TEMGLS, typ nebo s jednostranným nebo integrovaným UV-filtrem, popř. typ 0 s oboustranným UV-filtrem. Při vestavbě je třeba dbát na správnou stranovou orientaci UV-filtru. Osazení smí provádět pouze námi vyškolení pracovníci. Je třeba dodržovat předpisy stanovené ve zkušebním protokolu a posudku PVUS a technické údaje ke sklům Promat -SYSTEMGLS. Detail Délka zasklení není omezena. Maximální formáty skla Promat -SYSTEM- GLS 0 jsou 90 x 00 mm (typ pouze 0 x 00 mm), u skla Promat - -SYSTEMGLS 0 maximálně 00 x 00 mm. Maximální výška konstrukce je, m (rozměr rámu). Při větších výškách otvoru je zasklení postaveno na zděný nebo betonový parapet. Upozornění: U varianty pro EI 0 musí být ocelové rámy obloženy deskami PROMTECT -H, tl. mm (detaily na vyžádání). Detail Konstrukci tvoří přední a zadní rám z uzavřených ocelových profilů (), mezi kterými jsou umístěny tabule skla (). Oba rámy jsou dodávány na stavbu jako předem připravená svařená konstrukce nebo mohou být rámy sešroubovány přímo na místě z jednotlivých uzavřených ocelových profilů. Pro vytvoření a připevnění rámu existují různé možnosti. Konstrukční detaily ke spojovacím profilům viz konstrukce.. Rozměry uzavřených ocelových profilů () musí být stanoveny podle statického výpočtu. Minimální rozměry použitého profilu jsou 0/0/ mm. Detail C Stejným způsobem jako u konstrukce. bude při montáži osazena horní tabule skla vždy na distanční podložky (). Šířka vodorovných spár je 0 mm. V žádném případě nesmí být odstraněna stříbrná páska na řezné hraně skla. Spáry je třeba zcela vyplnit silikonem (), dobře utěsnit a vyhladit. Je-li z optických důvodů požadováno zvýraznění spár, mohou být tyto opatřeny zakrytím (). V místě veškerých viditelných silikonových spár musí mít sklo Promat -SYSTEMGLS speciálně upravenou C hranu (nutno uvést v objednávce!). Detail D Svislé spáry budou zakryty uzavřenými ocelovými profily () a nebudou vyplněny silikonem. Detail E oční připojení může být provedeno pomocí uzavřených ocelových profilů () (viz konstrukce., detail ) nebo pomocí přířezů PROMTECT -H (,) stejným způsobem jako u konstrukce., detail D.
