1 Předběžná studie proveditelnosti využití tepla u BPS Žamberk Předběžná studie proveditelnosti využití tepla u bioplynové stanice MORAVSKÁ TŘEBOVÁ ZÁŘÍ 2013

2 Zpracovatel: SEVEn, Středisko pro efektivní využívání energie, o.p.s. Americká 579/17, Praha 2 T: F: seven@svn.cz Internet: Kolektiv autorů: Ing. Tomáš Voříšek, Ing. Bohuslav Málek (Externí spolupráce: Ing. Karel Štěbeták K Projekt) Dovětek: Tato studie je součástí veřejně dostupného výstupu D 3.5 projektu BiogasHeat. Projekt je podporován Evropskou komisí v rámci programu Intelligent Energy for Europe (IEE). Výhradní odpovědnost za obsah tohoto dokumentu přebírají jeho autoři. Obsah materiálu nevyjadřuje stanovisko Evropské unie. Agentura EACI (Výkonná agentura pro konkurenceschopnost a inovace), která program IEE administruje, ani Evropská komise nejsou zodpovědné za jakékoliv využití informací obsažených v této publikaci. Pracovní aktivity projektu BiogasHeat probíhají současně v 9 zemích EU a více informací o něm je možné nalézt na internetových stránkách Září

3 Obsah 1 Úvod - předběžná studie proveditelnosti 4 2 Informace o bioplynové stanici Umístění Technické informace Ekonomické informace (motivující k využití tepla z BPS) 7 3 Stávající míra užití tepla z BPS 8 4 Popis a stručná analýza možností využití tepla z BPS (s výběrem detailněji dále hodnocených) Stávající spotřeby tepla v areálu farmy Nové možné odběry tepla (v blízkém či vzdáleném okolí od BPS) 9 5 Podrobné posouzení vybraných možností využití tepla z BPS Technické řešení Varianta 1: Optimalizace zapojení ORC zařízení na dodávku tepla z KGJ Varianta 2: Výstavba teplovodu a krytí části tepelných potřeb armádního areálu VSŠ a VOŠ MO v Moravské Třebové Ekonomické hodnocení Rámcové právní podmínky Sociální hlediska Finanční hlediska Ekologické efekty 15 6 Souhrn předběžné studie proveditelnosti 16 7 Závěry a doporučení dalšího postupu provozovateli bioplynové stanice 17 Příloha 1: Jak postupovat při uplaťnování nároku na provozní podporu za výrobu elektřiny v režimu KVET 18 Definice užitečného tepla 18 Výpočtová metodika procesu KVET 18 Uznatelné způsoby užití tepla pro BPS 19 Způsob prokazování 22 Příloha 2: Výkres navrhovaného nového zapojení ORC jednotky 23 Září

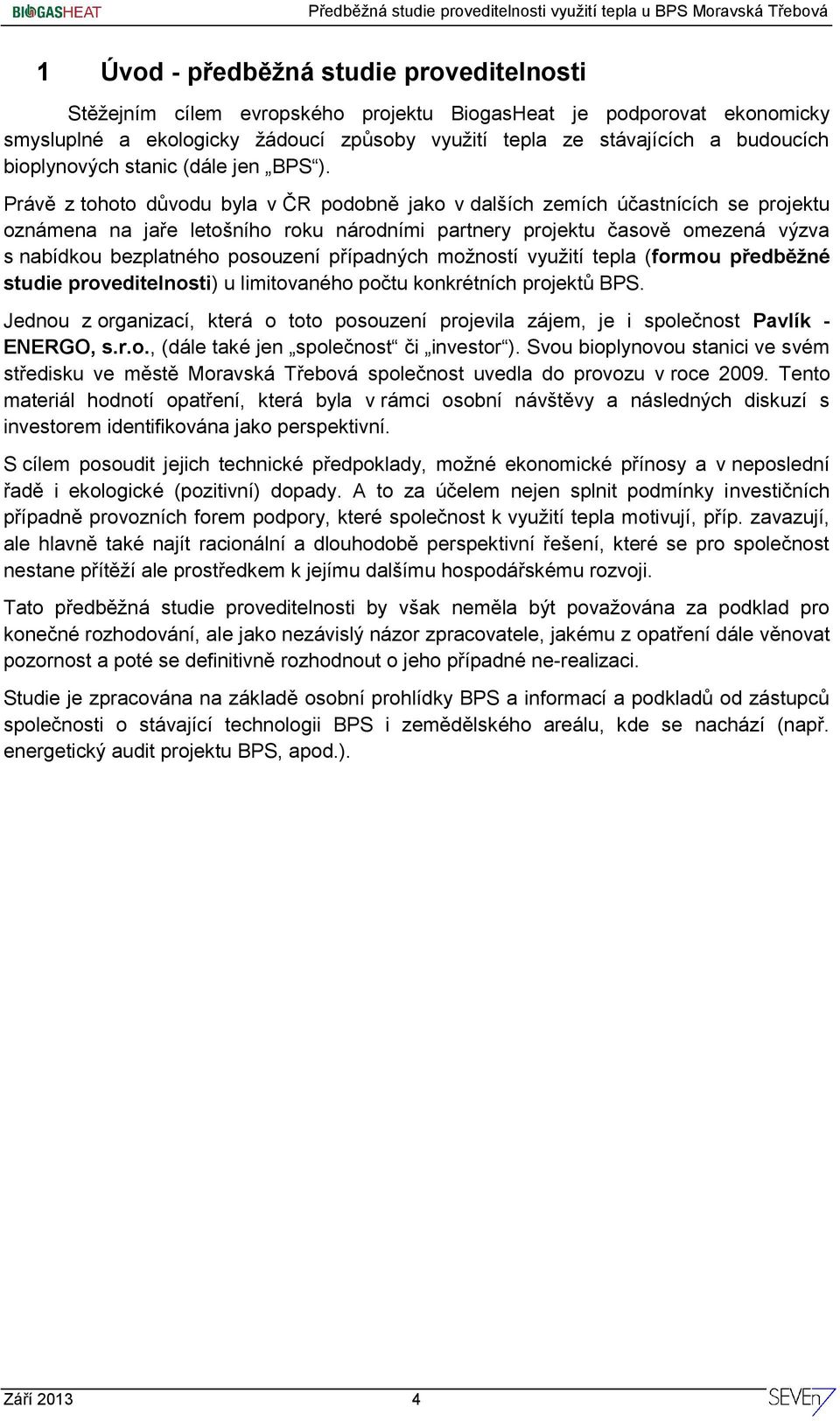

4 1 Úvod - předběžná studie proveditelnosti Stěžejním cílem evropského projektu BiogasHeat je podporovat ekonomicky smysluplné a ekologicky žádoucí způsoby využití tepla ze stávajících a budoucích bioplynových stanic (dále jen BPS ). Právě z tohoto důvodu byla v ČR podobně jako v dalších zemích účastnících se projektu oznámena na jaře letošního roku národními partnery projektu časově omezená výzva s nabídkou bezplatného posouzení případných možností využití tepla (formou předběžné studie proveditelnosti) u limitovaného počtu konkrétních projektů BPS. Jednou z organizací, která o toto posouzení projevila zájem, je i společnost Pavlík - ENERGO, s.r.o., (dále také jen společnost či investor ). Svou bioplynovou stanici ve svém středisku ve městě Moravská Třebová společnost uvedla do provozu v roce Tento materiál hodnotí opatření, která byla v rámci osobní návštěvy a následných diskuzí s investorem identifikována jako perspektivní. S cílem posoudit jejich technické předpoklady, možné ekonomické přínosy a v neposlední řadě i ekologické (pozitivní) dopady. A to za účelem nejen splnit podmínky investičních případně provozních forem podpory, které společnost k využití tepla motivují, příp. zavazují, ale hlavně také najít racionální a dlouhodobě perspektivní řešení, které se pro společnost nestane přítěží ale prostředkem k jejímu dalšímu hospodářskému rozvoji. Tato předběžná studie proveditelnosti by však neměla být považována za podklad pro konečné rozhodování, ale jako nezávislý názor zpracovatele, jakému z opatření dále věnovat pozornost a poté se definitivně rozhodnout o jeho případné ne-realizaci. Studie je zpracována na základě osobní prohlídky BPS a informací a podkladů od zástupců společnosti o stávající technologii BPS i zemědělského areálu, kde se nachází (např. energetický audit projektu BPS, apod.). Září

5 2 Informace o bioplynové stanici 2.1 Umístění Předběžná studie proveditelnosti využití tepla u BPS Moravská Třebová Bioplynová stanice byla postavena v prostorech zemědělského areálu (GPS: 49 45'7.932"N, 16 39'55.957"E) ležícím na jižním okraji města Moravská Třebová. AREÁL FIRMY Pavlík - ENERGO UMÍSTĚNÍ BPS 2.2 Technické informace Obr. č. 1: Přehledná situace umístění BPS Bioplynová stanice byla v areálu podniku v Moravské Třebové zprovozněna v roce Investor se rozhodl pro patentovanou technologii Hochreiter, kterou na českém trhu nabízí české zastoupení společnosti Johann Hochreiter s.r.o. (v době výstavby jím však byl ještě původní licenční partner společnost Agri Fair s.r.o.). Jedná se o BPS, sloužící k výrobě bioplynu a jeho následnému energetickému využití, která je navázaná na stávající zemědělský areál. Vstupními surovinami pro fermentaci jsou kukuřičná siláž (28-30 t/den) pěstovaná na obhospodařované orné půdě, chlévská mrva skotu (25 t/mw), siláž (15 t/mw) a hnůj (8 t/mw). Siláže jsou uskladňovány v silážních žlabech v těsné blízkosti bioplynové stanice. Samotná stanice se sestává z jednoho primárního betonového anaerobního fermentoru průměru 40m a výšky 6m (účinná 5,4 m), konstrukce kruh v kruhu, průměr vnitřního fermentoru 22 m. Užitný objem hlavního fermentoru bioplynu činí m³. Z fermentoru bioplynové stanice přetéká vykvašený substrát přepadovým potrubím do dofermentoru (dokvašovací jímka). Vnitřní fermentor je plynotěsně uzavřen kuželovitě řezanými fóliemi ve dvou vrstvách, které vytváří prostor pro meziskladování produkovaného bioplynu. Poslední jímkou je koncový sklad digestátu, který je tvořen také betonovou jímkou, stejných parametrů jako fermentor. Substrát z dofermentoru zde přetéká přepadovým potrubím, jímky jsou však tak propojený potrubím tlakovým. Zastřešený prostor mezi fermentorem a koncovým skladem je využitý k umístění čerpacího centra, umožňující přečerpávání substrátu mezi fermentory, koncovým skladem, vstupní jímkou a jímkou na silážní šťávy. Fermentor je Září

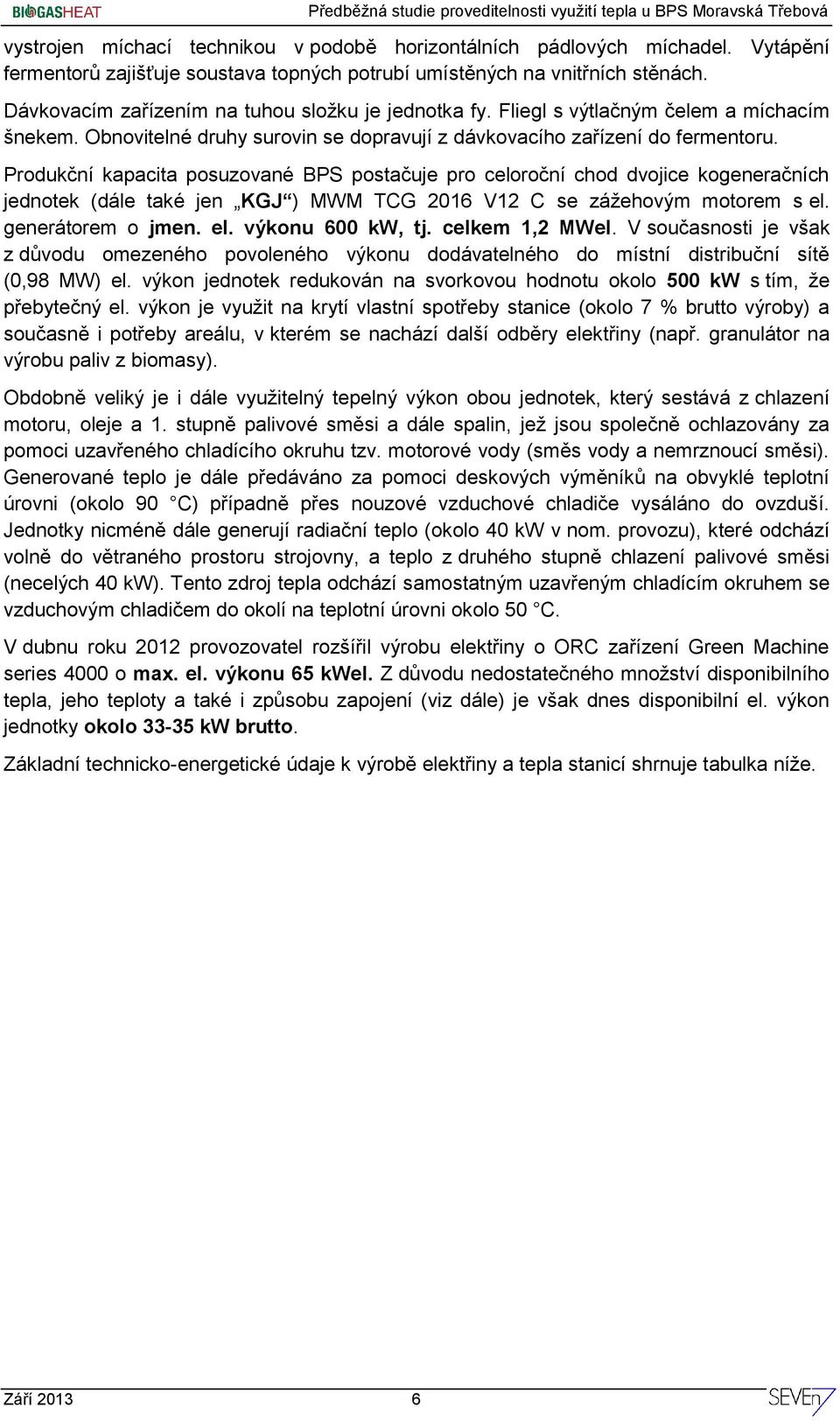

6 vystrojen míchací technikou v podobě horizontálních pádlových míchadel. Vytápění fermentorů zajišťuje soustava topných potrubí umístěných na vnitřních stěnách. Dávkovacím zařízením na tuhou složku je jednotka fy. Fliegl s výtlačným čelem a míchacím šnekem. Obnovitelné druhy surovin se dopravují z dávkovacího zařízení do fermentoru. Produkční kapacita posuzované BPS postačuje pro celoroční chod dvojice kogeneračních jednotek (dále také jen KGJ ) MWM TCG 2016 V12 C se zážehovým motorem s el. generátorem o jmen. el. výkonu 600 kw, tj. celkem 1,2 MWel. V současnosti je však z důvodu omezeného povoleného výkonu dodávatelného do místní distribuční sítě (0,98 MW) el. výkon jednotek redukován na svorkovou hodnotu okolo 500 kw s tím, že přebytečný el. výkon je využit na krytí vlastní spotřeby stanice (okolo 7 % brutto výroby) a současně i potřeby areálu, v kterém se nachází další odběry elektřiny (např. granulátor na výrobu paliv z biomasy). Obdobně veliký je i dále využitelný tepelný výkon obou jednotek, který sestává z chlazení motoru, oleje a 1. stupně palivové směsi a dále spalin, jež jsou společně ochlazovány za pomoci uzavřeného chladícího okruhu tzv. motorové vody (směs vody a nemrznoucí směsi). Generované teplo je dále předáváno za pomoci deskových výměníků na obvyklé teplotní úrovni (okolo 90 C) případně přes nouzové vzduchové chladiče vysáláno do ovzduší. Jednotky nicméně dále generují radiační teplo (okolo 40 kw v nom. provozu), které odchází volně do větraného prostoru strojovny, a teplo z druhého stupně chlazení palivové směsi (necelých 40 kw). Tento zdroj tepla odchází samostatným uzavřeným chladícím okruhem se vzduchovým chladičem do okolí na teplotní úrovni okolo 50 C. V dubnu roku 2012 provozovatel rozšířil výrobu elektřiny o ORC zařízení Green Machine series 4000 o max. el. výkonu 65 kwel. Z důvodu nedostatečného množství disponibilního tepla, jeho teploty a také i způsobu zapojení (viz dále) je však dnes disponibilní el. výkon jednotky okolo kw brutto. Základní technicko-energetické údaje k výrobě elektřiny a tepla stanicí shrnuje tabulka níže. Září

7 Tab. č. 1 - Základní technické parametry instalovaných zdrojů el. a tepelné energie na BPS Zdroj KGJ MWM TCG 2016 V12 C KGJ MWM TCG 2016 V12 C ORC Green Machine SERIES 4000 Jmenovitý / reálný el. výkon brutto [kw] 600 / ~ / ~ / 33(35) 2) Jmenovitá / reálná el. účinnost brutto [%] 42,5 / 40 42,5 / 40 ~ 7 2) Jmenovitý / reálný využitelný tepelný výkon [kw] 608 / ~ / 500-3) z toho: chlazení motoru, oleje a 1. stupně pal. směsi 305 / ~ / ~ 250 spaliny 1) 303 / ~ / ~ 250 Předpokládaná roční výroby elektřiny brutto / netto [GWh] 8 / 7,4 4) 0,26 / 0,19 Předpokládaná roční výroba tepla brutto / netto [GWh] 8 / 6,8 4) - 1) Při vychlazení spalin na teplotu ~ 150 C 2) El. výkon a účinnost ORC zařízení je uváděna pro stávající režim provozu bez započtení vlastní spotřeby el. energie samotnou jednotkou (reprezentuje dle dodavatele 7 až 9 % brutto výroby podle venkovní teploty a aktuálního výkonu) a dále pak chladícího okruhu zahrnujícího čerpadlo a vzduchové ventilátory pro vysálání zbytkového tepla do ovzduší (vyžaduje si další jednotky kilowatt odpovídající cca 2-3 % odváděného zbytkového tepla). 3) Chladící okruh ORC odvádí z kondenzátoru jednotky teplo ve formě směsi vody a nemrznoucí směsi ohřáté od cca 15 až více než 50 C v závislosti na teplotě primárního zdroje tepla a teplotě okolí, jeho využití tedy pro další účely zanedbáváme 4) Vlastní technologická spotřeba elektřiny stanicí předpokládána ve výši 7 % brutto výroby, v případě spotřeby tepla pak 15 % jeho brutto výroby na KGJ. 2.3 Ekonomické informace (motivující k využití tepla z BPS) Provozovatelé bioplynových stanic jsou dnes buď ekonomicky motivováni či dokonce i vázáni (podmínkami přiznané investiční případně i provozní podpory) zajistit pro vyráběné teplo z bioplynu alespoň částečné smysluplné využití. Posuzovaná BPS má dnes teoreticky závazek využít množství tepla odpovídající 10 % výrobě u ORC jednotky, protože byla uvedena do provozu v roce Tomu by při maximálním provozu ORC jednotky mohlo odpovídat cca 20 MWh tepla ročně, což stanice bez potíží splní využitím tepla v rámci zemědělského areálu. K většímu využití tepla je tak primárně vlastník motivován přes provozní formy podpory, tj. maximalizací výroby elektřiny v ORC (které má de facto hodnotu výkupní ceny elektřiny, i když je výroba v této jednotce využita pro krytí technologické vlastní spotřeby) a využitím tepla některým z přípustných způsobů, které pak zakládá nárok na příspěvek za (vysokoúčinnou) výrobu elektřiny a tepla, tzv. KVET (více k tomu v příloze č. 1). Září

8 3 Stávající míra užití tepla z BPS Předběžná studie proveditelnosti využití tepla u BPS Moravská Třebová Teplo vyráběné na bioplynové stanici je dnes využíváno pro krytí technologické potřeby BPS, pro krytí stávajících potřeb objektů zemědělského areálu a pro sušení travin a sena k výrobě pelet jako paliva. Celková stávající výroba dále využitelného tepla na dvou KGJ je odhadována na +/- 8 GWh za rok (tj. až téměř 30 tis. GJ), z toho pro vlastní potřeby BPS je odhadováno jako zapotřebí ne více než % této produkce. Dále využitelné teplo tak může odpovídat cca 7 GWh ročně alias okolo 25 tis. GJ/rok. Zdaleka největším spotřebitelem tepla je dnes ORC zařízení, které si pro svůj dnes běžný chod na cca kw el. výkonu brutto vyžaduje 450 až 500 kwtep. Teplo je primárně získáváno z chlazení spalin a dále také z chladícího okruhu KGJ. Platí tedy, že jsou-li všechny zdroje elektřiny v provozu (obě KGJ i ORC), cca 50 % vyráběného tepla v KGJ nachází uplatnění pro dodatečnou výrobu elektřiny za pomoci jednotky ORC. Teplo, které jednotka do výroby elektřiny nezhodnotí (cca %), je pak přes vzduchové chladiče chladícího okruhu vysáláno do ovzduší na teplotách v zásadě již vylučujících jeho další využití (teploty chladící vody opouštějící kondenzátor jednotky ORC dosahují v topné sezóně ne více než 30 C a v ostatních částech roku pak max C). V zimním období pak část tepla nachází využití při vytápění vlastního areálu farmy a dále se část tepla využívá pro dosoušení vstupního materiálu na požadovanou vlhkost před vlastní peletizací. Tyto odběry však nejsou měřeny a v zásadě jejich sumární potřeba za celý rok nebudou významné (autoři této studie je odhadují na max % celkové roční výroby tepla KGJ). Právě tyto hodnoty dokládají smysluplnost této studie s cílem identifikovat další možnosti, jak teplo smysluplně více využívat. Září

9 4 Popis a stručná analýza možností využití tepla z BPS (s výběrem detailněji dále hodnocených) 4.1 Stávající spotřeby tepla v areálu farmy V areálu fy. Pavlík - ENERGO se nacházejí objekty dílen, správní budovy, jednoho rodinného domu a další skladovací, garážové prostory a zemědělské objekty. Do všech prostorů s potřebou zajištění vnitřní teploty v topné sezóně je dodávka tepla zajištěna teplovodem z BSP. Výroba elektrické energie byla v roce 2012 rozšířena o ORC zařízení, které ke svému provozu spotřebovává přebytky tepelné energie na dodatečnou výrobu elektrické energie. Toto zařízení však bylo dodavatelem připojeno k dodávce tepelné energie z KGJ ne zcela efektivním způsobem. Proto efektivita jeho provozu, měřena dodatečně produkovanou elektrickou energií, je nyní velmi omezená, de facto až na své výkonové minimum. Dalším významným odběratelem tepla je technologie sušení pícnin a slámy, které jsou dále po vysušení zpracovány v lince na pelety. Vyrobené palivo je poté dále distribuováno. 4.2 Nové možné odběry tepla (v blízkém či vzdáleném okolí od BPS) Navýšení míry efektivně využívaného tepla bylo identifikováno ve dvou oblastech. Tou první je zefektivnění provozu stávající ORC jednotky. Její nevhodné zapojení omezuje disponibilní el. výkon na minimum a přitom nevyužívá tepelný potenciál, kterým stanice dnes disponuje. Dále je proto možnému zefektivnění v této oblasti věnována pozornost. Druhou dále analyzovanou rozvojovou alternativou je vyvedení tepla mimo areál farmy (statku). Ten přímo sousedí s armádním výukovým centrem, ve kterém působí Vojenská střední škola a Vyšší odborná škola Ministerstva obrany ČR. Zařízení je dnes vytápěno centrální parní uhelnou výtopnou se dvěma navazujícími výměníkovými stanicemi pára/voda sloužícími pro dodávku tepla do objektů areálu, jejichž součtové tepelné potřeby dosahují v zimních špičkách cca 4 MW. V současné době je zpracovaná studie na kompletní plynofikaci areálu a decentralizaci zdrojů tepla do jednotlivých objektů v podobě plynových kotlů, což by znamenalo znemožnění budoucí dodávky levné tepelné energie z obnovitelného zdroje. Pokud by se podařilo částečně změnit rozhodnutí decentralizovat zdroje tepla do jednotlivých objektů a navrhnout racionálnější způsob pokrytí potřeb tepla areálu vytvořením například dvou plynových kotelen ve stávajících výměníkových stanicích, zachovala by se možnost budoucí dodávky tepelné energie, která by byla ekonomicky velmi výhodnou pro obě strany. Kromě možnosti zásobování teplem armádního areálu se zde nachází další potenciál v dodávce tepla do bytových objektů v ul. Pod Hamry a Nerudova (východně od BPS). Jedná se o soubor tří a čtyř-podlažních bytových domů s celkovým počtem cca 130 b.j., s celkovou uvažovanou vzdáleností pro vedení teplovodu do 1,2 km. Dalšími zajímavými možnostmi s větším potenciálem odběru tepla se jeví být některé objekty umístěné ve městě Moravská Třebová. Příkladem by mohla být Nemocnice následné péče v ul. Svitavská a Integrovaná střední škola v ul. Brněnská (hlavní budova, sekretariát a ubytovací zařízení ul. Brněnská 1405). Zde by vzdálenost vedení teplovodu byla od cca 0,6 km pro ISŠ do cca 1,2 km pro nemocnici. Na základě osobní návštěvy a diskuzí vedených se zástupci společnosti Pavlík ENERGO byly pro podrobnější posouzení vybrány následující tři možné varianty/opatření využití tepla z BPS: Září

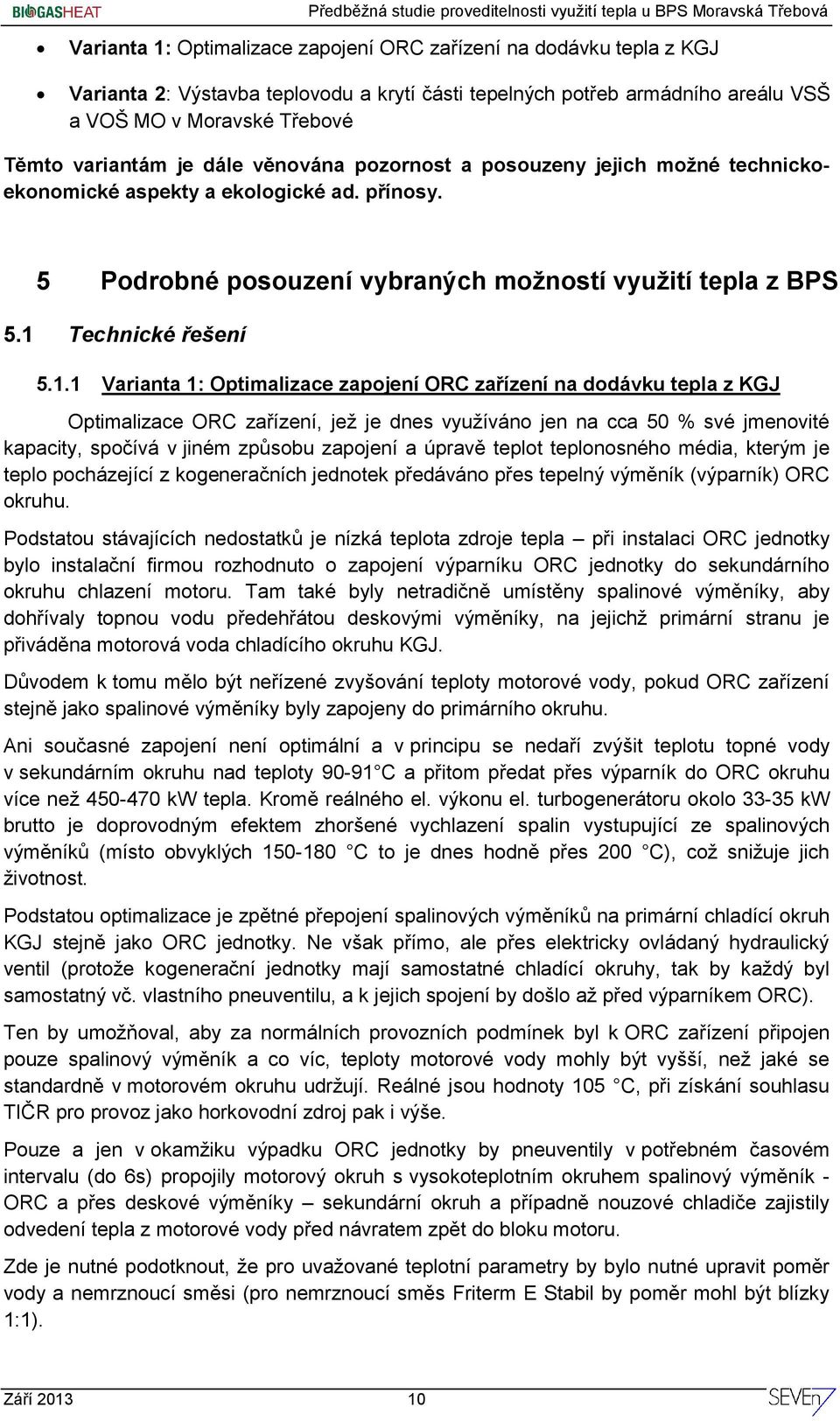

10 Varianta 1: Optimalizace zapojení ORC zařízení na dodávku tepla z KGJ Varianta 2: Výstavba teplovodu a krytí části tepelných potřeb armádního areálu VSŠ a VOŠ MO v Moravské Třebové Těmto variantám je dále věnována pozornost a posouzeny jejich možné technickoekonomické aspekty a ekologické ad. přínosy. 5 Podrobné posouzení vybraných možností využití tepla z BPS 5.1 Technické řešení Varianta 1: Optimalizace zapojení ORC zařízení na dodávku tepla z KGJ Optimalizace ORC zařízení, jež je dnes využíváno jen na cca 50 % své jmenovité kapacity, spočívá v jiném způsobu zapojení a úpravě teplot teplonosného média, kterým je teplo pocházející z kogeneračních jednotek předáváno přes tepelný výměník (výparník) ORC okruhu. Podstatou stávajících nedostatků je nízká teplota zdroje tepla při instalaci ORC jednotky bylo instalační firmou rozhodnuto o zapojení výparníku ORC jednotky do sekundárního okruhu chlazení motoru. Tam také byly netradičně umístěny spalinové výměníky, aby dohřívaly topnou vodu předehřátou deskovými výměníky, na jejichž primární stranu je přiváděna motorová voda chladícího okruhu KGJ. Důvodem k tomu mělo být neřízené zvyšování teploty motorové vody, pokud ORC zařízení stejně jako spalinové výměníky byly zapojeny do primárního okruhu. Ani současné zapojení není optimální a v principu se nedaří zvýšit teplotu topné vody v sekundárním okruhu nad teploty C a přitom předat přes výparník do ORC okruhu více než kw tepla. Kromě reálného el. výkonu el. turbogenerátoru okolo kw brutto je doprovodným efektem zhoršené vychlazení spalin vystupující ze spalinových výměníků (místo obvyklých C to je dnes hodně přes 200 C), což snižuje jich životnost. Podstatou optimalizace je zpětné přepojení spalinových výměníků na primární chladící okruh KGJ stejně jako ORC jednotky. Ne však přímo, ale přes elektricky ovládaný hydraulický ventil (protože kogenerační jednotky mají samostatné chladící okruhy, tak by každý byl samostatný vč. vlastního pneuventilu, a k jejich spojení by došlo až před výparníkem ORC). Ten by umožňoval, aby za normálních provozních podmínek byl k ORC zařízení připojen pouze spalinový výměník a co víc, teploty motorové vody mohly být vyšší, než jaké se standardně v motorovém okruhu udržují. Reálné jsou hodnoty 105 C, při získání souhlasu TIČR pro provoz jako horkovodní zdroj pak i výše. Pouze a jen v okamžiku výpadku ORC jednotky by pneuventily v potřebném časovém intervalu (do 6s) propojily motorový okruh s vysokoteplotním okruhem spalinový výměník - ORC a přes deskové výměníky sekundární okruh a případně nouzové chladiče zajistily odvedení tepla z motorové vody před návratem zpět do bloku motoru. Zde je nutné podotknout, že pro uvažované teplotní parametry by bylo nutné upravit poměr vody a nemrznoucí směsi (pro nemrznoucí směs Friterm E Stabil by poměr mohl být blízky 1:1). Září

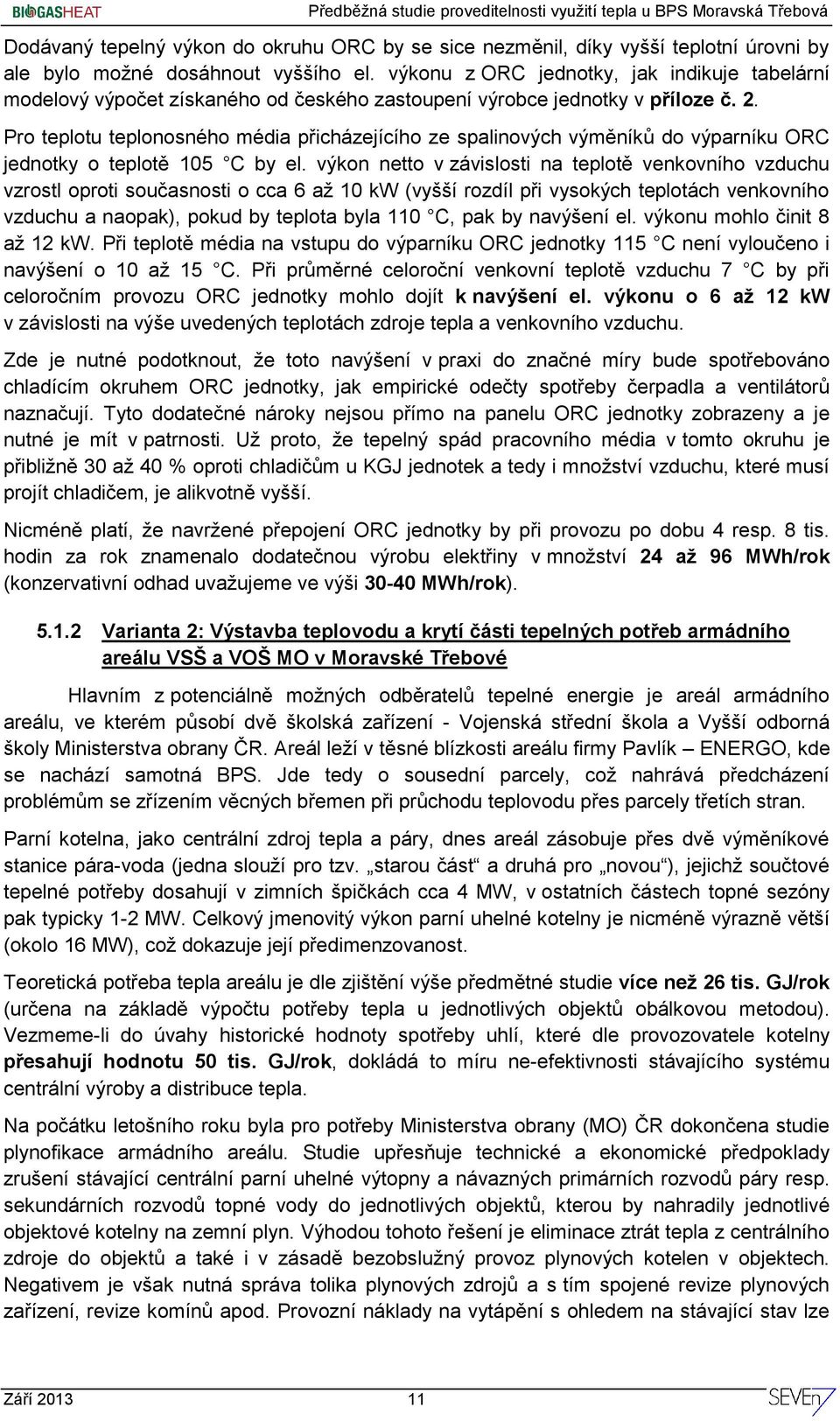

11 Dodávaný tepelný výkon do okruhu ORC by se sice nezměnil, díky vyšší teplotní úrovni by ale bylo možné dosáhnout vyššího el. výkonu z ORC jednotky, jak indikuje tabelární modelový výpočet získaného od českého zastoupení výrobce jednotky v příloze č. 2. Pro teplotu teplonosného média přicházejícího ze spalinových výměníků do výparníku ORC jednotky o teplotě 105 C by el. výkon netto v závislosti na teplotě venkovního vzduchu vzrostl oproti současnosti o cca 6 až 10 kw (vyšší rozdíl při vysokých teplotách venkovního vzduchu a naopak), pokud by teplota byla 110 C, pak by navýšení el. výkonu mohlo činit 8 až 12 kw. Při teplotě média na vstupu do výparníku ORC jednotky 115 C není vyloučeno i navýšení o 10 až 15 C. Při průměrné celoroční venkovní teplotě vzduchu 7 C by při celoročním provozu ORC jednotky mohlo dojít k navýšení el. výkonu o 6 až 12 kw v závislosti na výše uvedených teplotách zdroje tepla a venkovního vzduchu. Zde je nutné podotknout, že toto navýšení v praxi do značné míry bude spotřebováno chladícím okruhem ORC jednotky, jak empirické odečty spotřeby čerpadla a ventilátorů naznačují. Tyto dodatečné nároky nejsou přímo na panelu ORC jednotky zobrazeny a je nutné je mít v patrnosti. Už proto, že tepelný spád pracovního média v tomto okruhu je přibližně 30 až 40 % oproti chladičům u KGJ jednotek a tedy i množství vzduchu, které musí projít chladičem, je alikvotně vyšší. Nicméně platí, že navržené přepojení ORC jednotky by při provozu po dobu 4 resp. 8 tis. hodin za rok znamenalo dodatečnou výrobu elektřiny v množství 24 až 96 MWh/rok (konzervativní odhad uvažujeme ve výši MWh/rok) Varianta 2: Výstavba teplovodu a krytí části tepelných potřeb armádního areálu VSŠ a VOŠ MO v Moravské Třebové Hlavním z potenciálně možných odběratelů tepelné energie je areál armádního areálu, ve kterém působí dvě školská zařízení - Vojenská střední škola a Vyšší odborná školy Ministerstva obrany ČR. Areál leží v těsné blízkosti areálu firmy Pavlík ENERGO, kde se nachází samotná BPS. Jde tedy o sousední parcely, což nahrává předcházení problémům se zřízením věcných břemen při průchodu teplovodu přes parcely třetích stran. Parní kotelna, jako centrální zdroj tepla a páry, dnes areál zásobuje přes dvě výměníkové stanice pára-voda (jedna slouží pro tzv. starou část a druhá pro novou ), jejichž součtové tepelné potřeby dosahují v zimních špičkách cca 4 MW, v ostatních částech topné sezóny pak typicky 1-2 MW. Celkový jmenovitý výkon parní uhelné kotelny je nicméně výrazně větší (okolo 16 MW), což dokazuje její předimenzovanost. Teoretická potřeba tepla areálu je dle zjištění výše předmětné studie více než 26 tis. GJ/rok (určena na základě výpočtu potřeby tepla u jednotlivých objektů obálkovou metodou). Vezmeme-li do úvahy historické hodnoty spotřeby uhlí, které dle provozovatele kotelny přesahují hodnotu 50 tis. GJ/rok, dokládá to míru ne-efektivnosti stávajícího systému centrální výroby a distribuce tepla. Na počátku letošního roku byla pro potřeby Ministerstva obrany (MO) ČR dokončena studie plynofikace armádního areálu. Studie upřesňuje technické a ekonomické předpoklady zrušení stávající centrální parní uhelné výtopny a návazných primárních rozvodů páry resp. sekundárních rozvodů topné vody do jednotlivých objektů, kterou by nahradily jednotlivé objektové kotelny na zemní plyn. Výhodou tohoto řešení je eliminace ztrát tepla z centrálního zdroje do objektů a také i v zásadě bezobslužný provoz plynových kotelen v objektech. Negativem je však nutná správa tolika plynových zdrojů a s tím spojené revize plynových zařízení, revize komínů apod. Provozní náklady na vytápění s ohledem na stávající stav lze Září

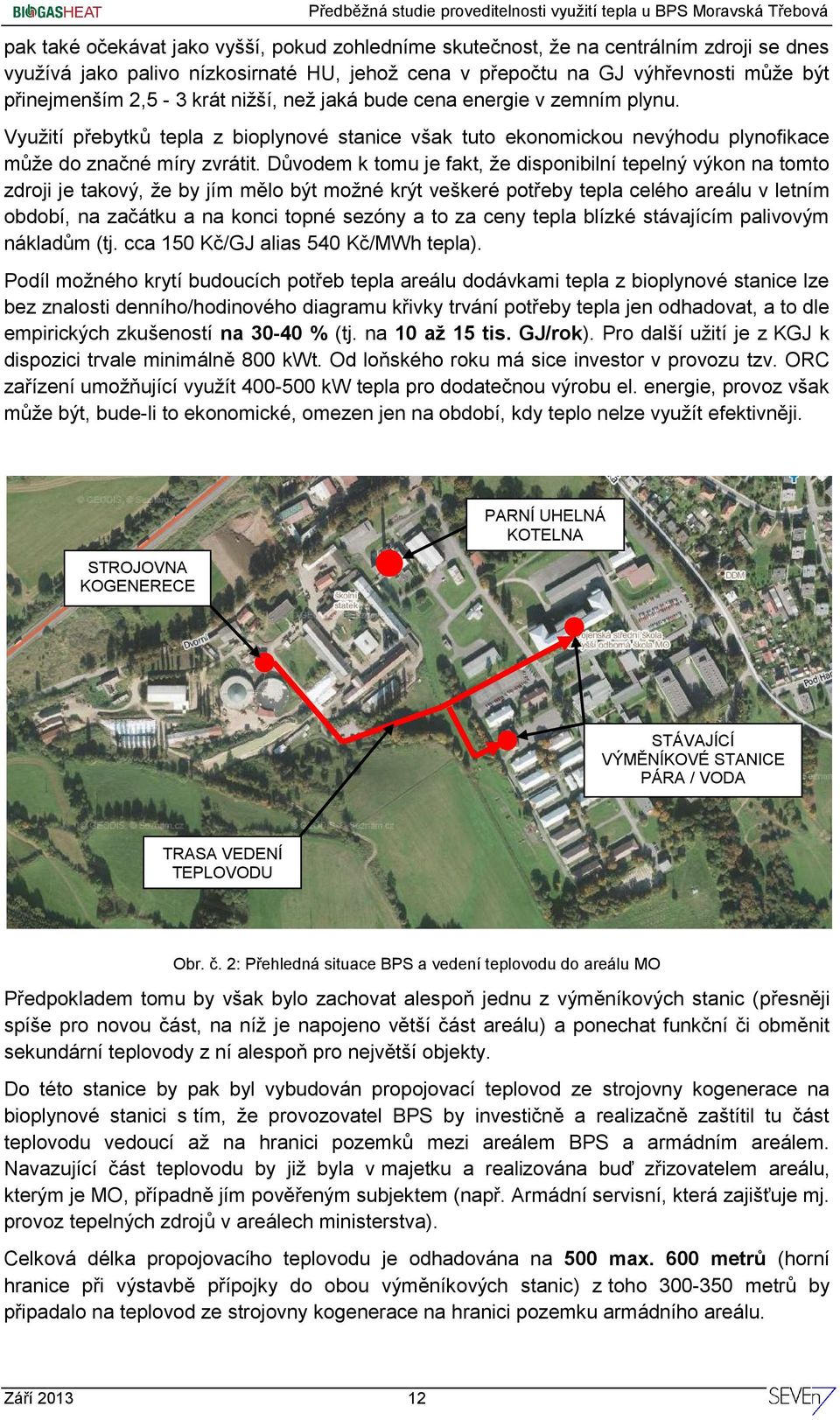

12 pak také očekávat jako vyšší, pokud zohledníme skutečnost, že na centrálním zdroji se dnes využívá jako palivo nízkosirnaté HU, jehož cena v přepočtu na GJ výhřevnosti může být přinejmenším 2,5-3 krát nižší, než jaká bude cena energie v zemním plynu. Využití přebytků tepla z bioplynové stanice však tuto ekonomickou nevýhodu plynofikace může do značné míry zvrátit. Důvodem k tomu je fakt, že disponibilní tepelný výkon na tomto zdroji je takový, že by jím mělo být možné krýt veškeré potřeby tepla celého areálu v letním období, na začátku a na konci topné sezóny a to za ceny tepla blízké stávajícím palivovým nákladům (tj. cca 150 Kč/GJ alias 540 Kč/MWh tepla). Podíl možného krytí budoucích potřeb tepla areálu dodávkami tepla z bioplynové stanice lze bez znalosti denního/hodinového diagramu křivky trvání potřeby tepla jen odhadovat, a to dle empirických zkušeností na % (tj. na 10 až 15 tis. GJ/rok). Pro další užití je z KGJ k dispozici trvale minimálně 800 kwt. Od loňského roku má sice investor v provozu tzv. ORC zařízení umožňující využít kw tepla pro dodatečnou výrobu el. energie, provoz však může být, bude-li to ekonomické, omezen jen na období, kdy teplo nelze využít efektivněji. STROJOVNA KOGENERECE PARNÍ UHELNÁ KOTELNA STÁVAJÍCÍ VÝMĚNÍKOVÉ STANICE PÁRA / VODA TRASA VEDENÍ TEPLOVODU Obr. č. 2: Přehledná situace BPS a vedení teplovodu do areálu MO Předpokladem tomu by však bylo zachovat alespoň jednu z výměníkových stanic (přesněji spíše pro novou část, na níž je napojeno větší část areálu) a ponechat funkční či obměnit sekundární teplovody z ní alespoň pro největší objekty. Do této stanice by pak byl vybudován propojovací teplovod ze strojovny kogenerace na bioplynové stanici s tím, že provozovatel BPS by investičně a realizačně zaštítil tu část teplovodu vedoucí až na hranici pozemků mezi areálem BPS a armádním areálem. Navazující část teplovodu by již byla v majetku a realizována buď zřizovatelem areálu, kterým je MO, případně jím pověřeným subjektem (např. Armádní servisní, která zajišťuje mj. provoz tepelných zdrojů v areálech ministerstva). Celková délka propojovacího teplovodu je odhadována na 500 max. 600 metrů (horní hranice při výstavbě přípojky do obou výměníkových stanic) z toho metrů by připadalo na teplovod ze strojovny kogenerace na hranici pozemku armádního areálu. Září

13 Vyvolané investiční náklady na obou stranách (odhadovány celkem na 3 až 4 mil. Kč) by pak musely být zohledněny v prodejní ceně tepla. Prodejní cena tepla by pak měla rovněž respektovat, zda a jak rychle dojde k modernizaci tepelného hospodářství areálu. V mezidobí, než projekt plynofikace postoupí ke své realizaci, by pro odběratele bylo ekonomicky výhodné nakupovat teplo z BPS s jistou slevou proti stávajícím nákladům na palivo, který je tedy uhlí (např. ve výši 20 % nákladů na výrobu totožného množství tepla). Tento cenový vzorec by bylo možné zachovat i v případě, že se zřizovatel rozhodne přistoupit k plynofikaci areálu, bude-li v rámci ní principielně zachován sekundární rozvod alespoň z VS sloužící pro novou část a tím umožňující nadále odebírat teplo z BPS. Nová cena tepla by pak odpovídala zvýšeným nákladům na toto nové palivo se současným zohledněním efektivnější výroby tepla z něj. Sleva z palivových nákladů by přitom měla být alespoň z počátku natolik motivační, aby vyvolané vícenáklady v areálu se zřizovateli vrátily v co nejkratší době (max. 1-2 let). 5.2 Ekonomické hodnocení Jednotlivé výše navrhované možnosti využití tepelné energie z BPS jsou níže posouzeny a vyhodnoceny po ekonomické stránce. Ekonomické hodnocení je provedeno s využitím kritéria prosté návratnosti na základě empirických odhadů o měrné investiční náročnosti, výše stanovených možných prodejích tepla a z toho vyplývajících tržeb při dané smluvní prodejní ceně a dalších provozních úspor. Varianta 1: Optimalizace zapojení ORC zařízení na dodávku tepla z KGJ Investiční náklady: Navýšení výroby elektřiny: Příjmy z prodeje elektřiny: Prostá návratnost: 50 až 100 tis. Kč (úprava zapojení chladicího okruhu KGJ a spalinových výměníků, vč. armatur a montážních prací) 30 až 40 MWh/rok (netto, konzervativní odhad) 120 až 160 tis. Kč/rok (při výkupní ceně elektřiny Kč/MWh, odpovídající tarifu AF1 pro bioplynové stanice v provozu před rokem 2012) méně než 1 rok Varianta 2: Výstavba teplovodu a krytí části tepelných potřeb armádního areálu VSŠ a VOŠ MO v Moravské Třebové (hodnocení při náhradě dodávek tepla ze stávajícího zdroje uhelné výtopny) Investiční náklady: 2,0 mil. Kč (5 tis. Kč/bm teplovodu v délce 300 metrů alias tis. Kč tis. Kč na vytvoření šachty s fakturačním měřením tis. Kč náklady na inženýrské práce tis. Kč rezerva) resp. 4 mil. Kč (vč. teplovodu v armádním areálu) Roční prodej tepla: Příjmy z prodeje tepla: až MWh, resp. 10 až 15 tis. GJ/rok 1 až 1,5 mil. Kč/rok (při takové ceně, aby prostá návratnost byla max. 5 let a zároveň, aby byla konkurenceschopná proti Září

14 stávajícímu způsobu vytápění, kterým je hnědé uhlí, čemuž odpovídá +/- 100 Kč/GJ bez DPH) Dodatečné provozní náklady: 0,1 mil. Kč/rok (spotřeba elektřiny na čerpací práci, odhadována celkem na cca 10 MWh/rok, dále systém doplňování vody, servisní prohlídky a pravidelné kontroly, výkaznictví pro ERÚ apod.) Prostá návratnost: 1-2 roky resp. 3-4 roky (pro investici jen na patu armádního areálu resp. vč. teplovodu v areálu) Z výše uvedeného vyplývá, že ekonomicky výhodně vychází obě navrhované varianty. Změna zapojení ORC zařízení se jeví nejen jako ekonomicky výhodná, ale i z provozního hlediska žádoucí. Ekonomické přínosy mohou být takové, že by zaplatily i významnější úpravy strojovny kotelny, které se jeví rovněž jako smysluplné. Proto spíše než pouhé přepojení ORC zařízení doporučujeme komplexní rekonstrukci kotelny a lepší logické uspořádání (např. umístění spalinových výměníků vedle jednotek nebo do samostatného patra, jak dodavatel technologie BPS běžně řeší). Při modernizaci se může současně ukázat jako potřebné obměnit i některé z deskových či spalinových výměníků (pokud se u nich dnes projevuje zhoršená schopnost přenosu tepla). Výstavba propojovacího teplovodu pro možné započetí dodávek tepla do armádního areálu má pak rovněž znatelné ekonomické přínosy, a to i pro odběratele. Současný postoj vlastníka potažmo správce kotelny (Armádní servisní), s jehož pracovníky jednání probíhala, je však zatím takový, že není možné uzavřít víceletou smlouvu na dodávky tepla. A ta je zde naprosto zásadním předpokladem, bez kterého není možné v záměru pokročit v před. Situace však není definitivní a omezené rozpočtové možnosti vlastníka areálu (Min. obrany ČR) mohou v brzké době tento postoj změnit (viz dále). 5.3 Rámcové právní podmínky Z pohledu podmínek poskytovaných provozních ani investičních podpor není hodnocená bioplynová stanice nijak vázána k využití produkované tepelné energie. Proto je pouze na provozovateli, jak se postaví k navrhovaným variantám, a kterou případně zrealizuje. Z hlediska stavebního práva by si zřejmě nejvíce času vyžádal proces realizace teplovodu, které bude muset projít stavebním řízením s vydáním povolení, rekonstrukce zapojení instalovaného ORC zařízení pak ale zřejmě bude moct být realizována jen na stavební ohlášení. Případná realizace teplovodu do areálu armády by vyžadovala složitější vyjednávací proces z hlediska bezpečnostních hledisek a priorit, ke kterým provozovatel i zřizovatel areálu přihlíží a které zvažují. 5.4 Sociální hlediska Ze sociálního hlediska je využití tepla z BPS vítané tím více, čím z něj mohou nakonec mít prospěch (vyšší kvalitou života) zejména obyvatelé v blízkém okolí. Právě disponibilita cenově výhodného tepla v množství, dostačujícího pro zajištění až 40 % celkové potřeby armádního areálu, může být zásadním argumentem k tomu, že BPS bude místními obyvateli vnímána pozitivněji a považována za prospěšnou (což dnes často nebývá). Září

15 Z tohoto pohledu proto pouze druhá z analyzovaných možností má potenciál prospět časem lokálně poskytnutím tepelné energie dojde k výraznému snížení spotřeby fosilních paliv ve stávající uhelné kotelně (a případně omezení užití zemního plynu po plynofikaci areálu). V tomto duchu je rovněž nasnadě zvážení případné dodávky produkovaných a sušených pelet do lokálních topenišť, které disponují potřebným spalovacím zařízením. I přesto, že město je zřejmě dnes plynofikováno, stojí za zvážení v budoucnu rovněž prověřit ekonomickou výhodnost vyvedení tepla teplovodem do objektů zmíněných v kapitole 4.2 nebo jiných dle vlastního aktivního hledání uplatnění tepelné energie. Principielně lze v delším horizontu uvažovat i o dodávce elektřiny přímým vedením pro nějaké vhodné (větší) odběry, jelikož její výroba je natolik velikou, že může pokrýt potřeby až několika tisíc běžných domácností. 5.5 Finanční hlediska Finanční hledisko je zde chápáno v kontextu nároků na kapitál a možnosti jeho zajištění. Nejvýhodněji v tomto kritériu tak vychází investice do teplovodu, jehož ekonomické přínosy v provozu navíc umožní splacení investovaných prostředků v horizontu 2 let. Závěrem je možné doplnit, že v budoucnu by na smysluplné projekty na využití tepla mělo být možné získat i investiční podporu, v současnosti však nejsou k tomu známy žádné podrobnosti. 5.6 Ekologické efekty Protože fakt, že využití či nevyužití tepla z BPS nemá vliv na množství emisí vypouštěných KGJ do ovzduší ani neovlivňuje množství spotřebovaných vstupních surovin, jakékoliv smysluplné využití by mělo principielně přinášet absolutní úspory jiných paliv a forem energie a co víc, snižovat i dopady na ŽP, přinejmenším z hlediska emisí škodlivin vypouštěných do ovzduší. Každé z analyzovaných opatření se jeví jako schopné tomu dostát. Vyvedením tepla z BPS do vytápěných objektů v armádním areálu dojde k vytěsnění tepla ze spalování hnědého uhlí, které je dovedeno do místa předpokládaného napojení teplovodu s účinností 60 % (uvažována účinnost spalování i účinnost rozvodu). Při dodávce 15 tis. GJ tepelné energie z BPS by tedy došlo k vytěsnění až 25 tis. GJ energie v hnědém uhlí. To představuje roční úsporu téměř tun hnědého uhlí, čemuž odpovídá tun CO 2 a další jednotky až desítky tun tuhých znečišťujících látek, oxidů síry, dusíku a uhlovodíků lokálně vypouštěných! Výše absolutních úspor primární energie a emisí spojených s výrobou elektrické energie v ORC zařízení bude odpovídat navýšení výroby navrženou úpravou a průměrné energetické náročnosti výroby elektřiny konvenčním způsobem a průměrným emisním faktorům sledovaných škodlivin (CO 2, TZL, SOx, NOx, CO ad). Odhadované navýšení výroby elektrické energie z obnovitelných zdrojů přinese úsporu konvenčně vyrobené elektřiny ve výši až 135 MWh elektřiny ročně. Přinese úsporu více než 450 MWh primární energie (odpovídá např. asi 150 tunám uhlí, pokud by bylo využito pro její výrobu), 105 až 175 tun CO 2 (vyšší hodnota, pokud by byla nahrazena elektřina z uhelné elektrárny, nižší, pokud by byl využit průměrný současný mix zahrnující i jádro, plyn a OZE) a jednotky až desítky kilogramů dalších sledovaných škodlivin. Září

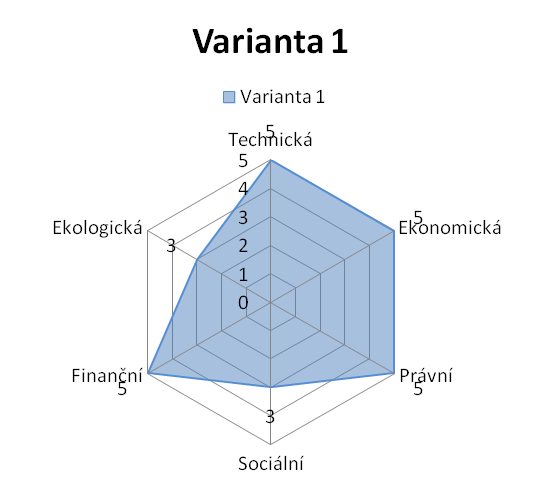

16 6 Souhrn předběžné studie proveditelnosti Na základě výše uvedených skutečností hodnotíme jednotlivá navržená opatření (varianty) ze sledovaných hledisek subjektivním pohledem následovně. Jednotlivé varianty jsou z hlediska sledovaných aspektů klasifikovány číslicemi 1 až 5 s tím, že minimum (1) charakterizuje velmi špatné postavení daného opatření ze sledovaného hlediska a naopak maximum (5) velmi dobré podmínky či předpoklady naznačující naplnění objektivního optima daného aspektu. Výsledné hodnocení, i přesto, že je do jisté míry subjektivní, napomáhá k objektivizaci posouzení jednotlivých variant a zohledňuje v tom nejen technicko-ekonomické, ale právní, sociální a ekologická hlediska, která mohou nezanedbatelným způsobem rovněž ovlivnit faktickou realizaci. Proveditelnost Varianta 1 Varianta 2 Technická 5 5 Ekonomická 5 4 Právní 5 2 Sociální 3 5 Finanční 5 4 Ekologická 3 5 Celkem Vysvětlivka: Vysvětlivka: 1 velmi špatné podmínky/neproveditelné, 2 dostatečné, 3 uspokojivé, 4 dobré, 5 velmi dobré (výborné) Září

17 7 Závěry a doporučení dalšího postupu provozovateli bioplynové stanice Jelikož bioplynová stanice není žádným způsobem zavázána ke splnění jakékoliv podmínky pro využití produkované tepelné energie, záleží pouze na jejím provozovateli, jestli přistoupí k realizaci některé z hodnocených variant, které mu předběžná studie proveditelnosti předkládá. V neposlední řadě mu může být minimálně dobrou inspirací také předložená publikace Udržitelné využití tepla z bioplynových stanic vydaná v rámci projektu BiogasHeat. Nicméně první z navrhovaných variant bude dříve či později nutné uskutečnit, nejen z ekonomických, ale dnes i provozních důvodů. Získané dodatečné prostředky umožní vydělat si na významnější rekonstrukci strojovny kogenerace, kterou doporučujeme. U druhé nabízené varianty teplovodu do armádního areálu, která se jeví být ideálním řešením pro využití tepelné produkce, je však překážkou již navržená plynofikace areálu a decentralizace zdrojů (plynových kotlů) do jednotlivých objektů. Přestože v současné době již probíhají projekční práce na úrovni prováděcího projektu, stále není jisté, zda pokročí do realizační fáze. Je možné, že z finančních důvodů (vysoké realizační náklady tohoto návrhu) bude realizace projektu odložena na neurčito. To nabízí časový prostor pro jednání a předložení argumentů pro napojení tepla z bioplynové stanice buď na stávající soustavu teplovodu v areálu, nebo pro přehodnocení projektovaného návrhu decentralizace na vytvoření menšího počtu (nejlépe dvou) plynových kotelen, čímž by se i do budoucna zachovala možnost připojení teplovodu z bioplynové stanice. Toto řešení se mimochodem posuzovateli jeví nejefektivnějším a nejekonomičtějším řešením pro obě zúčastněné strany. Ušetří jak investiční prostředky, tak i náklady spojené s budoucím provozem armádního areálu a v neposlední řadě tím bude možné současně docílit nižších emisí škodlivin vypouštěných v oblasti do ovzduší, což je dalším plusem zejména pro obyvatele v okolí. Pokud ale nedojde v tomto ke shodě obou stran, je na místě i s ohledem na lokalizaci stanice nadále se zabývat možnostmi, jak teplo smysluplně využívat, a to zejména i mimo areál farmy, např. vyvedením teplovodu do nedaleké integrované střední školy (ul. Brněnská 41). Místní podmínky se jeví jako relativně vhodné. I proto doporučujeme v započaté spolupráci pokračovat a aktivně se společnými silami snažit o další zefektivnění provozu BPS do budoucna. Září

18 Příloha 1: Jak postupovat při uplaťnování nároku na provozní podporu za výrobu elektřiny v režimu KVET Definice užitečného tepla Protože teplo u BPS vzniká jako současný či vedlejší produkt spalování bioplynu pro (primární) výrobu elektřiny v motorové kogenerační jednotce, bývá označováno při splnění dalších podmínek jako tzv. užitečné teplo či teplo z kombinované výroby elektřiny a tepla (KVET) a je mu přiznávána i provozní podpora ve formě zeleného bonusu vypláceného za každou kilowatthodinu elektřiny pocházející právě z režimu KVET. Přesnou definici užitečného tepla či jinak tepla z KVET od letošního roku uvádí zákon o podporovaných zdrojích (zákon č. 165/2012 Sb.) a rovněž i evropská legislativa (Směrnice 2012/27/EU). Národní legislativa za něj (užitečné teplo) rozumí teplo vyrobené v procesu KVET sloužící pro dodávky do soustavy zásobování tepelnou energií nebo k dalšímu využití pro technologické účely s výjimkou odběru pro vlastní spotřebu zdroje a tepelné energie využité k další přeměně na elektrickou nebo mechanickou energii. Evropská legislativa jej definuje mírně odlišně, a to jako teplo, které je vyrobeno v procesu KVET a slouží k uspokojování ekonomicky odůvodněné poptávky po teplu a chladu. Výpočtová metodika procesu KVET Protože způsob výpočtu KVET byl v jednotlivých zemích EU častokrát praktikován odlišně, došlo od letošního roku k harmonizaci výpočtové metodiky v rámci celé EU. Do českého právního řádu ji zavádí vyhláška Min. průmyslu a obchodu č. 453/2012 Sb. (na úrovni EU ji řeší výše uvedená směrnice a prováděcí Rozhodnutí EK č. 2008/952/ES a č. 2011/877/EU). Jejím základním východiskem je podmínka, že výroba elektřiny a tepla v režimu plnohodnotné KVET musí přispívat k úspoře tzv. primární energie v určité výši. Jednoduše řečeno, pokud by stejné množství elektřiny a užitečného tepla mělo být vyrobeno ze stejného paliva odděleně, byla by spotřeba tohoto paliva vyšší. Evropská definice KVET vyžaduje alespoň 10 % úsporu primární energie, česká u výroben do 1 MWe je mírnější (což je možné) a vyžaduje jen kladnou hodnotu tohoto tzv. parametru ÚPE; nad 1 MWel již ale také alespoň 10 % hodnotu UPE. Tuto podmínku může v praxi splnit jen tzv. vysokoúčinná KVET, za níž je označována taková, jejíž celková účinnost konverze vstupního paliva (či primární energie) na dále užitečně využitou elektřinu a teplo dosáhne definované minimální úrovně. U kogeneračních jednotek se spalovacím motorem bez ohledu na druh paliva je za elektřinu z vysokoúčinné KVET považováno veškeré množství vyrobené elektřiny naměřené na svorkách generátoru kogenerační jednotky nebo sériové sestavy kogeneračních jednotek jen v případě, pokud celková účinnost, do níž je započítáno i užitečné teplo, dosáhne za vykazované období alespoň 75 % (tato limitní hodnota rovněž platí pro KVET zařízení na Září

19 bázi parní protitlaké turbíny, plynové turbíny, mikroturbíny, stirlingova motoru, palivového článku, parního stroje a organického Rankinova cyklu). Je-li celková účinnost KGJ menší (< 75 %), pak množství elektřiny pocházející z (vysokoúčinné) KVET již netvoří veškerou výrobu, ale jen její určitou část, a to ve výši odpovídající poměru užitečného tepla (Q už ) k jeho brutto výrobě (Q brutto ). Ve skutečnosti se ale pro tento účel používá koeficient C, který představuje skutečný poměr hrubé výroby elektřiny a tepla zaznamenané v daném období, jímž se množství užitečného tepla dodaného mimo výrobnu násobí. (E KVET = Q už * C SKUT, kde C SKUT = E SV / Q brutto ). Zde je nutné poznamenat, že za hrubou výrobu tepla (Q brutto ) se rozumí jeho nejvyšší možná výroba v běžném provozu, což v případě KGJ se spalovacím motorem zahrnuje tepelný zisk z chlazení oleje, prvního stupně komprese palivové směsi, bloku motoru a také i chlazení spalin na obvyklou výstupní teplotu (150 až 180 C). Nemá-li KGJ osazen spalinový výměník, pak by koeficient C měl být stanoven podle vzorce (C SKUT = η e,sv / (0,75 - η e,sv ). Bližší znázornění výpočtu hodnoty E KVET ukazuje obrázek 2 níže. Obr. č. 3: Diagram výpočtu množství elektřiny pocházející z (vysokoúčinné) KVET pro případ KGJ V druhém kroku je pak zapotřebí ověřit právě zmiňovanou dosaženou hodnotu ÚPE. Zde je výpočtový postup nepoměrně složitější a my se z důvodu složitosti pouze omezíme na empirické zjištění, že je-li množství elektřiny z KVET stanoveno výše popsaným způsobem, tento požadavek bez problémů splní. Uznatelné způsoby užití tepla pro BPS Samotný způsob určení množství užitečného tepla (Q už ) dnes není legislativou jednoznačně předepsán a v podstatě z hlediska právního řádu je možné vycházet pouze z platných definic uvedených výše. Obecně platí, že za užitečné teplo by mělo být považováno takové, které pochází z KVET a slouží k uspokojování ekonomicky odůvodněné poptávky po teplu a chladu. Jelikož však tato definice v některých případech užití tepla může být nedostatečná a vést k případům, že by teplo sice bylo využíváno, ale přidanou ekonomickou hodnotu nijak nevytvářelo, připravuje v současnosti ERÚ vydání upřesňujícího výkladového stanoviska. Září

20 Z prvních neoficiálních návrhů vyplývá, že bude mít podobu pozitivního a případně i negativního seznamu, u nějž budou definována některá kvantitativní případně jiná omezení na množství tepla, které bude pro daný účel možné uplatnit (spotřebovat). S cílem eliminovat nadměrné spotřeby tepla, které nebudou mít skutečný užitek. Je pravděpodobné, že za užitečné teplo z bioplynových stanic (případně dalších druhů OZE) bude uznáváno teplo využité pro: Vytápění budov a příprava teplé vody Užitečným teplem se zde rozumí dodávka tepla konečnému odběrateli použitá pro vytápění budov nebo k přípravě teplé vody (TV), kde spotřeba tepla nepřekračuje z hlediska celoročního tepelného komfortu potřebu tepla, která by byla za tržních podmínek uspokojena nákupem tepla z jiného zdroje. Limity spotřeby: budou uznávány spotřeby u existujících staveb odpovídající průměrné spotřebě v minulých letech. U nových objektů pak v souladu s platnými předpisy upravujícími tepelně-technické vlastnosti staveb a limity spotřeby tepla na přípravu TV (tj. vyhlášky č. 78/2013 Sb., respektive v příloze č. 2 vyhlášky č. 194/2007 Sb., kterou se stanoví pravidla pro vytápění a dodávku teplé vody, měrné ukazatele spotřeby tepelné energie pro vytápění a pro přípravu teplé vody a požadavky na vybavení vnitřních tepelných zařízení budov přístroji regulujícími dodávku tepelné energie konečným spotřebitelům.) Dodávka tepla do soustavy CZT (provozovaná licencovaným subjektem) Limity spotřeby: Při vyvedení tepla z BPS do soustavy CZT bude za užitečné teplo možné považovat teplo skutečně do soustavy předané v předávacím místě, stanovené měřením (předávací stanice). Vytápění chovů hospodářských zvířat Limity spotřeby: Uznávány budou spotřeby až do následujících limitů (bez potřeby jejich doložení měřením): Drůbež: Prasnice: při 1. zapuštění: v dospělosti: Selata: Prasata: Akakultury: 1250 kwh/vdj 1500 kwh/vdj 700 kwh/vdj 1050 kwh/vdj 225 kwh/vdj jednotky megawatthodin v přepočtu na tunu produkce akvakultury Sušení dřeva a agrárních komodit Za užitečné teplo bude považováno teplo, které je využité pro účely: sušení dřeva v surovém stavu pro následné materiálové využití, sušení agrárních komodit, u nichž to přispívá vyššímu ekonomickému ohodnocení, Září

21 sušení dřeva použitého pro výrobu paliva, avšak pouze v případě že toto palivo není následně použito k výrobě elektřiny nebo tepla nebo elektřiny a tepla, na které je nárokována podpora. Limity spotřeby: Množství tepla účelně využitého na sušení bude limitováno hranicí obvyklého množství vody, které je nutné z daného materiálu sušením odstranit, a mezní účinnosti sušení, která je bez ohledu na typ sušárny stanovena jednotně ve výši maximálně 1,5 MWh/t. Limitní množství odpařené vody, vyjádřené v kilogramech, a výsledné hodnoty mezní spotřeby tepla v přepočtu na tunu materiálu vstupujícího do procesu sušení jsou pro níže uvedené materiály definovány jako následující: dřevo pro materiálové využití nejvýše 450 kg vody resp. 675 kwh dřevo pro palivo ke konečné spotřebě nejvýše 300 kg vody resp. 450 kwh obiloviny a olejniny nejvýše 50 kg vody resp. 75 kwh kukuřice na zrno nejvýše 200 kg vody resp. 300 kwh Šlechtění a množení rostlin (skleníky) Limity spotřeby: Indikativní hodnotou pro vytápění skleníků v České republice bude měrná spotřeba tepla ve výši 500 kwh/m 2.rok (při požadavku na udržení vnitřní teploty 20 C) v závislosti na požadované teplotě. Další zvažované přípustné způsoby užití tepla jsou následující: Teplo dodané pro potřeby chlazení. Typickými příklady dodávky tepla pro potřeby chlazení je klimatizování veřejných i soukromých budov, klimatizování prostor pro skladování potravin (ryby, maso, ovoce, zelenina), chlazení mléka. Procesní teplo pro dezinfekci nebo pasterizaci vstupních substrátů (je-li to vyžadováno legislativou, tj. nařízení EU č. 1774/2002) Teplo dodané na průmyslové procesy (pokud zde teplo kryje ekonomicky odůvodněnou poptávku, případně že nahrazuje jinak využívaná fosilní paliva) Za užitečné teplo z obnovitelných zdrojů se nepovažuje zejména využití tepla: Teplo pro ohřev substrátu ve fermentoru bioplynové stanice. Procesního teplo pro sušení fermentačního zbytku (digestátu) za účelem výroby organických hnojiv. Procesního teplo pro sušení fermentačního zbytku (digestátu) za účelem výroby paliv. Procesního teplo pro hygienizaci/pasterizaci složek substrátu vstupujícího do fermentoru v případě, že nejsou vyžadovány platnými právními předpisy, Teplo pro dodatečnou výrobu elektřiny (např. využitím ORC jednotky). Září

22 Způsob prokazování Při dokladování množství tzv. užitečného tepla bude nutné postupovat v souladu s ustanoveními připravovaného výkladového stanoviska ERÚ, až bude fakticky uveřejněno (předpoklad podzim 2013). Jakékoliv deklarované množství užitečného tepla pro daný účel by měl být přitom výrobce schopen doložit pro případ možné kontroly hodnověrným způsobem (tj. např. měřením spotřebovaného tepla dodaného třetím stranám, počtem stavů hospodářských zvířat, dodacími listy nakoupených surovin pro sušení apod.). Bude-li současně výrobce nárokovat zelený bonus za KVET, bude povinen podat na MPO žádost o vydání osvědčení o původu elektřiny z vysokoúčinné KVET, jejíž vzor je uveden v příloze č. 3 vyhlášky č. 453/2012 Sb. Pro možné vyplácení zelených bonusů za KVET pak bude nutné provést registraci do systému OTE v souladu s ustanovením vyhlášky ERÚ č. 346/2012 Sb. A následně pak vyplňovat pravidelné měsíční výkazy. V nich je kromě hodnot výroby užitečného tepla rovněž nutné uvádět účinnosti (hrubé) výroby elektřiny a tepla, jejichž prostřednictvím se ověřuje splnění ustanovení vyhlášky MPO č. 441/2012 Sb., o stanovení minimální účinnosti užití energie při výrobě elektřiny a tepelné energie. Má-li být teplo prodáváno pro zisk třetím stranám, bude pak nutné v souladu s Energetickým zákonem (zákon č. 458/2000 Sb.) rovněž získat licenci na výrobu a rozvod tepla a stát se licencovaným dodavatelem. Září

23 Příloha 2: Výkres navrhovaného nového zapojení ORC jednotky Září
