Pozemní stavitelství II. Zpracoval: Filip Čmiel, Ing., Ing. Zdeněk Peřina, Ph.D.

Transkript

1 Pozemní stavitelství II. Schodiště, rampy, výtahy 2 Zpracoval: Filip Čmiel, Ing., Ing. Zdeněk Peřina, Ph.D.

2 ŽB schodiště monolitické deskové a) variantytvarů apodpordesek b) deska přímá skamennými stupni Schodiště Funkce a požadavky 2

3 ŽB schodiště monolitické deskové c) deska lomená snadbetonovanými stupni d) deska stupňovitá Schodiště Funkce a požadavky 3

4 ŽB schodiště monolitické deskové e) deska spirálová(schéma) Schodiště Funkce a požadavky 4

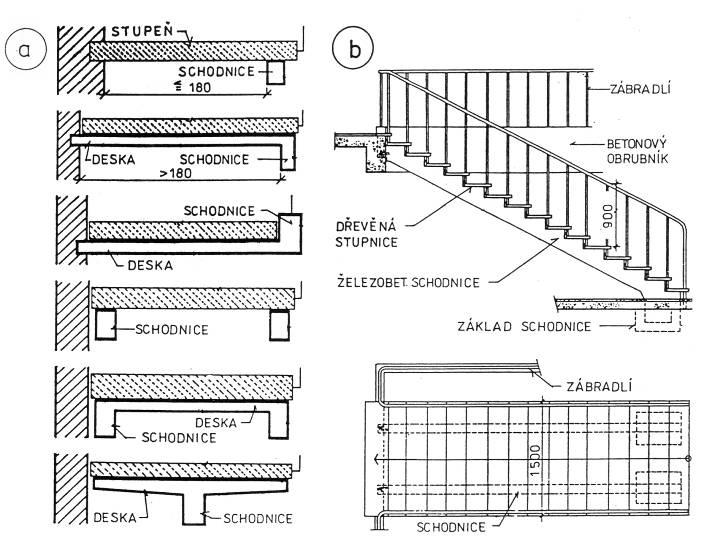

5 ŽB schodiště monolitické schodnicové Schodiště Funkce a požadavky 5

6 ŽB schodiště montované schodnicové a)se spínanými rameny b)c)se stupni vytvořenými stupnicemi apodstupnicemi Schodiště Funkce a požadavky 6

7 ŽB schodiště montované panelové b) panelrovný, stupňovitě zalomený, vylehčený c) stupně lícující,posunuty ošířku stupně a1/2šířku stupně Schodiště Funkce a požadavky 7

8 Schodiště v panelových stavbách a) dvouramenné, b) jednoramenné Schodiště Funkce a požadavky 8

9 Schodiště v montovaných skeletech a) základní skladebné variantynosné kce schodiště Schodiště Funkce a požadavky 9

10 Schodiště v montovaných skeletech b) variantypodepření mezipodesty b1) b2)na pomocný trám, vloženýmezi sloupy b3) navloženouschodišťovou stěnu ovýšce podlaží b4) navloženouschodišť. stěnu opolovičnívýšce podlaží Schodiště Funkce a požadavky 10

11 Schodiště v montovaných skeletech c) příklad konstrukčního řešení schodiště vmontovaném skeletu Schodiště Funkce a požadavky 11

12 Schodiště ocelové schodnicové c) schodnice zlisovanéhoplechu d) schodnice zpásovéoceli Schodiště Funkce a požadavky 12

13 Schodiště ocelové schodnicové c) schodnice zválcovanýchuprofilů d) schodnice zocelovýchtrubek Schodiště Funkce a požadavky 13

14 Schodiště ocelové schodnicové e) schodnice stupňovitě tvarovaná f) příklady osazení stupnic na schodnice Schodiště Funkce a požadavky 14

15 Schodiště ocelové zavěšené Schodiště Funkce a požadavky 15

16 Schodiště ocelové vřetenové Schodiště Funkce a požadavky 16

17 Schodiště dřevěné schodnicové a) seschodnicemi apodstupnicemi b) sestupnicemi Schodiště Funkce a požadavky 17

18 Schodiště dřevěné schodnicové c) variantykotvení schodnic Schodiště Funkce a požadavky 18

19 Schodiště dřevěné schodnicové d) příklad kce dvouramenného schodiště vdřevěném objektu e) křivočaréschodiště slepenými schodnicemi Schodiště Funkce a požadavky 19

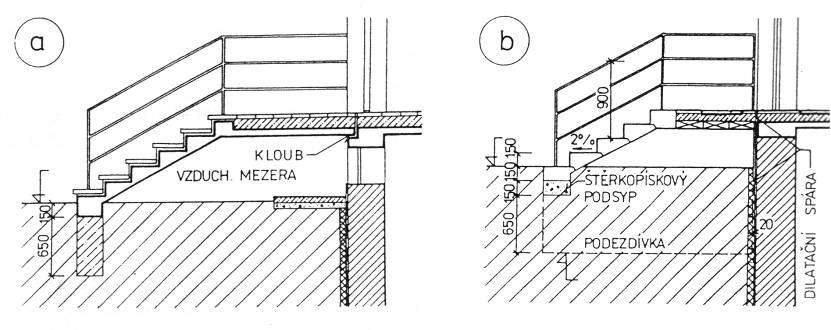

20 Vnější schodiště a) předložené,kloubově spojené sbudovou b) předložené,oddělené odbudovy dělící spárou Schodiště Funkce a požadavky 20

21 Vnější schodiště c) předložené,uložené na konzole Schodiště Funkce a požadavky 21

22 Vnější schodiště d) schodiště terénní Schodiště Funkce a požadavky 22

23 Příklad ocelového schodiště s monolitickou betonovoudeskou a stupni schodnice válcovanýocelovýuprofil podestovýnosník 2xválcovanýocelovýIprofil trapézovýplech (ztracenébednění) kapsa pro uložení podestovéhonosníku Schodiště Funkce a požadavky 23

24 Příklad ocelového schodiště s monolitickou betonovoudeskou a stupni schodnice válcovanýocelovýuprofil podestovýnosník 2xválcovanýocelovýIprofil trapézovýplech (ztracenébednění) podhled -sádrokarton Schodiště Funkce a požadavky 24

25 Příklad ocelového vedlejšího (požárního) schodiště schodnice ocelovýplech stupnice ocelovéúhelníky +chodníkové dlaždice Schodiště Funkce a požadavky 25

26 Výška zábradlí Měříseodhranystupně svislekhorní úrovnimadla a) krajní zábradelnísloupky svisléna sklon ramene b)krajní zábradelnísloupky kolmé na sklon ramene Zábradlí Funkce a požadavky 26

27 Výška zábradlí Výška zábradlí(hz)je ovlivněnahloubkou prostoru( H), vůči kterému má ochrannou Funkci fyzickou(pád dohloubky)ipsychickou (pocitbezpečí) Zábradlí Funkce a požadavky 27

28 Hloubka prostoru pod zábradlím a)vnitřní prostory,b)vnější prostory Zábradlí Funkce a požadavky 28

29 Vztah hloubky a výšky zábradlí Vztahcelkovéhloubky prostorupodzábradlím ( H) apotřebnévýšky zábradlí(hz). Zábradlí Funkce a požadavky 29

30 Šířka zábradelního zrcadla Je-lischodišťovézrcadloširoképouze200mm a méně,může zůstatzábradlívysoké900mm bezohleduna H. Zábradlí Funkce a požadavky 30

31 Mezery ve výplni zábradlí a) kolmé členění (do odchylky 45 od svislice) b) vodorovné členění (odchylka větší 45 od svislice) Zábradlí Funkce a požadavky 31

32 Zábradlí v dětských zařízeních Vbudovách sbezpečným provozem dětí do 12 let se musí členit zábradlí Zábradlí Funkce a požadavky 32

33 Úpravy zábradlí pro děti a staré lidi Vtěchto provozech se navrhuje i druhé snížené madlo. Jehovýška od podlahy (hm) je: pro děti do 6 let -400 až 500 mm pro děti do 12 let až 700 mm pro staré a nemocné lidi mm Zábradlí Funkce a požadavky 33

34 Schody a zábradlí pro handicapované Schody musí být opatřenymadly, která přesahujínástupní a výstupní schod o 150 mm. Doporučeny rozměr schodu je300x150mm Doporučujese další mádlo vevýši 750mm Zábradlí Funkce a požadavky 34

35 Rampy Rampy mohou mít max. sklon 1:12 při max. délce 9 m Nad9mmusí býtodpočívadlo1,5m Rampy musí být opatřeny madly avodící tyčí ve výšce 300 mm nadpodlahou Povrchmusí býtsprotiskluzovou úpravou Musíbýt dobře osvětleny Rampy Funkce a požadavky 35

36 Rampy a vstup do budovy Rampy Funkce a požadavky 36

37 Rampy a vstup do budovy Podélný sklon max. 1:12, min. šířka 1,3 m ukončena volnou plochou o min. délce 1,5 m Nad9mdélky musí býtodpočívadlo1,5m Mimořádně lzepoužítrampu osklonu 1:8, aledélka nesmí býtdelšínež3m Rampy Funkce a požadavky 37

38 Rampy a vstup do budovy Rampy Funkce a požadavky 38

39 Rampy a vstup do budovy Madla po obou stranách rampy ve výši 900 mm (doporučuje se i 750 mm), vodící tyč ve výši 300 mm U venkovního zábradlí madlo dřevěné (zplastu) Povrchrampy súpravouprotiskluzu (příčnédrážkováníkrytiny osoučiniteli smykovéhotření0,6) Rampy Funkce a požadavky 39

40 Výtahy Rozdělení dle druhu použití: osobní (panoramatické, lůžkové, oběžné paternoster,proinvalidy) nákladní malénákladní pohyblivéschodyachodníky výtahyproautomobily výtahovéparkovacísystémyproauta Výtahy Funkce a požadavky 40

41 Výtahy Rozdělení dle druhu pohonu: trakční(lanové) -běžné(konvekční) -bezpřevodové hydraulické -scentrálnímpístem -sbočnímpístem řetězové kombinace(hydro-lanové) Výtahy Funkce a požadavky 41

42 Výtahy Rozdělení dle umístění strojovny: nadšachtou podšachtou vedlešachty mimo šachtu bezstrojovny Výtahy Funkce a požadavky 42

43 Výtahy Rozdělení dle provozní rychlosti: běžné 0,20-0,60ms -1 středně rychlostní 0,60-1,60ms -1 vysokorychlostní 1,60-2,50ms -1 Výtahy Funkce a požadavky 43

44 Výtahy Rozdělení dle provozního zdvihu: běžný do15m střední do30m (hydraulické) vysoký do60m (lanové) Výtahy Funkce a požadavky 44

45 Výtahy Rozdělení dle zpracování a vybavení: standardní luxusní exkluzivní Výtahy Funkce a požadavky 45

46 Výtahy Rozdělení dle finančních nákladů: přiměřenékvalitě aprovedení nepřiměřenéanikvalitě aniprovedení odůvodnitelné Výtahy Funkce a požadavky 46

47 Výtahy Rozdělení dle jiných specifik: počtupřepravovanýchosob velikostivýtahovéšachty mechanizmuotevíranídveří úpravypovrchů náročnostipřiservisu ekologieprovozu energetickénáročnosti Výtahy Funkce a požadavky 47

48 Výtahy pro handicapované Min. rozměry kabiny musí být 1,1 1,4 m (u novostaveb, v ostatních případech 0,9 1,2 m) Výtahy Funkce a požadavky 48

49 Výtahy pro handicapované Výtahy Funkce a požadavky 49

50 Výtahy pro handicapované Kabina nesmí mít ručně otevíravé dveře Podlahamusí mít protiskluznouúpravua výškovýrozdíloprotipodlažímax. 20mm Kabinamusí mít sklopnésedátko Výtahy Funkce a požadavky 50

51 Použitá literatura: Závěrem Děkuji za pozornost. [1] Hájek, P.: Konstrukce pozemních staveb 10, Vyd. ČVUT Praha, 2000, ISBN [2] Hájek V. a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. [3] Matoušová D., Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. [4] Matoušová D., Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN [5] Hájek V., Novák L., Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN [6] Witzany J. a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN [7] Skulinová D., Skotnicová I., Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN [8] ČSN Schodiště a šikmé rampy základní požadavky,
