1 Optimalizace vlastní spotřeby SUNNY BACKUP / SUNNY HOME MANAGER Návod k projektování SBU_HoMan-PL-UCS Verze 1.3 CZ

2

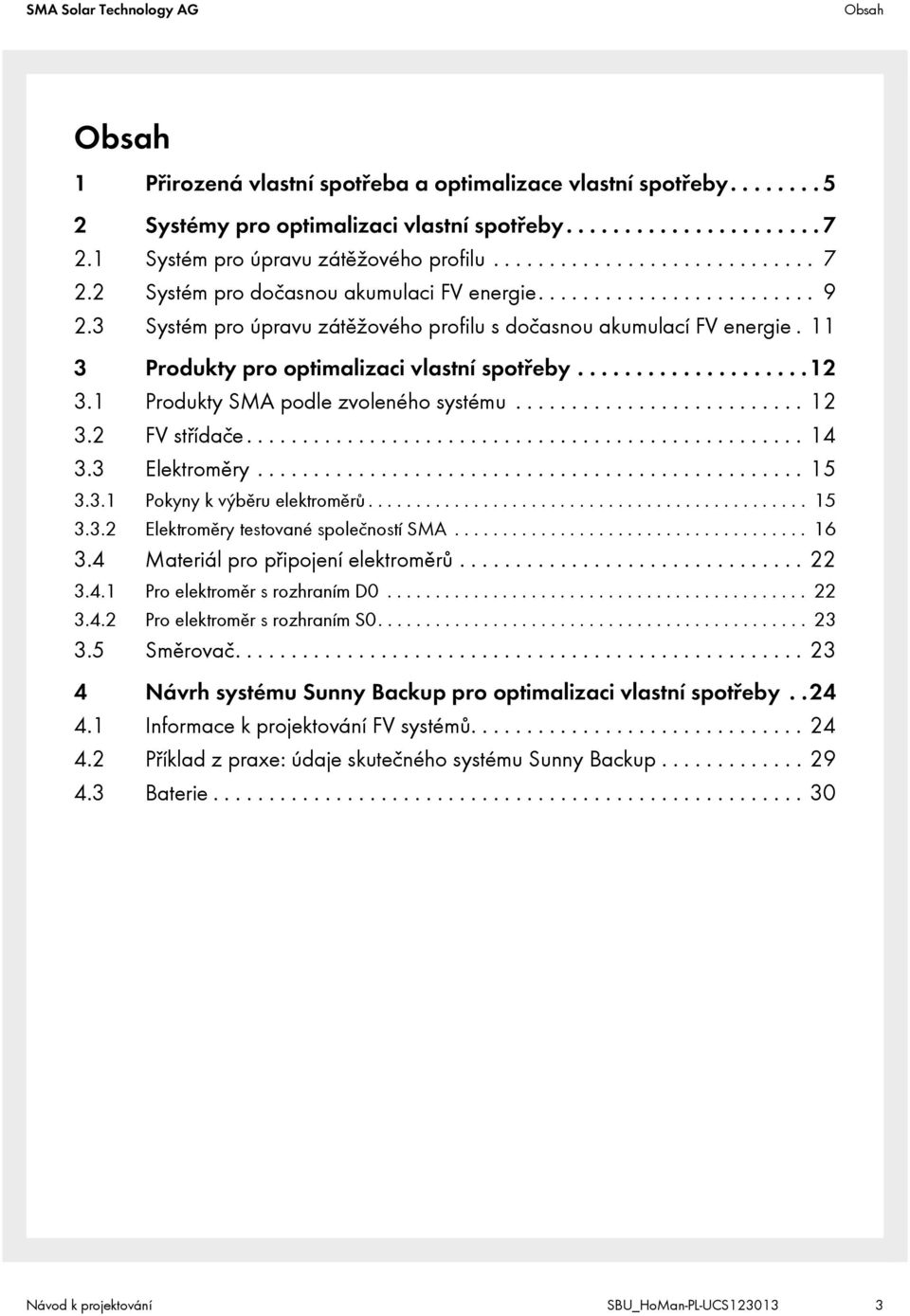

3 SMA Solar Technology AG Obsah Obsah 1 Přirozená vlastní spotřeba a optimalizace vlastní spotřeby Systémy pro optimalizaci vlastní spotřeby Systém pro úpravu zátěžového profilu Systém pro dočasnou akumulaci FV energie Systém pro úpravu zátěžového profilu s dočasnou akumulací FV energie Produkty pro optimalizaci vlastní spotřeby Produkty SMA podle zvoleného systému FV střídače Elektroměry Pokyny k výběru elektroměrů Elektroměry testované společností SMA Materiál pro připojení elektroměrů Pro elektroměr s rozhraním D Pro elektroměr s rozhraním S Směrovač Návrh systému Backup pro optimalizaci vlastní spotřeby Informace k projektování FV systémů Příklad z praxe: údaje skutečného systému Backup Baterie Návod k projektování SBU_HoMan-PL-UCS

4 Obsah SMA Solar Technology AG 4 SBU_HoMan-PL-UCS Návod k projektování

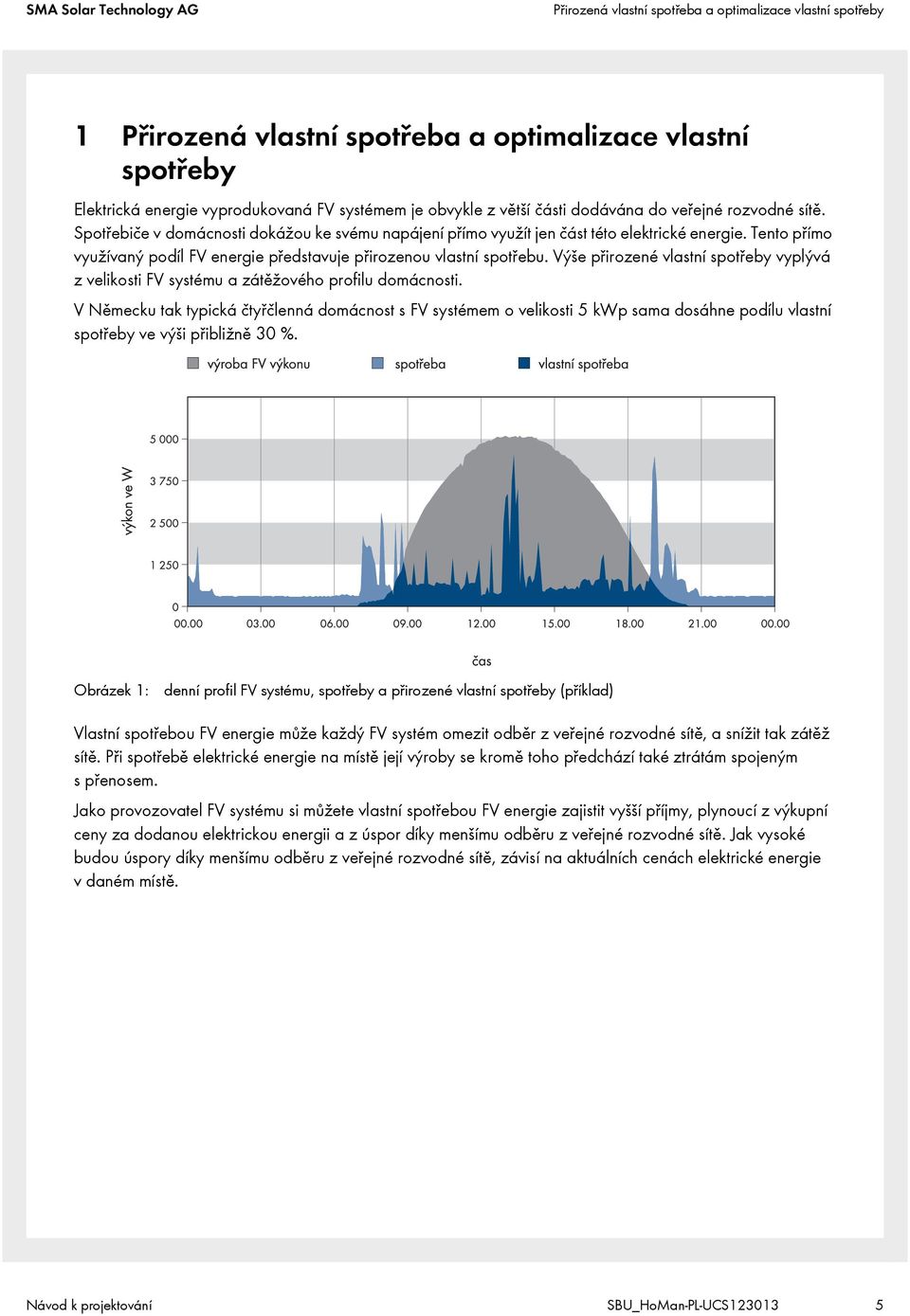

5 SMA Solar Technology AG Přirozená vlastní spotřeba a optimalizace vlastní spotřeby 1 Přirozená vlastní spotřeba a optimalizace vlastní spotřeby Elektrická energie vyprodukovaná FV systémem je obvykle z větší části dodávána do veřejné. Spotřebiče v domácnosti dokážou ke svému napájení přímo využít jen část této elektrické energie. Tento přímo využívaný podíl FV energie představuje přirozenou vlastní spotřebu. Výše přirozené vlastní spotřeby vyplývá z velikosti FV systému a zátěžového profilu domácnosti. V Německu tak typická čtyřčlenná domácnost s FV systémem o velikosti 5 kwp sama dosáhne podílu vlastní spotřeby ve výši přibližně 30 %. Obrázek 1: denní profil FV systému, spotřeby a přirozené vlastní spotřeby (příklad) Vlastní spotřebou FV energie může každý FV systém omezit odběr z veřejné, a snížit tak zátěž sítě. Při spotřebě elektrické energie na místě její výroby se kromě toho předchází také ztrátám spojeným spřenosem. Jako provozovatel FV systému si můžete vlastní spotřebou FV energie zajistit vyšší příjmy, plynoucí z výkupní ceny za dodanou elektrickou energii a z úspor díky menšímu odběru z veřejné. Jak vysoké budou úspory díky menšímu odběru z veřejné, závisí na aktuálních cenách elektrické energie vdaném místě. Návod k projektování SBU_HoMan-PL-UCS

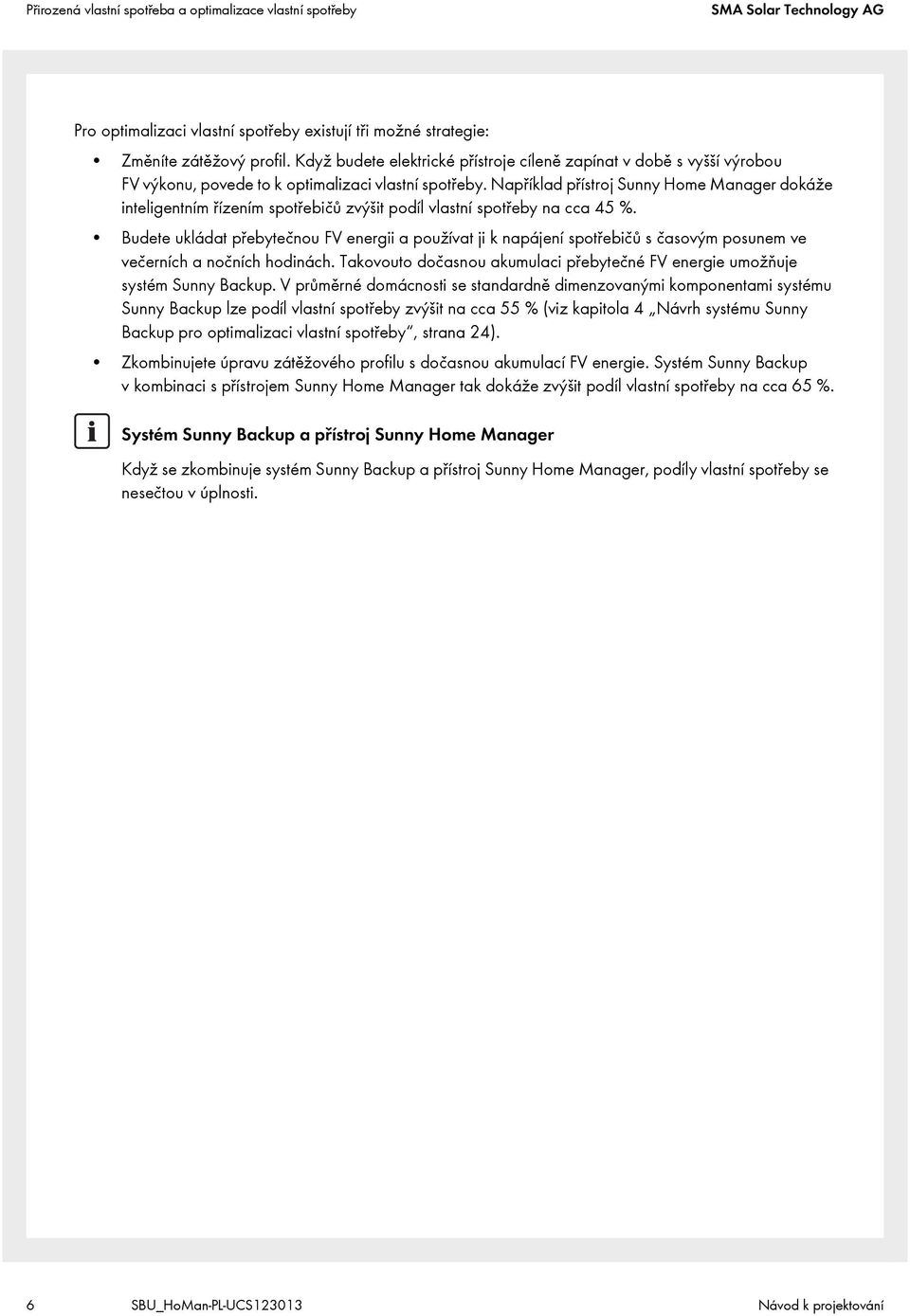

6 Přirozená vlastní spotřeba a optimalizace vlastní spotřeby SMA Solar Technology AG Pro optimalizaci vlastní spotřeby existují tři možné strategie: Změníte zátěžový profil. Když budete elektrické přístroje cíleně zapínat v době s vyšší výrobou FV výkonu, povede to k optimalizaci vlastní spotřeby. Například přístroj Home Manager dokáže inteligentním řízením spotřebičů zvýšit podíl vlastní spotřeby na cca 45 %. Budete ukládat přebytečnou FV energii a používat ji k napájení spotřebičů s časovým posunem ve večerních a nočních hodinách. Takovouto dočasnou akumulaci přebytečné FV energie umožňuje systém Backup. V průměrné domácnosti se standardně dimenzovanými komponentami systému Backup lze podíl vlastní spotřeby zvýšit na cca 55 % (viz kapitola 4 Návrh systému Backup pro optimalizaci vlastní spotřeby, strana 24). Zkombinujete úpravu zátěžového profilu s dočasnou akumulací FV energie. Systém Backup v kombinaci s přístrojem Home Manager tak dokáže zvýšit podíl vlastní spotřeby na cca 65 %. Systém Backup a přístroj Home Manager Když se zkombinuje systém Backup a přístroj Home Manager, podíly vlastní spotřeby se nesečtou v úplnosti. 6 SBU_HoMan-PL-UCS Návod k projektování

7 SMA Solar Technology AG Systémy pro optimalizaci vlastní spotřeby 2 Systémy pro optimalizaci vlastní spotřeby 2.1 Systém pro úpravu zátěžového profilu Obrázek 2: FV systém s přístrojem Home Manager (příklad) Přístroj Home Manager prostřednictvím portálu Portal nabízí různé pomůcky pro úpravu zátěžového profilu, například stavová hlášení, prognózy a doporučené úkony. Kromě toho přístroj Home Manager prostřednictvím bezdrátových zásuvek SMA dokáže automaticky zapínat a vypínat spotřebiče. Návod k projektování SBU_HoMan-PL-UCS

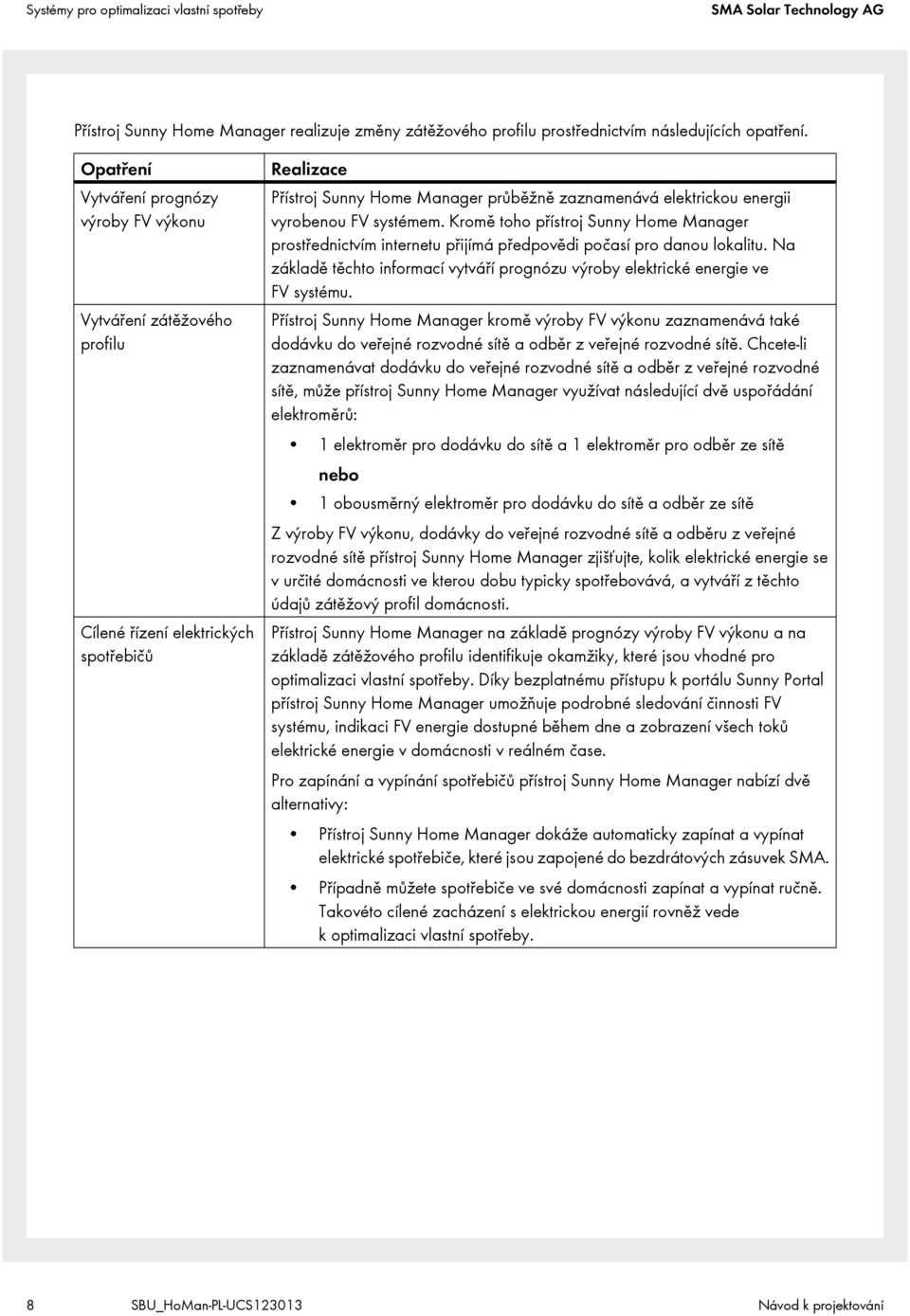

8 Systémy pro optimalizaci vlastní spotřeby SMA Solar Technology AG Přístroj Home Manager realizuje změny zátěžového profilu prostřednictvím následujících opatření. Opatření Vytváření prognózy výroby FV výkonu Vytváření zátěžového profilu Cílené řízení elektrických spotřebičů Realizace Přístroj Home Manager průběžně zaznamenává elektrickou energii vyrobenou FV systémem. Kromě toho přístroj Home Manager prostřednictvím internetu přijímá předpovědi počasí pro danou lokalitu. Na základě těchto informací vytváří prognózu výroby elektrické energie ve FV systému. Přístroj Home Manager kromě výroby FV výkonu zaznamenává také dodávku do veřejné a odběr z veřejné. Chcete-li zaznamenávat dodávku do veřejné a odběr z veřejné rozvodné sítě, může přístroj Home Manager využívat následující dvě uspořádání elektroměrů: 1 elektroměr pro dodávku do sítě a 1 elektroměr pro odběr ze sítě nebo 1 obousměrný elektroměr pro dodávku do sítě a odběr ze sítě Z výroby FV výkonu, dodávky do veřejné a odběru z veřejné přístroj Home Manager zjišťujte, kolik elektrické energie se v určité domácnosti ve kterou dobu typicky spotřebovává, a vytváří z těchto údajů zátěžový profil domácnosti. Přístroj Home Manager na základě prognózy výroby FV výkonu a na základě zátěžového profilu identifikuje okamžiky, které jsou vhodné pro optimalizaci vlastní spotřeby. Díky bezplatnému přístupu k portálu Portal přístroj Home Manager umožňuje podrobné sledování činnosti FV systému, indikaci FV energie dostupné během dne a zobrazení všech toků elektrické energie v domácnosti v reálném čase. Pro zapínání a vypínání spotřebičů přístroj Home Manager nabízí dvě alternativy: Přístroj Home Manager dokáže automaticky zapínat a vypínat elektrické spotřebiče, které jsou zapojené do bezdrátových zásuvek SMA. Případně můžete spotřebiče ve své domácnosti zapínat a vypínat ručně. Takovéto cílené zacházení s elektrickou energií rovněž vede k optimalizaci vlastní spotřeby. 8 SBU_HoMan-PL-UCS Návod k projektování

9 SMA Solar Technology AG Systémy pro optimalizaci vlastní spotřeby 2.2 Systém pro dočasnou akumulaci FV energie Obrázek 3: FV systém se systémem Backup a přístrojem Meter Box pro střídač Backup Střídač Backup prostřednictvím přístroje Meter Box pro střídač Backup načítá data připojených elektroměrů, a zaznamenává tak výrobu FV výkonu, dodávku do veřejné a odběr z veřejné. Na základě těchto údajů manažer baterie střídače Backup reguluje nabíjení a vybíjení připojené baterie: Když je k dispozici přebytečný FV výkon, je ukládán do baterie. Když není k dispozici žádný FV výkon, střídač Backup aktivuje vybíjení baterie a poskytuje elektrickou energii pro spotřebiče na místě. Návod k projektování SBU_HoMan-PL-UCS

10 Systémy pro optimalizaci vlastní spotřeby SMA Solar Technology AG Obrázek 4: optimalizace vlastní spotřeby dočasnou akumulací FV energie (příklad) Díky této strategii je FV energie k dispozici, vždy když je jí potřeba i po západu slunce či při výpadku veřejné. 10 SBU_HoMan-PL-UCS Návod k projektování

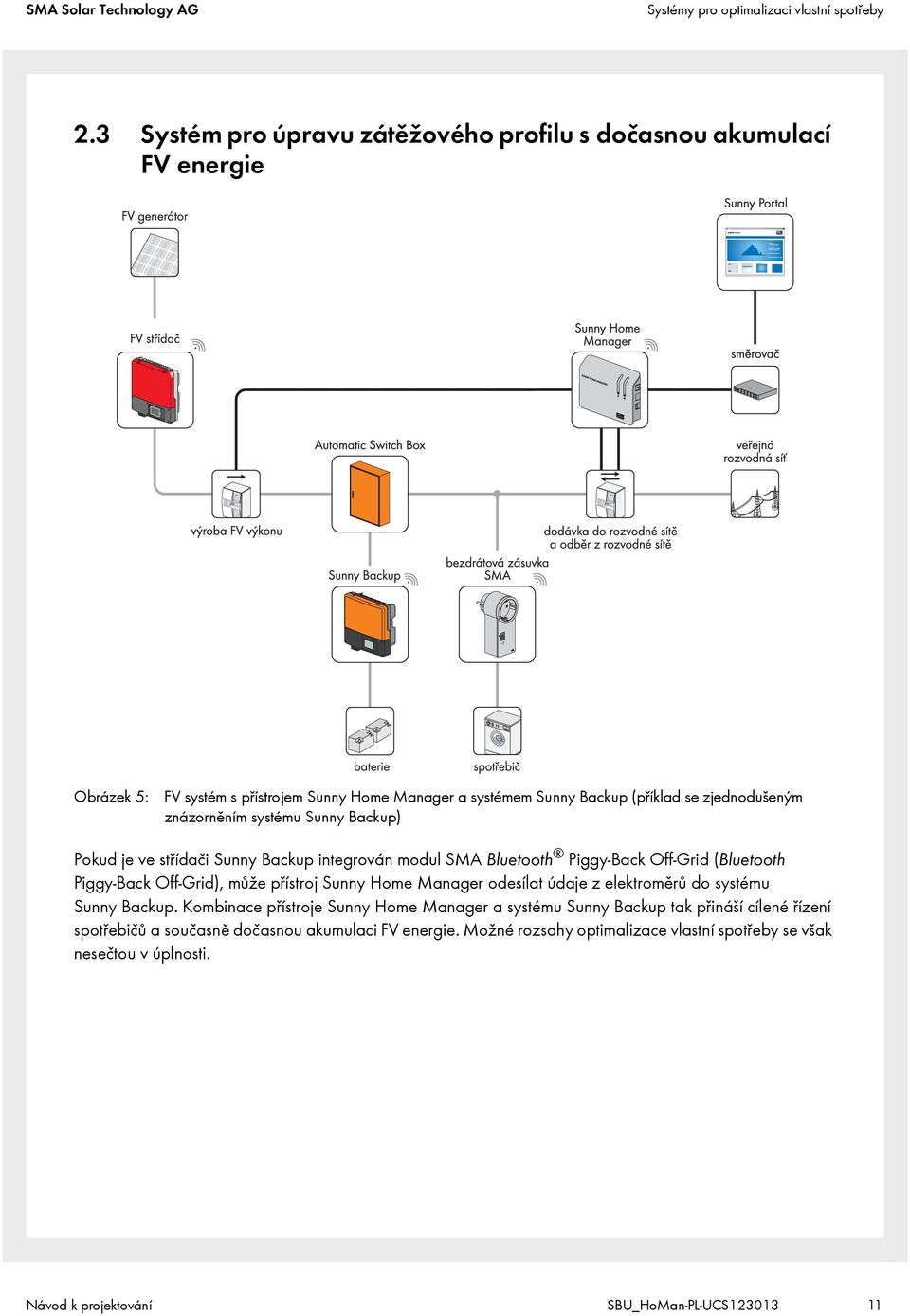

11 SMA Solar Technology AG Systémy pro optimalizaci vlastní spotřeby 2.3 Systém pro úpravu zátěžového profilu s dočasnou akumulací FV energie Obrázek 5: FV systém s přístrojem Home Manager a systémem Backup (příklad se zjednodušeným znázorněním systému Backup) Pokud je ve střídači Backup integrován modul SMA Bluetooth Piggy-Back Off-Grid (Bluetooth Piggy-Back Off-Grid), může přístroj Home Manager odesílat údaje z elektroměrů do systému Backup. Kombinace přístroje Home Manager a systému Backup tak přináší cílené řízení spotřebičů a současně dočasnou akumulaci FV energie. Možné rozsahy optimalizace vlastní spotřeby se však nesečtou v úplnosti. Návod k projektování SBU_HoMan-PL-UCS

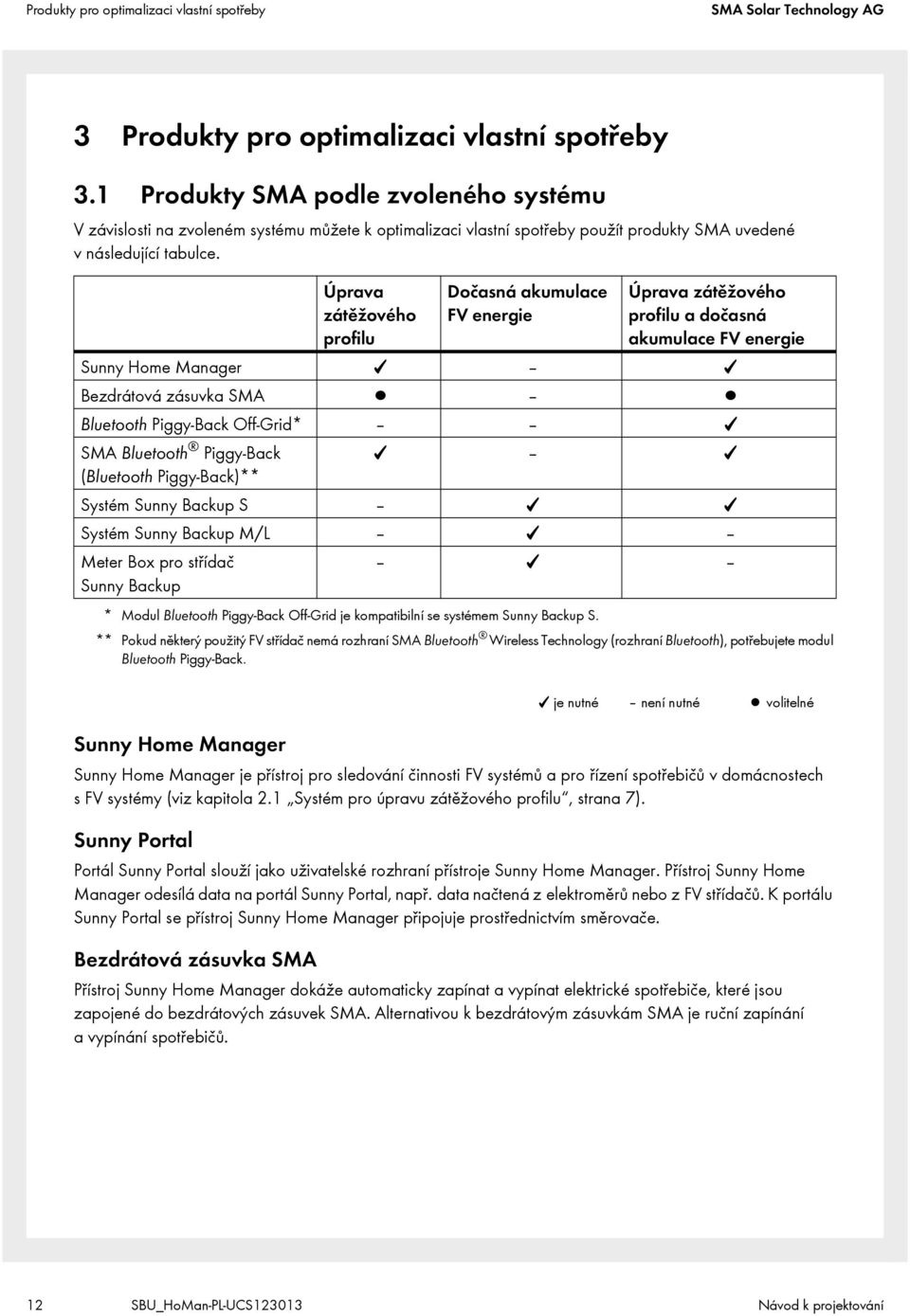

12 Produkty pro optimalizaci vlastní spotřeby SMA Solar Technology AG 3 Produkty pro optimalizaci vlastní spotřeby 3.1 Produkty SMA podle zvoleného systému V závislosti na zvoleném systému můžete k optimalizaci vlastní spotřeby použít produkty SMA uvedené v následující tabulce. Úprava zátěžového profilu Dočasná akumulace FV energie Úprava zátěžového profilu a dočasná akumulace FV energie Home Manager Bezdrátová zásuvka SMA Bluetooth Piggy-Back Off-Grid* SMA Bluetooth Piggy-Back (Bluetooth Piggy-Back)** Systém Backup S Systém Backup M/L Meter Box pro střídač Backup * Modul Bluetooth Piggy-Back Off-Grid je kompatibilní se systémem Backup S. ** Pokud některý použitý FV střídač nemá rozhraní SMA Bluetooth Wireless Technology (rozhraní Bluetooth), potřebujete modul Bluetooth Piggy-Back. Home Manager Home Manager je přístroj pro sledování činnosti FV systémů a pro řízení spotřebičů v domácnostech s FV systémy (viz kapitola 2.1 Systém pro úpravu zátěžového profilu, strana 7). Portal Portál Portal slouží jako uživatelské rozhraní přístroje Home Manager. Přístroj Home Manager odesílá data na portál Portal, např. data načtená z elektroměrů nebo z FV střídačů. K portálu Portal se přístroj Home Manager připojuje prostřednictvím směrovače. Bezdrátová zásuvka SMA je nutné není nutné volitelné Přístroj Home Manager dokáže automaticky zapínat a vypínat elektrické spotřebiče, které jsou zapojené do bezdrátových zásuvek SMA. Alternativou k bezdrátovým zásuvkám SMA je ruční zapínání a vypínání spotřebičů. 12 SBU_HoMan-PL-UCS Návod k projektování

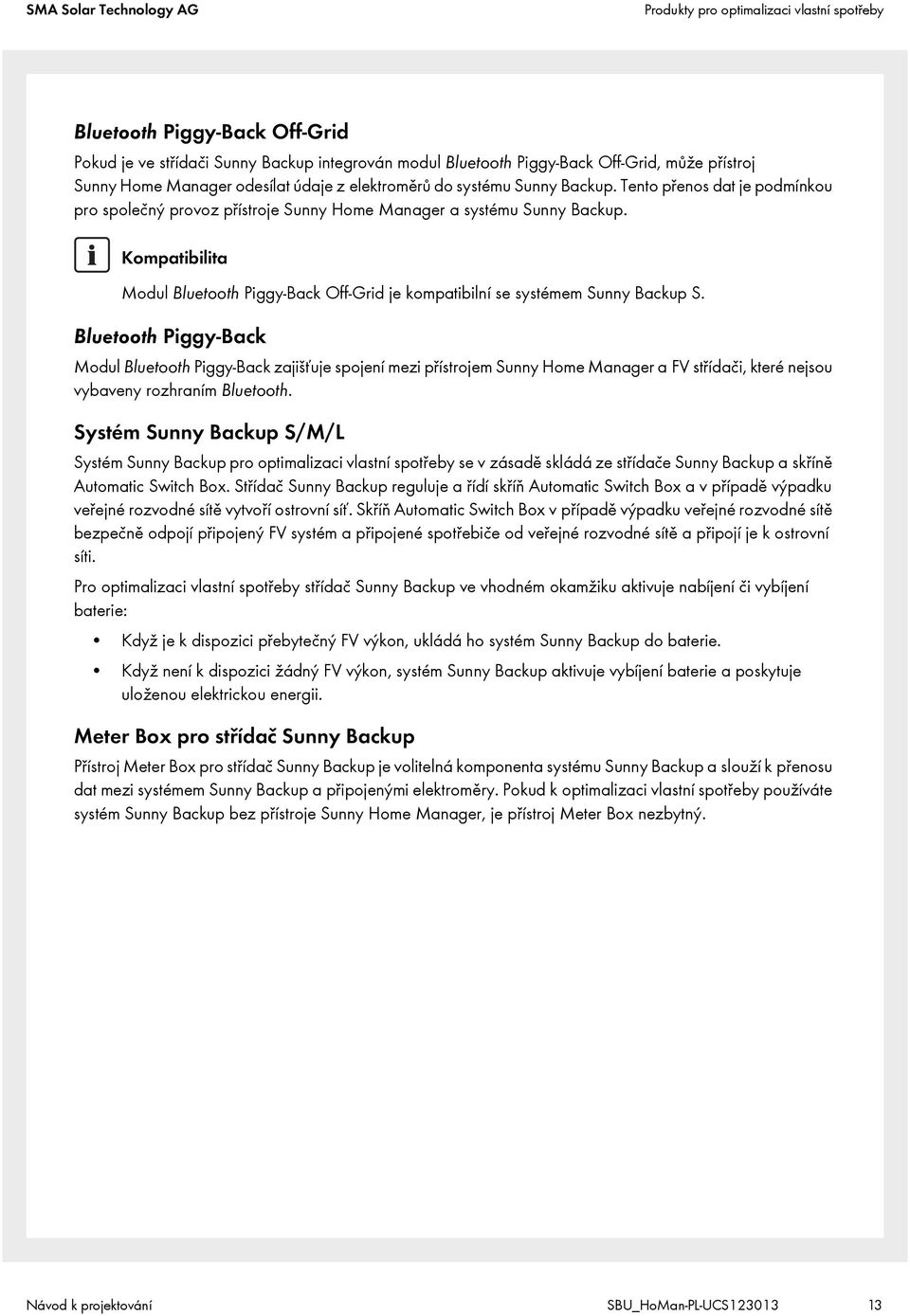

13 SMA Solar Technology AG Produkty pro optimalizaci vlastní spotřeby Bluetooth Piggy-Back Off-Grid Pokud je ve střídači Backup integrován modul Bluetooth Piggy-Back Off-Grid, může přístroj Home Manager odesílat údaje z elektroměrů do systému Backup. Tento přenos dat je podmínkou pro společný provoz přístroje Home Manager a systému Backup. Kompatibilita Modul Bluetooth Piggy-Back Off-Grid je kompatibilní se systémem Backup S. Bluetooth Piggy-Back Modul Bluetooth Piggy-Back zajišťuje spojení mezi přístrojem Home Manager a FV střídači, které nejsou vybaveny rozhraním Bluetooth. Systém Backup S/M/L Systém Backup pro optimalizaci vlastní spotřeby se v zásadě skládá ze střídače Backup a skříně Automatic Switch Box. Střídač Backup reguluje a řídí skříň Automatic Switch Box a v případě výpadku veřejné vytvoří ostrovní síť. Skříň Automatic Switch Box v případě výpadku veřejné bezpečně odpojí připojený FV systém a připojené spotřebiče od veřejné a připojí je k ostrovní síti. Pro optimalizaci vlastní spotřeby střídač Backup ve vhodném okamžiku aktivuje nabíjení či vybíjení baterie: Když je k dispozici přebytečný FV výkon, ukládá ho systém Backup do baterie. Když není k dispozici žádný FV výkon, systém Backup aktivuje vybíjení baterie a poskytuje uloženou elektrickou energii. Meter Box pro střídač Backup Přístroj Meter Box pro střídač Backup je volitelná komponenta systému Backup a slouží k přenosu dat mezi systémem Backup a připojenými elektroměry. Pokud k optimalizaci vlastní spotřeby používáte systém Backup bez přístroje Home Manager, je přístroj Meter Box nezbytný. Návod k projektování SBU_HoMan-PL-UCS

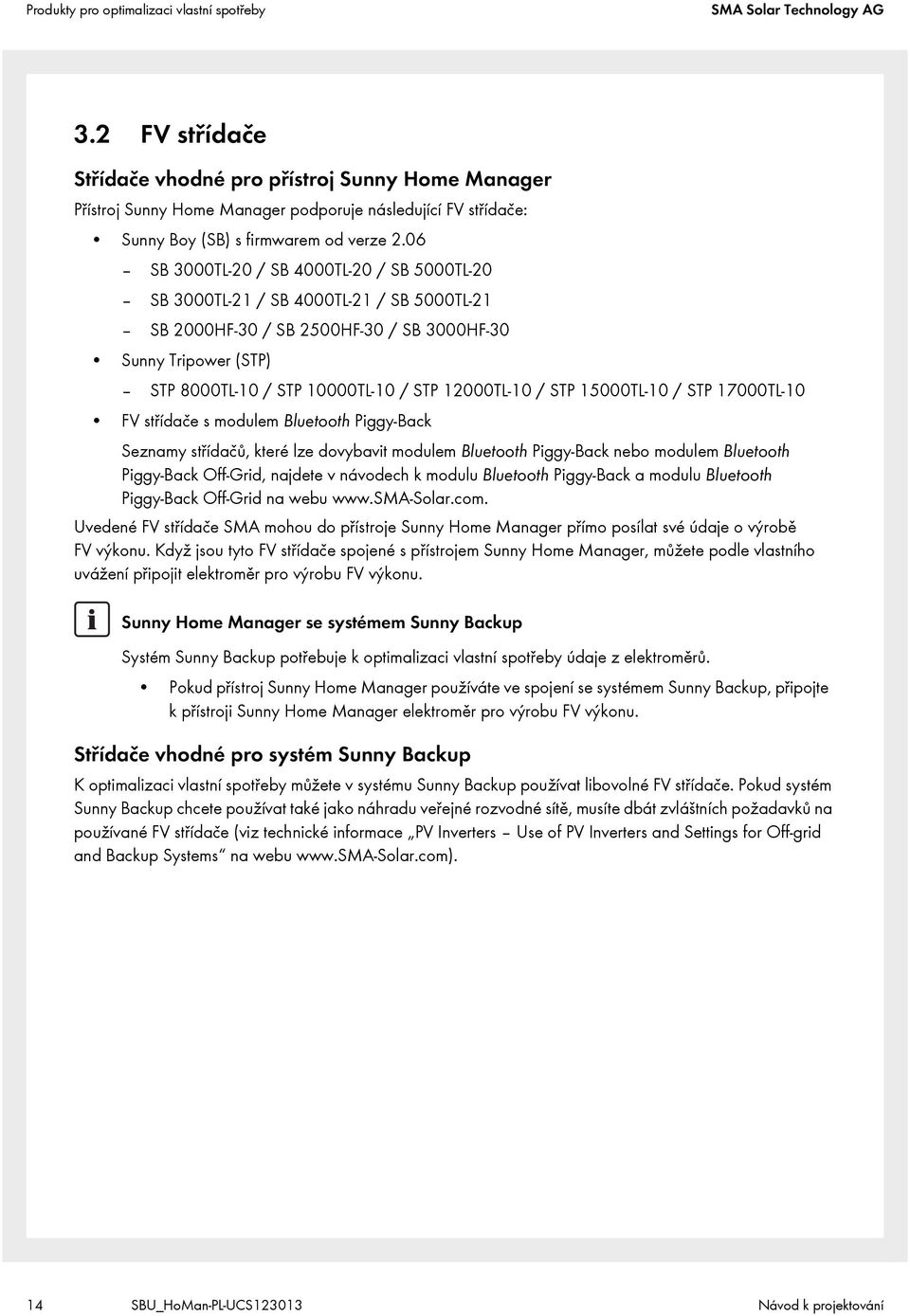

14 Produkty pro optimalizaci vlastní spotřeby SMA Solar Technology AG 3.2 FV střídače Střídače vhodné pro přístroj Home Manager Přístroj Home Manager podporuje následující FV střídače: Boy (SB) s firmwarem od verze 2.06 SB 3000TL-20 / SB 4000TL-20 / SB 5000TL-20 SB 3000TL-21 / SB 4000TL-21 / SB 5000TL-21 SB 2000HF-30 / SB 2500HF-30 / SB 3000HF-30 Tripower (STP) STP 8000TL-10 / STP 10000TL-10 / STP 12000TL-10 / STP 15000TL-10 / STP 17000TL-10 FV střídače s modulem Bluetooth Piggy-Back Seznamy střídačů, které lze dovybavit modulem Bluetooth Piggy-Back nebo modulem Bluetooth Piggy-Back Off-Grid, najdete v návodech k modulu Bluetooth Piggy-Back a modulu Bluetooth Piggy-Back Off-Grid na webu Uvedené FV střídače SMA mohou do přístroje Home Manager přímo posílat své údaje o výrobě FV výkonu. Když jsou tyto FV střídače spojené s přístrojem Home Manager, můžete podle vlastního uvážení připojit elektroměr pro výrobu FV výkonu. Home Manager se systémem Backup Systém Backup potřebuje k optimalizaci vlastní spotřeby údaje z elektroměrů. Pokud přístroj Home Manager používáte ve spojení se systémem Backup, připojte k přístroji Home Manager elektroměr pro výrobu FV výkonu. Střídače vhodné pro systém Backup K optimalizaci vlastní spotřeby můžete v systému Backup používat libovolné FV střídače. Pokud systém Backup chcete používat také jako náhradu veřejné, musíte dbát zvláštních požadavků na používané FV střídače (viz technické informace PV Inverters Use of PV Inverters and Settings for Off-grid and Backup Systems na webu 14 SBU_HoMan-PL-UCS Návod k projektování

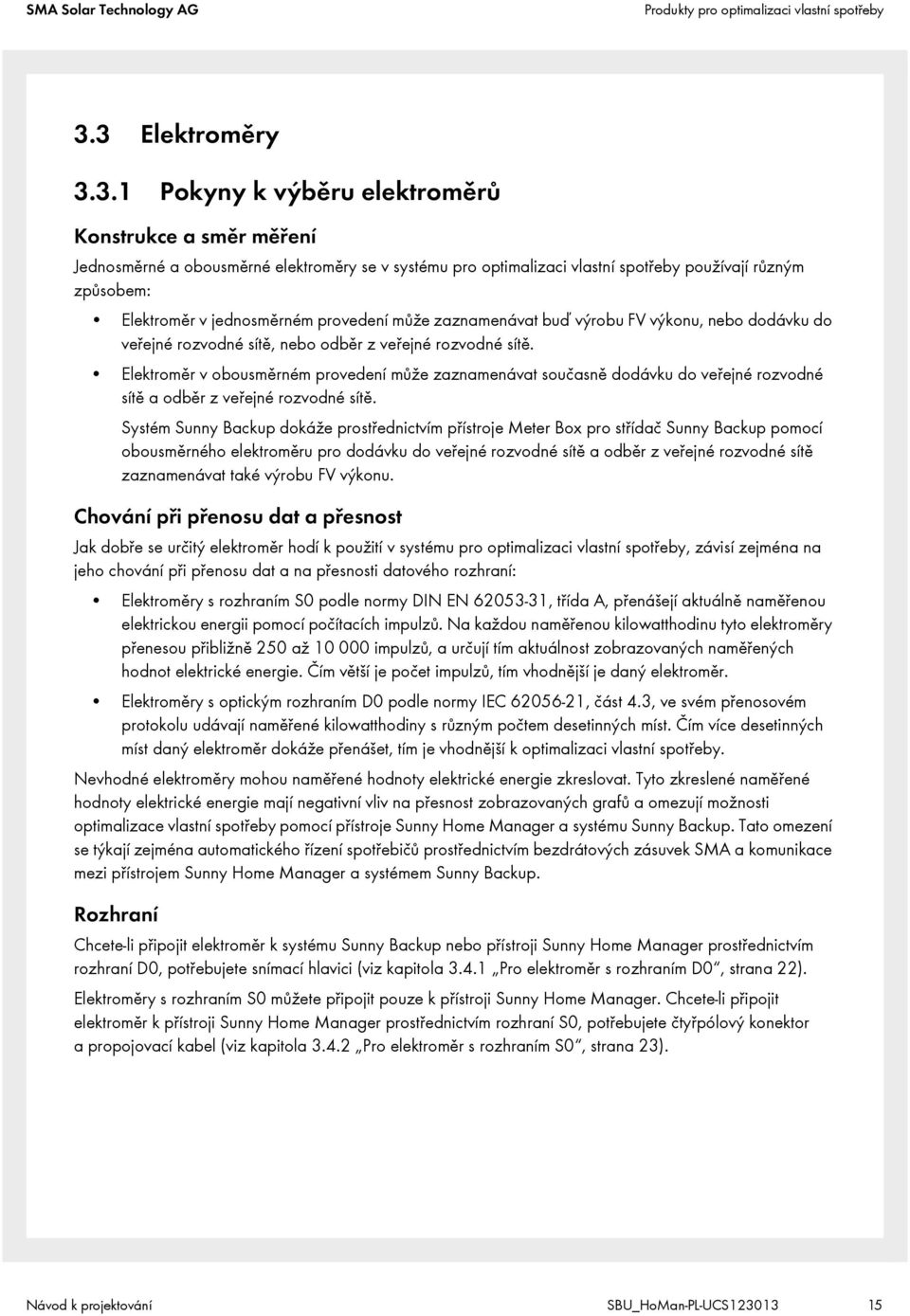

15 SMA Solar Technology AG Produkty pro optimalizaci vlastní spotřeby 3.3 Elektroměry Pokyny k výběru elektroměrů Konstrukce a směr měření Jednosměrné a obousměrné elektroměry se v systému pro optimalizaci vlastní spotřeby používají různým způsobem: Elektroměr v jednosměrném provedení může zaznamenávat buď výrobu FV výkonu, nebo dodávku do veřejné, nebo odběr z veřejné. Elektroměr v obousměrném provedení může zaznamenávat současně dodávku do veřejné rozvodné sítě a odběr z veřejné. Systém Backup dokáže prostřednictvím přístroje Meter Box pro střídač Backup pomocí obousměrného elektroměru pro dodávku do veřejné a odběr z veřejné zaznamenávat také výrobu FV výkonu. Chování při přenosu dat a přesnost Jak dobře se určitý elektroměr hodí k použití v systému pro optimalizaci vlastní spotřeby, závisí zejména na jeho chování při přenosu dat a na přesnosti datového rozhraní: Elektroměry s rozhraním S0 podle normy DIN EN , třída A, přenášejí aktuálně naměřenou elektrickou energii pomocí počítacích impulzů. Na každou naměřenou kilowatthodinu tyto elektroměry přenesou přibližně 250 až impulzů, a určují tím aktuálnost zobrazovaných naměřených hodnot elektrické energie. Čím větší je počet impulzů, tím vhodnější je daný elektroměr. Elektroměry s optickým rozhraním D0 podle normy IEC , část 4.3, ve svém přenosovém protokolu udávají naměřené kilowatthodiny s různým počtem desetinných míst. Čím více desetinných míst daný elektroměr dokáže přenášet, tím je vhodnější k optimalizaci vlastní spotřeby. Nevhodné elektroměry mohou naměřené hodnoty elektrické energie zkreslovat. Tyto zkreslené naměřené hodnoty elektrické energie mají negativní vliv na přesnost zobrazovaných grafů a omezují možnosti optimalizace vlastní spotřeby pomocí přístroje Home Manager a systému Backup. Tato omezení se týkají zejména automatického řízení spotřebičů prostřednictvím bezdrátových zásuvek SMA a komunikace mezi přístrojem Home Manager a systémem Backup. Rozhraní Chcete-li připojit elektroměr k systému Backup nebo přístroji Home Manager prostřednictvím rozhraní D0, potřebujete snímací hlavici (viz kapitola Pro elektroměr s rozhraním D0, strana 22). Elektroměry s rozhraním S0 můžete připojit pouze k přístroji Home Manager. Chcete-li připojit elektroměr k přístroji Home Manager prostřednictvím rozhraní S0, potřebujete čtyřpólový konektor a propojovací kabel (viz kapitola Pro elektroměr s rozhraním S0, strana 23). Návod k projektování SBU_HoMan-PL-UCS

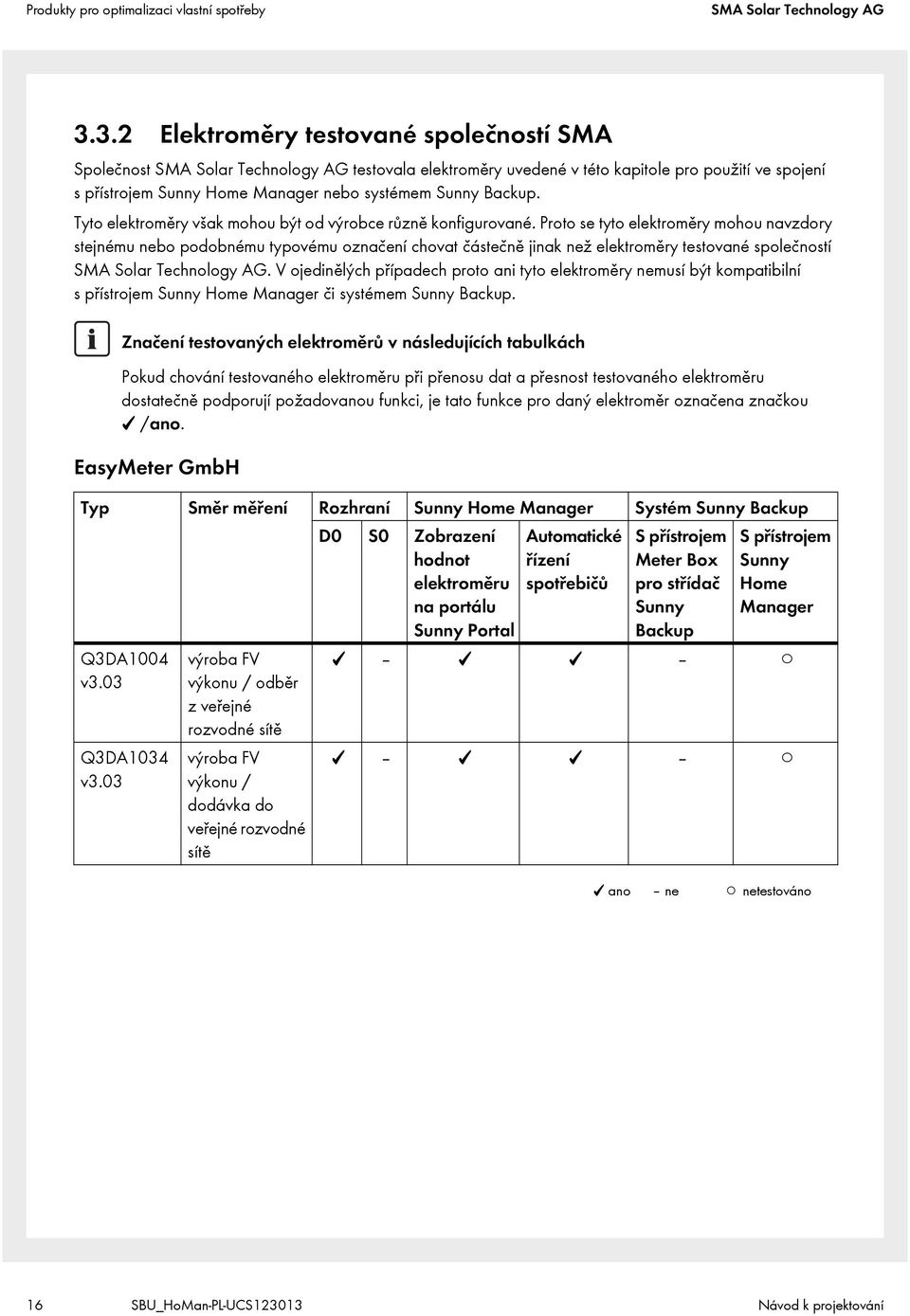

16 Produkty pro optimalizaci vlastní spotřeby SMA Solar Technology AG Elektroměry testované společností SMA Společnost SMA Solar Technology AG testovala elektroměry uvedené v této kapitole pro použití ve spojení s přístrojem Home Manager nebo systémem Backup. Tyto elektroměry však mohou být od výrobce různě konfigurované. Proto se tyto elektroměry mohou navzdory stejnému nebo podobnému typovému označení chovat částečně jinak než elektroměry testované společností SMA Solar Technology AG. V ojedinělých případech proto ani tyto elektroměry nemusí být kompatibilní s přístrojem Home Manager či systémem Backup. Značení testovaných elektroměrů v následujících tabulkách Pokud chování testovaného elektroměru při přenosu dat a přesnost testovaného elektroměru dostatečně podporují požadovanou funkci, je tato funkce pro daný elektroměr označena značkou /ano. EasyMeter GmbH Typ Směr měření Rozhraní Home Manager Systém Backup Q3DA1004 v3.03 Q3DA1034 v3.03 výroba FV výkonu / odběr zveřejné výroba FV výkonu / dodávka do veřejné rozvodné sítě D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů S přístrojem Meter Box pro střídač Backup S přístrojem Home Manager ano ne netestováno 16 SBU_HoMan-PL-UCS Návod k projektování

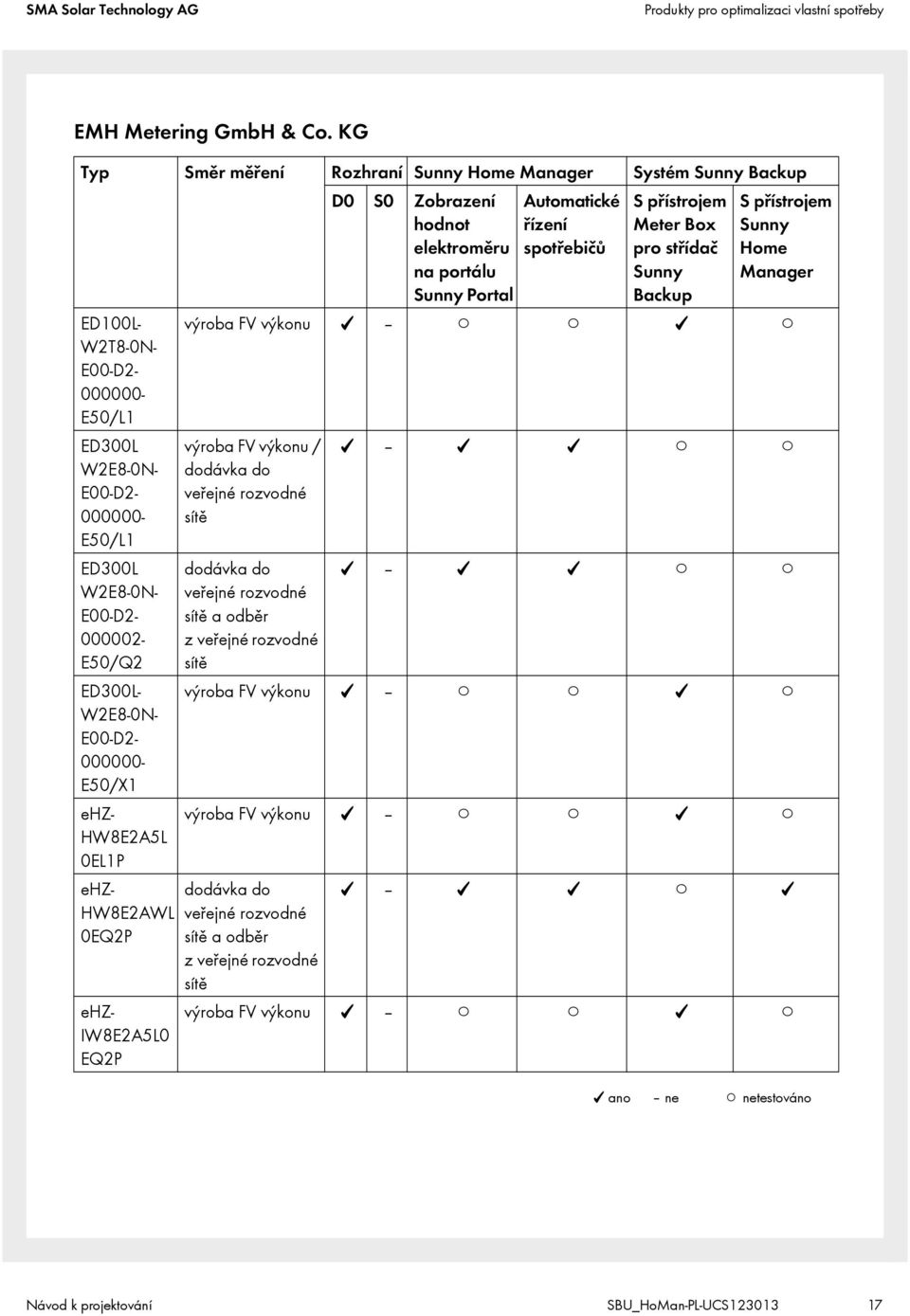

17 SMA Solar Technology AG Produkty pro optimalizaci vlastní spotřeby EMH Metering GmbH & Co. KG Typ Směr měření Rozhraní Home Manager Systém Backup ED100L- W2T8-0N- E00-D E50/L1 ED300L W2E8-0N- E00-D E50/L1 ED300L W2E8-0N- E00-D E50/Q2 ED300L- W2E8-0N- E00-D E50/X1 ehz- HW8E2A5L 0EL1P ehz- HW8E2AWL 0EQ2P ehz- IW8E2A5L0 EQ2P D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů S přístrojem Meter Box pro střídač Backup S přístrojem Home Manager výroba FV výkonu výroba FV výkonu / dodávka do veřejné rozvodné sítě dodávka do veřejné rozvodné sítě a odběr zveřejné rozvodné sítě výroba FV výkonu výroba FV výkonu dodávka do veřejné rozvodné sítě a odběr zveřejné rozvodné sítě výroba FV výkonu ano ne netestováno Návod k projektování SBU_HoMan-PL-UCS

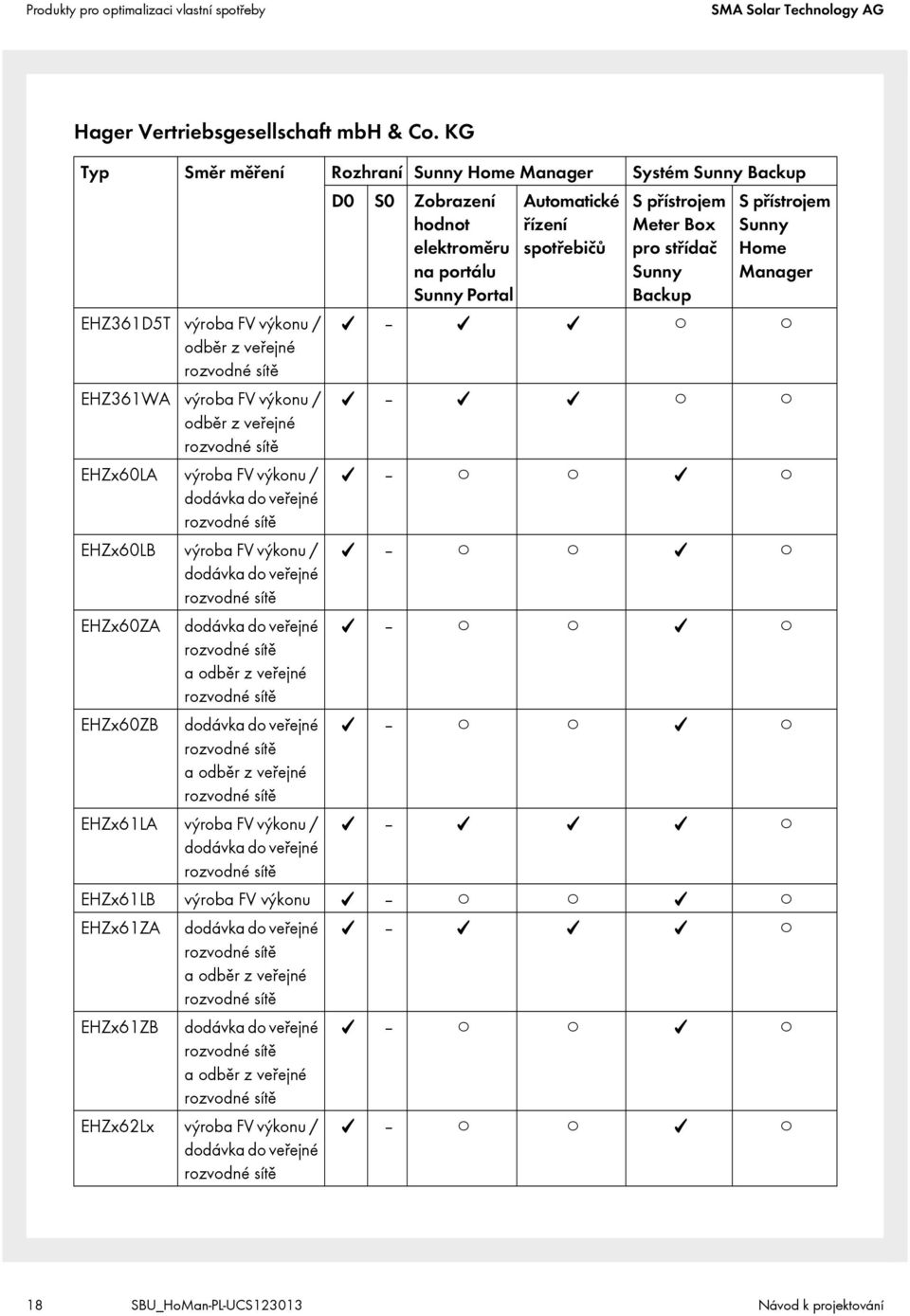

18 Produkty pro optimalizaci vlastní spotřeby SMA Solar Technology AG Hager Vertriebsgesellschaft mbh & Co. KG Typ Směr měření Rozhraní Home Manager Systém Backup EHZ361D5T výroba FV výkonu / odběr z veřejné EHZ361WA výroba FV výkonu / odběr z veřejné EHZx60LA výroba FV výkonu / dodávka do veřejné EHZx60LB výroba FV výkonu / dodávka do veřejné EHZx60ZA EHZx60ZB dodávka do veřejné a odběr z veřejné dodávka do veřejné a odběr z veřejné EHZx61LA výroba FV výkonu / dodávka do veřejné D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů S přístrojem Meter Box pro střídač Backup Spřístrojem Home Manager EHZx61LB výroba FV výkonu EHZx61ZA dodávka do veřejné a odběr z veřejné EHZx61ZB dodávka do veřejné a odběr z veřejné EHZx62Lx výroba FV výkonu / dodávka do veřejné 18 SBU_HoMan-PL-UCS Návod k projektování

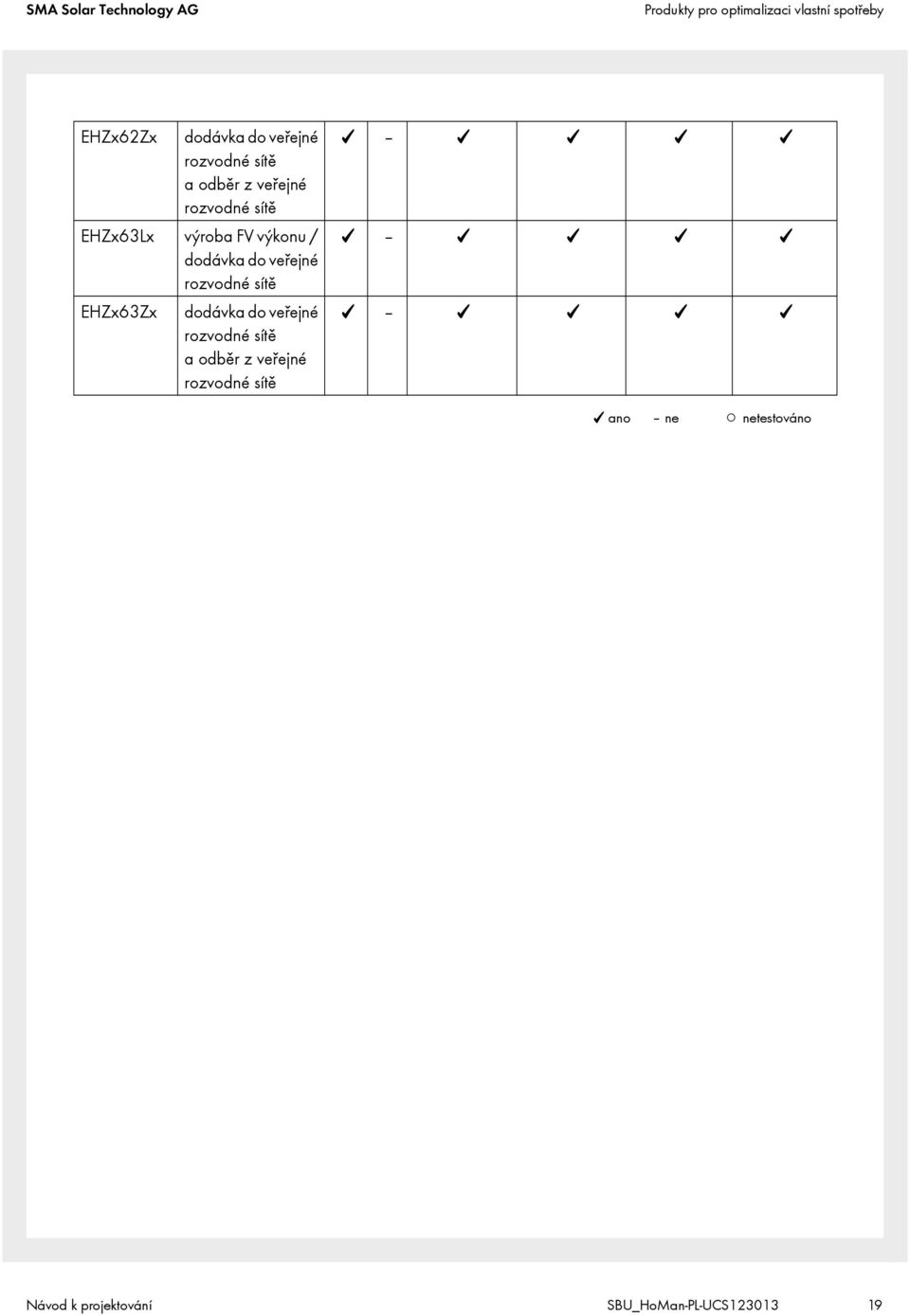

19 SMA Solar Technology AG Produkty pro optimalizaci vlastní spotřeby EHZx62Zx dodávka do veřejné a odběr z veřejné EHZx63Lx výroba FV výkonu / dodávka do veřejné EHZx63Zx dodávka do veřejné a odběr z veřejné ano ne netestováno Návod k projektování SBU_HoMan-PL-UCS

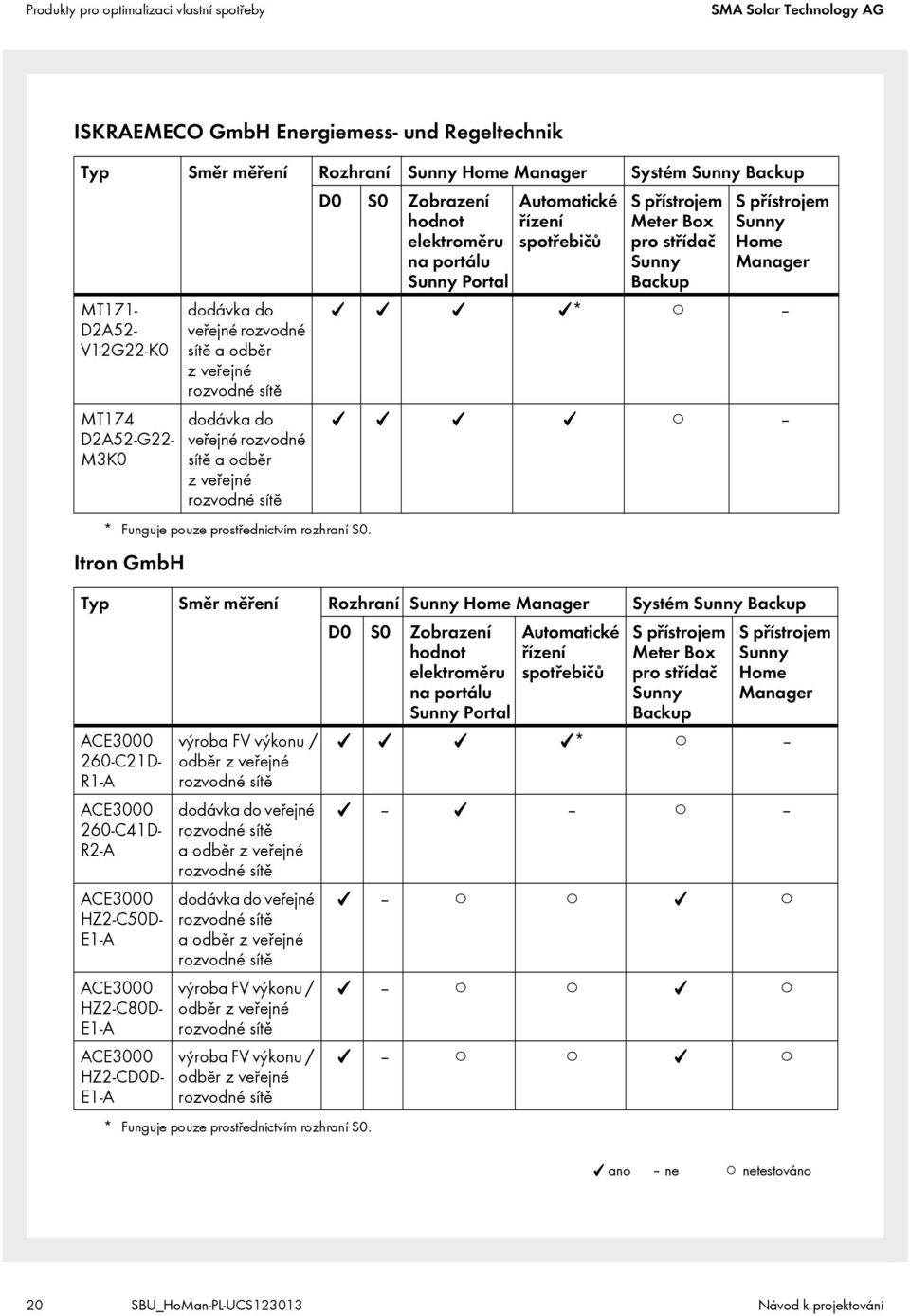

20 Produkty pro optimalizaci vlastní spotřeby SMA Solar Technology AG ISKRAEMECO GmbH Energiemess- und Regeltechnik Typ Směr měření Rozhraní Home Manager Systém Backup MT171- D2A52- V12G22-K0 MT174 D2A52-G22- M3K0 Itron GmbH dodávka do veřejné rozvodné sítě a odběr zveřejné dodávka do veřejné rozvodné sítě a odběr zveřejné * Funguje pouze prostřednictvím rozhraní S0. D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů * S přístrojem Meter Box pro střídač Backup S přístrojem Home Manager Typ Směr měření Rozhraní Home Manager Systém Backup ACE C21D- R1-A ACE C41D- R2-A ACE3000 HZ2-C50D- E1-A ACE3000 HZ2-C80D- E1-A ACE3000 HZ2-CD0D- E1-A výroba FV výkonu / odběr z veřejné dodávka do veřejné a odběr z veřejné dodávka do veřejné a odběr z veřejné výroba FV výkonu / odběr z veřejné výroba FV výkonu / odběr z veřejné * Funguje pouze prostřednictvím rozhraní S0. D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů * S přístrojem Meter Box pro střídač Backup S přístrojem Home Manager ano ne netestováno 20 SBU_HoMan-PL-UCS Návod k projektování

21 SMA Solar Technology AG Produkty pro optimalizaci vlastní spotřeby Kamstrup A/S Typ Směr měření Rozhraní Home Manager Systém Backup 382Jx B-J výroba FV výkonu / odběr z veřejné * Funguje pouze prostřednictvím rozhraní S0. Landis+Gyr GmbH D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů * S přístrojem Meter Box pro střídač Backup S přístrojem Home Manager Typ Směr měření Rozhraní Home Manager Systém Backup ZMD120APE r53 ZMD120APT r53 ZME120ACd r53a ZMF120ACd s2 výroba FV výkonu / odběr z veřejné dodávka do veřejné rozvodné sítě a odběr zveřejné rozvodné sítě dodávka do veřejné rozvodné sítě a odběr zveřejné rozvodné sítě dodávka do veřejné rozvodné sítě a odběr zveřejné rozvodné sítě * Funguje pouze prostřednictvím rozhraní S0. D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů * S přístrojem Meter Box pro střídač Backup Spřístrojem Home Manager ano ne netestováno Návod k projektování SBU_HoMan-PL-UCS

22 Produkty pro optimalizaci vlastní spotřeby SMA Solar Technology AG NZR Nordwestdeutsche Zählerrevision Typ Směr měření Rozhraní Home Manager Systém Backup ehz EDL21 Art.-Nr ehz GW8E2A50 0K2 výroba FV výkonu výroba FV výkonu / odběr zveřejné D0 S0 Zobrazení hodnot elektroměru na portálu Portal Automatické řízení spotřebičů Spřístrojem Meter Box pro střídač Backup S přístrojem Home Manager ano ne netestováno 3.4 Materiál pro připojení elektroměrů Pro elektroměr s rozhraním D0 Chcete-li připojit elektroměr k systému Backup nebo přístroji Home Manager prostřednictvím rozhraní D0, potřebujete optickou snímací hlavici. Home Manager Pro přístroj Home Manager nabízí společnost SMA Solar Technology AG optickou snímací hlavici s kabelem a čtyřpólovým konektorem. Optickou snímací hlavici si můžete objednat jako příslušenství (objednací kód SMA: HM-D0-METERADAPTER). Snímací hlavice kompatibilní s elektroměry společnosti Easy Meter GmbH Elektroměry od společnosti Easy Meter GmbH testované společností SMA Solar Technology AG nejsou kompatibilní se snímací hlavicí, kterou společnost SMA Solar Technology AG dodává jako příslušenství. Použijte optickou snímací hlavici COM-IR Q3D od společnosti co.met GmbH nebo jinou, rovnocennou snímací hlavici. Čtyřpólový konektor dodaný s přístrojem Home Manager propojte se snímací hlavicí COM-IR Q3D. Dbejte při tom obsazení kolíků stanoveného pro řadu kolíků D0 na přístroji Home Manager (viz návod k instalaci přístroje Home Manager na webu 22 SBU_HoMan-PL-UCS Návod k projektování

23 SMA Solar Technology AG Produkty pro optimalizaci vlastní spotřeby Systém Backup Společnost SMA Solar Technology AG u systému Backup s přístrojem Meter Box pro střídač Backup doporučuje používat následující snímací hlavici od společnosti ED Jochen Vogts: typ Infrarot Adapter RS232/RJ10 MUC s kabelovým výstupem 180. Pokud při objednávání zvolíte příslušnou variantu, můžete s přístrojem Meter Box pro střídač Backup získat dvě tyto snímací hlavice. Kabelový výstup optické snímací hlavice Doporučované optické snímací hlavice jsou vybaveny kabelovým výstupem v poloze 180 nebo kabelovým výstupem směřujícím nahoru. Při připojování elektroměru prostřednictvím některé z těchto optických snímacích hlavic zajistěte, aby kabelový výstup směřoval nahoru (viz návod k instalaci přístroje Meter Box pro střídač Backup a návod k instalaci přístroje Home Manager) Pro elektroměr s rozhraním S0 Chcete-li připojit elektroměr k přístroji Home Manager prostřednictvím rozhraní S0, potřebujete čtyřpólový konektor a propojovací kabel. Čtyřpólový konektor je součástí dodávky přístroje Home Manager. Propojovací kabel musí splňovat následující požadavky: minimálně 2 žíly na každý kabel průřez žíly: 0,2 mm² 1,5 mm² maximální délka kabelu: 30 m 3.5 Směrovač Směrovač přístroji Home Manager umožňuje připojení k portálu Portal prostřednictvím internetu. Společnost SMA Solar Technology AG doporučuje trvalé připojení k internetu a používání směrovače, který podporuje dynamické přidělování IP adres (DHCP Dynamic Host Configuration Protocol). Návod k projektování SBU_HoMan-PL-UCS

24 Návrh systému Backup pro optimalizaci vlastní spotřeby SMA Solar Technology AG 4 Návrh systému Backup pro optimalizaci vlastní spotřeby 4.1 Informace k projektování FV systémů Při návrhu systému Backup pro optimalizaci vlastní spotřeby přichází v úvahu řada kombinací nainstalovaného FV výkonu, výkonu spotřebičů a kapacity baterie. Jelikož není možné otestovat všechny kombinace, vycházejí kroky uvedené v tomto dokumentu z výsledků simulací. Tento návrh slouží jako orientační pomůcka, resp. východisko pro projektování vlastního FV systému. Krok 1: odhad přirozené vlastní spotřeby Pro návrh systému Backup pro optimalizaci vlastní spotřeby je třeba v prvním kroce odhadnout přirozenou vlastní spotřebu bez ohledu na kapacitu baterie. Přirozená vlastní spotřeba, které lze za rok dosáhnout, závisí na roční spotřebě elektrické energie a na výkonu nainstalovaného FV systému. Obrázek 6: výsledky simulace přirozené vlastní spotřeby v závislosti na výkonu nainstalovaného FV systému a roční spotřebě elektrické energie při typickém zátěžovém profilu Výsledky simulace vám umožňují odhadnout přirozenou vlastní spotřeby v poměru k vyrobené FV energii. 24 SBU_HoMan-PL-UCS Návod k projektování

25 SMA Solar Technology AG Návrh systému Backup pro optimalizaci vlastní spotřeby Příklad: Vstupní veličiny FV systému a spotřebičů: výkon FV systému: 5 kwp roční spotřeba elektrické energie: 4900 kwh Obrázek 7: odhad přirozené vlastní spotřeby s danými hodnotami FV systému a spotřeby Z odhadu vyplývá, že spotřebiče přímo na místě využijí 32 % vyrobené FV energie. Návod k projektování SBU_HoMan-PL-UCS

26 Návrh systému Backup pro optimalizaci vlastní spotřeby SMA Solar Technology AG Krok 2: odhad optimalizace vlastní spotřeby Optimalizace vlastní spotřeby se systémem Backup S Mějte na paměti, že návrh se vztahuje na třífázové napájení spotřebičů pomocí dočasně akumulované FV energie. Třífázové napájení umožňují systémy Backup M a L. Systém Backup S podporuje napájení spotřebičů pouze na jedné fázi. Pokud zvolíte systém Backup S, měli byste energeticky náročné spotřebiče umístit na fázi střídače Backup. Jinak požadované optimalizace vlastní spotřeby nemůžete dosáhnout. U jednofázového systému Backup M s optimalizací vlastní spotřeby lze energeticky náročné spotřebiče zapojit prostřednictvím libovolné fáze. Střídač Backup při tom můžete připojit prostřednictvím jedné fáze (např. L1) a energeticky náročné spotřebiče prostřednictvím téže fáze nebo libovolné jiné fáze (např. L2 nebo L3). Systém Backup M dokáže odběr elektrické energie energeticky náročnými spotřebiči z veřejné vyrovnávat tak, že střídač Backup prostřednictvím vlastní fáze dodává více elektrické energie. Optimalizace vlastní spotřeby, které lze dosáhnout použitím baterie, závisí na několika veličinách: nainstalovaný výkon FV systému roční spotřeba elektrické energie kapacita baterie Obrázek 8: výsledek simulace dosažitelné optimalizace vlastní spotřeby při roční spotřebě elektrické energie ve výši 4900 kwh 26 SBU_HoMan-PL-UCS Návod k projektování

27 SMA Solar Technology AG Návrh systému Backup pro optimalizaci vlastní spotřeby Využitelná kapacita baterie se v důsledku záložní rezervy liší od celkové kapacity baterie. Tato rezerva činí 50 % a při výpadku elektrické energie zaručuje záložní provoz po dobu několika hodin. Celková kapacita baterie odpovídá dvojnásobku využitelné kapacity. Výsledky simulace vám umožňují odhadnout dosažitelnou optimalizaci vlastní spotřeby v poměru k vyrobené FV energii. Příklad: Charakteristické údaje baterie: celková kapacita baterie: 7,0 kwh využitelná kapacita baterie: 3,5 kwh (50 % zůstává jako záložní rezerva pro případ výpadku veřejné ) Obrázek 9: grafický odhad optimalizace vlastní spotřeby dočasnou akumulací FV energie Díky optimalizaci je pro vlastní spotřebu k dispozici o 18 % vyrobené FV energie víc. Návod k projektování SBU_HoMan-PL-UCS

28 Návrh systému Backup pro optimalizaci vlastní spotřeby SMA Solar Technology AG Krok 3: výpočet celkové vlastní spotřeby Celková vlastní spotřeba se vypočítá jako součet přirozené vlastní spotřeby a optimalizace vlastní spotřeby. Příklad: přirozená vlastní spotřeba (krok 1): 32 % optimalizace vlastní spotřeby (krok 2): 18 % Celková vlastní spotřeba činí 50 %. Krok 4: odhad životnosti baterie Budete-li se řídit výkupní cenou za dodanou FV energii, která je garantována na dobu 20 let, musíte baterii vzhledem k její očekávané životnosti minimálně jednou vyměnit. Aby tedy bylo možné baterii optimálně využívat, doporučuje se výměna po 10 letech. První krok při dimenzování baterie spočívá ve stanovení průchodů elektrické energie za rok. Při průchodu elektrické energie se baterie jednou nabije a vybije. Počet průchodů elektrické energie za rok se vypočítá následovně: Životnost baterie vypočítáte pomocí celkového počtu průchodů elektrické energie, jak ho udává výrobce baterie: Příklad: vyrobená FV energie: 4500 kwh optimalizace vlastní spotřeby (krok 2): 18 % celková kapacita baterie: 7 kwh celkový počet průchodů elektrické energie: 1200 (olověná baterie, OPzV) Vliv kapacity baterie na její životnost Chcete-li zvýšit příliš nízkou životnost baterie, můžete zvolit baterii o větší kapacitě. Změna kapacity baterie vede rovněž ke změně v optimalizaci vlastní spotřeby (krok 2). 28 SBU_HoMan-PL-UCS Návod k projektování

29 SMA Solar Technology AG Návrh systému Backup pro optimalizaci vlastní spotřeby 4.2 Příklad z praxe: údaje skutečného systému Backup Charakteristické údaje skutečného systému Backup po jednoročním monitorování údajů: nainstalovaný FV výkon: 3,24 kwp roční spotřeba elektrické energie: cca 4200 kwh využitelná kapacita baterie: 3,5 kwh Obrázek 10: procentuální podíl vlastní spotřeby FV energie skutečného systému Backup Návod k projektování SBU_HoMan-PL-UCS

30 Návrh systému Backup pro optimalizaci vlastní spotřeby SMA Solar Technology AG Obrázek 11: absolutní hodnoty dodávky do veřejné a vlastní spotřeby skutečného systému Backup 4.3 Baterie Všechny střídače Backup podporují olověné baterie typu FLA a VRLA a nikl-kadmiové baterie. Lithium-iontové baterie jsou mimořádně vhodné k dočasné akumulaci FV energie díky vysokému počtu nabíjecích cyklů. Lithium-iontové baterie musejí být kompatibilní se střídačem Backup. Se střídačem Backup jsou kompatibilní lithium-iontové baterie následujících výrobců: Akasol Dispatch Energy Leclanché LG Chem SAFT Samsung Sony Manažer lithium-iontové baterie reguluje provoz baterie a musí být prostřednictvím komunikačního kabelu propojen se střídačem Backup. Při konfiguraci střídače Backup nastavte v průvodci Quick Configuration Guide typ baterie na lithium-iontovou baterii. Tím vypnete manažera baterie poskytovaného střídačem Backup a nahradíte ho manažerem samotné lithium-iontové baterie. U kompatibilních lithium-iontových baterií společnost SMA Solar Technology AG testovala výhradně komunikaci s manažerem baterie. Informace o technických vlastnostech samotných baterií získáte od příslušného výrobce. 30 SBU_HoMan-PL-UCS Návod k projektování
