Programování grafiky ÚVOD

Transkript

1 Programování grafiky ÚVOD Petr Felkel Katedra počítačové grafiky a interakce, ČVUT FEL místnost KN:E-413 (Karlovo náměstí, budova E) felkel@fel.cvut.cz S použitím materiálů Bohuslava Hudce, Jaroslava Sloupa, Ondřeje Karlíka a Vlastimila Havrana Poslední změna:

2 Cíle předmětu programování grafiky () Porozumět základům počítačové grafiky Umět naprogramovat interaktivní aplikace v OpenGL Nezávislé na platformě (PC / Mac / vestavné systémy / web, )

3 Organizace Přednášky Teorie počítačové grafiky základy pro grafické aplikace běžící v reálném čase (real time) Syntéza obrazu s použitím OpenGL od verze 3.1 Demonstrační příklady a kódy jednotlivých technik Cvičení Detaily o OpenGL a GLSL Jednoduché úlohy Semestrální projekt (program, web, prezentace) Podrobnosti na webu předmětu

4 Ukázky semestrálních prací

5 Dělení počítačové grafiky dle účelu [Karlík] 2D grafika DTP noviny, časopisy Grafická uživatelská rozhraní- GUI Výkresová dokumentace 3D grafika [Karlík] Vizualizace Filmová grafika Realtime grafika - hry

6 Vizualizace Reklama, vizualizace produktů, architektury jediný obrázek Fotorealismus x photoshop Dlouhý čas na obrázek (dny až týdny) [Karlík]

7 Filmová grafika Obrovský rozsah dat (modely, textury, ) 24 obrázků / s, dlouhý výpočetní čas na obrázek (hodiny až dny) Umělecká kontrola nad výsledkem (ne vždy fotorealismus) RenderMan + studia vyvíjejí vlastní SW [Karlík]

8 Realtime grafika Malý počet polygonů (hrubá dutá slupka tělesa) Rasterizace, 30+ FPS, ~20ms na obrázek GPU Fake [Karlík]

9 Obrázek, pixely a antialiasing Obrázek Omezené rozlišení (Daný počet pixelů) Zubaté okraje, artefakty Nutno vyhlazovat bez vyhlazování s vyhlazováním

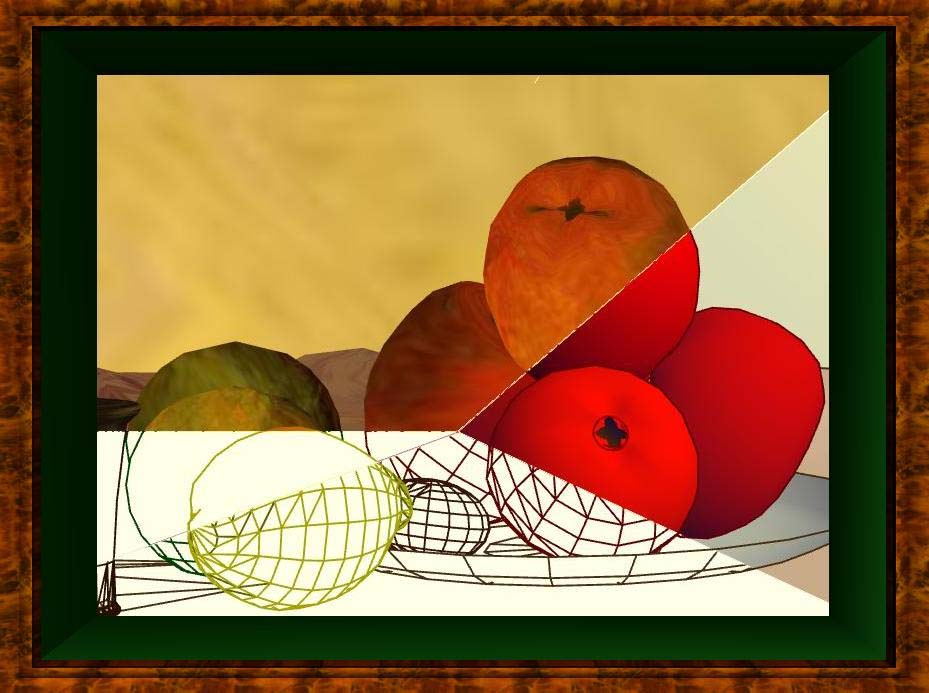

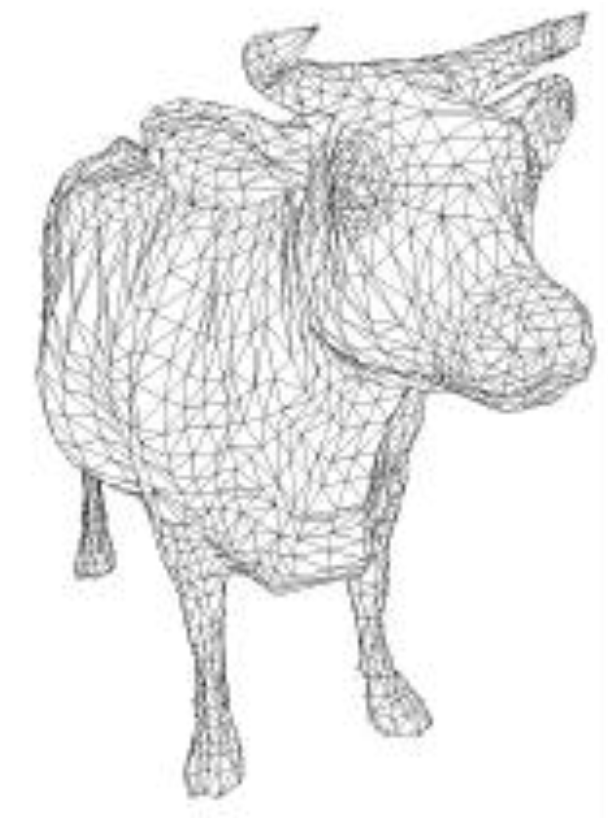

10 Geometrické modelování x zobrazování Modelování často komplexní plochy Zobrazování trojúhelníky ve 3D (teselace)

11 Textury

12 Základ syntézy obrazu

13 Problém viditelnosti

14 Negeometrické vlastnosti objektů

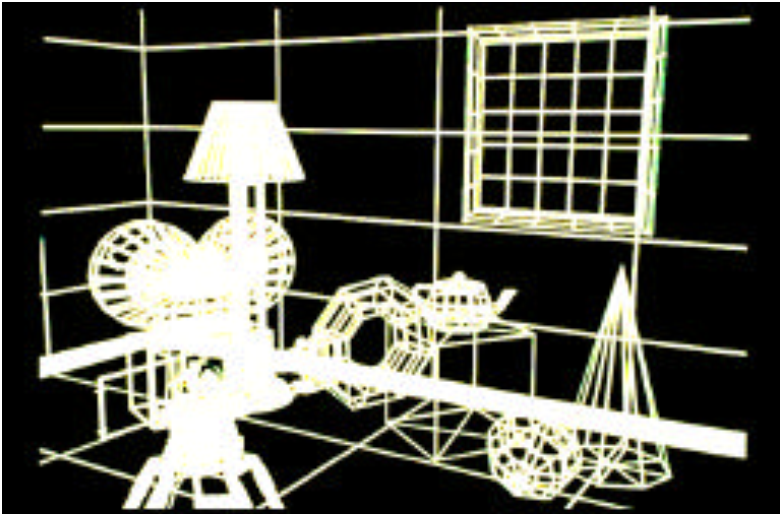

15 Různá kvalita syntetizovaného obrazu (obrázky fy PIXAR) Polygonální model drátové zobrazení Polygonální model drátové zobrazení s viditelností

16 Různá kvalita syntetizovaného obrazu (obrázky fy PIXAR) II Polygonální model konstantní stínování Polygonální model interpolované stínování Mapování textur Stíny

17 Vztah počítačové grafiky a vidění Vymezení pojmu počítačová grafika počítačová geometrie objektový prostor počítačové vidění obrazový prostor zpracování obrazu Počítačová grafika transformace dat z objektového (3D) do obrazového prostoru (2D) Počítačová geometrie zpracování geometrických a topologických dat v objektovém prostoru Zpracování obrazu Zpracování nestrukturovaných rastrových obrázků (zlepšování kvality obrazu, vyhledávání obrysů,..) Počítačové vidění Na základě analýzy obrazu se hledají objekty a vztahy mezi objekty v objektovém prostoru.

18 Velmi hrubý pohled na grafický HW HOST Grafika Monitor CPU MEM GPU VIDEOMEM CPU dodá data Grafika je zpracuje a uloží do paměti obrazu Z paměti obrazu se posílají do monitoru

19 Host HOST CPU MEM Připraví data balíky vrcholů + konektivita textury Připraví programy pro GPU - shadery Pošle vše na grafickou kartu Nastaví stav OpenGL Posílá příkazy kresli C/C++ OpenGL Obsluhuje interakci s uživatelem (klávesnice, myš) Řídí animace,

20 Grafika Grafika GPU VIDEOMEM GLSL Přijímá data a nastavení od hosta Ukládá je do své grafické paměti Je to hierarchie pamětí Videopaměť cache L1, L2 registry 60x za sekundu Smaže obrazovou paměť vykreslí obraz Pracuje paralelně Po vrcholech, primitivech, fragmentech Spouští na ně shadery

21 Obrazová paměť Grafika GPU VIDEOMEM Obrazová paměť = framebuffer Ukládá vykreslený obraz Má více vrstev: Barvu, hloubku, Čte se z ní obraz do monitoru - 60x za sekundu Problémy propustnosti (bandwidth), současného čtení, latence paměti (=>cache),

22 Problém propustnosti sběrnice HOST Grafika Monitor CPU MEM GPU VIDEOMEM Omezený datový tok ~8 GB/s (PCI Express v 2.0, 16 linek) Video ~0,3 GB/s (1920x1080, 60FPS) Dat ke generování obrazu je mnohem více: Geometrie (300 mil. tr., 50FPS => 10.2 GB/s, Textury, => Maximum dat předem na grafickou kartu a na ní grafické výpočty

23 Typické zřetězení grafických operací graphics pipeline [

24 Typické zřetězení grafických operací graphics pipeline Vertex Data Pixel Data Vertex processing Texture Store Primitive Assembly and Rasterization Fragment Processing Fragment operations

25 Architektura grafického systému Grafický HW se vyvíjel od konce ~1991 První byl HW rasterizátor (pixelů je nejvíc) 1999 Poté geometrie (vertex processing) HW transform & lighting (T&L) - GeForce 256 fix-pipeline byla omezením 2000 shadery => GPU lze programovat dataflow architektura výpočet se spustí, když dorazí data na rozdíl od CPU, které je sériové, řízeno programem data nevědí nic o sousedech 2006 unifikované procesory (streaming processor) ~2007 Použití GPU pro negrafické výpočty GPGPU CUDA, CTM, OpenCL,

26 Hrubé schéma OpenGL se shadery Vertex Data Pixel Data Vertex Shader Texture Store Primitive Assembly and Rasterization Fragment Shader Fragment operations OpenGL verze 3.1 Každá aplikace definuje dva programy (tzv. shadery): vertex shader (VS) program zapsaný v jazyku GLSL zpracovává každý vrchol fragment shader (FS) program zapsaný v GLSL zpracovává tzv. fragment

27 Grafická rozhraní, knihovna OpenGL, GLUT

28 Co je OpenGL? Grafická knihovna (Open Graphics Library) API = SW rozhraní k rastrovému grafickému HW nezávislé na OS a na použitém HW poskytuje nástroje na vykreslení 3D dat a textur do 2D nestará se o okna, události, formáty souborů, Odnože OpenGL WebGL pro web OpenGL ES pro mobily, navigace,

29 Co je OpenGL? minimální knihovna geometrická primitiva (body, úsečky, trojúhelníky, pásy troj. ) obrazová primitiva (rastrové obrázky) textury předává balíky dat grafické kartě (GPU) vrcholy primitiv - základem všech primitiv je bod textury programy (shadery) zapíná a vypíná jednotlivé funkce

30 Výhody OpenGL Jednoduchost Konzistentní implementace & design Rozsáhlá dokumentace Přenositelnost Další rozvoj je dán konsorciem firem Otevřenost a rozšiřitelnost!! výrobci HW mohou rozšiřovat funkcionalitu sami (viz GL Extensions) např. v Direct3D je všechno vydáno na milost a nemilost Microsoftu, který jediný spravuje a aktualizuje Direct3D

31 Knihovny kolem OpenGL (1) Aplikace závislá na operačním systému aplikační program Operační systém X, Win32, Mac O/S OpenGL ovladače hardware (periferie, GPU, ) Courtesy Siggraph2004 Course 29

32 Knihovny kolem OpenGL (2) Aplikace nezávislá na operačním systému aplikační program Správa oken, GUI Operační systém X, Win32, Mac O/S OpenGL ovladače hardware (periferie, GPU, ) Courtesy Siggraph2004 Course 29

33 Knihovny kolem OpenGL (3) Správa oken / GUI GLUT FreeGLUT SDL

34 Evoluce OpenGL OpenGL fixní proudové zpracování ( fixed pipeline ) OpenGL programovatelnost pomocí tzv. shaders OpenGL zavedení dopředné kompatibility a možnosti zrušit staré funkce OpenGL kompletně odstraněno fixní proudové zpracování, nutnost použití shaders OpenGL řízení teselace přímo na GPU, volání funkcí (podprogramů), externí API, atd OpenGL podpora vícevláknových aplikací, robustnost, emulace DX11, atd Vulkan 1.0 portabilita desktopy - mobilní zařízení Podrobněji zpracováno na:

35 OpenGL 3.1, březen 2009 Vertex Data Vertex Shader Primitive Setup and Rasterization Fragment Shader Blending Pixel Data Texture Store

36 OpenGL 3.2, srpen 2009 Vertex Data Vertex Shader Geometry Shader Primitive Setup and Rasterizati on Fragment Shader Blending Pixel Data Texture Store

37 OpenGL 4.1, březen 2010 Vertex Data Vertex Shader Tessellation Control Shader Tessellation Evaluation Shader Geometry Shader Primitive Setup and Rasterization Fragment Shader Blending Pixel Data Texture Store

38 Kontext a profily OpenGL Profily (context profiles) Od verze > 3.0 Určují verzi OpenGL a množinu použitelných příkazů Dva typy profilu core a compatible Context Type Profile Description Full Forward Compatible core compatible core compatible Všechny funkce dané verze OpenGL (i ty, označené jako zavržené, ale bez zrušených funkcí) Všechny funkce ze všech předchozích verzí OpenGL (full v OpenGL 3.0) Pouze nezavržené funkce dané verze OpenGL Není podporován

39 Syntaxe příkazů v OpenGL Konstanty ( Constants ) Velká písmena, prefix GL_ Například: GL_COLOR_BUFFER_BIT, GL_DEPTH_TEST Datové typy Malá písmena s prefixem GL Například: GLfloat, GLbyte Volání procedur a funkcí: Malá písmena, první velké, prefix gl Například: glcreateprogram() Datový typ parametrů (další slajd) suffix Parametry oddělené čárkou gl<command name>[<num> <type> [v]]( parameter(s) ); prefix gl př. gluniform1f( index, 5.8f); double attrib_array[3] = {1.0, 5.0, 6.0}; gluniform3fv (index, attrib_array); Počet parametrů - celé číslo v pokud je parametrem ukazatel do pole

40 Datové typy parametrů příkazů Suffix Datový typ Datový typ v ANSI C OpenGL definice b 8bit integer signed char GLbyte s 16bit integer short GLshort i 32bit integer long GLint, GLsizei i64 64bit integer (long long, _int64) GLint64 f 32bit float float GLfloat, GLclampf d 64bit float double GLdouble, GLclampd ub 8bit unsigned int unsigned char GLubyte, GLboolean us 16bit unsigned int unsigned short GLushort ui 32bit unsigned int unsigned long GLunit, GLenum, GLbitfield ui64 64bit unsigned int GLunit64

41 OpenGL jako automat (state machine) OpenGL je automat v každém okamžiku má definován svůj vnitřní stav proto ne stavový automat!!! Vnitřní stav je definován hodnotami vnitřních proměnných Pokud je nezměníme, mají své iniciální hodnoty Tyto proměnné lze nastavovat a ptát se na jejich hodnotu Např. zapnutí hloubkového testu

42 Nastavení a získání hodnoty stavové proměnné Nastavení stavu logická hodnota glenable(gl_multisample); gldisable(gl_multisample); Získání stavu bool glisenabled(gl_cull_face); Získání stavu jedné či více hodnot: glgetbooleanv(glenum pname, GLboolean * params); glgetfloatv( GLenum pname, GLfloat * params); glgetintegerv(glenum pname, GLint * params); glgetdoublev( GLenum pname, GLdouble * params);

43 Zpracování chyb v OpenGL GLenum glgeterror(void); OpenGL detekuje jen minimum z možných chyb Kontrola všeho by byla příliš časově náročná Zapamatuje si první chybu, která nastala Každá chyba má svůj vlastní číselný kód a jemu přiřazenou symbolickou konstantu: GL_NO_ERROR no problem, OK GL_INVALID_ENUM enum value out of range. GL_INVALID_VALUE numeric argument is out of range GL_INVALID_OPERATION illegal operation in current state GL_INVALID_FRAMEBUFFER_OPERATION offending command for current state GL_OUT_OF_MEMORY not enough memory to execute the command

44 Zpracování chyb v OpenGL OpenGL Debug extension Od OpenGL 4.3. v jádře Mechanismus nahrazující glgeterror() Zavádí dva přístupy Frontu ladících zpráv (message log) Mechanizmus zpětných volání pro vybrané chyby (callbacks)

45 OpenGL odkazy dokumentace, odkazy na programy, vývoj, schvalování implementací (OpenGL compliant) licence pro HW Ondřej Karlík - Corona renderer: Making of productionready renderer in 3dsMAX, Přednáška, Speciální seminář z počítačové grafiky,
