1 Vypracoval: Martin Paúr 27. Června / 14

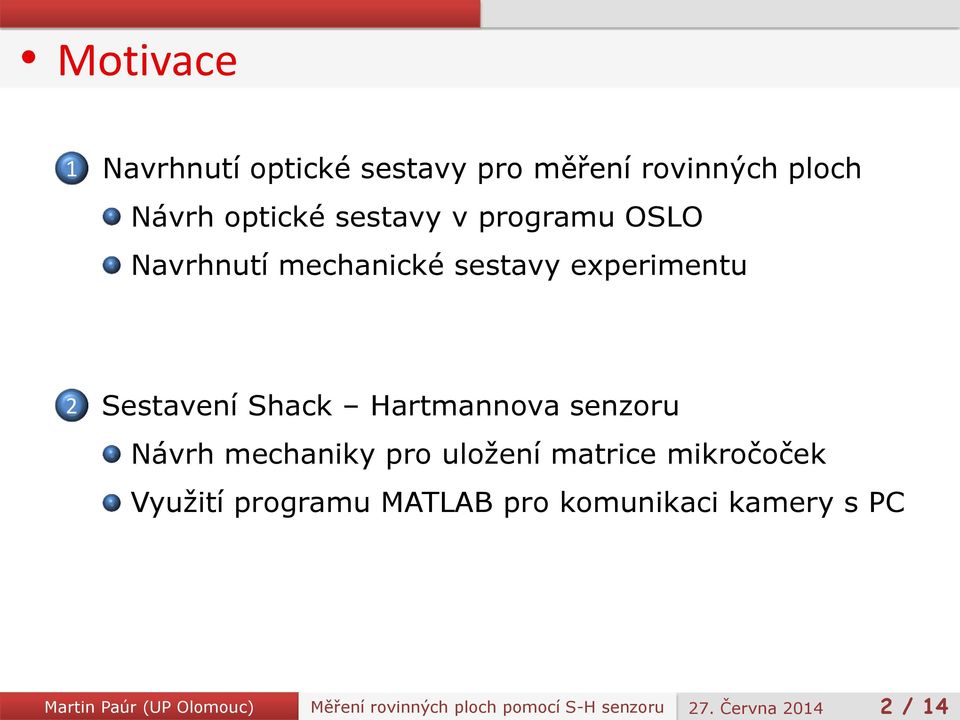

2 Motivace 1 Navrhnutí optické sestavy pro měření rovinných ploch Návrh optické sestavy v programu OSLO Navrhnutí mechanické sestavy experimentu 2 Sestavení Shack Hartmannova senzoru Návrh mechaniky pro uložení matrice mikročoček Využití programu MATLAB pro komunikaci kamery s PC 27. Června / 14

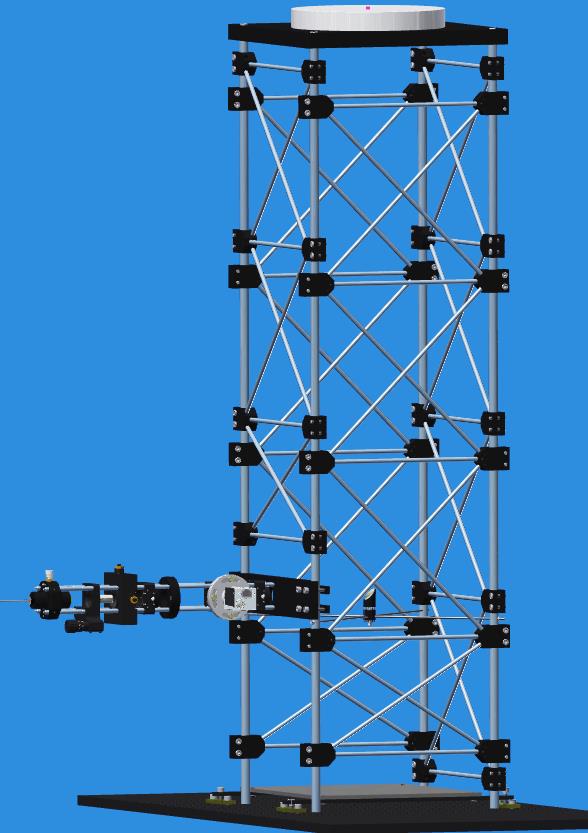

3 Navržení optické sestavy v programu Autodesk Inventor Návrh experimentální sestavy Experimentální sestava Návrh mechanických komponent: Úchyt pro laser Deska pro uchycení osvětlovací části Uložení parabolického zrcadla a vyztužení věže pro zajištění maximální tuhosti Držák pro eliptické zrcátko (centrální clonění) Sestavení XY stolečku pro decentraci měřených kusů 27. Června / 14

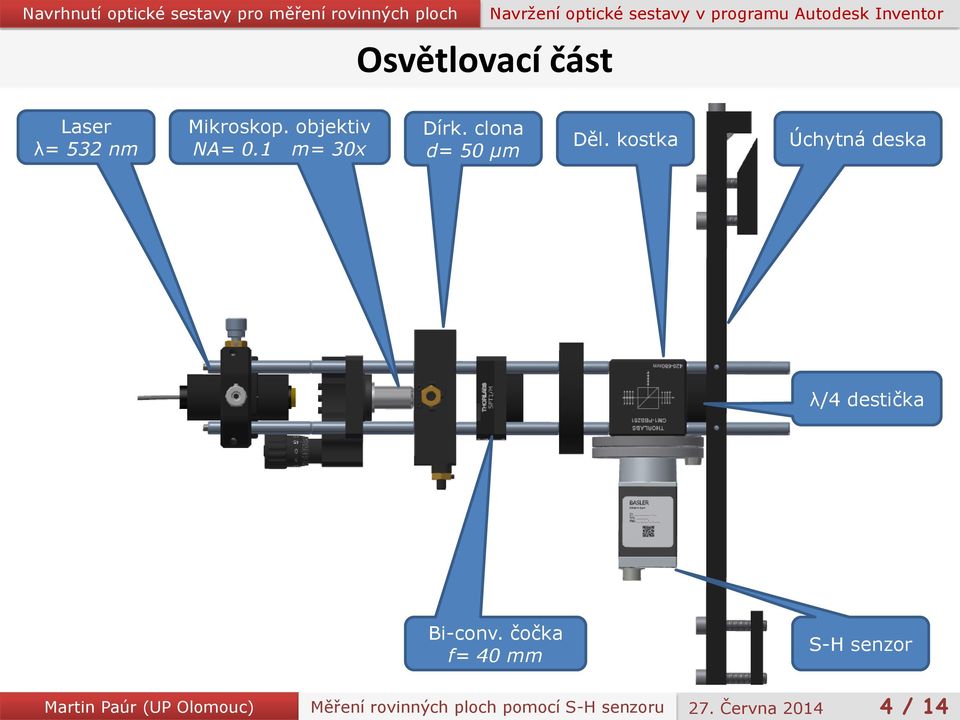

4 Osvětlovací část Navržení optické sestavy v programu Autodesk Inventor Laser λ= 532 nm Mikroskop. objektiv NA= 0.1 m= 30x Dírk. clona d= 50 μm Děl. kostka Úchytná deska λ/4 destička Bi-conv. čočka f= 40 mm S-H senzor 27. Června / 14

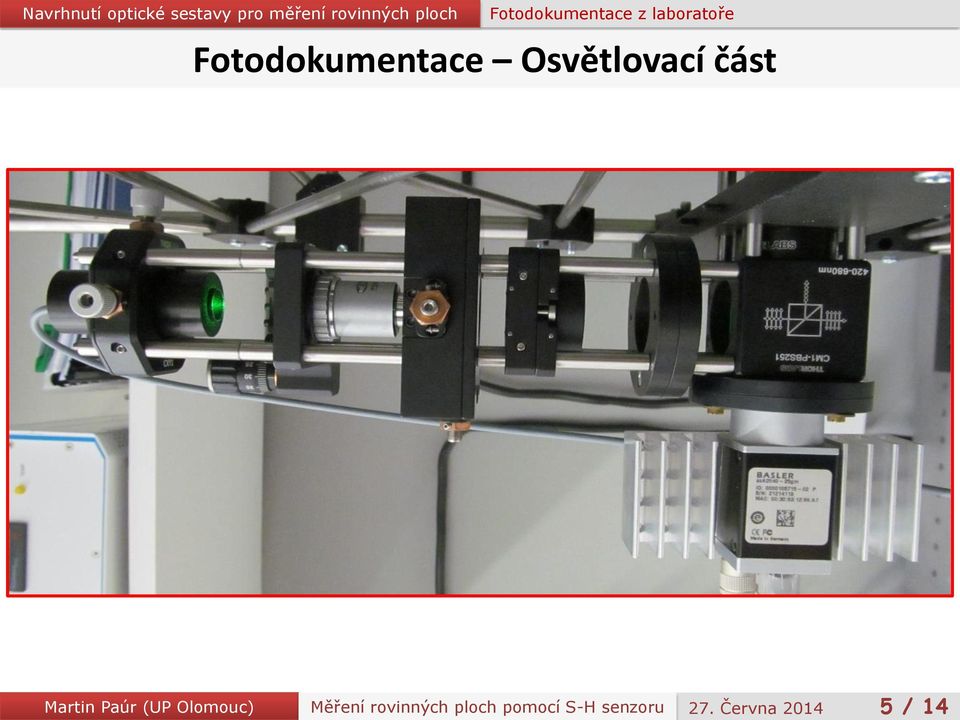

5 Fotodokumentace z laboratoře Fotodokumentace Osvětlovací část 27. Června / 14

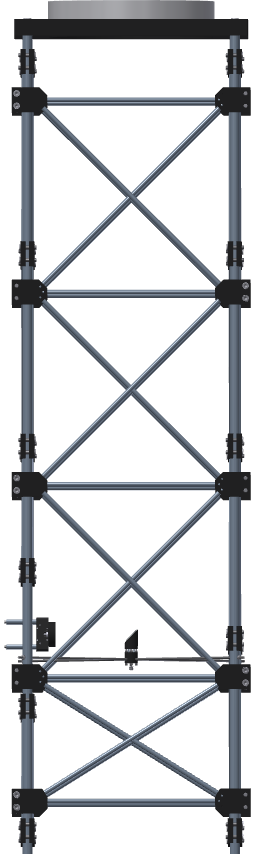

6 Věž Navržení optické sestavy v programu Autodesk Inventor Parabolické zrcadlo f= 800 mm c= 4 Bi-conv. čočka f= 40 mm Eliptické zrcátko 27. Června / 14

7 Fotodokumentace z laboratoře Fotodokumentace - Věž 27. Června / 14

8 Navržení S H senzoru v programu Autodesk Inventor Sestavení Shack Hartmannova senzoru S H senzor ver.1 Verze pro uchycení ke stolku Kamera Basler (4Mpix, pixel 5,5 μm x 5,5 μm) Rastr micročoček Thorlabs MLA150-5C (f = 6,7 mm, d = 150 μm) Mechanika pro uchycení matrice a clonka pro centraci svazku 27. Června / 14

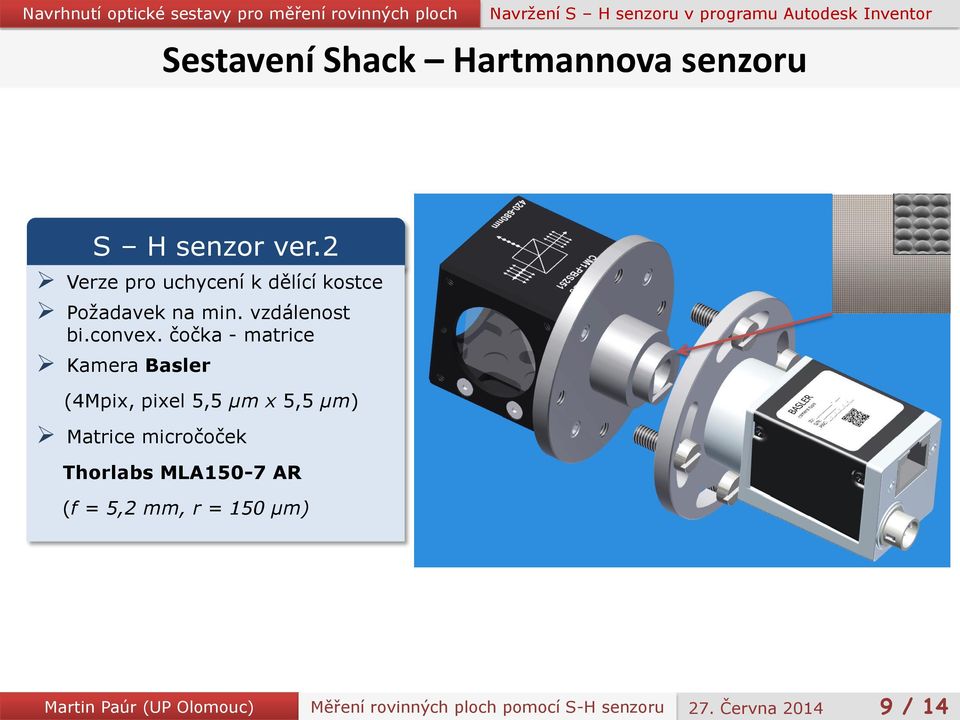

9 Navržení S H senzoru v programu Autodesk Inventor Sestavení Shack Hartmannova senzoru S H senzor ver.2 Verze pro uchycení k dělící kostce Požadavek na min. vzdálenost bi.convex. čočka - matrice Kamera Basler (4Mpix, pixel 5,5 μm x 5,5 μm) Matrice micročoček Thorlabs MLA150-7 AR (f = 5,2 mm, r = 150 μm) 27. Června / 14

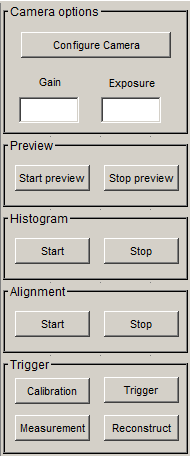

10 Komunikace kamery pomoci programu MATLAB Vytvoření programu pro ovládání kamery Komunikace kamery s PC Kamera komunikuje přes rozhraní Ethernet Využití programu Matlab a aplikace Image Acquisition toolbox Program vytvořen v prostředí GUI 27. Června / 14

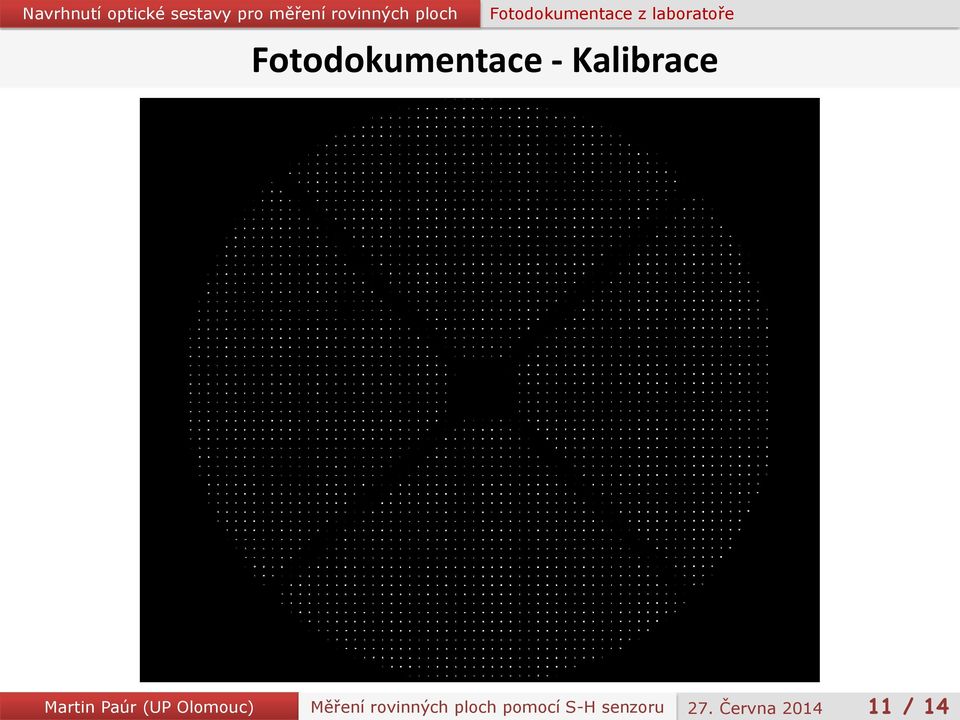

11 Fotodokumentace z laboratoře Fotodokumentace - Kalibrace 27. Června / 14

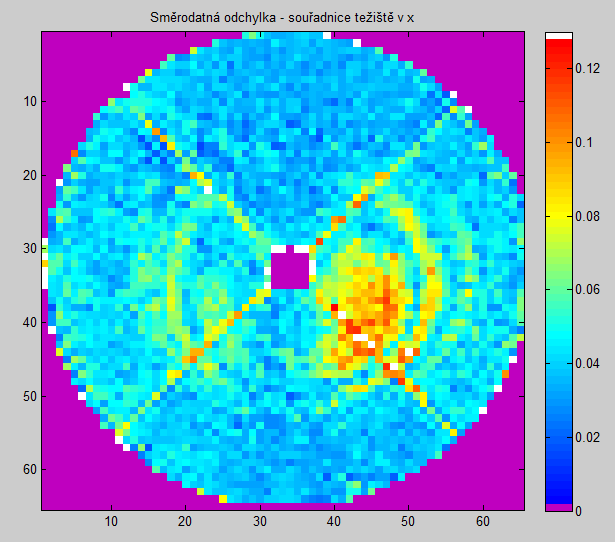

12 Fotodokumentace z laboratoře Fotodokumentace Měřený kus těžiště 27. Června / 14

13 Fotodokumentace z laboratoře Fotodokumentace Problém s interferencí 27. Června / 14

14 Děkuji za pozornost 27. Června / 14
