Plazma. magnetosféra komety. zbytky po výbuchu supernovy. formování hvězdy. slunce

Transkript

1 magnetosféra komety zbytky po výbuchu supernovy formování hvězdy slunce

2 blesk polární záře sluneční vítr

3

4

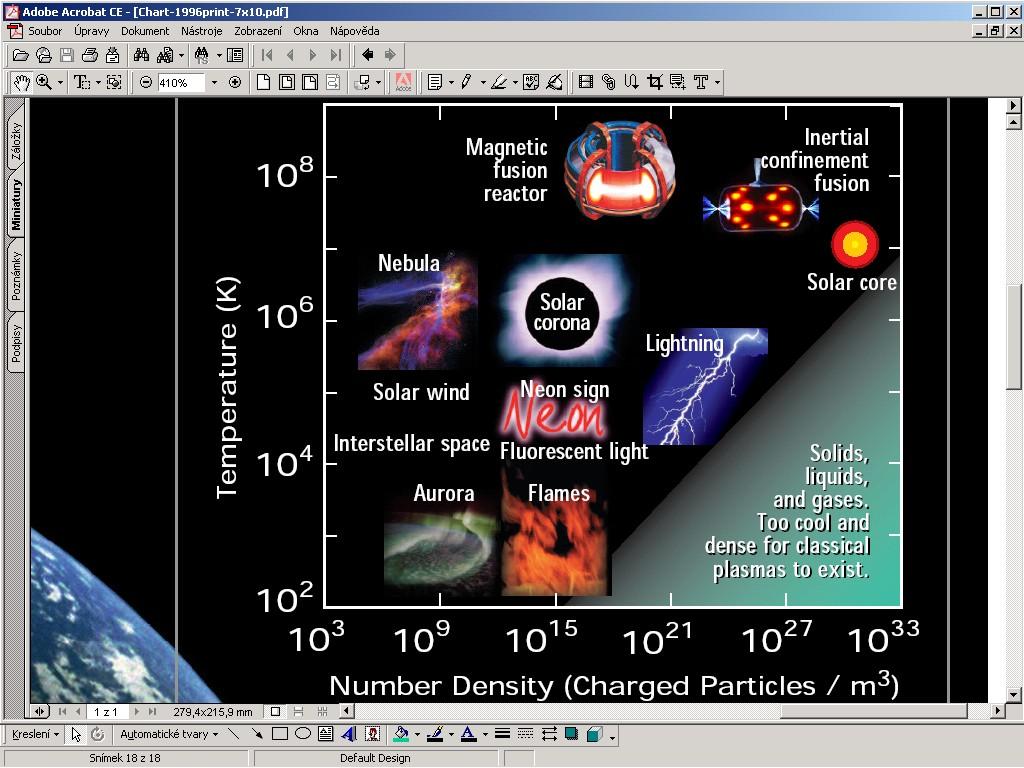

5 - plazma je označována jako čtvrté skupenství hmoty - plazma je plyn s významným množstvím iontů - většina hmoty ve vesmíru (až 99%) je v plazmatickém stavu - pojem plazma byl zaveden Tonksem a Langmuirem v roce 1929

6 skupenství hmoty

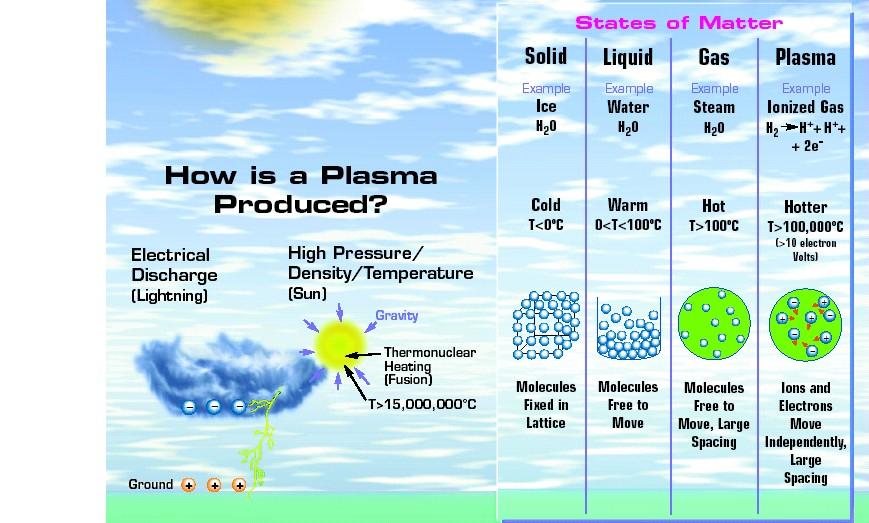

7 plazma = 4. skupenství hmoty

8 plazmový display

9 Sahova rovnice 3/ 2 ni T 2,4 *10 21 e U i / kt nn ni normální podmínky: n 3 x 1025m-3 a T 300 K stupeň ionizace

10 Vlastnosti plazmatu - směs neutrálních, pozitivně nabitých(kationty) a negativně nabitých (anionty) částic - kvazinetralita Ni = Ne, zdánlivě elektricky neutrální, stejný počet elektronů a iontů - plazam silně reaguje na elektrické a magnetické pole - v plazmě vzniká spousta různých druhý vln a kmitů

11 teplota a jednotka energie ev elektronvolt - elektronvolt je energie, kterou získá elektron či proton urychlený napětím 1V - používá se pro vyjádření malých energií, např. chemické vazby 1 ev 19 1, vztah termodynamické teploty a elektronvoltu k -Boltzmanova konstanta 1 ev J k T 1 ev odpovídá teplotě ,505 K elektron 1eV~593 km/s proton 1eV~13,8 km/s

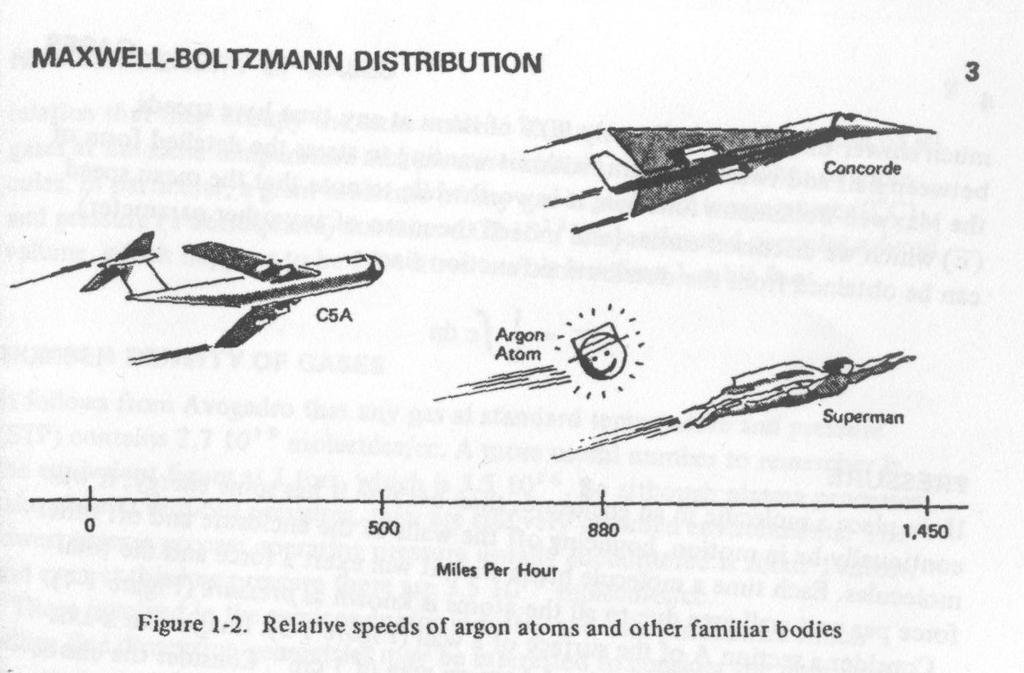

12 : Směs atomů (molekul), iontů a elektronů MA ~ Mi ~M>> me Ti~Tn<<Te

13 neizotermická plazma Ti a To teplota iontů a neutrálních těžkých částic Te teplota elektronů

14 rozdělení plazmatu

15 vzduch cca 2,7xE19 molekul/cm3 - cca 1000 iontů původ částic s el. nábojem přirozená radioaktivita, srážky částic, kosmické záření,... nasycený proud J d e N l dt 17 J max 2, A 2 cm

16 nesamostatné výboje potřebují externí zdroj elektronů

17 Towsendova teorie výboje - homogenní pole mezi rovinnými elektrodami - napětí vyšší než je napětí nasyceného proudu - nesamostatný výboj - rychlost nosiče náboje je velká oproti tepelné - dostatečná kinetická energie pro ionizaci - elektron ionizuje vždy je-li jeho Ek>Ei - elektron při srážce vždy odevzdá celou energii - elektron se pohybuje jen ve směru E-pole

18 Elektrický průraz - rozvoj laviny kladných iontů 16 nových elektronů

19 Rozložení hustoty elektricky nabitých částic v lavině

20 Towsendova teorie výboje - homogenní pole mezi rovinnými elektrodami - napětí vyšší než je napětí nasyceného proudu - nesamostatný výboj - rychlost nosiče náboje je velká oproti tepelné - dostatečná kinetická energie pro ionizaci - elektron ionizuje vždy je-li jeho Ek>Ei - elektron při srážce vždy odevzdá celou energii - elektron se pohybuje jen ve směru E-pole

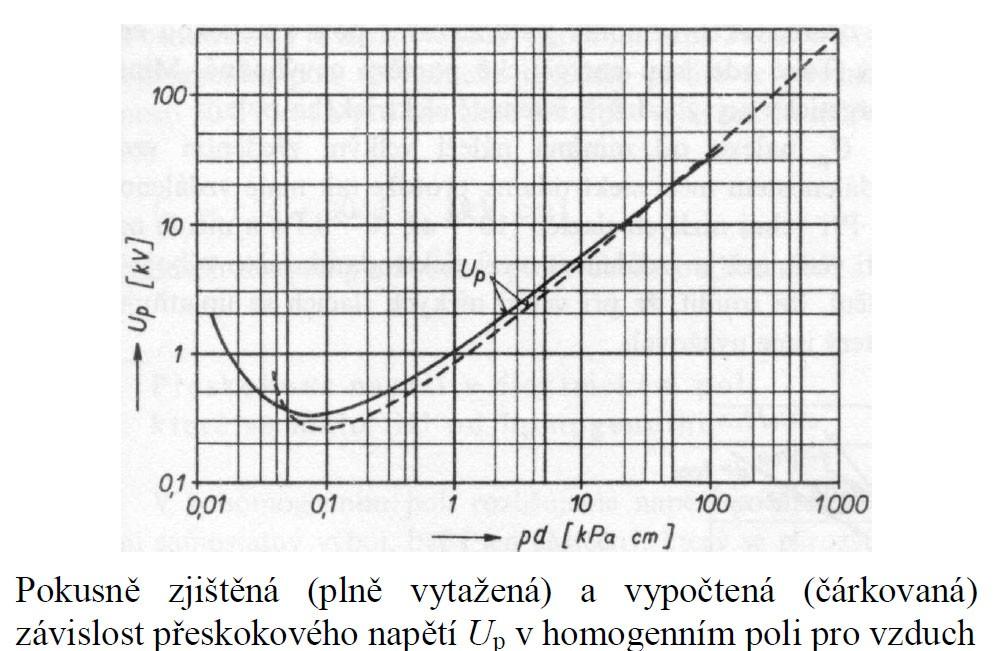

21 Paschenův zákon - přeskokové napětí v homogenním poli Up Bpd ln Apd ln γ γ ionizační číslo dobrá shoda pro 10E-3bar*mm<pd<100bar*mm

22 pd min pro různé plyny

23 efektivní ionizační koeficient (alfa) pro vzduch záporná hodnota pro E<2,5kV/(mm*bar) α=γ

24 odhad proudu v lavině nárůst počtu elektronů na vzdálenosti dx dn n γ dx n( x) počet elektronů v lavině ve vzdálenosti x, pro x=0 n=1 1 homogenní elektrické pole n ( x) nehomogenní elektrické pole n ( x) 1 n x γ dx 0 dn e e γ x γ dx

25 odhad proudu v lavině vzdálenost elektrod 10mm vzduch při atmosférickém tlaku U=25kV - 2,5kV/mm, α~0 - není průraz U=30kV - 3kV/mm, α=1,3mm-1 - n(10mm)=4,4xe5 U=35kV - 3,5kV/mm, α=3,1mm-1 - n(10mm)=1,1xe13

26 odhad proudu v lavinězhášecí plyn, velká rekombinace vzdálenost elektrod 10mm SF6 při atmosférickém tlaku U=88,5kV - 8,85kV/mm, α~0 U=89kV - 8,9kV/mm, α=1,4mm-1 U=90kV - 9kV/mm, α=4mm-1 - není průraz n(10mm)=1,2xe6 n(10mm)=2,35xe17

27 Teorie strimérů (streamer) - vysoká rychlost vzniku jiskry - pro d 1cm a p 100kPa nezávislé přeskokové napětí na materiálu elektrod

28 Rozložení elektrického pole v okolí streameru

29 φ (r ) λ D q 4 π ε 0 r e 2 r λ D ε 0 k T ne e 2 λd Debyevský poloměr - míra narušitelnosti plazmy - míra schopnosti plazmy odstínit lokální působení náboje - vymezuje oblast porušení kvazineutrality faktor stínění pro r λ D je e 2 = 0.243

30 přístěnová vrstva

31 λi>>λd - bezsrážková přístěnová vrstva (sheat) Wi ~ eu λi<<λd Wi << eu přístěnová vrstva se srážkami procesy v sheatu - urychlení iontů na povrch katody - emise sekundárních elektronů z katody - odprašování materiálu katody - ovlivnění struktury nanášené vrstvy - iontová implantace na katodu - aktivace chemických reakcí na povrchu katody

32 bulk presheath ns sheath 4ε 0 JC = 9 ni ne x ne ns = 0.61 ne s= λd 2e V03 / 2 m s2 2V0 Te
