1 ENERGETIKA SERVIS s.r.o. Křižíkova 1690, České Budějovice Ocelové konzoly typ PAŘÁT II-DS a konzola odbočná DS-přímá se svorníky na dřevěné sloupy venkovního vedení VN. Typový podklad č.4 / Nahrazuje č. 1/2006 Zpracoval: Energetika servis s.r.o. duben 2014

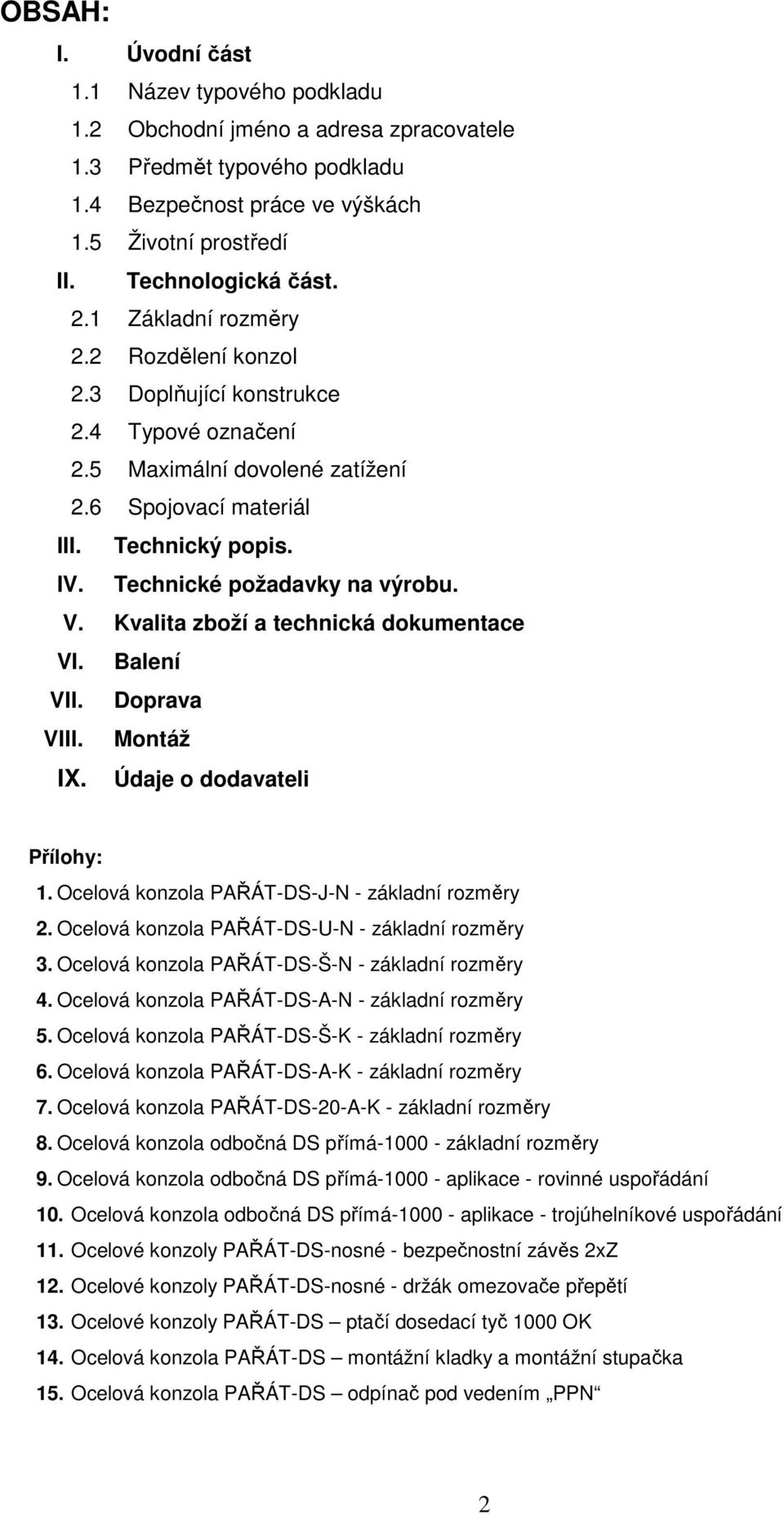

2 OBSAH: I. Úvodní část 1.1 Název typového podkladu 1.2 Obchodní jméno a adresa zpracovatele 1.3 Předmět typového podkladu 1.4 Bezpečnost práce ve výškách 1.5 Životní prostředí II. Technologická část. 2.1 Základní rozměry 2.2 Rozdělení konzol 2.3 Doplňující konstrukce 2.4 Typové označení 2.5 Maximální dovolené zatížení 2.6 Spojovací materiál III. Technický popis. IV. Technické požadavky na výrobu. V. Kvalita zboží a technická dokumentace VI. Balení VII. Doprava VIII. Montáž IX. Údaje o dodavateli Přílohy: 1. Ocelová konzola PAŘÁT-DS-J-N - základní rozměry 2. Ocelová konzola PAŘÁT-DS-U-N - základní rozměry 3. Ocelová konzola PAŘÁT-DS-Š-N - základní rozměry 4. Ocelová konzola PAŘÁT-DS-A-N - základní rozměry 5. Ocelová konzola PAŘÁT-DS-Š-K - základní rozměry 6. Ocelová konzola PAŘÁT-DS-A-K - základní rozměry 7. Ocelová konzola PAŘÁT-DS-20-A-K - základní rozměry 8. Ocelová konzola odbočná DS přímá základní rozměry 9. Ocelová konzola odbočná DS přímá aplikace - rovinné uspořádání 10. Ocelová konzola odbočná DS přímá aplikace - trojúhelníkové uspořádání 11. Ocelové konzoly PAŘÁT-DS-nosné - bezpečnostní závěs 2xZ 12. Ocelové konzoly PAŘÁT-DS-nosné - držák omezovače přepětí 13. Ocelové konzoly PAŘÁT-DS ptačí dosedací tyč 1000 OK 14. Ocelová konzola PAŘÁT-DS montážní kladky a montážní stupačka 15. Ocelová konzola PAŘÁT-DS odpínač pod vedením PPN 2

3 I. ÚVODNÍ ČÁST. 1.1 Název typového podkladu. Ocelové konzoly typu PAŘÁT-DS a konzola odbočná DS-přímá 1000 se svorníky na dřevěné sloupy venkovního vedení VN. 1.2 Obchodní jméno a adresa zpracovatele. ENERGETIKA SERVIS s.r.o., Křižíkova 1690, České Budějovice 1.3 Předmět typového podkladu (). Předmětem jsou ocelové konzoly typ PAŘÁT-DS pro výstavbu venkovního vedení VN na dřevěných sloupech nebo dřevěných sloupech s betonovou patkou (viz bod 2.2). Dalším předmětem je odbočná konzola DS-přímá 1000 pro provedení odbočné linky VN na dřevěných sloupech typu DS-Š,A. Na podpěrné body (dřevěné sloupy) se konzoly montují pomocí svorníků, které jsou součástí konzol. Konzoly vedení VN a konzola odbočná se montují na dřevěné sloupy pomocí svorníků a spojovacího materiálu. Průměry hlav dřevěných sloupů jsou stanoveny normami PNE (druhé vydání) a ČSN EN s příslušnou tolerancí průměru hlav. Na všechny nosné typy konzol lze montovat jako doplněk vedení VN omezovače přepětí (viz příloha č.12). 1.4 Bezpečnost práce ve výškách. Konzoly splňují požadavky bezpečné práce ve výškách. V horní části konzol jsou určena místa pro osobní zajištění pracovníka (bezpečnostní postroj) s minimální údržnou statickou silou 15kN proti pádu z výšky (vyhláška č.363/2005 Sb). 1.5 Životní prostředí. Konzoly jsou navrženy tak, aby svou konstrukcí nebo s přídavnou konstrukcí umožnily dosednutí dravců a ptáků v bezpečné vzdálenosti od vodičů. Jejich bezpečnost je zajištěna i za deště. Výrobky neobsahují škodlivé látky a jsou plně recyklovatelné. Třída odpadu O kód druhu odpadu železo II. TECHNOLOGICKÁ ČÁST. 2.1 Základní, montážní a technologické rozměry viz přílohy. 2.2 Rozdělení konzol pro vedení VN. Podle zatížení vodiči o nosná o kotevní o výztužná Podle typu dřevěného sloupu o o o o J/Jp - dřevěný sloup U/Up - dřevěný sloup složený ze dvou sloupů rozkročených na šířku bet. patky Š/Šp - dřevěný sloup složený ze dvou sloupů rozkročených na patní šířku 1 m A/Ap - dřevěný sloup složený ze dvou sloupů rozkročených na patní šířku 2,5 m 2.3 Doplňující konstrukce. Praporec (sada 3 ks) je určen pro montáž bezpečnostních závěsů s podpěrnými izolátory podle PNE Praporec lze montovat na konzoly nosné J,U,Š,A (viz přílohy). Provedení je shodné s provedením pro ocelové konzoly typ PAŘÁT na betonové sloupy. Rozpěra je určena pro mechanické zpevnění dřevěných sloupů typů U,Š,A. Pro dřevěný sloup typu U,Š a A jsou rozpěry stavitelné v rozsahu 200 mm (viz přílohy). Rozpěry jsou dodávány jako součást konzoly. Lze je dodávat i jako samostatnou položku. Držák omezovačů přepětí (sada 3ks) je určen pro montáž omezovače přepětí na konzoly PAŘÁT DS-N. 3

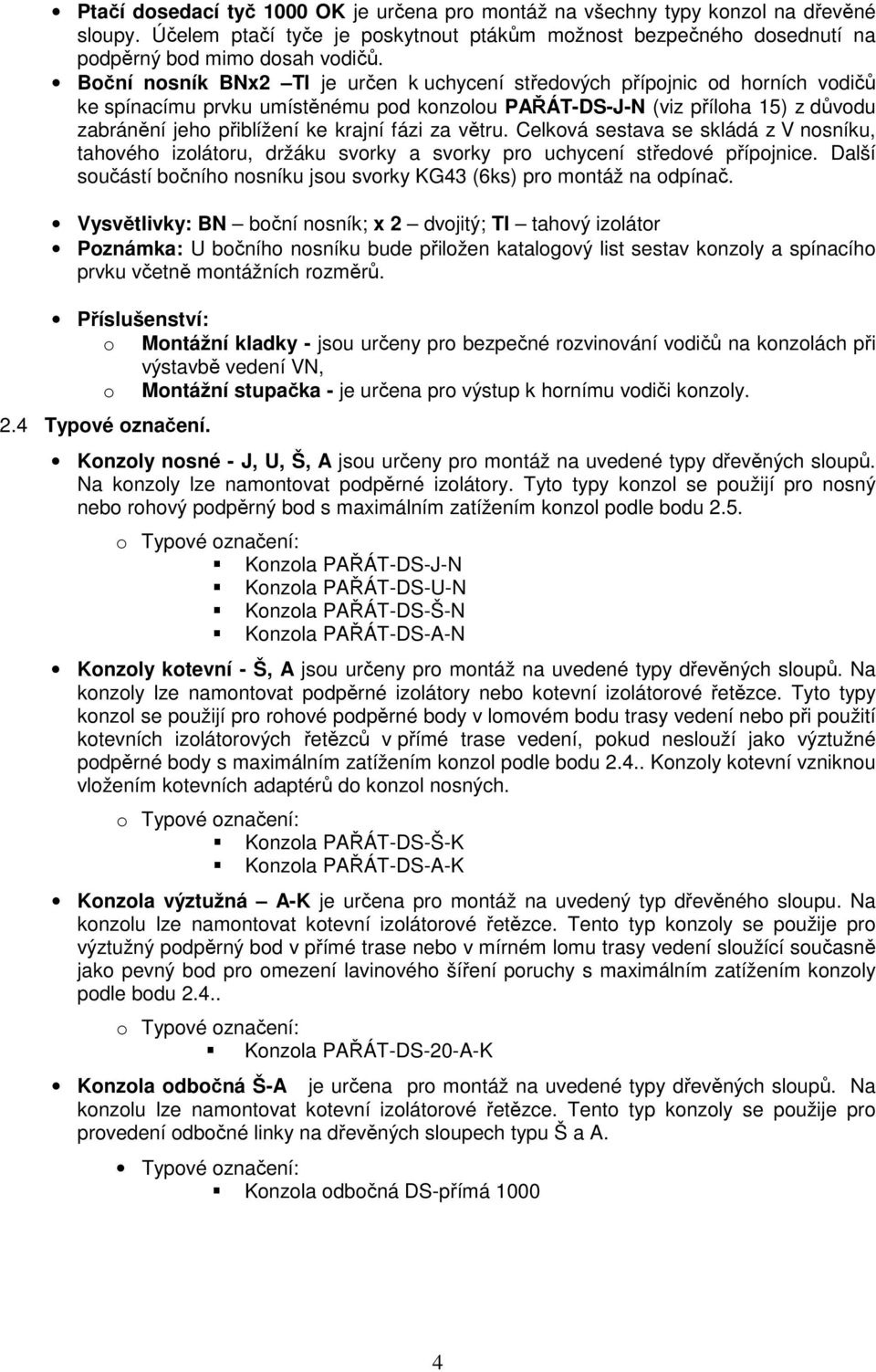

4 Ptačí dosedací tyč 1000 OK je určena pro montáž na všechny typy konzol na dřevěné sloupy. Účelem ptačí tyče je poskytnout ptákům možnost bezpečného dosednutí na podpěrný bod mimo dosah vodičů. Boční nosník BNx2 TI je určen k uchycení středových přípojnic od horních vodičů ke spínacímu prvku umístěnému pod konzolou PAŘÁT-DS-J-N (viz příloha 15) z důvodu zabránění jeho přiblížení ke krajní fázi za větru. Celková sestava se skládá z V nosníku, tahového izolátoru, držáku svorky a svorky pro uchycení středové přípojnice. Další součástí bočního nosníku jsou svorky KG43 (6ks) pro montáž na odpínač. Vysvětlivky: BN boční nosník; x 2 dvojitý; TI tahový izolátor Poznámka: U bočního nosníku bude přiložen katalogový list sestav konzoly a spínacího prvku včetně montážních rozměrů. Příslušenství: o Montážní kladky - jsou určeny pro bezpečné rozvinování vodičů na konzolách při výstavbě vedení VN, o Montážní stupačka - je určena pro výstup k hornímu vodiči konzoly. 2.4 Typové označení. Konzoly nosné - J, U, Š, A jsou určeny pro montáž na uvedené typy dřevěných sloupů. Na konzoly lze namontovat podpěrné izolátory. Tyto typy konzol se použijí pro nosný nebo rohový podpěrný bod s maximálním zatížením konzol podle bodu 2.5. o Typové označení: Konzola PAŘÁT-DS-J-N Konzola PAŘÁT-DS-U-N Konzola PAŘÁT-DS-Š-N Konzola PAŘÁT-DS-A-N Konzoly kotevní - Š, A jsou určeny pro montáž na uvedené typy dřevěných sloupů. Na konzoly lze namontovat podpěrné izolátory nebo kotevní izolátorové řetězce. Tyto typy konzol se použijí pro rohové podpěrné body v lomovém bodu trasy vedení nebo při použití kotevních izolátorových řetězců v přímé trase vedení, pokud neslouží jako výztužné podpěrné body s maximálním zatížením konzol podle bodu Konzoly kotevní vzniknou vložením kotevních adaptérů do konzol nosných. o Typové označení: Konzola PAŘÁT-DS-Š-K Konzola PAŘÁT-DS-A-K Konzola výztužná A-K je určena pro montáž na uvedený typ dřevěného sloupu. Na konzolu lze namontovat kotevní izolátorové řetězce. Tento typ konzoly se použije pro výztužný podpěrný bod v přímé trase nebo v mírném lomu trasy vedení sloužící současně jako pevný bod pro omezení lavinového šíření poruchy s maximálním zatížením konzoly podle bodu o Typové označení: Konzola PAŘÁT-DS-20-A-K Konzola odbočná Š-A je určena pro montáž na uvedené typy dřevěných sloupů. Na konzolu lze namontovat kotevní izolátorové řetězce. Tento typ konzoly se použije pro provedení odbočné linky na dřevěných sloupech typu Š a A. Typové označení: Konzola odbočná DS-přímá

5 2.5 Maximální dovolené zatížení konzol. Konzoly vedení VN Název konzoly F1 [kn] F2 [kn] F3 [kn] Konzola PAŘÁT-DS-J-N Konzola PAŘÁT-DS-U-N Konzola PAŘÁT-DS-Š-N Konzola PAŘÁT-DS-A-N Konzola PAŘÁT-DS-Š-K Konzola PAŘÁT-DS-A-K Konzola PAŘÁT-DS-A-V Vysvětlivky: F 1 - ve směru vedení (jednostranné zatížení jedním vodičem) F 2 - kolmo na vedení (zatížení jedním vodičem) F 3 - svisle hmotností jednoho krajního vodiče Maximální dovolené zatížení rozpěr Název konzoly F4 [kn] Rozpěra U,Š,A 5 Vysvětlivky: F 4 - vzpěrná a tažná síla Konzola odbočná Vysvětlivky: F 1 - ve směru vedení (jednostranné zatížení jedním vodičem) F 2 se neuvažuje F 3 - svisle hmotností jednoho krajního vodiče 2.6 Spojovací materiál pro montáž podpěrných izolátorů (pokud není součástí závěsného kloubu). Poznámka: Spojovací materiál pro montáž izolátorů není součástí dodávky konzol Konzola PAŘÁT DS-J-N Šroub M20x80 1 ks (pro podpěrný izolátor na středovém rameni) Šroub M20x120 2 ks (pro podpěrný izolátor na bočních ramenech) Podložka Ø 21 3 ks Konzola PAŘÁT DS-U, Š, A-N o Šroub M20x120 3 ks o Podložka Ø 21 3 ks Konzola PAŘÁT DS-Š, A K o Šroub M20x120 3 ks o Podložka Ø 21 3 ks o Rozteč kotevních desek adaptérů pro závěsný kloub je 80 mm Praporec PR 2xZ o Šroub M20x40 3 ks (pro druhý izolátor) o Podložka Ø 21 3 ks (pro druhý izolátor) Boční nosník BN odbočné konzoly o Šroub M20x40 1 ks (pro podpěrný izolátor) o Podložka Ø 21 1 ks (pro podpěrný izolátor) III. Název konzoly F1 [kn] F3 [kn] Konzola odbočná DS-přímá Technický popis. Konzoly VN. Základní konstrukce konzol nosných a kotevních se skládájí z horního středového dílu a dvou bočních ramen (příloha č.1-7). Součástí konzoly je středová rozpěra podle typu dřevěného sloupu U, Š, A (viz přílohy). Na dřevěné sloupy se upevňují pomocí svorníků do vyvrtaných otvorů v dřevěném sloupu. Ostatní technické údaje jsou uvedeny v přílohách. 5

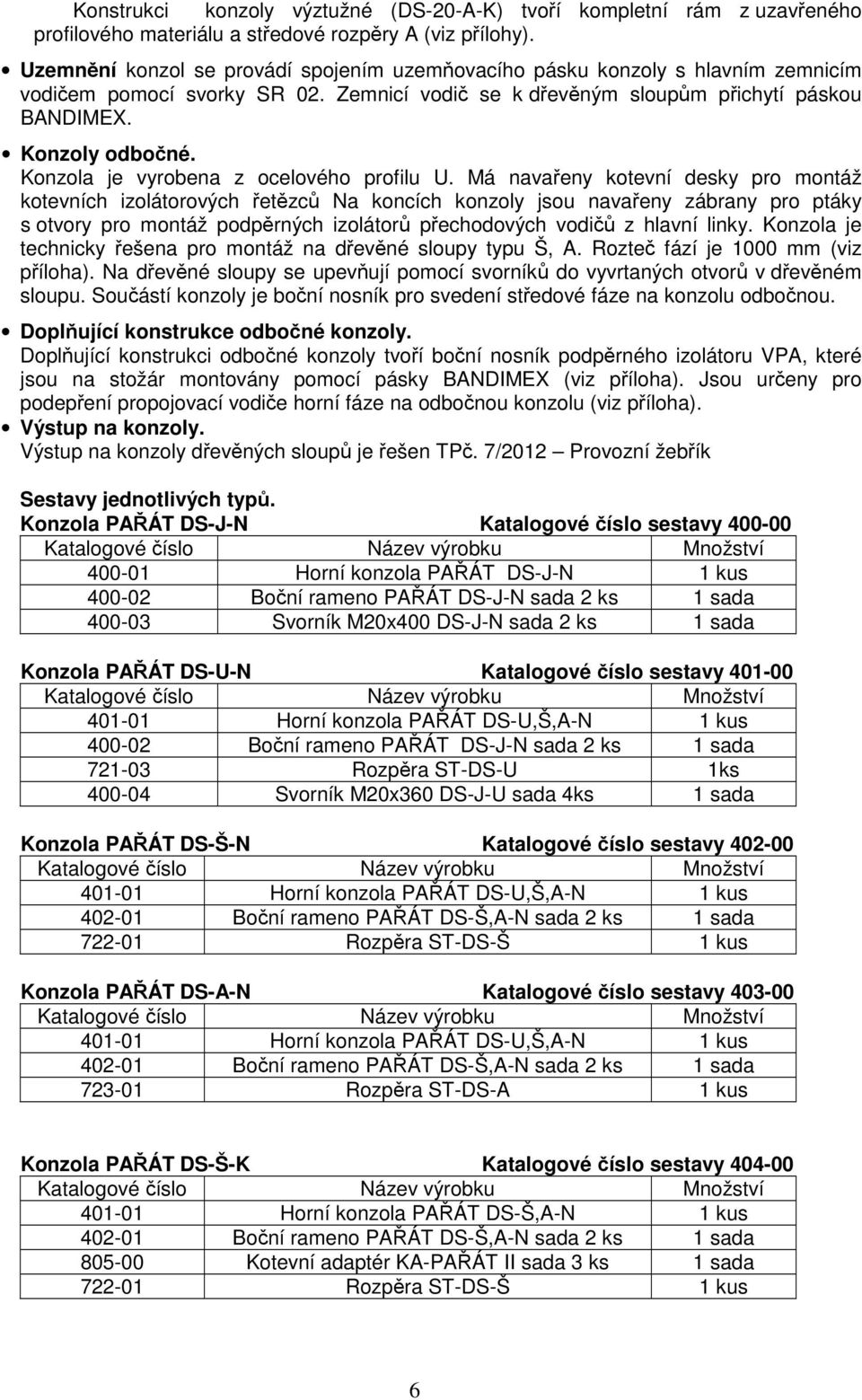

6 Konstrukci konzoly výztužné (DS-20-A-K) tvoří kompletní rám z uzavřeného profilového materiálu a středové rozpěry A (viz přílohy). Uzemnění konzol se provádí spojením uzemňovacího pásku konzoly s hlavním zemnicím vodičem pomocí svorky SR 02. Zemnicí vodič se k dřevěným sloupům přichytí páskou BANDIMEX. Konzoly odbočné. Konzola je vyrobena z ocelového profilu U. Má navařeny kotevní desky pro montáž kotevních izolátorových řetězců Na koncích konzoly jsou navařeny zábrany pro ptáky s otvory pro montáž podpěrných izolátorů přechodových vodičů z hlavní linky. Konzola je technicky řešena pro montáž na dřevěné sloupy typu Š, A. Rozteč fází je 1000 mm (viz příloha). Na dřevěné sloupy se upevňují pomocí svorníků do vyvrtaných otvorů v dřevěném sloupu. Součástí konzoly je boční nosník pro svedení středové fáze na konzolu odbočnou. Doplňující konstrukce odbočné konzoly. Doplňující konstrukci odbočné konzoly tvoří boční nosník podpěrného izolátoru VPA, které jsou na stožár montovány pomocí pásky BANDIMEX (viz příloha). Jsou určeny pro podepření propojovací vodiče horní fáze na odbočnou konzolu (viz příloha). Výstup na konzoly. Výstup na konzoly dřevěných sloupů je řešen č. 7/2012 Provozní žebřík Sestavy jednotlivých typů. Konzola PAŘÁT DS-J-N Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Horní konzola PAŘÁT DS-J-N 1 kus Boční rameno PAŘÁT DS-J-N sada 2 ks 1 sada Svorník M20x400 DS-J-N sada 2 ks 1 sada Konzola PAŘÁT DS-U-N Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Horní konzola PAŘÁT DS-U,Š,A-N 1 kus Boční rameno PAŘÁT DS-J-N sada 2 ks 1 sada Rozpěra ST-DS-U 1ks Svorník M20x360 DS-J-U sada 4ks 1 sada Konzola PAŘÁT DS-Š-N Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Horní konzola PAŘÁT DS-U,Š,A-N 1 kus Boční rameno PAŘÁT DS-Š,A-N sada 2 ks 1 sada Rozpěra ST-DS-Š 1 kus Konzola PAŘÁT DS-A-N Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Horní konzola PAŘÁT DS-U,Š,A-N 1 kus Boční rameno PAŘÁT DS-Š,A-N sada 2 ks 1 sada Rozpěra ST-DS-A 1 kus Konzola PAŘÁT DS-Š-K Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Horní konzola PAŘÁT DS-Š,A-N 1 kus Boční rameno PAŘÁT DS-Š,A-N sada 2 ks 1 sada Kotevní adaptér KA-PAŘÁT II sada 3 ks 1 sada Rozpěra ST-DS-Š 1 kus 6

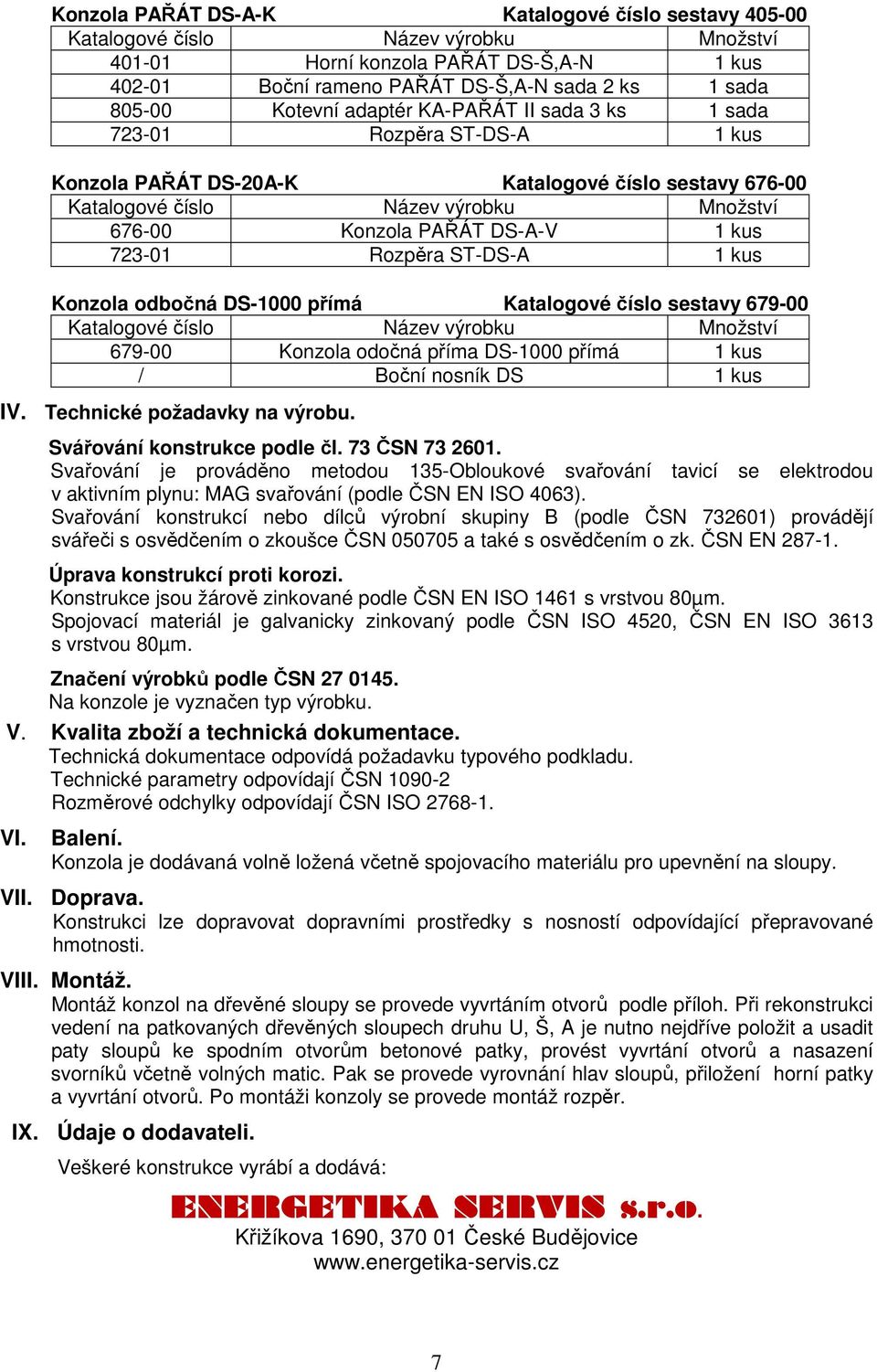

7 Konzola PAŘÁT DS-A-K Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Horní konzola PAŘÁT DS-Š,A-N 1 kus Boční rameno PAŘÁT DS-Š,A-N sada 2 ks 1 sada Kotevní adaptér KA-PAŘÁT II sada 3 ks 1 sada Rozpěra ST-DS-A 1 kus Konzola PAŘÁT DS-20A-K Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Konzola PAŘÁT DS-A-V 1 kus Rozpěra ST-DS-A 1 kus Konzola odbočná DS-1000 přímá Katalogové číslo sestavy Katalogové číslo Název výrobku Množství Konzola odočná příma DS-1000 přímá 1 kus / Boční nosník DS 1 kus IV. Technické požadavky na výrobu. Svářování konstrukce podle čl. 73 ČSN Svařování je prováděno metodou 135-Obloukové svařování tavicí se elektrodou v aktivním plynu: MAG svařování (podle ČSN EN ISO 4063). Svařování konstrukcí nebo dílců výrobní skupiny B (podle ČSN ) provádějí svářeči s osvědčením o zkoušce ČSN a také s osvědčením o zk. ČSN EN Úprava konstrukcí proti korozi. Konstrukce jsou žárově zinkované podle ČSN EN ISO 1461 s vrstvou 80µm. Spojovací materiál je galvanicky zinkovaný podle ČSN ISO 4520, ČSN EN ISO 3613 s vrstvou 80µm. Značení výrobků podle ČSN Na konzole je vyznačen typ výrobku. V. Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají ČSN Rozměrové odchylky odpovídají ČSN ISO VI. Balení. Konzola je dodávaná volně ložená včetně spojovacího materiálu pro upevnění na sloupy. VII. Doprava. Konstrukci lze dopravovat dopravními prostředky s nosností odpovídající přepravované hmotnosti. VIII. Montáž. Montáž konzol na dřevěné sloupy se provede vyvrtáním otvorů podle příloh. Při rekonstrukci vedení na patkovaných dřevěných sloupech druhu U, Š, A je nutno nejdříve položit a usadit paty sloupů ke spodním otvorům betonové patky, provést vyvrtání otvorů a nasazení svorníků včetně volných matic. Pak se provede vyrovnání hlav sloupů, přiložení horní patky a vyvrtání otvorů. Po montáži konzoly se provede montáž rozpěr. IX. Údaje o dodavateli. Veškeré konstrukce vyrábí a dodává: ENERGETIKA SERVIS s.r.o. Křižíkova 1690, České Budějovice 7

8 )*"#!+ "(",- "(#"#"#. "(, '! "#$%%&'( / Konzola PAÁT DS-J-N (hmotnost 40 kg) sestava obsahuje: Horní konzola PAÁT DS-J-N ks Boní rameno PAÁT DS-J-N (sad=2ks) sad Svorník M20x400 DS-J-N (sad=2ks) sad 1 KONZOLA PAÁT DS-J-N Základní rozmry Píloha. 1

9 ,$!('- (+ (./ 0(+%"(# 0(+ #&.!" #$%%#&'$ (##)*$*+,$!'- (+ (./ (+%"(# (+ #&. / Konzola PAÁT DS-U-N (hmotnost 67 kg) sestava obsahuje: Horní konzola PAÁT DS-U,Š,A-N ks Boní rameno PAÁT DS-J-N (sad=2ks) sad Svorník M20x360 DS-U-N (sad=4ks) sad Rozpra ST-DS-U ks 1 KONZOLA PAÁT DS-U-N Základní rozmry Píloha. 2

10 & () #*"+ # ' #,- # '# # '!, 12 )*.!" #$%%&' () *."+ # ' #,- # '# # '!, () /!+ # ' #,- # '##0% # '!, / sestava obsahuje: Horní konzola PAÁT DS-U,Š,A-N ks Boní rameno PAÁT DS-Š,A-N (sad=2ks) sad Rozpra ST-DS-Š ks 1 Konzola PAÁT DS-Š-N (hmotnost 73 kg) KONZOLA PAÁT DS-Š-N Základní rozmry Píloha. 3

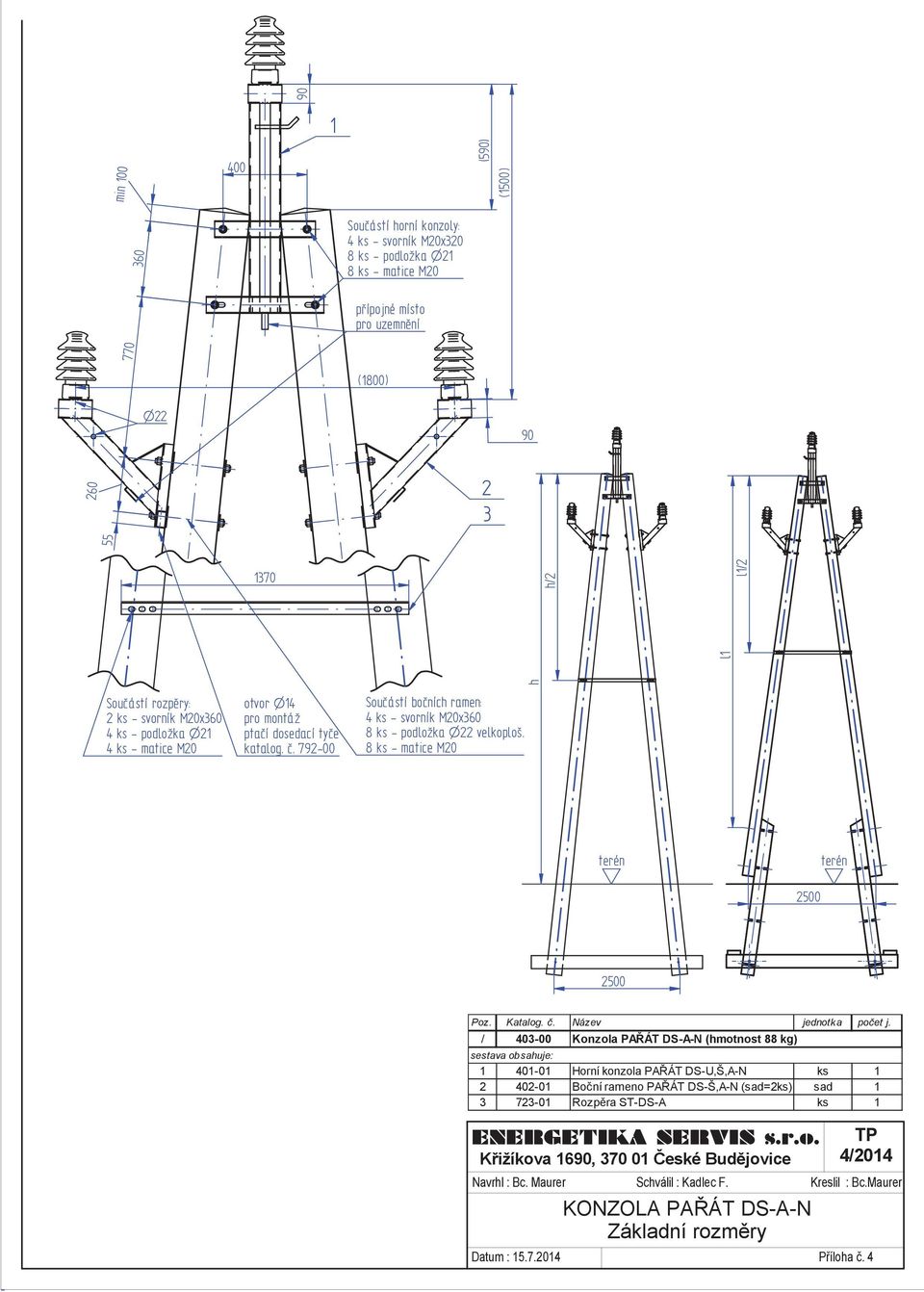

11 !" #$%& #'()* #* +% ','- '. '.!" #$%& #'()* #* +% $ ') '*((*+! **/00# 1+*" #$%& #'()*$'20 #* +% / Konzola PAÁT DS-A-N (hmotnost 88 kg) sestava obsahuje: Horní konzola PAÁT DS-U,Š,A-N ks Boní rameno PAÁT DS-Š,A-N (sad=2ks) sad Rozpra ST-DS-A ks 1 KONZOLA PAÁT DS-A-N Základní rozmry Píloha. 4

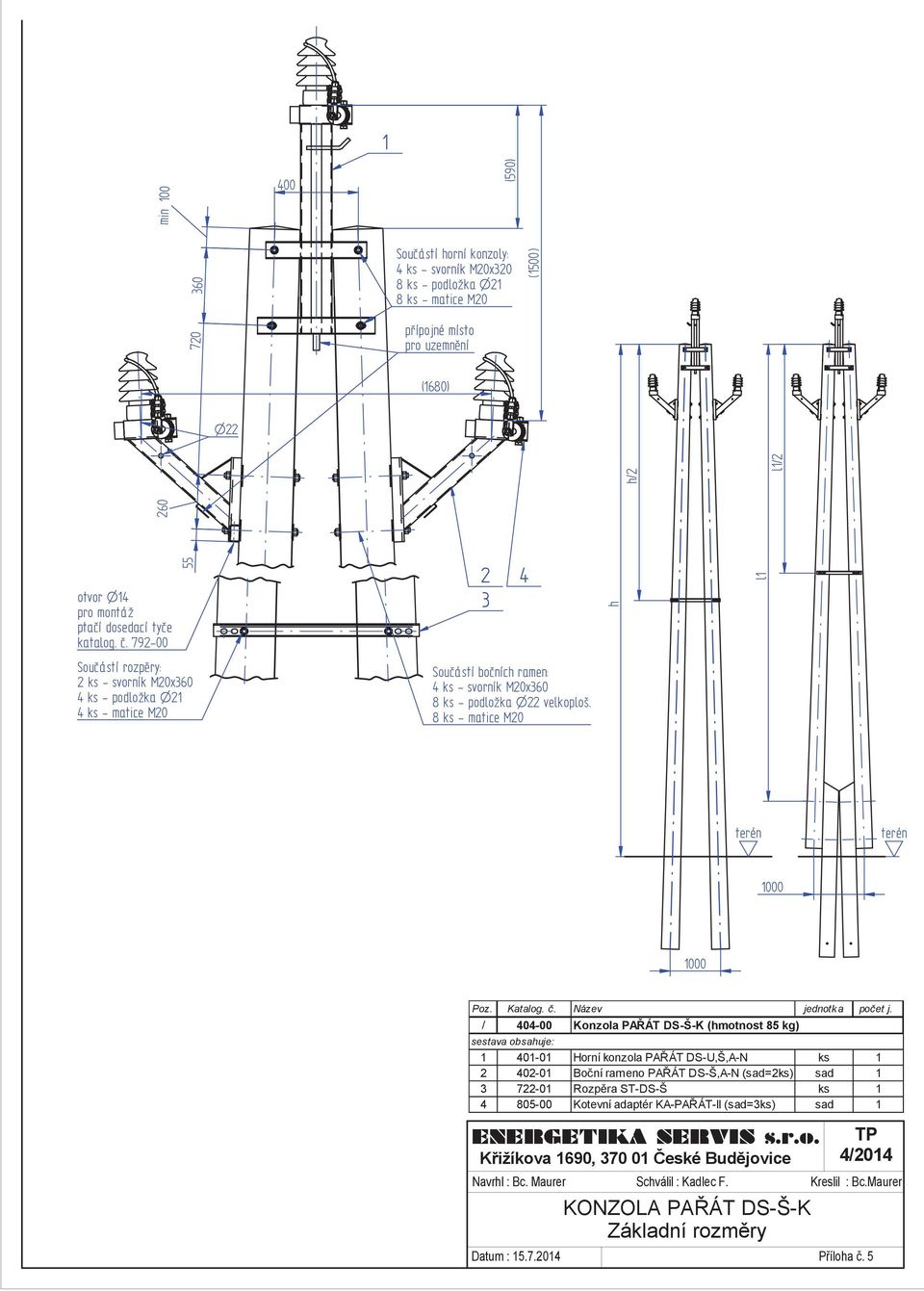

12 !" #$%& #'()* #*+% '0'1 ', $ ') '*((*+! **2//# ',!" #$%& #'()* #*+% -+*" #$%& #'()*$'./ #*+% / Konzola PAÁT DS-Š-K (hmotnost 85 kg) sestava obsahuje: Horní konzola PAÁT DS-U,Š,A-N ks Boní rameno PAÁT DS-Š,A-N (sad=2ks) sad Rozpra ST-DS-Š ks Kotevní adaptér KA-PAÁT-II (sad=3ks) sad 1 KONZOLA PAÁT DS-Š-K Základní rozmry Píloha. 5

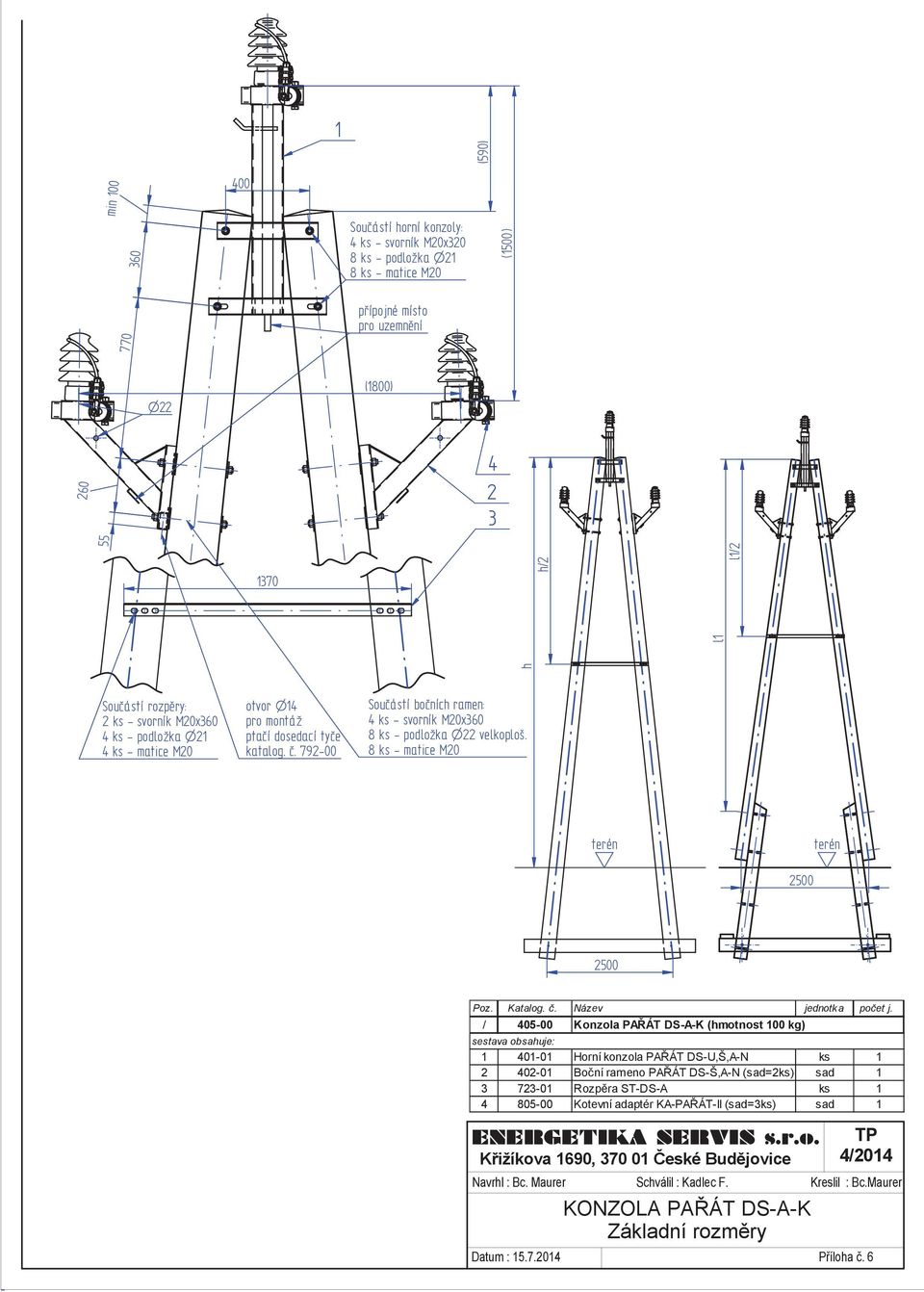

13 !" #$%& #'()* #*+% ','- '. '.!" #$%& #'()* #*+% $ ') '*((*+! **/00# 1+*" #$%& #'()*$'20 #*+% / Konzola PAÁT DS-A-K (hmotnost 100 kg) sestava obsahuje: Horní konzola PAÁT DS-U,Š,A-N ks Boní rameno PAÁT DS-Š,A-N (sad=2ks) sad Rozpra ST-DS-A ks Kotevní adaptér KA-PAÁT-II (sad=3ks) sad 1 KONZOLA PAÁT DS-A-K Základní rozmry Píloha. 6

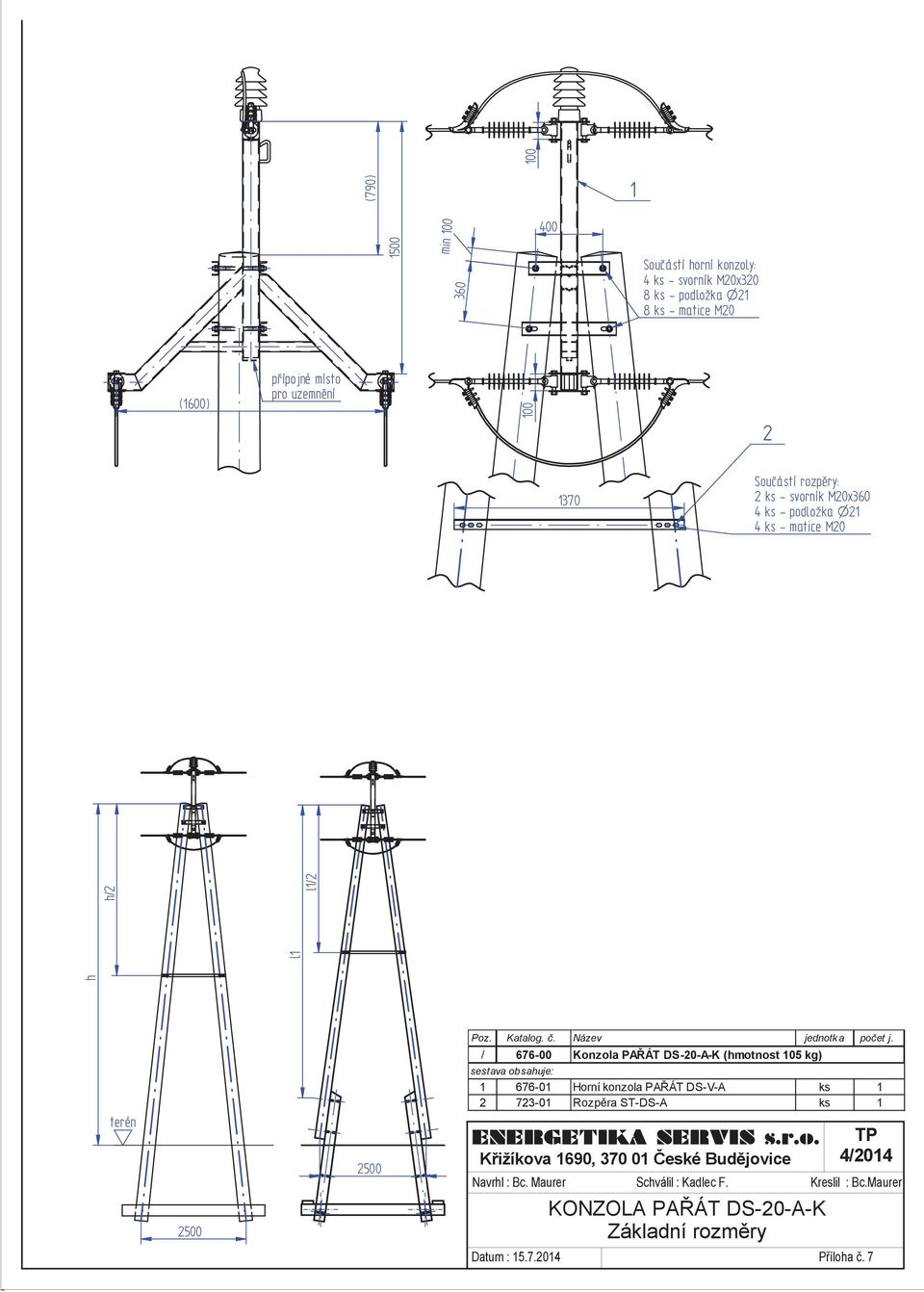

14 !" #$%&' #'(! $)!" $%&' '(! * * $+$, $ ) / Konzola PAÁT DS-20-A-K (hmotnost 105 kg) sestava obsahuje: Horní konzola PAÁT DS-V-A ks Rozpra ST-DS-A ks 1 KONZOLA PAÁT DS-20-A-K Základní rozmry Píloha. 7

15 '!"#$ %&###" Poz. Katalog.. Název / Konzola odboná DS-pímá 1000 (hmotnost 44 kg) Aplikace na sloupové prtovedení DS-Š,A. KONZOLA odboná DS-pímá 1000 Základní rozmry Píloha. 8

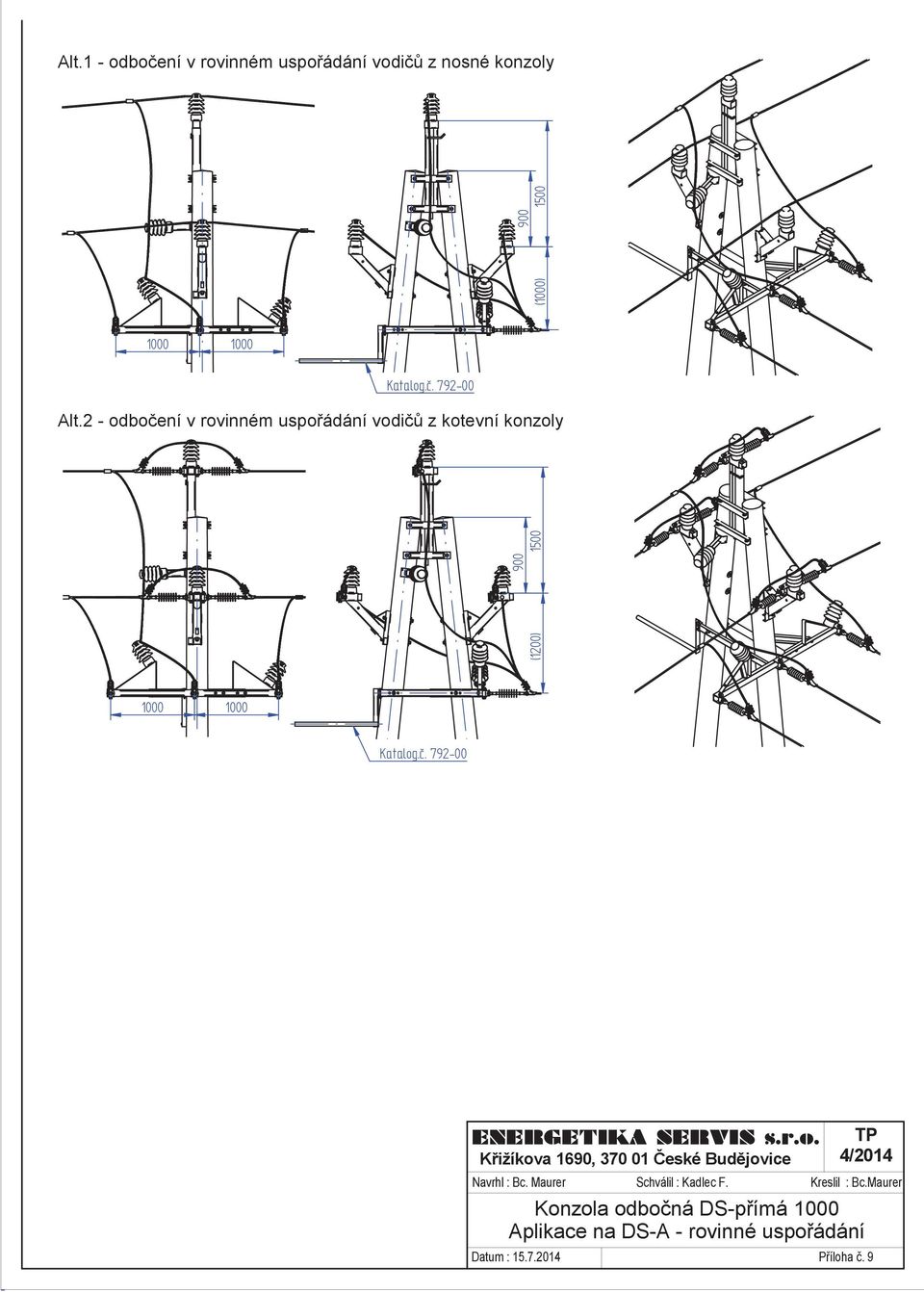

16 Alt.1 - odboení v rovinném uspoádání vodi z nosné konzoly Alt.2 - odboení v rovinném uspoádání vodi z kotevní konzoly Konzola odboná DS-pímá 1000 Aplikace na DS-A - rovinné uspoádání Píloha. 9

17 Alt.1 - odboení v trojúhelníkovém uspoádání vodi z kotevní konzoly Alt.2 - lom v trase 90 - trojúhelníkové uspoádání vodi Konzola odboná DS-pímá 1000 Aplikace na DS-A - trojúhelníkové uspoádání Píloha. 10

18 / Praporec PR-PAÁT-II-2xZ (sad=3ks, hmotnost 7 kg ) Pozn.: Praporce lze aplikovat na všechny nosné konzoly systému PAÁT-DS. KONZOLY PAÁT DS - NOSNÉ Bezpenostní závs 2xZ Píloha. 11

19 / Držák omezovae peptí (sad=3ks, hmotnost 4 kg) Pozn.: Držáky omezova lze aplikovat na všechny nosné konzoly systému PAÁT-DS. KONZOLY PAÁT DS - NOSNÉ Držák omezovae peptí Píloha. 12

20 Alt.1 kolmo na vedení Alt.2 ve smru vedení Pozn.: Ptaí dosedací tye lze aplikovat na všechny konzoly systému PAÁT-DS. / Ptaí dosedací ty 1000 OK (hmotnost 6 kg) KONZOLY PAÁT DS Ptaí dosedací ty 1000 OK Píloha. 13

21 "#$! (! %&' ( () %&' Montážní kladky PAÁT-III (sad=3ks, hmotnost 11,5 kg) Montážní stupaka PAÁT-DS (hmotnost 3 kg) Pozn.: - Montážní kladky lze aplikovat na všechny nosné konzoly systému PAÁT-DS. - Montážní stupaku lze aplikovat na všechny konzoly systému PAÁT-DS, krom konzoly DS-20-A-K. KONZOLY PAÁT DS Montážní kladky, montážní stupaka Píloha. 14

22 $# $ #!"! Podrobnjší informace o variantách zapojení odpínae pod vedením a funkcích boního nosníku je uvedeno v.1/2013. / Boní nosník BNx2 TI-25kV-DS (hmotnost 10 kg) KONZOLY PAÁT DS Odpína pod vedením PPN Píloha. 15
