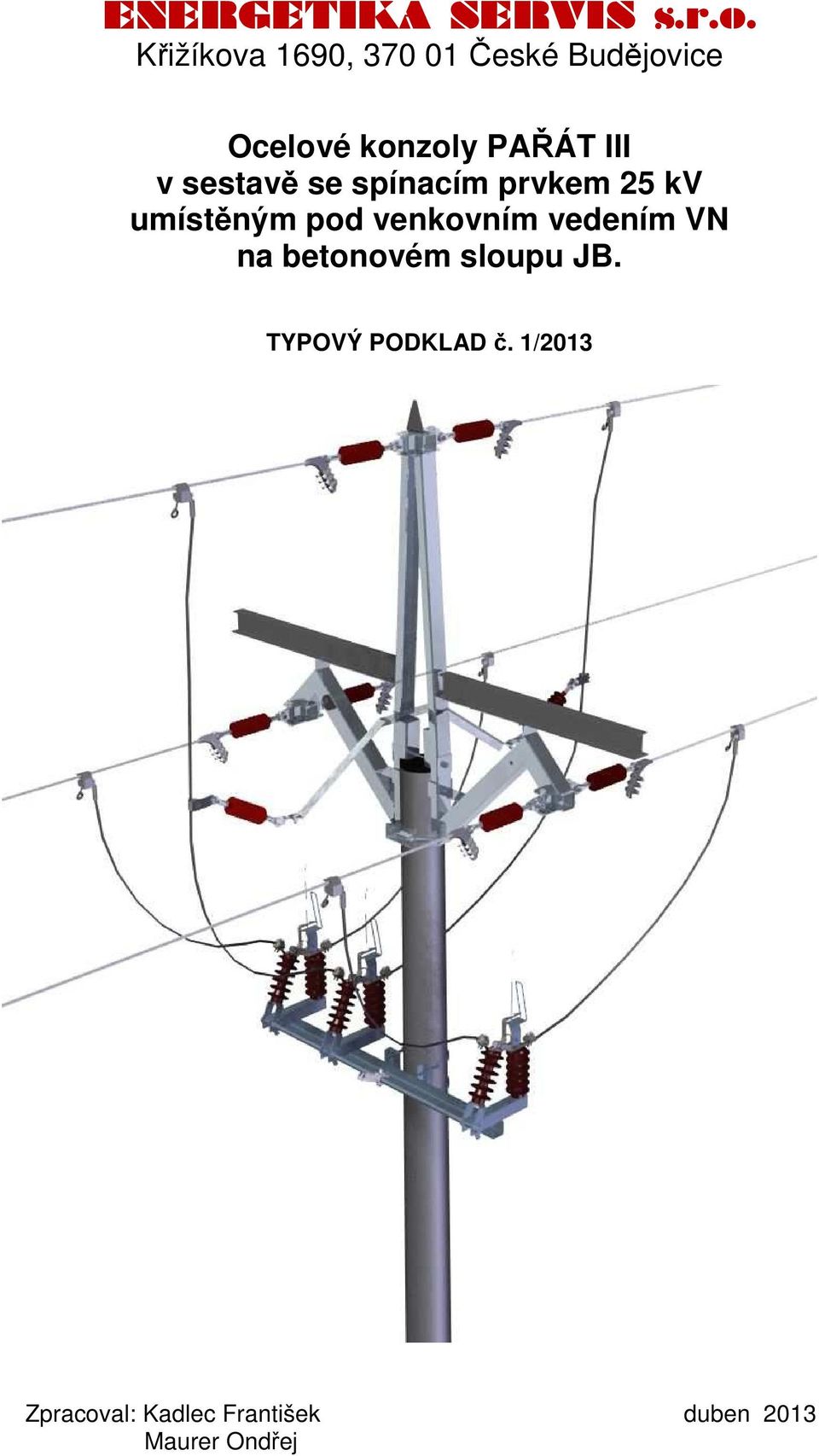

1 ENERGETIKA SERVIS s.r.o. Křižíkova 1690, České Budějovice Ocelové konzoly PAŘÁT III v sestavě se spínacím prvkem 25 kv umístěným pod venkovním vedením VN na betonovém sloupu JB. TYPOVÝ PODKLAD č. 1/2013 Zpracoval: Kadlec František duben 2013 Maurer Ondřej

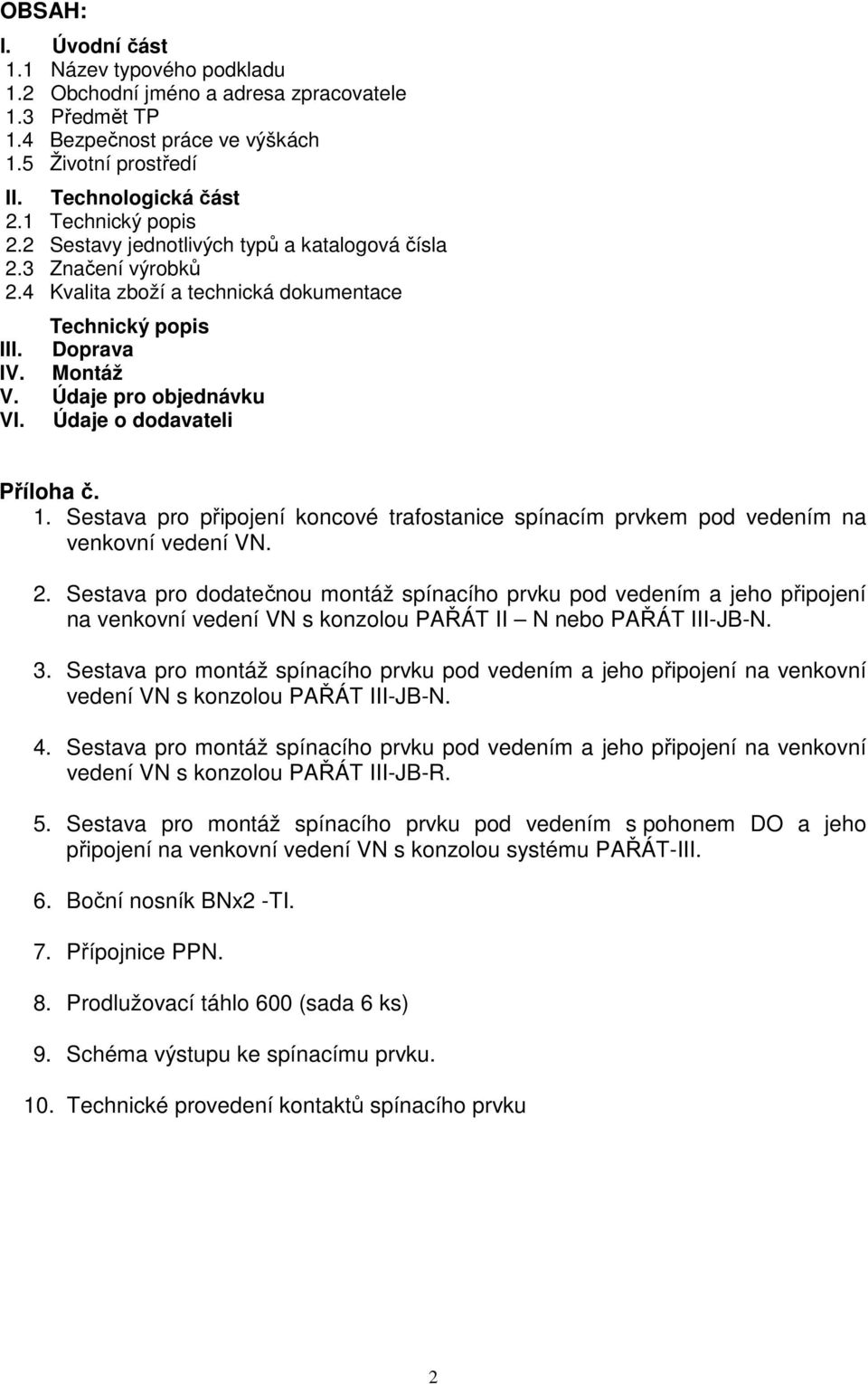

2 OBSAH: I. Úvodní část 1.1 Název typového podkladu 1.2 Obchodní jméno a adresa zpracovatele 1.3 Předmět TP 1.4 Bezpečnost práce ve výškách 1.5 Životní prostředí II. Technologická část 2.1 Technický popis 2.2 Sestavy jednotlivých typů a katalogová čísla 2.3 Značení výrobků 2.4 Kvalita zboží a technická dokumentace Technický popis III. Doprava IV. Montáž V. Údaje pro objednávku VI. Údaje o dodavateli Příloha č. 1. Sestava pro připojení koncové trafostanice spínacím prvkem pod vedením na venkovní vedení VN. 2. Sestava pro dodatečnou montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT II N nebo PAŘÁT III-JB-N. 3. Sestava pro montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III-JB-N. 4. Sestava pro montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III-JB-R. 5. Sestava pro montáž spínacího prvku pod vedením s pohonem DO a jeho připojení na venkovní vedení VN s konzolou systému PAŘÁT-III. 6. Boční nosník BNx2 -TI. 7. Přípojnice PPN. 8. Prodlužovací táhlo 600 (sada 6 ks) 9. Schéma výstupu ke spínacímu prvku. 10. Technické provedení kontaktů spínacího prvku 2

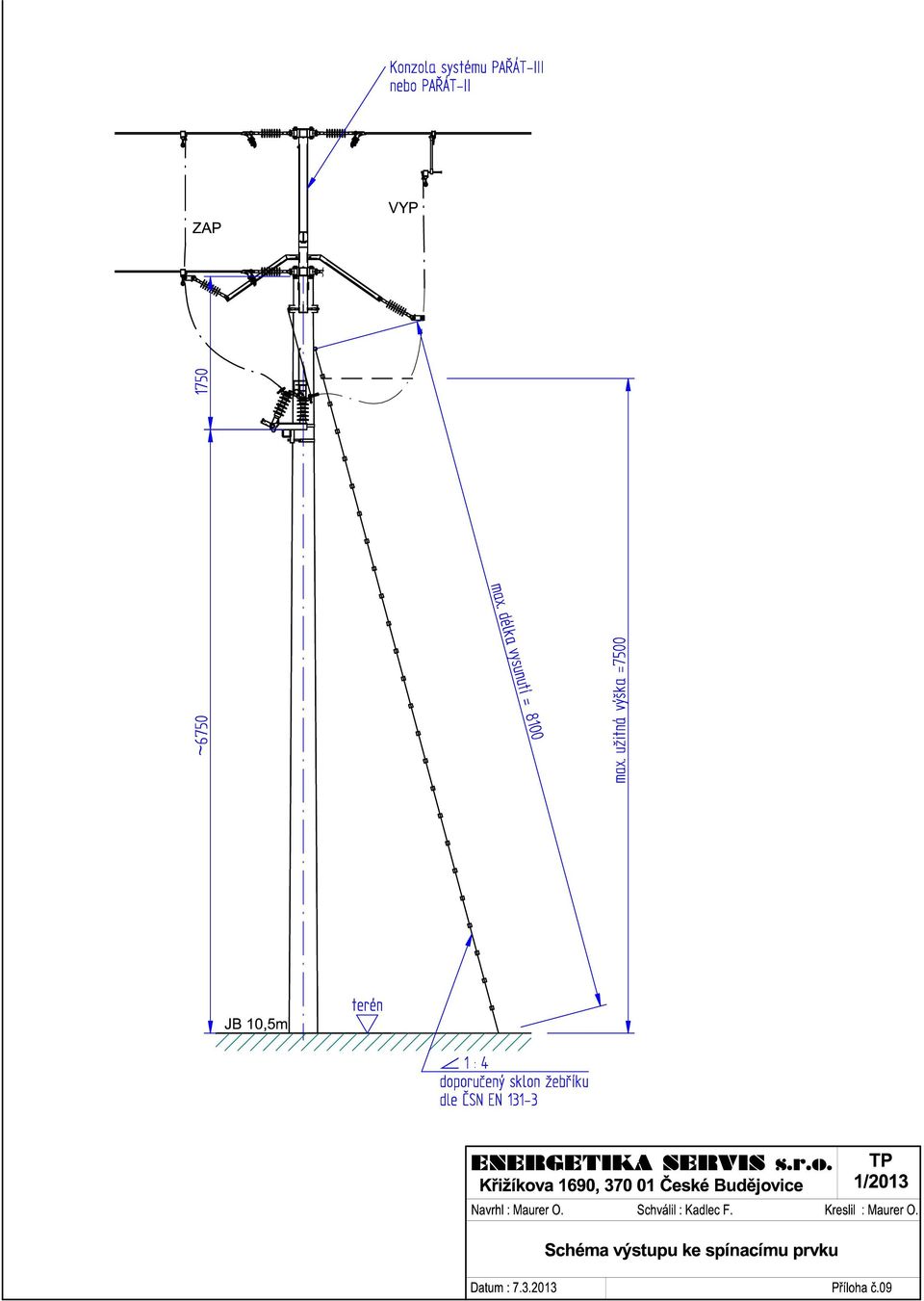

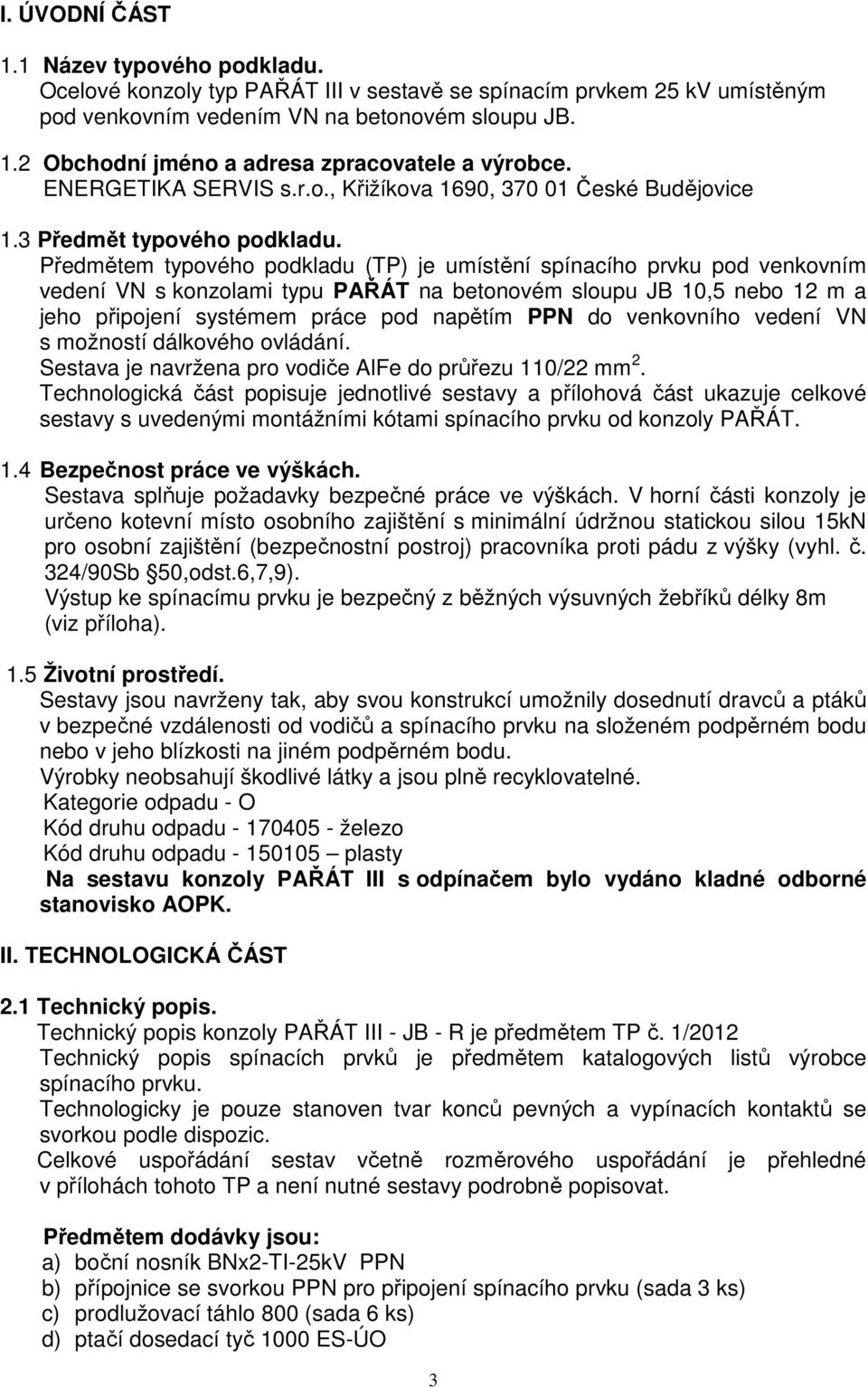

3 I. ÚVODNÍ ČÁST 1.1 Název typového podkladu. Ocelové konzoly typ PAŘÁT III v sestavě se spínacím prvkem 25 kv umístěným pod venkovním vedením VN na betonovém sloupu JB. 1.2 Obchodní jméno a adresa zpracovatele a výrobce. ENERGETIKA SERVIS s.r.o., Křižíkova 1690, České Budějovice 1.3 Předmět typového podkladu. Předmětem typového podkladu (TP) je umístění spínacího prvku pod venkovním vedení VN s konzolami typu PAŘÁT na betonovém sloupu JB 10,5 nebo 12 m a jeho připojení systémem práce pod napětím PPN do venkovního vedení VN s možností dálkového ovládání. Sestava je navržena pro vodiče AlFe do průřezu 110/22 mm 2. Technologická část popisuje jednotlivé sestavy a přílohová část ukazuje celkové sestavy s uvedenými montážními kótami spínacího prvku od konzoly PAŘÁT. 1.4 Bezpečnost práce ve výškách. Sestava splňuje požadavky bezpečné práce ve výškách. V horní části konzoly je určeno kotevní místo osobního zajištění s minimální údržnou statickou silou 15kN pro osobní zajištění (bezpečnostní postroj) pracovníka proti pádu z výšky (vyhl. č. 324/90Sb 50,odst.6,7,9). Výstup ke spínacímu prvku je bezpečný z běžných výsuvných žebříků délky 8m (viz příloha). 1.5 Životní prostředí. Sestavy jsou navrženy tak, aby svou konstrukcí umožnily dosednutí dravců a ptáků v bezpečné vzdálenosti od vodičů a spínacího prvku na složeném podpěrném bodu nebo v jeho blízkosti na jiném podpěrném bodu. Výrobky neobsahují škodlivé látky a jsou plně recyklovatelné. Kategorie odpadu - O Kód druhu odpadu železo Kód druhu odpadu plasty Na sestavu konzoly PAŘÁT III s odpínačem bylo vydáno kladné odborné stanovisko AOPK. II. TECHNOLOGICKÁ ČÁST 2.1 Technický popis. Technický popis konzoly PAŘÁT III - JB - R je předmětem TP č. 1/2012 Technický popis spínacích prvků je předmětem katalogových listů výrobce spínacího prvku. Technologicky je pouze stanoven tvar konců pevných a vypínacích kontaktů se svorkou podle dispozic. Celkové uspořádání sestav včetně rozměrového uspořádání je přehledné v přílohách tohoto TP a není nutné sestavy podrobně popisovat. Předmětem dodávky jsou: a) boční nosník BNx2-TI-25kV PPN b) přípojnice se svorkou PPN pro připojení spínacího prvku (sada 3 ks) c) prodlužovací táhlo 800 (sada 6 ks) d) ptačí dosedací tyč 1000 ES-ÚO 3

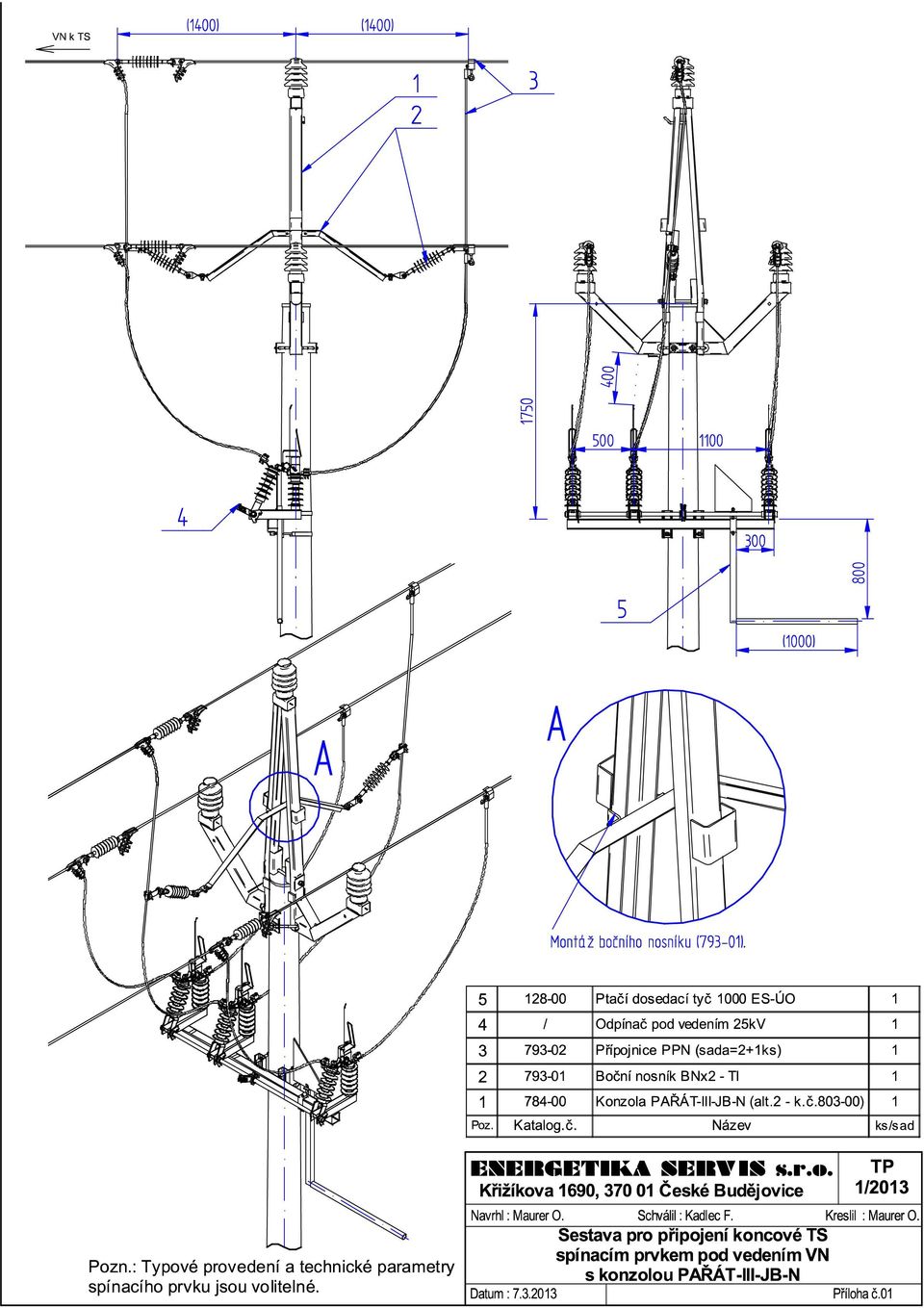

4 Každá položka má svoje katalogové číslo a objednávají se samostatně podle sestavy odpínače s konzolou PAŘÁT III. Předmětem dodávky nejsou: a) konzoly PAŘÁT b) podpěrné izolátory a vazy c) tahové izolátory a svorky d) spínací prvky e) zemnicí vodič pro propojení konstrukcí na JB. Základní rozdělení sestav a jejich použití. 1. Sestava pro připojení koncové trafostanice spínacím prvkem pod vedením na venkovní vedení VN. 2. Sestava pro dodatečnou montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III s vloženými tahovými izolátory do vedení VN. 3. Sestava pro montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III-JB-N s prodlužovacími táhly. 4. Sestava pro montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III-JB-R. 1) Sestava pro připojení koncové trafostanice spínacím prvkem pod vedením na venkovní vedení VN (viz příloha) se skládá z konzoly PAŘÁT III-JB-N s podpěrnými izolátory VPA (VPA-V), 3 ks kotevních izolátorových řetězců vložených do vodičů ze strany trafostanice, bočního nosníku pro podepření středové přípojnice, 1 sady přípojnic pro připojení ze strany pevných kontaktů spínacího prvku do vedení svorkou PPN a spínacího prvku s pohonem JB 10,5 nebo 12m a ptačí dosedací tyče Na vypínací kontakty spínače je trafostanice pevně připojena přímo vodičem od trafostanice. Zkratovací souprava se umisťuje přímo na přípojnice (holý vodič). Výrobek ES a počty kusů pro danou sestavu. Kat. číslo Název MJ Množství Boční nosník BNx2-TI - 25 kv PPN ks Přípojnice PPN (sada 3ks) ks Ptačí dosedací tyč 1000 ES-ÚO ks 1 2) Sestava pro dodatečnou montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN (viz příloha) s konzolou PAŘÁT III-JB-N s vloženými tahovými izolátory do vedení se skládá ze 3 ks kotevních izolátorových řetězců vložených do vodičů, bočního nosníku pro podepření středové přípojnice, 2 sad přípojnic pro připojení spínacího prvku do vedení svorkou PPN a spínacího prvku s pohonem JB 10,5 nebo 12m a ptačí dosedací tyče Zkratovací souprava se umisťuje přímo na přípojnice (holý vodič). Výrobek ES a počty kusů pro danou sestavu. Kat. číslo Název MJ Množství Boční nosník BNx2-TI - 25 kv PPN ks Přípojnice PPN (sada 3ks) ks Ptačí dosedací tyč 1000 ES-ÚO ks 1 4

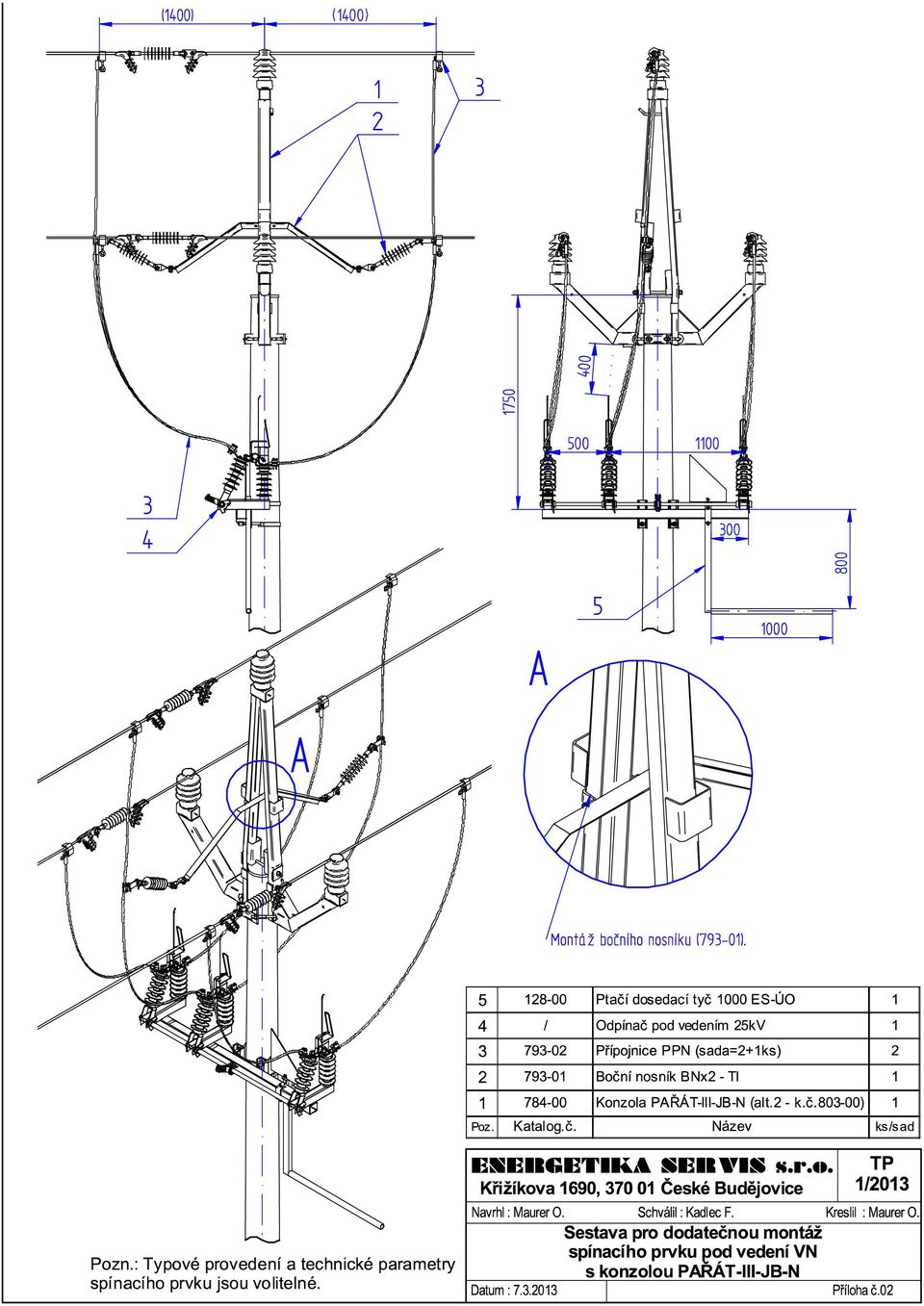

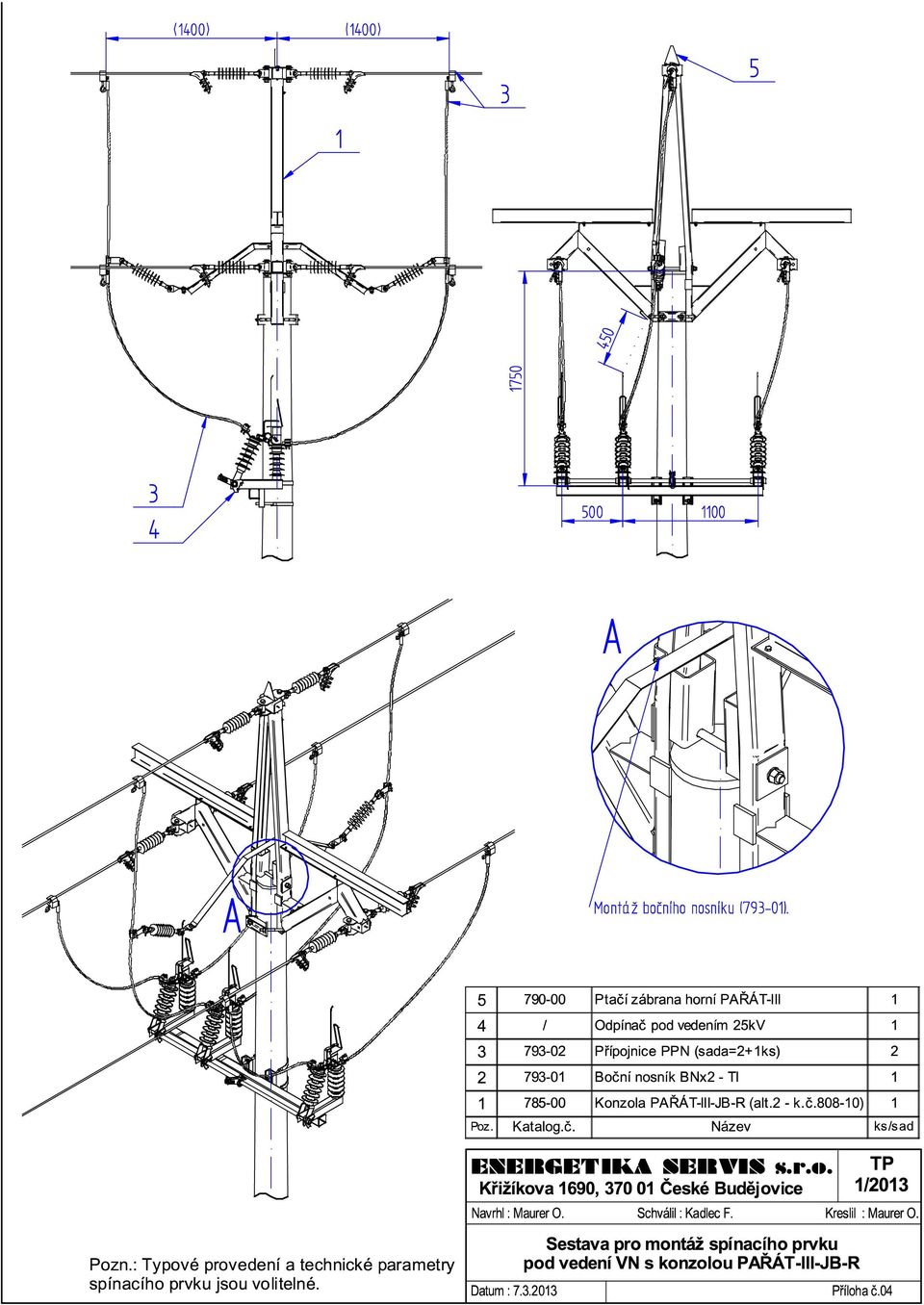

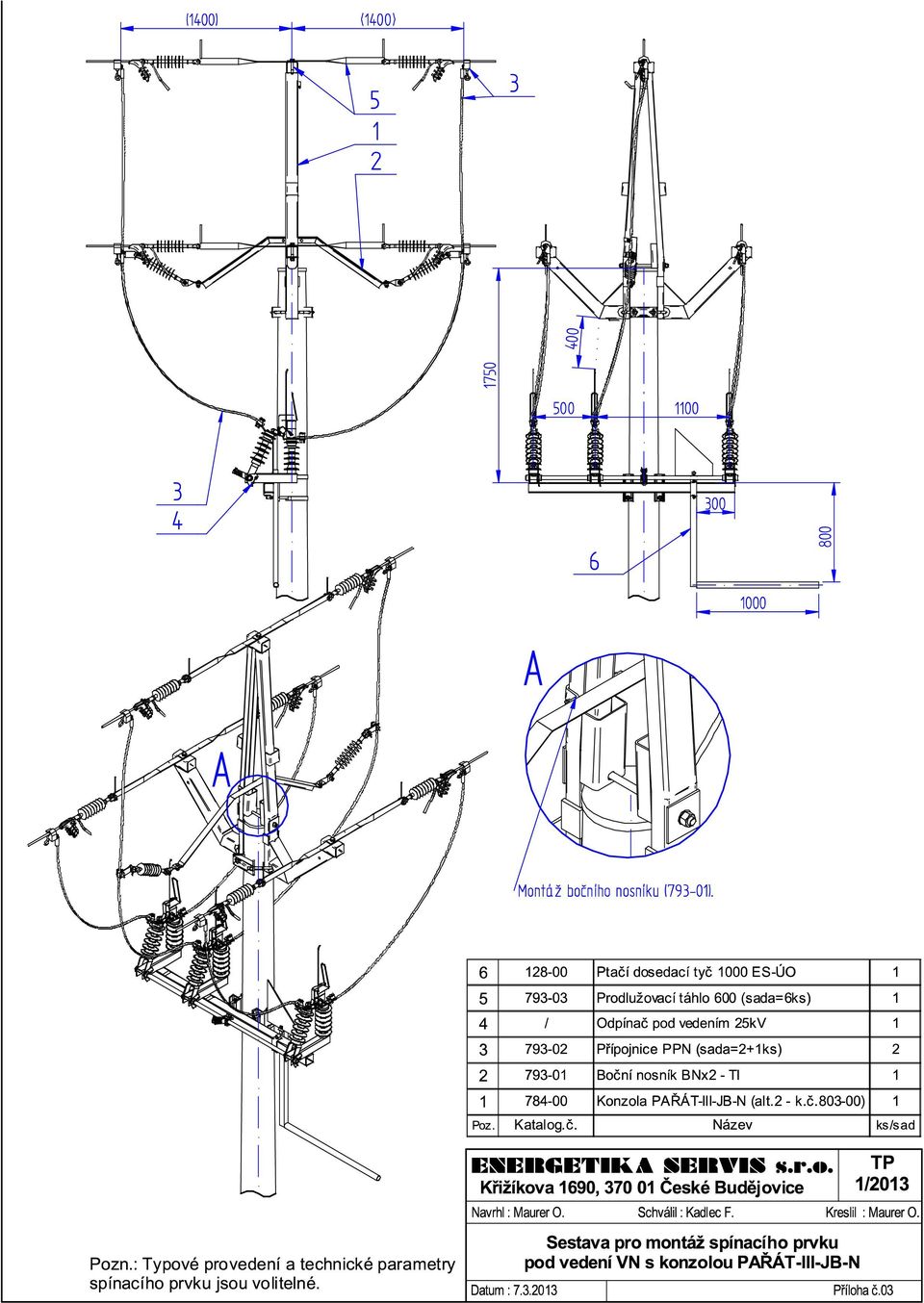

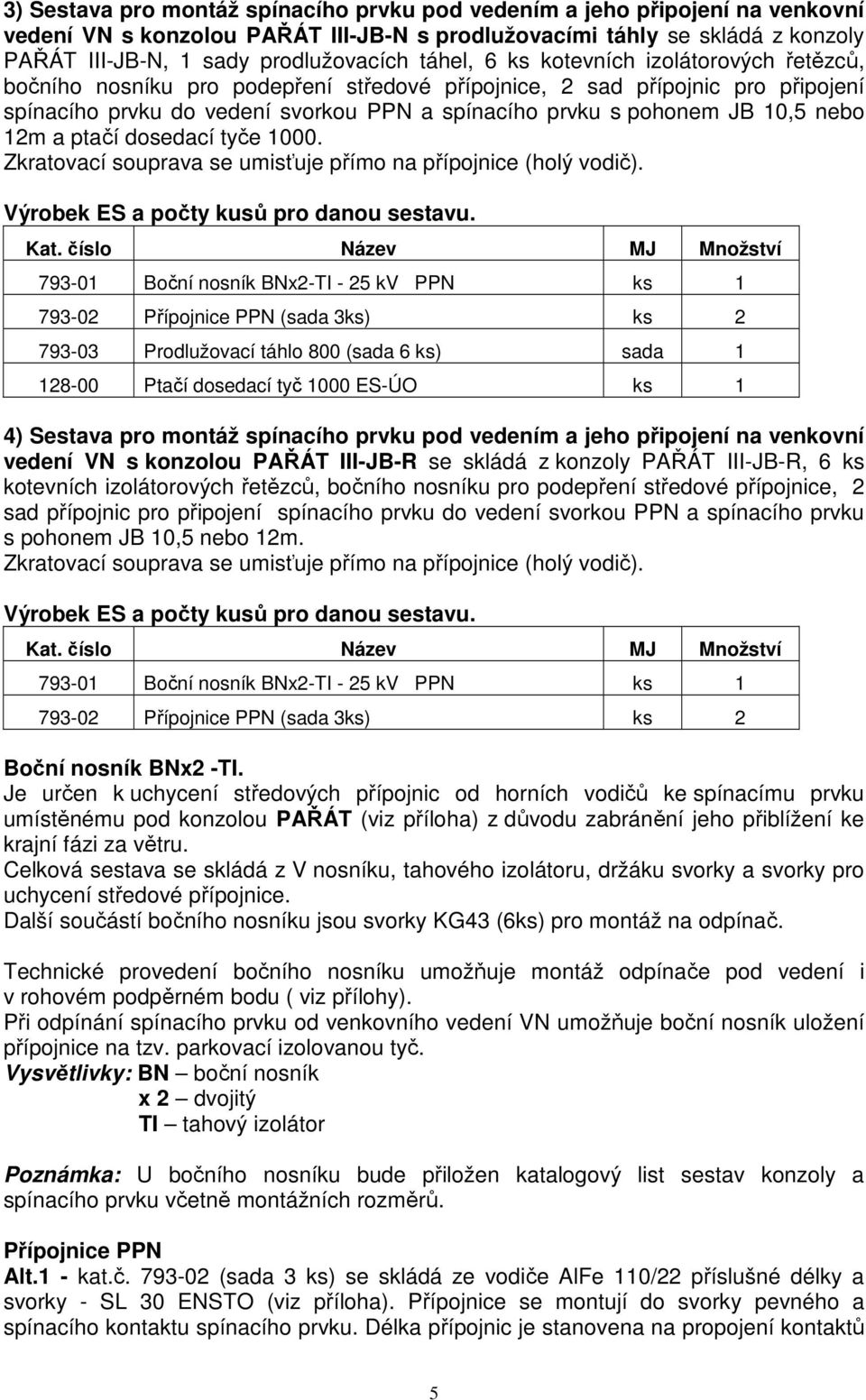

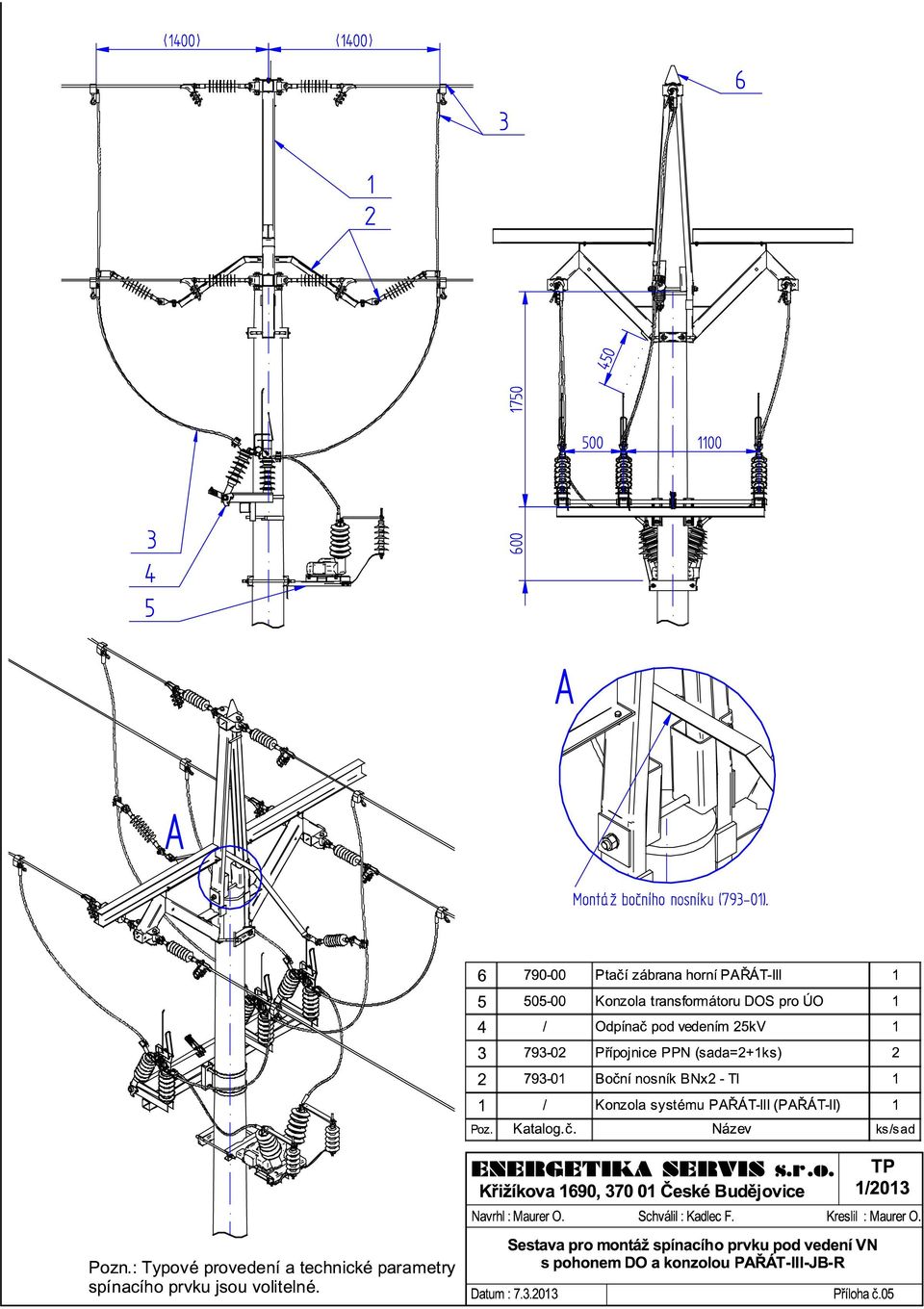

5 3) Sestava pro montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III-JB-N s prodlužovacími táhly se skládá z konzoly PAŘÁT III-JB-N, 1 sady prodlužovacích táhel, 6 ks kotevních izolátorových řetězců, bočního nosníku pro podepření středové přípojnice, 2 sad přípojnic pro připojení spínacího prvku do vedení svorkou PPN a spínacího prvku s pohonem JB 10,5 nebo 12m a ptačí dosedací tyče Zkratovací souprava se umisťuje přímo na přípojnice (holý vodič). Výrobek ES a počty kusů pro danou sestavu. Kat. číslo Název MJ Množství Boční nosník BNx2-TI - 25 kv PPN ks Přípojnice PPN (sada 3ks) ks Prodlužovací táhlo 800 (sada 6 ks) sada Ptačí dosedací tyč 1000 ES-ÚO ks 1 4) Sestava pro montáž spínacího prvku pod vedením a jeho připojení na venkovní vedení VN s konzolou PAŘÁT III-JB-R se skládá z konzoly PAŘÁT III-JB-R, 6 ks kotevních izolátorových řetězců, bočního nosníku pro podepření středové přípojnice, 2 sad přípojnic pro připojení spínacího prvku do vedení svorkou PPN a spínacího prvku s pohonem JB 10,5 nebo 12m. Zkratovací souprava se umisťuje přímo na přípojnice (holý vodič). Výrobek ES a počty kusů pro danou sestavu. Kat. číslo Název MJ Množství Boční nosník BNx2-TI - 25 kv PPN ks Přípojnice PPN (sada 3ks) ks 2 Boční nosník BNx2 -TI. Je určen k uchycení středových přípojnic od horních vodičů ke spínacímu prvku umístěnému pod konzolou PAŘÁT (viz příloha) z důvodu zabránění jeho přiblížení ke krajní fázi za větru. Celková sestava se skládá z V nosníku, tahového izolátoru, držáku svorky a svorky pro uchycení středové přípojnice. Další součástí bočního nosníku jsou svorky KG43 (6ks) pro montáž na odpínač. Technické provedení bočního nosníku umožňuje montáž odpínače pod vedení i v rohovém podpěrném bodu ( viz přílohy). Při odpínání spínacího prvku od venkovního vedení VN umožňuje boční nosník uložení přípojnice na tzv. parkovací izolovanou tyč. Vysvětlivky: BN boční nosník x 2 dvojitý TI tahový izolátor Poznámka: U bočního nosníku bude přiložen katalogový list sestav konzoly a spínacího prvku včetně montážních rozměrů. Přípojnice PPN Alt.1 - kat.č (sada 3 ks) se skládá ze vodiče AlFe 110/22 příslušné délky a svorky - SL 30 ENSTO (viz příloha). Přípojnice se montují do svorky pevného a spínacího kontaktu spínacího prvku. Délka přípojnic je stanovena na propojení kontaktů 5

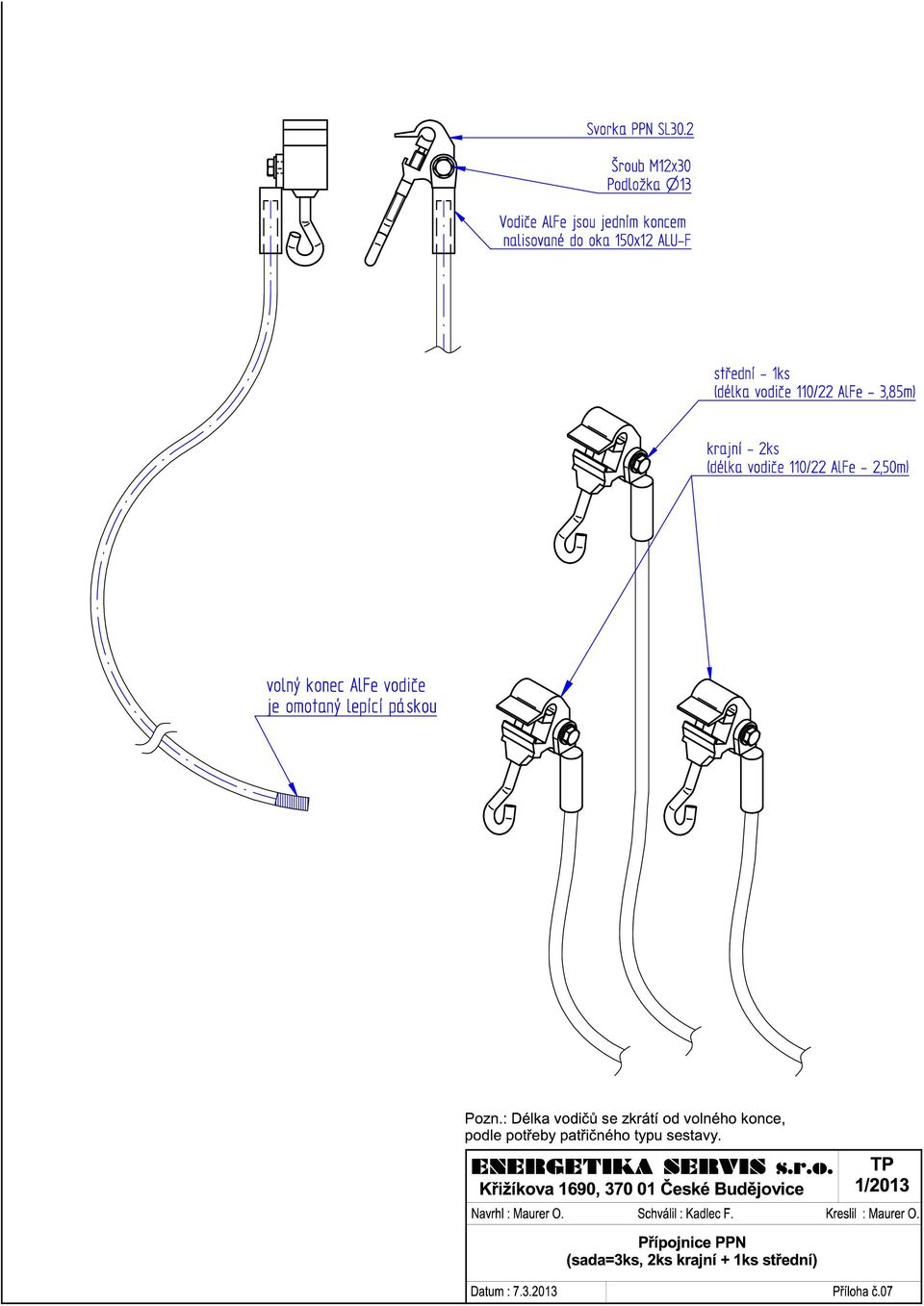

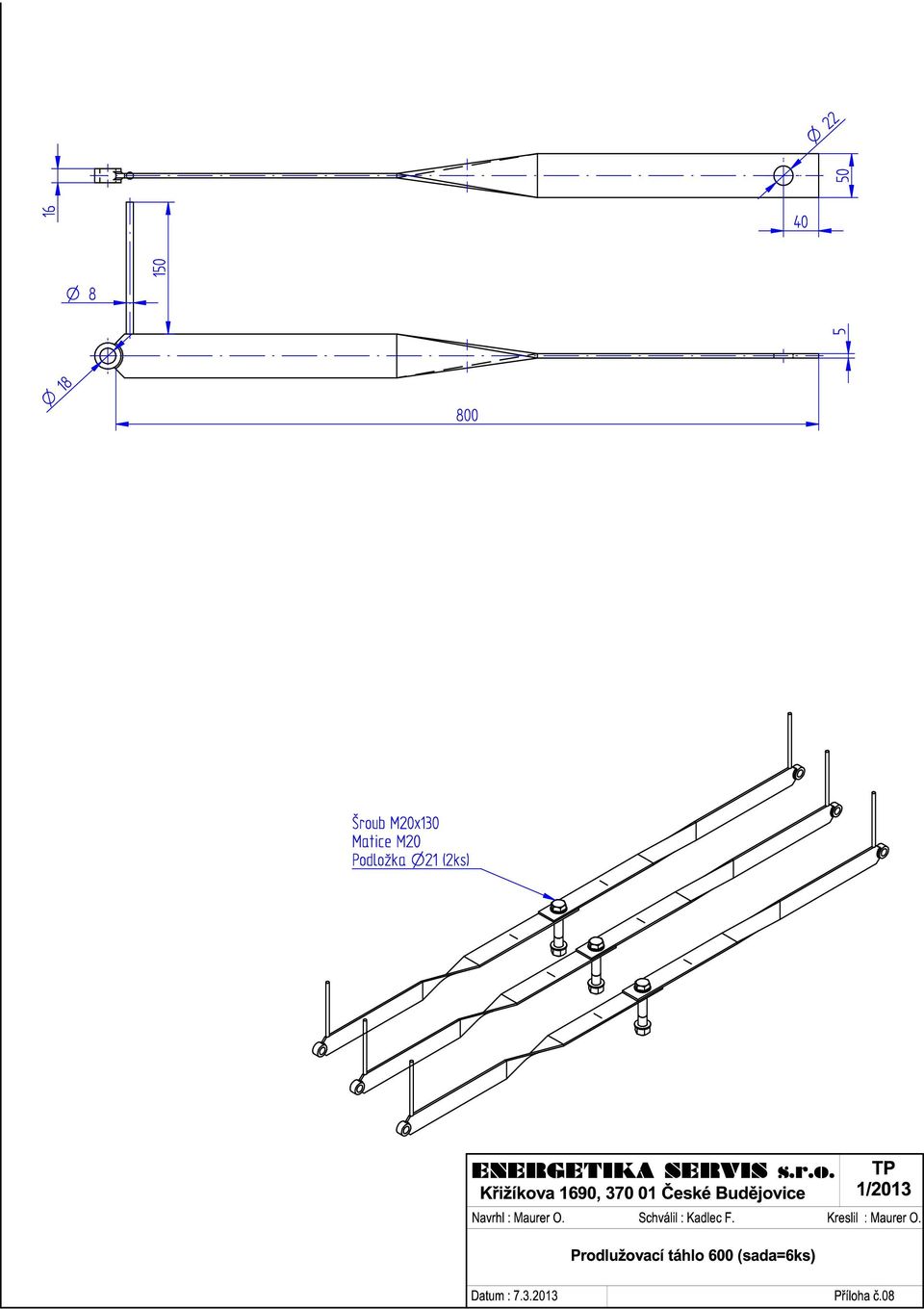

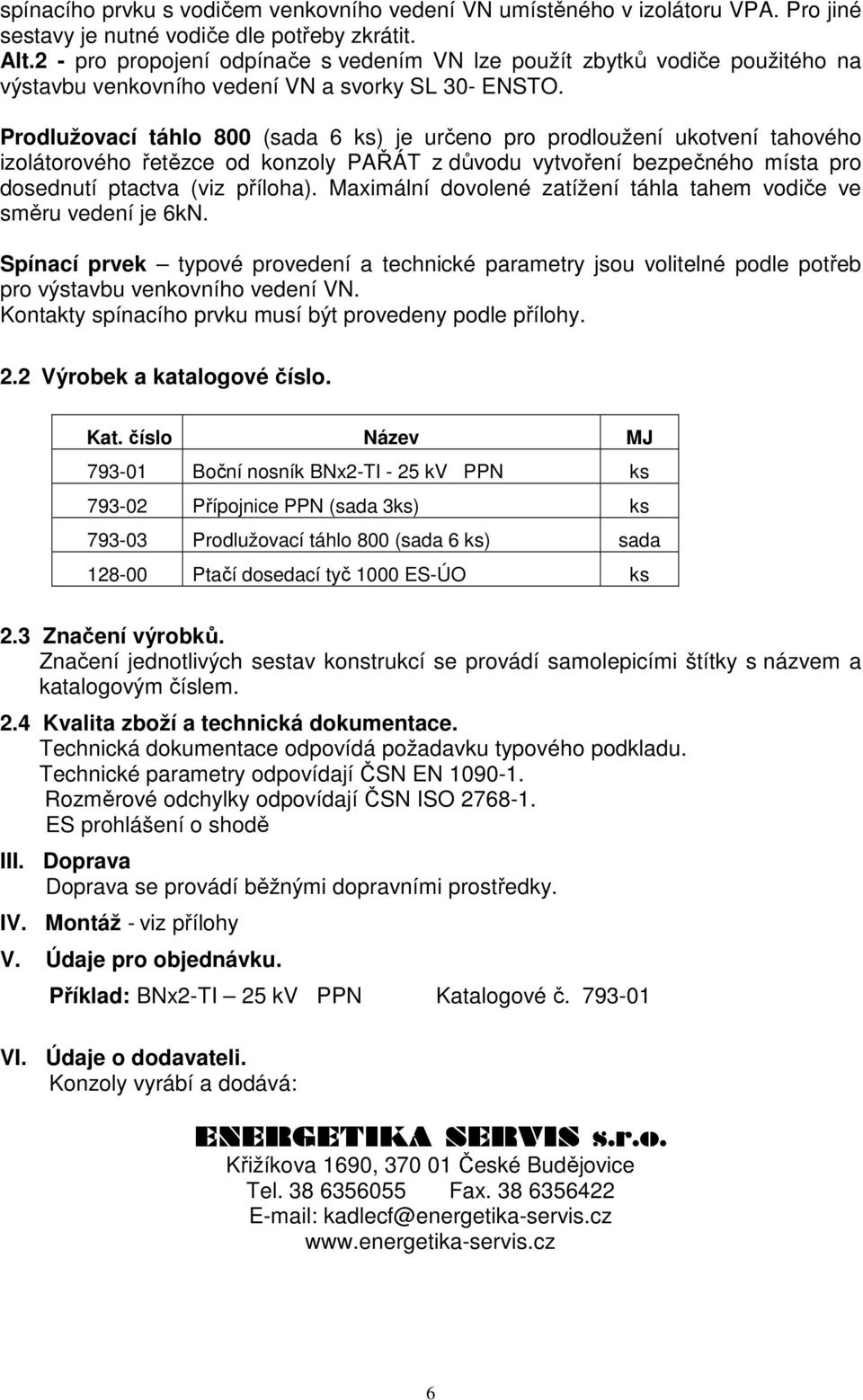

6 spínacího prvku s vodičem venkovního vedení VN umístěného v izolátoru VPA. Pro jiné sestavy je nutné vodiče dle potřeby zkrátit. Alt.2 - pro propojení odpínače s vedením VN lze použít zbytků vodiče použitého na výstavbu venkovního vedení VN a svorky SL 30- ENSTO. Prodlužovací táhlo 800 (sada 6 ks) je určeno pro prodloužení ukotvení tahového izolátorového řetězce od konzoly PAŘÁT z důvodu vytvoření bezpečného místa pro dosednutí ptactva (viz příloha). Maximální dovolené zatížení táhla tahem vodiče ve směru vedení je 6kN. Spínací prvek typové provedení a technické parametry jsou volitelné podle potřeb pro výstavbu venkovního vedení VN. Kontakty spínacího prvku musí být provedeny podle přílohy. 2.2 Výrobek a katalogové číslo. Kat. číslo Název MJ Boční nosník BNx2-TI - 25 kv PPN ks Přípojnice PPN (sada 3ks) ks Prodlužovací táhlo 800 (sada 6 ks) sada Ptačí dosedací tyč 1000 ES-ÚO ks 2.3 Značení výrobků. Značení jednotlivých sestav konstrukcí se provádí samolepicími štítky s názvem a katalogovým číslem. 2.4 Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají ČSN EN Rozměrové odchylky odpovídají ČSN ISO ES prohlášení o shodě III. Doprava Doprava se provádí běžnými dopravními prostředky. IV. Montáž - viz přílohy V. Údaje pro objednávku. Příklad: BNx2-TI 25 kv PPN Katalogové č VI. Údaje o dodavateli. Konzoly vyrábí a dodává: ENERGETIKA SERVIS s.r.o. Křižíkova 1690, České Budějovice Tel Fax kadlecf@energetika-servis.cz 6
