1 Ochrana stavebních konstrukcí před požárem systémy KNAUF dle ČSN EN Knauf ochrana před požárem 3/2010

2

3 Předmluva Jako každý rok je nové vydání katalogu Knauf 2010 opět o něco kvalitnější a uživatelsky přátelštější oproti předchozímu vydání. Na první pohled vás jistě upoutá změna vzhledu, především modř desek ve vyobrazených konstrukcích. Na okrajích stránek naleznete rovněž praktické, opět modré záložky, rozdělující konstrukce do jednotlivých logických kapitol. A jako vždy se změnil úvodní obrázek na obálce. V aktualizovaném vydání Požárního katalogu Knauf 2010 by vám především nemělo uniknout následující: Místo podhledů ve funkci požární ochrany stropů Rp str. 6 a 7 podle zrušené ČSN naleznete požární odolnosti ocelových, betonových a ocelobetonových nosných stropů s protipožárními podhledy Knauf (požární membrány). Všechny podhledy tohoto typu jsou zkoušeny bez nutnosti vložení izolace. U samostatných požárních předělů klasifikace EI najdete jednak aktualizované osové rozteče spodní konstrukce, ale hlavně se dosažené hodnoty požární odolnosti rozšířily o podhledy bez izolace pro EI 60 zdola a nově jsou klasifikovány podhledy Fireboard pro EI 120 shora a zdola. U podhledu D116 byly změněny vzdálenosti spodní konstrukce a dimenze opláštění pro EI a EI shora/zdola. Obecně u podhledů byly upraveny rozteče závěsných prvků, tak aby to odpovídalo poslednímu stavu techniky firmy Knauf a také pro lepší uživatelskou přehlednost (určitému typu podhledu a počtu desek odpovídá typická rozteč spodní konstrukce). Samonosné podhledy jsou přesunuty ke kapitole podhledy a nově jsou doplněny tabulkou rozpětí těchto podhledů při požárních aplikacích. V podkroví, střech dřevěných a střech plechových přibyla klasifikace REI. Nově byly do katalogu včleněny podkroví a stropy s foukanou izolací Climatizer Plus a se stříkanou izolací Icynene. Požární klasifikace zapuštěných podhledů mezi trámy REI. Nově v katalogu naleznete i ukončení protipožárních podhledů u stěn. U příček naleznete jednak nové skladby pro 60; 90 a 240 minut, naleznete tu klasifikace ohýbaných příček pro EI a EI 60. V samostatné kapitole naleznete příčky s foukanou izolací Climatizer Plus. V kapitole nosné dřevěné stěny naleznete nově nosné stěny se stříkanou izolací Icynene. V šachtových stěnách naleznete nové dimenze pro klasifikaci EI 90 a EI 120. Nově v kapitole stěn naleznete nenosné příčky s klasifikací na požární a zároveň na mechanickou odolnost EI M. U obkladů sloupů Knauf Fireboard naleznete přímo pro daný typ průřezu a požadovanou požární odolnost vhodnou tloušťku opláštění bez nutnosti výpočtu. Maximální výšky stěn Aquapanel naleznete u oddílu Aquapanel. Výrazně byly doplněny požární odolnosti nosných i nenosných konstrukcí s deskami Vidiwall mimo jiné o nosné stěny v rozsahu EI 90, příčky v rozsahu EI až EI 120, šachtové stěny EI 60 EI 90 a v neposlední řadě o nosné dřevěné stropy s klasifikací REI 60. V katalogu rovněž naleznete nově požární odolnosti dutinových podlah CAMILLO. Přejeme Vám mnoho úspěchů při práci s katalogem, a pokud Vám bude hořet za patami, schovejte se za protipožární desky KNAUF. Ing. M. Nyč Nepřehlédněte Upozornění: 1) Podle vyhlášky Ministerstva vnitra ČR č. 246 ze dne 29. června 2001 o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru musí být i montážní firmy-osoby způsobilé a splnit požadavky Vyhlášky. 2) Ve smyslu této vyhlášky je oprávněná montovat protipožární sádrokartonové konstrukce (PBZ) pouze odborně způsobilá (certifikovaná) firma. Odborně způsobilou a certifikovanou montážní firmou se rozumí firma (právnická a fyzická osoba), jejíž odborná způsobilost je doložena Certifikátem na montáž sádrokartonových systémů firmou KNAUF. 3) Hodnoty uvedené v katalogu platí výhradně pro kompletní systém KNAUF ve smyslu Prohlášení o shodě vydaného firmou KNAUF na základě zákona č. 22/1997 Sb., ve znění pozdějších předpisů a nařízení vlády č. 163/2002 Sb., ve znění pozdějších předpisů. Upozornění: Hodnoty uvedené v tomto katalogu platí výhradně pro kompletní systém KNAUF. Rovněž Prohlášení o shodě vydané firmou KNAUF ve smyslu 10 zákona č. 22/1997 Sb. a 5 Nařízení vlády č. 163/2002 Sb. se vztahuje pouze na originální výrobky firmy KNAUF.

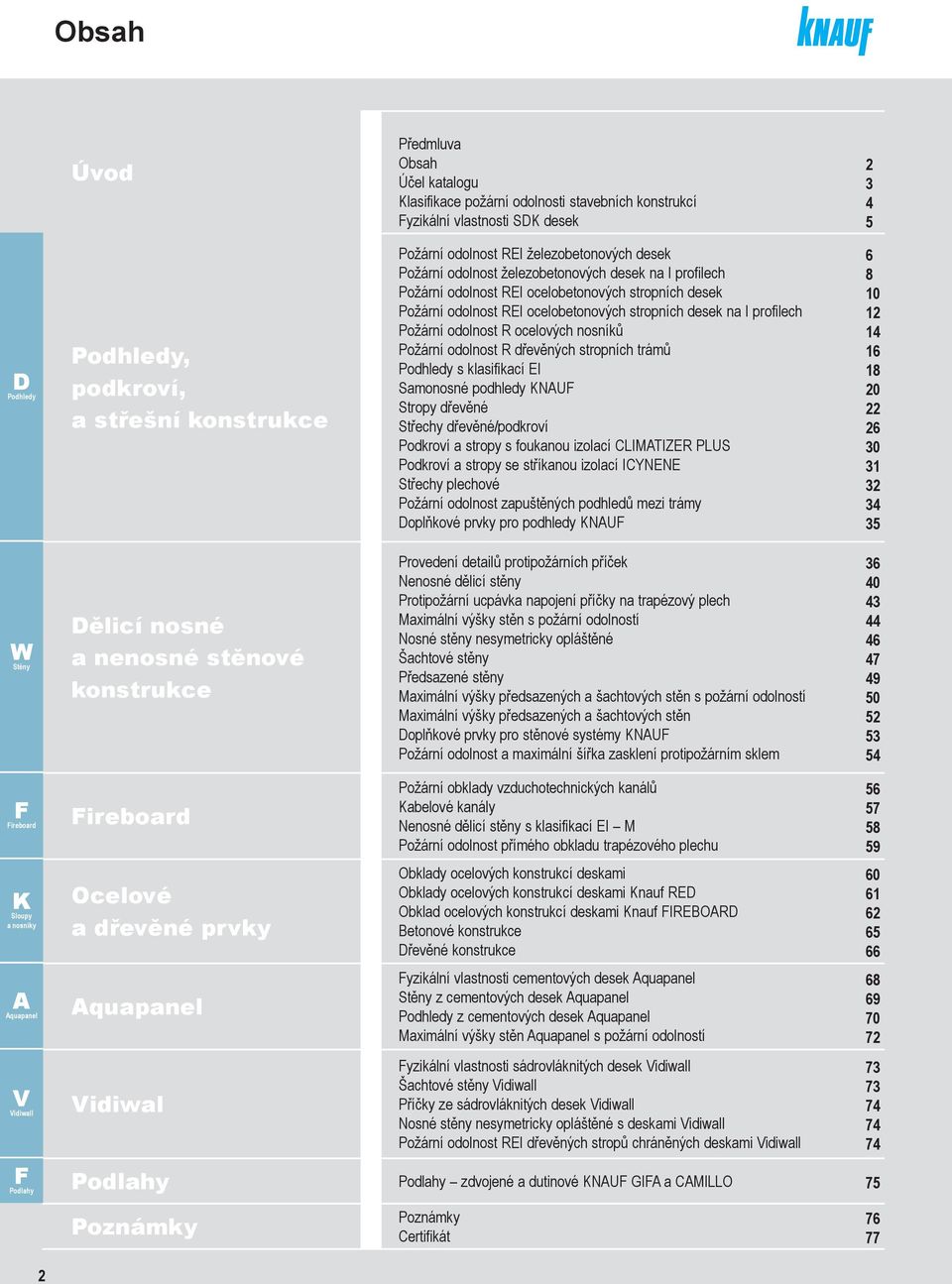

4 Obsah Úvod Předmluva Obsah Účel katalogu Klasifikace požární odolnosti stavebních konstrukcí Fyzikální vlastnosti SDK desek D Podhledy Podhledy, podkroví, a střešní konstrukce Požární odolnost REI železobetonových desek Požární odolnost železobetonových desek na I profilech Požární odolnost REI ocelobetonových stropních desek Požární odolnost REI ocelobetonových stropních desek na I profilech Požární odolnost R ocelových nosníků Požární odolnost R dřevěných stropních trámů Podhledy s klasifikací EI Samonosné podhledy KNAUF Stropy dřevěné Střechy dřevěné/podkroví Podkroví a stropy s foukanou izolací CLIMATIZER PLUS Podkroví a stropy se stříkanou izolací ICYNENE Střechy plechové Požární odolnost zapuštěných podhledů mezi trámy Doplňkové prvky pro podhledy KNAUF W Stěny Dělicí nosné a nenosné stěnové konstrukce Provedení detailů protipožárních příček Nenosné dělicí stěny Protipožární ucpávka napojení příčky na trapézový plech Maximální výšky stěn s požární odolností Nosné stěny nesymetricky opláštěné Šachtové stěny Předsazené stěny Maximální výšky předsazených a šachtových stěn s požární odolností Maximální výšky předsazených a šachtových stěn Doplňkové prvky pro stěnové systémy KNAUF Požární odolnost a maximální šířka zasklení protipožárním sklem F Fireboard K Sloupy a nosníky A Aquapanel V Vidiwall F Podlahy Fireboard Ocelové a dřevěné prvky Aquapanel Vidiwal Požární obklady vzduchotechnických kanálů Kabelové kanály Nenosné dělicí stěny s klasifikací EI M Požární odolnost přímého obkladu trapézového plechu Obklady ocelových konstrukcí deskami Obklady ocelových konstrukcí deskami Knauf RED Obklad ocelových konstrukcí deskami Knauf FIREBOARD Betonové konstrukce Dřevěné konstrukce Fyzikální vlastnosti cementových desek Aquapanel Stěny z cementových desek Aquapanel Podhledy z cementových desek Aquapanel Maximální výšky stěn Aquapanel s požární odolností Fyzikální vlastnosti sádrovláknitých desek Vidiwall Šachtové stěny Vidiwall Příčky ze sádrovláknitých desek Vidiwall Nosné stěny nesymetricky opláštěné s deskami Vidiwall Požární odolnost REI dřevěných stropů chráněných deskami Vidiwall Podlahy Podlahy zdvojené a dutinové KNAUF Gifa a Camillo Poznámky Poznámky Certifikát 76 77

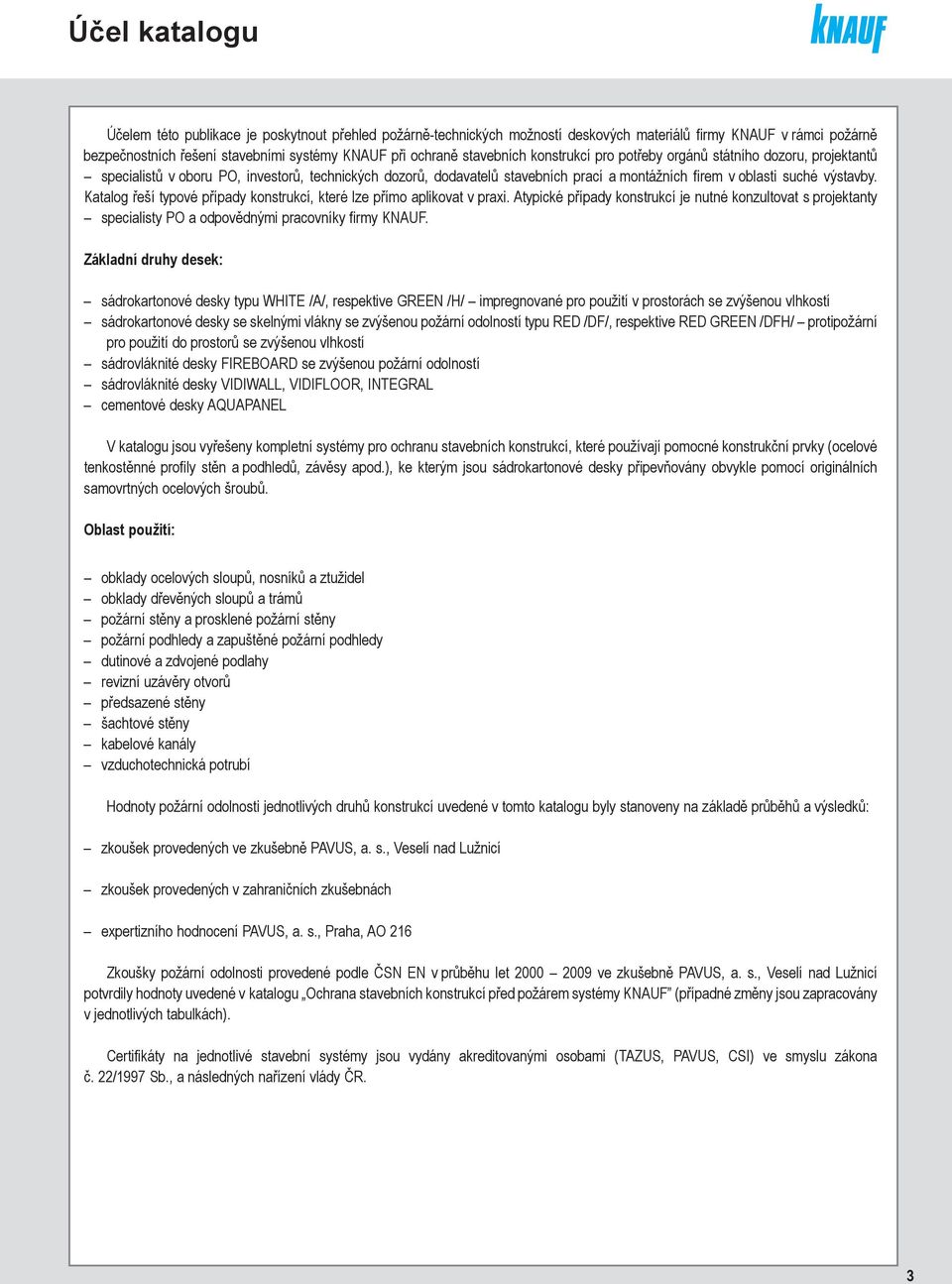

5 Účel katalogu Účelem této publikace je poskytnout přehled požárně-technických možností deskových materiálů firmy KNAUF v rámci požárně bezpečnostních řešení stavebními systémy KNAUF při ochraně stavebních konstrukcí pro potřeby orgánů státního dozoru, projektantů specialistů v oboru PO, investorů, technických dozorů, dodavatelů stavebních prací a montážních firem v oblasti suché výstavby. Katalog řeší typové případy konstrukcí, které lze přímo aplikovat v praxi. Atypické případy konstrukcí je nutné konzultovat s projektanty specialisty PO a odpovědnými pracovníky firmy KNAUF. Základní druhy desek: sádrokartonové desky typu WHITE /A/, respektive GREEN /H/ impregnované pro použití v prostorách se zvýšenou vlhkostí sádrokartonové desky se skelnými vlákny se zvýšenou požární odolností typu RED /DF/, respektive RED GREEN /DFH/ protipožární pro použití do prostorů se zvýšenou vlhkostí sádrovláknité desky FIREBOARD se zvýšenou požární odolností sádrovláknité desky Vidiwall, Vidifloor, Integral cementové desky Aquapanel V katalogu jsou vyřešeny kompletní systémy pro ochranu stavebních konstrukcí, které používají pomocné konstrukční prvky (ocelové tenkostěnné profily stěn a podhledů, závěsy apod.), ke kterým jsou sádrokartonové desky připevňovány obvykle pomocí originálních samovrtných ocelových šroubů. Oblast použití: obklady ocelových sloupů, nosníků a ztužidel obklady dřevěných sloupů a trámů požární stěny a prosklené požární stěny požární podhledy a zapuštěné požární podhledy dutinové a zdvojené podlahy revizní uzávěry otvorů předsazené stěny šachtové stěny kabelové kanály vzduchotechnická potrubí Hodnoty požární odolnosti jednotlivých druhů konstrukcí uvedené v tomto katalogu byly stanoveny na základě průběhů a výsledků: zkoušek provedených ve zkušebně PAVUS, a. s., Veselí nad Lužnicí zkoušek provedených v zahraničních zkušebnách expertizního hodnocení PAVUS, a. s., Praha, AO 216 Zkoušky požární odolnosti provedené podle ČSN EN v průběhu let ve zkušebně PAVUS, a. s., Veselí nad Lužnicí potvrdily hodnoty uvedené v katalogu Ochrana stavebních konstrukcí před požárem systémy KNAUF (případné změny jsou zapracovány v jednotlivých tabulkách). Certifikáty na jednotlivé stavební systémy jsou vydány akreditovanými osobami (TAZUS, PAVUS, CSI) ve smyslu zákona č. 22/1997 Sb., a následných nařízení vlády ČR. 3

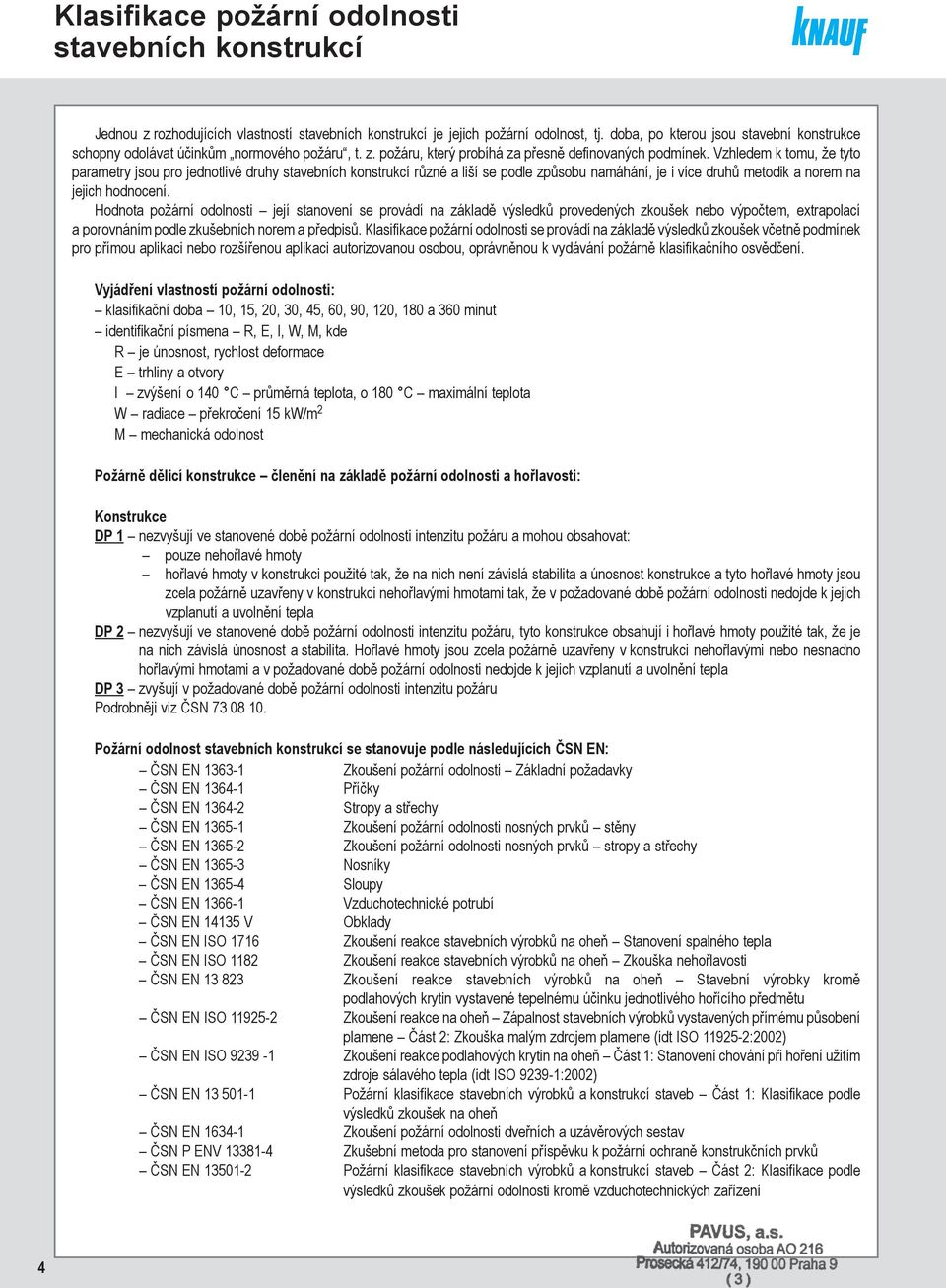

6 Klasifikace požární odolnosti stavebních konstrukcí Jednou z rozhodujících vlastností stavebních konstrukcí je jejich požární odolnost, tj. doba, po kterou jsou stavební konstrukce schopny odolávat účinkům normového požáru, t. z. požáru, který probíhá za přesně definovaných podmínek. Vzhledem k tomu, že tyto parametry jsou pro jednotlivé druhy stavebních konstrukcí různé a liší se podle způsobu namáhání, je i více druhů metodik a norem na jejich hodnocení. Hodnota požární odolnosti její stanovení se provádí na základě výsledků provedených zkoušek nebo výpočtem, extrapolací a porovnáním podle zkušebních norem a předpisů. Klasifikace požární odolnosti se provádí na základě výsledků zkoušek včetně podmínek pro přímou aplikaci nebo rozšířenou aplikaci autorizovanou osobou, oprávněnou k vydávání požárně klasifikačního osvědčení. Vyjádření vlastností požární odolnosti: klasifikační doba 10,, 20,, 45, 60, 90, 120, 180 a 360 minut identifikační písmena R, E, I, W, M, kde R je únosnost, rychlost deformace E trhliny a otvory I zvýšení o 140 C průměrná teplota, o 180 C maximální teplota W radiace překročení kw/m 2 M mechanická odolnost Požárně dělicí konstrukce členění na základě požární odolnosti a hořlavosti: Konstrukce DP 1 nezvyšují ve stanovené době požární odolnosti intenzitu požáru a mohou obsahovat: pouze nehořlavé hmoty hořlavé hmoty v konstrukci použité tak, že na nich není závislá stabilita a únosnost konstrukce a tyto hořlavé hmoty jsou zcela požárně uzavřeny v konstrukci nehořlavými hmotami tak, že v požadované době požární odolnosti nedojde k jejich vzplanutí a uvolnění tepla DP 2 nezvyšují ve stanovené době požární odolnosti intenzitu požáru, tyto konstrukce obsahují i hořlavé hmoty použité tak, že je na nich závislá únosnost a stabilita. Hořlavé hmoty jsou zcela požárně uzavřeny v konstrukci nehořlavými nebo nesnadno hořlavými hmotami a v požadované době požární odolnosti nedojde k jejich vzplanutí a uvolnění tepla DP 3 zvyšují v požadované době požární odolnosti intenzitu požáru Podrobněji viz ČSN Požární odolnost stavebních konstrukcí se stanovuje podle následujících ČSN EN: ČSN EN Zkoušení požární odolnosti Základní požadavky ČSN EN Příčky ČSN EN Stropy a střechy ČSN EN Zkoušení požární odolnosti nosných prvků stěny ČSN EN Zkoušení požární odolnosti nosných prvků stropy a střechy ČSN EN Nosníky ČSN EN Sloupy ČSN EN Vzduchotechnické potrubí ČSN EN V Obklady ČSN EN ISO 1716 Zkoušení reakce stavebních výrobků na oheň Stanovení spalného tepla ČSN EN ISO 1182 Zkoušení reakce stavebních výrobků na oheň Zkouška nehořlavosti ČSN EN Zkoušení reakce stavebních výrobků na oheň Stavební výrobky kromě podlahových krytin vystavené tepelnému účinku jednotlivého hořícího předmětu ČSN EN ISO Zkoušení reakce na oheň Zápalnost stavebních výrobků vystavených přímému působení plamene Část 2: Zkouška malým zdrojem plamene (idt ISO :2002) ČSN EN ISO Zkoušení reakce podlahových krytin na oheň Část 1: Stanovení chování při hoření užitím zdroje sálavého tepla (idt ISO :2002) ČSN EN Požární klasifikace stavebních výrobků a konstrukcí staveb Část 1: Klasifikace podle výsledků zkoušek na oheň ČSN EN Zkoušení požární odolnosti dveřních a uzávěrových sestav ČSN P ENV Zkušební metoda pro stanovení příspěvku k požární ochraně konstrukčních prvků ČSN EN Požární klasifikace stavebních výrobků a konstrukcí staveb Část 2: Klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení 4

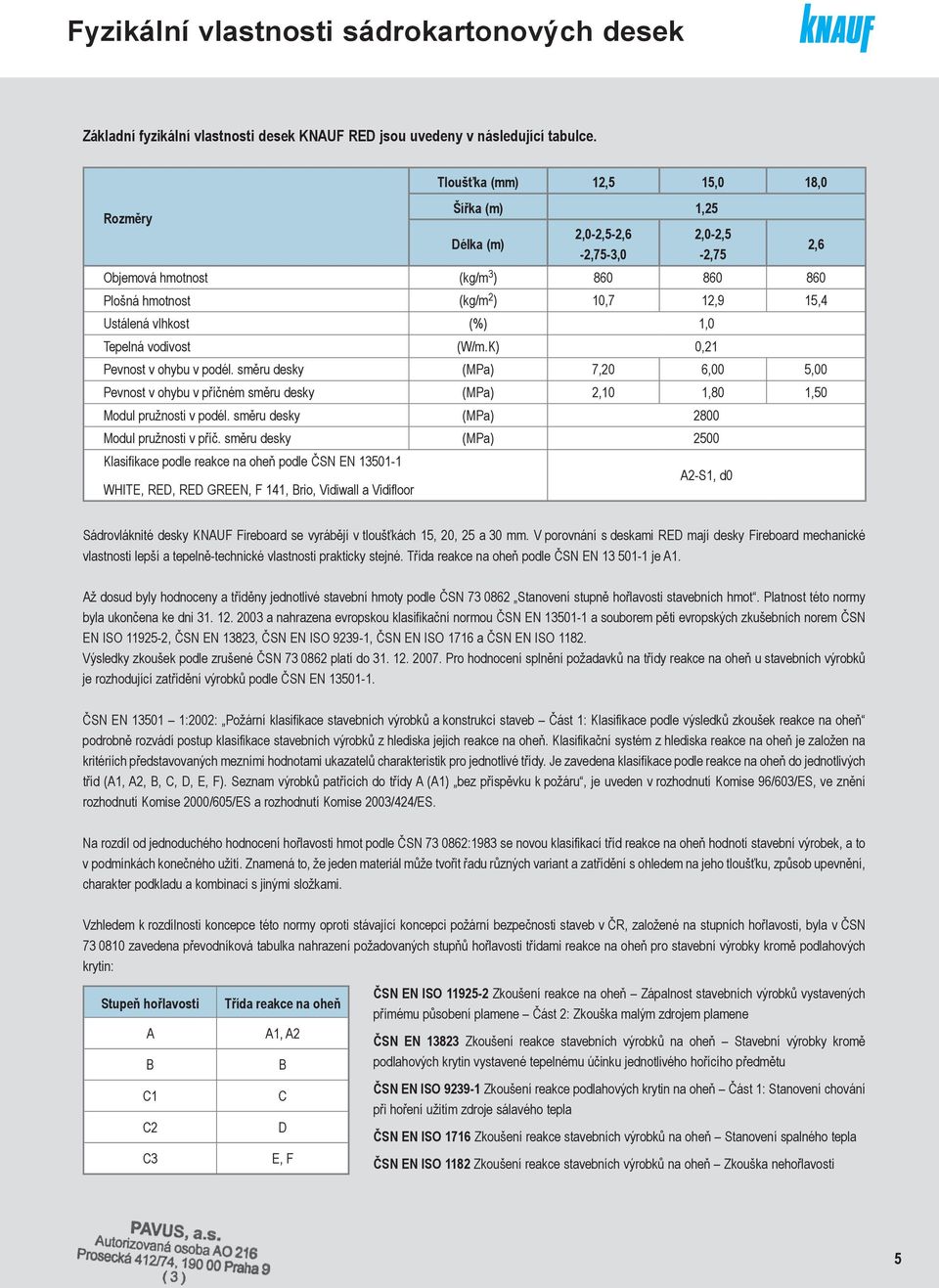

7 Fyzikální vlastnosti sádrokartonových desek Základní fyzikální vlastnosti desek KNAUF RED jsou uvedeny v následující tabulce. Rozměry 12,5,0 18,0 Šířka (m) 1,25 Délka (m) 2,0-2,5-2,6-2,75-3,0 2,0-2,5-2,75 Objemová hmotnost (kg/m 3 ) Plošná hmotnost (kg/m 2 ) 10,7 12,9,4 Ustálená vlhkost (%) 1,0 Tepelná vodivost (W/m.K) 0,21 Pevnost v ohybu v podél. směru desky (MPa) 7,20 6,00 5,00 Pevnost v ohybu v příčném směru desky (MPa) 2,10 1,80 1,50 Modul pružnosti v podél. směru desky (MPa) 2800 Modul pružnosti v příč. směru desky (MPa) 2500 Klasifikace podle reakce na oheň podle ČSN EN WHITE, RED, RED GREEN, F 141, Brio, Vidiwall a Vidifloor A2-S1, d0 2,6 Sádrovláknité desky KNAUF Fireboard se vyrábějí v tloušťkách, 20, 25 a mm. V porovnání s deskami RED mají desky Fireboard mechanické vlastnosti lepší a tepelně-technické vlastnosti prakticky stejné. Třída reakce na oheň podle ČSN EN je A1. Až dosud byly hodnoceny a tříděny jednotlivé stavební hmoty podle ČSN Stanovení stupně hořlavosti stavebních hmot. Platnost této normy byla ukončena ke dni a nahrazena evropskou klasifikační normou ČSN EN a souborem pěti evropských zkušebních norem ČSN EN ISO , ČSN EN 13823, ČSN EN ISO , ČSN EN ISO 1716 a ČSN EN ISO Výsledky zkoušek podle zrušené ČSN platí do Pro hodnocení splnění požadavků na třídy reakce na oheň u stavebních výrobků je rozhodující zatřídění výrobků podle ČSN EN ČSN EN :2002: Požární klasifikace stavebních výrobků a konstrukcí staveb Část 1: Klasifikace podle výsledků zkoušek reakce na oheň podrobně rozvádí postup klasifikace stavebních výrobků z hlediska jejich reakce na oheň. Klasifikační systém z hlediska reakce na oheň je založen na kritériích představovaných mezními hodnotami ukazatelů charakteristik pro jednotlivé třídy. Je zavedena klasifikace podle reakce na oheň do jednotlivých tříd (A1, A2, B, C, D, E, F). Seznam výrobků patřících do třídy A (A1) bez příspěvku k požáru, je uveden v rozhodnutí Komise 96/603/ES, ve znění rozhodnutí Komise 2000/605/ES a rozhodnutí Komise 2003/424/ES. Na rozdíl od jednoduchého hodnocení hořlavosti hmot podle ČSN :1983 se novou klasifikací tříd reakce na oheň hodnotí stavební výrobek, a to v podmínkách konečného užití. Znamená to, že jeden materiál může tvořit řadu různých variant a zatřídění s ohledem na jeho tloušťku, způsob upevnění, charakter podkladu a kombinaci s jinými složkami. Vzhledem k rozdílnosti koncepce této normy oproti stávající koncepci požární bezpečnosti staveb v ČR, založené na stupních hořlavosti, byla v ČSN zavedena převodníková tabulka nahrazení požadovaných stupňů hořlavosti třídami reakce na oheň pro stavební výrobky kromě podlahových krytin: Stupeň hořlavosti A B C1 C2 C3 Třída reakce na oheň A1, A2 B C D E, F ČSN EN ISO Zkoušení reakce na oheň Zápalnost stavebních výrobků vystavených přímému působení plamene Část 2: Zkouška malým zdrojem plamene ČSN EN Zkoušení reakce stavebních výrobků na oheň Stavební výrobky kromě podlahových krytin vystavené tepelnému účinku jednotlivého hořícího předmětu ČSN EN ISO Zkoušení reakce podlahových krytin na oheň Část 1: Stanovení chování při hoření užitím zdroje sálavého tepla ČSN EN ISO 1716 Zkoušení reakce stavebních výrobků na oheň Stanovení spalného tepla ČSN EN ISO 1182 Zkoušení reakce stavebních výrobků na oheň Zkouška nehořlavosti 5

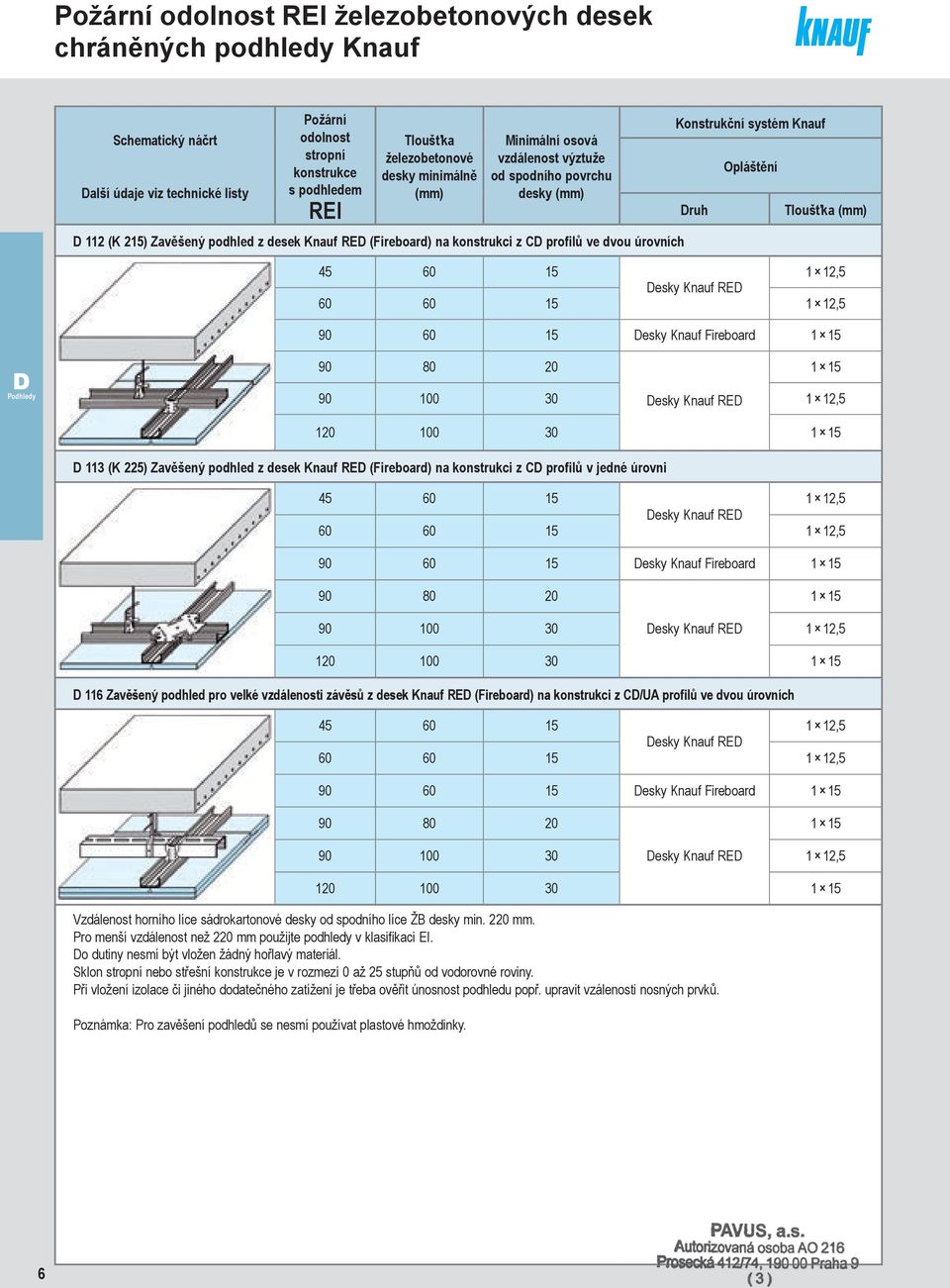

8 Požární odolnost REI železobetonových desek chráněných podhledy Knauf Další údaje viz technické listy Požární odolnost stropní konstrukce s podhledem REI železobetonové desky minimálně Minimální osová vzdálenost výztuže od spodního povrchu desky D 112 (K 2) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů ve dvou úrovních Konstrukční systém Knauf Druh Opláštění ,5 Desky Knauf RED , Desky Knauf Fireboard 1 D Podhledy Desky Knauf RED 1 12, D 113 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů v jedné úrovni ,5 Desky Knauf RED , Desky Knauf Fireboard Desky Knauf RED 1 12, D 116 Zavěšený podhled pro velké vzdálenosti závěsů z desek Knauf RED (Fireboard) na konstrukci z CD/UA profilů ve dvou úrovních ,5 Desky Knauf RED , Desky Knauf Fireboard Desky Knauf RED 1 12, Vzdálenost horního líce sádrokartonové desky od spodního líce ŽB desky min. 220 mm. Pro menší vzdálenost než 220 mm použijte podhledy v klasifikaci EI. Do dutiny nesmí být vložen žádný hořlavý materiál. Sklon stropní nebo střešní konstrukce je v rozmezí 0 až 25 stupňů od vodorovné roviny. Při vložení izolace či jiného dodatečného zatížení je třeba ověřit únosnost podhledu popř. upravit vzálenosti nosných prvků. Poznámka: Pro zavěšení podhledů se nesmí používat plastové hmoždinky. 6

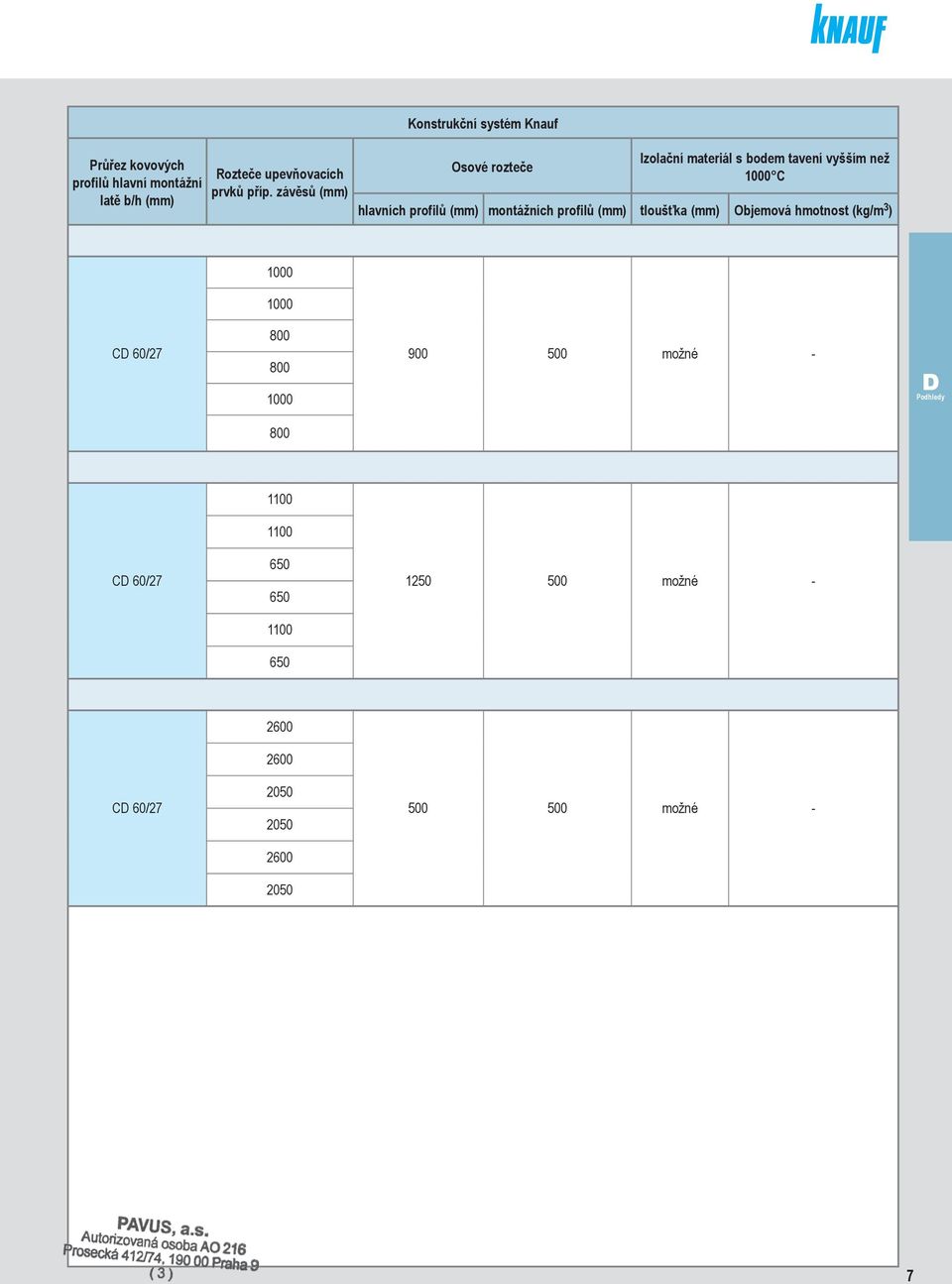

9 Konstrukční systém Knauf Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Osové rozteče Izolační materiál s bodem tavení vyšším než 1000 C hlavních profilů montážních profilů tloušťka Objemová hmotnost (kg/m 3 ) CD 60/ možné - D Podhledy CD 60/ možné CD 60/ možné

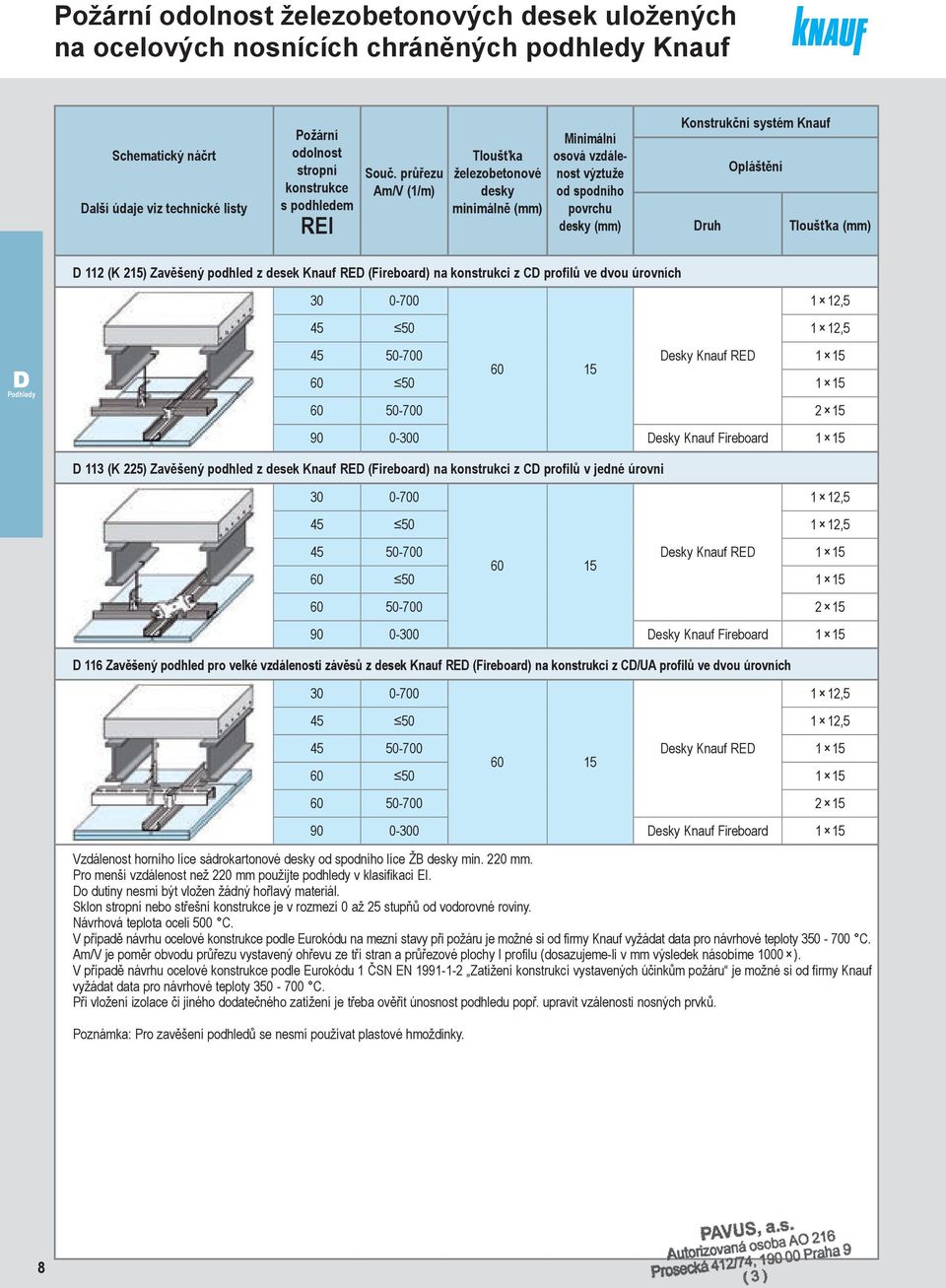

10 Požární odolnost železobetonových desek uložených na ocelových nosnících chráněných podhledy Knauf Další údaje viz technické listy Požární odolnost stropní konstrukce s podhledem REI Souč. průřezu Am/V (1/m) železobetonové desky minimálně Minimální osová vzdálenost výztuže od spodního povrchu desky Konstrukční systém Knauf Opláštění Druh D 112 (K 2) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů ve dvou úrovních D Podhledy , , Desky Knauf RED Desky Knauf Fireboard 1 D 113 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů v jedné úrovni , , Desky Knauf RED Desky Knauf Fireboard 1 D 116 Zavěšený podhled pro velké vzdálenosti závěsů z desek Knauf RED (Fireboard) na konstrukci z CD/UA profilů ve dvou úrovních , , Desky Knauf RED Desky Knauf Fireboard 1 Vzdálenost horního líce sádrokartonové desky od spodního líce ŽB desky min. 220 mm. Pro menší vzdálenost než 220 mm použijte podhledy v klasifikaci EI. Do dutiny nesmí být vložen žádný hořlavý materiál. Sklon stropní nebo střešní konstrukce je v rozmezí 0 až 25 stupňů od vodorovné roviny. Návrhová teplota oceli 500 C. V případě návrhu ocelové konstrukce podle Eurokódu na mezní stavy při požáru je možné si od firmy Knauf vyžádat data pro návrhové teploty C. Am/V je poměr obvodu průřezu vystavený ohřevu ze tří stran a průřezové plochy I profilu (dosazujeme-li v mm výsledek násobíme 1000 ). V případě návrhu ocelové konstrukce podle Eurokódu 1 ČSN EN Zatížení konstrukcí vystavených účinkům požáru je možné si od firmy Knauf vyžádat data pro návrhové teploty C. Při vložení izolace či jiného dodatečného zatížení je třeba ověřit únosnost podhledu popř. upravit vzálenosti nosných prvků. Poznámka: Pro zavěšení podhledů se nesmí používat plastové hmoždinky. 8

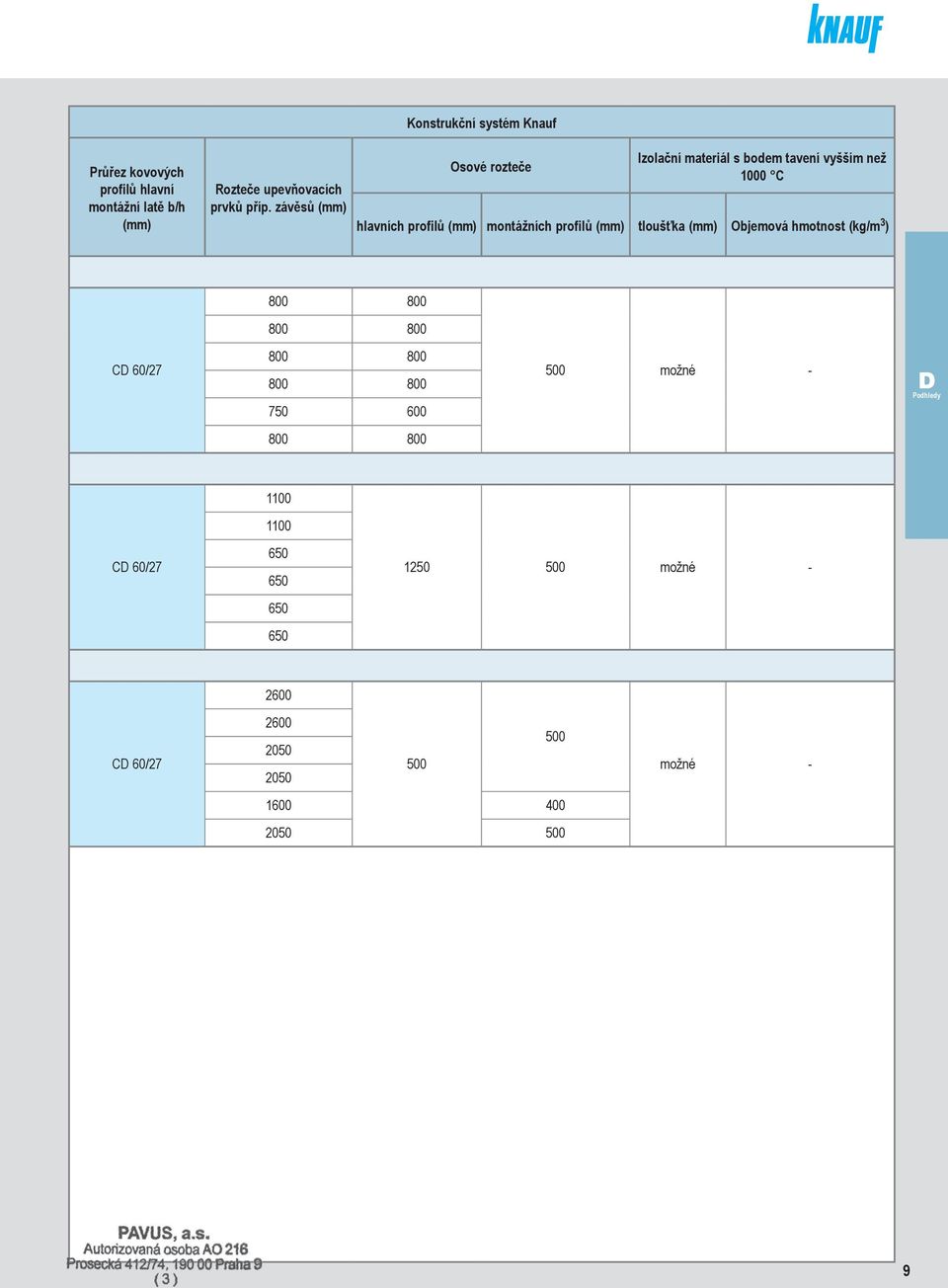

11 Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Konstrukční systém Knauf Osové rozteče Izolační materiál s bodem tavení vyšším než 1000 C hlavních profilů montážních profilů tloušťka Objemová hmotnost (kg/m 3 ) CD 60/ možné - D Podhledy CD 60/ možné CD 60/ možné - 9

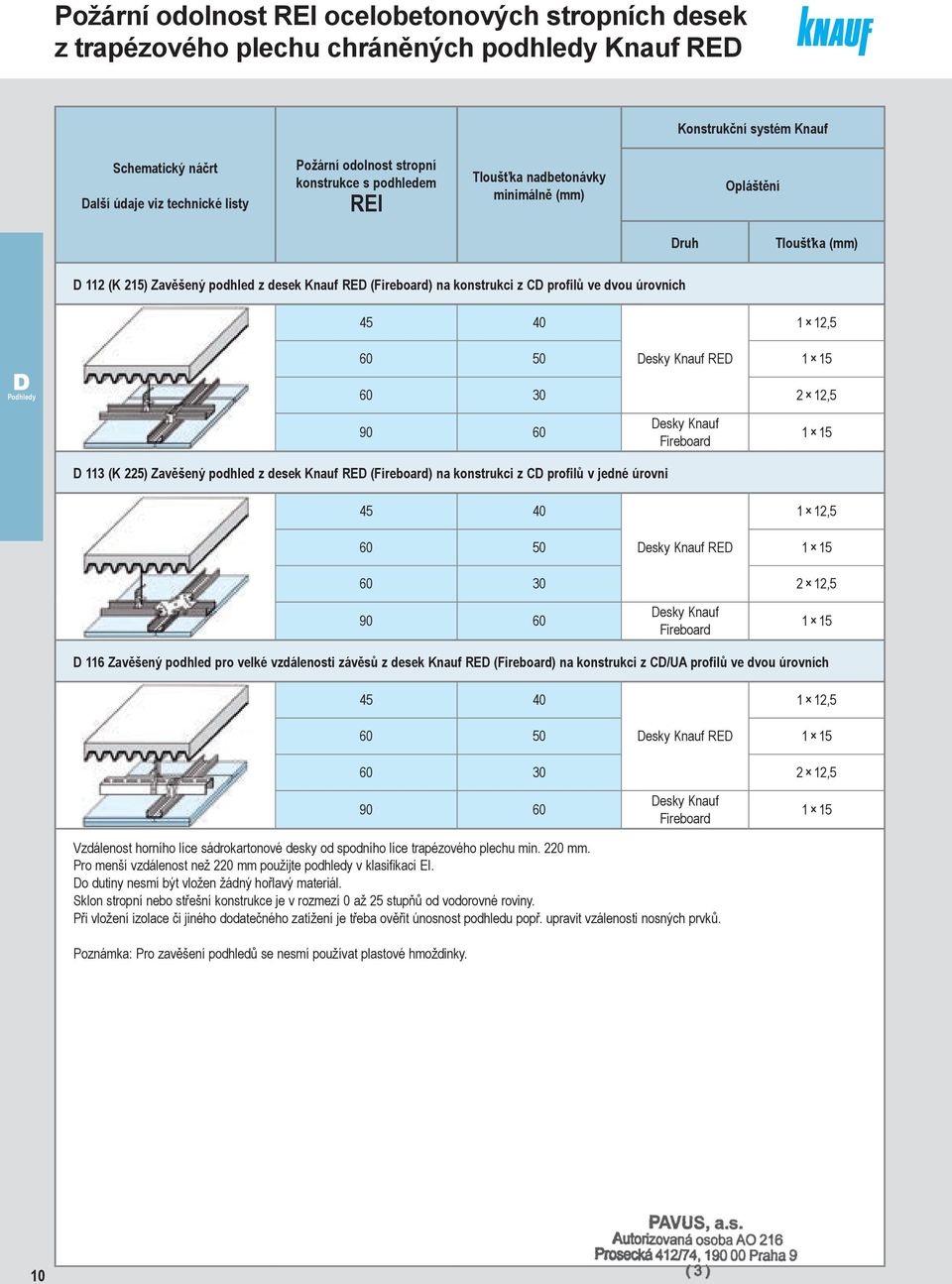

12 Požární odolnost REI ocelobetonových stropních desek z trapézového plechu chráněných podhledy Knauf RED Konstrukční systém Knauf Další údaje viz technické listy Požární odolnost stropní konstrukce s podhledem REI nadbetonávky minimálně Opláštění Druh D 112 (K 2) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů ve dvou úrovních ,5 D Podhledy Desky Knauf RED , Desky Knauf Fireboard 1 D 113 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů v jedné úrovni , Desky Knauf RED , Desky Knauf Fireboard 1 D 116 Zavěšený podhled pro velké vzdálenosti závěsů z desek Knauf RED (Fireboard) na konstrukci z CD/UA profilů ve dvou úrovních , Desky Knauf RED , Desky Knauf Fireboard 1 Vzdálenost horního líce sádrokartonové desky od spodního líce trapézového plechu min. 220 mm. Pro menší vzdálenost než 220 mm použijte podhledy v klasifikaci EI. Do dutiny nesmí být vložen žádný hořlavý materiál. Sklon stropní nebo střešní konstrukce je v rozmezí 0 až 25 stupňů od vodorovné roviny. Při vložení izolace či jiného dodatečného zatížení je třeba ověřit únosnost podhledu popř. upravit vzálenosti nosných prvků. Poznámka: Pro zavěšení podhledů se nesmí používat plastové hmoždinky. 10

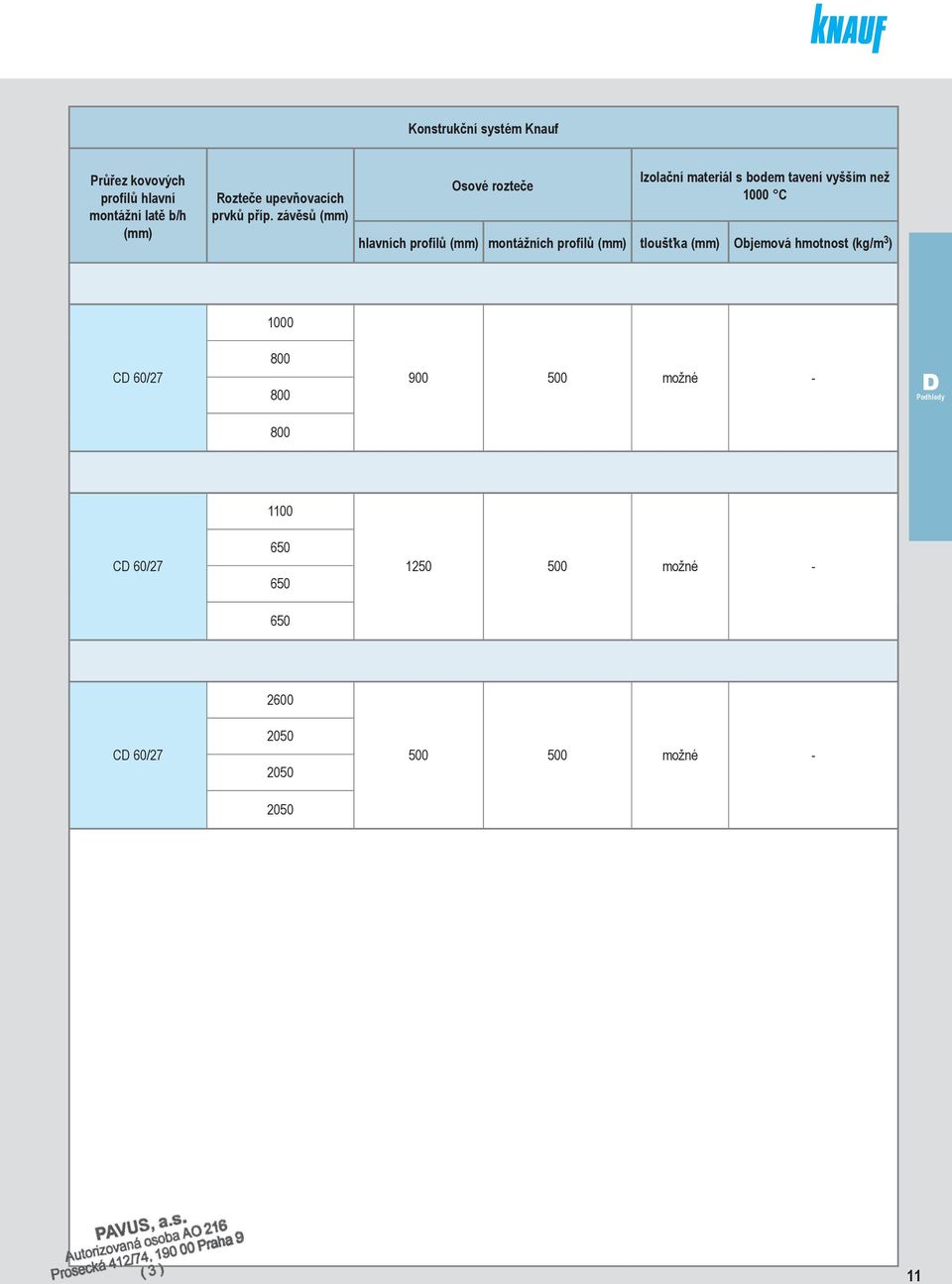

13 Konstrukční systém Knauf Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Osové rozteče Izolační materiál s bodem tavení vyšším než 1000 C hlavních profilů montážních profilů tloušťka Objemová hmotnost (kg/m 3 ) 1000 CD 60/ možné - D Podhledy CD 60/ možné CD 60/ možné

14 Požární odolnost REI ocelobetonových stropních desek z trapézového plechu uložených na I nosnících chráněných podhledy Knauf Konstrukční systém Knauf Další údaje viz technické listy Požární odolnost REI Souč. průřezu Am/V (1/m) nadbetonávky minimálně Opláštění Druh D Podhledy D 112 (K 2) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů ve dvou úrovních , , Desky Knauf RED Desky Knauf Fireboard 1 D 113 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů v jedné úrovni , , Desky Knauf RED Desky Knauf Fireboard 1 D 116 Zavěšený podhled pro velké vzdálenosti závěsů z desek Knauf RED (Fireboard) na konstrukci z CD/UA profilů ve dvou úrovních , , Desky Knauf RED Desky Knauf Fireboard 1 ocelového plechu min. 1 mm. Vzdálenost horního líce sádrokartonové desky od spodního líce trapézového plechu min. 220 mm. Pro menší vzdálenost než 220 mm použijte podhledy v klasifikaci EI. Do dutiny nesmí být vložen žádný hořlavý materiál. Sklon stropní nebo střešní konstrukce je v rozmezí 0 až 25 stupňů od vodorovné roviny. Návrhová teplota oceli 500 C. V případě návrhu ocelové konstrukce podle Eurokódu na mezní stavy při požáru je možné si od firmy Knauf vyžádat data pro návrhové teploty C. Am/V je poměr obvodu průřezu vystavený ohřevu ze tří stran a průřezové plochy I profilu (dosazujeme-li v mm výsledek násobíme 1000 ). Při vložení izolace či jiného dodatečného zatížení je třeba ověřit únosnost podhledu popř. upravit vzálenosti nosných prvků. Poznámka: Pro zavěšení podhledů se nesmí používat plastové hmoždinky. 12

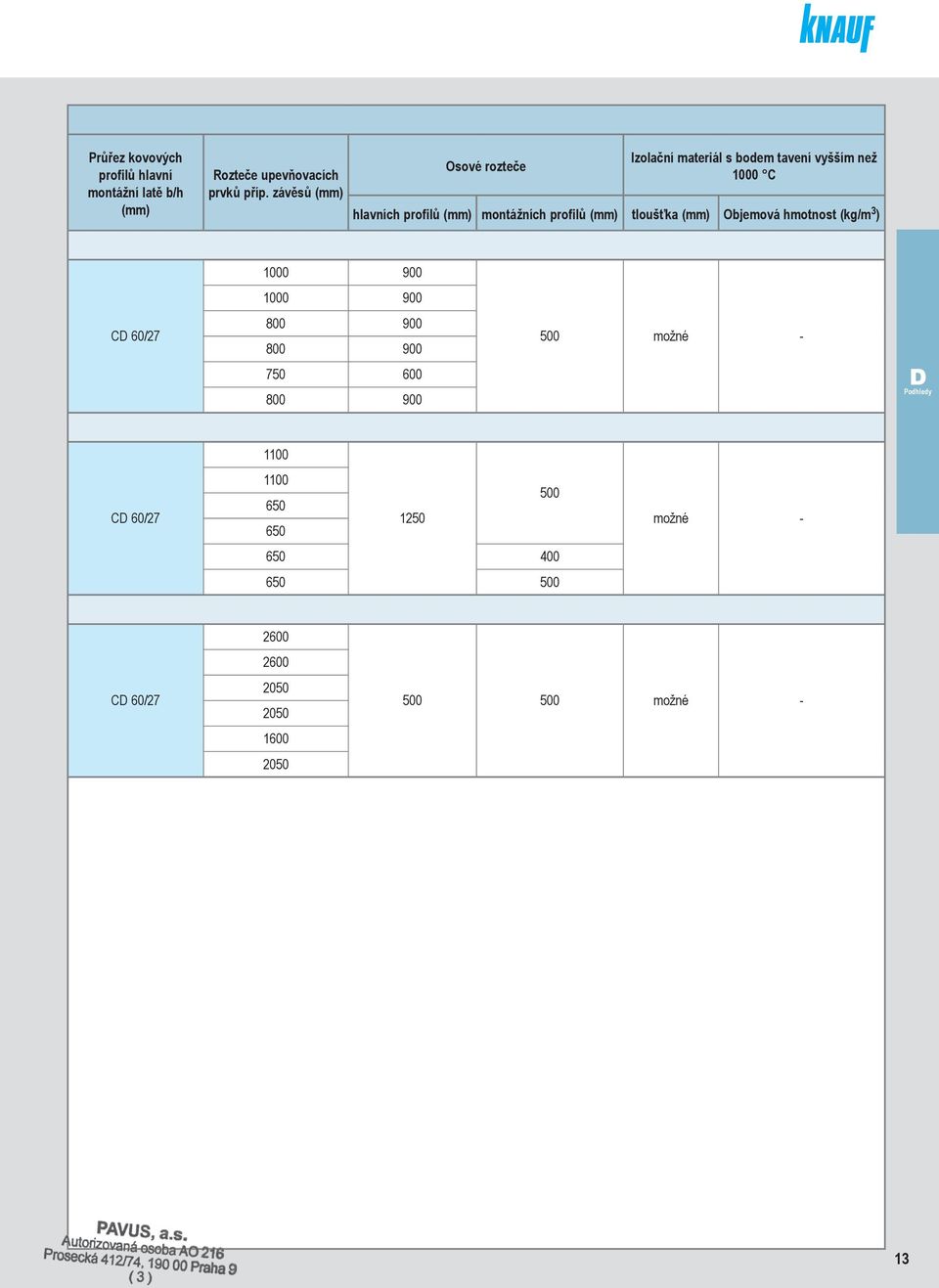

15 Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Osové rozteče Izolační materiál s bodem tavení vyšším než 1000 C hlavních profilů montážních profilů tloušťka Objemová hmotnost (kg/m 3 ) CD 60/ možné - D Podhledy CD 60/ možné - CD 60/ možné - 13

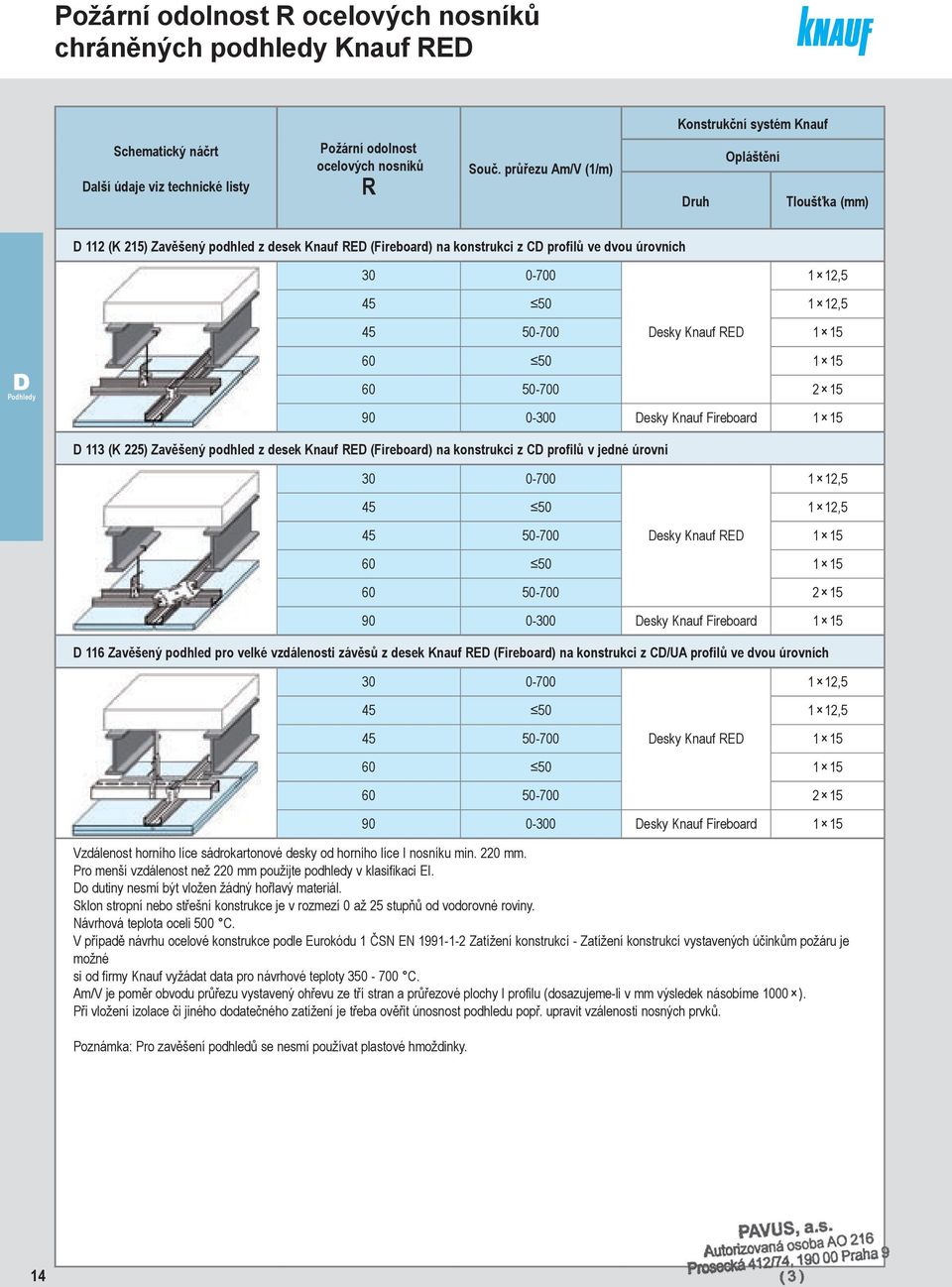

16 Požární odolnost R ocelových nosníků chráněných podhledy Knauf RED Konstrukční systém Knauf Další údaje viz technické listy Požární odolnost ocelových nosníků R Souč. průřezu Am/V (1/m) Druh Opláštění D 112 (K 2) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů ve dvou úrovních , , Desky Knauf RED 1 D Podhledy Desky Knauf Fireboard 1 D 113 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů v jedné úrovni , , Desky Knauf RED Desky Knauf Fireboard 1 D 116 Zavěšený podhled pro velké vzdálenosti závěsů z desek Knauf RED (Fireboard) na konstrukci z CD/UA profilů ve dvou úrovních , , Desky Knauf RED Desky Knauf Fireboard 1 Vzdálenost horního líce sádrokartonové desky od horního líce I nosníku min. 220 mm. Pro menší vzdálenost než 220 mm použijte podhledy v klasifikaci EI. Do dutiny nesmí být vložen žádný hořlavý materiál. Sklon stropní nebo střešní konstrukce je v rozmezí 0 až 25 stupňů od vodorovné roviny. Návrhová teplota oceli 500 C. V případě návrhu ocelové konstrukce podle Eurokódu 1 ČSN EN Zatížení konstrukcí - Zatížení konstrukcí vystavených účinkům požáru je možné si od firmy Knauf vyžádat data pro návrhové teploty C. Am/V je poměr obvodu průřezu vystavený ohřevu ze tří stran a průřezové plochy I profilu (dosazujeme-li v mm výsledek násobíme 1000 ). Při vložení izolace či jiného dodatečného zatížení je třeba ověřit únosnost podhledu popř. upravit vzálenosti nosných prvků. Poznámka: Pro zavěšení podhledů se nesmí používat plastové hmoždinky. 14

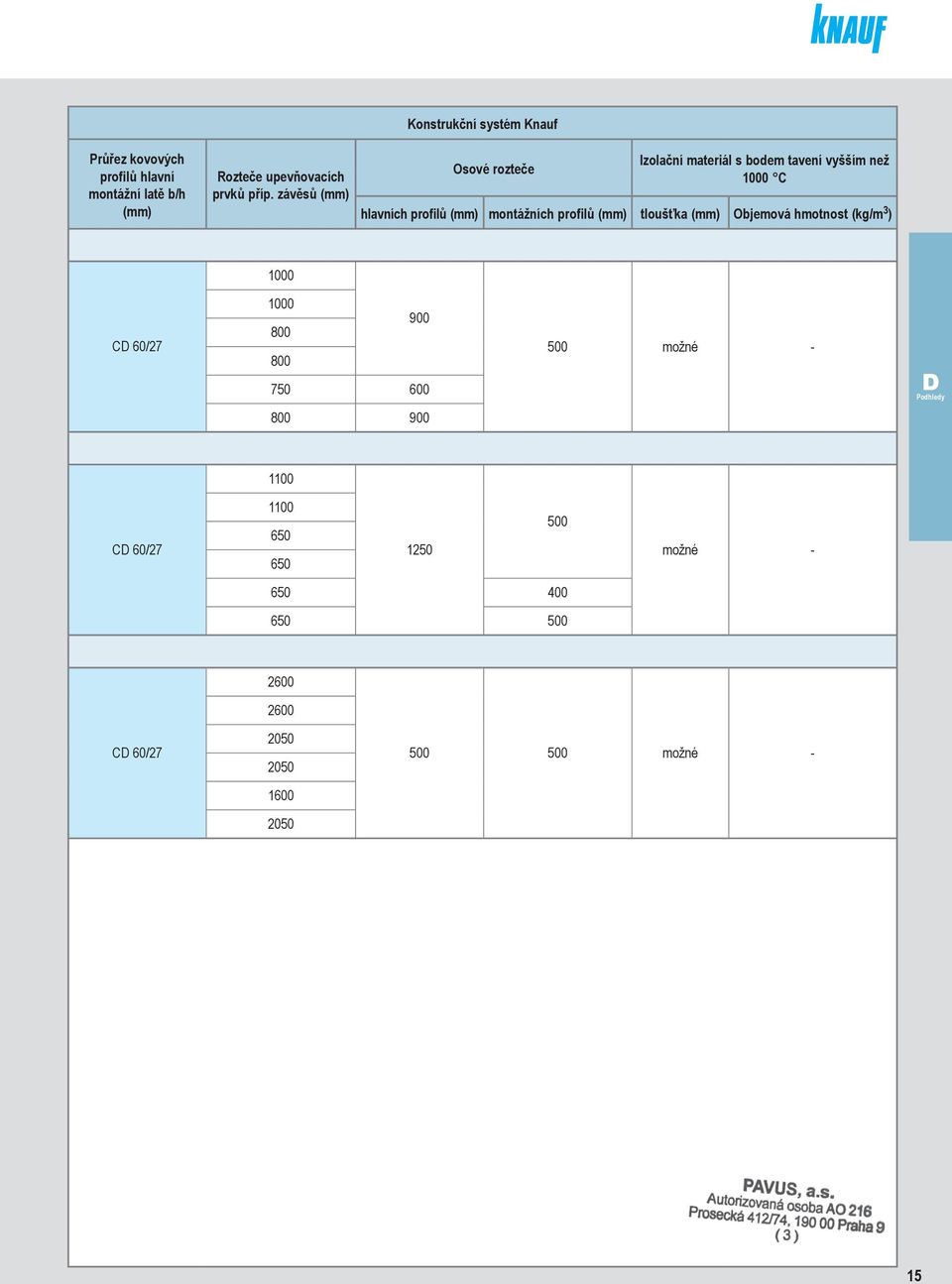

17 Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Konstrukční systém Knauf Osové rozteče Izolační materiál s bodem tavení vyšším než 1000 C hlavních profilů montážních profilů tloušťka Objemová hmotnost (kg/m 3 ) 1000 CD 60/ možné - D Podhledy CD 60/ možné CD 60/ možné -

18 Požární odolnost R stropních trámů z rostlého měkkého dřeva chráněných podhledy Knauf Konstrukční systém Knauf Další údaje viz technické listy Požární odolnost stropních trámů s podhledem R Rozměry průřezů trámů Opláštění Druh D 111 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na dřevěných latích ve dvou úrovních , ,5 D Podhledy Desky Knauf RED 2 12, D 112 (K 2) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů ve dvou úrovních , , Desky Knauf RED 2 12, D 113 (K 225) Zavěšený podhled z desek Knauf RED (Fireboard) na konstrukci z CD profilů v jedné úrovni , , Desky Knauf RED 2 12, D 116 Zavěšený podhled pro velké vzdálenosti závěsů z desek Knauf RED (Fireboard) na konstrukci z CD/UA profilů ve dvou úrovních , , Desky Knauf RED 2 12, Vzdálenost horního líce sádrokartonové desky od horního líce dřevěného trámu min. 220 mm. Pro menší vzdálenost než 220 mm použijte podhledy v klasifikaci EI. Do dutiny nesmí být vložen žádný hořlavý materiál. Sklon stropní nebo střešní konstrukce je v rozmezí 0 až 25 stupňů od vodorovné roviny. Při vložení izolace či jiného dodatečného zatížení je třeba ověřit únosnost podhledu popř. upravit vzálenosti nosných prvků. Požární odolnost se týká pouze mezního stavu R zatížených stropních trámů. Pro klasifikaci REI do 60 minut je možné používat tabulky střechy dřevěné a stropy dřevěné. Pro REI 90 a 120 je nutné prokázat mezní stav EI konstrukce ležící na trámech. 16

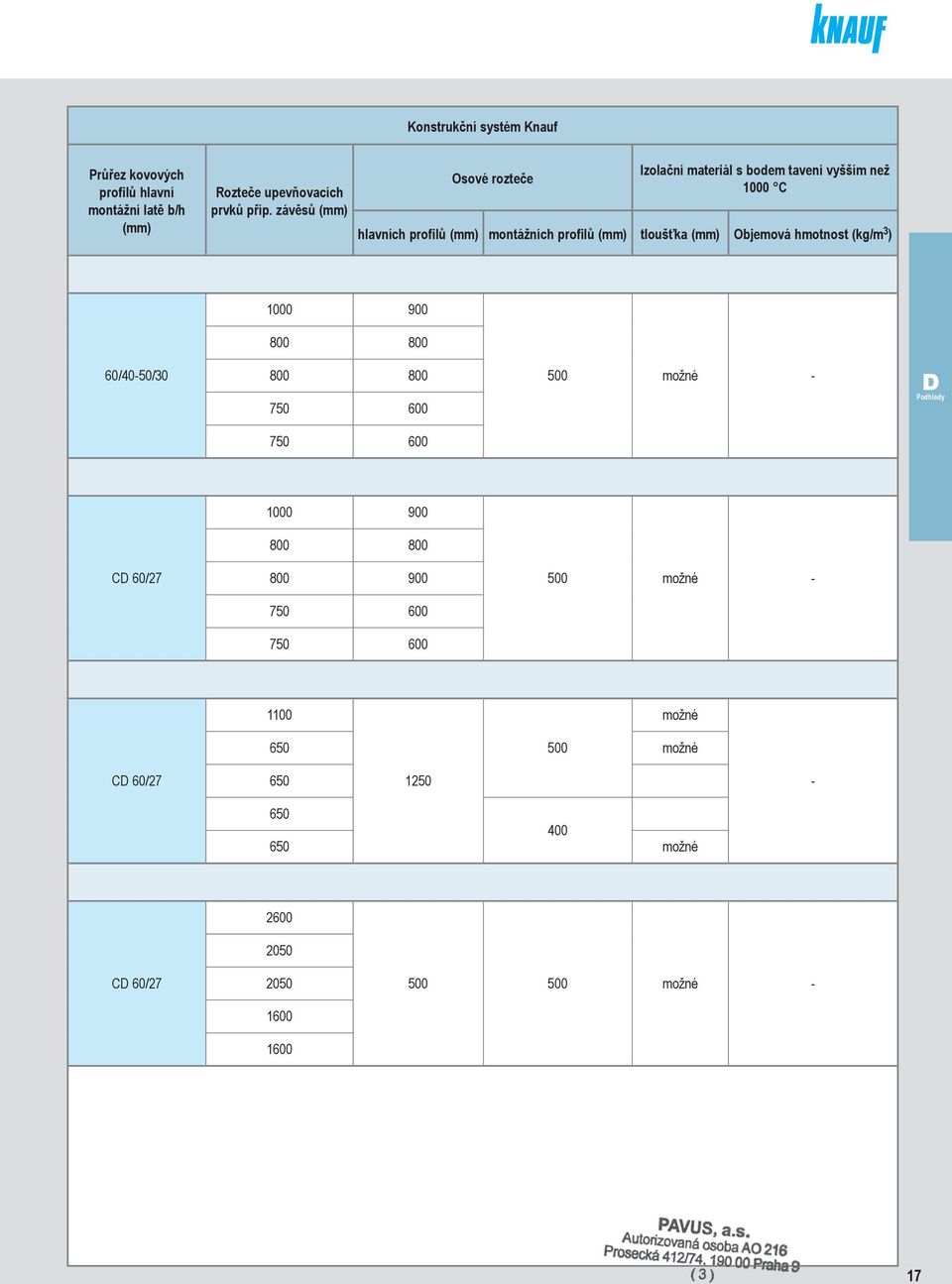

19 Konstrukční systém Knauf Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Osové rozteče Izolační materiál s bodem tavení vyšším než 1000 C hlavních profilů montážních profilů tloušťka Objemová hmotnost (kg/m 3 ) /40-50/ možné - D Podhledy CD 60/ možné možné možné CD 60/ možné CD 60/ možné - 17

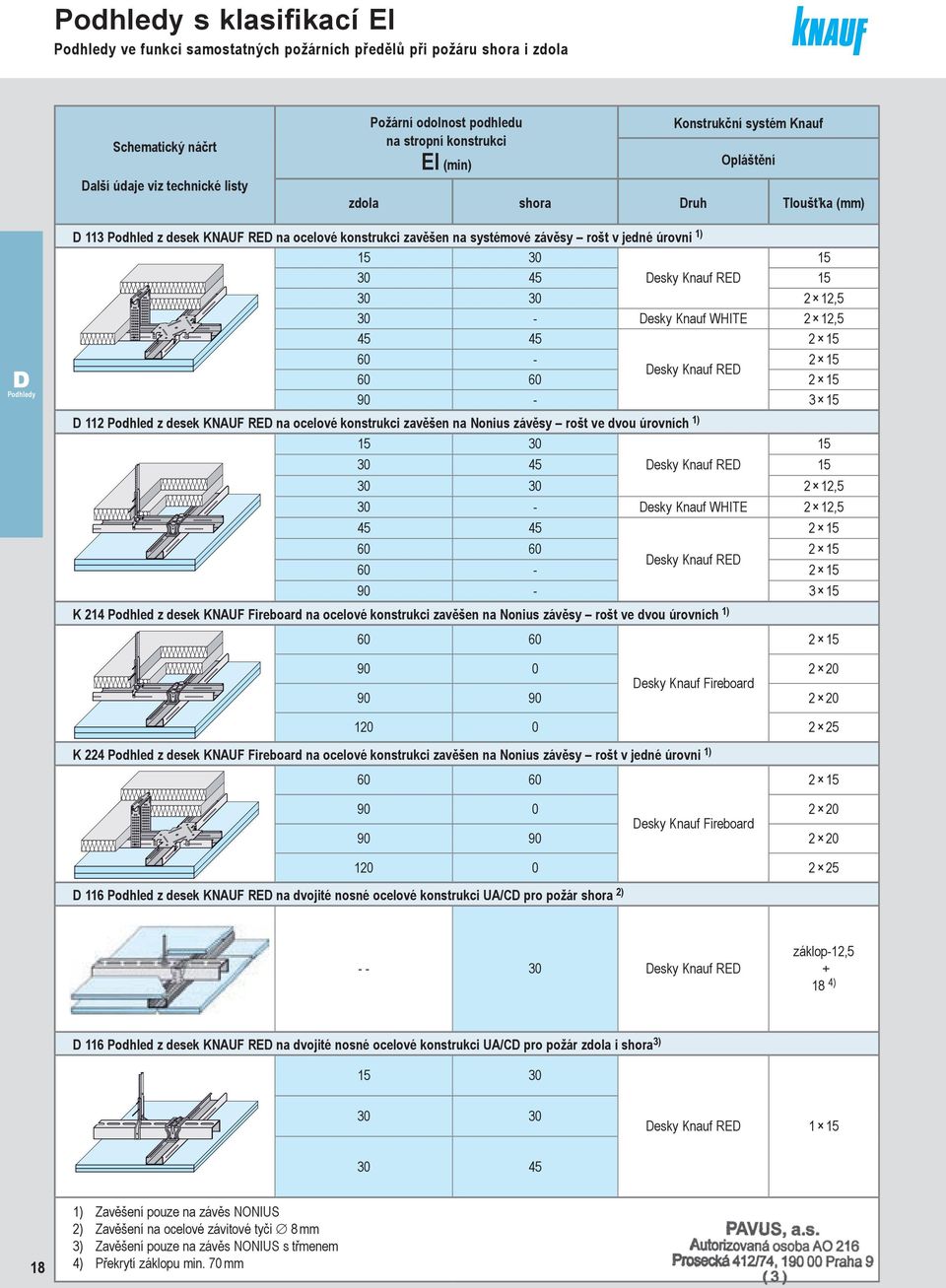

20 Podhledy s klasifikací EI Podhledy ve funkci samostatných požárních předělů při požáru shora i zdola Požární odolnost podhledu na stropní konstrukci Další údaje viz technické listy D Podhledy Konstrukční systém Knauf EI (min) zdola Opláštění shora Druh D 113 Podhled z desek KNAUF RED na ocelové konstrukci zavěšen na systémové závěsy rošt v jedné úrovni 1) 45 Desky Knauf RED Desky Knauf WHITE Desky Knauf RED ,5 2 12, D 112 Podhled z desek KNAUF RED na ocelové konstrukci zavěšen na Nonius závěsy rošt ve dvou úrovních 1) 45 Desky Knauf RED Desky Knauf WHITE Desky Knauf RED ,5 2 12, K 214 Podhled z desek KNAUF Fireboard na ocelové konstrukci zavěšen na Nonius závěsy rošt ve dvou úrovních 1) Desky Knauf Fireboard K 224 Podhled z desek KNAUF Fireboard na ocelové konstrukci zavěšen na Nonius závěsy rošt v jedné úrovni 1) Desky Knauf Fireboard D 116 Podhled z desek KNAUF RED na dvojité nosné ocelové konstrukci UA/CD pro požár shora 2) -- Desky Knauf RED záklop-12, ) D 116 Podhled z desek KNAUF RED na dvojité nosné ocelové konstrukci UA/CD pro požár zdola i shora3) 18 1) 2) 3) 4) Zavěšení pouze na závěs NONIUS Zavěšení na ocelové závitové tyči 8 mm Zavěšení pouze na závěs NONIUS s třmenem Překrytí záklopu min. 70 mm 45 Desky Knauf RED 1

21 Průřez kovových profilů hlavní montážní latě b/h Rozteče upevňovacích prvků příp. závěsů Konstrukční systém Knauf Osové rozteče hlavních profilů montážních profilů tloušťka Izolační materiál s bodem tavení vyšším než 1000 C Objemová hmotnost (kg/m 3 ) 5) 40 CD 60/ možné možné možné možné možné možné D Podhledy CD 60/ možné možné možné možné možné možné CD 60/ možné možné možné možné CD 60/ možné možné možné možné UA 50/40/2 CD 60/ možné možné UA 50/40/2 CD 60/ možné možné ) Minerálně vláknitá deska třídy reakce na oheň A1 podle ČSN EN , s bodem tavení vláken vyšším než 1000 C možno použít např. zn. Rockwool, Orsil nebo NOBASIL. 19

22 D Podhledy Podhledy, které samy o sobě splňují třídu požární odolnosti Požadavek na nosnou část stropu při namáhání požárem: Opláštění Spodní Samonosné Namáhání podhledy požárem KNAUF zezdola Protipožární Žádné požadavky ochrana požární Druh/třída min. Max. osová zdola zezdola / zdola seshora a shora (stropní meziprostor) Podhledy, odolnost nosné které části samy stropu/střešní o sobě splňují třídu požární odolnosti konstrukce. Požadavek seshora (stropní na nosnou meziprostor) část Třída požární stropu Požární odolnost při namáhání nosné části požárem: stropu musí odpovídat odolnosti podhledu. odolnosti D131 zezdola Samonosný strop Namáhání požárem pouze zezdola Samonosné podhledy Žádné požadavky na požární Podhledy ve funkci samostatných zezdola požárních seshora předělů odolnost nosné části stropu/střešní konstrukce. seshora (stropní meziprostor) Požární odolnost nosné části stropu musí odpovídat odolnosti podhledu. D131 Samonosný strop D131 Samonosný strop Krycí pásy GKF 25 mm D131 Samonosný strop Krycí pásy GKF 25 mm Krycí pásy GKF 25 mm Krycí pásy GKF 25 mm Třída požární odolnosti Požární odolnost podhledu EI pouze zezdola F Opláštění na dolní b straně mm podhledu mm Pásky na horní a dolní pásnici Maximální osová vzdálenost GKF, A2 Zdola Shora Druh Druh Bez izolace G nebo - F zezdola a seshora F F F zezdola a seshora F F F Systémová konstrukce Knauf stavebních materiálů min. tloušť- Systémová konstrukce bknauf ka Opláštění mm Spodní mm Izolační mm kg/m vrstva konstrukce (požární odolnost Druh/třída stavebních materiálů min. tloušťka Max. osová vzdálenost Nosný profil technicky nutná) Protipožární deska 2x12,5 500 Protipožární deska GKF, A KNAUF RED KNAUF RED KNAUF RED KNAUF RED KNAUF Fireboard Opláštění tloušťka 40 hmotnost - na horní straně mm kg/m podhledu 3 tloušťka Izolační materiál s bodem tavení vyšším než 1000 C Objemová hmotnost (kg/m 3 ) ABP , x12, ,5 Protipožární deska GKF, KNAUF A2 RED 8 Izolační vrstva konstrukce (požární odolnost technicky nutná) vzdálenost Nosný profil Protipožární deska GKF, A2 Protipožární deska GKF, A ,5 Překrytí 8 Navazující stavební dílce musí vykazovat protipožární odolnost Protipožární F. F F deska + GKF, A2 12,5 Izolační vrstva z minerální vlny podle DIN EN 13162, odst Překrytí Třída stav. materiálů A KNAUF S Teplota tavení 1000 C G Třída stavebních Fireboard podle DIN materiálů A min. min. B2 Bez izolace nebo min. B2 KNAUF nebo RED 60 KNAUF RED KNAUF RED Objemová hmotnost G Objemová Minerální vlna S nebo 60 Minerální vlna S Bez izolace nebo min. B2 Bez izolace nebo min. B2 12,5 celoplošně celoplošně 2 12,5 celoplošně shora Doklad Doklad ABP P-3964/2172 P-3964/2172 Pás KNAUF RED 12,5 mm šířky 200 mm na horní pásnici Pás KNAUF RED 12,5 mm šířky 200 mm na horní pásnici ABP P-3964/2172 ABP P-3964/2172 ABP P-3964/2172 Pás KNAUF RED 12,5 mm šířky 120 mm na dolní pásnici ABP P-3964/2172 Pás KNAUF RED 12,5 mm šířky 120 mm na dolní pásnici na výšku CW profilu na výšku CW profilu Navazující stavební dílce musí vykazovat protipožární odolnost F. Samonosný strop Fireboard A1: F90 zezdola; F90 zezdola a seshora viz technický list K219 Upozornění Izolační vrstva z minerální vlny podle DIN EN 13162, odst Třída stav. materiálů A S Teplota tavení 1000 C G Třída stavebních podle DIN materiálů A KNAUF Fireboard KNAUF Fireboard celoplošně Pás KNAUF RED 12,5 mm šířky 120 mm na horní i dolní pásnici Upozornění Samonosný strop Fireboard A1: F90 zezdola; F90 zezdola a seshora viz technický list K KNAUF Fireboard 20 KNAUF Fireboard 20 celoplošně Pás KNAUF RED 12,5 mm šířky 120 mm na horní i dolní pásnici Poznámky: Max. šíře místnosti v m 1) Pás KNAUF RED 12,5 mm 200 mm lze nahradit celoplošnou deskou KNAUF RED 12,5 mm 2) Minerálně vláknitá deska obj. hmotnosti 50 kg/m 3, vlákno z kamenné vlny s bodem tavení > 1000 C, hmotnostní obsah organických pojiv < 5 % 3) Součástí podhledu mohou být vestavěná svítidla nebo revizní klapky KNAUF, při zachování EI (a b) 4) Součástí podhledu mohou být vestavěná svítidla nebo revizní klapky KNAUF, při zachování EI 90 (a b) Dvojitý CW-Profil Knauf jako nosný profil plechu 0,6 mm Max. osová Opláštění Max. šířka místnosti v m vzdálenost Nosný profil S přídavným Min. pohledem do b tloušťka 0, kn/m 2 2 CW 50 2, CW , mm mm 2 CW 100 3,5 3,25 2 UA 100* 5,5 4,9 UW-Profil Knauf pro napojení na stěnu plechu 0,6 mm UW 75 UW
