Tabulka skladeb konstrukcí

Transkript

1

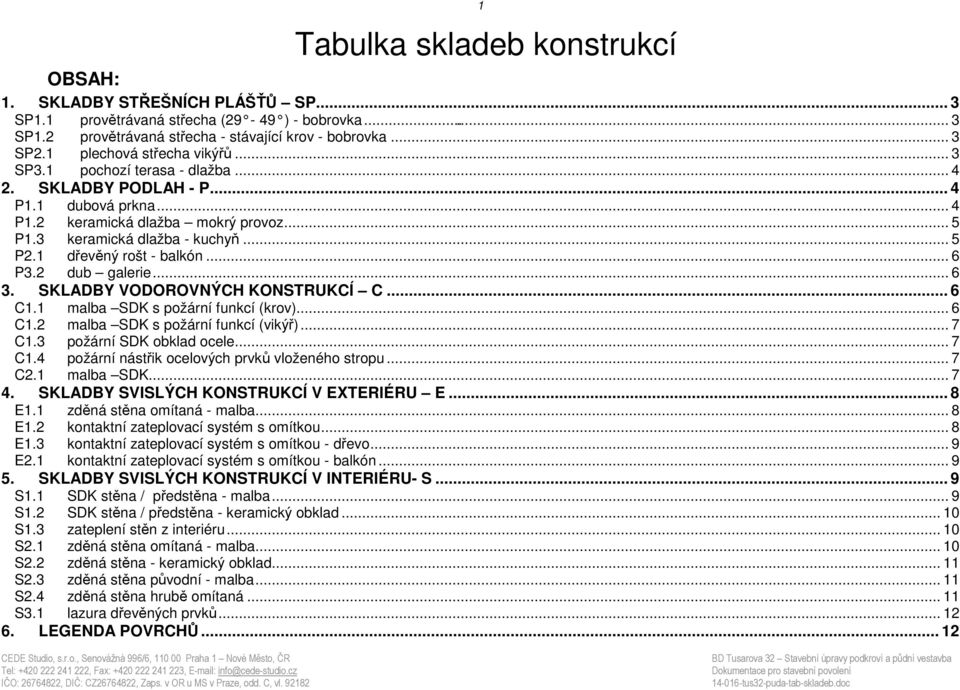

2 1 Tabulka skladeb konstrukcí OBSAH: 1. SKLADBY STŘEŠNÍCH PLÁŠŤŮ SP... 3 SP1.1 provětrávaná střecha (29-49 ) - bobrovka... 3 SP1.2 provětrávaná střecha - stávající krov - bobrovka... 3 SP2.1 plechová střecha vikýřů... 3 SP3.1 pochozí terasa - dlažba SKLADBY PODLAH - P... 4 P1.1 dubová prkna... 4 P1.2 keramická dlažba mokrý provoz... 5 P1.3 keramická dlažba - kuchyň... 5 P2.1 dřevěný rošt - balkón... 6 P3.2 dub galerie SKLADBY VODOROVNÝCH KONSTRUKCÍ C... 6 C1.1 malba SDK s požární funkcí (krov)... 6 C1.2 malba SDK s požární funkcí (vikýř)... 7 C1.3 požární SDK obklad ocele... 7 C1.4 požární nástřik ocelových prvků vloženého stropu... 7 C2.1 malba SDK SKLADBY SVISLÝCH KONSTRUKCÍ V EXTERIÉRU E... 8 E1.1 zděná stěna omítaná - malba... 8 E1.2 kontaktní zateplovací systém s omítkou... 8 E1.3 kontaktní zateplovací systém s omítkou - dřevo... 9 E2.1 kontaktní zateplovací systém s omítkou - balkón SKLADBY SVISLÝCH KONSTRUKCÍ V INTERIÉRU- S... 9 S1.1 SDK stěna / předstěna - malba... 9 S1.2 SDK stěna / předstěna - keramický obklad S1.3 zateplení stěn z interiéru S2.1 zděná stěna omítaná - malba S2.2 zděná stěna - keramický obklad S2.3 zděná stěna původní - malba S2.4 zděná stěna hrubě omítaná S3.1 lazura dřevěných prvků LEGENDA POVRCHŮ... 12

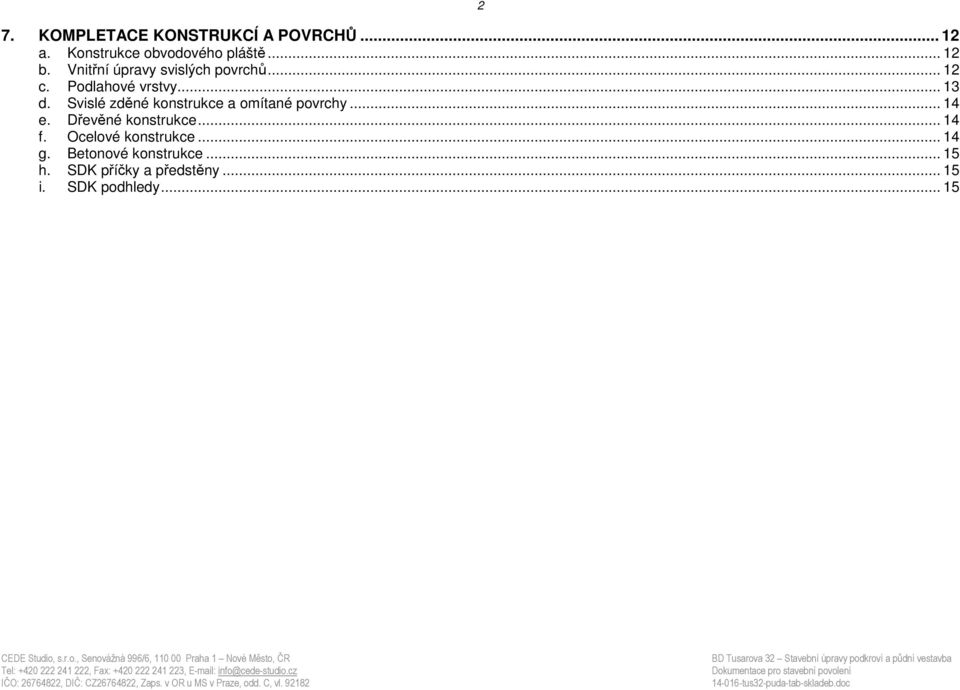

3 2 7. KOMPLETACE KONSTRUKCÍ A POVRCHŮ a. Konstrukce obvodového pláště b. Vnitřní úpravy svislých povrchů c. Podlahové vrstvy d. Svislé zděné konstrukce a omítané povrchy e. Dřevěné konstrukce f. Ocelové konstrukce g. Betonové konstrukce h. SDK příčky a předstěny i. SDK podhledy... 15

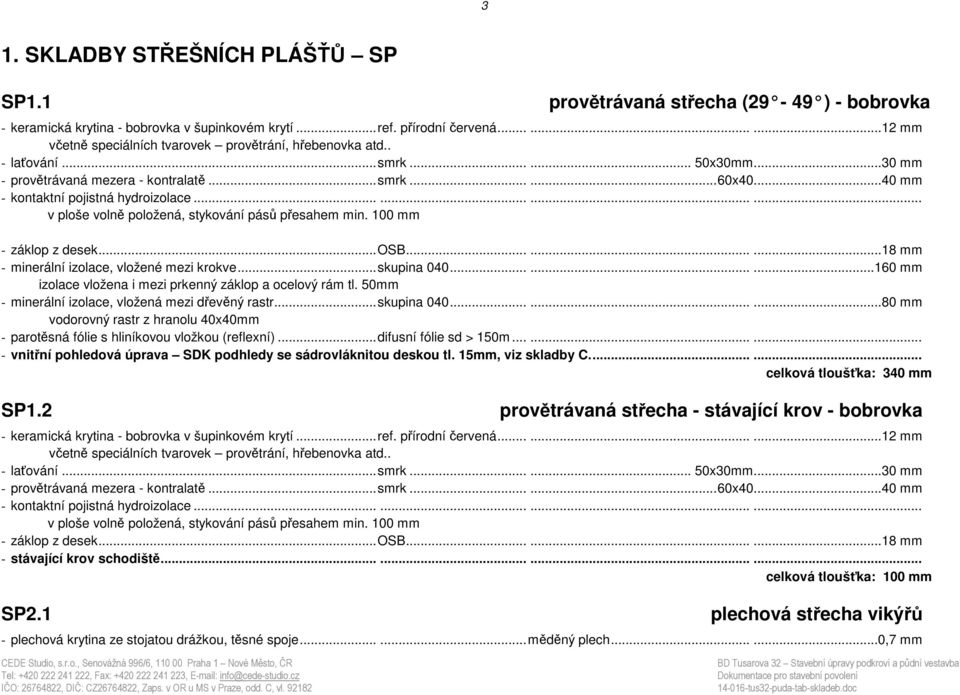

4 3 1. SKLADBY STŘEŠNÍCH PLÁŠŤŮ SP SP1.1 provětrávaná střecha (29-49 ) - bobrovka - keramická krytina - bobrovka v šupinkovém krytí... ref. přírodní červená mm včetně speciálních tvarovek provětrání, hřebenovka atd.. - laťování... smrk x30mm...30 mm - provětrávaná mezera - kontralatě... smrk x mm - kontaktní pojistná hydroizolace v ploše volně položená, stykování pásů přesahem min. 100 mm - záklop z desek... OSB mm - minerální izolace, vložené mezi krokve... skupina mm izolace vložena i mezi prkenný záklop a ocelový rám tl. 50mm - minerální izolace, vložená mezi dřevěný rastr... skupina mm vodorovný rastr z hranolu 40x40mm - parotěsná fólie s hliníkovou vložkou (reflexní)... difusní fólie sd > 150m vnitřní pohledová úprava SDK podhledy se sádrovláknitou deskou tl. 15mm, viz skladby C celková tloušťka: 340 mm SP1.2 provětrávaná střecha - stávající krov - bobrovka - keramická krytina - bobrovka v šupinkovém krytí... ref. přírodní červená mm včetně speciálních tvarovek provětrání, hřebenovka atd.. - laťování... smrk x30mm...30 mm - provětrávaná mezera - kontralatě... smrk x mm - kontaktní pojistná hydroizolace v ploše volně položená, stykování pásů přesahem min. 100 mm - záklop z desek... OSB mm - stávající krov schodiště celková tloušťka: 100 mm SP2.1 plechová střecha vikýřů - plechová krytina ze stojatou drážkou, těsné spoje měděný plech ,7 mm

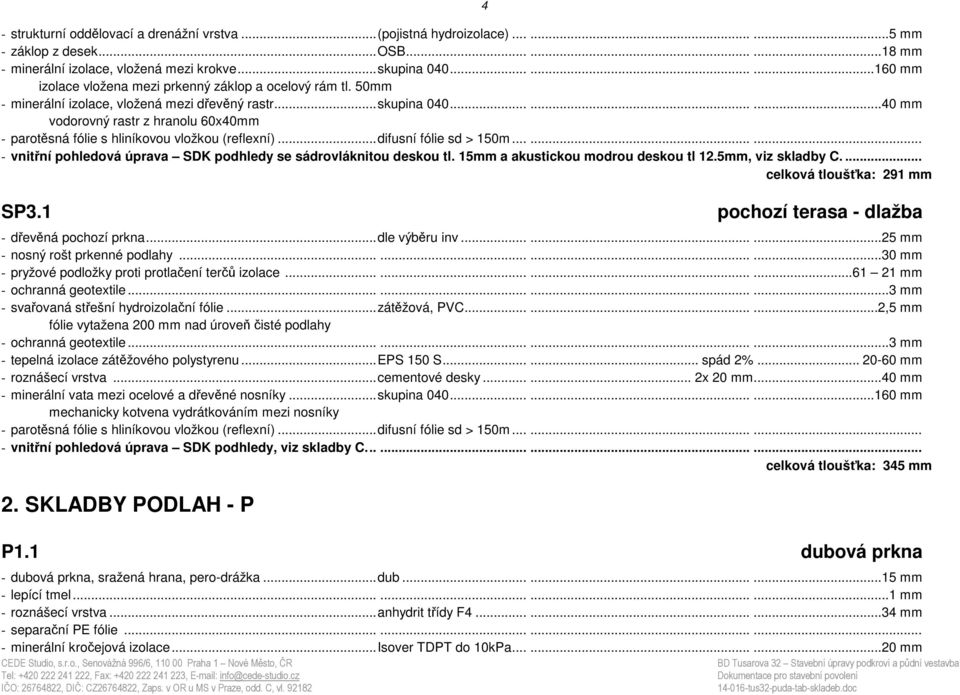

5 - strukturní oddělovací a drenážní vrstva... (pojistná hydroizolace) mm - záklop z desek... OSB mm - minerální izolace, vložená mezi krokve... skupina mm izolace vložena mezi prkenný záklop a ocelový rám tl. 50mm - minerální izolace, vložená mezi dřevěný rastr... skupina mm vodorovný rastr z hranolu 60x40mm - parotěsná fólie s hliníkovou vložkou (reflexní)... difusní fólie sd > 150m vnitřní pohledová úprava SDK podhledy se sádrovláknitou deskou tl. 15mm a akustickou modrou deskou tl 12.5mm, viz skladby C.... celková tloušťka: 291 mm SP3.1 4 pochozí terasa - dlažba - dřevěná pochozí prkna... dle výběru inv mm - nosný rošt prkenné podlahy mm - pryžové podložky proti protlačení terčů izolace mm - ochranná geotextile mm - svařovaná střešní hydroizolační fólie... zátěžová, PVC ,5 mm fólie vytažena 200 mm nad úroveň čisté podlahy - ochranná geotextile mm - tepelná izolace zátěžového polystyrenu... EPS 150 S spád 2% mm - roznášecí vrstva... cementové desky x 20 mm...40 mm - minerální vata mezi ocelové a dřevěné nosníky... skupina mm mechanicky kotvena vydrátkováním mezi nosníky - parotěsná fólie s hliníkovou vložkou (reflexní)... difusní fólie sd > 150m vnitřní pohledová úprava SDK podhledy, viz skladby C celková tloušťka: 345 mm 2. SKLADBY PODLAH - P P1.1 dubová prkna - dubová prkna, sražená hrana, pero-drážka... dub mm - lepící tmel mm - roznášecí vrstva... anhydrit třídy F mm - separační PE fólie minerální kročejová izolace... Isover TDPT do 10kPa mm

6 - plechobetonová deska... viz konstrukční část mm - stávající trámy stropní konstrukce 5.NP... ocelové příložky U na podbití mezi trámy vložená akustická minerální izolace... Airrock ND 2x50mm mm celková tloušťka: 150 mm P1.2 keramická dlažba mokrý provoz - keramická dlažba dle výběru investora mm - spárováno maltovou směsí pro spárování možnost pigmentace... - lepící tmel pro keramické dlažby a obklady cementová báze...4 mm - pružná hydroizolační stěrka, v rozích bandážní páska mm - roznášecí vrstva... anhydrit třídy F mm - separační PE fólie minerální kročejová izolace... Isover TDPT do 10kPa mm - plechobetonová deska... viz konstrukční část mm - stávající trámy stropní konstrukce 5.NP... ocelové příložky U na podbití mezi trámy vložená akustická minerální izolace... Airrock ND 2x50mm mm celková tloušťka: 150 mm Pozn.: Spára podlaha / stěna bude vytmelena podlahovým silikonovým tmelem v barvě spárovací hmoty. Součástí dlažby jsou systémové soklové tvarovky o výšce cca 100mm se zaoblenou vrchní hranou. Spára soklovka / stěna bude tmelena akrylátovým tmelem v barvě malby. 5 P1.3 keramická dlažba - kuchyň - keramická dlažba dle výběru investora mm - spárováno maltovou směsí pro spárování možnost pigmentace... - lepící tmel pro keramické dlažby a obklady cementová báze...4 mm - roznášecí vrstva... anhydrit třídy F mm - separační PE fólie minerální kročejová izolace... Isover TDPT do 10kPa mm - plechobetonová deska... viz konstrukční část mm - stávající trámy stropní konstrukce 5.NP... ocelové příložky U na podbití mezi trámy vložená akustická minerální izolace... Airrock ND 2x50mm mm celková tloušťka: 150 mm Pozn.: Spára podlaha / stěna bude vytmelena podlahovým silikonovým tmelem v barvě spárovací hmoty. Součástí dlažby jsou systémové soklové tvarovky o výšce cca 100mm se zaoblenou vrchní hranou. Spára soklovka / stěna bude tmelena akrylátovým tmelem v barvě malby.

7 6 P2.1 dřevěný rošt - balkón - dřevěná pochozí prkna... dle výběru inv mm - nosný rošt prkenné podlahy mm - pryžové podložky proti protlačení terčů izolace mm - ochranná geotextile mm - svařovaná střešní hydroizolační fólie... zátěžová, PVC ,5 mm - ochranná geotextilie mm - roznášecí vrstva ve spáru... viz konstrukční část mm plechobetonová deska dle konstrukční části, vrchní povrch ve spádu 2% ocelové nosníky mm celková tloušťka: 286,5 mm P3.2 dub galerie - dubová prkna, sražená hrana, pero-drážka... dub mm - akustická kročejová podložka... Uzin RR mm - roznášecí vrstva jako součást ochrany PBŘS... Cetris x26 mm...52 mm - stropní konstrukce vloženého patra dřevěné hranoly roznášecí dřevěné hranoly mezi ocelovými nosníky součástí statiky celková tloušťka: 75 mm 3. SKLADBY VODOROVNÝCH KONSTRUKCÍ C C1.1 malba SDK s požární funkcí (krov) - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora... - systémový SDK podhled... SDK Red mm včetně závěsné konstrukce, nosná konstrukce v jedné rovině, instalační výška nosné konstrukce podhledu mm SDK deska slouží jako požární ochrana krovu / stropu chráněná konstrukce krovu / stropu celková tloušťka: min. 55mm

8 V případě SDK kastlíku bude provedeno čelo podhledu totožným systémem jako podhled samotný ze SDK desek kotvených do ocelové systémové konstrukce SDK s horní lištou. 7 C1.2 malba SDK s požární funkcí (vikýř) - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora... - systémový SDK podhled... SDK Red + Akustická ,5 mm včetně závěsné konstrukce, nosná konstrukce v jedné rovině, instalační výška nosné konstrukce podhledu mm SDK deska slouží jako požární ochrana krovu / stropu chráněná konstrukce krovu / stropu celková tloušťka: min. 55mm V případě SDK kastlíku bude provedeno čelo podhledu totožným systémem jako podhled samotný ze SDK desek kotvených do ocelové systémové konstrukce SDK s horní lištou. C1.3 požární SDK obklad ocele - certifikovaný protipožární systémový SDK podhled, včetně kotvení na ocelové prvky mm desky RED, počet desek dle požadované EI - chráněný prvek (Ja100, I140, U120,140, HEA140, dřevěné nosníky) celková tloušťka: dle potřeby V případě SDK kastlíku bude provedeno čelo podhledu totožným systémem jako podhled samotný ze SDK desek kotvených do ocelové systémové konstrukce SDK s horní lištou. C1.4 požární nástřik ocelových prvků vloženého stropu - požární nátěr / nástřik ocelových prvků zesílení podlahy minut (viz PBŘS) rozsah viz konstrukční část - nosná ocelovákonstrukce I 160-I260, HEA celková tloušťka: dle potřeby C2.1 malba SDK - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora... - systémový SDK podhled, desky White/Green mm

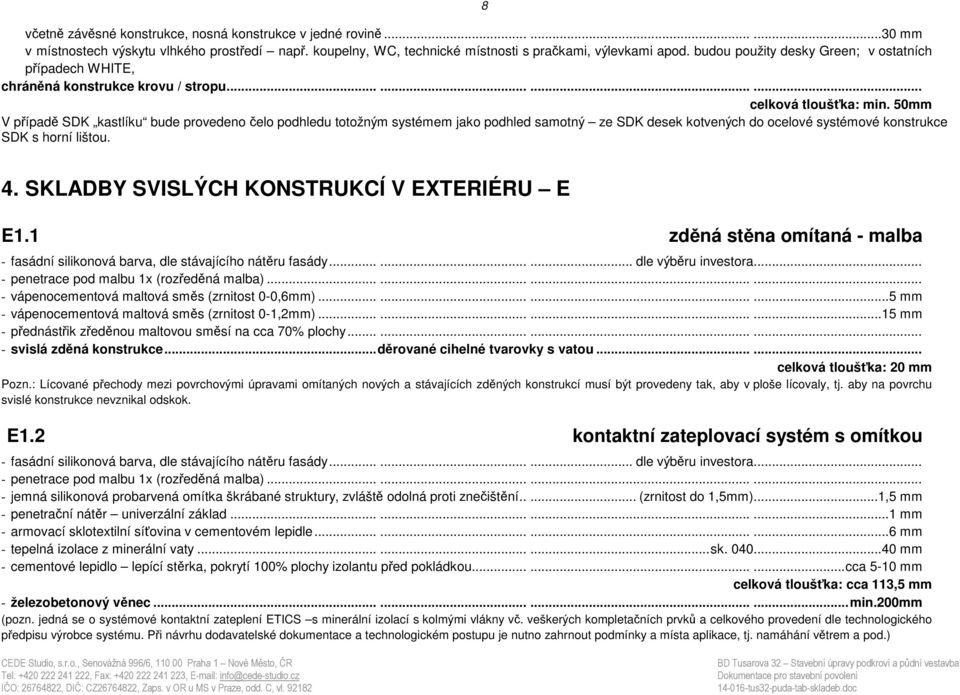

9 včetně závěsné konstrukce, nosná konstrukce v jedné rovině mm v místnostech výskytu vlhkého prostředí např. koupelny, WC, technické místnosti s pračkami, výlevkami apod. budou použity desky Green; v ostatních případech WHITE, chráněná konstrukce krovu / stropu celková tloušťka: min. 50mm V případě SDK kastlíku bude provedeno čelo podhledu totožným systémem jako podhled samotný ze SDK desek kotvených do ocelové systémové konstrukce SDK s horní lištou SKLADBY SVISLÝCH KONSTRUKCÍ V EXTERIÉRU E E1.1 zděná stěna omítaná - malba - fasádní silikonová barva, dle stávajícího nátěru fasády dle výběru investora... - vápenocementová maltová směs (zrnitost 0-0,6mm) mm - vápenocementová maltová směs (zrnitost 0-1,2mm) mm - přednástřik zředěnou maltovou směsí na cca 70% plochy svislá zděná konstrukce... děrované cihelné tvarovky s vatou celková tloušťka: 20 mm Pozn.: Lícované přechody mezi povrchovými úpravami omítaných nových a stávajících zděných konstrukcí musí být provedeny tak, aby v ploše lícovaly, tj. aby na povrchu svislé konstrukce nevznikal odskok. E1.2 kontaktní zateplovací systém s omítkou - fasádní silikonová barva, dle stávajícího nátěru fasády dle výběru investora... - jemná silikonová probarvená omítka škrábané struktury, zvláště odolná proti znečištění..... (zrnitost do 1,5mm)...1,5 mm - penetrační nátěr univerzální základ mm - armovací sklotextilní síťovina v cementovém lepidle mm - tepelná izolace z minerální vaty sk mm - cementové lepidlo lepící stěrka, pokrytí 100% plochy izolantu před pokládkou cca 5-10 mm celková tloušťka: cca 113,5 mm - železobetonový věnec min.200mm (pozn. jedná se o systémové kontaktní zateplení ETICS s minerální izolací s kolmými vlákny vč. veškerých kompletačních prvků a celkového provedení dle technologického předpisu výrobce systému. Při návrhu dodavatelské dokumentace a technologickém postupu je nutno zahrnout podmínky a místa aplikace, tj. namáhání větrem a pod.)

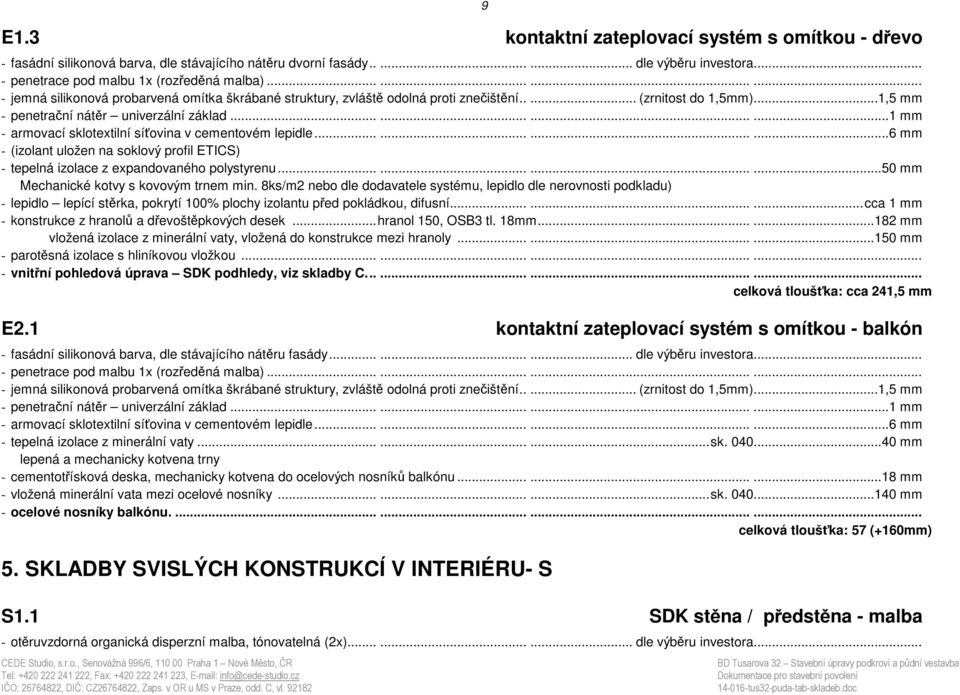

10 E1.3 kontaktní zateplovací systém s omítkou - dřevo - fasádní silikonová barva, dle stávajícího nátěru dvorní fasády dle výběru investora... - jemná silikonová probarvená omítka škrábané struktury, zvláště odolná proti znečištění..... (zrnitost do 1,5mm)...1,5 mm - penetrační nátěr univerzální základ mm - armovací sklotextilní síťovina v cementovém lepidle mm - (izolant uložen na soklový profil ETICS) - tepelná izolace z expandovaného polystyrenu mm Mechanické kotvy s kovovým trnem min. 8ks/m2 nebo dle dodavatele systému, lepidlo dle nerovnosti podkladu) - lepidlo lepící stěrka, pokrytí 100% plochy izolantu před pokládkou, difusní cca 1 mm - konstrukce z hranolů a dřevoštěpkových desek... hranol 150, OSB3 tl. 18mm mm vložená izolace z minerální vaty, vložená do konstrukce mezi hranoly mm - parotěsná izolace s hliníkovou vložkou vnitřní pohledová úprava SDK podhledy, viz skladby C celková tloušťka: cca 241,5 mm E2.1 kontaktní zateplovací systém s omítkou - balkón - fasádní silikonová barva, dle stávajícího nátěru fasády dle výběru investora... - jemná silikonová probarvená omítka škrábané struktury, zvláště odolná proti znečištění..... (zrnitost do 1,5mm)...1,5 mm - penetrační nátěr univerzální základ mm - armovací sklotextilní síťovina v cementovém lepidle mm - tepelná izolace z minerální vaty sk mm lepená a mechanicky kotvena trny - cementotřísková deska, mechanicky kotvena do ocelových nosníků balkónu mm - vložená minerální vata mezi ocelové nosníky sk mm - ocelové nosníky balkónu celková tloušťka: 57 (+160mm) 5. SKLADBY SVISLÝCH KONSTRUKCÍ V INTERIÉRU- S 9 S1.1 SDK stěna / předstěna - malba - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora...

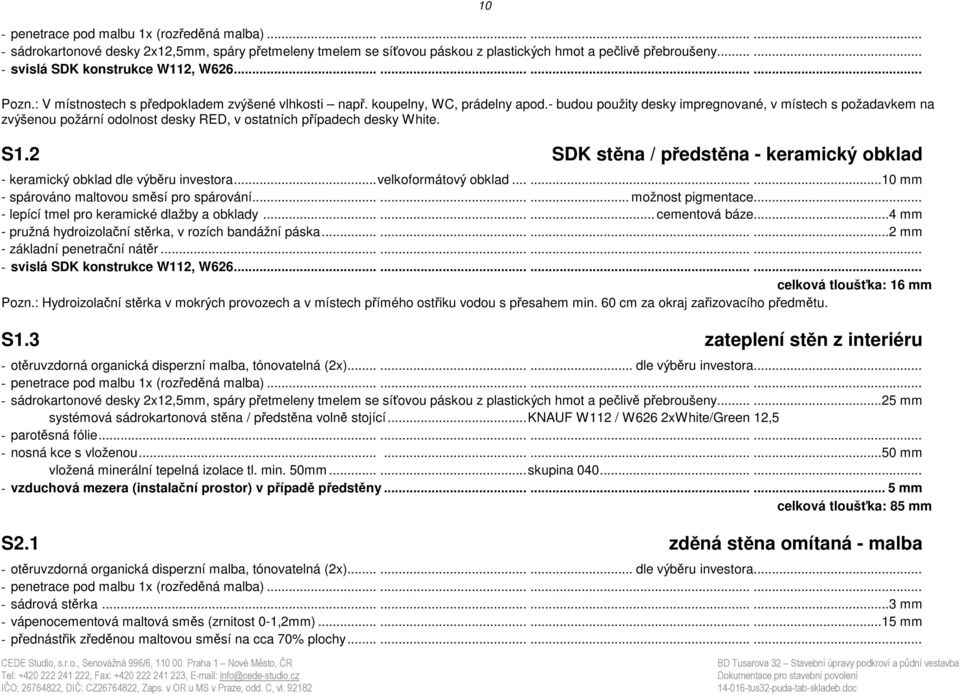

11 - sádrokartonové desky 2x12,5mm, spáry přetmeleny tmelem se síťovou páskou z plastických hmot a pečlivě přebroušeny svislá SDK konstrukce W112, W Pozn.: V místnostech s předpokladem zvýšené vlhkosti např. koupelny, WC, prádelny apod.- budou použity desky impregnované, v místech s požadavkem na zvýšenou požární odolnost desky RED, v ostatních případech desky White. S1.2 SDK stěna / předstěna - keramický obklad - keramický obklad dle výběru investora... velkoformátový obklad mm - spárováno maltovou směsí pro spárování možnost pigmentace... - lepící tmel pro keramické dlažby a obklady cementová báze...4 mm - pružná hydroizolační stěrka, v rozích bandážní páska mm - základní penetrační nátěr svislá SDK konstrukce W112, W celková tloušťka: 16 mm Pozn.: Hydroizolační stěrka v mokrých provozech a v místech přímého ostřiku vodou s přesahem min. 60 cm za okraj zařizovacího předmětu. S1.3 zateplení stěn z interiéru - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora... - sádrokartonové desky 2x12,5mm, spáry přetmeleny tmelem se síťovou páskou z plastických hmot a pečlivě přebroušeny mm systémová sádrokartonová stěna / předstěna volně stojící... KNAUF W112 / W626 2xWhite/Green 12,5 - parotěsná fólie nosná kce s vloženou mm vložená minerální tepelná izolace tl. min. 50mm skupina vzduchová mezera (instalační prostor) v případě předstěny mm celková tloušťka: 85 mm S2.1 zděná stěna omítaná - malba - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora... - sádrová stěrka mm - vápenocementová maltová směs (zrnitost 0-1,2mm) mm - přednástřik zředěnou maltovou směsí na cca 70% plochy

12 11 - svislá zděná konstrukce... děrované cihelné tvarovky celková tloušťka: 18 mm Pozn.: Lícované přechody mezi povrchovými úpravami omítaných zděných konstrukcí a betonových konstrukcí musí být provedeny tak, aby v ploše lícovaly, tj. aby na povrchu svislé konstrukce nevznikal odskok. Napojení na ŽB konstrukce bude provedeno s nutou 10x10mm. Drážky a prostupy po instalacích budou plně zahozeny maltou a následně povrchově zarovnány s lícem omítané konstrukce organickou stěrkou nebo vápenocementovou maltovou směsí zrnitosti 0-0,6mm (dle typu konstrukce). S2.2 zděná stěna - keramický obklad - keramický obklad dle výběru investora mm - spárováno maltovou směsí pro spárování možnost pigmentace... - lepící tmel pro keramické dlažby a obklady cementová báze...4 mm - pružná hydroizolační stěrka, v rozích bandážní páska mm - základní penetrační nátěr vápenocementová maltová směs (zrnitost 0-1,2mm) mm - přednástřik zředěnou maltovou směsí na cca 70% plochy svislá zděná konstrukce celková tloušťka: 31 mm Pozn.: Hydroizolační stěrka v mokrých provozech a v místech přímého ostřiku vodou s přesahem min. 60 cm za okraj zařizovacího předmětu. S2.3 zděná stěna původní - malba - otěruvzdorná organická disperzní malba, tónovatelná (2x) dle výběru investora... - sádrová stěrka mm - vyrovnávací vápeno-sádrová omítka min. 5 mm - stávající omítaná zděná stěna, oškrábaná a zbavená mastnost celková tloušťka: 8 mm Pozn.: Lícované přechody mezi povrchovými úpravami omítaných zděných konstrukcí a betonových konstrukcí musí být provedeny tak, aby v ploše lícovaly, tj. aby na povrchu svislé konstrukce nevznikal odskok. Napojení na ŽB konstrukce bude provedeno s nutou 10x10mm. Drážky a prostupy po instalacích budou plně zahozeny maltou a následně povrchově zarovnány s lícem omítané konstrukce organickou stěrkou nebo vápenocementovou maltovou směsí zrnitosti 0-0,6mm (dle typu konstrukce). S2.4 zděná stěna hrubě omítaná - vápenocementová maltová směs (zrnitost 0-1,2mm) mm - přednástřik zředěnou maltovou směsí na cca 70% plochy

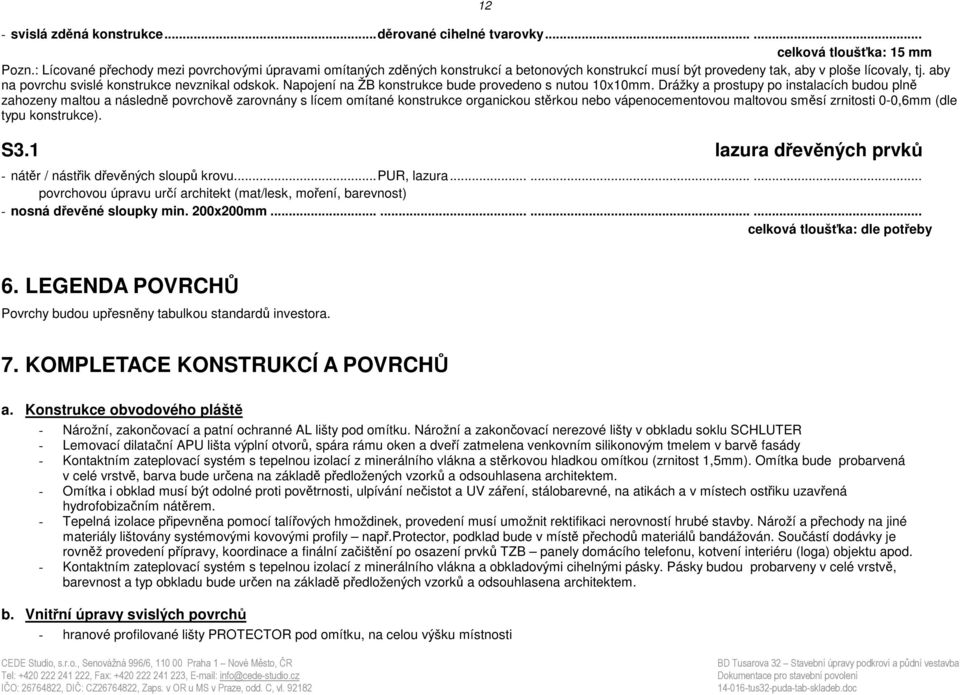

13 12 - svislá zděná konstrukce... děrované cihelné tvarovky celková tloušťka: 15 mm Pozn.: Lícované přechody mezi povrchovými úpravami omítaných zděných konstrukcí a betonových konstrukcí musí být provedeny tak, aby v ploše lícovaly, tj. aby na povrchu svislé konstrukce nevznikal odskok. Napojení na ŽB konstrukce bude provedeno s nutou 10x10mm. Drážky a prostupy po instalacích budou plně zahozeny maltou a následně povrchově zarovnány s lícem omítané konstrukce organickou stěrkou nebo vápenocementovou maltovou směsí zrnitosti 0-0,6mm (dle typu konstrukce). S3.1 lazura dřevěných prvků - nátěr / nástřik dřevěných sloupů krovu... PUR, lazura povrchovou úpravu určí architekt (mat/lesk, moření, barevnost) - nosná dřevěné sloupky min. 200x200mm celková tloušťka: dle potřeby 6. LEGENDA POVRCHŮ Povrchy budou upřesněny tabulkou standardů investora. 7. KOMPLETACE KONSTRUKCÍ A POVRCHŮ a. Konstrukce obvodového pláště - Nárožní, zakončovací a patní ochranné AL lišty pod omítku. Nárožní a zakončovací nerezové lišty v obkladu soklu SCHLUTER - Lemovací dilatační APU lišta výplní otvorů, spára rámu oken a dveří zatmelena venkovním silikonovým tmelem v barvě fasády - Kontaktním zateplovací systém s tepelnou izolací z minerálního vlákna a stěrkovou hladkou omítkou (zrnitost 1,5mm). Omítka bude probarvená v celé vrstvě, barva bude určena na základě předložených vzorků a odsouhlasena architektem. - Omítka i obklad musí být odolné proti povětrnosti, ulpívání nečistot a UV záření, stálobarevné, na atikách a v místech ostřiku uzavřená hydrofobizačním nátěrem. - Tepelná izolace připevněna pomocí talířových hmoždinek, provedení musí umožnit rektifikaci nerovností hrubé stavby. Nároží a přechody na jiné materiály lištovány systémovými kovovými profily např.protector, podklad bude v místě přechodů materiálů bandážován. Součástí dodávky je rovněž provedení přípravy, koordinace a finální začištění po osazení prvků TZB panely domácího telefonu, kotvení interiéru (loga) objektu apod. - Kontaktním zateplovací systém s tepelnou izolací z minerálního vlákna a obkladovými cihelnými pásky. Pásky budou probarveny v celé vrstvě, barevnost a typ obkladu bude určen na základě předložených vzorků a odsouhlasena architektem. b. Vnitřní úpravy svislých povrchů - hranové profilované lišty PROTECTOR pod omítku, na celou výšku místnosti

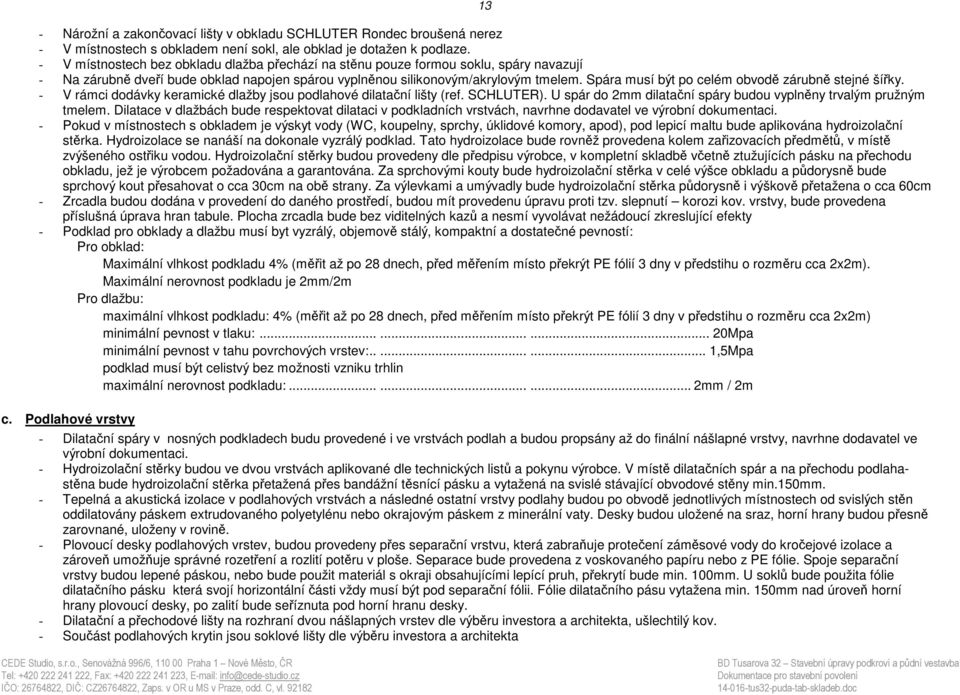

14 13 - Nárožní a zakončovací lišty v obkladu SCHLUTER Rondec broušená nerez - V místnostech s obkladem není sokl, ale obklad je dotažen k podlaze. - V místnostech bez obkladu dlažba přechází na stěnu pouze formou soklu, spáry navazují - Na zárubně dveří bude obklad napojen spárou vyplněnou silikonovým/akrylovým tmelem. Spára musí být po celém obvodě zárubně stejné šířky. - V rámci dodávky keramické dlažby jsou podlahové dilatační lišty (ref. SCHLUTER). U spár do 2mm dilatační spáry budou vyplněny trvalým pružným tmelem. Dilatace v dlažbách bude respektovat dilataci v podkladních vrstvách, navrhne dodavatel ve výrobní dokumentaci. - Pokud v místnostech s obkladem je výskyt vody (WC, koupelny, sprchy, úklidové komory, apod), pod lepicí maltu bude aplikována hydroizolační stěrka. Hydroizolace se nanáší na dokonale vyzrálý podklad. Tato hydroizolace bude rovněž provedena kolem zařizovacích předmětů, v místě zvýšeného ostřiku vodou. Hydroizolační stěrky budou provedeny dle předpisu výrobce, v kompletní skladbě včetně ztužujících pásku na přechodu obkladu, jež je výrobcem požadována a garantována. Za sprchovými kouty bude hydroizolační stěrka v celé výšce obkladu a půdorysně bude sprchový kout přesahovat o cca 30cm na obě strany. Za výlevkami a umývadly bude hydroizolační stěrka půdorysně i výškově přetažena o cca 60cm - Zrcadla budou dodána v provedení do daného prostředí, budou mít provedenu úpravu proti tzv. slepnutí korozi kov. vrstvy, bude provedena příslušná úprava hran tabule. Plocha zrcadla bude bez viditelných kazů a nesmí vyvolávat nežádoucí zkreslující efekty - Podklad pro obklady a dlažbu musí byt vyzrálý, objemově stálý, kompaktní a dostatečné pevností: Pro obklad: Maximální vlhkost podkladu 4% (měřit až po 28 dnech, před měřením místo překrýt PE fólií 3 dny v předstihu o rozměru cca 2x2m). Maximální nerovnost podkladu je 2mm/2m Pro dlažbu: maximální vlhkost podkladu: 4% (měřit až po 28 dnech, před měřením místo překrýt PE fólií 3 dny v předstihu o rozměru cca 2x2m) minimální pevnost v tlaku: Mpa minimální pevnost v tahu povrchových vrstev: ,5Mpa podklad musí být celistvý bez možnosti vzniku trhlin maximální nerovnost podkladu: mm / 2m c. Podlahové vrstvy - Dilatační spáry v nosných podkladech budu provedené i ve vrstvách podlah a budou propsány až do finální nášlapné vrstvy, navrhne dodavatel ve výrobní dokumentaci. - Hydroizolační stěrky budou ve dvou vrstvách aplikované dle technických listů a pokynu výrobce. V místě dilatačních spár a na přechodu podlahastěna bude hydroizolační stěrka přetažená přes bandážní těsnící pásku a vytažená na svislé stávající obvodové stěny min.150mm. - Tepelná a akustická izolace v podlahových vrstvách a následné ostatní vrstvy podlahy budou po obvodě jednotlivých místnostech od svislých stěn oddilatovány páskem extrudovaného polyetylénu nebo okrajovým páskem z minerální vaty. Desky budou uložené na sraz, horní hrany budou přesně zarovnané, uloženy v rovině. - Plovoucí desky podlahových vrstev, budou provedeny přes separační vrstvu, která zabraňuje protečení záměsové vody do kročejové izolace a zároveň umožňuje správné rozetření a rozlití potěru v ploše. Separace bude provedena z voskovaného papíru nebo z PE fólie. Spoje separační vrstvy budou lepené páskou, nebo bude použit materiál s okraji obsahujícími lepící pruh, překrytí bude min. 100mm. U soklů bude použita fólie dilatačního pásku která svojí horizontální části vždy musí být pod separační fólii. Fólie dilatačního pásu vytažena min. 150mm nad úroveň horní hrany plovoucí desky, po zalití bude seříznuta pod horní hranu desky. - Dilatační a přechodové lišty na rozhraní dvou nášlapných vrstev dle výběru investora a architekta, ušlechtilý kov. - Součást podlahových krytin jsou soklové lišty dle výběru investora a architekta

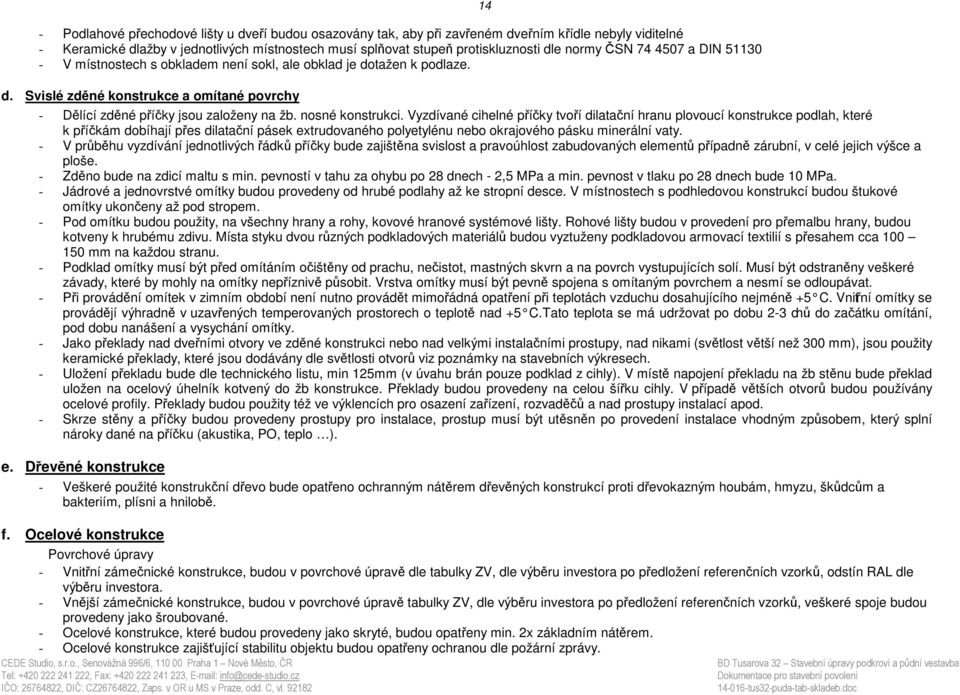

15 - Podlahové přechodové lišty u dveří budou osazovány tak, aby při zavřeném dveřním křídle nebyly viditelné - Keramické dlažby v jednotlivých místnostech musí splňovat stupeň protiskluznosti dle normy ČSN a DIN V místnostech s obkladem není sokl, ale obklad je dotažen k podlaze. d. Svislé zděné konstrukce a omítané povrchy 14 - Dělící zděné příčky jsou založeny na žb. nosné konstrukci. Vyzdívané cihelné příčky tvoří dilatační hranu plovoucí konstrukce podlah, které k příčkám dobíhají přes dilatační pásek extrudovaného polyetylénu nebo okrajového pásku minerální vaty. - V průběhu vyzdívání jednotlivých řádků příčky bude zajištěna svislost a pravoúhlost zabudovaných elementů případně zárubní, v celé jejich výšce a ploše. - Zděno bude na zdicí maltu s min. pevností v tahu za ohybu po 28 dnech - 2,5 MPa a min. pevnost v tlaku po 28 dnech bude 10 MPa. - Jádrové a jednovrstvé omítky budou provedeny od hrubé podlahy až ke stropní desce. V místnostech s podhledovou konstrukcí budou štukové omítky ukončeny až pod stropem. - Pod omítku budou použity, na všechny hrany a rohy, kovové hranové systémové lišty. Rohové lišty budou v provedení pro přemalbu hrany, budou kotveny k hrubému zdivu. Místa styku dvou různých podkladových materiálů budou vyztuženy podkladovou armovací textilií s přesahem cca mm na každou stranu. - Podklad omítky musí být před omítáním očištěny od prachu, nečistot, mastných skvrn a na povrch vystupujících solí. Musí být odstraněny veškeré závady, které by mohly na omítky nepříznivě působit. Vrstva omítky musí být pevně spojena s omítaným povrchem a nesmí se odloupávat. - Při provádění omítek v zimním období není nutno provádět mimořádná opatření při teplotách vzduchu dosahujícího nejméně +5 C. Vnitřní omítky se provádějí výhradně v uzavřených temperovaných prostorech o teplotě nad +5 C.Tato teplota se má udržovat po dobu 2-3 dnů do začátku omítání, pod dobu nanášení a vysychání omítky. - Jako překlady nad dveřními otvory ve zděné konstrukci nebo nad velkými instalačními prostupy, nad nikami (světlost větší než 300 mm), jsou použity keramické překlady, které jsou dodávány dle světlosti otvorů viz poznámky na stavebních výkresech. - Uložení překladu bude dle technického listu, min 125mm (v úvahu brán pouze podklad z cihly). V místě napojení překladu na žb stěnu bude překlad uložen na ocelový úhelník kotvený do žb konstrukce. Překlady budou provedeny na celou šířku cihly. V případě větších otvorů budou používány ocelové profily. Překlady budou použity též ve výklencích pro osazení zařízení, rozvaděčů a nad prostupy instalací apod. - Skrze stěny a příčky budou provedeny prostupy pro instalace, prostup musí být utěsněn po provedení instalace vhodným způsobem, který splní nároky dané na příčku (akustika, PO, teplo ). e. Dřevěné konstrukce - Veškeré použité konstrukční dřevo bude opatřeno ochranným nátěrem dřevěných konstrukcí proti dřevokazným houbám, hmyzu, škůdcům a bakteriím, plísni a hnilobě. f. Ocelové konstrukce Povrchové úpravy - Vnitřní zámečnické konstrukce, budou v povrchové úpravě dle tabulky ZV, dle výběru investora po předložení referenčních vzorků, odstín RAL dle výběru investora. - Vnější zámečnické konstrukce, budou v povrchové úpravě tabulky ZV, dle výběru investora po předložení referenčních vzorků, veškeré spoje budou provedeny jako šroubované. - Ocelové konstrukce, které budou provedeny jako skryté, budou opatřeny min. 2x základním nátěrem. - Ocelové konstrukce zajišťující stabilitu objektu budou opatřeny ochranou dle požární zprávy.

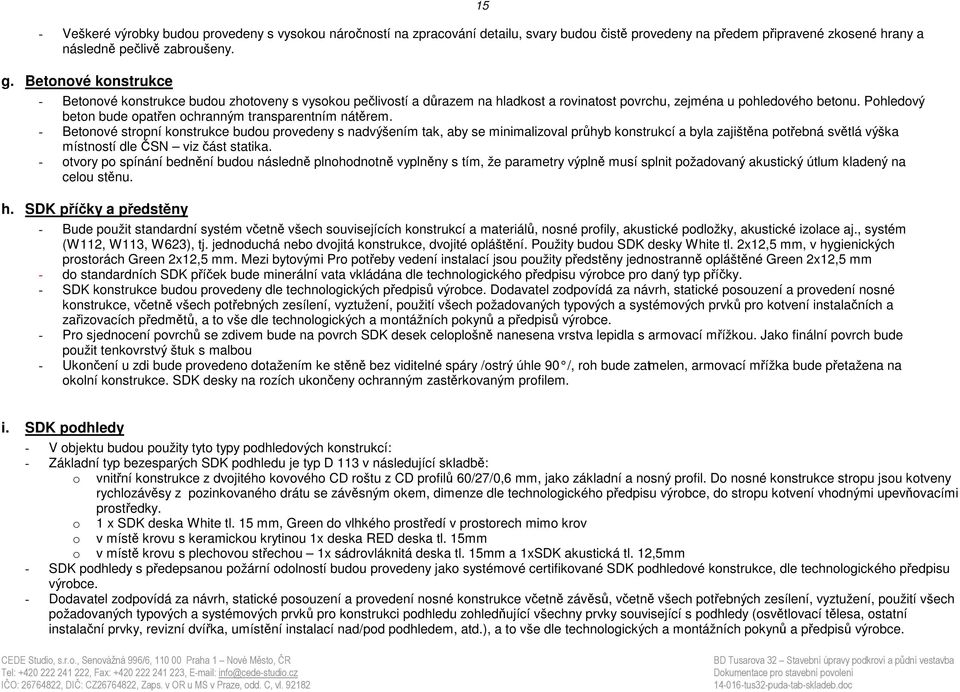

16 15 - Veškeré výrobky budou provedeny s vysokou náročností na zpracování detailu, svary budou čistě provedeny na předem připravené zkosené hrany a následně pečlivě zabroušeny. g. Betonové konstrukce - Betonové konstrukce budou zhotoveny s vysokou pečlivostí a důrazem na hladkost a rovinatost povrchu, zejména u pohledového betonu. Pohledový beton bude opatřen ochranným transparentním nátěrem. - Betonové stropní konstrukce budou provedeny s nadvýšením tak, aby se minimalizoval průhyb konstrukcí a byla zajištěna potřebná světlá výška místností dle ČSN viz část statika. - otvory po spínání bednění budou následně plnohodnotně vyplněny s tím, že parametry výplně musí splnit požadovaný akustický útlum kladený na celou stěnu. h. SDK příčky a předstěny - Bude použit standardní systém včetně všech souvisejících konstrukcí a materiálů, nosné profily, akustické podložky, akustické izolace aj., systém (W112, W113, W623), tj. jednoduchá nebo dvojitá konstrukce, dvojité opláštění. Použity budou SDK desky White tl. 2x12,5 mm, v hygienických prostorách Green 2x12,5 mm. Mezi bytovými Pro potřeby vedení instalací jsou použity předstěny jednostranně opláštěné Green 2x12,5 mm - do standardních SDK příček bude minerální vata vkládána dle technologického předpisu výrobce pro daný typ příčky. - SDK konstrukce budou provedeny dle technologických předpisů výrobce. Dodavatel zodpovídá za návrh, statické posouzení a provedení nosné konstrukce, včetně všech potřebných zesílení, vyztužení, použití všech požadovaných typových a systémových prvků pro kotvení instalačních a zařizovacích předmětů, a to vše dle technologických a montážních pokynů a předpisů výrobce. - Pro sjednocení povrchů se zdivem bude na povrch SDK desek celoplošně nanesena vrstva lepidla s armovací mřížkou. Jako finální povrch bude použit tenkovrstvý štuk s malbou - Ukončení u zdi bude provedeno dotažením ke stěně bez viditelné spáry /ostrý úhle 90 /, roh bude zatmelen, armovací mřížka bude přetažena na okolní konstrukce. SDK desky na rozích ukončeny ochranným zastěrkovaným profilem. i. SDK podhledy - V objektu budou použity tyto typy podhledových konstrukcí: - Základní typ bezesparých SDK podhledu je typ D 113 v následující skladbě: o vnitřní konstrukce z dvojitého kovového CD roštu z CD profilů 60/27/0,6 mm, jako základní a nosný profil. Do nosné konstrukce stropu jsou kotveny rychlozávěsy z pozinkovaného drátu se závěsným okem, dimenze dle technologického předpisu výrobce, do stropu kotvení vhodnými upevňovacími prostředky. o 1 x SDK deska White tl. 15 mm, Green do vlhkého prostředí v prostorech mimo krov o v místě krovu s keramickou krytinou 1x deska RED deska tl. 15mm o v místě krovu s plechovou střechou 1x sádrovláknitá deska tl. 15mm a 1xSDK akustická tl. 12,5mm - SDK podhledy s předepsanou požární odolností budou provedeny jako systémové certifikované SDK podhledové konstrukce, dle technologického předpisu výrobce. - Dodavatel zodpovídá za návrh, statické posouzení a provedení nosné konstrukce včetně závěsů, včetně všech potřebných zesílení, vyztužení, použití všech požadovaných typových a systémových prvků pro konstrukci podhledu zohledňující všechny prvky související s podhledy (osvětlovací tělesa, ostatní instalační prvky, revizní dvířka, umístění instalací nad/pod podhledem, atd.), a to vše dle technologických a montážních pokynů a předpisů výrobce.

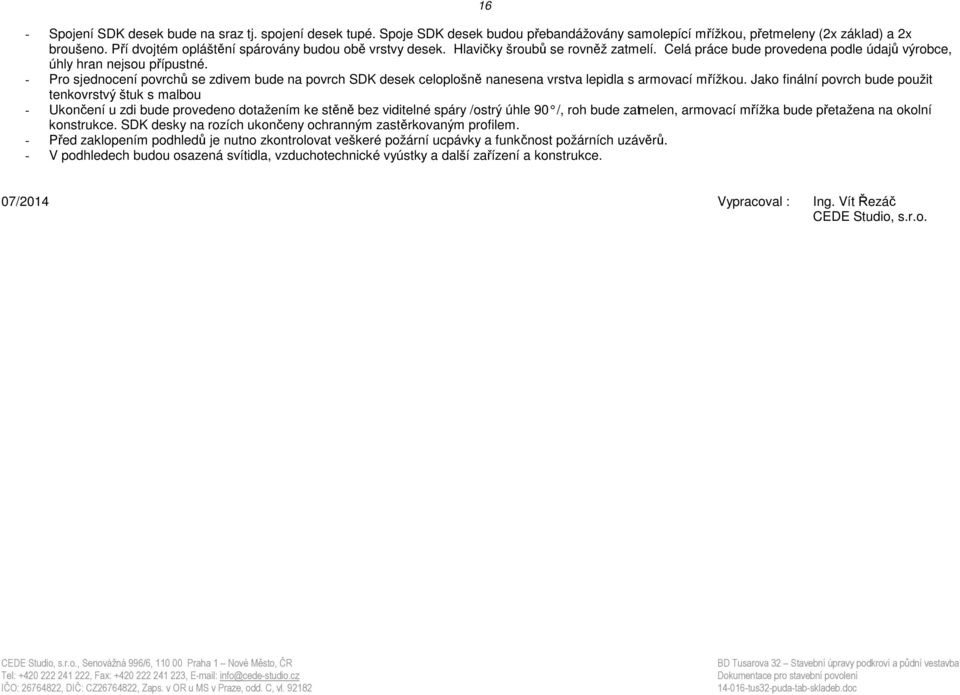

17 16 - Spojení SDK desek bude na sraz tj. spojení desek tupé. Spoje SDK desek budou přebandážovány samolepící mřížkou, přetmeleny (2x základ) a 2x broušeno. Pří dvojtém opláštění spárovány budou obě vrstvy desek. Hlavičky šroubů se rovněž zatmelí. Celá práce bude provedena podle údajů výrobce, úhly hran nejsou přípustné. - Pro sjednocení povrchů se zdivem bude na povrch SDK desek celoplošně nanesena vrstva lepidla s armovací mřížkou. Jako finální povrch bude použit tenkovrstvý štuk s malbou - Ukončení u zdi bude provedeno dotažením ke stěně bez viditelné spáry /ostrý úhle 90 /, roh bude zatmelen, armovací mřížka bude přetažena na okolní konstrukce. SDK desky na rozích ukončeny ochranným zastěrkovaným profilem. - Před zaklopením podhledů je nutno zkontrolovat veškeré požární ucpávky a funkčnost požárních uzávěrů. - V podhledech budou osazená svítidla, vzduchotechnické vyústky a další zařízení a konstrukce. 07/2014 Vypracoval : Ing. Vít Řezáč CEDE Studio, s.r.o.
