1

2

3 PROJEKTOVÁ DOKUMENTACE K ZADÁNÍ A PROVEDENÍ STAVBY ÚVODNÍ ÚDAJE STAVEBNÍK: Nad Kazankou 230 Praha 7 - Trója GENERÁLNÍ PROJEKTANT:. Dykova 1, 101 Praha 10 IČO : DIČ : CZ tel., fax ARCHITEKT A ZODP. PROJEKTANT: Ing. arch. Pavla Melková, autorizace: ČKA č Ing. arch. Miroslav Cikán, autorizace ČKA č SPOLUPRÁCE: Ing. Pavel Košťálek STAVBA: ZATEPLENÍ ŠKOLKY A SOUVISEJÍCÍ OPRAVY MÍSTO STAVBY: Nad Kazankou 230/96 Praha 7 Trója ÚČEL OBJEKTU Objekt slouží jako úřad městské části Praha Trója (1.NP), školka (2.-4.NP) a malý podkrovní byt (5.-6.NP) 1/20

4 STÁVAJÍCÍ STAV dům Původně rodinná vila inž. arch. Oldřich Brabce byla postavena v letech V dnešním 1.NP (v původních plánech podzemí ) byl podružný vchod do domu a převážně technické místnosti jako kuchyně, prádelna, žehlírna, úschovna květin, sklepy. Hlavní vchod do domu byl ve 2.NP (v původních plánech přízemí ) z ulice Nad Kazankou. Byly zde reprezentativní prostory jako rozlehlý obývací pokoj a jídelna. Z jídelny se dalo vyjít na velkou jižní terasu s výhledem do zahrady. 3.NP podlaží byla soukromá část domu se 3 ložnicemi oblékárnou, 2 pokoji, 2 malými a jedním velkým balkónem. 4.NP nazývané již jako podkroví sloužilo k relaxaci. Byl zde výstup na prostornou terasu s bazénem a s krásným výhledem do zahrady a okolí. 5. a 6.NP sloužilo jako půda. zahrada Dům je v zahradě umístěn zhruba na ose sever-jih, a to na severní straně při ulici Nad Kazankou, odkud byl hlavní přístup do domu. V zahradě byl ve východní části umístěn tenisový kurt. Protože je zahrada v mírném svahu, byl kurt zapuštěn do terénu a po obvodu byla vyzděna kamenná zeď z opuky s pískovcovými opěráky. Zeď chrání před deštěm betonová koruna s okapovým nosem. Zeď se kaskádovitě zvyšuje od jihu k severu od cca 1m na 3m. V severní zdi je grotta. Stopy po vile lze najít i v: Svoboda Noll Havlová Praha str.: psi troja 07w /p_architekt.asp?c=a061016_165326_p_architekt_wag pdf Podklady archiv ÚMČP 7, 2012 recherche MCA 6/2012 Jan E. Svoboda, Jindřich Noll, Ester Havlová : Praha , kapitoly o meziválečné architektuře. Str. 102 Popis technického stavu je detailně popsán v samostatné části: průzkumy 2/20

5 NÁVRH OPRAV Opravy byly rozděleny do několika skupin objektů, které lze realizovat nezávisle. Objekty (některé rozděleny do podskupin): O1 zateplení střechy O2 zateplení části fasády a její celková oprava O3 opravy balkónů a teras O4 opravy okolí domu O5 půdní byt O1 zateplení střechy stav: střešní krytina (bobrovka) je ve výborném stavu, střecha není zateplená. Krokve jsou v oblasti střechy průřezu 100/150, v oblasti vikýřů 80/200. Ze strany interieru jsou na krokve natlučena prkna s heraklitem v tloušťce max. 50mm, potom aplikována tlustovrstvá omítka závady: - nezatepleno uniká obrovské množství tepla - nízké plechování u štítů střechy hrozí zátoky do krovu a při poryvech větru k destrukci celistvosti krytiny - rezivé a uvolněné svorky hromosvodu návrh oprav: - krytinu opatrně sejmout uskladnit na vhodném místě (uchovat pro znovupoužití) - vytrhat kontralatě - krokve a rub dřevěného podhledu očistit a impregnovat Bochemitem Forte 2x - provést skladbu střechy SS01/SS02 - střešní plechování vše v mědi - oprava stávajícího hromosvodu dotčeného zateplením střechy - navrácení původní krytiny 3/20

6 O2 zateplení části fasády a její celková oprava stav: původní tlustovrstvá škrábaná probarvená omítka je natřená šedou omyvatelnou fasádní barvou. Fasáda je ve velkých rovných plochách v celkově dobrém stavu, opadaná a rozvolněná pouze lokálně v kritických místech největších teplených mostů tlakem difúzních par z interiéru a zátoků dešťové vody například v oblasti chrličů a plechování říms. Nejohroženější místo je v oblasti kuchyně. závady: - neexistence zateplení, kritická je oblast kuchyně, kde dochází k největšímu průchodu vodních par vlivem vysoké vlhkosti a teplotě v interiéru - lokální rozvolnění a opadání omítky v rozsahu cca 10% - lokální záteky - elektroinstalační lišty přímo na fasádě - vnější plechování parapetů není doraženo až ke křivočarému ostění okna, hrozí zatýkání do interiéru, případně destrukce venkovní omítky návrh oprav na části bez zateplení: - omytí fasády tlakovou vodou - zasekání elektroinstalačních lišt do fasády - lokální vyspravení - provést skladbu V01 - sjednocení povrchu celé fasády návrh oprav na části se zateplením: - omytí fasády tlakovou vodou - zasekání elektroinstalačních lišt do fasády - lokální vyspravení - provést skladbu V02 - sjednocení povrchu celé fasády 4/20

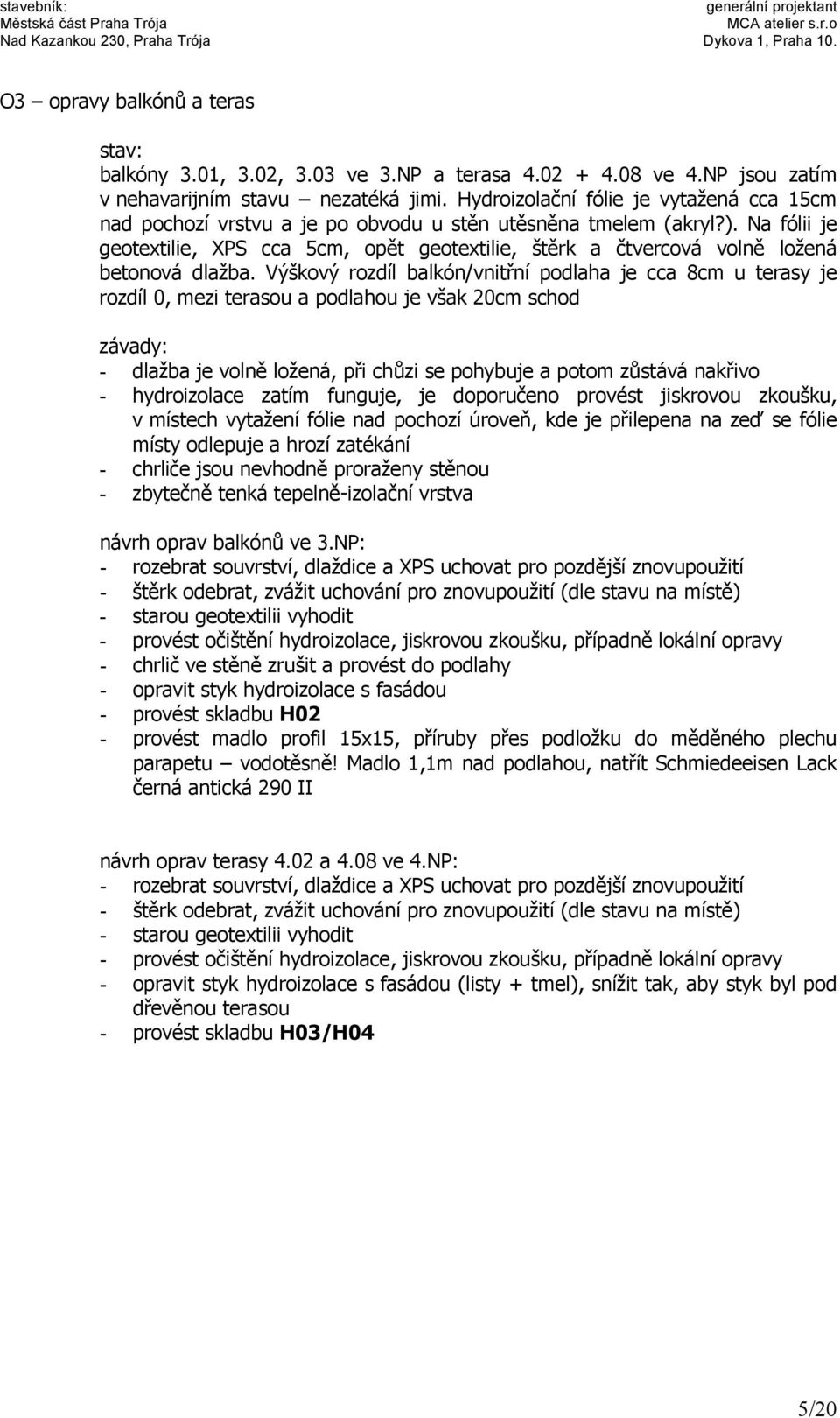

7 O3 opravy balkónů a teras stav: balkóny 3.01, 3.02, 3.03 ve 3.NP a terasa ve 4.NP jsou zatím v nehavarijním stavu nezatéká jimi. Hydroizolační fólie je vytažená cca 15cm nad pochozí vrstvu a je po obvodu u stěn utěsněna tmelem (akryl?). Na fólii je geotextilie, XPS cca 5cm, opět geotextilie, štěrk a čtvercová volně ložená betonová dlažba. Výškový rozdíl balkón/vnitřní podlaha je cca 8cm u terasy je rozdíl 0, mezi terasou a podlahou je však 20cm schod závady: - dlažba je volně ložená, při chůzi se pohybuje a potom zůstává nakřivo - hydroizolace zatím funguje, je doporučeno provést jiskrovou zkoušku, v místech vytažení fólie nad pochozí úroveň, kde je přilepena na zeď se fólie místy odlepuje a hrozí zatékání - chrliče jsou nevhodně proraženy stěnou - zbytečně tenká tepelně-izolační vrstva návrh oprav balkónů ve 3.NP: - rozebrat souvrství, dlaždice a XPS uchovat pro pozdější znovupoužití - štěrk odebrat, zvážit uchování pro znovupoužití (dle stavu na místě) - starou geotextilii vyhodit - provést očištění hydroizolace, jiskrovou zkoušku, případně lokální opravy - chrlič ve stěně zrušit a provést do podlahy - opravit styk hydroizolace s fasádou - provést skladbu H02 - provést madlo profil 15x15, příruby přes podložku do měděného plechu parapetu vodotěsně! Madlo 1,1m nad podlahou, natřít Schmiedeeisen Lack černá antická 290 II návrh oprav terasy 4.02 a 4.08 ve 4.NP: - rozebrat souvrství, dlaždice a XPS uchovat pro pozdější znovupoužití - štěrk odebrat, zvážit uchování pro znovupoužití (dle stavu na místě) - starou geotextilii vyhodit - provést očištění hydroizolace, jiskrovou zkoušku, případně lokální opravy - opravit styk hydroizolace s fasádou (listy + tmel), snížit tak, aby styk byl pod dřevěnou terasou - provést skladbu H03/H04 5/20

8 O4 opravy okolí domu stav: chodníky a schodiště kolem domu jsou pravděpodobně v celém rozsahu původně z betonu již dávno opravené a přestěrkované. Stěrka na schodišti již moc nedrží. Omítka parapetní zídky u kuchyně je zcela rozvolněná. Opuková zeď u severního vstupu do objektu má poničené spárování a korunu. Velmi nevhodně je řešeno vedení zvonkového drátu (ala Mexiko) závady: - stěrka na schodech a podestách nedrží - na podestě před hl. vstupem do úřadu chybí systém rohože na čištění obuvi vyříznout lože do podesty pro mříž + nová mříž, - opadaná omítka parapetní zídky - opuková zeď má špatné spáry a korunu - zvonkový drát návrh oprav: - před vstupem do úřadu MČ Praha Trója do schodiště vyříznout niku pro rohož (cca rozměr 500x1550x30) - schodiště s rampou očistit, přebrousit a přestěrkovat, barva dle arch. - zábradlí natřít načerno antická černá 290 II - opadanou zídku očistit, nahodit - korunu na opukové zdi demontovat, udělat novou s okapovým nosem s drážkou, zeď omýt, vyčistit, vyspárovat - zvonkový drát zasekat do chodníku a omítky, případně udělat bezdrátové spojení 6/20

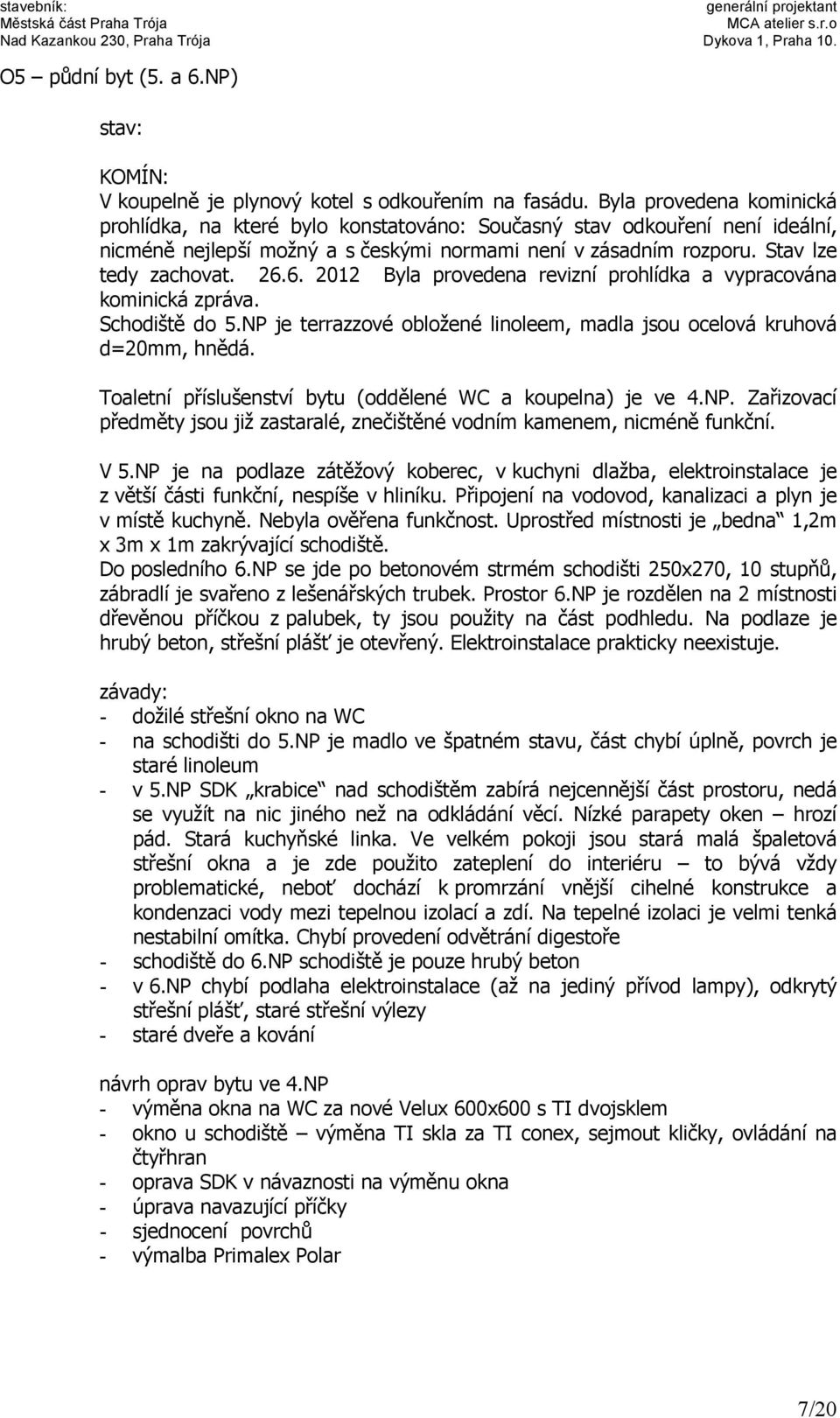

9 O5 půdní byt (5. a 6.NP) stav: KOMÍN: V koupelně je plynový kotel s odkouřením na fasádu. Byla provedena kominická prohlídka, na které bylo konstatováno: Současný stav odkouření není ideální, nicméně nejlepší možný a s českými normami není v zásadním rozporu. Stav lze tedy zachovat Byla provedena revizní prohlídka a vypracována kominická zpráva. Schodiště do 5.NP je terrazzové obložené linoleem, madla jsou ocelová kruhová d=20mm, hnědá. Toaletní příslušenství bytu (oddělené WC a koupelna) je ve 4.NP. Zařizovací předměty jsou již zastaralé, znečištěné vodním kamenem, nicméně funkční. V 5.NP je na podlaze zátěžový koberec, v kuchyni dlažba, elektroinstalace je z větší části funkční, nespíše v hliníku. Připojení na vodovod, kanalizaci a plyn je v místě kuchyně. Nebyla ověřena funkčnost. Uprostřed místnosti je bedna 1,2m x 3m x 1m zakrývající schodiště. Do posledního 6.NP se jde po betonovém strmém schodišti 250x270, 10 stupňů, zábradlí je svařeno z lešenářských trubek. Prostor 6.NP je rozdělen na 2 místnosti dřevěnou příčkou z palubek, ty jsou použity na část podhledu. Na podlaze je hrubý beton, střešní plášť je otevřený. Elektroinstalace prakticky neexistuje. závady: - dožilé střešní okno na WC - na schodišti do 5.NP je madlo ve špatném stavu, část chybí úplně, povrch je staré linoleum - v 5.NP SDK krabice nad schodištěm zabírá nejcennější část prostoru, nedá se využít na nic jiného než na odkládání věcí. Nízké parapety oken hrozí pád. Stará kuchyňské linka. Ve velkém pokoji jsou stará malá špaletová střešní okna a je zde použito zateplení do interiéru to bývá vždy problematické, neboť dochází k promrzání vnější cihelné konstrukce a kondenzaci vody mezi tepelnou izolací a zdí. Na tepelné izolaci je velmi tenká nestabilní omítka. Chybí provedení odvětrání digestoře - schodiště do 6.NP schodiště je pouze hrubý beton - v 6.NP chybí podlaha elektroinstalace (až na jediný přívod lampy), odkrytý střešní plášť, staré střešní výlezy - staré dveře a kování návrh oprav bytu ve 4.NP - výměna okna na WC za nové Velux 600x600 s TI dvojsklem - okno u schodiště výměna TI skla za TI conex, sejmout kličky, ovládání na čtyřhran - oprava SDK v návaznosti na výměnu okna - úprava navazující příčky - sjednocení povrchů - výmalba Primalex Polar 7/20

10 návrh oprav schodiště do 5.NP - strhání linolea - vyspravení stěrkou do roviny - nalepení dřevěného obložení 15mm MDF (3mm dubová dýha) s masivním dubovým nákližkem - finalizace PU lakem Bona Traffic - madlo po celé délce (kruhová tyč D 20 mm ocel, černá barva, Antik 290/2) - zábradlíčko po levé straně při nástupu na schodiště výška 900mm (ostrohranná tyčovina 15x15 mm, madlo 15 mm) výmalba návrh oprav 5.NP - snížení záklopu schodiště na max 75 cm nad podlahou (využití jako stůl), horní deska bude Cetrisová tl. 25mm - demontáž a montáž kuchyňky - průpich střechy pro odvětrání kuchyňského sporáku digestoří (průměr 150mm), svod kondenzátu do odpadu dřezu (zasekat do stěny) - nová digestoř - kontrola, případné lokální opravy elektroinstalace (např. digestoř, ) - výměna za bezpečnostní sklo Conex, ovládání na 4 hran bez kličky - výměna dveří (dveře nové Sapeli Standart, model 10, bílé hladké) + bez prahů, kování Rostex Standard chrom včetně zámků a cylindrických vložek a klíčů, - nátěr zárubní bílá - 1 nová ocelová zárubeň 800/1970/P výměna za 600/1970/L, včetně dveří Sapeli Standart, model 10, bílé hladké, kování, zámku, klíče, nátěr bílý - nová podlaha, cementová vyrovnávací samonivelační stěrka tl 5mm, 5mm Mirelon, plovoucí parket na zámky, tl. 15 mm, nášlapná vrstva dýha dub 3 mm. Přebrousit, finalizace vodouředitelným lakem Bona Traffic - výmalba Primalex Polar návrh oprav schodiště do 6.NP - provedení dřevěného obložení (dub masív lak ) - madlo po celé délce (kruhová tyč D 20 mm černá) - osvětlení - výmalba Primalex Polar návrh oprav 6.NP - strhání dřevěného palubkového obložení - provedení SDK stěn a podhledu podkroví - nové dveře Sapeli Standart, model 10, bílé hladké včetně ocelové zárubně, kování Rostex Standard chrom, zámek, cylindrický zámek s vložkou a klíčem - nová podlaha, cementová vyrovnávací samonivelační stěrka tl 5mm, 5mm Mirelon, plovoucí parket na zámky, tl 15 mm, nášlapná vrstva dýha dub 3 mm. Přebrousit, finalizace vodouředitelným lakem Bona Traffic - elektroinstalace, 6ks nových dvouzásuvek, 2 vypínače + 1 schodišťový, 3 nástropní svítidla - výměna 2 střešních výlezů za střešní okna Velux 600x600 s TI dvojsklem - výmalba, Primalex Polar 8/20

11 ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN a STN Teplo 2007 Název úlohy : stěna nezateplená Zpracovatel : NA Zakázka : Trója - školka Datum : KONTROLNÍ TISK VSTUPNÍCH DAT : Typ hodnocené konstrukce : Korekce součinitele prostupu du : Stěna W/m2K Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Omítka vápenoc Zdivo CP Omítka vápenoc Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet kondenzace a povrch. teplot Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet kondenzace a povrch. teplot Rse : 0.13 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 24.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % TISK VÝSLEDKŮ VYŠETŘOVÁNÍ : Tepelný odpor a součinitel prostupu tepla dle ČSN EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : 0.56 m2k/w 1.36 W/m2K Součinitel prostupu zabudované kce U,kc : 1.38 / 1.41 / 1.46 / 1.56 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou dle poznámek k čl. B.9.2 v ČSN Difuzní odpor konstrukce ZpT : 2.6E+0010 m/s Teplotní útlum konstrukce Ny* : 60.0 Fázový posun teplotního kmitu Psi* : 15.0 h Teplota vnitřního povrchu a teplotní faktor dle ČSN a ČSN EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : Difuze vodní páry v návrhových podmínkách a bilance vlhkosti dle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a tlaků v návrhových okrajových podmínkách: rozhraní: i e tepl.[c]: p [Pa]: p,sat [Pa]: Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. 9/20

12 Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/m2s] E E-0008 Celoroční bilance vlhkosti: Množství zkondenzované vodní páry Mc,a: kg/m2,rok Množství vypařitelné vodní páry Mev,a: kg/m2,rok Ke kondenzaci dochází při venkovní teplotě nižší než 0.0 C. Poznámka: Hodnocení difuze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. STOP, Teplo /20

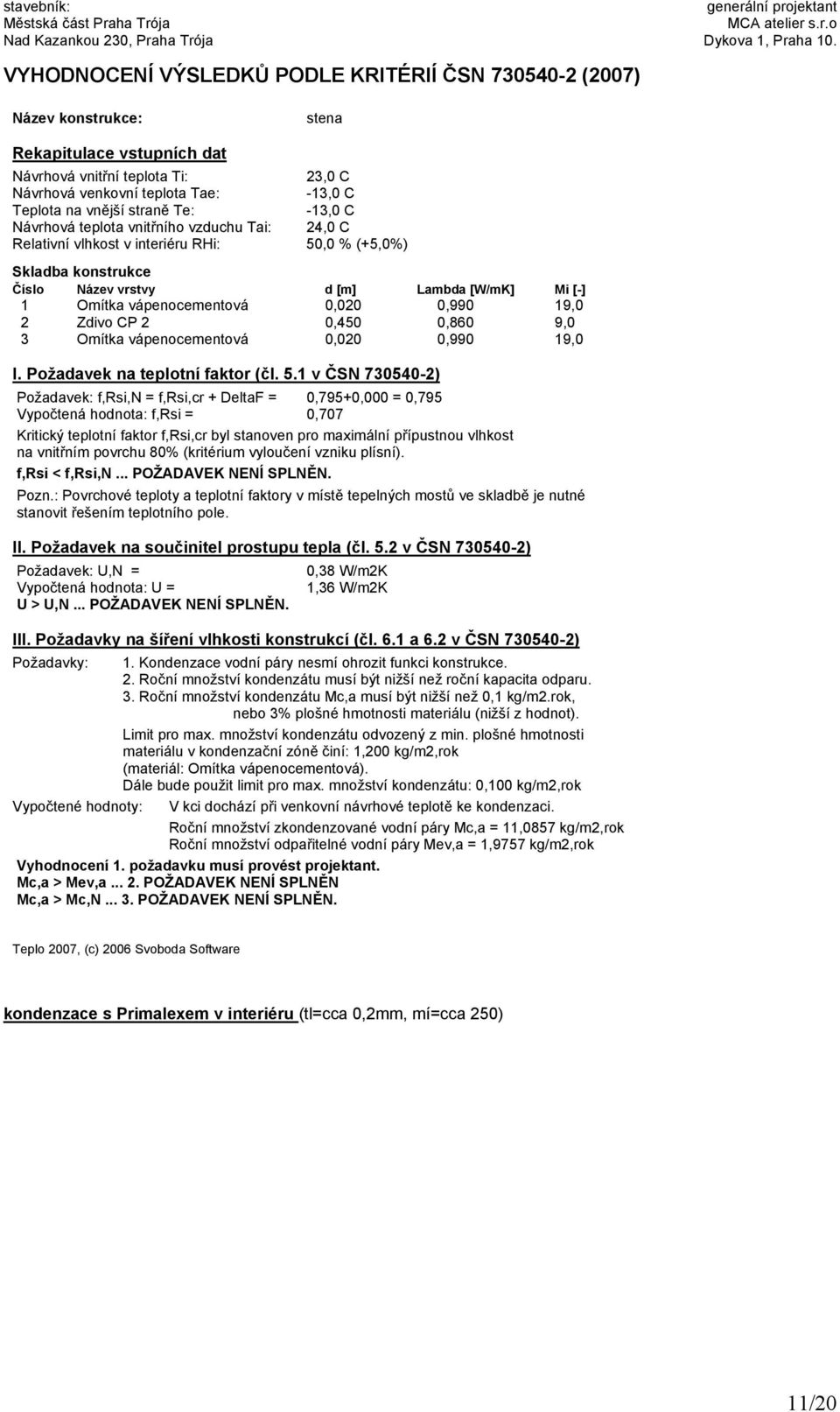

13 VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2007) Název konstrukce: stena Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 23,0 C Návrhová venkovní teplota Tae: -13,0 C Teplota na vnější straně Te: -13,0 C Návrhová teplota vnitřního vzduchu Tai: 24,0 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] Lambda [W/mK] Mi [-] 1 Omítka vápenocementová 0,020 0,990 19,0 2 Zdivo CP 2 0,450 0,860 9,0 3 Omítka vápenocementová 0,020 0,990 19,0 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr + DeltaF = 0,795+0,000 = 0,795 Vypočtená hodnota: f,rsi = 0,707 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). f,rsi < f,rsi,n... POŽADAVEK NENÍ SPLNĚN. Pozn.: Povrchové teploty a teplotní faktory v místě tepelných mostů ve skladbě je nutné stanovit řešením teplotního pole. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = Vypočtená hodnota: U = U > U,N... POŽADAVEK NENÍ SPLNĚN. 0,38 W/m2K 1,36 W/m2K III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3% plošné hmotnosti materiálu (nižší z hodnot). Limit pro max. množství kondenzátu odvozený z min. plošné hmotnosti materiálu v kondenzační zóně činí: 1,200 kg/m2,rok (materiál: Omítka vápenocementová). Dále bude použit limit pro max. množství kondenzátu: 0,100 kg/m2,rok Vypočtené hodnoty: V kci dochází při venkovní návrhové teplotě ke kondenzaci. Roční množství zkondenzované vodní páry Mc,a = 11,0857 kg/m2,rok Roční množství odpařitelné vodní páry Mev,a = 1,9757 kg/m2,rok Vyhodnocení 1. požadavku musí provést projektant. Mc,a > Mev,a POŽADAVEK NENÍ SPLNĚN Mc,a > Mc,N POŽADAVEK NENÍ SPLNĚN. Teplo 2007, (c) 2006 Svoboda Software kondenzace s Primalexem v interiéru (tl=cca 0,2mm, mí=cca 250) 11/20

14 kondenzace s nátěrem v interiéru (tl=min 0,3mm, mí=min 5.000) kondenzace s nátěrem v interiéru (tl=min 0,3mm, mí=min ) 12/20

15 13/20

16 ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN a STN Teplo 2007 Název úlohy : stěna se zateplením Zpracovatel : NA Zakázka : Trója - školka Datum : KONTROLNÍ TISK VSTUPNÍCH DAT : Typ hodnocené konstrukce : Korekce součinitele prostupu du : Stěna W/m2K Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 barva interiér Omítka vápenná Zdivo CP Pěnový polysty Quick-mix můst Quick-mix KPS Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet kondenzace a povrch. teplot Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet kondenzace a povrch. teplot Rse : 0.13 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 21.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % TISK VÝSLEDKŮ VYŠETŘOVÁNÍ : Tepelný odpor a součinitel prostupu tepla dle ČSN EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : 3.01 m2k/w 0.31 W/m2K Součinitel prostupu zabudované kce U,kc : 0.33 / 0.36 / 0.41 / 0.51 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou dle poznámek k čl. B.9.2 v ČSN Difuzní odpor konstrukce ZpT : 5.5E+0010 m/s Teplotní útlum konstrukce Ny* : Fázový posun teplotního kmitu Psi* : 17.3 h Teplota vnitřního povrchu a teplotní faktor dle ČSN a ČSN EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : Difuze vodní páry v návrhových podmínkách a bilance vlhkosti dle ČSN : 14/20

17 (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a tlaků v návrhových okrajových podmínkách: rozhraní: i e tepl.[c]: p [Pa]: p,sat [Pa]: Při venkovní návrhové teplotě dochází v konstrukci ke kondenzaci vodní páry. Kond.zóna Hranice kondenzační zóny Kondenzující množství číslo levá [m] pravá vodní páry [kg/m2s] E-0009 Celoroční bilance vlhkosti: Množství zkondenzované vodní páry Mc,a: kg/m2,rok Množství vypařitelné vodní páry Mev,a: kg/m2,rok Ke kondenzaci dochází při venkovní teplotě nižší než C. Poznámka: Hodnocení difuze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. STOP, Teplo /20

18 VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2007) Název konstrukce: stena Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 20,0 C Návrhová venkovní teplota Tae: -13,0 C Teplota na vnější straně Te: -13,0 C Návrhová teplota vnitřního vzduchu Tai: 21,0 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] Lambda [W/mK] Mi [-] 1 barva interiér 0,0003 0, ,0 2 Omítka vápenná 0,020 0,870 6,0 3 Zdivo CP 2 0,450 0,860 9,0 4 Pěnový polystyren 5 (po roce 2 0,080 0,033 70,0 5 Quick-mix můstek 0,005 0,300 20,0 6 Quick-mix KPS 0,015 0,900 25,0 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr + DeltaF = 0,781+0,000 = 0,781 Vypočtená hodnota: f,rsi = 0,924 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN. Pozn.: Povrchové teploty a teplotní faktory v místě tepelných mostů ve skladbě je nutné stanovit řešením teplotního pole. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = 0,38 W/m2K Vypočtená hodnota: U = 0,31 W/m2K U < U,N... POŽADAVEK JE SPLNĚN. Vypočtený součinitel prostupu tepla musí zahrnovat vliv systematických tepelných mostů (např. krokví v zateplené šikmé střeše). III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3% plošné hmotnosti materiálu (nižší z hodnot). Limit pro max. množství kondenzátu odvozený z min. plošné hmotnosti materiálu v kondenzační zóně činí: 0,084 kg/m2,rok (materiál: Pěnový polystyren 5 (po roce 2). Dále bude použit limit pro max. množství kondenzátu: 0,084 kg/m2,rok Vypočtené hodnoty: V kci dochází při venkovní návrhové teplotě ke kondenzaci. Roční množství zkondenzované vodní páry Mc,a = 0,0029 kg/m2,rok Roční množství odpařitelné vodní páry Mev,a = 2,1623 kg/m2,rok Vyhodnocení 1. požadavku musí provést projektant. Mc,a < Mev,a POŽADAVEK JE SPLNĚN. Mc,a < Mc,N POŽADAVEK JE SPLNĚN. Teplo 2007, (c) 2006 Svoboda Software Kondenzace v konstrukci je zanedbatelná 16/20

19 17/20

20 ZÁKLADNÍ KOMPLEXNÍ TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍ KONSTRUKCE podle ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN a STN Teplo 2007 Název úlohy : střecha skladba Zpracovatel : NA Zakázka : Trója - skolka Datum : KONTROLNÍ TISK VSTUPNÍCH DAT : Typ hodnocené konstrukce : Korekce součinitele prostupu du : Strop, střecha - tepelný tok zdola W/m2K Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Primalex Omítka vápenná Heraklit PE folie R. Airrock ND R. Airrock ND Okrajové podmínky výpočtu : Tepelný odpor při přestupu tepla v interiéru Rsi : dtto pro výpočet kondenzace a povrch. teplot Rsi : Tepelný odpor při přestupu tepla v exteriéru Rse : dtto pro výpočet kondenzace a povrch. teplot Rse : 0.10 m2k/w 0.25 m2k/w 0.04 m2k/w 0.04 m2k/w Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 22.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % TISK VÝSLEDKŮ VYŠETŘOVÁNÍ : Tepelný odpor a součinitel prostupu tepla dle ČSN EN ISO 6946: Tepelný odpor konstrukce R : Součinitel prostupu tepla konstrukce U : 4.31 m2k/w 0.22 W/m2K Součinitel prostupu zabudované kce U,kc : 0.24 / 0.27 / 0.32 / 0.42 W/m2K Uvedené orientační hodnoty platí pro různou kvalitu řešení tep. mostů vyjádřenou přibližnou přirážkou dle poznámek k čl. B.9.2 v ČSN Difuzní odpor konstrukce ZpT : 8.2E+0010 m/s Teplotní útlum konstrukce Ny* : 52.8 Fázový posun teplotního kmitu Psi* : 4.1 h Teplota vnitřního povrchu a teplotní faktor dle ČSN a ČSN EN ISO 13788: Vnitřní povrchová teplota v návrhových podmínkách Tsi,p : C Teplotní faktor v návrhových podmínkách f,rsi,p : /20

21 Difuze vodní páry v návrhových podmínkách a bilance vlhkosti dle ČSN : (bez vlivu zabudované vlhkosti a sluneční radiace) Průběh teplot a tlaků v návrhových okrajových podmínkách: rozhraní: i e tepl.[c]: p [Pa]: p,sat [Pa]: Při venkovní návrhové teplotě nedochází v konstrukci ke kondenzaci vodní páry. Množství difundující vodní páry Gd : 1.669E-0008 kg/m2s Poznámka: Hodnocení difuze vodní páry bylo provedeno pro předpoklad 1D šíření vodní páry převažující skladbou konstrukce. Pro konstrukce s výraznými systematickými tepelnými mosty je výsledek výpočtu jen orientační. Přesnější výsledky lze získat s pomocí 2D analýzy. STOP, Teplo 2007 VYHODNOCENÍ VÝSLEDKŮ PODLE KRITÉRIÍ ČSN (2007) Název konstrukce: střecha Rekapitulace vstupních dat Návrhová vnitřní teplota Ti: 21,0 C Návrhová venkovní teplota Tae: -13,0 C Teplota na vnější straně Te: -13,0 C Návrhová teplota vnitřního vzduchu Tai: 22,0 C Relativní vlhkost v interiéru RHi: 50,0 % (+5,0%) Skladba konstrukce Číslo Název vrstvy d [m] Lambda [W/mK] Mi [-] 1 Primalex 0,0002 0, ,0 2 Omítka vápenná 0,020 0,870 6,0 3 Heraklit 0,040 0,190 3,55 4 PE folie 0,0001 0, ,0 5 R. Airrock ND 0,160 0,052 3,55 6 R. Airrock ND 0,040 0,040 3,55 I. Požadavek na teplotní faktor (čl. 5.1 v ČSN ) Požadavek: f,rsi,n = f,rsi,cr + DeltaF = 0,786+0,015 = 0,801 Vypočtená hodnota: f,rsi = 0,946 Kritický teplotní faktor f,rsi,cr byl stanoven pro maximální přípustnou vlhkost na vnitřním povrchu 80% (kritérium vyloučení vzniku plísní). f,rsi > f,rsi,n... POŽADAVEK JE SPLNĚN. Pozn.: Povrchové teploty a teplotní faktory v místě tepelných mostů ve skladbě je nutné stanovit řešením teplotního pole. II. Požadavek na součinitel prostupu tepla (čl. 5.2 v ČSN ) Požadavek: U,N = 0,24 W/m2K Vypočtená hodnota: U = 0,22 W/m2K U < U,N... POŽADAVEK JE SPLNĚN. Vypočtený součinitel prostupu tepla musí zahrnovat vliv systematických tepelných mostů (např. krokví v zateplené šikmé střeše). III. Požadavky na šíření vlhkosti konstrukcí (čl. 6.1 a 6.2 v ČSN ) Požadavky: 1. Kondenzace vodní páry nesmí ohrozit funkci konstrukce. 2. Roční množství kondenzátu musí být nižší než roční kapacita odparu. 3. Roční množství kondenzátu Mc,a musí být nižší než 0,1 kg/m2.rok, nebo 3% plošné hmotnosti materiálu (nižší z hodnot). Vypočtené hodnoty: V kci nedochází při venkovní návrhové teplotě ke kondenzaci. POŽADAVKY JSOU SPLNĚNY. Teplo 2007, (c) 2006 Svoboda Software 19/20

22 20/20
