1 NEREZOVÉ KONSTRUKCE Prof. Josef Macháček B623 (výuka, hliníkové a nerezové konstrukce) ČSN EN : Doplňující pravidla pro korozivzdorné oceli + NA (celkem 38 s) 1. Úvod, realizace nerezových konstrukcí. 2. Materiály a jejich charakteristiky. 3. Odlišnosti v navrhování prvků z běžné a nerezové oceli. MSP, tah, tlak. 4. Navrhování prvků z nerezových ocelí v ohybu. 5. Spojování prvků z nerezových ocelí. 6. Montáž konstrukcí a kladení pohledových dílců z nerezových ocelí. 7. Příklady, literatura. Nerezové konstrukce 1

Úvod, realizace nerezových konstrukcí. 2. Materiály a jejich charakteristiky. 3. Odlišnosti v navrhování prvků z běžné a nerezové oceli.

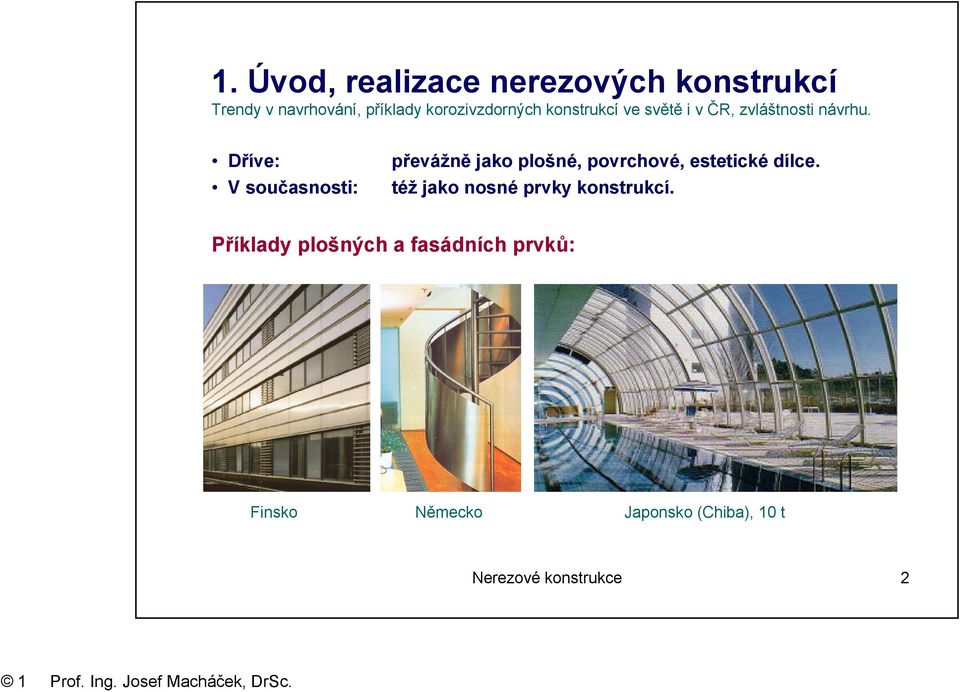

2 1. Úvod, realizace nerezových konstrukcí Trendy v navrhování, příklady korozivzdorných konstrukcí ve světě i v ČR, zvláštnosti návrhu. Dříve: V současnosti: převážně jako plošné, povrchové, estetické dílce. též jako nosné prvky konstrukcí. Příklady plošných a fasádních prvků: Finsko Německo Japonsko (Chiba), 10 t Nerezové konstrukce 2

Dříve: V současnosti: převážně jako plošné, povrchové, estetické dílce.

3 Nerez a sklo Pavoukové držáky - obvykle austenitická ocel. Příklad: Čtyřbodový držák (170x170 mm), odlitek (lost wax casting: lití na vytavitelný model, tj. voskový, k vytvoření keramické skořepiny pro odlévání) a otryskán skleněnou drtí na saténový povrch. Zastřešení markýzy, , sklo tl. 25 mm 1 - předepnuté nerezové lano Ø 20 mm (1.4404) 2 - nerezový válec Ø 60 mm (1.4404) 3 - nerezový držák (1.4404) 4 - nerezová matka (1.4404) 5 - izolační sklo (8 tvrzené, 15 mezera, 2x6 laminované bezpečnostní, celkem 35 mm) 6 - černý silikonový tmel Nerezové konstrukce 3

voskový, k vytvoření keramické skořepiny pro odlévání) a otryskán skleněnou drtí na saténový povrch. Zastřešení markýzy, 1.4432, sklo tl.

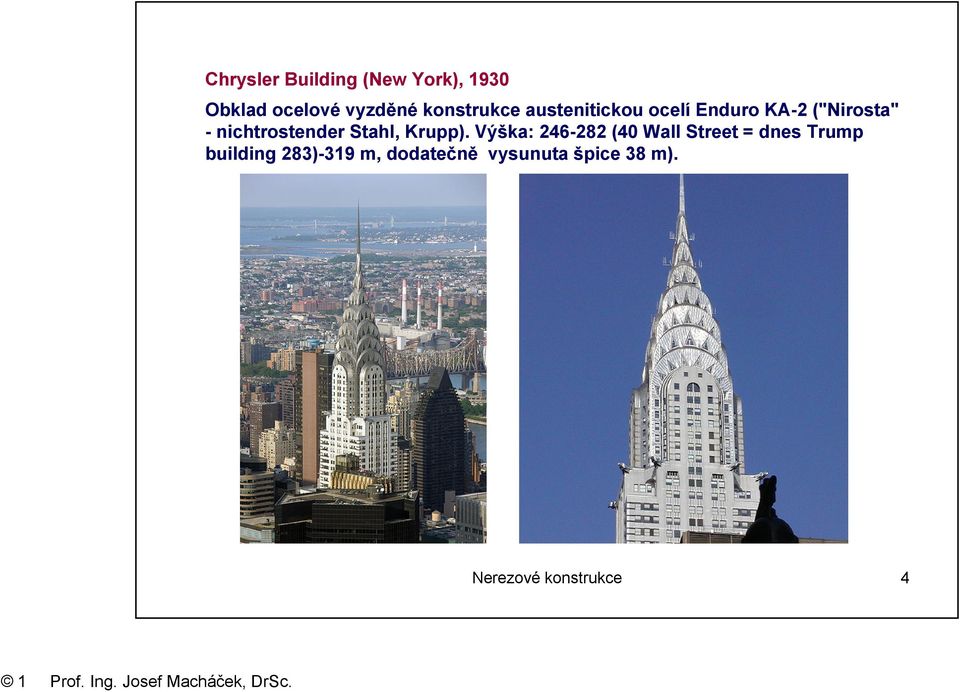

4 Chrysler Building (New York), 1930 Obklad ocelové vyzděné konstrukce austenitickou ocelí Enduro KA-2 ("Nirosta" - nichtrostender Stahl, Krupp). Výška: (40 Wall Street = dnes Trump building 283)-319 m, dodatečně vysunuta špice 38 m). Nerezové konstrukce 4

5 Gateway Arch (St. Louis), 1965 (navrhl E. Saarinen) Konstrukce pokrytá nerezovým plechem o celkové hmotnosti 804 t. Nosnou konstrukci tvoří trojúhelníková komora. Stěny do 91 m ze dvou ocelových stěn vyplněných betonem, poté až do vrcholu jen ocelová vyztužená konstrukce. Uvnitř výtah (tramvaj). Výška 192 m, šířka 192 m [m] Nerezové konstrukce 5

Nosnou konstrukci tvoří trojúhelníková komora.

6 Bytové domy v Hertogenbosch (Holandsko) Austenitická ocel , opláštění na dřevě, tl. 1 mm. Nerezové konstrukce 6

7 Technologický park v Benátkách (Itálie) Austenitická ocel , opláštění ocelové konstrukce, tl. 0,6 mm. Pásy spojovány na stojatý lem výšky 75 mm. Nerezové konstrukce 7

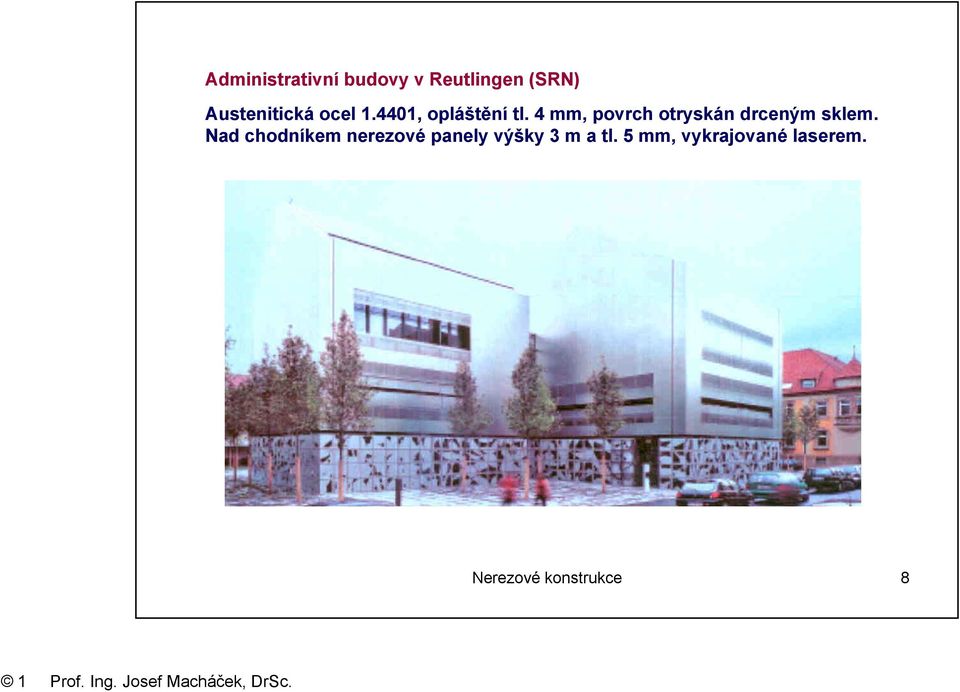

8 Administrativní budovy v Reutlingen (SRN) Austenitická ocel , opláštění tl. 4 mm, povrch otryskán drceným sklem. Nad chodníkem nerezové panely výšky 3 m a tl. 5 mm, vykrajované laserem. Nerezové konstrukce 8

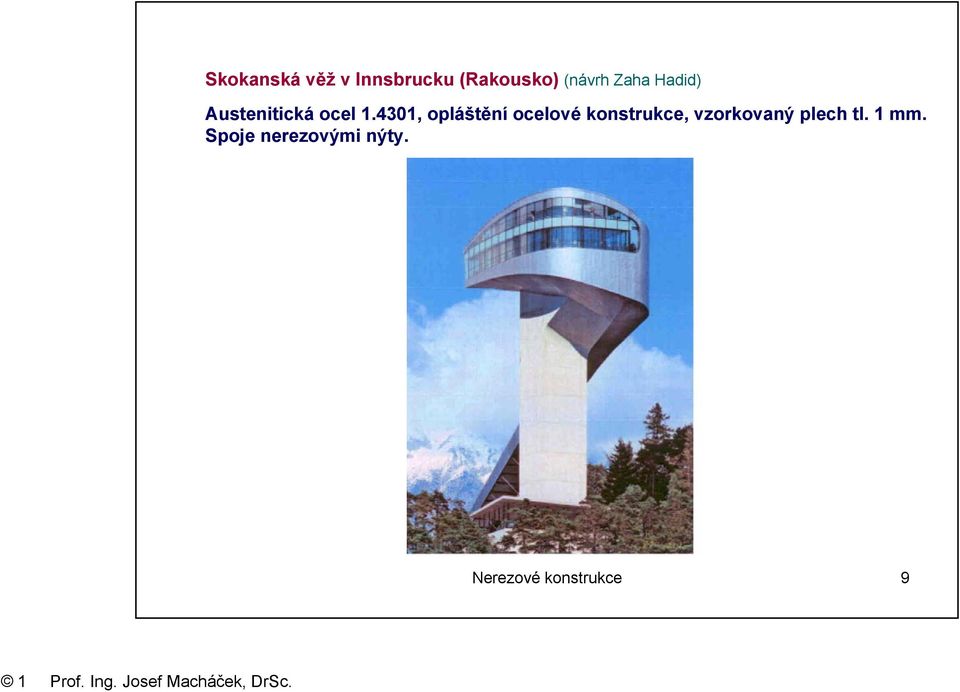

9 Skokanská věž v Innsbrucku (Rakousko) (návrh Zaha Hadid) Austenitická ocel , opláštění ocelové konstrukce, vzorkovaný plech tl. 1 mm. Spoje nerezovými nýty. Nerezové konstrukce 9

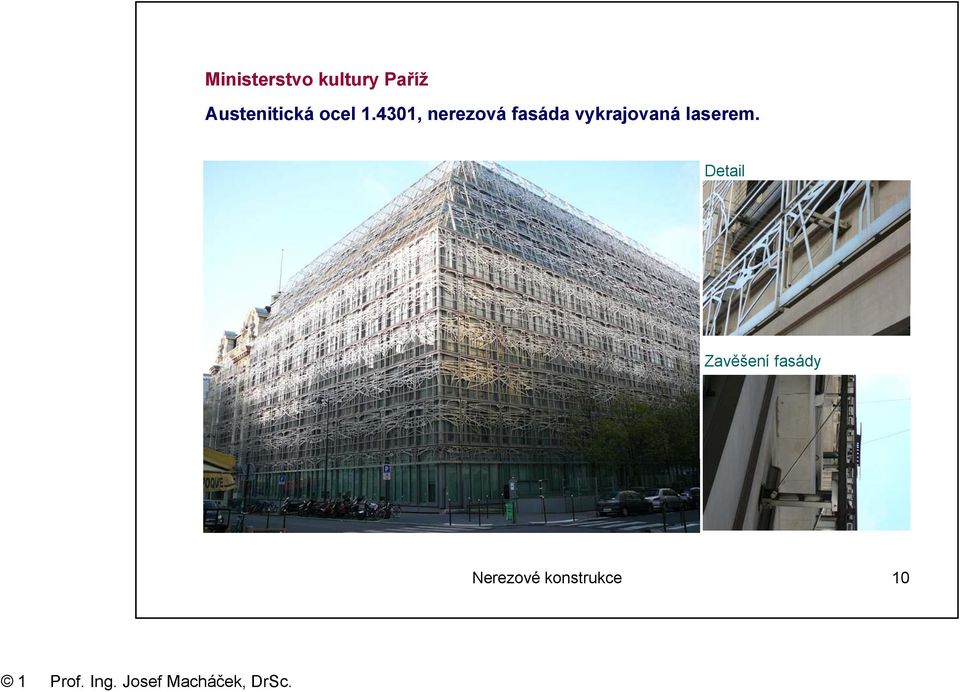

10 Ministerstvo kultury Paříž Austenitická ocel , nerezová fasáda vykrajovaná laserem. Detail Zavěšení fasády Nerezové konstrukce 10

11 Institut du Monde Arabe Paříž (arch. Jean Nouvel) Austenitická ocel, 1600 panelů (ve stylu mušrabie - arabské okenní dřevěné mříže) s centrálním a 21 postranními elektronicky ovládanými irisovými clonami k propouštění světla. Nerezové konstrukce 11

mušrabie - arabské okenní dřevěné mříže) s centrálním a 21

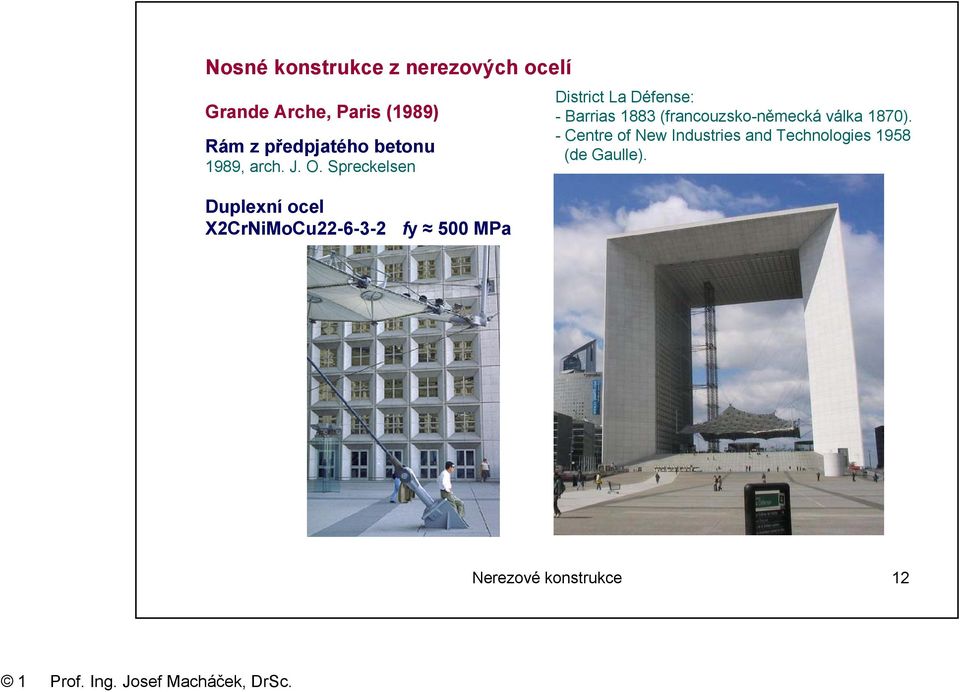

12 Nosné konstrukce z nerezových ocelí Grande Arche, Paris (1989) Rám z předpjatého betonu 1989, arch. J. O. Spreckelsen Duplexní ocel X2CrNiMoCu fy 500 MPa District La Défense: - Barrias 1883 (francouzsko-německá válka 1870). - Centre of New Industries and Technologies 1958 (de Gaulle). Nerezové konstrukce 12

Spreckelsen Duplexní ocel X2CrNiMoCu22-6-3-2 fy 500 MPa District La Défense: -

13 La Défense Výtah z nerezové oceli - Grande Arche (arch. Francois Deslaugiers) kartáčovaný povrch trubek, elektrolyticky leštěné odlitky. Kolonáda z nerezové oceli Nerezové konstrukce 13

14 Klášter Santa Maria de Carracedo ve Španělsku arch. Salvador P. Arroyo - nerezové schodiště. Nerezové konstrukce 14

15 Letiště Porto (2003-6) Francisco Sá Carneiro Airport - nerezové podpěry. Nerezové konstrukce 15

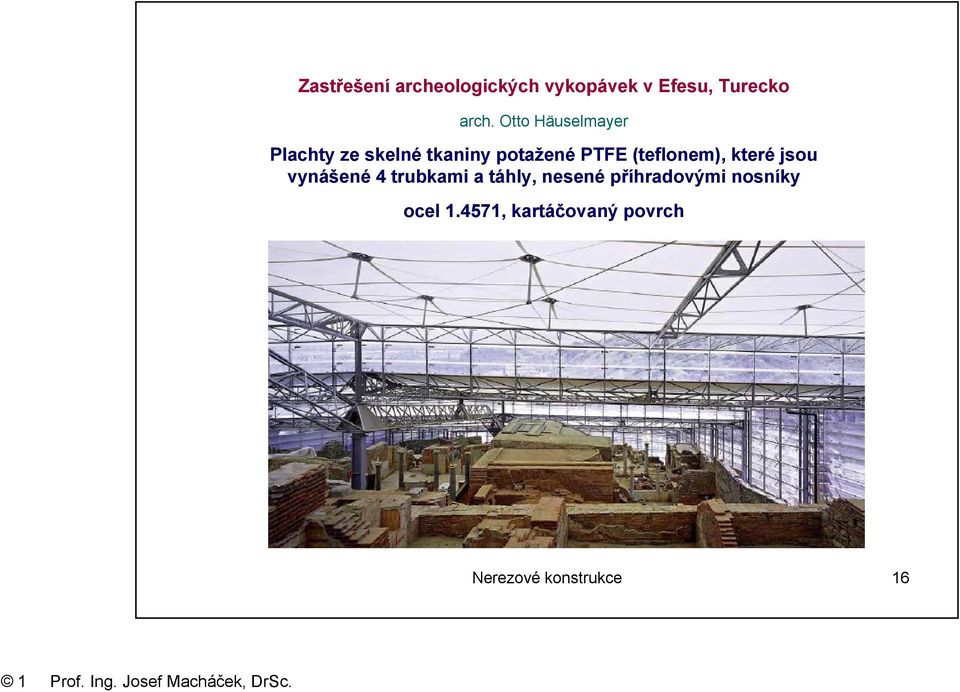

16 Zastřešení archeologických vykopávek v Efesu, Turecko arch. Otto Häuselmayer Plachty ze skelné tkaniny potažené PTFE (teflonem), které jsou vynášené 4 trubkami a táhly, nesené příhradovými nosníky ocel , kartáčovaný povrch Nerezové konstrukce 16

(teflonem), které jsou vynášené 4 trubkami a táhly, nesené

17 Oranžérie Pražského hradu 1999, arch. E. Jiřičná Ocel (šroubované styčníky nakonec zavařeny) Nerezové konstrukce 17

18 Oranžérie Pražského hradu Síť z nerezových trubek Prostorový vodorovný nosník (délka 94 m, podpírán 4 dvojicemi sloupů) 5,2 m Zakřivený příhradový nosník původní opěrná zeď 9 m Dvojice sloupků Nerezové konstrukce 18

dvojicemi sloupů) 5,2 m Zakřivený příhradový nosník

19 Řadový domek v Hasseltu, Belgie Wim Geens, Tekton Architekten, Sint Truiden Nerezová rampa a vstup z oceli Nerezové konstrukce 19

20 Úprava starého bunkru ve Vreelandu, Nizozemsko arch. UNStudio Nerezové opláštění z oceli , matný povrch s texturou. Nosná je ocelová konstrukce konzoly. Nerezové konstrukce 20

21 Inovační centrum v Montceau-les-Mines, Francie arch. Francis Soler Nerezové opláštění ocelové konstrukce, ocel Nerezové konstrukce 21

22 Lávka v Andrésy (poblíž Paříže) 2000, arch. M. Roy L = 32 m, vše z nerezové oceli tl. 15 mm táhla 2x φ 36 mm příčník se zavětrováním Nerezové konstrukce 22

23 Most v Yorku (VB) oblouk L = 80 m: dutý profil 600x200 mm (tl. 20 a 80 mm), skloněný 50º k vodorovné, duplexní ocel , závěsy: φ 19 mm, nerezová ocel , z nerezové oceli též zábradlí a zábradelní síť na oblouku, výztužný dutý nosník z běžné oceli, epoxidová pochozí vrstva 6 mm. Nerezové konstrukce 23

24 Helical Bridge, London Šroubovicová lávka, 1989, arch. J. O. Spreckelsen - L = 7m, spirála z trubek 140x6 z nerezové oceli , - laminované bezpečnostní sklo 15 mm. Lávka se původně zatahovala na jeden břeh s otáčením - působilo jako šroubování. Nerezové konstrukce 24

25 Nerezové konstrukce 25

26 Most přes roklinu Viamala (Švýcarsko) 1996, Conzett, Bronzini, Gartmann L = 40 m; B = 0,85 m Nosné jsou čtyři pásy z duplexní oceli (rozměr 60x15 mm) nerez , 10x40 mm nerez , φ 16 mm 2 pásy z nerezové oceli kamenné desky 1100x250x60 mm (ve sparách hliníková destička tl. 3 mm) Nerezové konstrukce 26

27 Most přes roklinu Viamala (pohled shora) Nerezové konstrukce 27

28 Most přes roklinu Viamala (boční pohled) Nerezové konstrukce 28

29 Most přes roklinu Viamala - detail podpory Nerezové konstrukce 29

30 Most přes roklinu Viamala - detaily uložení (zesílení nerezového pásu, uklínování předepnutí) Nerezové konstrukce 30

31 Sportovní hala v Quartu (u Girony, Španělsko) 2001, arch. Luis Sánchez Cuenca - 48x34,5 [m], vnější kupolová příhradová deska výšky 1,2 m (plášť zavěšen), - vše austenitická ocel (celkem 30 t), - trubky 35x1,5, 53x1,5 a 70x2 [mm], - spoj ve styčníku 1 šroubem. Nerezové konstrukce 31

32 Středisko pro atomovou energii Japonsko (Hyogo), 5 t Lávka pro pěší Japonsko (Aichi), 8 t Nerezové konstrukce 32

33 Stonecutters Bridge, Hong Kong (Čína), 2009 (projekt Ove Arup & Partners + COWI A/S) Druhé největší rozpětí na světě (1/2011) t duplexní oceli (horní ocelová část spřažených pylonů). Povrch leštěn a otryskán pro optimální denní i noční odraz světla. Nerezové konstrukce 33

34 Hamad (New Doha) International Airport, Katar, /2015 (dokončení celé výstavby 2015, spol. Takenaka) Největší zastřešení z nerezové oceli na světě ( m 2, 1600 t ), zvlněná konstrukce z duplexní oceli S32003 (značení US - bez adekvátního značení EN) pro trvanlivost v horku a slaném vzduchu. Nerezové konstrukce 34
