Cirkula ní erpadla TUV. Typ: Star-Z 20/1, Z 25/2, Z 25/2 DM, Z 25/6

Transkript

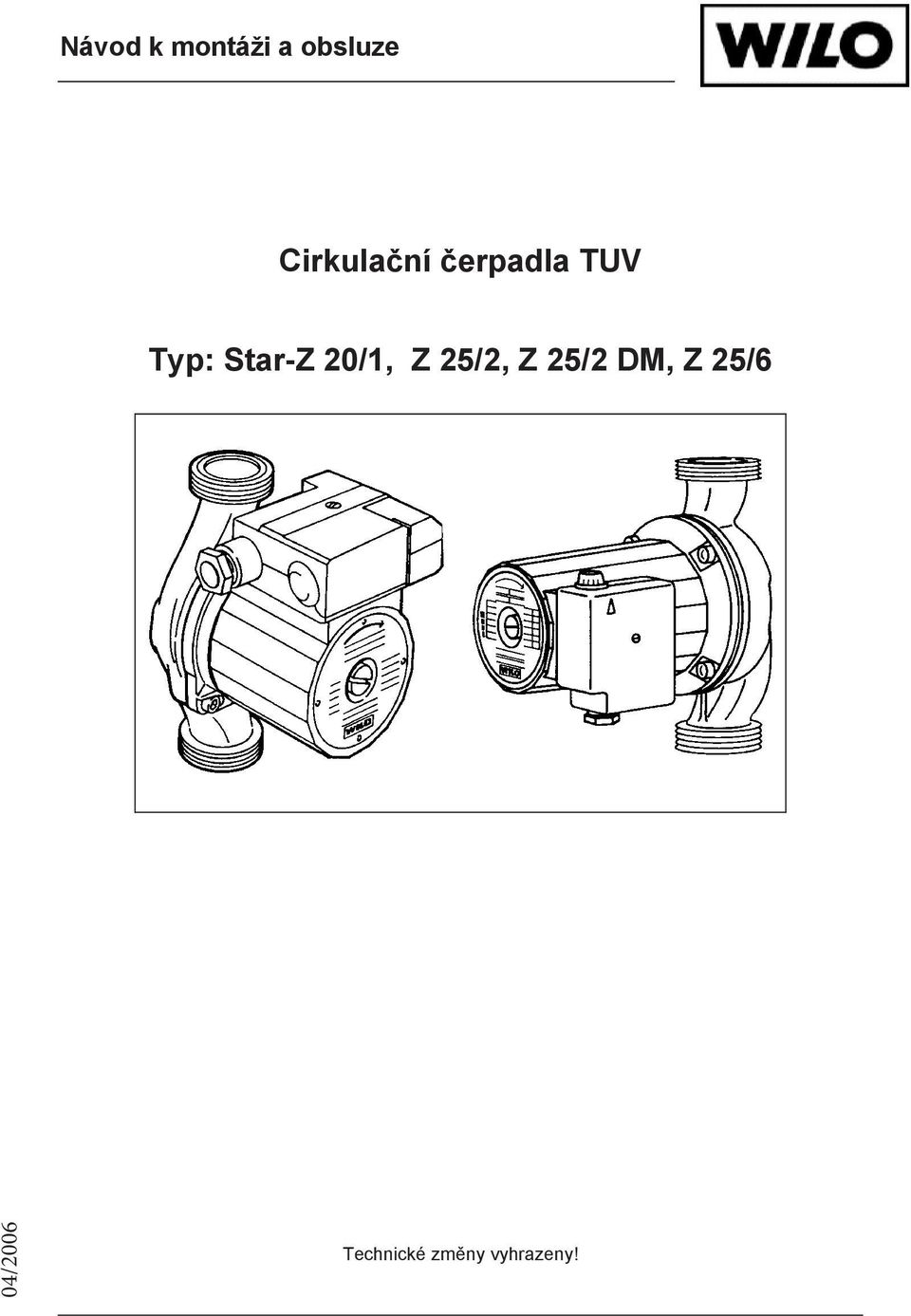

1 Návod Návod k montáži k montáži a obsluze a obsluze Cirkula ní erpadla TUV Typ: Star-Z 20/1, Z 25/2, Z 25/2 DM, Z 25/6 CZ Návod k montáži a obsluze 04/2006 Technické zm ny vyhrazeny!

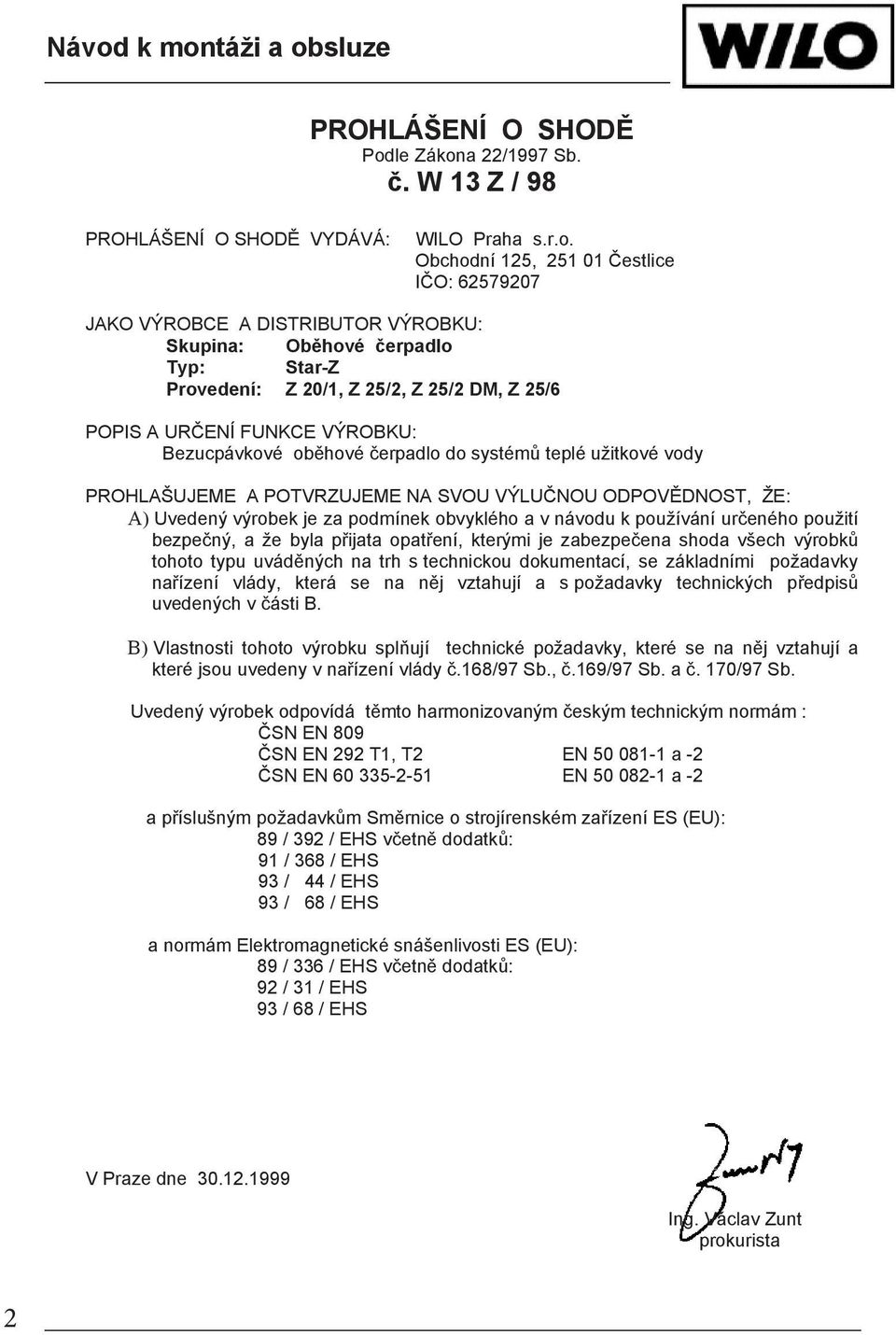

2 Návod Návod k montáži k montáži a obsluze a obsluze PROHLÁŠENÍ O SHOD SHOD Podle Zákona 22/1997 Sb... W 13 Z / 98 PROHLÁŠENÍ O SHOD SHOD VYDÁVÁ: WILO Praha s.r.o. Obchodní 125, estlice estlice I O: I O: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: Ob hové Ob hové erpadlo erpadlo Typ: Star-Z Provedení: Z 20/1, Z 25/2, Z 25/2 DM, Z 25/6 POPIS A UR ENÍ UR ENÍ FUNKCE VÝROBKU: Bezucpávkové ob hové ob hové erpadlo erpadlo do systém systém teplé užitkové vody PROHLAŠUJEME A POTVRZUJEME NA SVOU VÝLU NOU VÝLU NOU ODPOV DNOST, ODPOV DNOST, ŽE: A) Uvedený výrobek je za podmínek obvyklého a v návodu k používání ur eného ur eného použití bezpe ný, bezpe ný, a že byla p ijata p ijata opat ení, opat ení, kterými je zabezpe ena zabezpe ena shoda všech výrobk výrobk tohoto typu uvád ných uvád ných na trh s technickou dokumentací, se základními požadavky na ízení na ízení vlády, která se na n j n j vztahují a s požadavky technických p edpis p edpis uvedených v ásti ásti B. B) Vlastnosti tohoto výrobku spl ují spl ují technické požadavky, které se na n j n j vztahují a které jsou uvedeny v na ízení na ízení vlády.168/97.168/97 Sb.,.169/97.169/97 Sb. a.. 170/97 Sb. Uvedený výrobek odpovídá t mto t mto harmonizovaným eským eským technickým normám :: SN SN EN 809 SN SN EN 292 T1, T2 EN a -2 CZ Návod k SN SN montáži EN 60 a obsluze EN a -2 a p íslušným p íslušným požadavk m požadavk m Sm rnice Sm rnice o strojírenském za ízení za ízení ES (EU): 89 // 392 // EHS v etn v etn dodatk : dodatk : 91 // 368 // EHS 93 // 44 // EHS 93 // 68 // EHS a normám Elektromagnetické snášenlivosti ES (EU): 89 // 336 // EHS v etn v etn dodatk : dodatk : 92 // 31 // EHS 93 // 68 // EHS V Praze dne Ing. Václav Zunt prokurista 2

3 Návod k Návod montáži k montáži a obsluze a obsluze Obsah 1. Všeobecné informace 1.1 Ú el použití 1.2 Charakteristika výrobk P ipojovací a výkonová data 2. Bezpe nost 2.1 Ozna ování upozorn ní v návodu 2.2 Kvalifikace personálu 2.3 Nebezpe í p i nedodržování bezpe nostních pokyn 2.4 Bezpe nostní pokyny pro provozovatele 2.5 Bezpe nostní pokyny pro inspek ní a montážní práce 2.6 Svévolná p estavba a výroba náhradních díl 2.7 Nep ípustné zp soby provozování 3. P eprava a skladování 4. Popis výrobku a p íslušenství 4.1 Popis erpadel na užitkovou vodu 4.2 Rozsah dodávky 4.3 P íslušenství 5. Instalace/montáž 5.1 Montáž 5.2 Elektrické zapojení 6. Uvedení do provozu 6.1 Pln ní a odvzduš ování 6.2 Se izování 7. Údržba CZ Návod k montáži a obsluze 8. Poruchy, jejich p í iny a odstra ování 8.1 erpadlo p i zapnutém proudu neb ží 8.2 erpadlo hlu í 9. Náhradní díly 9.1 Technická data 9.2 Záruka, servis 9.3 Výsledek povinného zkoušení Za azení produkt WILO SALMSON AG podle STANDARDNÍ KLASIFIKACE PRODUKCE (SKP) Kod CPC HC/CN JK Odst edivá erpadla Spínací a regul. p ístroje Náhradní díly erpadel Servis erpadel

4 Návod Návod k montáži k montáži a obsluze a obsluze 1. Všeobecné informace Návod k montáži, obsluze a provozu 1.1 Ú el použití Ob hová erpadla typové ady Star-Z se používají k erpání kapalin v oblasti pitné a užitkové vody i v oboru potravin. Hlavními oblastmi použití jsou: - ob hové systémy pitné a užitkové vody, - cirkulace chladicí a studené vody, - uzav ené pr myslové ob hové systémy. 1.2 Charakteristika výrobk P ipojovací a výkonová data maximální dovolený provozní tlak: 10 bar minimální vstupní tlak na sacím hrdle p i 65 O C: 0,05 bar p i 95 O C: 0,30 bar p i 110 O C: 1,00 bar dovolený rozsah teplot pro erpané médium: Star-Z 20 a 25 systémy CZ užitkové Návod vody k montáži a obsluze - 10 O C O C otopné systémy - 10 O C O C maximální dovolená teplota prost edí: 40 O C p ipojovací nap tí: viz typový štítek odebíraný výkon P1: viz typový štítek max.otá ky motoru : viz typový štítek jmenovitý pr m r p ipojovacího potrubí ( erpadla na šroubení) Star-Z 20: G 1/2", 15 (G 1") Star-Z 25: G 1", 28 (G 1 1/2"). Typ Star-Z 25/2 DM je vhodný do provozu se studenou vodou (je odolný v i vod z orosování). Pro zamezení kavita ního hlu ení je t eba dodržet minimální vstupní tlak na sacím hrdle erpadla. 2. Bezpe nost 4 Tento návod k obsluze obsahuje základní pokyny, které je t eba respektovat p i instalaci i p i provozu. Proto je bezpodmíne n t eba, aby si p ed montáží a uvedením do provozu p e etl tento návod montér i p íslušný obsluhovatel. Je t eba dodržovat nejenom všeobecné

5 Návod k Návod montáži k montáži a obsluze a obsluze bezpe nostní pokyny, uvedené v této kapitole o bezpe nosti, ale i ty, které jsou uvedeny v dalších kapitolách jako speciální. 2.1 Ozna ování upozorn ní v návodu Bezpe nostní pokyny, obsažené v tomto návodu, jejichž nedodržení m že zp sobit ohrožení osob, jsou zvlášt ozna eny symbolem obecného nebezpe í p i varování p ed elektrickým nap tím symbolem U bezpe nostních pokyn, jejichž nedodržení m že p edstavovat nebezpe í pro erpadlo/za ízení a jeho funkci je vloženo slovo POZOR! 2.2 Kvalifikace personálu Montážní personál musí mít pro tyto práce p íslušnou kvalifikaci. 2.3 Nebezpe í CZ p i Návod nedodržování k montáži bezpe nostních a obsluze pokyn Nedodržování bezpe nostních pokyn m že mít za následek ohrožení osob i erpadla/za ízení. Nedodržení bezpe nostních pokyn m že mít za následek ztrátu jakýchkoli nárok na náhradu škody. Jejich nerespektování m že mít konkrétn za následek nap íklad tato ohrožení: - selhání d ležitých funkcí erpadla/za ízení, - ohrožení osob elektrickými i mechanickými vlivy. 2.4 Bezpe nostní pokyny pro provozovatele Je t eba dodržovat platné p edpisy pro ochranu a bezpe nost p i práci. Musí se vylou it ohrožení elektrickou energií. Dodržujte platné p edpisy, zejména SN, i pokyny místních energetických rozvodných závod. 2.5 Bezpe nostní pokyny pro inspek ní a montážní práce Provozovatel se musí postarat o to, aby veškeré inspek ní i montážní práce provád l autorizovaný a kvalifikovaný odborný personál, který získal dostate né informace detailním studiem návodu k obsluze. Práce na erpadle/za ízení se zásadn sm jí provád t pouze po jeho odstavení. 5

6 Návod k Návod montáži k montáži a obsluze a obsluze 2.6 Svévolná p estavba a výroba náhradních díl Úpravy na erpadle/za ízení jsou p ípustné pouze po dohod s výrobcem. Originální náhradní díly i výrobcem autorizované p íslušenství zajiš ují bezpe nost. Použití jiných sou ástí m že vést je ztrát ru ení za následky z toho vzešlé. 2.7 Nep ípustné zp soby provozování Bezpe nost provozu dodaného erpadla/za ízení je zaru ena pouze p i p im eném používání k ur enému ú elu v souladu s kapitolou 1 tohoto návodu. Mezní hodnoty, uvedené v katalogovém list, se v žádném p ípad nesm jí p ekra ovat nebo podkra ovat. 3. P eprava a skladování POZOR! P i p eprav a skladování je t eba mechanickým poškozením. erpadlo chránit p ed vlhkem a 4. Popis výrobku a p íslušenství 4.1 Popis erpadel na užitkovou vodu Ob hová erpadla typové ady Star-Z jsou speciáln p izp sobena pro provozní pom ry v ob hových systémech pitné a užitkové vody. Volbou materiálu i konstrukcí vzdorují korozi vlivem všech složek pitné i užitkové vody. V i rotorovému prostoru je erpadlo ut sn no kluzným kroužkem. Jišt ní motoru není nutné, protože motory jsou odolné v i proudovému p etížení. 4.2 Rozsah CZ dodávky Návod k montáži a obsluze - kompletní erpadlo, - návod k montáži a obsluze. 4.3 P íslušenství Disponibilní nebo pot ebné p íslušenství se musí objednávat samostatn. - Spojovací mezikusy pro erpadla montovaná na šroubení, - asový spína SK 601 (jen pro p ímé napojení typ motor na sv telný proud, odolných v i proudovému p etížení, p ipojení t ífázových motor pouze ve spojení s SK 602/622 nebo styka em). - vým nný modul S1R-h, jen pro motory na sv telný proud, odolné proti proudovému p etížení Instalace/montáž 5.1 Montáž - erpadlo montujeme teprve po ukon ení všech svá e ských a pájecích prací a po nezbytném propláchnutí potrubního systému. Ne istota m že zp sobit, že erpadlo nebude schopné funkce. - erpadlo montujeme na dob e p ístupné místo, aby byla snadno možná pozd jší kontrola nebo vým na.

7 Návod k Návod montáži k montáži a obsluze a obsluze - Jestliže erpadlo montujeme do ob hového systému pitné/užitkové vody, musíme na výtla né stran nainstalovat zp tnou klapku. - Doporu ujeme namontovat uzavírací armatury p ed erpadlo i za n. Tím se ušet í vypoušt ní a op tovné pln ní systému p i p ípadné vým n erpadla. Armatury je t eba namontovat tak, aby voda, pronikající net snostmi, nemohla kapat na motor erpadla nebo na svorkovnici. - erpadlo montujeme bez pnutí s osou erpadla ve vodorovné poloze. Dodržujeme montážní polohy podle obr.1. - Sm rová šipka na t lese erpadla udává sm r proud ní. POZOR! U typu Star-Z 25/2 DM: Svorkovnicová sk í ka motoru nesmí sm ovat dol, protože jinak do ní m že snadno vnikat voda. V p ípad pot eby musíme po povolení imbusových šroub krytem motoru pooto it. POZOR! - Nesmíme poškodit ploché t sn ní t lesa. - U erpadel, která jsou vybavena nebo se dozbrojují vým nným modulem, nesmíme omezit p ístup vzduchu k tomuto modulu. POZOR! - U za ízení, která se izolují, smíme zaizolovat pouze t leso erpadla. Otvory pro vodu z orosování u motorové p íruby v míst p iléhajícím k t lesu erpadla musí z stat otev ené. 5.2 Elektrické zapojení - Napojení na p ívod elekt iny musí provád t odborný elektroinstalatér a musí být provedeno podle platných SN. CZ Návod k montáži a obsluze - Elektrické zapojení musí být provedeno v souladu s SN a zrevidováno dle SN Elektrický p ívod musí být pevný, opat ený zásuvkou nebo vypína em na všechny póly s minimálním otev ením kontakt 3 mm. - Aby se zajistila ochrana p ed kapající vodou a tahové odleh ení kabelové ucpávky, je t eba použít p ívod s dostate ným vn jším pr m rem (nap.h 05 VV-F 3 (4) G 1,5 nebo AVMH-1 3 (5) x 1,5). - P i použití erpadel v za ízeních s teplotami vody nad 90 O C musíme použít p ívodní vedení s dostate nou tepelnou odolností. - P ívodní vedení vedeme tak, aby se v žádném p ípad nedotýkal potrubí nebo t lesa erpadla a krytu motoru. - P ekontrolujeme druh proudu i nap tí sí ové p ípojky. - Respektujeme údaje typového štítku erpadla. - P ipojení sít provedeme podle zapojovacího schématu (obr.2): - 2a: V, odolné proti proudovému p etížení - 2b: V, odolné proti proudovému p etížení - 2c: V, odolné proti proudovému p etížení - ádn uzemníme. 7

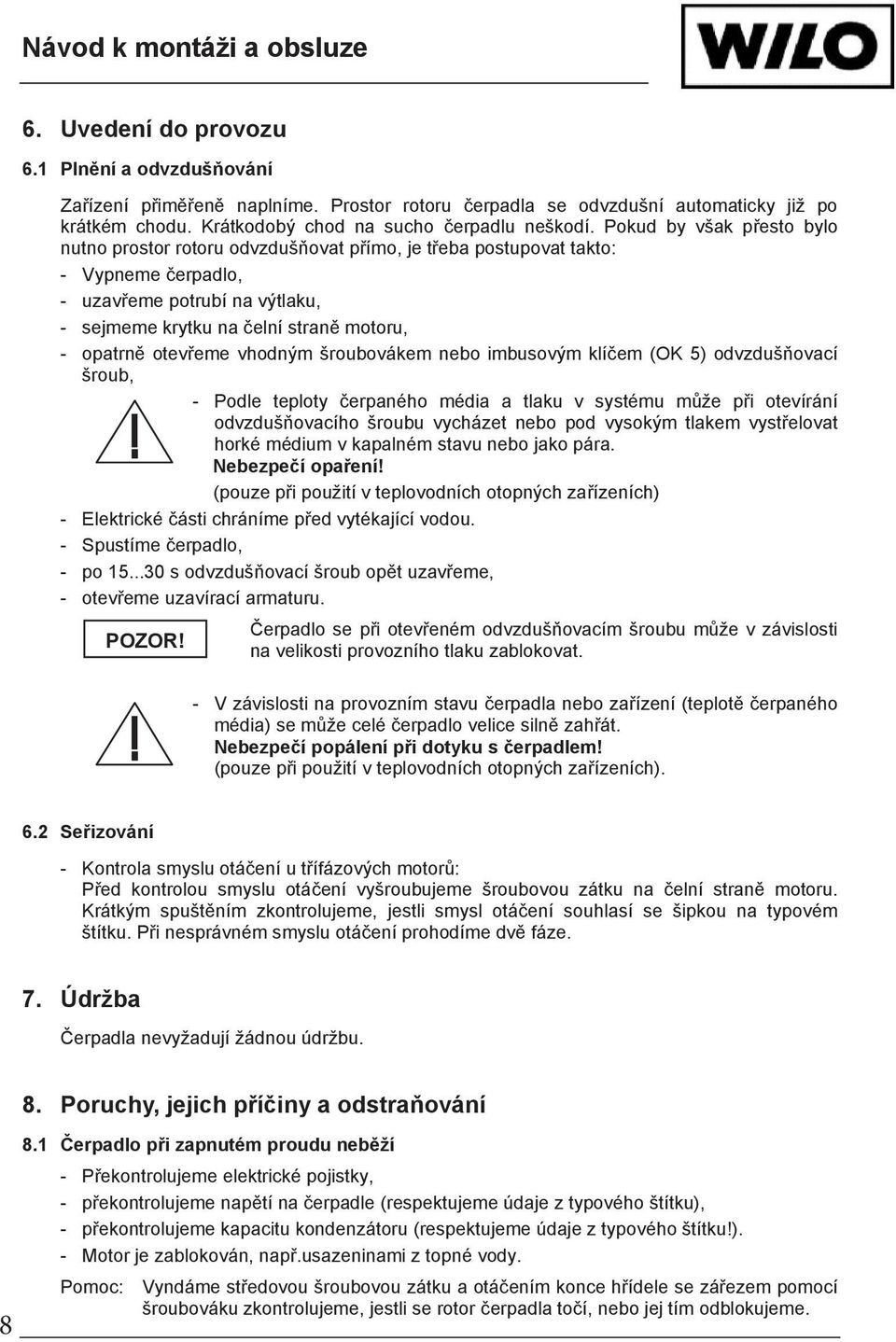

8 Návod k Návod montáži k montáži a obsluze a obsluze 6. Uvedení do provozu 6.1 Pln ní a odvzduš ování Za ízení p im en naplníme. Prostor rotoru erpadla se odvzdušní automaticky již po krátkém chodu. Krátkodobý chod na sucho erpadlu neškodí. Pokud by však p esto bylo nutno prostor rotoru odvzduš ovat p ímo, je t eba postupovat takto: - Vypneme erpadlo, - uzav eme potrubí na výtlaku, - sejmeme krytku na elní stran motoru, - opatrn otev eme vhodným šroubovákem nebo imbusovým klí em (OK 5) odvzduš ovací šroub, - Podle teploty erpaného média a tlaku v systému m že p i otevírání odvzduš ovacího šroubu vycházet nebo pod vysokým tlakem vyst elovat horké médium v kapalném stavu nebo jako pára. Nebezpe í opa ení! (pouze p i použití v teplovodních otopných za ízeních) - Elektrické ásti chráníme p ed vytékající vodou. - Spustíme erpadlo, - po s odvzduš ovací šroub op t uzav eme, - otev eme uzavírací armaturu. POZOR! erpadlo se p i otev eném odvzduš ovacím šroubu m že v závislosti na velikosti provozního tlaku zablokovat. CZ - V závislosti na provozním stavu erpadla nebo za ízení (teplot erpaného média) se m že celé erpadlo velice siln zah át. Nebezpe í popálení p i dotyku s erpadlem! Návod (pouze k montáži p i použití a obsluze v teplovodních otopných za ízeních). 6.2 Se izování - Kontrola smyslu otá ení u t ífázových motor : P ed kontrolou smyslu otá ení vyšroubujeme šroubovou zátku na elní stran motoru. Krátkým spušt ním zkontrolujeme, jestli smysl otá ení souhlasí se šipkou na typovém štítku. P i nesprávném smyslu otá ení prohodíme dv fáze. 7. Údržba erpadla nevyžadují žádnou údržbu Poruchy, jejich p í iny a odstra ování 8.1 erpadlo p i zapnutém proudu neb ží - P ekontrolujeme elektrické pojistky, - p ekontrolujeme nap tí na erpadle (respektujeme údaje z typového štítku), - p ekontrolujeme kapacitu kondenzátoru (respektujeme údaje z typového štítku!). - Motor je zablokován, nap.usazeninami z topné vody. Pomoc: Vyndáme st edovou šroubovou zátku a otá ením konce h ídele se zá ezem pomocí šroubováku zkontrolujeme, jestli se rotor erpadla to í, nebo jej tím odblokujeme.

9 Návod k Návod montáži k montáži a obsluze a obsluze 8.2 erpadlo hlu í Dodržujeme bezpe nostní opat ení jako u 6.1! P i vysokých teplotách vody a tlacích v systému zav eme uzavírací armatury p ed erpadlem i za ním. erpadlo necháme p edtím zchladnout. - P i kavitaci vlivem nedostate ného vstupního tlaku. Pomoc: V rámci povoleného rozp tí zvýšíme v systému vstupní tlak. Jestliže se porucha provozu nedá odstranit, obra te se laskav na servis Wilo 9. Náhradní díly Jako náhradní díly se dodávají: - kompletní t leso erpadla, - kompletní sada vým nných sou ástí - kompletní svorkovnicová sk í ka, - t sn ní t lesa. P i objednávání náhradních díl je t eba uvád t veškerá data z typového štítku. Technická data, záruky, servis a zkoušky státní zkušebny 9.1 Technická data Charakteristika erpadel, jejich celkové i p ipojovací rozm ry jsou uvedeny v katalogu výrobce, který si vyžádejte u prodejní organizace. Katalog je sou ástí dodávané dokumentace. CZ Návod k montáži a obsluze 9.2 Záruka, servis Záru ní podmínky stanovuje prodejní organizace. P i dodržení podmínek pro montáž a provoz lze poskytnout záruku až dva roky od data prodeje. V p ípad poruchy v záru ní dob i po jejím uplynutí se obracejte uplynutí se obracejte na prodejní nebo servisní organizaci. Organizace zajistí i dodávku náhradních díl. P i uplat ování záruky je nutno ponechat erpadlo v zabudovaném stavu, aby bylo možno posoudit dodržení záru ních podmínek. 9.3 Výsledek povinného zkoušení Podle zákona. 30/1968 Sb. o státním zkušebnictví a jeho novelizací byla erpadla schválena do ob hu rozhodnutím Technického skúšobného ústavu Pieš any. Technická zm na vyhrazena. Obrázky: 1. Montážní polohy erpadel. 2. Zapojovací schéma. 3. Odvzduš ovací šroub. 9

10 Návod k Návod montáži k montáži a obsluze a obsluze CZ Návod k montáži a obsluze 10

11 Návod k Návod montáži k montáži a obsluze a obsluze Schéma elektrického p ipojení CZ Návod k montáži a obsluze 11
