Předřadná optická vlákna
|
|
- Františka Šimková
- před 8 lety
- Počet zobrazení:
Transkript
1 Nezbytná pomůcka pro výstavbu, údržbu i servis optických tras pomocí optického reflektometru. Pokryje mrtvou zónu a umožní měřit útlum na celé délce vlákna včetně vstupního a výstupního u. Malé a lehké provedení usnadňuje manipulaci při měření. Varianty singlemode i multimode, velký výběr kombinací délek vlákna a typu ů. Předřadné vlákno je nepostradatelnou pomůcku pro měření optickým reflektometrem (OTDR). Jedná se o krátkou optickou trasu (řádově stovky metrů) bez vnitřních svárů a jiných nehomogenit uloženou v malém přenosném boxu. Připojením předřadného vlákna mezi reflektometr a skutečně měřenou trasu se potlačí vstupní mrtvá zóna a umožní vyhodnotit parametry vstupního u a případných nehomogenit na začátku trasy. Po připojení předřadného vlákna za měřenou trasu se dají vyhodnotit parametry u výstupního. Výsledná hodnota útlumu je počítána jako rozdíl mezi hodnotami zpětného rozptylu naměřenými před a za danou nehomogenitou. Proto musíme pro měření koncového u před nebo za něj přidat předřadné vlákno.
2 FTB-PSB Zásuvný modul do platforem EXFO předřadné vlákno určené pro platformy EXFO FTB-200/400/500 integrace modulu s vláknem do měřící platformy usnadňuje manipulaci při měření. optické vlákno OFS G.652.D, možnost výroby i s vláknem G.657 výstupní protokol ke každému vláknu délka vláken SM od 300m do 2000m dostupné i ve verzích MM 50µm a 62,5 µm možnost instalace Diamond ů Parametry: Typ vlákna: Singlemode 9/125 (G.652.D) 50/125 62,5/125 Vlnová Maximální délka: útlum: Útlum u: ORL 1310 nm 0,37 db/km UPC - 50 db 1550 nm 0,23 db/km <0,5 db APC - 60 db 850 nm 3,0 db/km 1300 nm 1,0 db/km <0,5 db PC - 40 db 850 nm 3,2 db/km 1300 nm 0,9 db/km <0,5 db PC - 50 db FTB-PSB- B / 50-96/ 150 délka vlákna [m] C1 C2 B=SM 9µm C=MM 50µm D=MM 62,5µm Dostupné y APC: SC, FC, ST, LC, E2000 UPC: SC, FC, ST, LC, E2000
3 FibexBox předřadné vlákno v lehkém plastovém boxu délka jednoho pigtalu až 3,5m dostupné i ve verzích SM, MM 50µm a 62,5 µm ke každému vláknu se dodává textilní pouzdro připnutelné na opasek výstupní protokol ke každému vláknu optické vlákno OFS G.652.D, možnost výroby i s vláknem G.657 možnost instalace Diamond ů vhodné pro přístroje AXS-100, FTB-1/700 Parametry: Typ vlákna: Singlemode 9/125 (G.652.D) 50/125 62,5/125 Vlnová Maximální délka: útlum: Útlum u: ORL 1310 nm 0,37 db/km UPC - 50 db 1550 nm 0,23 db/km <0,5 db APC - 60 db 850 nm 3,0 db/km 1300 nm 1,0 db/km <0,5 db PC - 40 db 850 nm 3,2 db/km 1300 nm 0,9 db/km <0,5 db PC - 50 db PSB- B / 50-96/ 150 délka vlákna [m] C1 C2 B=SM 9µm * C=MM 50µm D=MM 62,5µm Dostupné y APC: SC, FC, ST, LC, E2000 UPC: SC, FC, ST, LC, E2000
4 EXFO SPSB Soft Pulse Suppressor Box předřadné vlákno uložené v textilním vaku lehké, přenosné a skladné varianty SM, MM 50µm a 62,5 µm vhodné pro přístroje AXS-100, FTB-1/700 Parametry: Typ vlákna: Singlemode 9/125 (G.652.D) 50/125 62,5/125 Vlnová Maximální délka: útlum: Útlum u: ORL 1310 nm 0,37 db/km UPC - 50 db 1550 nm 0,23 db/km <0,5 db APC - 60 db 850 nm 3,0 db/km 1300 nm 1,0 db/km <0,5 db PC - 40 db 850 nm 3,2 db/km 1300 nm 0,9 db/km <0,5 db PC - 50 db SPSB- B / / 150 délka vlákna délka [m] C1 pigtailu C2 B=SM 9µm C=MM 50µm D=MM 62,5µm Dostupné y APC: SC, FC, ST, E2000 UPC: SC, FC, ST, LC

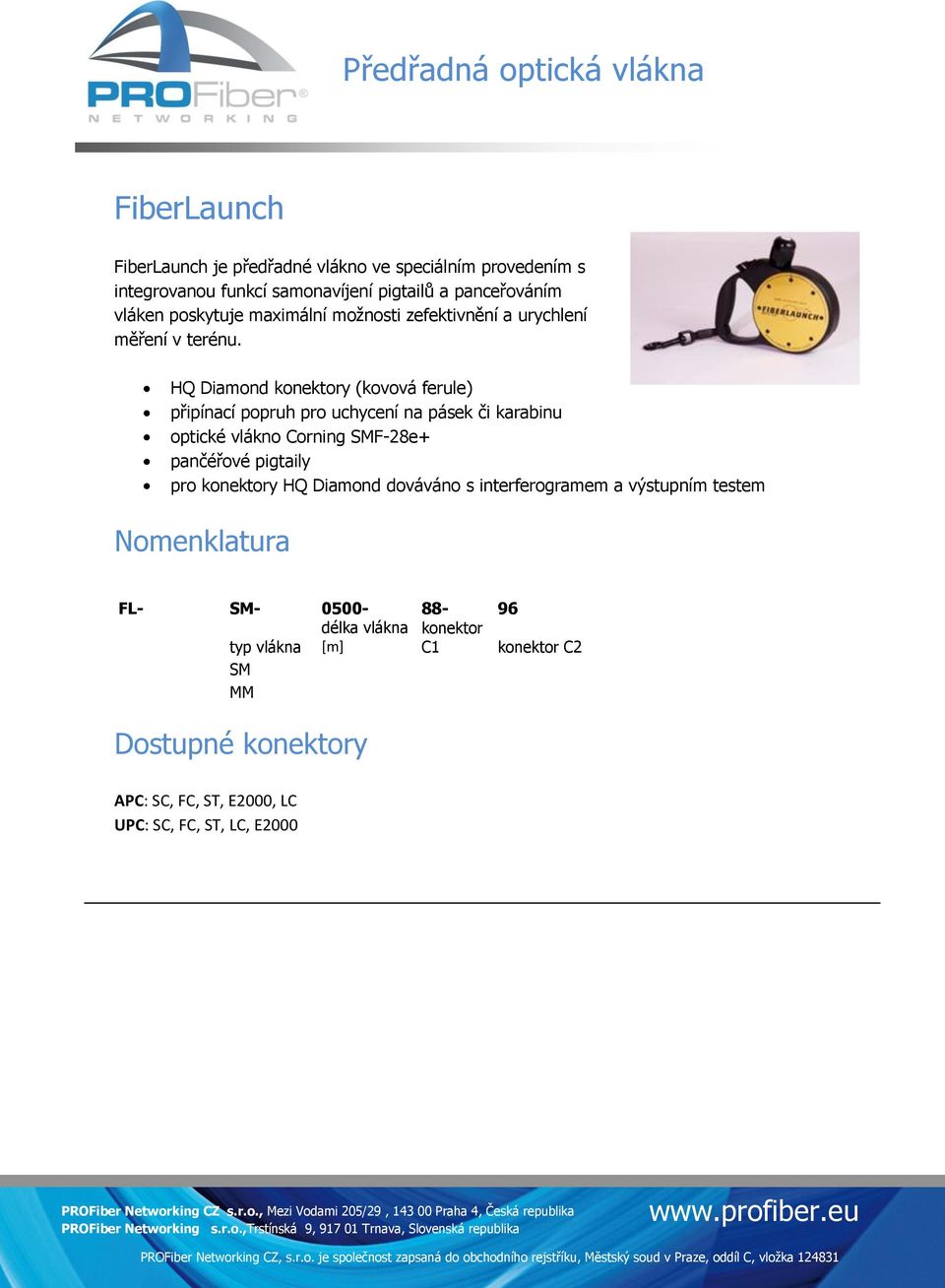

5 FiberLaunch FiberLaunch je předřadné vlákno ve speciálním provedením s integrovanou funkcí samonavíjení pigtailů a panceřováním vláken poskytuje maximální možnosti zefektivnění a urychlení měření v terénu. HQ Diamond y (kovová ferule) připínací popruh pro uchycení na pásek či karabinu optické vlákno Corning SMF-28e+ pančéřové pigtaily pro y HQ Diamond dováváno s interferogramem a výstupním testem FL- SM délka vlákna [m] C1 C2 SM MM Dostupné y APC: SC, FC, ST, E2000, LC UPC: SC, FC, ST, LC, E2000
6 Přehled a označení ů Konektory SM Číselné označení typ u 58- FC/APC 88- SC/APC 96- E2000/APC 102- LC/APC* 89- FC/UPC 90- ST/UPC 91- SC/UPC 95- E2000/UPC 101- LC/UPC* MM 50- FC/PC 54- SC/PC 74- ST/PC 98- LC/PC* * nelze použít jako vstupní (C1) do měřidla
