Ohřívač vzduchu LH / LH-EC (překlad originálu)
|
|
- Hynek Sedláček
- před 8 lety
- Počet zobrazení:
Transkript
1 Návod k montáži a údržbě Ohřívač vzduchu LH / LH-EC (překlad originálu) Wolf GmbH Postfach 80 D Mainburg Tel /74-0 Fax /74600 Internet: Art.-Nr.: 06456_050 Změny vyhrazeny CZ

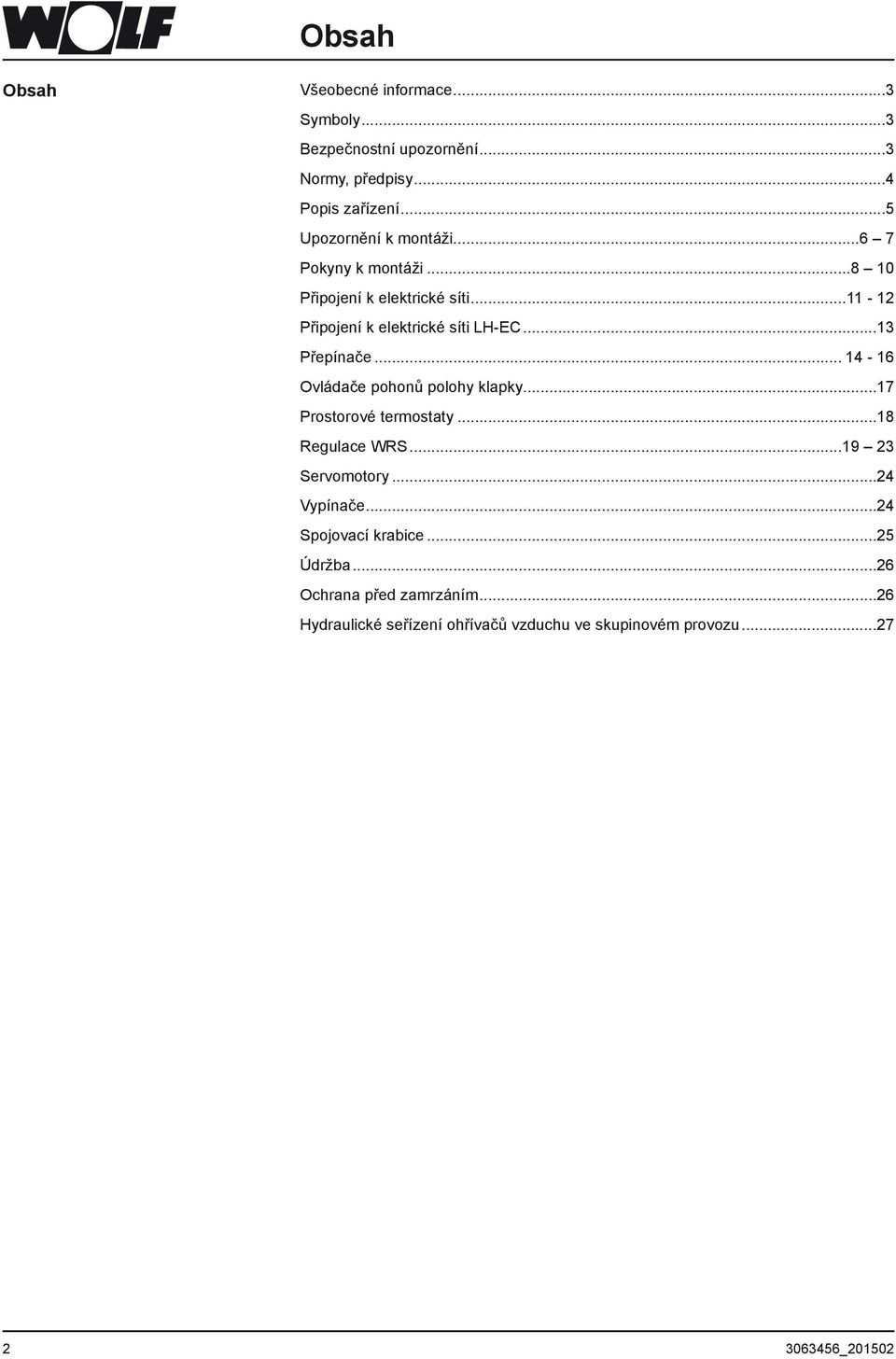

2 Obsah Obsah Všeobecné informace... Symboly... Bezpečnostní upozornění... Normy, předpisy...4 Popis zařízení...5 Upozornění k montáži Pokyny k montáži Připojení k elektrické síti... - Připojení k elektrické síti LH-EC... Přepínače Ovládače pohonů polohy klapky...7 Prostorové termostaty...8 Regulace WRS...9 Servomotory...4 Vypínače...4 Spojovací krabice...5 Údržba...6 Ochrana před zamrzáním...6 Hydraulické seřízení ohřívačů vzduchu ve skupinovém provozu _050
3 Všeobecné informace Všeobecné informace Symboly Tento Návod k montáži a údržbě platí výhradně pro ohřívače vzduchu Wolf LH / LH-EC. Před montáží si řádně prostudujte tento "Návod". Návod k montáži je nedílnou součástí dodávaného zařízení. Musí být tedy uložen tak, aby byl v případě potřeby k dispozici. Pokud nebudou dodrženy pokyny uvedené v Návodu k montáži a údržbě, není možno uplatňovat případné záruční požadavky vůči společnosti Wolf. V tomto návodu k montáži a údržbě jsou použity dále uvedené symboly a upozornění. Tyto důležité pokyny se týkají ochrany osob a technické bezpečnosti provozu. Bezpečnostní upozornění označuje pokyny, které je nutno přesně dodržet, aby se předešlo ohrožení nebo poranění osob a zabránilo poškození zařízení. Nebezpečí úrazu elektrickým proudem při doteku elektrických konstrukčních dílů! Pozor: Před odejmutím krytu vypněte provozní spínač. Nikdy se nedotýkejte elektrických částí a kontaktů na zařízení, které je pod napětím! Hrozí nebezpečí zasažení elektrickým proudem s následkem ohrožení zdraví nebo smrti. Připojovací svorky jsou pod napětím, i když je hlavní vypínač zařízení vypnutý. Na přívodních svorkách je napětí i po vypnutí provozního spínače. Pozor: Upozornění označuje technické pokyny, kterými je třeba se řídit, aby se zabránilo škodám na zařízení a jeho funkčním poruchám. Tato upozornění najdete kromě Návodu k montáži a údržbě také na nálepkách přímo na zařízení. Uvedené pokyny se musí vždy dodržovat. Bezpečnostní upozornění Montáž, uvedení do provozu, údržbu a obsluhu zařízení smí provádět pouze oprávnění pracovníci s dostatečnou kvalifikací. Na elektrickém zařízení smí pracovat pouze pracovníci s příslušným oprávněním k činnosti. Instalace elektrických zařízení se řídí předpisy v zemi výrobce, které vydala organizace VDE (Svaz německých elektrotechniků), a pokyny místních rozvodných organizací, v zemích EU místně příslušnými legislativními normami a normami platnými v EU. Zařízení se smí provozovat pouze s výkonem v rozsahu, který ve svých podkladech stanovila společnost Wolf. Toto zařízení je určeno výhradně k použití ve vzduchotechnice. Zařízení smí přivádět pouze vzduch. Přiváděný vzduch nesmí obsahovat zdraví škodlivé, hořlavé, výbušné, agresivní, korozivní a jinak škodlivé látky. Zařízení se smí provozovat pouze, pokud je v řádném technickém stavu. Poruchy a vady, které mají nebo by mohly mít vliv na bezpečnost a bezchybné fungování zařízení, musí být neprodleně opraveny odborníky. Vadné komponenty a montážní díly na přístroji se smí měnit výhradně za originální náhradní díly společnosti Wolf. Na elektrických zařízeních a montážních sestavách smí pracovat pouze pracovníci s příslušným oprávněním k činnosti v souladu s předpisy platnými pro elektrická zařízení. V bezprostřední blízkosti běžícího ventilátoru se nesmí provádět žádné prá-ce. Ventilátor v chodu může způsobit úraz. Před provedením údržby se ohřívač vzduchu musí vypnout tak, aby nebyl pod napětím, a musí se zajistit tak, aby nemohlo dojít k náhodnému zapnutí _050
4 Normy, předpisy Normy, předpisy Pro klimatizační zařízení platí následující normy a předpisy Směrnice o strojních zařízeních 006/4/EG Směrnice o bezpečnosti elektrických zařízeních nízkého napětí 006/95/EG Směrnice EMV 004/08/EG o elektromagnetické kompatibilitě Směrnice ErP 009/5/ES DIN EN ISO 00-/ Bezpečnost strojních zařízení. Základní pojmy, všeobecné zásady pro projektování DIN EN ISO 857 Bezpečnost strojních zařízení Bezpečné vzdálenosti k zamezení dosahu k nebezpečným místům horními a dolními končetinami DIN EN 49 Bezpečnost strojních zařízení Nejmenší mezery k zamezení stlačení částí lidského těla DIN EN 95 Bezpečnost strojních zařízení Ochranné kryty DIN EN Bezpečnost strojních zařízení Elektrická zařízení strojů Pro montáž a údržbu zařízení je třeba dodržovat dále uvedené normy a bezpečnostní upozornění VDE 000 Požadavky na instalaci silnoproudých zařízení se jmenovitým napětím do 000 V. - VDE Provoz elektrických zařízení, obecná ustanovení VDE Údržba, změny a zkoušky elektrických přístrojů _050

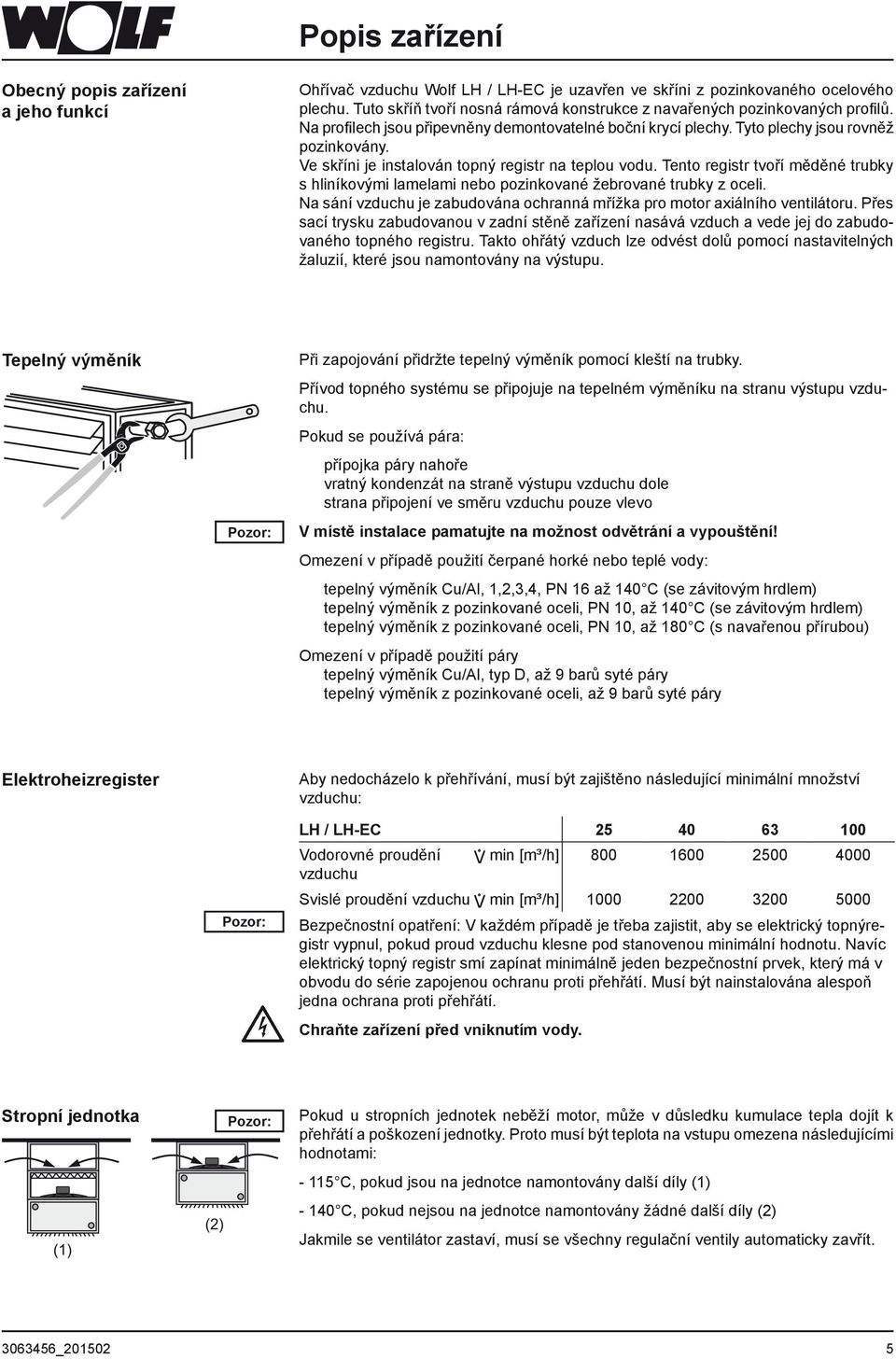

5 Popis zařízení Obecný popis zařízení a jeho funkcí Ohřívač vzduchu Wolf LH / LH-EC je uzavřen ve skříni z pozinkovaného ocelového plechu. Tuto skříň tvoří nosná rámová konstrukce z navařených pozinkovaných profilů. Na profilech jsou připevněny demontovatelné boční krycí plechy. Tyto plechy jsou rovněž pozinkovány. Ve skříni je instalován topný registr na teplou vodu. Tento registr tvoří měděné trubky s hliníkovými lamelami nebo pozinkované žebrované trubky z oceli. Na sání vzduchu je zabudována ochranná mřížka pro motor axiálního ventilátoru. Přes sací trysku zabudovanou v zadní stěně zařízení nasává vzduch a vede jej do zabudovaného topného registru. Takto ohřátý vzduch lze odvést dolů pomocí nastavitelných žaluzií, které jsou namontovány na výstupu. Tepelný výměník Pozor: Při zapojování přidržte tepelný výměník pomocí kleští na trubky. Přívod topného systému se připojuje na tepelném výměníku na stranu výstupu vzduchu. Pokud se používá pára: přípojka páry nahoře vratný kondenzát na straně výstupu vzduchu dole strana připojení ve směru vzduchu pouze vlevo V místě instalace pamatujte na možnost odvětrání a vypouštění! Omezení v případě použití čerpané horké nebo teplé vody: tepelný výměník Cu/Al,,,,4, PN 6 až 40 C (se závitovým hrdlem) tepelný výměník z pozinkované oceli, PN 0, až 40 C (se závitovým hrdlem) tepelný výměník z pozinkované oceli, PN 0, až 80 C (s navařenou přírubou) Omezení v případě použití páry tepelný výměník Cu/Al, typ D, až 9 barů syté páry tepelný výměník z pozinkované oceli, až 9 barů syté páry Elektroheizregister Pozor: Aby nedocházelo k přehřívání, musí být zajištěno následující minimální množství vzduchu: LH / LH-EC Vodorovné proudění V min [m³/h] vzduchu Svislé proudění vzduchu V min [m³/h] Bezpečnostní opatření: V každém případě je třeba zajistit, aby se elektrický topnýregistr vypnul, pokud proud vzduchu klesne pod stanovenou minimální hodnotu. Navíc elektrický topný registr smí zapínat minimálně jeden bezpečnostní prvek, který má v obvodu do série zapojenou ochranu proti přehřátí. Musí být nainstalována alespoň jedna ochrana proti přehřátí. Chraňte zařízení před vniknutím vody. Stropní jednotka () () Pozor: Pokud u stropních jednotek neběží motor, může v důsledku kumulace tepla dojít k přehřátí a poškození jednotky. Proto musí být teplota na vstupu omezena následujícími hodnotami: - 5 C, pokud jsou na jednotce namontovány další díly () - 40 C, pokud nejsou na jednotce namontovány žádné další díly () Jakmile se ventilátor zastaví, musí se všechny regulační ventily automaticky zavřít _050 5

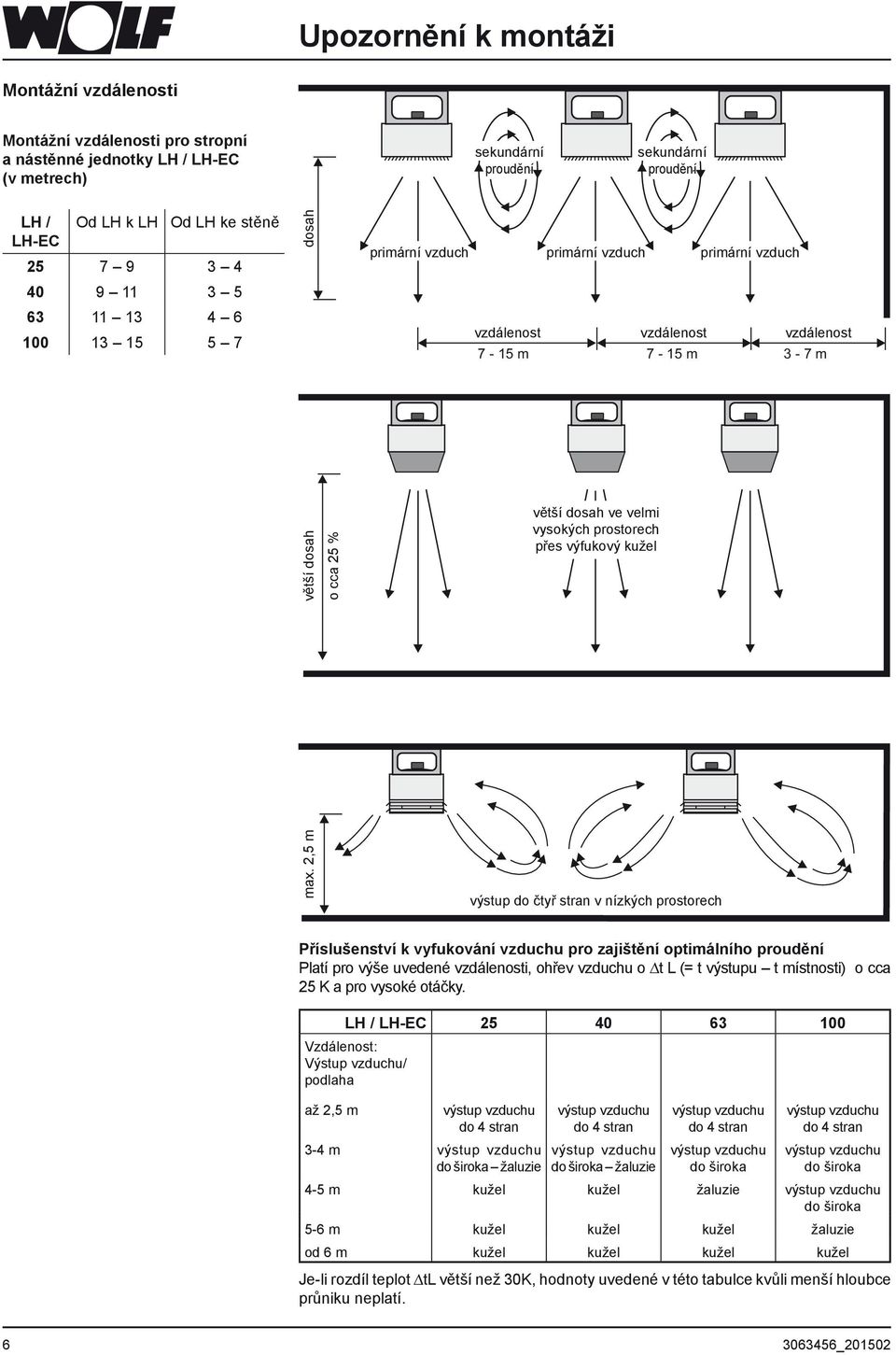

6 Upozornění k montáži Montážní vzdálenosti Montážní vzdálenosti pro stropní a nástěnné jednotky LH / LH-EC (v metrech) sekundární proudění sekundární proudění LH / Od LH k LH Od LH ke stěně LH-EC dosah primární vzduch primární vzduch primární vzduch vzdálenost vzdálenost vzdálenost 7-5m 7-5m -7m větší dosah o cca 5 % větší dosah ve velmi vysokých prostorech přes výfukový kužel max.,5 m výstup do čtyř stran v nízkých prostorech Příslušenství k vyfukování vzduchu pro zajištění optimálního proudění Platí pro výše uvedené vzdálenosti, ohřev vzduchu o t L (= t výstupu t místnosti) o cca 5 K a pro vysoké otáčky. LH / LH-EC Vzdálenost: Výstup vzduchu/ podlaha až,5 m výstup vzduchu do 4 stran -4 m výstup vzduchu do široka žaluzie výstup vzduchu do 4 stran výstup vzduchu do široka žaluzie výstup vzduchu do 4 stran výstup vzduchu do široka výstup vzduchu do 4 stran výstup vzduchu do široka 4-5 m kužel kužel žaluzie výstup vzduchu do široka 5-6 m kužel kužel kužel žaluzie od 6 m kužel kužel kužel kužel Je-li rozdíl teplot tl větší než 0K, hodnoty uvedené v této tabulce kvůli menší hloubce průniku neplatí _050

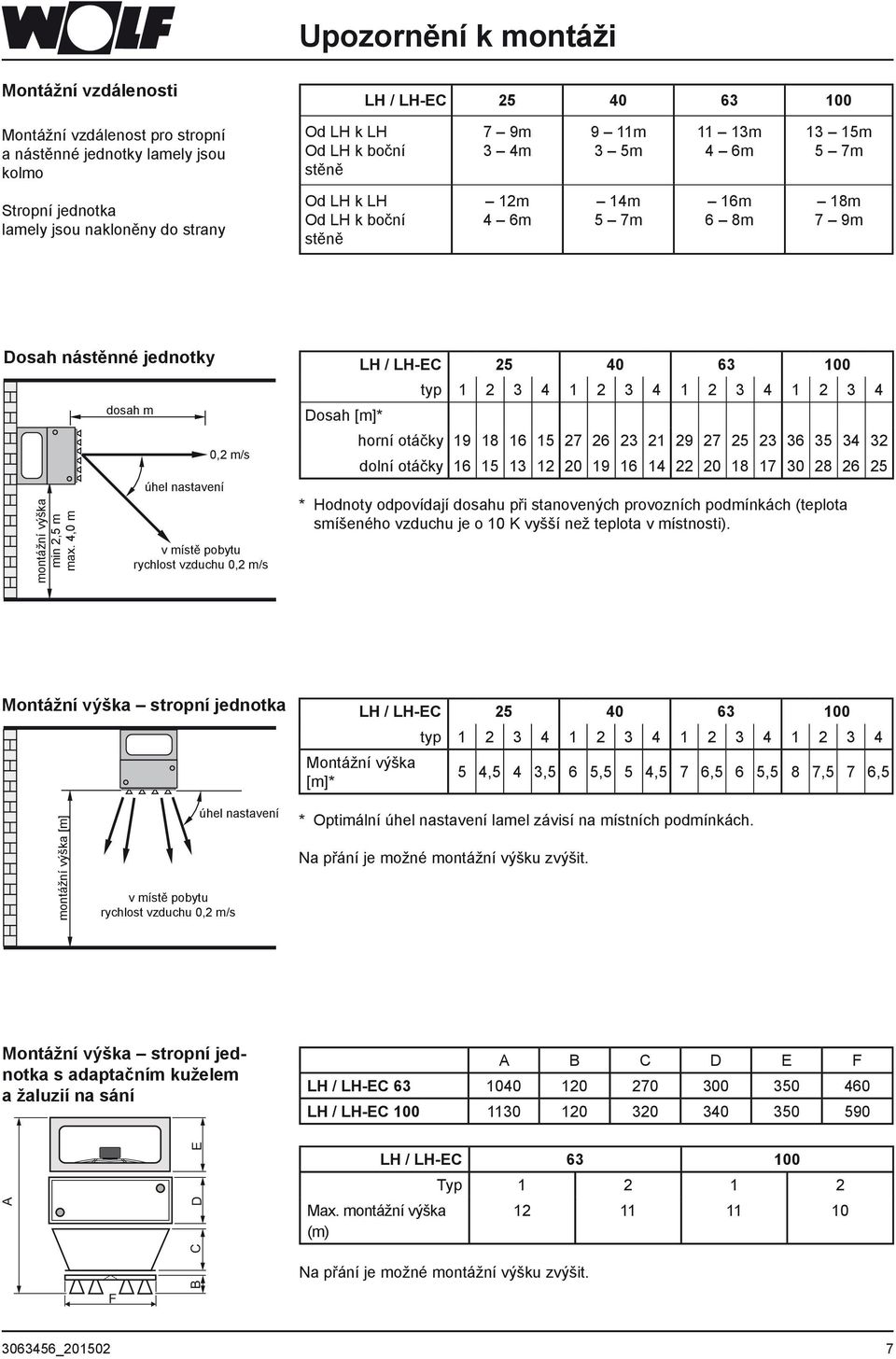

7 Upozornění k montáži Montážní vzdálenosti LH / LH-EC Montážní vzdálenost pro stropní a nástěnné jednotky lamely jsou kolmo Od LH k LH Od LH k boční stěně 7 9m 4m 9 m 5m m 4 6m 5m 5 7m Stropní jednotka lamely jsou nakloněny do strany Od LH k LH Od LH k boční stěně m 4 6m 4m 5 7m 6m 6 8m 8m 7 9m Dosah nástěnné jednotky montážní výška min,5 m max. 4,0 m dosah m úhel nastavení 0, m/s v místě pobytu rychlost vzduchu 0, m/s LH / LH-EC typ Dosah [m]* horní otáčky dolní otáčky * Hodnoty odpovídají dosahu při stanovených provozních podmínkách (teplota smíšeného vzduchu je o 0 K vyšší než teplota v místnosti). Montážní výška stropní jednotka LH / LH-EC typ Montážní výška 5 4,5 4,5 6 5,5 5 4,5 7 6,5 6 5,5 8 7,5 7 6,5 [m]* montážní výška [m] v místě pobytu rychlost vzduchu 0, m/s úhel nastavení * Optimální úhel nastavení lamel závisí na místních podmínkách. Na přání je možné montážní výšku zvýšit. Montážní výška stropní jednotka s adaptačním kuželem a žaluzií na sání A B C D E F LH / LH-EC LH / LH-EC A C D E LH / LH-EC 6 00 Typ Max. montážní výška (m) 0 F B Na přání je možné montážní výšku zvýšit _050 7
8 Pokyny k montáži Úhelník k zavěšení jednotky 9 5 Na jednotku LH / LH-EC připevněte úhelník. Pokud budete jednotku instalovat na strop tak, aby výstup vzduchu byl vodorovný, nejdříve zašroubujte do stropu připevňovací šrouby Ø 8 mm. Jednotku LH / LH-EC zavěste do otvorů ve tvaru klíčové dírky a šrouby utáhněte Pokud budete jednotku instalovat na strop, vložte z boku přes zářez otvoru závitové tyče M8. Tyto tyče zajistěte pomocí matice, kontramatice a pojistných podložek. K instalaci použijte šrouby vhodné pro danou stropní konstrukci. V případě potřeby použijte hmoždinky. závitové tyče M8 9 5 L max závěs Do stěny vložte upevňovací šrouby Ø 8 mm. Jednotku LH / LH-EC a sací příslušenství zavěste do otvorů ve tvaru klíčové dírky a šrouby utáhněte. Z důvodu zatížení při maximální délce zařízení Lmax se u nástěnných jednotek musí použít montážní podpěra (konzola) nebo závěs. Montážní podpěra (konzola) nebo závěs se musí použít také u jednotky LH / LH-EC 00 s tepelným výměníkem z pozinkované oceli, typ nebo, s délkou 0 mm. konzola podpěra LH / LH-EC L max. [mm] Upevňovací konzoly Upevňovací konzoly připevněte k jednotce LH / LH-EC pomocí přiložených šroubů. Upevňovací šrouby zašroubujte do stěny nebo stropu viz rozměr c. Jednotku LH / LH-EC zavěste do otvorů v konzole a šrouby utáhněte. a d c e x x b x x g f h l LH / LH-EC a b c d e f g h i x x x x rozměr v [mm] _050

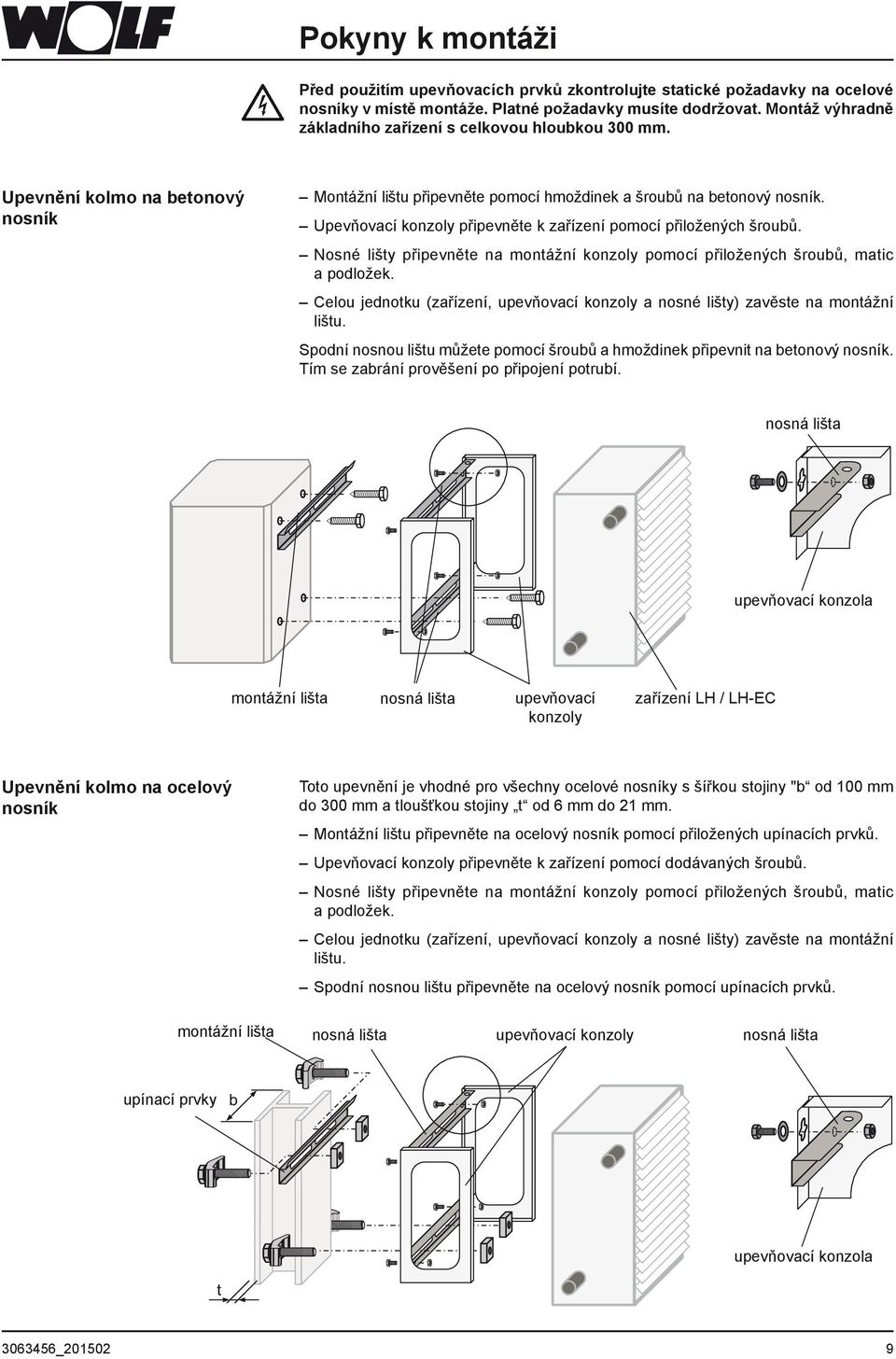

9 Pokyny k montáži Před použitím upevňovacích prvků zkontrolujte statické požadavky na ocelové nosníky v místě montáže. Platné požadavky musíte dodržovat. Montáž výhradně základního zařízení s celkovou hloubkou 00 mm. Upevnění kolmo na betonový nosník Montážní lištu připevněte pomocí hmoždinek a šroubů na betonový nosník. Upevňovací konzoly připevněte k zařízení pomocí přiložených šroubů. Nosné lišty připevněte na montážní konzoly pomocí přiložených šroubů, matic a podložek. Celou jednotku (zařízení, upevňovací konzoly a nosné lišty) zavěste na montážní lištu. Spodní nosnou lištu můžete pomocí šroubů a hmoždinek připevnit na betonový nosník. Tím se zabrání prověšení po připojení potrubí. nosná lišta upevňovací konzola montážní lišta nosná lišta upevňovací konzoly zařízení LH / LH-EC Upevnění kolmo na ocelový nosník Toto upevnění je vhodné pro všechny ocelové nosníky s šířkou stojiny "b od 00 mm do 00 mm a tloušťkou stojiny t od 6 mm do mm. Montážní lištu připevněte na ocelový nosník pomocí přiložených upínacích prvků. Upevňovací konzoly připevněte k zařízení pomocí dodávaných šroubů. Nosné lišty připevněte na montážní konzoly pomocí přiložených šroubů, matic a podložek. Celou jednotku (zařízení, upevňovací konzoly a nosné lišty) zavěste na montážní lištu. Spodní nosnou lištu připevněte na ocelový nosník pomocí upínacích prvků. montážní lišta nosná lišta upevňovací konzoly nosná lišta upínací prvky b upevňovací konzola t 06456_050 9
10 Pokyny k montáži Upevnění na ocelový nosník šikmo s vyrovnáním náklonu Toto upevnění je vhodné pro všechny ocelové nosníky s šířkou stojiny "b od 00 mm do 00 mm a tloušťkou stojiny t od 6 mm do mm. Upevňovací konzoly připevněte k zařízení pomocí přiložených šroubů. Krátké rameno úhelníku k vyrovnání náklonu připevněte na nosné lišty pomocí přiložených šroubů a matic. Úhelník připevněte na delších ramenech. Nosné lišty namontujte na ocelový nosník pomocí přiložených upínacích prvků. Na úhelník namontujte zařízení s upevňovacími konzolami. Použijte k tomu montážní závitové tyče M8. upínací prvky b nosná lišta t závitové tyče M8 (montážní) upevňovací konzoly zařízení LH / LH-EC vyrovnání náklonu Upevnění na ocelový nosník vodorovně a šikmo bez vyrovnání náklonu Toto upevnění je vhodné pro všechny ocelové nosníky s šířkou stojiny "b od 00 mm do 00 mm a tloušťkou stojiny t od 6 mm do mm. Upevňovací konzoly připevněte k zařízení pomocí přiložených šroubů. Obr. a obr. Nosné lišty připevněte na montážní konzoly pomocí přiložených šroubů, matic a podložek Nosné lišty připevněte na ocelový nosník pomocí upínacích prvků viz obr. a. Obr. :: Nosné lišty připevněte na ocelový nosník pomocí upínacích prvků. Na nosné lišty namontujte zařízení s upevňovacími konzolami. Použijte k tomu montážní závitové tyče M8 * (volitelně). t b b t b t * obr. obr. obr _050

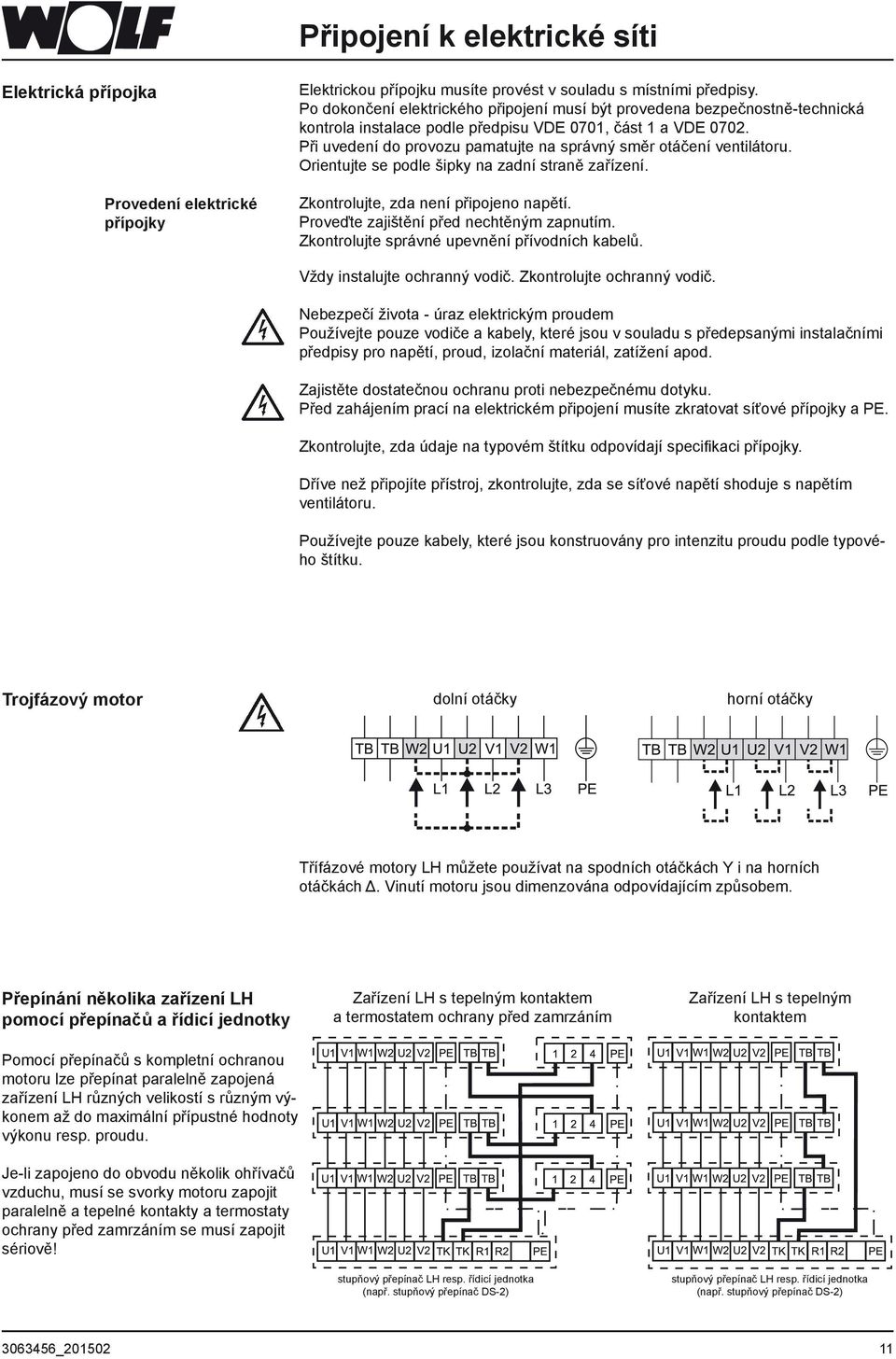

11 Připojení k elektrické síti Elektrická přípojka Provedení elektrické přípojky Elektrickou přípojku musíte provést v souladu s místními předpisy. Po dokončení elektrického připojení musí být provedena bezpečnostně-technická kontrola instalace podle předpisu VDE 070, část a VDE 070. Při uvedení do provozu pamatujte na správný směr otáčení ventilátoru. Orientujte se podle šipky na zadní straně zařízení. Zkontrolujte, zda není připojeno napětí. Proveďte zajištění před nechtěným zapnutím. Zkontrolujte správné upevnění přívodních kabelů. Vždy instalujte ochranný vodič. Zkontrolujte ochranný vodič. Nebezpečí života - úraz elektrickým proudem Používejte pouze vodiče a kabely, které jsou v souladu s předepsanými instalačními předpisy pro napětí, proud, izolační materiál, zatížení apod. Zajistěte dostatečnou ochranu proti nebezpečnému dotyku. Před zahájením prací na elektrickém připojení musíte zkratovat síťové přípojky a PE. Zkontrolujte, zda údaje na typovém štítku odpovídají specifikaci přípojky. Dříve než připojíte přístroj, zkontrolujte, zda se síťové napětí shoduje s napětím ventilátoru. Používejte pouze kabely, které jsou konstruovány pro intenzitu proudu podle typového štítku. Trojfázový motor dolní otáčky horní otáčky Třífázové motory LH můžete používat na spodních otáčkách Y i na horních otáčkách Δ. Vinutí motoru jsou dimenzována odpovídajícím způsobem. Přepínání několika zařízení LH pomocí přepínačů a řídicí jednotky Pomocí přepínačů s kompletní ochranou motoru lze přepínat paralelně zapojená zařízení LH různých velikostí s různým výkonem až do maximální přípustné hodnoty výkonu resp. proudu. Je-li zapojeno do obvodu několik ohřívačů vzduchu, musí se svorky motoru zapojit paralelně a tepelné kontakty a termostaty ochrany před zamrzáním se musí zapojit sériově! Zařízení LH s tepelným kontaktem a termostatem ochrany před zamrzáním stupňový přepínač LH resp. řídicí jednotka (např. stupňový přepínač DS-) Zařízení LH s tepelným kontaktem stupňový přepínač LH resp. řídicí jednotka (např. stupňový přepínač DS-) 06456_050

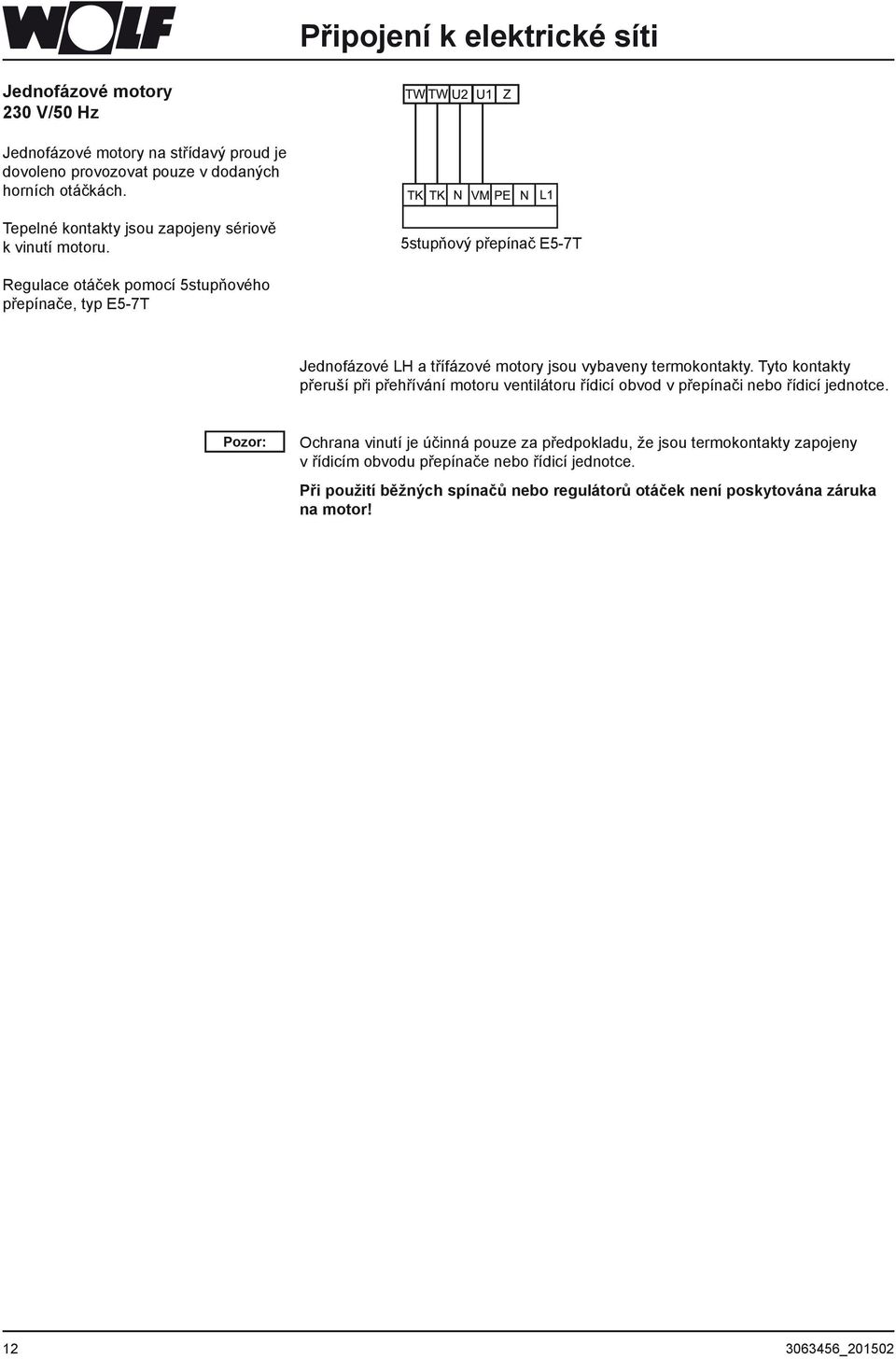

12 Připojení k elektrické síti Jednofázové motory 0 V/50 Hz Jednofázové motory na střídavý proud je dovoleno provozovat pouze v dodaných horních otáčkách. Tepelné kontakty jsou zapojeny sériově k vinutí motoru. 5stupňový přepínač E5-7T Regulace otáček pomocí 5stupňového přepínače, typ E5-7T Jednofázové LH a třífázové motory jsou vybaveny termokontakty. Tyto kontakty přeruší při přehřívání motoru ventilátoru řídicí obvod v přepínači nebo řídicí jednotce. Pozor: Ochrana vinutí je účinná pouze za předpokladu, že jsou termokontakty zapojeny v řídicím obvodu přepínače nebo řídicí jednotce. Při použití běžných spínačů nebo regulátorů otáček není poskytována záruka na motor! 06456_050

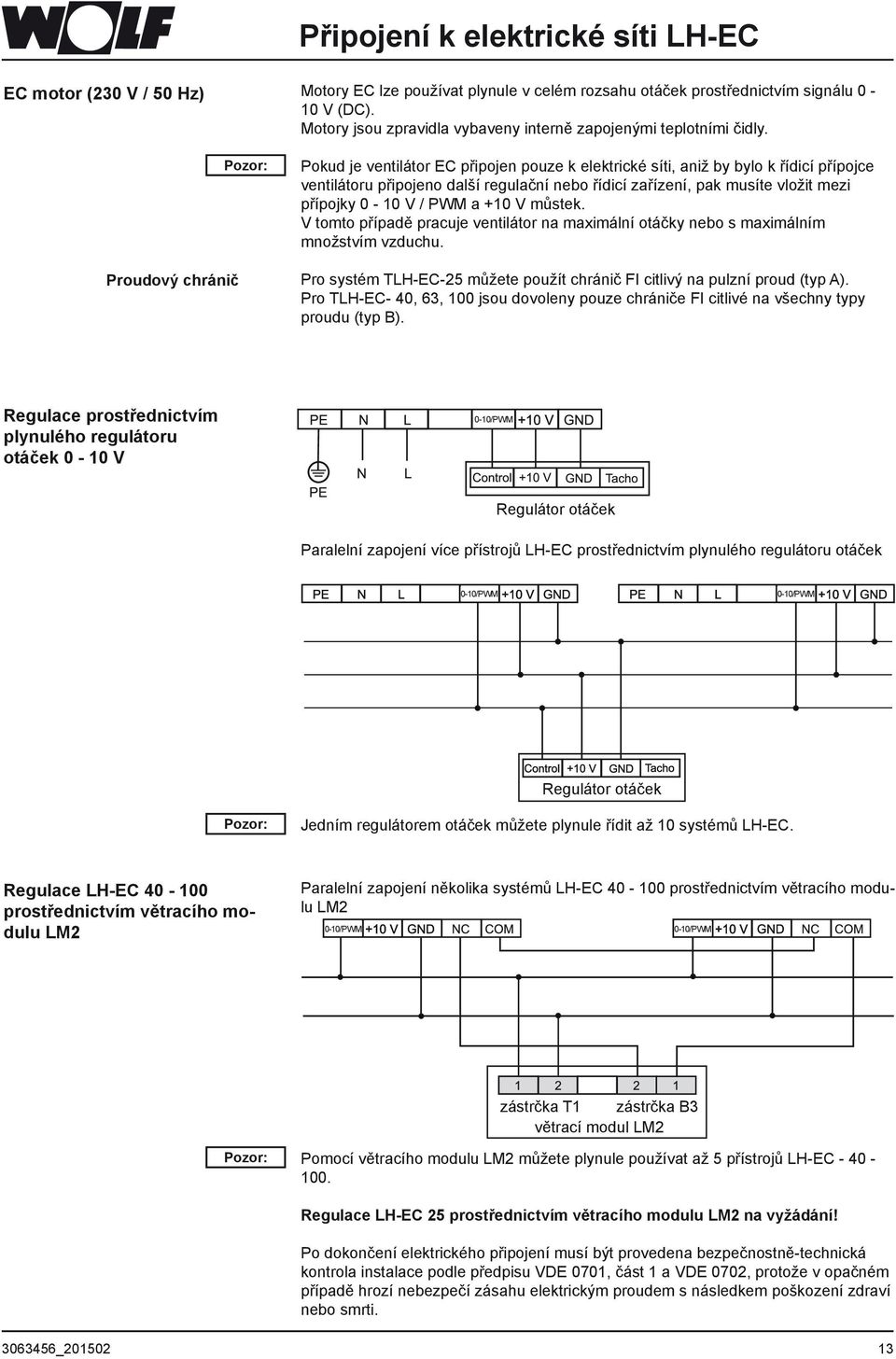

13 Připojení k elektrické síti LH-EC EC motor (0 V / 50 Hz) Motory EC lze používat plynule v celém rozsahu otáček prostřednictvím signálu 0-0 V (DC). Motory jsou zpravidla vybaveny interně zapojenými teplotními čidly. Proudový chránič Pozor: Pokud je ventilátor EC připojen pouze k elektrické síti, aniž by bylo k řídicí přípojce ventilátoru připojeno další regulační nebo řídicí zařízení, pak musíte vložit mezi přípojky 0-0 V / PWM a +0 V můstek. V tomto případě pracuje ventilátor na maximální otáčky nebo s maximálním množstvím vzduchu. Pro systém TLH-EC-5 můžete použít chránič FI citlivý na pulzní proud (typ A). Pro TLH-EC- 40, 6, 00 jsou dovoleny pouze chrániče FI citlivé na všechny typy proudu (typ B). Regulace prostřednictvím plynulého regulátoru otáček 0-0 V 0-0/PWM Regulátor otáček Paralelní zapojení více přístrojů LH-EC prostřednictvím plynulého regulátoru otáček 0-0/PWM 0-0/PWM Regulátor otáček Pozor: Jedním regulátorem otáček můžete plynule řídit až 0 systémů LH-EC. Regulace LH-EC prostřednictvím větracího modulu LM Paralelní zapojení několika systémů LH-EC prostřednictvím větracího modulu LM 0-0/PWM 0-0/PWM zástrčka T zástrčka B větrací modul LM Pozor: Pomocí větracího modulu LM můžete plynule používat až 5 přístrojů LH-EC Regulace LH-EC 5 prostřednictvím větracího modulu LM na vyžádání! Po dokončení elektrického připojení musí být provedena bezpečnostně-technická kontrola instalace podle předpisu VDE 070, část a VDE 070, protože v opačném případě hrozí nebezpečí zásahu elektrickým proudem s následkem poškození zdraví nebo smrti _050

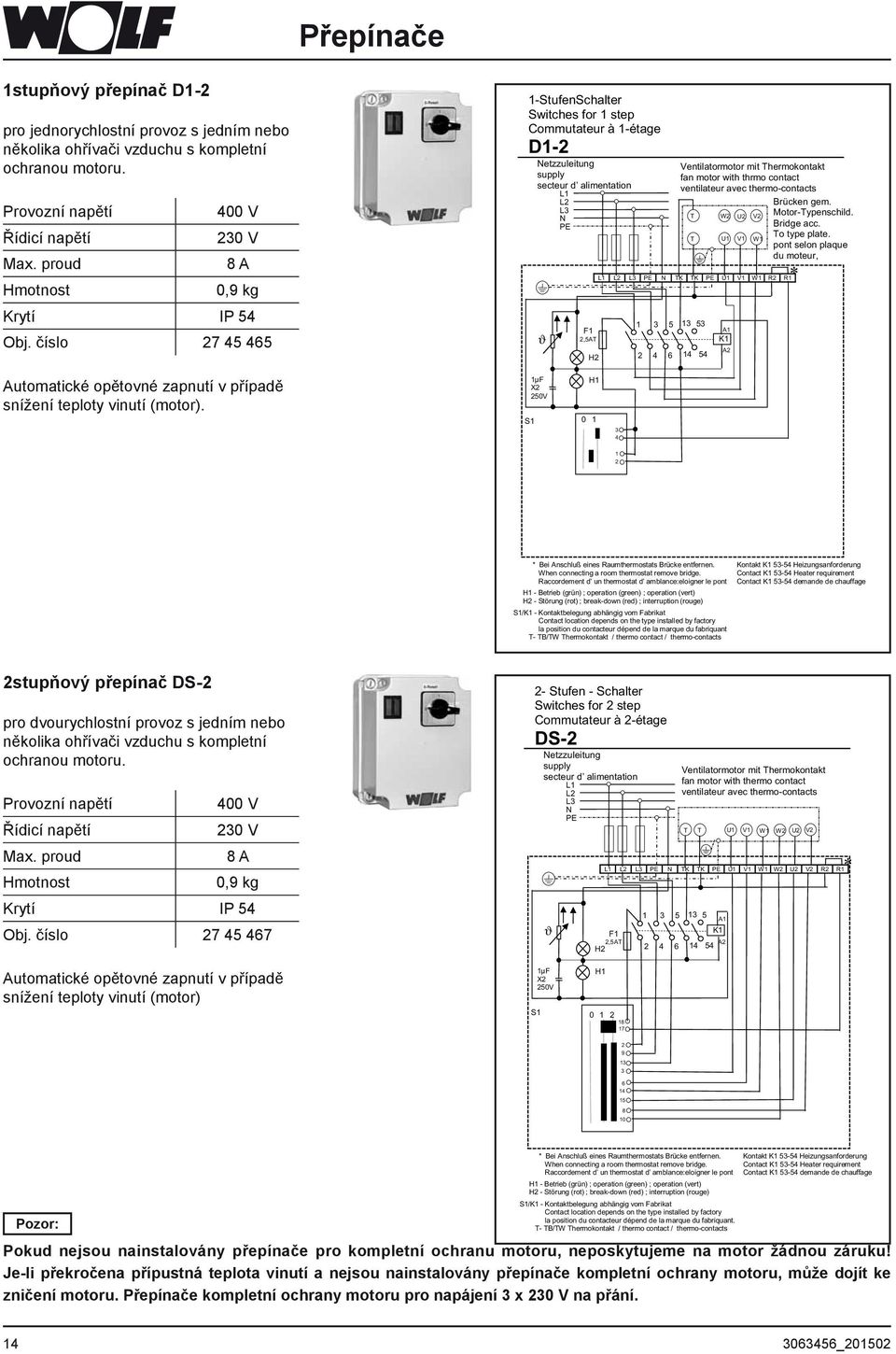

14 Přepínače stupňový přepínač D- pro jednorychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. Provozní napětí 400 V Řídicí napětí 0 V Max. proud 8 A Hmotnost 0,9 kg Krytí IP 54 Obj. číslo StufenSchalter Switches for step Commutateur à -étage D- Netzzuleitung supply secteur d alimentation L L L N PE ϑ F,5AT H Ventilatormotor mit Thermokontakt fan motor with thrmo contact ventilateur avec thermo-contacts Brücken gem. T W U V Motor-Typenschild. Bridge acc. To type plate. T U V W pont selon plaque du moteur, L L L PE N TK TK PE U V W R R A K A * Automatické opětovné zapnutí v případě snížení teploty vinutí (motor). µf X 50V S H 0 4 * Bei Anschluß eines Raumthermostats Brücke entfernen. When connecting a room thermostat remove bridge. Raccordement d un thermostat d amblance:eloigner le pont H - Betrieb (grün) ; operation (green) ; operation (vert) H - Störung (rot) ; break-down (red) ; interruption (rouge) S/K - Kontaktbelegung abhängig vom Fabrikat Contact location depends on the type installed by factory la position du contacteur dépend de la marque du fabriquant T- TB/TW Thermokontakt / thermo contact / thermo-contacts Kontakt K 5-54 Heizungsanforderung Contact K 5-54 Heater requirement Contact K 5-54 demande de chauffage stupňový přepínač DS- pro dvourychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. Provozní napětí 400 V Řídicí napětí 0 V Max. proud 8 A Hmotnost 0,9 kg Krytí IP 54 Obj. číslo Stufen - Schalter Switches for step Commutateur à -étage DS- Netzzuleitung supply secteur d alimentation L L L N PE ϑ Ventilatormotor mit Thermokontakt fan motor with thermo contact ventilateur avec thermo-contacts T T U V W L L L PE N TK TK PE U V W W U V R R F,5AT H A K A 4 54 W U V * Automatické opětovné zapnutí v případě snížení teploty vinutí (motor) µf X 50V S H Pozor: * Bei Anschluß eines Raumthermostats Brücke entfernen. When connecting a room thermostat remove bridge. Raccordement d un thermostat d amblance:eloigner le pont H - Betrieb (grün) ; operation (green) ; operation (vert) H - Störung (rot) ; break-down (red) ; interruption (rouge) S/K - Kontaktbelegung abhängig vom Fabrikat Contact location depends on the type installed by factory la position du contacteur dépend de la marque du fabriquant. T- TB/TW Thermokontakt / thermo contact / thermo-contacts Kontakt K 5-54 Heizungsanforderung Contact K 5-54 Heater requirement Contact K 5-54 demande de chauffage Pokud nejsou nainstalovány přepínače pro kompletní ochranu motoru, neposkytujeme na motor žádnou záruku! Je-li překročena přípustná teplota vinutí a nejsou nainstalovány přepínače kompletní ochrany motoru, může dojít ke zničení motoru. Přepínače kompletní ochrany motoru pro napájení x 0 V na přání _050

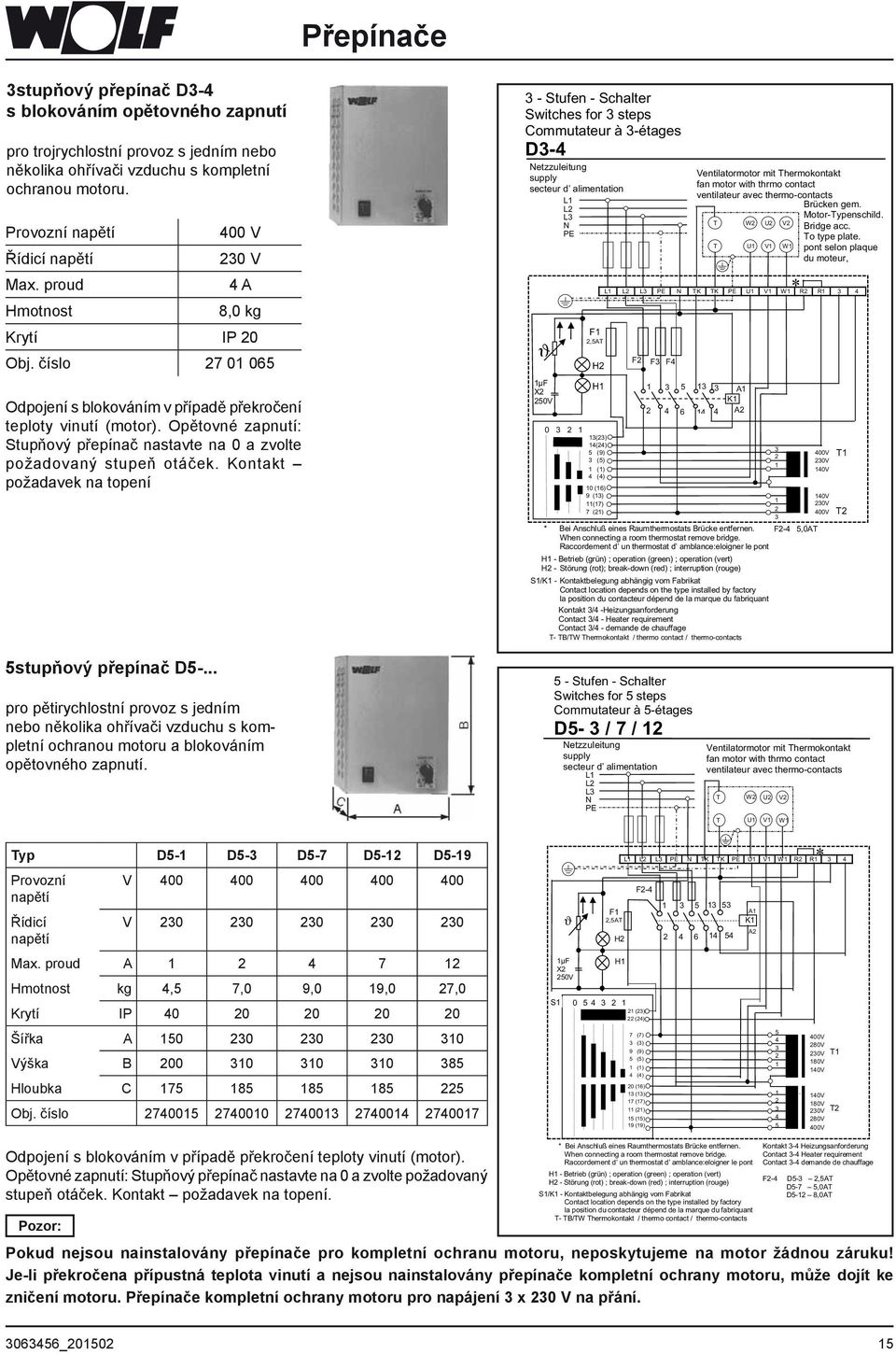

15 Přepínače stupňový přepínač D-4 s blokováním opětovného zapnutí pro trojrychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru. Provozní napětí 400 V Řídicí napětí 0 V Max. proud 4 A Hmotnost 8,0 kg Krytí IP 0 Obj. číslo Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. Kontakt požadavek na topení 5stupňový přepínač D5-... pro pětirychlostní provoz s jedním nebo několika ohřívači vzduchu s kompletní ochranou motoru a blokováním opětovného zapnutí. Typ D5- D5- D5-7 D5- D5-9 Provozní napětí Řídicí napětí V V Max. proud A 4 7 Hmotnost kg 4,5 7,0 9,0 9,0 7,0 Krytí IP Šířka A Výška B Hloubka C Obj. číslo Stufen - Schalter Switches for steps Commutateur à -étages D-4 Netzzuleitung supply secteur d alimentation L L L N PE ϑ µf X 50V F,5AT H H 0 () 4(4) 5 (9) (5) () 4 (4) 0 (6) 9 () (7) 7 () L L L PE N TK TK PE U V W R R 4 F F F4 * Bei Anschluß eines Raumthermostats Brücke entfernen. When connecting a room thermostat remove bridge. Raccordement d un thermostat d amblance:eloigner le pont H - Betrieb (grün) ; operation (green) ; operation (vert) H - Störung (rot); break-down (red) ; interruption (rouge) S/K - Kontaktbelegung abhängig vom Fabrikat Contact location depends on the type installed by factory la position du contacteur dépend de la marque du fabriquant Kontakt /4 -Heizungsanforderung Contact /4 - Heater requirement Contact /4 - demande de chauffage T- TB/TW Thermokontakt / thermo contact / thermo-contacts 5 - Stufen - Schalter Switches for 5 steps Commutateur à 5-étages D5- / 7 / Netzzuleitung supply secteur d alimentation L L L N PE ϑ µf X 50V S F,5AT H H () Ventilatormotor mit Thermokontakt fan motor with thrmo contact ventilateur avec thermo-contacts Brücken gem. Motor-Typenschild. T W U V Bridge acc. To type plate. T U V W pont selon plaque du moteur, 4 A K 4 A T T W U V U V W * 400V T 0V 40V 40V 0V 400V T F-4 5,0AT Ventilatormotor mit Thermokontakt fan motor with thrmo contact ventilateur avec thermo-contacts L L L PE N TK TK PE U V W R R 4 F-4 (4) 7 (7) () 9 (9) 5 (5) () 4 (4) 0 (6) () 7 (7) () 5 (5) 9 (9) A K A * 400V 80V 0V T 80V 40V 40V 80V 0V T 80V 400V Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. Kontakt požadavek na topení. Pozor: * Bei Anschluß eines Raumthermostats Brücke entfernen. When connecting a room thermostat remove bridge. Raccordement d un thermostat d amblance:eloigner le pont H - Betrieb (grün) ; operation (green) ; operation (vert) H - Störung (rot) ; break-down (red) ; interruption (rouge) S/K - Kontaktbelegung abhängig vom Fabrikat Contact location depends on the type installed by factory la position du contacteur dépend de la marque du fabriquant T- TB/TW Thermokontakt / thermo contact / thermo-contacts Kontakt -4 Heizungsanforderung Contact -4 Heater requirement Contact -4 demande de chauffage F-4 D5-,5AT D5-7 5,0AT D5-8,0AT Pokud nejsou nainstalovány přepínače pro kompletní ochranu motoru, neposkytujeme na motor žádnou záruku! Je-li překročena přípustná teplota vinutí a nejsou nainstalovány přepínače kompletní ochrany motoru, může dojít ke zničení motoru. Přepínače kompletní ochrany motoru pro napájení x 0 V na přání _050 5
16 Přepínače stupňový přepínač E-7T s blokováním opětovného zapnutí pro trojrychlostní provoz s jedním nebo několika ohřívači vzduchu s jednofázovými motory s kompletní ochranou. Provozní napětí 0 V Max. proud 7 A Hmotnost 4,5 kg Krytí IP 40 Obj. číslo Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. Kontakt požadavek na topení. - Stufen - Schalter Switches for steps Commutateur à -étages E-7T Netzzuleitung supply secteur d alimentation L N PE F F,5AT S 0 7 ( ) 8 ( ) 5 ( 5 ) ( ) ( ) 6 ( 0 ) PE L N TK TK PE N VM R R A K A 0 T µf X 50V T T Z U U PE 0V 45V 05V Ventilatormotor mit Thermokontakt fan motor with thermo contact ventilateur avec thermo-contacts Hϑ H * F 8,0AT ( 6,xmm ) * Bei Anschluß eines Raumthermostats Brücke entfernen. When connecting a room thermostat remove bridge. Raccordement d un thermostat d amblance:eloigner le pont H - Betrieb (grün); operation (green); operation (vert) H - Störung (rot) ; break-down (red) ; interruption (rouge) S/K- Kontaktbelegung abhängig vom Fabrikat Contact location depends on the type installed by factory la position du contacteur dépend de la marque du fabriquant Kontakt -4 Heizungsanforderung Contact -4 Heater requirement Contact -4 demande de chauffage T- TB/TW Thermokontakt / thermo contact / thermo-contacts 5stupňový přepínač E5-7T s blokováním opětovného zapnutí pro trojrychlostní provoz s jedním nebo několika ohřívači vzduchu s jednofázovými motory s kompletní ochranou. Provozní napětí 0 V Max. proud 7 A Hmotnost 4,5 kg Krytí IP 40 Obj. číslo Odpojení s blokováním v případě překročení teploty vinutí (motor). Opětovné zapnutí: Stupňový přepínač nastavte na 0 a zvolte požadovaný stupeň otáček. Kontakt požadavek na topení. 5 - Stufen - Schalter Switches for 5 steps Commutateur à 5-étages E5-7T Netzzuleitung supply secteur d alimentation L N PE F 8AT F,5AT S ( ) ( ) ( 9 ) 9 ( 7 ) 7 ( 5 ) 5 ( ) ( ) 4 ( 0 ) PE L N TK TK PE N VM R R 4 5 A K A T µf X 50V T T Z U U PE 0V 60V 45V 0V 05V Ventilatormotor mit Thermokontakt fan motor with thermo contact ventilateur avec thermo-contacts H H * * Bei Anschluß eines Raumthermostats Brücke entfernen. When connecting a room thermostat remove bridge. Raccordement d un thermostat d amblance:eloigner le pont H - Betrieb (grün); operation (green) ; operation (vert) H - Störung (rot) ; break-down (red); interruption (rouge) S/K - Kontaktbelegung abhängig vom Fabrikat Contact location depends on the type installed by factory la position du contacteur dépend de la marque du fabriquant Kontakt 4 Heizungsanforderung Contact - 4 Heater requirement Contact 4 demande de chauffage T- TB/TW Thermokontakt / thermo contact / thermo-contacts _050

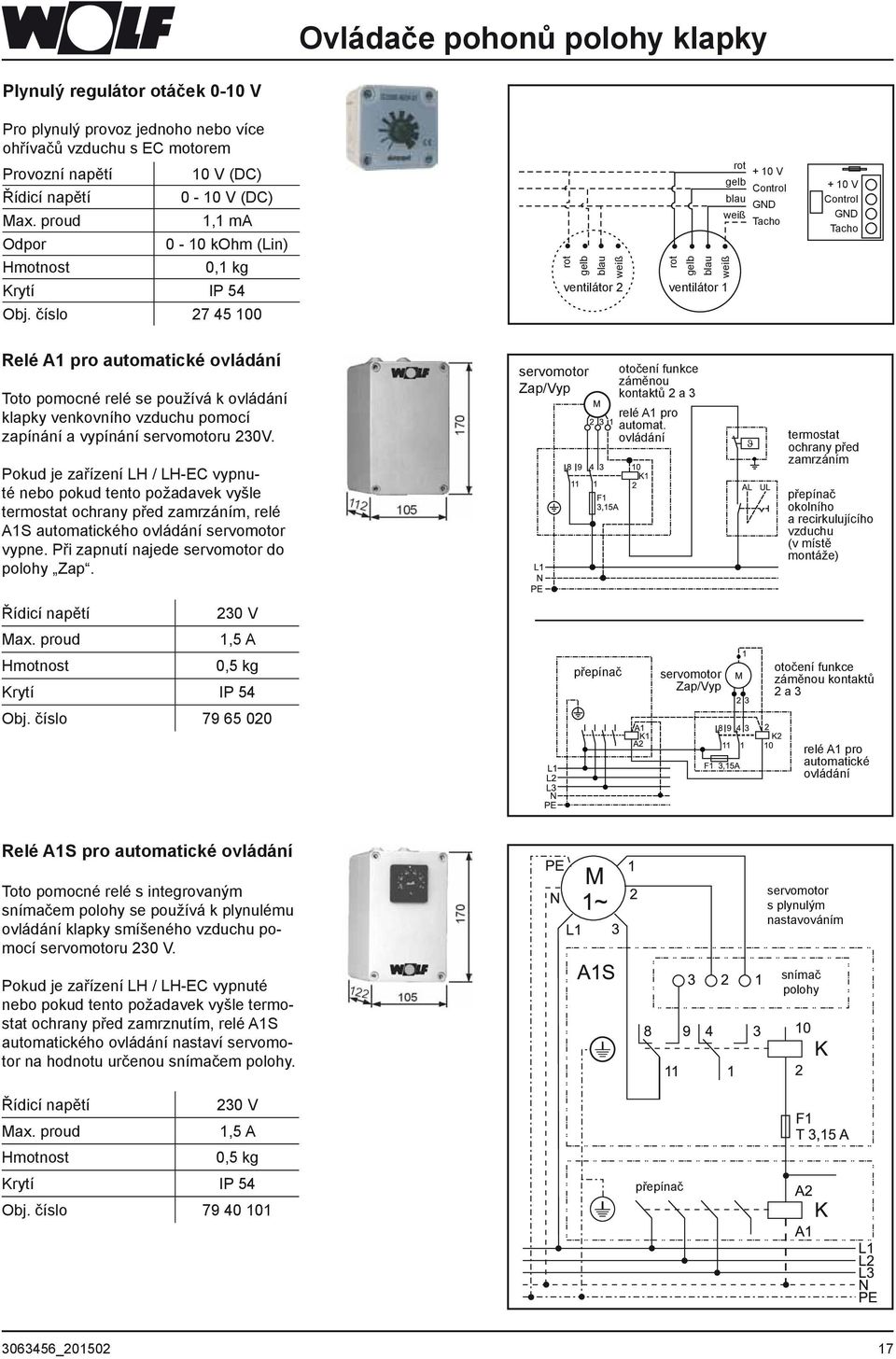

17 Ovládače pohonů polohy klapky Plynulý regulátor otáček 0-0 V Pro plynulý provoz jednoho nebo více ohřívačů vzduchu s EC motorem Provozní napětí 0 V (DC) Řídicí napětí 0-0 V (DC) Max. proud, ma Odpor 0-0 kohm (Lin) Hmotnost 0, kg Krytí IP 54 Obj. číslo rot gelb blau weiß rot gelb blau weiß ventilátor ventilátor rot + 0 V gelb Control blau GND weiß Tacho + 0 V Control GND Tacho Relé A pro automatické ovládání Toto pomocné relé se používá k ovládání klapky venkovního vzduchu pomocí zapínání a vypínání servomotoru 0V. Pokud je zařízení LH / LH-EC vypnuté nebo pokud tento požadavek vyšle termostat ochrany před zamrzáním, relé AS automatického ovládání servomotor vypne. Při zapnutí najede servomotor do polohy Zap. servomotor Zap/Vyp otočení funkce záměnou kontaktů a relé A pro automat. ovládání termostat ochrany před zamrzáním přepínač okolního a recirkulujícího vzduchu (v místě montáže) Řídicí napětí 0 V Max. proud,5 A Hmotnost 0,5 kg Krytí IP 54 přepínač servomotor Zap/Vyp otočení funkce záměnou kontaktů a Obj. číslo relé A pro automatické ovládání Relé AS pro automatické ovládání Toto pomocné relé s integrovaným snímačem polohy se používá k plynulému ovládání klapky smíšeného vzduchu pomocí servomotoru 0 V. servomotor s plynulým nastavováním Pokud je zařízení LH / LH-EC vypnuté nebo pokud tento požadavek vyšle termostat ochrany před zamrznutím, relé AS automatického ovládání nastaví servomotor na hodnotu určenou snímačem polohy. snímač polohy Řídicí napětí 0 V Max. proud,5 A Hmotnost 0,5 kg Krytí IP 54 přepínač Obj. číslo _050 7

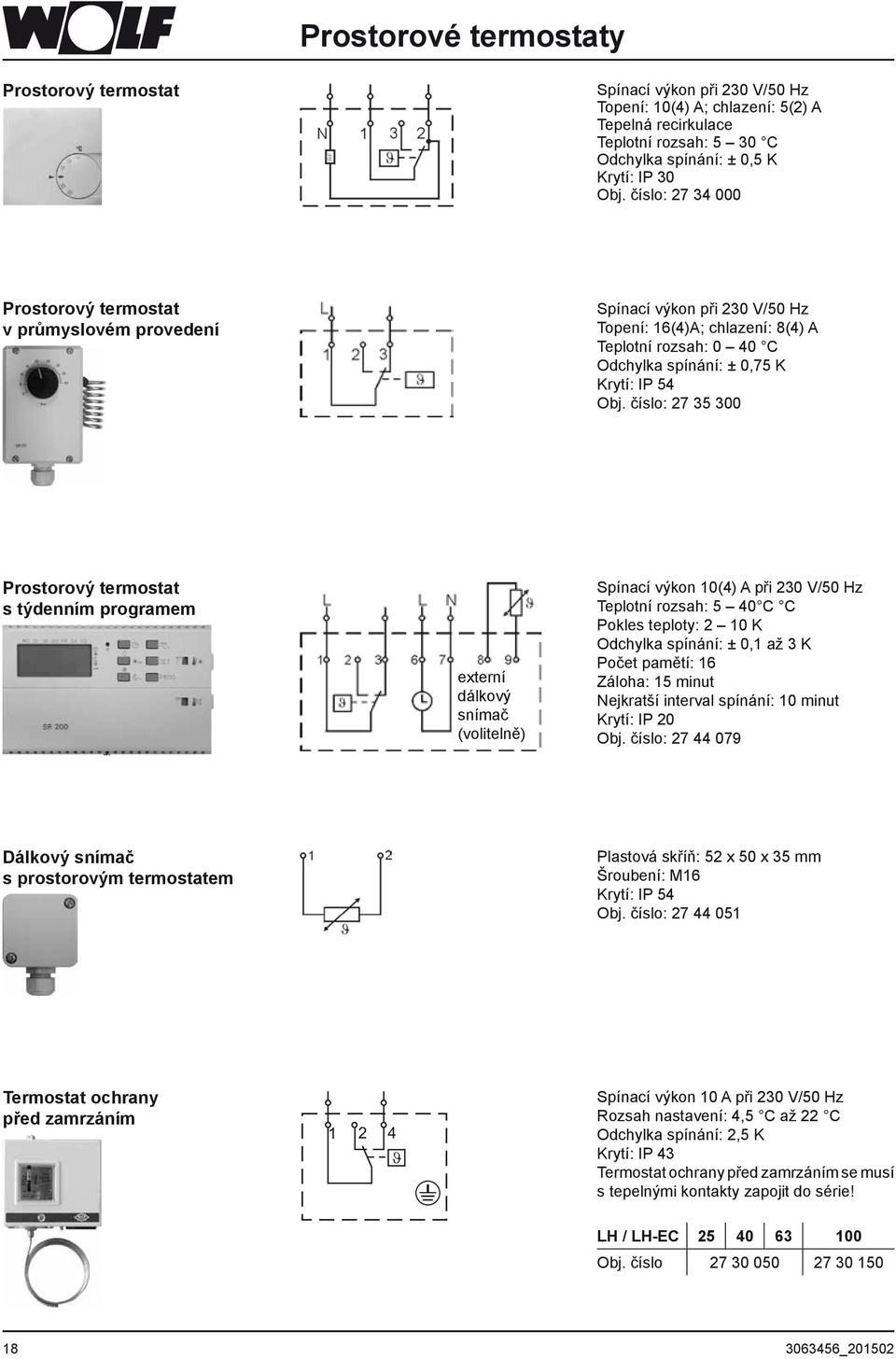

18 Prostorové termostaty Prostorový termostat Spínací výkon při 0 V/50 Hz Topení: 0(4) A; chlazení: 5() A Tepelná recirkulace Teplotní rozsah: 5 0 C Odchylka spínání: ± 0,5 K Krytí: IP 0 Obj. číslo: Prostorový termostat v průmyslovém provedení Spínací výkon při 0 V/50 Hz Topení: 6(4)A; chlazení: 8(4) A Teplotní rozsah: 0 40 C Odchylka spínání: ± 0,75 K Krytí: IP 54 Obj. číslo: Prostorový termostat s týdenním programem externí dálkový snímač (volitelně) Spínací výkon 0(4) A při 0 V/50 Hz Teplotní rozsah: 5 40 C C Pokles teploty: 0 K Odchylka spínání: ± 0, až K Počet pamětí: 6 Záloha: 5 minut Nejkratší interval spínání: 0 minut Krytí: IP 0 Obj. číslo: Dálkový snímač s prostorovým termostatem Plastová skříň: 5 x 50 x 5 mm Šroubení: M6 Krytí: IP 54 Obj. číslo: Termostat ochrany před zamrzáním 4 J Spínací výkon 0 A při 0 V/50 Hz Rozsah nastavení: 4,5 C až C Odchylka spínání:,5 K Krytí: IP 4 Termostat ochrany před zamrzáním se musí s tepelnými kontakty zapojit do série! LH / LH-EC Obj. číslo _050
19 Regulace WRS Modul k ovládání ventilace BML Nástěnná jednotka regulace teploty v místnosti ovládání pomocí otočného ovladače s funkcí spínače 4 funkční tlačítka pro často používané funkce (informace, nastavení teploty, nastavení otáček a množství smíšeného vzduchu) montáž do modulu větrání nebo do nástěnné jednotky v případě dálkového ovládání k regulaci a ovládání až 7 zón stačí jeden modul BML přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus nástěnná jednotka k nastavování modulu BML pomocí dálkového ovládání Modul LM se snímačem prostorové teploty modul určený k regulování ohřívačů vzduchu s dvojstupňovým motorem jednoduchá konfigurace regulátoru díky předem nadefinovaným schématům zapojení optimalizovaná regulace teploty v místnosti pomocí otáček ohřívače řízení čerpadla topného okruhu řízení zdroje tepla přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus s automatickým řízením energie Modul LM Snímač venkovní resp. prostorové teploty modul LM určený k regulaci teploty v místnosti pomocí otáček nebo pomocí směšovacího zařízení řízení motoru ve dvou stupních v kombinaci s modulem LM nebo plynulé řízení motoru v kombinaci s motorem EC nebo externí jednotkou FU (0 0 V) jednoduchá konfigurace regulátoru díky předem nadefinovaným schématům zapojení řízení zdroje tepla přenos požadavku na teplotu do kotle v návaznosti na optimalizovanou spotřebu přes sběrnici ebus rozhraní sběrnice ebus s automatickým řízením energie regulace klapky smíšeného vzduchu ovládání žaluzií na přívodu vzduchu Modul hodin řízených rádiosignálem používá se k synchronizaci integrovaných hodin s regulátorem pomocí snímače DC77 Modul hodin řízených rádiosignálem se snímačem venkovní teploty používá se k synchronizaci integrovaných hodin s regulátorem pomocí snímače DC77 a k měření venkovní teploty Snímač nasávaného vzduchu s držákem 06456_050 9
20 Regulace WRS Modul LM s modulem BML Popis: Tato konfigurace se používá k vytápění budov v kombinaci s teplovzdušnými agregáty. Snímač měří teplotu v místnosti. Ventilátor, čerpadlo topného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. Je-li rozdíl teplot (mezi požadovanou a skutečnou teplotu v místnosti) malý, ventilátor přepne na. stupeň. Při větším rozdílu teplot se zapne na. stupeň. Příklad: Větrací zařízení, topení s regulací teploty v místnosti AF BML LM síť čerpadlo topného okruhu snímač teploty v místnosti ohřívač vzduchu kotel Schéma: BML LM/X X/K Netz síť X/eBus X/B X/M B X/M X/B 6 4 Č. Popis snímač teploty v místnosti snímač venkovní teploty externí spuštění 4 dvoustupňový motor 5 čerpadlo topného okruhu 6 zdroj tepla _050
21 Regulace WRS Modul LM s modulem BML Popis: Tato konfigurace se používá k vytápění budov v kombinaci s teplovzdušnými agregáty. Snímač měří teplotu v místnosti. Ventilátor, čerpadlo topného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. Existuje možnost přednastavení regulace směšovače nebo otáček. Příklad: Větrací zařízení, topení s regulací teploty v místnosti AF BML LM síť síť čerpadlo topného okruhu snímač teploty v místnosti Schéma: ohřívač vzduchu LH-EC snímač nasávaného vzduchu směšovač v topném okruhu termostat ochrany před zamrzáním kotel síť síť Č. Popis snímač teploty v místnosti snímač venkovní teploty externí spuštění 4 motor plynulý EC 5 čerpadlo topného okruhu 6 zdroj tepla 7 směšovač v topném okruhu 8 snímač nasávaného vzduchu 9 termostat ochrany před zamrzáním 06456_050
22 Modul LM a LM s modulem BML Popis: Regulace WRS Tato konfigurace se používá k vytápění budov v kombinaci s teplovzdušnými agregáty. Snímač měří teplotu v místnosti. Ventilátory, čerpadlo topného okruhu, zařízení ke směšování topného vzduchu a zdroj tepla se vypínají a zapínají podle potřeby. Příklad: Větrací zařízení, topení s regulací teploty v místnosti, regulace zařízení ke směšování vzduchu, řízení motoru stupně AF BML LM LM síť ohřívač vzduchu LD5 síť HKP smíšený vzduch směšovač žaluzie na sání vzduchu snímač nasávaného vzduchu termostat ochrany před snímač zamrzáním teploty v místnosti stropní snímač kotel Schéma: BML ebus LM LM 5 Netz síť Netz síť SS LM-M LM-B 4 LM-B 4 LM-X LM-B LM-B5 LM-M; B LM-M/ LM-X Č. Popis snímač teploty v místnosti snímač nasávaného vzduchu snímač venkovní teploty 4 stropní snímač 5 externí spuštění 7 termostat ochrany před zamrzáním 8 žaluzie na sání vzduchu 9 dvoustupňový motor 0 čerpadlo topného okruhu směšovač v topném okruhu zdroj tepla klapky smíšeného vzduchu 4 LD5, stropní ventilátor LM-B LM-M LM-X 0 LM-K ebus 06456_050
23 Regulace WRS Modul LM s modulem BML Popis: Tato konfigurace se používá k vytápění budov v kombinaci s teplovzdušnými agregáty. Snímač měří teplotu v místnosti. Ventilátory, čerpadlo topného okruhu, zařízení ke směšování topného vzduchu a zdroj tepla se vypínají a zapínají podle potřeby. Ventilátor odsávání vzduchu se pouští v závislosti na množství čerstvého vzduchu. Příklad: Větrací zařízení, topení s regulací teploty v místnosti, regulace zařízení ke směšování vzduchu, řízení motoru pomocí elektronického 5stupňového regulátoru otáček AF BML elektronická 5stupňová řídicí jednotka elektronická 5stupňová řídicí jednotka LM 0-0V 0-0V 5 5 LL L N PE síť 7 zařízení pro odvod vzduchu LL L N PE síť 7 systém smíšeného vzduchu L N PE síť M smíšený vzduch HKP směšovač M žaluzie na sání vzduchu J snímač nasávaného vzduchu J stropní snímač J snímač teploty v místnosti J termostat ochrany před zamrzáním kotel Schéma: BML ebus LM síťnetz 0V Č. Popis snímač teploty v místnosti snímač nasávaného vzduchu snímač venkovní teploty 4 stropní snímač 5 klapka smíšeného vzduchu 6 ventilátor 7 frekvenční měnič 8 čerpadlo topného okruhu 9 směšovač v topném okruhu 0 zdroj tepla termostat ochrany před zamrzáním žaluzie na sání vzduchu 4 B B4 7 DV EC FU síť Netz 0/400V T B K X B B5 B K síť Netz 0/400V T 8 M X 9 FU EC 6 7 X M 5 K 0 ebus 06456_050
24 Servomotory a vypínače Servomotor ZAP VYP 0 V/50 Hz relé A 4 N PE Tento servomotor se používá k automatickému otevírání a zavírání klapky venkovního vzduchu. K řízení se používá relé A. PE ZAP ZU AUF VYP N SM 0 Odebíraný výkon: VA Možnost přepínání směru otáčení Točivý moment: 5 Nm Doba chodu: s Krytí: IP 4 Obj. číslo: 69 5 Plynule regulovatelný servomotor 0 V/50 Hz Tento servomotor se používá k automatickému ovládání klapek a zařízení ke směšování vzduchu. K řízení se používá relé A a snímač polohy. Odebíraný výkon: 5 VA Možnost přepínání směru otáčení Točivý moment: 5 Nm Doba chodu: s Krytí: IP 4 Obj. číslo: 69 5 Vypínače servomotoru 0V/50Hz pro žaluzie na sání vzduchu Montáž na omítku/pod omítku. Tyto vypínače se používají k plynulému regulování klapek sání vzduchu tak, aby byl zajištěn optimální dosah. 5 8 L N PE vypínač instalovaný na omítnu/pod omítku Provozní napětí 0 V Max. proud 0 A Krytí IP 0 Obj. číslo Zu montážní opěrná svorka Auf 4 5 N LM ZAP Zu VYP Auf 0 W servomotor 0 V ZAP/VYP žaluzií na sání vzduchu _050
25 Spojovací krabice Spojovací krabice Spojovací krabice umožňuje souběžný provoz několika zařízení LH. Ke každé spojovací krabici lze připojit jednu řídicí jednotku a tři zařízení LH nebo jednu řídicí jednotku, dvě zařízení LH a další spojovací krabici. Pomocí spínacích a řídicích jednotek lze přepínat zapojená zařízení LH různých velikostí s různým výkonem až do maximální přípustné hodnoty výkonu resp. proudu. Zapojení se provádí podle přiložených schémat. Připojení zařízení LH ke spojovací krabici spojovací krabice spínací a řídicí jednotka Připojení 7 zařízení LH ke třem spojovacím krabicím spojovací krabice spojovací krabice spojovací krabice spínací a řídicí jednotka 06456_050 5
26 Údržba a ochrana před zamrzáním Ventilátory EC Také po vypnutí přístroje je na svorkách a přípojkách napětí. Přístroje se dotkněte až pět minut po odpojení všech pólů od napětí. Po připojení řídicího napětí nebo uložených požadovaných otáček se motor automaticky rozběhne, např. po výpadku proudu. Hrozí nebezpečí úrazu! Údržba Pozor: Elektrické topné těleso se nesmí v žádném případě čistit namokro! K očištění tepelného výměníku od prachu a drobných nečistot použijte vysavač nebo stlačený vzduch. Silnější usazeniny můžete odstranit pomocí teplého mýdlového roztoku nebo proudem páry (tlak nesmí být větší než 5 bar). Pokud chcete vyčistit nebo vyměnit vložku filtru, musíte ji vytáhnout z boku. Před čištěním vložku profoukněte stlačeným vzduchem, vyklepejte nebo vysajte. Všechny ostatní díly jako např. motor, lopatkové kolo, skříň smíšeného vzduchu, nastavitelné lamely a servomotor nevyžadují žádnou zvláštní údržbu. Po dokončení údržby zkontrolujte, zda je zařízení spolehlivě připevněné. Ochrana před zamrzáním Vypněte zařízení, vypusťte ze systému veškerou vodu a zbytek vody vyfoukněte stlačeným vzduchem! Jinak by zařízení mohlo zamrznout. Parní registry, které jsou v přímém kontaktu s venkovním vzduchem, se po celé výšce musí vyčistit pomocí páry. Čerpadlo Čerpadlo se před uvedením do provozu a v případě, že se delší dobu nepoužívá, musí odvzdušnit. Během odvzdušňování musí být čerpadlo vypnuté. Uvolněte zátku podle nákresu. Jakmile z čerpadla začne vytékat voda, zátku znovu utáhněte. Otáčky čerpadla odpovídají šipce na typovém štítku. Jednofázová čerpadla se vždy točí správným směrem. U trojfázových čerpadel se musí zkontrolovat, zda zátka (s pravým) závitem je vytažena. Dále se musí zkontrolovat hřídel rotoru _050
27 Hydraulické seřízení ohřívačů vzduchu ve skupinovém provozu Všeobecná upozornění Ohřívače vzduchu ve skupinovém provozu budou fungovat hospodárně a v souladu s požadavky regulace pouze v případě, že budou správně hydraulicky seřízeny. Výsledkem hydraulické kompenzace je správný průtok ve všech ohřívačích. Příklad Individuální seřízení pomocí regulačních ventilů (navíc k připojovacím armaturám) regulační ventil ohřívač vzduchu VL kotel RL Výhoda: Je zapotřebí menší počet potrubí. Nevýhoda: Tlak se musí kompenzovat pro každý ohřívač vzduchu. Příklad Vedení potrubí podle Tichelmanna (stejně dlouhé větve vedení pro každý ohřívač potom individuální seřízení) ohřívač vzduchu VL kotel RL Výhoda: Není třeba seřizovat tlak. Nevýhoda: Je zapotřebí více potrubí _050 7
28 Wolf GmbH Postfach 80 D Mainburg Tel /74-0 Fax /74600 Internet: Art.-Nr.: 06456_050 Změny vyhrazeny
