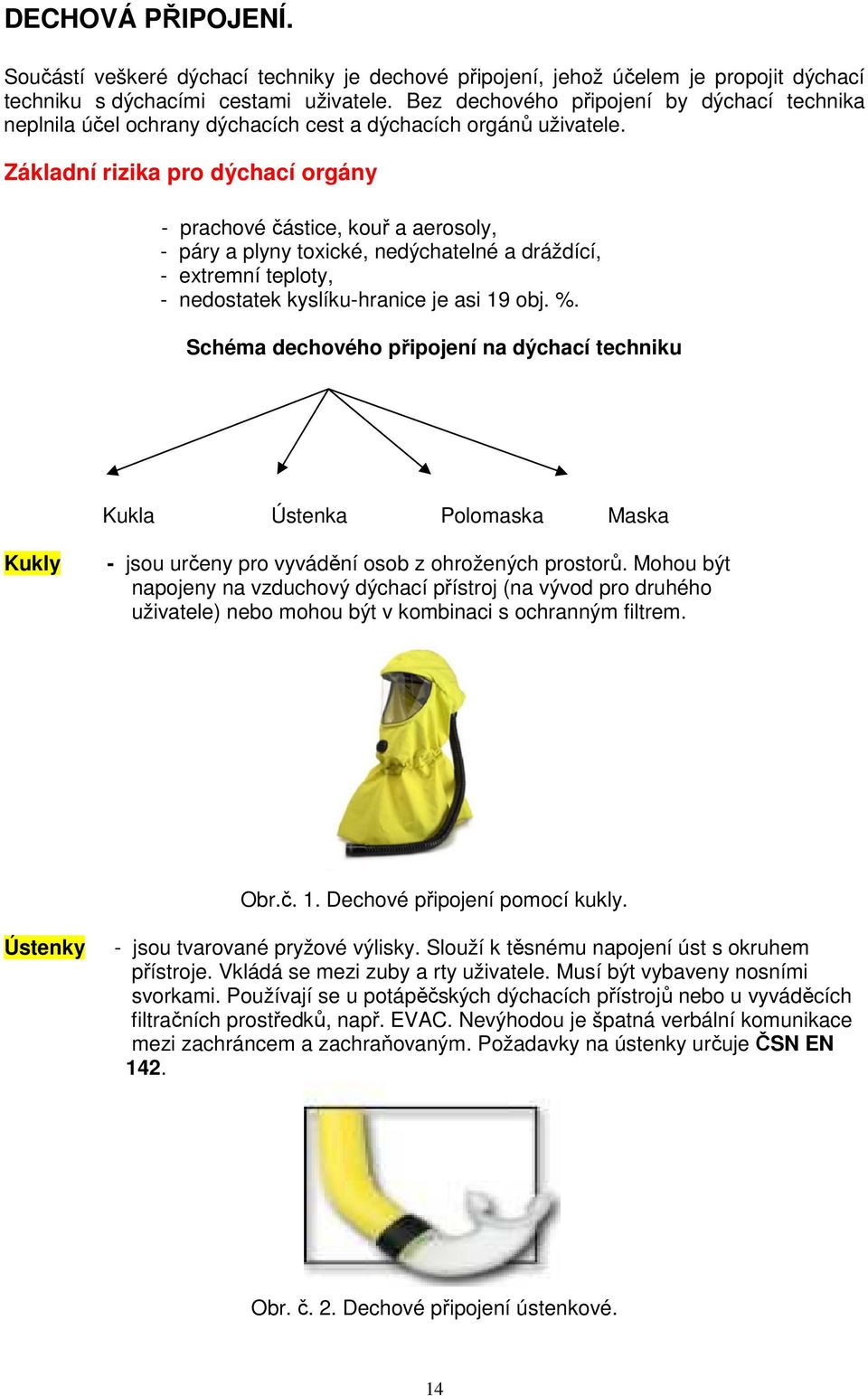

1 DECHOVÁ PŘIPOJENÍ. Součástí veškeré dýchací techniky je dechové připojení, jehož účelem je propojit dýchací techniku s dýchacími cestami uživatele. Bez dechového připojení by dýchací technika neplnila účel ochrany dýchacích cest a dýchacích orgánů uživatele. Základní rizika pro dýchací orgány - prachové částice, kouř a aerosoly, - páry a plyny toxické, nedýchatelné a dráždící, - extremní teploty, - nedostatek kyslíku-hranice je asi 19 obj. %. Schéma dechového připojení na dýchací techniku Kukla Ústenka Polomaska Maska Kukly - jsou určeny pro vyvádění osob z ohrožených prostorů. Mohou být napojeny na vzduchový dýchací přístroj (na vývod pro druhého uživatele) nebo mohou být v kombinaci s ochranným filtrem. Obr.č. 1. Dechové připojení pomocí kukly. Ústenky - jsou tvarované pryžové výlisky. Slouží k těsnému napojení úst s okruhem přístroje. Vkládá se mezi zuby a rty uživatele. Musí být vybaveny nosními svorkami. Používají se u potápěčských dýchacích přístrojů nebo u vyváděcích filtračních prostředků, např. EVAC. Nevýhodou je špatná verbální komunikace mezi zachráncem a zachraňovaným. Požadavky na ústenky určuje ČSN EN 142. Obr. č. 2. Dechové připojení ústenkové. 14

Základní rizika pro dýchací orgány - prachové částice, kouř a aerosoly, - páry a plyny toxické, nedýchatelné a dráždící, - extremní teploty, - nedostatek kyslíku-hranice je asi 19 obj. %.

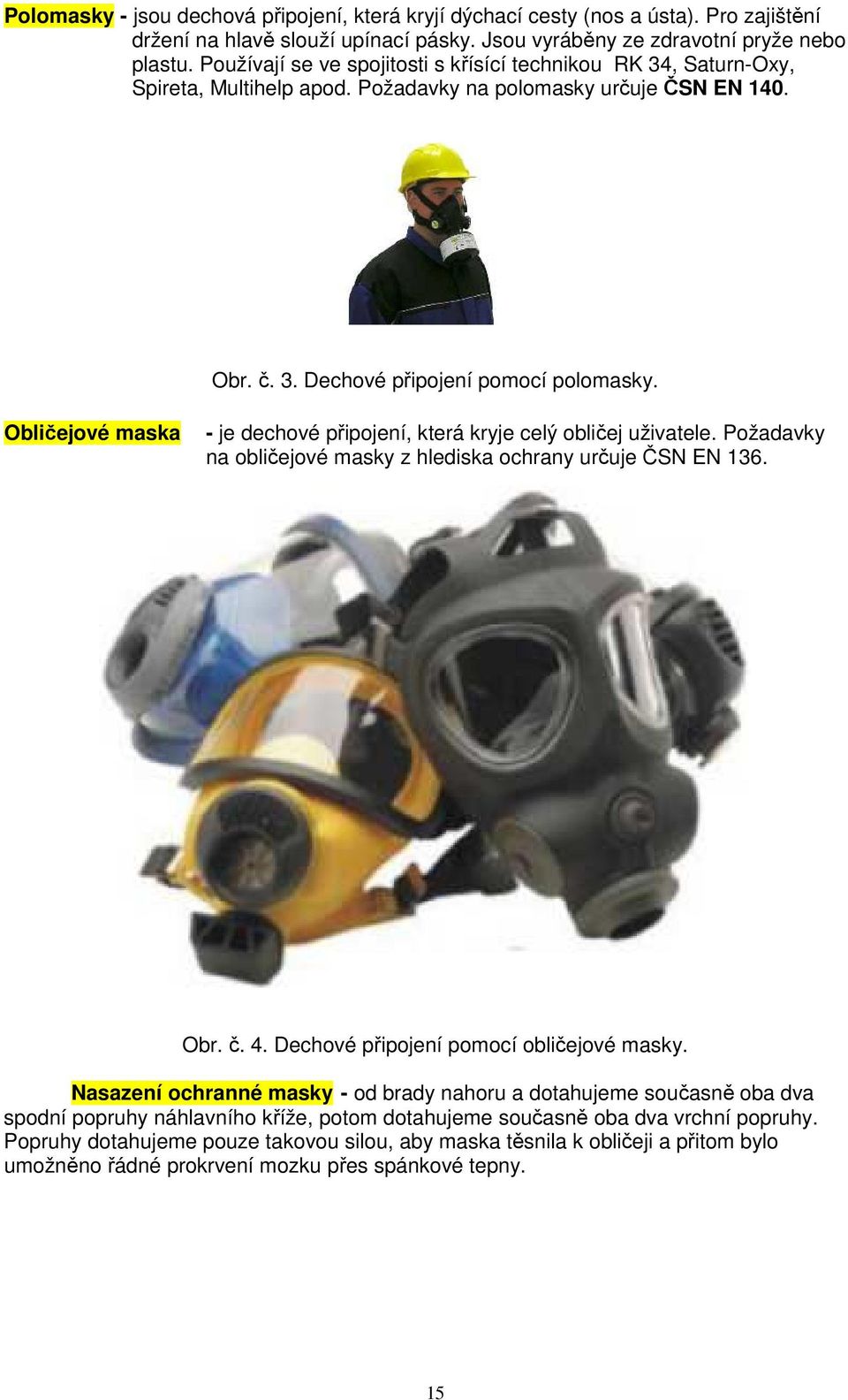

2 Polomasky - jsou dechová připojení, která kryjí dýchací cesty (nos a ústa). Pro zajištění držení na hlavě slouží upínací pásky. Jsou vyráběny ze zdravotní pryže nebo plastu. Používají se ve spojitosti s křísící technikou RK 34, Saturn-Oxy, Spireta, Multihelp apod. Požadavky na polomasky určuje ČSN EN 140. Obr. č. 3. Dechové připojení pomocí polomasky. Obličejové maska - je dechové připojení, která kryje celý obličej uživatele. Požadavky na obličejové masky z hlediska ochrany určuje ČSN EN 136. Obr. č. 4. Dechové připojení pomocí obličejové masky. Nasazení ochranné masky - od brady nahoru a dotahujeme současně oba dva spodní popruhy náhlavního kříže, potom dotahujeme současně oba dva vrchní popruhy. Popruhy dotahujeme pouze takovou silou, aby maska těsnila k obličeji a přitom bylo umožněno řádné prokrvení mozku přes spánkové tepny. 15

Obličejové maska - je dechové připojení, která kryje celý obličej uživatele. Požadavky na obličejové masky z hlediska ochrany určuje ČSN EN 136. Obr. č. 4. Dechové připojení pomocí obličejové masky.

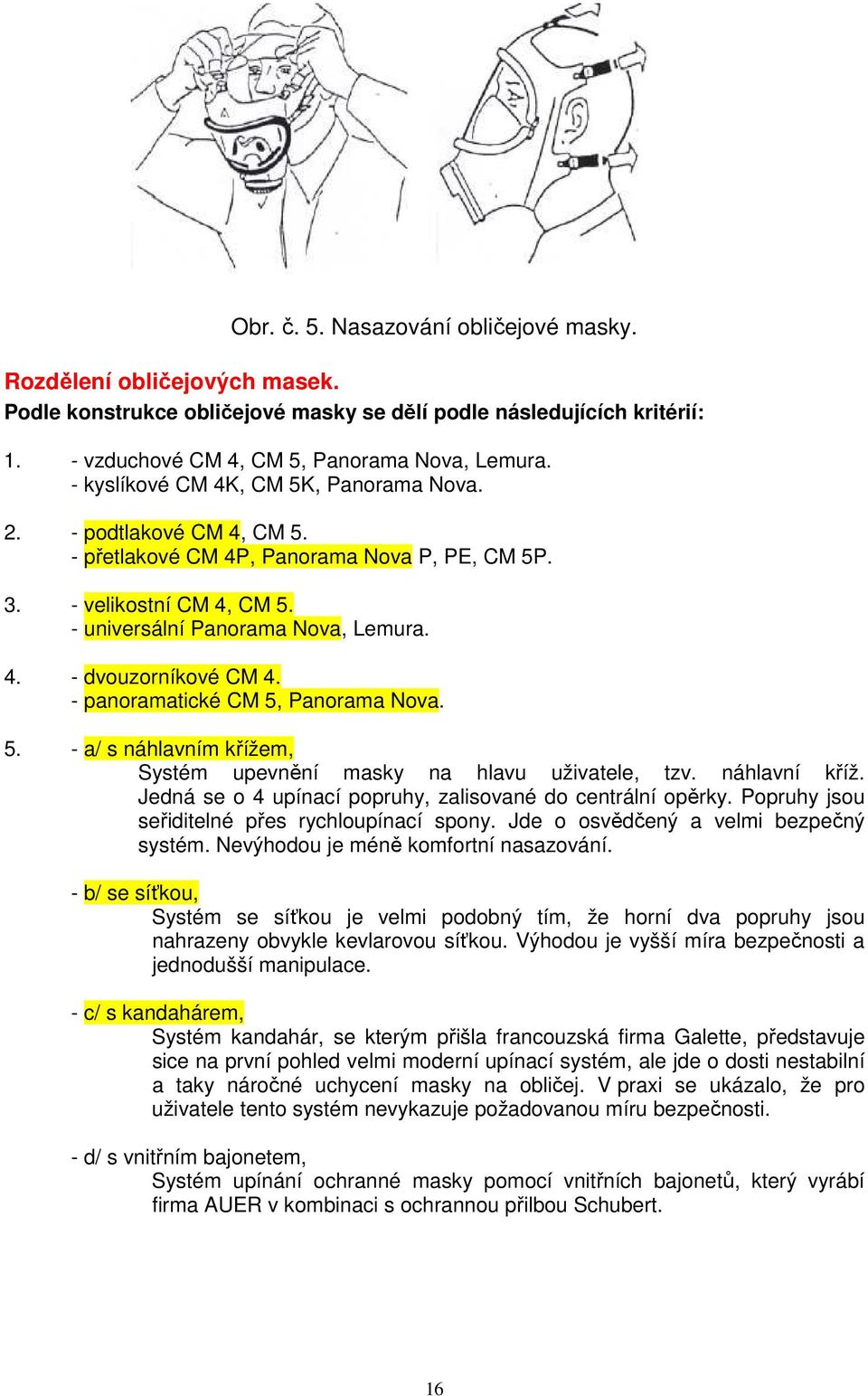

3 Obr. č. 5. Nasazování obličejové masky. Rozdělení obličejových masek. Podle konstrukce obličejové masky se dělí podle následujících kritérií: 1. - vzduchové CM 4, CM 5, Panorama Nova, Lemura. - kyslíkové CM 4K, CM 5K, Panorama Nova podtlakové CM 4, CM 5. - přetlakové CM 4P, Panorama Nova P, PE, CM 5P velikostní CM 4, CM 5. - universální Panorama Nova, Lemura dvouzorníkové CM 4. - panoramatické CM 5, Panorama Nova a/ s náhlavním křížem, Systém upevnění masky na hlavu uživatele, tzv. náhlavní kříž. Jedná se o 4 upínací popruhy, zalisované do centrální opěrky. Popruhy jsou seřiditelné přes rychloupínací spony. Jde o osvědčený a velmi bezpečný systém. Nevýhodou je méně komfortní nasazování. - b/ se síťkou, Systém se síťkou je velmi podobný tím, že horní dva popruhy jsou nahrazeny obvykle kevlarovou síťkou. Výhodou je vyšší míra bezpečnosti a jednodušší manipulace. - c/ s kandahárem, Systém kandahár, se kterým přišla francouzská firma Galette, představuje sice na první pohled velmi moderní upínací systém, ale jde o dosti nestabilní a taky náročné uchycení masky na obličej. V praxi se ukázalo, že pro uživatele tento systém nevykazuje požadovanou míru bezpečnosti. - d/ s vnitřním bajonetem, Systém upínání ochranné masky pomocí vnitřních bajonetů, který vyrábí firma AUER v kombinaci s ochrannou přilbou Schubert. 16

- panoramatické CM 5, Panorama Nova. 5. - a/ s náhlavním křížem, Systém upevnění masky na hlavu uživatele, tzv. náhlavní kříž. Jedná se o 4 upínací popruhy, zalisované do centrální opěrky.

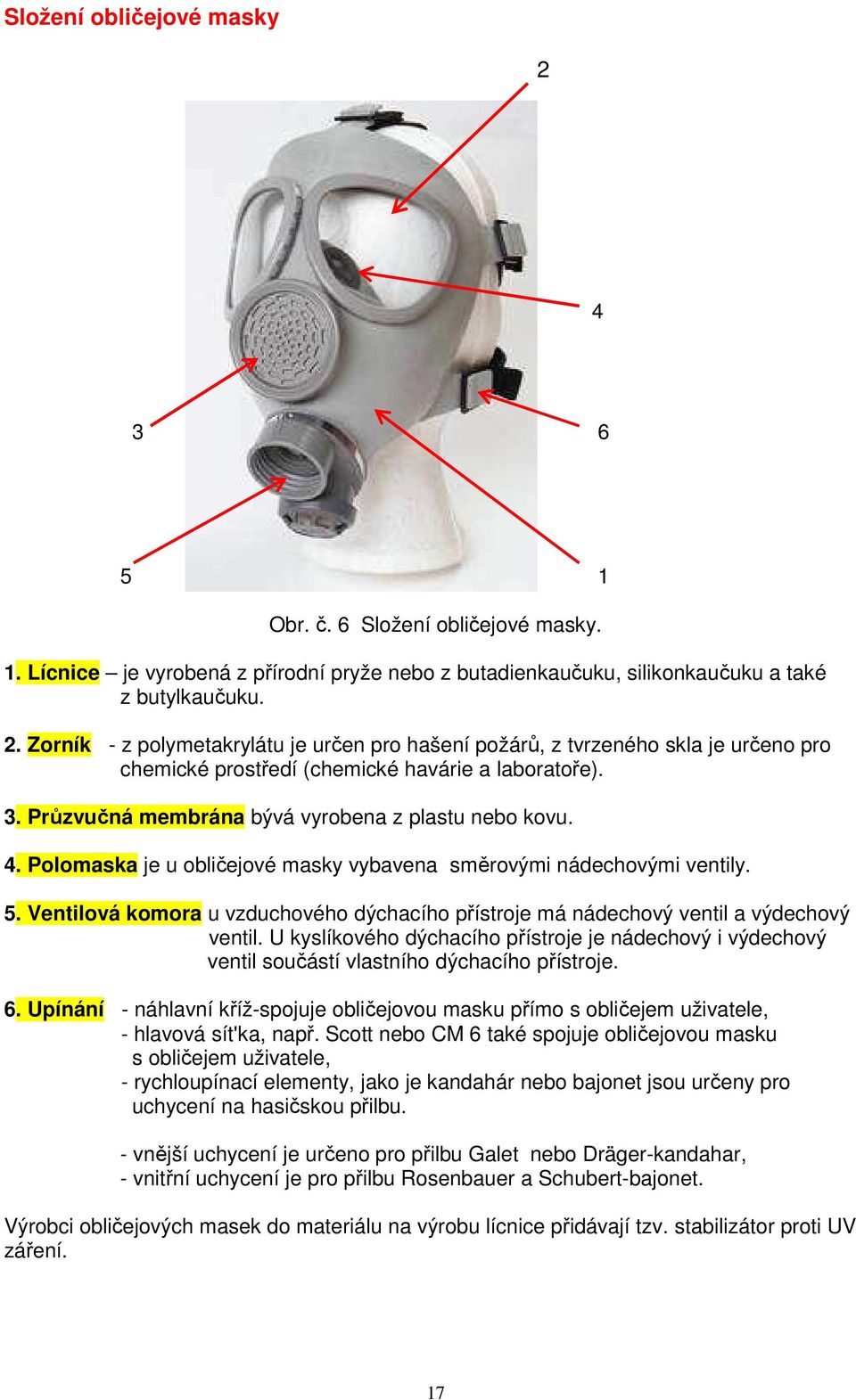

4 Složení obličejové masky Obr. č. 6 Složení obličejové masky. 1. Lícnice je vyrobená z přírodní pryže nebo z butadienkaučuku, silikonkaučuku a také z butylkaučuku. 2. Zorník - z polymetakrylátu je určen pro hašení požárů, z tvrzeného skla je určeno pro chemické prostředí (chemické havárie a laboratoře). 3. Průzvučná membrána bývá vyrobena z plastu nebo kovu. 4. Polomaska je u obličejové masky vybavena směrovými nádechovými ventily. 5. Ventilová komora u vzduchového dýchacího přístroje má nádechový ventil a výdechový ventil. U kyslíkového dýchacího přístroje je nádechový i výdechový ventil součástí vlastního dýchacího přístroje. 6. Upínání - náhlavní kříž-spojuje obličejovou masku přímo s obličejem uživatele, - hlavová sít'ka, např. Scott nebo CM 6 také spojuje obličejovou masku s obličejem uživatele, - rychloupínací elementy, jako je kandahár nebo bajonet jsou určeny pro uchycení na hasičskou přilbu. - vnější uchycení je určeno pro přilbu Galet nebo Dräger-kandahar, - vnitřní uchycení je pro přilbu Rosenbauer a Schubert-bajonet. Výrobci obličejových masek do materiálu na výrobu lícnice přidávají tzv. stabilizátor proti UV záření. 17

Ventilová komora u vzduchového dýchacího přístroje má nádechový ventil a výdechový ventil. U kyslíkového dýchacího přístroje je nádechový i výdechový ventil součástí vlastního dýchacího přístroje. 6.

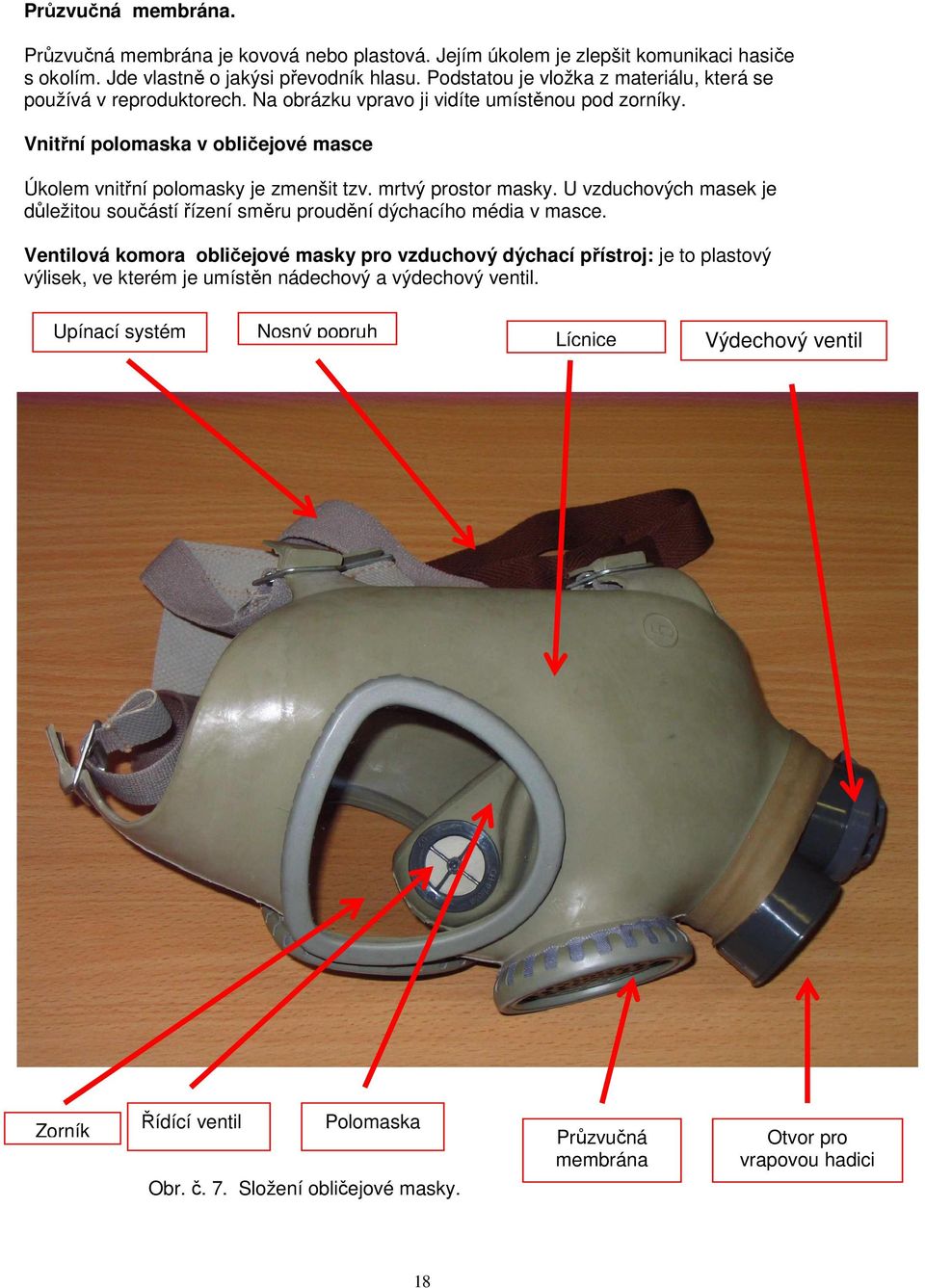

5 Průzvučná membrána. Průzvučná membrána je kovová nebo plastová. Jejím úkolem je zlepšit komunikaci hasiče s okolím. Jde vlastně o jakýsi převodník hlasu. Podstatou je vložka z materiálu, která se používá v reproduktorech. Na obrázku vpravo ji vidíte umístěnou pod zorníky. Vnitřní polomaska v obličejové masce Úkolem vnitřní polomasky je zmenšit tzv. mrtvý prostor masky. U vzduchových masek je důležitou součástí řízení směru proudění dýchacího média v masce. Ventilová komora obličejové masky pro vzduchový dýchací přístroj: je to plastový výlisek, ve kterém je umístěn nádechový a výdechový ventil. Upínací systém Nosný popruh Lícnice Výdechový ventil Zorník Řídící ventil Polomaska Obr. č. 7. Složení obličejové masky. Průzvučná membrána Otvor pro vrapovou hadici 18

Vnitřní polomaska v obličejové masce Úkolem vnitřní polomasky je zmenšit tzv. mrtvý prostor masky. U vzduchových masek je důležitou součástí řízení směru proudění dýchacího média v masce.

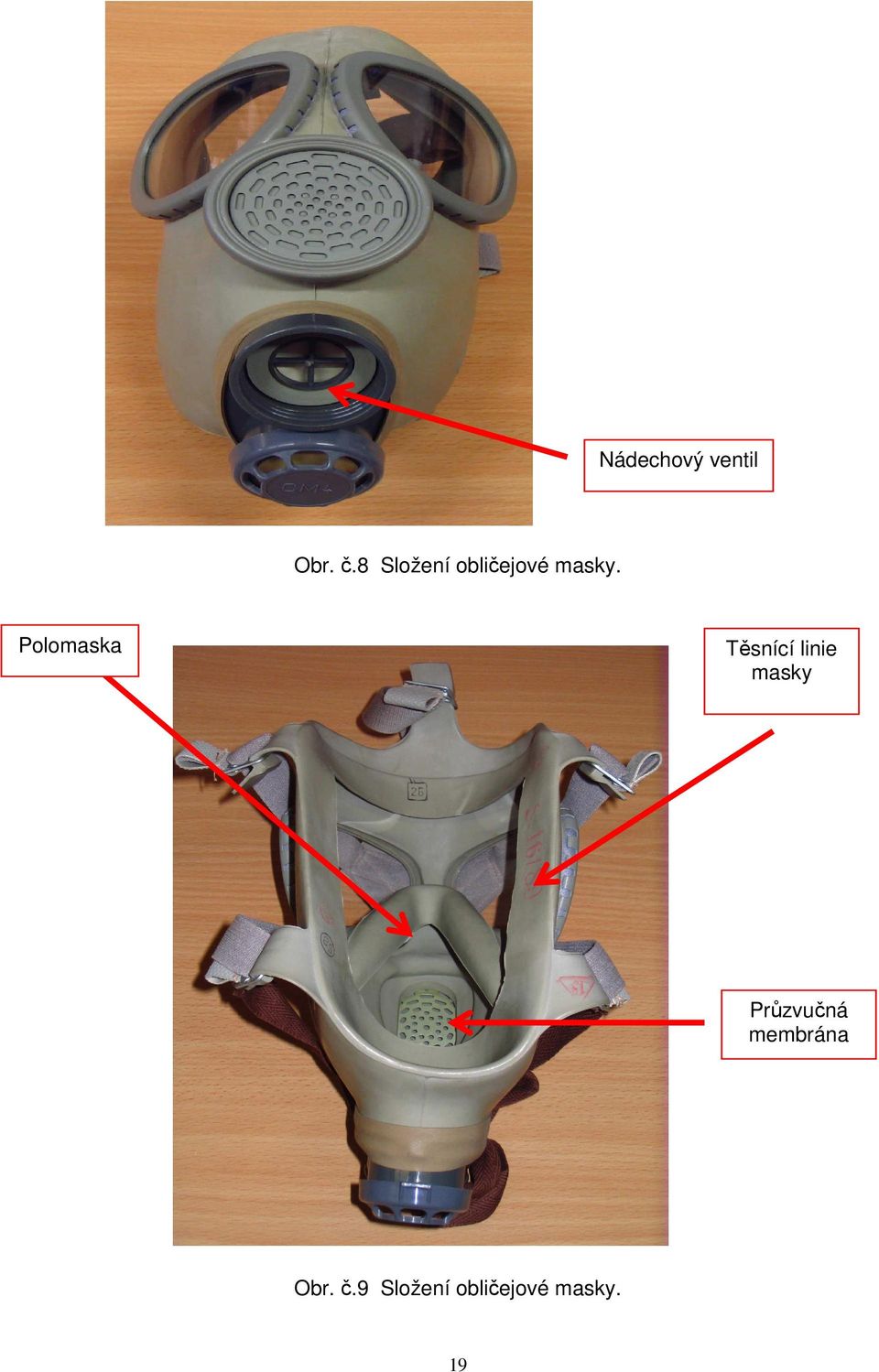

6 Nádechový ventil Obr. č.8 Složení obličejové masky. Polomaska Těsnící linie masky Průzvučná membrána Obr. č.9 Složení obličejové masky. 19

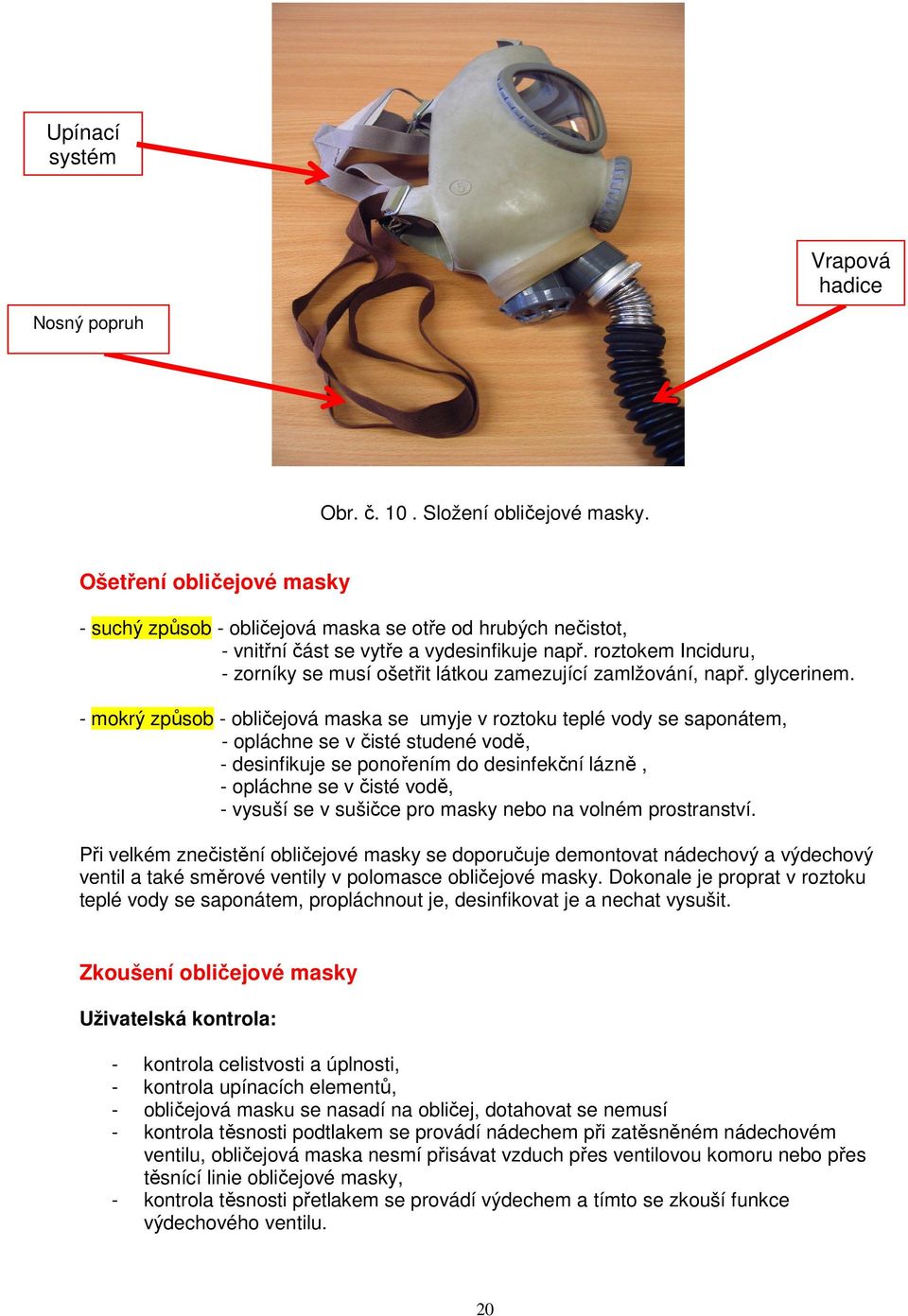

7 Upínací systém Vrapová hadice Nosný popruh Obr. č. 10. Složení obličejové masky. Ošetření obličejové masky - suchý způsob - obličejová maska se otře od hrubých nečistot, - vnitřní část se vytře a vydesinfikuje např. roztokem Inciduru, - zorníky se musí ošetřit látkou zamezující zamlžování, např. glycerinem. - mokrý způsob - obličejová maska se umyje v roztoku teplé vody se saponátem, - opláchne se v čisté studené vodě, - desinfikuje se ponořením do desinfekční lázně, - opláchne se v čisté vodě, - vysuší se v sušičce pro masky nebo na volném prostranství. Při velkém znečistění obličejové masky se doporučuje demontovat nádechový a výdechový ventil a také směrové ventily v polomasce obličejové masky. Dokonale je proprat v roztoku teplé vody se saponátem, propláchnout je, desinfikovat je a nechat vysušit. Zkoušení obličejové masky Uživatelská kontrola: - kontrola celistvosti a úplnosti, - kontrola upínacích elementů, - obličejová masku se nasadí na obličej, dotahovat se nemusí - kontrola těsnosti podtlakem se provádí nádechem při zatěsněném nádechovém ventilu, obličejová maska nesmí přisávat vzduch přes ventilovou komoru nebo přes těsnící linie obličejové masky, - kontrola těsnosti přetlakem se provádí výdechem a tímto se zkouší funkce výdechového ventilu. 20

roztokem Inciduru, - zorníky se musí ošetřit látkou zamezující zamlžování, např. glycerinem.

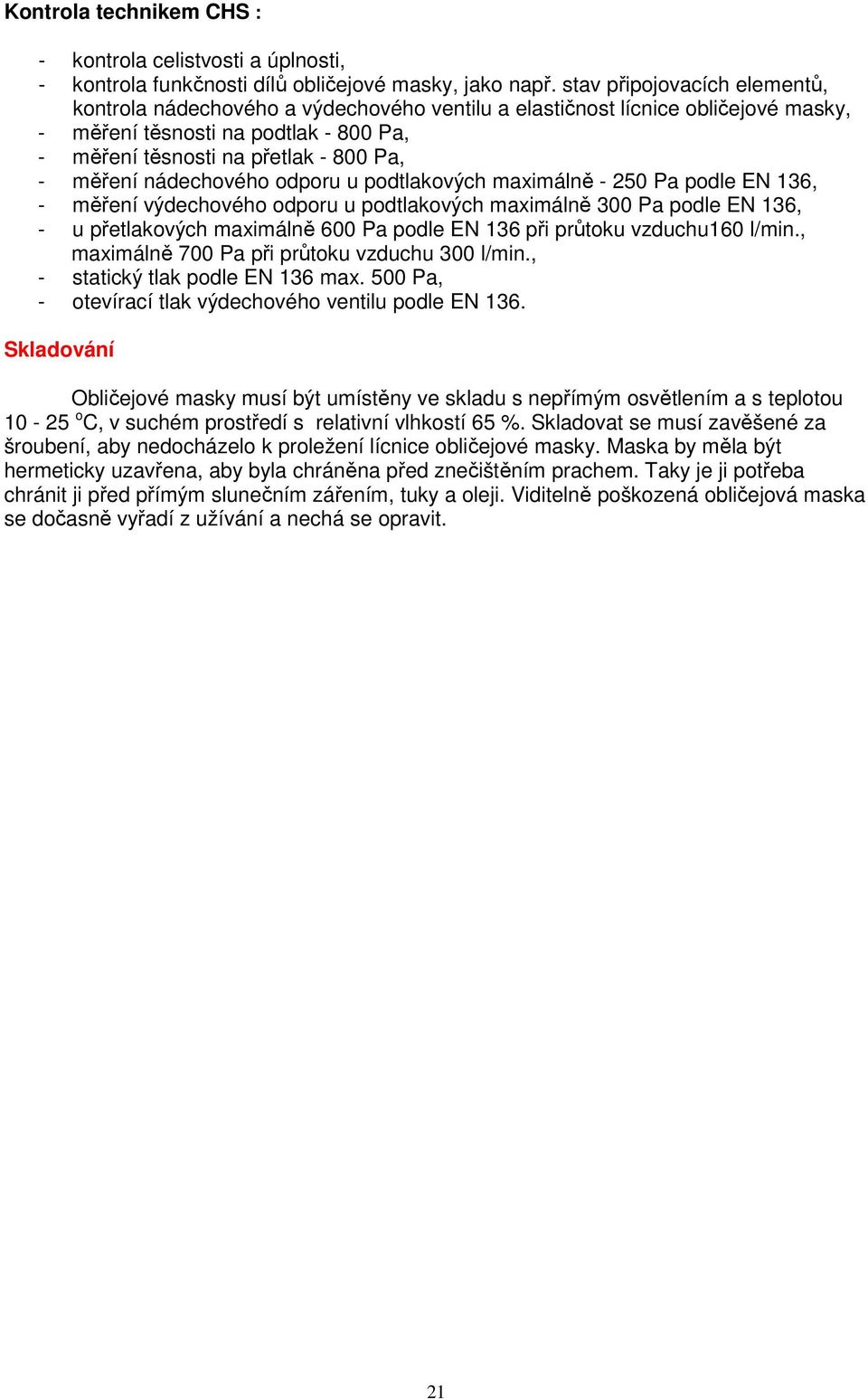

8 Kontrola technikem CHS : - kontrola celistvosti a úplnosti, - kontrola funkčnosti dílů obličejové masky, jako např. stav připojovacích elementů, kontrola nádechového a výdechového ventilu a elastičnost lícnice obličejové masky, - měření těsnosti na podtlak Pa, - měření těsnosti na přetlak Pa, - měření nádechového odporu u podtlakových maximálně Pa podle EN 136, - měření výdechového odporu u podtlakových maximálně 300 Pa podle EN 136, - u přetlakových maximálně 600 Pa podle EN 136 při průtoku vzduchu160 l/min., maximálně 700 Pa při průtoku vzduchu 300 l/min., - statický tlak podle EN 136 max. 500 Pa, - otevírací tlak výdechového ventilu podle EN 136. Skladování Obličejové masky musí být umístěny ve skladu s nepřímým osvětlením a s teplotou o C, v suchém prostředí s relativní vlhkostí 65 %. Skladovat se musí zavěšené za šroubení, aby nedocházelo k proležení lícnice obličejové masky. Maska by měla být hermeticky uzavřena, aby byla chráněna před znečištěním prachem. Taky je ji potřeba chránit ji před přímým slunečním zářením, tuky a oleji. Viditelně poškozená obličejová maska se dočasně vyřadí z užívání a nechá se opravit. 21

nádechového odporu u podtlakových maximálně - 250 Pa podle EN 136, - měření výdechového odporu u podtlakových maximálně 300 Pa podle EN 136, - u přetlakových maximálně 600 Pa podle EN 136 při průtoku
