1 Částka 149 Sbírka zákonů č. 456/ VYHLÁŠKA Ministerstva vnitra ze dne 29. září 2006 o technických podmínkách věcných prostředků požární ochrany (mění vyhlášku MV č. 255/1999 Sb.)

2 Vyhláška č. 456/2006 Sb., o technických podmínkách věcných prostředků požární ochrany Stanoví technické podmínky těchto vybraných věcných prostředků požární ochrany, jejichž splnění je podmínkou pro jejich zařazení do vybavení jednotek PO: a) radiostanic používaných v rádiových sítích požární ochrany, b) přilby pro hasiče, c) autonomního dýchacího přístroje s otevřeným okruhem na tlakový vzduch, d) motorových stříkaček, e) ochranného oděvu pro hasiče, f) protichemického ochranného oděvu pro hasiče, g) pracovního stejnokroje II pro hasiče, h) trika s dlouhými rukávy pro hasiče a trika s krátkými rukávy pro hasiče, i) pulovru s dlouhými rukávy pro hasiče a pulovru bez rukávů pro hasiče.

3 Vyhláška č. 456/2006 Sb., o technických podmínkách věcných prostředků požární ochrany Radiostanice Příloha č. 1 Základnová radiostanice: je určena pro rádiové spojení zejména s radiostanicemi požární ochrany. Přenosná radiostanice pro mužstvo: je určena pro rádiové spojení při zásahu a ostatních činnostech jednotek PO. Přenosná radiostanice pro velitele: je určena pro zajištění rádiového spojení velitele s jednotkou PO, ostatními účastníky rádiové sítě požární ochrany u zásahu, případně základnovou radiostanicí. Vozidlová radiostanice: je určena pro zajištění rádiového spojení velitele s jednotkou PO, ostatními účastníky rádiové sítě požární ochrany u zásahu, případně základnovou radiostanicí Literatura: kpt. Ivo Hána (HZS kraje Vysočina): Od elektronkových radiostanic k digitálnímu systému, časopis 112, číslo 10/2006, str

4 Radiostanice Příloha č. 1 Základnová radiostanice radiový terminál RCT Splňuje tyto podmínky: druh provozu, modulace F3E, počet kanálů 8, kanálová rozteč 12,5 khz, přeladitelnost v jednom segmentu MHz, kmitočtový rozsah MHz, simplexní a semiduplexní provoz, VF výkon - programově nastavitelný 10 W, NF výkon zesilovače 4 W, připojení přídavného reproduktoru, citlivost 12 db SINAD > 0,3 µv, formáty selektivní volby 1 x 5, 1 x 6 (1 x 5 tónů + status), 2 x 5 tónů, užití CTCSS, užití funkce SCAN.

5 Radiostanice Příloha č. 1 Přenosná radiostanice pro mužstvo Splňuje tyto podmínky: MATRA SMART EASY+ EASY druh provozu, modulace F3E, počet kanálů 3, kanálová rozteč 12,5 khz, přeladitelnost v jednom segmentu MHz, kmitočtový rozsah MHz, simplexní a semiduplexní provoz, VF výkon 1-5 W, citlivost 12 db SINAD > 0,3 µv, užití CTCSS, krytí IP 54, rozsah pracovních teplot -25 až +55 C, přepínání vysílání/příjem a ovládání přepínače kanálů a regulátoru hlasitosti v ochranných rukavicích pro hasiče podle ČSN EN 659.

6 Radiostanice Příloha č. 1 Přenosná radiostanice pro velitele Splňuje tyto podmínky: druh provozu, modulace F3E, počet kanálů 10, kanálová rozteč 12,5 khz, přeladitelnost v jednom segmentu MHz, kmitočtový rozsah MHz, simplexní a semiduplexní provoz, VF výkon 1-5 W, citlivost 12 db SINAD > 0,3 µv, formáty selektivní volby 1 x 5, 1 x 6 (1 x 5 tónů + status), 2 x 5 tónů, volitelné formáty selektivní volby jedna sekvence, užití CTCSS, užití funkce SCAN, krytí IP 54, rozsah pracovních teplot -25 až +55 C, přepínání vysílání/příjem a ovládání přepínače kanálů a regulátoru hlasitosti v ochranných rukavicích pro hasiče podle ČSN EN 659.

7 Radiostanice Příloha č. 1 Vozidlová radiostanice Splňuje tyto podmínky: MOTOROLA GM 360 druh provozu, modulace F3E, počet kanálů 10, kanálová rozteč 12,5 khz, přeladitelnost v jednom segmentu MHz, kmitočtový rozsah MHz, simplexní a semiduplexní provoz, VF výkon 10 W, NF výkon zesilovače 4 W, připojení přídavného reproduktoru, citlivost 12 db SINAD > 0,3 µv, formáty selektivní volby 1 x 5, 1 x 6 (1 x 5 tónů + status), 2 x 5 tónů, volitelný formát selektivní volby šestý tón 0-9, užití CTCSS, užití funkce SCAN.

8 Vyhláška č. 456/2006 Sb., o technických podmínkách věcných prostředků požární ochrany Přilby Příloha č. 2 Splňuje tyto podmínky: a ) požadavky ČSN EN 443, b) elektroizolační odolností volitelné požadavky klasifikace E2 E3 podle ČSN EN 443, c) volitelné požadavky klasifikace alespoň *** podle ČSN EN 443 na odolnost proti nárazu a na odolnost proti úderu ostrým předmětem při nízkých teplotách, d) volitelné požadavky na odolnost proti sálavému teplu podle ČSN EN 443 při intenzitě sálání (14 ± 0,1) kw. m -2.

9 Přilby Příloha č. 2 Trvalou součástí přilby je: a) podbradní pásek jednostranně odnímatelný, b) nátýlník k ochraně šíje, c) obličejový štít z netříštivého a proti sálavému teplu odolného materiálu. Přilba umožňuje: a) bezpečné použití ochranné masky, b) bezpečné použití v ochranných oděvech, zejména svým tvarem a příslušenstvím, c) uchycení svítilny. Povrch skořepiny je proveden v barvě žlutozelené luminiscenční.

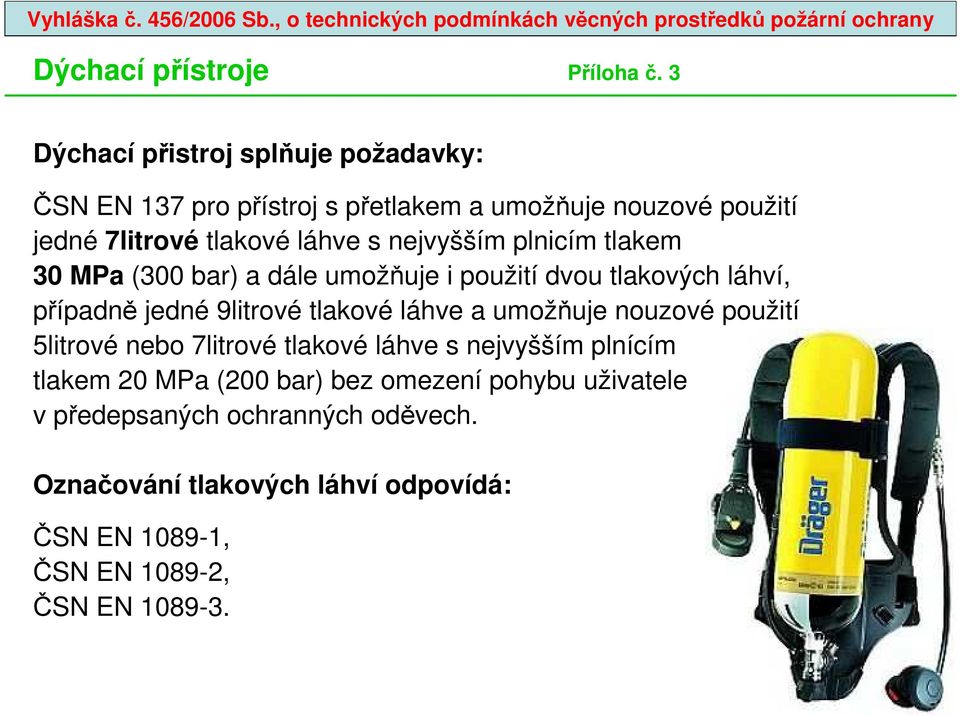

10 Vyhláška č. 456/2006 Sb., o technických podmínkách věcných prostředků požární ochrany Dýchací přístroje Příloha č. 3 Dýchací přistroj splňuje požadavky: ČSN EN 137 pro přístroj s přetlakem a umožňuje nouzové použití jedné 7litrové tlakové láhve s nejvyšším plnicím tlakem 30 MPa (300 bar) a dále umožňuje i použití dvou tlakových láhví, případně jedné 9litrové tlakové láhve a umožňuje nouzové použití 5litrové nebo 7litrové tlakové láhve s nejvyšším plnícím tlakem 20 MPa (200 bar) bez omezení pohybu uživatele v předepsaných ochranných oděvech. Označování tlakových láhví odpovídá: ČSN EN , ČSN EN , ČSN EN

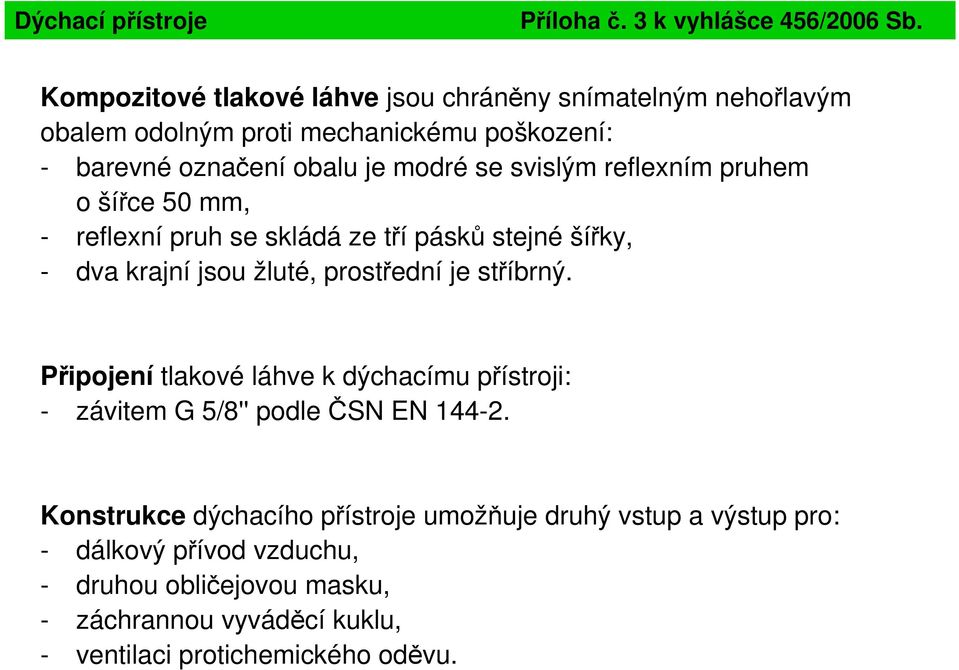

11 Dýchací přístroje Příloha č. 3 k vyhlášce 456/2006 Sb. Kompozitové tlakové láhve jsou chráněny snímatelným nehořlavým obalem odolným proti mechanickému poškození: - barevné označení obalu je modré se svislým reflexním pruhem o šířce 50 mm, - reflexní pruh se skládá ze tří pásků stejné šířky, - dva krajní jsou žluté, prostřední je stříbrný. Připojení tlakové láhve k dýchacímu přístroji: - závitem G 5/8'' podle ČSN EN Konstrukce dýchacího přístroje umožňuje druhý vstup a výstup pro: - dálkový přívod vzduchu, - druhou obličejovou masku, - záchrannou vyváděcí kuklu, - ventilaci protichemického oděvu.

12 Dýchací přístroje Příloha č. 3 k vyhlášce 456/2006 Sb. Dýchací přístroj: - má ručně ovladatelnou přídavnou dodávku vzduchu, - je zhotoven z materiálů, které znemožní vznik a výboj statické elektřiny, - má akustické výstražné zařízení pro signalizaci minimální zásoby vzduchu podle ČSN EN 137. Tlakoměr pro kontrolu přetlaku v tlakové láhvi pro zjištění zásoby vzduchu: - je umístěn na levém ramenním popruhu v poloze umožňující kontrolu nositelem, - je cejchován v MPa nebo v barech, - tlakoměr máčervené pole v rozsahu odpovídajícím 0-5 MPa. Popruhy a korpus dýchacího přístroje je vyroben z materiálů, které: - umožňují mokrý způsob dekontaminace při teplotě do 100 C bez poškození, - části z pórovitých materiálů jsou odepínatelné a vyměnitelné.

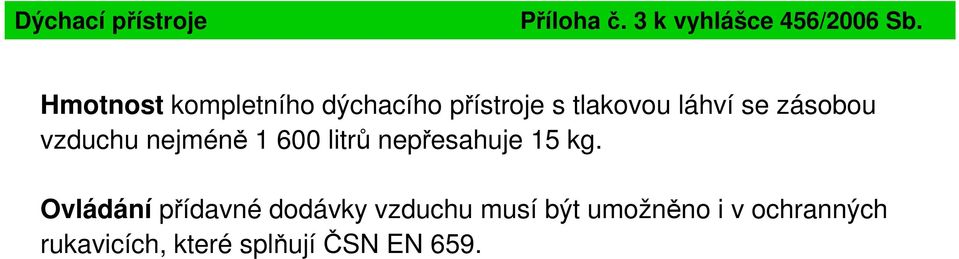

13 Dýchací přístroje Příloha č. 3 k vyhlášce 456/2006 Sb. Hmotnost kompletního dýchacího přístroje s tlakovou láhví se zásobou vzduchu nejméně litrů nepřesahuje 15 kg. Ovládání přídavné dodávky vzduchu musí být umožněno i v ochranných rukavicích, které splňují ČSN EN 659.

14 Vyhláška č. 456/2006 Sb., o technických podmínkách věcných prostředků požární ochrany Přenosné motorové stříkačky Příloha č. 4 Podle provedení se dělí na: - přenosné motorové stříkačky, - přívěsné motorové stříkačky.

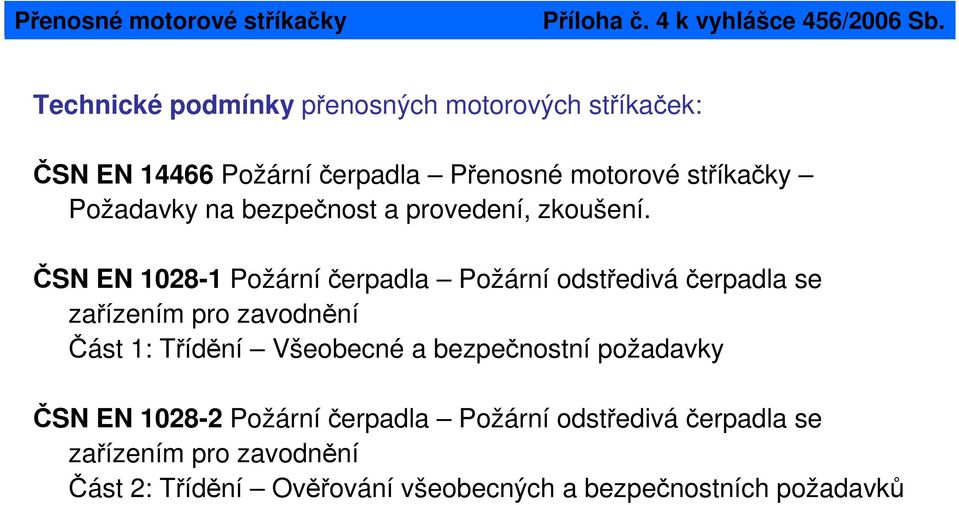

15 Přenosné motorové stříkačky Příloha č. 4 k vyhlášce 456/2006 Sb. Technické podmínky přenosných motorových stříkaček: ČSN EN Požární čerpadla Přenosné motorové stříkačky Požadavky na bezpečnost a provedení, zkoušení. ČSN EN Požárníčerpadla Požární odstřediváčerpadla se zařízením pro zavodnění Část 1: Třídění Všeobecné a bezpečnostní požadavky ČSN EN Požárníčerpadla Požární odstřediváčerpadla se zařízením pro zavodnění Část 2: Třídění Ověřování všeobecných a bezpečnostních požadavků

16 Předmět normy ČSN EN Požární čerpadla Přenosné motorové stříkačky Požadavky na bezpečnost a provedení, zkoušení. Tento dokument platí pro přenosné motorové stříkačky používající požární odstřediváčerpadla definována v EN Stříkačky jsou poháněny vlastním spalovacím motorem a nejsou určeny k trvalému zabudování do požárních vozidel.

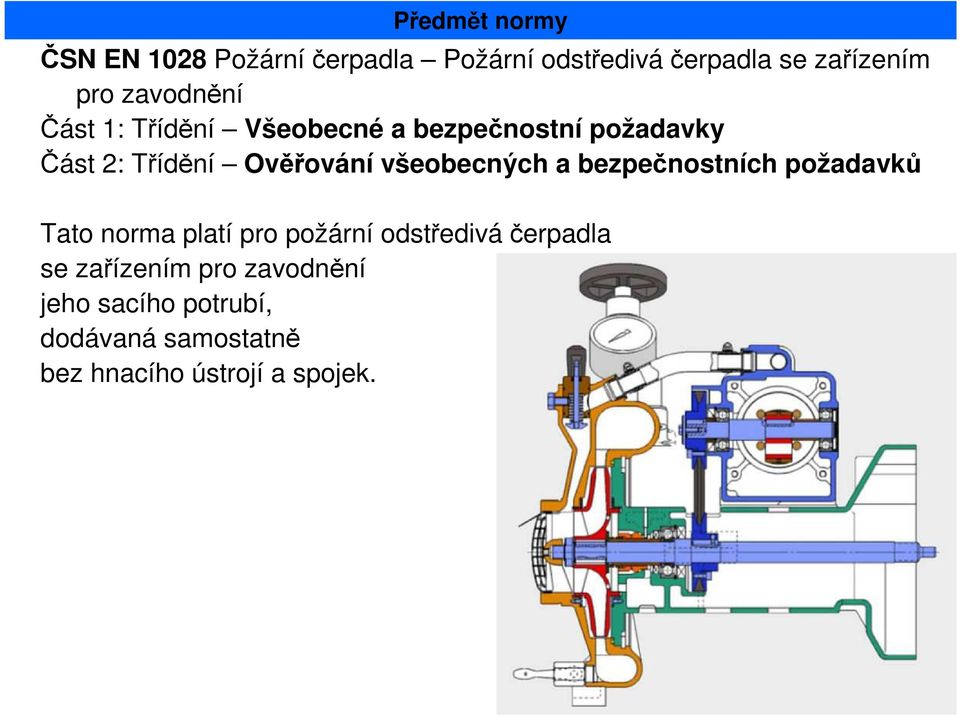

17 Předmět normy ČSN EN 1028 Požárníčerpadla Požární odstřediváčerpadla se zařízením pro zavodnění Část 1: Třídění Všeobecné a bezpečnostní požadavky Část 2: Třídění Ověřování všeobecných a bezpečnostních požadavků Tato norma platí pro požární odstřediváčerpadla se zařízením pro zavodnění jeho sacího potrubí, dodávaná samostatně bez hnacího ústrojí a spojek.

18 ČSN EN Požární čerpadla Přenosné motorové stříkačky Definice: motorová stříkačka motor pump - Feuerlöschpumpe - čerpadlo vybavené hnacím motorem přenosná motorová stříkačka portable pump ručně přenosná motorová stříkačka, která není trvale zabudována v požárním vozidle Maximální hmotnost nesmí překročit 200 kg. Pro přenosné motorové stříkačky - do hmotnosti 100kg: - místa pro zdvíhání musí být zajištěna pro 2 osoby. - do hmotnosti 200kg: - místa pro zdvíhání musí být zajištěna pro 4 osoby. Jmenovitý průtok čerpadla Q n [l/min] do nad Počet tlakových výstupů na čerpadle nejméně 1 nejméně 2 dle dohody

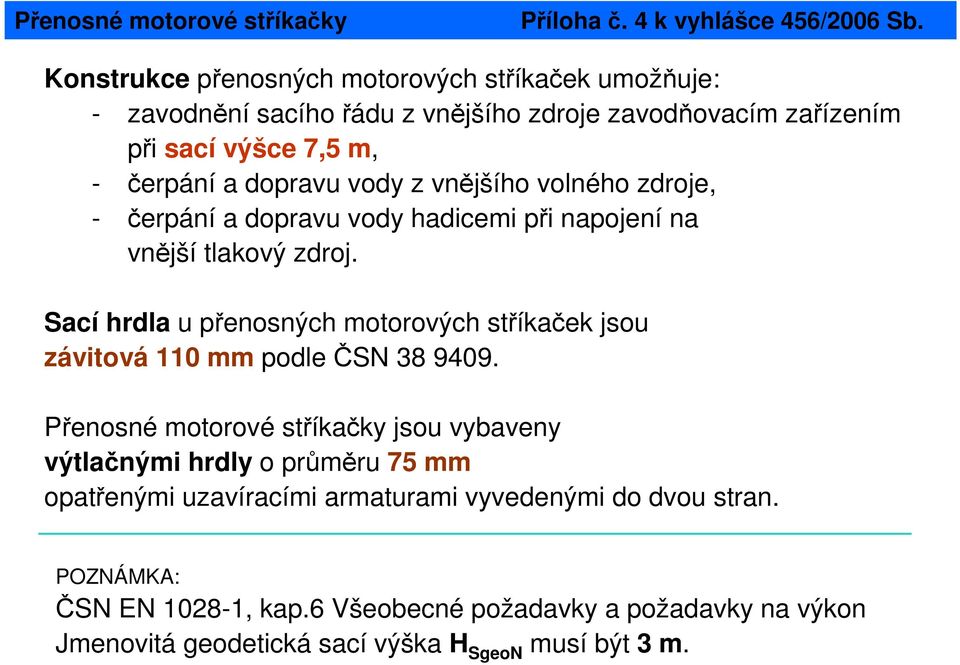

19 Přenosné motorové stříkačky Příloha č. 4 k vyhlášce 456/2006 Sb. Konstrukce přenosných motorových stříkaček umožňuje: - zavodnění sacího řádu z vnějšího zdroje zavodňovacím zařízením při sací výšce 7,5 m, - čerpání a dopravu vody z vnějšího volného zdroje, - čerpání a dopravu vody hadicemi při napojení na vnější tlakový zdroj. Sací hrdla u přenosných motorových stříkaček jsou závitová 110 mm podle ČSN Přenosné motorové stříkačky jsou vybaveny výtlačnými hrdly o průměru 75 mm opatřenými uzavíracími armaturami vyvedenými do dvou stran. POZNÁMKA: ČSN EN , kap.6 Všeobecné požadavky a požadavky na výkon Jmenovitá geodetická sací výška H SgeoN musí být 3 m.

20 ČSN EN Požární čerpadla Přenosné motorové stříkačky Třídění a označení přenosné motorové stříkačky: - název - číslo této evropské normy (EN14466) - zkrácené označení typu. PŘIKLAD Označení přenosné motorové stříkačky vyhovující tomuto dokumentu EN 14466, se jmenovitým výtlačným tlakem p N = 6 bar a jmenovitým průtokem čerpadla Q N = 500 l/min: Přenosná motorová stříkačka EN PFPN Název Číslo tohoto dokumentu Zkrácené označení typu

21 ČSN EN Požární čerpadla Přenosné motorové stříkačky Popis přenosné motorové stříkačky V návodu k použití musí být uvedený popis přenosné motorové stříkačky: - všeobecný popis - rozmezí teplot okolního prostředí - konstrukce a funkce (např. počet stupňů, těsnění hřídele, zařízení na zavodnění, odvodnění, mazací místa, materiály) - seznam přípustných druhů kapalin - rozmezí teplot použitelných kapalin - maximální provozní tlak mezní tlak p a lim - informace o ovládacích prvcích a měřidlech - konstrukce, funkce a použití bezpečnostních ochranných zařízení - uzavírací ventily a přípojky čerpadla - doplňující popisy příslušenství - výkres řezu přenosné motorové stříkačky nebo její rozložený nákres - rozměry, hmotnost, objemy, těžiště - max. úhel naklonění při provozu - dvojí hodnoty emisí hluku v souladu s přílohou E a EN ISO údaje o elektrickém vybavení

22 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění nízkotlakéčerpadlo normal pressure pump FPN Feuerlöschpumpe, nieder Druck - jednostupňové nebo vícestupňové požární odstředivé čerpadlo pro provozní tlak do 20 bar vysokotlakéčerpadlo high-presure pump FPH Feuerlöschpumpe, hoch Druck požární odstředivé čerpadlo pro provozní tlak do 54,5 bar geodetická sací výška geodetic suction height H S geo výškový rozdíl mezi středem vstupu prvního oběžného kola čerpadla a hladinou vody na straně sání při tlaku vzduchu 1,013 bar a teplotě vody 4 C jmenovitý výtlačný tlak nominal delivery pressure p N výtlačný tlak ve výstupníčásti čerpadla specifikovaný pro jmenovitý průtok čerpadla Q N, při jmenovité geodetické sací výšce H S geon a při jmenovitých otáčkách n N

23 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění vstupní tlak čerpadla inlet section pressure p e výstupní tlak čerpadla outlet section pressure p a Tlaky měřené na měřicím místu místa pro připojení tlakoměrů na čerpadle dle přílohy B normy. Měřící přístroje se namontují ve stejné úrovni. Legenda: 1 -čerpadlo 2 otáčkoměr 3 průtokoměr 4 tlakoměr pro měření p a 5 tlakoměr pro měření p e

24 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění maximální tlak maximum pressure p a max nejvyšší tlak, který může být dosažen ve výstupníčásti čerpadla při jmenovité geodetické sací výšce H S geon a při maximálních otáčkách n 0 mezní tlak limit pressure p a lim nejvyšší přípustný tlak ve výstupníčásti čerpadla p a během provozu. uzavírací tlak closing pressure p a0 ustálený tlak ve výstupníčásti čerpadla s průtokem Q = 0, při jmenovité geodetické sací výšce H S geon a při maximálních otáčkách n 0 dynamický zkušební tlak dynamic test pressure p pd = p a lim + 5,5 bar tlak, kterým se při chodu čerpadla zkouší těsnost jeho tlakových částí

25 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Třídění a zkrácené označení Požární odstředivá čerpadla s jmenovitým výtlačným tlakem 6 bar Zkrácené Jmenovitý Jmenovitý průtok Mezní tlak Dynamický Uzavírací tlak označení výtlačný tlak čerpadla zkušební tlak P N Q N P a lim P pd P aa [bar] [I/min] [bar] [bar] [bar] FPN ,5 6 až 11

26 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Třídění a zkrácené označení Požární odstředivá čerpadla s jmenovitým výtlačným tlakem 10 bar Zkrácené Jmenovitý Jmenovitý průtok Mezní tlak Dynamický Uzavírací tlak označení výtlačný tlak čerpadla zkušební tlak P N Q N P a lim P pd P aa [bar] [I/min] [bar] [bar] [bar] FPN ,5 10 až 17 FPN ,5 10 až 17 FPN ,5 10 až 17 FPN ,5 10 až 17 FPN ,5 10 až 17 FPN ,5 10 až 17 FPN ,5 10 až 17

27 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Třídění a zkrácené označení Požární odstředivá čerpadla s jmenovitým výtlačným tlakem 15 bar Zkrácené Jmenovitý Jmenovitý průtok Mezní tlak Dynamický Uzavírací tlak označení výtlačný tlak čerpadla zkušební tlak P N Q N P a lim P pd P aa [bar] [I/min] [bar] [bar] [bar] FPN ,5 15 až 20 FPN ,5 15 až 20 FPN ,5 15 až 20

28 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Třídění a zkrácené označení Požární odstředivá čerpadla s jmenovitým výtlačným tlakem 40 bar Zkrácené Jmenovitý Jmenovitý průtok Mezní tlak Dynamický Uzavírací tlak označení výtlačný tlak čerpadla zkušební tlak P N Q N P a lim P pd P aa [bar] [I/min] [bar] [bar] [bar] FPH , až 54,5

29 Přenosné motorové stříkačky Příloha č. 4 k vyhlášce 255/1999 Sb. Přenosné motorové stříkačky - dělení: podle velikosti požárního čerpadla: - PS l.min -1 - PS l.min -1 podle velikosti požárního čerpadla, skutečného průtoku při jmenovitém tlaku 0,8 MPa a sací výšce 3 m: - PS l.min -1 - PS l.min -1 Hmotnost nepřesahuje 160 kg. Provedení umožňuje přenášení nejvýše 4 osobami. Poznámka: U požárních čerpadel schválených podle ON se velikost může stanovit při jmenovitém tlaku 0,8 MPa a sací výšce 1,5 m.

30 Přívěsné motorové stříkačky Přívěsné motorové stříkačky Příloha č. 4 k vyhlášce 255/1999 Sb. Motorové stříkačky pevně spojené s podvozkem přívěsu. Podle velikosti požárního čerpadla, skutečného průtoku při jmenovitém tlaku 0,8 MPa a sací výšce 3 m se dělí na: - PS l.min -1 - PS l.min -1 - PS l.min -1 - PS l.min -1 - PS l.min -1 - PS l.min -1

31 Motorové stříkačky Příloha č. 4 k vyhlášce 255/1999 Sb. Ovládací panel je vybaven: - manometrem, - manovakuometrem, - zařízením pro nastavení otáček motoru, - kontrolním zařízením pro sledování teploty motoru, - kontrolním zařízením signalizujícím závady v mazání motoru, - zařízením k zastavení motoru. Konstrukce motorových stříkaček umožňuje nepřetržitý provoz po dobu 8 hodin, kdy nedojde k překročení přípustné teploty motoru a případného převodového ústrojí k čerpadlu.

32 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Zkouška sání nasucho Všechny vstupní a výstupní části čerpadla se uzavřou. Z čerpadla se po dobu 30 s saje vzduch. Po ukončení sání se změří podtlak ve vstupní části čerpadla. Po 60 s se opět změří podtlak. Čerpadlo musí splňovat: - dosažený podtlak p e = 0,8 bar - změna dosaženého podtlaku nesmí překročit 0,1 bar. Legenda: 1 -čerpadlo 2 tlakoměr pro měření p e 3 uzavírací zařízení (víčko spojky)

33 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Zkouška výkonu Stanoví se charakteristické křivky čerpadla v níže uvedených přepočtených geodetických sacích výškách H S geon a při maximálních otáčkách n 0 : - H S geon - H S geon + 1,5 m - H S geon + 3,0 m - H S geon + 4,5 m Legenda: p výtlačná tlak čerpadla Q průtok čerpadla 1-4 charakteristické křivky pro H S geon

34 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Zkouška účinnosti Stanoví se charakteristické křivky čerpadla při přepočtené jmenovité geodetické sací výšce H S geon a při těchto otáčkách: - jmenovité otáčky n N - maximální otáčky n 0 - otáčky = 1,15. n N - otáčky = 0,85. n N

35 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Provozní zkouška se provádí při: - přepočtené geodetické sací výšce H S geon - jmenovitém výtlačném tlaku p N - jmenovitých otáčkách n N Doba trvání zkoušky bez přerušení 6 hodin. Tlaková zkouška Čerpadlo se zaplní vodou. Čerpadlo se zcela odvzdušní, uzavírací zařízení se uzavře a zvyšuje se tlak na hodnotu statického zkušebního tlaku p ps. Statický zkušební tlaku p ps se na konstantní hodnotě po dobu 5 minut, aniž by bylo čerpadlo v provozu. Čerpadlo se zapne a otáčky se zvyšují až do dosažení dynamického tlaku p d na výstupní straně. V průběhu zkoušky se kontroluje únik nebo poškození čerpadla.

36 ČSN EN Požární čerpadla Požární odstředivá čerpadla se zařízením pro zavodnění Zkouška zařízení pro zavodnění Zkušební zařízení se sestaví dle obr. A1 a B1 normy. Zkušební zařízení včetně zařízení pro zavodnění se ponechá v provozu po dobu 4 minuty, při otáčkách sání n s, přičemžčerpadlo je v provozu s otevřeným vstupem. 3x po sobě se stanoví doba zavodnění t při přepočtené geodetické sací výšce H S geon a zaznamená se průměrná hodnota. Zkouška za nízkých teplot Agregát čerpadla se vypustí otevřením výtokových otvorů a bezprostředně poté se umístí do klimatické komory až se dosáhne vlastní teplota čerpadla -15 ± 1 C. V klimatické komoře se při teplotě -15 ± 1 C provede zkouška sání nasucho.

37 Vyhláška č. 456/2006 Sb., o technických podmínkách věcných prostředků požární ochrany Ochranné oděvy Příloha č. 5 k vyhlášce 456/2006 Sb. Ochranný oděv splňuje požadavky: - ČSN EN 469, - ČSN EN Ochranný oděv se skládá z: - kabátu, - kalhot. Překrytí kabátu přes kalhoty je nejméně 30 cm. Materiál svrchní vnější oděvní součásti je: - odolný proti oděru, - stálobarevný, - trvale antistatický, - proveden v barvě námořnická modř. Ochranný oděv lze prát ve vodě 60 C teplé.

38 Vyhláška č. 255/1999 Sb., o technických podmínkách věcných prostředků požární ochrany Protichemické oděvy Příloha č. 6 k vyhlášce 255/1999 Sb. Ochranný oděv splňuje požadavky: a) splňuje podmínky ČSN EN 340, ČSN EN 465, ČSN EN 466, b) zajišťuje neklouzavost rukou podle Směrnice VFDB 0801 (leden 1991) v ochranných rukavicích podle ČSN EN 659, c) umožňuje použití přilby, pracovního stejnokroje II, dýchacího přístroje a komunikačního zařízení, d) nezmění své fyzikálně chemické vlastnosti při změně teploty okolního prostředí; rychlý přechod (do 10 min.) z prostředí o teplotě -30 C do prostředí o teplotě okolí +60 C (po dobu 10 min. u zkušebního objektu označeného 21 B podle ČSN EN 3-1) a zpět, e) nemá na vnější straně kapsy, f) je odolný proti pronikání kapalných a plynných chemikálií bez narušení funkčnosti v jakékoliv jeho části (viz. Tab. 1), g) během expozice kompletního oděvu v prostředí chlóru nepřestoupí za pohybu koeficient průniku plynu do oděvu hodnotu 0,05 %.

39 Protichemické oděvy Příloha č. 6 k vyhlášce 255/1999 Sb. Tab. 1 Pronikání kapalných a plynných chemikálií Poř. č. Chemikálie Skupenství Přípustná koncentrace průniku 1 1,2-dichloretan kapalné 20 ml. m -3 2 metanol 200 ml. m -3 3 n-oktan 500 ml. m -3 4 toluen 200 ml. m -3 5 trietylamin 10 ml. m -3 6 kyselina dusičná hodnota ph nesmí být menší než 4 7 kyselina sírová hodnota ph nesmí být menší než 4 8 čpavek plynné 50 ml. m -3 9 chlór 1 ml. m chlorovodík 5 ml. m -3
