Obousměrná bezdrátová zabezpečovací ústředna
|
|
- Petra Kučerová
- před 9 lety
- Počet zobrazení:
Transkript

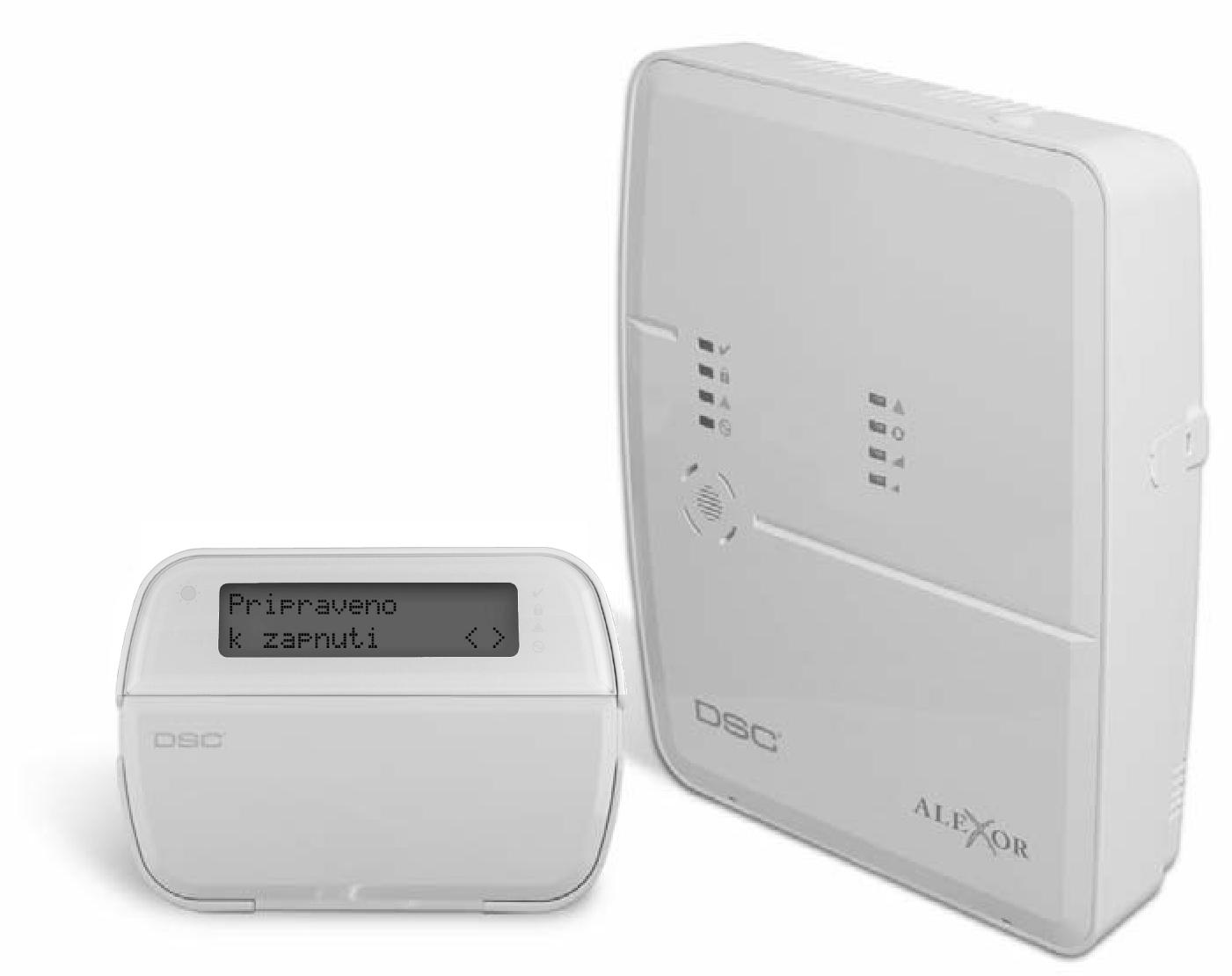

1 Obousměrná bezdrátová zabezpečovací ústředna V1.1Instalační manuál Modely: PC /868 PC9155G-433/868 PC9155D-433/868 PC9155I-433/868 Používané s: WT /868 WT5500P-433/868 Obousměrné bezdrátové klávesnce UPOZORNĚNÍ: Tento návod obsahuje nformace o omezení ve využívání výrobku a jeho funkc, a také nformace o omezení odpovědnost výrobce. Celý návod s pečlvě přečtěte.
2 Bezpečnostní pokyny pro pracovníky servsu UPOZORNĚNÍ: Př užívání zařízení přpojených k telefonní sít, exstují základní bezpečnostní pokyny, které se musí dodržet. Informujte koncového užvatele o bezpečnostních opatřeních, které musí být dodržována. Výběr vhodného místa pro umístění zabezpečovacího zařízení Použjte následující seznam jako vodítko k nalezení vhodného místa pro toto zařízení: Umístěte ústřednu blízko telefonní zásuvky a zásuvky pro napájení. Vyberte suché a bezpečné místo. Umístěte ústřednu na rovnou, pevnou stěnu a držte se následujícím pokyny. Nepoužívejte prodlužovací šňůry pro napájení tohoto zařízení. Neumsťujte ústřednu v blízkost topení, klmatzace, ventlátorů a lednčky. Nepřpojujte ústřednu na stejný elektrcký okruh jako spotřebče s velkou spotřebou. Nevybírejte místo pro ústřednu, které j vystavuje přímému slunečnímu záření, nadměrnému teplu, vlhkost, výparům, chemckým látkám nebo prachu. Nenstalujte toto zařízení v blízkost vody. (např. u vany, u umyvadla, ve vlhkém suterénu, nebo v blízkost bazénu, apod.). Nenstalujte toto zařízení a jeho příslušenství v místech, kde může dojít k výbuchu. Nepřpojujte ústřednu do zásuvek, které jsou ovládány vypínač, časovým spínače, blízko zdrojů rušení. Vyhýbejte se zdrojům rádového rušení Neumsťujte toto zařízení do blízkost nebo na velké kovové předměty Požadované bezpečnostní opatření v průběhu nstalace: Nkdy neprovádějte nstalac tohoto zařízení a prác na telefonní lnce během bouřky! Nkdy se nedotýkejte nezolovaných telefonních drátů nebo svorek. Zajstěte umístění kabelů tak, aby nemohlo dojít k nehodě. Přpojené vodče nesmí být mechancky namáhány. Používejte pouze transformátor dodávaný k výrobku. Varování Toto zařízení nemá síťový vypínač. Je nutné zajstt snadný přístup k napájení zařízení pro jeho vypnutí. Důležtá poznámka Toto zařízení smí být montováno ve vntřních prostředích I dle ČSN EN čl.7.1. Zařízení je napájeno z vestavěného transformátoru a může být nstalováno, udržováno a opravováno pouze osobam s příslušnou elektrotechnckou kvalfkací. Uvntř zařízení nejsou žádné součást vyměntelné samotným užvatelem. Kabeláž použtá př nstalac zařízení a veškerého příslušenství musí mít zolac z PVC, TFE, PTFE, FEP, Neoprenu nebo Polyamdu. a) Před uvedením zařízení do provozu musí být zařízení pevně nstalováno v chráněném prostoru b) Vntřní kabeláž musí být vedena tak aby nedocházelo: - napnutí kabelů, zvláště ve svorkovncích - poškození zolace vodčů c) Lkvdace použtých baterí musí být provedena v souladu s příslušným předpsy o nebezpečných odpadech d) Před prováděním servsu vždy odpojte síťové napájení a telefonní přípojku e) Žádná kabeláž nesmí vést přes základní desku systému f) Instalační technk má povnnost zajstt snadný přístup k zařízení pro možnost vypnutí přístroje pevně umístěného v budově. Napájecí zdroj musí být třídy II, vybavený jštěním, s dvojtou nebo zesílenou zolací mez prmárním a sekundárním obvodem. V zemích EU musí odpovídat požadavkům směrncím LVD a jštěno dle normy EN :2001. Instalační organzace ručí za splnění všech těchto podmínek
3 Pokyny k umístění kouřových hlásčů a detektorů CO Následující nformace jsou pouze pro základní orentac. Před umsťováním a nstalací kouřových hlásčů doporučujeme se seznámt s místním požárním směrncem a předpsy. Kouřové hlásče Výzkumy prokázaly, že jakýkol oheň v obytných prostorách vytváří větší nebo menší množství kouře. Pokusy s nejčastějším požáry v domácnostech ukazují, že ve většně případů vznkne detekovatelné množství kouře dříve než detekovatelné množství tepla. Z těchto důvodů je vhodné nstalovat kouřové hlásče v okolí každého spacího prostoru a v každém patře obytných prostor. Doporučujeme nstalovat více kouřových hlásčů, než je mnmální požadavek. Další prostory, které je vhodné chránt: suterén, ložnce (zvláště ložnce kuřáků), jídelny, kotelny a rozvodné prostory a jakékol chodby nechráněné povnným čdly. Na hladkých stropech stačí detektory rozmístt zhruba ve vzdálenost 9,1 m. Rozestupy možná bude třeba upravt v závslost na výšce stropu, pohybu vzduchu, přítomnost stropních trámů, nezolovaných stropů atd. Doporučení k nstalac najdete v místních požárních a jných normách. Kouřové hlásče neumsťujte do horní část stropů v lomenc nebo stropů vybíhajících do kapsy. V takových místech je mnmální pohyb vzduchu a kouř by se k hlásč nemusel dostat. Nepoužívejte an prostory s vířvým proudy vzduchu, např. u dveří, větráků nebo oken. Rychlý pohyb vzduchu kolem hlásče může odvětrávat kouř a bránt detekc. Hlásče neumsťujte v oblastech s vysokou vlhkostí. Hlásče neumsťujte v oblastech, kde teplota stoupá nad 38 C nebo klesá pod 5 C. Kouřové hlásče neumsťujte vždy v souladu s následujícím pokyny: Hlásče musí být nstalovány v blízkost všech samostatných spacích prostor, a to v bezprostřední blízkost ložnce na každém patře rodnného obytného objektu včetně sklepů, avšak s výjmkou neobývaných půd a technckých mezpater. V nové zástavbě musí být kouřový hlásč nstalován také v každé ložnc. Domy se stupňovtým podlažím: Kouřové hlásče je nutno nstalovat podle obrázku. Kouřové hlásče nejsou nutné, pokud obývací pokoj není od místnost pro hry oddělen dveřm. Obrázek 1 Obrázek 2 Obrázek 3 Detektory CO Oxd uhelnatý je bezbarvý plyn bez chut a zápachu, lehčí než vzduch, nedráždvý. Doporučuje se umístt detektor poblíž ložnc a míst, kde se spí. Ldské tělo je velm ctlvé na účnky CO během spaní. Pro zajštění maxmální ochrany doporučujeme umístt detektory CO poblíž míst na spaní a do každého patra. Obrázek 5 zobrazuje návrh umístění v domě. Elektroncký senzor detekuje oxd uhelnatý, měří jeho koncentrac a akustcky sgnalzuje poplach př dosažení potencálně škodlvé úrovn. Neumsťujte detektor CO v následujících prostorech Kde teplota může klesnout pod -10 C nebo vzrůst nad 40 C V místech s výskytem výparů z ředdel a barev Do vzdálenost 1,5m od otevřeného ohně (pece, kamna, krby) V místech odvětrávání výfukových plynů Neumsťujte detektor v blízkost výfuků z aut (může dojít k poškození detektoru) Obrázek 4 Obrázek 5
4 Záruční podmínky Dgtal Securty Controls Ltd. (DSC), ručí původnímu majtel po dobu 12-t měsíců, že výrobek používaný normálním způsobem, bude bez závad způsobených materálem nebo výrobním postupem. Během této doby DSC bezplatně opraví nebo vymění vadný výrobek, bude-l vrácen zpět do výrobního podnku. Na vyměněné nebo opravené díly poskytne záruku na zbytek původní záruční doby, nebo na dobu 90 dní, je-l zbytek záruční doby kratší. Původní vlastník musí bezodkladně písemně nformovat DSC o závadě způsobené materálem nebo výrobním postupem a toto písemné oznámení musí být doručeno do DSC před uplynutím záruční doby. Záruka se netýká na software a všechny softwarové produkty jsou prodávány užvatel s podmínkam lcenční smlouvy k softwaru, které jsou součástí výrobku. Zákazník přebírá veškerou odpovědnost za jeho výběr, nstalac, používání a údržbu výrobků zakoupených od DSC. Meznárodní záruka Záruka pro meznárodní zákazníky je stejná jako pro zákazníky na území Kanady a USA, s tou výjmkou, že DSC neodpovídá za žádné celní poplatky, daně nebo DPH, které mohou vznknout př reklamačním řízení. Uplatnění záruky Nárokujete-l záruční opravu, vraťte porouchané zařízení zpět do místa nákupu. Všchn autorzovaní dstrbutoř a dealeř mají svůj postup př vyřzování záruky. Každý, kdo vrací zboží zpět do DSC, musí napřed získat tzv. autorzační číslo. DSC nebude akceptovat žádné navrácené zboží, kterému nebylo prvně přděleno autorzační číslo. Neplatná záruka Tato záruka se týká pouze závad způsobených vadou materálu a výrobního postupu vznklých během normálního užívání. Záruka nepokrývá: poškození vznklé dopravou a manpulací poškození způsobené žvelnou pohromou jako je požár, povodeň, vchřce, zemětřesení nebo blesk poškození z příčn neovlvntelných ze strany DSC, jako jsou vysoké napětí, mechancký náraz nebo zaltí vodou poškození nesprávným zapojením, úpravam, modfkacem nebo czím předměty poškození způsobené perferem (mmo dodávaných DSC) poškození provozem v nesprávném pracovním prostředí poškození způsobené použtím výrobku pro jné účely než pro které byl navržen poškození nesprávnou údržbou poškození vznklé jným zneužtím, manpulací nebo nesprávnou aplkací výrobku DSC s vyhrazuje právo vyměnt výrobek, pokud se nepodaří v odpovídající době provést jeho opravu. DSC není za žádných okolností odpovědné za jakékolv zvláštní, nahodlé nebo následné ztráty způsobené nedodržením záručních podmínek, nedodržením smlouvy, nedbalostí, porušením odpovědnost nebo jným právnckým vyjádřením téhož. Tyto ztráty zahrnují mmo jné ztrátu zsku, ztrátu výrobku a souvsejícího zařízení, cenu zařízení, cenu náhradního nebo vyměněného zařízení, vybavení nebo služeb, ztrátového času, nároky třetích stran, včetně zákazníků a poškození majetku. Neplatnost ostatních záruk Tyto záruční podmínky vyjadřují záruku kompletně a nahrazují veškeré jné záruční podmínky ať jž vyjádřené nebo vyplývající (včetně všech zvláštních účelových záručních podmínek podporujících prodej). DSC neurčl an neautorzoval žádnou další osobu, aby jeho jménem modfkovala nebo měnla tyto záruční podmínky, an aby pro něj přjala jnou záruku nebo odpovědnost za jeho výrobek. UPOZORNĚNÍ: DSC doporučuje, aby byl každý systém pravdelně testován. Avšak navzdory pravdelnému testování, vlvem (mmo jné) krmnálních záměrů nebo elektrckého výpadku, se může stát, že výrobek v předpokládané funkc selže. Uzamčení nstalačního kódu Bude-l jedným evdentním problémem ústředny navrácené do DSC tzv. uzamčení nstalačního kódu, bude odblokování této funkce provedeno za poplatek. Pozáruční opravy DSC bude dle vlastního uvážení v pozáruční době opravovat nebo vyměňovat vadné výrobky dle následujících podmínek. Kdokolv vrací vadné zboží do DSC musí napřed získat autorzační číslo. DSC nebude akceptovat žádné navrácené zboží, kterému nebylo prvně přděleno autorzační číslo. Výrobek, který DSC určí jako opravtelný bude opraven a zaslán zpět. Za každou opravu bude účtován stanovený poplatek. Poplatky stanovené DSC mohou být občas obměňované. Výrobky, které DSC určí jako neopravtelné, budou vyměněny za podobný výrobek dostupný v době výměny. Za každý takto vyměněný výrobek bude účtována jeho současná tržní cena. Upozornění, čtěte pozorně Poznámka pro nstalační technky Tyto odstavce obsahují nformace zásadní důležtost. Jakožto jedná osoba ve styku s užvatel systému je Vaší povnností jm všechny tyto nformace předat. Poruchy systému Systém byl pečlvě navržen aby pracoval s maxmální možnou efektvtou. Za určtých okolností však nemůže poskytnout ochranu před požárem nebo před napadením. Zabezpečovací systém může být po zralé úvaze nanstalován s určtým kompromsy, nebo může z mnoha důvodů selhat ve své předpokládané funkc. Některé z těchto důvodů (ne všechny) jsou: Neodpovídající nstalace Každý zabezpečovací systém, má-l poskytovat dostatečnou ochranu, musí být odpovídajícím způsobem nanstalován. Každá nstalace musí být navržena profesonálem, který zajstí ochranu všech možných přístupovým tras. Zámky na dveřích a na oknech musí být bezpečné a musí správně fungovat. Okna, dveře, zd a stropy musí mít odpovídající konstrukc a pevnost poskytující očekávaný stupeň ochrany. Po jakýchkolv změnách v konstrukc objektu musí být znovu provedeno jeho bezpečnostní posouzení. Př tomto posouzení se doporučuje spolupráce s požárním a polcejním složkam. Znalost krmnálních žvlů Tento systém je vybaven bezpečnostním vlastnostm, které byly efektvní v době výroby. Je možné, že osoby s krmnálním úmysly mohou vyvnout technky, které jejch účnnost mohou snížt. Je tedy důležté pravdelně systém revdovat a zjšťovat jeho efektvnost. V případě zjštění, že jž neposkytuje očekávanou ochranu je nutné jej modernzovat nebo vyměnt. Vstup naruštelů Naruštelé mohou vstoupt do objektu nechráněným přístupovým body, obelstít detekční zařízení, vyhnout se zachycení pohybem oblastí nedostatečného krytí, vypnout sgnalzační zařízení, zasáhnout do správné funkce systému nebo j úplně překazt. Výpadek napájení Zabezpečovací ústředna, detektory pohybu, požární detektory a ostatní prvky systému vyžadují pro správnou funkc odpovídající napájení. Je-l systém napájen z baterí, může dojít k jejch selhání. I když nedojde přímo k selhání, musí být v dobrém stavu, správně nanstalované a dobíjené. Je-l systém napájen pouze ze sítě, přerušení, jakkolv krátké, způsobí nefunkčnost celého systému. Výpadky napájení jakékolv délky jsou často doprovázené kolísáním napětí, které může způsobt poškození elektronky systému. Proto dojde-l k přerušení dodávky elektrckého proudu, proveďte test systému a přesvědčte se, zda funguje tak, jak je obvyklé. Porucha výměnných baterí Bezdrátové vysílače jsou zkonstruované tak, aby žvotnost jejch baterí byla několk let běžného provozu. Očekávaná žvotnost je podmíněna pracovním prostředím, způsobem použtí a typem. Může být zkrácena vysokou vlhkostí okolního prostředí, vysokou nebo nízkou teplotou velkým teplotním změnam. Každý bezdrátový prvek systému má zabudovaný systém kontroly stavu batere, který sgnalzuje nutnost výměny batere. Vzhledem k možnost selhání tohoto systému je nutné funkc jednotlvých bezdrátových prvků pravdelně testovat. Snížení účnnost bezdrátových prvků Z různých důvodů může dojít k stuac, že přjímač nepřjme vyslaný sgnál. Může se jednat o kovovou překážku na trase nebo poblíž trasy mez vysílačem a přjímačem, úmyslné rušení nebo nterference s jným sgnály. Užvatelé systému Užvatelé systému mohou mít omezen přístup k tísňovým a nouzovým tlačítkům vlvem trvalé nebo dočasné fyzcké neschopnost, neschopnost dostat se k ovládacím prvkům včas nebo vlvem malého povědomí o ovládání a funkc systému. Je velce důležté, aby byl všchn užvatelé systému důkladně proškolen o funkc a ovládání systému a aby znal správný postup v případě sgnalzace alarmu. Požární detektory Požární detektory, které jsou nstalovány v systému mohou selhat ve včasné sgnalzac požáru z mnoha důvodů. Následuje několk z nch. Detektor může být nesprávně přpojen nebo umístěn. Kouř př požáru nedosahuje k detektoru, například vznkne-l na střeše, v komíně, ve zd nebo za dveřm. Požární detektory nemohou detekovat požár vznklý v jných poschodích budovy. Z hledska produkce kouře a ntenzty hoření je každý požár rozdílný, proto nejsou kouřové detektory stejně ctlvé na všechny druhy požáru. Nemusí zaručt rychlou reakc na požáry vznklé nepozorností, nebo hazardem v podobě kouření v postel, náhlou explozí, unkajícím plynem, nesprávným skladováním hořlavých materálů, přetíženým elektrckým obvodem, dětskou hrou se zápalkam nebo žhářstvím. I v případě správné funkce kouřového detektoru může za určtých okolností nastat stuace, kdy nedojde k varování obyvatel v čase dostatečném pro zabránění zranění nebo smrt. Pohybové detektory Pohybové detektory mohou zachytt pohyb pouze v prostoru určeném jejch dokumentací pro nstalac. Nerozlší czí osoby (naruštele) a oprávněné užvatele prostoru. Pohybové detektory neposkytují ochranu v celém prostoru. Mají několk detekčních paprsků a pohyb mohou zachytt pouze v prostoru, který tyto paprsky, nezakryté překážkou, pokrývají. Nemohou zachytt pohyb za zdí, nad stropem, pod podlahou, za zavřeným dveřm, skleněnou stěnou, proskleným dveřm nebo oknem. Jakýkolv pokus o poškození ať jž úmyslný nebo neúmyslný má vlv na funkc detektoru. Jedná se například o zakrytí, namalování nebo postříkání sprejem kterékolv část detektoru (čočka, zrcadlo, průhled apod.). Pasvní nfračervené detektory (PIR) pracují na prncpu zachycení teplotních změn. Jejch účnnost klesá přblíží-l se okolní teplota k teplotě ldského těla nebo nad ní, nebo jsou-l v prostoru zdroje tepla, např. topdla, radátory, grly, krby, sluneční světlo, parní vently, osvětlení apod. Sgnalzační zařízení Tato zařízení např. srény, zvonky, bzučáky nebo majáky nemusí být účnné, jsou-l umístěné za zdm nebo za dveřm. Jsou-l umístěné v jných poschodích nebo částech objektu, je pravděpodobné, že nedokážou varovat resp. vzbudt jeho obyvatele. Akustcká sgnalzační zařízení mohou být rušena jným zdroj, např. magnetofonem, rádem, televzí, klmatzací, nebo hlukem ulce. Jakkolv hlasté zařízení není dostatečně účnné pro sluchově postžené ld. Telefonní lnky Je-l použt přenos alarmového sgnálu po telefonní lnce, může být znemožněn poruchou lnky, nebo jejím obsazením. Naruštelé mohou telefonní lnku přerušt, nebo poškodt nějakým důmyslnějším způsobem, který není snadné odhalt. Nedostatek času Za určtých okolností se může stát, že ačkolv systém funguje dle očekávání nemůže ochránt užvatele, protože nemohou dostatečně zareagovat na varovný sgnál. Je-l systém montorován, reakce montorovací služby nemusí být vždy dostatečně rychlá pro zajštění ochrany osob nebo jejch majetku. Porucha součástí systému Ačkolv bylo vynaloženo veškeré úslí pro vytvoření maxmálně spolehlvého systému, může dojít k jeho selhání vlvem poruchy některé jeho součást. Neodpovídající testování Mnoha problémům lze předejít pravdelným testováním a údržbou. Celý systém by měl být testován v týdenních ntervalech, okamžtě po každém vnknutí, pokusu o vnknutí, požáru, bouř, zemětřesení a po každé stavební čnnost uvntř vně objektu. Test by měl zahrnout všechny detektory, klávesnce, ovládače, sgnalzační zařízení a ostatní zařízení, které jsou součástí bezpečnostního systému. Bezpečnost a pojštění Bez ohledu na jeho schopnost, bezpečnostní systém nenahradí žvotní a majetkové pojštění. Současně nenahrazuje povnnost všech majtelů, nájemců a dalších užvatelů objektů chovat se opatrně a mnmalzovat rzka vznku nebezpečných stuací.
5 Důležtá poznámka: Software DSC, který je prodáván buď s určtým produktem nebo samostatně je chráněn autorským zákonem a je prodáván s následujícím lcenčním podmínkam: Tato smlouva (EULA) je právním vztahem mez koncovým užvatelem (frma nebo osoba, DSC o změnách v této záruce an k poskytnutí jné záruky nebo odpovědnost v která získala software a souvsející hardware) a Dgtal Securty Controls, dvzí Tyco Safety Products Canada Ltd. (DSC), výrobcem ntegrovaných bezpečnostních systémů, software a dalších souvsejících produktů a komponentů (dále Hardware). Jestlže je softwarový produkt (dále Softwarový produkt nebo Software) určen k prodej spolu s Hardware a není dodán spolu s určeným novým Hardware, nesmí být používán, kopírován an nstalován. Software určený pro PC může obsahovat souvsející médum, tštěný materál a onlne nebo elektronckou dokumentac. Jakýkolv další Software dodávaný se Softwarovým produktem a který je lcencován samostatnou lcenční smlouvou musí být používán v souladu s touto samostatnou smlouvou. Instalací, kopírováním, stahováním, ukládáním a jakoukolv manpulací se Softwarovým produktem užvatel bezpodmínečně souhlasí s dodržováním této EULA když se tato jeví jako modfkace jakékolv předchozí smlouvy. Pokud užvatel nesouhlasí s podmínkam této EULA, DSC mu neuděluje lcenc k užívání Softwarového produktu a užvatel nemá žádné právo k jeho užívání. Lcence pro užívání Softwarového produktu: Softwarový produkt je chráněn autorským právem a meznárodním autorským dohodam stejně jako dalším zákony na ochranu duševního vlastnctví. Softwarový produkt je lcencován, nkolv prodáván. 1. Práva lcence. Tato EULA zaručuje užvatel následující práva: (a) (b) (c) Instalace Software a jeho užívání s každou získanou lcencí je možné nstalovat a užívat pouze jednu kop Softwarového produktu Uložení/síťové použtí Softwarový produkt nesmí být nstalován, zpřístupněn, vystaven, spuštěn, sdílen nebo používán současně na nebo z více PC, včetně pracovních stanc, termnálů nebo jných dgtálních elektronckých zařízení (dále Zařízení). Jným slovy pro každou pracovní stanc je vyžadována samostatná lcence. Záložní kope užvatel je oprávněn vyrobt jednu záložní kop Softwarového produktu a to výhradně pro účely zálohy a archvace. Mmo výjmky uvedené v této EULA je zakázáno pořzování kopí Softwarového produktu včetně tštěných materálů dodávaných s ním. 2. Pops dalších práv a omezení. (a) (b) (c) (d) (e) (f) (g) Omezení zpětného nženýrství, dekomplace zakazuje se jakákolv čnnost podobná zpětnému nženýrství nebo rekomplac mmo případy kdy je tato čnnost výhradně povolena příslušným zákonem nebo předpsem navzdory tomuto omezení. Není dovoleno provádět jakékolv změny softwarového produktu bez písemného povolení oprávněného pracovníka DSC. Není dovoleno odstraňovat ze Softwarového produktu jakékolv propretární poznámky, značky nebo popsy. Užvatel musí akceptovat opatření pro užívání Softwarového produktu v souladu s touto EULA. Softwarový produkt je lcencován jako jeden celek a jeho komponenty nesmí být rozdělovány a používány na více Hardware. Jeden Integrovaný produkt pokud užvatel získá Software spolu s Hardware, je Softwarový produkt lcencován spolu s Hardware jako jeden Integrovaný produkt. V tomto případě smí být Softwarový produkt používán pouze s dodaným Hardware tak, jak je určeno dále v této EULA. Pronájem - Užvatel nesmí pronajímat an půjčovat Softwarový produkt. Nesmí jej poskytnout třetím osobám an umístt na server nebo Web prezentace za účelem stahování. Předávání Software dál Užvatel smí předat dál všechna svá práva získaná touto EULA pouze jako součást trvalého prodeje nebo předání Hardware. V tomto případě s nesmí ponechat žádné kope. Softwarový produkt lze takto předat pouze kompletní, se všem komponenty, nosným méd a tštěným materálem, upgrady a touto EULA a za předpokladu, že příjemce souhlasí s podmínkam této EULA. Jestlže je Softwarový produkt upgrade, každý transfer musí obsahovat všechny předchozí verze. Ukončení bez ohledu na jná práva, DSC může ukončt platnost této EULA, v případě porušení jejích podmínek ze strany užvatele. V tomto případě musí užvatel znčt všechny kope a součást Softwarového produktu. Chráněné značky tato EULA nezaručuje užvatel žádná práva k chráněným značkám DSC a jeho dodavatelům. 3. Autorské právo. Všechna práva na ochranu duševního vlastnctví k Softwarovému produktu (zahrnující ale neomezující se pouze na všechny obrázky, fotografe a texty v Softwarovém produktu), souvsejícím tštěném materálu a všem kopím Softwarového produktu, jsou ve vlastnctví DSC a jeho dodavatelů. Je zakázáno kopírovat tštěný materál dodávaný se Softwarovým produktem. Všechna práva na ochranu duševního vlastnctví k obsahu dosažtelného pomocí Software jsou majetkem příslušných majtelů a mohou být chráněna příslušným autorským zákony, právy a předpsy na ochranu duševního vlastnctví. Tato EULA nedává užvatel žádná práva k tomuto obsahu. Všechna práva v této EULA výhradně neuvedená patří DSC a jeho dodavatelům. 4. Omezení exportu. Užvatel se zavazuje, že Softwarový produkt nebude exportovat an re-exportovat do země, nebo osobě, která je součástí Kanadských exportních omezení. 5. Právní úprava. Tato EULA je sestavena podle právních předpsů provnce Ontaro v Kanadě. 6. Arbtráž Všechny spory vznklé v souvslost s touto EULA budou řešeny fnálním a závazným rozhodnutím v souladu s Arbtrážním řádem, a strany ve sporu se zavazují toto rozhodnutí dodržet. Arbtráž se koná v Torontu v Kanadě a její úřední jazyk je anglčtna. 7. Záruky (a) (b) (c) (d) Bez záruky DSC nabízí Softwarový produkt tak, jak je a bez záruky. DSC nezaručuje, že Software splní očekávání a požadavky užvatele nebo že bude jeho funkce trvalá a bez poruch. Změny v provozním prostředí DSC není odpovědné za problémy vznklé díky změnám vlastností Hardware, nebo za problémy vznklé nterakcí Softwarového produktu se software nebo hardware jného výrobce. Omezení odpovědnost, záruka odpovídající podílu na rsku V každém případě, kdy místní předps nařzuje záruky nebo podmínky nestanovené v této EULA, je veškerá odpovědnost z jakékolv klauzule v této EULA lmtována částkou, která byla uhrazena za lcenc k Softwarovému produktu, zvýšená o 5 CAD (kanadské dolary). Protože některé jursdkce nedovolují zřeknutí se nebo omezení odpovědnost za škody způsobené provozem, nemusí být výše uvedené omezení platné v každém případě. Odvolání záruky Tento pops záruky zahrnuje veškerou záruku a nahrazuje veškeré další záruky ať jž vyjádřené nebo vyplývající (včetně záruk prodejnost a vhodnost pro určtá použtí), a všechny další povnnost a odpovědnost na straně DSC. DSC žádné další záruky neposkytuje. DSC neurčuje an neautorzuje žádnou další osobu k jednání jménem v (e) souvslost s tímto Softwarovým produktem. Zvláštní opatření a omezení záruky DSC není za žádných okolností odpovědné za jakékolv mmořádné, náhodné, následné nebo nepřímé škody v souvslost s nedodržením záruky, nesplněním smlouvy, nedbalostí nebo jnou právní teorí. Tyto škody zahrnují (ale neomezují se pouze na) ušlý zsk, ztrátu Softwarového produktu nebo souvsejícího zařízení, kaptálové hodnoty, cenu náhradního nebo vyměněného zařízení, vybavení nebo služeb, ztrátu času, nároky třetích osob včetně zákazníků a poškození na majetku. Upozornění: DSC doporučuje celý zabezpečovací systém pravdelně testovat. Navzdory tomu může Softwarový produkt například vlvem úmyslného poškození nebo elektrcké poruchy (a jných vlvů) selhat v očekávané funkc.
6 Obsah Kaptola Pops Strana 1 Představení ústředny Rozdíly mez modely PC Specfkace Ovládání a kontrolky Vkládání dat Instalace Zapojení vodčů Zapojení Přhlášení bezdrátových prvků Test umístění všech bezdrátových prvků Test umístění vybraného bezdrátového prvku GPRS / Ethernet modul nastavení a ncalzace Příkazy Užvatelské příkazy Zapnutí v režmu Odchod Zapnutí v režmu Doma Zapnutí v režmu Noc Vypnutí Výběr jazyka [*] Povely Funkční klávesy Programování Programování podle šablony Programování pomocí DLS Instalační režm Instalátor programování Seznam sekcí Programovací tabulky Programovací sekce Testy a řešení problémů Test příjmu bezdrátových prvků Test ústředny Reset ústředny na tovární hodnoty Řešení problémů Vyjmutí a výměna baterí 6-6 Příloha A: Přenosové kódy Příloha B: Komunkační formáty Příloha C: Obousměrná audo verfkace (PC5950) APP-1 APP-5 APP-7 v
7 1 Představení ústředny Tento nstalační manuál poskytuje základní nformace o nstalac a programování bezdrátové zabezpečovací ústředně PC PC 9155 je obousměrná bezdrátová zabezpečovací ústředna, která umožňuje komunkovat s jednosměrným s obousměrným bezdrátovým zařízením. Exstují tř hardwarové modely ústředen na frekvenc 433MHz a 868MHz. 1.1 Rozdíly mez modely PC9155 Model G obsahuje nanstalovaný modul GS2065. Modul GS2065 je GSM komunkátor, který komunkuje přes GPRS síť a může být použt jako prmární nebo záložní komunkátor. Model D obsahuje nanstalovaný modul TL265GS. Modul TL265GS kombnuje GSM komunkátor GS2065 s TCP/IP ethernet/nternet komunkátorem T-Lnk. Může být použt jako prmární nebo záložní komunkátor. Model I obsahuje nanstalovaný modul TL265. Modul TL265 je TCP/IP ethernet/nternet komunkátor T-Lnk a může být použt jako prmární nebo záložní komunkátor. Více nformací o přpojení přes GPRS a nternet naleznete v manuálech modulů GS2065 a TL265GS. 1.2 Specfkace Tabulka 1-2 Specfkace Specfkace Pracovní teploty: 0 C až 49 C Relatvní vlhkost: 93% nekondenzující Napájení: 16,5V AC / 20VA / 50Hz Odběr ústředny: 220V AC 57mA (max.) 16,5V AC 855mA (max.) Odběr ústředny pouze z batere: V kldu 90mA (max.) Př vysílání (GPRS / Ethernet) 330mA (max.) Kapacta batere: 12V DC 2,3Ah Nabíjecí proud 240mA (max. 12 hod) Záloha (bez AUX) 24 hodn Výstup AUX 9,6-13,8V DC / 200mA Zatížení výstupu PGM 1&2 50mA (každý) Poznámka:Zatížení výstupů AUX a PGM je max. 200mA Bezdrátový vysílač Komunkační frekvence 433,92MHz/868,35MHz Rozměry PC ,7 x 21,6 x 5,9 cm (v x š x h) WT ,5 x 16,5 x 3,2 cm (v x š x h) s držákem na zeď 12,5 x 16,5 x 3,8 cm (v x š x h) Hmotnost PC9155 NA 1,830Kg PC9155 EU (s transformátorem) 2,275Kg WT5500 0,454Kg Balení PC9155 RJ31-x (pouze NA) Transformátor: NA externí, EU vestavěný Batere (není umístěná v ústředně) Příslušenství pro montáž Instalační a užvatelský manuál, manuál klávesnce Manuály pro bezdrátové prvky (dle potřeby) Tabulka 1-1 Modely PC9155 Model Frekvence GS2065 TL265GS TL265 PC PC PC9155G-433 PC9155G-868 PC9155D ,92MHz 868,35MHz 433,92MHz 868,35MHz 433,92MHz PC9155D ,35MHz PC9155I ,92MHz PC9155I ,35MHz Tabulka 1-3 Kompatblní bezdrátové prvky Kompatblní bezdrátové zařízení Jednosměrné bezdrátové prvky mají označení WS, WLS a obousměrné bezdrátové prvky mají označení WT Pops Bezdrátová klávesnce Proxmty přívěšek Dveřní magnetcký kontakt Pohybový PIR detektor Kouřový detektor PC9155x-433 WT WT5500P-433 PT4 EV-DW4917 WS4945 WS4975 WS4904 WS4904P WS4916 WS4926 PC9155x- 868 WT WT5500P- 868 PT8 WS8945 WS8975 WS8904 WS8904P WS8916 Detektor CO WS4913 WS8913 Detektor zaplavení WS4985 WS8985 Detektor tříštění skla WLS912L-433 Bezdrátová sréna Vntřní Venkovní Bezdrátový ovladač WT4901 WT4911 WS4939 WT4989 WT8901 WT8911 WS8939 WT8989 Tísňový ovladač WS4938 WS
8 PC9155 Instalační manuál Mnmální požadované komponenty jsou: Zabezpečovací ústředna PC9155 a klávesnce WT Mez voltelné příslušenství pro ústřednu PC9155 patří: TL265, TL265GS, GS2065, WT5500P-433, PT4, WT4989, WT4901 a WT Ovládání a kontrolky Na zabezpečovací ústředně PC9155 se nachází 8 stavových kontrolek. Čtyř kontrolky umístěné na levé straně ústředny sgnalzují Přpraveno, Zapnutí, Poruchu a AC napájení. Čtyř kontrolky umístěné na pravé straně ústředny jsou funkční pouze pokud ústředna má nanstalovaný modul GS2065, TL265 nebo TL265GS. Sgnalzují poruchu komunkace, stav sítě (pouze TL265GS) a vysokou nebo nízkou sílu sgnálu. Tabulka 1-4 Ovládání a kontrolky Zabezpečovací ústředna Kontrolky stavu ústředny Přpraveno: Ústřednu lze zapnout Zapnuto: Ústředna je zapnutá Porucha: Prohlížení poruch vložením [*][2] Žlutá sgnalzuje poruchu a oranžová VF rušení AC napájení: Svítí AC napájení přpojeno Kontrolky stavu GPRS/Ethernet modulu Porucha komunkace: Prohlížení poruch vložením [*][2] Stav sítě Výpadek síťové komunkace Síla sgnálu (vysoká) Síla GPRS sgnálu je dobrá Síla sgnálu (nízká) Síla GPRS sgnálu je špatná Obrázek 1-1 Ovládání a kontrolky Klávesnce LCD2 x 16 znaků < > sgnalzují, že užvatel může lstovat mez položkam LED kontrolky Senzor osvětlení Přpraveno Zapnuto Porucha AC napájení Lstování Požár Nouze Tíseň Funkční klávesy 1-2
9 1 Představení ústředny 1.4 Vkládání dat Způsob používání Závorky [] obsahují číslce nebo symboly, které mají zadat na klávesnc Např. [*][8][Instalační kód][898] znamená stsknutí následujících tlačítek První údaj Stsknutím dáváte vědět zabezpečovací ústředně, že chcete použít specální příkaz Druhý údaj Stsknutím dáváte vědět zabezpečovací ústředně, že chcete vstoupt do Instalačního režmu Třetí údaj Stsknutím vložíte přednastavený nstalační kód. Tento přednastavený nstalační kód je nutné změnt př programování ústředny, aby se zabránlo neautorzovanému přístupu do ústředny. Čtvrtý údaj Tento údaj udává číslo sekce, do které chcete vstoupt. Např. [898] Přhlašování bezdrátových prvků [899] Programování pomocí šablony [999] Kompletní reset ústředny na mplctní nastavení Vkládání znaků Některé sekce vyžadují čísla v hexadecmální (šestnáctkové) soustavě (HEX). Chcete-l vkládat hexadecmální znaky, stskněte klávesu stskněte klávesu odpovídající požadovanému hexadecmálnímu znaku (vz. Tabulka níže). V režmu vkládání hexadecmálních znaků bude blkat kurzor. Stsknutím klávesy se přepnete do vkládání čísel v desítkové soustavě. 1 = A 4 = D 2 = B 5 = E 3 = C 6 = F Vložená chybná data Pro změnu zadaných údajů před jejch použtím ústřednou, se lze pomocí kurzorových kláves přesunout na požadovanou pozc a vložt správné údaje. Pokud už ústředna vložené údaje používá, tak stskněte [#] pro opuštění sekce a opětovně j naprogramujte správným údaj. Pokud chybně vložíte 0001 v kroku 2 Programování zabezpečovací ústředny pomocí šablon, tak je zapotřebí buď provést reset ústředny na tovární hodnoty (sekce [996], přhlást bezdrátové prvky a naprogramovat ústřednu) nebo v Instalačním režmu [*][8] vložt správné údaje. Specální klávesy Zobrazení symbolů < > na dsplej sgnalzuje, že jsou přístupné položky, které lze zobrazt použtím kláves. Tyto klávesy můžete také použít pro umístění kurzoru na místo, kde je zapotřebí provést opravu vložených údajů. Klávesa má podobný význam jako klávesa ENTER na klávesnc počítače. Slouží pro potvrzení vložených údajů, používá se př provádění užvatelských příkazů a také př vkládání hexadecmálních znaků A-F v Instalačním režmu. Klávesa má podobný význam jako klávesa ESCAPE na klávesnc počítače. Používá se pro opuštění aktuální programované sekce nebo pro návrat do předchozího menu. 1-3
10 2. Instalace 2.1 Zapojení vodčů Zapojení vodčů 1 Vyberte vhodné místo pro umístění zabezpečovací ústředny. Musí se jednat o suché a chráněné místo s přímým přístupem elektrcké sít, s přípojkou telefonní lnky (je-l zapotřebí) a s ethernetovou přípojkou (je-l zapotřebí). Neupevňujte ústřednu do elektrckého rozvaděče. Ústředna musí být umístěna mmo dosah kovových předmětů (přístrojů, topení, potrubí atd.) 2 Vložte malý plochý šroubovák do otvorů ve spodní část ústředny a jemným páčením uvolněte přední kryt. U modelu PC9155 s vestavěným transformátorem veďte napájecí vodče v drážce ústředny a pak skrz průchodku u vestaveného transformátoru. Upevněte přívodní vodče do svorkovnce podle přloženého obrázku. U modelu PC9155D je zapotřebí přvést ethernetový kabel CAT5 v drážce ústředny a skrz průchodku až do konektoru RJ-45 na modulu TL265GS. Ethernetový komunkátor musí být přpojen do LAN sítě v objektu. V případě potřeby odpojte zapojený koaxální kabel z GSM komunkátoru a přpojte k modulu TL265/TL265GS/GS2065 externí anténu. Obrázek 2-1: Svorkovnce s pojstkou Obrázek 2-2: Zapojení vodčů na GPRS/Ethernet modulech 3 Pokud je batere chráněna plastovým krytem, vyjměte bater z ústředny a odstraňte plastový kryt. Chcete-l vyjmout bater z ústředny, vložte plochý šroubovák mez bater a plastový držák na pravé straně. Mírným páčením se batere uvolní a lze j pak vyjmout. 4 Vložte kabel batere do odpovídajícího konektoru na plošném spoj zabezpečovací ústředny. 5 Sejměte plastovou krytku umístěnou na svorkách batere. 6 Přpojte kabel batere ke svorkám na bater [(+) červený vodč a (+) černý vodč]. Vložte levou stranu batere [svorka (+)]pod plastový držák. 7 Vložte plochý šroubovák mez bater a plastový držák na pravé straně. Mírným páčením držák vyhněte a zatlačte na bater, aby zapadla na své místo. 8 Veďte vodče v drážce ústředny a skrz průchodu. Vz. Obrázek Upevněte zadní kryt ústředny na zeď v místech, kde jsou předpřpravené otvory. 2-1
11 PC9155 Instalační manuál Obrázek 2-3: Montáž a vedení kabeláže Tabulka 2-1: Pops svorkovnce Telefonní lnka T1-Brn R1-Gra Tp-Grn Rng-Red Pro přpojení telefonního přístroje Pro přpojení telefonního přístroje Pro přpojení telefonní lnky. Toto zapojení umožňuje ústředně obsadt telefonní lnku před zařízením ve svorkách R1-T1. Pro přpojení telefonní lnky. Toto zapojení umožňuje ústředně obsadt telefonní lnku před zařízením ve svorkách R1-T1. I/O I/O 1 Může být nastaven jako PGM výstup (50mA) nebo drátový zónový vstup (Zóna 33) I/O 2 Může být nastaven jako PGM výstup (50mA) nebo drátový zónový vstup (Zóna 34) AUX AUX Záporný pól zdroje a druhá svorka pro přpojení drátových zón AUX + AC ~ Svorka pro přpojení transformátoru (16,5V AC ) ~ Svorka pro přpojení transformátoru (16,5V AC ) Zajšťuje +12V DC / 200mA napájení pro PGM výstupy a moduly 2-2
12 2. Instalace 2.2 Zapojení 1. Zapojení I/O svorek Dvě I/O svorky mohou být nastaveny jako drátové zónové vstupy a/nebo PGM výstupy. Záleží na nastavení volby 1 a 2 v sekc [013]. 1a. Zapojení zón Zóny 1-32 jsou rezervované pro bezdrátové zóny. Pokud jsou svorky na ústředně nastaveny jako zónové vstupy, tak svorka I/O1 je zóna 33 a svorka I/O2 je zóna 34. Zóny lze nastavt na normálně zavřené (NC), zakončené jedním rezstorem (EOL) nebo dvěma rezstory (DEOL). Normálně zavřené (NC) smyčky Použjte vodče o průměru 0,6 1mm Nepoužívejte stíněné vodče. Odpor vodče nesmí překročt 100. Vodč (průměr) Maxmální délka zóny (odpor vodče k čdlu a zpět je 100 ) 0,6 mm 914 m 0,8 mm 1493 m 0,9 mm 1889 m 1,0 mm 2377 m Zóny 33 a 34 jsou nastavené z výroby na zakončení EOL Sekce [009] - Defnce zón Sekce [133], [134] volba [14] zakončení NC Sekce [133], [134] volba [15] zakončení EOL Sekce [133], [134] volba [16] zakončení DEOL Zakončovací odpory se používají Stav zón odpor smyčky pro DEOL Závada 0 (zkrat vodčů / smyčky) (odpor menší než 4500 ) Kldový stav 5600 (alarmový kontakt uzavřen) (odpor mez 4500 až 6250 ) Poplach (alarmový kontakt otevřen) (odpor mez 6250 až ) Tamper nekonečno (přerušený vodč / tamper kontakt otevřen) (odpor až větší než ) Jednoduchý zakončovací rezstor (EOL) Dvojtý zakončovací rezstory (DEOL) 1b. PGM výstupy / AUX výstup Každý programovatelný výstup je konstruován tak, že př jeho aktvac ústřednou bude přpojen k zápornému pólu zdroje. Výstupy jsou v zapojení otevřený kolektor (OC). Př zatížení PGM výstupu 45mA je mez svorkam AUX+ a PGM napětí as 8V, př zatížení PGM výstupu 25mA je mez svorkam AUX+ a PGM napětí as 10V Přpojte kladnou část napájení zařízení ke svorce AUX+ a zápornou ke svorce I/O. Každý PGM výstup lze zatížt maxmálním proudem 50mA. Ukázka přpojení LED dody s předřadným odporem a zapojení relé. Poznámka: Ústředna je schopná dodat z výstupu AUX+ výstupy max. proud 200mA (pro PGM výstupy, relé, LED dody). 2-3
13 PC9155 Instalační manuál 1c.PC5950 obousměrný audo-verfkační modul Nanstalujte PC5950 do kovového krytu upevněného na zd V případě potřeby odpojte od PC9155 napájení Veďte vodče k PC9155 v drážce ústředny Veďte vodče k audo hláskám (max. 2) Zajstěte přpojení telefonní lnky tak, aby j ústředna PC9155 mohla používat Otestujte systém. Více nformací naleznete v Instalačním manuálu PC5950. Schéma zapojení 1, (Hovor/Poslech bez srény) umožňuje oboustranné spojení př tchém alarmu. Je-l požadován př tchém alarmu pouze poslech, použjte zapojení 2, (Pouze poslech bez srény) Programování PC5950 Sekce 01 Nastavte na 1 (Hard Trp) Sekce 10 - Nastavte na 2 (Trgger Enable: Auto Trp by Bell or Green) Programování PC5950 Sekce 01 Nastavte na 1 (Hard Trp) Sekce 07 - Nastavte na 1 (Trgger Hgh) Sekce 10 - Nastavte na 2 (Trgger Enable: Auto Trp by Bell or Green) 2. Svorky pro přpojení telefonní lnky Zapojte svorky komunkátoru ústředny na konektor RJ-31x podle následujícího obrázku. Použjte vodč o průměru mn. 0,3mm. Př zapojení více zařízení na tel. lnku je zapotřebí zapojt je za sebou. Přenosový formát se programuje v sekc [350]. Směrování komunkátoru se programuje v sekc [351]-[376]. 3. Batere 4. Síťové napájení Zabezpečovací ústředna obsahuje 12V DC, 2,3Ah bater, která slouží pro zálohování a napájení přídavných zařízení. Batere je schopna zálohovat ústřednu př výpadku sítě na 24 hodn. Výměna batere Vyjmutí: 1. Odpojte z batere vodče (červený a černý) 2. Vložte plochý šroubovák mez bater a plastový držák na pravé straně. Mírným páčením se batere uvolní a lze j pak vyjmout. Výměna: Do ústředny se nejdříve vkládá levá strana batere (kladný pól) 1. Odpojte ústřednu od síťového napájení 2. Sejměte plastovou krytku na svorce batere 3. Zapojte vodč na svorku batere 4. Vložte levou stranu batere pod plastový držák 5. Vložte plochý šroubovák mez bater a plastový držák na pravé straně. Mírným páčením držák vyhněte a zatlačte na bater, aby zapadla na své místo. 6. Přpojte vodč na záporný pól batere. 7. Přpojte ústřednu k síťovému napájení Batere vyměňujte každých 3 5 let. Nakládejte s vybtým baterem podle místních předpsů Prmární napětí (transformátoru): V/ 50Hz /0,1A Sekundární napětí (transformátoru): 16,5V AC, 20VA 2-4
14 2. Instalace 2.3 Přhlášení bezdrátových prvků Pro správnou funkc jednosměrných a obousměrných bezdrátových prvků je nutné přhlást je do ústředny zadáním jejch sérového čísla (ESN). Pokud bezdrátový prvek není přhlášen do ústředny tak ho ústředna nezná a proto s ním nekomunkuje. Obousměrné bezdrátové prvky musí obdržet od ústředny potvrzení o přhlášení, aby došlo k jejch přhlášení. Zabezpečovací ústředna přdělí k bezdrátovému prvku jednečné ID číslo systému, ID číslo bezdrátového prvku a šfrovací klíč. Tyto údaje jsou poslány do bezdrátového prvku, který s je uloží ve své pamět. Tyto uložené údaje se pak využívají př šfrované komunkac. Metody přhlašování Přhlášení bezdrátových prvků lze provést dvěma způsoby: Rychlé přhlášení Používá se pro snadné přhlášení nových bezdrátových prvků do ústředny (vz. postup uvedený dále v textu). Postup př přhlašování jednosměrných a obousměrných bezdrátové prvky je shodný. Naprogramování sérového čísla přes klávesnc nebo pomocí DLS Po naprogramování sérového čísla obousměrného bezdrátového prvku do ústředny je nutné tento bezdrátový prvek aktvovat, aby došlo k dokončení jeho přhlášení. Bezdrátové prvky se přhlašují v následujícím pořadí: Klávesnce Srény Detektory Tísňové tlačítka Bezdrátové ovladače a přívěšky V nstalačních manuálech bezdrátových prvků naleznete postup jakým se aktvují. Přhlášení klávesnce Př prvním přpojení napájení k ústředně PC9155 je odpočítáváno 2-mnutové okno, kdy se očekává přhlášení první klávesnce. LED kontrolky Přpraveno a AC napájení budou po tuto dobu blkat. V tomto časovém okně se musí ke klávesnc přpojt napájení a musí se přhlást. Pokud nedojde v tomto časovém okně k přhlášení klávesnce (tzn. LED Přpraveno a AC napájení přestanou blkat), tak se musí vypnout napájení ústředny. Po opětovném zapnutí napájení se opět spustí odpočítávání 2-mnutového okna pro přhlášení klávesnce. 1 Přpojte napájení k ústředně Přpojte síťové napájení k zabezpečovací ústředně LED kontrolky Přpraveno a AC napájení budou blkat 2 mnuty. 2 Přpojení napájení do klávesnce Přpojte klávesnc přes adaptér k napájení, nebo vložte nové batere Po několka vteřnách klávesnce rychle zapípá Na dsplej se zobrazí text Přhlášení klávesnce stskem 1 a * Pro přhlášení klávesnce stskněte současně klávesy a Na dsplej se zobrazí Klávesnce přhlášena Pokud se zobrazí zpráva Neúspěšné přhlášení Opakujte postup přhlašování Umístěte klávesnc blíže k ústředně Zkontrolujte, že LED kontrolky Přpraveno a AC napájení na ústředně blkají. Pokud ne, tak odpojte napájení ústředny (AC a DC) a po 10s ho opět přpojte. Pokuste se snížt vlv VF rušení Ověřte že se jedná o správný typ klávesnce pro ústřednu PC
15 PC9155 Instalační manuál Přhlášení dalších klávesnc, srén, ovladačů 1 Zadejte [*][8][5555][898] Na klávesnc se zobrazí: Načtení všech bezdrátových prvků 2 Aktvujte bezdrátové prvky podle postupu níže nebo podle postupu v jejch nstalačních manuálech Stskněte současně klávesy a na další klávesnc Srénu přhlásíte aktvací Tamperu, přpojením batere nebo stsknutím testovacího tlačítka Bezdrátový ovladač přhlásíte stsknutím tlačítka na ovladač (Opětovné přhlášení obousměrného ovladače provedete současným stsknutím tlačítek a na 3s) Na první klávesnc se zobrazí sérové číslo (ESN) bezdrátového prvku Stsknutím potvrdíte správnost sérového čísla Pokud je sérové číslo chybné, tak stskněte a postup přhlašování opakujte. 3 Po potvrzení sérového čísla budete vyzván na vložení pozce, kterou bezdrátový prvek obsadí Zobrazí se první volná pozce. Stskněte nebo zadejte číslo pro klávesnce a srény nebo číslo pro bezdrátové ovladače. Opětovné přhlášení obousměrného ovladače provedete současným stsknutím tlačítek a na 3s. * Přhlášení detektorů a tísňových tlačítek 1 Vložte [*][8][5555][898] Na klávesnc se zobrazí: Načtení všech bezdrátových prvků 2 Umístěte bezdrátový detektor poblíž ústředny Aktvujte detektor podle postupu popsaného v jeho nstalačním manuálu Na dsplej se zobrazí jeho sérové číslo (ESN) Stsknutím potvrdíte správnost sérového čísla Sérové číslo je 6-t místné hexadecmální číslo vytsknuté na štítku detektoru Pokud je sérové číslo chybné, tak stskněte a postup přhlašování opakujte. Po potvrzení sérového čísla budete vyzván na vložení čísla zóny. Zobrazí se první volná pozce. 3 Po potvrzení sérového čísla budete vyzván na vložení čísla zóny. Zobrazí se první volná pozce. Stskněte pro akceptování zobrazeného čísla zóny, nebo zadejte číslo zóny (01-32). Pro první bezdrátový detektor vložte. Pokud se pokusíte přhlást bezdrátový detektor na obsazenou zónu, tak budete dotázán, zda se má tato zóna přepsat. Stsknutím dojde k přepsání zóny Po stsknutí zobrazí předchozí text na dsplej a budete vyzván na zadání nového čísla zóny. * 2-6
16 2. Instalace 4 Po úspěšném vložení čísla zóny budete vyzván na vložení typu zóny (Zobrazí se nejpoužívanější typ zón pro jednotlvý detektor). Stsknutím potvrďte zobrazený typ zóny nebo vložte požadovaný typ zóny: Vložte pro Zpožděnou zónu - např. vstupní dveře. Vložte pro Okamžtou zónu - např. okno. Vložte pro Zónu vntřní Doma/Odchod - např. pohybový detektor. Vložte pro Zpožděnou požární zónu - např. kouřový detektor. Vložte pro Zónu 24hod. tíseň - např. tísňové tlačítko. Po úspěšném vložení čísla zóny se ústředna PC9155 automatcky přepne do režmu testu bezdrátového detektoru, který byl nyní přhlášen. Na dsplej se zobrazí Aktvuj zarzen nebo # pro konec. Nyní lze prosvést test umístění bezdrátového detektoru. Podrobnost vz. níže. 5 Po úspěšném vložení typu zóny Zabezpečovací ústředna se vrátí do režmu Rychlé přhlašování Pokračujte jedním z následujících kroků: Aktvujte další detektor nebo tísňové tlačítko Stsknutím vstupte do menu programování ústředny Stsknutím opusťte nstalační režm ústředny Přhlášení proxmty přívěšku Pokud klávesnce podporuje proxmty přívěšky, tak se v menu [*][5] nachází nabídka pro přřazení proxmty přívěšku k přístupovému kódu. Tato nabídka se zobrazí po naprogramování přístupového kódu. Budete vyzván, abyste přložl přívěšek ke čtečce na klávesnc, pro jeho načtení do systému. Pro odhlášení proxmty přívěšku je zapotřebí vymazat užvatelský kód. V případě potřeby je tento užvatelský kód zapotřebí opět zadat. 2.4 Test umístění všech bezdrátových prvků Test umožňuje zjstt sílu sgnálu z klávesnc, srén a detektorů Tento test nelze použít pro bezdrátové ovladače nebo tísňová tlačítka. Ověřte funkčnost tísňových tlačítek a bezdrátového ovladače zapnutím a vypnutím ústředny. Proveďte test každého zařízení několkrát, pro ověření jeho správného umístění Pokud je výsledek testu špatný, změňte umístění zařízení a opakujte test. Nepatrná změna v umístění může mít výrazný vlv na sílu sgnálu a na dosah bezdrátového zařízení. Test umístění bezdrátových detektorů 1 Chcete-l provést test umístění detektoru, stskněte kde místo vložte nový naprogramovaný Instalační kód. Instalační technk musí změnt přednastavený Instalační kód (5555). Chcete-l provést test umístění vybraného detektoru, vložte 2-místné číslo zóny (01-32) ke které je detektor přhlášen. Pokud chcete provést test umístění všech prvků, zadejte [00]. V tomto režmu lze provést test umístění všech detektorů, klávesnc a srén. Pokud budete chtít provést test umístění vybraného detektoru, stskněte tlačítko [#] a proveďte nový test. 2 Umístěte bezdrátový prvek v místě předpokládané nstalace Aktvujte bezdrátový prvek podle postupu popsaného v jeho nstalačním manuálu Př příjmu slného sgnálu sréna houkne jednou a na dsplej se zobrazí Sgnál dobrý. Př příjmu slabého sgnálu sréna houkne třkrát a na dsplej se zobrazí Sgnál slabý. Pokud ústředna na aktvac bezdrátového prvku nereaguje, tak změňte jeho umístění a opakujte test. Př testu umístění vybraného detektoru opakujte kroky 2-3 pro každý bezdrátový prvek. 2-7
17 PC9155 Instalační manuál 3 Opakujte postup v bodě 2 pro každý bezdrátový prvek. Po provedení kompletního testu umístění bezdrátových prvků stskněte pro opuštění Instalačního režmu. Před používání obousměrných bezdrátových ovladačů je nutné provést jejch aktvac stsknutím lbovolného tlačítka. Test umístění bezdrátové klávesnce se provede stsknutím číslce 0 až 9. Test umístění bezdrátové srény se provede stsknutím testovacího tlačítka, nebo narušením tamper kontaktu. 2.5 Test umístění bezdrátových srén a klávesnc Následujícím postupem provedete test umístění vybraného bezdrátového prvku. Ústředna musí být nastavena na test vybraného bezdrátového prvku - v sekc [804] podsekc [900] musí být volba 8 vypnutá. Po vstoupení do odpovídajícího menu pro test vyberte lstováním nebo vložením 2-místného čísla klávesnc, detektor nebo srénu. 1 Chcete-l provést test umístění vybrané klávesnce nebo srény, stskněte: pro test bezdrátových klávesnc pro test bezdrátových srén kde místo vložte nový naprogramovaný Instalační kód. Instalační technk musí změnt přednastavený Instalační kód (5555). Vložte číslo klávesnce/srény (1 až 4) nebo lstováním vyberte požadovaný prvek a po stsknutí [*] můžete provést test vybraného prvku. 2 Vložte 2-místné číslo zóny, klávesnce nebo srény (záleží na zvoleném testu bezdrátových prvků), nebo lstováním vyberte požadovaný prvek a výběr potvrďte stsknutím Nyní můžete provést test vybraného bezdrátového prvku. 3 Umístěte bezdrátový prvek v místě před pokládané nstalace Aktvujte bezdrátový prvek podle postupu popsaného v jeho nstalačním manuálu Př příjmu slného sgnálu sréna houkne jednou a na dsplej se zobrazí Sgnál dobrý. Př příjmu slabého sgnálu sréna houkne třkrát a na dsplej se zobrazí Sgnál slabý. Pokud ústředna na aktvac bezdrátového prvku nereaguje, tak změňte jeho umístění a opakujte test. 4 Opakujte postup v bodě 3 pro každý bezdrátový prvek. Po provedení kompletního testu umístění bezdrátových prvků stskněte pro opuštění Instalačního režmu. 2.6 GPRS / Ethernet modul nastavení a ncalzace Po naprogramování ústředny proveďte následující nastavení. Zajstěte naprogramování následujících sekcí: Telefonní číslo pultu centrální ochrany (př programování pomocí šablony pátá zadaná hodnota), (Jedná se o nastaven sekcí [301]-[303] a [305]) ID číslo ústředny, sekce [310], (př programování pomocí šablony šestá zadaná hodnota) Komunkační formát, Sekce [350] nastavte na [03] Contact ID nebo [04] SIA FSK Povolte GPRS/Ethernet modul v sekc [382] zapněte volbu číslo [5] 2-8
