1 Konvencní ústredna EPS FPC FPC FPC cs Provozní příručka

2

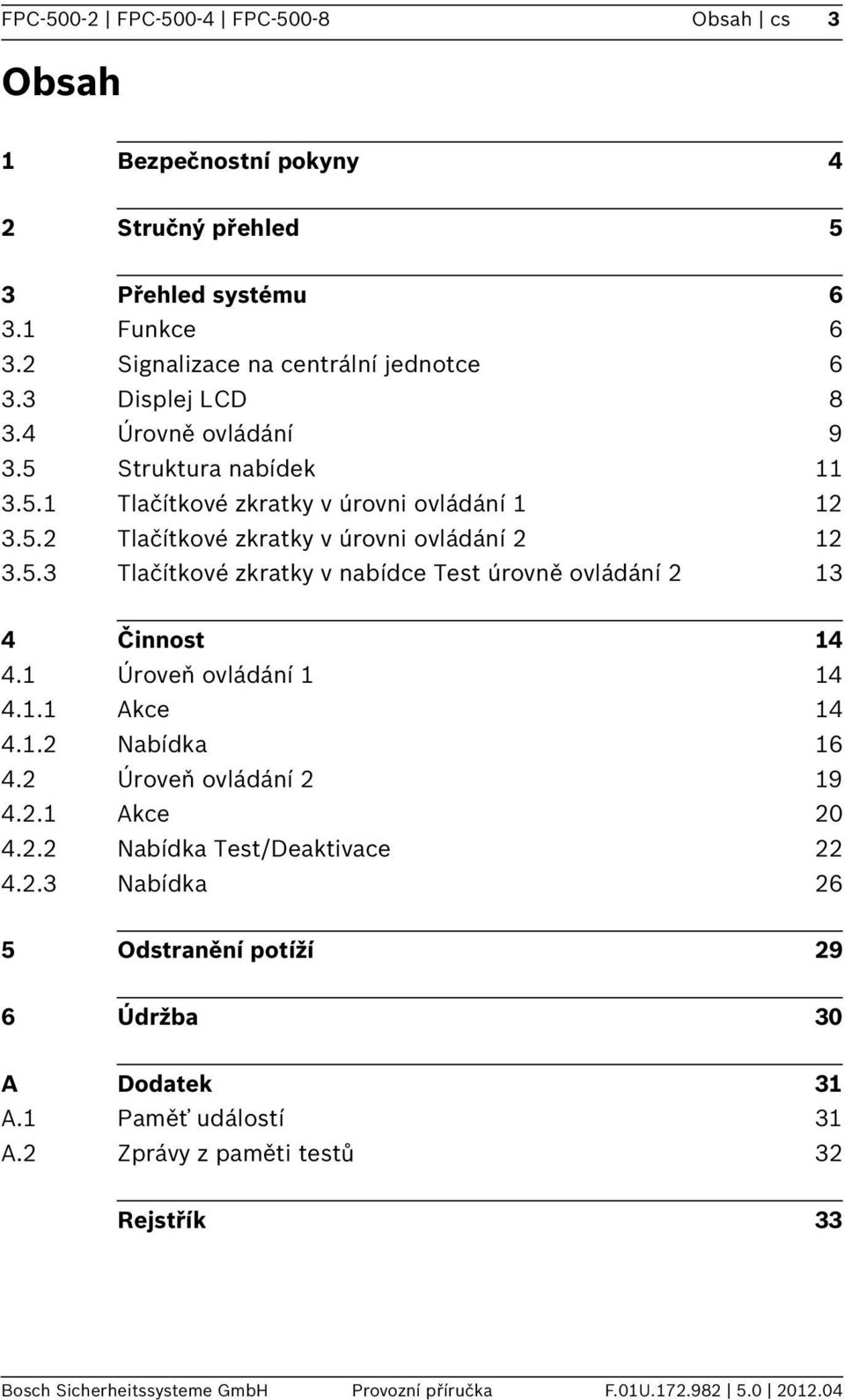

3 FPC FPC FPC Obsah cs 3 Obsah Bezpečnostní pokyny 4 2 Stručný přehled 5 3 Přehled systému 6 3. Funkce Sgnalzace na centrální jednotce Dsplej LCD Úrovně ovládání Struktura nabídek 3.5. Tlačítkové zkratky v úrovn ovládání Tlačítkové zkratky v úrovn ovládání Tlačítkové zkratky v nabídce Test úrovně ovládání Čnnost 4 4. Úroveň ovládání Akce Nabídka Úroveň ovládání Akce Nabídka Test/Deaktvace Nabídka 26 5 Odstranění potíží 29 6 Údržba 30 A Dodatek 3 A. Paměť událostí 3 A.2 Zprávy z pamět testů 32 Rejstřík 33 Bosch Scherhetssysteme GmbH Provozní příručka F.0U

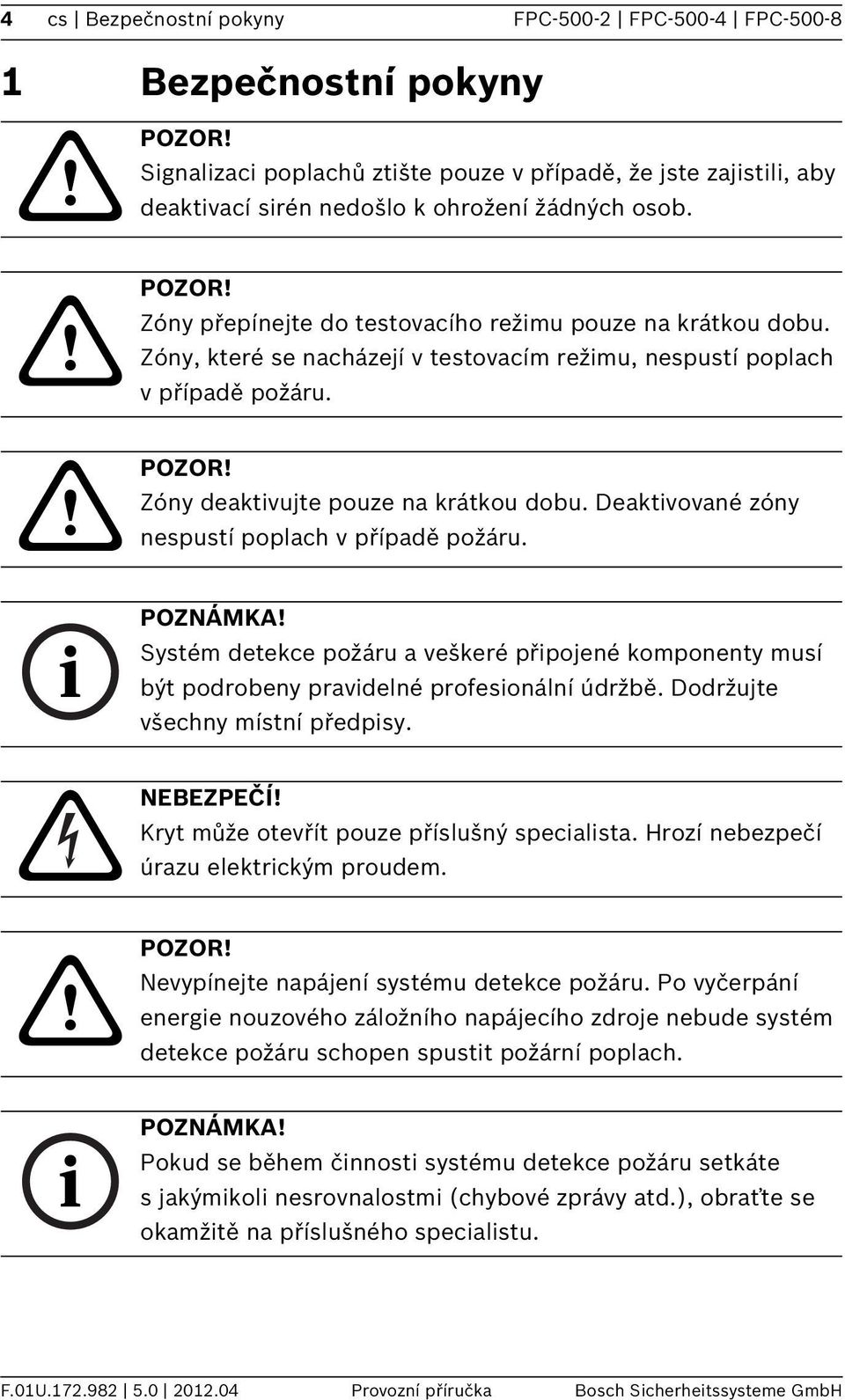

4 4 cs Bezpečnostní pokyny FPC FPC FPC Bezpečnostní pokyny POZOR! Sgnalzac poplachů ztšte pouze v případě, že jste zajstl, aby deaktvací srén nedošlo k ohrožení žádných osob. POZOR! Zóny přepínejte do testovacího režmu pouze na krátkou dobu. Zóny, které se nacházejí v testovacím režmu, nespustí poplach v případě požáru. POZOR! Zóny deaktvujte pouze na krátkou dobu. Deaktvované zóny nespustí poplach v případě požáru. POZNÁMKA! Systém detekce požáru a veškeré přpojené komponenty musí být podrobeny pravdelné profesonální údržbě. Dodržujte všechny místní předpsy. NEBEZPEČÍ! Kryt může otevřít pouze příslušný specalsta. Hrozí nebezpečí úrazu elektrckým proudem. POZOR! Nevypínejte napájení systému detekce požáru. Po vyčerpání energe nouzového záložního napájecího zdroje nebude systém detekce požáru schopen spustt požární poplach. POZNÁMKA! Pokud se během čnnost systému detekce požáru setkáte s jakýmkol nesrovnalostm (chybové zprávy atd.), obraťte se okamžtě na příslušného specalstu. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

5 FPC FPC FPC Stručný přehled cs 5 2 Stručný přehled A LARM P re-alarm F ault 2 2 System Fault Earth Fault 3 Power Fault 4 NAC Fault / Dsabled Notfcaton Applance Slent EVAC 5 Day Mode D sable T est ESC 6 7 Power RESET Indkátory LED 2 Dsplej LCD s čísly zón 3 Tlačítka zón a ndkátory LED stavu zón 4 Ovládací panel Bosch Scherhetssysteme GmbH Provozní příručka F.0U

6 6 cs Přehled systému FPC FPC FPC Přehled systému 3. Funkce Ústředna EPS FPC-500 je základní součástí systému detekce požáru. Protože je ústředna FPC-500 centrální řídcí jednotkou, spravuje všechny nformace přjaté z hlásčů. V závslost na příslušném naprogramování předá ústředna EPS FPC-500 nformace o všech poplaších do přpojených sgnalzačních zařízení a na výstupy. Jako užvatel můžete ovládat chování celého systému. Můžete ztšt a zrušt spuštěné poplachy, změnt zpoždění spuštění poplachů (režm Den/Noc), testovat zóny a provádět mnoho dalších úkonů. Systém však mohou naprogramovat pouze osoby s pokročlým užvatelským právy. Z tohoto důvodu je nutné veškeré poruchy apod. oznámt specalstov na vašem pracovšt. 3.2 Sgnalzace na centrální jednotce Ústředna EPS je opatřena několka ndkátory LED, které sgnalzují provozní stavy a poruchy. Indkátor LED zóny Význam Červený Trvalý svt Příslušná zóna je v poplachovém stavu. Červený Blkání 0,5 Hz V zóně je spuštěn předpoplach. Žlutý Blkání 0,5 Hz V zóně došlo k poruše. Žlutý Trvalý svt Zóna je deaktvována. Žlutý Blkání 2 Hz Zóna se nachází v testovacím režmu. Porucha/deaktvace Význam sgnalzačních zařízení ndkátor LED Žlutý Trvalý svt Sgnalzační zařízení jsou deaktvována. Žlutý Blkání 2 Hz Došlo k poruše sgnalzačního zařízení. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

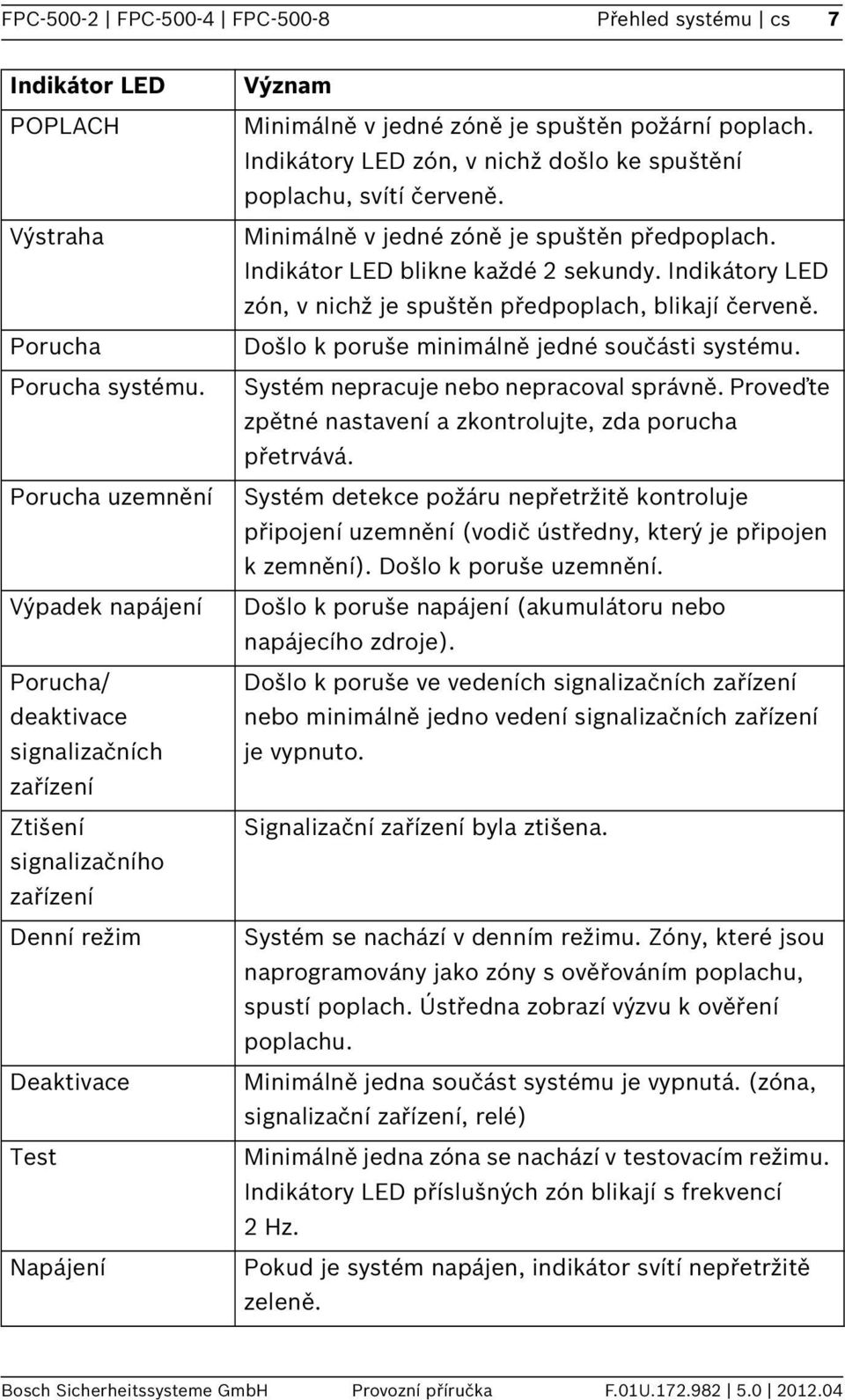

7 FPC FPC FPC Přehled systému cs 7 Indkátor LED POPLACH Výstraha Porucha Porucha systému. Porucha uzemnění Výpadek napájení Porucha/ deaktvace sgnalzačních zařízení Ztšení sgnalzačního zařízení Denní režm Deaktvace Test Napájení Význam Mnmálně v jedné zóně je spuštěn požární poplach. Indkátory LED zón, v nchž došlo ke spuštění poplachu, svítí červeně. Mnmálně v jedné zóně je spuštěn předpoplach. Indkátor LED blkne každé 2 sekundy. Indkátory LED zón, v nchž je spuštěn předpoplach, blkají červeně. Došlo k poruše mnmálně jedné součást systému. Systém nepracuje nebo nepracoval správně. Proveďte zpětné nastavení a zkontrolujte, zda porucha přetrvává. Systém detekce požáru nepřetržtě kontroluje přpojení uzemnění (vodč ústředny, který je přpojen k zemnění). Došlo k poruše uzemnění. Došlo k poruše napájení (akumulátoru nebo napájecího zdroje). Došlo k poruše ve vedeních sgnalzačních zařízení nebo mnmálně jedno vedení sgnalzačních zařízení je vypnuto. Sgnalzační zařízení byla ztšena. Systém se nachází v denním režmu. Zóny, které jsou naprogramovány jako zóny s ověřováním poplachu, spustí poplach. Ústředna zobrazí výzvu k ověření poplachu. Mnmálně jedna součást systému je vypnutá. (zóna, sgnalzační zařízení, relé) Mnmálně jedna zóna se nachází v testovacím režmu. Indkátory LED příslušných zón blkají s frekvencí 2Hz. Pokud je systém napájen, ndkátor svítí nepřetržtě zeleně. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

8 8 cs Přehled systému FPC FPC FPC Dsplej LCD Normální zobrazení, noční režm Normál 0/0/ 0:00 Normální zobrazení s aktuálním časem a datem. Normální zobrazení, denní režm Normál.den 0/0/ 0:00 Normální zobrazení s aktuálním časem a datem v denním režmu. Zobrazení poruch P V T NAC # Přerušení Používá se k zobrazení poruch. Zóny, v nchž došlo k poruše, jsou označeny odpovídajícím písmeny. Na spodním řádku se navíc zobrazují chybové zprávy ve formě prostého textu. Pokud dojde k více než jedné poruše, zobrazení se každých,5 sekundy změní. Používají se následující zkratky: P = Porucha (zkrat / přerušený obvod / plížvý zkrat / postupné přerušení obvodu) V = Vypnuto T = Test Předpoplachy F.0U Provozní příručka Bosch Scherhetssysteme GmbH

9 FPC FPC FPC Přehled systému cs 9 V V V Předpoplachy: 3 Zobrazení předpoplachů. Zóny, v nchž je spuštěn předpoplach, jsou označeny. Na spodním řádku je navíc zobrazen celkový počet předpoplachů. Předpoplachy se zobrazí v pořadí podle jejch výskytu. Poplachy ? Požár.popl.: Zobrazení poplachů. Zóny, v nchž je spuštěn poplach, jsou označeny. Na spodním řádku je navíc zobrazen celkový počet poplachů společně se sekvencí spuštěných poplachů. 3.4 Úrovně ovládání Tato ústředna EPS má tř úrovně ovládání. V některých úrovních ovládání můžete provádět pouze určté akce. Úroveň Zobrazení nformací Čtení pamět událostí Zobrazení poruch a deaktvací Provedení testu dspleje Bosch Scherhetssysteme GmbH Provozní příručka F.0U

10 0 cs Přehled systému FPC FPC FPC Úroveň 2 Změna jazyka, času a data Zapnutí a vypnutí tónů tlačítek Uvedení zón do testovacího režmu a ukončení testovacího režmu v zónách Vypnutí a zapnutí zón, sgnalzačních zařízení, relé a tranzstorových výstupů Spuštění evakuací Obnovení výchozího stavu ústředny Přepínání mez režmy Den a Noc Všechny akce úrovně Úroveň 3 Veškerá nastavení pro nstalac a programování systému. Pro získání přístupu k úrovním ovládání 2 a 3 je nutné zadat kód. Úroveň ovládání 2 lze zpřístupnt pomocí voltelného klíče nebo vstupu s náležtou konfgurací. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

11 FPC FPC FPC Přehled systému cs 3.5 Struktura nabídek Podnabídka 2 3 Úrovně ovládání a 2 nabídek Aktuál udál. Poruchy Deaktvace Test Výstraha Hstore Hst. událostí Hstore testu Poč. poplachů Systémové nfo Verze SW Provozní dny - - Úroveň ovládání 2 nabídek je vyžadován kód 5 Zobr. konf Konf. systému Datum/čas Tón klávesnce Zapnuto 2 Vypnuto 3 Jazyk -A - L 2 2-M - Z Nabídka Test Test ovládání Test zón Vyp/aktv Zóny Sg.zařízení #=ANO ESC=Ne 3 Relé #=ANO ESC=Ne 4 Vše #=ANO ESC=Ne Bosch Scherhetssysteme GmbH Provozní příručka F.0U

12 2 cs Přehled systému 3.5. FPC FPC FPC Tlačítkové zkratky v úrovn ovládání Deaktvace nterního bzučáku (Strana 5) Provedení testu dspleje (Strana 5) Zobrazení stavu zóny (Strana 6) Kontrola aktuálních poruch (Strana 6) Zobrazení aktuálních deaktvací (Strana 7) Zobrazení aktuálních testů (Strana 7) Kontrola aktuálních předpoplachů (Strana 7) Kontrola hstore událostí (Strana 7) Zobrazení hstore testů (Strana 8) Kontrola počtadla poplachů (Strana 8) Zobrazení verze softwaru (Strana 8) Kontrola počtu provozních dnů (Strana 8) Tlačítkové zkratky v úrovn ovládání 2 Vyvolání úrovně ovládání 2 (Strana 9) +CODE Ukončení úrovně ovládání 2 (Strana 9) Přepínání mez režmy Den a Noc (Strana 20) +CODE Obnovení výchozího stavu (Strana 20) RESET +CODE Evakuace (Strana 20) EVAC +CODE Ztšení poplašných zařízení (Strana 2) +CODE Zobrazení konfgurace (Strana 26) Nastavení data a času (Strana 27) Zapnutí a vypnutí tónů tlačítek (Strana 27) Volba jazyka (Strana 27) F.0U Provozní příručka Bosch Scherhetssysteme GmbH

13 FPC FPC FPC Přehled systému cs Tlačítkové zkratky v nabídce Test úrovně ovládání 2 Zobrazení nabídky Test (Strana 22) + C O D E Test MMI Zóny v testovacím režmu (Strana 22) Vypnutí a aktvace zón (Strana 24) Vypnutí a aktvace sgnalzačního zařízení 3 2 Vypnutí a aktvace relé (Strana 24) Vypnutí a aktvace všech součástí (Strana 26) Bosch Scherhetssysteme GmbH Provozní příručka F.0U

14 4 cs Čnnost FPC FPC FPC Čnnost K dspozc máte různé možnost pro procházení nabídky ústředny EPS. Použtí automatckého posouvání Nabídky se po každých 2,5 sekundy automatcky posunou na další položku. Pokud chcete vybrat aktuálně zobrazenou položku nabídky, jednoduše j potvrďte pomocí tlačítka Potvrdt (). Procházení pomocí tlačítek zón... 8 V nabídce každé položce nabídky předchází číslo od do 8. Chcete-l zvolt požadovanou položku nabídky v nabídce, použjte tlačítka zón. Požadovaná položka nabídky nemusí být zobrazena na dsplej. Procházení pomocí tlačítek se špkam K procházení nabídky použjte tlačítka se špkam. Př použtí tlačítek se špkam se zastaví automatcké posouvání nabídek. Výběr v nabídce potvrďte pomocí tlačítka Potvrdt (). Opuštění podnabídek ESC Použtím tlačítka Obnovt výchozí stav (Odejít) (RESET (ESC)) RESET v nabídce a podnabídkách můžete přejít na vyšší úroveň nebo zrušt nastavení. Přdržením stsknutého tlačítka Obnovt výchozí stav (Odejít) (RESET (ESC)) po dobu 2 sekund přejdete na nejvyšší úroveň. 4. Úroveň ovládání 4.. Akce V úrovn lze provést následující akce: F.0U Provozní příručka Bosch Scherhetssysteme GmbH

15 FPC FPC FPC Čnnost cs 5 Ověření poplachu (je-l naprogramováno) POZNÁMKA! Tento postup se týká pouze zón, které jsou naprogramovány jako zóny s ověřováním poplachu. Uvědomte s, že nastavení zpoždění jsou účnná pouze v denním režmu. V nočním režmu se poplach spustí okamžtě. Zóna, která je naprogramována jako zóna s ověřováním poplachu, spustí poplach, který je nutné manuálně potvrdt. RESET ESC Stskněte tlačítko Potvrdt () během naprogramované doby pro potvrzení. Zahájí se naprogramovaná doba ověřování. Zkontrolujte oblast zóny spouštějící požární poplach, abyste zjstl, zda v ní skutečně došlo k požáru. Pokud objevíte skutečný požár, spusťte poplach použtím manuálního tlačítkového hlásče požáru nebo tlačítka EVAC. V případě falešného poplachu můžete obnovt výchozí nastavení ústředny použtím tlačítka RESET (ESC) během naprogramované doby ověřování. POZNÁMKA! Po uplynutí doby pro potvrzení a doby ověřování se poplach spustí automatcky. Vypnutí nterního bzučáku Stskněte tlačítko Vypnout bzučák. Bzučák je nyní deaktvován. Provedení testu dspleje Stskněte tlačítko Test a poté tlačítko zóny. Všechny ndkátory LED se rozsvítí na dobu tří sekund a spustí se bzučák. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

16 6 cs Čnnost FPC FPC FPC Kontrola stavu zóny... 8 Chcete-l zkontrolovat stav zóny, stskněte příslušné tlačítko zóny ( až 8). Na dsplej LCD se zobrazí stav zvolené zóny Nabídka V nabídce jsou dostupné následující možnost: Aktuál udál. Poruchy 2 Deaktvace 3 Test 4 Výstraha 2 Hstore Hst. událostí 2 Hstore testu 3 Poč. poplachů 4 Systémové nfo Verze SW 2 Provozní dny Otevření nabídky Stskněte tlačítko Nabídka. Nyní je zobrazena nabídka. Opuštění nabídky nebo podnabídek RESET Stskněte tlačítko Obnovt výchozí stav (Reset). Nyní jste se posunul v nabídce o jednu úroveň nahoru. Zobrazení poruch Zobrazí se seznam všech aktuálních poruch s odpovídajícím časovým údaj. Stskněte tlačítko Nabídka a poté tlačítko zóny. Tím se přesunete do podnabídky Aktuál udál.. Stskněte tlačítko zóny. Na dsplej LCD se zobrazí aktuální chybové zprávy. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

17 FPC FPC FPC Čnnost cs 7 Zobrazení deaktvací Zobrazí se seznam všech aktuálních deaktvací s odpovídajícím časovým údaj. 2 Stskněte tlačítko Nabídka a poté tlačítko zóny. Tím se přesunete do podnabídky Aktuál udál.. Stskněte tlačítko zóny 2. Na dsplej LCD se zobrazí aktuální deaktvace. Zobrazení zón v testovacím režmu Zobrazí se seznam všech zón, které se v současné době nacházejí v testovacím režmu, včetně časových údajů. 3 Stskněte tlačítko Nabídka a poté tlačítko zóny. Tím se přesunete do podnabídky Aktuál udál.. Stskněte tlačítko zóny 3. Na dsplej LCD se zobrazí současné testy. Zobrazení předpoplachů Zobrazí se seznam všech současných předpoplachů s odpovídajícím časovým údaj. 4 Stskněte tlačítko Nabídka a poté tlačítko zóny. Tím se přesunete do podnabídky Aktuál udál.. Stskněte tlačítko zóny 4. Na dsplej LCD se zobrazí současné předpoplachy. Zobrazení protokolu událostí Zobrazí se seznam všech událostí s odpovídajícím časovým údaj. Seznam možných událostí obsahuje Oddíl A. Paměť událostí, Strana 3. 2 Stskněte tlačítko Nabídka a poté tlačítko zóny 2. Tím se přesunete do podnabídky Hstore. Stskněte tlačítko zóny. Zobrazí se zprávy uložené v pamět událostí. K přepínání mez jednotlvým záznamy můžete použít tlačítka se špkam. Pokud stsknete a přdržíte tlačítko se špkou, Bosch Scherhetssysteme GmbH Provozní příručka F.0U

18 8 cs Čnnost FPC FPC FPC zobrazení se posune o 0 kroků v odpovídajícím směru. Pops zobrazených událostí obsahuje Strana 3. Zobrazení protokolu testů Zobrazte nabídku, vz Oddíl Otevření nabídky, Strana Stskněte tlačítko Nabídka a poté tlačítko zóny 2. Tím se přesunete do podnabídky Hstore. Stskněte tlačítko zóny 2. Zobrazí se zprávy uložené v pamět testů. K přepínání mez jednotlvým záznamy můžete použít tlačítka se špkam. Pokud stsknete a přdržíte tlačítko se špkou, zobrazení se posune o 0 kroků v odpovídajícím směru. Pops zobrazených událostí obsahuje Strana 32. Pokud byl protokol testů vypnut, zobrazí se na dsplej LCD zpráva Žádný údaj. Zobrazení počtadel poplachů Zobrazte nabídku, vz Oddíl Otevření nabídky, Strana 6. 3 Stskněte tlačítko Nabídka a poté tlačítko zóny 3. Na dsplej LCD se zobrazí počet poplachů, k nmž došlo od prvního spuštění. Počtadlo poplachů nelze vymazat. Počtadlo počítá pouze poplachy spuštěné zónam, a to až do hodnoty 999. Nezapočítává předpoplachy nebo evakuace spuštěné manuálně prostřednctvím ústředny nebo vstupů. Zobrazení Verze SW Zobrazte nabídku, vz Strana 6. 4 Stskněte tlačítko Nabídka a poté tlačítko zóny 4. Tím se přesunete do podnabídky Systémové nfo. Stskněte tlačítko zóny. Zobrazí se verze softwaru. Zobrazení počtu provozních dnů Zobrazte nabídku, vz Oddíl Otevření nabídky, Strana 6. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

19 FPC FPC FPC Čnnost cs Stskněte tlačítko Nabídka a poté tlačítko zóny 4. Tím se přesunete do podnabídky Systémové nfo. Stskněte tlačítko zóny 2. Zobrazí se počet provozních dnů. 4.2 Úroveň ovládání 2 K provádění akcí v úrovn ovládání 2 potřebujete kód, který můžete zadat pomocí tlačítek zón. Vyvolání úrovně ovládání 2 prostřednctvím kódu C O D E Stskněte tlačítko Zadání kódu. Zobrazí se výzva k zadání kódu. Zadejte kód pomocí tlačítek zón až 8. Přednastavený kód je 234. Kód lze změnt v úrovn ovládání 3. Pokud je aktvována úroveň 2, zobrazí se v pravém horním rohu dspleje malá číslce 2. Vyvolání úrovně ovládání 2 prostřednctvím klíče (voltelného) Aktvujte úroveň ovládání 2 použtím klíče. Po dobu, kdy budete pracovat v úrovn ovládání 2, ponechejte klíč otočený v zámku. Automatcké ukončení úrovně 2 Pokud je aktvována úroveň 2 a po dobu 0 mnut není stsknuto žádné tlačítko, systém úroveň 2 automatcky ukončí. To platí také v případě použtí klíče. Jednu mnutu před ukončením úrovně 2 zazní pulzní tón z nterního bzučáku, který sgnalzuje blížící se konec doby, zatímco se na dsplej LCD zobrazí odpočítávání času. Ukončení úrovně ovládání 2 Pokud je aktvována úroveň ovládání 2, proveďte následující kroky. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

20 20 cs Čnnost FPC FPC FPC Stskněte tlačítko Zadání kódu. RESET Stskněte tlačítko Potvrdt (). Ukončíte úroveň ovládání 2. Stskněte tlačítko Obnovt výchozí stav (Reset). Zůstanete v úrovn ovládání 2. Pokud jste zpřístupnl úroveň ovládání 2 použtím voltelného klíče, ukončíte úroveň ovládání 2 tak, že otočíte klíč zpět a vyjmete jej ze zámku Akce Přepínání mez režmem Den a režmem Noc Stskněte tlačítko Režm Den/Noc. V denním režmu svítí ndkátor LED Denní režm, v nočním režmu je deaktvován. Na dsplej LCD je v nočním režmu zobrazen text Normál a v denním režmu text Normál.den. V denním režmu jsou aktvovány doby zpoždění v zónách, které jsou naprogramovány jako zóny s ověřováním poplachu. Provedení obnovení výchozího stavu Stskněte tlačítko Obnovt výchozí stav (Reset). RESET RESET Stskněte tlačítko Potvrdt (). Ústředna EPS provede obnovení výchozího stavu, pokud se nenachází v normálním stavu. Stskněte tlačítko Obnovt výchozí stav (Reset). Obnovení výchozího stavu se neprovede. Spuštění evakuace, zkušební poplach POZNÁMKA! Evakuac spusťte pouze v případě, že chcete spustt zkušební poplach. Zkušební poplach lze spustt, pouze pokud je ústředna EPS v normálním stavu. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

21 FPC FPC FPC Čnnost cs 2 POZNÁMKA! Tlačítko EVAC standardně aktvuje pouze sgnalzační zařízení. POZOR! Pokud objevíte skutečný požár, spusťte poplach použtím manuálního tlačítkového hlásče požáru. Stskněte tlačítko Evakuace. EVAC RESET Stskněte tlačítko Potvrdt (). Ústředna EPS aktvuje všechna sgnalzační zařízení a relé podle toho, jak je naprogramována. Stskněte tlačítko Obnovt výchozí stav (Reset). Evakuace se nespustí. Funkce tlačítka EVAC Tlačítko EVAC má různé funkce, v závslost na stavu ústředny EPS: Ústředna v normálním stavu Pomocí tlačítka EVAC můžete spustt zkušební poplach. Ústředna v poplachovém stavu Pokud jste ztšl sgnalzační zařízení, můžete je pomocí tlačítka EVAC znovu aktvovat. Ústředna ve stavu ověřování poplachu, dvouzónové závslost nebo závslost dvou hlásčů Ukončí se zpoždění pro poplašná sgnalzační zařízení. Sgnalzační zařízení se hned spustí. Ztšení sgnalzačních zařízení POZNÁMKA! Sgnalzac poplachu ztšte pouze v případě, že jste se ujstl, že ve skutečnost nedošlo k požáru. Ztšená poplašná zařízení můžete znovu aktvovat pomocí tlačítka EVAC. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

22 22 cs Čnnost FPC FPC FPC Stskněte tlačítko Ztšt sgnalzační zařízení. Ústředna EPS deaktvuje všechna sgnalzační zařízení a relé podle toho, jak je naprogramována. Sgnalzační zařízení a relé se znovu aktvují př novém poplachu, pokud je jejch aktvace naprogramována Nabídka Test/Deaktvace V nabídce Test jsou dostupné následující možnost: Test ovládání 2 Test zón 3 Vyp/aktv Zóny 2 Sg.zařízení 3 Relé 4 Vše Zobrazení nabídky Test Stskněte tlačítko Test. Nyní je zobrazena nabídka Test. Provedení testu MMI Vz Oddíl Provedení testu dspleje, Strana 5. Přepínání zón do testovacího režmu POZOR! Zóny přepínejte do testovacího režmu pouze na krátkou dobu. Zóny, které se nacházejí v testovacím režmu, nespustí poplach v případě požáru. 2 Stskněte tlačítko Test a poté tlačítko zóny 2. Tím se přesunete do podnabídky Test zón. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

23 FPC FPC FPC Čnnost cs Vyberte zóny, které mají být nastaveny do testovacího režmu. To provedete stsknutím odpovídajících tlačítek zón až 8. Pod zvoleným zónam se na dsplej LCD zobrazí kód. Do testovacího režmu lze současně přepnout více zón. Potvrďte výběr pomocí tlačítka Potvrdt (). Indkátor LED Test a ndkátory LED pro zvolené zóny se rozsvítí žlutě. POZNÁMKA! Do testovacího režmu lze nastavt pouze zóny, které se nacházejí v normálním stavu. Opětovným výběrem odeberete zónu ze zvolených zón, které přejdou do testovacího režmu. Testování zón POZNÁMKA! Ústředna EPS je vybavena pamětí testů, do níž se ukládají všechny testovací procedury ústředny. Všechny záznamy v pamět mají přřazeny datum a časové údaje a nelze je odstrant. Obsah pamět testů lze vyvolat v úrovních ovládání a 2. Použtím testovacího zařízení schváleného výrobcem vyzkoušejte každý jednotlvý hlásč v zónách, které se aktuálně nacházejí v testovacím režmu. Ve všech případech použjte testovací zařízení ke spuštění poplachu. POZNÁMKA! Testovací funkce ústředny EPS je navržena tak, aby j mohla obsluhovat jedná osoba: Pokud je spuštěn poplach v zóně, která se nachází v testovacím režmu, ústředna EPS jej po 5 sekundách automatcky zruší. Pak následuje nastavená doba pro vypnutí zóny a stablzační doba pro hlásče. Poté lze provést test dalšího hlásče. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

24 24 cs Čnnost FPC FPC FPC Odebrání jednotlvých zón z testovacího režmu Podle výše uvedených pokynů zpřístupněte v testovacím režmu nabídku Zóny. Použtím tlačítek zón zrušte testovací režm pro příslušné zóny. Kód pod zvolenou zónou na dsplej LCD zmzí. POZNÁMKA! Př ukončení zkušebního režmu se přesvědčte, zda je pro všechny aktvované zkušební poplachy obnoveno výchozí nastavení a zda se ústředna EPS nachází v normálním režmu. Vypnutí zón POZOR! Zóny vypínejte pouze na krátkou dobu. Vypnuté zóny nespustí poplach v případě požáru. 3 Stskněte tlačítko Test a poté tlačítko zóny 3. Tím se přesunete do podnabídky Vyp/aktv. Stskněte tlačítko zóny. Tím se přesunete do podnabídky Zóny Vyberte zóny, které chcete vypnout. To provedete tak, že stsknete odpovídající tlačítka zón ( až 8). Pod zvoleným zónam se na dsplej LCD zobrazí kód. Potvrďte výběr pomocí tlačítka Potvrdt (). Indkátor LED Deaktvace a ndkátory LED pro zvolené zóny se rozsvítí žlutě. Opětovná aktvace zón Podle výše uvedených pokynů přejděte do nabídky Vypnout Zóny. Použtím tlačítek zón zrušte stávající deaktvace. Kód pod zvolenou zónou na dsplej LCD zmzí. Vypnutí sgnalzačních zařízení 3 Stskněte tlačítko Test a poté tlačítko zóny 3. Tím se přesunete do podnabídky Vyp/aktv. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

25 FPC FPC FPC Čnnost cs RESET 3 RESET Stskněte tlačítko zóny 2. Zobrazí se výzva k potvrzení vypnutí. Stskněte tlačítko Potvrdt (). Sgnalzační zařízení jsou nyní vypnuta. Stskněte tlačítko Obnovt výchozí stav (Reset). Sgnalzační zařízení nejsou vypnuta. Když vypnete sgnalzační zařízení, zobrazí se na dsplej LCD po opuštění nabídky zpráva potvrzující vypnutí. Opětovná aktvace sgnalzačních zařízení Podle výše uvedených pokynů přejděte do nabídky Vypnout Sg.zařízení. Zobrazí se výzva k potvrzení opětovné aktvace. Stskněte tlačítko Potvrdt (). Sgnalzační zařízení jsou znovu aktvována. Vypnutí relé Stskněte tlačítko Test a poté tlačítko zóny 3. Tím se přesunete do podnabídky Vyp/aktv. Stskněte tlačítko zóny 3. Zobrazí se výzva k potvrzení vypnutí. Stskněte tlačítko Potvrdt (). Relé jsou nyní vypnuta. Stskněte tlačítko Obnovt výchozí stav (Reset). Relé nejsou vypnuta. Když vypnete relé, zobrazí se na dsplej LCD po opuštění nabídky zpráva potvrzující vypnutí. Opětovná aktvace relé Podle výše uvedených pokynů přejděte do nabídky Vypnout Relé. Zobrazí se výzva k potvrzení opětovné aktvace. Stskněte tlačítko Potvrdt (). Relé jsou znovu aktvována. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

26 26 cs Čnnost FPC FPC FPC Vypnutí a aktvace Vše (zóny, relé, sgnalzační zařízení) 4 3 Stskněte tlačítko Test a poté tlačítko zóny 3. Tím se přesunete do podnabídky Vyp/aktv. Stskněte tlačítko zóny 4. Tím se přesunete do podnabídky Vše. Po potvrzení prostřednctvím tlačítka Potvrdt () dojde k vypnutí nebo opětovné aktvac všech zón, relé a sgnalzačních zařízení. Funkc Aktvovat Vše lze použít pouze v případě, že bylo vypnuto alespoň jedno relé, jedna zóna nebo jedno sgnalzační zařízení Nabídka Kromě funkcí dostupných v úrovn poskytuje nabídka následující možnost: 5 Zobr. konf. 6 Konf. systému Datum/čas 2 Tón klávesnce 3 Jazyk - - A L - 2- M Z Zobrazení konfgurace 5 RESET Stskněte tlačítko Nabídka a poté tlačítko zóny 5. Tím se přesunete do podnabídky Zobr. konf.. Na dsplej LCD se automatcky zobrazí nastavená konfgurace. Jednotlvá nastavení se zobrazují postupně v ntervalech 2,5 sekundy. Pokud použjete tlačítka se špkam k manuálnímu procházení zobrazení konfgurace, automatcký proces se zruší. Stskněte tlačítko Obnovt výchozí stav (Reset). Ukončíte zobrazení konfgurace. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

27 FPC FPC FPC Čnnost cs 27 Nastavení data a času 6 Stskněte tlačítko Nabídka a poté tlačítko zóny 6. Tím se přesunete do podnabídky Konf. systému. Stskněte tlačítko zóny. Nyní můžete nastavt datum a čas. Zobrazí se aktuální hodnota. Použtím tlačítek se špkam změňte blkající hodnotu. Aktuálně zobrazenou hodnotu uložíte stsknutím tlačítka Potvrdt (). Opakováním uvedených kroků nastavte měsíc, rok, hodny a mnuty. Nastavení zvukové sgnalzace bzučáku Stskněte tlačítko Nabídka a poté tlačítko zóny 6. Tím se přesunete do podnabídky Konf. systému. Stskněte tlačítko zóny 2. Nyní můžete nastavt zvukovou sgnalzac bzučáku. Stsknutím tlačítek zón nastavte zvukovou sgnalzac bzučáku: =Zapnuto (výchozí nastavení) 2 Vypnuto Nastavení jazyka 6 3 Stskněte tlačítko Nabídka a poté tlačítko zóny 6. Tím se přesunete do podnabídky Konf. systému. Stskněte tlačítko zóny 3. Tím se přesunete do podnabídky Jazyk. Chcete-l vybrat jazyk v rozsahu A až L, stskněte tlačítko zóny. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

28 28 cs Čnnost FPC FPC FPC Použtím tlačítek zón nastavte příslušný jazyk. Češtna 2 Deutsch 3 Englsh 4 Español 5 Franças 6 Italano 2 Chcete-l vybrat jazyk v rozsahu M až Z, stskněte tlačítko zóny Použtím tlačítek zón nastavte příslušný jazyk. Magyar 2 Nederlands 3 Polsk 4 Português 5 Român 6 Turkçe POZNÁMKA! Pokud jste zvoll nesprávný jazyk, můžete zvolt jazyk znovu př restartování pomocí úplného spuštění (odpojte napájení od systému). F.0U Provozní příručka Bosch Scherhetssysteme GmbH

29 FPC FPC FPC Odstranění potíží cs 29 5 Odstranění potíží Svítí ndkátor LED Porucha Zkontrolujte paměť chybových zpráv. Obnovte výchozí stav systému. Pokud nelze poruchu vyřešt, obraťte se na příslušného specalstu. Svítí ndkátor LED Porucha systému Systém nepracuje nebo nepracoval správně. V případě poruchy systému provede systém automatcké obnovení výchozího stavu. Zobrazení poruchy zůstane zachováno z bezpečnostních důvodů. Obnovte výchozí stav. Pokud se tím porucha nevyřeší, obraťte se okamžtě na příslušného specalstu. Svítí ndkátor LED Porucha uzemnění Došlo k poruše v kabeláž (jedno vedení v ústředně je přpojeno ke kostře). Obnovte výchozí stav systému. Pokud nelze poruchu vyřešt, obraťte se okamžtě na příslušného specalstu. Svítí ndkátor LED Porucha napájení Došlo k poruše napájení (elektrcká síť nebo akumulátor). Obnovte výchozí stav systému. Pokud nelze poruchu vyřešt, obraťte se okamžtě na příslušného specalstu. Blká ndkátor LED Porucha/deaktvace sgnalzačních zařízení Došlo k poruše sgnalzačních zařízení. Obnovte výchozí stav systému. Pokud nelze poruchu vyřešt, obraťte se okamžtě na příslušného specalstu. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

30 30 cs Údržba FPC FPC FPC Údržba Udržujte s deník, ve kterém budou mnmálně následující údaje: Informace o sledovaném objektu Kontaktní údaje servsní společnost Událost Do deníku zaznamenejte všechny událost, jako jsou například poplachy, poruchy a opravy. Zajstěte, aby byla na systému detekce požáru čtyřkrát ročně a v přblžně pravdelných ntervalech prováděna kontrola. Zajstěte, aby byla v průběhu kontroly provedena kontrola následujících funkcí: Kontrolu přenosových lnek a sgnalzačních zařízení provedete spuštěním automatckého hlásče pro každou zónu Zkontrolujte stav akumulátorů a funkčnost napájecího zdroje Překontrolujte deník Zaznamenejte kontrolu s jejím výsledky do deníku. Nejméně jednou ročně proveďte následující doplňkové kontroly: Zkontrolujte všechny prvky ústředny EPS Spusťte všechny hlásče, které lze testovat, anž by došlo kpoškození Vzuálně zkontrolujte kabeláž a prvky POZNÁMKA! Nechte údržbu a kontrolu provádět pravdelně vyškoleným, kvalfkovaným personálem Dodržujte příslušné požadavky místních úřadů (například hasčského sboru) POZNÁMKA! Pravdelně měňte akumulátory. Dodržujte příslušné požadavky místních úřadů a jných nsttucí. F.0U Provozní příručka Bosch Scherhetssysteme GmbH

31 FPC FPC FPC cs 3 A Dodatek A. Paměť událostí Zpráva Význam Drll/evakuace Na ústředně byl spuštěn manuální poplach. Zóna # Poplach V zóně # je spuštěn poplach. Zóna # Předpopl V zóně # je spuštěn předpoplach. Zóna # Přerušení V zóně # došlo k přerušení obvodu. Zóna # Zkrat V zóně # došlo ke zkratu. Zóna # Normální Zóna # je v normálním stavu. (Porucha byla odstraněna nebo byl ukončen poplach.) Zóna # Vypnuta Zóna # je vypnuta. Zóna # Aktvní Zóna # byla aktvována. Vstup # Přeruš. Došlo k přerušení obvodu vstupu #. Vstup # Zkrat Došlo ke zkratu vstupu #. Vstup # Normální Vstup # je v normálním stavu. Zkrat příd. nap. Zkrat v pomocném napájecím zdroj. Příd. norm. nap. Porucha v pomocném napájecím zdroj byla opravena. NAC # Přerušení Sgnalzační zařízení #, přerušené vedení. Sg. # Zkrat Sgnalzační zařízení #, zkrat ve vedení. Sg. # Normální Sgnalzační zařízení # je v normálním stavu. (Porucha byla odstraněna.) Aktvovaná sg. Sgnalzační zařízení byla znovu aktvována. Vypnutá sgnal. Sgnalzační zařízení byla vypnuta. Relé aktvována Relé byla znovu aktvována. Relé vypnuta Relé byla vypnuta. Porucha akum. Porucha napájení z akumulátoru. Obnovt akum. Napájení z akumulátoru bylo obnoveno. Porucha napájení Porucha napájení 230 V. Obnovt napájení Napájení 230 V bylo obnoveno. Por. ext. nap. Porucha externího napájecího zdroje. Ext.nap.normál. Porucha externího napájecího zdroje byla odstraněna. Por. ext. akum. Porucha externího akumulátoru. Ext.akum.normál. Porucha externího akumulátoru byla odstraněna. Por. spuš. syst. Odběr proudu ústředny a všech přpojených perferních zařízení je vyšší než 3,5 A. Spuš.syst.norm. Odběr proudu je znovu v přípustném rozsahu. Porucha systému Porucha systému. Zavádění ústřed. Ústředna byla restartována. Reset ústředny Ústředna byla uvedena zpět do výchozího stavu. Bosch Scherhetssysteme GmbH Provozní příručka F.0U

32 32 cs FPC FPC FPC Zpráva Význam Noční režm Ústředna byla přepnuta do nočního režmu. Denní režm Ústředna byla přepnuta do denního režmu. Porucha zemnění Porucha uzemnění. Normální zemnění Porucha uzemnění byla odstraněna. Úroveň # Vstup Došlo k uvedení do úrovně ovládání #. Úroveň # Konec Byla ukončena úroveň ovládání #. Ztšeno Poplach byl ztšen. Neztšeno Ztšený poplach byl znovu aktvován. A.2 Zprávy z pamět testů Zpráva Význam Zóna # Začátek Zóna # byla nastavena do testovacího režmu. Zóna # Test Test zóny # proběhl úspěšně. Zóna # Konec Byl ukončen testovací režm zóny #. F.0U Provozní příručka Bosch Scherhetssysteme GmbH
