KONVEKTOMATŮ ŘADY ADVANCE AE - AG
|
|
- Sára Bednářová
- před 8 lety
- Počet zobrazení:
Transkript
1 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 SERVISNÍ MANUÁL KONVEKTOMATŮ ŘADY ADVANCE AE - AG 1

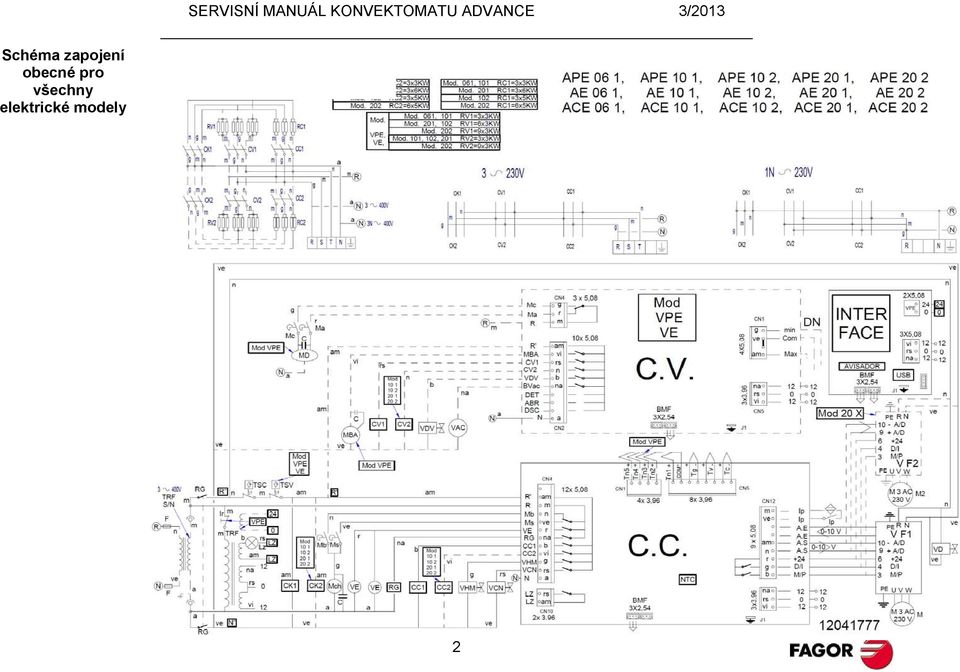

2 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Schéma zapojení obecné pro všechny elektrické modely 2

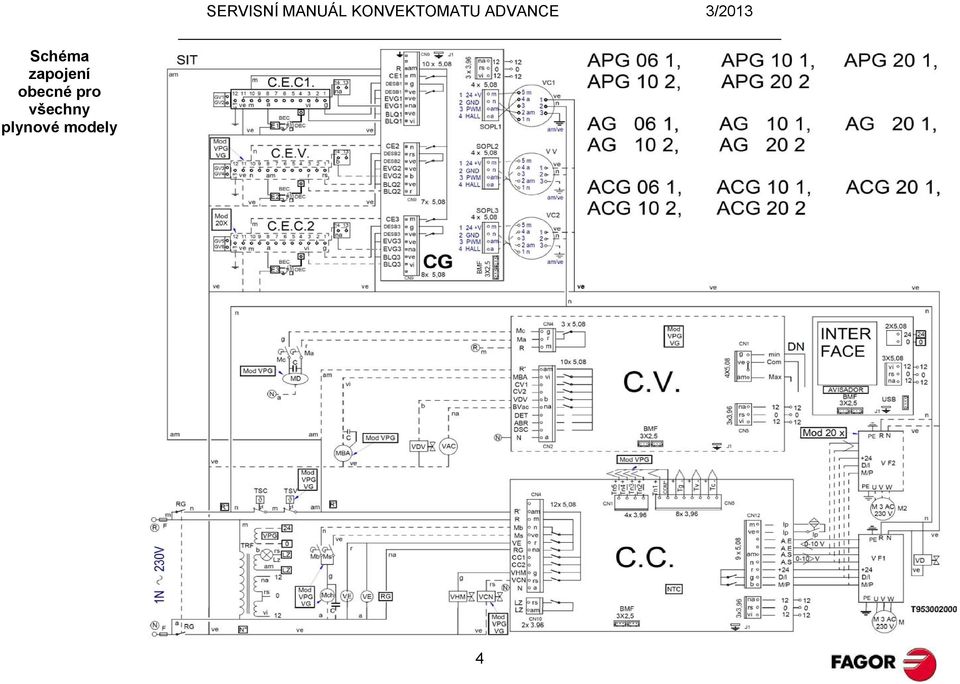

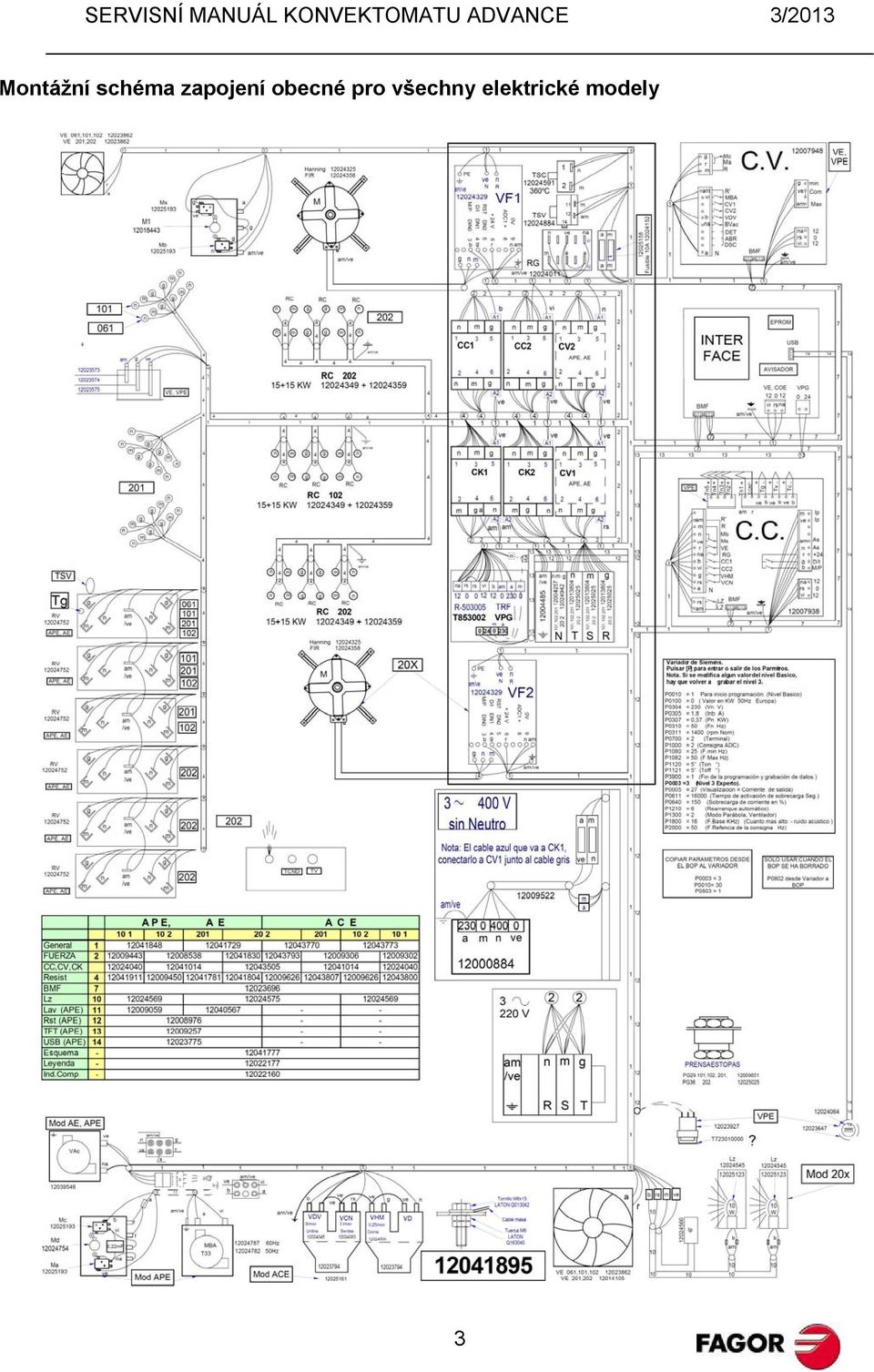

3 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Montážní schéma zapojení obecné pro všechny elektrické modely 3
4 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Schéma zapojení obecné pro všechny plynové modely 4

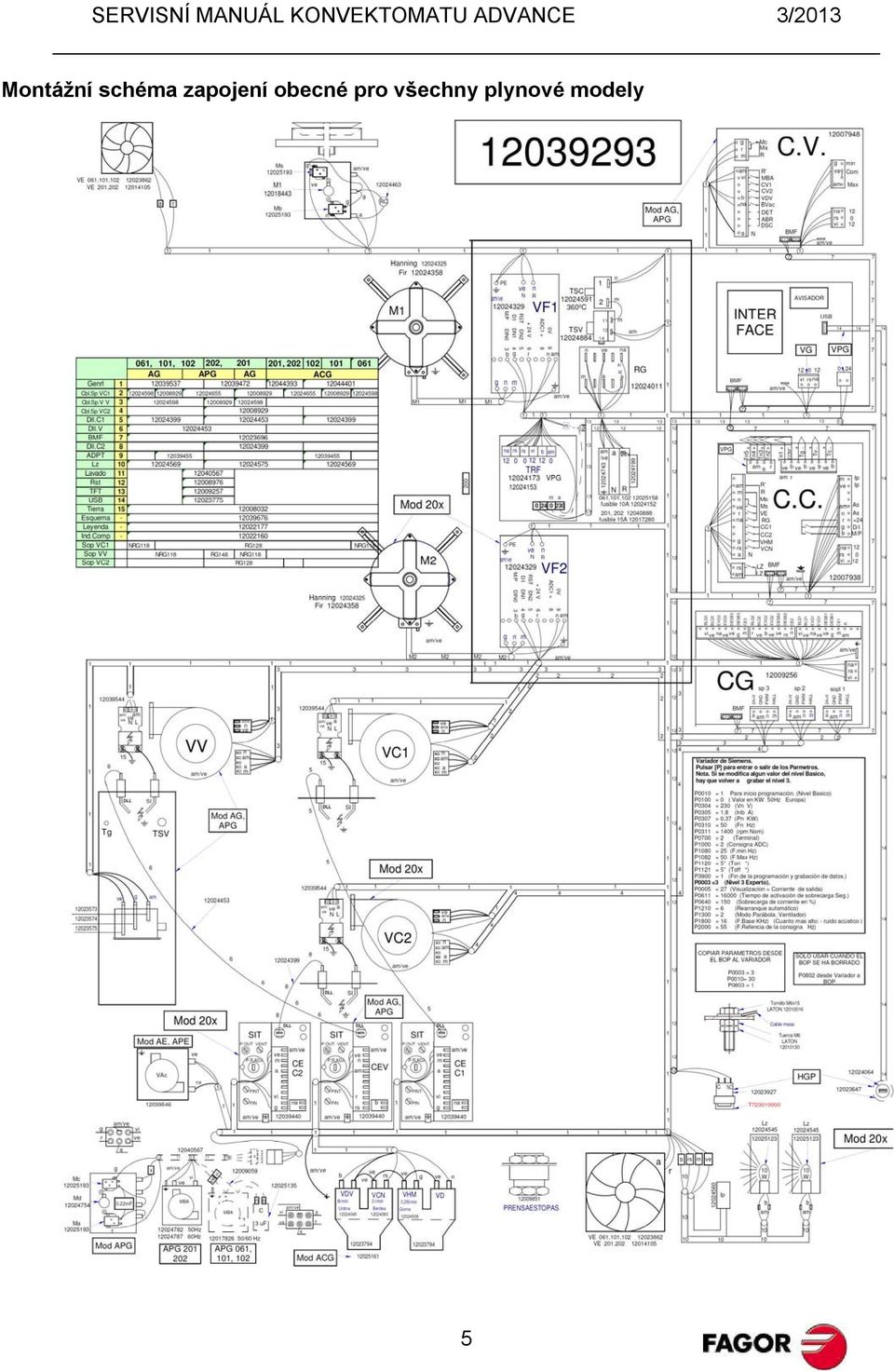

5 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Montážní schéma zapojení obecné pro všechny plynové modely 5
6 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Legenda schémat BEC Zapalovací svíčka hořáku komory Tc Sonda komory BEV Zapalovací svíčka hořáku bojleru Tg Sonda bojleru C.C. Elektronika řízení komory Tn Vpichovací jehla C.E.C. 1, 2 Elektroniky řízení zapalování hořáků komory TRF Transformátor C.E.V. Elektronika řízení zapalování hořáku bojleru TSC Pojistný termostat komory C.G. Elektronika řízení plynu TSV Pojistný termostat bojleru C.V. Elektronika řízení bojleru Tv Sonda páry CC1, CC2 Stykače ohřevu komory VAC Odpadové čerpadlo CK1, CK2 Pomocné stykače ohřevu (nuly) MBA Mycí čerpadlo CV1, CV2 Stykače ohřevu bojleru VC1, VC2 Dmychadla hořáků komory DEC Detektor plamene komory VCN Elektroventil kondenzace DEV Detektor plamane bojleru VD Elektroventil sprchy DN Snímač hladiny vody v bojleru VDV Elektroventil napouštění bojleru F Pojistky VE Ventilátor ochlazovací FI Odrušení VF1, VF2 Frekvenční měniče FM Tepelná pojistka motoru (vratná, zavinutá) VHM Elektroventil zvlhčování GV1, GV2 Plynové ventily komory VV Dmychadlo hořáku bojleru GV3, GV4 Plynové ventily bojleru Ip Dveřní spínač BARVY LZ Osvětlení komory a Modrá M1, M2 Motory turbíny komory am Žlutá Ma Mikrospínač klapky mytí - otevřeno am/ve Žlutozelená Mb Mikrospínač komínku - zavřen b Bílá Mc Mikrospínač klapky mytí - zavřeno g Šedá Mch Motor komínku m Hnědá MD Motor klapky mytí n Černá Ms Mikrospínač komínku - otevřen na Oranžová RC Topné těleso komory r Červená RG Hlavní relé rs Růžová RV Topné těleso bojleru ve Zelená vi Fialová 6
7 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Funkční diagram elektrických modelů Advance AE M1 Tc TSC Tn VHM DN Tg TSV M DN Sondy hladiny bojleru M Motor turbíny komory M1 Motorek komínku RC Topná tělesa komory RV Topná tělesa páry Tc Sonda komory Tg Sonda bojleru Tn Vpichovací jehla TSC Pojistný termostat komory TSV Pojistný termostat bojleru Tv Sonda páry VAC Vypouštěcí čerpadlo VCN Elektroventil kondenzace VDV Elektroventil napouštění bojleru VHM Elektroventil zvlhčování DN= M= M1= RC= RV= Tc= Tg= Tn= TSC TSV Tv= VAC VCN VDV VHM VCN Tv RV RC VAC VDV 7

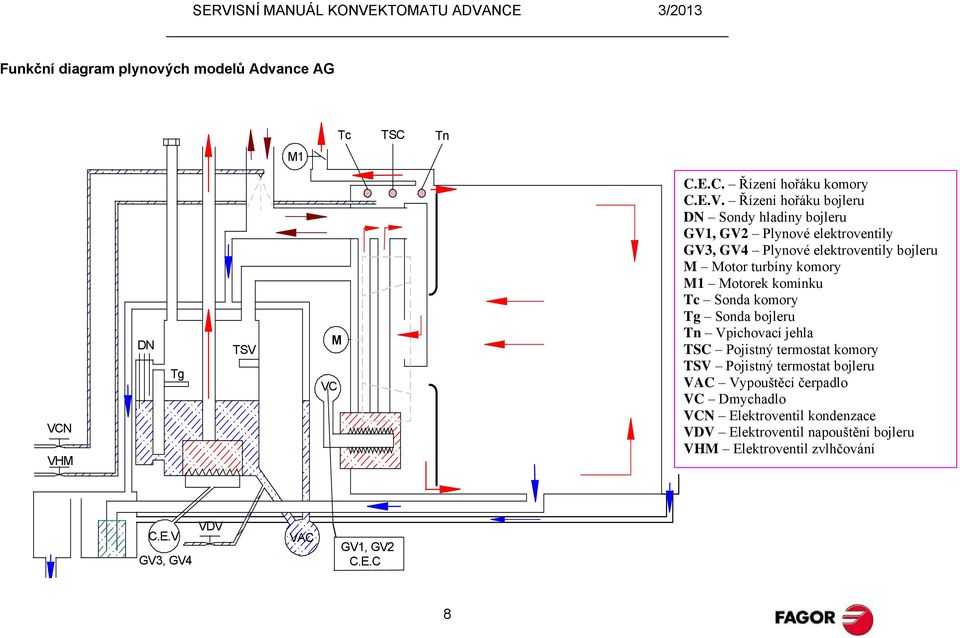

8 SERVISNÍ MANUÁL KONVEKTOMATU ADVANCE 3/2013 Funkční diagram plynových modelů Advance AG Tc TSC Tn M1 VCN VHM DN Tg TSV M VC C.E.C. Řízení hořáku komory C.E.V. Řízení hořáku bojleru DN Sondy hladiny bojleru C.E.C= CONTROL COMBUSTION CAMARA C.E.V= CONTROL COMBUSTION CALDERA GV1, GV2 Plynové elektroventily GV3, GV4 Plynové elektroventily bojleru DN= DETECTOR NIVEL CALDERA GV1, M GV2= Motor ELECTROVALVULA turbíny komory GAS CAMARA GV3, GV4= ELECTROVALVULA GAS CALDERA M1 Motorek komínku Tc Sonda komory Tg Sonda bojleru Tn Vpichovací jehla TSC Pojistný termostat komory TSV Pojistný termostat bojleru VAC Vypouštěcí čerpadlo VC Dmychadlo VCN Elektroventil kondenzace VDV Elektroventil napouštění bojleru VHM Elektroventil zvlhčování M= MOTOR TURBINA M1= MOTOR CHIMENEA Tc= SONDA CAMARA Tg= SONDA CALDERA Tn= SONDA NUCLEO TSC= TERMOSTATO SEGURIDAD CAMARA TSV= TERMOSTATO SEGURIDAD CALDERA VAC= BOMBA VACIADO VC= VENTILADOR SOPLANTE VCN= ELECTROVALVULA CONDENSACION VDV= ELECTROVALVULA LLENADO CALDERA VHM= ELECTROVALVULA HUMIDIFICADOR C.E.V GV3, GV4 VDV VAC GV1, GV2 C.E.C 8

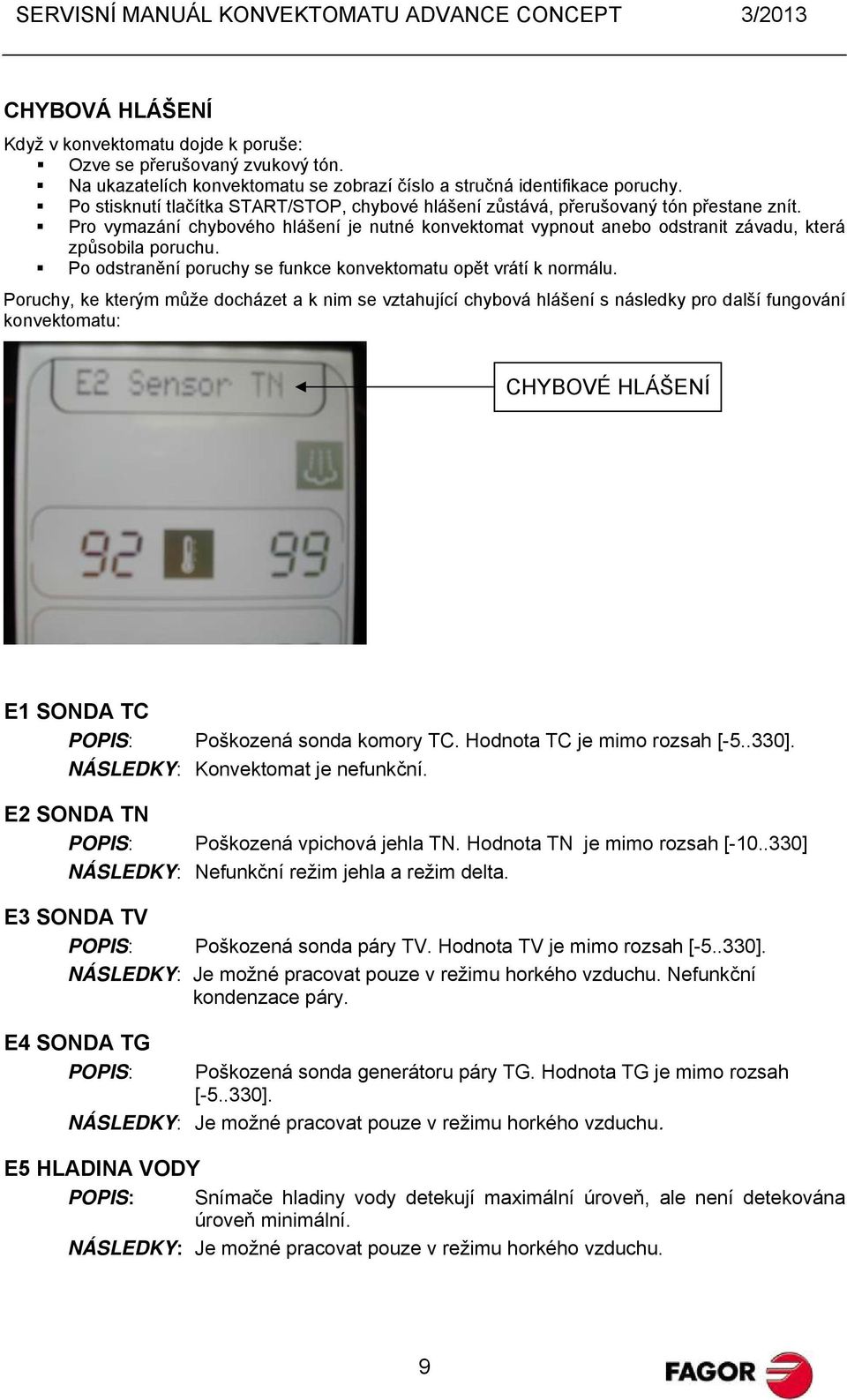

9 CHYBOVÁ HLÁŠENÍ Když v konvektomatu dojde k poruše: Ozve se přerušovaný zvukový tón. Na ukazatelích konvektomatu se zobrazí číslo a stručná identifikace poruchy. Po stisknutí tlačítka START/STOP, chybové hlášení zůstává, přerušovaný tón přestane znít. Pro vymazání chybového hlášení je nutné konvektomat vypnout anebo odstranit závadu, která způsobila poruchu. Po odstranění poruchy se funkce konvektomatu opět vrátí k normálu. Poruchy, ke kterým může docházet a k nim se vztahující chybová hlášení s následky pro další fungování konvektomatu: CHYBOVÉ HLÁŠENÍ E1 SONDA TC POPIS: Poškozená sonda komory TC. Hodnota TC je mimo rozsah [ ]. NÁSLEDKY: Konvektomat je nefunkční. E2 SONDA TN POPIS: Poškozená vpichová jehla TN. Hodnota TN je mimo rozsah [ ] NÁSLEDKY: Nefunkční režim jehla a režim delta. E3 SONDA TV POPIS: Poškozená sonda páry TV. Hodnota TV je mimo rozsah [ ]. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. Nefunkční kondenzace páry. E4 SONDA TG POPIS: Poškozená sonda generátoru páry TG. Hodnota TG je mimo rozsah [ ]. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E5 HLADINA VODY POPIS: Snímače hladiny vody detekují úroveň, ale není detekována úroveň minimální. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. 9

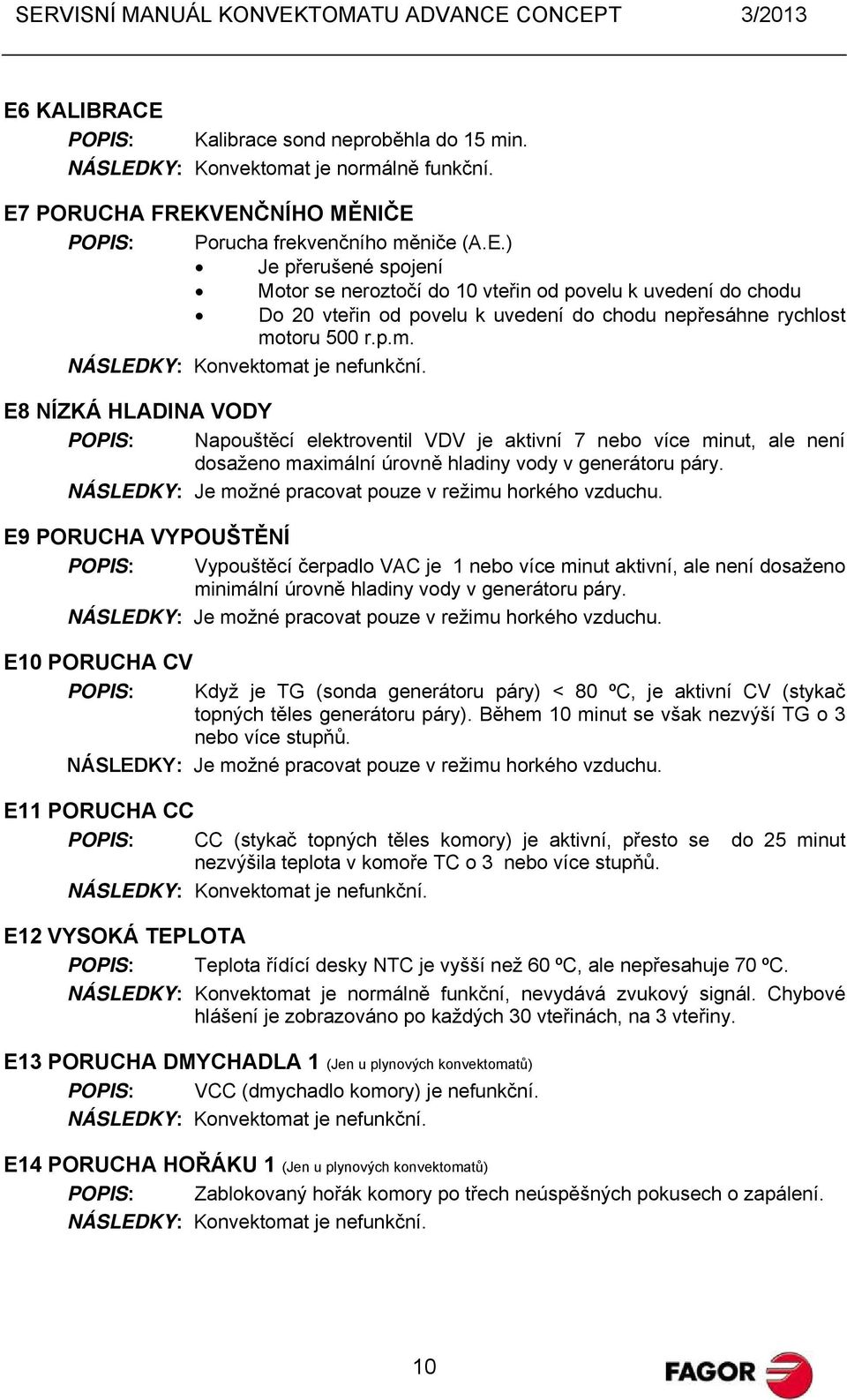

10 E6 KALIBRACE POPIS: Kalibrace sond neproběhla do 15 min. NÁSLEDKY: Konvektomat je normálně funkční. E7 PORUCHA FREKVENČNÍHO MĚNIČE POPIS: Porucha frekvenčního měniče (A.E.) Je přerušené spojení Motor se neroztočí do 10 vteřin od povelu k uvedení do chodu Do 20 vteřin od povelu k uvedení do chodu nepřesáhne rychlost motoru 500 r.p.m. NÁSLEDKY: Konvektomat je nefunkční. E8 NÍZKÁ HLADINA VODY POPIS: Napouštěcí elektroventil VDV je aktivní 7 nebo více minut, ale není dosaženo úrovně hladiny vody v generátoru páry. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E9 PORUCHA VYPOUŠTĚNÍ POPIS: Vypouštěcí čerpadlo VAC je 1 nebo více minut aktivní, ale není dosaženo minimální úrovně hladiny vody v generátoru páry. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E10 PORUCHA CV POPIS: Když je TG (sonda generátoru páry) < 80 ºC, je aktivní CV (stykač topných těles generátoru páry). Během 10 minut se však nezvýší TG o 3 nebo více stupňů. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E11 PORUCHA CC POPIS: CC (stykač topných těles komory) je aktivní, přesto se do 25 minut nezvýšila teplota v komoře TC o 3 nebo více stupňů. NÁSLEDKY: Konvektomat je nefunkční. E12 VYSOKÁ TEPLOTA POPIS: Teplota řídící desky NTC je vyšší než 60 ºC, ale nepřesahuje 70 ºC. NÁSLEDKY: Konvektomat je normálně funkční, nevydává zvukový signál. Chybové hlášení je zobrazováno po každých 30 vteřinách, na 3 vteřiny. E13 PORUCHA DMYCHADLA 1 (Jen u plynových konvektomatů) POPIS: VCC (dmychadlo komory) je nefunkční. NÁSLEDKY: Konvektomat je nefunkční. E14 PORUCHA HOŘÁKU 1 (Jen u plynových konvektomatů) POPIS: Zablokovaný hořák komory po třech neúspěšných pokusech o zapálení. NÁSLEDKY: Konvektomat je nefunkční. 10
11 E15 PORUCHA ELEKTRONIKY ŘÍZENÍ ZAPALOVÁNÍ 1 (Jen u plynových konvektomatů) POPIS: Nefunkční elektronika řízení zapalování hořáku komory. - Není aktivován plynový ventil - Nepodařilo se odblokovat elektroniku zapalování hořáku komory NÁSLEDKY: Konvektomat je nefunkční. E16 PORUCHA DMYCHADLA 2 (Jen u plynových konvektomatů) POPIS: VCV (dmychadlo bojleru) je nefunkční. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E17 PORUCHA HOŘÁKU 2 (Jen u plynových konvektomatů) POPIS: Zablokovaný hořák bojleru po třech neúspěšných pokusech o zapálení. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E18 PORUCHA ELEKTRONIKY ŘÍZENÍ ZAPALOVÁNÍ 2 (Jen u plynových konvektomatů) POPIS: Nefunkční elektronika řízení zapalování hořáku bojleru. - Není aktivován plynový ventil - Nepodařilo se odblokovat elektroniku zapalování hořáku bojleru NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E22 VYSOKÁ TEPLOTA POPIS: Teplota řídící desky NTC je vyšší než 70 ºC. NÁSLEDKY: Konvektomat je nefunkční. E23 PORUCHA KOMÍNKU POPIS: Poškozený motor komínku. NÁSLEDKY: Konvektomat je nefunkční. E24 PORUCHA ŘÍZENÍ KOMORY POPIS: Chyba v komunikaci elektroniky komory C.C. NÁSLEDKY: Konvektomat je nefunkční. E25 PORUCHA HLAVNÍ ELEKTRONIKY POPIS: Chyba v komunikaci elektroniky ovládání displeje. NÁSLEDKY: Konvektomat je nefunkční. E26 PORUCHA ŘÍZENÍ BOJLERU POPIS: Chyba v komunikaci elektroniky bojleru C.V. NÁSLEDKY: Je možné pracovat pouze v režimu horkého vzduchu. E27 PORUCHA ŘÍZENÍ PLYNU 1 (Jen u plynových konvektomatů) POPIS: Chyba v komunikaci elektroniky plynu CG. NÁSLEDKY: Konvektomat je nefunkční. 11
12 SERVISNÍ MENU SAT Pro spuštění servisního menu SAT je potřeba při vypnutém konvektomatu na 5 vteřin stisknout současně tlačítko NASTAVENÍ a tlačítko ODLOŽENÝ START. Konvektomat následně vyzve k vložení hesla (PASSWORD). Pomocí multifunkčního ovladače zadat heslo Pokud bylo heslo 7455 zadáno správně, zobrazí se první položka servisního menu. Pro pohyb v menu slouží multifunkční ovladač. M34 RESET KONVEKTOMATU (Reset Oven) o M74 Historie vymazání všech hodnot historie o M75 Chyby vymazání historie chybových hlášení o M76 Parametry načtení původních parametrů Jednotka teploty ( C) Hodnota Delta (50) Termostop (OFF) Model (201) Typ konvektomatu (Elec) Typ plynu (PB) dmychadla Kondenzace (2) Automatické vypouštění (24) M35 NASTAVENÍ (Configuration) o M34 Model nastavení modelu (velikosti) konvektomatu (přednastaveno) o M44 Typ konvektomatu M55 Elektrika (přednastaveno) M56 Plyn o M45 Typ plynu Pouze pokud se jedná o plynový konvektomat M57 Propan Butan (přednastaveno) M58 Zemní plyn M59 Svítiplyn o M47 dmychadla Pouze pokud se jedná o plynový konvektomat Umožňuje změnit hodnoty přednastavené z výroby Hodnoty se mění po 100 ot. Nastavené hodnoty se volí dle typu konvektomatu a plynu VCC (dmychadlo hořáku komory) M80 Startovací otáčky (0-8000) M81 Minimální otáčky (0-8000) M82 Maximální otáčky (0-8000) VCC (dmychadlo hořáku bojleru) M80 Startovací otáčky (0-8000) M81 Minimální otáčky (0-8000) M82 Maximální otáčky (0-8000) 12

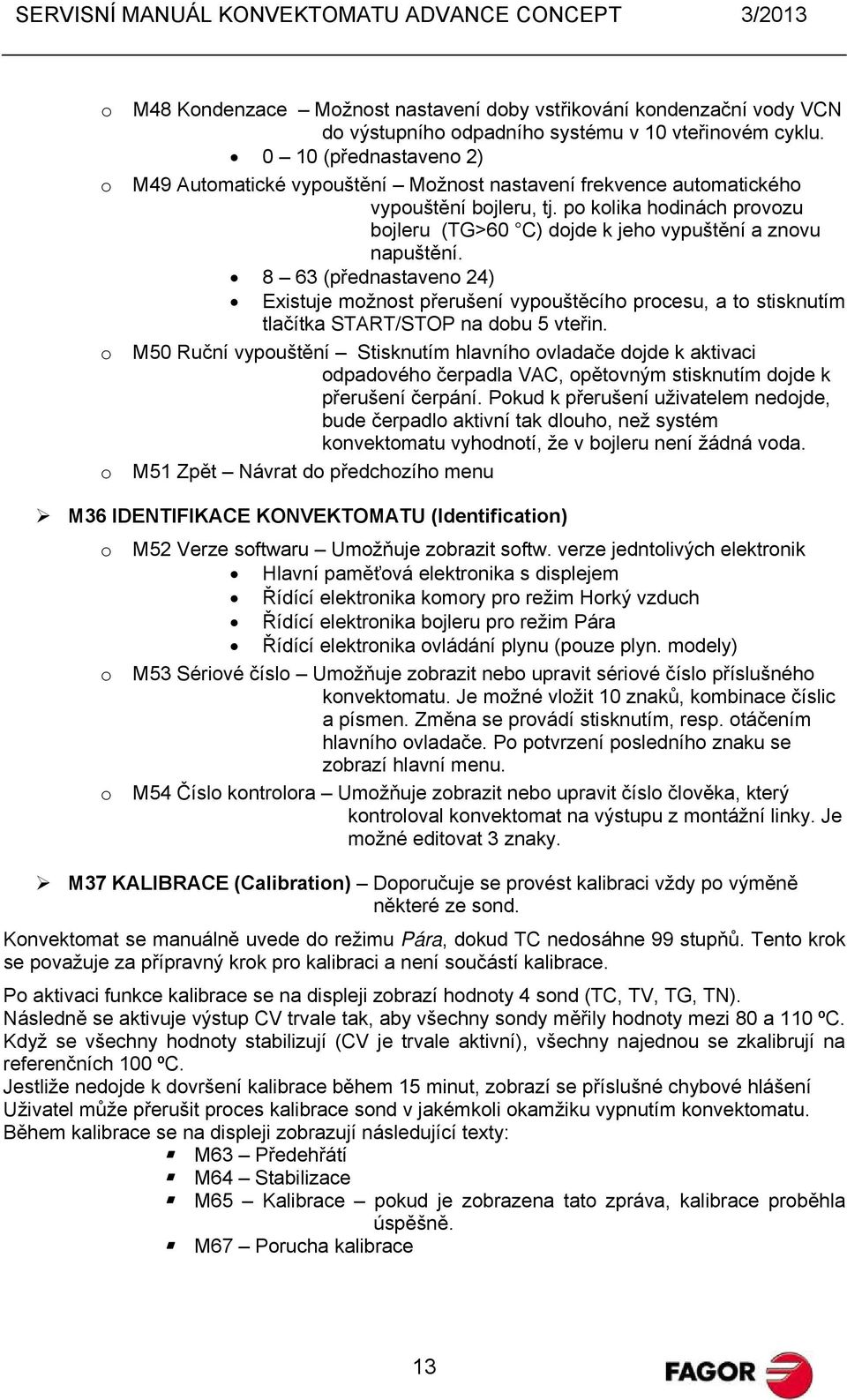

13 o o o o M48 Kondenzace Možnost nastavení doby vstřikování kondenzační vody VCN do výstupního odpadního systému v 10 vteřinovém cyklu (přednastaveno 2) M49 Automatické vypouštění Možnost nastavení frekvence automatického vypouštění bojleru, tj. po kolika hodinách provozu bojleru (TG>60 C) dojde k jeho vypuštění a znovu napuštění (přednastaveno 24) Existuje možnost přerušení vypouštěcího procesu, a to stisknutím tlačítka START/STOP na dobu 5 vteřin. M50 Ruční vypouštění Stisknutím hlavního ovladače dojde k aktivaci odpadového čerpadla VAC, opětovným stisknutím dojde k přerušení čerpání. Pokud k přerušení uživatelem nedojde, bude čerpadlo aktivní tak dlouho, než systém konvektomatu vyhodnotí, že v bojleru není žádná voda. M51 Zpět Návrat do předchozího menu M36 IDENTIFIKACE KONVEKTOMATU (Identification) o M52 Verze softwaru Umožňuje zobrazit softw. verze jedntolivých elektronik Hlavní paměťová elektronika s displejem Řídící elektronika komory pro režim Horký vzduch Řídící elektronika bojleru pro režim Pára Řídící elektronika ovládání plynu (pouze plyn. modely) o M53 Sériové číslo Umožňuje zobrazit nebo upravit sériové číslo příslušného konvektomatu. Je možné vložit 10 znaků, kombinace číslic a písmen. Změna se provádí stisknutím, resp. otáčením hlavního ovladače. Po potvrzení posledního znaku se zobrazí hlavní menu. o M54 Číslo kontrolora Umožňuje zobrazit nebo upravit číslo člověka, který kontroloval konvektomat na výstupu z montážní linky. Je možné editovat 3 znaky. M37 KALIBRACE (Calibration) Doporučuje se provést kalibraci vždy po výměně některé ze sond. Konvektomat se manuálně uvede do režimu Pára, dokud TC nedosáhne 99 stupňů. Tento krok se považuje za přípravný krok pro kalibraci a není součástí kalibrace. Po aktivaci funkce kalibrace se na displeji zobrazí hodnoty 4 sond (TC, TV, TG, TN). Následně se aktivuje výstup CV trvale tak, aby všechny sondy měřily hodnoty mezi 80 a 110 ºC. Když se všechny hodnoty stabilizují (CV je trvale aktivní), všechny najednou se zkalibrují na referenčních 100 ºC. Jestliže nedojde k dovršení kalibrace během 15 minut, zobrazí se příslušné chybové hlášení Uživatel může přerušit proces kalibrace sond v jakémkoli okamžiku vypnutím konvektomatu. Během kalibrace se na displeji zobrazují následující texty: M63 Předehřátí M64 Stabilizace M65 Kalibrace pokud je zobrazena tato zpráva, kalibrace proběhla úspěšně. M67 Porucha kalibrace 13

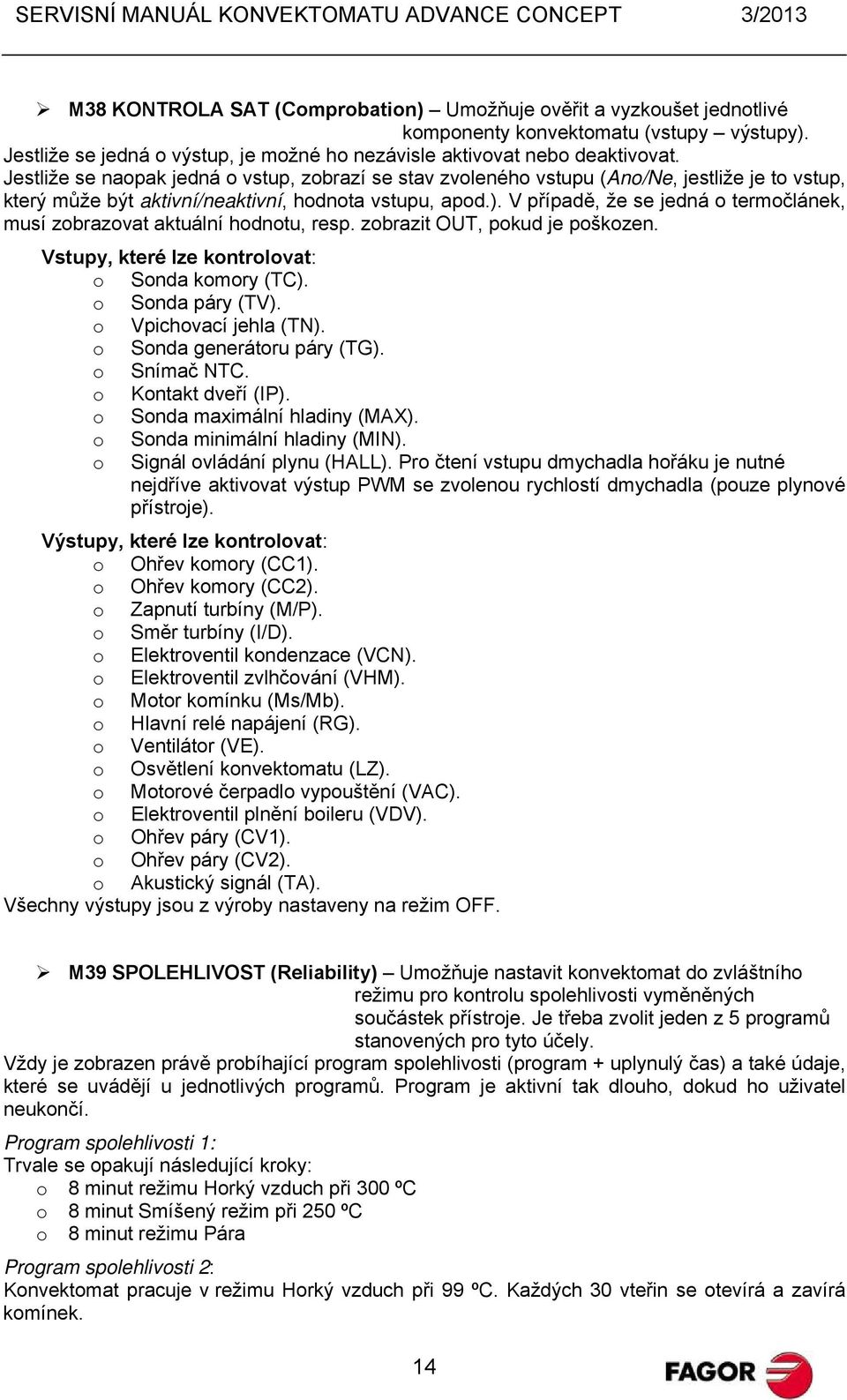

14 M38 KONTROLA SAT (Comprobation) Umožňuje ověřit a vyzkoušet jednotlivé komponenty konvektomatu (vstupy výstupy). Jestliže se jedná o výstup, je možné ho nezávisle aktivovat nebo deaktivovat. Jestliže se naopak jedná o vstup, zobrazí se stav zvoleného vstupu (Ano/Ne, jestliže je to vstup, který může být aktivní/neaktivní, hodnota vstupu, apod.). V případě, že se jedná o termočlánek, musí zobrazovat aktuální hodnotu, resp. zobrazit OUT, pokud je poškozen. Vstupy, které lze kontrolovat: o Sonda komory (TC). o Sonda páry (TV). o Vpichovací jehla (TN). o Sonda generátoru páry (TG). o Snímač NTC. o Kontakt dveří (IP). o Sonda hladiny (MAX). o o Sonda minimální hladiny (MIN). Signál ovládání plynu (HALL). Pro čtení vstupu dmychadla hořáku je nutné nejdříve aktivovat výstup PWM se zvolenou rychlostí dmychadla (pouze plynové přístroje). Výstupy, které lze kontrolovat: o Ohřev komory (CC1). o Ohřev komory (CC2). o Zapnutí turbíny (M/P). o Směr turbíny (I/D). o Elektroventil kondenzace (VCN). o Elektroventil zvlhčování (VHM). o Motor komínku (Ms/Mb). o Hlavní relé napájení (RG). o Ventilátor (VE). o Osvětlení konvektomatu (LZ). o Motorové čerpadlo vypouštění (VAC). o Elektroventil plnění boileru (VDV). o Ohřev páry (CV1). o Ohřev páry (CV2). o Akustický signál (TA). Všechny výstupy jsou z výroby nastaveny na režim OFF. M39 SPOLEHLIVOST (Reliability) Umožňuje nastavit konvektomat do zvláštního režimu pro kontrolu spolehlivosti vyměněných součástek přístroje. Je třeba zvolit jeden z 5 programů stanovených pro tyto účely. Vždy je zobrazen právě probíhající program spolehlivosti (program + uplynulý čas) a také údaje, které se uvádějí u jednotlivých programů. Program je aktivní tak dlouho, dokud ho uživatel neukončí. Program spolehlivosti 1: Trvale se opakují následující kroky: o 8 minut režimu Horký vzduch při 300 ºC o 8 minut Smíšený režim při 250 ºC o 8 minut režimu Pára Program spolehlivosti 2: Konvektomat pracuje v režimu Horký vzduch při 99 ºC. Každých 30 vteřin se otevírá a zavírá komínek. 14

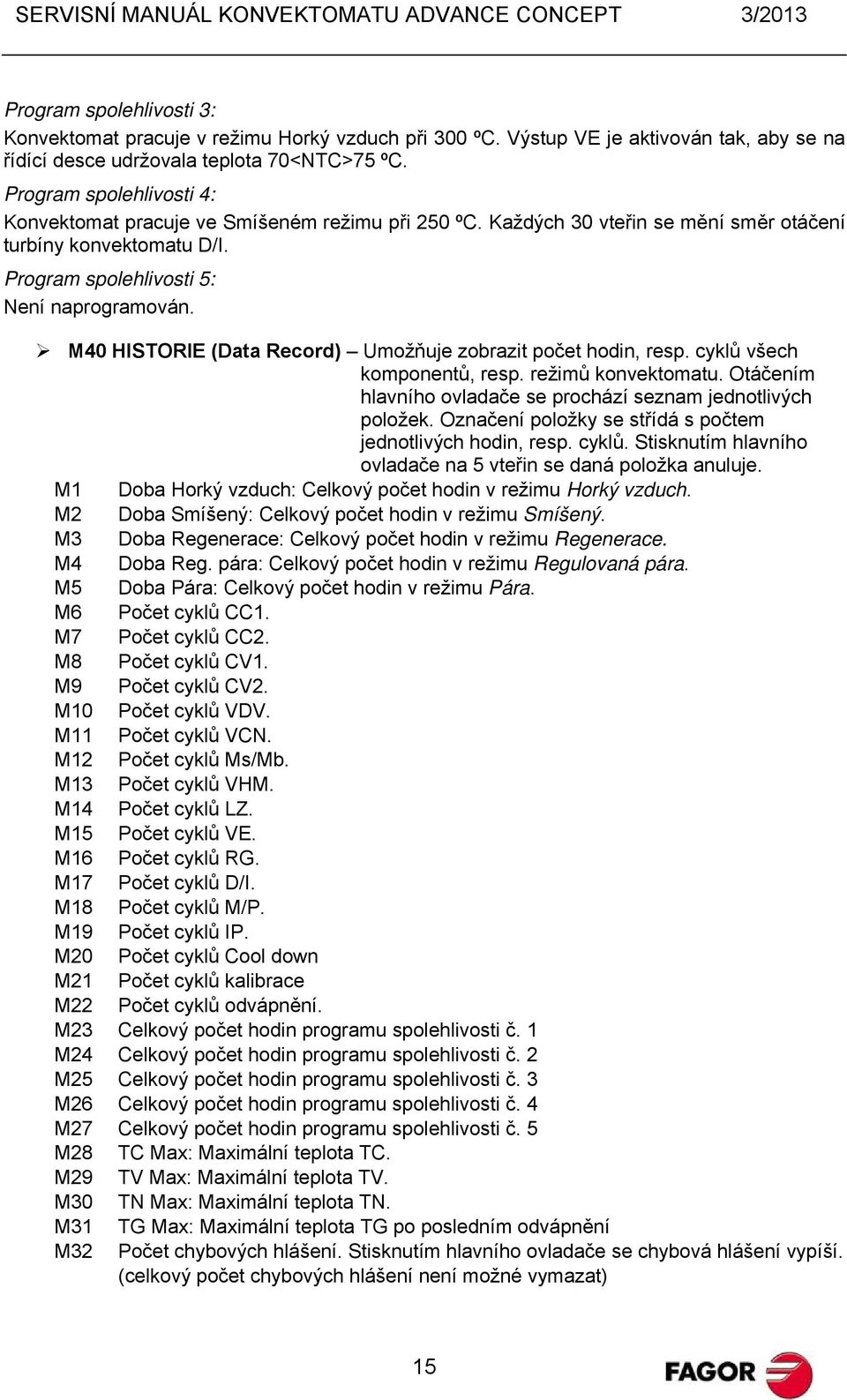

15 Program spolehlivosti 3: Konvektomat pracuje v režimu Horký vzduch při 300 ºC. Výstup VE je aktivován tak, aby se na řídící desce udržovala teplota 70<NTC>75 ºC. Program spolehlivosti 4: Konvektomat pracuje ve Smíšeném režimu při 250 ºC. Každých 30 vteřin se mění směr otáčení turbíny konvektomatu D/I. Program spolehlivosti 5: Není naprogramován. M40 HISTORIE (Data Record) Umožňuje zobrazit počet hodin, resp. cyklů všech komponentů, resp. režimů konvektomatu. Otáčením hlavního ovladače se prochází seznam jednotlivých položek. Označení položky se střídá s počtem jednotlivých hodin, resp. cyklů. Stisknutím hlavního ovladače na 5 vteřin se daná položka anuluje. M1 Doba Horký vzduch: Celkový počet hodin v režimu Horký vzduch. M2 Doba Smíšený: Celkový počet hodin v režimu Smíšený. M3 Doba Regenerace: Celkový počet hodin v režimu Regenerace. M4 Doba Reg. pára: Celkový počet hodin v režimu Regulovaná pára. M5 Doba Pára: Celkový počet hodin v režimu Pára. M6 Počet cyklů CC1. M7 Počet cyklů CC2. M8 Počet cyklů CV1. M9 Počet cyklů CV2. M10 Počet cyklů VDV. M11 Počet cyklů VCN. M12 Počet cyklů Ms/Mb. M13 Počet cyklů VHM. M14 Počet cyklů LZ. M15 Počet cyklů VE. M16 Počet cyklů RG. M17 Počet cyklů D/I. M18 Počet cyklů M/P. M19 Počet cyklů IP. M20 Počet cyklů Cool down M21 Počet cyklů kalibrace M22 Počet cyklů odvápnění. M23 Celkový počet hodin programu spolehlivosti č. 1 M24 Celkový počet hodin programu spolehlivosti č. 2 M25 Celkový počet hodin programu spolehlivosti č. 3 M26 Celkový počet hodin programu spolehlivosti č. 4 M27 Celkový počet hodin programu spolehlivosti č. 5 M28 TC Max: Maximální teplota TC. M29 TV Max: Maximální teplota TV. M30 TN Max: Maximální teplota TN. M31 M32 TG Max: Maximální teplota TG po posledním odvápnění Počet chybových hlášení. Stisknutím hlavního ovladače se chybová hlášení vypíší. (celkový počet chybových hlášení není možné vymazat) 15

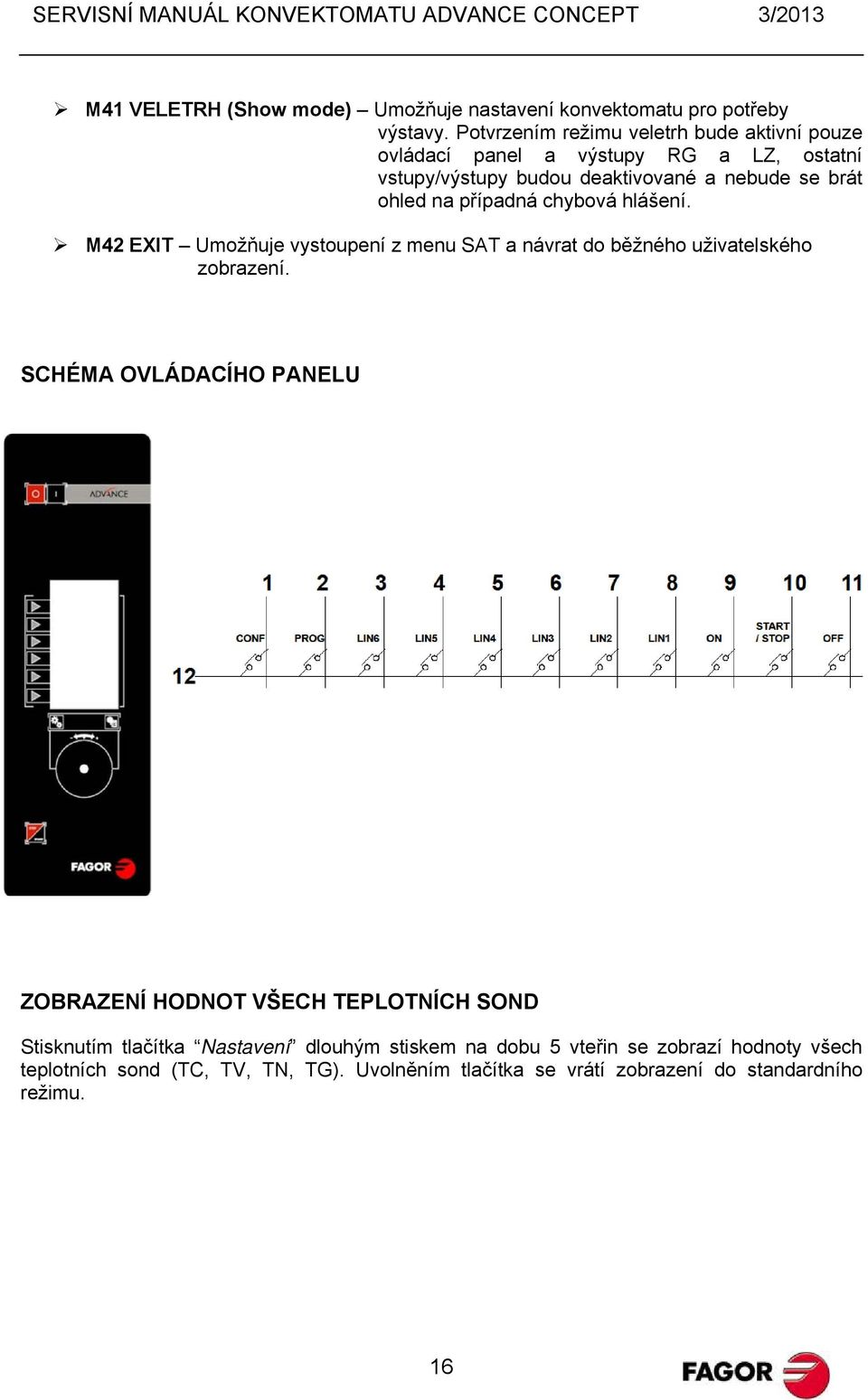

16 M41 VELETRH (Show mode) Umožňuje nastavení konvektomatu pro potřeby výstavy. Potvrzením režimu veletrh bude aktivní pouze ovládací panel a výstupy RG a LZ, ostatní vstupy/výstupy budou deaktivované a nebude se brát ohled na případná chybová hlášení. M42 EXIT Umožňuje vystoupení z menu SAT a návrat do běžného uživatelského zobrazení. SCHÉMA OVLÁDACÍHO PANELU ZOBRAZENÍ HODNOT VŠECH TEPLOTNÍCH SOND Stisknutím tlačítka Nastavení dlouhým stiskem na dobu 5 vteřin se zobrazí hodnoty všech teplotních sond (TC, TV, TN, TG). Uvolněním tlačítka se vrátí zobrazení do standardního režimu. 16

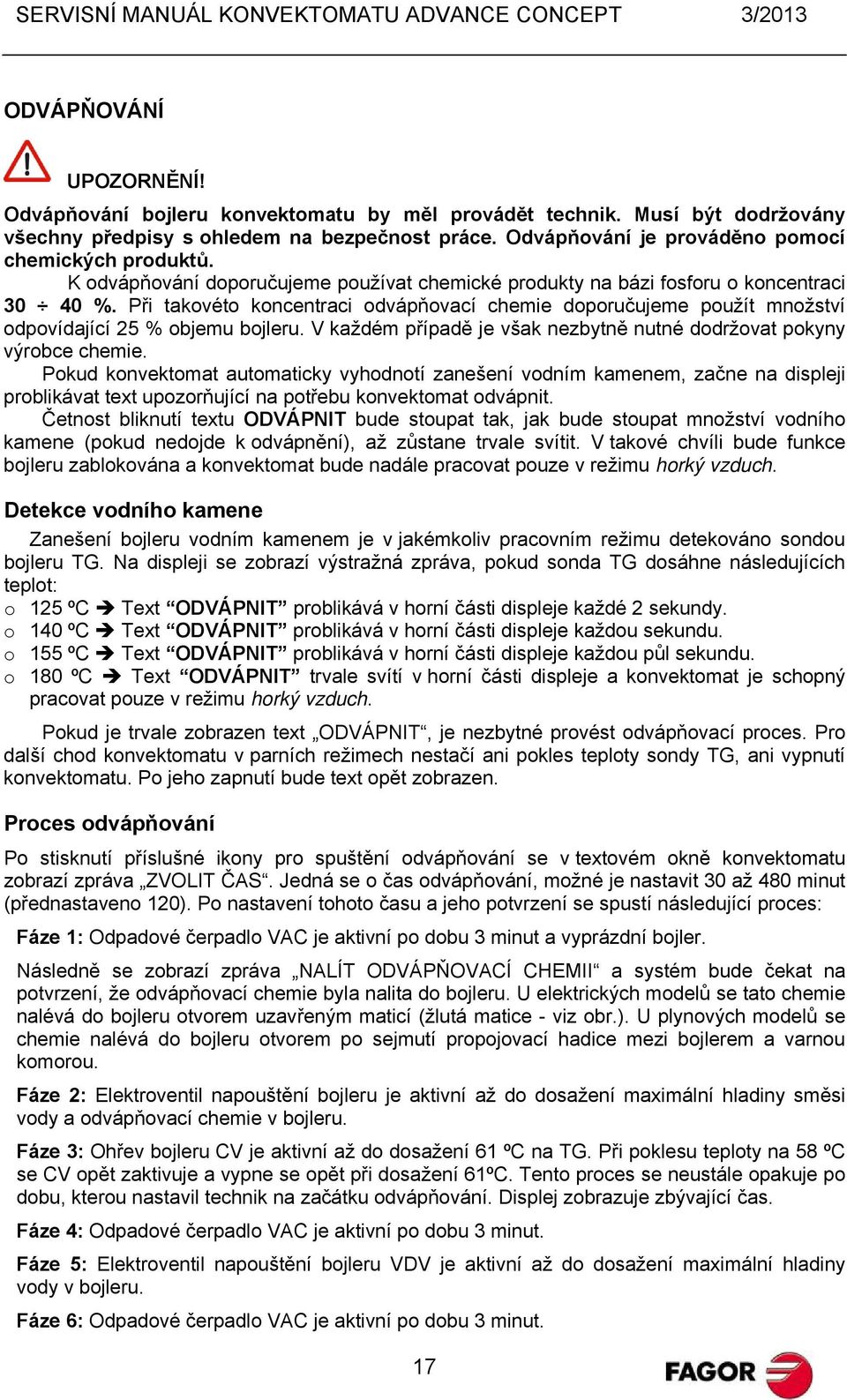

17 ODVÁPŇOVÁNÍ UPOZORNĚNÍ! Odvápňování bojleru konvektomatu by měl provádět technik. Musí být dodržovány všechny předpisy s ohledem na bezpečnost práce. Odvápňování je prováděno pomocí chemických produktů. K odvápňování doporučujeme používat chemické produkty na bázi fosforu o koncentraci %. Při takovéto koncentraci odvápňovací chemie doporučujeme použít množství odpovídající 25 % objemu bojleru. V každém případě je však nezbytně nutné dodržovat pokyny výrobce chemie. Pokud konvektomat automaticky vyhodnotí zanešení vodním kamenem, začne na displeji problikávat text upozorňující na potřebu konvektomat odvápnit. Četnost bliknutí textu ODVÁPNIT bude stoupat tak, jak bude stoupat množství vodního kamene (pokud nedojde k odvápnění), až zůstane trvale svítit. V takové chvíli bude funkce bojleru zablokována a konvektomat bude nadále pracovat pouze v režimu horký vzduch. Detekce vodního kamene Zanešení bojleru vodním kamenem je v jakémkoliv pracovním režimu detekováno sondou bojleru TG. Na displeji se zobrazí výstražná zpráva, pokud sonda TG dosáhne následujících teplot: o 125 ºC Text ODVÁPNIT problikává v horní části displeje každé 2 sekundy. o 140 ºC Text ODVÁPNIT problikává v horní části displeje každou sekundu. o 155 ºC Text ODVÁPNIT problikává v horní části displeje každou půl sekundu. o 180 ºC Text ODVÁPNIT trvale svítí v horní části displeje a konvektomat je schopný pracovat pouze v režimu horký vzduch. Pokud je trvale zobrazen text ODVÁPNIT, je nezbytné provést odvápňovací proces. Pro další chod konvektomatu v parních režimech nestačí ani pokles teploty sondy TG, ani vypnutí konvektomatu. Po jeho zapnutí bude text opět zobrazen. Proces odvápňování Po stisknutí příslušné ikony pro spuštění odvápňování se v textovém okně konvektomatu zobrazí zpráva ZVOLIT ČAS. Jedná se o čas odvápňování, možné je nastavit 30 až 480 minut (přednastaveno 120). Po nastavení tohoto času a jeho potvrzení se spustí následující proces: Fáze 1: Odpadové čerpadlo VAC je aktivní po dobu 3 minut a vyprázdní bojler. Následně se zobrazí zpráva NALÍT ODVÁPŇOVACÍ CHEMII a systém bude čekat na potvrzení, že odvápňovací chemie byla nalita do bojleru. U elektrických modelů se tato chemie nalévá do bojleru otvorem uzavřeným maticí (žlutá matice - viz obr.). U plynových modelů se chemie nalévá do bojleru otvorem po sejmutí propojovací hadice mezi bojlerem a varnou komorou. Fáze 2: Elektroventil napouštění bojleru je aktivní až do dosažení hladiny směsi vody a odvápňovací chemie v bojleru. Fáze 3: Ohřev bojleru CV je aktivní až do dosažení 61 ºC na TG. Při poklesu teploty na 58 ºC se CV opět zaktivuje a vypne se opět při dosažení 61ºC. Tento proces se neustále opakuje po dobu, kterou nastavil technik na začátku odvápňování. Displej zobrazuje zbývající čas. Fáze 4: Odpadové čerpadlo VAC je aktivní po dobu 3 minut. Fáze 5: Elektroventil napouštění bojleru VDV je aktivní až do dosažení hladiny vody v bojleru. Fáze 6: Odpadové čerpadlo VAC je aktivní po dobu 3 minut. 17
18 Fáze 7: Elektroventil napouštění bojleru VDV je aktivní až do dosažení hladiny vody v bojleru. Fáze 8: Je aktivní režim PÁRA až do dosažení 95 ºC na sondě TC. Pokud dojde během odvápňovacího procesu k jeho přerušení (stisknutím tlačítka odvápňování) či vypnutí konvektomatu, po zapnutí probíhá proces následovně: - Pokud nebylo dosaženo fáze 2, proces odvápňování se ukončí. - Pokud již bylo dosaženo fáze 2, proces se posune do fáze 4. - Pokud bylo dosaženo fáze 4, proces pokračuje přesně tam, kde byl přerušen. Elektrický Plynový OBJEM AE-APE AG-APG l 7.3 l l 7.3 l l 12.3 l l 12.3 l l 15.3 l PŘETRYSKOVÁNÍ NA JINÝ PLYN Mějte na paměti, že u plynových modelů řady Advance AG (i APG) se musí vyměnit tryska jak pro hořáky komory, tak pro hořáky bojleru. Pro ujištění se, že stroj je nastaven správně je možné ověřit, že hodnoty CO jsou menší než 1000 ppm a hodnota Lambda je 1,2 1,4, což je velmi důležité. Postup: 1. Vyjměte původní a vložte novou správnou trysku do plynového ventilu. 2. Nastavte příslušné otáčky dmychadla v menu SAT. PLYNOVÉ VENTILY A ELEKTRONIKY ŘÍZENÍ ZAPALOVÁNÍ MODELŮ PLYNOVÉ VENTILY A ELEKTRONIKY ŘÍZENÍ ZAPALOVÁNÍ MODELŮ

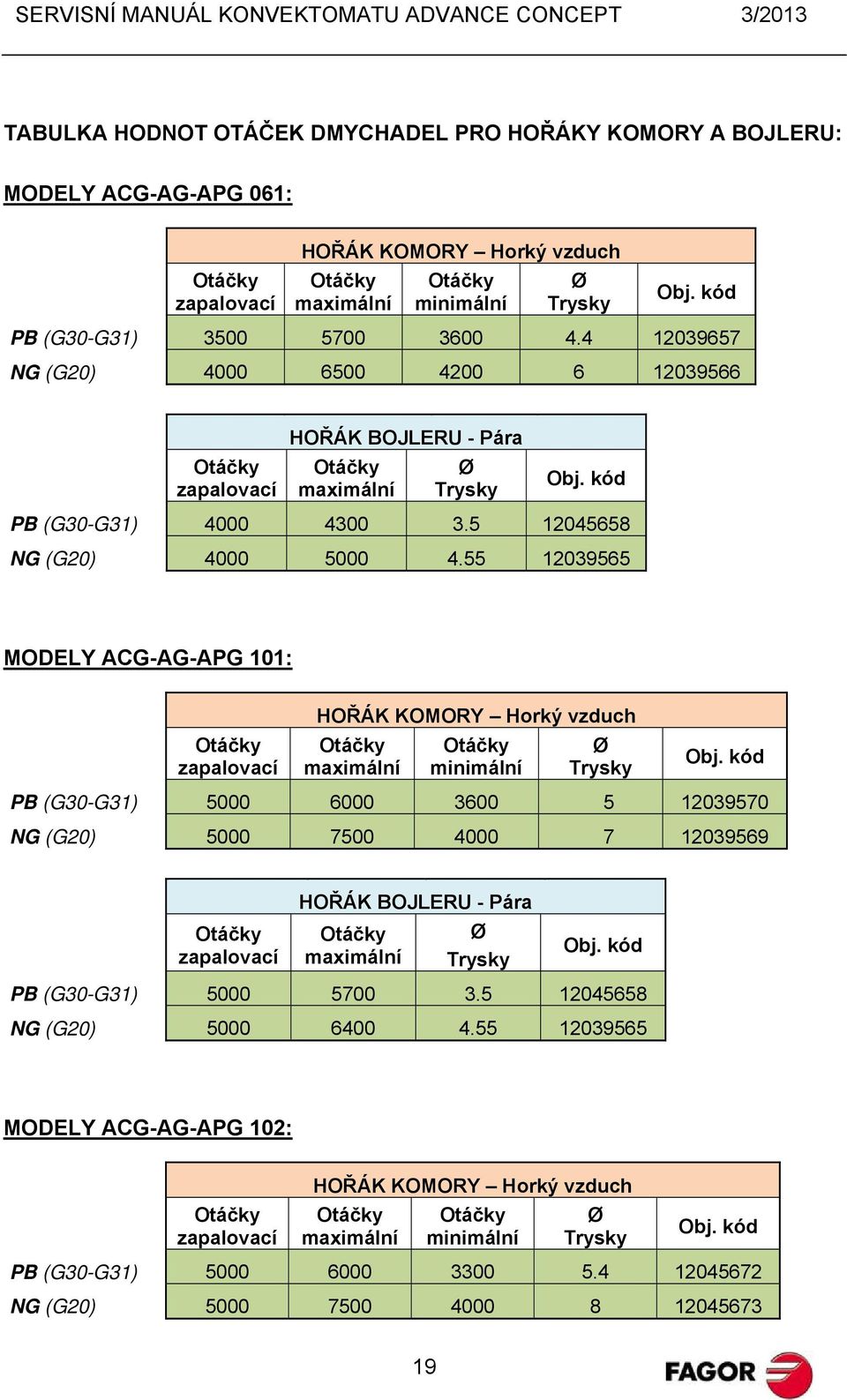

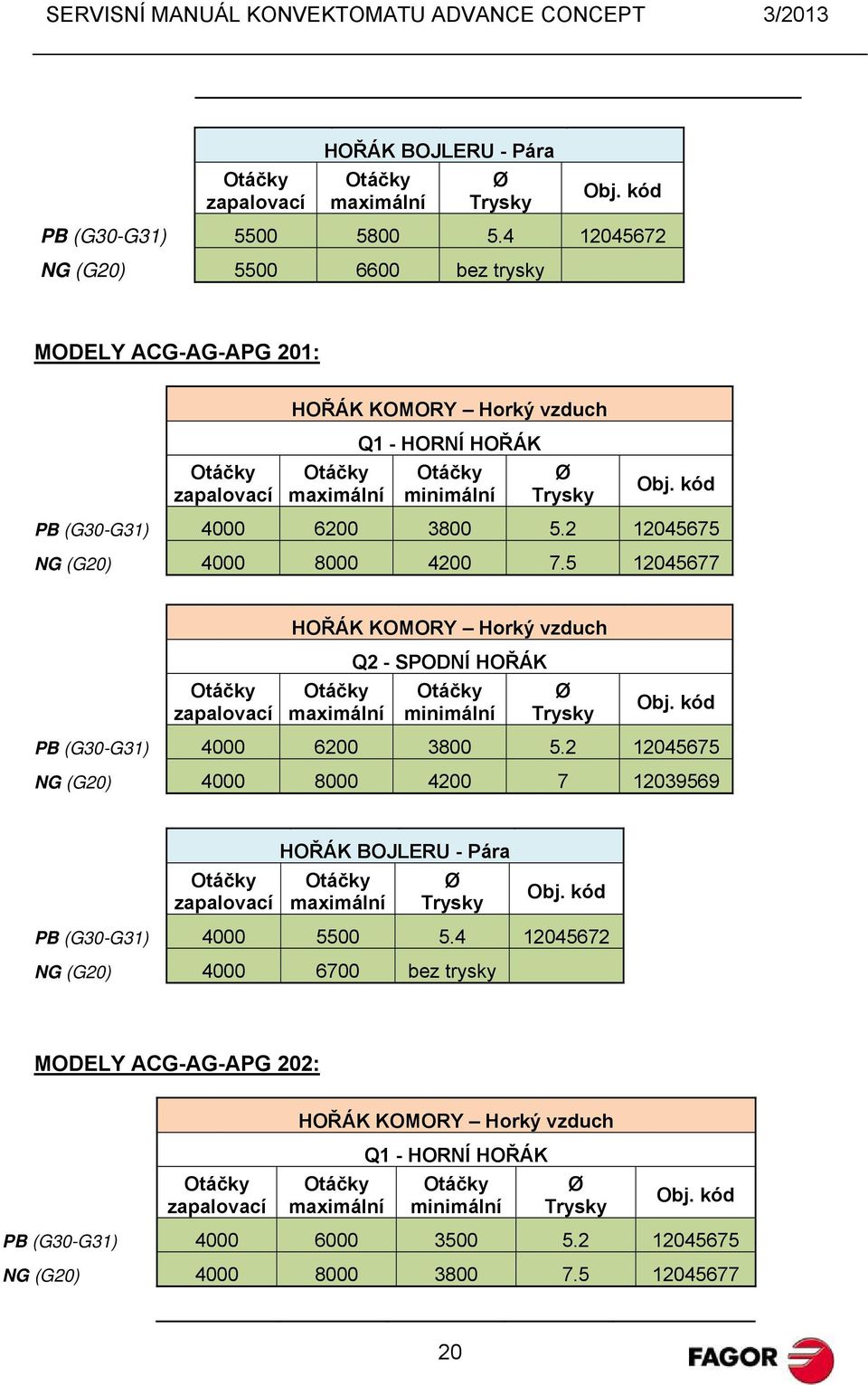

19 TABULKA HODNOT OTÁČEK DMYCHADEL PRO HOŘÁKY KOMORY A BOJLERU: MODELY ACG-AG-APG 061: HOŘÁK KOMORY Horký vzduch minimální PB (G30-G31) NG (G20) HOŘÁK BOJLERU - Pára PB (G30-G31) NG (G20) MODELY ACG-AG-APG 101: HOŘÁK KOMORY Horký vzduch minimální PB (G30-G31) NG (G20) HOŘÁK BOJLERU - Pára PB (G30-G31) NG (G20) MODELY ACG-AG-APG 102: HOŘÁK KOMORY Horký vzduch minimální PB (G30-G31) NG (G20)
20 HOŘÁK BOJLERU - Pára PB (G30-G31) NG (G20) bez trysky MODELY ACG-AG-APG 201: HOŘÁK KOMORY Horký vzduch Q1 - HORNÍ HOŘÁK minimální PB (G30-G31) NG (G20) HOŘÁK KOMORY Horký vzduch Q2 - SPODNÍ HOŘÁK minimální PB (G30-G31) NG (G20) HOŘÁK BOJLERU - Pára PB (G30-G31) NG (G20) bez trysky MODELY ACG-AG-APG 202: HOŘÁK KOMORY Horký vzduch Q1 - HORNÍ HOŘÁK minimální PB (G30-G31) NG (G20)
21 HOŘÁK KOMORY Horký vzduch Q2 - SPODNÍ HOŘÁK minimální PB (G30-G31) NG (G20) HOŘÁK BOJLERU Pára PB (G30-G31) NG (G20) bez trysky NAPOUŠTĚCÍ ELEKTROVENTILY A REGULÁTORY PRŮTOKU Regulátory průtoku MODEL ELEKTROVENTIL OBJ. KÓD REGULÁTOR OBJ. KÓD BARVA POUŽITÍ AE-AG 061/101/201/102 AG-202 AE l ČERVENÁ BOJLER TŘÍCESTNÝ l ZELENÁ ZVLHČOVÁNÍ SPRCHA JEDNOCESTNÝ l ŽLUTÁ KONDENZACE 8 l ČERVENÁ BOJLER TŘÍCESTNÝ l ŽLUTÁ ZVLHČOVÁNÍ SPRCHA JEDNOCESTNÝ l ŽLUTÁ KONDENZACE 21
22 Poznámky: 22
