Software byl nainstalován a nyní musí proběhnout test komunikace.

Transkript

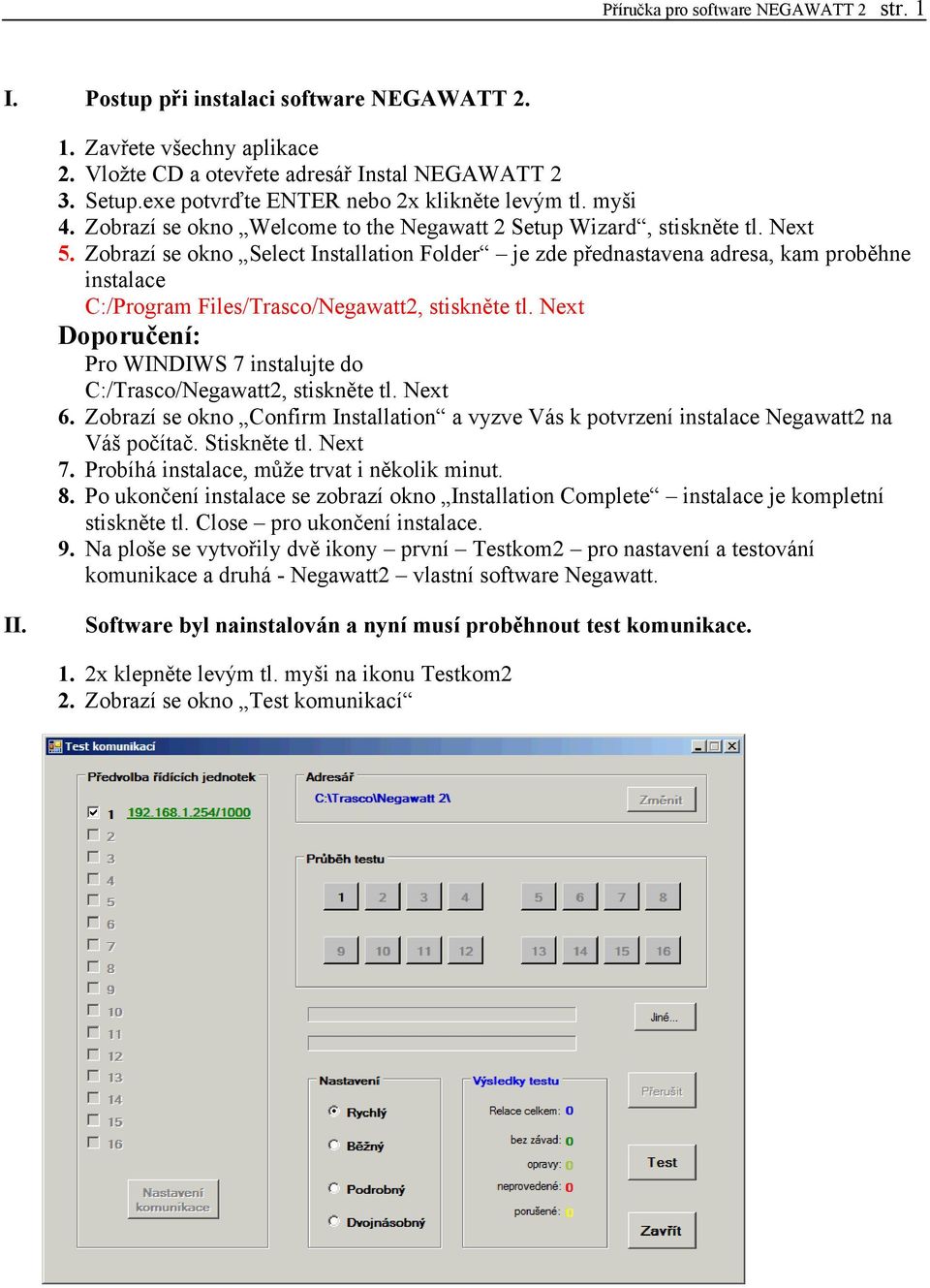

1 I. str. 1 Postup při instalaci software NEGAWATT Zavřete všechny aplikace Vložte CD a otevřete adresář Instal NEGAWATT 2 Setup.exe potvrďte ENTER nebo 2x klikněte levým tl. myši Zobrazí se okno Welcome to the Negawatt 2 Setup Wizard, stiskněte tl. Next Zobrazí se okno Select Installation Folder je zde přednastavena adresa, kam proběhne instalace C:/Program Files/Trasco/Negawatt2, stiskněte tl. Next Doporučení: II. Pro WINDIWS 7 instalujte do C:/Trasco/Negawatt2, stiskněte tl. Next Zobrazí se okno Confirm Installation a vyzve Vás k potvrzení instalace Negawatt2 na Váš počítač. Stiskněte tl. Next Probíhá instalace, může trvat i několik minut. Po ukončení instalace se zobrazí okno Installation Complete instalace je kompletní stiskněte tl. Close pro ukončení instalace. Na ploše se vytvořily dvě ikony první Testkom2 pro nastavení a testování komunikace a druhá - Negawatt2 vlastní software Negawatt. Software byl nainstalován a nyní musí proběhnout test komunikace. 1. 2x klepněte levým tl. myši na ikonu Testkom2 2. Zobrazí se okno Test komunikací

2 str Stiskněte tlačítko Nastavení komunikace 4. Pokud budete využívat port RS232, zvolíte pro každou Vaši RJ číslo portu, pokud budete využívat síťové nastavení, potom pro každou Vaši RJ zadejte IP adresu a port 5. Zkontrolujte přednastavenou rychlost přenosu 9600 a adresu Vašeho PC 250 a stiskněte tl. OK 6. Automaticky se vrátíte do okna Test komunikace 7. Nyní proveďte běžný test: vyberte v Nastavení Běžný a stiskněte tl. Test 8. Nyní probíhá test. Aktivní zůstává pouze část Výsledky testu, kde můžete sledovat průběh testu.

3 9. Po dokončení testu se zobrazí hlášení Test ukončen, stav zkontrolujte v části Výsledky testu 10. Potvrďte OK 11. Pokud je výsledek bez závad, stiskněte tl. Zavřít a uzavře se Vám program Test komunikace str. 3

4 str. 4 III. Nyní je třeba provést instalaci termostatů, bojlerů a ČVS v systému NEGAWATT 2 1. Vyberte ikonku Negawatt2 a 2x klikněte levým tl. myší 2. Otevře se Vám okno Hlavní přehled, který je zatím prázdný, s oknem s dotazem Pracovat On- Line? Pro 1. spuštění doporučujeme potvrdit Ne 3. Na horní liště zvolíme tl. Nastavení a z roletky vybereme Instalace/Názvy, druh zařízení. Zobrazí se okno Instalace

5 str Zvolíme číslo ŘJ, pokud máte jednu - č.1, pokud jich máte více budete je zadávat postupně 5. Ručně vyplníte názvy adres na jednotlivých linkách, např. takto: Zvolíme číslo RJ a ručně vyplníme názvy jednotlivých adres na jednotlivých linkách Např. 1 Kuchyně M (na tl. necháme M=místnost) 5 Bojler klepneme na tl. M a zobrazí se tam B=bojler 6 Akvárium klepneme 2x na tl. M a zobrazí se tam S=časový výkonový spínač Místnost pro ovládání teplot 6-31,5 C Bojler pro ovládání teplot 0-95 C Spínač pro časové ovládání libovolných elektrických spotřebičů Stejným způsobem vyplňte všechny Vaše adresy. Pozn.: Jednotlivé linky nemusí být plně obsazeny, ale musí souhlasit celkový součet adres s typem RJ: 8 adres pro NEGAWATT N8, 16 adres pro NEGAWATT N16, 24 adres pro NEGAWATT N24, 32 adres pro NEGAWATT N32 6. Zadejte linku 5 tj. kotelna. Zvolte zde druh kotle, který máte, zda máte čerpadlo s řízeným výkonem apod. 7. Postupně vyplňte takto Linka 1 Linka 4 pro všechny řídící jednotky, které instalujete 8. Nainstalujte 5. linku, na těch ŘJ, kde ji využíváte. 9. Uložte provedenou instalaci tlačítkem Uložit a následně proveďte Export 10. Vrátí Vás na Hlavní přehled

6 str. 6 IV. Nyní je třeba provést instalaci PSSN Pokud máte podlahové topení, budete využívat programovatelné spínače dle použití např. PSSNK, PSSNS, PSSNKS, PSSNKST, PSSNST...) 1. Na horní liště zvolíme tl. Nastavení a z roletky vybereme Instalace/Rozmístění PSSN a zobrazí se Vám 2. Pro jednotlivé řídící jednotky postupně zadejte zatržením na které lince máte PSSN, potom stiskněte tl. Export V. Nyní ještě nastavíte čas reverzace hlavic Pokud máte teplovodní topení, potom je vhodné nastavit reverzaci hlavic tj. procvičení radiátorových ventilů. Je to ochrana proti zamrznutí tj. znehybnění ventilu v jedné poloze. Opět je na Vás, zda zvolíte pro všechny jednotky stejnou dobu nebo pro každou jednotku individuálně. Zvolte RJ, (pokud chcete všechny ve stejnou dobu, zatrhněte) nastavte den a čas a 1x týdně se ventil v danou dobu otevře (pokud byl v danou dobu zavřený) nebo zavře (pokud byl právě otevřený). Tímto se zvýší životnost a správná funkce radiátorového ventilu. Stiskněte Export a data budou exportována do RJ.

7 VI. str. 7 Druh provozu DP Druh provozu je aktivní pouze pro prostorové termostaty PT N určené pro ovládání teplovodních radiátorů (termopohonů) Druh provozu se programuje na PC a následně exportuje do RJ NEGAWATT. Čísla druhu provozu jsou následující: 0, 1, 2, 3 Tento program je aktivní pouze při pokynu vypnout topení, tzn., že termopohon má být pod proudem. V tabulce uvádíme přehled funkcí jednotlivých druhů provozu. 1.doba 2.doba 3.doba Druh bez pod bez pod provozu pod proudem proudu proudem proudu proudem bez proudu doba pod proudem bez proudu Základní varianta je 0 tento druh provozu je již předprogramován a měl by zabezpečit trvalé vypnutí radiátorů při pokynu vypnout. Pokud teplota v místnosti klesne pod 18 C bude, v základní variantě 0, termopohon trvale pod proudem. Druh provozu 1, 2, 3 je vhodné používat pokud nechceme, aby nám radiátor úplně vychládl lepší pocit tepla v místnosti. Postup: Zvolíme RJ, potom zvolíme druh provozu a potom klepneme levým tl. myši na název místnosti a vidíme, že se číslo druhu provozu zapíše do sloupce DP. Stiskněte tl. export a data budou exportována do RJ. Základní nastavení máte provedeno.

8 str. 8 VII. Denní programy Denní program pro místnosti využívá rozsah teplot 6-31,5 C (programovat teplotu můžete po 0,1 C) a může mít až 8 změn teploty za 24 hod. (nejkratší časový úsek je 5 min.). 1.1 Programování denních programů 1. Na horní liště vyberte Programy/Editace 2. Zobrazí se vám okno, kde můžete vytvořit jednotlivé programy, 3. Postup: 1. Zvolte RJ 2. Zvolte buď místnost, Bojler nebo Spínač podle druhu programu, který tvoříte 3. Do okna Název programu napíšeme např. kuchyně Po-Pá 4. Nyní zadáme teplotu pro čas úsek od půlnoci např. 18, Enter Vás přesune do pole Od 5. Napíšeme 7:00, potvrdíme ENTER 6. Zadáme teplotu, stiskneme ENTER 7. Takto zadáte celý program, stiskněte tl. Vložit a název se přesune do tab a je mu přiřazen automaticky kód a v grafu se graficky zobrazí průběh programu. 8. Stejným postupem vytvoříme všechny programy pro místnosti, které budete potřebovat. Tip: Prodloužení životnosti termopohonu Pokud máte termostat, který řídí teplotu v místnosti s teplovodním radiátorem a rezistorovým termopohonem TRASCO a má procesor označený termmi2, potom když naprogramujete teplotu 31,5 C ventil radiátoru bude otevřený tzv. letní režim. 1.2 Bojler program Potom vyberte Bojlery a stejným způsobem vytvořte programy pro bojlery Program pro bojlery využívá rozsah teplot 0-95 C (programovat teplotu můžete po 1 C) a může mít až 8 změn teploty za 24 hod. (nejkratší časový úsek je 5 min.) 1.3 Program pro spínače Potom vyberte Spínače a stejným způsobem vytvořte programy pro spínání a vypínání různých el. spotřebičů. Program pro spínače využívá dvě polohy ZAPNUTO/VYPNUTO a může mít až 8 změn za 24 hod. (nejkratší časový úsek je 5 min.) Když máte předprogramovány všechny programy, potom je uložte. Soubor bude mít příponu *.dt1 Nakonec proveďte stiskem tl. Export, export programů do RJ.

9 2. str. 9 Programování dvojice termostatů manuálního prostorového termostatu a PTMN MANUÁLNÍ TERMOSTAT PTMN (nemá vlastní adresu, (nastavení adresy manuálního termostatu) je propojený s naadresovaným PTMN) 20 LED termistor 1) Použití: tato dvojice termostatů slouží k manuálnímu nastavení teploty C. Manuální termostat nelze adresovat, proto je nutné, aby byl propojen s prostorovým termostatem PTMN, který je adresován. 2) Adresace provádí se propojkami v prostorovém termostatu PTMN, který je propojen s manuálním termostatem. 3) Programování správné funkce dvojice termostatů manuálního prostor. termostatu a PTMN - naprogramováním ovlivňujete způsob řízení teploty v místnosti a) teplota programová C, pro danou adresu - slouží k manuálnímu nastavení teploty C (tzn. nastavíme námi požadovanou teplotu kolečkem na manuálním termostatu) b) teplota programová < 27 C pro danou adresu - je regulace prováděna dle naprogramování z PC c) teplota programová 31 C - je dán pokyn k otevření radiátorového ventilu TP není pod proudem bez ohledu na změřenou teplotu. Manuální termostat v tomto případě nemá vliv na ovládání TP d) zavedení Letního programu - je dán pokyn k otevření radiátorového ventilu TP není pod proudem bez ohledu na změřenou teplotu. Manuální termostat v tomto případě nemá vliv na ovládání TP

10 str. 10 Příklad programování PTMN: V pokoji bydlí dědeček, který je od 10 do 17 hodin sám doma potřebuje si teplotu ovlivnit sám. Od 17 hod do 18 hod je radiátor otevřen bez ohledu na teplotu v místnosti Od 18 hod do 10 hod je teplota v místnosti řízena programem NEGAWATT2, někdo je doma a může mu teplotu přeprogramovat. Tzn.: od 23 hod - 6 hod - na spaní mu vyhovuje teplota 19 C (je < 27 C proto bude udržována programem) od 6 hod - 8 hod ještě polehává 20 C (je < 27 C proto bude udržována programem) od 8 hod - 10 hod mu vyhovuje teplota 23 C (je < 27 C proto bude udržována programem) od 10 hod 17 hod je sám doma a potřebuje si sám ovlivnit teplotu naprogramujeme 27 C a pro NEGAWATT to znamená přednost má manuální termostat proto když si tam kolečkem nastaví 25 C bude se tam udržovat teplota 25 C od 17 hod 18 hod chce mít otevřené radiátory bez ohledu na nastavení teploty na manuálním termostatu a NEGAWATTu, tzn. není stanovena maximální teplota v místnosti od 18 hod 21 hod u televize mu vyhovuje teplota 23 C (je < 27 C proto bude udržována programem) od 21 hod 23 hod stačí teplota 20 C (je < 27 C proto bude udržována programem) Takto vypadá program naprogramovaný v NEGAWATTu 2 Toto je samozřejmě příklad s vysvětlením principu, je na Vás, jaký program naprogramujete. Tip: Samozřejmě, že můžete vytvořit několik denních programů pro místnost s dvojicí termostatů manuálním a PTMN - a potom z nich vytvořit týdenní program nebo týdenní program může být kombinací denních programů, kde využíváme jen teplot do 26 C a denních programů pro dvojici termostatů manuálního a PTMN.

11 str Programování prostorového termostatu PTFN pro ovládání ventilátorů FAN COILu 0-10V RR10VN (nemá vlastní adresu, je propojený s naadresovaným PTF N) Řízení ventilátoru FAN-COIL PTF N (nastavení adresy pro RR10VN ) (zabudovaný ve skříni FAN-COIL) 0-10V LED 1) Použití: tato sestava slouží k řízení výkonu (otáček) ventilátoru FAN-COIL v závislosti na rozdílu mezi teplotou naprogramovanou a teplotou změřenou prostorovým termostatem PTF N. Čím je větší rozdíl, tím vyšší otáčky ventilátoru. Po dosažení požadované teploty je dán pokyn vypnout ventilátor. 2) Adresace provádí se propojkami v prostorovém termostatu PTF N, který je propojen s ovladačem RR10VN. Pozor : ovladač RR10VN nemá vlastní adresu, proto musí být vždy ve dvojici s PTF N, který je naadresován. FAN-COIL musí mít ovládání ventilátoru 0-10V na jedné lince může být až 8 prostorových termostatů PTF N jeden PTF N může ovládat až 10 ovladačů RR10VN, tzn. až 10 ventilátorů FAN-COIL Programování na PC: provádí se stejně jako programování PT N Varianty sestav pro ovládání ventilátorů FAN COILu 0-10V: A) v lištových krabičkách 80x80x30 mm PT F N + RR10VN PT F N-P1 + RR10VN - PT, včetně možnosti manuálního ovládání - 1 hod. zapnutí/vypnutí ventilátoru B) PTL F N varianta LUX - určena pro instalaci do krabic vypínačů min. 67 mm (plošný spoj pro zabudování do zdi - vrchní část je tvořena krytkou vypínače, např. TANGO) a RR10VN v lištové krabičce 80x80x30mm PTL F N + RR10VN PTL F N-P1 + RR10VN - PT, včetně možnosti manuálního ovládání - 1 hod. zapnutí/vypnutí ventilátoru

12 str Termostat pro chlazení PTN.BI-D Použití: Používá se pro zapnutí/vypnutí zdroje chlazení nebo ohřevu J3 J2 J1 Popis funkce: je-li nastavená teplota o 2 C vyšší než měřená je chlazení vypnuto ( * hystereze 2 C). Výstup Y je rozepnutý (bez proudu). LED nesvítí. je-li změřená teplota vyšší než naprogramovaná (požadovaná) chlazení se sepne. Výstup Y je zapnutý (pod proudem). Svítí LED zeleně. TL. PROVOZ PT N.BI-D S 0V + S 0V + + Y TERM1 2) Adresace provádí se propojkami dle označení J1, J2 a J3 na tištěném spoji, 3) Programování na PC v programu NEGAWATT 1) Na PC v programu NEGAWATT se bude v okně Podrobnosti (nebo přímo v menu Místnost) hlásit jako termostat pro bojlery. 2) Je nutné v okně Jiný zdroj tepla (vyberte v menu Nastavení, potom Jiný zdroj tepla) - pro tento termostat pro chlazení (příslušná adresa pro příslušnou RJ) zatrhnout okénko, tzn. jiný zdroj tepla. Tato volba zaručí, že tato adresa nemá vliv na zapínání/vypínání kotle (zdroje tepla). 3) Programuje se časoteplotně jako místnosti (termostaty) Pozor : trvalý svit dvoubarevné svítivky červeně znamená odpojení výkonového spínače teploty zobrazované na RJ jako skutečné teploty jsou ovlivnitelné (měnitelné) ofsetovým nastavováním teplot pomocí PC vypnutím napájení PT dojde k návratu do automatického provozu (svítivka trvale nesvítí stav vypnuto nebo svítivka trvale svítí zeleně stav zapnuto) * Poznámka: Na požádání zákazníka lze programově upravit velikost hystereze a dobu zapnutí/vypnutí

13 str Editace denních programů V přehledu programů vyberete program, který chcete změnit a můžete změnit název, čas i teplotu a potom stisknete tl. Edit, proveďte změnu času potvrďte ENTER, proveďte změnu teploty, potvrďte ENTER a potom uložte tl. Ulož a exportuje do RJ tl. Export. Zobrazí se potvrzení, že zápis byl úspěšně proveden. 1. Mazání programu Vyberu program, který chci vymazat a stisknu tl. DEL. 2. Kopírování denních programů do jiných jednotek Pokud chcete mít ve více jednotkách stejné denní programy. abyste je nemuseli vytvářet pro každou jednotku zvlášť, můžete je nakopírovat. Pozor!! Pokud máte v jednotce kam chcete kopírovat již nějaké denní programy, budou přemazány a nahrazeny těmi, které tam kopírujete!! Postup: Z RJ 1 chcete nakopírovat programy do RJ 2. V okně Editace programů vyberete RJ1 (tj. ta za které budete kopírovat) a stiskněte tl. Copy Objeví se okno, ve kterém zatrhnete jednotku RJ2(tj. ta do které chcete kopírovat) a stisknete tl. Copy a programy se Vám nakopírují do RJ2 a přepíšou programy, které v RJ2 byly. Uložte stiskem tl. Uložit a exportujte do RJ, zobrazí se potvrzení, že zápis byl úspěšně proveden.

14 str. 14 VIII. Týdenní režim se dělí na základní a skupinový a zařazují se v něm časově teplotní programy do jednotlivých dnů v týdnu. Základní režim jsou programy, které zůstávají jako základní kameny časově teplotního režimu týdne, většinou se jednou nastaví a v průběhu provozu se nijak nemění. Skupiny jsou kompletní týdenní teplotní programy s vlastními názvy, které mohou překrýt programy základní. Vždy se ovšem jedná o týdenní režim. Postup: Na horní liště vyberte Režimy/ Týdenní Navolíme jednotku a druh zařízení: místnost, bojler nebo spínač Klepnutím levým tl. myši vybereme požadovaný program Klepnutím levým tl. myši vybereme místnost, bojler nebo spínač (adresu), kam chceme vybraný program zavést. Můžeme vybrat i více adres najednou, musíme přidržet tl. Ctrl a klepnout na další adresu 5. Klepnutím na tl. dne pro který chceme vybraný program - Např. Po - vložíme program do zvolených místností na Po 6. Dle potřeby kombinujte 7. Tl. Vše zavede do celého týdne stejný zvolený program 1. Přednastavení skupiny týdenních režimů 1. Klepnete pravým tl. myši na tabulku skupiny týdenních programů a vyberte Nový, zadáte nový název 2. Vyberte program a klepnutím na tl dne jej přednastavíte do paměti. Takto nastavíte celý týden Zde se provádí pouze přednastavení skupin, zadávání se provede pomocí tlačítka GROUP v Hlavním přehledu před názvy adres. Týdenní režimy uložíte stiskem tl. Uložit a exportujte do RJ, zobrazí se potvrzení, že zápis byl úspěšně proveden.

15 IX. str. 15 Cyklický (např. směnový provoz) Cyklický režim je podobný týdennímu, ale týden má pevně 7 dní, ale cyklickému režimu můžete navolit cyklus až 32 dní. Pokud jede souběžně týdenní a cyklický režim, je v provozu vždy ta vyšší požadovaná teplota. Doporučení: pokud je v provozu pouze cyklický režim, doporučujeme v tom týdenním zadat celodenní program s nízkou teplotou. V místnostech. kde by neměl mít cyklický režim vliv, zadejte program No Zadání cyklického režimu: 1. Vyberte jednotku a druh zařízení 2. Zvolte počet dnů cyklu 3. Vyberte místnost a program 4. Klepnutím na den, program zavedete. 5. Po zadání všech programů do místností provedeme export do jednotek. 6. Zobrazí se potvrzení, že zápis byl úspěšně proveden. X. Přehled režimů Zobrazení přehledu pouze pro čtení.

16 str. 16 XI. Skupiny se zadávají v okně Hlavní přehled přes tlačítko. Stiskněte tl. Skupina a v tabulce se objeví vlevo čtverečky, kde můžete provést zatržení. Vytvořte skupinu, kterou chcete zavést. Skupinové programy je nutné předem vytvořit, viz přednastavení skupiny týdenních režimů str. 12. XII. Překryvné programy 1. Lokální 1.1 Přednastavení lokálního programu zde se provádí přednastavení lokálních programů s ohledem na časové zavedení nebo zrušení daných programů pro danou místnost. Postup: 1. Vyberte jednotku a druh zařízení 2. Vyberte program 3. Nastavte čas zavedení nebo zrušení tohoto programu 4. Klepněte na vybranou místnost 5. Po nastavení programů pro všechny místnosti, kde chcete uložte a proveďte export 6. Zobrazí se potvrzení, že zápis byl úspěšně proveden.

17 1.2 str. 17 Rychlé nastavení lokálního programu Zde můžete okamžitě změnit lokální programy, zavedené i nezavedené v jednotlivých místnostech. 1.3 Rychlá změna programu 1. Vyberte místnost, kde chcete provést změnu 2. Klepněte na vybraný program 3. Objeví se okno, zda chcete změnit program, Potvrďte Ano 1.4 Zavedení programu do provozu 1. Vyberte místnost 2. Opětovným klepnutím zavedete nebo zrušíte lokální překryvný program Tip: Program je také možno zadat z hlavního přehledu přes zatržítko vlevo: Stiskněte tl. Lokální a v tabulce se Vám objeví vlevo čtverečky, kde můžete provést zatržení. Vyberte program, který chcete zavést a pak klepněte do čtverečku u místnosti, pro kterou chcete program zavést. Potom stiskněte tl. Zavřít Pozor: Program se zavádí okamžitě bez ohledu na dobu zahájení a ukončení.

18 str Globální Zde se nastavují programy pro jednotlivé místnosti. Chcete-li u některé místnosti ponechat týdenní nebo cyklický, popřípadě kombinovaný režim, zadejte program No. Můžete nastavit také dobu zavedení a ukončení programu, platí to pro celou jednotku. Postup: 1. Klepnutím na číslo jednotky v tabulce vyberete jednotku 2. V tabulce programů vyberte program a klepnutím na místnost jej zavedete 3. Pokud chcete nastavit čas zavedení Od a Do - zrušte zatržítko nezavádět a nastavte požadované datum a čas a dvojklikem na jednotku jej nastavíte do paměti 4. Přednastavená data exportujte do RJ 2.1 Zavedení globálních programů V rámečku zadání klepneme do čtverečku u dané RJ, objeví se zatržítko programy jsou zavedeny nebo odklikneme a zatržítko zmizí zrušíme zavedení. Pozor: Pokud jsou přednastaveny, aktivují se (deaktivují se) bez ohledu na dobu zahájení a ukončení.

19 3. str. 19 Dálkový Pro každou adresu můžete zadat jiný teplotní program. Aktivovat a deaktivovat jej můžete přepínačem např. při odchodu z domu nebo telefonicky (např. zařízení GSM Relé 2-12V) nebo můžete časově ovládat tento kontakt jako další adresu (využitím PTN.ČS + VS nebo PTN.ČVS-D). Postup: 1. Na horní liště zvolte Překryvné programy/dálkový a zobrazí se okno Překryvné programy kontaktu. 2. Zvolíte program v tabulce programů a klepnutím na název místnosti v 1. sloupci jej přidělíte konkrétní místnosti 3. Exportujte je do RJ 4. Letní V menu Překryvné programy/letní program Letní program je program s maximální prioritou, určený pouze pro prostorové termostaty ovládající termopohony, pouze ruční překryvný program má vyšší sílu. Letní program se netýká adres, které označíme jako jiný zdroj tepla. Letní program přeprogramuje požadovanou teplotu na 31,5 C a tím je dán pokyn otevřít radiátorový ventil hlavice je bez proudu, čímž se prodlužuje její životnost. Samozřejmě musí být vypnut zdroj tepla. Volíme 1. Zap zapneme letní program 1. vybereme zap 2. dotáže se nás to na den? 3. potvrdíme Ano 4. vybereme jednotku a potvrdíme OK 5. automaticky se provede Export do RJ 2. Vyp vypneme letní program 1. vybereme vyp 2. Bude zrušen letní režim 3. potvrdíme Ano 4. vybereme jednotku a potvrdíme OK 5. automaticky se provede Export do RJ

20 str Ruční překryvný program Pro každou adresu můžete zadat 2 teploty (pokud je to výkonový spínač, potom stav1 a stav2). Postup: 1. Na horní liště zvolte Překryvné programy/ruční a zobrazí se okno teploty pro ruční přepnutí. 2. Vyberte konkrétní ŘJ (pokud máte více než 1), zadejte tepl.1 a tepl.2 pro místnost v rozmezí teplot 6-31,5 C po 0,1 C pro bojler v rozmezí teplot 0-99 C po 1 C pro výkonový spínač stav zapnuto/vypnuto. 3. Dle adresy vyberte teplotu nebo ZAP/VYP a klepnutím na název adresy v levém sloupci zadejte konkrétní adrese. 4. Exportujte do RJ

21 XIII. str. 21 Spotřeba tepla Na horní liště vyberu Spotřeba Zobrazí se okno: Zvolíte řídící jednotku, a zobrazení buď průběžně nebo zadáte období od-do. V tabulce se Vám zobrazí přehled adres, jejich spotřeba a kód. Spotřeba tepla je to počet pětiminutovek (od posledního nulování), kdy byl dán pokyn otevřít radiátor. Okno opustíte tlačítkem Zavřít. Pozn. Pokud se Vám zobrazí hlášení Je třeba zadat Archivace Spotřeby. Postup: 1. Na horní liště klikněte na Načítání 2. Otevře se roletka, zde vyberte Nastavení a potom zatrhněte Archiv spotřeby 3. Potvrďte OK

22 str. 22 XIV. 1. Kotelna Kotel s ekvitermní regulací Na horní liště vyberu 5.linka/kotel s ekvitermní regulací Zobrazí se okno: 1. Zvolím RJ 2. Zobrazí se teplota kotle, venkovní teplota a požadovaná teplota 3. Venkovní teplotu a teplotu kotle můžete korigovat (doladit): teplotu venkovní 9,9 C po 0,1 C teplotu kotle 9 ۥ C po 1 C důvod: umístění teplotních čidel 4. Vyberte ekvitermní program, podle kterého chcete, aby kotel pracoval: programy 0-10 jsou předprogramovány firmou TRASCO programy 11 a 12 si můžete vytvořit sami. (do jednotlivých polí si vepište své teploty, které bude požadovat) 5. Exportujte do RJ Tip: Pokud chcete zvýšit teplotu otopné vody okamžitě jen na určitou dobu, použijte volbu vpravo nahoře: 1. zadáte čas startu 2. dobu trvání 3. teplotu, o kterou chcete navýšit teplotu kotle V posledním okýnku se vám bude odpočítávat čas do konce Vámi zadané změny.

23 2. str. 23 Čerpadlo s řízeným výkonem Na horní liště vyberu 5.linka/čerpadlo s řízeným výkonem Zobrazí se okno: Vyberte RJ a zobrazí se Vám informace, v jakém stavu se nachází Vaše čerpadlo: 1. zda je v provozu = svítí zeleně 2. v jaké poloze je přepínač na RON-D: pokud je v poloze trvale zapnuto svítí tlačítko žlutě a okno výkon je žluté a jsou tam zobrazena % výkonu pokud je v poloze trvale vypnuto tlačítko nesvítí a v okně výkon je 0 pokud je v poloze aut chová se dle programu - na obr. např. je v provozu a na 100% výkonu 3. Blokováno časem znamená, že v RON-D je pomocí jumperů nastaveno zpoždění 4,5 min (důvod: pokud je dán pokyn otevřít první radiátor čerpadlo počká 4,5 min na to než se 1. radiátor otevře) 4. PVA je počet místností, ve kterých je právě otevřen radiátor 5. CPA je celkový počet místností, které jsou řízeny systémem NEGAWATT, netýká se to adres s jiným zdrojem tepla 6. porucha komunikace červená signalizuje poruchu komunikace Jediné co zde můžete volit je po stisku tl. Výkon zobrazí se Vám okno: 1. zadáte RJ 2. zde zadáte místnosti, které budete chtít vytápět přednostně (důvod: velké místnosti, větší počet radiátorů, větší radiátory) 3. exportujte do RJ 4. automaticky se vrátíte do okna - čerpadlo s řízeným výkonem 5. Okno - čerpadlo s řízeným výkonem opustíte tl. Zavřít

24 str. 24 XV. 1. Načítání Termostaty Zobrazí se Vám okno: Zatrhněte číslo jednotky, která má komunikovat s PC a potvrďte OK Pokud chcete opustit okno, stiskněte Storno Pouze jednotky Proměnné Zobrazí se Vám okno: Zatrhněte číslo jednotky, která má komunikovat s PC a potvrďte OK Pokud chcete opustit okno, stiskněte Storno 2.2 Celou paměť Zobrazí se Vám okno: Zatrhněte číslo jednotky, která má komunikovat s PC a potvrďte OK Pokud chcete opustit okno, stiskněte Storno 2.3 Nastavení načítání Zde máte možnost si nastavit chování NEGAWATTu:

25 str. 25 V tab. Po startu navolte: Dotaz tzn. Po spuštění programu se Vás dotáže: Vy si můžete zvolit dle Vaší situace. Pokud zvolíte On-Line potom se Vás program neptá a provede komunikaci. Pokud zvolíte Off-Line - potom se Vás program neptá a komunikace neproběhne Také zde volíte Načítání Názvů: Dotaz tzn. Po spuštění programu se Vás dotáže: Vy si můžete zvolit dle Vaší situace. Pokud potvrdíte Ano načtou se z pevného disku, pokud dáte Ne načtou se z řídících jednotek Pokud zvolíte Z disku - potom se Vás program neptá a načte názvy z pevného disku Vašeho PC Pokud zvolíte Z jednotek - potom se Vás program neptá a načte názvy z řídících jednotek Dále zde navolíte, zda chcete Aktivovat pětiminutovou archivaci dat nebo hodinovou, popř. obě a archivaci spotřeby. viz Archivace spotřeby. XVI. 1. Archív Archív tabulka V tomto okně navolíte řídící jednotku a zobrazí se Vám seznam adres, a v tabulce stavy pokud klepnete na zkratky levým tl. myši zobrazí se Vám celý název. Můžete si vybrat zobrazení podle času nebo pozice Navolit období od - do (datum, hodiny, minuty) a stiskem tlačítka Načíst, se Vám načtou hodnoty. Také volíte mezi Archívem 5minutovým a hodinovým. Pokud zatrhnete tlačítko Průběžně a necháte toto okno otevřené, přidá se do ní po každé komunikaci další časová položka (buď po 5 minách nebo po hodině dle Vaší volby) V horní části okna je tl. Excel, které Vám umožní převod dat do tabulky v Excelu.

26 str. 26 Postup: Stiskněte tl. Excel a zobrazí se Vám okno: Tl. Export data exportujete do Excelu. 2. Poruchy komunikací Při otevření okna se Vám zobrazí prázdná tabulka, Vy zadáte Od do a stisknete tl. OK A tabulka načte Vámi požadované informace: Okno opustíte tl. Zavřít

27 str. 27 Nastavení 3. Korekce teplot - je možné volit korekci od 9,9 C do + 9,9 C. Postup: Zadejte řídící jednotku a zobrazí se Vám v tabulce seznam adres Navolíte velikost korekce Nyní přiřazujte zadanou korekci jednotlivým adresám, samozřejmě, každá adresa může mít jinou korekci nebo nulovou (dle potřeby) Stiskem tl. Export, exportujete Vámi zadané korekce do řídící jednotky a zobrazí se Vám okno: Zobrazí se Vám: 7. Potom se Vám zobrazí opět: Zatrhněte číslo řídící jednotky a potvrďte OK Zatrhněte číslo řídící jednotky a potvrďte OK 8. Zobrazí se Vám A korekce byly uloženy v paměti.

28 str Nastavení času Nastavení Můžete zvolit: a) Auto zápis tzn. čas a datum se přenese z PC do ŘJ Stiskněte Export a čas a datum bude exportován do RJ Automaticky se přepne do módu Čtení a zůstane tak, dokud nezavřeme okno nebo nezvolíme jiný zápis. b) Ruční zápis Zpřístupní se Vám pole a můžete zadat datum a čas A potom stiskněte Export a čas a datum bude exportován do RJ Automaticky se přepne do módu Čtení a zůstane tak, dokud nezavřeme okno nebo nezvolíme jiný zápis. c) Čtení čas a datum bude z RJ přenesen a zapsán vedle čísla příslušné RJ Zde se neprovádí Export, tl. Export je neaktivní Zůstane v módu čtení dokud nezavřeme okno nebo nezvolíme jiný zápis.

29 4.2 str. 29 Automatická synchronizace Po proběhnutí automatické synchronizace se zobrazí okno: 5. Instalace 5.1 Rozmístění PSSN Zatrhněte linky na kterých máte PSSN-D (PSSNS-D, PSSNK-D, PSSNKS-D, PSSNKSTD, PSSNST-D) a potom stiskněte tl. Export, pokud chcete data Exportovat do RJ Nebo stiskněte Storno a stránku opustíte. 5.2 Jiný zdroj tepla V tomto okně navolíte zatržením, které adresy mají jiný zdroj tepla. Tzn. Postup: Vyberte řídící jednotku Zvolte Linky 1,2 a zatrhněte adresy, které na těchto linkách mají jiný zdroj tepla Nyní vyberte Linku 3,4 a opět zatrhněte adresy, které na těchto linkách mají jiný zdroj tepla. Stiskněte tl. Export a data budou exportována do RJ. Nebo můžete stisknout tl. Nastavit automaticky a program to provede

30 str. 30 Instalace V tomto okně zadáváte obsazení jednotlivých linek pro konkrétní řídící jednotky. Postup: 1) Vyberte řídící jednotku 2) Do pole Linka 1 a adresa1 vepište název adresy 3) Zadejte, zda je tato adresa místnost- M je předvolena a nemusíte pro tu adresu již nic zadávat pokud je adresa bojler- B - klepněte levým tlačítkem myši na tl.m a písmeno se změní na B pokud je adresa časový spínač-s klepněte 2x levým tlačítkem myši na tl.m a písmeno se změní na S Takto vyplňte všechny Vaše adresy na linkách 1-4 4) Na lince 5 zatrhněte, zda máte kotel s ekvitermní regulací nebo s řízeným výkonem, čerpadlo s řízeným výkonem, popř. poruchovou jednotku 5) Nyní je vhodné toto nastavení uložit stiskněte tl. Uložit 6) Stiskněte tl. Export a data budou exportována do řídící jednotky Tl. Otevřít můžete si otevřít soubor, který jste si zde uložili Tl. Uvolnit zpřístupní Vám i ostatní RJ

31 5.3 str. 31 Starší verze NEGAWATT Vyhledáte adresář, ve kterém máte starší verzi software NEGAWATT a potvrdíte OK Filtr místností Názvy Postup: 1) Do jednotlivých polí napište názvy filtrů místností, které chcete využívat 2) Stiskněte tl. Export a data budou exportovány do RJ 6.2 Přiřazení V tomto okně se zobrazí seznam filtrů místností a seznam adres. Postup: 1) Vyberte např. filtr Kanceláře 2) V tabulce klepnutím levým tl. myši na danou adresu přiřadíte tuto adresu filtru Kanceláře 3) Stejně postupujte až si rozřadíte své adresy do jednotlivých filtrů 4) Nakonec stiskněte tl. Export a Vaše zařazení exportujte do RJ Potom můžete v různých přehledech využívat tyto filtry a Vaše údaje budou přehlednější

32 str Blokování ventilů Tuto funkci využijete, pokud budete chtít, aby některé místnosti byly přednostně vytápěny před bojlerem. Postup: 1) Zvolte RJ 2) Zatrhněte adresy, u kterých nechcete, aby byly blokovány 3) Pokud chcete využít i funkci, aby bojler neblokoval, tak jej zatrhněte 4) Stiskněte tl. Export a data budou exportována do RJ 8. Čas reverzace V tomto okně si zadáte den a čas, kdyby budou prováděna reverzace ventilů, tzn. ve Vámi zvolenou dobu se všechny zavřené ventily otevřou a otevřené zavřou. Je to prevence proti zamrznuti ventilů v jedné poloze. Postup: 1) Vyberte RJ a navolte den a čas reverzace 2) Pokud máte více RJ a chcete, aby pro každou RJ reverzace proběhla v jinou dobu, postupně zadejte den a čas pro každou jednotku 3) Pokud chcete, aby reverzace proběhla najednou pro všechny jednotky, zatrhněte tuto možnost 4) Stiskněte tl. Export a data budou exportována do RJ 9. Zvýraznit Zde si dle vlastní úvahy navolte zatržením, zda chcete zvýraznit Teploty Stav Tlačítka Toto zvýraznění se projeví na hlavní obrazovce.

33 XVII. 1. str. 33 Servis Service form slouží pro servis software NEGAWATT Pouze pro potřeby servisní organizace 2. Poruchy na této stránce v levé tabulce vidíte přehled Aktivních poruch, včetně jejich kódů. vysvětlení kódu: 2/5L/2.řídící jednotka 2/5. linka/ 2 kotel s ekvitermní regulací a v pravé tabulce se zobrazí počet poruch komunikací s jednotlivými prostorovými termostaty Pokud chcete vynulovat počet poruch komunikací stiskněte tl. Nulovat a objeví se Vám okno: Zatrhněte řídící jednotku, kterou chcete nulovat a potvrďte Ok, potom se Vám zobrazí okno, že zápis proběhl úspěšně. Okno se samo zavře, pokud jej znovu otevřete, bude pravá tabulka prázdná, Levá zůstane nezměněna. Opustit okno Poruchy můžete tl. Zavřít.

34 str Zrušit časy 3.1 Lokální program - tzn., že se vymažou začátky a konce všech přeprogramovaných lokálních programů pro Vámi vybranou řídící jednotku Upozornění: Pokud nějaký lokální program probíhá v okamžiku zrušení, tento bude probíhat až do okamžiku, kdy jej ukončíte. Chcete-li zrušit čas všech lokálních programů, zobrazí se Vám okno: Vyberete řídící jednotku, u které chcete zrušit začátky a konce všech lokálních programů a potvrdíte Ok. V této volbě nelze provést výběr lokálních programů, které chcete zrušit. 3.2 Globální program - tzn., že se vymaže začátek a konec všech přeprogramovaných programů Globálního programu pro Vámi vybranou řídící jednotku Upozornění: Pokud Globální program probíhá v okamžiku zrušení, tento bude probíhat až do okamžiku, kdy jej ukončíte. Chcete-li zrušit čas všech programů Globálního programu, zobrazí se Vám okno: Vyberete řídící jednotku, u které chcete zrušit začátek a konec programů Globálního programu a potvrdíte Ok. V této volbě nelze provést výběr programů, které chcete zrušit Načíst Archív (přepis) Pokud se Vám nezdají hodnoty zobrazené v Archívu, potom proveďte přepis archivu a data se Vám znovu načtou správně. 4.2 Spotřeba (přepis) Pokud se Vám nezdají hodnoty spotřeby zobrazené v okně spotřeb, potom proveďte přepis spotřeb a data se Vám znovu načtou správně.

35 5. str. 35 Nulovat spotřeby Pokud potřebujete vynulovat spotřeby zobrazí se Vám okno: Pokud potvrdíte Ano zobrazí se Vám okno: Vložte kód 1234 potvrďte OK a spotřeby budou vynulovány Deaktivovat Skupiny Deaktivujete Skupiny, zobrazí se Vám okno: Pokud nechcete provést, stiskněte Ne. Pokud potvrdíte Ano, potom se Vám zobrazí okno: Pokud stisknete OK proběhne deaktivace Skupin. Pokud zvolíte Storno, deaktivace neproběhne 6.2 Lokální Deaktivujete Lokální program, zobrazí se Vám okno: Pokud nechcete provést, stiskněte Ne. Pokud potvrdíte Ano, potom se Vám zobrazí okno: Pokud stisknete OK proběhne deaktivace Lokálních programů.. Pokud zvolíte Storno, deaktivace neproběhne

36 str Zámek je vhodné použít v objektech, kde je jeden majitel, ale více uživatelů, kteří mohou ovládat pouze své adresy. Umožňuje cíleně znepřístupnit některé nabídky menu software NEGAWATT2 tak, aby byla zachována správná funkce software NEGAWATT2, který je užíván více účastníky. 7.1 Zadání hesla Při instalaci je předprogramováno heslo trasco.

37 str. 37 Vepište heslo trasco do pole a potvrďte OK Blokování menu se stane aktivním a je Vám také nabídnuta možnost zadat nové heslo Stiskněte tlačítko Nové heslo a rozbalí se Vám nabídka do 1. pole nové heslo vepište nové heslo a do 2. pole jej vepište pro ověření, stiskněte OK a vyčkejte až se Vám zobrazí okno, že zápis proběhl úspěšně a nyní je Vámi zadané heslo platné. Potvrďte Ok.

38 str. 38 V tomto okně můžete dle potřeby zablokovat některé volby a potvrdit OK V tomto okně můžete uložit blokování menu: pokud zvolíte Ano toto nastavení se uloží a promítne se do nastavení NEGAWATTu u všech účastníků. pokud zvolíte Ne toto nastavení platí jen pro toto PC a jen po dobu otevření NEGAWATTu. Pokud jej zavřete a znovu otevřete bude tam původní nastavení. Po zablokování hlavní obrazovka vypadá takto: Po zadání hesla je samozřejmě možné blokování měnit nebo uvolnit celou nabídku.

39 7.2 str. 39 Zobrazení pouze vybraných adres kombinace funkce Zámku a Výběru adres Kombinace funkce zámku s výběrem nám umožní nastavit zobrazení pouze těch adres, které patří danému nájemníkovi. Tzn., že nájemník uvidí pouze svoje adresy. Postup: 1) Naprogramujeme Denní programy, nastavíme 5. linku a vše co je potřebné pro funkci systému NEGAWATT 2) Vložíme nové heslo a zablokujeme Filtr, Program, 5. linku, Nastavení a Servis a toto nastavení uložíme, tím se promítne do nastavení všech uživatelů NEGAWATTu. 3) Nyní musíme u jednotlivých nájemníků na jejich PC nastavit konkrétní adresy, které budou moci ovládat: a) Klepneme na Zámek, vložíme heslo a odblokujeme Filtr a Nastavení a toto nastavení neuložíme a proto všichni ostatní mají Filtr a Nastavení zablokované. b) Na horní liště klepneme na Nastavení, potom vybereme Filtr místností a klepneme na Výběr zobrazí se nám okno, kde zatrhneme adresy, které patří danému uživateli, c) potvrdíme OK a okno se zavře. d) Nyní na horní liště klepneme na Filtr a potom na Výběr, na hlavní obrazovce se zobrazí pouze adresy, které jsme zahrnuli do výběru e) Teď zavřeme NEGAWATT2 a při novém otevření budou opět Filtr i Nastavení blokované a na hlavní obrazovce se zobrazí pouze adresy námi zahrnuté do Výběru.

40 str. 40 f) Také spotřeby se zobrazí pouze pro námi vybrané adresy, tzn. na horní liště klepneme na Spotřeby a zobrazí se nám přehled spotřeb pro námi vybrané adresy g) Můžeme si také prohlédnout Archiv pro vybrané adresy, klepneme na horní liště na Archiv a potom na Tabulku a zobrazí se Vám přehled:
