1 Návod k obsluze Øídící pøijímaè AV Model è. SA-BX500 Milý zákazníku Dìkujeme za to, že jste si zakoupil tento výrobek. Pøeètìte si pozornì tento návod døíve, než se rozhodnete tento výrobek zapojit, zapnout èi provést jeho nastavení. Ponechejte si prosím tento návod pro budoucí potøebu. EG Cz -1R H0508SW1068

2 Sledování domácího kina je nyní tak snadné! A B Pøipojení Doposud... Bylo nutno používat mnoho rùzných kabelù. S SA-BX500! Jednoduché pøipojení pomocí 2 kabelù HDMI a 1 stereofonního kabelu! Další možnosti pøipojení. Nastavení Doposud... Ruèní nastavení pro každý reproduktor. S SA-BX500! Díky automatickému nastavení reproduktorù je nastavení snadnìjší ( strany 24, 25). Musíme nastavit reproduktory... Je to složité. VIERA ink Systémy domácího kina døíve vyžadovaly spuštìní více zaøízení. Pøipojíte-li jednotku k televizoru (VIERA) a DVD rekordéru (DIGA) kompatibilnímu s funkcí VIERA ink Pro sledování domácího kina staèí stisknout jedno tlaèítko ( strany 32, 33). Domácí kino zaèíná. Pøehrávání jedním dotykem. Vychutnejte si bohatý prostorový zvuk ze všech pøipojených reproduktorù!! Jak mùžete sledovat Stisknìte tlaèítko televizi s prostorovým zvukem? SURROUND na pøístroji na Pøipojení a nastavení je dokonèeno. Výstup televizoru je dvoukanálový stereo zvuk a pro audio výstup lze použít jen dva pøední reproduktory. dálkovém ovladaèi pro poslech prostorového zvuku ( strany 28, 29). Výbornì!! Nyní mùžete sledovat televizi s prostorovým zvukem. 2

3 Obsah Pøed použitím pøístroje Sledování domácího kina je nyní tak snadné!... 2 Bezpeènostní opatøení... 5 Dodávané pøíslušenství... 6 Ovládací prvky... 6 Zaèínáme Krok 1 Umístìní reproduktorù... 9 Krok 2 Pøipojení reproduktorù Krok 3 Pøipojení televizoru a pøehrávaèe blu-ray diskù/dvd Krok 4 Sledování televizoru nebo DVD Pøíprava Pøipojení Základní pøipojení Pøipojení kabelu ke konektorùm videa a audio (Pøipojení zaøízení bez konektoru HDMI) Pøipojení zaøízení pomocí konektoru HDMI Pøipojení kabelu ke konektorùm pro S-video a audio.. 18 Pøipojení kabelù ke konektorùm komponentù a audio zaøízení Další pøipojení Poslech analogového zvuku Poslech analogového zvuku vysoké kvality (8kanálové pøipojení) Pøipojení k pøehrávaèi disku CD Pro pøipojení jednotky pro záznam audia èi obrazu Pøipojení videokamery nebo herní konzoly Pøipojení dalších reproduktorù Pøipojení reproduktoru typu bi-wire Pøipojení druhého páru èelních reproduktorù (SPEAKERS B).. 22 Poslech audio záznamu bezdrátovì pomocí SH-FX Pøipojení antén Nastavení reproduktoru kalibraèním mikrofonem Základní funkce Sledování domácího kina Základní pøehrávání Použití bezdrátových reproduktorù pro prostorový zvuk s SH-FX Pro 7.1kanálové pøehrávání pomocí 2 sad SH-FX Používáte-li bezdrátové reproduktory v jiné místnosti (MUTI ROOM) Použití SPEAKERS B Pøehrávání s 8kanálovým analogovým pøipojením Poslech pøes reproduktory televizoru Prostorové pøehrávání v režimu 7.1kanálù Provoz pøístroje Poslech prostorového zvuku Dolby Pro ogic NEO: Regulace zvukového pole SFC (Sound Field Control) Zvukové pole Dálkové ovládání zvukových efektù Nastavení režimu Dolby Pro ogic MUSIC Nastavení režimu NEO:6 MUSIC Praktické funkce Nastavení hlasitosti reproduktorù Doèasné ztišení reproduktorù Zobrazení aktuálního stavu Použití funkce VIERA link HDAVI Control TM Sledování domácího kina pomocí jednotlaèítkových operací.. 33 Použití nabídky pro nastavení zvuku Nastavení hlasitosti reproduktoru Nastavení basù Nastavení výšek Vyvážení hlasitosti èelních reproduktorù Zmìna zvukového výstupu (duální program) Èistý poslech pøi nízké hlasitosti Použití režimu whisper mode surround Použití nabídky pro nastavení Základní funkce Nastavení jasu displeje Použití èasovaèe spánku Nastavení reproduktorù a jejich velikostí Nastavení vzdáleností Nastavení lowpassfiltru Zmìna automatického nastavení reproduktorù Obnovení standardního nastavení reproduktorù Nastavení polarity jinak než podle automatického nastavení...38 Nastavení vysokofrekvenèní kvality zvuku pomocí nastavení frekvenèní odezvy Nastavení funkce bi-wire Zmìna impedance pøedního reproduktoru Zmìna nastavení vstupu Nastavení umístìní pro prostorové reproduktory Nastavení bezdrátových reproduktorù Nastavení vstupních signálù Nastavení úrovní vstupu pro externí koncovky Omezení pøíkonu v pohotovostním režimu (režim úspory) Nastavení funkce VIERA ink na OFF vypnuto Pøepínání útlumového èlánku Nastavení doby zpoždìní zpoždìní audio výstupu v pøípadì, kdy se obraz opožïuje za zvukem TV (televizorù) Zmìna zobrazení hlasitosti Reset (obnova standardního nastavení) Použití sluchátek Nahrávání Dálkové ovládání televizoru, DVD rekordéru atd Dálkové ovládání televizoru, kabelové spojky a satelitního pøijímaèe Použití dvou nebo více zaøízení Panasonic (minivìž, zesilovaè, AV atd.) Dálkové ovládání rekordéru DVD Dálkové ovládání pøehrávaèe blu-ray diskù/dvd Zadání kódu k ovládání jiného zaøízení Poslech rádia adìní pøedvoleb Automatické nastavení pøedvoleb Ruèní nastavení pøedvoleb Poslech pøedvolených stanic (pomocí vzdáleného ovládání)...46 Ruèní ladìní Pøímé ladìní pomocí èíslovaných tlaèítek Použití pøístroje Použití dálkového ovladaèe Omezení pøílišného šumu Nastavení kroku ladìní v pásmu AM Vysílání RDS Zmìna zobrazení Zobrazení PTY (typ programu) Pøehrávání ipodu pomocí tohoto pøístroje Pøehrávání hudby zaznamenané na ipodu Referenèní informace Jiné informace Glosáø Technické údaje Chybová hlášení Postup pøi odstraòování problémù Údržba Pøed použitím pøístroje Sledování domácího kina je nyní tak snadné!/obsah 3

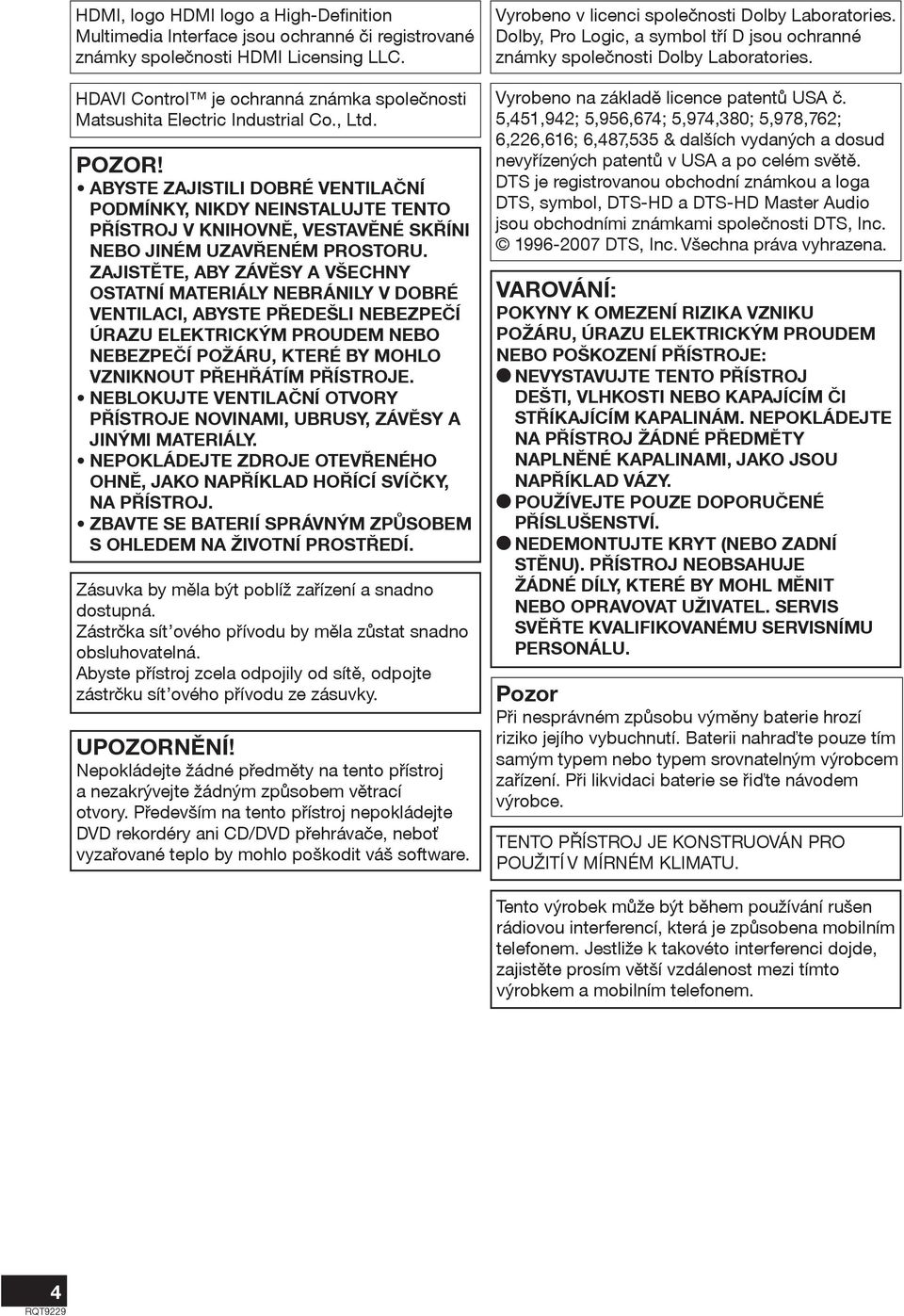

4 HDMI, logo HDMI logo a High-Definition Multimedia Interface jsou ochranné èi registrované známky spoleènosti HDMI icensing C. HDAVI Control je ochranná známka spoleènosti Matsushita Electric Industrial Co., td. POZOR! ABYSTE ZAJISTII DOBRÉ VENTIAÈNÍ PODMÍNKY, NIKDY NEINSTAUJTE TENTO PØÍSTROJ V KNIHOVNÌ, VESTAVÌNÉ SKØÍNI NEBO JINÉM UZAVØENÉM PROSTORU. ZAJISTÌTE, ABY ZÁVÌSY A VŠECHNY OSTATNÍ MATERIÁY NEBRÁNIY V DOBRÉ VENTIACI, ABYSTE PØEDEŠI NEBEZPEÈÍ ÚRAZU EEKTRICKÝM PROUDEM NEBO NEBEZPEÈÍ POŽÁRU, KTERÉ BY MOHO VZNIKNOUT PØEHØÁTÍM PØÍSTROJE. NEBOKUJTE VENTIAÈNÍ OTVORY PØÍSTROJE NOVINAMI, UBRUSY, ZÁVÌSY A JINÝMI MATERIÁY. NEPOKÁDEJTE ZDROJE OTEVØENÉHO OHNÌ, JAKO NAPØÍKAD HOØÍCÍ SVÍÈKY, NA PØÍSTROJ. ZBAVTE SE BATERIÍ SPRÁVNÝM ZPÙSOBEM S OHEDEM NA ŽIVOTNÍ PROSTØEDÍ. Zásuvka by mìla být poblíž zaøízení a snadno dostupná. Zástrèka sít ového pøívodu by mìla zùstat snadno obsluhovatelná. Abyste pøístroj zcela odpojily od sítì, odpojte zástrèku sít ového pøívodu ze zásuvky. UPOZORNÌNÍ! Nepokládejte žádné pøedmìty na tento pøístroj a nezakrývejte žádným zpùsobem vìtrací otvory. Pøedevším na tento pøístroj nepokládejte DVD rekordéry ani CD/DVD pøehrávaèe, neboť vyzaøované teplo by mohlo poškodit váš software. Vyrobeno v licenci spoleènosti Dolby aboratories. Dolby, Pro ogic, a symbol tøí D jsou ochranné známky spoleènosti Dolby aboratories. Vyrobeno na základì licence patentù USA è. 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535 & dalších vydaných a dosud nevyøízených patentù v USA a po celém svìtì. DTS je registrovanou obchodní známkou a loga DTS, symbol, DTS-HD a DTS-HD Master Audio jsou obchodními známkami spoleènosti DTS, Inc DTS, Inc. Všechna práva vyhrazena. VAROVÁNÍ: POKYNY K OMEZENÍ RIZIKA VZNIKU POŽÁRU, ÚRAZU EEKTRICKÝM PROUDEM NEBO POŠKOZENÍ PØÍSTROJE: * NEVYSTAVUJTE TENTO PØÍSTROJ DEŠTI, VHKOSTI NEBO KAPAJÍCÍM ÈI STØÍKAJÍCÍM KAPAINÁM. NEPOKÁDEJTE NA PØÍSTROJ ŽÁDNÉ PØEDMÌTY NAPNÌNÉ KAPAINAMI, JAKO JSOU NAPØÍKAD VÁZY. * POUŽÍVEJTE POUZE DOPORUÈENÉ PØÍSUŠENSTVÍ. * NEDEMONTUJTE KRYT (NEBO ZADNÍ STÌNU). PØÍSTROJ NEOBSAHUJE ŽÁDNÉ DÍY, KTERÉ BY MOH MÌNIT NEBO OPRAVOVAT UŽIVATE. SERVIS SVÌØTE KVAIFIKOVANÉMU SERVISNÍMU PERSONÁU. Pozor Pøi nesprávném zpùsobu výmìny baterie hrozí riziko jejího vybuchnutí. Baterii nahraïte pouze tím samým typem nebo typem srovnatelným výrobcem zaøízení. Pøi likvidaci baterie se øiïte návodem výrobce. TENTO PØÍSTROJ JE KONSTRUOVÁN PRO POUŽITÍ V MÍRNÉM KIMATU. Tento výrobek mùže být bìhem používání rušen rádiovou interferencí, která je zpùsobena mobilním telefonem. Jestliže k takovéto interferenci dojde, zajistìte prosím vìtší vzdálenost mezi tímto výrobkem a mobilním telefonem. 4

5 Bezpeènostní opatøení Umístìní Umístìte jednotku na rovné místo chránìné pøed pøímým sluneèním svitem, vysokými teplotami, vysokou vlhkostí a zvýšenými vibracemi. Tyto podmínky by mohly zpùsobit poškození krytu a dalších souèástí a zkrátit životnost jednotky. Nepokládejte na jednotku tìžké pøedmìty. Napìtí Nepoužívejte vysokonapìťové zdroje. Mùže dojít k pøetížení jednotky a vzniku požáru. Nepoužívejte zdroje stejnosmìrného napìtí. Zkontrolujte peèlivì zdroj napìtí, používáteli jednotku na lodi nebo na jiném místì, kde se používá stejnosmìrné napìtí. Ochrana síťového vedení Ujistìte se, zda je správnì pøipojen síťový kabel a zda není poškozen. V pøípadì nesprávného pøipojení èi poškození vedení hrozí nebezpeèí vzniku požáru èi úrazu el. proudem. Za vedení netahejte, neohýbejte je a nepokládejte na nìj tìžké pøedmìty. Pøi odpojování ze zdi vidlici pevnì uchopte. Pøi násilném tahání el. vedení hrozí nebezpeèí úrazu el. proudem. Nedotýkejte se vidlice mokrýma rukama. Hrozí nebezpeèí úrazu el. proudem. Cizí pøedmìty Chraòte jednotku pøed vniknutím kovových pøedmìtù. Hrozí nebezpeèí úrazu el. proudem èi nefunkènosti. Zabraòte vylití tektin do pøístroje. Hrozí nebezpeèí úrazu el. proudem èi nefunkènosti. V pøípadì vylití tekutiny jednotku odpojte od pøívodu el. proudu a obraťte se o pomoc na svého prodejce. Nevstøikujte prostøedky k hubení hmyzu na jednotku nebo do ní. Obsahují hoølavé plyny, které by mohly v pøípadì vstøíknutí do jednotky vzplanout. Opravy Nepokoušejte se opravit tuto jednotku vlastními silami. Dojde-li k pøerušení zvuku, pøestanou-li svítit kontrolky, objeví-li se kouø èi jakýkoli jiný problém, který není øešen v tomto návodu, odpojte pøívod el. energie a obraťte se s žádostí o pomoc na svého prodejce èi autorizované servisní støedisko. V pøípadì manipulace neoprávnìnou osobou hrozí nebezpeèí úrazu el. proudem èi poškození jednotky. Životnost mùžete prodloužit tím, že v pøípadì dlouhodobého nepoužívání jednotku odpojíte od pøívodu el. proudu. Pøed použitím pøístroje Bezpeènostní opatøení 5

6 MUTI CH PROCESSING TrueHD D+ DTS-HD MUTI CH PCM BI-AMP WIREESS READY SURROUND M.ROOM Dodávané pøíslušenství Zkontrolujte si a oznaète pøíslušenství tvoøící souèást dodávky. 1 Kabel síťového vedení 1 vnitøní anténa FM 1 rámová anténa AM 1 Kalibraèní mikrofon 2 baterie 1 dálkový ovladaè (N2QAKB000070) 1 Pøední krytka konektorù Ovládací prvky Pøístroj Svítí pøi pøehrávání disku prostøednictvím multikanálového formátu PCM. Svítí pøi pøehrávání disku prostøednictvím audio formátu s vysokým rozlišením, napø. Blu-ray. Svítí pøi použití následujících nastavení pro multikanálové pøehrávání Pøi pøehrávání vícekanálových zdrojù Pøi použití efektù prostorového zvuku pro dvoukanálové zdroje, atd. Indikátor pohotovostního režimu [^] Je-li pøístroj zapojen do elektrické zásuvky, v pohotovostním režimu tento indikátor svítí a po zapnutí pøístroje zhasne. Pøepínaè pohotovostního režimu/zapnutí [8] Stisknutím se pøístroj pøepne mezi provozním a pohotovostním režimem. V pohotovostním režimu pøístroj stále spotøebovává malé množství energie. Pøipojení sluchátek ( strana 41) Pøipojení kalibraèního mikrofonu ( strana 24) Pøipojení videokamery atd. ( strana 21) SETUP MIC SURROUND SPEAKERS A SPEAKERS B AUX S VIDEO VIDEO - AUDIO - R Svítí pøi aktivaci režimu BI-AMP ( strana 51) Pro zapnutí a vypnutí pøehrávání s prostorovým zvukem (indikátor se pøi pøehrávání s prostorovým zvukem rozsvítí.) ( strana 29) Rozsvítí se, je-li možné používat digitální vysílaè (SH-FX67) INPUT SEECTOR AUTO SPEAKER SETUP RETURN -SETUP OK _ TUNE VOUME + Výbìr vstupních zdrojù ( strany 15, 26 a 41) Nastavení hlasitosti ( strany 15, 26 a 41) adìní rádia a výbìr pøedvolených stanic ( strana 47) Pro funkce SETUP ( strana 36) Svítí pøi automatickém nastavení reproduktoru ( strana 24) Výbìr èelních reproduktorù ( strany 24, 26 a 27) Displej Svítí v režimu smíšeného 2kanálového zvuku ( strany 27, 41 a 51) Zobrazení funkcí rádia 2CH MIX SPEAKERS BI-WIRE A B TUNED Zobrazení používaných èelních reproduktorù ( strany 15, 24, 26 a 27) Po nastavení èasovaèe spánku se rozsvítí ( strana 37) MONO ST RDS PS PTY M Zobrazení obecných údajù SEEP Zobrazení funkcí jednotky m khz MHz DIGITA INPUT PCM DTS 96/24DTS-ES DIGITA EX EX Indikátory frekvence jednotky Svítí pøi výbìru funkce PCM FIX ( strana 39) Svítí, pokud je zapojen odpovídající digitální zdroj ( strana 50) 6

7 DTS-HD SPEAKERS A MUTI CH PCM BI-AMP SPEAKERS B AUX S VIDEO VIDEO - AUDIO - R WIREESS READY SURROUND M.ROOM INPUT SEECTOR AUTO SPEAKER SETUP RETURN -SETUP OK _ TUNE VOUME + Zadní panel Reproduktor koncovka ( strany 10, 11 a 22) Koncovka HDMI ( strany 13, 17 a 32) Koncovka S video ( strany 18 a 21) Pøed použitím pøístroje R FRONT A FRONT FRONT B B CENTER SURROUND SURROUND BACK BACK CENTER F HF BI-WIRE R R R A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER) AC IN~ Pøívod støídavého napìtí ( strany 12 a 13) SPEAKERS Vìtrací otvor (chladicí ventilátor) Dálkový ovladaè Hlavní vypínaè Výbìr vstupních zdrojù ( strany 26 a 41) Pøepínání FM a AM ( strany 46 a 47) Pro vstupní kanály Televizor, kabelová spojka a satelitní pøijímaè ( strana 42) DVD rekordér ( strana 43) Rádio ( strana 46) Pro výbìr skladby nebo kapitoly DVD rekordér ( strana 43) Pøehrávaè blu-ray diskù/ DVD ( strana 44) Pro nastavení frekvencí ( strana 47) Pro potvrzení výstupu do reproduktorù ( strana 14)/ Pro automatické nastavení reproduktorù ( strany 24 a 25)/Nastavení hlasitosti reproduktoru ( strana 31) Poslech prostorového zvuku ( strany 28 až 30) (6-16 Ω EACH SPEAKER) Konektor komponentù ( strana 19) INPUT SEECTOR DIRECT NAVIGATOR TOPMENU AV SYSTEM T ONE TO TV FM/AM CABE SAT SKIP UCH PA AY A ONE TOUCH PAY OPTION PORT SETUP R Y PB PR OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO AUDIO S VIDEO OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME CENTER VIDEO IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV RECORDER DVD PAYER BD/DVD ANAOG 8CH CH VO DIRECT TUNING 0 DISC -/-- DRIVE SEECT MUTING SEARCH/SOW STOP PAUSE PAY OPTION OK FUNCTIONS RETURN SURROUND AUTO SOUND TV OFF TEST MENU NEO : 6 DISPAY VO SFC MUSIC MOVIE TV/AV Konektor pro video ( strany 12, 16 a 21) Zapnutí a vypnutí vstupního zdroje Zapnutí zdroje/ Zapnutí režimù dálkového ovládání ( strany 42 až 45) Pøehrávání 8 kanálových zdrojù ( strana 27) Pro volbu kanálu Televizor, kabelová spojka a satelitní pøijímaè ( strana 42) DVD rekordér ( strana 43) Rádio ( strana 46) Pro nastavení hlasitosti ( strany 14, 15, 26 a 41) Doèasné ztišení reproduktoru ( strana 31) Pro použití dalšího vybavení ( strany 33 a 42 až 44) Pro použití SOUND MENU ( strany 34 a 35)/SETUP ( strana 36) Výbìr SOUND MENU ( strany 34 a 35) Sledování televizoru ( strana 42) Zmìna displeje ( strany 31 a 48) Pøehrávání ipodu ( strana 49)/vstup do nabídky SETUP ( strana 36) Konektor pro audio ( strany 11, 12, 13, 16 a 18 až 21) Krok 4 (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN DC OUT 5V 500mA MAX OPTION V 1 OUT SUBWOOFER OOP ANT GND 75 Ω OOP EXT FM ANT AM ANT Konektor pro anténu ( strana 23) Baterie Otevøete stiskem západky. Konektor pro digitální vstup ( strany 16, 18, 19, 20 a 32) Konektor pro volitelné zaøízení ( strana 49) Baterie vložte tak, aby póly (( a )) odpovídaly znaèkám v dálkovém ovladaèi. Nepoužívejte dobíjecí baterie. Nevystavujete vysokým teplotám ani otevøenému ohni. Neodkládejte baterie v automobilu na místì vystaveném pøímému sluneènímu záøení po delší dobu pøi zavøených dveøích a oknech. Použití Èidlo signálu dálkového ovladaèe Digitální vysílaè ( strana 23) (R6/R6, AA) Pøi zavírání nasaïte nejprve tuto stranu a teprve potom zaklapnìte druhou. Pøibližnì do 7 metrù, pokud sedíte èelnì pøed èidlem signálu (pøesná vzdálenost závisí na úhlu). Okénko vysílaèe Pozor Mezi snímaè signálu a dálkový ovladaè neumisťujte žádné pøedmìty. Snímaè signálu by nemìl být vystaven pøímému sluneènímu záøení ani silnému svìtlu záøivek. Okénko vysílaèe a èidlo pøístroje chraòte pøed prachem. Pøi umístìní pøístroje do skøínky Dosah dálkového ovladaèe se mùže snížit v závislosti na tloušťce èi tónování sklenìných dvíøek televizního stolku. Dodávané pøíslušenství/ovládací prvky 7

8 Zaèínáme Tento oddíl Vás provede snadným a jednoduchým nastavením vašeho domácího kina. Viz níže uvedené kroky. Kroky 1 až 4 pøedstavují jednotlivé kroky od koupì jednotky až po sledování domácího kina. Pøed jakýmkoli propojováním všechna zaøízení vypnìte. Periferní zaøízení se prodávají samostatnì, není-li uvedeno jinak. Chcete-li pøipojit zaøízení, pøeètìte si pøíslušné návody k obsluze. Krok 1 Umístìní reproduktorù ( strana 9) Správným umístìním reproduktorù dosáhnete nejlepší kvality zvuku. Krok 2 Pøipojení reproduktorù ( strany 10 až 11) Reproduktory mùžete nainstalovat a pøipojit v nastavení 7.1 kanálù. Krok 3 Pøipojení televizoru a pøehrávaèe blu-ray diskù/dvd ( strany 12 až 13) Mùžete snadno sledovat obraz a zvuk vysoké kvality. Krok 4 Sledování televizoru nebo DVD ( strany 14 až 15) Mùžete sledovat televizor a pøehrávat DVD disky s prostorovým zvukem. 8

9 Krok 1 Umístìní reproduktorù Na tomto pøístroji je možno pøehrávat 5.1, 6.1, 7.1 atd. kanálù. Na této stranì naleznete informace o nastavení reproduktoru pro 7.1kanálové pøehrávání. Ideálním umístìním je poloha každého reproduktoru (s výjimkou subwooferu) ve stejné vzdálenosti od pozice posluchaèe èi diváka. Nemùžete-li reproduktory umístit ve stejné vzdálenosti, zmìøte skuteènou vzdálenost mezi každým z pøipojených reproduktorù a pozicí posluchaèe èi diváka a proveïte kroky podle pokynù v èásti Nastavení vzdáleností ( strana 37) nebo proveïte kroky podle pokynù v èásti Nastavení reproduktoru kalibraèním mikrofonem ( strany 24 a 25). Pøíklad: Èelní reproduktory (2), støedový reproduktor (1), prostorové reproduktory (2), zadní prostorové reproduktory (2) a subwoofer (1) A - H na zobrazení níže, odpovídá oznaèení A - H v Pøipojení reproduktorù ( strany 10 a 11). C Støedový reproduktor B Èelní reproduktor (levý) A Èelní reproduktor (pravý) D Prostorový reproduktor (pravý) Zaèínáme Umístìní reproduktorù H Aktivní subwoofer F Zadní prostorový reproduktor (pravý) E Prostorový reproduktor (levý) G Zadní prostorový reproduktor (levý) Èelní reproduktory ( A pravý, B levý) Umístìte je vlevo a vpravo od televizoru do úrovni sedícího posluchaèe tak, aby byla dobrá spojitost mezi obrazem a zvukem. C Støedový reproduktor Umístìte jej pod støed televizoru nebo nad nìj. Nebudete-li instalovat centrální reproduktor, bude jeho signál rozdìlen a pøenášen z èelních reproduktorù. Prostorové reproduktory ( D pravý, E levý) Umístìte je po stranì nebo mírnì za místo poslechu-sledování. Nebudete-li instalovat prostorové reproduktory, bude jejich signál rozdìlen a pøenášen z èelních reproduktorù. Zadní prostorové reproduktory ( F pravý, G levý) Umístìte je za místo poslechu-sledování, zhruba 1 metr nad úroveò hlavy posluchaèe. Nebudete-li instalovat žádný zadní prostorový reproduktor, bude jeho/jejich signál rozdìlen a pøenášen z prostorových reproduktorù nebo èelních reproduktorù. H Aktivní subwoofer Aktivní subwoofer lze umístit kamkoli v pøimìøené vzdálenosti od televizoru. Namiøte všechny reproduktory na místo poslechu-sledování. 9

10 CO Krok 2 Pøipojení reproduktorù 1 Kroucením sejmìte vinylové kryty z koncù vodièù kabelù reproduktoru. 2 Pøipojení kabelu reproduktoru Koncovky reproduktorù Kabely reproduktorù pøipojte správnì ke koncovkám a zkontrolujte levou a pravou stranu i ( a ). Nesprávné pøipojení mùže zpùsobit problémy pøístroje. Kabely reproduktoru nezkratujte. Mohlo by dojít k jejich poškození. A Èelní reproduktor (pravý) B Èelní reproduktor (levý) C Støedový reproduktor FRONT A F R BI-WIRE CENTER CENTER Zadní panel FRONT A FRONT FRONT B B CENTER CENTER SURROUND SURROUND BACK BACK F HF BI-WIRE R R R R OUT Y A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER) SPEAKERS (6-16 Ω EACH SPEAKER) PB Impedance reproduktorù Èelní A: 4 až 16 Ω Støed: 6 až 16 Ω Prostorový: 6 až 16 Ω Zadní prostorový: 6 až 16 Ω AC IN~ PR OUT IN (BD/ TV MONITOR (DVD RECORDER) DVD 1 CE R IN SUB CD 10 Po pøipojení nového reproduktoru nezapomeòte provést kroky podle Nastavení reproduktoru kalibraèním mikrofonem ( strany 24 a 25). Pøi pøipojení reproduktorù s impedancí 4 Ω je nutno zvolit v Zmìna impedance pøedního reproduktoru možnost 4 OHMS, viz strana 38.

11 Propojovací kabel Kabel reproduktoru (není souèástí) Monofonní propojovací kabel (není souèástí) Zaèínáme D Prostorový reproduktor (pravý) E Prostorový reproduktor (levý) Pøipojujete-li reproduktory pro 6.1kanálové pøehrávání, použijte konektor pro levý zadní prostorový reproduktor. F Zadní prostorový reproduktor (pravý) G Zadní prostorový reproduktor (levý) Pøipojení reproduktorù SURROUND R SURROUND BACK BACK R IN IN IN H Aktivní subwoofer (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 MPONENT VIDEO S VIDEO OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO IN IN OUT BD/ IN OUT IN IN IN IN PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME 2 3 (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT NTER AUDIO DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP WOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT OUT SUBWOOFER 11

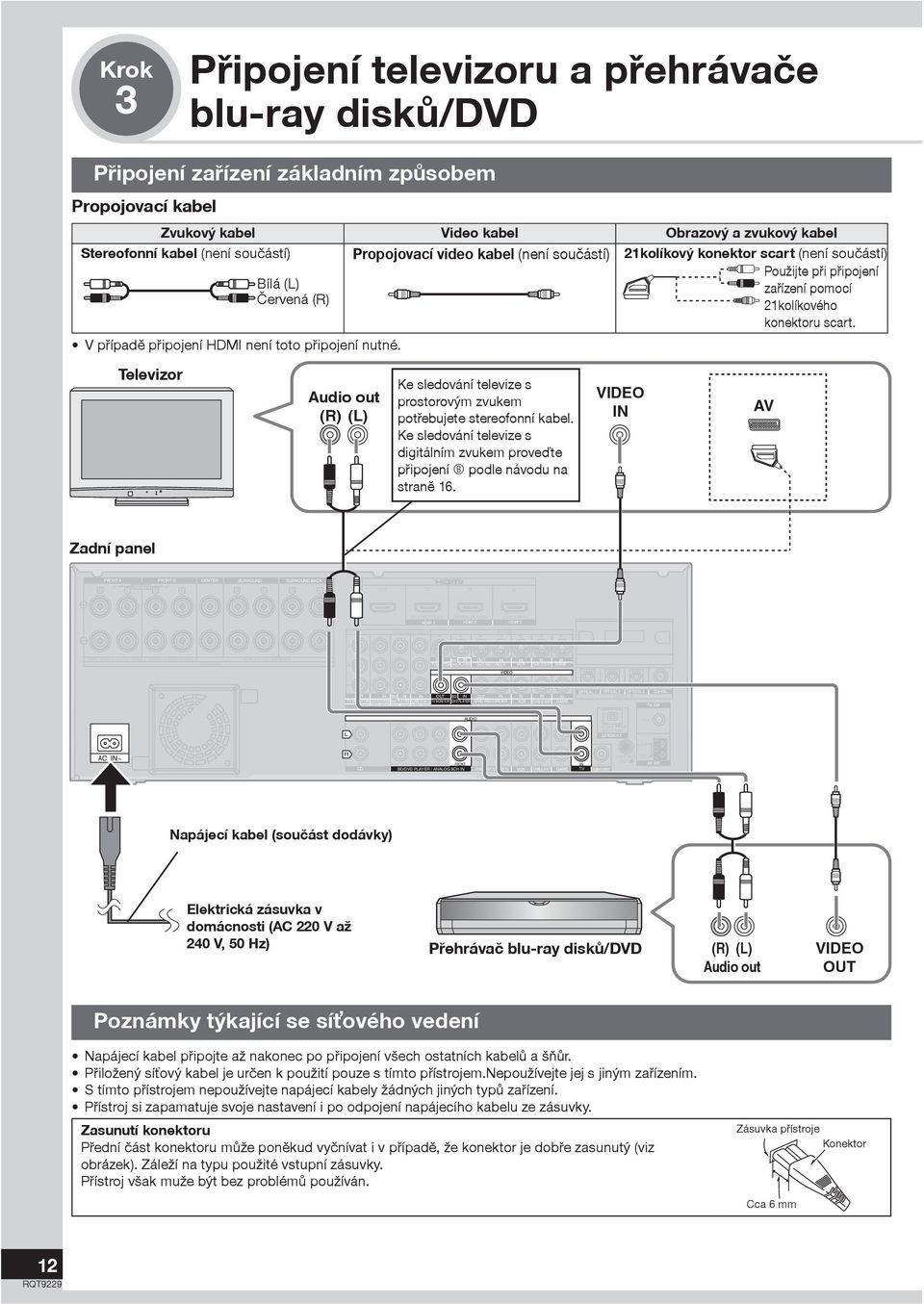

12 Krok 3 Pøipojení televizoru a pøehrávaèe blu-ray diskù/dvd Pøipojení zaøízení základním zpùsobem Propojovací kabel Zvukový kabel Video kabel Obrazový a zvukový kabel Stereofonní kabel (není souèástí) Propojovací video kabel (není souèástí) 21kolíkový konektor scart (není souèástí) Použijte pøi pøipojení Bílá () zaøízení pomocí Èervená (R) 21kolíkového konektoru scart. V pøípadì pøipojení HDMI není toto pøipojení nutné. Televizor Audio out (R) () Ke sledování televize s prostorovým zvukem potøebujete stereofonní kabel. Ke sledování televize s digitálním zvukem proveïte pøipojení podle návodu na stranì 16. VIDEO IN AV Zadní panel FRONT A FRONT FRONT B B CENTER CENTER SURROUND SURROUND BACK BACK F HF BI-WIRE R R R R OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER) SPEAKERS (6-16 Ω EACH SPEAKER) PB OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT CENTER AUDIO DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP AC IN~ R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN BD/DVD PAYER / ANAOG 8CH IN CD DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT Napájecí kabel (souèást dodávky) Elektrická zásuvka v domácnosti (AC 220 V až 240 V, 50 Hz) Pøehrávaè blu-ray diskù/dvd (R) () Audio out VIDEO OUT Poznámky týkající se síťového vedení Napájecí kabel pøipojte až nakonec po pøipojení všech ostatních kabelù a šòùr. Pøiložený síťový kabel je urèen k použití pouze s tímto pøístrojem.nepoužívejte jej s jiným zaøízením. S tímto pøístrojem nepoužívejte napájecí kabely žádných jiných typù zaøízení. Pøístroj si zapamatuje svoje nastavení i po odpojení napájecího kabelu ze zásuvky. Zasunutí konektoru Pøední èást konektoru mùže ponìkud vyènívat i v pøípadì, že konektor je dobøe zasunutý (viz obrázek). Záleží na typu použité vstupní zásuvky. Pøístroj však muže být bez problémù používán. Zásuvka pøístroje Konektor Cca 6 mm 12

13 MUTI CH PROCESSING TrueHD D+ DTS-HD SETUP MIC MUTI CH PCM BI-AMP SURROUND SPEAKERS A SPEAKERS B AUX S VIDEO VIDEO - AUDIO - R WIREESS READY SURROUND M.ROOM INPUT SEECTOR AUTO SPEAKER SETUP RETURN -SETUP OK _ TUNE VOUME + Pøipojení zaøízení pomocí konektoru HDMI Propojovací kabel Obrazový a zvukový kabel Kabel HDMI (není souèástí) (Doporuèuje se použít kabel HDMI Panasonic.) Doporuèené èíslo dílu: RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), atd. R FRONT A FRONT FRONT B B CENTER CENTER SURROUND SURROUND BACK BACK F HF BI-WIRE R R R A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER) SPEAKERS Vstup pro HDMI (6-16 Ω EACH SPEAKER) Y PB PR OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO AUDIO S VIDEO OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME CENTER Ke sledování televize s prostorovým zvukem potøebujete stereofonní kabel. Ke sledování televize s digitálním zvukem proveïte pøipojení podle návodu na stranì 16. VIDEO Zvukový kabel Stereofonní kabel (není souèástí) Tato jednotka zahrnuje technologii HDMI (V.1.3 s Deep Colour) schopnou reprodukovat vyšší stupeò barevnosti (4096 stupòù), je-li zaøízení pøipojeno ke kompatibilnímu televizoru. V pøípadì pøipojení k televizoru nepodporujícího syté barvy bude televizor reprodukovat nižší úroveò barevnosti (256 stupòù). Použijte prosím vysokorychlostní kabely HDMI s logem HDMI (viz obálka). Pøi výstupním signálu 1080p použijte kabely HDMI v délce max. 5,0 metrù. Použijete-li k pøipojení zároveò rozhraní HDMI i digitální konektory, bude mít zvukový signál pøenášený rozhraním HDMI pøednost ( strany 16, 18 až 19). Televizor Zadní panel (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP FM ANT Audio out (R) () Bílá () Èervená (R) Zaèínáme Pøipojení televizoru a pøehrávaèe blu-ray diskù/dvd AC IN~ R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN VCR GAME TV CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER CABE/SAT OUT SUBWOOFER OOP ANT EXT GND AM ANT Napájecí kabel (souèást dodávky) Elektrická zásuvka v domácnosti (AC 220 V až 240 V, 50 Hz) HDMI Video/Audio out Pøehrávaè blu-ray diskù/dvd Z reproduktoru v televizoru mùžete poslouchat zvuk DVD, atd. pøi vypnutém pøístroji, jenž je pøipojen podle výše uvedeného obrázku (funkce prùchozího pohotovostního režimu). Tato praktická funkce Vám dovoluje poslouchat disky DVD, atd., napø. pozdì v noci. SURROUND SURROUND Po dokonèení pøipojení 1. Pro zapnutí jednotky stisknìte. 2. Stisknìte SURROUND pro nastavení prostorového pøehrávání. Po nastavení se rozsvítí kontrolka SURROUND (prostorový efekt). Mùžete pøehrávat 2kanálové zdroje s prostorovým zvukem. SURROUND 13

14 MUTI CH PROCESSING TrueHD D+ DTS-HD MUTI CH PCM BI-AMP WIREESS READY SURROUND M.ROOM Krok 4 Sledování televizoru nebo DVD Pøíprava Zapnìte televizor a zapnìte vstupní režim TV (na HDMI nebo jiný) ^ SURROUND SURROUND VOUME INPUT SEECTOR _ + SURROUND SPEAKERS A SPEAKERS B AUTO SPEAKER SETUP RETURN -SETUP OK TUNE SETUP MIC AUX S VIDEO VIDEO - AUDIO - R SURROUND SPEAKERS A Testování výstupu reproduktoru Nyní mùžete zvukový výstup ovìøit testovacím signálem. 1. Pro zapnutí jednotky stisknìte. 2. Pomocí vyberte zdroj vstupu jiný než TV nebo BD/DVD P.. 3. Pomocí nastavte úroveò hlasitosti mezi 30dB a 35dB. AUTO 4. Stisknìte TEST pro provedení zkoušky zvukového výstupu z pøipojených reproduktorù. Reproduktory jsou zobrazeny v následujícím poøadí. (Zkušební signál je vytvoøen pouze tehdy, je-li pøipojený reproduktor zobrazen.) C R RS SBR SB S SUBW Pokud se vám hlasitost reproduktorù nezdá být vyvážená vzhledem k hlasitosti pøedních reproduktorù, nastavte hlasitost reproduktorù dle návodu na stranì Stisknìte TEST pro zastavení testovacího signálu. 6. Pomocí snižte hlasitost na bìžnou úroveò poslechu. AUTO 14

15 MUTI CH PROCESSING TrueHD D+ DTS-HD SETUP MIC MUTI CH PCM BI-AMP SURROUND SPEAKERS A SPEAKERS B AUX S VIDEO VIDEO - AUDIO - R WIREESS READY SURROUND M.ROOM INPUT SEECTOR AUTO SPEAKER SETUP RETURN -SETUP OK TUNE VOUME 1 Pro 2 Pro 3 Sledujte zapnutí jednotky Stisknìte volbu TV nebo BD/DVD P.. Stisknìte nebo Pøi zapnutí pøístroje zhasne indikátor pohotovostního režimu ^. Potvrïte, objeví-li se na displeji jednotky A. Neobjeví-li se na displeji A, stisknìte [SPEAKERS A]. Ujistìte se, že svítí kontrolka SURROUND. Pokud nesvítí, stisknìte tlaèítko [SURROUND] na pøístroji pro nastavení prostorového pøehrávání ( strany 13 a 29). TV nebo DVD Mùžete si vychutnat množství zvukových efektù Nastavení hlasitosti 4 Stisknìte ( strany 28 až 30). Rozsah hlasitosti: db (minimum), 79dB až 0dB (maximum) Konec sledování Zkontrolujte, je-li ztlumená hlasitost a stisknutím tlaèítka [^] pøístroj pøepnìte do pohotovostního režimu. Zaèínáme Sledování televizoru nebo DVD Funkce na pøístroji 1 Pro zapnutí jednotky Stisknìte 2 Pro volbu TV nebo BD/DVD P.. INPUT SEECTOR Otoète _ + 3 Sledujte 4 Nastavení TV nebo DVD hlasitosti Otoète VOUME _ + 15

16 Pøipojení Základní pøipojení Pøipojení kabelu ke konektorùm videa a audio (Pøipojení zaøízení bez konektoru HDMI) Video kabel Zvukový kabel Propojovací video kabel (není souèástí) Optický kabel (není souèástí) Stereofonní kabel (není souèástí) Bílý () Èervený (R) Ke sledování televizoru s prostorovým zvukem vytvoøte pøipojení nebo jak je uvedeno níže, v závislosti na daném zaøízení. Pøipojení optického kabelu Digitální audio out (optický kabel) Audio out (R) () Televizor Podle tvaru zasuòte konektor správnì do zásuvky. Neohýbejte jej! VIDEO IN Zadní panel SURROUND SURROUND BACK BACK R R OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y (6-16 Ω EACH SPEAKER) PB OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT CENTER AUDIO DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT 1 2 Digitální audio out (optický kabel) VIDEO OUT Digitální audio out (optický kabel) VIDEO OUT (R) () Audio out VIDEO OUT (R) () Audio out VIDEO OUT (R) () Audio out VIDEO OUT Pøehrávaè bluray diskù/dvd DVD rekordér VCR Pro pøipojení DVD rekordéru s vestavìným VCR (Pokud má DVD rekordér vývody pro DVD/VHS, proveïte následující pøipojení.) Pøipojte výstup DVD jak je uvedeno výše. Pøipojte výstup DVD/VHS jak je uvedeno výše. Kabelová spojka nebo satelitní pøijímaè Game 16 V pøípadì pøipojení HDMI ( strany 13 a 17) není toto pøipojení nutné. Vstupní video signál mùže být pøenášen pouze prostøednictvím výstupního konektoru téhož typu. Mùžete zmìnit nastavení terminálu digitálního vstupu dle zaøízení, které se má pøipojit ( strana 39).

17 Pøed jakýmkoli propojováním všechna zaøízení vypnìte. Periferní zaøízení se prodávají samostatnì, není-li uvedeno jinak. Chcete-li pøipojit zaøízení, pøeètìte si pøíslušné návody k obsluze. Pøipojení zaøízení pomocí konektoru HDMI Propojovací kabel Obrazový a zvukový kabel Kabel HDMI (není souèástí) Doporuèené èíslo dílu: RP-CDHG10 (1,0 m), RP-CDHG15 (1,5 m), RP-CDHG20 (2,0 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), atd. Pøíprava Poznámky ke kabelu HDMI Doporuèuje se použít kabel HDMI Panasonic. Tato jednotka nabízí technologii HDMI (V.1.3 s Deep Colour). Použijte prosím vysokorychlostní kabely HDMI s logem HDMI (viz obálka). Pro sledování obrazu v systému 1080p doporuèujeme použít kabel HDMI o délce max. 5,0 metrù. Ke sledování televizoru s prostorovým zvukem vytvoøte pøipojení Televizor nebo jak je uvedeno na stranì 16 v závislosti na daném zaøízení. Vstup pro HDMI Pøipojení Zadní panel SURROUND SURROUND BACK BACK R R OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y (6-16 Ω EACH SPEAKER) PB OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT CENTER AUDIO DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT HDMI Video/Audio out HDMI Video/Audio out HDMI Video/Audio out DVD rekordér Pøehrávaè blu-ray diskù/dvd Kabelová spojka, satelitní pøijímaè, atd. Pøipojení HDMI Vstupní konektor HDMI na zadní stranì pøístroje je vyroben podle specifikací pøedpokládajících pøipojení DVD rekordéru/ pøehrávaèe blu-ray diskù/dvd, atd. Pøi pøipojení jiného zaøízení nemusí z pøístroje vycházet zvuk nebo mùže být narušen obraz zobrazovaný na zaøízení (televizoru) pøipojeném k výstupnímu konektoru HDMI. V takovém pøípadì obraťte na strany 16, 18 a 19 a pøipojte zaøízení jiným zpùsobem než HDMI. Použijete-li k pøipojení zároveò rozhraní HDMI i digitální konektory, bude mít zvukový signál pøenášený rozhraním HDMI pøednost ( strany 16, 18 až 20). Mùžete zmìnit nastavení terminálu HDMI 3 dle zaøízení, které se má použít ( strana 39). V pøípadì základního nastavení je možno pøehrávat ( strana 26). Navíc Pro pøipojení obrazu vysoké kvality ( strany 18 a 19) Navíc Poslech analogového zvuku ( strana 20) Navíc Pøipojení dalších zaøízení, atd. ( strany 20 až 23) 17

18 Pøipojení Pøipojení kabelu ke konektorùm pro S-video a audio Propojovací kabel Video kabel Propojovací kabel S VIDEO (není souèástí) Optický kabel (není souèástí) Televizor Zvukový kabel Stereofonní kabel (není souèástí) Bílý () Èervený (R) Ke sledování televizoru s prostorovým zvukem vytvoøte pøipojení nebo jak je uvedeno na stranì 16, v závislosti na daném zaøízení. S VIDEO IN Pøipojení optického kabelu Podle tvaru zasuòte konektor správnì do zásuvky. Neohýbejte jej! Zadní panel SURROUND SURROUND BACK BACK R R OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y (6-16 Ω EACH SPEAKER) PB OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT CENTER AUDIO DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT Digitální audio S VIDEO out OUT (optický kabel) Digitální audio S VIDEO out OUT (optický kabel) (R) () Audio out S VIDEO OUT (R) () Audio out S VIDEO OUT (R) () Audio out S VIDEO OUT 18 Pøehrávaè bluray diskù/dvd DVD rekordér VCR Kabelová skøíò nebo satelitní pøijímaè Vstupní video signál mùže být pøenášen pouze prostøednictvím výstupního konektoru téhož typu. Mùžete zmìnit nastavení terminálu digitálního vstupu dle zaøízení, které se má pøipojit ( strana 39). Game

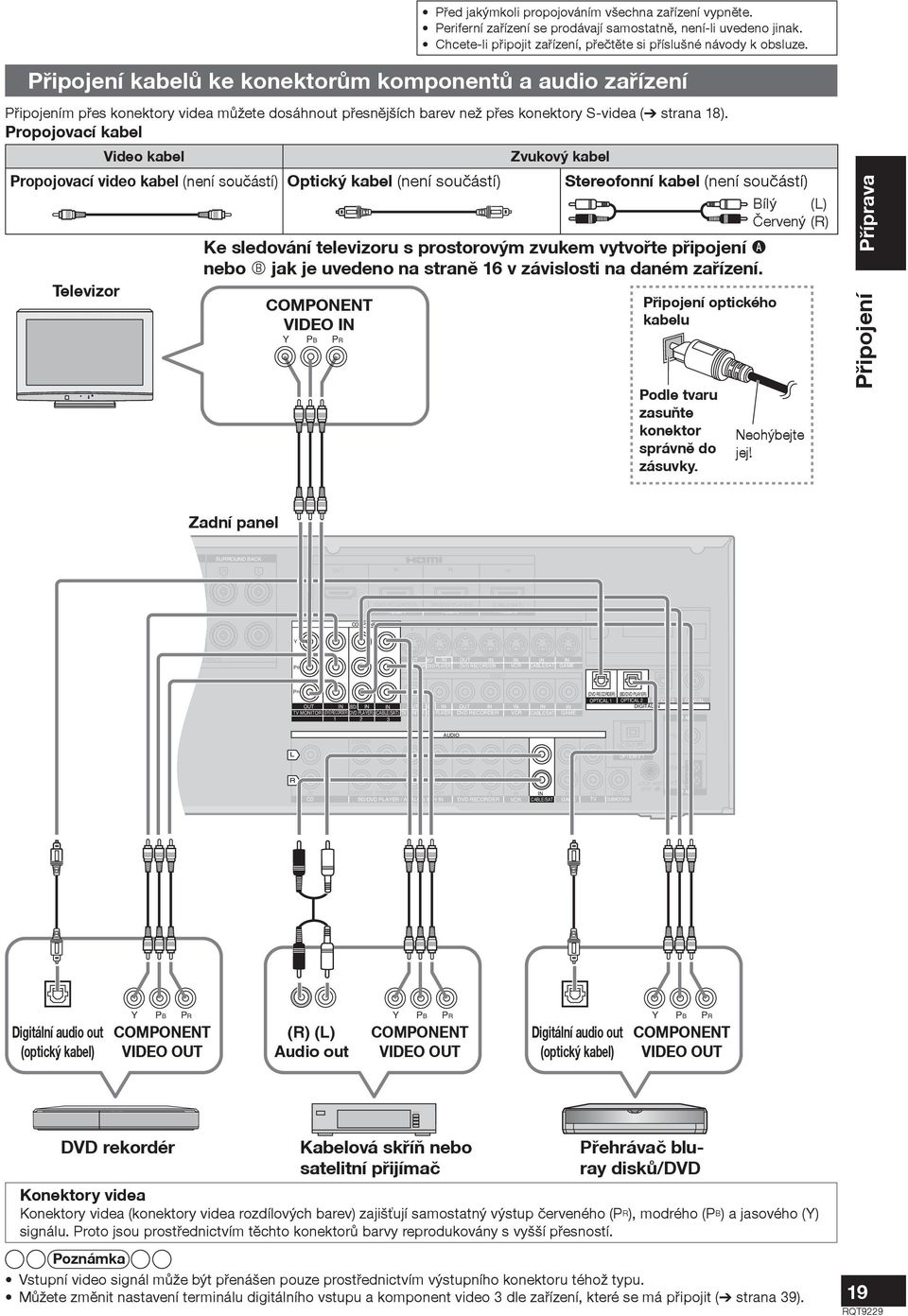

19 Pøed jakýmkoli propojováním všechna zaøízení vypnìte. Periferní zaøízení se prodávají samostatnì, není-li uvedeno jinak. Chcete-li pøipojit zaøízení, pøeètìte si pøíslušné návody k obsluze. Pøipojení kabelù ke konektorùm komponentù a audio zaøízení Pøipojením pøes konektory videa mùžete dosáhnout pøesnìjších barev než pøes konektory S-videa ( strana 18). Propojovací kabel Video kabel Zvukový kabel Propojovací video kabel (není souèástí) Optický kabel (není souèástí) Stereofonní kabel (není souèástí) Bílý () Èervený (R) Ke sledování televizoru s prostorovým zvukem vytvoøte pøipojení nebo jak je uvedeno na stranì 16 v závislosti na daném zaøízení. Televizor COMPONENT VIDEO IN Y PB PR Pøipojení optického kabelu Podle tvaru zasuòte konektor správnì do zásuvky. Neohýbejte jej! Pøíprava Pøipojení Zadní panel SURROUND SURROUND BACK BACK R R OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y (6-16 Ω EACH SPEAKER) PB OUT BD/ IN OUT IN IN IN IN TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT CENTER AUDIO DC OUT 5V 500mA MAX OPTION V 1 75 Ω OOP R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT Digitální audio out (optický kabel) Y PB PR Y PB PR Y PB PR COMPONENT VIDEO OUT (R) () Audio out COMPONENT VIDEO OUT Digitální audio out (optický kabel) COMPONENT VIDEO OUT DVD rekordér Kabelová skøíò nebo satelitní pøijímaè Pøehrávaè bluray diskù/dvd Konektory videa Konektory videa (konektory videa rozdílových barev) zajišťují samostatný výstup èerveného (P R ), modrého (P B ) a jasového (Y) signálu. Proto jsou prostøednictvím tìchto konektorù barvy reprodukovány s vyšší pøesností. Vstupní video signál mùže být pøenášen pouze prostøednictvím výstupního konektoru téhož typu. Mùžete zmìnit nastavení terminálu digitálního vstupu a komponent video 3 dle zaøízení, které se má pøipojit ( strana 39). 19

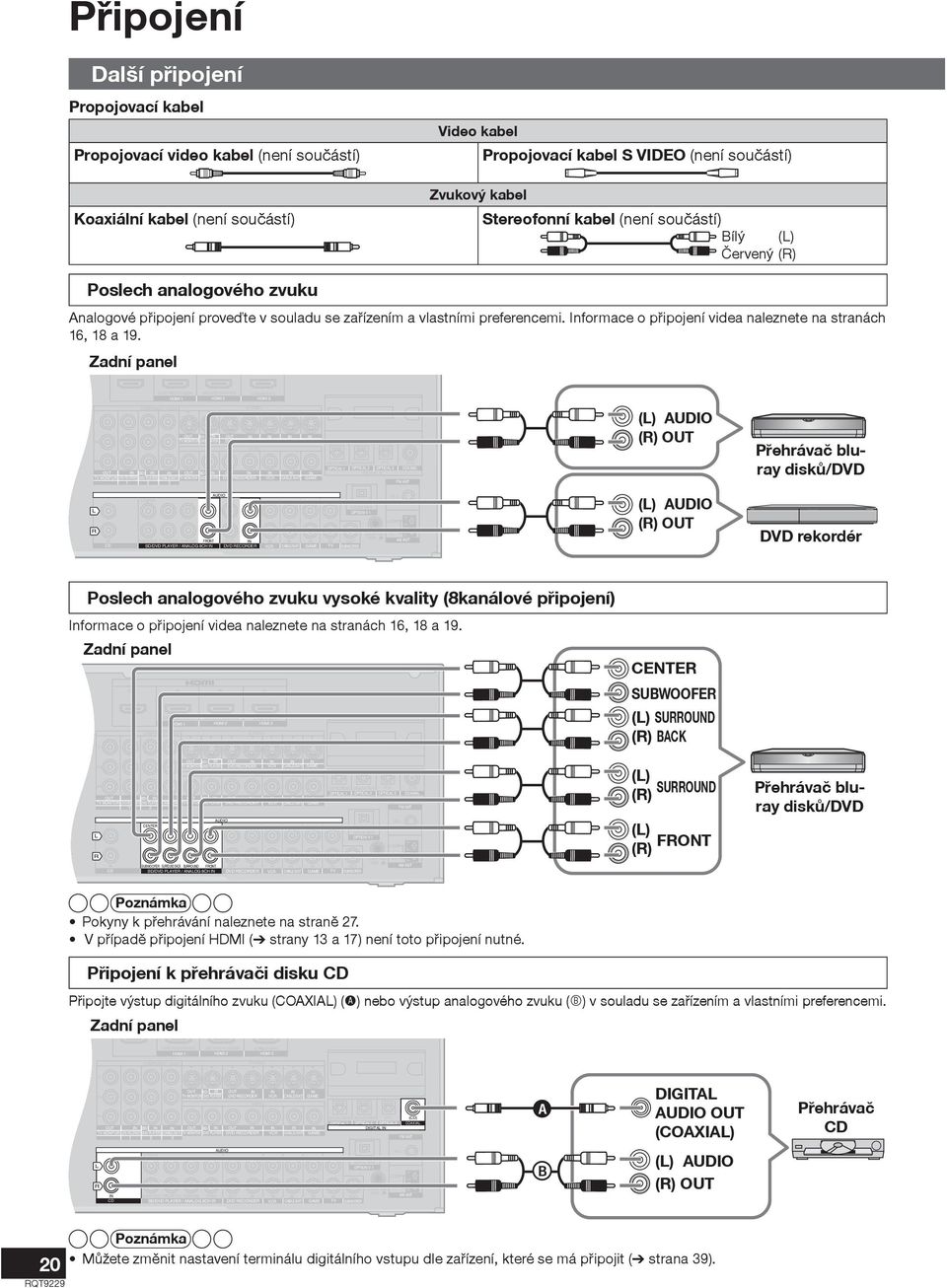

20 Pøipojení Další pøipojení Propojovací kabel Propojovací video kabel (není souèástí) Koaxiální kabel (není souèástí) Video kabel Propojovací kabel S VIDEO (není souèástí) Zvukový kabel Stereofonní kabel (není souèástí) Bílý () Èervený (R) KCK Poslech analogového zvuku Analogové pøipojení proveïte v souladu se zaøízením a vlastními preferencemi. Informace o pøipojení videa naleznete na stranách 16, 18 a 19. Zadní panel OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y OUT BD/ IN OUT IN IN IN IN PB TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT () AUDIO (R) OUT Pøehrávaè bluray diskù/dvd R AUDIO CENTER IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV 75 Ω DC OUT 5V 500mA MAX OPTION V 1 OOP OOP ANT EXT GND OUT AM ANT SUBWOOFER () AUDIO (R) OUT DVD rekordér Poslech analogového zvuku vysoké kvality (8kanálové pøipojení) Informace o pøipojení videa naleznete na stranách 16, 18 a 19. Zadní panel KCK OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y CENTER SUBWOOFER () SURROUND (R) BACK OUT BD/ IN OUT IN IN IN IN PB TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA 3 COAXIA OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN DIGITA IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME FM ANT AUDIO 75 Ω CENTER DC OUT 5V 500mA MAX OPTION V 1 OOP R OOP ANT EXT GND IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN OUT AM ANT CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV SUBWOOFER () (R) SURROUND () (R) FRONT Pøehrávaè bluray diskù/dvd Pokyny k pøehrávání naleznete na stranì 27. V pøípadì pøipojení HDMI ( strany 13 a 17) není toto pøipojení nutné. Pøipojení k pøehrávaèi disku CD Pøipojte výstup digitálního zvuku (COAXIA) ( ) nebo výstup analogového zvuku ( ) v souladu se zaøízením a vlastními preferencemi. CK ACK Zadní panel OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y OUT BD/ IN OUT IN IN IN IN PB TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA 3 COAXIA OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN DIGITA IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME FM ANT AUDIO 75 Ω CENTER DC OUT 5V 500mA MAX OPTION V 1 OOP R OOP ANT EXT GND IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN OUT AM ANT CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV SUBWOOFER DIGITA AUDIO OUT (COAXIA) () AUDIO (R) OUT Pøehrávaè CD 20 Mùžete zmìnit nastavení terminálu digitálního vstupu dle zaøízení, které se má pøipojit ( strana 39).

21 MUTI CH PROCESSING TrueHD D+ DTS-HD MUTI CH PCM BI-AMP WIREESS READY SURROUND M.ROOM Pøed jakýmkoli propojováním všechna zaøízení vypnìte. Periferní zaøízení se prodávají samostatnì, není-li uvedeno jinak. Chcete-li pøipojit zaøízení, pøeètìte si pøíslušné návody k obsluze. BACK Pro pøipojení jednotky pro záznam audia èi obrazu Mùžete nahrát audio záznam èi obraz na zaøízení pøipojené k výstupnímu konektoru rekordéru DVD (AUDIO, VIDEO, S VIDEO). Viz detaily na stranì 41. Zadní panel OUT IN IN IN Pøíprava (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO Y OUT BD/ IN OUT IN IN IN IN PB TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA 3 COAXIA OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN DIGITA IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME FM ANT AUDIO 75 Ω CENTER DC OUT 5V 500mA MAX OPTION V 1 OOP R OOP ANT EXT GND IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN OUT AM ANT CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV SUBWOOFER S VIDEO IN VIDEO IN () AUDIO (R) IN DVD rekordér, atd. Pøipojení Pøipojte záznamovou jednotku a zdrojovou jednotku pomocí stejného kabelu. Pøipojení videokamery nebo herní konzoly Tyto konektory jsou vhodné pro zaøízení, které chcete pøipojit pouze doèasnì. Použijte kabel, nebo téhož typu jako kabel videa, který jste použili k propojení pøístroje s televizorem. SETUP MIC SURROUND SPEAKERS A SPEAKERS B AUX S VIDEO VIDEO - AUDIO - R INPUT SEECTOR AUTO SPEAKER SETUP RETURN -SETUP OK _ TUNE VOUME + S VIDEO OUT VIDEO OUT () AUDIO (R) OUT Videokamera atd. Jak nasadit nebo vyjmout záslepku pøedních konektorù Doporuèujeme nasadit na nepoužívané konektory krytku. Pro nasazení Pro vyjmutí Dùlek Krytka konektorù Pro nasazení umístìte záslepku tak, aby byl dùlek na levé stranì. Stisknìte záslepku v místì dùlku. Chytnìte vyènívající èást a vyjmìte. 21

22 Pøipojení Pøipojení dalších reproduktorù Pøipojení reproduktoru typu bi-wire Pøi pøipojení reproduktorù typu bi-wire si ovìøte, zda jste v èásti Nastavení funkce bi-wire vybrali YES ( strana 38). Bez provedení tohoto nastavení nebudou reproduktory vydávat odpovídající zvuk. Zadní panel HF FRONT A FRONT FRONT B B CENTER CENTER SURROUND SURROUND BACK BACK F HF BI-WIRE R R R R HF Èelní reproduktor (R) Pohled zezadu Y Èelní reproduktor () Pohled zezadu A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER) SPEAKERS (6-16 Ω EACH SPEAKER) PB F Impedance reproduktoru BI-WIRE: 4 až 16 Ω AC IN~ PR OUT TV MONITOR (DVD RECORDER) R IN CD F Kabel reproduktoru (není souèástí) HF konektory reproduktorù spojte se svorkami FRONT B, a F konektory reproduktorù spojte se svorkami FRONT A. Oddìlené zesilovaèe pro signály s vysokými a nízkými frekvencemi vytváøejí stereofonní zvuk BI-AMP, který je v porovnání s pøehráváním 2kanálového analogového zdroje s analogovým zvukem a 2kanálových signálù PCM èistší a kvalitnìjší ( strana 51). Pøi pøipojení reproduktorù s impedancí 4 Ω je nutno v Zmìna impedance pøedního reproduktoru zvolit možnost 4 OHMS, viz strana 38. Viz Poznámky k Pøipojení reproduktoru typu bi-wire na stranì 50. Pøipojení druhého páru èelních reproduktorù (SPEAKERS B) Chcete-li nainstalovat druhý pár reproduktorù do jiné místnosti a poslouchat oblíbenou hudbu i zde, proveïte následující pøipojení. Zadní panel FRONT A FRONT FRONT B B CENTER CENTER SURROUND SURROUND BACK BACK F HF BI-WIRE R R R R Èelní reproduktor (R) Y Èelní reproduktor () Impedance reproduktoru Pøední A nebo B: 4 až 16 Ω Pøední A a B: 6 až 16 Ω A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER) SPEAKERS (6-16 Ω EACH SPEAKER) PB PR OUT TV MONITOR (DVD RECORDER) Kabel reproduktoru (není souèástí) AC IN~ R IN CD Pøi pøipojení reproduktorù s impedancí 4 Ω je nutno zvolit v Zmìna impedance pøedního reproduktoru zvolit možnost 4 OHMS, viz strana 38. Viz Poznámky k SPEAKERS B na stranì

23 Pøed jakýmkoli propojováním všechna zaøízení vypnìte. Periferní zaøízení se prodávají samostatnì, není-li uvedeno jinak. Chcete-li pøipojit zaøízení, pøeètìte si pøíslušné návody k obsluze. Poslech audio záznamu bezdrátovì pomocí SH-FX67 Mùžete pøipojit levý a pravý reproduktor pro prostorový zvuk pomocí sady Panasonic SH-FX67 (sada zahrnující digitální vysílaè a bezdrátový systém, prodáváno samostatnì) ( strana 27). Pro využití této možnosti pøipojte digitální vysílaè do pøíslušné zdíøky a pøipojte reproduktory pro prostorový zvuk do bezdrátového systému SH-FX67. Podrobnosti naleznete v pøíslušných návodech k obsluze SH-FX67. Zadní panel OUND BACK BACK OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 Jak vložit digitální vysílaè Pevnì stisknìte dùlky na obou stranách. Pøíprava COMPONENT VIDEO S VIDEO Y OUT BD/ IN OUT IN IN IN IN PB TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME AUDIO CENTER (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT 75 Ω DC OUT 5V 500mA MAX OPTION V 1 Sejmìte kryt Dùlky Postupujte opatrnì, protože krytka mùže vyskoèit. Pøipojení OOP R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV OUT SUBWOOFER OOP ANT EXT GND AM ANT Krytku nasaïte stranou se štítkem dopøedu. Štítek Digitální vysílaè Bezdrátové reproduktory mùžete umístit do jiné místnosti ( strana 27) (MUTI ROOM). Pro použití funkce multi room je nutno vybrat MUTI ROOM viz Nastavení bezdrátových reproduktorù ( strana 39). Po nastavení MUTI ROOM nelze použít prostorové reproduktory bezdrátovì. Používáte-li prostorové reproduktory bezdrátovì, nelze nastavit funkci MUTI ROOM. Prostorové reproduktory a zadní prostorové reproduktory mùžete pøipojit bezdrátovì pomocí 2 sad SH-FX67 pro poslech 7.1kanálového pøehrávání. V tom pøípadì proveïte nastavení ID èísla ( strana 27). Pro 7.1kanálové pøehrávání je nutno provést nastavení prostorového selektoru na SH-FX67. Podrobnosti naleznete v pøíslušných návodech k obsluze SH-FX67. Pøipojení antén Po pøipojení antén nalaïte jednou rozhlasovou stanici ( strany 46 a 47) a umístìte antény na místo s nejlepším pøíjmem. Zadní panel Samolepicí páska Rámová anténa AM (souèást dodávky) Kabel antény veïte v dostateèné vzdálenosti od DVD rekordéru, pøehrávaèe blu-ray/dvd a dalších kabelù. OUND BACK BACK Y PB OUT IN IN IN (DVD RECORDER) (BD/DVD PAYER) (CABE/SAT) HDMI 1 HDMI 2 HDMI 3 COMPONENT VIDEO S VIDEO OUT BD/ IN OUT IN IN IN IN DVD PAYER TV MONITOR DVD RECORDER VCR CABE/SAT GAME Vnitøní anténa FM (souèást dodávky) Druhý konec antény upevnìte na místo s nejlepším pøíjmem. VIDEO PR OUT IN (BD/ IN IN OUT BD/ IN OUT IN IN IN IN TV MONITOR (DVD RECORDER) DVD PAYER) (CABE/SAT) TV MONITOR DVD PAYER DVD RECORDER VCR CABE/SAT GAME AUDIO CENTER 1 (DVD RECORDER) (BD/DVD PAYER) (TV) (CD) OPTICA 1 OPTICA 2 OPTICA COAXIA 3 DIGITA IN FM ANT 2 75 Ω DC OUT 5V 500mA MAX OPTION V 1 OOP 1 2 Bílý Èervený R IN SUBWOOFER SURROUND BACK SURROUND FRONT OUT IN IN IN IN IN CD BD/DVD PAYER / ANAOG 8CH IN DVD RECORDER VCR CABE/SAT GAME TV 3 OUT SUBWOOFER OOP ANT EXT GND AM ANT Èerný Vnìjší anténa FM (není souèástí) Odpojte vnitøní anténu FM. Montáž antény by mìl provádìt kvalifikovaný technik. 75 Ω FM ANT Vnìjší anténa FM 75 Ω koaxiální kabel 23

24 MUTI CH PROCESSING TrueHD D+ DTS-HD SETUP MIC MUTI CH PCM AUX BI-AMP SURROUND SPEAKERS A SPEAKERS B S VIDEO VIDEO - AUDIO - R WIREESS READY SURROUND M.ROOM INPUT SEECTOR AUTO SPEAKER SETUP RETURN -SETUP OK SETUP MIC SURROUND SPEAKERS A SPEAKERS B AUX S VIDEO VIDEO - AUDIO - R TUNE AUTO SPEAKER SETUP VOUME Nastavení reproduktoru kalibraèním mikrofonem Pomocí dodávaného kalibraèního mikrofonu lze mìnit velièiny, jako je vzdálenost od místa poslechu, polarita èi velikost, a provést tak seøízení pøipojených reproduktorù. Bìhem automatického nastavení reproduktoru zachovejte ticho. Konverzace osob, hluk klimatizace a drobné zvuky zpùsobené vìtrem mohou zpùsobit chybu nebo nesprávné nastavení. Bìhem automatického nastavení vycházejí z reproduktoru hlasité testovací signály. Pøi nastavení nesmìjí být v místnosti malé dìti. Pøíprava Pøed zapoèetím automatického nastavení reproduktorù vypnìte zvuk televizoru. Je-li pøipojen subwoofer, musí být zapnutý. (Existují modely subwooferu, jež se automaticky vypínají.) Nastavte hlasitost subwooferu na bìžnou úroveò poslechu. Pøi pøipojení reproduktorù typu bi-wire si ovìøte, zda jste v èásti Nastavení funkce bi-wire vybrali YES ( strana 38). ^ SPEAKERS A _ + 1 Pro 2 Potvrïte, 3 Pøipojení zapnutí jednotky Stisknìte [^]. AUTO AUTO SPEAKER SETUP SETUP Pøi zapnutí pøístroje zhasne indikátor pohotovostního režimu ^. Pøístroj mùžete rovnìž zapnout stisknutím [8] na pøístroji. objeví-li se na displeji jednotky A. Neobjeví-li se na displeji A, stisknìte [SPEAKERS A]. kalibraèního mikrofonu (souèást dodávky). 4 Umístìte kalibraèní mikrofon kalibraèní mikrofon (souèást dodávky). Aby byl mikrofon stabilní, umístìte jej na rovný povrch. Pøíklady: Rovná police ve stejné výšce jako místo poslechu, horní èást pohovky atd. Nastavte mikrofon do výšky uší sedící osoby. Nejlepších výsledkù docílíte se stativem (fotoaparátu èi jiného výrobku). 5 Spuštìní 6 Dokonèení nastavení Stisknìte a pøidržte [ AUTO, TEST] (na dálkovém ovladaèi) na 2 sekundy. Indikátor AUTO SPEAKER SETUP zaène blikat. Jednotka automatické nastavení reproduktoru pøeruší, jestliže pøed jeho dokonèením zadáte jiný provozní pøíkaz. Pro pøedèasné zrušení nastavení, stisknìte [ AUTO, TEST]. Stativ atd. nastavení Po ukonèení automatického nastavení se objeví COMPETE a rozsvítí se indikátor AUTO SPEAKER SETUP. Ostatní operace lze provádìt po zobrazení hlášky COMPETE. Nastavení zùstanou v jednotce uchována i v pøípadì, že pøejdete rovnou k jiné operaci. Stisknìte [ AUTO, TEST] (na dálkovém ovladaèi). Po dokonèení nastavení vytáhnìte kalibraèní mikrofon ze zdíøky. 24
