1 OTDR testování a monitorování PON sítí Pavel Kosour info@profiber.eu

2 1 Automatické vs. Inteligentní OTDR 2 3 iolm - Inteligentní OTDR Dohledový systém PON infrastruktury pomocí Node iolm 2 info@profber.eu Copyright PROFiber Networking s.r.o.

3 Automatické vs. Inteligentní OTDR

4 Standardní OTDR

5 Standardní OTDR Komplikace Školení obsluhy (je nutné mít znalosti pro správné nastavení) Různé výsledky stejné trasy (jiný technik, jiné nastavení) U delších / komplikovanějších sítí si nevystačíme se jedním měřením Nepřehledné protokoly z vícenásobných měření

6 Automatické / Inteligentní OTDR K F S F

7 Automatické / Inteligentní OTDR

8 Automatické / Inteligentní OTDR

9 Inteligentní OTDR iolm

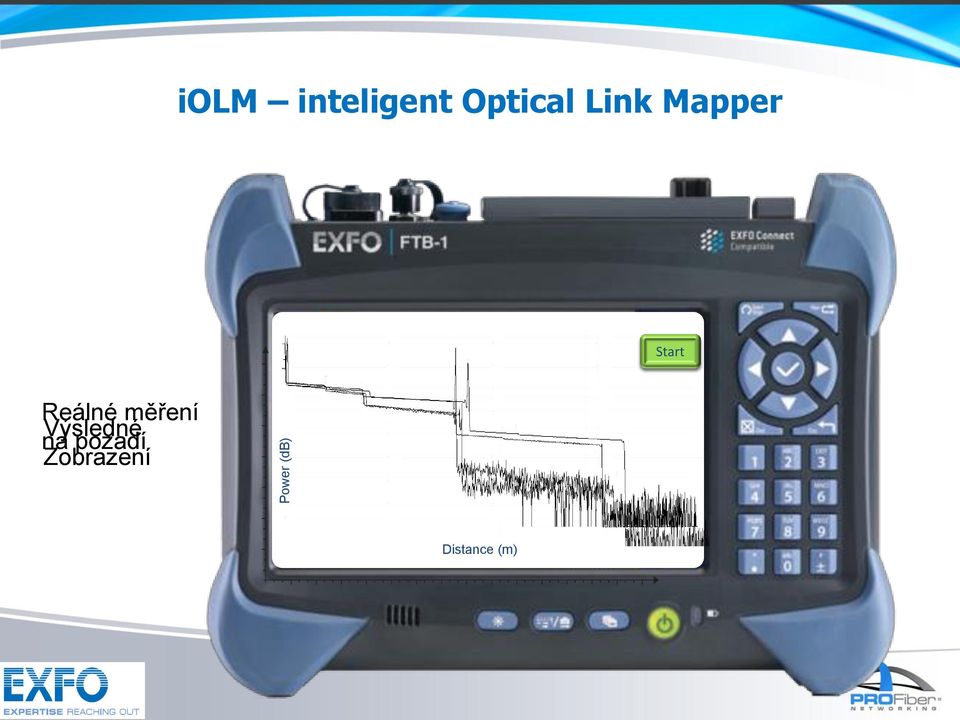

10 Power (db) iolm inteligent Optical Link Mapper Start Reálné měření Výsledné na pozadí Zobrazení Distance (m)

11 iolm inteligent Optical Link Mapper

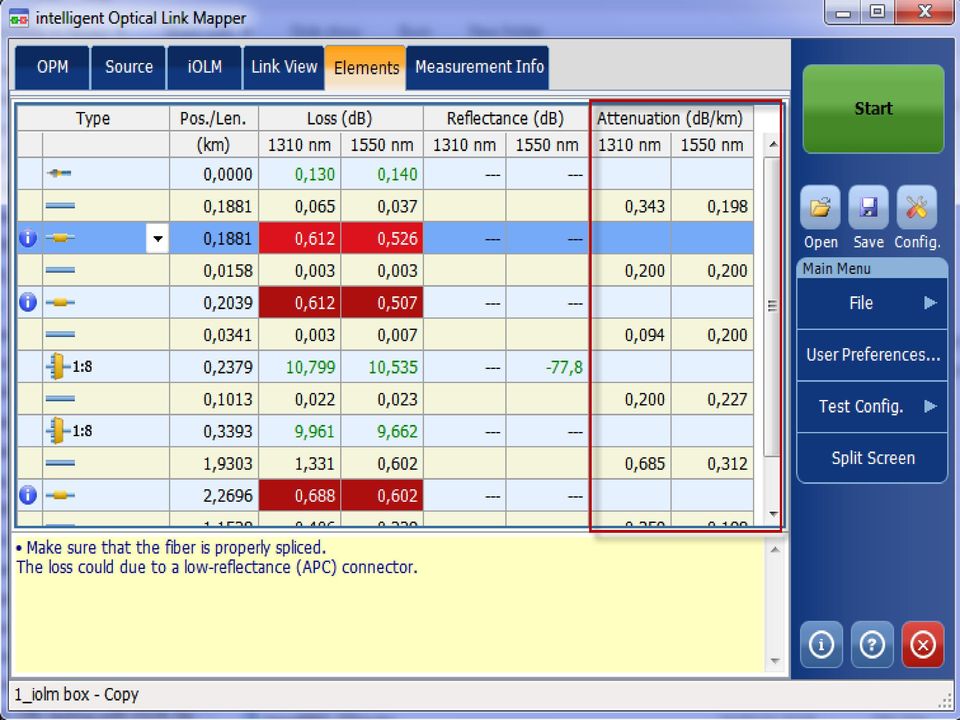

12 iolm inteligent Optical Link Mapper

13

14 iolm a živá síť Měření na živé síti Lokalizace poruch za provozu PON sítě Nedostupná místa sítí Bod-Bod Figure: In-Service PON troubleshooting using 1625nm

15 iolm a živá síť Měření úrovně výkonu Separované vlnové délky pro PON sítě 1490nm 1550nm Širokopásmový detektor pro sítě Bod-Bod

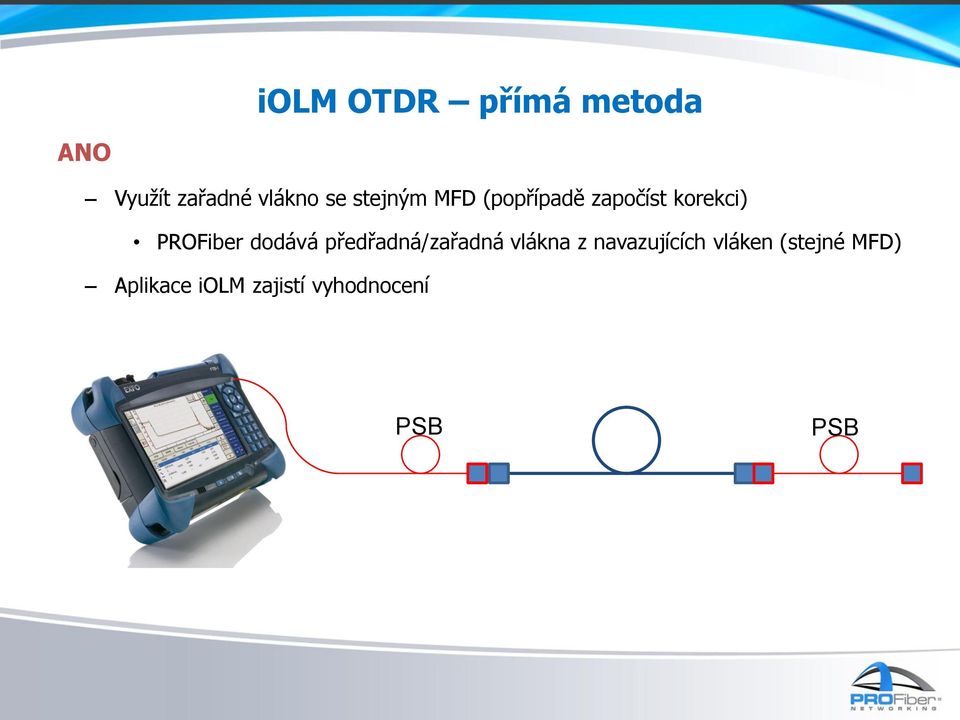

16 iolm OTDR přímá metoda ANO Využít zařadné vlákno se stejným MFD (popřípadě započíst korekci) PROFiber dodává předřadná/zařadná vlákna z navazujících vláken (stejné MFD) Aplikace iolm zajistí vyhodnocení PSB PSB

17 Předřadné vlákno Zařadné vlákno Délka trasy Celkové IL/ORL Status trasy

18 iolm OTDR přímá metoda Výhody řešení Bez nutnosti stanovení reference Jednoduché iolm rozhraní pro OTDR i přímou metodu Měření přímé metody z jednoho místa Lokalizace a vyhodnocení poruchy v jednom kroku bez dalších přístrojů Vysoká přesnost měření PSB PSB

19 Dohledový systém PON - Node iolm info@profiber.eu

20 OLTS Výhody Accurate IL/ORL Nevýhody Cannot troubleshoot failed tests Fast Two units required Large dynamic Two techs required Continuity Side-by-side referencing needed

21 Standardní OTDR Výhody Single unit Nevýhody Technical expertise required Single user Launch and receive fibers All-in-one testing and troubleshooting Many acquisitions required Document as you test Inconsistent from Op1 to Op2

22 iolm - OTDR iolm eliminuje většinu nevýhod OTDR Výhody Single unit Single user All-in-one testing and troubleshooting Document as you test Nevýhody Technical expertise Required Launch and receive fibers Many acquisitions required Inconsistent from Op1 to Op2

23 iolm útlum trasy IL/ORL pro F1 a F2 při měření P2P 1 Technician Test unit Button Test Access Point

24 Power (db) iolm útlum trasy Jak to funguje? PSB FUT PSB MFD MFD Distance (m)

25 Předřadné vlákno Zařadné vlákno iolm - OTDR Délka trasy Celkové IL/ORL P/F status +/-0.08 db pro krátké trasy <500 m

26 End-to-End PON Certifikace (E2E) Upstream ruční přístroj

27 iolm - OTDR End-to-End IL/ORL 1 Technician Test unit Button Test Access Point +/-0.22 db pro Metro/PON

28 End-to-End PON Certifikace (E2E) Downstream vzdálení centrální jednotka

29 Výstavba, Aktivace, Servis, Monitoring F1s & F2s tested in construction with portable iolm E2E loss +/-0.6 db 1625 / 1650 nm QC/ Certify F1 (PON) and P2P F2-F3 (PON) Line test management functions Test during installation or repair In-Service Centralized Testing Activate Drop fiber cable insertion loss testing Fast test +/-0.1 db repeatability Monitor Troubleshoot iolm baseline and find fault at 1625 nm

30 Node iolm Automatizace Použití HRD filtrů Každý operátor může měřit Na vyžádání a vzdáleně 1625/1650 nm stejné řešení může být použito pro servis a monitoring Test Access Point High-reflectance demarcation (HRD) filter

31 Aktivace pomocí HRD a Node iolm Drop Terminal Install F2s with HRD test port FDH Splice F1 to splitter to F2 to HRD QC: Quality Control Remote Test (Qc) Install and test second DT port Remote Test (Qc) Drop Cable Install Client

32 Node iolm

33 Typický výstup Splitter location F2, F3 tested with HRD F1 characterization Reprezentace ve formátu XML

34 Monitoring a servis Detekce místa poruchy Ověření zákazníka Řešení poruchy Test Access Point High-reflectance demarcation (HRD) filter

35 Node iolm Contractor/Installer Level 2 / Troubleshooter Construction testing Certification testing Activation testing Faultdiagnose testing B+A repair testing Maintenance testing NOC Operator

36 Zdroj: Ladislav Peťko Node iolm

37 DĚKUJEME ZA POZORNOST Pavel Kosour
