1 OBRAZOVÁ ANALÝZA Speciální technika a měření v oděvní výrobě

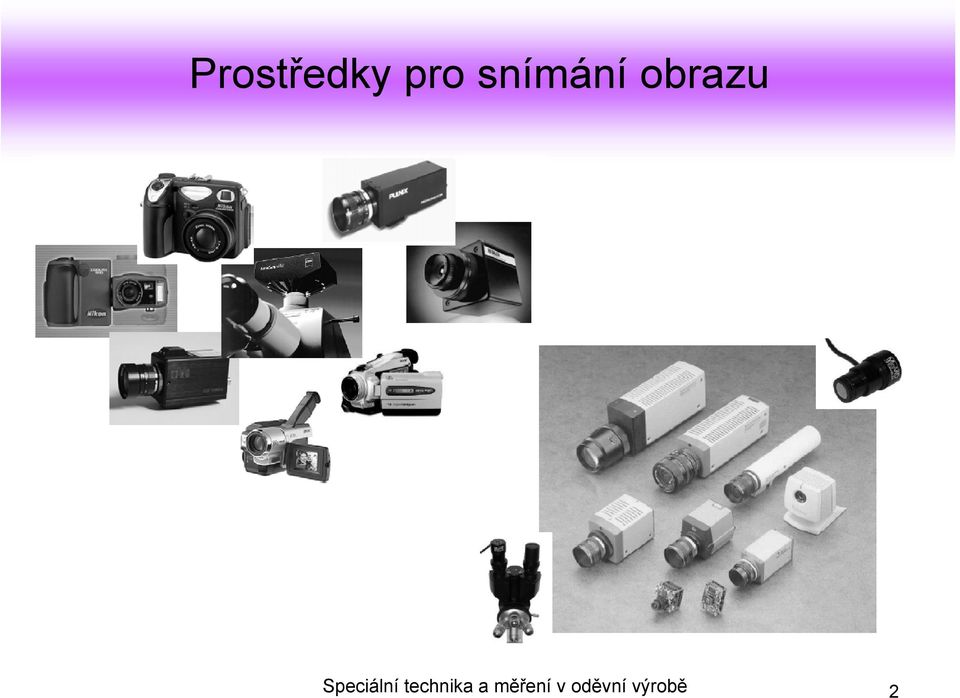

2 Prostředky pro snímání obrazu Speciální technika a měření v oděvní výrobě 2

3 Princip zpracování obrazu matice polovodičových součástek, buňky s fotodiodou citlivé na dopadající světlo zachycení dopadajícího světla a jeho přeměna na elektrický náboj Speciální technika a měření v oděvní výrobě 3

4 Obraz i= f (x,y, z) Speciální technika a měření v oděvní výrobě 4

5 Princip obrazové analýzy ZÍSKÁNÍ OBRAZU REÁLNÍHO SVĚTA SNÍMÁNÍ A DIGITALIZACE OBRAZU PŘEDZPRACOVÁNÍ OBRAZU TRANSFORMACE (JASOVÁ, GEOMETRICKÁ, MORFOLOGICKÁ), OSTŘENÍ A FILTRACE VYČLENĚNÍ OBJEKTU ZÁJMU SEGMENTACE (PRAHOVÁNÍ, DETEKCE) POPIS OBJEKTŮ (ANALÝZA) MEŘENÍ VYHODNOCENÍ DAT KLASIFIKACE INTERPRETACE VÝSLEDKŮ Speciální technika a měření v oděvní výrobě 5

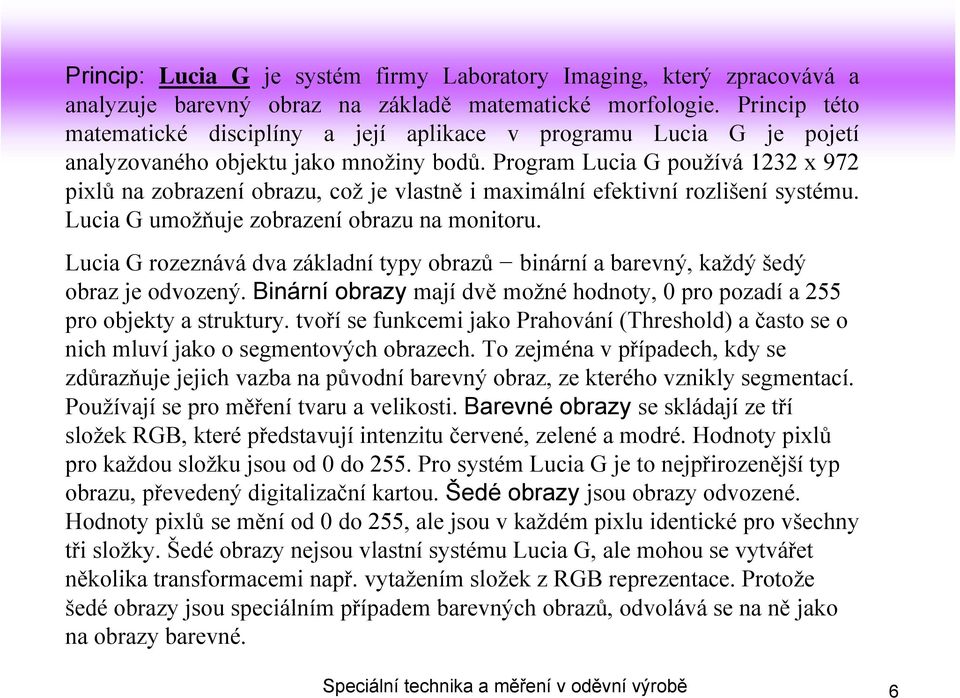

6 Princip: Lucia G je systém firmy Laboratory Imaging, který zpracovává a analyzuje barevný obraz na základě matematické morfologie. Princip této matematické disciplíny a její aplikace v programu Lucia G je pojetí analyzovaného objektu jako množiny bodů. Program Lucia G používá 1232 x 972 pixlů na zobrazení obrazu, což je vlastně i maximální efektivní rozlišení systému. Lucia G umožňuje zobrazení obrazu na monitoru. Lucia G rozeznává dva základní typy obrazů binární a barevný, každý šedý obraz je odvozený. Binární obrazy mají dvě možné hodnoty, 0 pro pozadí a 255 pro objekty a struktury. tvoří se funkcemi jako Prahování (Threshold) a často se o nich mluví jako o segmentových obrazech. To zejména v případech, kdy se zdůrazňuje jejich vazba na původní barevný obraz, ze kterého vznikly segmentací. Používají se pro měření tvaru a velikosti. Barevné obrazy se skládají ze tří složek RGB, které představují intenzitu červené, zelené a modré. Hodnoty pixlů pro každou složku jsou od 0 do 255. Pro systém Lucia G je to nejpřirozenější typ obrazu, převedený digitalizační kartou. Šedé obrazy jsou obrazy odvozené. Hodnoty pixlů se mění od 0 do 255, ale jsou v každém pixlu identické pro všechny tři složky. Šedé obrazy nejsou vlastní systému Lucia G, ale mohou se vytvářet několika transformacemi např. vytažením složek z RGB reprezentace. Protože šedé obrazy jsou speciálním případem barevných obrazů, odvolává se na ně jako na obrazy barevné. Speciální technika a měření v oděvní výrobě 6

7 Měření v systému Lucia G. Před měřením je nutné se rozhodnout jestli nás zajímá textura nebo objekt. Lucia G rozeznává dva druhy měření: texturální měření a objektové měření. Objektové měření se provádí příkazem Změřit objekty v poli (Scan Objects) v menu Měření (Measure). Výsledkem jsou hodnoty veličin nad jednotlivými objekty. Výběrem polí v okně FIELDS, položka OBJECT DATA v menu MEASURE, pak uživatel definuje prostor, ve kterém budou provedeny výpočty základních statistických veličin pro objekty. Texturální měření se provádí příkazem FIELD v menu Měření (Measure). Výsledkem jsou hodnoty veličin nad jednotlivými texturami. Výběrem polí v okně FIELDS, položka FIELD DATA v menu měření, pak uživatel definuje prostor, ve kterém budou provedeny výpočty základních statistických veličin pro textury. Měřící rámeček: je dalším důležitým parametrem. Má odlišný význam pro objektové a texturální měření. Pro objektové jsou částice, které se dotýkají levého nebo spodního okraje vyloučeny ze statistiky zatímco částice, které se dotýkají horního a pravého okraje jsou do statistiky zahrnuty. V případě texturálního měření definuje měřící rámeček pravoúhlou oblast, na kterou jsou omezena měření příznaků. Speciální technika a měření v oděvní výrobě 7

8 Obrazová analýza LUCIA / Nis-Elements Hodnocení geometrických vlastností rozměry objektů (měření délek, obvodů, ploch) morfologické znaky (tvar objektů, odchylky od ideálního tvaru) orientace objektů umístění v ploše Kolorimetrie Identifikace objektů Speciální technika a měření v oděvní výrobě 8

9 Zpracování obrazu v Nis-Elements Speciální technika a měření v oděvní výrobě 9

10 Kalibrace obrazu Speciální technika a měření v oděvní výrobě 10

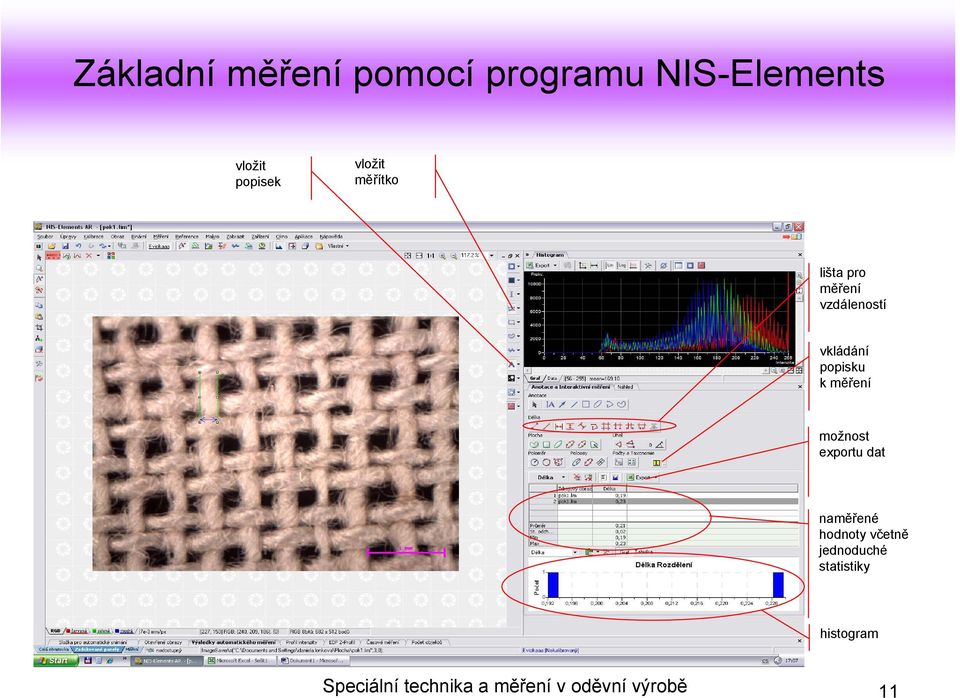

11 Základní měření pomocí programu NIS-Elements vložit popisek vložit měřítko lišta pro měření vzdáleností vkládání popisku kměření možnost exportu dat naměřené hodnoty včetně jednoduché statistiky histogram Speciální technika a měření v oděvní výrobě 11

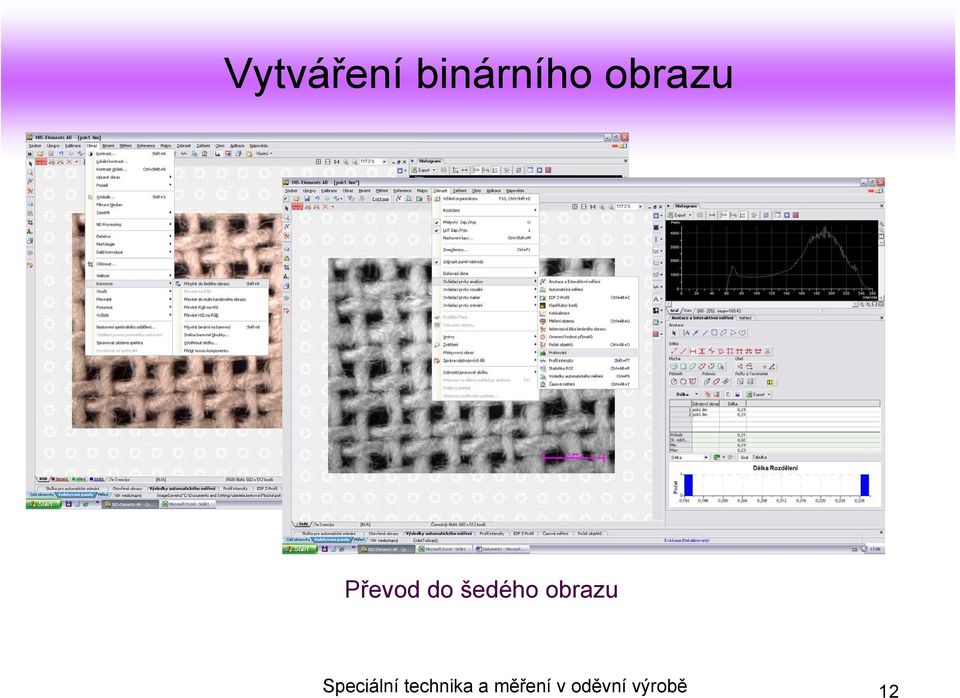

12 Vytváření binárního obrazu Převod do šedého obrazu Speciální technika a měření v oděvní výrobě 12

13 Vytvoření binárního obrazu na základě šedé stupnice označujeme část obrazu, která bude černá a která bílá zobrazení binárního obrazu zobrazení barevného obrazu zobrazení překrytého obrazu (prahovaný + čb) Speciální technika a měření v oděvní výrobě 13

14 Binární obraz Lišta pro měření úhlů Lišta pro měření plochy Při měření ploch je třeba si nejdříve zvolit nástroj, pomocí kterého budu chtít volit plochy. Poté kliknu na obrázek do dané oblasti a pohybem kolečka myši zvolím nastavím přesný obrys měřeného objektu. Pravým tlačítkem myši potvrdíme zvolení objektu obrys zezelená. Obrys jde dále upravovat pomocí pravého tlačítka myši a přesným přemisťováním bodů popisujících obrys. Speciální technika a měření v oděvní výrobě 14

15 Hodnocení zaplnění příze Reální obraz Úprava kontrastu Prahování - binarizace Úprava binárního obrazu Speciální technika a měření v oděvní výrobě 15

16 Hodnocení zakrytí tkaniny Speciální technika a měření v oděvní výrobě 16

17 Hodnocení mačkavosti Speciální technika a měření v oděvní výrobě 17

18 Hodnocení splývavosti Speciální technika a měření v oděvní výrobě 18

19 Hodnocení vad švů steh vázaný steh řetízkový Speciální technika a měření v oděvní výrobě 19

20 Hodnocení vrásnění švů Speciální technika a měření v oděvní výrobě 20

21 Literatura a podklady cit : Další informace: Čerpáno z podkladů Ing. Viery Glombíkové, Ph.D. Ing. Evy Hercíkové Speciální technika a měření v oděvní výrobě 21
