1 Trademarks NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být změněny be upozornění. NETGEAR, Inc. Všechna práva vyhrazena. Slučitelnost Úplné znění Prohlášení o shodě najdete na webové stránce Určeno pouze pro použití uvnitř, ve všech členských zemích EU, státech ESVO a Švýcarsku. Instalační příručka bezdrátového modemu s routerem ADSL2+ N300 DGN2200Bv4 Obsah balení Balení by mělo obsahovat následující položky. Pokud je některá z položek chybná, poškozená či schází, obraťte se na prodejce společnosti NETGEAR. Modem s routerem N300 Napájecí adaptér NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Kabel DSL Kabel sítě Ethernet Brezen 2013

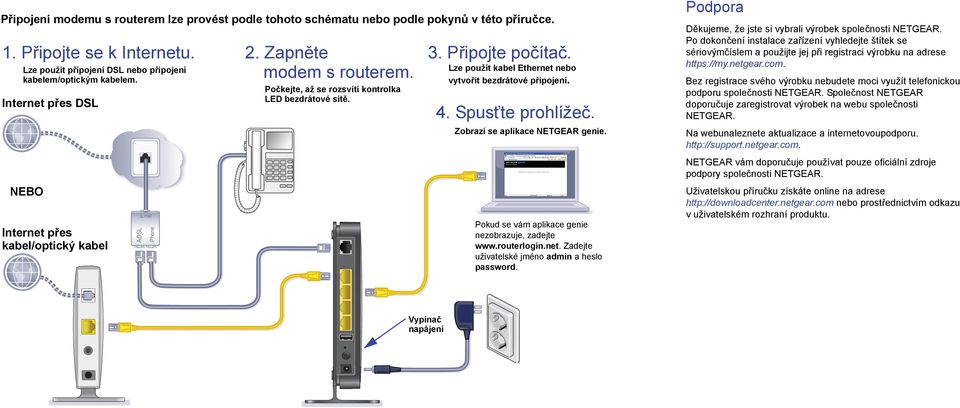

2 Připojení modemu s routerem lze provést podle tohoto schématu nebo podle pokynů v této příručce. 1. Připojte se k Internetu. Lze použít připojení DSL nebo připojení kabelem/optickým kabelem. Internet přes DSL NEBO Internet přes kabel/optický kabel ADSL Line Phone 2. Zapněte modem s routerem. Počkejte, až se rozsvítí kontrolka LED bezdrátové sítě. 3. Připojte počítač. Lze použít kabel Ethernet nebo vytvořit bezdrátové připojení. 4. Spusťte prohlížeč. Zobrazí se aplikace NETGEAR genie. Pokud se vám aplikace genie nezobrazuje, zadejte Zadejte uživatelské jméno admin a heslo password. Podpora Děkujeme, že jste si vybrali výrobek společnosti NETGEAR. Po dokončení instalace zařízení vyhledejte štítek se sériovýmčíslem a použijte jej při registraci výrobku na adrese Bez registrace svého výrobku nebudete moci využít telefonickou podporu společnosti NETGEAR. Společnost NETGEAR doporučuje zaregistrovat výrobek na webu společnosti NETGEAR. Na webunaleznete aktualizace a internetovoupodporu. NETGEAR vám doporučuje používat pouze oficiální zdroje podpory společnosti NETGEAR. Uživatelskou příručku získáte online na adrese nebo prostřednictvím odkazu v uživatelském rozhraní produktu. Vypínač napájení

3 Obsah Než začnete Instalace modemu s routerem Předem nastavené zabezpečení bezdrátové sítě Nastavení bezdrátové sítě Připojení k bezdrátové síti Provádění změn v rozhraní modemu s routerem Řešení problémů Přístup ke službě ReadySHARE Další funkce

4 Než začnete Můžete se připojit přímo k lince DSL nebo ke kabelovému modemu / modemu s optickým kabelem. Poznámka: Pokud se připojujete k lince DSL, zkontrolujte před instalací modemu s routerem, zda je vaše služba DSL aktivní. K instalaci modemu DSL a připojení k Internetu potřebujete zde uvedené informace. Vyhledejte je a mějte je po ruce před tím, než začnete s instalací. DSL, uživatelské jméno a heslo. Tyto informace jsou obvykle součástí uvítacího dopisu, který vám zaslal poskytovatel připojení DSL po registraci do této služby. Zde si poznamenejte uživatelské jméno a heslo účtu internetové služby DSL: Uživatelské jméno: Heslo: Vaše telefonní číslo a číslo účtu DSL. Pokud nemáte hlasovou službu, můžete místo telefonního čísla použít číslo svého účtu DSL. 2

5 Instalace modemu s routerem Mikrofiltr filtruje rušení ze standardního telefonního zařízení, které sdílí linku se službou DSL. Mezi taková zařízení patří telefony, faxové přístroje, záznamníky a displeje zobrazující ID volajícího. 1. Připojte se k Internetu. Internet lze připojit přes DSL nebo kabelem/optickým kabelem. Připojení ADSL: Line ADSL Phone Mezi telefonní linku a telefon nainstalujte mikrofiltr ADSL. Připojení portu ADSL modemu s routerem k portu ADSL mikrofiltru. Pokud se modem s routerem a telefon připojují ke stejné telefonní lince, použijte mikrofiltr ADSL u všech telefonních linek v domě. 3

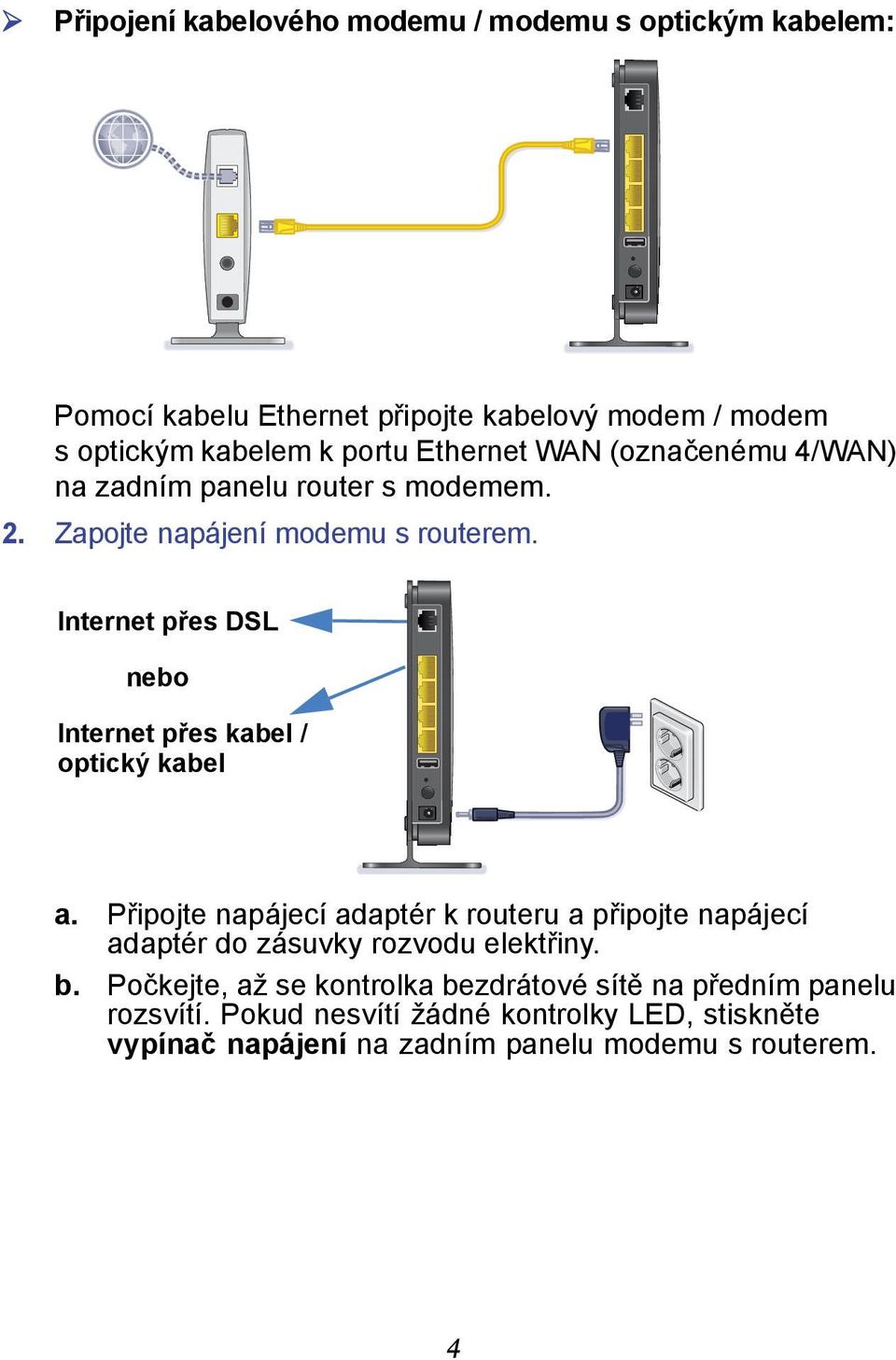

6 Připojení kabelového modemu / modemu s optickým kabelem: Pomocí kabelu Ethernet připojte kabelový modem / modem s optickým kabelem k portu Ethernet WAN (označenému 4/WAN) na zadním panelu router s modemem. 2. Zapojte napájení modemu s routerem. Internet přes DSL nebo Internet přes kabel / optický kabel a. Připojte napájecí adaptér k routeru a připojte napájecí adaptér do zásuvky rozvodu elektřiny. b. Počkejte, až se kontrolka bezdrátové sítě na předním panelu rozsvítí. Pokud nesvítí žádné kontrolky LED, stiskněte vypínač napájení na zadním panelu modemu s routerem. 4

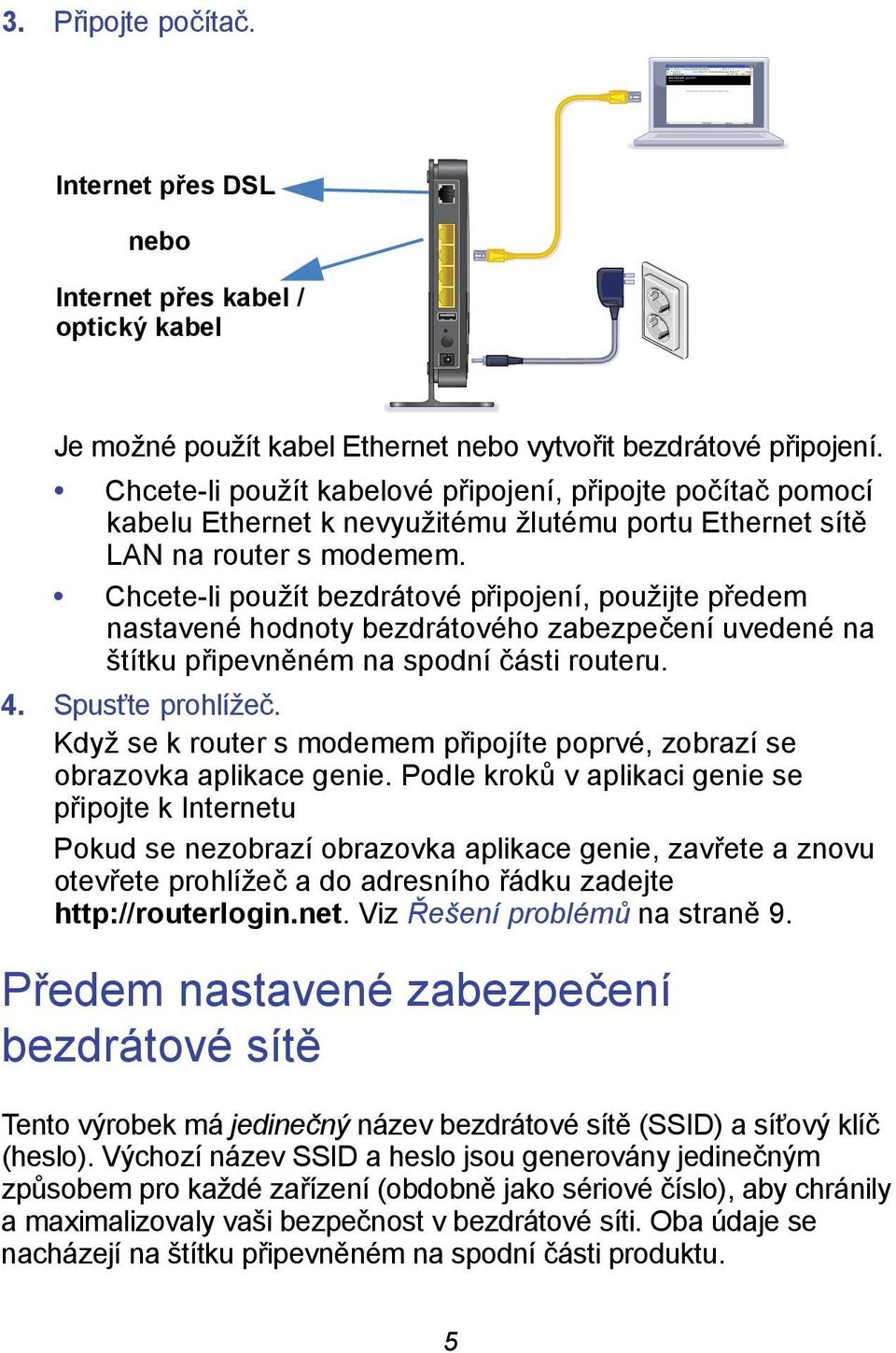

7 3. Připojte počítač. Internet přes DSL nebo Internet přes kabel / optický kabel Je možné použít kabel Ethernet nebo vytvořit bezdrátové připojení. Chcete-li použít kabelové připojení, připojte počítač pomocí kabelu Ethernet k nevyužitému žlutému portu Ethernet sítě LAN na router s modemem. Chcete-li použít bezdrátové připojení, použijte předem nastavené hodnoty bezdrátového zabezpečení uvedené na štítku připevněném na spodní části routeru. 4. Spusťte prohlížeč. Když se k router s modemem připojíte poprvé, zobrazí se obrazovka aplikace genie. Podle kroků v aplikaci genie se připojte k Internetu Pokud se nezobrazí obrazovka aplikace genie, zavřete a znovu otevřete prohlížeč a do adresního řádku zadejte Viz Řešení problémů na straně 9. Předem nastavené zabezpečení bezdrátové sítě Tento výrobek má jedinečný název bezdrátové sítě (SSID) a síťový klíč (heslo). Výchozí název SSID a heslo jsou generovány jedinečným způsobem pro každé zařízení (obdobně jako sériové číslo), aby chránily a maximalizovaly vaši bezpečnost v bezdrátové síti. Oba údaje se nacházejí na štítku připevněném na spodní části produktu. 5

8 Společnost NETGEAR doporučuje, abyste neměnili přednastavený název SSID ani heslo bezdrátové sítě. Pokud tato nastavení změníte, název SSID ani heslo na štítku již nebudou fungovat. Nastavení bezdrátové sítě Název bezdrátové sítě Síťový klíč (SSID) (heslo) Poznamenejte si výchozí předem nastavené hodnoty bezdrátového připojení, které jsou vytištěny na štítku. Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud změníte výchozí nastavení, poznamenejte si je sem pro referenci a tuto příručku uložte na bezpečném místě: Název bezdrátové sítě (SSID): Síťový klíč (heslo): Pokud chcete načíst nebo aktualizovat heslo bezdrátového připojení, zadejte v internetovém prohlížeči adresu Do webového prohlížeče zadejte a přihlaste se pomocí výchozího uživatelského jména (admin) a hesla (password). Potom vyberte možnost Wireless (Bezdrátové). 6

9 Připojení k bezdrátové síti Pro připojení k bezdrátové síti můžete použít metodu Nastavení zabezpečení Wi-Fi (WPS), nebo manuální nastavení. Připojení k síti pomocí WPS: 1. Stiskněte tlačítko WPS na routeru s modemem. 2. Do dvou minut stiskněte tlačítko WPS na bezdrátovém počítači či zařízení, případně proces nastavení WPS dokončete podle pokynů k funkci WPS dodaných se zařízením. Poznámka: Některé starší počítače či zařízení nemohou využívat WPS. Manuální připojení k síti: 1. V počítači či bezdrátovém zařízení otevřete nástroj, který spravuje bezdrátové připojení. Tento nástroj vyhledá dostupné bezdrátové sítě v okolí. 2. V seznamu sítí vyberte název bezdrátové sítě (SSID). Název bezdrátové sítě SSID se nachází na štítku připevněném na spodní části router s modemem. Změníte-li název sítě během procesu úvodního nastavení, najděte tento síťový název. 3. Zapište předem nastavené heslo (nebo vlastní heslo, pokud jste předem nastavené heslo změnili), a klikněte na možnost Connect (Připojit). 7

10 Provádění změn v rozhraní modemu s routerem Po nastavení pomocí softwaru NETGEAR genie se můžete přihlásit k modemu s routerem a prohlédnout si jeho nastavení nebo jej případně upravit. Postup pro přihlášení k modemu s routerem: 1. Spusťte prohlížeč v počítači nebo v bezdrátovém zařízení, které je připojeno k modemu s routerem. 2. Do adresního řádku prohlížeče zapište adresu nebo Zobrazí se výzva k přihlášení: 3. Zadejte uživatelské jméno admin a heslo password. Zobrazí se jednoduchá domovská obrazovka: 8

11 Další údaje o obrazovkách modemu s routerem najdete v uživatelské příručce. Uživatelská příručka je k dispozici na webových stránkách podpory společnosti NETGEAR Postup změny hesla pro uživatele modemu s routerem: 1. Přihlaste se k modemu s routerem. 2. Vyberte možnost Advanced (Pokročilé) > Administration (Správa) > Set Password (Nastavit heslo). 3. Zadejte své staré heslo. 4. Nové heslo zadejte dvakrát 5. Klikněte na tlačítko Použít (Apply). Řešení problémů Pokud se v prohlížeči nezobrazí webová stránka: Zkontrolujte, zda je počítač připojen k jednomu z dostupných ethernetových portů sítě LAN nebo bezdrátově k modemu s routerem. Zkontrolujte, zda modem s routerem funguje a že kontrolka LED bezdrátové sítě svítí. Pokud má počítač nastavenou statickou nebo pevnou adresu IP (což není běžný případ), změňte nastavení tak, aby adresu IP získával počítač dynamicky z routeru. 9

12 Pokud se modem s routerem nezapne: 1. Zkontrolujte kabely. Odpojte a znovu připojte všechny kabely. Ověřte, jestli je telefonní kabel připojující modem DSL s routerem k zásuvce ve zdi zapojený do filtru. Pokud nepoužíváte službu telefonních hovorů, není filtr potřeba. Filtr nainstalovaný v místě, kde není potřeba, může rušit signál ADSL. 2. Vypněte modem s routerem a poté ho znovu zapněte. a. Vypněte napájení modemu s routerem. b. Odpojte napájecí adaptér a všechny ostatní kabely ze zadní strany modemu s routerem. c. Počkejte 30 sekund, potom kabely a adaptér do modemu s routerem opět zapojte a zapněte ho. d. Zkontrolujte, zda svítí napájecí kontrolka LED. Pokud kontrolka LED nesvítí, zkuste zapojit napájecí adaptér do jiné elektrické zásuvky. e. Počkejte, až budou kontrolky LED svítit zeleně. 3. Spusťte internetový prohlížeč a pokuste se připojit k Internetu. Pokud kroky 1 3 problém nevyřeší: 4. Resetujte modem s routerem. K resetování modemu s routerem se používá špendlík či sponka na papír, kterými stisknete a přidržíte tlačítko Reset (lze se k němu dostat malým otvorem). 10

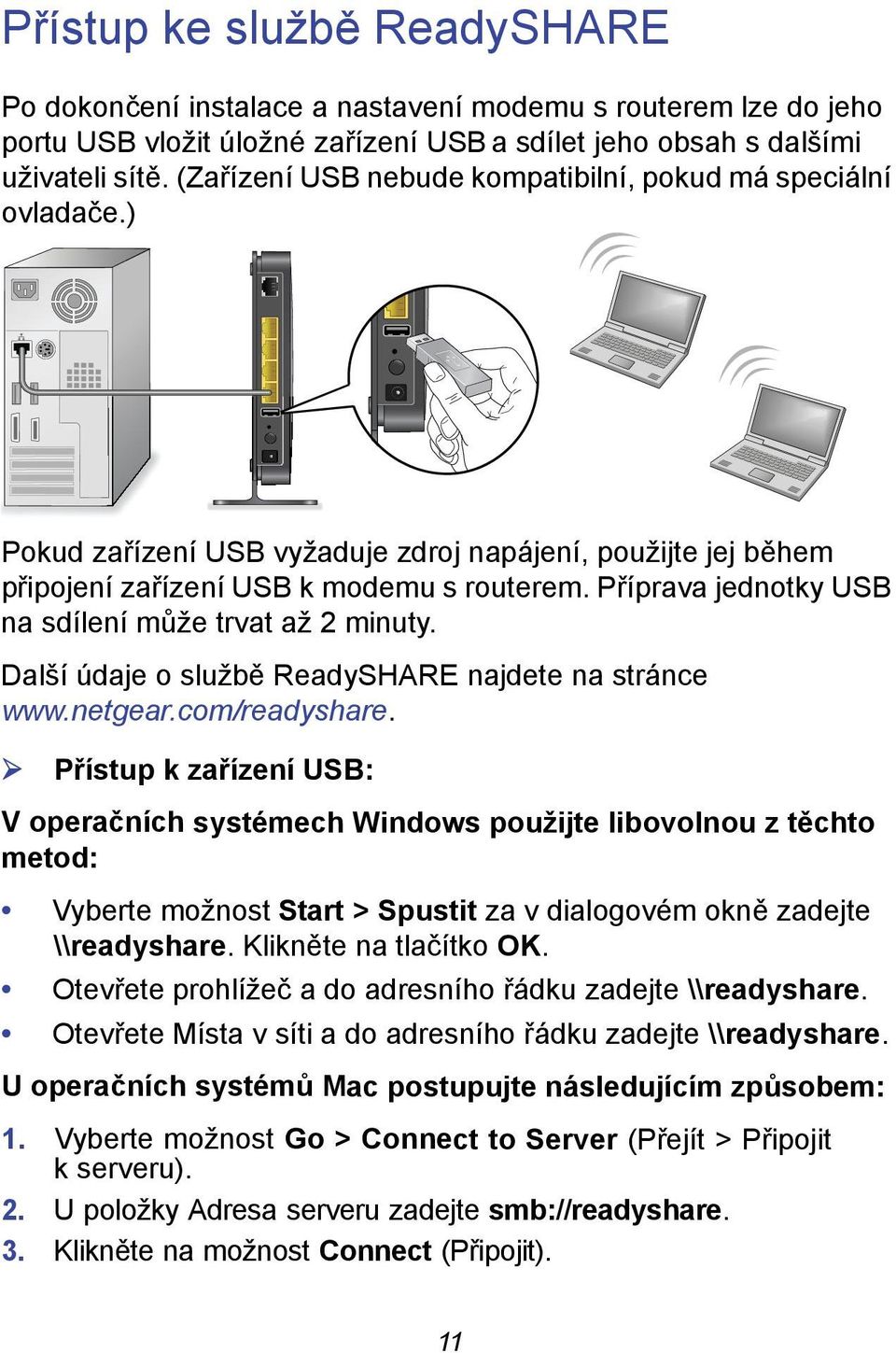

13 Přístup ke službě ReadySHARE Po dokončení instalace a nastavení modemu s routerem lze do jeho portu USB vložit úložné zařízení USB a sdílet jeho obsah s dalšími uživateli sítě. (Zařízení USB nebude kompatibilní, pokud má speciální ovladače.) Pokud zařízení USB vyžaduje zdroj napájení, použijte jej během připojení zařízení USB k modemu s routerem. Příprava jednotky USB na sdílení může trvat až 2 minuty. Další údaje o službě ReadySHARE najdete na stránce Přístup k zařízení USB: V operačních systémech Windows použijte libovolnou z těchto metod: Vyberte možnost Start > Spustit za v dialogovém okně zadejte \\readyshare. Klikněte na tlačítko OK. Otevřete prohlížeč a do adresního řádku zadejte \\readyshare. Otevřete Místa v síti a do adresního řádku zadejte \\readyshare. U operačních systémů Mac postupujte následujícím způsobem: 1. Vyberte možnost Go > Connect to Server (Přejít > Připojit k serveru). 2. U položky Adresa serveru zadejte smb://readyshare. 3. Klikněte na možnost Connect (Připojit). 11

14 Další funkce Přístup k dalším funkcím, včetně rodičovské ochrany Live Parental Controls, měření síťového provozu, úložiště ReadyShare či přístupu pro hosta, je možný po přihlášení k routeru na stránce NETGEAR, Inc. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána na systémech pro vyhledávání informací ani překládána do libovolného jazyka v jakékoli formě nebo pomocí jakýchkoli prostředků bez písemného souhlasu společnosti NETGEAR, Inc. Zařízení NEPOKLÁDEJTE navzájem na sebe ani do těsných prostorů či do zásuvek. Zkontrolujte, zda je kolem zařízení nejméně 5 cm volného místa. Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být změněny bez upozornění. Ostatní názvy značek a výrobků jsou registrované ochranné známky nebo ochranné známky příslušných vlastníků NETGEAR, Inc. Všechna práva vyhrazena. 12
