Servisní příručka SUNNY BOY 1300TL/1600TL/2100TL

Transkript

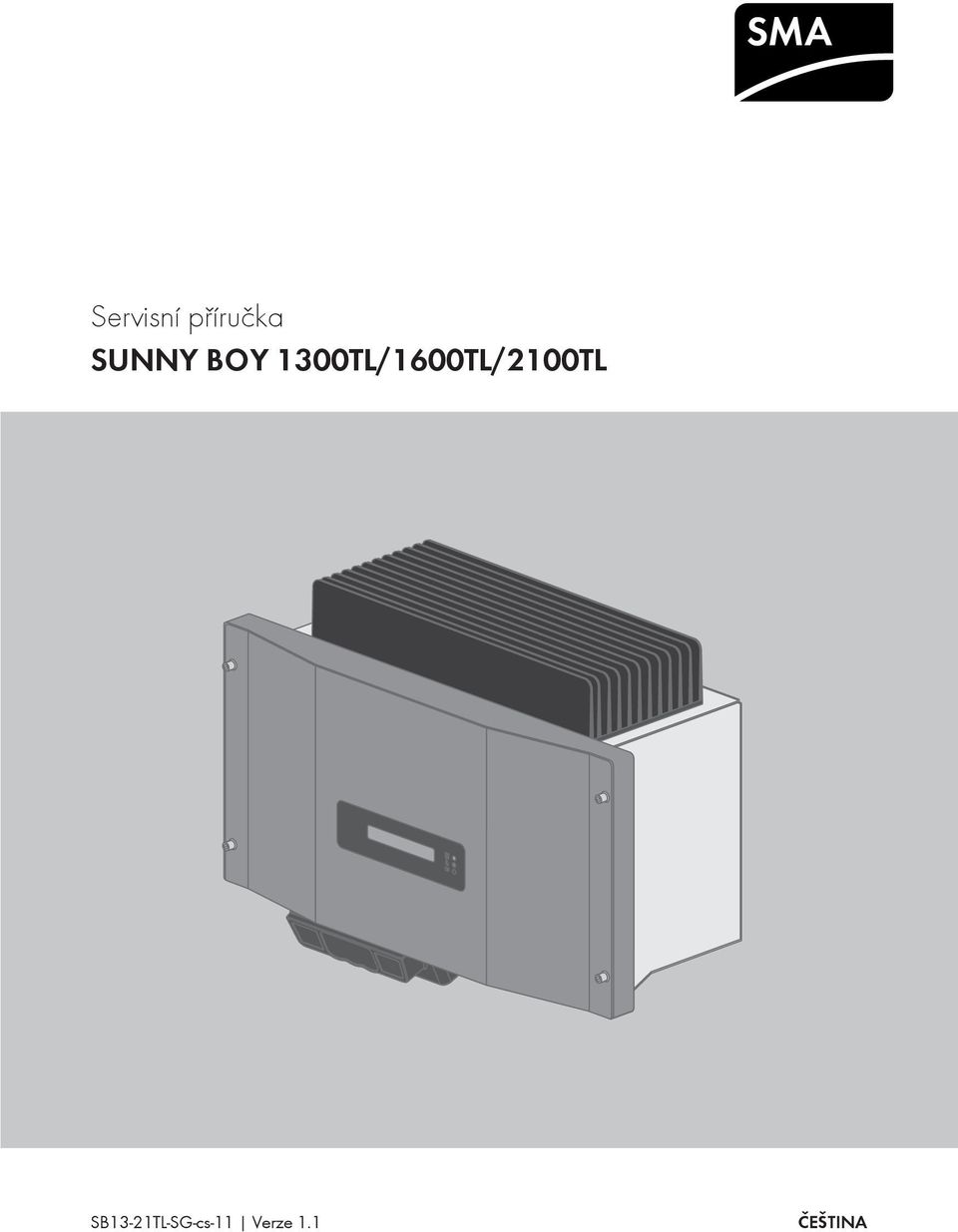

1 Servisní příručka SUNNY BOY 1300TL/1600TL/2100TL SB13-21TL-SG-cs-11 Verze 1.1 ČEŠTINA

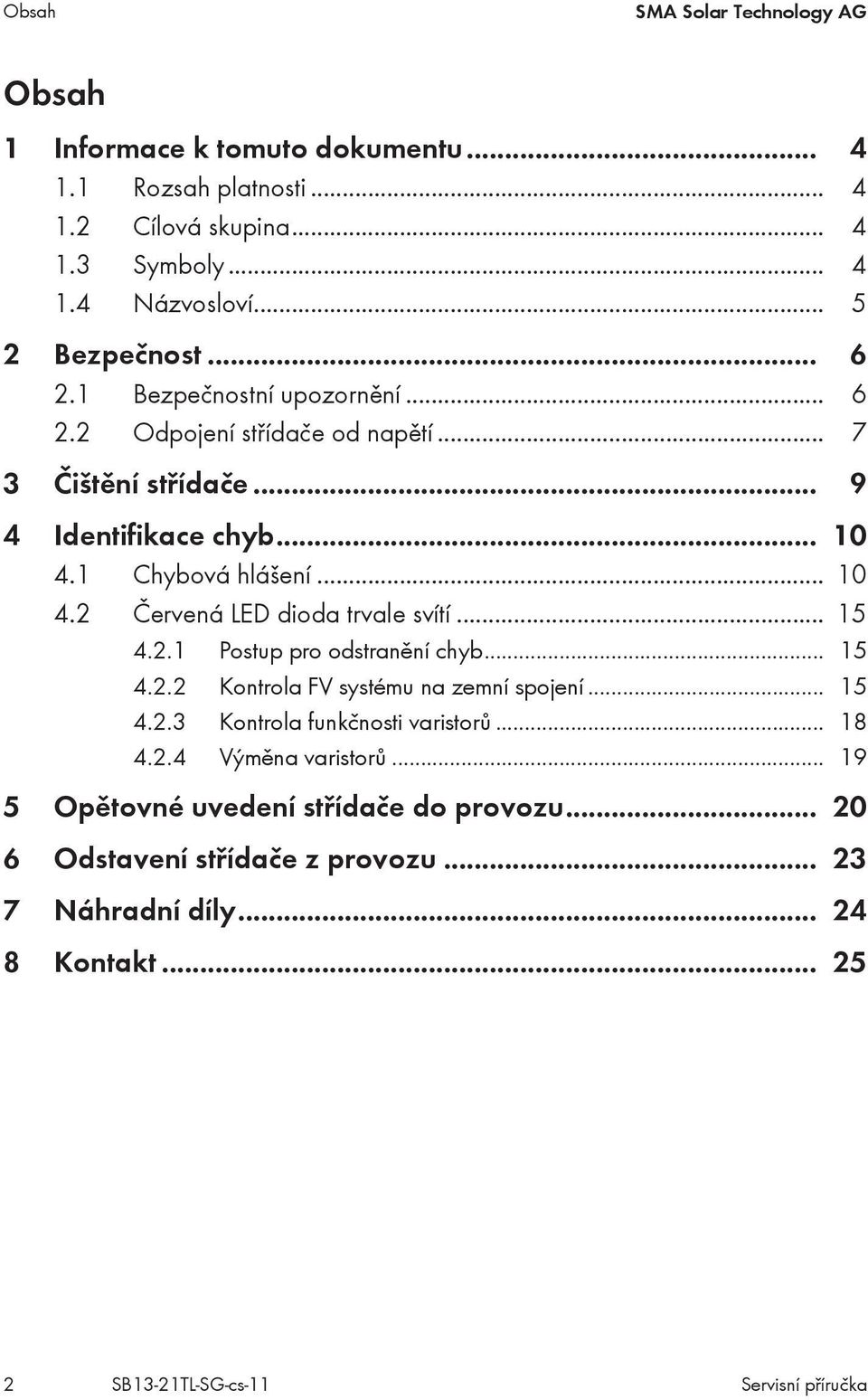

2 Obsah SMA Solar Technology AG Obsah 1 Informace k tomuto dokumentu Rozsah platnosti Cílová skupina Symboly Názvosloví Bezpečnost Bezpečnostní upozornění Odpojení střídače od napětí Čištění střídače Identifikace chyb Chybová hlášení Červená LED dioda trvale svítí Postup pro odstranění chyb Kontrola FV systému na zemní spojení Kontrola funkčnosti varistorů Výměna varistorů Opětovné uvedení střídače do provozu Odstavení střídače z provozu Náhradní díly Kontakt SB13-21TL-SG-cs-11 Servisní příručka

3 SMA Solar Technology AG Právní ustanovení Právní ustanovení Informace obsažené v této dokumentaci jsou majetkem společnosti SMA Solar Technology AG. K jejich úplnému i částečnému zveřejnění je zapotřebí písemný souhlas společnosti SMA Solar Technology AG. Interní pořizování kopií v rámci firmy za účelem hodnocení produktu či řádného použití produktu je povoleno a nevyžaduje předchozí souhlas. Záruka SMA Aktuální záruční podmínky si můžete stáhnout na internetu na adrese Ochranné známky Všechny ochranné známky jsou uznány, i když nejsou označeny příslušným symbolem. Pokud symbol chybí, neznamená to, že zboží či známka nejsou chráněné. Slovní značka a loga BLUETOOTH jsou registrované ochranné známky společnosti Bluetooth SIG, Inc., a jakékoliv použití těchto značek společností SMA Solar Technology AG probíhá na základě licence. Modbus je registrovaná ochranná známka společnosti Schneider Electric a licenci pro její používání poskytla společnost Modbus Organization, Inc. QR Code je registrovaná ochranná známka společnosti DENSO WAVE INCORPORATED. Phillips a Pozidriv jsou registrované ochranné známky společnosti Phillips Screw Company. Torx je registrovaná ochranná známka společnosti Acument Global Technologies, Inc. SMA Solar Technology AG Sonnenallee Niestetal Německo Tel Fax info@sma.de SMA Solar Technology AG. Všechna práva vyhrazena. Servisní příručka SB13-21TL-SG-cs-11 3

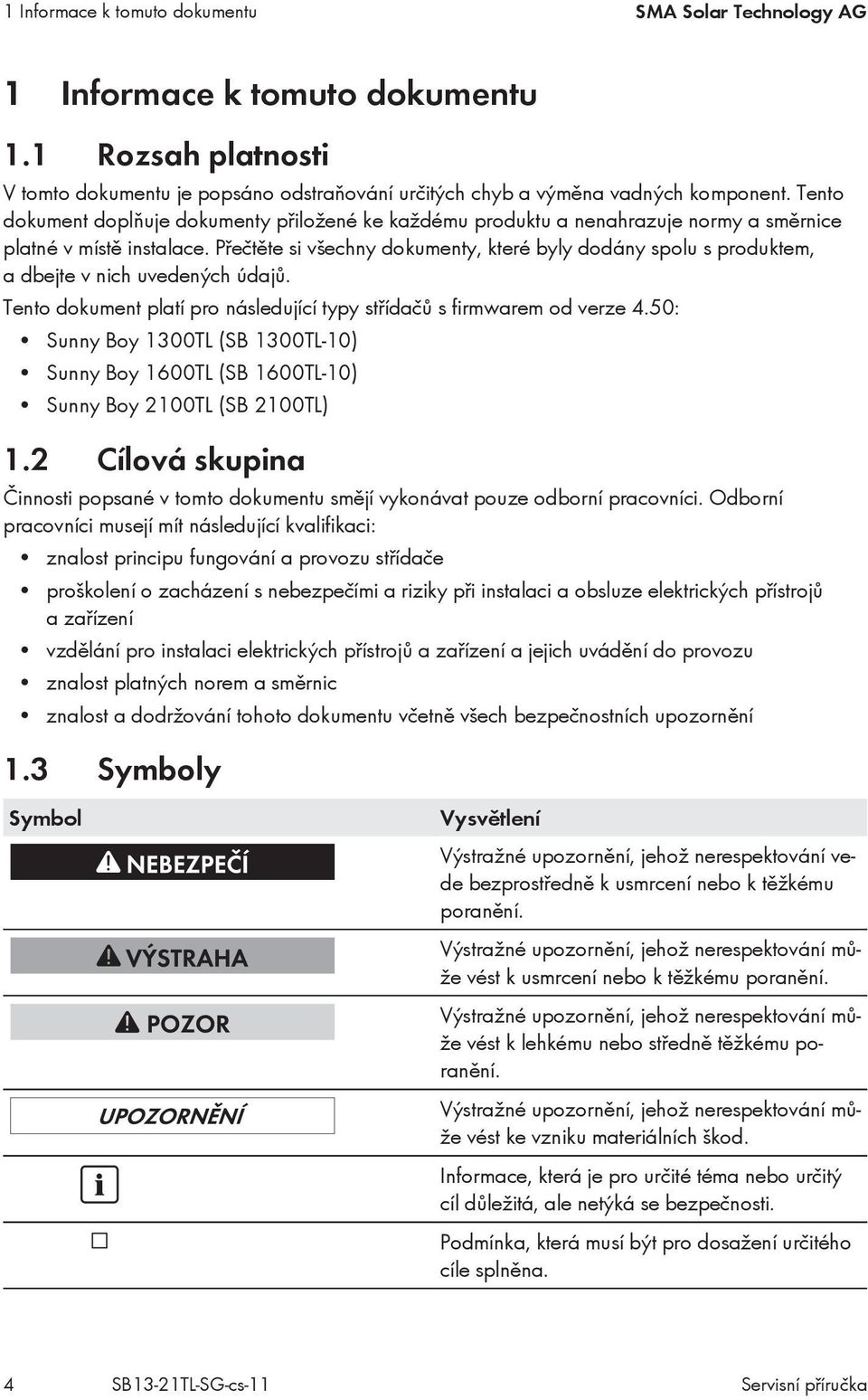

4 1 Informace k tomuto dokumentu SMA Solar Technology AG 1 Informace k tomuto dokumentu 1.1 Rozsah platnosti V tomto dokumentu je popsáno odstraňování určitých chyb a výměna vadných komponent. Tento dokument doplňuje dokumenty přiložené ke každému produktu a nenahrazuje normy a směrnice platné v místě instalace. Přečtěte si všechny dokumenty, které byly dodány spolu s produktem, a dbejte v nich uvedených údajů. Tento dokument platí pro následující typy střídačů s firmwarem od verze 4.50: Sunny Boy 1300TL (SB 1300TL-10) Sunny Boy 1600TL (SB 1600TL-10) Sunny Boy 2100TL (SB 2100TL) 1.2 Cílová skupina Činnosti popsané v tomto dokumentu smějí vykonávat pouze odborní pracovníci. Odborní pracovníci musejí mít následující kvalifikaci: znalost principu fungování a provozu střídače proškolení o zacházení s nebezpečími a riziky při instalaci a obsluze elektrických přístrojů a zařízení vzdělání pro instalaci elektrických přístrojů a zařízení a jejich uvádění do provozu znalost platných norem a směrnic znalost a dodržování tohoto dokumentu včetně všech bezpečnostních upozornění 1.3 Symboly Symbol Vysvětlení Výstražné upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění. Výstražné upozornění, jehož nerespektování může vést ke vzniku materiálních škod. Informace, která je pro určité téma nebo určitý cíl důležitá, ale netýká se bezpečnosti. Podmínka, která musí být pro dosažení určitého cíle splněna. 4 SB13-21TL-SG-cs-11 Servisní příručka

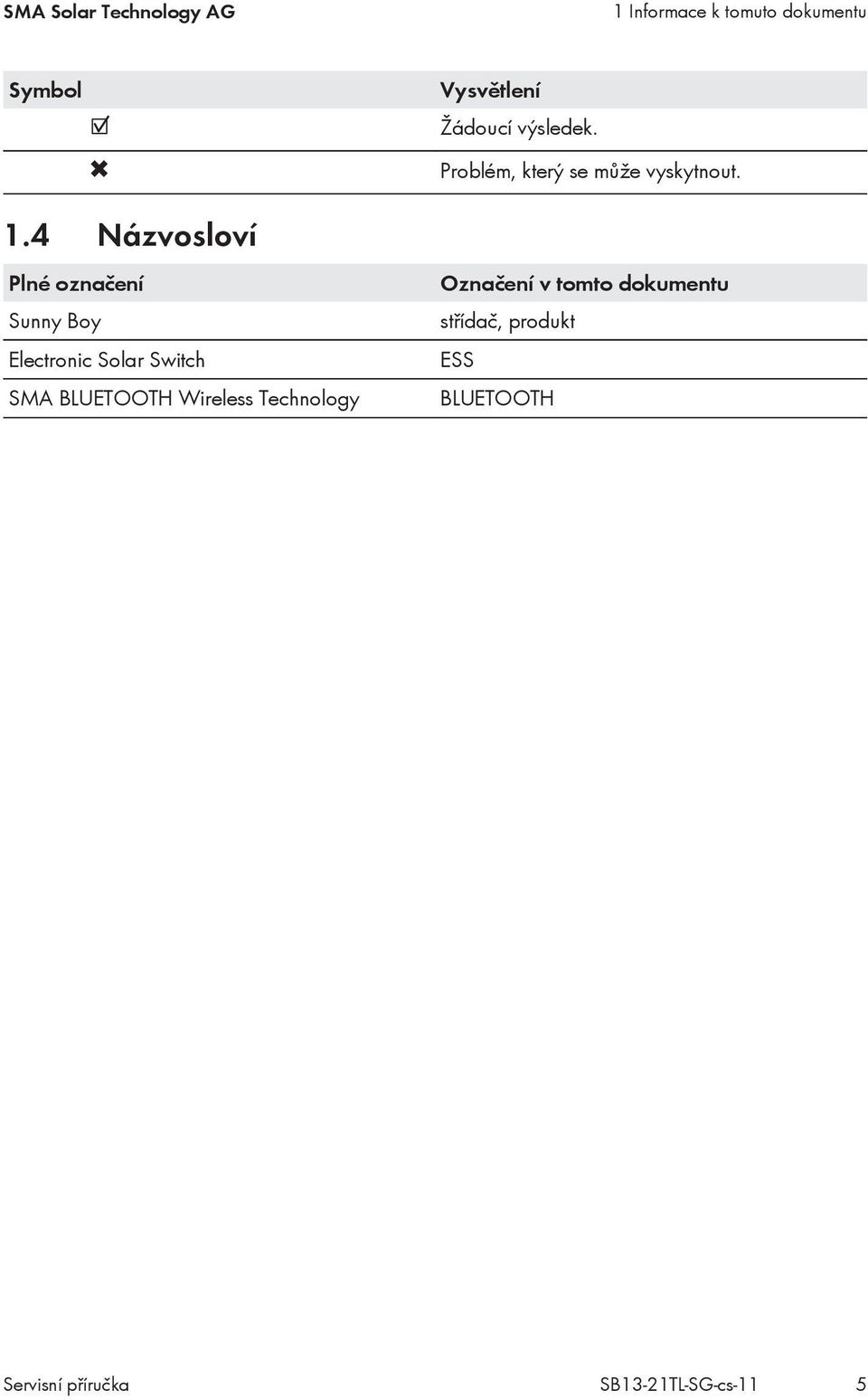

5 SMA Solar Technology AG 1 Informace k tomuto dokumentu Symbol 1.4 Názvosloví Plné označení Sunny Boy Electronic Solar Switch SMA BLUETOOTH Wireless Technology Vysvětlení Žádoucí výsledek. Problém, který se může vyskytnout. Označení v tomto dokumentu střídač, produkt ESS BLUETOOTH Servisní příručka SB13-21TL-SG-cs-11 5

6 2 Bezpečnost SMA Solar Technology AG 2 Bezpečnost 2.1 Bezpečnostní upozornění V této kapitole jsou obsažena bezpečnostní upozornění, kterých je třeba dbát při provádění veškerých prací na produktu a za použití produktu. Aby se předešlo poranění osob a vzniku materiálních škod a aby byl zajištěn trvalý provoz produktu, pozorně si tuto kapitolu přečtěte a vždy dbejte všech bezpečnostních upozornění. Nebezpečí usmrcení vlivem vysokého napětí FV generátoru FV generátor při slunečním svitu vytváří nebezpečné stejnosměrné napětí, které je přítomno na DC vodičích a na součástech střídače, které vedou napětí. Dotknete-li se DC vodičů nebo součástí, které vedou napětí, může to vést k životu nebezpečnému zásahu elektrickým proudem. Pokud DC konektory odpojíte od střídače pod zátěží, může vzniknout elektrický oblouk, který způsobí zásah elektrickým proudem a popáleniny. Nedotýkejte se volně ležících konců kabelů. Nedotýkejte se DC vodičů. Nedotýkejte se součástí střídače, které vedou napětí. Střídač smějí montovat, instalovat a uvádět do provozu pouze odborní pracovníci s odpovídající kvalifikací. Případné chyby smějí odstraňovat pouze odborní pracovníci. Před prováděním jakýchkoliv prací na střídači střídač vždy odpojte od napětí, jak je to popsáno v tomto dokumentu (viz kapitola 2.2 Odpojení střídače od napětí, strana 7). Nebezpečí usmrcení v důsledku zásahu elektrickým proudem Dotknete-li se neuzemněného FV panelu nebo stojanu FV generátoru, může dojít k životu nebezpečnému zásahu elektrickým proudem. Po celé délce vodivě propojte a uzemněte FV panely, stojan FV generátoru a elektricky vodivé plochy. Dbejte při tom předpisů platných v místě instalace. Nebezpečí popálení horkými částmi krytu střídače Části krytu střídače se mohou během provozu zahřívat. Během provozu se dotýkejte pouze víka krytu střídače. 6 SB13-21TL-SG-cs-11 Servisní příručka

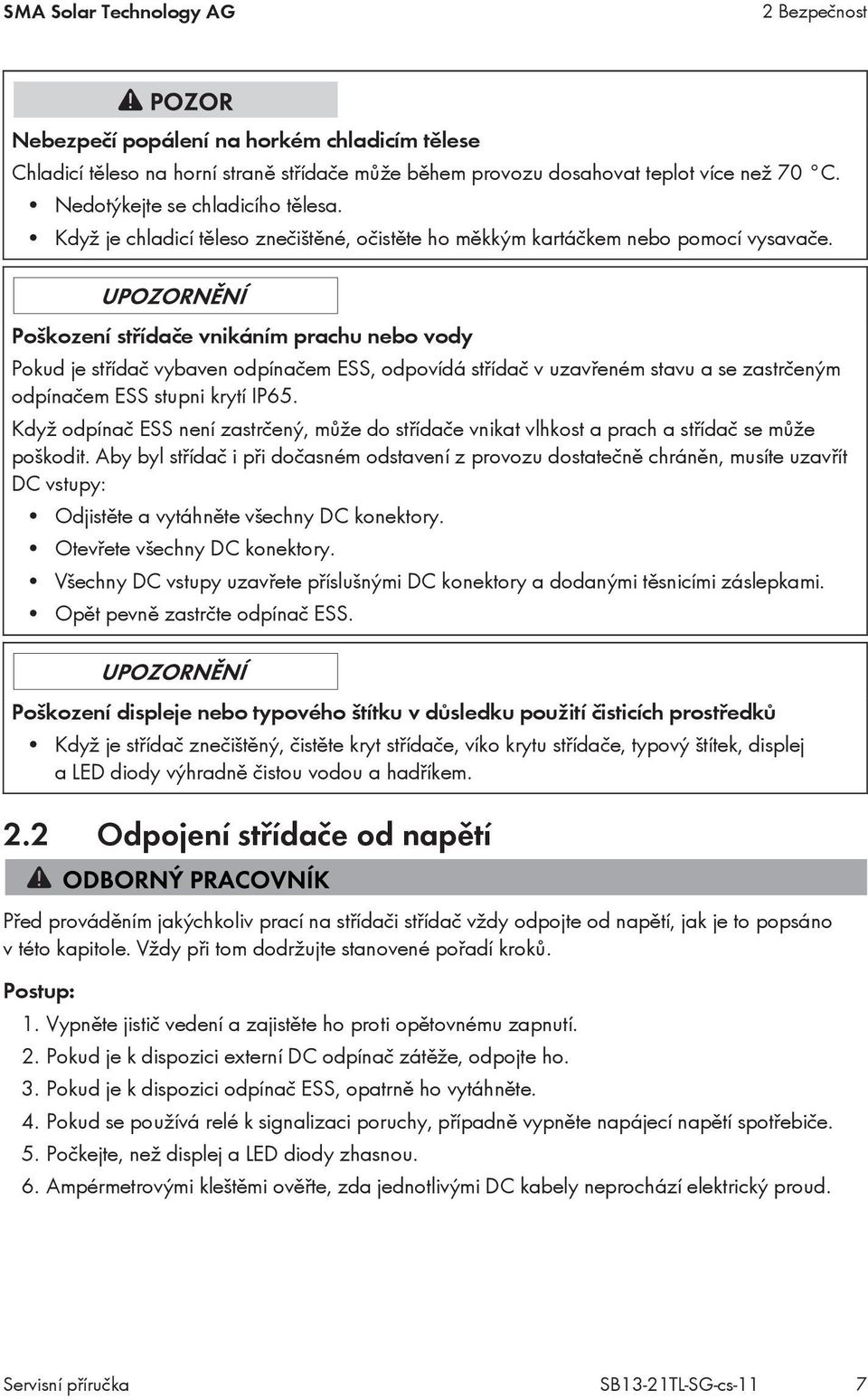

7 SMA Solar Technology AG 2 Bezpečnost Nebezpečí popálení na horkém chladicím tělese Chladicí těleso na horní straně střídače může během provozu dosahovat teplot více než 70 C. Nedotýkejte se chladicího tělesa. Když je chladicí těleso znečištěné, očistěte ho měkkým kartáčkem nebo pomocí vysavače. Poškození střídače vnikáním prachu nebo vody Pokud je střídač vybaven odpínačem ESS, odpovídá střídač v uzavřeném stavu a se zastrčeným odpínačem ESS stupni krytí IP65. Když odpínač ESS není zastrčený, může do střídače vnikat vlhkost a prach a střídač se může poškodit. Aby byl střídač i při dočasném odstavení z provozu dostatečně chráněn, musíte uzavřít DC vstupy: Odjistěte a vytáhněte všechny DC konektory. Otevřete všechny DC konektory. Všechny DC vstupy uzavřete příslušnými DC konektory a dodanými těsnicími záslepkami. Opět pevně zastrčte odpínač ESS. Poškození displeje nebo typového štítku v důsledku použití čisticích prostředků Když je střídač znečištěný, čistěte kryt střídače, víko krytu střídače, typový štítek, displej a LED diody výhradně čistou vodou a hadříkem. 2.2 Odpojení střídače od napětí Před prováděním jakýchkoliv prací na střídači střídač vždy odpojte od napětí, jak je to popsáno v této kapitole. Vždy při tom dodržujte stanovené pořadí kroků. Postup: 1. Vypněte jistič vedení a zajistěte ho proti opětovnému zapnutí. 2. Pokud je k dispozici externí DC odpínač zátěže, odpojte ho. 3. Pokud je k dispozici odpínač ESS, opatrně ho vytáhněte. 4. Pokud se používá relé k signalizaci poruchy, případně vypněte napájecí napětí spotřebiče. 5. Počkejte, než displej a LED diody zhasnou. 6. Ampérmetrovými kleštěmi ověřte, zda jednotlivými DC kabely neprochází elektrický proud. Servisní příručka SB13-21TL-SG-cs-11 7

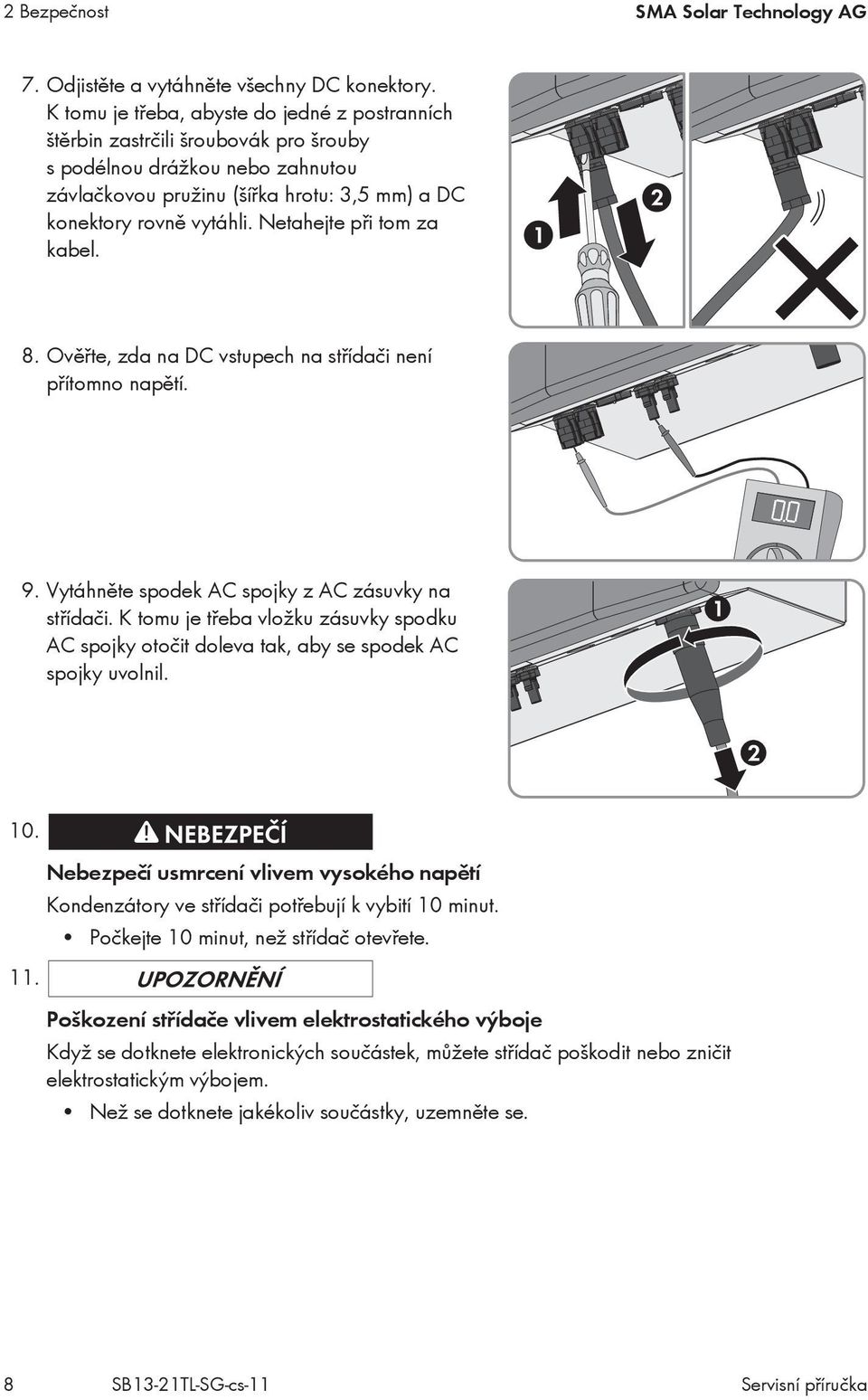

8 2 Bezpečnost SMA Solar Technology AG 7. Odjistěte a vytáhněte všechny DC konektory. K tomu je třeba, abyste do jedné z postranních štěrbin zastrčili šroubovák pro šrouby s podélnou drážkou nebo zahnutou závlačkovou pružinu (šířka hrotu: 3,5 mm) a DC konektory rovně vytáhli. Netahejte při tom za kabel. 8. Ověřte, zda na DC vstupech na střídači není přítomno napětí. 9. Vytáhněte spodek AC spojky z AC zásuvky na střídači. K tomu je třeba vložku zásuvky spodku AC spojky otočit doleva tak, aby se spodek AC spojky uvolnil Nebezpečí usmrcení vlivem vysokého napětí Kondenzátory ve střídači potřebují k vybití 10 minut. Počkejte 10 minut, než střídač otevřete. Poškození střídače vlivem elektrostatického výboje Když se dotknete elektronických součástek, můžete střídač poškodit nebo zničit elektrostatickým výbojem. Než se dotknete jakékoliv součástky, uzemněte se. 8 SB13-21TL-SG-cs-11 Servisní příručka

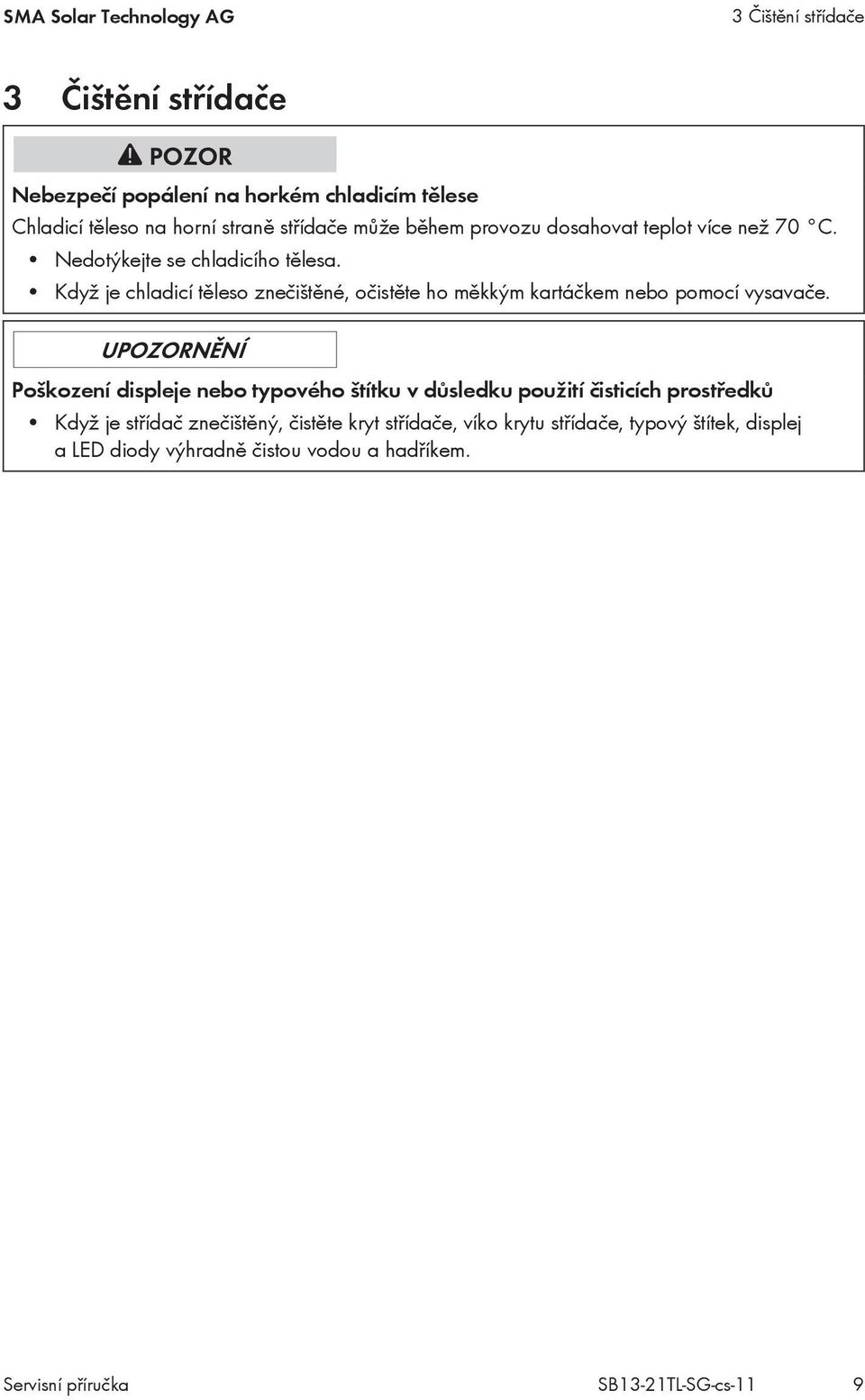

9 SMA Solar Technology AG 3 Čištění střídače 3 Čištění střídače Nebezpečí popálení na horkém chladicím tělese Chladicí těleso na horní straně střídače může během provozu dosahovat teplot více než 70 C. Nedotýkejte se chladicího tělesa. Když je chladicí těleso znečištěné, očistěte ho měkkým kartáčkem nebo pomocí vysavače. Poškození displeje nebo typového štítku v důsledku použití čisticích prostředků Když je střídač znečištěný, čistěte kryt střídače, víko krytu střídače, typový štítek, displej a LED diody výhradně čistou vodou a hadříkem. Servisní příručka SB13-21TL-SG-cs-11 9

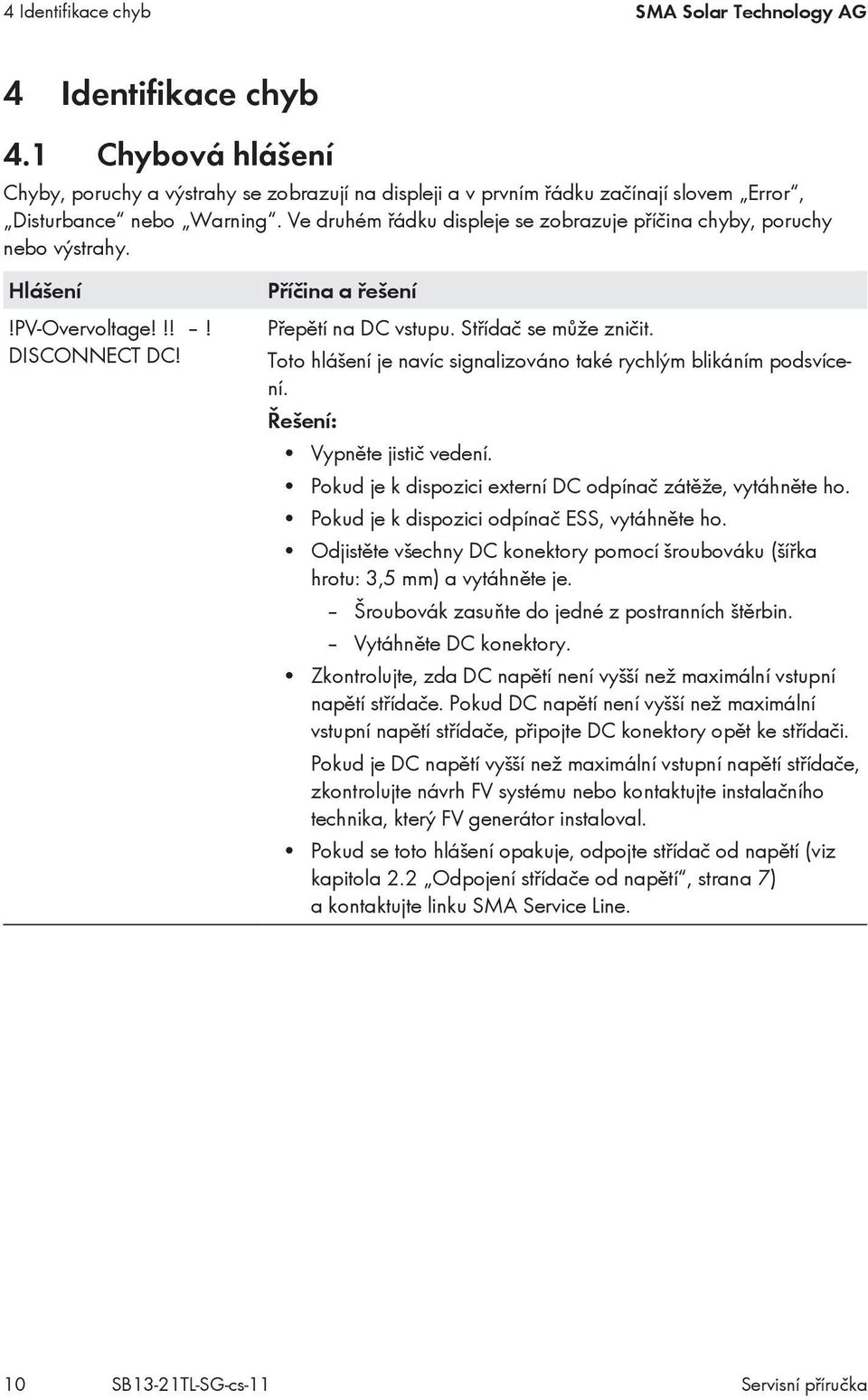

10 4 Identifikace chyb SMA Solar Technology AG 4 Identifikace chyb 4.1 Chybová hlášení Chyby, poruchy a výstrahy se zobrazují na displeji a v prvním řádku začínají slovem Error, Disturbance nebo Warning. Ve druhém řádku displeje se zobrazuje příčina chyby, poruchy nebo výstrahy. Hlášení!PV-Overvoltage!!!! DISCONNECT DC! Příčina a řešení Přepětí na DC vstupu. Střídač se může zničit. Toto hlášení je navíc signalizováno také rychlým blikáním podsvícení. Vypněte jistič vedení. Pokud je k dispozici externí DC odpínač zátěže, vytáhněte ho. Pokud je k dispozici odpínač ESS, vytáhněte ho. Odjistěte všechny DC konektory pomocí šroubováku (šířka hrotu: 3,5 mm) a vytáhněte je. Šroubovák zasuňte do jedné z postranních štěrbin. Vytáhněte DC konektory. Zkontrolujte, zda DC napětí není vyšší než maximální vstupní napětí střídače. Pokud DC napětí není vyšší než maximální vstupní napětí střídače, připojte DC konektory opět ke střídači. Pokud je DC napětí vyšší než maximální vstupní napětí střídače, zkontrolujte návrh FV systému nebo kontaktujte instalačního technika, který FV generátor instaloval. Pokud se toto hlášení opakuje, odpojte střídač od napětí (viz kapitola 2.2 Odpojení střídače od napětí, strana 7) a kontaktujte linku SMA Service Line. 10 SB13-21TL-SG-cs-11 Servisní příručka

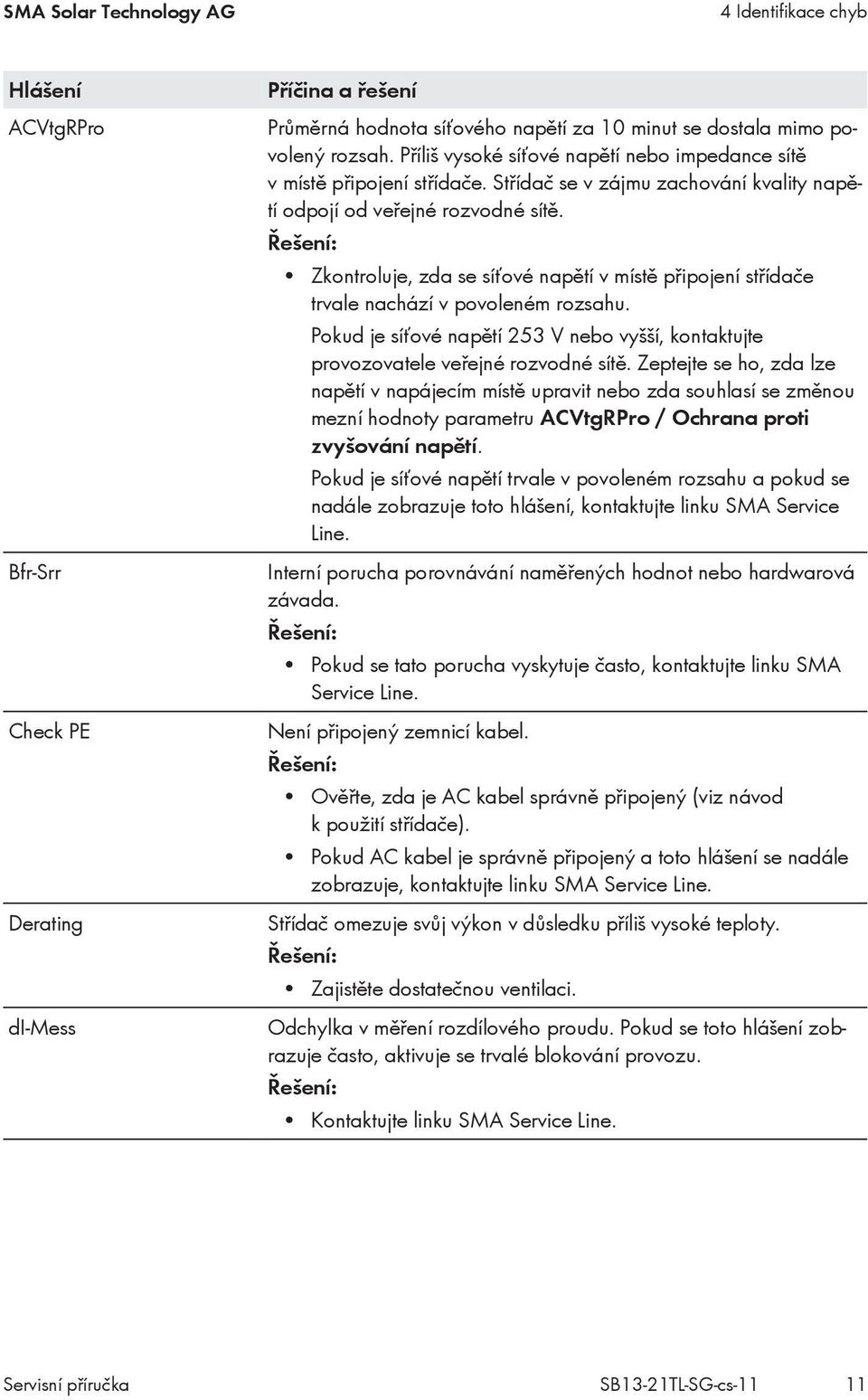

11 SMA Solar Technology AG 4 Identifikace chyb Hlášení ACVtgRPro Bfr-Srr Check PE Derating di-mess Příčina a řešení Průměrná hodnota síťového napětí za 10 minut se dostala mimo povolený rozsah. Příliš vysoké síťové napětí nebo impedance sítě v místě připojení střídače. Střídač se v zájmu zachování kvality napětí odpojí od veřejné rozvodné sítě. Zkontroluje, zda se síťové napětí v místě připojení střídače trvale nachází v povoleném rozsahu. Pokud je síťové napětí 253 V nebo vyšší, kontaktujte provozovatele veřejné rozvodné sítě. Zeptejte se ho, zda lze napětí v napájecím místě upravit nebo zda souhlasí se změnou mezní hodnoty parametru ACVtgRPro / Ochrana proti zvyšování napětí. Pokud je síťové napětí trvale v povoleném rozsahu a pokud se nadále zobrazuje toto hlášení, kontaktujte linku SMA Service Line. Interní porucha porovnávání naměřených hodnot nebo hardwarová závada. Pokud se tato porucha vyskytuje často, kontaktujte linku SMA Service Line. Není připojený zemnicí kabel. Ověřte, zda je AC kabel správně připojený (viz návod k použití střídače). Pokud AC kabel je správně připojený a toto hlášení se nadále zobrazuje, kontaktujte linku SMA Service Line. Střídač omezuje svůj výkon v důsledku příliš vysoké teploty. Zajistěte dostatečnou ventilaci. Odchylka v měření rozdílového proudu. Pokud se toto hlášení zobrazuje často, aktivuje se trvalé blokování provozu. Kontaktujte linku SMA Service Line. Servisní příručka SB13-21TL-SG-cs-11 11

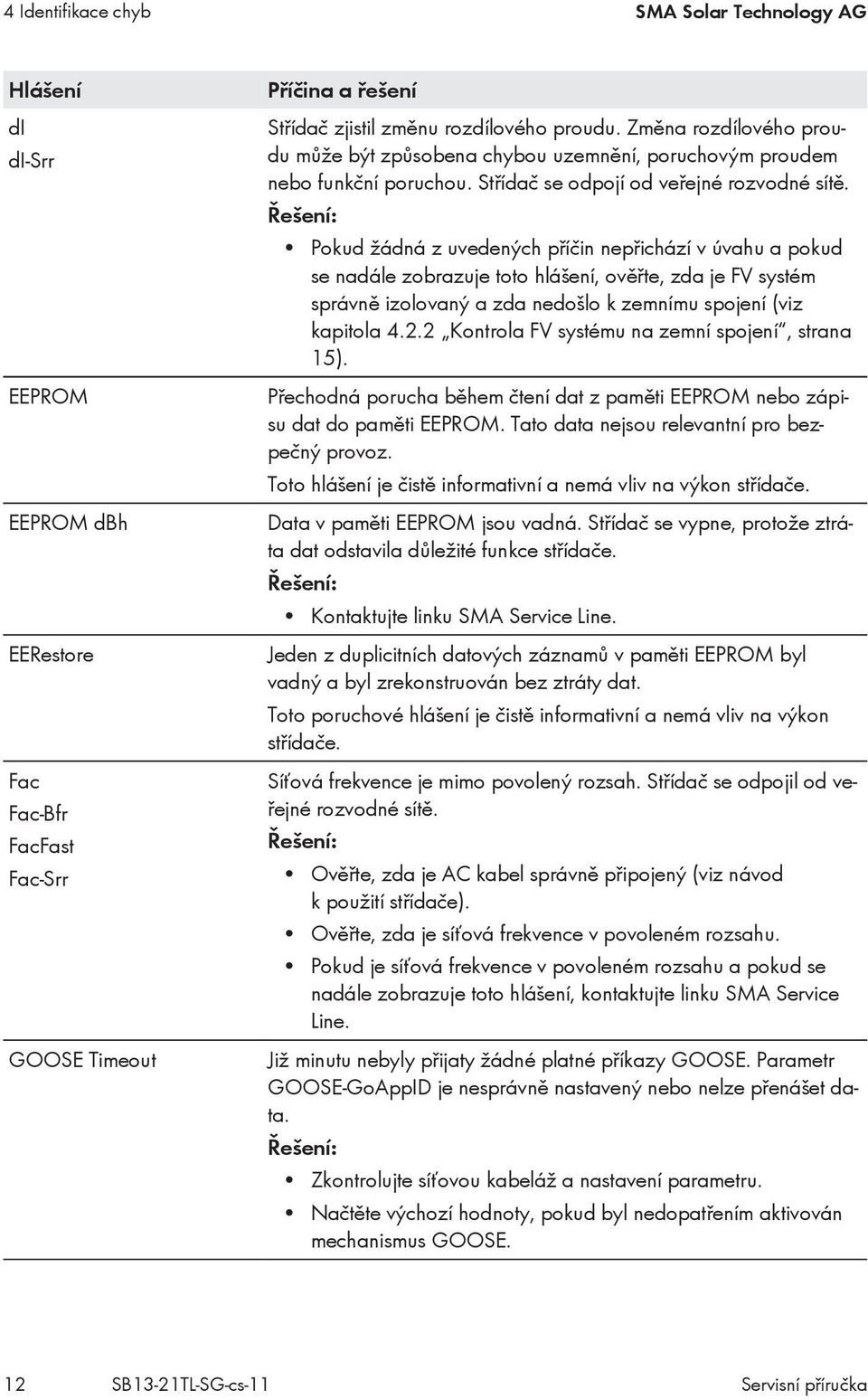

12 4 Identifikace chyb SMA Solar Technology AG Hlášení di di Srr EEPROM EEPROM dbh EERestore Fac Fac-Bfr FacFast Fac-Srr GOOSE Timeout Příčina a řešení Střídač zjistil změnu rozdílového proudu. Změna rozdílového proudu může být způsobena chybou uzemnění, poruchovým proudem nebo funkční poruchou. Střídač se odpojí od veřejné rozvodné sítě. Pokud žádná z uvedených příčin nepřichází v úvahu a pokud se nadále zobrazuje toto hlášení, ověřte, zda je FV systém správně izolovaný a zda nedošlo k zemnímu spojení (viz kapitola Kontrola FV systému na zemní spojení, strana 15). Přechodná porucha během čtení dat z paměti EEPROM nebo zápisu dat do paměti EEPROM. Tato data nejsou relevantní pro bezpečný provoz. Toto hlášení je čistě informativní a nemá vliv na výkon střídače. Data v paměti EEPROM jsou vadná. Střídač se vypne, protože ztráta dat odstavila důležité funkce střídače. Kontaktujte linku SMA Service Line. Jeden z duplicitních datových záznamů v paměti EEPROM byl vadný a byl zrekonstruován bez ztráty dat. Toto poruchové hlášení je čistě informativní a nemá vliv na výkon střídače. Síťová frekvence je mimo povolený rozsah. Střídač se odpojil od veřejné rozvodné sítě. Ověřte, zda je AC kabel správně připojený (viz návod k použití střídače). Ověřte, zda je síťová frekvence v povoleném rozsahu. Pokud je síťová frekvence v povoleném rozsahu a pokud se nadále zobrazuje toto hlášení, kontaktujte linku SMA Service Line. Již minutu nebyly přijaty žádné platné příkazy GOOSE. Parametr GOOSE-GoAppID je nesprávně nastavený nebo nelze přenášet data. Zkontrolujte síťovou kabeláž a nastavení parametru. Načtěte výchozí hodnoty, pokud byl nedopatřením aktivován mechanismus GOOSE. 12 SB13-21TL-SG-cs-11 Servisní příručka

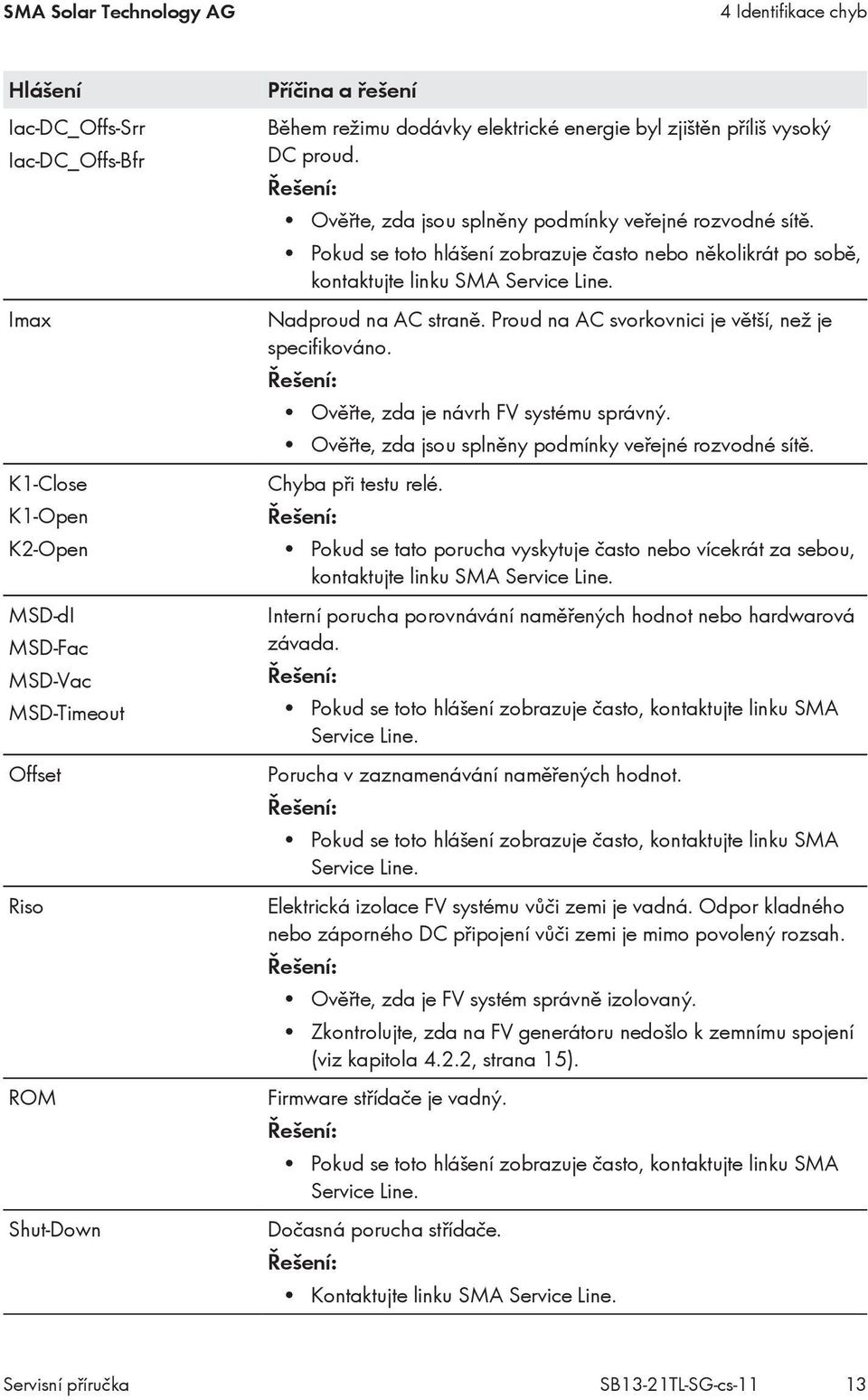

13 SMA Solar Technology AG 4 Identifikace chyb Hlášení Iac-DC_Offs-Srr Iac-DC_Offs-Bfr Imax K1-Close K1-Open K2-Open MSD di MSD-Fac MSD-Vac MSD-Timeout Offset Riso ROM Shut-Down Příčina a řešení Během režimu dodávky elektrické energie byl zjištěn příliš vysoký DC proud. Ověřte, zda jsou splněny podmínky veřejné rozvodné sítě. Pokud se toto hlášení zobrazuje často nebo několikrát po sobě, kontaktujte linku SMA Service Line. Nadproud na AC straně. Proud na AC svorkovnici je větší, než je specifikováno. Ověřte, zda je návrh FV systému správný. Ověřte, zda jsou splněny podmínky veřejné rozvodné sítě. Chyba při testu relé. Pokud se tato porucha vyskytuje často nebo vícekrát za sebou, kontaktujte linku SMA Service Line. Interní porucha porovnávání naměřených hodnot nebo hardwarová závada. Pokud se toto hlášení zobrazuje často, kontaktujte linku SMA Service Line. Porucha v zaznamenávání naměřených hodnot. Pokud se toto hlášení zobrazuje často, kontaktujte linku SMA Service Line. Elektrická izolace FV systému vůči zemi je vadná. Odpor kladného nebo záporného DC připojení vůči zemi je mimo povolený rozsah. Ověřte, zda je FV systém správně izolovaný. Zkontrolujte, zda na FV generátoru nedošlo k zemnímu spojení (viz kapitola 4.2.2, strana 15). Firmware střídače je vadný. Pokud se toto hlášení zobrazuje často, kontaktujte linku SMA Service Line. Dočasná porucha střídače. Kontaktujte linku SMA Service Line. Servisní příručka SB13-21TL-SG-cs-11 13

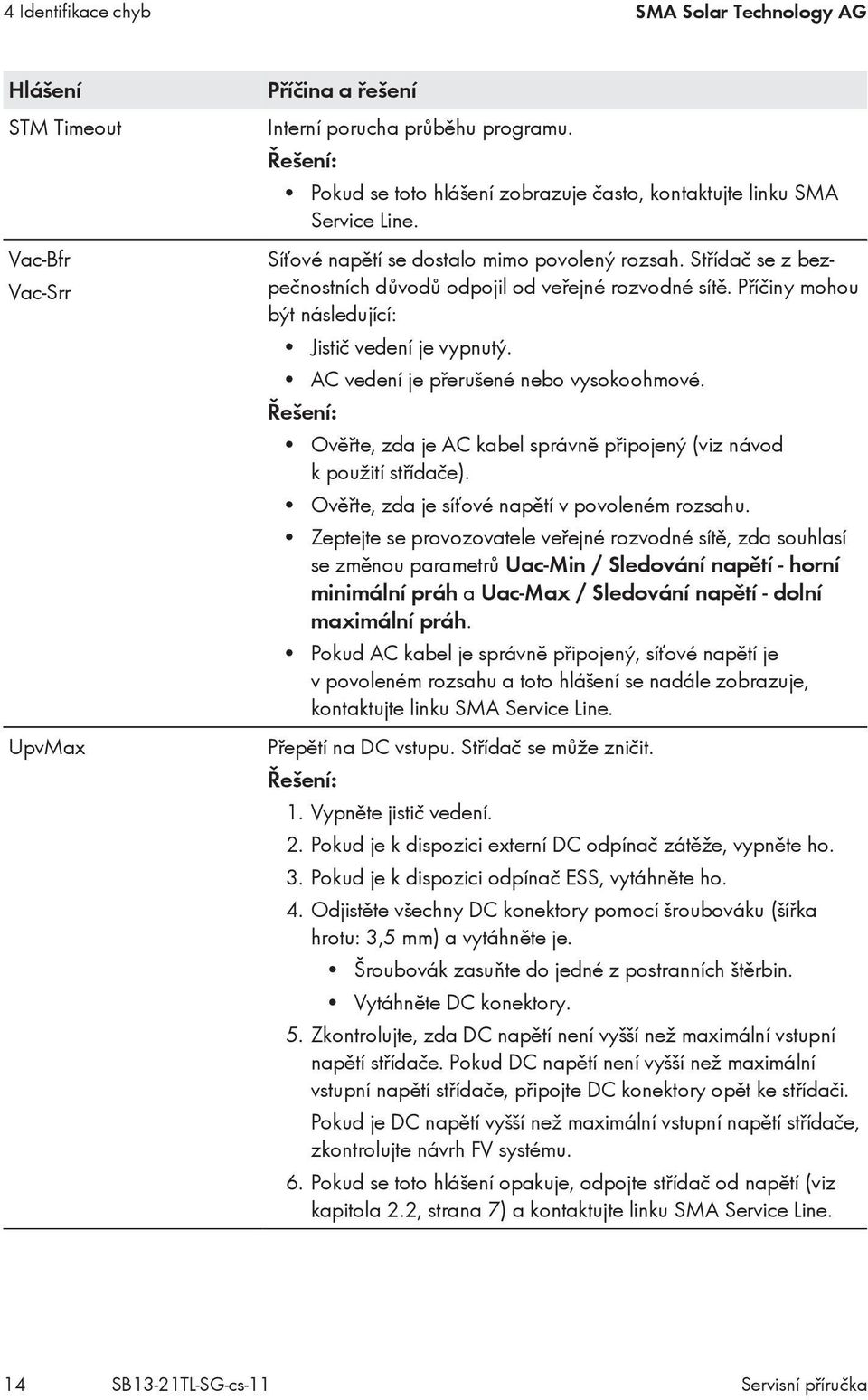

14 4 Identifikace chyb SMA Solar Technology AG Hlášení STM Timeout Vac-Bfr Vac-Srr UpvMax Příčina a řešení Interní porucha průběhu programu. Pokud se toto hlášení zobrazuje často, kontaktujte linku SMA Service Line. Síťové napětí se dostalo mimo povolený rozsah. Střídač se z bezpečnostních důvodů odpojil od veřejné rozvodné sítě. Příčiny mohou být následující: Jistič vedení je vypnutý. AC vedení je přerušené nebo vysokoohmové. Ověřte, zda je AC kabel správně připojený (viz návod k použití střídače). Ověřte, zda je síťové napětí v povoleném rozsahu. Zeptejte se provozovatele veřejné rozvodné sítě, zda souhlasí se změnou parametrů Uac-Min / Sledování napětí - horní minimální práh a Uac-Max / Sledování napětí - dolní maximální práh. Pokud AC kabel je správně připojený, síťové napětí je v povoleném rozsahu a toto hlášení se nadále zobrazuje, kontaktujte linku SMA Service Line. Přepětí na DC vstupu. Střídač se může zničit. 1. Vypněte jistič vedení. 2. Pokud je k dispozici externí DC odpínač zátěže, vypněte ho. 3. Pokud je k dispozici odpínač ESS, vytáhněte ho. 4. Odjistěte všechny DC konektory pomocí šroubováku (šířka hrotu: 3,5 mm) a vytáhněte je. Šroubovák zasuňte do jedné z postranních štěrbin. Vytáhněte DC konektory. 5. Zkontrolujte, zda DC napětí není vyšší než maximální vstupní napětí střídače. Pokud DC napětí není vyšší než maximální vstupní napětí střídače, připojte DC konektory opět ke střídači. Pokud je DC napětí vyšší než maximální vstupní napětí střídače, zkontrolujte návrh FV systému. 6. Pokud se toto hlášení opakuje, odpojte střídač od napětí (viz kapitola 2.2, strana 7) a kontaktujte linku SMA Service Line. 14 SB13-21TL-SG-cs-11 Servisní příručka

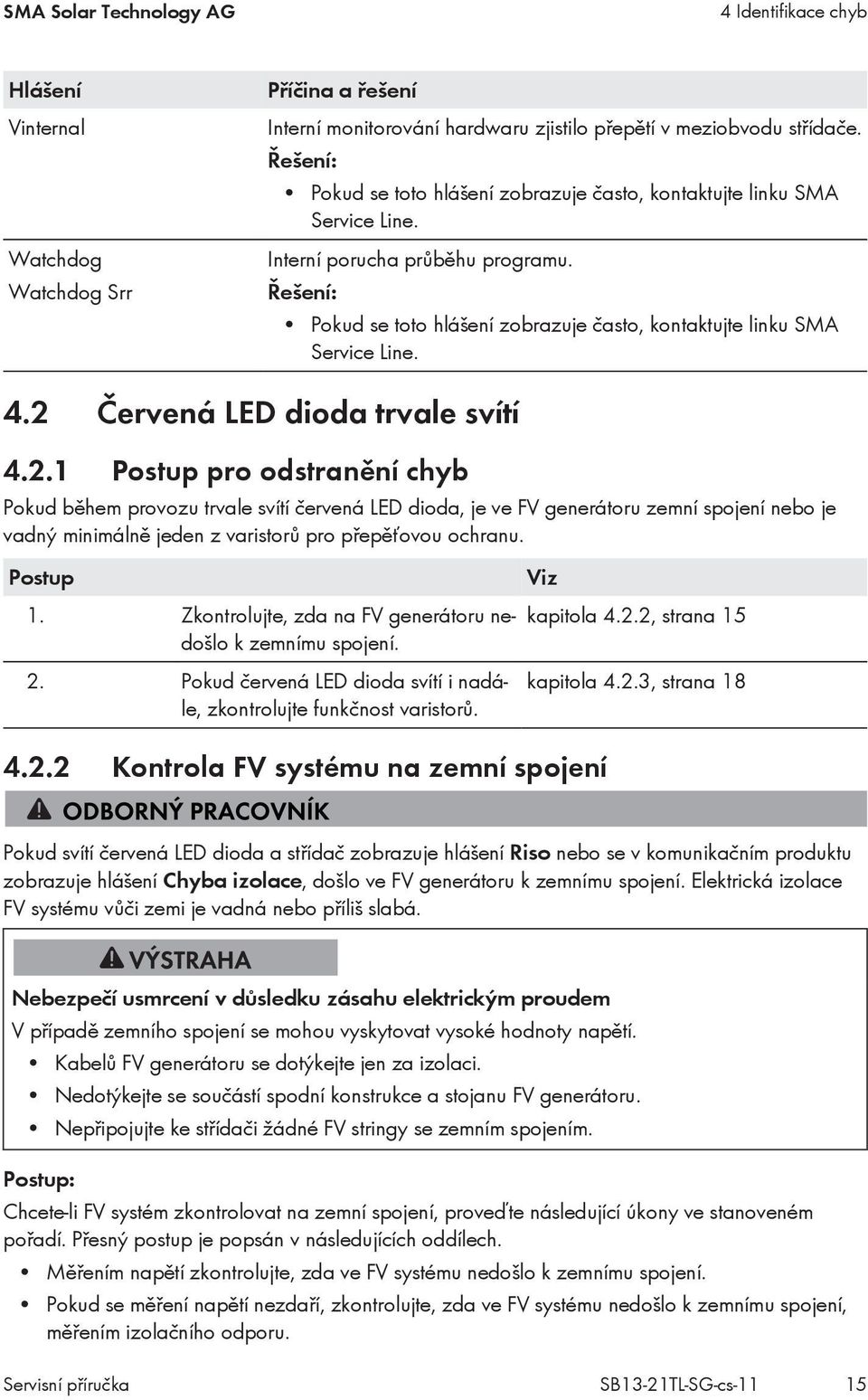

15 SMA Solar Technology AG 4 Identifikace chyb Hlášení Vinternal Watchdog Watchdog Srr Příčina a řešení Interní monitorování hardwaru zjistilo přepětí v meziobvodu střídače. Pokud se toto hlášení zobrazuje často, kontaktujte linku SMA Service Line. Interní porucha průběhu programu. Pokud se toto hlášení zobrazuje často, kontaktujte linku SMA Service Line. 4.2 Červená LED dioda trvale svítí Postup pro odstranění chyb Pokud během provozu trvale svítí červená LED dioda, je ve FV generátoru zemní spojení nebo je vadný minimálně jeden z varistorů pro přepěťovou ochranu. Postup 1. Zkontrolujte, zda na FV generátoru nedošlo k zemnímu spojení. 2. Pokud červená LED dioda svítí i nadále, zkontrolujte funkčnost varistorů. Viz Kontrola FV systému na zemní spojení kapitola 4.2.2, strana 15 kapitola 4.2.3, strana 18 Pokud svítí červená LED dioda a střídač zobrazuje hlášení Riso nebo se v komunikačním produktu zobrazuje hlášení Chyba izolace, došlo ve FV generátoru k zemnímu spojení. Elektrická izolace FV systému vůči zemi je vadná nebo příliš slabá. Nebezpečí usmrcení v důsledku zásahu elektrickým proudem V případě zemního spojení se mohou vyskytovat vysoké hodnoty napětí. Kabelů FV generátoru se dotýkejte jen za izolaci. Nedotýkejte se součástí spodní konstrukce a stojanu FV generátoru. Nepřipojujte ke střídači žádné FV stringy se zemním spojením. Postup: Chcete-li FV systém zkontrolovat na zemní spojení, proveďte následující úkony ve stanoveném pořadí. Přesný postup je popsán v následujících oddílech. Měřením napětí zkontrolujte, zda ve FV systému nedošlo k zemnímu spojení. Pokud se měření napětí nezdaří, zkontrolujte, zda ve FV systému nedošlo k zemnímu spojení, měřením izolačního odporu. Servisní příručka SB13-21TL-SG-cs-11 15

16 4 Identifikace chyb SMA Solar Technology AG Kontrola měřením napětí Podle následujících pokynů zkontrolujte všechny stringy FV systému na zemní spojení. Postup: 1. Nebezpečí usmrcení vlivem vysokého napětí Odpojte střídač od napětí (viz kapitola 2.2, strana 7). 2. Změřte napětí: Změřte napětí mezi kladným pólem a potenciálem země (PE). Změřte napětí mezi záporným pólem a potenciálem země (PE). Změřte napětí mezi kladným a záporným pólem. Pokud zjistíte následující výsledky současně, došlo ve FV systému k zemnímu spojení: Všechna naměřená napětí jsou stabilní. Součet obou napětí vůči potenciálu země odpovídá přibližně napětí mezi kladným a záporným pólem. Pokud došlo k zemímu spojení, zjistěte na základě poměru obou naměřených napětí polohu zemního spojení a zemní spojení odstraňte. Příklad: poloha zemního spojení Na příkladu je vidět zemní spojení mezi druhým a třetím FV panelem. 3. Nelze-li naměřit jednoznačně zemní spojení a pokud se nadále zobrazuje toto hlášení, proveďte měření izolačního odporu. 4. Stringy bez zemního spojení opět připojte ke střídači a střídač opět uveďte do provozu (viz kapitola 5, strana 20). 16 SB13-21TL-SG-cs-11 Servisní příručka

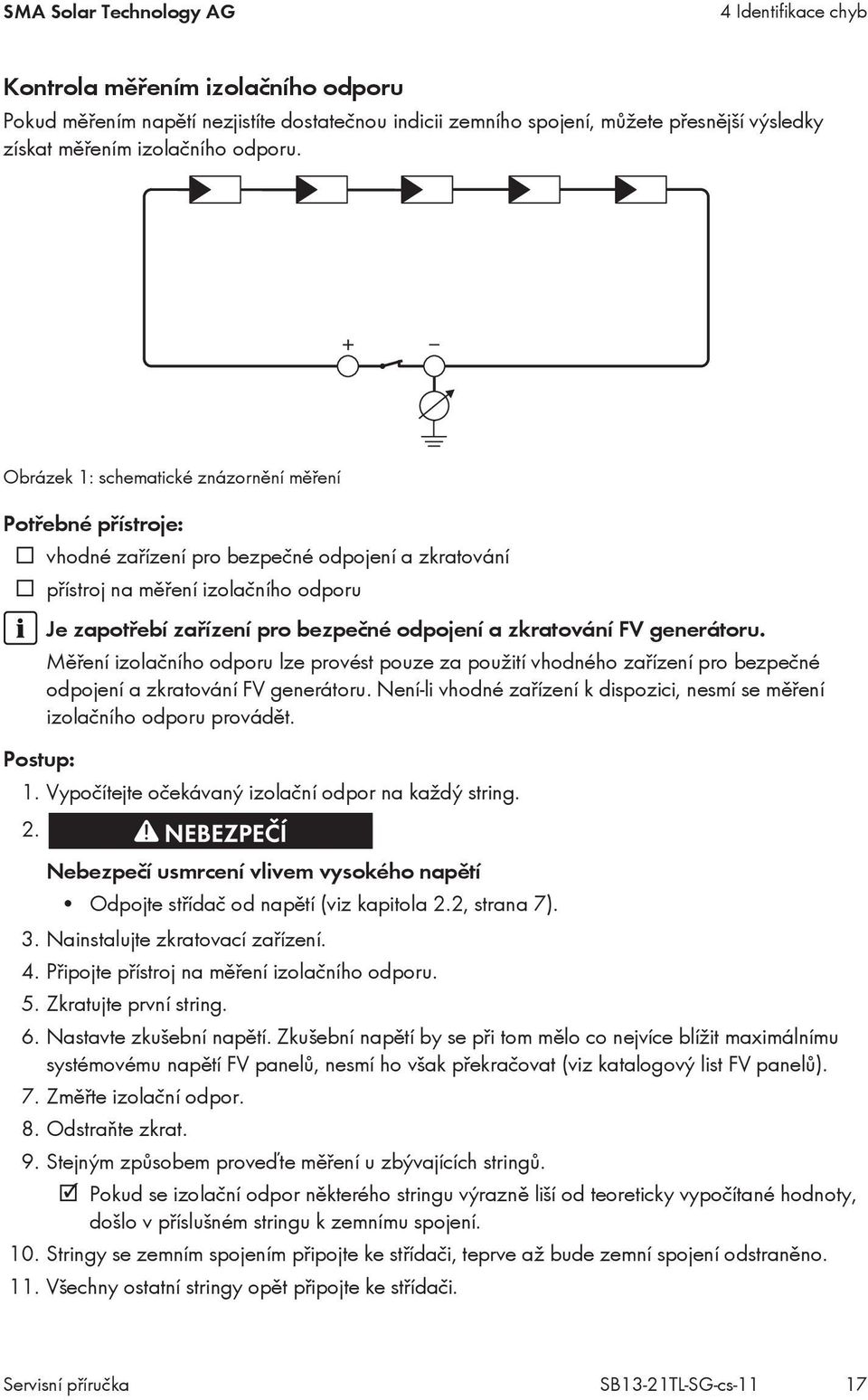

17 SMA Solar Technology AG 4 Identifikace chyb Kontrola měřením izolačního odporu Pokud měřením napětí nezjistíte dostatečnou indicii zemního spojení, můžete přesnější výsledky získat měřením izolačního odporu. Obrázek 1: schematické znázornění měření Potřebné přístroje: vhodné zařízení pro bezpečné odpojení a zkratování přístroj na měření izolačního odporu Je zapotřebí zařízení pro bezpečné odpojení a zkratování FV generátoru. Měření izolačního odporu lze provést pouze za použití vhodného zařízení pro bezpečné odpojení a zkratování FV generátoru. Není-li vhodné zařízení k dispozici, nesmí se měření izolačního odporu provádět. Postup: 1. Vypočítejte očekávaný izolační odpor na každý string. 2. Nebezpečí usmrcení vlivem vysokého napětí Odpojte střídač od napětí (viz kapitola 2.2, strana 7). 3. Nainstalujte zkratovací zařízení. 4. Připojte přístroj na měření izolačního odporu. 5. Zkratujte první string. 6. Nastavte zkušební napětí. Zkušební napětí by se při tom mělo co nejvíce blížit maximálnímu systémovému napětí FV panelů, nesmí ho však překračovat (viz katalogový list FV panelů). 7. Změřte izolační odpor. 8. Odstraňte zkrat. 9. Stejným způsobem proveďte měření u zbývajících stringů. Pokud se izolační odpor některého stringu výrazně liší od teoreticky vypočítané hodnoty, došlo v příslušném stringu k zemnímu spojení. 10. Stringy se zemním spojením připojte ke střídači, teprve až bude zemní spojení odstraněno. 11. Všechny ostatní stringy opět připojte ke střídači. Servisní příručka SB13-21TL-SG-cs-11 17

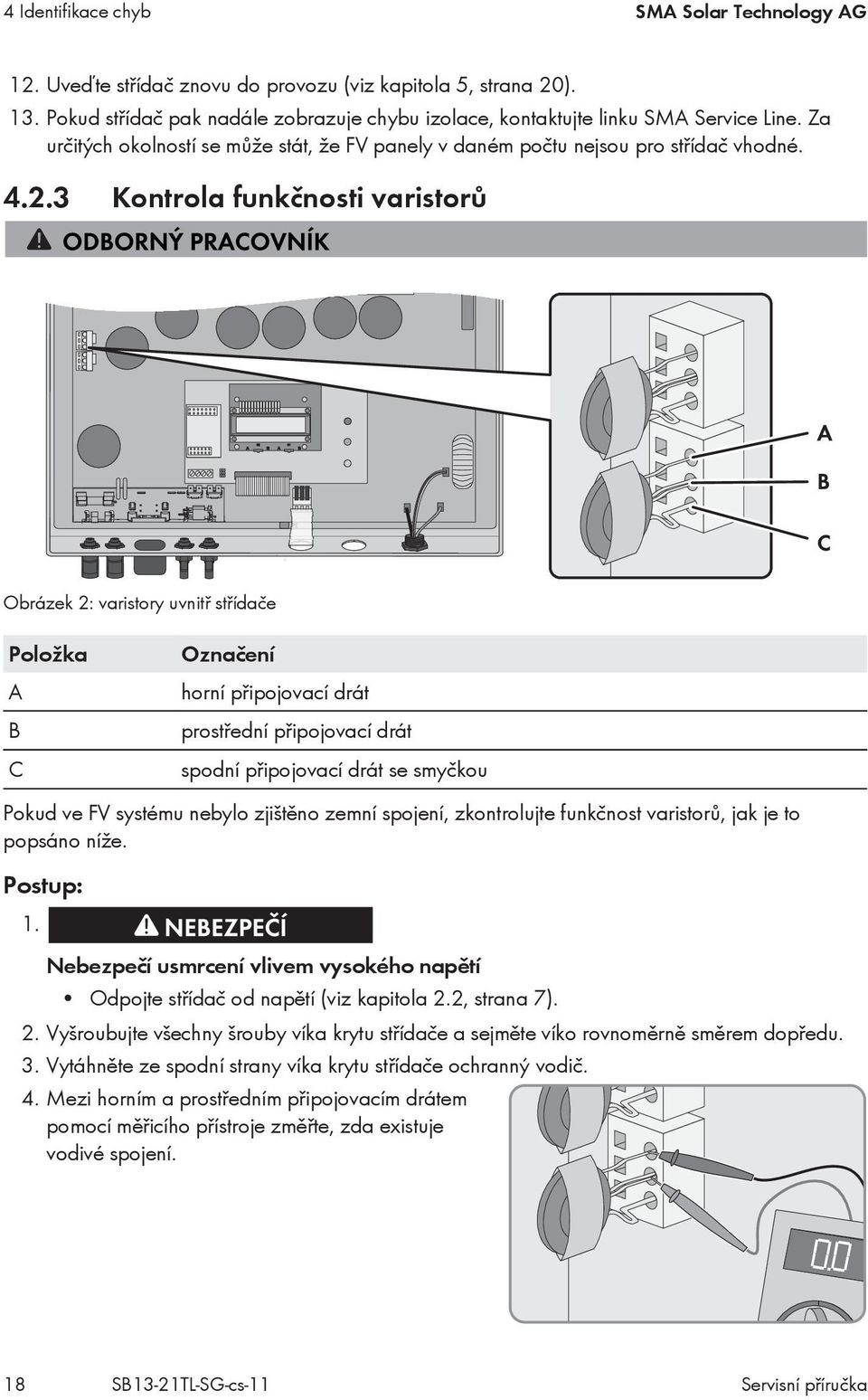

18 4 Identifikace chyb SMA Solar Technology AG 12. Uveďte střídač znovu do provozu (viz kapitola 5, strana 20). 13. Pokud střídač pak nadále zobrazuje chybu izolace, kontaktujte linku SMA Service Line. Za určitých okolností se může stát, že FV panely v daném počtu nejsou pro střídač vhodné Kontrola funkčnosti varistorů Obrázek 2: varistory uvnitř střídače Položka A B C Označení horní připojovací drát prostřední připojovací drát spodní připojovací drát se smyčkou Pokud ve FV systému nebylo zjištěno zemní spojení, zkontrolujte funkčnost varistorů, jak je to popsáno níže. Postup: 1. Nebezpečí usmrcení vlivem vysokého napětí Odpojte střídač od napětí (viz kapitola 2.2, strana 7). 2. Vyšroubujte všechny šrouby víka krytu střídače a sejměte víko rovnoměrně směrem dopředu. 3. Vytáhněte ze spodní strany víka krytu střídače ochranný vodič. 4. Mezi horním a prostředním připojovacím drátem pomocí měřicího přístroje změřte, zda existuje vodivé spojení. 18 SB13-21TL-SG-cs-11 Servisní příručka

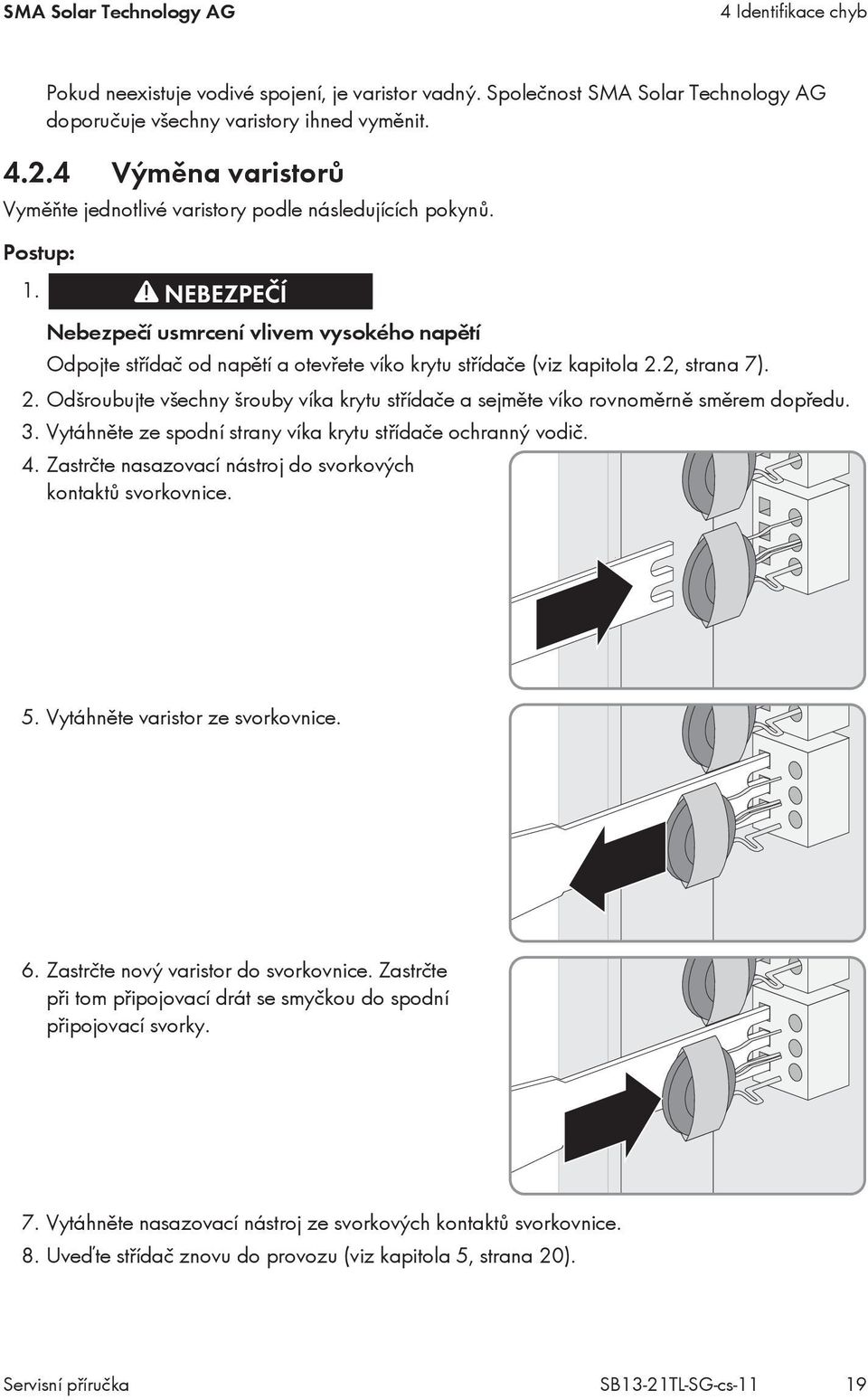

19 SMA Solar Technology AG 4 Identifikace chyb Pokud neexistuje vodivé spojení, je varistor vadný. Společnost SMA Solar Technology AG doporučuje všechny varistory ihned vyměnit Výměna varistorů Vyměňte jednotlivé varistory podle následujících pokynů. Postup: 1. Nebezpečí usmrcení vlivem vysokého napětí Odpojte střídač od napětí a otevřete víko krytu střídače (viz kapitola 2.2, strana 7). 2. Odšroubujte všechny šrouby víka krytu střídače a sejměte víko rovnoměrně směrem dopředu. 3. Vytáhněte ze spodní strany víka krytu střídače ochranný vodič. 4. Zastrčte nasazovací nástroj do svorkových kontaktů svorkovnice. 5. Vytáhněte varistor ze svorkovnice. 6. Zastrčte nový varistor do svorkovnice. Zastrčte při tom připojovací drát se smyčkou do spodní připojovací svorky. 7. Vytáhněte nasazovací nástroj ze svorkových kontaktů svorkovnice. 8. Uveďte střídač znovu do provozu (viz kapitola 5, strana 20). Servisní příručka SB13-21TL-SG-cs-11 19

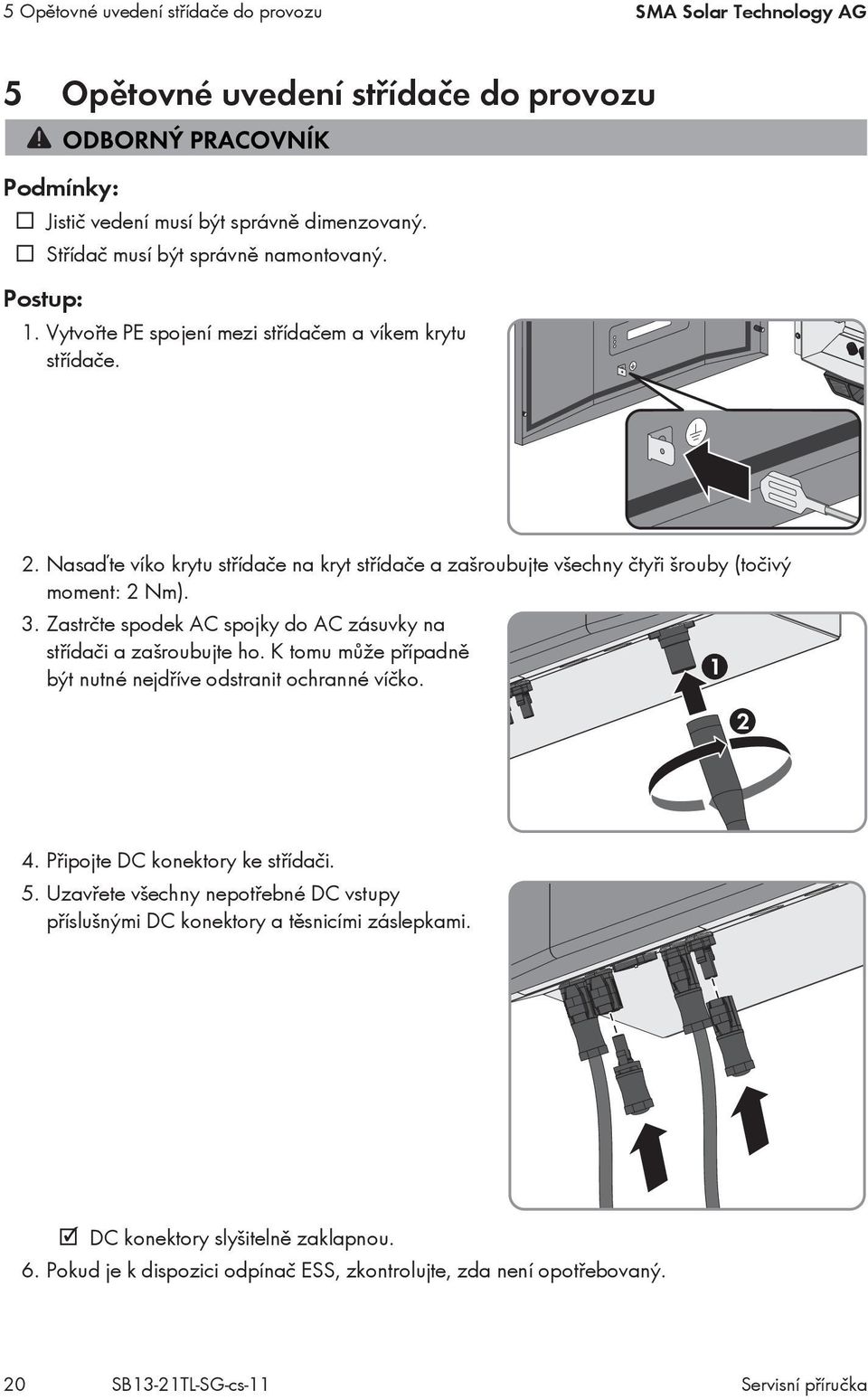

20 5 Opětovné uvedení střídače do provozu SMA Solar Technology AG 5 Opětovné uvedení střídače do provozu Podmínky: Jistič vedení musí být správně dimenzovaný. Střídač musí být správně namontovaný. Postup: 1. Vytvořte PE spojení mezi střídačem a víkem krytu střídače. 2. Nasaďte víko krytu střídače na kryt střídače a zašroubujte všechny čtyři šrouby (točivý moment: 2 Nm). 3. Zastrčte spodek AC spojky do AC zásuvky na střídači a zašroubujte ho. K tomu může případně být nutné nejdříve odstranit ochranné víčko. 4. Připojte DC konektory ke střídači. 5. Uzavřete všechny nepotřebné DC vstupy příslušnými DC konektory a těsnicími záslepkami. DC konektory slyšitelně zaklapnou. 6. Pokud je k dispozici odpínač ESS, zkontrolujte, zda není opotřebovaný. 20 SB13-21TL-SG-cs-11 Servisní příručka

21 SMA Solar Technology AG 5 Opětovné uvedení střídače do provozu Ověřte, zda kovové jazýčky uvnitř odpínače ESS nezměnily barvu nebo zda nejsou poškozené. Pokud jsou kovové jazýčky zbarvené dohněda nebo poškozené, objednejte si u společnosti SMA Solar Technology AG nový odpínač ESS a poškozený odpínač ESS vyměňte. Pokud kovové jazýčky nejsou zbarvené dohněda ani poškozené, odpínač ESS není opotřebovaný a lze ho nadále používat. Nebezpečí požáru v důsledku utažení šroubu uvnitř odpínače ESS Bezvadný kontakt mezi odpínačem ESS a střídačem je zajištěn pouze v případě, že zástrčka odpínače ESS zůstane pohyblivá. Šroub v zástrčce odpínače ESS neutahujte. Poškození střídače vnikáním vlhkosti a prachu Když odpínač ESS během provozu není zastrčený nebo je zastrčený nesprávně, může do střídače vnikat vlhkost a prach. Když odpínač ESS není správně zastrčený, mohou se opotřebovat kontakty v odpínači ESS nebo může odpínač ESS spadnout. Dojde tak ke ztrátě energetického výnosu a odpínač ESS se může poškodit. Vždy odpínač ESS zastrčte podle následujících pokynů: Pevně zastrčte odpínač ESS. Odpínač ESS při tom musí být v poloze rovnoběžné s krytem střídače a musí ke krytu přiléhat. Zajistěte, aby vzdálenost mezi odpínačem ESS a krytem střídače byla maximálně 1 mm. Servisní příručka SB13-21TL-SG-cs-11 21

22 5 Opětovné uvedení střídače do provozu SMA Solar Technology AG 9. Pokud je k dispozici externí DC odpínač zátěže, zapněte ho. 10. Zapněte jistič vedení. Zahajuje se spouštěcí fáze. Svítí zelená LED dioda a na displeji se postupně zobrazí typ přístroje nebo označení střídače, verze firmwaru a nastavený národní datový záznam. Bliká zelená LED dioda? Vstupní DC napětí je zatím příliš nízké nebo střídač kontroluje stav veřejné rozvodné sítě. Až bude vstupní DC napětí dostatečně vysoké nebo až budou podmínky pro připojení k síti splněné, uvede se střídač do provozu. Svítí červená LED dioda? Střídač identifikoval zemní spojení nebo je vadný jeden z varistorů. Odstraňte chybu (viz kapitola 4.2 Červená LED dioda trvale svítí, strana 15). Bliká žlutá LED dioda? Došlo k chybě nebo poruše. Odstraňte chybu nebo poruchu (viz kapitola 4.1 Chybová hlášení, strana 10). 22 SB13-21TL-SG-cs-11 Servisní příručka

23 SMA Solar Technology AG 6 Odstavení střídače z provozu 6 Odstavení střídače z provozu Nebezpečí poranění při zvedání a v důsledku pádu střídače Střídač váží 16 kg. Při nesprávném zvedání a v důsledku pádu střídače při přepravě nebo zavěšování a snímání může dojít k poranění. Přepravujte a zvedejte střídač opatrně. Postup: 1. Nebezpečí usmrcení vlivem vysokého napětí Odpojte střídač od napětí (viz kapitola 2.2, strana 7). 2. Pokud jsou připojeny další kabely (např. datové kabely nebo síťové kabely), odstraňte je ze střídače: Vyšroubujte všechny šrouby víka krytu střídače a sejměte víko rovnoměrně směrem dopředu. Stáhněte PE spojení mezi střídačem a víkem krytu střídače ze spodní strany víka krytu střídače. Odstraňte ze střídače kabely. Vytvořte PE spojení mezi střídačem a víkem krytu střídače. Nasaďte víko krytu střídače na kryt střídače a zašroubujte všechny čtyři šrouby (točivý moment: 2 Nm). 3. Nebezpečí popálení horkými částmi krytu střídače Počkejte 30 minut, než kryt střídače vychladne. 4. Pokud je střídač zajištěn proti odklánění od zdi, uvolněte šroub na spodní straně mezi střídačem a nástěnným držákem. 5. Je-li připojeno přídavné uzemnění nebo vyrovnání potenciálů, uvolněte šroub s válcovou hlavou M6x16 a odstraňte zemnicí kabel. 6. Sejměte střídač z nástěnného držáku a přepravujte ho ve vodorovné poloze. 7. Pokud má být střídač uskladněn nebo odeslán, zabalte střídač a případně odpínač ESS. Použijte k tomu původní obal nebo obal, který vyhovuje hmotnosti a velikosti střídače. 8. Pokud má být střídač zlikvidován, zlikvidujte ho podle předpisů pro likvidaci elektronického odpadu platných v místě instalace. Servisní příručka SB13-21TL-SG-cs-11 23

24 7 Náhradní díly SMA Solar Technology AG 7 Náhradní díly V následujícím přehledu najdete příslušenství a náhradní díly ke svému produktu. V případě potřeby můžete tyto díly objednat u společnosti SMA Solar Technology AG nebo u svého specializovaného prodejce. Označení Stručný popis Objednací kód SMA Electronic Solar Switch ESS jako náhradní díl ESS-HANDLE* Náhradní varistory Nasazovací nástroj pro výměnu varistorů DC konektory SUNCLIX sada tepelně sledovaných varistorů (2 ks) nasazovací nástroj pro varistory konektory pro FV panely, pro vodiče o průřezu 2,5 mm² 6 mm² * Při objednávání nového odpínače ESS vždy uvádějte typ a sériové číslo střídače. SB-TV4 SB TVWZ SUNCLIX-FC6-SET 24 SB13-21TL-SG-cs-11 Servisní příručka

25 SMA Solar Technology AG 8 Kontakt 8 Kontakt V případě technických problémů s našimi produkty se obraťte na linku SMA Service Line. Abychom vám mohli cíleně pomoci, potřebujeme znát následující údaje: typ střídače sériové číslo střídače verze firmwaru střídače případně také speciální národní nastavení střídače typ a počet připojených FV panelů místo a výška instalace střídače hlášení střídače volitelné vybavení, např. komunikační produkty Australia Belgien/ Belgique/ België Brasil Česko Chile Danmark Deutschland España SMA Australia Pty Ltd. Sydney SMA Benelux BVBA/SPRL Mecheln Vide España (Espanha) SMA Central & Eastern Europe s.r.o. Praha Ver España Se Deutschland (Tyskland) SMA Solar Technology AG Niestetal SMA Ibérica Tecnología Solar, S.L.U. Barcelona Toll free for Australia: 1800 SMA AUS ( ) International: Medium Power Solutions Wechselrichter: Kommunikation: SMA Online Service Center: Hybrid Energy Solutions Sunny Island: PV-Diesel Hybridsysteme: Power Plant Solutions Sunny Central: Llamada gratuita en España: Internacional: Servisní příručka SB13-21TL-SG-cs-11 25

26 8 Kontakt SMA Solar Technology AG France India Italia Κύπρος/Kıbrıs Luxemburg/Luxembourg SMA France S.A.S. Lyon SMA Solar India Pvt. Ltd. Mumbai SMA Italia S.r.l. Milano Βλέπε Ελλάδα/ Bkz. Ελλάδα (Yunanistan) Siehe Belgien Voir Belgique Magyarország lásd Česko (Csehország) Nederland Österreich Perú Polska Portugal România Schweiz Slovensko South Africa United Kingdom Ελλάδα България zie Belgien (België) Siehe Deutschland Ver España Patrz Česko (Czechy) SMA Solar Technology Portugal, Unipessoal Lda Lisboa Vezi Česko (Cehia) Siehe Deutschland pozri Česko (Česká republika) SMA Solar Technology South Africa Pty Ltd. Centurion (Pretoria) SMA Solar UK Ltd. Milton Keynes SMA Hellas AE Αθήνα Вижте Ελλάδα (Гърция) Medium Power Solutions Onduleurs : Communication : Hybrid Energy Solutions Sunny Island : Power Plant Solutions Sunny Central : Gratuito em Portugal: Internacional: SUNNY ( ) International: +27 (12) International: SB13-21TL-SG-cs-11 Servisní příručka

27 SMA Solar Technology AG SMA Solar (Thailand) Co., Ltd Kontakt 대한민국 SMA Technology Korea Co., Ltd. 서울 SMA Middle East LLC Middle East LLC Other countries International SMA Service Line Niestetal Toll free worldwide: SMA SERVICE ( ) Servisní příručka SB13-21TL-SG-cs-11 27
