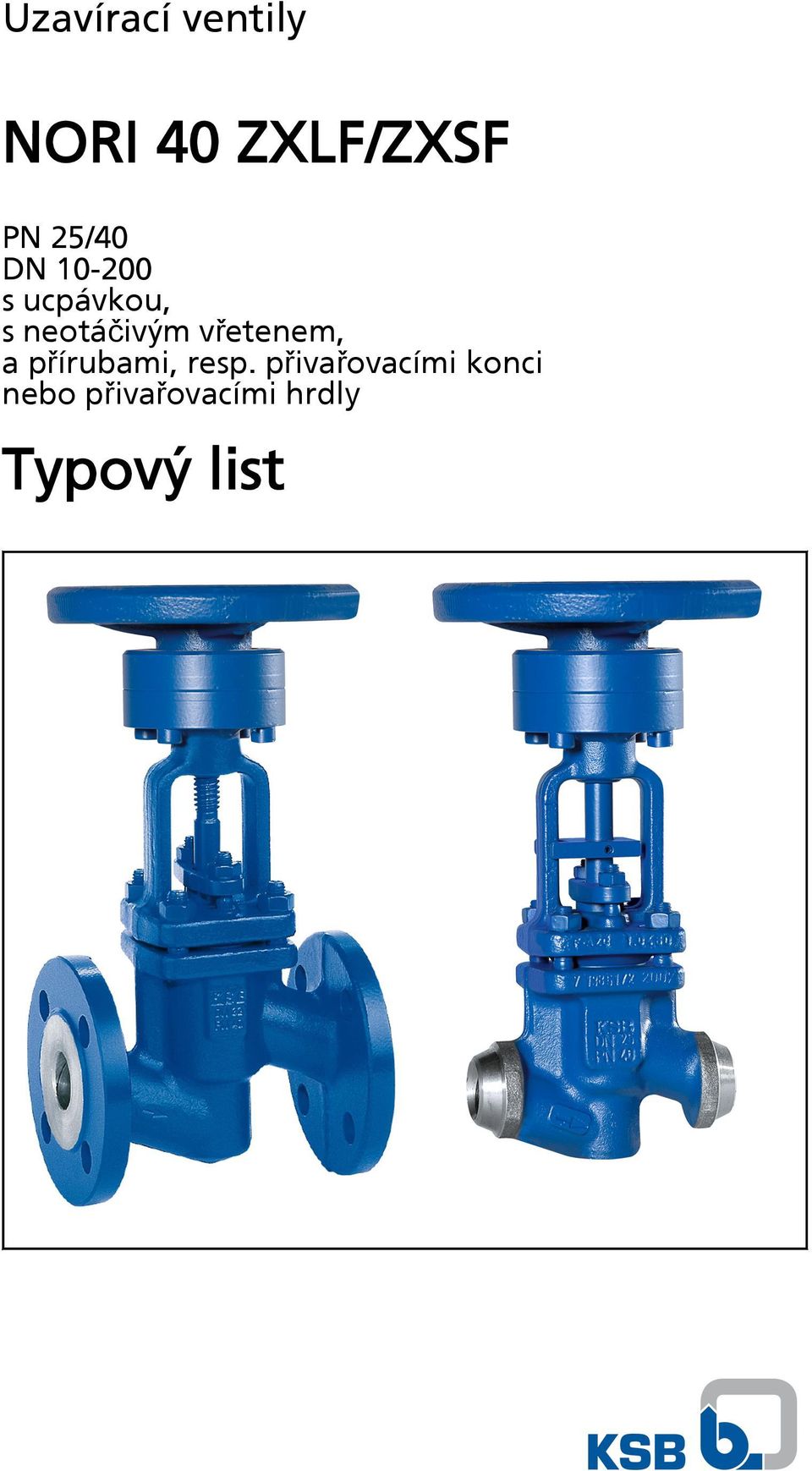

1 NORI 40 ZXLF/ZXSF PN 25/40 DN s ucpávkou, s neotáčivým vřetenem, a přírubami, resp. přivařovacími konci nebo přivařovacími hrdly Typový list

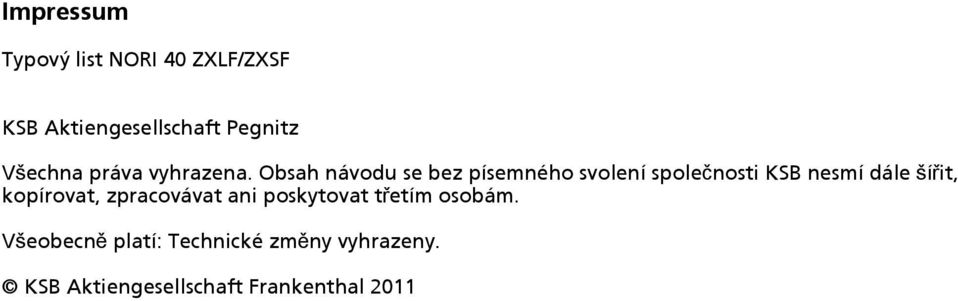

2 Impressum Typový list NORI 40 ZXLF/ZXSF KSB Aktiengesellschaft Pegnitz Všechna práva vyhrazena. Obsah návodu se bez písemného svolení společnosti KSB nesmí dále šířit, kopírovat, zpracovávat ani poskytovat třetím osobám. Všeobecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft Frankenthal 2011

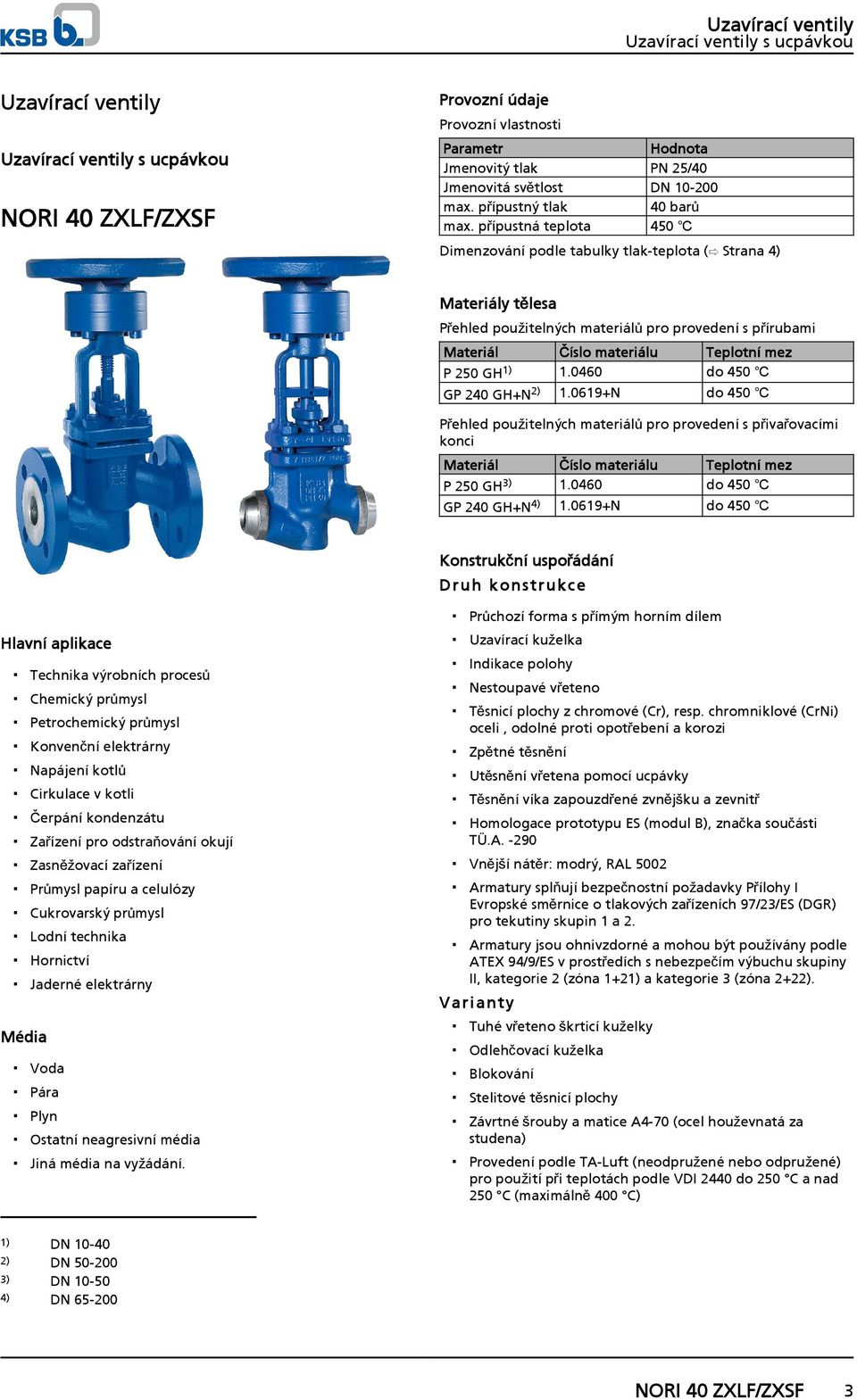

3 Uzavírací ventily NORI 40 ZXLF/ZXSF Provozní údaje Provozní vlastnosti Parametr Hodnota Jmenovitý tlak PN 25/40 Jmenovitá světlost DN max. přípustný tlak 40 barů max. přípustná teplota 450 Dimenzování podle tabulky tlak-teplota ( Strana 4) Materiály tělesa Přehled použitelných materiálů pro provedení s přírubami Materiál Číslo materiálu Teplotní mez P 250 GH 1) do 450 GP 240 GH+N 2) N do 450 Přehled použitelných materiálů pro provedení s přivařovacími konci Materiál Číslo materiálu Teplotní mez P 250 GH 3) do 450 GP 240 GH+N 4) N do 450 Konstrukční uspořádání Druh konstrukc e Hlavní aplikace Technika výrobních procesů Chemický průmysl Petrochemický průmysl Konvenční elektrárny Napájení kotlů Cirkulace v kotli Čerpání kondenzátu Zařízení pro odstraňování okují Zasněžovací zařízení Průmysl papíru a celulózy Cukrovarský průmysl Lodní technika Hornictví Jaderné elektrárny Média Voda Pára Plyn Ostatní neagresivní média Jiná média na vyžádání. Průchozí forma s přímým horním dílem Uzavírací kuželka Indikace polohy Nestoupavé vřeteno Těsnicí plochy z chromové (Cr), resp. chromniklové (CrNi) oceli, odolné proti opotřebení a korozi Zpětné těsnění Utěsnění vřetena pomocí ucpávky Těsnění víka zapouzdřené zvnějšku a zevnitř Homologace prototypu ES (modul B), značka součásti TÜ.A Vnější nátěr: modrý, RAL 5002 Armatury splňují bezpečnostní požadavky Přílohy I Evropské směrnice o tlakových zařízeních 97/23/ES (DGR) pro tekutiny skupin 1 a 2. Armatury jsou ohnivzdorné a mohou být používány podle ATEX 94/9/ES v prostředích s nebezpečím výbuchu skupiny II, kategorie 2 (zóna 1+21) a kategorie 3 (zóna 2+22). Varian ty Tuhé vřeteno škrticí kuželky Odlehčovací kuželka Blokování Stelitové těsnicí plochy Závrtné šrouby a matice A4-70 (ocel houževnatá za studena) Provedení podle TA-Luft (neodpružené nebo odpružené) pro použití při teplotách podle VDI 2440 do 250 C a nad 250 C (maximálně 400 C) 1) DN ) DN ) DN ) DN NORI 40 ZXLF/ZXSF 3

4 Ucpávka z PTFE vláken (max. 250 C) Bez oleje a tuku (díly ve styku s médiem) Bez oleje a tuku pro kyslík Montážní díly pro pohony Elektrické pohony Pneumatické pohony Polohový spínač Jiná provedení přírub Jiné provedení přivařovaných konců Jiné provedení přivařovacích hrdel Přejímka podle sborníků směrnic jako např. TRD/TRB/ AD2000 příp. podle specifikace zákazníka Výhody výrobku Jednoduchá montáž pohonu prostřednictvím sériové připojovací příruby dle DIN/ISO na hlavici třmenu. Není nutná přestavba, ani demontáž dílů nacházejících se pod tlakem. Dlouhá životnost a vysoká funkční spolehlivost těsnění ucpávky díky neotáčivému vřetenu s leštěnou stopkou Snadné ovládání díky závitovému pouzdru s s kuličkovým ložiskem. díky pancéřovanému sedlu ventilu z materiálů odolných proti opotřebení a korozi. Bezpečné utěsnění. Žádné průsaky těsnicího kroužku díky oboustanně zapouzdřenému těsnění víka. Dodatečné zajištění a ochrana proti vyfouknutí pomocí sériového zpětného těsnění. Korozivzdorné a snadno opravitelné díky olivově chromátovaným šroubům a maticím. Navazující dokumenty NORI 40, uzavírací ventily s ucpávkou, s otáčivým vřetenem, typ ZXL/ZXS, viz katalogový sešit NORI 40, zpětné ventily, typ RXL/RXS, viz katalogový sešit NORI 40, uzavírací ventily s vlnovcem, typ ZXLB/ZXSB, ZXLBV/ZXSBV, ZYLB/ZYSB, viz katalogový sešit , , resp NORI 40, lapače nečistot, typ FSL/FSS, viz katalogový sešit Návod k obsluze Objednací údaje 1. Typ 2. Jmenovitý tlak 3. Jmenovitá světlost 4. Provozní tlak 5. Tlaková diference 6. Provozní teplota 7. Protékající médium 8. Potrubní připojení 9. Varianty 10. Číslo katalogového sešitu Tabulka tlak - teplota Dovolené provozní tlaky v barech při teplotách ve C (dle EN ) 5) Jmenovitý Materiál RT 6) tlak 25 P 250 GH 25,0 23,2 22,0 20,8 19,0 17,2 16,0 14,8 8,2 40 GP 240 GH+N 40,0 37,1 35,2 33,3 30,4 27,6 25,7 23,8 13,1 5) Dovolené jsou rovněž provozní tlaky dle DIN ) RT: Teplota prostředí (-10 C až +50 C) 4 NORI 40 ZXLF/ZXSF

5 Materiály ZXLF ZXSF DN DN DN DN DN Přehled dostupných materiálů Čís. souč. Označení DN Materiál Číslo materiálu Poznámka 100 Těleso DN 10-40, typ ZXLF DN 10-50, typ ZXSF P 250 GH s nerezovou ocelí s pancéřováním (1.4370) DN , typ ZXLF GP 240 GH+N N DN , typ ZXSF 131 Hrdlo P 235 GH Třmen P 250 GH ) Vřeteno X 20 Cr Vřeteno se škrticí X 20 Cr kuželkou 350 7) Kuželka X 20 Cr od DN 125 P 250 GH s pancéřováním (1,4115) 411 7) Těsnicí kroužek Ocel CrNi / grafit 461 7) Těsnění ucpávky Grafit 544 7) Závitové pouzdro DN 50 C 45 N nitridováno DN 65 Slitinový bronz 902 Závrtný šroub 21 CrMoV chromátováno 920 Šestihranná matice 25CrMo Ruční kolo Šedá litina 7) Doporučené náhradní díly NORI 40 ZXLF/ZXSF 5

6 Vyobrazení variant Vřeteno se škrticí kuželkou, tuhé DN Uzamykání Pneumatický pohon Montáž elektrického pohonu Polohový spínač 6 NORI 40 ZXLF/ZXSF

7 Rozměry Rozměry NORI 40 ZXLF Rozměry v mm PN DN l ø D ø k Počet otvorů z Otvor ø i ø d 4 x f b h 1 h 4 ø d [kg] 25/ x , x , x , x , x , x , x , x , x , x , x , x , x , x ,0 Připo jovací ro změry - normy Stavební EN 558-1/1; ISO 5752/T1 délky: Příruby: Připojovací rozměr dle DIN EN 1092 Těsnicí lišta: Typ B Jiné pr ovedení p řírub např na obou stranách s drážkou - tvar D, s perem - tvar C, se zapuštěním - tvar F, s nákružkem - tvar E podle EN , další provedení přírub na vyžádání NORI 40 ZXLF/ZXSF 7

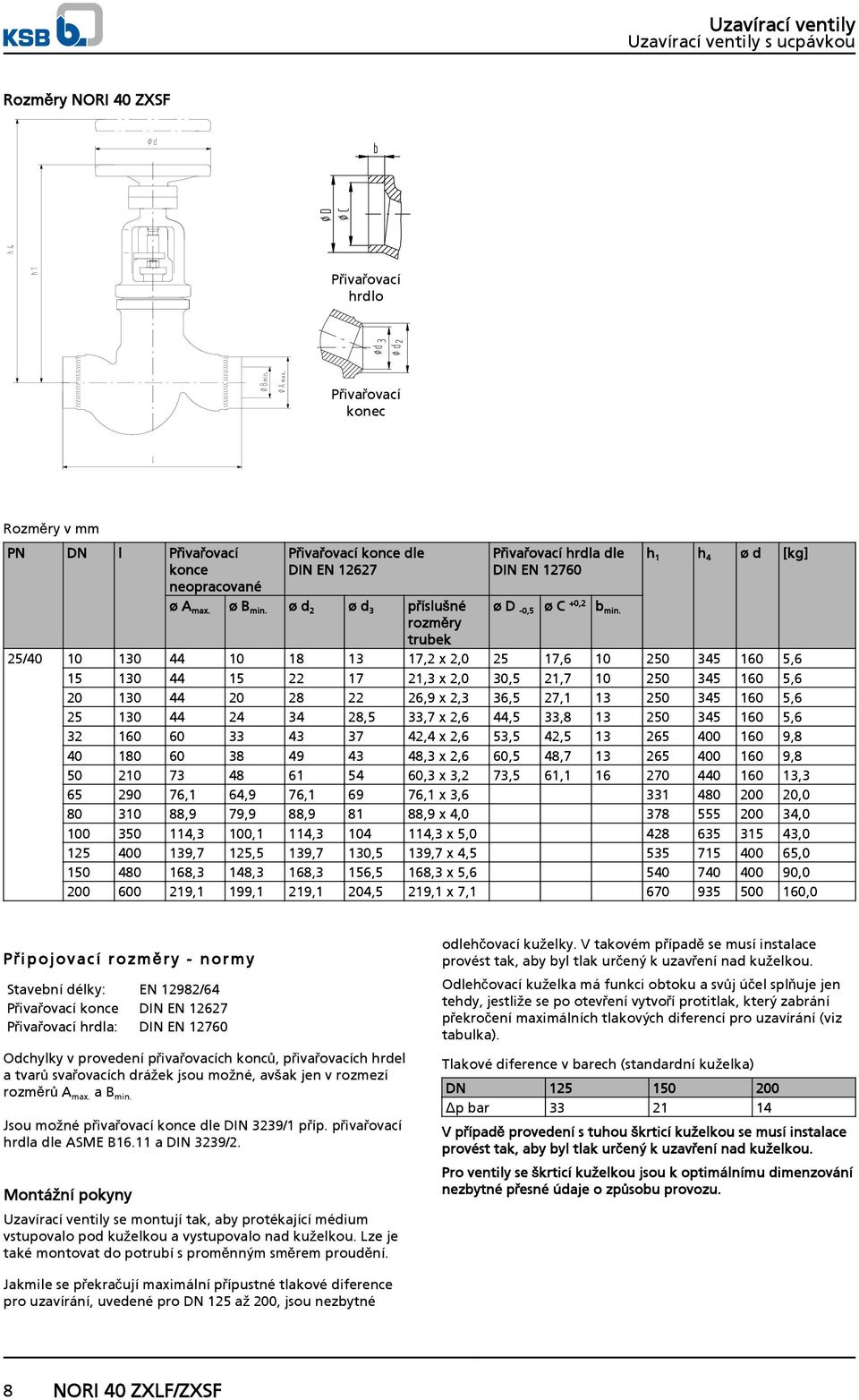

8 Rozměry NORI 40 ZXSF Přivařovací hrdlo Přivařovací konec Rozměry v mm PN DN l Přivařovací konce neopracované Přivařovací konce dle DIN EN Přivařovací hrdla dle DIN EN h 1 h 4 ø d [kg] ø A max. ø B min. ø d 2 ø d 3 příslušné ø D -0,5 ø C +0,2 b min. rozměry trubek 25/ ,2 x 2, , , ,3 x 2,0 30,5 21, , ,9 x 2,3 36,5 27, , ,5 33,7 x 2,6 44,5 33, , ,4 x 2,6 53,5 42, , ,3 x 2,6 60,5 48, , ,3 x 3,2 73,5 61, , ,1 64,9 76, ,1 x 3, , ,9 79,9 88, ,9 x 4, , ,3 100,1 114, ,3 x 5, , ,7 125,5 139,7 130,5 139,7 x 4, , ,3 148,3 168,3 156,5 168,3 x 5, , ,1 199,1 219,1 204,5 219,1 x 7, ,0 Připo jovací ro změry - normy Stavební délky: EN 12982/64 Přivařovací konce DIN EN Přivařovací hrdla: DIN EN Odchylky v provedení přivařovacích konců, přivařovacích hrdel a tvarů svařovacích drážek jsou možné, avšak jen v rozmezí rozměrů A max. a B min. Jsou možné přivařovací konce dle DIN 3239/1 příp. přivařovací hrdla dle ASME B16.11 a DIN 3239/2. Montážní pokyny Uzavírací ventily se montují tak, aby protékající médium vstupovalo pod kuželkou a vystupovalo nad kuželkou. Lze je také montovat do potrubí s proměnným směrem proudění. odlehčovací kuželky. V takovém případě se musí instalace provést tak, aby byl tlak určený k uzavření nad kuželkou. Odlehčovací kuželka má funkci obtoku a svůj účel splňuje jen tehdy, jestliže se po otevření vytvoří protitlak, který zabrání překročení maximálních tlakových diferencí pro uzavírání (viz tabulka). Tlakové diference v barech (standardní kuželka) DN Δp bar V případě provedení s tuhou škrticí kuželkou se musí instalace provést tak, aby byl tlak určený k uzavření nad kuželkou. Pro ventily se škrticí kuželkou jsou k optimálnímu dimenzování nezbytné přesné údaje o způsobu provozu. Jakmile se překračují maximální přípustné tlakové diference pro uzavírání, uvedené pro DN 125 až 200, jsou nezbytné 8 NORI 40 ZXLF/ZXSF
