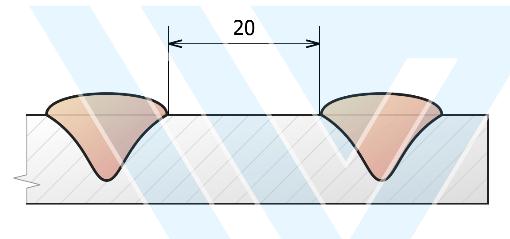

1 Praktická příprava MMA Úloha č. 1 Návary na plechu v poloze vodorovné shora (PA) Přídavný materiál: obalená elektroda průměr a mm bazická (DC+) (ISO 2560-A-E 38 3 B 42 H10) ESAB OK48.60, OK Celý vzorek řádně očistíme (broušení) a odmastíme. Dáme vysušit elektrody podle předpisu výrobce. Na vzorek narýsujeme křídou přímky podle, kterých se budeme orientovat. Průměr elektrody Pohyb elektrody ve směru svařování Návar Přímočarý (tažený) Rozkyv s prodlevou na krajích Přímočarý / rozkyv Pro svařování v poloze vodorovné se zvolí elektroda průměru ; mm i větší průměr. Elektrodu vedeme v příčném směru kolmo k materiálu, v podélném směru bude sklon elektrody 15 až 20 od svislé roviny ve směru svařování (viz obr.). Přímočarým vedením dosáhneme šířky housenky cca dvojnásobku průměru elektrody. Při příčném kývání dosáhneme větší šířky (až pětinásobku průměru), kýváním s obloučky ovlivníme převýšení návaru. U vodorovného návaru klademe jednu housenku vedle druhé, tak že se budou téměř polovinou šířky překrývat. Osu elektrody povedeme v kraji předchozí housenky se sklonem v příčném směru 60 až 70. Sklon elektrody Rozmístění housenek

2 Praktická příprava MMA Úloha č. 2 Koutový svar na plechu v poloze vodorovné shora (PA) Přídavný materiál: obalená elektroda průměr a mm bazická (DC+) Vzorek řádně očistíme a odmastíme. Vysušíme elektrody podle předpisu výrobce. Plechy přiložíme kolmo k sobě, tak aby stojina dosedla celou plochou na pásnici. Stehujeme na bocích. Velikost svaru: a7 (z10) s plochým povrchem Svar provedeme na tři housenky a dvě vrstvy. Sklon elektrody v příčném směru ke svaru (měřeno od vodorovné osy): o kořenová housenka 90, o druhá housenka 20 (svislá osa) - osa elektrody směřuje k pásnici (okraj prví housenky) o třetí housenka 90 - osa směřuje ke stojině (okraj první housenky) mírný rozkyv V podélném směru je sklon pod úhlem Přímočarý (tažení/mírný rozkyv) / 135 / 120 Upozornění: charakteristickými vadami jsou zápaly na stojině, nadměrná asymetrie svaru a znatelný vrub mezi housenkami krycí vrstvy. Příčinou je chybné vedení elektrody, nedodržení úhlu v příčném směru. Příprava svarových ploch

3 Praktická příprava MMA Úloha č. 3 Koutový svar na plechu v poloze vodorovné šikmo shora (PB) Přídavný materiál: obalená elektroda průměr a mm bazická (DC+) Vzorek řádně očistíme a odmastíme. Vysušíme elektrody podle předpisu výrobce. Plechy přiložíme kolmo k sobě, tak aby stojina dosedla celou plochou na pásnici. Stehujeme na bocích. Velikost svaru: a7 (z10) s plochým povrchem Svar provedeme na tři housenky a dvě vrstvy. Sklon elektrody v příčném směru ke svaru (měřeno od svislé osy): o kořenová housenka 45, o druhá housenka osa elektrody směřuje k dolnímu okraji prví housenky o třetí housenka osa směřuje k hornímu okraji první housenky. V podélném směru je sklon pod úhlem / 135 / 115 Upozornění: charakteristickými vadami jsou zápaly na stojině, nadměrná asymetrie svaru a znatelný vrub mezi housenkami krycí vrstvy. Příčinou je chybné vedení elektrody, nedodržení úhlu v příčném směru. Příprava svarových ploch

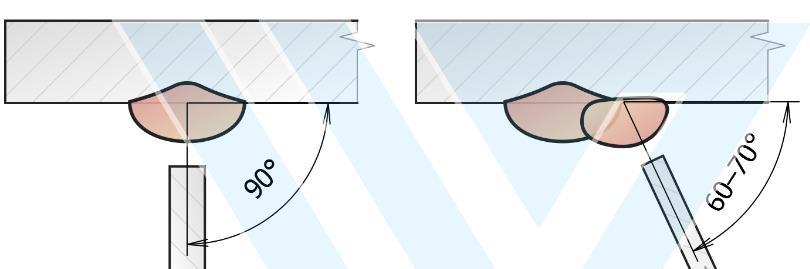

4 Praktická příprava MMA Úloha č. 4 Návary na plechu v poloze svislé nahoru (PF) Přídavný materiál: obalená elektroda průměr mm bazická (DC+) (ISO 2560-A-E 38 3 B 42 H10) ESAB OK48.60, OK Celý vzorek řádně očistíme (broušení) a odmastíme. Dáme vysušit elektrody podle předpisu výrobce. Na vzorek narýsujeme křídou přímky podle, kterých se budeme orientovat. 1. Návar 2. Návar Průměr elektrody Pohyb elektrody ve směru svařování Pro svařování v poloze svislé se zvolí elektroda menšího průměru nežli u vodorovné polohy. Navařujeme vždy zdola nahoru. Elektrodu vedeme v příčném směru kolmo k materiálu, v podélném směru bude sklon elektrody 15 dolů od vodorovné roviny (viz obr.). Přímočarým vedením dosáhneme šířky housenky cca dvojnásobku průměru elektrody. Při příčném kývání dosáhneme větší šířky (až pětinásobku průměru), kýváním s obloučky ovlivníme převýšení návaru. U souvislého návaru klademe jednu housenku vedle druhé, tak že se budou téměř polovinou šířky překrývat. Osu elektrody povedeme v kraji předchozí housenky se sklonem v příčném směru 60 až 70. Sklon elektrody v podélném a příčném směru

5 Praktická příprava MMA Úloha č. 5 Koutový svar na plechu v poloze svislé nahoru (PF) Přídavný materiál: obalená elektroda průměr a mm bazická (DC+) Vzorek řádně očistit, brousit a odmastit. Vysušit elektrody podle předpisu výrobce. Plechy přiložit kolmo k sobě, tak aby stojina dosedla celou plochou na pásnici-steh na bocích. Velikost svaru: a7 (z10) s plochým (mírně převýšeným) povrchem Provedení svaru - na dvě vrstvy, svařováním zdola nahoru (PF). ová vrstva elektroda průměru mm, přímočarý pohyb bez rozkyvu. vrstva elektrodou průměru () mm s rozkyvem a výdrží na krajích, přes střed přejet rychleji. Elektroda v příčném směru mezi pásnicí a stojinou svírá úhel 45, v podélném směru sklon 15 dolů od vodorovné roviny. Velikost koutového svaru může být překročena, nesmí být podkročena. (alternativa) Upozornění: svarová lázeň má tendenci stékat, vzniká často převýšený povrch a vady v napojení. Příčinou je pomalý přechod přes střed a malá prodleva v krajích svaru při příčném kývání elektrodou. Vedení a sklon elektrody v příčném směru

6 Praktická příprava MMA Úloha č. 6 Tupý svar na plechu v poloze vodorovné shora (PA) Přídavný materiál: obalená elektroda průměr a mm bazická (DC+) Vysušit elektrody podle předpisu výrobce. Plechy s úkosem 30 řádně očistit, brousit a odmastit. Pilníkem vytvořit otupení 1,5 2 mm, slícovat do roviny na kořenové straně, vložit distanční vložky na mezeru mm na jednom konci a 3 mm na druhém. Stehovat na okrajích v délce 20 mm. Desky předehnout oproti očekávané deformaci. Velikost svaru: s10, mírně převýšený povrch Provedení svaru - na tři vrstvy, svařováním ve vodorovné poloze (PA). ová vrstva elektroda průměru mm, přímočarý pohyb bez rozkyvu. Výplňová vrstva elektroda průměru mm, příčně kývavý pohyb s výdrží na krajích. vrstva elektroda průměru mm, kývat a výdrž na krajích, přes střed přejet rychleji. Elektroda v příčném směru svírá úhel 90, v podélném směru sklon od vodorovné roviny. Výplň Upozornění: při napojování kořenové housenky zapálit oblouk na svaru, zatlačíme elektrodu do kořene. Výplň udělat tak, aby hrany svarových ploch zůstaly zachovány. Příprava svarového spoje
