Mobilní jeřáb GROVE GMK Technický popis Standardní a volitelné příslušenství

Transkript

1 Mobilní jeřáb GROVE GMK Výrobce Manitowoc Cranes Typ GROVE GMK Kategorie Pracovní stroj samohybný Maximální nosnost 170 t Technický popis Standardní a volitelné příslušenství

2 GROVE GMK je konstruován pro montážní práce ve výškách. Nabízí extra silnou zátěžovou charakteristiku na dlouhém výložníku, více než 20% silnější než u konkurenčních typů. Dosah háku pro výložník vybavený sklopným příhradovým nástavcem je až 97 m. Jeřáb třídy 170tun Výložník hydraulicky vysouvaný 13,7-64,0 m (dosah háku až 63,5 m / 12 t, vyložení až 60 m / 2 t) Patentovaný systémem výsuvu výložníku GROVE TWIN-LOCK TM "O" tvar výložníku GROVE MEGAFORM TM Nástavec o délce až 34 m, hydraulicky sklopný v rozsahu 5-40 * Elektronické řízení a kontrola jeřábu systémem ECOS Bezpečnostní zařízení GROVE EKS 5 Vzdálené sledování funkcí a polohy jeřábu CraneSTAR TM přes webové rozhraní Odpružení jeřábu systémem GROVE MEGATRAK TM Výkonný naviják a možný i pomocný naviják* Kabina jeřábníka hliníkové konstrukce, hydraulicky sklopná do 20 Protiváha až 52t*, hydraulicky montovaná Dieselové motory Mercedes Benz na podvozku i nástavbě splňují požadavky na spotřebu i emise Automatická převodovka Allison Pohon 10x6x10 / 10x8x10* * výbava na přání Výrobcem jeřábu je společnost Manitowoc Crane Group Germany, GmbH. Montáž probíhá ve výrobním závodě Wilhelmshaven, Německo. 2

3 Technický popis NÁSTAVBA Výložník - 6 dílný, hydraulicky stavitelný, rozsah 13,7-64,0 m, max. dosah háku je 63,5 m, hlava se 8mi kladkami pro zdvih do 140 tun. Pro zdvihy nad tuto nosnost prosím konzultujte doplňky na výložníku s prodejcem - Sklon výložníku ovládaný 1 hydraulickým válcem je od -1,5 do 83 - Plné vysunutí výložníku je do 430 sekund, plné zdvihnutí výložníku je do 60 sekund - Vysouvání výložníku jedním vnitřním válcem, hydro-elektronickým systém čepování sekcí TwinLOCK TM Nástavec výložníku - Volí se v příslušenství na přání Bezpečnostní zařízení - Standardně plně grafický systém Grove EKS 5 s barevným displejem - Systém na přehledném displeji informuje graficky a zvukově o sklonu a vysunutí výložníku, otočení nástavby, aktuálně zdvihané zátěži břemene, pro zadanou konfiguraci povolené zátěži břemene, chybových stavů systému jeřábu a umožňuje programování pracovního režimu jeřábu vložením konfiguračního kódu nebo ručním nastavením. - Integrované tabulky nosnosti k prohlížení na displeji - Systém varuje před přetížením a při dosažení limitních hodnot vypíná jeřábové funkce Kabina jeřábníka - Hliníková konstrukce, plně prosklená bezpečnostním sklem, montovaná na levé straně nástavby s možností naklápění do úhlu 20. Přední sklo výklopné, vybavené stěračem. Horní průhled vybavený sluneční clonou a stěračem. Větrák a ofuky skel, na motoru závislé horkovodní vyhřívání - Nastavitelné, anatomicky tvarované sedadlo jeřábníka s integrovanými elektronickými ovladači všech pohybů jeřábu do opěrek (joysticky). Ergonomicky propracované kontrolní a ovládací panely a ovladače řízení jeřábu, sdružený nastavitelný panel se zobrazovací jednotkou EKS 5 a ECOS (elektronický systém řízení mobilního jeřábu s informacemi o všech systémech podvozku a nástavby). Dvě pracovní světla. Otoč bez omezení, rychlost otáčení 0 1,3 ot/min - Otáčení třemi axiálními pístovými hydromotory s planet. převodovkou, servisní brzda a nouzová brzda Protizávaží - Standardně 1t montované pevně, další varianty na přání (max. 52 tun). - Hydraulické natahování protiváhy dvěma válci Motor nástavby - MercedesBenz OM924LA (Euromot 3B/Tier 4i), přeplňovaný 4-válec chlazený vodou, 150kW - Vlastní palivová nádrž 240 litrů Hydraulický systém - 3 nezávislé okruhy systému s vestavěnými měřícími body a chladičem oleje - 2 axiální pístové hydraulické čerpadlo s proměnlivým výkonem, 1 zubové čerpadlo jen pro pohon otoče - Hydraulická nádrž pro cca 870 l oleje s vestavěným teplotním čidlem Naviják - Pohon axiálním pístovým hydromotorem s planetovou převodovkou - Vícedisková automatická brzda, snímač otáček navijáku - Kamera pro sledování odvíjení lana - Rychlost jednoho průřezu lana je m/min Lano - Lano o délce 290 m a průměru 22 mm, max. tah v jednom průřezu lana je 93 kn - Koncovka lana s tvarovaným zámkem pro ještě jednodušší manipulaci Bezpečnostní systém - Koncový spínač, snímač posledních 3 otáček navijáku, koncové snímače poloh výložníku, bezpečnostní tlakové ventily v hydraulickém systému, snímač rychlosti větru. 3

4 Technický popis PODVOZEK Podvozek - Speciální pětinápravový, určený do terénu. Celosvařenec z vysokopevnostní oceli, velmi odolný na zkrut Podpěry - 4 hydraulicky ovládané teleskopické podpěry, dvojité nosníky podpěr - Přední svislé válce o délce 530 mm, zadní svislé válce o délce 600 mm - Elektronicky kontrolované, s automatickým polohovacím systémem (nivelace) - Pracovní světla pro každou podpěru - Ovládání z obou stran jeřábu, kabiny jeřábníka a kabelovým dálkovým ovládáním - Systém snímání polohy vysunutí nosníku podpěr s přenosem informace do bezpečnostního zařízení Motor - MercedesBenz OM502LA (Euromot 3B/Tier 4i), přeplňovaný 8-válec chlazený vodou - 405kW při ot/min - Výkonný vzduchový filtr sání motoru, palivová nádrž na 580 l Pohon, pneumatiky, převodovka - Pohon 10x6x10, jiný na přání - Standardně 10x 14.00R25, jiné rozměry na přání - Převodovka Allison automatic HD 4000 SP, 6x vpřed a 1x vzad - Hnací skříň s vnitřní uzávěrkou diferenciálů Odpružení - GROVE MEGATRAK TM. Hydropneumatické odpružení všech kol, nezávisle na sobě. Každé kolo je uchyceno na mohutném hydraulickém válci odpružení, s pohonem je spojeno kardanem. Jeřáb nemá klasické osy, diferenciály jsou pevně uchyceny na skříni podvozku. Při zvedání jeřábu jsou diferenciály taženy s rámem podvozku vzhůru a pod jeřábem tak vzrůstá světlá výška. Systém umožní podélné a příčné nastavení sklonu jeřábu, nastavení režimu jízdy v terénu / jízdy po silnici / přípravu na jeřábování - Podvozek se systémem MEGATRAK TM nevyžaduje žádnou generální opravu za celou životnost jeřábu - Rozsah zdvihu jeřábu je 160 mm / mm Řízení - Dvouokruhové řízení s posilovačem a záložním čerpadlem (jeřáb je řiditelný, dokud se pohybuje) - Natáčení kol na osách 1, 2, 3 a 5 v běžném režimu řízení volantem, pro režim nejmenší poloměr a krabí chod jsou kola na ose 4 a 5 řízena samostatně Brzdy - Diskové pneumatické brzdy na všech kolech, brzděna jsou všechna kola. Systém ABS - Parkovací/nouzová brzda ovládaná vzduchem a pružinou na osách 2, 3, 4 a 5, motorová brzda Kabina řidiče - Hliníková konstrukce pro dvě osoby, přední okno se stěrači a ostřikovači, vyhřívaná zpětná zrcátka. Sedadlo řidiče odpruženo a vybaveno 3bodovými bezpečnostními pásy. Úplné ovládací prvky pro jízdu jeřábu, otáčkoměr, rychloměr, varovné kontrolky a ovládání systému ECOS. Rádio s CD / RDS. Vytápění horkou vodou od motoru. Hasicí přístroj. CraneSTAR - On-line systém kontroly provozu jeřábu. Aktuální sledování stavu, polohy, využití jeřábu, spotřeby paliva, ujetých km a motohodin přes webové rozhraní - Výstrahy kritických stavů a překročení virtuální hranice zadané na online mapě (výstraha proti zneužití). Elektrický systém - 24V systém, 3 fázový alternátor 28V/100A, 2x baterie 12V/170Ah - Světla a signální zařízení 24V Další výbava - Přístupové schody na nástavbu, sada nářadí, intervalové centrální mazání pohonů a tyčí řízení, hliníkové kapotování nástavby, pracovní světla pro každou podpěru. Sada dokumentace k obsluze a údržbě jeřábu, katalog náhradních dílů, zátěžové tabulky, tabulky zatížení podpěr, atesty a certifikáty dle požadavků legislativy EU, ČR a SR. 4

5 Shrnutí parametrů: Osa Celková hmotnost t * *Cestovní konfigurace obsahuje: protiváhu 1t nebo pomocný naviják, pohon 10x8x10, pneu 16.00R25, dvojitý nástavec 11/18m a kladnici 20t Nosnost háku Kladky Hmotnost kladnice s hákem Prolanování Možná nosnost na jeřábu* 200 t kg 2 18/19** 160/170** t 160 t kg t 125 t kg t 80 t kg t 32 t kg t 12 t Bez kladky 300 kg 1 9,5 t *Může záviset i na národních předpisech ** Vyžaduje přídavnou kladku na hlavě výložníku R 19,3 35,4 47,3 67,7 85,0 85,0 14,1 8,7 16,0 21,4 30,6 41,3 47,8 6,4 50% R25 Výkony nástavby Lano navijáku Max. tah v jednom průřezu lana m / min jeden průřez ø 22 mm / 290 m 93,5 kn m / min jeden průřez ø 22 mm / 290 m 93,5 kn 0 1,3 min -1 z -1,5 do 83 z 13,7 m do 64,0 m cca 60 s cca 430 s

6 Základní rozměry: 6 Ra = minimální poloměr zatáčení při řízení všech kol Uvedené rozměry jsou v mm A A 130 mm* B C D E F α β β R R R *Při spuštění podvozku MEGATRAK TM na spodní úroveň

7 Sestava protiváhy: 7 Protiváha Plát 1 Rám 2 Plát 3 Plát 4 1 t 11 t 10 t 10 t 1 t X 12 t X X 22 t X X X 32 t X X 2 x 42 t X X 3 x 52 t X X 3 x X

8 8 Protiváha Plát 1 Rám 2 Plát 3 Plát 4 Plát 5 1 t 11 t 10 t 5 t 5 t 6 t X X 17 t X X X 22 t X X X X 27 t X X X X 32 t X X X X X 37 t X X 2X X 42 t X X 2X X X 47 t X X 3X X 52 t X X 3X X X Pozn: Speciální verze protiváhy dle předpisů Velké Británie a Irska. Umožní na podvozku převážet více protizávaží s vyšším zatížením os (více než 12t na nápravu)

9 Přehled použití protiváhy: 9

10 Zátěžové tabulky jsou v souladu s normou EN 13000:2010 Zátěžové tabulky dále splňují požadavky norem ISO 4305 a DIN část 2 s ohledem na požadavek stability a DIN část 3 a dále FEM 5004 s ohledem na požadavek zatížení a pevnost. Zátěžové tabulky jsou uváděny v tunách Zatížení = váha břemene váha háku váha vázacích prostředků Zátěžové tabulky platné pro výložník jsou vypočteny pro stav, kdy nástavec není montován v pracovní poloze Nosnost > 125 t vyžaduje další výbavu Nosnost > 140 t vyžaduje výkonnou výbavu pro těžké zdvihy Výrobce si vyhrazuje právo na změnu zátěžových tabulek bez předchozího upozornění Pozor, nosnosti uváděné v této publikaci slouží jen pro základní informaci. Přesné hodnoty nosností pro konkrétní jeřáb jsou uvedeny v originálních tabulkách dodaných s jeřábem 10

11 Zátěžový diagram: 11 Kladnice s hákem Nosnost (t) H (mm)

12 Zátěžové tabulky - výložník: 12

13 Zátěžové tabulky - výložník: 13

14 Zátěžové tabulky - výložník: 14

15 Zátěžové tabulky - výložník: 15

16 Zátěžové tabulky - výložník: 16

17 Zátěžové tabulky - výložník: 17

18 Sestava nástavce: 18 Celková délka (m) Délky sekcí (m) 8,0 1,8 1,7 7,7 7,0 3,5-1x 1x x 1x 1x x 1x 1x 1x 26 1x 1x 1x 1x 1x 34 2x 1x 1x 1x 1x

19 Zátěžový diagram - nástavec: 19

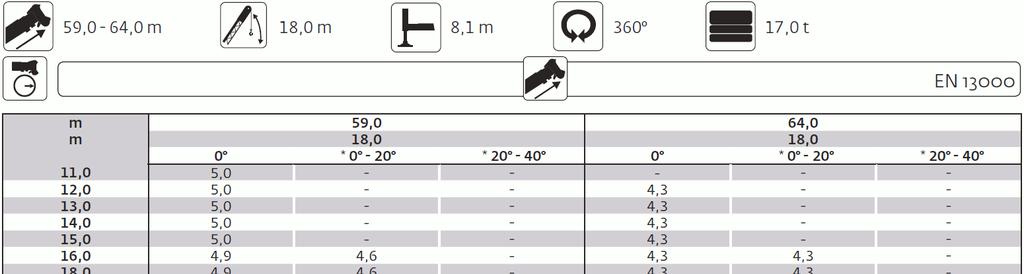

20 Zátěžové tabulky - nástavec: 20 * nástavec je hydraulicky klopený pod uvedeným zatížením

21 Zátěžové tabulky - nástavec: 21 * nástavec je hydraulicky klopený pod uvedeným zatížením

22 Zátěžové tabulky - nástavec: 22 * nástavec je hydraulicky klopený pod uvedeným zatížením

23 Zátěžové tabulky - nástavec: 23 * nástavec je hydraulicky klopený pod uvedeným zatížením

24 Zátěžové tabulky - nástavec: * nástavec je hydraulicky klopený pod uvedeným zatížením 24 * nástavec je hydraulicky klopený pod uvedeným zatížením

25 Zátěžové tabulky - nástavec: * nástavec je hydraulicky klopený pod uvedeným zatížením 25 * nástavec je hydraulicky klopený pod uvedeným zatížením

26 Zátěžové tabulky - nástavec: * nástavec je hydraulicky klopený pod uvedeným zatížením 26 * nástavec je hydraulicky klopený pod uvedeným zatížením

27 Zátěžové tabulky - nástavec: * nástavec je hydraulicky klopený pod uvedeným zatížením 27 * nástavec je hydraulicky klopený pod uvedeným zatížením

28 Zátěžové tabulky - nástavec: * nástavec je hydraulicky klopený pod uvedeným zatížením 28

29 Zátěžový diagram montážní nástavec: 29

30 Zátěžové tabulky montážní nástavec: 30 * montážní nástavec je hydraulicky klopený pod uvedeným zatížením * montážní nástavec je hydraulicky klopený pod uvedeným zatížením

31 Zátěžové tabulky montážní nástavec: * montážní nástavec je hydraulicky klopený pod uvedeným zatížením 31

32 Rozšiřující výbava: A095H ZÁKLADNÍ STROJ verze GMK V01 STANDARDNÍ JEŘÁB: 10 x 6 x 10 LHD, motor MB Tier 4i, pro Evropu včetně plné homologace CE NÁSTAVBA VÝLOŽNÍK / NÁSTAVCE / PŘÍSLUŠENSTVÍ B002H 11,0m / 18,0m dvojitý nástavec, mechanicky stavitelný do poloh 0, 20 a 40 Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B003H 11,0m / 18,0m dvojitý nástavec, hydraulicky stavitelný v rozmezí 5 až 40 Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B004H 11,0m / 18,0m dvojitý nástavec, s vestavěným montážním nástavcem o nosnosti až 43t hydraulicky stavitelný v rozmezí 5 až 40 Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B005H 26,0m manuálně stavitelný nástavec, složený z opce B002H a vložné sekce 1x 8m (obsahuje opci B002H) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B088H 26,0m hydraulicky stavitelný nástavec, složený z opce B003H a vložné sekce 1x 8m (obsahuje opci B003H) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B089H 26,0m hydraulicky stavitelný nástavec s vestavěným montážním nástavcem, složený z opce B004H a vložné sekce 1x 8m (obsahuje opci B004H) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B006H 34,0m manuálně stavitelný nástavec, složený z opce B002H a vložné sekce 2x 8m (obsahuje opci B002H) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B090H 34,0m hydraulicky stavitelný nástavec, složený z opce B003H a vložné sekce 2x 8m (obsahuje opci B003H) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B091H 34,0m hydraulicky stavitelný nástavec s vestavěným montážním nástavcem, složený z opce B004H a vložné sekce 2x 8m (obsahuje opci B004H) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B010H Montážní 3-kladkový nástavec [3,6 m dlouhý, max. nosnost 43 tun], hydraulicky stavitelný od 0 do 40 Nelze společně s B002H, B003H, B004H, B005H, B088H, B089H, B006H, B090H, B091H Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení B099H Příprava (konzoly a elektrické rozvody) pro budoucí dodání manuálního nástavce (B002H). Kalibrace a zanesení do charakteristik bezpečnostního zařízení musí být provedeno specialistou výrobce až po dodání nástavce. Budoucí výjezd specialisty výrobce není v ceně této opce zakalkulován B100H Příprava (konzoly, hydraulické a elektrické rozvody) pro budoucí dodání hydraulického nástavce (B003H). Kalibrace a zanesení do charakteristik bezpečnostního zařízení musí být provedeno specialistou výrobce až po dodání nástavce. Budoucí výjezd specialisty výrobce není v ceně této opce zakalkulován B101H Příprava pro budoucí dodání vložných sekcí 2x 8m pro nástavec výložníku. Kalibrace a zanesení do charakteristik bezpečnostního zařízení musí být provedeno specialistou výrobce až po dodání nástavce. Budoucí výjezd specialisty výrobce není v ceně této opce zakalkulován B011H Přídavná špička výložníku s kladkou L007H 2 pracovní světla, montovaná na vrchol základní sekce výložníku a ovládaná z kabiny jeřábníka L008H Na vrchol výložníku montované výstražné světlo pro letový provoz, napájené z rozvodu jeřábu T012H Příprava výložníku pro volné kývání při přepravě na návěsu. Přídavné akumulátory pro osy 4 a 5. (speciální opce pro USA) T013H Příprava výložníku pro přenos zatížení na vlečený návěs. Již obsahuje opci T012H. (speciální opce pro USA) T093H Příprava výložníku pro přenos zatížení na tažený návěs. Již obsahuje opci T012H. (speciální opce pro USA) T014H Souprava pro demontáž výložníku (speciální opce pro USA) B015H Bezdrátová kamera snímající místo vyložení z hlavy výložníku, s optickým zaostřením NAVIJÁK / HYDRAULIKA D016H Přídavný naviják poháněný axiálním hydromotorem s automatickou vícediskovou brzdou, indikátor otáček, druhá vodící kladka lana na hlavě výložníku, lano 290m, průměr 22 mm. Kamera pro sledování odvíjení lana. Tato opce nahrazuje 1 tuny protiváhy ze standardní konfigurace. J017H Přídavný chladič hydraulického systému Rozšiřující výbava pokračuje na další straně ---

33 KLADNICE A HÁKY F020H 9-kladková kladnice s dvojitým hákem [max. nosnost 200 tun] F021H 7-kladková kladnice s dvojitým hákem [max. nosnost 160 tun] F022H 5-kladková kladnice s dvojitým hákem [max. nosnost 125 tun] F023H 3-kladková kladnice s dvojitým hákem [max. nosnost 80 tun] F024H 1-kladková kladnice s jednoduchým hákem [max. nosnost 32 tun] F086H 1-kladková kladnice s dvojitým hákem. [max. nosnost 32 tun] F025H Malý kulový hák pro jeden průřez [max. nosnost 12 tun] VYBAVENÍ KABINY JEŘÁBNÍKA C027H Na motoru nezávislé dieselové vyhřívání kabiny jeřábníka, využívané i jako předehřívač motoru, včetně 24h časovače C030H Hasicí přístroj 6kg montovaný v kabině jeřábníka C031H Stereo rádio a CD přehrávač C032H Klimatizace v kabině jeřábníka C033H Zjednodušené bezpečností zařízení EKS 5 Light namísto grafického systému EKS 5 - H034H H035H PROTIVÁHA Přídavných 51,0 tuny protiváhy sestavených z rámu 11 tun a plátů 4x 10 tun, celkem 52 tun Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení Dodání protiváhy H034H s pláty 2x 5 tun za 1x 10 tun pro konfiguraci, která umožní převážet 18 tun protiváhy na jeřábu (Verze dle předpisů v UK) Včetně testování, kalibrace a zanesení do charakteristik bezpečnostního zařízení PODVOZEK MOTOR A VYBAVENÍ MOTORU E037H Uzavírací ventil motorů podvozku i nástavby (vhodné pro chemické a jiné nebezpečné provozy) PNEUMATIKY A KOLA G096H 10ks pneu 385/95R25 (14.00R25) na hliníkových discích G102H 10ks pneu 445/95R25 (16.00R25) na hliníkových discích Celková šířka pak bude 3,0 m G038H 10ks pneu 445/95R25 (16.00R25) Celková šířka pak bude 3,0 m G038H 10ks pneu 445/95R25 (16.00R25) Celková šířka pak bude 3,0 m G039H 10ks pneu 525/80R25 (20.50R25) Celková šířka pak bude nad 3,11 m G097H Náhradní kolo 385/95R25 (14.00R25) na hliníkovém disku G103H Náhradní kolo 445/95R25 (16.00R25) na hliníkovém disku G040H Náhradní kolo 385/95R25 (14.00R25) na ocelovém disku G041H Náhradní kolo 445/95R25 (16.00R25) na ocelovém disku G042H Náhradní kolo 525/80R25 (20.50R25) na ocelovém disku (Bridgestone nebo Michelin) K073H Nosič rezervy montovaný v zadu (Nelze v kombinaci s opcemi K069H, P047N, P048N, P049N. Nelze, pokud je jeřáb dodáván do EU, Ruska nebo Číny) VYBAVENÍ PODVOZKU K043H Pohon 10 x 8 x 10 K044H Zabudování hydraulického retardéru do pohonu K045H Ocelové talíře podpěr na místo standardních kompozitních K046H Indikace zatížení podpěr na panelech ovládání podpěr a v kabině jeřábníka P048H Tažné zařízení pro přívěs se zesílenou vertikální silou těžký typ, vč. rychlospojek pro brzdy a světla [spřáhlo 50mm / 184 kn] pro přívěs do 27t. Prosíme, specifikujte typ koncovek pro elektrické propojení s přívěsem P049H Tažné oko montované vzadu [pro tažnou tyč do 270 kn] K050H Hydraulické rychlospojky pro jednoduché odpojení všech nosníků podpěr K092H Snímače polohy podpěr (Povinné pro Evropu, USA a Kanadu) Rozšiřující výbava pokračuje na další straně ---

34 VYBAVENÍ KABINY ŘIDIČE M052H Na motoru nezávislé dieselové vyhřívání kabiny řidiče, využívané i jako předehřívač motoru, včetně 24h časovače M055H Sklopné lůžko, montované do kabiny řidiče M056H Třetí sedadlo v kabině řidiče M057H Klimatizace v kabině řidiče RŮZNÉ H059H Dva přídavné žluté majáky montované na kabinu řidiče a nástavbu (celkem 4 kusy) N061H Nestandardní nástřik, dvě barvy na stejných plochách jako standardní nátěr N062H Nestandardní nástřik, tři barvy na stejných plochách jako standardní nátěr N106H Nástřik ochranným lakem. [Pozn.: Bez odjímatelných krytů] (Nelze kombinovat s metalickým nástřikem N077K) N085H Nástřik jeřábu metalickou barvou až dvou odstínů dle přání [Pozn.: Bez odjímatelných krytů] Pro nástřik až třemi odstíny metalické barvy přidejte opci N053J (Nelze kombinovat s ochranným nástřikem N106H) N087H Bez konečného nástřiku, jen v základové barvě - N063H Nápisy vyvedené na základním výložníku, panelech nástavby a kabině řidiče C064H Omezovač pracovního prostoru S065H Bezdrátové dálkové ovládání pro všechny funkce jeřábování S066H Kamera pro couvání (Orlaco) S067H Záznam dat z nástavby R068H Balíček -30 C (předehřívač motoru, předehřívač baterií, speciální baterie, olej pro arktické teploty a speciální zážehová souprava) C082H Zámek otoče pro 360 (speciální opce pro USA) Nouzové ovládání jeřábových pohybů včetně zdroje hydraulické energie standardní propojky pro všechny značky jeřábů C083H EU požadavek BGR 159 pro práci s košem pro posádku Nouzové ovládání jeřábových pohybů bez zdroje hydraulické energie standardní propojky pro všechny značky jeřábů C084H EU požadavek BGR 159 pro práci s košem pro posádku K069H V zadu montovaný box na vázací prostředky, šířka 2,75m (Nelze, pokud je zvoleno K073H) K103H Zásuvka pro připojení startovacích kabelů na podvozku R098N Dvojitá palivová nádrž (pro jízdu a pro jeřábový provoz) M104N Další set dokumentace k archivaci R070N Homologační souprava - vybavení jeřábu dle požadavků národních norem W095N Prodloužená záruka celého jeřábu na 24 měsíců od dodání W096N Prodloužená záruka celého jeřábu na 36 měsíců od dodání 34

35 35 Celkový pohled na jeřáb GROVE GMK

36 36 Výložník s hydraulicky stavitelným nástavcem, dálkově ovládanými reflektory a přídavnou špičkou pro dvounavijákový provoz

37 Přístrojový panel v kabině jeřábníka s displeji systémů ECOS a EKS 5 Graphic 37 Shodný panel s jednodušším bezpečnostním zařízením EKS5 Light

38 Podvozek MEGATRAK TM. Dobře je vidět diferenciál uchycený na spodní části skříně podvozku a kardany pohonu kol. Jízdní poloha. 38 Podvozek MEGATRAK TM. Dobře je vidět diferenciál uchycený na spodní části skříně podvozku a kardany pohonu kol. Horní poloha.

39 Poznámky
