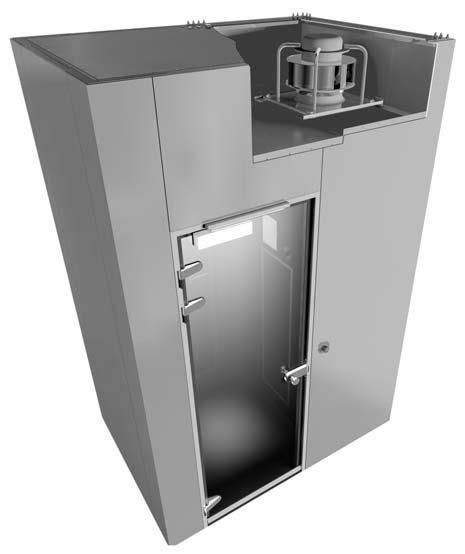

1 PROJEKČNÍ DATA

2 Obsah Vzduchová sprcha Úvod... 3 Nastavení jednotky a její komponenty... 3 Čistící cyklus... 4 Ovládací systém... 5 Velikost a rozměry... 6 Konfigurace dveří... 7 Technická data...8 Testování, dodání a uvedení do provozu... 8 Záruka, údržba a servis... 8 Objednací kód... 9 OZNÁMENÍ O OCHRANĚ Reprodukce, distribuce a používání tohoto dokumentu a sdělování jeho obsahu třetím stranám bez výslovného schválení jsou zakázány. Porušení tohoto zákazu vede k nároku na úhradu vzniklých škod. V případě udělení patentu, užitného vzoru nebo průmyslového vzoru jsou všechna práva vyhrazena. 2 FläktGroup DC CZ /R2 Změny vyhrazeny

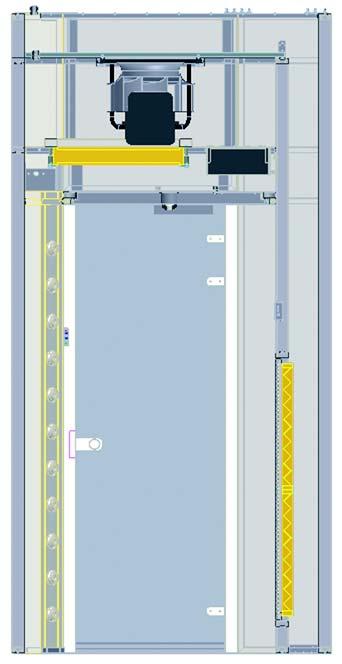

3 Úvod Úvod Účel a funkce Oblasti použití Vzduchová sprcha nabízí účinný způsob odstraňování nečistot z oblečení osob nebo z povrchu materiálů, které vstupují do čistého prostoru či jej opouštějí. Dekontaminace spočívá v odstranění prachu a částic nečistot z personálu čistých prostor pomocí vysokorychlostního turbulentního proudu čistého vzduchu. Vzduchové sprchy představují nedílnou součást systémů kontroly vstupu do čistého prostoru a zajišťují podmínky pro čisté výrobní procesy v odvětvích jako mikroelektronika, farmacie, biomedicína, letecký průmysl a dalších. Vzduchové sprchy zaručují ochranu zařízení výrobních závodů před kontaminací. Nastavení jednotky a její komponenty Obr. 1: Pohled na vzduchovou sprchu shora a z boku 1: Motorventilátor je radiální ventilátor s dozadu zahnutými lopatkami poháněný EC-motorem a vybavený řízením konstantního průtoku. Montáž a výměna motorventilátoru se provádí zdola po otevření stropního panelu a vyjmutí HEPA filtrační vložky. Parametry: U=3~VAC V, 50/60 Hz, P max =3 kw, I max = 4,8 A, t max 50 C Provozní P=1,5 kw, I=1,0 A 2: HEPA filtrační vložky filtrační třídy H13 (volitelně vyšší) s plochým těsněním (volitelně s gelovým těsněním) je upnuta ke svařovanému lakovanému rámu. Výměna filtrační vložky se provádí zdola (z kabiny sprchy) po odklopení stropního panelu. 3: Filtrační vložka předfiltru filtrační třídy G4 je chráněna kovovou mřížkou z děrovaného ocelového plechu uchycenou pomocí magnetů. 4: Skříň je sestavena z R panelů vyplněných minerální vlnou. Vnější strana panelu je z ocelového lakovaného plechu v odstínu RAL9002 polomat (volitelně jiný odstín). 5: Rohové kanály s tryskami jsou umístěny v rozích kabiny. V každém kanálu je jedenáct trysek s minimálním vnitřním průměrem 25 mm, kterými proudí vzduch střední osovou rychlostí 25 m/s směrem k osobě stojící uprostřed komory. 6: Stropní panel se otevírá pomocí speciálního klíče. V panelu je instalována jedna tryska a tři LED svítidla. Vedle dveří je ve stropním panelu umístěno PIR čidlo. 7: Dveře jsou zkonstruovány ze dvou samostatných křídel, která nelze otevřít najednou, a vzduchová sprcha tak zároveň plní funkci přechodové komory. Dveře mají hliníkovou zárubeň s polyesterovou povrchovou úpravou v odstínu RAL9002 polomat (volitelně jiný odstín). V zárubni je umístěn reverzní elektronický kontaktní zámek k otevření dveří a signalizační panely LUDB na každé straně. Dveře jsou celoskleněné, vyrobené z bezpečnostního tvrzeného skla tloušťky 8 mm. Jsou zavěšeny na trojici závěsů a vybaveny automatickou těsnicí lištou a samozavíracím mechanismem. Kování je typu koule-koule (všechny komponenty jsou od firmy Dorma). Světlá šířka dveří je 700 mm, čistá výška 2100 mm. 8: Podlaha je z nerez oceli a lze ji využít jako montážní šablonu. Doporučujeme použití speciálních samolepících čistících rohoží. 9: Rozvodná skříň FläktGroup DC CZ /R2 Změny vyhrazeny 3

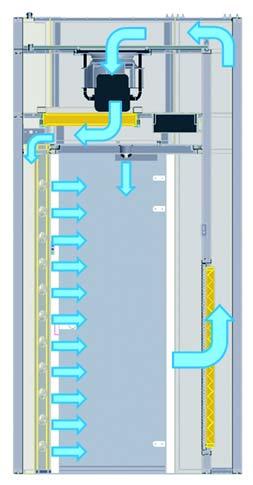

4 Čistící cyklus Vzduchová sprcha Princip provozu Základní vzduchová sprcha je určena pro jednu osobu. Obsahuje izolovanou komoru (6) vybavenou vlastním motorventilátorem (2), v níž vzduch cirkuluje přes HEPA (ULPA) filtrační vložku (1) a je vysokou rychlostí směrován pomocí dvou řad trysek (11) a jedné trysky v horní části (12) na osobu v komoře (6). Vzduch s částicemi uvolněnými z osoby je nasáván přes filtrační vložku předfiltru (8) chráněnou odsávací mřížkou (9) a veden kanálem (10) k sací dýze motorventilátoru. Vstup do vzduchové sprchy a výstup z ní je přes dvojici navzájem se blokujících dveří. Provoz vzduchové sprchy řídí software pracující na PLC Siemens Logo! s displejem. Ovládací panel (7) je umístěn uvnitř vzduchové sprchy nad sací mřížkou (9). Rozvodná skříň (3) je umístěna v mezistropním prostoru (4) a je přístupná po odklopení stropního panelu (5). Obr. 2: Provoz vzduchové sprchy Čistící cyklus Čistící sekvence Proud vzduchu Čistící cyklus se aktivuje automaticky po otevření a uzavření dveří z šedé zóny a zjištění přítomnosti osoby v kabině. Dveře do čistého prostoru se po otevření dveří z šedé zóny automaticky zablokují. Oboje dveře jsou během čistícího cyklu zablokovány. Cyklus lze nouzově přerušit a celou jednotku vypnout pomocí jednoho z nouzových vypínačů. Spínač je umístěn uvnitř komory a v čistém prostoru nebo je instalován jako hlavní spínač v šedé zóně. Mezi ukončením čistícího cyklu a otevřením dveří je prodleva v délce 5 sekund. Dveře šedé zóny lze otevřít až tehdy, když se zavřou dveře čistého prostoru a vyprší přednastavený čas zpoždění. Poté, co osoba opustí vzduchovou sprchu, dveře se zavřou a sprcha se krátce pročistí vysokorychlostním proudem vzduchu. Lze zvolit i průběžné čištění pomalejším prouděním. V průběhu čistícího cyklu je z trysek vytlačován vzduch průměrnou rychlostí 25 m/s, aby vzniklo dostatečně turbulentní proudění. Rychlost a směry proudění vzduchu jsou vyznačeny v obr. 3, přičemž nejvyšší rychlost je označena bílou barvou a nižší od červené k modré. Rychlost proudění je pevně daná a nelze ji měnit, aby nedocházelo ke snížení účinnosti vzduchové sprchy. Obr. 3: Simulace proudění vzduchu ve vzduchové sprše, pohled shora 4 FläktGroup DC CZ /R2 Změny vyhrazeny

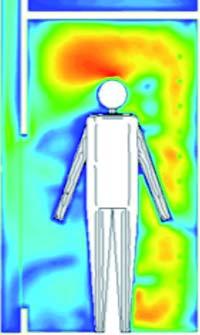

5 Ovládací systém Účinnost Účinnost vzduchové sprchy závisí na jejím správném použití. Jak znázorňuje obr. 3, personál musí dodržovat následující instrukce: Postavte se doprostřed komory na vyznačené místo. Během kompletního cyklu se otáčejte dokola o 360. Ruce přitom mějte zdvižené. Obr. 4: Simulace proudění vzduchu ve vzduchové sprše, pohled ze strany Nastavení času Doba trvání čistícího cyklu se považuje na nejdůležitější aspekt účinnosti vzduchové sprchy. Minimální doporučená doba je 20 sekund. Přednastavený interval je 30 sekund. Tento parametr lze měnit na displeji ovládání v rozsahu 10 až 60 sekund po 5sekundových krocích. Ovládací systém Funkce vzduchové sprchy řídí a monitoruje ovladač Siemens Logo! s displejem a vlastním software. Regulace proudění a tlaku vzduchu Ovládací režimy Řízení konstantního průtoku vzduchu zajišťuje PID regulátor motorventilátoru spolu s tlakovým převodníkem na základě měření parametrů čidla rychlosti průtoku vzduchu. Řídící jednotka monitoruje tlakovou ztrátu na HEPA filtrační vložky a filtrační vložky předfiltru. V případě překročení mezní hodnoty tlakové ztráty, upozorní ovladač na nutnost výměny filtračních vložek na displeji ovládacího panelu. PLC ovladač lze podle požadavků naprogramovat na tři různé režimy: Standardní GR GR GR CR CR CR Čistící cyklus se spustí při přechodu z šedé zóny do čistého prostoru. Při přechodu z čistého prostoru do šedé zóny se čistící cyklus nespustí a aktivuje se pouze pročišťovací (regenerační) cyklus. Dvoucestný Čistící cyklus se spustí při přechodu z šedé zóny do čistého prostoru i při opuštění čistého prostoru. Jednocestný Čistý prostor nelze opouštět přes vzduchovou sprchu. Obr. 5: Ovládací režimy vzduchové sprchy GR - šedá zóna CR - čistý prostor FläktGroup DC CZ /R2 Změny vyhrazeny 5

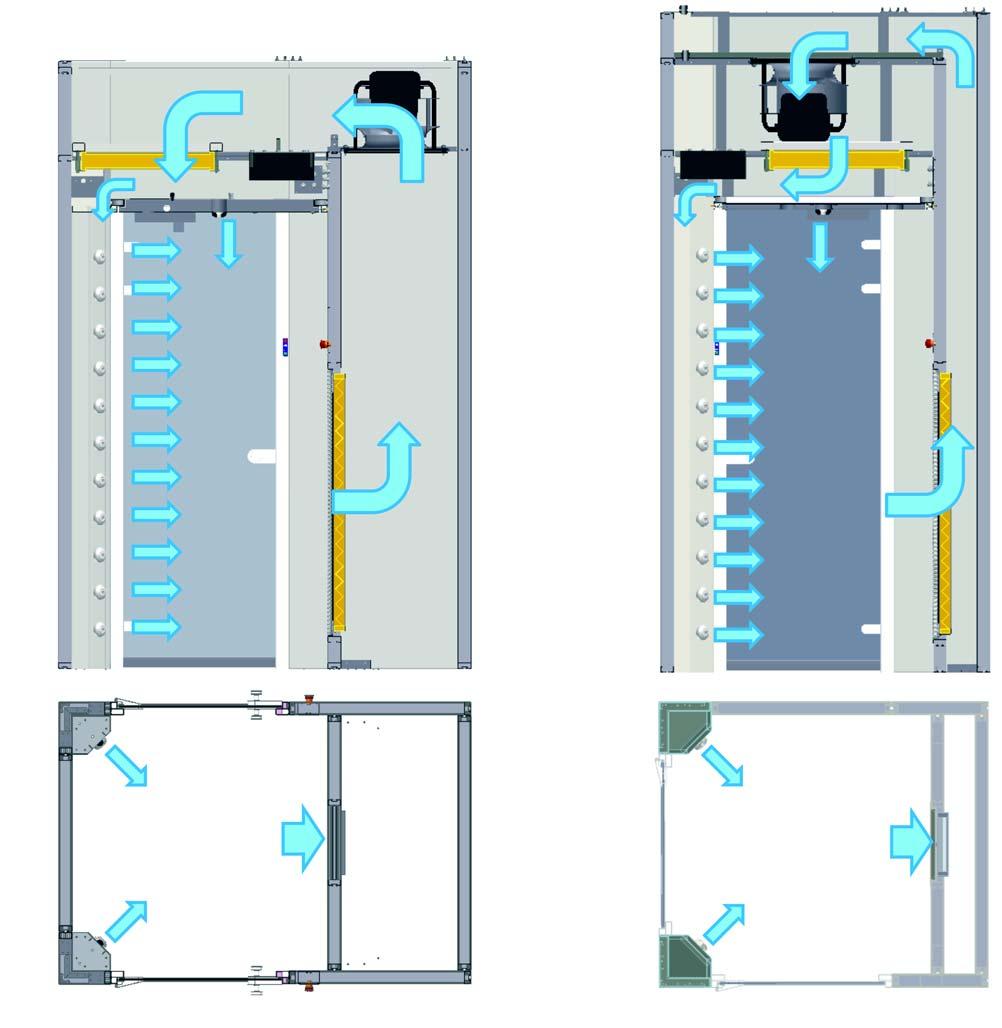

6 Velikosti a rozměry Vzduchová sprcha Velikosti a rozměry Vzduchové sprchy se dodávají ve dvou rozměrových provedeních. Nízké (standardní) provedení: 1300 x 1900 mm, výška 2820 mm Vysoké provedení: 1300 x 1500 mm, výška 3020 mm Nízké (standardní) provedení Vysoké provedení Obr. 6: Nízké (standardní) provedení Cirkulace vzduchu ve vzduchové sprše Vysoké provedení 6 FläktGroup DC CZ /R2 Změny vyhrazeny

7 Konfigurace dveří Konfigurace dveří Provedení dveří Vzduchové sprchy se dodávají ve čtyřech konfiguracích pozice dveří: L - levá S - přímá R - pravá T - se 3 dveřmi Obr. 7: Konfigurace pozice dveří Označení dveří Sací kanál V objednávce/kódu musí být označeny dveře ze šedé zóny (G) a dveře do čistého prostoru (C) spolu s orientací dveří, tedy L = levé, R = pravé. Dveře se vždy otevírají směrem ven. Dveře se označují podle schématu (obr. vlevo) s orientací tak, že sací kanál je ve schématu umístěn vždy nahoře, a to v pořadí Pokud je na pozici panel, je označen P0. Je také třeba uvést požadovaný odstín panelu a zárubní v objednacím kódu. Standardní povrchová úprava je polyesterový nátěr v odstínu RAL9002 polomat. Příklady CL (Čistý prostor, levé dveře) (Šedá zóna pravé dveře) (Čistý prostor, levé dveře) CR (Čistý prostor, pravé dveře) GL (Šedá zóna, levé dveře) (Šedá zóna, pravé dveře) AS1300x1900x2820S1CL-P0-GR AS1300x1900x2820R1P0-GL-CL AS1300x1900x2820L1CR-GR-P0 V případě požadavku na atypickou konfiguraci, například vzduchový tunel pro použití tam, kde probíhá rychlá frekvence průchodu osob, nás kontaktujte s poptávkou na speciální řešení. FläktGroup DC CZ /R2 Změny vyhrazeny 7

8 Konfigurace dveří Vzduchová sprcha Technická data Rozměry Vysoké provedení Nízké (standardní) provedení Náhradní díly Objednací kód / specifikace Vnitřní délka mm H13 HEPA filtrační vložka M13FS-2390/AU1BR3S 1010x610x78 Celková délka mm H14 HEPA filtrační vložka A14FS-2390/AU1BR3S 1010x610x78 Vnitřní šířka mm Předfiltr KS-W/48 G4 1180x285x48 Celková šířka mm Vnitřní světlá výška mm Ventilátor Radiální, s dozadu zahnutými lopatkami Celková výška mm Počet trysek 23 Elektrické údaje 3fázové VAC, 50/60Hz Množství vzduchu a hmotnost Napětí V Střední výstupní rychlost m/s 25 Max. příkon kw 3 Množství vzduchu m 3 /h 1220 Max. proud A 4,8 Intenzita výměny vzduchu x/h 440 Hmotnost kg 580 Testování, dodání a uvedení do provozu Vzduchové sprchy se kompletně montují a testují ve FläktGroup, což je doloženo zkušebním protokolem. Vzduchové sprchy se dodávají v rozloženém stavu a u zákazníka je instaluje a do provozu uvádí instalační firma proškolená firmou FläktGroup. Lze zajistit provedení přejímací zkoušky u výrobce. Záruka, údržba a servis Kromě výměny filtračních vložek nevyžadují vzduchové sprchy jinou údržbu než povrchové čištění podle vnitřních předpisů uživatele. V případě závad poskytuje FläktGroup servisní podporu po dobu záruky v trvání 2 let. 8 FläktGroup DC CZ /R2 Změny vyhrazeny

9 Objednací kód Objednací kód AS 1300 x 1900 x 2820 S 1 C L - P 0 - G L Rozměry Konfigurace Provedení Levá strana Čelní strana Pravá strana AS Vzduchová sprcha B [mm] L [mm] H [mm] Velikost: šířka délka výška Nízká (standardní) 1300 x 1900 x 2820 Vysoká 1300 x 1500 x 3020 S Přímá konfigurace L Levá konfigurace 90 _ R Pravá konfigurace 90 _ T se třemi dveřmi _ Provedení - odstín barvy 1 RAL9002 polomat 2 RAL9010 polomat P C G Levá strana (pozice 1 viz schéma uspořádání) Panel Dveře do čistého prostoru Dveře do šedé zóny 0 (panel) L R P C G levé dveře pravé dveře Čelní strana (pozice 2 viz schéma uspořádání) Panel Dveře do čistého prostoru Dveře do šedé zóny 0 (panel) L R P C G levé dveře pravé dveře Pravá strana (pozice 3 viz schéma uspořádání) Panel Dveře do čistého prostoru Dveře do šedé zóny 0 (panel) L R levé dveře pravé dveře Sací kanál Schéma uspořádání FläktGroup DC CZ /R2 Změny vyhrazeny 9

10 a 10 FläktGroup DC CZ /R2 Změny vyhrazeny

11 FläktGroup DC CZ /R2 Změny vyhrazeny 11

12 FG_DC CZ_Vzduchova-sprcha_DF_R Copyright 2018 FläktGroup VZDUCHOVÁ SPRCHA FläktGroup je lídrem na evropském trhu s energeticky úspornými řešeními pro vzduchotechnické aplikace, jež jsou vhodná pro každou oblast použití podle Vašich požadavků. Díky více než stoletým zkušenostem v oboru, nabízíme našim zákazníkům nejmodernější technologie, vysokou kvalitu a vynikající účinnost našich výrobků. Rozsáhlý sortiment výrobků a obchodní zastoupení v 65 zemích po celém světě zaručují, že jsme vždy na Vaší straně a jsme připraveni Vám poskytovat vždy to nejvýhodnější řešení. PRODUCT FUNCTIONS BY FLÄKTGROUP Air Treatment Air Movement Air Diffusion Air Distribution Air Filtration Air Management Air Conditioning & Heating Controls Service» Další informace naleznete na nebo se obraťte na obchodní zastoupení.
