1 DATA A FAKTA Čisté prostory Vzduchová sprcha DencoHappel Aktivní personální vzduchová sprcha pro čisté prostory

2 Čisté prostory Vzduchová sprcha DencoHappel Obsah Úvod... 3 Nastavení jednotky a její komponenty... 3 Čistící cyklus... 4 Ovládací systém... 5 Velikost a rozměry... 6 Konfigurace dveří... 6 Technická data...8 Testování, dodání a uvedení do provozu... 8 Záruka, údržba a servis... 8 Typový kód jednotky... 9 OZNÁMENÍ O OCHRANĚ Reprodukce, distribuce a používání tohoto dokumentu a sdělování jeho obsahu třetím stranám bez výslovného schválení jsou zakázány. Porušení tohoto zákazu vede k nároku na úhradu vzniklých škod. V případě udělení patentu, užitného vzoru nebo průmyslového vzoru jsou všechna práva vyhrazena. 2 PR CZ Změny vyhrazeny R1-02/2016

3 Vzduchová sprcha DencoHappel Čisté prostory Úvod Účel a funkce Oblasti použití Vzduchová sprcha nabízí účinný způsob odstraňování nečistot z oblečení osob nebo z povrchu materiálů, které vstupují do čistého prostoru či jej opouštějí. Dekontaminace spočívá v odstranění prachu a částic nečistot z personálu čistých prostor pomocí vysokorychlostního turbulentního proudu čistého vzduchu. Vzduchové sprchy představují nedílnou součást systémů kontroly vstupu do čistého prostoru a zajišťují podmínky pro kritické výrobní procesy v odvětvích jako mikroelektronika, přírodní vědy, biomedicína, letecký průmysl a dalších. Vzduchové sprchy zaručují ochranu zařízení výrobních závodů před kontaminací. Nastavení jednotky a její komponenty Obr. 1- Pohled na vzduchovou sprchu shora a : Motorventilátor je radiální ventilátor s dozadu zahnutými lopatkami poháněný EC motorem a vybavený řízením konstantního průtoku. Montáž a výměna motorventilátoru se provádí zdola po otevření stropního panelu a vyjmutí HEPA filtru. Parametry: U=3~VAC V, 50/60 Hz Pmax =3 kw, Imax = 4.8 A, tmax 50 C Provozní P=1,5 kw, I=1,0 A 2: HEPA filtr třídy H13 (volitelně vyšší) s plochým těsněním (volitelně s gelovým těsněním) je upnut ke svařovanému lakovanému rámu. Výměna filtru se provádí zdola (z kabiny sprchy) po odklopení stropního panelu. 3: Předfiltr třídy G4 je chráněn kovovou mřížkou z děrovaného ocelového plechu uchycenou pomocí magnetů. 4: Skříň je sestavena z R panelů vyplněných minerální vlnou. Pláště jsou z ocelového lakovaného plechu v odstínu RAL9002 polomat (volitelně jiný odstín). 5: Rohové kanály s tryskami jsou umístěny v rozích kabiny. V každém kanálu je jedenáct trysek s minimálním vnitřním průměrem 25 mm, kterými proudí vzduch střední osovou rychlostí 25 m/s směrem k osobě stojící uprostřed komory. 6: Stropní panel se otevírá pomocí speciálního klíče. V panelu je instalována jedna tryska a tři LED svítidla. Vedle dveří je ve stropním panelu umístěno PIR čidlo. 7: Dveře jsou zkonstruovány ze dvou samostatných křídel, která nelze otevřít najednou, a vzduchová sprcha tak zároveň plní funkci přechodové komory. Dveře mají hliníkovou zárubeň s polyesterovou povrchovou úpravou v odstínu RAL9002 polomat (volitelně jiný odstín). V zárubni je umístěn reverzní elektronický kontaktní zámek k otevření dveří a signalizační panely LUDB na každé straně. Dveře jsou celoskleněné, vyrobené z bezpečnostního kaleného skla tloušťky 8 mm. Jsou zavěšeny na trojici závěsů a vybaveny automatickou těsnicí lištou a samozavíracím mechanismem. Kování je typu koule-koule (všechny komponenty jsou od firmy Dorma). Světlá šířka je 700 mm, čistá výška 2100 mm. 8: Podlaha je z nerez oceli a lze ji využít jako montážní šablonu. Doporučujeme použití speciálních samolepících čistících rohoží. 9: Rozvodná skříň PR CZ Změny vyhrazeny R1-02/2016 3

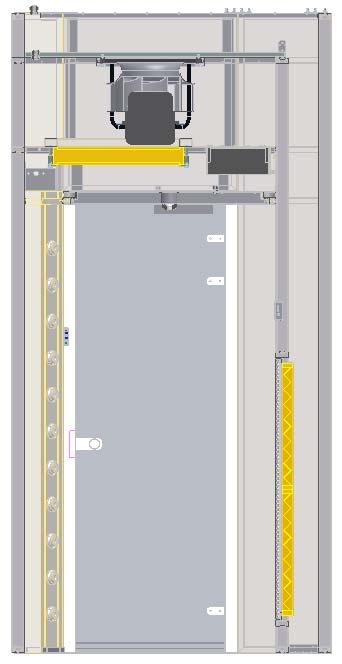

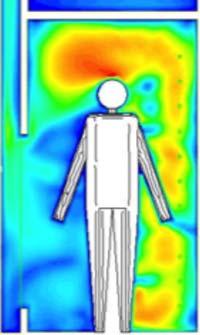

4 Čisté prostory Vzduchová sprcha DencoHappel Princip provozu Základní vzduchová sprcha je určena pro jednu osobu. Obsahuje izolovanou komoru (6) vybavenou vlastním motorventilátorem (2), v níž vzduch cirkuluje přes HEPA (ULPA) filtr (1) a je vysokou rychlostí směrován pomocí dvou řad trysek (11) a jedné trysky v horní části (12) na osobu v komoře (6). Vzduch s částicemi uvolněnými z osoby je nasáván přes předfiltr (8) chráněný odsávací mřížkou (9) a veden kanálem (10) k sacímu otvoru motorventilátoru. Vstup do vzduchové sprchy a výstup z ní je přes dvojici navzájem se blokujících dveří. Provoz vzduchové sprchy řídí software pracující na PLC Siemens Logo! s displejem. Ovládací panel (7) je umístěn uvnitř vzduchové sprchy nad sací mřížkou (9). Rozvodná skříň (3) je umístěna v mezistropním prostoru (4) a je přístupná po odklopení stropního panelu (5). Obr. 2- Provoz vzduchové sprchy Čistící cyklus Čistící sekvence Proud vzduchu Čistící cyklus se aktivuje automaticky po otevření a uzavření dveří z šedé zóny a zjištění přítomnosti osoby v kabině. Dveře do čistého prostoru se po otevření dveří z šedé zóny automaticky zablokují. Oboje dveře jsou během čistícího cyklu zablokovány. Cyklus lze nouzově přerušit a celou jednotku vypnout pomocí jednoho z nouzových vypínačů. Spínač je umístěn uvnitř komory a v čistém prostoru nebo je instalován jako hlavní spínač v šedé zóně. Mezi ukončením čistícího cyklu a otevřením dveří je prodleva v délce 5 vteřin. Dveře šedé zóny lze otevřít až tehdy, když se zavřou dveře čistého prostoru a vyprší přednastavený čas zpoždění. Poté, co osoba opustí vzduchovou sprchu, dveře se zavřou a sprcha se krátce pročistí vysokorychlostním proudem vzduchu. Lze zvolit i průběžné čištění pomalejším prouděním. V průběhu čistícího cyklu je z trysek vytlačován vzduch průměrnou rychlostí 25 m/s, aby vzniklo dostatečně turbulentní proudění. Rychlost a distribuce vzduchu jsou vyznačeny v Obr. 3, přičemž nejvyšší rychlost je označena bílou barvou a nižší od červené k modré. Rychlost proudění je pevně daná a nelze ji měnit, aby nedocházelo ke snížení účinnosti vzduchové sprchy. Obr. 3- Simulace proudění ve vzduchové sprše, pohled shora 4 PR CZ Změny vyhrazeny R1-02/2016

5 Vzduchová sprcha DencoHappel Čisté prostory Účinnost Účinnost vzduchové sprchy závisí na jejím správném použití. Jak demonstruje Obr. 4, personál musí dodržovat následující instrukce: Postavte se doprostřed komory na vyznačené místo. Během kompletního cyklu se otáčejte dokola o 360. Ruce přitom mějte položené na hlavě. Obr. 4- Použití vzduchové sprchy, pohled ze strany Nastavení času Doba trvání čistícího cyklu se považuje na nejdůležitější aspekt účinnosti vzduchové sprchy. Minimální doporučená doba je 20 vteřin. Přednastavený interval je 30 vteřin. Tento parametr lze měnit na displeji ovládání v rozsahu 10 až 60 vteřin po 5vteřinových krocích. Ovládací systém Funkce jednotky řídí a monitoruje ovladač Siemens Logo! s displejem a vlastním software. Regulace proudění a tlaku Ovládací režimy CL GR CL GR CL GR Řízení konstantního průtoku zajišťuje PID regulátor motorventilátoru spolu s tlakovým převodníkem na základě měření parametrů tlaku na sací trysce ventilátoru. Řídící jednotka monitoruje tlakovou ztrátu na HEPA filtru a předfiltru. V případě překročení mezní hranice upozorní ovladač na nutnost výměny na displeji ovládacího panelu. PLC ovladač lze podle požadavků naprogramovat na tři různé režimy uvedené níže: Standardní Čistící cyklus se spustí při přechodu z šedé zóny do čistého prostoru. Při přechodu z čistého prostoru do šedé zóny se čistící cyklus nespustí a aktivuje se pouze pročišťovací (regenerační) cyklus. Dvoucestný Čistící cyklus se spustí při přechodu z šedé zóny do čistého prostoru i při opuštění čistého prostoru. Jednocestný Čistý prostor nelze opouštět přes vzduchovou sprchu. Obr. 5- Ovládací režimy vzduchové sprchy GR - šedá zóna CR - čistý prostor PR CZ Změny vyhrazeny R1-02/2016 5

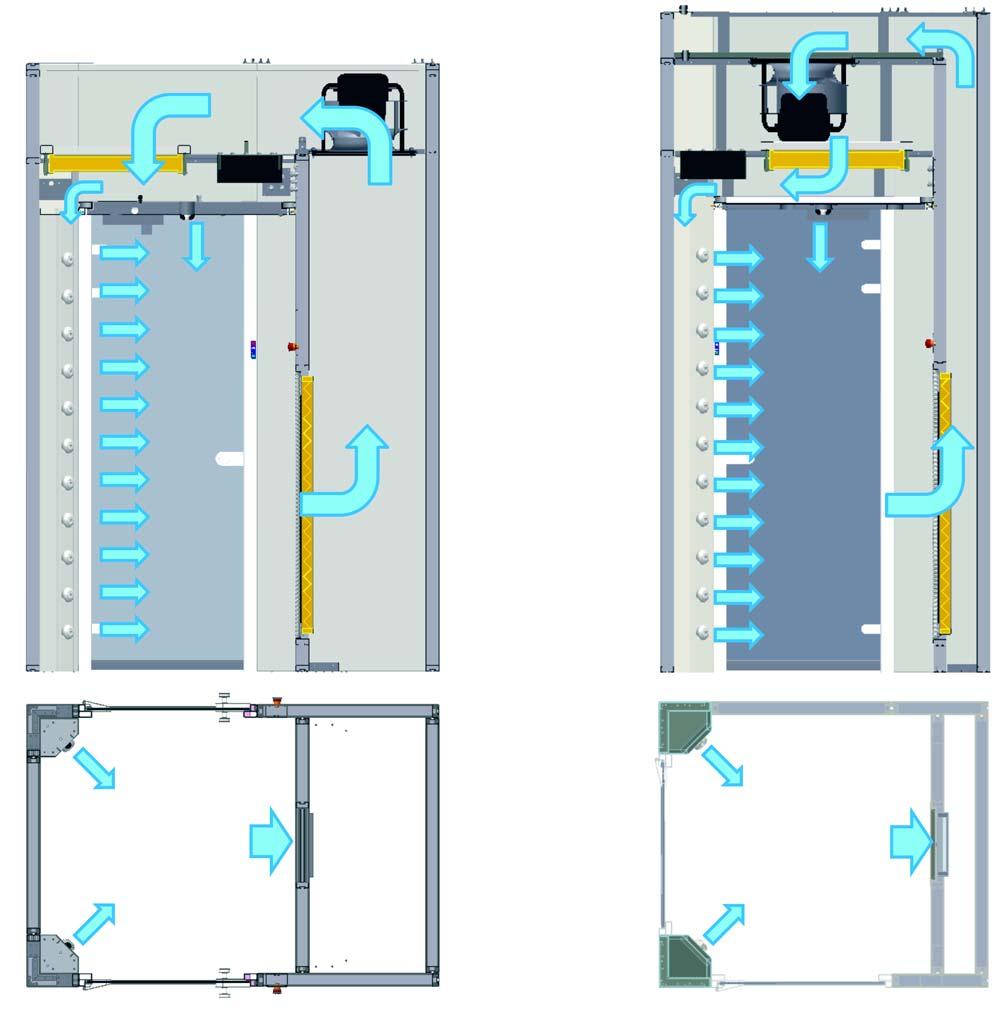

6 Čisté prostory Vzduchová sprcha DencoHappel Velikosti a rozměry Vzduchové sprchy se dodávají ve dvou rozměrových provedeních. Nízké nebo standardní provedení: 1300 x 1900 mm, výška 2820 mm Vysoké provedení: 1300 x 1500 mm, výška 3020 mm Nízké / standardní provedení Vysoké provedení Obr. 6- Nízký/standardní model Vysoký model průřez zobrazující směr proudění vzduchu a zástavbovou plochu 6 PR CZ Změny vyhrazeny R1-02/2016

7 Vzduchová sprcha DencoHappel Čisté prostory Konfigurace dveří Provedení dveří Vzduchové sprchy se dodávají ve čtyřech konfiguracích pozice dveří: L - levá S - přímá R - pravá T - se 3 dveřmi Obr. 7- Konfigurace dveří Označení dveří V objednávce/kódu musí být označeny dveře ze šedé zóny (G) a dveře do čistého prostoru (C) spolu s orientací dveří podle DIN, tedy L=levé, R=pravé. Dveře se vždy otevírají směrem ven. Dveře se označují podle přiloženého schématu s orientací tak, že sací kanál je vždy nahoře, v pořadí Pokud je na pozici panel, je označen P0. Je také třeba uvést požadovaný odstín panelu a zárubní na 18. pozici kódu. Standardní povrchová úprava je polyesterový nátěr v odstínu RAL9002 polomat. Příklady Čistý prostor Šedá zóna DIN pravá Čistý prostor Šedá zóna DIN pravá Šedá zóna DIN levá Čistý prostor AS1300x1900x2820S1CL-P0-GRDIN levá AS1300x1900x2820R1P0-GL-CL AS1300x1900x2820L1CR-GR-P0 V případě požadavku na atypickou konfiguraci, například vzduchový tunel pro použití tam, kde probíhá rychlá frekvence průchodu osob, kontaktujte s poptávkou na speciální řešení DencoHappel. PR CZ Změny vyhrazeny R1-02/2016 7

8 Čisté prostory Vzduchová sprcha DencoHappel Technická data Rozměry Výška Nízká Náhradní díly Objednací kód / specifikace Jednotka (standardní) Vnitřní délka mm H13 HEPA filtr M13FS-2390/AU1BR3S 1010x610x78 Celková délka mm H14 HEPA filtr A14FS-2390/AU1BR3S 1010x610x78 Vnitřní šířka mm Předfiltr KS-W/48 G4 1180x285x48 Celková šířka mm Vnitřní světlá výška mm Ventilátor Radiální, s dozadu zahnutými lopatkami Celková výška mm Počet trysek 23 Elektrické údaje 3fázové VAC, 50/60Hz Průtok vzduchu a hmotnost Napětí V Střední výstupní rychlost m/s 25 Max. příkon W 3000 Vzduchové množství m3/h 1220 Max. proud A 4.6 Počet výměn vzduchu 1/h 440 Hmotnost kg 580 Testování, dodání a uvedení do provozu Vzduchové sprchy se kompletně montují a testují v DencoHappel, což je doloženo zkušebním protokolem. Vzduchové sprchy se dodávají v rozloženém stavu a u zákazníka je instaluje a do provozu uvádí instalační firma proškolená DencoHappel. Lze zajistit provedení přejímací zkoušky u výrobce. Záruka, údržba a servis Kromě výměny předfiltrů a HEPA filtrů nevyžadují vzduchové sprchy jinou údržbu než povrchové čištění podle vnitřních předpisů uživatele. V případě závad poskytuje DencoHappel servisní podporu po dobu záruky v trvání 2 let. 8 PR CZ Změny vyhrazeny R1-02/2016

9 Vzduchová sprcha DencoHappel Čisté prostory Objednací kód AS 1300 x 1900 x 2820 S 1 C L - P 0 - G L Výrobek Rozměry Konfigurace Materiál pláště Levá strana Prostředek Pravá strana AS Vzduchová sprcha B [mm] L [mm] H [mm] Rozměry: šířka délka výška Nízká (standardní) 1300 x 1900 x 2820 Vysoká 1300 x 1500 x 3020 S Přímá konfigurace L Levá konfigurace 90 _ R Pravá konfigurace 90 _ T se třemi dveřmi _ Materiál čela 1 RAL9002 polomat 2 RAL9010 polomat P C G Levá strana Panel Dveře do čistého prostoru Dveře do šedé zóny 0 (pro panel) L R P C G DIN levé DIN pravé Prostředek Panel Dveře do čistého prostoru Dveře do šedé zóny 0 (pro panel) L R P C G DIN levé DIN pravé Pravá strana Panel Dveře do čistého prostoru Dveře do šedé zóny 0 (pro panel) L R DIN levé DIN pravé Šablona uspořádání PR CZ Změny vyhrazeny R1-02/2016 9

10 Čisté prostory DencoHappel Air Shower a 10 PR CZ Změny vyhrazeny R1-02/2016

11 DencoHappel Air Shower Čisté prostory PR CZ Změny vyhrazeny R1-02/

12 DencoHappel je mezinárodní společnost s rozsáhlými zkušenostmi v oblasti klimatizace, vytápění, filtrace vzduchu a čistých prostor. Naše poradenské a servisní týmy s Vámi rádi proberou vaše projekty a navrhnou kreativní a účinná řešení.
