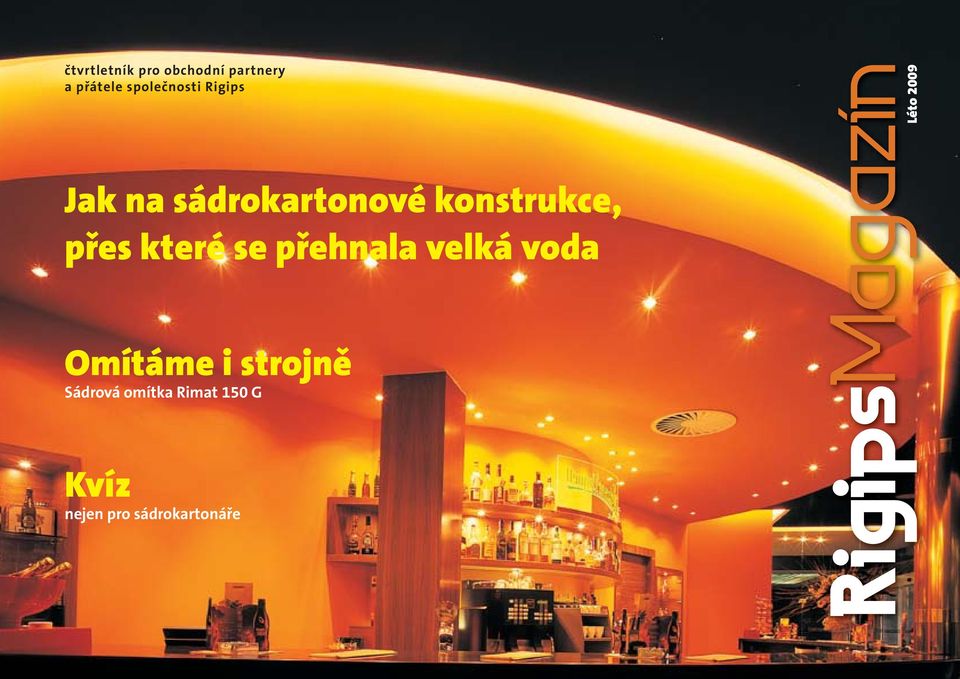

1 čtvrtletník pro obchodní partnery a přátele společnosti Rigips Léto 2009 Jak na sádrokartonové konstrukce, přes které se přehnala velká voda Omítáme i strojně Sádrová omítka Rimat 150 G Kvíz nejen pro sádrokartonáře

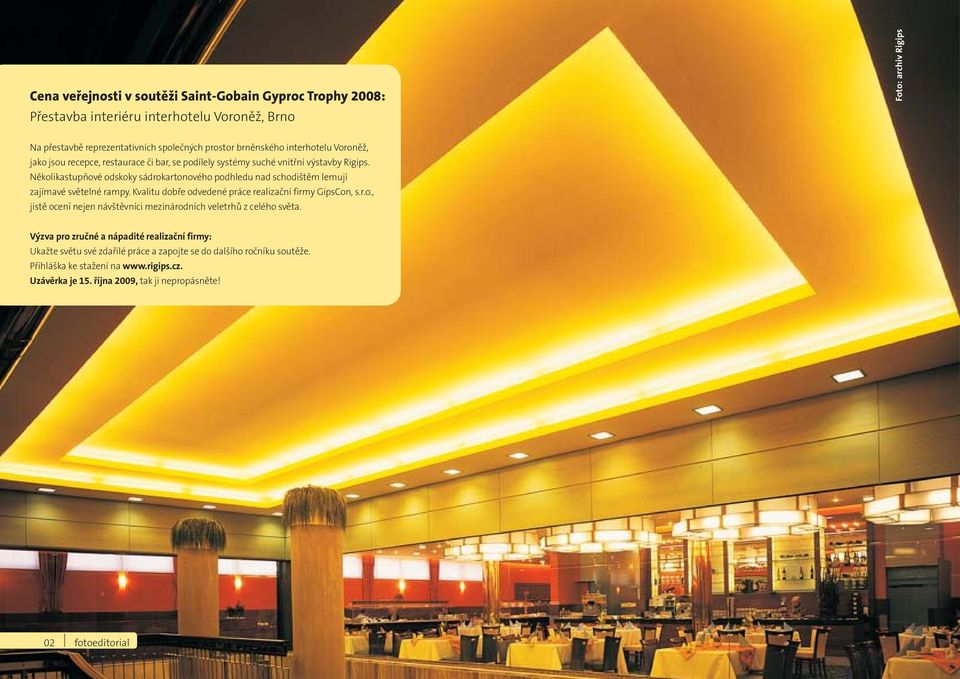

2 Cena veřejnosti v soutěži Saint-Gobain Gyproc Trophy 2008: Přestavba interiéru interhotelu Voroněž, Brno Foto: archiv Rigips Na přestavbě reprezentativních společných prostor brněnského interhotelu Voroněž, jako jsou recepce, restaurace či bar, se podílely systémy suché vnitřní výstavby Rigips. Několikastupňové odskoky sádrokartonového podhledu nad schodištěm lemují zajímavé světelné rampy. Kvalitu dobře odvedené práce realizační firmy GipsCon, s.r.o., jistě ocení nejen návštěvníci mezinárodních veletrhů z celého světa. Výzva pro zručné a nápadité realizační firmy: Ukažte světu své zdařilé práce a zapojte se do dalšího ročníku soutěže. Přihláška ke stažení na Uzávěrka je 15. října 2009, tak ji nepropásněte! 02 fotoeditorial

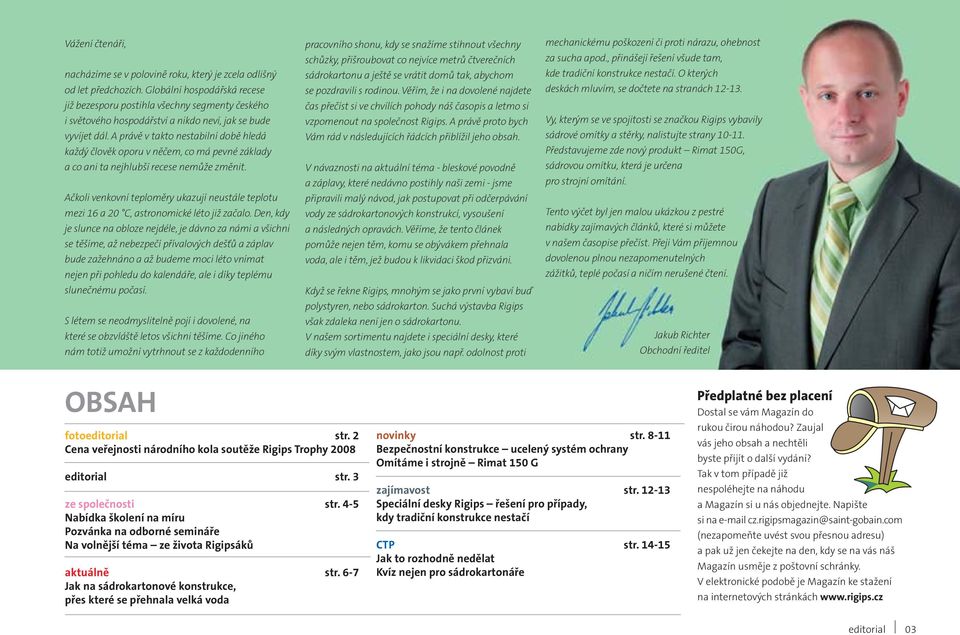

3 Vážení čtenáři, nacházíme se v polovině roku, který je zcela odlišný od let předchozích. Globální hospodářská recese již bezesporu postihla všechny segmenty českého i světového hospodářství a nikdo neví, jak se bude vyvíjet dál. A právě v takto nestabilní době hledá každý člověk oporu v něčem, co má pevné základy a co ani ta nejhlubší recese nemůže změnit. Ačkoli venkovní teploměry ukazují neustále teplotu mezi 16 a 20 C, astronomické léto již začalo. Den, kdy je slunce na obloze nejdéle, je dávno za námi a všichni se těšíme, až nebezpečí přívalových dešťů a záplav bude zažehnáno a až budeme moci léto vnímat nejen při pohledu do kalendáře, ale i díky teplému slunečnému počasí. S létem se neodmyslitelně pojí i dovolené, na které se obzvláště letos všichni těšíme. Co jiného nám totiž umožní vytrhnout se z každodenního pracovního shonu, kdy se snažíme stihnout všechny schůzky, přišroubovat co nejvíce metrů čtverečních sádrokartonu a ještě se vrátit domů tak, abychom se pozdravili s rodinou. Věřím, že i na dovolené najdete čas přečíst si ve chvílích pohody náš časopis a letmo si vzpomenout na společnost Rigips. A právě proto bych Vám rád v následujících řádcích přiblížil jeho obsah. V návaznosti na aktuální téma - bleskové povodně a záplavy, které nedávno postihly naši zemi - jsme připravili malý návod, jak postupovat při odčerpávání vody ze sádrokartonových konstrukcí, vysoušení a následných opravách. Věříme, že tento článek pomůže nejen těm, komu se obývákem přehnala voda, ale i těm, jež budou k likvidaci škod přizváni. Když se řekne Rigips, mnohým se jako první vybaví buď polystyren, nebo sádrokarton. Suchá výstavba Rigips však zdaleka není jen o sádrokartonu. V našem sortimentu najdete i speciální desky, které díky svým vlastnostem, jako jsou např. odolnost proti mechanickému poškození či proti nárazu, ohebnost za sucha apod., přinášejí řešení všude tam, kde tradiční konstrukce nestačí. O kterých deskách mluvím, se dočtete na stranách Vy, kterým se ve spojitosti se značkou Rigips vybavily sádrové omítky a stěrky, nalistujte strany Představujeme zde nový produkt Rimat 150G, sádrovou omítku, která je určena pro strojní omítání. Tento výčet byl jen malou ukázkou z pestré nabídky zajímavých článků, které si můžete v našem časopise přečíst. Přeji Vám příjemnou dovolenou plnou nezapomenutelných zážitků, teplé počasí a ničím nerušené čtení. Jakub Richter Obchodní ředitel OBSAH fotoeditorial str. 2 Cena veřejnosti národního kola soutěže Rigips Trophy 2008 editorial str. 3 ze společnosti str. 4-5 Nabídka školení na míru Pozvánka na odborné semináře Na volnější téma ze života Rigipsáků aktuálně str. 6-7 Jak na sádrokartonové konstrukce, přes které se přehnala velká voda novinky str Bezpečnostní konstrukce ucelený systém ochrany Omítáme i strojně Rimat 150 G zajímavost str Speciální desky Rigips řešení pro případy, kdy tradiční konstrukce nestačí CTP str Jak to rozhodně nedělat Kvíz nejen pro sádrokartonáře Předplatné bez placení Dostal se vám Magazín do rukou čirou náhodou? Zaujal vás jeho obsah a nechtěli byste přijít o další vydání? Tak v tom případě již nespoléhejte na náhodu a Magazín si u nás objednejte. Napište si na cz.rigipsmagazin@saint-gobain.com (nezapomeňte uvést svou přesnou adresu) a pak už jen čekejte na den, kdy se na vás náš Magazín usměje z poštovní schránky. V elektronické podobě je Magazín ke stažení na internetových stránkách editorial 03

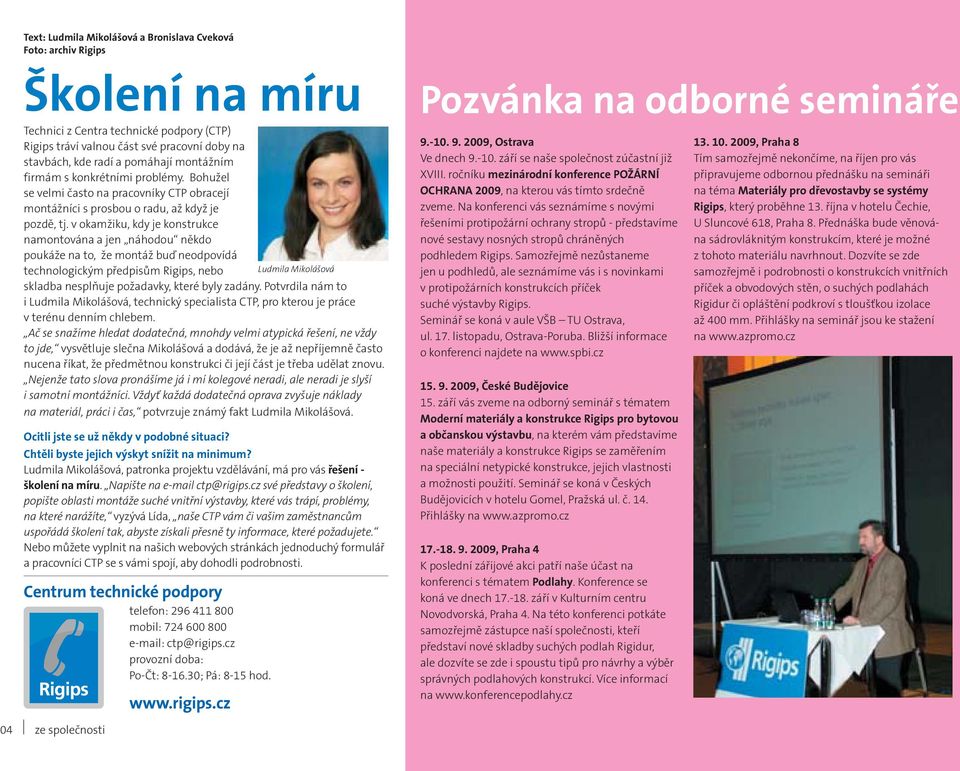

4 Text: Ludmila Mikolášová a Bronislava Cveková Foto: archiv Rigips Školení na míru Technici z Centra technické podpory (CTP) Rigips tráví valnou část své pracovní doby na stavbách, kde radí a pomáhají montážním firmám s konkrétními problémy. Bohužel se velmi často na pracovníky CTP obracejí montážníci s prosbou o radu, až když je pozdě, tj. v okamžiku, kdy je konstrukce namontována a jen náhodou někdo poukáže na to, že montáž buď neodpovídá technologickým předpisům Rigips, nebo skladba nesplňuje požadavky, které byly zadány. Potvrdila nám to i Ludmila Mikolášová, technický specialista CTP, pro kterou je práce v terénu denním chlebem. Ač se snažíme hledat dodatečná, mnohdy velmi atypická řešení, ne vždy to jde, vysvětluje slečna Mikolášová a dodává, že je až nepříjemně často nucena říkat, že předmětnou konstrukci či její část je třeba udělat znovu. Nejenže tato slova pronášíme já i mí kolegové neradi, ale neradi je slyší i samotní montážníci. Vždyť každá dodatečná oprava zvyšuje náklady na materiál, práci i čas, potvrzuje známý fakt Ludmila Mikolášová. Ocitli jste se už někdy v podobné situaci? Chtěli byste jejich výskyt snížit na minimum? Ludmila Mikolášová, patronka projektu vzdělávání, má pro vás řešení - školení na míru. Napište na ctp@rigips.cz své představy o školení, popište oblasti montáže suché vnitřní výstavby, které vás trápí, problémy, na které narážíte, vyzývá Lída, naše CTP vám či vašim zaměstnancům uspořádá školení tak, abyste získali přesně ty informace, které požadujete. Nebo můžete vyplnit na našich webových stránkách jednoduchý formulář a pracovníci CTP se s vámi spojí, aby dohodli podrobnosti. Centrum technické podpory telefon: mobil: ctp@rigips.cz provozní doba: Po-Čt: ; Pá: 8-15 hod. Ludmila Mikolášová Pozvánka na odborné semináře , Ostrava Ve dnech září se naše společnost zúčastní již XVIII. ročníku mezinárodní konference POŽÁRNÍ OCHRANA 2009, na kterou vás tímto srdečně zveme. Na konferenci vás seznámíme s novými řešeními protipožární ochrany stropů - představíme nové sestavy nosných stropů chráněných podhledem Rigips. Samozřejmě nezůstaneme jen u podhledů, ale seznámíme vás i s novinkami v protipožárních konstrukcích příček suché výstavby Rigips. Seminář se koná v aule VŠB TU Ostrava, ul. 17. listopadu, Ostrava-Poruba. Bližší informace o konferenci najdete na , České Budějovice 15. září vás zveme na odborný seminář s tématem Moderní materiály a konstrukce Rigips pro bytovou a občanskou výstavbu, na kterém vám představíme naše materiály a konstrukce Rigips se zaměřením na speciální netypické konstrukce, jejich vlastnosti a možnosti použití. Seminář se koná v Českých Budějovicích v hotelu Gomel, Pražská ul. č. 14. Přihlášky na , Praha 4 K poslední zářijové akci patří naše účast na konferenci s tématem Podlahy. Konference se koná ve dnech září v Kulturním centru Novodvorská, Praha 4. Na této konferenci potkáte samozřejmě zástupce naší společnosti, kteří představí nové skladby suchých podlah Rigidur, ale dozvíte se zde i spoustu tipů pro návrhy a výběr správných podlahových konstrukcí. Více informací na , Praha 8 Tím samozřejmě nekončíme, na říjen pro vás připravujeme odbornou přednášku na semináři na téma Materiály pro dřevostavby se systémy Rigips, který proběhne 13. října v hotelu Čechie, U Sluncové 618, Praha 8. Přednáška bude věnována sádrovláknitým konstrukcím, které je možné z tohoto materiálu navrhnout. Dozvíte se zde samozřejmě i podrobnosti o konstrukcích vnitřních příček a obvodových stěn, o suchých podlahách Rigidur či opláštění podkroví s tloušťkou izolace až 400 mm. Přihlášky na seminář jsou ke stažení na 04 ze společnosti

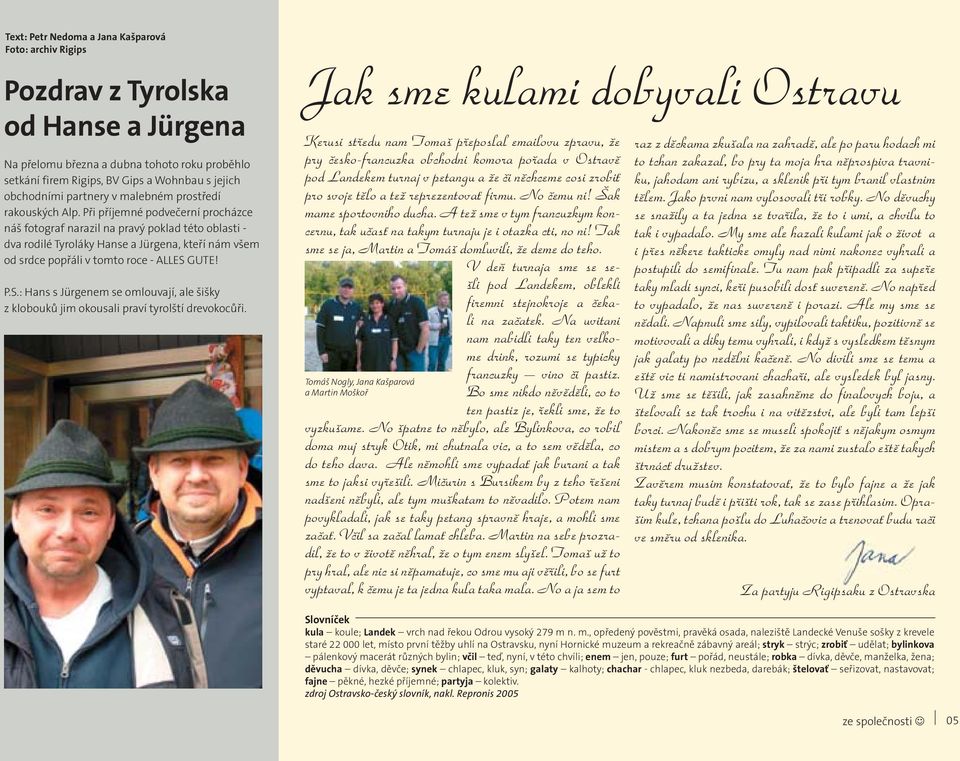

5 Text: Petr Nedoma a Jana Kašparová Foto: archiv Rigips Pozdrav z Tyrolska od Hanse a Jürgena Na přelomu března a dubna tohoto roku proběhlo setkání firem Rigips, BV Gips a Wohnbau s jejich obchodními partnery v malebném prostředí rakouských Alp. Při příjemné podvečerní procházce náš fotograf narazil na pravý poklad této oblasti - dva rodilé Tyroláky Hanse a Jürgena, kteří nám všem od srdce popřáli v tomto roce - ALLES GUTE! P.S.: Hans s Jürgenem se omlouvají, ale šišky z klobouků jim okousali praví tyrolští drevokocůři. Jak sme kulami dobyvali Ostravu Kerusi středu nam Tomaš přeposlal ovu zpravu, že pry česko-francuzka obchodni komora pořada v Ostravě pod Landekem turnaj v petangu a že či něchceme cosi zrobiť pro svoje tělo a tež reprezentovať firmu. No čemu ni! Šak mame sportovniho ducha. A tež sme v tym francuzkym koncernu, tak učasť na takym turnaju je i otazka cti, no ni! Tak sme se ja, Martin a Tomáš domluvili, že deme do teho. V deň turnaja sme se sešli pod Landekem, oblekli firemni stejnokroje a čekali na začatek. Na uvitani nam nabidli taky ten velkome drink, rozumi se typicky Tomáš Nogly, Jana Kašparová a Martin Moškoř francuzky vino či pastiz. Bo sme nikdo něvěděli, co to ten pastiz je, řekli sme, že to vyzkušame. No špatne to něbylo, ale Bylinkova, co robil doma muj stryk Otik, mi chutnala vic, a to sem věděla, co do teho dava. Ale němohli sme vypadať jak burani a tak sme to jaksi vyřešili. Mičurin s Bursikem by z teho řešeni nadšeni něbyli, ale tym muškatam to něvadilo. Potem nam povykladali, jak se taky petang spravně hraje, a mohli sme začať. Včil sa začal lamať chleba. Martin na sebe prozradil, že to v životě něhral, že o tym enem slyšel. Tomaš už to pry hral, ale nic si něpamatuje, co sme mu aji věřili, bo se furt vyptaval, k čemu je ta jedna kula taka mala. No a ja sem to raz z děckama zkušala na zahradě, ale po paru hodach mi to tchan zakazal, bo pry ta moja hra něprospiva travniku, jahodam ani rybizu, a sklenik při tym branil vlastnim tělem. Jako prvni nam vylosovali tři robky. No děvuchy se snažily a ta jedna se tvařila, že to i umi, a chvilu to tak i vypadalo. My sme ale hazali kulami jak o život a i přes někere takticke omyly nad nimi nakonec vyhrali a postupili do semifinale. Tu nam pak připadli za supeře taky mladi synci, keři pusobili dosť suvereně. No napřed to vypadalo, že nas suvereně i porazi. Ale my sme se nědali. Napnuli sme sily, vypilovali taktiku, pozitivně se motivovali a diky temu vyhrali, i když s vysledkem těsnym jak galaty po nedělni kačeně. No divili sme se temu a eště vic ti namistrovani chachaři, ale vysledek byl jasny. Už sme se těšili, jak zasahněme do finalovych boju, a štelovali se tak trochu i na vitězstvi, ale byli tam lepši borci. Nakoněc sme se museli spokojiť s nějakym osmym mistem a s dobrym pocitem, že za nami zustalo eště takych štrnácť družstev. Zavěrem musim konstatovať, že to bylo fajne a že jak taky turnaj budě i přišti rok, tak se zase přihlasim. Oprašim kule, tchana pošlu do Luhačovic a trenovať budu rači ve směru od sklenika. Za partyju Rigipsaku z Ostravska Slovníček kula koule; Landek vrch nad řekou Odrou vysoký 279 m n. m., opředený pověstmi, pravěká osada, naleziště Landecké Venuše sošky z krevele staré let, místo první těžby uhlí na Ostravsku, nyní Hornické muzeum a rekreačně zábavný areál; stryk strýc; zrobiť udělat; bylinkova pálenkový macerát různých bylin; včil teď, nyní, v této chvíli; enem jen, pouze; furt pořád, neustále; robka dívka, děvče, manželka, žena; děvucha dívka, děvče; synek chlapec, kluk, syn; galaty kalhoty; chachar - chlapec, kluk nezbeda, darebák; štelovať seřizovat, nastavovat; fajne pěkné, hezké příjemné; partyja kolektiv. zdroj Ostravsko-český slovník, nakl. Repronis 2005 ze společnosti 05

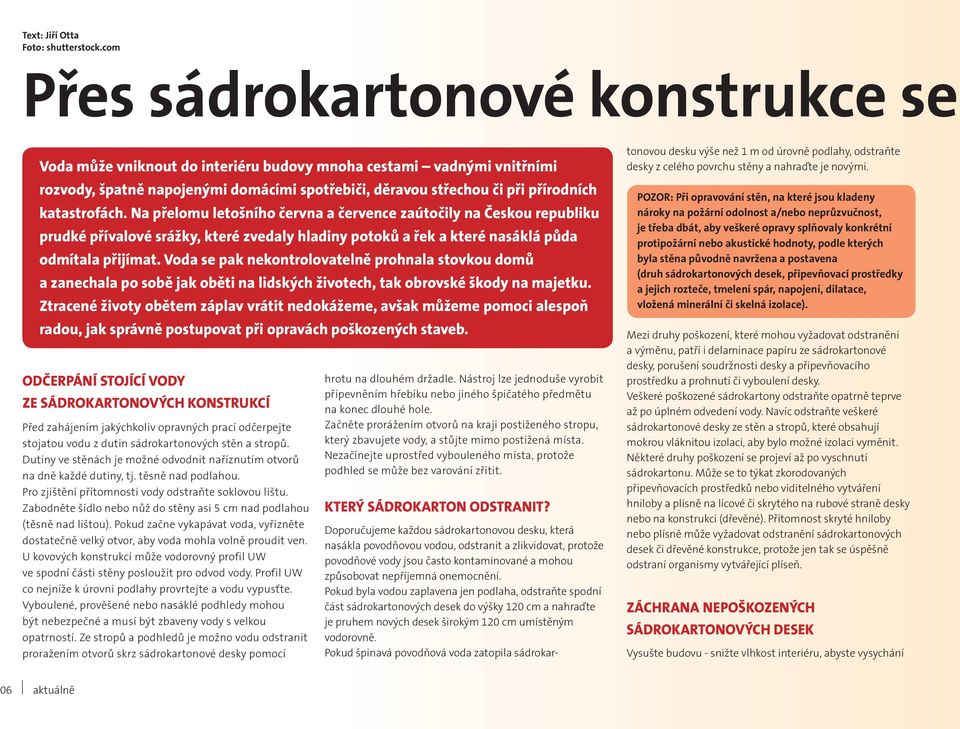

6 Text: Jiří Otta Foto: shutterstock.com Přes sádrokartonové konstrukce se Voda může vniknout do interiéru budovy mnoha cestami vadnými vnitřními rozvody, špatně napojenými domácími spotřebiči, děravou střechou či při přírodních katastrofách. Na přelomu letošního června a července zaútočily na Českou republiku prudké přívalové srážky, které zvedaly hladiny potoků a řek a které nasáklá půda odmítala přijímat. Voda se pak nekontrolovatelně prohnala stovkou domů a zanechala po sobě jak oběti na lidských životech, tak obrovské škody na majetku. Ztracené životy obětem záplav vrátit nedokážeme, avšak můžeme pomoci alespoň radou, jak správně postupovat při opravách poškozených staveb. ODČERPÁNÍ STOJÍCÍ VODY ZE SÁDROKARTONOVÝCH KONSTRUKCÍ Před zahájením jakýchkoliv opravných prací odčerpejte stojatou vodu z dutin sádrokartonových stěn a stropů. Dutiny ve stěnách je možné odvodnit naříznutím otvorů na dně každé dutiny, tj. těsně nad podlahou. Pro zjištění přítomnosti vody odstraňte soklovou lištu. Zabodněte šídlo nebo nůž do stěny asi 5 cm nad podlahou (těsně nad lištou). Pokud začne vykapávat voda, vyřízněte dostatečně velký otvor, aby voda mohla volně proudit ven. U kovových konstrukcí může vodorovný profil UW ve spodní části stěny posloužit pro odvod vody. Profil UW co nejníže k úrovni podlahy provrtejte a vodu vypusťte. Vyboulené, prověšené nebo nasáklé podhledy mohou být nebezpečné a musí být zbaveny vody s velkou opatrností. Ze stropů a podhledů je možno vodu odstranit proražením otvorů skrz sádrokartonové desky pomocí hrotu na dlouhém držadle. Nástroj lze jednoduše vyrobit připevněním hřebíku nebo jiného špičatého předmětu na konec dlouhé hole. Začněte prorážením otvorů na kraji postiženého stropu, který zbavujete vody, a stůjte mimo postižená místa. Nezačínejte uprostřed vybouleného místa, protože podhled se může bez varování zřítit. KTERÝ SÁDROKARTON ODSTRANIT? Doporučujeme každou sádrokartonovou desku, která nasákla povodňovou vodou, odstranit a zlikvidovat, protože povodňové vody jsou často kontaminované a mohou způsobovat nepříjemná onemocnění. Pokud byla vodou zaplavena jen podlaha, odstraňte spodní část sádrokartonových desek do výšky 120 cm a nahraďte je pruhem nových desek širokým 120 cm umístěným vodorovně. Pokud špinavá povodňová voda zatopila sádrokartonovou desku výše než 1 m od úrovně podlahy, odstraňte desky z celého povrchu stěny a nahraďte je novými. POZOR: Při opravování stěn, na které jsou kladeny nároky na požární odolnost a/nebo neprůzvučnost, je třeba dbát, aby veškeré opravy splňovaly konkrétní protipožární nebo akustické hodnoty, podle kterých byla stěna původně navržena a postavena (druh sádrokartonových desek, připevňovací prostředky a jejich rozteče, tmelení spár, napojení, dilatace, vložená minerální či skelná izolace). Mezi druhy poškození, které mohou vyžadovat odstranění a výměnu, patří i delaminace papíru ze sádrokartonové desky, porušení soudržnosti desky a připevňovacího prostředku a prohnutí či vyboulení desky. Veškeré poškozené sádrokartony odstraňte opatrně teprve až po úplném odvedení vody. Navíc odstraňte veškeré sádrokartonové desky ze stěn a stropů, které obsahují mokrou vláknitou izolaci, aby bylo možné izolaci vyměnit. Některé druhy poškození se projeví až po vyschnutí sádrokartonu. Může se to týkat zkorodovaných připevňovacích prostředků nebo viditelného vytváření hniloby a plísně na lícové či skrytého na rubové straně desky nebo na konstrukci (dřevěné). Přítomnost skryté hniloby nebo plísně může vyžadovat odstranění sádrokartonových desek či dřevěné konstrukce, protože jen tak se úspěšně odstraní organismy vytvářející plíseň. ZÁCHRANA NEPOŠKOZENÝCH SÁDROKARTONOVÝCH DESEK Vysušte budovu - snižte vlhkost interiéru, abyste vysychání 06 aktuálně

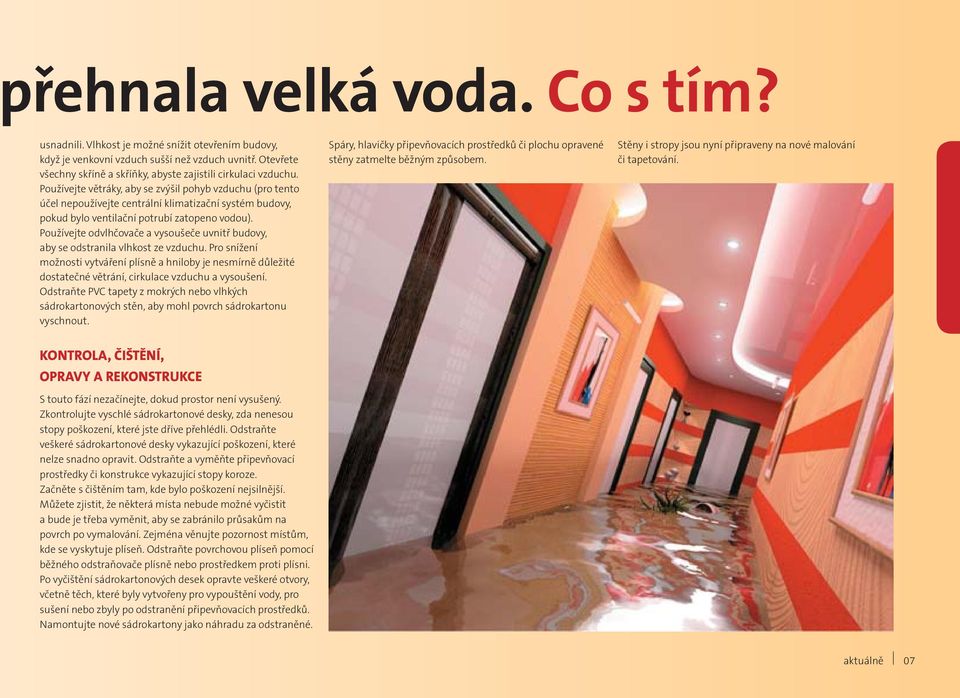

7 přehnala velká voda. Co s tím? usnadnili. Vlhkost je možné snížit otevřením budovy, když je venkovní vzduch sušší než vzduch uvnitř. Otevřete všechny skříně a skříňky, abyste zajistili cirkulaci vzduchu. Používejte větráky, aby se zvýšil pohyb vzduchu (pro tento účel nepoužívejte centrální klimatizační systém budovy, pokud bylo ventilační potrubí zatopeno vodou). Používejte odvlhčovače a vysoušeče uvnitř budovy, aby se odstranila vlhkost ze vzduchu. Pro snížení možnosti vytváření plísně a hniloby je nesmírně důležité dostatečné větrání, cirkulace vzduchu a vysoušení. Odstraňte PVC tapety z mokrých nebo vlhkých sádrokartonových stěn, aby mohl povrch sádrokartonu vyschnout. Spáry, hlavičky připevňovacích prostředků či plochu opravené stěny zatmelte běžným způsobem. Stěny i stropy jsou nyní připraveny na nové malování či tapetování. KONTROLA, ČIŠTĚNÍ, OPRAVY A REKONSTRUKCE S touto fází nezačínejte, dokud prostor není vysušený. Zkontrolujte vyschlé sádrokartonové desky, zda nenesou stopy poškození, které jste dříve přehlédli. Odstraňte veškeré sádrokartonové desky vykazující poškození, které nelze snadno opravit. Odstraňte a vyměňte připevňovací prostředky či konstrukce vykazující stopy koroze. Začněte s čištěním tam, kde bylo poškození nejsilnější. Můžete zjistit, že některá místa nebude možné vyčistit a bude je třeba vyměnit, aby se zabránilo průsakům na povrch po vymalování. Zejména věnujte pozornost místům, kde se vyskytuje plíseň. Odstraňte povrchovou plíseň pomocí běžného odstraňovače plísně nebo prostředkem proti plísni. Po vyčištění sádrokartonových desek opravte veškeré otvory, včetně těch, které byly vytvořeny pro vypouštění vody, pro sušení nebo zbyly po odstranění připevňovacích prostředků. Namontujte nové sádrokartony jako náhradu za odstraněné. aktuálně 07

8 Text: Jiří Otta Foto: archiv Rigips Sádrokartonové konstrukce, které garantují bezpečnost proti neoprávněnému vniknutí do chráněného prostoru Na jaře letošního roku ocenila Česká stavební akademie bronzovou cenou Technologii Rigips pro řešení uceleného systému zabezpečených prostor systémem m suché výstavby. Řeč je o řešení, které garantuje bezpečnost proti neoprávněnému vniknutí do chráněného prostoru o bezpečnostních konstrukcích. Bezpečnostní konstrukce vycházejí konstrukčně i technologicky ze standardních konstrukcí suché vnitřní výstavby. Speciální úpravou skladby konstrukce (vyztužením minimálně jednou vrstvou ocelového pozinkovaného plechu a případně i vložením doplňujících tenkostěnných profilů) vznikly konstrukce, které jsou certifikovány na bezpečnost proti protlačení a násilnému vniknutí. Proto mohou být použity v prostorách s požadavkem na bezpečnostní ochranu. Společnost Rigips přináší ucelené řešení chráněného prostoru: bezpečnostní příčky Rigips (opláštěné sádrokartonovými deskami Rigips), bezpečnostní příčky Duragips (opláštěné kombinací sádrovláknitých desek Rigidur a sádrokartonových desek Rigips), bezpečnostní předstěny Rigips (opláštěné sádrokartonovými deskami Rigips), bezpečnostní mezistropy Rigips (opláštěné sádrokartonovými deskami Rigips). Použití v prostorách s požadavky na bezpečnostní ochranu Bezpečnostní konstrukce ze sádrokartonu či v kombinaci se sádrovláknitými deskami byly navrženy a odzkoušeny podle normy ČSN P ENV 1627, certifikovány autorizovanou zkušebnou a zatříděny do skupiny BT2 či BT3, tj. splňují požadavky na použití pro chráněné prostory. Bezpečnostní konstrukce svým charakterem splňují pravidla pojišťovacích podmínek a jsou plnohodnotným a ověřeným řešením pro výstavbu těchto prostor. Spolehlivý certifikovaný systém Na všechny bezpečnostní konstrukce jsou vystaveny Certifikáty shody, vydané společností Trezor Test, s.r.o., a Certifikáty technického prostředku, vydané Národním bezpečnostním úřadem. 08 novinka

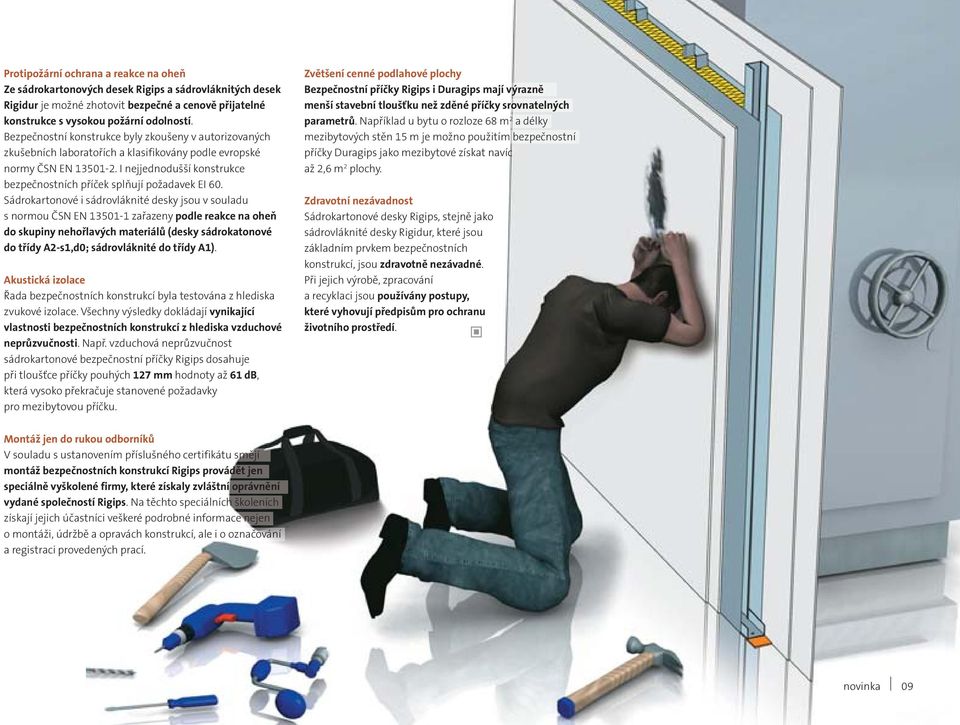

9 Protipožární ochrana a reakce na oheň Ze sádrokartonových desek Rigips a sádrovláknitých desek Rigidur je možné zhotovit bezpečné a cenově přijatelné konstrukce s vysokou požární odolností. Bezpečnostní konstrukce byly zkoušeny v autorizovaných zkušebních laboratořích a klasifikovány podle evropské normy ČSN EN I nejjednodušší konstrukce bezpečnostních příček splňují požadavek EI 60. Sádrokartonové i sádrovláknité desky jsou v souladu s normou ČSN EN zařazeny podle reakce na oheň do skupiny nehořlavých materiálů (desky sádrokatonové do třídy A2-s1,d0; sádrovláknité do třídy A1). Akustická izolace Řada bezpečnostních konstrukcí byla testována z hlediska zvukové izolace. Všechny výsledky dokládají vynikající vlastnosti bezpečnostních konstrukcí z hlediska vzduchové neprůzvučnosti. Např. vzduchová neprůzvučnost sádrokartonové bezpečnostní příčky Rigips dosahuje při tloušťce příčky pouhých 127 mm hodnoty až 61 db, která vysoko překračuje stanovené požadavky pro mezibytovou příčku. Zvětšení cenné podlahové plochy Bezpečnostní příčky Rigips i Duragips mají výrazně menší stavební tloušťku než zděné příčky srovnatelných parametrů. Například u bytu o rozloze 68 m 2 a délky mezibytových stěn 15 m je možno použitím bezpečnostní příčky Duragips jako mezibytové získat navíc až 2,6 m 2 plochy. Zdravotní nezávadnost Sádrokartonové desky Rigips, stejně jako sádrovláknité desky Rigidur, které jsou základním prvkem bezpečnostních konstrukcí, jsou zdravotně nezávadné. Při jejich výrobě, zpracování a recyklaci jsou používány postupy, které vyhovují předpisům pro ochranu životního prostředí. Montáž jen do rukou odborníků V souladu s ustanovením příslušného certifikátu smějí montáž bezpečnostních konstrukcí Rigips provádět jen speciálně vyškolené firmy, které získaly zvláštní oprávnění vydané společností Rigips. Na těchto speciálních školeních získají jejich účastníci veškeré podrobné informace nejen o montáži, údržbě a opravách konstrukcí, ale i o označování a registraci provedených prací. novinka 09

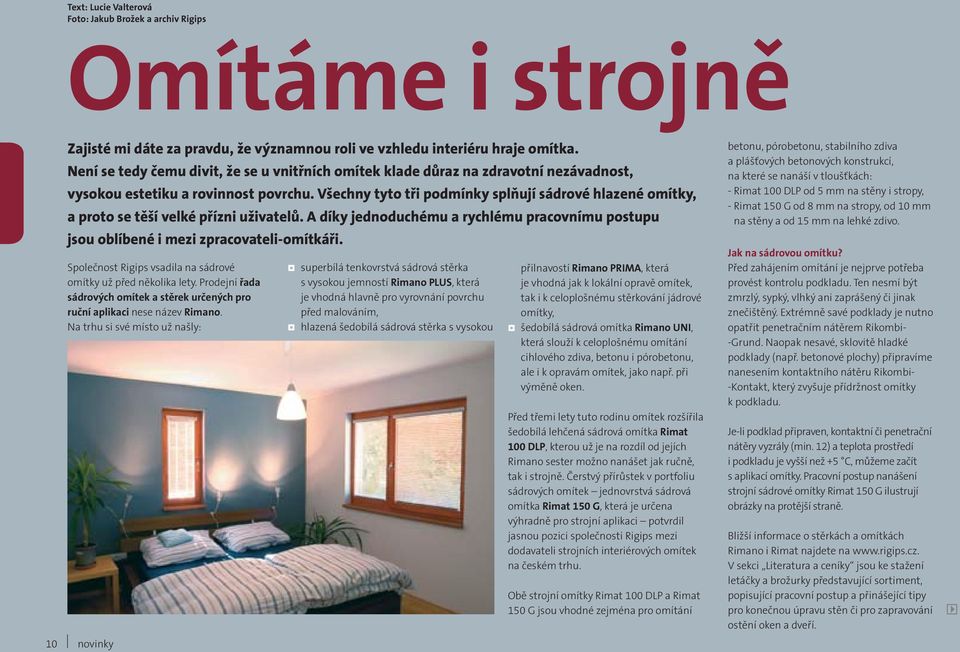

10 Text: Lucie Valterová Foto: Jakub Brožek a archiv Rigips Omítáme i strojně Zajisté mi dáte za pravdu, že významnou roli ve vzhledu interiéru hraje omítka. Není se tedy čemu divit, že se u vnitřních omítek klade důraz na zdravotní nezávadnost, vysokou estetiku a rovinnost povrchu. Všechny tyto tři podmínky splňují sádrové hlazené omítky, a proto se těší velké přízni uživatelů. A díky jednoduchému a rychlému pracovnímu postupu jsou oblíbené i mezi zpracovateli-omítkáři. Společnost Rigips vsadila na sádrové omítky už před několika lety. Prodejní řada sádrových omítek a stěrek určených pro ruční aplikaci nese název Rimano. Na trhu si své místo už našly: 10 novinky superbílá tenkovrstvá sádrová stěrka s vysokou jemností Rimano PLUS, která je vhodná hlavně pro vyrovnání povrchu před malováním, hlazená šedobílá sádrová stěrka s vysokou přilnavostí Rimano PRIMA, která je vhodná jak k lokální opravě omítek, tak i k celoplošnému stěrkování jádrové omítky, šedobílá sádrová omítka Rimano UNI, která slouží k celoplošnému omítání cihlového zdiva, betonu i pórobetonu, ale i k opravám omítek, jako např. při výměně oken. Před třemi lety tuto rodinu omítek rozšířila šedobílá lehčená sádrová omítka Rimat 100 DLP, kterou už je na rozdíl od jejích Rimano sester možno nanášet jak ručně, tak i strojně. Čerstvý přírůstek v portfoliu sádrových omítek jednovrstvá sádrová omítka Rimat 150 G, která je určena výhradně pro strojní aplikaci potvrdil jasnou pozici společnosti Rigips mezi dodavateli strojních interiérových omítek na českém trhu. Obě strojní omítky Rimat 100 DLP a Rimat 150 G jsou vhodné zejména pro omítání betonu, pórobetonu, stabilního zdiva a plášťových betonových konstrukcí, na které se nanáší v tloušťkách: - Rimat 100 DLP od 5 mm na stěny i stropy, - Rimat 150 G od 8 mm na stropy, od 10 mm na stěny a od 15 mm na lehké zdivo. Jak na sádrovou omítku? Před zahájením omítání je nejprve potřeba provést kontrolu podkladu. Ten nesmí být zmrzlý, sypký, vlhký ani zaprášený či jinak znečištěný. Extrémně savé podklady je nutno opatřit penetračním nátěrem Rikombi- -Grund. Naopak nesavé, sklovitě hladké podklady (např. betonové plochy) připravíme nanesením kontaktního nátěru Rikombi- -Kontakt, který zvyšuje přídržnost omítky k podkladu. Je-li podklad připraven, kontaktní či penetrační nátěry vyzrály (min. 12) a teplota prostředí i podkladu je vyšší než +5 C, můžeme začít s aplikací omítky. Pracovní postup nanášení strojní sádrové omítky Rimat 150 G ilustrují obrázky na protější straně. Bližší informace o stěrkách a omítkách Rimano i Rimat najdete na V sekci Literatura a ceníky jsou ke stažení letáčky a brožurky představující sortiment, popisující pracovní postup a přinášející tipy pro konečnou úpravu stěn či pro zapravování ostění oken a dveří.

11 vysypání směsi do omítačky umístění omítníků na stěnu kontrola rovinnosti vodováhou strojní nanášení omítky (stříkání) na podklad Rimat 150 G je hlazená jednovrstvá sádrová omítka šedobílé barvy pro strojní zpracovaní. Chemicky se jedná o směs hemihydrátu síranu vápenatého, vápenného hydrátu, písku, perlitu a přísad na zlepšení zpracovatelnosti, přilnavosti a stavebně-fyzikálních vlastností. Vhodná je na omítání betonu, stabilního zdiva a plášťových betonových konstrukcí. Tato omítka se používá na stěny a stropy v interiérech s obvyklou vlhkostí vzduchu včetně domácích kuchyní a koupelen. Je vynikajícím podkladem pro malby, tapety a keramické obklady. Zpracovatelnost: cca minut Pevnost v tahu za ohybu: > 1,0 MPa Pevnost v tlaku: > 2,5 MPa Faktor difúzního odporu: μ = 10 Spotřeba: cca 10 kg/m 2 /10 mm NOVINKA srovnání (stažení) nanesené směsi h-latí navlhčení povrchu houbovým hladítkem, prováděné po částečném ztuhnutí (zavadnutí) směsi finální úprava povrchu fasádní špachtlí (kletování) Jaké jsou výhody sádrových omítek? Dobrá přilnavost na podklad - zaručuje kvalitní spojení i s méně stabilními podklady (až desetinásobně vyšší přídržnost k podkladu) Vysoká kvalita a estetika povrchu = dokonalá hladkost i bez broušení! Nízká spotřeba materiálu daná vysokou vydatností Vysoká produktivita práce - nanášení v jedné vrstvě s praktickou návazností jednotlivých technologických kroků Přírodní, ekologicky nezávadný materiál - ph = 5,5 Příjemné klima v interiéru - díky své schopnosti regulovat vlhkost zpříjemňují sádrové omítky pobyt v místnosti novinky 11

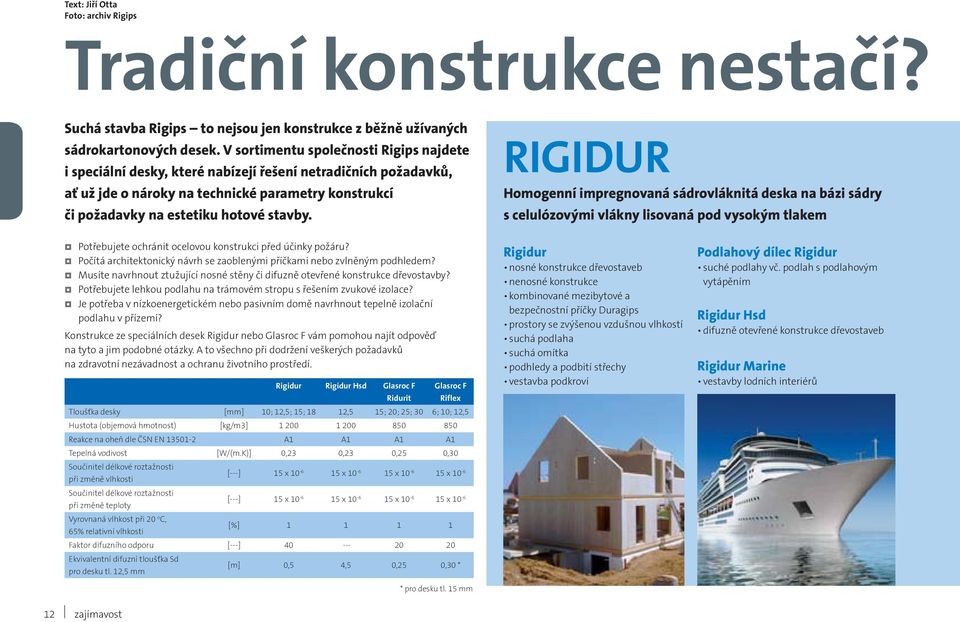

12 Text: Jiří Otta Foto: archiv Rigips Tradiční konstrukce nestačí? Suchá stavba Rigips to nejsou jen konstrukce z běžně užívaných sádrokartonových desek. V sortimentu společnosti Rigips najdete i speciální desky, které nabízejí řešení netradičních požadavků, ať už jde o nároky na technické parametry konstrukcí či požadavky na estetiku hotové stavby. RIGIDUR Homogenní impregnovaná sádrovláknitá deska na bázi sádry s celulózovými vlákny lisovaná pod vysokým tlakem Potřebujete ochránit ocelovou konstrukci před účinky požáru? Počítá architektonický návrh se zaoblenými příčkami nebo zvlněným podhledem? Musíte navrhnout ztužující nosné stěny či difuzně otevřené konstrukce dřevostavby? Potřebujete lehkou podlahu na trámovém stropu s řešením zvukové izolace? Je potřeba v nízkoenergetickém nebo pasivním domě navrhnout tepelně izolační podlahu v přízemí? Konstrukce ze speciálních desek Rigidur nebo Glasroc F vám pomohou najít odpověď na tyto a jim podobné otázky. A to všechno při dodržení veškerých požadavků na zdravotní nezávadnost a ochranu životního prostředí. Rigidur Rigidur Hsd Glasroc F Ridurit Glasroc F Riflex Tloušťka desky [mm] 10; 12,5; 15; 18 12,5 15; 20; 25; 30 6; 10; 12,5 Hustota (objemová hmotnost) [kg/m3] Reakce na oheň dle ČSN EN A1 A1 A1 A1 Tepelná vodivost [W/(m.K)] 0,23 0,23 0,25 0,30 Součinitel délkové roztažnosti při změně vlhkosti [---] 15 x x x x 10-6 Součinitel délkové roztažnosti při změně teploty [---] 15 x x x x 10-6 Vyrovnaná vlhkost při 20 o C, 65% relativní vlhkosti [%] Faktor difuzního odporu [---] Ekvivalentní difuzní tloušťka Sd pro desku tl. 12,5 mm [m] 0,5 4,5 0,25 0,30 * * pro desku tl. 15 mm Rigidur nosné konstrukce dřevostaveb nenosné konstrukce kombinované mezibytové a bezpečnostní příčky Duragips prostory se zvýšenou vzdušnou vlhkostí suchá podlaha suchá omítka podhledy a podbití střechy vestavba podkroví Podlahový dílec Rigidur suché podlahy vč. podlah s podlahovým vytápěním Rigidur Hsd difuzně otevřené konstrukce dřevostaveb Rigidur Marine vestavby lodních interiérů 12 zajímavost

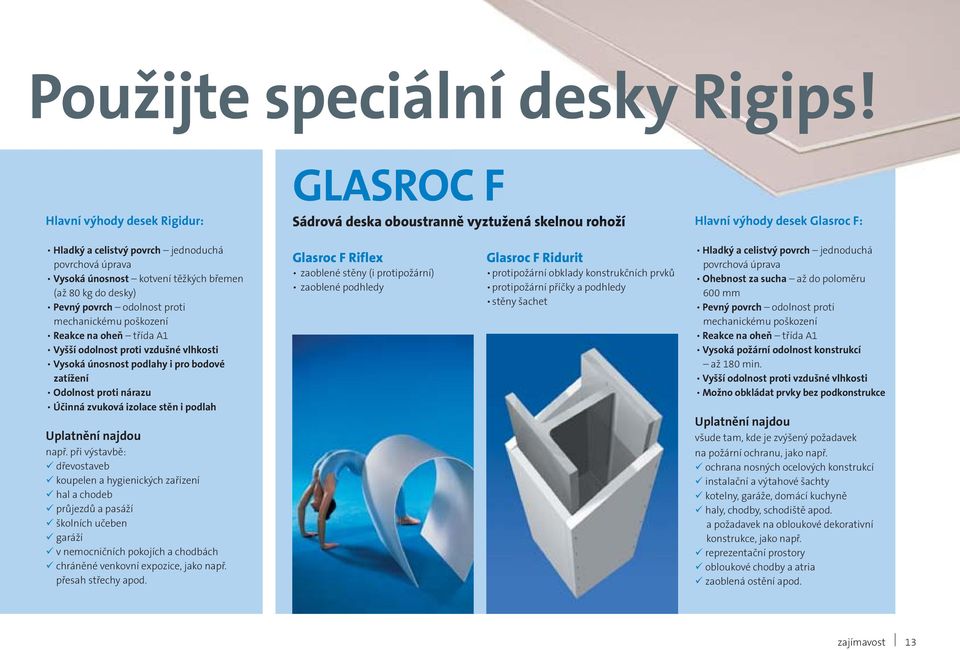

13 Použijte speciální desky Rigips! GLASROC F Hlavní výhody desek Rigidur: Sádrová deska oboustranně ně vyztužená skelnou rohoží Hlavní výhody desek Glasroc F: Hladký a celistvý povrch jednoduchá povrchová úprava Vysoká únosnost kotvení těžkých břemen (až 80 kg do desky) Pevný povrch odolnost proti mechanickému poškození Reakce na oheň třída A1 Vyšší odolnost proti vzdušné vlhkosti Vysoká únosnost podlahy i pro bodové zatížení Odolnost proti nárazu Účinná zvuková izolace stěn i podlah Uplatnění najdou např. při výstavbě: dřevostaveb koupelen a hygienických zařízení hal a chodeb průjezdů a pasáží školních učeben garáží v nemocničních pokojích a chodbách chráněné venkovní expozice, jako např. přesah střechy apod. Glasroc F Riflex zaoblené stěny (i protipožární) zaoblené podhledy Glasroc F Ridurit protipožární obklady konstrukčních prvků protipožární příčky a podhledy stěny šachet Hladký a celistvý povrch jednoduchá povrchová úprava Ohebnost za sucha až do poloměru 600 mm Pevný povrch odolnost proti mechanickému poškození Reakce na oheň třída A1 Vysoká požární odolnost konstrukcí až 180 min. Vyšší odolnost proti vzdušné vlhkosti Možno obkládat prvky bez podkonstrukce Uplatnění najdou všude tam, kde je zvýšený požadavek na požární ochranu, jako např. ochrana nosných ocelových konstrukcí instalační a výtahové šachty kotelny, garáže, domácí kuchyně haly, chodby, schodiště apod. a požadavek na obloukové dekorativní konstrukce, jako např. reprezentační prostory obloukové chodby a atria zaoblená ostění apod. zajímavost 13

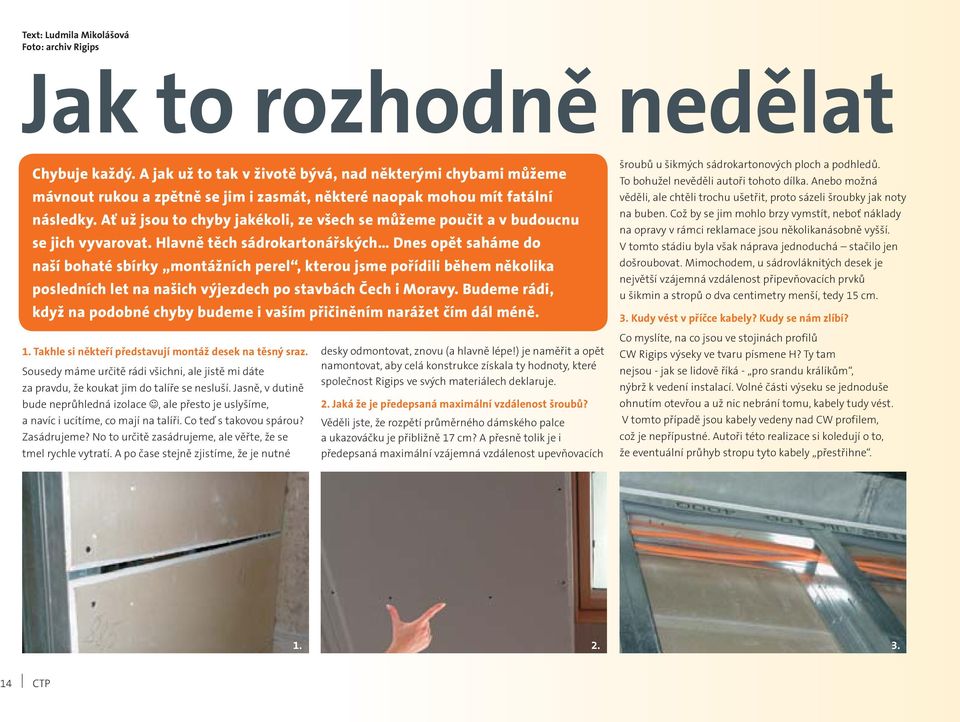

14 Text: Ludmila Mikolášová Foto: archiv Rigips Jak to rozhodně nedělat Chybuje každý. A jak už to tak v životě bývá, nad některými chybami můžeme mávnout rukou a zpětně se jim i zasmát, některé naopak mohou mít fatální následky. Ať už jsou to chyby jakékoli, ze všech se můžeme poučit a v budoucnu se jich vyvarovat. Hlavně těch sádrokartonářských Dnes opět saháme do naší bohaté sbírky montážních perel, kterou jsme pořídili během několika posledních let na našich výjezdech po stavbách Čech i Moravy. Budeme rádi, když na podobné chyby budeme i vaším přičiněním narážet čím dál méně. 1. Takhle si někteří představují montáž desek na těsný sraz. Sousedy máme určitě rádi všichni, ale jistě mi dáte za pravdu, že koukat jim do talíře se nesluší. Jasně, v dutině bude neprůhledná izolace, ale přesto je uslyšíme, a navíc i ucítíme, co mají na talíři. Co teď s takovou spárou? Zasádrujeme? No to určitě zasádrujeme, ale věřte, že se tmel rychle vytratí. A po čase stejně zjistíme, že je nutné desky odmontovat, znovu (a hlavně lépe!) je naměřit a opět namontovat, aby celá konstrukce získala ty hodnoty, které společnost Rigips ve svých materiálech deklaruje. 2. Jaká že je předepsaná maximální vzdálenost šroubů? Věděli jste, že rozpětí průměrného dámského palce a ukazováčku je přibližně 17 cm? A přesně tolik je i předepsaná maximální vzájemná vzdálenost upevňovacích šroubů u šikmých sádrokartonových ploch a podhledů. To bohužel nevěděli autoři tohoto dílka. Anebo možná věděli, ale chtěli trochu ušetřit, proto sázeli šroubky jak noty na buben. Což by se jim mohlo brzy vymstít, neboť náklady na opravy v rámci reklamace jsou několikanásobně vyšší. V tomto stádiu byla však náprava jednoduchá stačilo jen došroubovat. Mimochodem, u sádrovláknitých desek je největší vzájemná vzdálenost připevňovacích prvků u šikmin a stropů o dva centimetry menší, tedy 15 cm. 3. Kudy vést v příčce kabely? Kudy se nám zlíbí? Co myslíte, na co jsou ve stojinách profilů CW Rigips výseky ve tvaru písmene H? Ty tam nejsou - jak se lidově říká - pro srandu králíkům, nýbrž k vedení instalací. Volné části výseku se jednoduše ohnutím otevřou a už nic nebrání tomu, kabely tudy vést. V tomto případě jsou kabely vedeny nad CW profilem, což je nepřípustné. Autoři této realizace si koledují o to, že eventuální průhyb stropu tyto kabely přestřihne CTP

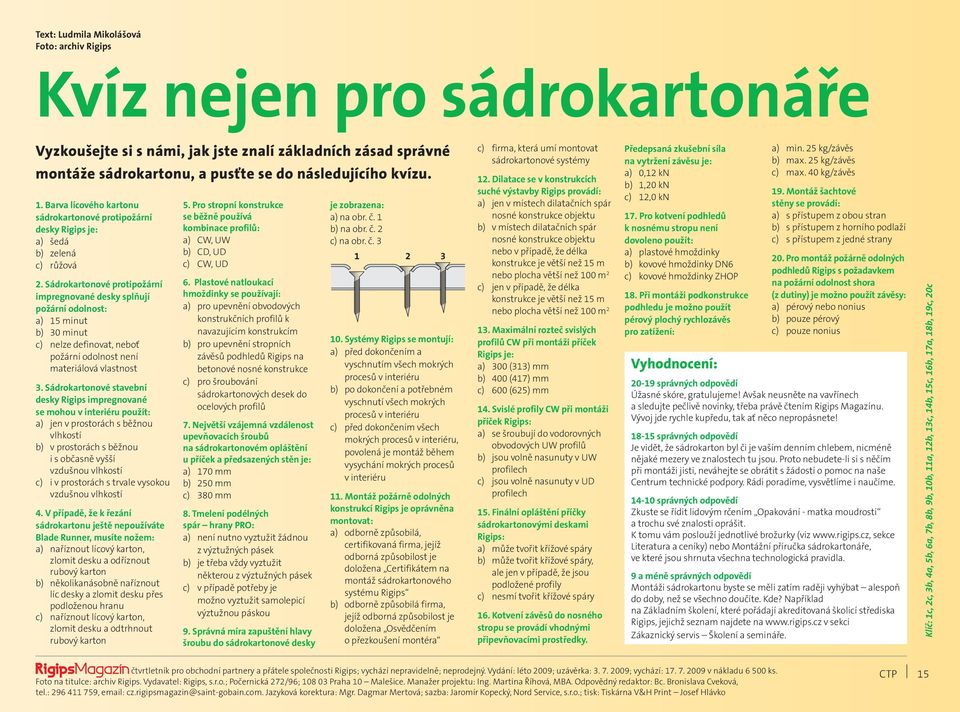

15 Text: Ludmila Mikolášová Foto: archiv Rigips Kvíz nejen pro sádrokartonáře Vyzkoušejte si s námi, jak jste znalí základních zásad správné montáže sádrokartonu, a pusťte se do následujícího kvízu. 1. Barva lícového kartonu sádrokartonové protipožární desky Rigips je: a) šedá b) zelená c) růžová 2. Sádrokartonové protipožární impregnované desky splňují požární odolnost: a) 15 minut b) 30 minut c) nelze definovat, neboť požární odolnost není materiálová vlastnost 3. Sádrokartonové stavební desky Rigips impregnované se mohou v interiéru použít: a) jen v prostorách s běžnou vlhkostí b) v prostorách s běžnou i s občasně vyšší vzdušnou vlhkostí c) i v prostorách s trvale vysokou vzdušnou vlhkostí 4. V případě, že k řezání sádrokartonu ještě nepoužíváte Blade Runner, musíte nožem: a) naříznout lícový karton, zlomit desku a odříznout rubový karton b) několikanásobně naříznout líc desky a zlomit desku přes podloženou hranu c) naříznout lícový karton, zlomit desku a odtrhnout rubový karton 5. Pro stropní konstrukce se běžně používá kombinace profilů: a) CW, UW b) CD, UD c) CW, UD 6. Plastové natloukací hmoždinky se používají: a) pro upevnění obvodových konstrukčních profilů k navazujícím konstrukcím b) pro upevnění stropních závěsů podhledů Rigips na betonové nosné konstrukce c) pro šroubování sádrokartonových desek do ocelových profilů 7. Největší vzájemná vzdálenost upevňovacích šroubů na sádrokartonovém opláštění u příček a předsazených stěn je: a) 170 mm b) 250 mm c) 380 mm 8. Tmelení podélných spár hrany PRO: a) není nutno vyztužit žádnou z výztužných pásek b) je třeba vždy vyztužit některou z výztužných pásek c) v případě potřeby je možno vyztužit samolepicí výztužnou páskou 9. Správná míra zapuštění hlavy šroubu do sádrokartonové desky je zobrazena: a) na obr. č. 1 b) na obr. č. 2 c) na obr. č Systémy Rigips se montují: a) před dokončením a vyschnutím všech mokrých procesů v interiéru b) po dokončení a potřebném vyschnutí všech mokrých procesů v interiéru c) před dokončením všech mokrých procesů v interiéru, povolená je montáž během vysychání mokrých procesů v interiéru 11. Montáž požárně odolných konstrukcí Rigips je oprávněna montovat: a) odborně způsobilá, certifikovaná firma, jejíž odborná způsobilost je doložena Certifikátem na montáž sádrokartonového systému Rigips b) odborně způsobilá firma, jejíž odborná způsobilost je doložena Osvědčením o přezkoušení montéra c) firma, která umí montovat sádrokartonové systémy 12. Dilatace se v konstrukcích suché výstavby Rigips provádí: a) jen v místech dilatačních spár nosné konstrukce objektu b) v místech dilatačních spár nosné konstrukce objektu nebo v případě, že délka konstrukce je větší než 15 m nebo plocha větší než 100 m 2 c) jen v případě, že délka konstrukce je větší než 15 m nebo plocha větší než 100 m Maximální rozteč svislých profilů CW při montáži příček Rigips je: a) 300 (313) mm b) 400 (417) mm c) 600 (625) mm 14. Svislé profily CW při montáži příček Rigips: a) se šroubují do vodorovných obvodových UW profilů b) jsou volně nasunuty v UW profilech c) jsou volně nasunuty v UD profilech 15. Finální opláštění příčky sádrokartonovými deskami Rigips: a) může tvořit křížové spáry b) může tvořit křížové spáry, ale jen v případě, že jsou podložené profily c) nesmí tvořit křížové spáry 16. Kotvení závěsů do nosného stropu se provádí vhodnými připevňovacími prostředky. Předepsaná zkušební síla na vytržení závěsu je: a) 0,12 kn b) 1,20 kn c) 12,0 kn 17. Pro kotvení podhledů k nosnému stropu není dovoleno použít: a) plastové hmoždinky b) kovové hmoždinky DN6 c) kovové hmoždinky ZHOP 18. Při montáži podkonstrukce podhledu je možno použít pérový plochý rychlozávěs pro zatížení: Vyhodnocení: a) min. 25 kg/závěs b) max. 25 kg/závěs c) max. 40 kg/závěs 19. Montáž šachtové stěny se provádí: a) s přístupem z obou stran b) s přístupem z horního podlaží c) s přístupem z jedné strany 20. Pro montáž požárně odolných podhledů Rigips s požadavkem na požární odolnost shora (z dutiny) je možno použít závěsy: a) pérový nebo nonius b) pouze pérový c) pouze nonius správných odpovědí Úžasné skóre, gratulujeme! Avšak neusněte na vavřínech a sledujte pečlivě novinky, třeba právě čtením Rigips Magazínu. Vývoj jde rychle kupředu, tak ať něco nepropásnete! správných odpovědí Je vidět, že sádrokarton byl či je vaším denním chlebem, nicméně nějaké mezery ve znalostech tu jsou. Proto nebudete-li si s něčím při montáži jisti, neváhejte se obrátit s žádostí o pomoc na naše Centrum technické podpory. Rádi poradíme, vysvětlíme i naučíme správných odpovědí Zkuste se řídit lidovým rčením Opakování - matka moudrosti a trochu své znalosti oprášit. K tomu vám poslouží jednotlivé brožurky (viz sekce Literatura a ceníky) nebo Montážní příručka sádrokartonáře, ve které jsou shrnuta všechna technologická pravidla. 9 a méně správných odpovědí Montáži sádrokartonu byste se měli zatím raději vyhýbat alespoň do doby, než se všechno doučíte. Kde? Například na Základním školení, které pořádají akreditovaná školicí střediska Rigips, jejichž seznam najdete na v sekci Zákaznický servis Školení a semináře. Klíč: 1c, 2c, 3b, 4a, 5b, 6a, 7b, 8b, 9b, 10b, 11a, 12b, 13c, 14b, 15c, 16b, 17a, 18b, 19c, 20c čtvrtletník pro obchodní partnery a přátele společnosti Rigips; vychází nepravidelně; neprodejný. Vydání: léto 2009; uzávěrka: ; vychází: v nákladu ks. Foto na titulce: archiv Rigips. Vydavatel: Rigips, s.r.o.; Počernická 272/96; Praha 10 Malešice. Manažer projektu: Ing. Martina Říhová, MBA. Odpovědný redaktor: Bc. Bronislava Cveková, tel.: , cz.rigipsmagazin@saint-gobain.com. Jazyková korektura: Mgr. Dagmar Mertová; sazba: Jaromír Kopecký, Nord Service, s.r.o.; tisk: Tiskárna V&H Print Josef Hlávko CTP 15

16 3x si klidně měř, ale jen jednou řež! Blade Runner /blejd ranr/ rychlý a bezpečný nástroj na řezání sádrokartonu Řeže spolehlivě: rovné díly oblouky vnitřní výřezy Neřeže prsty! Dvakrát rychlejší řezání než běžným způsobem Řeže obě strany sádrokartonové desky současně, tedy v jednom pracovním kroku. Jeden tah Blade Runnerem po desce a máte nařezáno! Bližší informace o Blade Runneru včetně krátké ukázky použití najdete na
