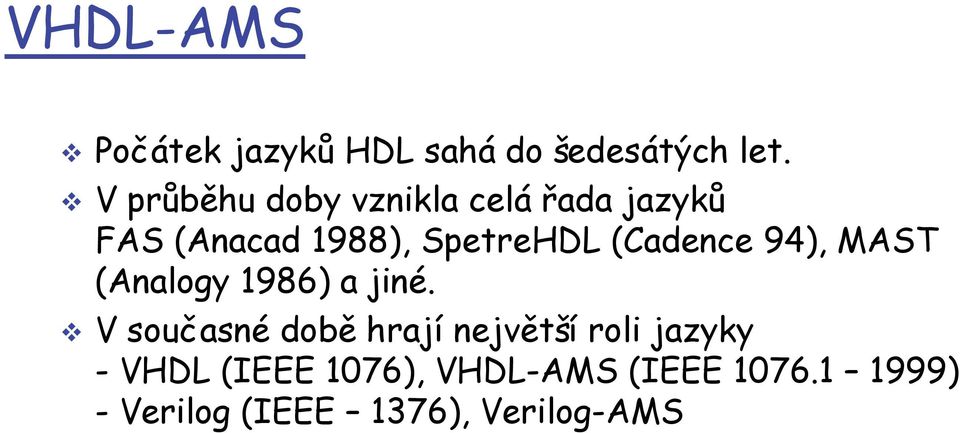

1 VHDL-AMS Počátek jazyků HDL sahá do šedesátých let. V průběhu doby vznikla celá řada jazyků FAS (Anacad 1988), SpetreHDL (Cadence 94), MAST (Analogy 1986) a jiné. V současné době hrají největší roli jazyky - VHDL (IEEE 1076), VHDL-AMS (IEEE ) - Verilog (IEEE 1376), Verilog-AMS

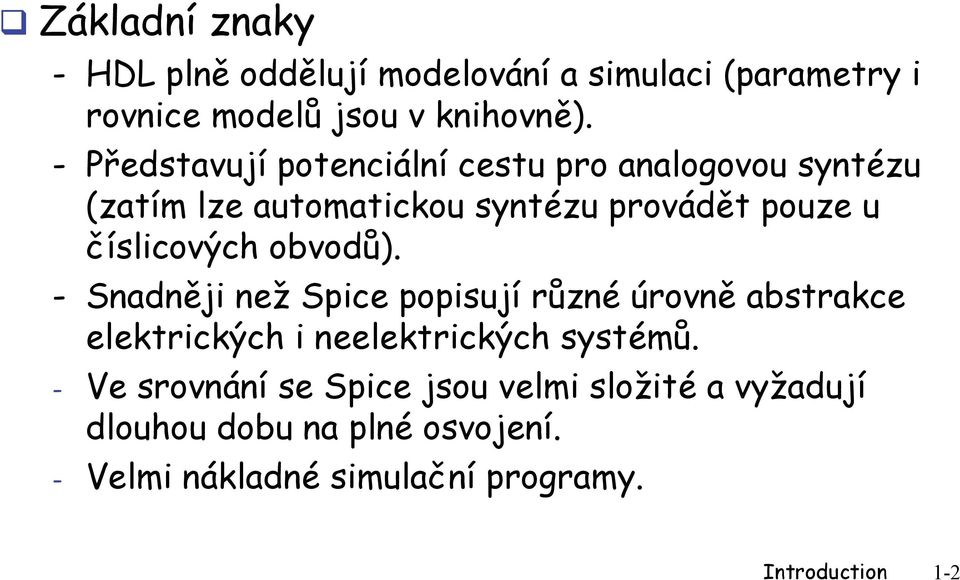

2 Základní znaky - HDL plně oddělují modelování a simulaci (parametry i rovnice modelů jsou v knihovně). - Představují potenciální cestu pro analogovou syntézu (zatím lze automatickou syntézu provádět pouze u číslicových obvodů). - Snadněji než Spice popisují různé úrovně abstrakce elektrických i neelektrických systémů. - Ve srovnání se Spice jsou velmi složité a vyžadují dlouhou dobu na plné osvojení. - Velmi nákladné simulační programy. Introduction 1-2

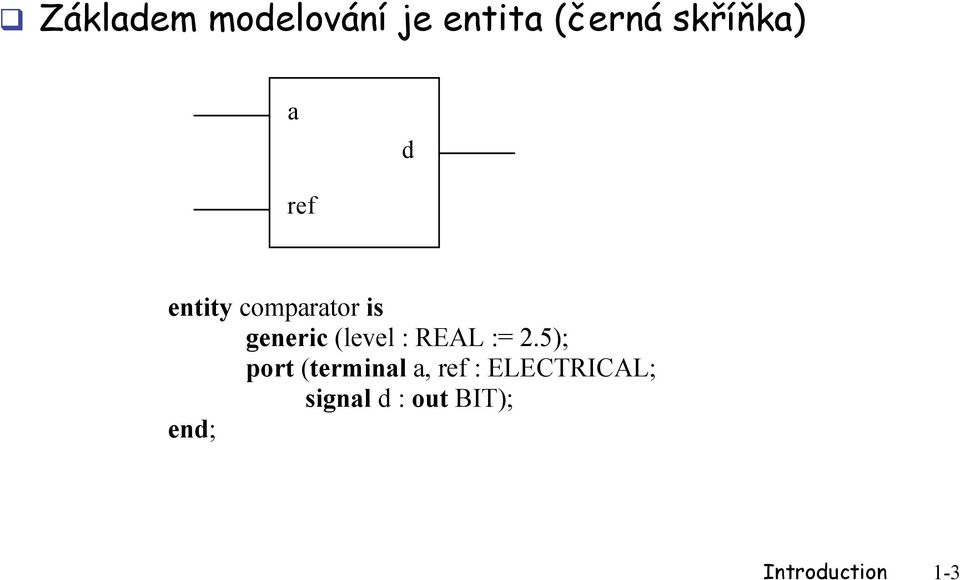

3 Základem modelování je entita (černá skříňka) a d ref entity comparator is generic (level : REAL := 2.5); port (terminal a, ref : ELECTRICAL; signal d : out BIT); end; Introduction 1-3

4 K entitě existuje jedna nebo více implementací: architecture simple of comparator is quantity v across i through a to ref; begin v == 1.0E6*i; -- Rin = 1Mohm d <= '1' when v'above(level) else '0'; end architecture simple ; a ref d Použití (instance) comp1 : entity comparator (simple) generic map (level => 5.0) port map (a => n1, ref => n2, d => n3); Introduction 1-4

5 Typy portů (svorek) signal klasický digitální (in, out, inout) terminal - analogový uzel (odvozují se rovnice 1. a 2. KZ) - energetické domény (elektrická, mechanická,...) quantity -analogováproměnná ( in, out, signal-flow modeling) generic -obecnákonstanta Introduction 1-5

6 Implementace modelu * struktura spojení bloků (= netlist) * chování (behavioral style) - Concurrent Statements (souběžné výrazy pro digitální část) - Simultaneous Statements (souběžné výrazy pro analogovou část) soustava rovnic Je možné mixovat vše dohromady. Introduction 1-6

7 Typy promenných VHDL má velmi přísnou typovou kontrolu. Existují skalární typy a kompozitní typy (pole, záznamy). Většinou jsou předdefinované v knihovně (příkazy library, use) integer podinterval: type byte_int is range 0 to 255; real podinterval: type level is range to ; Introduction 1-7

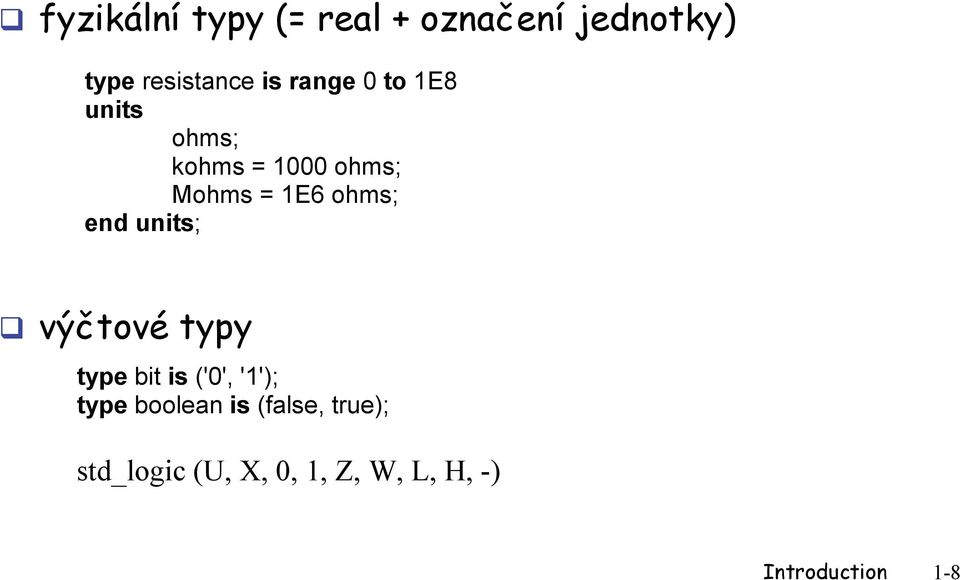

8 fyzikální typy (= real + označení jednotky) type resistance is range 0 to 1E8 units ohms; kohms = 1000 ohms; Mohms = 1E6 ohms; end units; výčtové typy type bit is ('0', '1'); type boolean is (false, true); std_logic (U, X, 0, 1, Z, W, L, H, -) Introduction 1-8

9 pole type word is array (31 downto 0) of bit; poziční a jmenná asociace type a is array (1 to 4) of character; poziční asociace jmenná asociace ('f', 'o', 'o', 'd') (1 => 'f', 3 => 'o', 4 => 'd', 2 => 'o') ('f', 4 => 'd', others => 'o') deklarace proměnných constant e : real := ; variable count : natural := 0; (pouze pro procesy) Introduction 1-9

10 Prvky číslicového modelu Procesy (příkazy uvnitř procesu se provádějí sekvenčně) p1a : process (a, b) begin s <= a xor b; end process p1a; p1b : process is variable mem : bit := 0 ; -- je to vidět jen v procesu begin s <= a xor b; wait on a, b;... end process p1b; Introduction 1-10

11 Přiřazení se provede až po skončení procesu y1 <= not a ; y2 <= a after 5 ns ; y3 <= 0.0, 1.0 after 250 ns ; Uspání procesu wait until clk = '1' for 1.2 ns; -- timeout 1.2 ns wait on clk; Introduction 1-11

12 Sekvenční příkazy (uvnitř procesu) count := count + 1 ; --proměnná max_ab : if a > b then vmax := a ; else vmax := b ; end if max_ab ; case int is when 0 => null; when => v := 6; when 3 to 6 => v := 8; when others => v := 0; end case; Introduction 1-12

13 Sekvenční příkazy (uvnitř procesu) L : loop wait until clk = '1'; q <= d after 5 ns ; exit L when NOW > 100 ms ; end loop L; while mpier > 0.0 loop prod : = prod * mpcand ; mpier : = mpier ; end loop; for i in 15 downto 0 loop vector(i) := i * 2.0; end loop ; Introduction 1-13

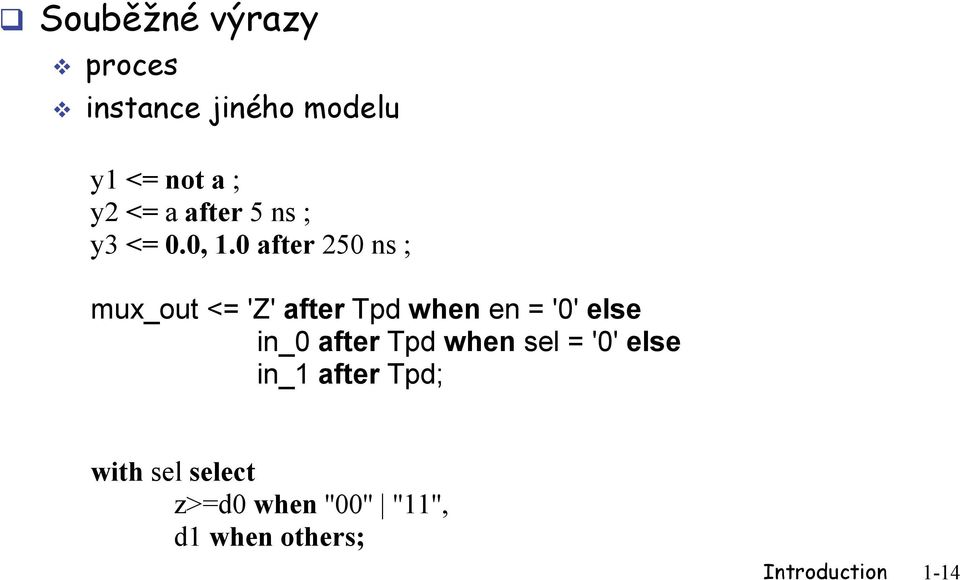

14 Souběžné výrazy proces instance jiného modelu y1 <= not a ; y2 <= a after 5 ns ; y3 <= 0.0, 1.0 after 250 ns ; mux_out <= 'Z' after Tpd when en = '0' else in_0 after Tpd when sel = '0' else in_1 after Tpd; with sel select z>=d0 when ''00'' ''11'', d1 when others; Introduction 1-14

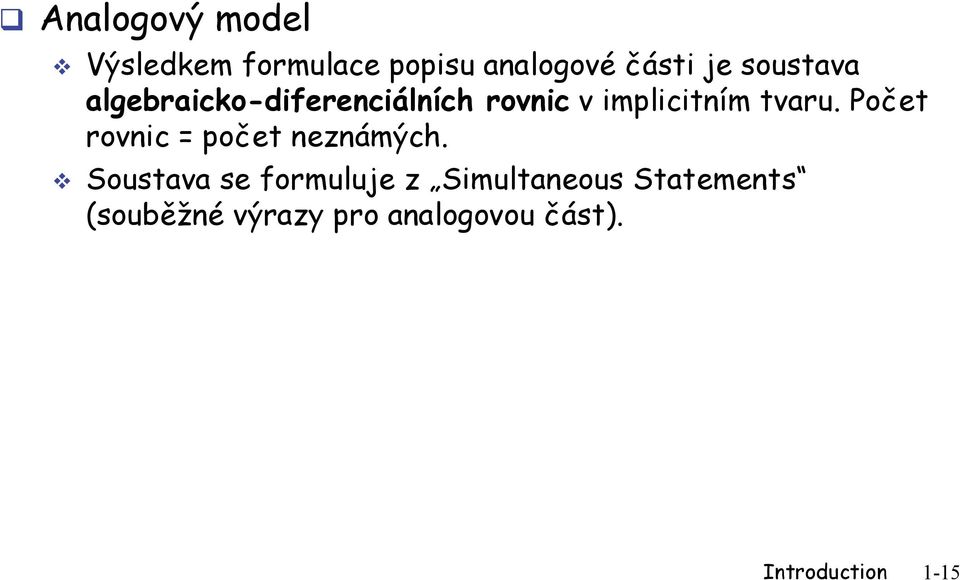

15 Analogový model Výsledkem formulace popisu analogové části je soustava algebraicko-diferenciálních rovnic v implicitním tvaru. Počet rovnic = počet neznámých. Soustava se formuluje z Simultaneous Statements (souběžné výrazy pro analogovou část). Introduction 1-15

16 Volné veličiny Proměnné, které vystupují v soustavě alg. dif. rovnic. quantity q1, q2 : REAL ; -- v deklarační části entity integ is -- jako svorky jedním směrem port (quantity qin : in real; quantity qout : out real); end; Introduction 1-16

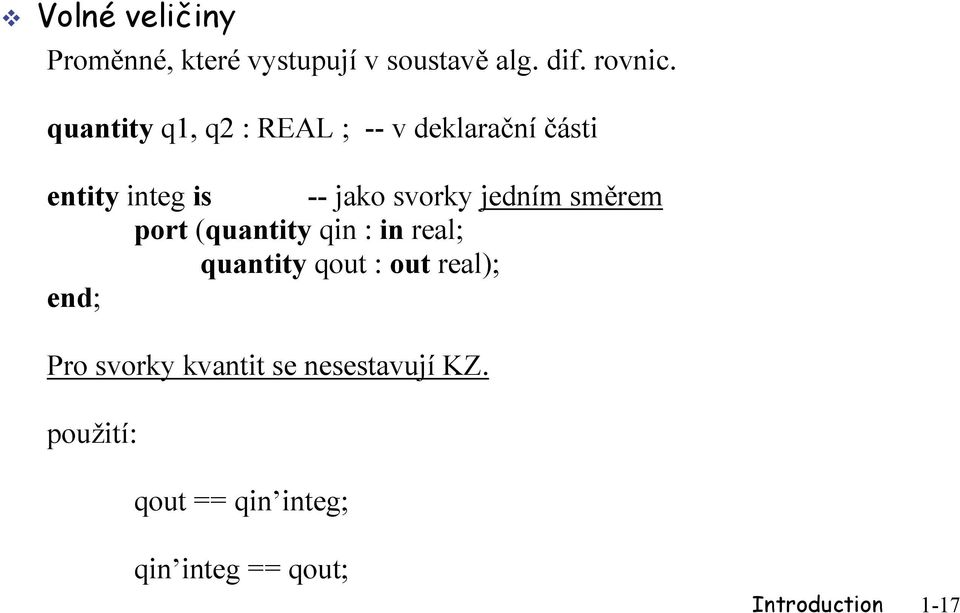

17 Volné veličiny Proměnné, které vystupují v soustavě alg. dif. rovnic. quantity q1, q2 : REAL ; -- v deklarační části entity integ is -- jako svorky jedním směrem port (quantity qin : in real; quantity qout : out real); end; Pro svorky kvantit se nesestavují KZ. použití: qout == qin integ; qin integ == qout; Introduction 1-17

18 Uzly Konzervativní sémantika z propojení uzlů se automaticky odvodí topologické rovnice (1. a 2. KZ pro elektrické systémy) terminal t1, t2 : ELECTRICAL ; V hlavičce nebo v těle jako obecný uzel. ELECTRICAL nature (povaha) udává typ veličin spojených s uzlem. Dva uzly definují větev (bránu) branové napětí a proud quantity v across i through n1 to n2; Je možné definovat více paralelních proudů. electrical_ref - referenční uzel Introduction 1-18

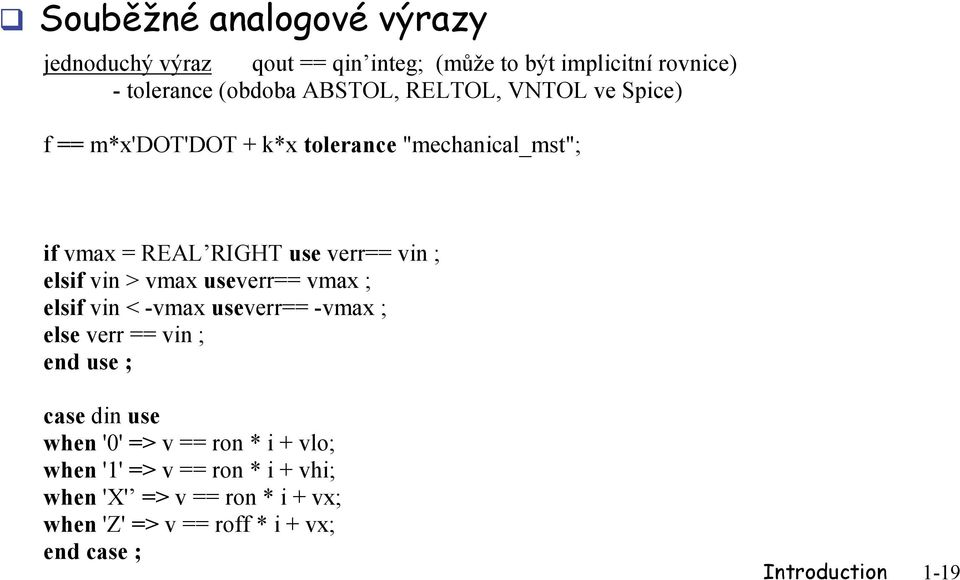

19 Souběžné analogové výrazy jednoduchý výraz qout == qin integ; (může to být implicitní rovnice) - tolerance (obdoba ABSTOL, RELTOL, VNTOL ve Spice) f == m*x'dot'dot + k*x tolerance "mechanical_mst"; if vmax = REAL RIGHT use verr== vin ; elsif vin > vmax useverr== vmax ; elsif vin < -vmax useverr== -vmax ; else verr == vin ; end use ; case din use when '0' => v == ron * i + vlo; when '1' => v == ron * i + vhi; when 'X' => v == ron * i + vx; when 'Z' => v == roff * i + vx; end case ; Introduction 1-19

20 procedural is variable sum := 0.0 ; begin for i in inp RANGE loop sum := sum + inp(i); end loop; outp := sum; end procedural ; Při použití větvení musí být stále stejný počet rovnic. N volné + N proudy + N výst N vst = počet rovnic Introduction 1-20

21 Nespojitosti příkaz break korektní ošetření nespojitosti * sekvenční break (v procesu) break; Break se nesmí volat v procesu, který změnil hodnotu analogové veličiny (přiřazení se stane až po skončení break by se volal předčasně). * simultánní break (v architektuře) break on s when Q > 2.0 ; (citlivý na dig. signál s + podmínka) Introduction 1-21

22 Pomocí příkazu break je možné nastavit nové hodnoty stavových proměnných (atributy dot a integ) je možné generovat nespojitosti (stavové proměnné se změní skokem). break v_x=> 1.0 on trigger Introduction 1-22

23 A/D převod * pro A/D použít atribut above process(v above(level)) begin if v>= level then d<= 1 ; else d<= 0 ; end if; end process Introduction 1-23

24 D/A převod * pro D/A atribut ramp signal sr : real; -- číslicový signál process(dig) begin if dig= 1 then sr<=5.0; else sr<=0.0; end if end process; v_out == sr ramp(1e-8); --délka hrany 10ns Introduction 1-24

25 Modely ve frekvenční oblasti Typ analýzy (časová / frekvenční) se nastaví v solveru. Model je o tom informován pomocí proměnné domain (quiescent_domain, time_domain, frequency_domain) Ve frekvenční oblasti se rovnice linearizují + derivace -> jω,... Jako stimul v AC oblasti se musí použít speciální deklarace: quantity v : real spectrum 2.5, ACMAG math_pi/2.0; ACPHASE (v zdroji VAC, PSpice) Jen v AC existuje funkce frequency, která se dá použít pro definici stimulu. Introduction 1-25
