1 R 1304 NÁVRH STAVBY 05/2016

2 OBSAH: A/ Průvodní část 1. Identifikační údaje 2. Přehled výchozích podkladů 3. Celková situace stavby 4. Architektonické a stavebně-technické řešení stavby 4.1. Dispoziční řešení stavby 4.2. Architektonického řešení stavby 4.3. Stavebně technické řešení stavby 4.4. Dopravní řešení 5. Orientační propočet nákladů B/ Výkresová část F A Širší vztahy F A Situace stávající stav 1: F A Situace návrh 1: F A Fotodokumentace F A Vizualizace F A Vizualizace F A Vizualizace F A Půdorys 1.NP - MŠ 1: F A Půdorys 2.NP - MŠ 1: F A Půdorys 1.NP - DDM 1: F A Půdorys 2.NP - DDM 1: F A Půdorys 3.NP - DDM 1: F A Severovýchodní a jihozápadní pohled 1: F ,702-A Jihovýchodní a severozápadní pohled, řezy 1: F A Půdorysy - stávající stav 1: F A Severovýchodní a jihozápadní pohled- stávající stav 1: F ,702-A Jihovýchodní a severozápadní pohled, řezy- st. stav 1:300

3 A) Průvodní zpráva 1. Identifikační údaje Název akce: Investor: Projektová organizace: Zodpovědný projektant: Zpracovatelé dokumentace: MŠ, jesle a DDM Vamberk město Vamberk Městský úřad Vamberk Husovo náměstí Vamberk Rudolf Futter, starosta Mgr. Jan Rejzl, místostarosta Atelier Tsunami s.r.o. Palachova 1742, Náchod tel.: nachod@atsunami.cz Ing. arch. Aleš Krtička, autorizovaný architekt tel/fax: akrticka@atsunami.cz Stavebně architektonická část: Ing. arch. Aleš Krtička Ing. arch. Markéta Krejčí, Ph.D. Ing. arch. Jana Kociánová Ing. arch. Petr Šebestík Datum: 05/2016 Č. zakázky: 1403 Archivní č.: A 2. Přehled výchozích podkladů - zadání - fotodokumentace řešeného území - zaměření stávajícího stavu objektu ( Ing. Pavla Pawerová, 04/2015 ) - zápisy z jednání se zadavateli a uživateli 3. Celková situace stavby Řešené území se nachází na okraji města Vamberku v lokalitě sídliště Jiráskova při ulici Jugoslávská. Pozemky stavby tvoří st.1014/3 (objekt MŠ, čp. 751), st. 1014/4 (objekt DDM a tělocvična, čp. 607) a 1147/1 (školní zahrada). Pavilony jsou orientovány přibližně severojižním směrem podél ulice Jugoslávská. Lokalita je svažitá, zahrada terasovitá. Přístup na zahradu je také z jihu z ulice Jiráskova. Komplex sestává z hlavní dvoupatrové budovy s (nevyužitým) podkrovím. Levou část využívá provoz DDM, pravou provoz MŠ. Zprava přiléhá přízemní objekt s (nevyužitým) podkrovím- hospodářská budova a provoz MŠ. Zleva od hlavní budovy je samostatná tělocvična (přízemní s podkrovím) s přístavkem- provoz DDM. Samostatné pavilony jsou spolu propojeny přízemními přístřešky. Uprostřed hlavního objektu je společné centrální schodiště s navazujícími venkovními pavlačemi. Před hospodářským objektem je samostatný vjezd pro zásobování kuchyně. V jeho blízkosti jsou umístěny nádoby pro komunální odpad. Zastavěná plocha stávající - Zastavěná plocha návrh m 2 (objekty vč. teras) 1678 m 2 (objekty vč. teras a zateplení) Návrh zachovává podlažnost tělocvičny i hlavní budovy. Hospodářský objekt je navržen dvoupodlažní s pultovou střechou (nástavba). 4. Architektonické a stavebně-technické řešení stavby 4.1. Dispoziční řešení stavby Mateřská škola 1.NP V přízemí je definován nový jednoznačný hlavní vstup do MŠ- kontrolní bod. Vznik nové centrální komunikace (schodiště) pro MŠ- nutnost dvou směrů úniku z horního patra. Výtah je navržen společný pro užívání s DDM uprostřed hlavní budovy (u stávajícího schodiště). Ve vstupní hale bude umístěn stojan na dětská kola. Přízemí hlavní budovy se nemění- je stávající třída pro 28 dětí. Přízemí hospodářského objektu- změna v detailu- stávající kancelář zástupkyně ředitelky vpravo se upraví na kancelář pro kuchyň a na zázemí přiléhající jesličkové třídy. Stávající 1.třída jesličková (17 dětí) ani kuchyňský provoz se nemění. Kuchyň je nyní nově technologicky vybavena, bude potřeba rekonstrukce podlah a obkladů, klimatizace do skladu potravin.

4 2.NP Patro hlavní budova- stávající třída, cca 28 dětí se nemění. Provozy MŠ nemohou využívat 3.np- nelze využít podkroví hlavní budovy. Patro hospodářský objekt- návrh řeší odstranění stávajícího krovu a nástavbu plnohodnotného patra. Zbudována je nová třída pro 28 dětí, s příslušným zázemím. Propojení přípravny bude novým potravinovým výtahem s expedicí jídel v přízemí. Navržena je také nová multifunkční třída s interaktivní tabulí, prostor pro cca 28 dětí. Využití pro různé kroužky a setkávání s rodiči. Možnost pronájmu. Na severní fasádu je navržen druhý únik novým venkovním schodištěm. Středový krček- kancelářská část- zde je umístěna kancelář logopedie a ředitelna s navazující sborovnou. Mezi nimi je malá čajová kuchyňka využitelná i při akcích v multifunkční místnosti. Z komunikační haly je přístup i k toaletám, využití i pro veřejnost. Kapacity MŠ: - stávající kapacity: 3 třídy- 2x 28 dětí (od 3 let) + 17 dětí (děti od 2 let) - v návrhu je navýšení kapacity o jednu třídu- 28 dětí (od 3 let) Mateřská škola sdílí a bude sdílet s Domem dětí a mládeže některé provozy- tělocvičnu a některé kroužky (např. keramiku). Dům dětí a mládeže 1.NP Definování nového hlavního vstupu do DDM- bezpečnost, přehled o návštěvních. Výtah bude používán společně s MŠ. Hlavní budova- v nárožní pozici bude divadelní a hudební prostor s podiem a navazujícím zákulisím (skladem). Prostor bude využitelný pro různé účely- jako hlediště, a dle uspořádání nábytku i pro další kroužky (taneční volný prostor, rukodělný- se stoly). V přízemí je navržena také menší učebna zoologického a rybářského kroužku pro cca 16 dětí, kvůli dostatečnému osvětlení budou stávající okenní otvory zvětšeny. Navazující prostor pro zvířata je ve stávajícím samostatném skladu (přes chodbu). Současně je možné využití terasy pro letní voliery. Navrženo je doplnění nového vhodného sociálního vybavení a šatny (v jeden moment užívaná max. pro 25 dětí). Tělocvična- je nutné zbudovat vyhovující sociální zázemí s navazujícími šatnami (nyní nejsou). Bude zachováno dělení na dva samostatné cvičební sály- jeden zrcadlový, druhý pro stolní tenis. Přilehlá terasa je využita pro trampolíny i cvičení. Tělocvična je v létě užívána pro letní příměstské tábory- pro pobyt i ubytování. Navržen je samostatný vstup možnost pronájmu a úplného oddělení od provozu DDM. 2.NP 3 rukodělné dílny V dílnách jsou zapotřebí velké stoly- rozložení materiálu. V rohu bude samostatná šicí dílna, vedle modelářská dílna vč. uzamykatelného skladu materiálů a nářadí. Keramická dílna je nejvíce navštěvovaná- až 25 dětí, nutnost rozšířit až nad stávající přízemní sklad (nástavba nad zvěřinec). Přiléhat bude samostatná sušárna hotových výrobků. V tomto patře bude umístěna kancelář vedení. A také zde je doplněno nové sociální vybavení (toalety dětí a šatna) a zázemí pro učitele. 3.NP- klubové a vzdělávací prostory Navrženo je využití stávajícího podkroví, jeho zpřístupnění prodloužením schodiště a výtahem. Prosvětlení bude střešními okny, pohledové otevření do výšky krovu- viditelné krokevní prvky. Vlevo budou prostory klubu- relaxace, setkávání= prevence patologických jevů. Budou zde probíhat i deskové hry a kurz vaření pro děti- navazující kuchyňka. Vpravo- seminární místnost v interaktivní tabulí- přednášky, náboženství, možnost pronájmu veřejnosti. Možnost využití kuchyňky. Doplnění toalet a skladu nábytku. (variabilita využití prostor dle uspořádání nábytku). Kapacity DDM: - kroužky navštěvuje průměrně 16 dětí, výjimka je keramika, zde až 25 dětí, což je legislativně pro každý kroužek maximum. V jeden okamžik je současně v objektu max. 50 dětí Architektonické řešení stavby Nástavba hospodářského objektu bude zastřešena pultovou střechou, které podtrhne vykonzolování objemu nad vstup do MŠ. Zároveň bude rovná atika korespondovat s přisazeným objemem výtahu i nástavbou nad skladem DDM. Základní barevnost je umírněná- hlavní fasády budou mít světle šedou až béžovou barvu. Akcenty budou žluté- objem nástavby nad skladem DDM a oba vstupní prostory vč. podhledu. Na hospodářském objektu je navrženo zvýraznění vybraných oken žlutými šambránami- na uliční i zahradní fasádě. Směrem do zahrady je navrženo žluté ostění i na stávající okna na hlavním objektu. Objem výtahu a únikové schodiště na severu je navrženo s dřevěným obkladem thermowood borovice. Přístavek šaten na jihu u tělocvičny je navržen středně šedý. Stávající okna jsou bílé barvy, navrhované zasklení pavlačí má rámy červené, stejně jako vstupní dveře. Předprostor mezi ulicí a budovami bude nově zahradnicky upraven a kultivován. Je navrženo rozšíření chodníku před vstupními brankami pro vytvoření bezpečného zálivu pro skupinu dětí. Podél hlavní fasády jsou navrženy trávníky, naproti nim pak vyvýšený záhon s půdopokryvnými rostlinami a s možností sezení. Sjezd k zásobování bude zachován, odpadní nádoby budou umístěny pod podestu únikového schodiště. Oplocení vč. nízké podezdívky bude nové Stavebně technické řešení stavby Celý objekt bude zateplen kontaktním zateplovacím systémem, vč. podkroví hlavní budovy. Tělocvična bude zateplena v úrovni stropu. Většina oken zůstane stávajících. Navrženo je zvětšení okenních otvorů v zooklubu a keramice. Konstrukce stávajících objektů je prefabrikovaný žb sloupový skelet s rozpony 6,4m x 6m. Nástavbu lze realizovat jako zděnou nebo jako montovanou ocelovou konstrukci. Vnitřní příčky budou zděné. Výtah bude lanový bez strojovny s rozměrem kabiny umožňující přístupnost prostor imobilním. Podlahy na chodbách budou z keramické dlažby, vnitřní prostory tříd MŠ budou v kombinaci zátěžového PVC a vinylové podlahy (sametový vinyl). V prostorách DDM bude

5 keramická dlažba na chodbách, toaletách a šatnách. Ve třídách bude zátěžové PVC, v tělocvičně a dětském klubu ve 3.np v kombinaci s kobercem ze sametového vinylu. Napojení na rozvody medií bude ze stávajících vnitřních rozvodů a přípojek sítí. Povrch pochozích zpevněných ploch bude tvořit zámková dlažba. Konkrétní stavebně technické řešení bude navrženo na základě statického posouzení stávajících konstrukcí a základových poměrů a bude předmětem vyšších stupňů projektové dokumentace Dopravní řešení- posouzení počtu potřebných parkovacích stání Řešení vychází z navýšení kapacity MŠ o 28 dětí. Momentální kapacity využití DDM se nezvýší. Je navrženo 7 nových parkovacích stání vč. jednoho stání pro osoby imobilní. Vychází z ČSN Celkový počet stání podle vzorce: N = Oo.ka + Po.ka.kp Oo. Základní počet odstavných stání podle článku při stupni automobilizace 1 : 2,5 ka. Součinitel vlivu stupně automobilizace (pro 500 vozidel na 1000 obyvatel hodnota 1,25) Po. Základní počet parkovacích stání podle článku , tabulka 34 Kp. Součinitel redukce počtu stání = 1 Požadovaný počet stání: Oo = 0 Po = 5,6 N = Oo x ka + Po x ka x kp = 0 + 5,6 x 1,25 x 1 = 7 stání Ing. arch. Jana Kociánová Ing. arch. Petr Šebestík

6

7 F A NÁCHOD POLSKO ŠUMPERK HRANICE ŘEŠENÉHO ÚZEMÍ POZEMKY 1014/3, 1014/4, 1147/1 HLAVNÍ DOPRAVNÍ TRASY HRADEC KRÁLOVÉ ČESKÁ TŘEBOVÁ NÁMĚSTÍ Dr. LÜTZOVA BULHARSKÁ KOLLÁROVA JUGOSLÁVSKÁ JIRÁSKOVA ŠIRŠÍ VZTAHY S

8 F MŠ M DD SKÁ ÁV OSL JUG LEGENDA HRANICE ŘEŠENÉHO ÚZEMÍ STÁVAJÍCÍ PARKOVÁNÍ VJEZD STÁVAJÍCÍ OBJEKTY ZELEŇ VSTUP ŘEŠENÉ OBJEKTY ZPEVNĚNÉ PLOCHY VCHOD DO OBJEKTU M 1 : m S SITUACE - STÁVAJÍCÍ STAV

9 F A MŠ M DD SKÁ ÁV OSL JUG 7P LEGENDA HRANICE ŘEŠENÉHO ÚZEMÍ STÁVAJÍCÍ/NAVRHOVANÉ PARKOVÁNÍ VJEZD STÁVAJÍCÍ OBJEKTY ZELEŇ VSTUP ŘEŠENÉ OBJEKTY ZPEVNĚNÉ PLOCHY VCHOD DO OBJEKTU STOJANY NA KOLA M 1 : m S SITUACE - NÁVRH

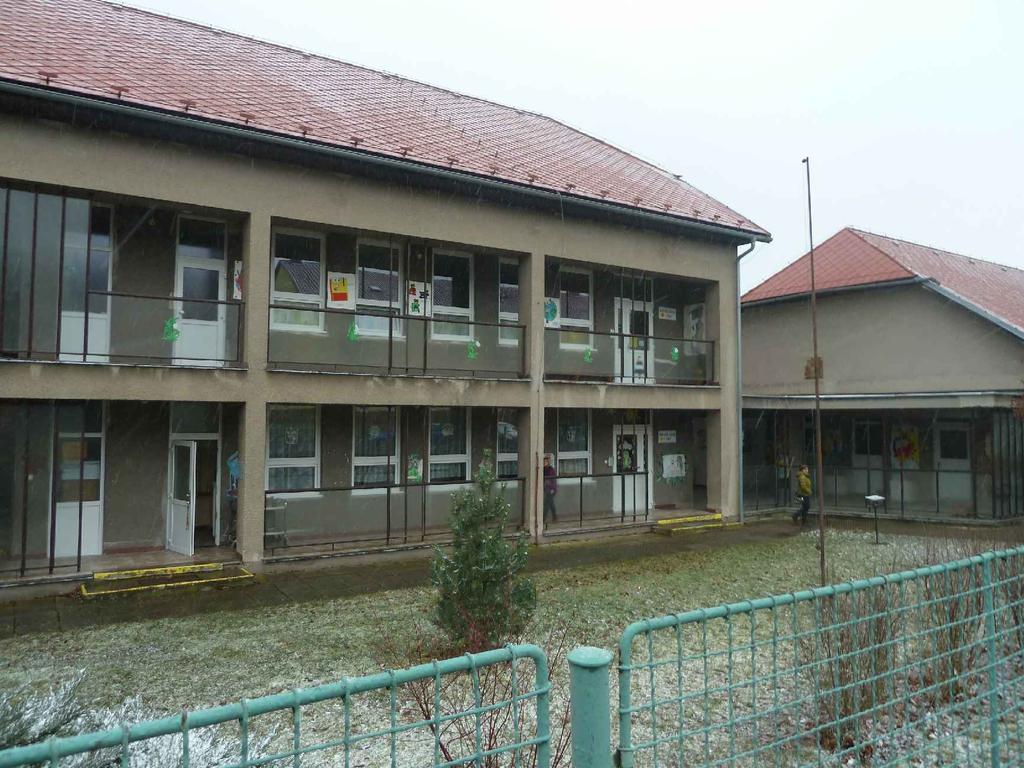

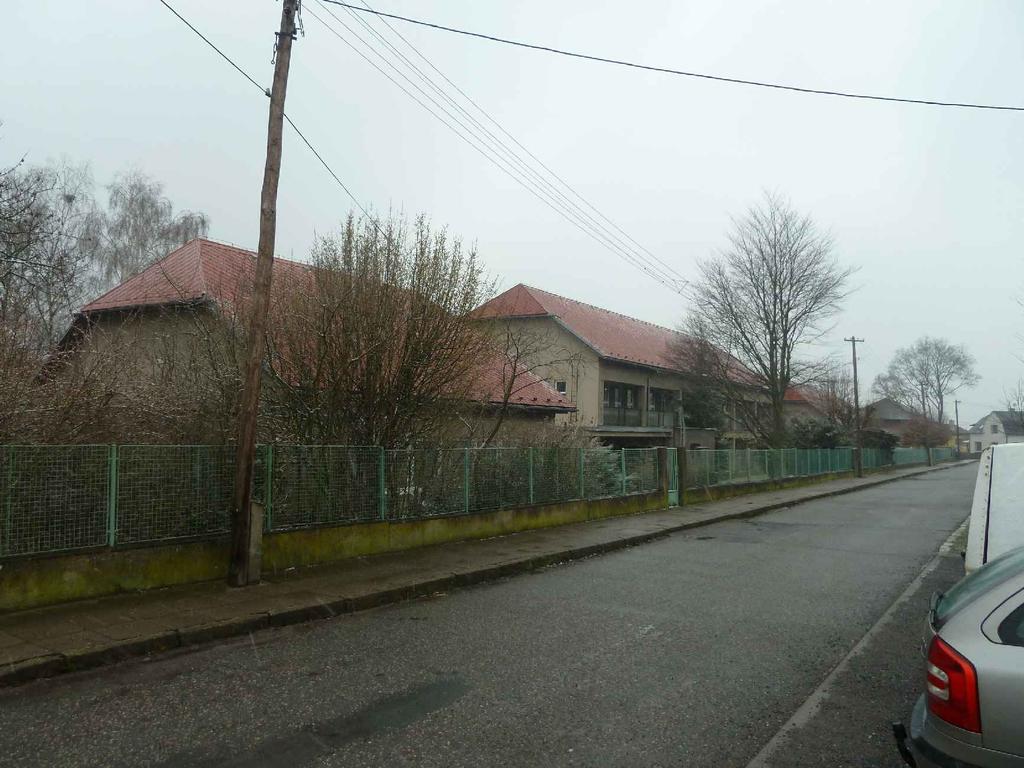

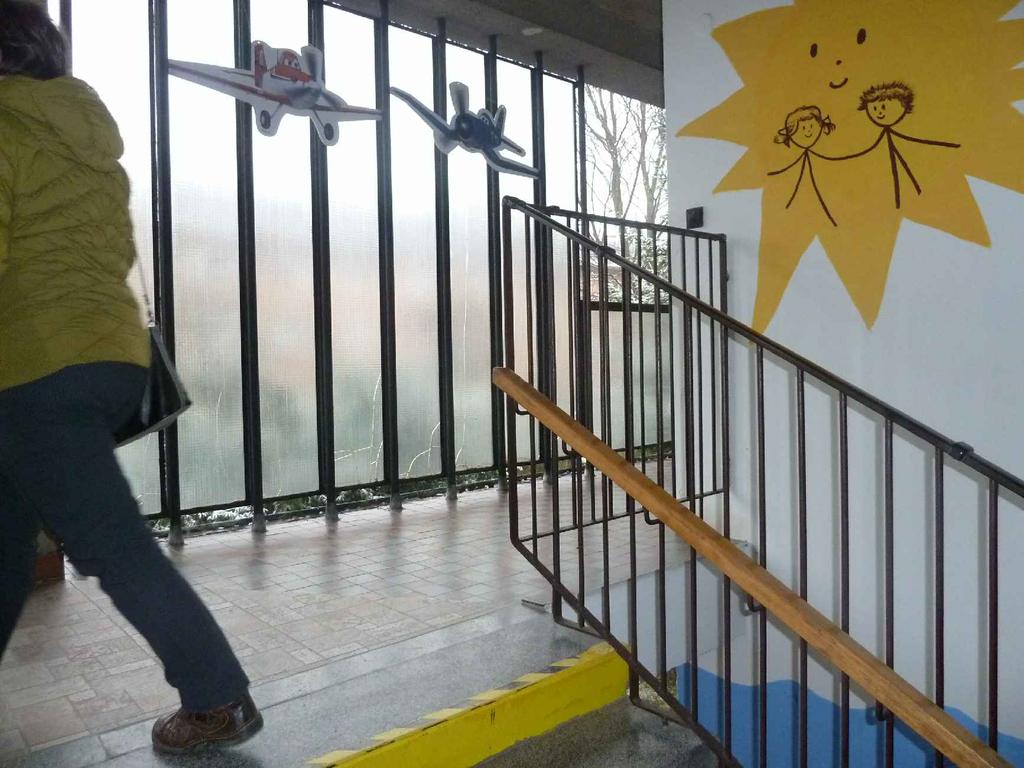

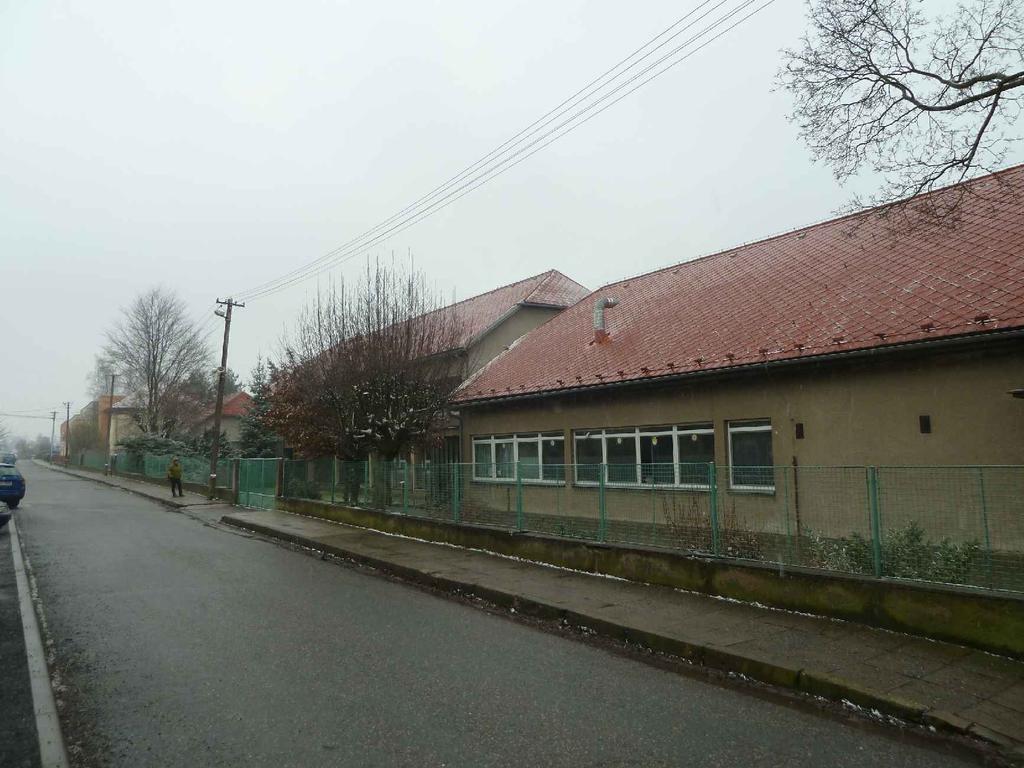

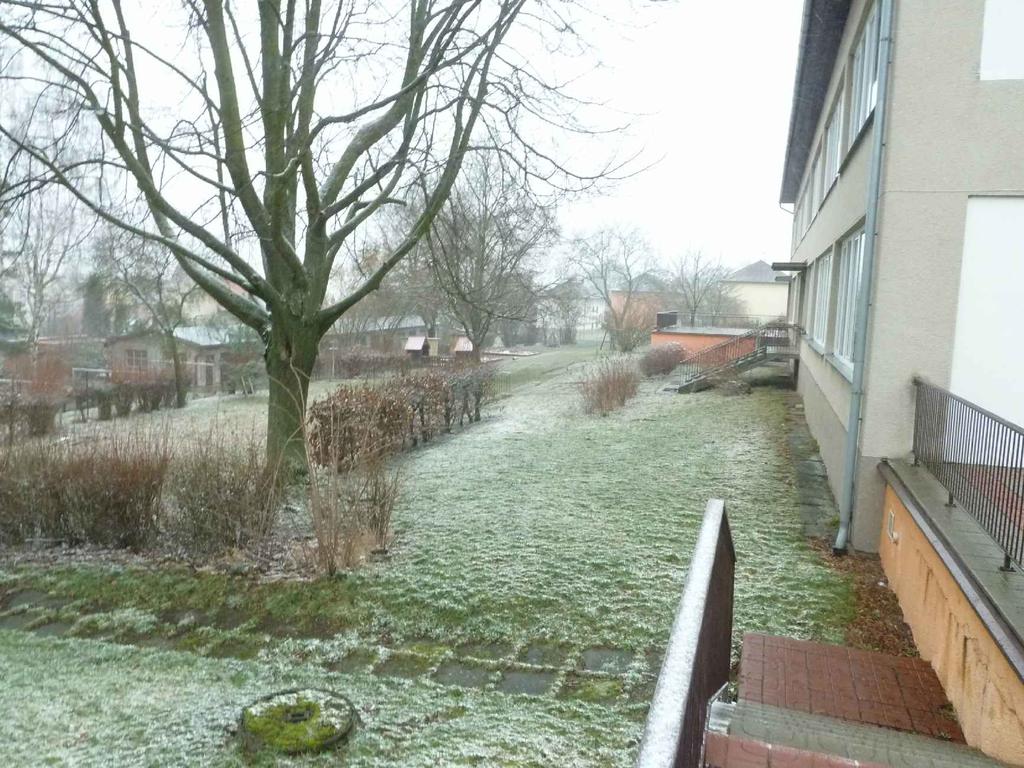

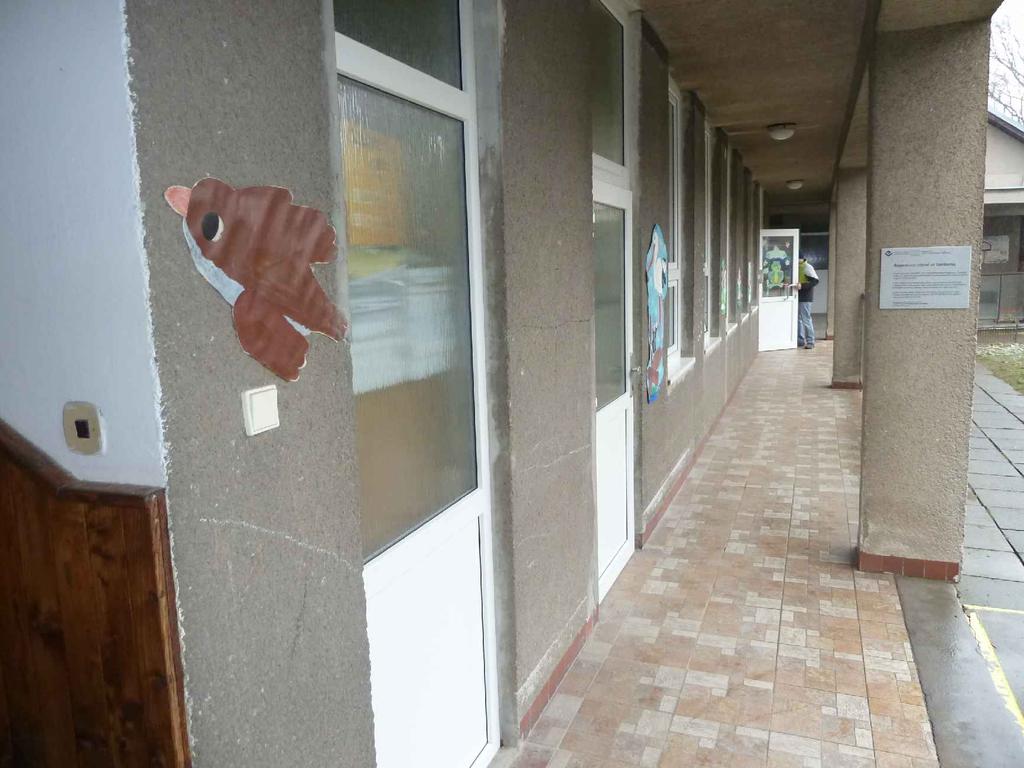

10 F A ULICE JUGOSLÁVSKÁ- POHLED NA TĚLOCVIČNU ULIČNÍ FASÁDA - PAVLAČE PAVLAČ ULICE JUGOSLÁVSKÁ- POHLED NA HOSPODÁŘSKÝ OBJEKT ŠKOLNÍ ZAHRADA SCHODIŠTĚ DŮM DĚTÍ A MLÁDEŽE FOTODOKUMENTACE

11 F A VIZUALIZACE 1

12 F A VIZUALIZACE 2

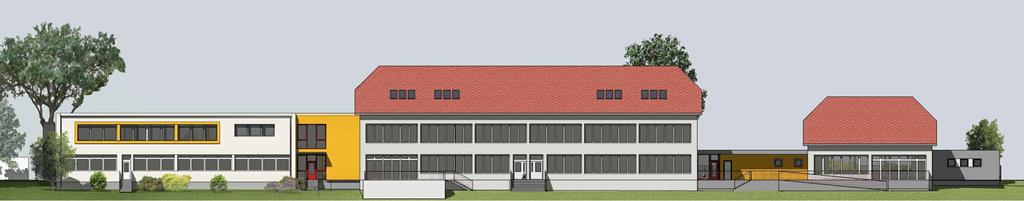

13 F A SEVEROVÝCHODNÍ POHLED A B VARIANTA ZASKLENÍ PAVLAČÍ - S PARAPETEM JIHOZÁPADNÍ POHLED VIZUALIZACE 3

14 F A D M M M Š 1.41 HRANICE POZEMKU ZÁVĚS (+0,4M) VÝSTUP NA ZAHRADU STOLY ÚLOŽ.PROST./DROBNÁ ZVÍŘATA STOJAN NA KOLA PULT SAMOSTATNÝ VSTUP DROBNA ZVIRATA PONK 1.43 STOJAN NA KOLA 1.42 HLAVNÍ VSTUP DO DDM 1.3 LAVIČKY HLAVNÍ VSTUP DO MŠ HOSPODÁŘSKÝ VSUP ZÁSOBOVÁNÍ ODPADY ÚNIKOVÉ SCHODIŠTĚ PŮDOPOKRYVNÉ ROSTLINY CHODNÍK LEGENDA MATEŘSKÁ ŠKOLA KOMUNIKACE ZÁDVEŘÍ 9,8m² KOMUNIKAČNÍ HALA 64,9 m² CHODBA 24,4 m² KOMUNIKAČNÍ HALA S VÝTAHEM 32,4m² MATEŘSKÁ ŠKOLA TECHNICKÉ ZÁZEMÍ ROZVODNA (STÁVAJÍCÍ) MATEŘSKÁ ŠKOLA KUCHYŇ 1.5 EXPEDICE JÍDEL 1.6 KUCHYŇ - VARNA 1.7 HRUBÁ PŘÍPRAVA 1.8 SKLAD 1.9 SKLAD 1.10 SKLAD 1.11 ZÁDVEŘÍ 1.12 ÚKLID 1.13 SKLAD ODPADKŮ 1.14 SKLAD OBALŮ 1.15 ŠATNA PERSONÁL 1.16 UMÝVÁRNA, WC PERSONÁL 1.17 KANCELÁŘ STRAVOVÁNÍ MATEŘSKÁ ŠKOLA (STÁVAJÍCÍ) 1.TŘÍDA - JESLE (STÁVAJÍCÍ) 2.TŘÍDA (STÁVAJÍCÍ) 11,9m² ŠATNA HERNA SKLAD LEHÁTEK KOUPELNA, WC DĚTI CHODBA ZÁDVEŘÍ SKLAD ŠATNA UČITELEK WC UČITELKY SKLAD TERASA 10,9m² 3,7m² 3,6m² MATEŘSKÁ ŠKOLA PŘEDSÍŇ ÚKLID ŠATNA DĚTÍ ŠATNA UČITELEK, KOUPELNA, WC KOUPELNA, WC DĚTÍ HERNA HERNA SKLAD HRAČEK SKLAD VENKOVNÍCH HRAČEK KOUPELNA, WC DĚTÍ - VEKOVNÍ PŘÍPRAVNA ZÁDVEŘÍ, PŘÍPRAVNA, POTR. VÝTAH SKLAD M 1 : m PŮDORYS 1.NP - MŠ S

15 F A D M M M Š HRANICE POZEMKU 2.46 ŠICÍ STROJE 2.50 PONK S P M SKŘÍŇ NA LEHÁTKA A LOŽNINY ÚNIKOVÉ SCHODIŠTĚ 2.28 LEGENDA MATEŘSKÁ ŠKOLA KOMUNIKACE LEGENDA KOMUNIKAČNÍ HALA 38m² CHODBA 24,2 m² VENKOVNÍ ÚNIKOVÉ SCHODIŠTĚ KOMUNIKAČNÍ HALA S VÝTAHEM 36,5m² MATEŘSKÁ ŠKOLA ZÁZEMÍ 2.15 ŽEHLÍRNA, SUŠÁRNA 2.16 WC HOSTÉ 2.17 WC ZAMĚSTNANCI 2.37 SKLAD ÚDRŽBY 4,3m² 3,9m² 4,1m² 5,6m² MATEŘSKÁ ŠKOLA 3.TŘÍDA 2.3 EXPEDICE JÍDEL 2.4 KUCHYŇ 2.5 HRUBÁ PŘÍPRAVA 2.6 SKLAD 2.7 SKLAD 2.8 SKLAD 2.9 ZÁDVEŘÍ 2.10 ÚKLID 2.11 SKLAD ODPADKŮ 2.12 SKLAD OBALŮ 2.13 ŠATNA PERSONÁL 2.14 UMÝVÁRNA, WC PERSONÁL (STÁVAJÍCÍ) MATEŘSKÁ ŠKOLA 4.TŘÍDA ŠATNA ÚKLID KOUPELNA, WC DĚTI PŘÍPRAVNA HERNA SKLAD VÝTV. POTŘEB ŠATNA UČITELEK KOUPELNA, WC UČITELEK CHODBA SKLAD HRAČEK 14,8m² 1,6m² 14,5m² 11,3m² 116,7m² 4,7m² 4m² 5,6m² 7m² 5,9m² MATEŘSKÁ ŠKOLA ADMINISTRATIVA LOGOPEDIE KANCELÁŘ ZÁSTUPCE ŘEDITELE KUCHYŇKA SBOROVNA MULTIFUNKČNÍ PROSTOR PŘEDPROSTOR - ŠATNA SKLAD 15,7m² 12,2m² 8,4m² 26,3m² 82,8m² 6,1m² 5,9m² M 1 : m PŮDORYS 2.NP - MŠ S

16 F A D M M M Š MOŽNOST VENKOVNÍCH (LETNÍCH) VOLIÉR TERASA (TRAMPOLÍNY) ZÁHON 1.55 STOLY 1.51 ÚLOŽ.PROST./DROBNÁ ZVÍŘATA ZÁVĚS 1.50 (+0,4M) ŽÍNĚNKY 1.62 BALONY PTACTVO 1.56 SAMOSTATNÝ VSTUP DO TĚLOCVIČNY DROBNA ZVIRATA PONK 1.43 STOJAN NA KOLA 1.42 HLAVNÍ VSTUP DO DDM 1.3 LAVIČKY HLAVNÍ VSTUP DO MŠ PŮDOPOKRYVNÉ ROSTLINY CHODNÍK LEGENDA DDM KOMUNIKACE KOMUNIKAČNÍ HALA S VÝTAHEM 32,4m² CHODBA 22,3 m² ZÁDVEŘÍ TĚLOCVIČNA 15,3 m² DDM ZÁZEMÍ DÍLNA ÚDRŽBY 8,1 m² ŠATNA, WC ÚDRŽBÁŘ 3,7 m² ÚKLID, SKLAD 10,2 m² WC CHLAPCI 5,9 m² WC DÍVKY + INV. 3,8 m² ŠATNA DĚTI 15 m² VÝMĚNÍK 5,1 m² VENKOVNÍ WC SKLAD ZAHRADNÍCH HRAČEK DDM 1.51 MOŽNOSTI USPOŘÁDÁNÍ KLUBOVNY 1.51 DIVADELNÍ A HUDEBNÍ PROSTOR 1.52 PODIUM 1.53 ZÁKULISÍ, SKLAD 1.54 CHODBA, SKLAD 1.55 ZOOKLUB 1.56 UMÍSTĚNÍ ZVÍŘAT 53,7 m² 24,6 m² 21,2 m² 6,7 m² 30,3 m² 14,2 m² DDM TĚLOCVIČNA VESTIBUL - PŘEZOUVÁNÍ ŠATNA DÍVKY SPRCHY, WC DÍVKY ŠATNA CHLAPCI SPRCHY, WC CHLAPCI CHODBA, ÚLOŽNÉ PROSTORY SKLAD, NÁŘAĎOVNA ÚKLID SÁL 1 SÁL 2 - ZRCADLOVÝ 21,8m² 10,7m² 10,7m² 15,4m² 9,9m² 30,4m² 6,3m² 1,8m² 67,3m² 65,9m² M 1 : m PŮDORYS 1.NP - DDM S

17 F A D M M M Š 2.46 ŠICÍ STROJE 2.50 PONK S P LEGENDA LEGENDA DDM KOMUNIKACE KOMUNIKAČNÍ HALA S VÝTAHEM 36,5m² CHODBA 14,4 m² DDM ZÁZEMÍ 2.37 SKLAD ÚDRŽBY 2.38 ŠATNA UČITELŮ 2.39 KOUPELNA, WC UČITELŮ 2.40 WC CHLAPCI 2.41 WC DÍVKY - HYG. KABINA 2.42 ÚKLID 2.43 ŠATNA, CHODBA 5,6m² 6,4m² 4,5m² 5,9m² 3,5m² 1,4m² 24,7m² DDM KLUBOVNY 2.44 KERAMICKÁ DÍLNA 57 m² 2.45 SUŠÁRNA 10,5 m² 2.46 ŠICÍ DÍLNA 38,2 m² 2.47 MODELÁŘSKÁ DÍLNA 42,3 m² 2.48 SKLAD VÝROBKŮ 8 m² 2.49 SKLAD MATERIÁLU 3,3 m² 2.50 KANCELÁŘ 12,4 m² M 1 : m PŮDORYS 2.NP - DDM S

18 F A VÝŠKA 2,1m VÝŠKA 2,1m ÚLOŽNÝ PROSTOR ÚLOŽNÝ PROSTOR KOBEREC LAMINO / DŘEVO 3.9 ÚLOŽNÝ PROSTOR ÚLOŽNÝ PROSTOR ÚLOŽNÝ PROSTOR 3.8 ÚLOŽNÝ PROSTOR 3.11 ÚLOŽNÝ PROSTOR INTERAKTIVNÍ TABULE ÚLOŽNÝ PROSTOR VÝŠKA 2,1m VÝŠKA 2,1m LEGENDA DDM KOMUNIKACE KOMUNIKAČNÍ HALA S VÝTAHEM 22,5m² CHODBA 18,2 m² DDM ZÁZEMÍ 3.3 SKLAD ÚDRŽBY 3.4 SKLAD KUCHYŇ 3.5 SKLAD NÁBYTKU 3.6 WC DÍVKY 3.7 WC CHLAPCI 3.8 ÚKLID 5,6m² 10,5m² 13,5m² 6,9m² 8,2m² 2,3m² DDM KLUBOVNY KLUB, VAŘENÍ, DESKOVÉ HRY KUCHYŇKA SEMINÁRNÍ MÍSTNOST 111m² 9,7m² 110m² 3.9 MOŽNOSTI USPOŘÁDÁNÍ M 1 : m PŮDORYS 3.NP - DDM S

19 F A +12,42 +9,10 +7,23 +7, NP +3,23 +3,45 D Ů M D Ě T Í A M L Á D E Ž E M A T E Ř S K Á Š K O L A TĚLOCVIČNA DDM MATEŘSKÁ ŠKOLKA KUCHYŇ SAMOSTATNÝ VSTUP DO TĚLOCVIČNY HLAVNÍ VSTUP DO DDM HLAVNÍ VSTUP DO MŠ PROVOZNÍ VSTUP KUCHYŇ SEVEROVÝCHODNÍ POHLED +12,42 +9,10 +7,23 +7, NP +3,45 JIHOZÁPADNÍ POHLED DŮM DĚTÍ A MLÁDEŽE M 1 : m SEVEROVÝCHODNÍ A JIHOZÁPADNÍ POHLED

20 ŘEZ E-E` - PŮVODNÍ STAV M 1:100 ŘEZ E-E` - PŮVODNÍ STAV M 1: F ,702-A +12,42 +12,42 +10,86 +10,86 +7, NP +7,23 +7,23 +7, NP +3,23 JIHOVÝCHODNÍ POHLED SEVEROZÁPADNÍ POHLED +12,42 +12,42 +10,86 +7, , NP +7, , NP +3, , ŘEZ E-E, SCHODIŠTĚ ŘEZ PODKROVÍM DŮM DĚTÍ A MLÁDEŽE M 1 : m JIHOVÝCHODNÍ A SEVEROZÁPADNÍ POHLED, ŘEZY

21 F A E E G G PŮDORYS 1.NP E PŮDORYS 2.NP LEGENDA MATEŘSKÁ ŠKOLA DŮM DĚTÍ A MLÁDEŽE ZÁZEMÍ VSTUP KUCHYŇ TĚLOCVIČNA VENKOVNÍ PAVLAČE M 1 : m PŮDORYSY - STÁVAJÍCÍ STAV S

22 F ,702-A +12,42 +12,42 +9,10 +9,10 +3,23 +3,23 JIHOVÝCHODNÍ POHLED SEVEROZÁPADNÍ POHLED +12,42 +12,420 +9,100 +3,23 +3,235 ŘEŽ E-E ŘEZ G-G M 1 : m JIHOVÝCHODNÍ A SEVEROZÁPADNÍ POHLED, ŘEZY - STÁVAJÍCÍ STAV

23 F A +12,42 +9,10 +9,10 SEVEROVÝCHODNÍ POHLED +12,42 +9,10 +9,10 JIHOZÁPADNÍ POHLED M 1 : m SEVEROVÝCHODNÍ A JIHOZÁPADNÍ POHLED - STÁVAJÍCÍ STAV
