1 Převodník ETHERNET v.1.1 KÓD: CZ* Vydání: 6 ze dne Nahrazuje vydání: 5 ze dne

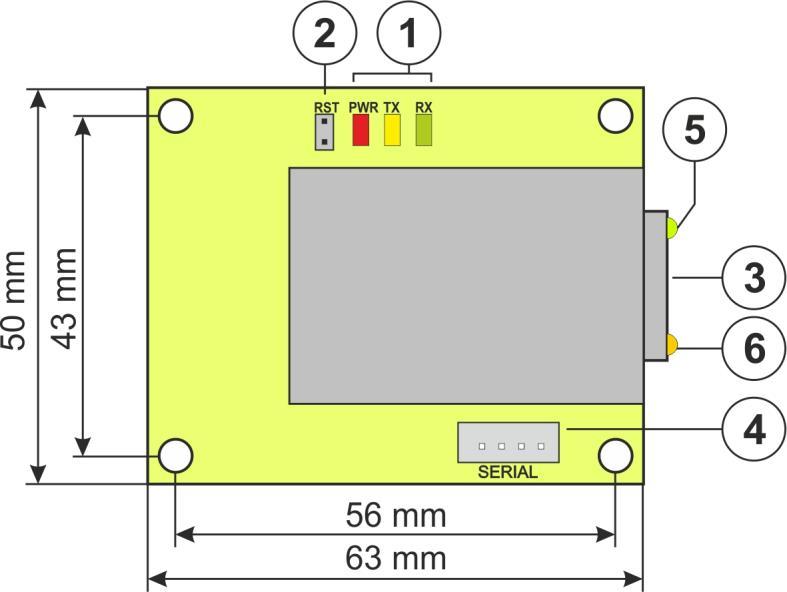

2 SEZNAM 1. Obecný popis Rozmístění prvků Instalování Konfigurování převodníku Ethernet Úvodní informace KROK 1 Obnovení továrních nastavení KROK 2 Vyhledávání převodníků v síti KROK 3 Nastavení sítě TCP/IP KROK 4 Nastavení parametrů sériového portu záložka Sériový port Konfigurování napájecích zdrojů Konfigurování napájecích zdrojů série PSBEN s displejem LCD Konfigurování napájecích zdrojů série PSBEN s displejem LED Konfigurování napájecích zdrojů série EN54 s displejem LCD Konfigurování napájecích zdrojů série EN54 s displejem LED Konfigurování spojení v programu PowerSecurity Technické parametry

3 Vlastnosti: práce v síti ETHERNET s využitím konektoru RJ45 povolení CNBOP-PIB pro použití napájecích zdrojů série EN54 v protipožárních systémech podle standardu IEEE rychlost přenosu 10/100Mbps režim provozu full nebo half-duplex (auto-negotiation) přiřazení statické nebo dynamické (server DHCP) adresy IP galvanická izolace mezi převodníkem Ethernet a napájecím zdrojem konfigurace z úrovně programu PowerConfig napájení zásuvkou SERIAL spolupráce s počítačovým programem PowerSecurity optická signalizace záruka - 5 lét od data výroby 1. Obecný popis. Převodník Ethernet je zařízením, které slouží pro připojování napájecích zdrojů série PSBEN nebo EN54 k počítači PC, v síti Ethernet. S využitím počítačového programu PowerSecurity umožňuje dálkový monitoring parametrů cyklickým náhledem aktuálního stavu napájecího zdroje, načtení historie záznamů, náhled grafů proudů a napětí a dálkově provedené testy akumulátoru. 2. Rozmístění prvků. Na obrázku je uvedeno rozmístění nejdůležitějších prvků a spojů převodníku Ethernet. Obr.1. Náhled převodníku. Tabulka 1. Popis prvků. Prvek č. Popis Diody LED optická signalizace: [1] PWR napájecí napětí TX vysílání dat RX odběr dat [2] Jumper RST reset nastavení převodníku [3] Zásuvka RJ45 [4] Zásuvka SERIAL pro spojení s napájecím zdrojem [5] Dioda LED zelená signalizace spojení s síti Ethernet [6] Dioda LED žlutá signalizace stavu provozu 3

4 3. Instalování. Místo pro montáž převodníku je připraveno uvnitř krytu napájecího zdroje. Spojení mezi napájecím zdrojem s převodníkem a směrovačem (routerem) se provede kroucenou dvojlinkou ukončenou konektory RJ45. Úlohu bodu přístupu může plnit router nebo switch spojený s počítačem PC síťovým kabelem Ethernet. Obr.2. Schematické znázornění komunikace v síti Ethernet. Instalování převodníku: 1. Zamontujte převodník Ethernet v krytu napájecího zdroje. 2. Zásuvky SERIAL na modulu převodníku a desce PCB napájecího zdroje spojte přiloženým kabelem. 3. K převodníku Ethernet připojte konektor RJ45 kroucené dvojlinky. Druhý konec kroucené dvojlinky připojte k zásuvce routera popsaného obvykle jako LAN. 4. Router (zásuvka LAN ) spojit se síťovou kartou počítače s využitím kabelu RJ45 RJ45. Obr.3. Schéma připojení převodníku. 4

5 4. Konfigurování převodníku Ethernet. 4.1 Úvodní informace. Parametry převodníku Ethernet se může konfigurovat pro přizpůsobení požadovanému režimu provozu. Konfiguraci se provádí s využitím počítačového programu PowerConfig. Program PowerConfig načtěte z vébové stránky: Převodník Ethernet se dodává v základní konfiguraci (tovární nastavení) která není prozatím připravena k práci v systému. Protože komunikace s převodníkem probíhá síťovým kabelem, je nutná vhodná konfigurace routeru takovým způsobem, aby mohl navázat spojení s převodníkem. Nejvhodnějším řešením je vlastí router anebo obnovení továrních nastavení routeru, kterého již máme (pokud je to možné). Informace umístěné v dalších kapitolách vedou nás v konfigurování převodníku Ethernet. 4.2 KROK 1 Obnovení továrních nastavení. Router: Abychom obnovili tovární nastavení routeru prohledněte si návod obsluhy zařízení a proveďte vhodné úkony podle doporučení výrobce. Ve většině případů tyto úkony budou spočívat na vyhledání tlačítka reset umístěného na zadní stěně krytu, stisknutí a přidržení tohoto tlačítka po dobu cca. 5vt. Po uvolnění tlačítka reset čekejte asi 1 min na správnou inicializaci routeru. Převodník Ethernet : Aby obnovili tovární nastavení převodníku je třeba vypojit jeho napájení, nasadit jumper RST a pak znova zapojit napájení. Po tří vteřinách budou obnoveny tovární nastavení. Před provedením dalších úkonů sundejte jumper. 5

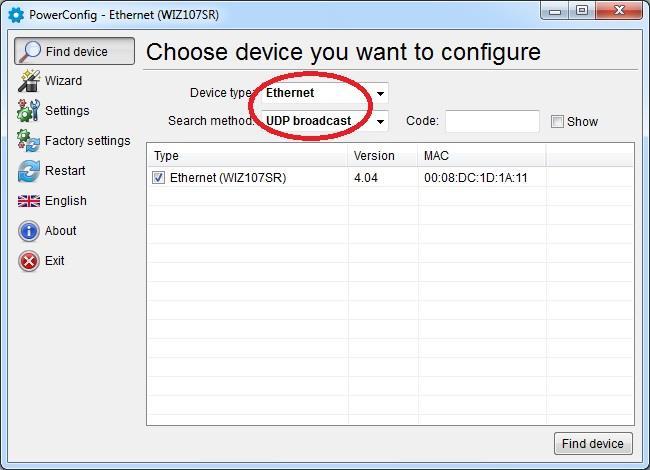

6 4.3 KROK 2 Vyhledávání převodníků v síti. Pro zajištění správného průběhu změny adresy IP, doporučuje se po dobu konfigurování vypojení softwarového firewallu antivirového vybavení. Spustit počítačový program PowerConfig. Ujistěte se, že modul Ethernet je napájený a je připojen k routeru síťovým vodičem. V políčku Typ modulu je třeba zvolit Ethernet a metodu hledání. Zvolením UDP broadcast program vyhledá všechny interface v podsíti. Pokud zase zvolíme TCP unicast pak bude vyhledán interface s adresou uvedenou v políčku IP Adresa:. Pokud interface byl skonfigurován s identifikačním kódem, pak musí být uvedený v políčku Kód. Po zvolení metody hledání stiskněte tlačítko Hledej. Obr. 4. Okno programu PowerConfig opce vyhledávání převodníku v síti. Po ukončení procesu hledání se v okně programu znázorní všechny interface dostupné v síti. Identifikaci interface, se kterým chceme provést spojení za účelem spojení za účelem jeho konfigurace provádíme prostřednictvím porovnání MAC adresy ze seznamu s adresou umístěnou na interface. Adresa MAC převodníku Ethernet je umístěná na štítku pod čárkovým kódem jako 12 číslicové číslo. Obr. 5. Umístění adresy MAC na modulu převodníku. Přístup ke konfiguraci modulu získáme teprv po označení pole v rubrice Typ menu na levé straně se zaktivizují.. Tlačítka 6

7 4.4 KROK 3 Nastavení sítě TCP/IP. V menu na levé straně okna programu PowerConfig stiskněte tlačítko Nastavení. Na pravé části se znázorní okno, ve kterém z horní záložky lze zvolit Síť TCP/IP. Toto okno umožňuje nastavení IP adresy na které se uskutečňovala komunikace v síti Ethernet. Obr. 6. Nastavení sítě TCP/IP. Máme na vybranou dvě opce: Získejte adresu s použitím DHCP automatické přidělování IP adresy (nedoporučované nastavení); Po zvolení této možnosti interface pokaždé po zapojení napájení bude mít automaticky přidělenou IP adresu z balíku, kterým disponuje router. Použijte níže uvedená nastavení přidělení stálé IP adresy (doporučované nastavení); Zvolením této možnosti v políčku IP Adresa je třeba uvést volnou a dostupnou adresu v síti, pod kterou bude identifikovaný interface. V dalších polích je třeba uvést masku podsítě a implicitní bránu, jeli-li to vyžadováno. Před nastavením síťové adresy adresu zkontrolujte, jestliže ji už nepoužívá žádné zařízení pracující v síti. Dalšími parametry, které je třeba nastavit v záložce Síť TCP/IP je práce v režimu serveru Server TCP a číslo portu implicitně Modul interface má možnost přiřazení identifikačního kódu využívaného během hledání modulů v síti za účelem zvýšení bezpečnosti. Pokud bude kód přiřazen, pak pokaždé při hledání interface musí být přivolán uvedením Kód v políčku. Po zavedení všech nastavení je třeba stisknout tlačítko Použij. 7

8 4.5 KROK 4 Nastavení parametrů sériového portu záložka Sériový port. V záložce Sériový port nastavte parametry odpovědné za komunikaci mezi převodníkem Ethernet a napájecím zdrojem v souladu s níže uvedeným oknem. Obr. 7. Nastavení parametrů komunikace sériového rozhraní. Jestliže napájecí zdroj neobsluhuje rychlosti komunikace bod anebo má nastavené jiné parametry komunikace, pak v oknu COM port settings uveďte parametry tak, aby se shodovaly s parametry nastavenými v napájecím zdroji. Maximální, dostupnou rychlost komunikace, kterou obsluhuje určitý napájecí zdroj, a jiné parametry komunikace zkontrolujte v nabídce napájecího zdroje, viz kapitola 5. Po zavedení nastavení je třeba stisknout tlačítko Použij. Pokud všechny výše uvedené nastavení (kroky 1-4) byly zavedeny, pak je třeba ještě restartovat modul stisknutím tlačítka Restart v programu PowerConfig nebo vypojit jeho napájení. 8

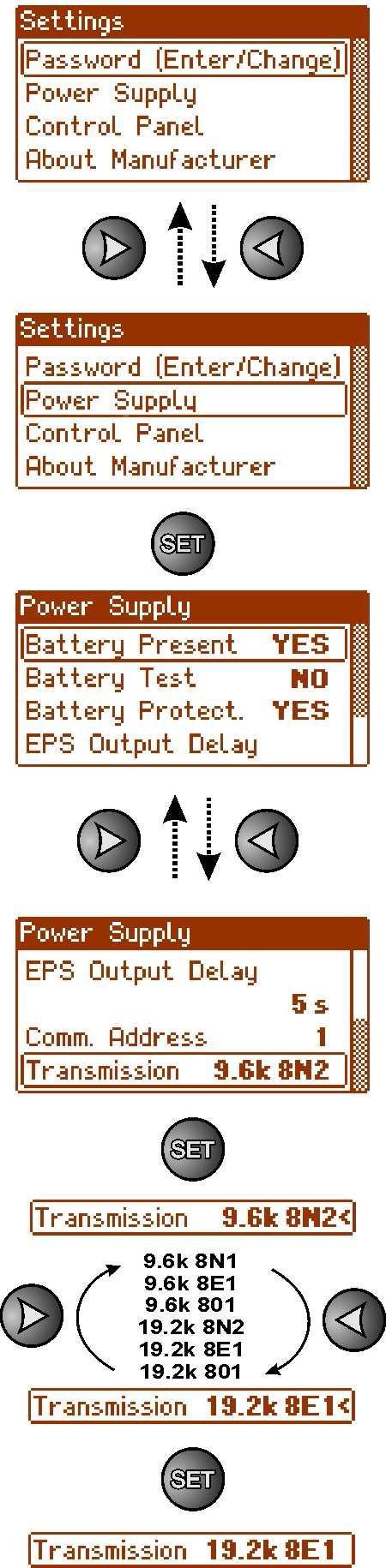

9 5. Konfigurování napájecích zdrojů 5.1 Konfigurování napájecích zdrojů série PSBEN s displejem LCD Napájecí zdroj vybaven displejem LCD umožňuje nastavení komunikačních parametrů sériového rozhraní z úrovně panelu LCD. Abychom se dostali k režimu nastavení stiskněte z úrovně hlavní obrazovky tlačítko SET. - nastavte tlačítky < nebo > nabídku Napájecí zdroj - stiskněte tlačítko SET - nabídku Transmise nastavte tlačítky < nebo > (nabídka Transmise je dole obrazovky) - stiskněte tlačítko SET, ukáže se na konci řádku příkaz - tlačítky < nebo > nastavte přenos 115.2k 8E1 (jestliže napájecí zdroj neobsluhuje tuto rychlost, nastavte jinou, maximální) - volbu schválit tlačítkem SET 9

10 5.2 Konfigurování napájecích zdrojů série PSBEN s displejem LED Napájecí zdroj vybaven displejem LED umožňuje nastavení komunikačních parametrů sériového rozhraní z úrovně pracovní plochy LED. Do režimu konfigurace se dostanete současným stisknutím dvou krajních tlačítek <,>. - současně stiskněte 2 krajní tlačítka <,> - na displeji se ukáže zkratka tst - stiskněte tlačítko šípky doprava > - na displeji se ukáže zkratka trs - stisknout OK - na displeji se ukáže informace o nastavené Rychlosti přenosu - tlačítky < nebo > nastavit požadovanou rychlost přenosu, - volbu potvrdit tlačítkem OK. - na displeji se opětovně ukáže zkratka trs - stisknout tlačítko šípky doprava > - na displeji se ukáže zkratka trp - stisknout OK - na displeji se ukáže informace o nastaveném paritním přenosu - tlačítky šípek doleva < nebo doprava > nastavte parametr 8E1 - výběr potvrdíme tlačítkem OK - ukončete proceduru konfigurace se současným stisknutím tlačítek <,> 10

11 5.3 Konfigurování napájecích zdrojů série EN54 s displejem LCD Napájecí zdroj vybavený displejem LCD umožňuje nastavení komunikačních parametrů sériového rozhraní z úrovně plochy LCD. Abychom vstoupili do režimu nastavení stiskněte na hlavní obrazovce tlačítko SET. - nastavte tlačítky < nebo > nabídku Napájecí zdroj - stiskněte tlačítko SET - nastavte tlačítky < nebo > nabídku Přenos (nabídka Přenos je dole obrazovky) - stisknout tlačítko SET, na konci řádku se ukáže značka povzbuzení - tlačítky < nebo > proveďte nastavení vybráním 115.2k 8E1 (jestliže napájecí zdroj neobsluhuje tuto rychlost, nastavte jinou, maximální) - volbu schválit tlačítkem SET 11

12 5.4 Konfigurování napájecích zdrojů série EN54 s displejem LED Napájecí zdroj vybavený displejem LED umožňuje nastavení komunikačních parametrů sériového rozhraní z úrovně plochy LED. Do režimu konfigurace se dostanete současným stisknutím dvou krajních tlačítek <,>. - současně stiskněte 2 krajní tlačítka <,> - na displeji se ukáže zkratka tst - stiskněte tlačítko šípky doprava > - na displeji se ukáže zkratka trs - stiskněte OK - na displeji se ukáže informace o nastavené rychlosti přenosu - tlačítky < nebo > nastavte požadovanou rychlost přenosu, - volbu potvrdit tlačítkem OK. - na displeji se opětovně ukáže zkratka trs - stisknout tlačítko šípky doprava > - na displeji se ukáže zkratka trp - stisknout OK - na displeji se ukáže informace o nastaveném paritním přenosu - tlačítky šípek doleva < nebo doprava > nastavte parametr 8E1 - volbu schválit tlačítkem OK. - ukončete proceduru konfigurace se současným stisknutím tlačítek <,> 12

13 6. Konfigurování spojení v programu PowerSecurity. Další konfigurování vyžaduje počítačový program PowerSecurity, který si stáhnete z vébové stránky: Program je uložen jako spustitelný soubor a nevyžaduje instalování v systému. 1) Spustit program PowerSecurity.exe uložený na disku. 2) Z řádku nabídky vybrat: napájecí zdroje > Nový napájecí zdroj. Ukáže se okno konfigurace spojení, ve kterém se provede nastavení. Obr. 8. Okno konfigurace spojení. Napájecí zdroj Popis Název Název napájecího zdroje název, který je třena individuálně připsat ke každému napájecímu zdroji. Adresa 1 247; Adresu dalšího napájecího zdroje nastavíme podle druhu použitého převodníku. Doba obnovy ms; náhledu [ms] Doba obnovení parametrů v oknu náhledu. SPOJENÍ Typ Modbus RTU TCP/IP - typ spojení nastavíme podle druhu použitého převodníku. Adresa TCP Kupř Adresa napájecího zdroje v síti Ethernet. Každý převodník Ethernet pracující v síti má individuální adresu. Port TCP Kupř Doba na odpověď ms; - doba odpovědi od převodníku napájecího zdroje. [ms] Přestávka mezi 0 minimální přestávka mezi dalšími přenosy. přenosy [ms] Číslo přenosu 3 - počet přenosů po kterých program nahlásí chybu spojení. 3) Po načtení konfigurace spojení otevírá se okna se záložkou Náhled. V levém horním rohu je umístěná ikona kterou stiskněte za účelem navázání spojení s napájecím zdrojem. Po navázání spojení v oknu budou zobrazeny aktuální parametry napájecího zdroje, které budou automaticky aktualizovány v souladu s dříve nastaveným cyklem obnovování. 13

14 remote desktop of PSU PSBEN remote desktop of PSU EN54 menu bar manager window Obr. 9. Okna dálkových ploch napájecích zdrojů: PSBEN (na levé straně) a EN54 (na pravé straně). 7. Technické parametry. Napájení 5V ze sériové zásuvky napájecího zdroje Odběr výkonu max 0,95W Rychlost přenosu TTL max bodů, s kontrolou parity Rychlost přenosu LAN 10/100Mbps (auto-negotation) Signalizace (diody LED): Tx, Rx, PWR Podmínky provozu teplota -10 o C 40 o C relativní vlhkost 20%...90% Velikost (LxWxH) 63 x 50 x 24 [mm] Váha netto/brutto 0,05 kg / 0,07 kg Teplota skladování -20ºC...+60ºC Jiné Povolení CNBOP-PIB použití napájecích zdrojů série EN54 v protipožárních systémech. OZNAČENÍ WEEE Elektrický a elektronický odpad se nesmí vyhazovat spolu s obyčejnými komunálními odpady. Podle směrnice WEEE, která platí v celé EU, elektrický a elektronický odpad má zvláštní způsoby utilizace. Pulsar Siedlec 150, Łapczyca, Polska Tel. (+48) , Fax. (+48) biuro@pulsar.pl, sales@pulsar.pl
