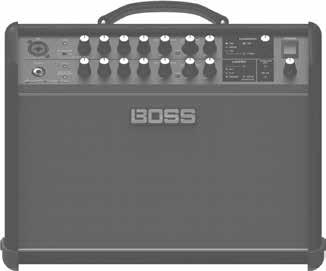

1 Uživatelský manuál Acoustic Amplifier Acoustic Singer Live ACS-LIVE Acoustic Singer Pro ACS-PRO Hlavní vlastnosti Acoustic Singer jde o zesilovač, určený k tomu, aby se mohl zpěvák-instrumentalista zesílit při hraní na akustickou kytaru, a doprovodit svůj zpěv. K dispozici jsou nezávislé kanály Mic a Guitar, které můžete smíchat. Nově vyvinutý dvoupásmový reproduktor má dvoupásmový zesilovač (bi-amp), takže dodává čistý a hutný zvuk. Můžete svému vokálu automaticky přidávat harmonii a současně hrát na kytaru. Mix vokálu a zvuku kytary lze nahrát a následně použít ve smyčce. Po ruce máte také nezávislé efekty pro oba kanály, Mic i Guitar. MIC kanál GUITAR kanál Anti-feedback, Delay/Echo, Reverb Acoustic resonance, Anti-feedback, Chorus Reverb Tlačítko Tweeter Attenuator slouží ke změkčení zvuku. Vstup AUX umožňuje připojit audio přehrávač nebo jiný zdroj audio signálu, a linkový výstup pak můžete připojit do PA systému.

2 BEZPEČNÉ POUŽITÍ PŘÍSTROJE Před použitím přístroje si pečlivě přečtěte kapitoly, označené DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY (na vnitřní straně strany obálky), USING THE UNIT SAFELY (p. 2), a IMPORTANT NOTES (p. 3). Tyto sekce podávají důležité informace o správném zacházení s přístrojem. Navíc, pokud si chcete být jisti, že jste vyčerpali veškeré informace o plné funkčnosti nového přístroje, přečtěte si pečlivě celý Uživatelský manuál. Manuál doporučujeme dobře uložit a mít po ruce pro snadné nahlédnutí. Copyright 2016 ROLAND CORPORATION About WARNING and CAUTION Notices About the Symbols The symbol alerts the user to important instructions or Used for instructions intended to alert the warnings.the specific meaning of the symbol is user to the risk of death or severe injury determined by the design contained within the triangle. In should the unit be used improperly. the case of the symbol at left, it is used for general cautions, warnings, or alerts to danger. Used for instructions intended to alert the user to the risk of injury or material The symbol alerts the user to items that must never be damage should the unit be used improperly. carried out (are forbidden). The specific thing that must not be done is indicated by the design contained within the circle. In the case of the symbol at left, it means that * Material damage refers to damage or the unit must never be disassembled. other adverse effects caused with respect to the home and all its The symbol alerts the user to things that must be furnishings, as well to domestic animals or pets. carried out. The specific thing that must be done is indicated by the design contained within the circle. In the case of the symbol at left, it means that the power-cord plug must be unplugged from the outlet. VAROVÁNÍ Ověřte, že je napájecí kabel uzemněný Zapojte hlavní přívod tohoto modelu do zásuvky s ochranným uzemňovacím kolíkem. Chcete-li jednotku zcela vypnout, vytáhněte napájecí kabel ze zásuvky Jelikož i když je vypínač ve stavu Off, jednotka není zcela oddělena od zdroje napájení. Je-li potřeba úplně napájení vypnout, vypněte přístroj a vytáhněte kabel ze zásuvky. Z toho důvodu by měla být zásuvka, do které je přístroj zapojen, snadno dostupná. Zajistěte dostatek prostoru v místě instalace Jelikož tento přístroj za normálního provozu produkuje určité množství tepla, ověřte, že je kolem něj dostatek místa na odvětrávání, jak je ukázáno níže. Zepředu 30 cm (12 in.) nebo více 20 cm (8 in.) nebo více 5 cm (2 in.) nebo více 20 cm (8 in.) nebo více Ze strany 15 cm (6 in.) nebo více Přístroj nerozebírejte ani neupravujte sami Neprovádějte jakékoliv úpravy, pokud k tomu nejste přímo vyzváni v Uživatelském manuálu. Jinak riskujete poškození. Neopravujte ani nevyměňujte součástky vy sami Všechny opravy musí provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. ALWAYS OBSERVE THE FOLLOWING VAROVÁNÍ Přístroj nepoužívejte ani neukládejte v následujících typech míst, kde je teplotní extrém (tj. přímý sluneční svit v uzavřeném vozidle, blízko tepelných vodičů či umístění na ploše topného zařízení); nebo vlhko (např.: koupelny, umývárny či vlhké podlahy); nebo vystaven výparům nebo dýmu; popř. vliv slaného prostředí; nebo déšť; nebo prach či písek; nebo možnost silných otřesů a vibrací; nebo špatně větraná místnost. Nestavějte na nestabilní místo Jinak riskujete zranění a svalení nástroje. Zapojte napájecí kabel do zásuvky se správným napětím Přístroj zapojte do elektrické sítě toho typu, který je vyznačen na dolní stěně přístroje. Použijte jen dodaný napájecí kabel Používejte pouze přibalený napájecí kabel. Tento kabel nesmí být využit pro žádný jiný účel. Nezatěžujte napájecí kabel ani na něj nestavějte těžké předměty Jinak může dojít k požáru nebo elektrickému zkratu. Vyvarujte se vysoké hlasitosti Používání vysoké hlasitosti po delší dobu může způsobit ztrátu sluchu. Pokud zjistíte poškození sluchu či zvonění v uších, měli byste navštívit lékaře. VAROVÁNÍ Do nástroje nesmí zapadnout cizí objekty nebo být nalita tekutina, nestavějte na přístroj žádné nádoby s vodou Nepokládejte na něj nádoby s tekutinou (např. vázy). Zabraňte tomu, aby dovnitř zapadly cizí objekty (hořlavé předměty, mince, drátky) nebo tekutiny (voda, džus). Mohlo by dojít ke zkratu, závadě či poškození. Vypněte přístroj, pokud dojde k neobvyklému chování Ihned vypněte přístroj, vytáhněte přívodní kabel adaptéru ze sítě a kontaktujte servisní středisko, nejbližší Roland centrum nebo autorizovaného Roland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: napájecí kabel byl zničen; nebo se objeví kouř či zápach; nebo do něj zapadl nějaký předmět či byla nalita tekutina, nebo přístroj byl vystaven dešti, popř. jiné vlhkosti, nebo přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. Snažte se chránit děti před zraněním Vždy ověřte, zda je v blízkosti přítomen dospělý, v případě že přístroj používají děti. Nástroj nesmí upadnout ani utrpět silný náraz Mohlo by dojít k poškození. Nesdílejte zásuvku s větším počtem jiných zařízení Jinak riskujete přehřátí a požár. Nevyvážejte nástroj do zámoří Všechny opravy by měl provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Chlazení nesmí nic překážet, dbejte tedy na to, aby nebyla ventilační mřížka zakryta například novinami, ubrusem, závěsy, apod. Na přístroj nestavějte žádný otevřený oheň, např. hořící svíčku. Přístroj používejte v mírném podnebí. 2

3 DŮLEŽITÉ POKYNY UPOZORNĚNÍ Když odpojujete napájecí kabel, uchopte jej za zástrčku Chcete-li předejít poškození vodiče, vždy uchopte napájecí kabel za zástrčku, když jej odpojujete z přístroje nebo ze zásuvky. Pravidelně čistěte konektor napájecího kabelu Nahromadění prachu nebo cizích objektů mezi konektorem a zástrčkou může vést k požáru nebo elektrickému zkratu. V pravidelných intervalech proto konektor čistěte suchým hadříkem, vytřete prach a sejměte cizí objekty. Odpojte nástroj ze zásuvky, pokud nebude přístroj delší dobu používán V případě poruchy může dojít k požáru, ač je pravděpodobnost nízká. Nastavte napájecí kabel i ostatní kabely vždy tak, aby nemohlo dojít k ohnutí dříků v konektoru Ponecháte-li kabely ležet tak, aby po nich kolemjdoucí šlapali, může kabel vypadnout nebo se nástroj může svalit. UPOZORNĚNÍ Vyvarujte se stoupnutí na horní část přístroje nebo pokládání těžkých předmětů na zařízení Jinak riskujete zranění a svalení nástroje. Nikdy nezapojujte/ neodpojujte konektor napájení vlhkýma rukama Mohlo by dojít ke zranění elektrickým proudem. Nejprve odpojte kabely, chcete-li přístroj přenášet Před přesunem přístroje odpojte napájecí kabel ze zásuvky, stejně tak všechny ostatní kabely z externích zařízení. Před čištěním nástroje odpojte napájení ze zásuvky Pokud ponecháte zástrčku v síti, riskujete úraz elektrickým proudem. UPOZORNĚNÍ Pokud se blíží bouřka a blesky, odpojte napájecí kabel ze zásuvky Pokud ponecháte zásuvku v síti, riskujete úraz elektrickým proudem. Upozornění ohledně použití fantomového napájení Vždy vypněte fantomové napájení, pokud k přístroji připojujete jakékoliv jiné zařízení kromě kondenzátorového mikrofonu, který je potřebuje. Riskujete poškození zařízení, pokud například dynamický mikrofon, přístroje k audio přehrávání nebo jiná zařízení, která vyžadují jiný typ napájení, omylem připojíte k fantomovému napájení. Ujistěte se, že znáte specifika každého mikrofonu, který se chystáte připojit. (Tento přístroj umožňuje fantomové napájení: 48 V DC, 14 ma Max) Nikdy neodnímejte mřížku reproduktoru ani reproduktor Nikdy neodnímejte mřížku reproduktoru ani reproduktor, z jakéhokoliv důvodu. Reproduktor nesmí vyměňovat uživatel. Uvnitř jsou nechráněné části s vysokým napětím a hrozí úraz elektrickým proudem. DŮLEŽITÉ POKYNY Zdroj napájení Nezapojujte přístroj do stejného obvodu elektrické sítě, kterou využívají zařízení ovládaná spínačem nebo elektromotorem (jako lednička, pračka, mikrovlnná trouba nebo ventilace). Podle způsobu použití elektrických zařízení se může vyskytnout pokles napětí, který způsobí poškození nebo šum. Není-li možné použít jiný zdroj proudu, využijte alespoň filtr pro odrušení. Není-li možné použít jiný zdroj proudu, využijte alespoň filtr pro odrušení mezi přístrojem a elektrickou zásuvkou. Umístění Provoz nástroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velkým výkonovým trafem) může vykazovat brum. Tento problém odstraníte změnou směru umístění nástroje či jeho přemístěním od zdroje interference. Nástroj může rušit příjem rozhlasového či televizního vysílání. Nepoužívejte přístroj v blízkosti takových přijímačů. Během bezdrátové komunikace dalších zařízení (jako mobilních telefonů) může vzniknout jemný šum jednotky. Tento šum vzniká při zvonění i při rozhovoru. Pokud se vyskytne tento problém, je potřeba odstranit rušivá zařízení z blízkosti nástroje, nebo je vypnout. Rovněž nepoužívejte světelné zdroje, které jsou obvykle běžně poblíž nástroje (jako světlo u piana) nebo bodovky k osvětlení stále stejné plochy na povrchu nástroje po delší dobu. Příliš vysoká teplota může deformovat nebo změnit barvu povrchu nástroje. Pokud přenášíte přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapičky (kondenzované) vlhkosti uvnitř přístroje. V tomto stavu je použití přístroje riskantní. Proto, ještě před použitím přístroje, jej musíte nechat několik hodin přizpůsobit se prostředí, až se kondenzace vypaří. Nenalepujte nálepky, etikety, a cokoliv jiného na nástroj. Odstraňování zbytků může poškodit povrch nástroje. Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové nožky mohou změnit barvu či zanechat stopy. Na přístroj nestavějte žádné nádoby s tekutinou. Jestliže se jakákoliv tekutina vylije na povrch přístroje, důkladně ji vytřete jemným, suchým hadříkem. Údržba K čistění používejte pouze suchý, měkký hadřík, nebo lehce navlhčený. Celý povrch očistěte přiměřenou silou, hadřík posouvejte ve směru let dřeva. Tvrdé drhnutí na stejném místě může způsobit poškození. Nikdy nepoužívejte benzín, ředidla, alkohol či rozpouštědla jakéhokoliv druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Opravy a data Než přístroj pošlete na opravu, ověřte, že máte zálohovaná data, nebo si alespoň poznamenejte a sepište potřebné informace. Ačkoliv děláme vše pro to, aby vaše uložená data zůstala během oprav zachována, jsou případy, jako například fyzické poškození, kdy obnova uloženého obsahu není v žádném případě možná. Roland nepřijímá odpovědnost za obnovení uložených dat poté, co byla ztracena. Další upozornění Roland nepřijímá odpovědnost za obnovení uložených dat poté, co byla ztracena. Při práci s tlačítky, slidery nebo jinými kontrolery a konektory buďte opatrní. Hrubé zacházení může způsobit poškození přístroje. Během zapojení/ odpojení kabelů uchopte samotný konektor nikdy netahejte za kabel. Předejdete tak zkratům nebo poškození vnitřních prvků kabelu. Během normálního provozu bude přístroj vydávat slabé tepelné záření. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěžovali své sousedy. Nepoužívejte k propojení kabely, které mají vestavěný rezistor. Práva k duševnímu vlastnictví Z hlediska právního je zakázáno provádět audio nahrávky, video nahrávky, kopie či úpravy díla, chráněného třetí stranou (hudební dílo, video produkce, vysílání, živá představení, či jiná), v celku i po částech, a jejich distribuce, prodej, pronájem, představení či vysílání, bez svolení majitele autorských práv. Nepoužívejte přístroj v rozporu s autorskými právy třetí strany. Nebereme na sebe zodpovědnost za jakékoliv porušení autorských práv třetí strany, vzniklé použitím tohoto zařízení. Roland a BOSS jsou buď registrovanými ochrannými známkami nebo chráněnými značkami Roland Corporation ve Spojených Státech a/nebo jiných zemích. ASIO je registrovanou obchodní známkou Steinberg Media Technologies GmbH. Tento produkt obsahuje eparts integrovanou software platformu esol Co.,Ltd. eparts je obchodní známkou esol Co., Ltd. v Japonsku. Jména společností a produktů zmíněná v tomto dokumentu jsou obchodními značkami nebo registrovanými ochrannými známkami svých majitelů. 3

4 Čelní panel Kanál MIC (Horní řada) Kanál, do kterého připojíte mikrofon pro vokály. 1 Konektor MIC Sem zapojte mikrofon. * Přiřazení pinů konektoru MIC 7 Ovladač [DELAY/ECHO] Aplikuje Delay/ Echo na zvuk, který je na na vstupu MIC. Otočením ovladače nastavíte hloubku efektu. * Aktuální stav DELAY nebo ECHO závisí na pozici ovladače. 2: FÁZE 1: ZEM TIP: HOT RING: COLD SLEEVE: GND 3: NULA Hloubka DELAY Hloubka ECHO 2 Tlačítko [PAD] Využijete, pokud je úroveň na vstupu konektoru MIC příliš silná, nebo je zvuk zkreslený. Po stisku tlačítka je vstupní úroveň utlumena o 15 db, a tlačítko se rozsvítí zeleně. 3 Přepínač [PHANTOM] Zapíná fantomové napájení. Přepínač zapněte jen tehdy, používáte-li kondenzátorový mikrofon, který fantomové napájení vyžaduje. 4 Ovladač [VOLUME] Nastavení hlasitosti. 5 EQUALIZER Ovladač [BASS] Nastavuje úroveň zvuku basového pásma. Ovladač [MIDDLE] Nastavuje úroveň středového pásma. Ovladač [TREBLE] Nastavuje úroveň výškového pásma. 6 ANTI-FEEDBACK Tlačítko [PHASE] Pokud se objeví akustická zpětná vazba, nejprve stiskněte tlačítko [PHASE]. Přepnutí fáze pomůže potlačit akustickou zpětnou vazbu. Ovladač [NOTCH] Typ efektu DELAY Přidá zvuku efekt typu Echo. Vyrobí charakteristický prostorový efekt, podobný jednotce ECHO páskového echa. 8 Ovladač [REVERB] Nastavuje hloubku Reverbu. 9 HARMONY Umožňuje přidat přirozenou harmonii audio signálu na vstupu konektoru MIC. Ovladač [LEVEL] Nastavení hlasitosti harmonie. Tlačítko [ON] Zapíná/ vypíná HARMONY Tlačítko [TYPE] Výběr typu harmonie. Každým stiskem přepnete na další typ. Typ HIGH UNISON LOW Přidá harmonii nad výšku vokálu, který je na vstupu. Simuluje efekt Doubling, který vzniká, když zpěvák nahraje stejnou melodii podruhé, dodá to zvuku bohatost. Přidá harmonii pod výšku vokálu, který je na vstupu. * Můžete také zadat referenční výšku, když chcete přidat harmonii. Blíže viz Specifying the Harmony Reference Pitch (p. <PŘ>). 4 Jestliže zapnutí tlačítka [PHASE] nepomohlo, nastavte ovladač [NOTCH]. Jestliže se objeví akustická zpětná vazba, otočením ovladače [NOTCH] (frequency) najděte místo, ve kterém je zpětná vazba potlačena. Otočením ovladače doprava, je zpětná vazba potlačena na vyšší frekvenci; otočením doleva potlačíte zpětnou vazbu na nižší frekvenci.

5 Kanál GUITAR (Dolní řada) Tento kanál slouží k připojení kytary, např. elektro-akustické verze. 10 Konektor GUITAR Sem zapojte kytaru. Můžete použít libovolnou kytaru, vybavenou snímačem. 11 Tlačítko [PAD] Využijete, pokud je úroveň na vstupu konektoru GUITAR příliš silná. Po stisku tlačítka je vstupní úroveň utlumena o 10 db, a tlačítko se rozsvítí zeleně. 12 [ACOUSTIC RESONANCE] tlačítko Dodá přirozenou rezonanci zvuku akustické kytary. Nastavení se s každým stiskem tlačítka změní v následujícím pořadí. Tlačítko Zelené Oranžové Červené Nesvítí 13 Ovladač [VOLUME] Nastavení hlasitosti. 14 EQUALIZER Ovladač [BASS] Plný zvuk s podporou rezonance těla Jasný zvuk s podporou rezonance středů Třpytivý zvuk, dále rozšiřující pásmo výšek Off Nastavuje úroveň zvuku basového pásma. Ovladač [MIDDLE] Nastavuje úroveň středového pásma. Ovladač [TREBLE] Nastavuje úroveň výškového pásma. 15 ANTI-FEEDBACK Tlačítko [PHASE] Pokud se objeví akustická zpětná vazba, nejprve stiskněte tlačítko [PHASE]. Přepnutí fáze pomůže potlačit akustickou zpětnou vazbu. Ovladač [NOTCH] Jestliže zapnutí tlačítka [PHASE] nepomohlo, nastavte ovladač [NOTCH]. Jestliže se objeví akustická zpětná vazba, otočením ovladače [NOTCH] (frequency) najděte místo, ve kterém je zpětná vazba potlačena. Otočením ovladače doprava, je zpětná vazba potlačena na vyšší frekvenci; otočením doleva potlačíte zpětnou vazbu na nižší frekvenci. 16 Ovladač [CHORUS] Chorus se neaplikuje na zvuk, který se objeví na vstupu GUITAR. Otočením ovladače nastavíte hloubku efektu. * Aktuální stav TYPE1 i TYPE2 závisí na pozici ovladače. Hloubka TYPE1 Typ Efekt TYPE1 Chorus s přirozenou modulací. TYPE2 Chorus se zvýrazněnou modulací. 17 Ovladač [REVERB] Nastavuje hloubku Reverbu. 18 LOOPER Hloubka TYPE2 Můžete nahrát až 40 sekund (MONO) své hry a tento záznam pak přehrát kdykoliv znovu. Můžete přidávat další vrstvy záznamů, během hraní (overdubbing). Tak si vytvoříte v reálném čase doprovod přímo během hry. * Více o tom, jak ovládat Looper, viz Using the Looper (p. 9). Tlačítko [LOOPER] Přepíná nahrávání, smyčkové přehrávání a overdubbing. Tlačítko [STOP] Zastaví přehrávání nebo nahrávání. Indikátor REC/PLAY/OVERDUB Udává status smyčky. Ovládací prvky společné pro oba kanály 19 Tlačítko [TWEETER ATT] Aplikuje filtr pro oblast vysokých frekvencí, a tím zvuk změkčí. Je-li zde ON, tlačítko se rozsvítí zeleně. Vyplatí se, když chcete, aby struny zněly měkčeji a přirozeněji. 20 Tlačítko [MUTE] Zvuk můžete umlčet, i když je přístroj zapnutý. Umlčení nemění nastavení hlasitosti ani jiných parametrů, což oceníte při odchodu z jeviště, např. na přestávku mezi sadami při živém hraní. * Zvuk konektoru PHONES/REC OUT není umlčený. * Zvuk z konektoru AUX, který jde na výstup konektorů DI/LINE OUT, není umlčený. 21 Vypínač [POWER] Zapíná/ vypíná Acoustic Singer. 22 Ovladač [MASTER] Nastavuje celkovou hlasitost. 5

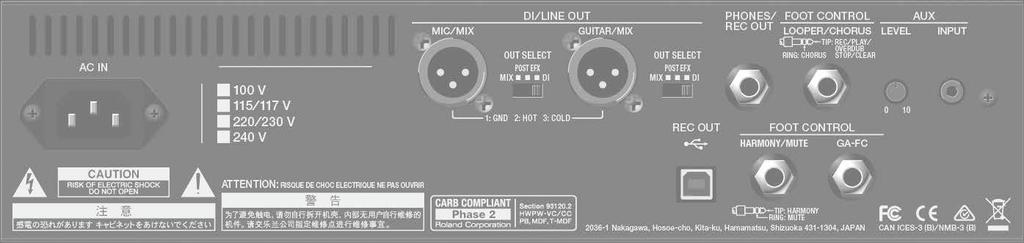

6 Zadní panel * Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. 1 Konektor AC IN Sem zapojte přibalený napájecí kabel. * Používejte výhradně napájecí kabel přiložený k přístroji. 2 DI/LINE OUT Tento konektor zapojte do PA nebo rekordéru. Využijete jej v souvislosti s externím PA systémem, nebo k nahrávání hry z přímého linkového vstupu, při monitorování zvuku v reproboxu. Hlasitost na výstupu nastavíte ovladačem [VOLUME]. Konektor MIC/MIX U tohoto konektoru platí, že audio signál na vstupu z MIC může jít na výstup samostatně, anebo smíchaný s audio signálem na vstupu z GUITAR. Konektor GUITAR/MIX 4 Pro nahrávání zvuku Acoustic Singer do počítače můžete použít běžně dostupný USB 2.0 kabel. Před tím, než připojíte jednotku k počítači, je třeba nainstalovat USB ovladač. Stáhnete si jej z webové stránky BOSS. Detaily najdete v souboru Readme.htm, který je součástí stažených souborů. U tohoto konektoru platí, že audio signál na vstupu z GUITAR může jít na výstup samostatně, anebo smíchaný s audio signálem na vstupu z MIC. * Přiřazení pinů v konektorech MIC/MIX a GUITAR/MIX 1: ZEM 2: FÁZE Přepínač [OUT SELECT] 3: NULA Určení výstupu do konektorů MIC/MIX a GUITAR/MIX Nastavení MIX POST EFX DI Vstupní signály z konektorů MIC a GUITAR procházejí efekty na příslušném kanálu a před výstupem jsou smíchány. Vstupní signál z konektoru AUX je rovněž přimíchán a jde na výstup. Vstupní signály z konektorů MIC a GUITAR procházejí efekty na příslušném kanálu, a na výstup pak jdou nezávisle na zvuku z konektorů MIC/MIX a GUITAR/MIX. Vstupní signály z konektorů MIC a GUITAR neprocházejí efekty na příslušném kanálu, ale na výstup jdou nezávisle na zvuku z konektorů MIC/MIX a GUITAR/MIX. 3 Konektor PHONES/REC OUT Sem zapojíte sluchátka. Chcete-li nastavit hlasitost, použijte ovladač [VOLUME] vedle ovladače [MASTER]. * Jestliže sem zapojíte konektor, nepůjde z reproduktoru Acoustic Singer žádný zvuk. To je užitečné, když nechcete, aby speaker produkoval hlasitý zvuk, tedy například při cvičení v noci. 4 Konektor REC OUT O 6

7 5 FOOT CONTROL Jestliže zapojíte footswitch (nutno dokoupit: BOSS FS-6, FS-7, nebo FS-5U), můžete nohou ovládat operace LOOPER (p. 9) nebo zapnout/ vypnout CHORUS, HARMONY a MUTE. * Přiřazení pinů v konektorech LOOPER/CHORUS, HARMONY/MUTE a GA-FC. TIP RING SLEEVE (GND) Použití GA-FC Na každém kanálu můžete zapínat/ vypínat REVERB, DELAY/ECHO, HARMONY a MUTE. Nalepte si přiložené štítky na GA-FC. Zadní panel Stereo 1/4 typu phone Stereo 1/4 typu phone nebo FS-6 FS-7 KROUŽEK HROT HROT KROUŽEK Stereo 1/4 typu phone 1/4 typu phone x 2 nebo FS-5U KROUŽEK HROT Použití expression pedálů Zapojíte-li expression pedál (není součástí výbavy: Roland EV-5, BOSS FV-500L, BOSS FV-500H), využijete pedál ke změně hlasitosti na kytarovém kanálu, nebo k ovládání hlasitosti efektu HARMONY. * Používejte pouze určený expression pedál. Zapojením jiného expression pedálu riskujete poškození a/ nebo zničení nástroje. GA-FC Použijete-li konektor LOOPER/CHORUS Přepínač HROT LOOPER Ovládá funkci funkci LOOPER (p. 9). KROUŽEK CHORUS Zapíná/ vypíná funkci CHORUS (p. 5). Použijete-li konektor HARMONY/MUTE Přepínač HROT HARMONY Zapíná/ vypíná funkci HARMONY (p. 4). KROUŽEK MUTE Zapíná/ vypíná funkci MUTE (p. 5). Konektor GA-FC GA-FC (nutno dokoupit) můžete zapojit a zapínat/ vypínat následující. DELAY/ECHO a REVERB na kanálu Mic, CHORUS a REVERB na kanálu Guitar. HARMONY, MUTE Zapojení GA-FC Připojte stereo kabel do konektoru GA-FC. * Vždy používejte stereo kabel. Expression pedál Konektor GTR VOL. Nastavuje hlasitost kanálu Guitar. HARMONY LEV. Ovládá hlasitost HARMONY. Nastavení MINIMUM VOLUME expression pedálu Knobem [MINIMUM VOLUME] u expression pedálu můžete definovat hodnotu v poloze, kdy je pedál zcela zvednutý (nejnižší). 6 AUX Sem můžete připojit CD přehrávač, audio přehrávač, nebo elektronický hudební nástroj, a poslechnout si, jak zní s vaši hrou. Konektor INPUT Sem můžete připojit CD přehrávač, audio přehrávač, nebo elektronický hudební nástroj. Ovladač [LEVEL] Určuje hlasitost připojeného nástroje. Ovladač [MINIMUM VOLUME] GA-FC 7

8 Zapnutí/ Vypnutí * Jakmile máte vše správně zapojené (p. 6), dodržte následující postup při zapínání zařízení. Jestliže zapnete přístroje ve špatném pořadí, riskujete poškození nebo selhání zařízení. 1. Ověřte, že je ovladač [MASTER] na Acoustic Singer [a hlasitost zařízení, připojených do Acoustic Singer na Zapněte Acoustic Singer. * Než zapnete či vypnete přístroj, ověřte, že máte staženou hlasitost. I když hlasitost ztlumíte, je možné, že uslyšíte při zapínání a vypínání nástroje zvuk. Je to běžné, nejde o závadu. 3. Zapněte zařízení, zapojená do konektorů LINE OUT, PHONES a portu REC OUT. 4. Ovladače [VOLUME] a [MASTER] na každém kanálu slouží pro úpravu hlasitosti funkce Acoustic Singer. 5. Nastavte úroveň hlasitosti všech zařízení. Před vypnutím stáhněte hlasitost každého zařízení v systému, a poté je VYPNĚTE v opačném pořadí, než byla zapínána. * Potřebujete-li nástroj zcela vypnout, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Viz To completely turn off power to the unit, pull out the plug from the outlet (p. 2). Zadání referenčního tónu harmonie Nyní si povíme, jak zadat referenční výšku přidané harmonie. Tuto referenční výšku musíte nejprve sladit s kytarou nebo jiným doprovodným nástrojem. 1. Podržte déle tlačítko [TYPE]. Funkci Acoustic Singer najdete v režimu nastavení referenční výšky harmonie. 2. Po stisku tlačítka [TYPE] vyberte referenční výšku. S každým stiskem tlačítka budete cyklicky procházet následujícím nastavením, v pořadí 1 7. Indikátor 1 UNISON svítí 440 Hz (z výroby) 2 UNISON+HIGH svítí 441 Hz 3 UNISON+HIGH bliká 442 Hz 4 HIGH bliká 443 Hz 5 UNISON+LOW svítí 439 Hz 6 UNISON+LOW bliká 438 Hz 7 LOW bliká 437 Hz 3. Podržíte-li déle tlačítko [TYPE], ukončíte režim nastavení referenční výšky. * Toto nastavení zůstane uloženo, i když vypnete nástroj. Když zapnete přístroj a vstoupíte do režimu nastavení referenční výšky, zobrazí se aktuální hodnota (1 7, viz výše). 8

9 Použití Looperu Režim standby pro nahrávání Tlačítkem [LOOPER] vstoupíte do režimu standby pro nahrávání. Stop/Clear Chcete-li zastavit, stiskněte tlačítko [STOP]. Chcete-li vymazat frázi, podržte spínač [STOP] v zastaveném stavu na min. 2s. Nahrávání Jakmile přijde na vstup audio signál, nahrávání se spustí okamžitě. V místě, kde chcete spustit smyčku, stiskem tlačítka [LOOPER] přepnete na přehrávání. Přehrávání smyčky Přehrajte smyčku. Stiskem tlačítka [LOOPER] přepnete na nahrávání metodou Overdubbing. Overdubbing Nahráváte další vrstvy během přehrávání smyčky. Stiskem tlačítka [LOOPER] přepnete na přehrávání. Stav indikátoru REC/PLAY/OVERDUB Indikátor REC PLAY OVERDUB V režimu standby pro nahrávání bliká, během nahrávání svítí. Během přehrávání svítí. Při nahrávání metodou overdubbing svítí. Operace s Looperem s využitím footswitche Looper můžete ovládat také pomocí footswitche (nutno dokoupit: FS-5U, FS-6, FS-7). Jakmile zapojíte footswitch, nahrávání se nespustí, když přijde audio signál na vstup, ale až se stiskem špičky footswitche (TIP). Přehrávání a overdubbing funguje stejně, jako když použijete tlačítko [LOOP]. Pokud stisknete špičku footswitche (TIP) 2x/s, Looper se zastaví. Pokud podržíte špičku footswitche (TIP) po dobu 2s nebo déle, vymažete frázi. 9

10 Hlavní specifikace BOSS Acoustic Singer Pro: Akustický zesilovač BOSS Acoustic Singer Live: Akustický zesilovač Acoustic Singer Live Acoustic Singer Pro Stanovený výstupní výkon 60 W (Woofer: 50 W, Tweeter: 10 W) 120 W (Woofer: 100 W, Tweeter: 20 W) Nominální vstupní úroveň MIC INPUT: -33 dbu (2,5 kω) GUITAR INPUT: -10 dbu (5 MΩ) AUX INPUT: -8 dbu (10 kω) Reproduktor 16 cm (6.5") Woofer x 1, 2.5 cm (1") 20 cm (8") Woofer x 1, 2.5 cm (1") Dome Tweeter x 1 Dome Tweeter x 1 Konektor MIC: Kombo typ (XLR, 1/4" TRS typu phone) Konektor GUITAR: 1/4" typu phone Konektor AUX IN: Stereo mini typu phone Konektor PHONES/REC OUT: Stereo 1/4" typu phone Konektor DI/LINE OUT MIC/MIX: Typ XLR Konektory Konektor DI/LINE OUT GUITAR/MIX: Typ XLR Konektor FOOT CONTROL LOOPER/CHORUS: 1/4 TRS typu phone Konektor FOOT CONTROL HARMONY/MUTE: 1/4 TRS typu phone Konektor GA-FC: 1/4 TRS typu phone USB port: typ USB B Konektor AC IN Spotřeba 40 W 50 W Rozměry 367 (Š) x 274 (H) x 314 (V) mm 14-1/2 (W) x 10-13/16 (D) x 12-3/8 (H) inches 417 (Š) x 330 (H) x 358 (V) mm 16-7/16 (W) x 13 (D) x 14-1/8 (H) inches Hmotnost 10,5 kg 14,5 kg 23 lbs 3 oz 32 lbs 0 oz Uživatelský manuál Příslušenství Napájecí kabel GA-FC nálepka * 0 dbu = Vrms * Tento dokument objasňuje specifikace produktu v době, kdy byl vydán. Nejnovější informace, viz webovou stránku Roland. 10
