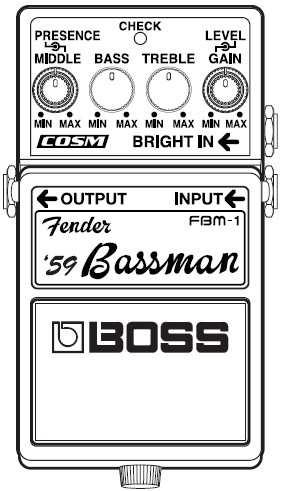

1 Uživatelský manuál AC DC AC & BATTERY POWERED FET

2 Děkujeme a blahopřejeme za váš výběr přístroje BOSS FBM-1 Bassman. Než přistoupíte k práci, pečlivě si přečtěte sekce nazvané: BEZPEČNÉ POUŽÍVÁNÍ PŘÍSTROJE a DŮLEŽITÉ POZNÁMKY (oddělený leták). Tyto sekce podávají důležité informace ohledně správného zacházení s přístrojem. Navíc, pokud si chcete být jisti, že jste vyčerpali veškeré informace o plné funkčnosti nového přístroje, měli byste tento tento manuál přečíst celý. Manuál by měl být dobře uložen a nablízku, ke snadnému nahlédnutí. COSM (Composite Object Sound Modeling) Composite Object Sound Modeling neboli COSM jako zkratka je inovativní a moderní technologie Roland, využívaná k digitálnímu modelování zvuku klasických hudebních nástrojů a efektů. Analyzuje mnoho faktorů, utvářejících výsledný originální zvuk, jako elektrické a fyzikální charakteristiky originálu a z nich vyhodnocuje digitální model, který reprodukuje stejný zvuk. Baterie jsou dodávány s přístrojem. Životnost baterie může být omezena, proto mějte na vědomí, že je zde jen pro první otestování. Copyright 2007 BOSS CORPORATION Veškerá práva vyhrazena. Žádná část této publikace nesmí být použita v jakékoliv podobě, bez výslovného písemného povolení společnosti Boss, Czech Republic Distributor, s.r.o. 2

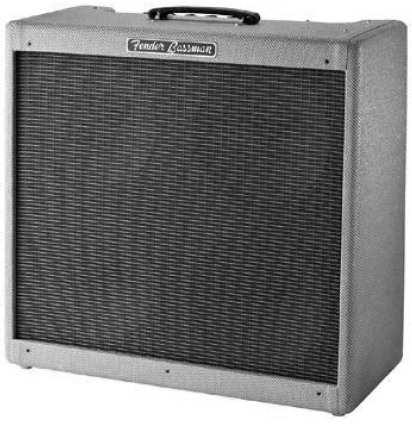

3 Hlavní vlastnosti Využívá COSM technologii k modelování zvuku komba Fender BASSMAN. Usnadňuje majiteli využívat zvuk vintage Fender komba pouhým zapojením FBM-1 do běžného kytarového komba. Nabízí vstup BRIGHT, který najdete i u komba BASSMAN. Fender BASSMAN fig.bassman.eps V r. 1951, Fender uvedl první komerčně úspěšnou elektrickou baskytaru Precision Bass. Kombo, vyvinuté spolu s ní, pojmenoval BASSMAN. Původně bylo zamýšleno pro výhradní použití s baskytarou, bohatý a hutný zvuk klasické verze Narrow Panel se čtyřmi vstupy, se však velmi rychle zažilo mezi kytaristy, hrajícími blues, rock, country, atd. Ještě v r jste mohli BASSMAN nalézt při plné práci, jak při živém hraní, tak ve studiích celého světa. Mezi několika modely řady BASSMAN, byl model 1959 zvláště vyhlášený a jeho obvody měly významný vliv na design komb tehdejších výrobců. Pro řadu z nich je BASSMAN matkou všech komb! 3

4 Popis panelů 1. Jack AC Adaptor Připojení AC Adaptéru (volitelného, řady BOSS PSA). S AC Adaptérem můžete hrát, aniž byste museli pamatovat na to, kolik energie baterie je již spotřebováno. * Použijte jen určený AC adaptér (řady PSA) a zajistěte, aby napětí, uvedené na přístroji, odpovídalo napětí ve vaší síti. Jiné AC adaptéry mohou mít různou polaritu, nebo být upraveny pro jiné napětí, takže jejich použití může způsobit zničení, znehodnocení nebo elektrický šok. * Zasunete-li AC adaptér a přístroj je zapnutý, půjde napájení z AC adaptéru. * Pokud jsou baterie zasunuty a je zapojen i AC adaptér, pak přístroj bude pracovat bez přerušení i při výpadku napětí (např. nechtěném vytažení přívodní šňůry). 4

5 Popis panelu 2. Indikátor CHECK Tento indikátor zobrazuje, zda je efekt za/vypnutý a současně informuje o stavu baterie. Indikátor se rozsvítí, pokud je efekt zapnutý. * Jestliže přístroj pracuje na baterii a indikátor CHECK pohasíná nebo zhasne úplně při pokusu o zapnutí efektu, je baterie téměř vybitá a musíte ji vyměnit. * Instrukce o výměně baterie viz Výměna baterie na str. 12. * Indikátor CHECK informuje, zda je efekt aplikován, nebo není. Tato informace však neznamená, že je efekt zapnutý nebo ne. 3. Jack OUTPUT Tento výstupní jack využijete k zapojení do kytarového komba a dalších efektových procesorů. 4. Pedálový spínač Za/vypíná efekt. 5. Vodící šroub Je-li šroub uvolněný, pedál se otevře a můžete vyměnit baterii. Instrukce o výměně baterie viz Výměna baterie na str Jacky INPUT, BRIGHT IN Tyto jacky slouží k připojení k výstupu elektrické kytary nebo jiného nástroje či do efektového procesoru. Pomocí jacku BRIGHT IN zvýrazníte rozsah výšek. * Tyto jacky současně fungují pro napájení. Efekt se zapne, jakmile do jacku INPUT zasunete kabel; vypne se, jakmile jej vysunete. Jestliže nepoužíváte přístroj, odpojte kabel z jacku INPUT/ BRIGHT IN. * INPUT je zablokován, pokud využíváte jack BRIGHT IN. 5

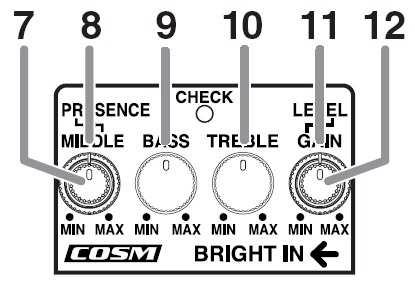

6 Popis panelu 7. PRESENCE Knob Nastavuje kvalitu zvuku ultra vysokofrekvenčního rozsahu. 8. Knob MIDDLE Tímto knobem ovládáte zvuk efektu na středních frekvencích. 9. Knob BASS Tímto knobem ovládáte zvuk efektu na nízkých frekvencích. 10. Knob TREBLE Tímto knobem ovládáte zvuk efektu na vyšších frekvencích. 11. Knob LEVEL Nastavuje hlasitost zvuku efektu. * Na výstupu není žádný zvuk, je-li tento knob stažen zcela doleva. 12. Knob GAIN Nastavuje hodnotu zkreslení a úroveň hlasitosti. Otočením doprava zvýrazníte zkreslení a zvýšíte hlasitost. 6

7 Zapojení * Zasunutím konektoru do jacku INPUT nebo BRIGHT IN zapnete přístroj. * Zvyšte hlasitost zesilovače až po zapnutí všech připojených zařízení. * Doporučujeme použití AC adaptéru, jelikož spotřeba energie je poměrně vysoká. Pokud však potřebujete použít baterie, volte jen alkalický typ. * Abyste předešli poškození nebo zničení reproduktorů nebo zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Pokud jsou baterie zasunuty a je zapojen i AC adaptér, pak přístroj bude pracovat bez přerušení i při výpadku napětí (např. při nechtěném vytažení napěťové šňůry). * Některé propojovací kabely obsahují odpory. Použití těchto kabelů sníží hlasitost zvuku tak, že téměř nebo vůbec nebude slyšet. Informace o specifikaci kabelů vám podá jejich výrobce. * Jakmile dokončíte zapojení, zapněte všechna zařízení v daném pořadí. Zapojením ve špatném pořadí riskujete poškození a/nebo zničení reproduktorů nebo některých zařízení. Při zapnutí: Zapněte kombo jako poslední. Při vypnutí: Vypněte kombo jako první. * Vždy se ujistěte, že je hlasitost minimální, než zapnete přístroj. I když bude minimální, přesto uslyšíte určitý zvuk, je to normální, nejde o závadu. * Pracujete-li na baterie, indikátor CHECK ztmavne, pokud energie baterie dochází. V tom případě co nejdříve vyměňte baterii. 7

8 Zapojení Doporučená nastavení AC Adaptér řady Boss PSA (volitelný) Elektrická kytara Kytarové kombo (JC-120, apod.) 8 * Toto zařízení je vybaveno ochranou okruhu. Proto zabere určitou dobu, než začne pracovat normálně.

9 Zapojení Doporučené nastavení u Roland JC-120 Doporučené nastavení hlavy Vypínač Doporučené nastavení komba Fender Doporučujeme u připojeného komba použít čisté nastavení (bez zkreslení). Vypínač 9

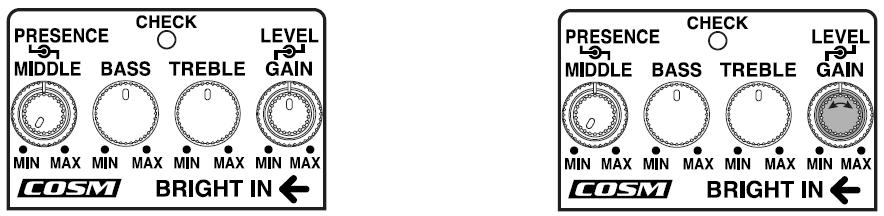

10 Práce s přístrojem 1. Po provedení potřebných propojení (str. 7, 8), nastavte knoby na panelu podle uvedených obrázků. 2. Stiskem pedálového spínače zapnete efekt. (Indikátor CHECK se rozsvítí, pokud je efekt zapnutý). 3. Nastavte gain (hodnotu zkreslení) knobem GAIN. * Nastavením obou knobů na extrémně vysokou hodnotu zvýšíte také celkový šum. 10

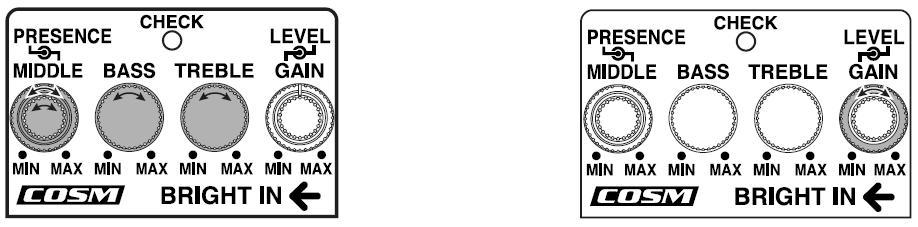

11 Práce s přístrojem 4. Upravte zvuk pomocí knobů BASS, MIDDLE, TREBLE a PRESENCE. 5. Nastavte hlasitost na výstupu knobem LEVEL. Obvykle nastavíte knob LEVEL tak, že není rozdíl v hlasitosti při zapnutí a vypnutí efektu. 11

12 Výměna baterie Jakmile indikátor začne tmavnout nebo již nesvítí, znamená to, že baterie je téměř vybitá a musíte ji vyměnit. Výměnu baterie proveďte dle následujícího postupu. * Doporučujeme použití AC adaptéru, jelikož spotřeba energie je poměrně vysoká. Pokud však potřebujete použít baterie, volte jen alkalický typ. 1. Podržte pedál a uvolněte vodící šroub, potom otevřete pedál směrem nahoru. * Při otevření pedálu můžete ponechat vodící šroub v pedálu. 2. Vyjměte vybitou baterii z úložného prostoru a sejměte kontakt baterie. 3. Zapojte kablík kontaktu na novou baterii a umístěte baterii do úložného prostoru. * Pečlivě zkontrolujte polaritu baterie (+ / ). 4. Opřete pružinu do opěrky na spodní straně víka pedálu, potom zavřete pedál. * Opatrně zasouvejte kablík baterie do pedálu, aby se nedostal mezi pružinu a okraj úložného prostoru. 5. Nakonec vložte vodící šroub do vodícího otvoru a pevně jej utáhněte. 12

13 Problémy a potíže Přístroj se nezapíná / CHECK indikátor nesvítí Je AC adaptér (řady PSA nutno dokoupit) zapojen správně? Zkontrolujte zapojení AC adaptéru (str. 7,8). * Nepoužívejte jiný AC adaptér, než ten, který je pro použití s FBM-1 doporučený. Není baterie slabá či vybitá? Vyměňte ji za novou (str. 12). * Přiložená baterie slouží k dočasnému použití, pro vyzkoušení funkčnosti přístroje. * Doporučujeme použití AC adaptéru, jelikož spotřeba energie je poměrně vysoká. Pokud však potřebujete použít baterie, volte jen alkalický typ. * Abyste snížili spotřebu energie baterie, určitě odpojte konektor zasunutý do jacku INPUT nebo BRIGHT IN, nebude-li přístroj používán (str. 5). Je kytara správně zapojena do jacku INPUT (nebo BRIGHT IN)? Zkontrolujte zapojení znovu (str. 7, 8). * Kabel musí být zapojen do jacku INPUT (nebo BRIGHT IN), aby byl efekt zapnutý. * Jestliže je kabel zapojený a přístroj není napájený (ať už z baterie nebo z AC adaptéru), indikátor CHECK nebude svítit, jestliže chcete efekt zapnout. Žádný zvuk/ příliš slabý zvuk Je nástroj správně zapojen do FBM-1? Zkontrolujte zapojení znovu (str. 7, 8). Není knob LEVEL příliš stažený? Čím více stáhnete knob LEVEL doleva, tím více snížíte hlasitost, je-li efekt zapnutý. Otočením knobu LEVEL doprava zvýšíte hlasitost. Není hlasitost připojeného komba nebo efektového procesoru stažena? Zkontrolujte nastavení připojeného zařízení. Není baterie slabá či vybitá? Vyměňte ji za novou (str. 12). 13

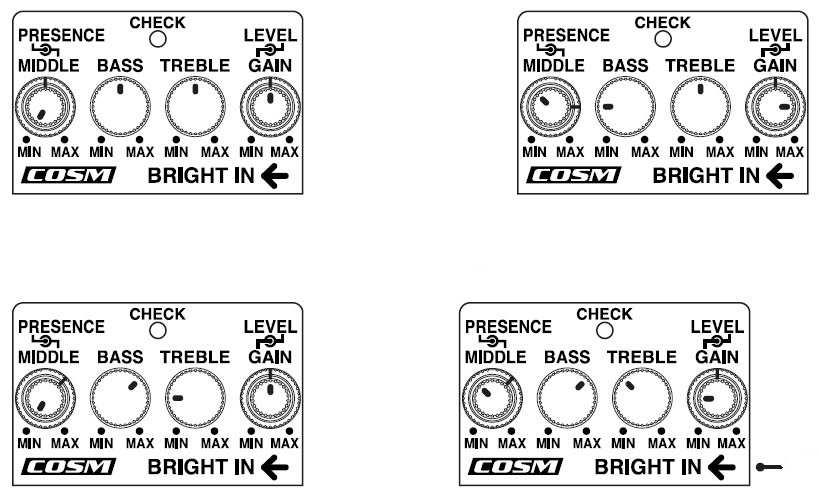

14 Příklady nastavení Standard Crunch Sound Hard Overdrive Sound Mild Crunch Sound Bright Clean Sound BRIGHT IN jack 14

15 Vlastní nastavení (Memo) 15

16 Nastavení Memo 16

17 Specifikace FBM-1: Bassman Nominální vstupní úroveň: dbu Vstupní impedance... 1 MΩ Nominální výstupní úroveň dbu Výstupní impedance:... 2,2 kω Doporučené zatížení: 10 kω nebo vyšší Ovládací prvky:... Pedálový spínač, knoby PRESENCE, MIDDLE, BASS, TREBLE, GAIN, LEVEL Indikátory:...CHECK indikátor (stavu za/vypnutí efektu, stavu baterie) Konektory:... jacky INPUT, BRIGHT IN, OUTPUT, jack AC adaptéru (DC 9 V) Zdroj napájení:... DC 9 V: suchý článek 6F22 (9 V) typu (karbonový)/ suchý článek 6LR61 (9 V) typu (alkalický) AC Adaptér (řady PSA: volitelný) Spotřeba: ma (DC 9 V) * Předpokládaná životnost baterie: Karbonová: 3 hodiny, Alkalická: 10 hodin Tyto hodnoty se mohou lišit podle aktuálního stavu při použití. Rozměry: (Š) x 129 (H) x 59 (V) mm 17

18 Specifikace Hmotnost: g (včetně baterií) Příslušenství... Uživatelský manuál, leták ( Bezpečné použití přístroje, Důležité poznámky a Informace ) suchý článek/9 V typu (6LR61) * Přiložená baterie slouží k dočasnému použití, pro vyzkoušení funkčnosti přístroje. Předpokládáme, že ji vyměníte za alkalickou. Volitelně... AC Adaptér (řady PSA) * 0 dbu = Vrms * Vzhledem k vývoji produktu může být specifikace a/nebo obsah balení změněn bez upozornění. * Fender a BASSMAN jsou obch. známkami FMIC. Veškerá práva vyhrazena. * Jména dalších společností, produktů nebo standardů jsou známkami nebo ochrannými známkami jejich majitelů. V tomto manuále jsou tato jména využita pouze pro identifikaci zařízení, jejichž zvuk je simulován technologií COSM. Tento produkt odpovídá nařízení normy European Directive 89/336/EEC. Pro země EU 18
