Uživatelský manuál. Kytarový zesilovač. Nextone Stage. Nextone Artist. NEX-STAGE 40 W výstup, 30 cm (12 ) reproduktor

Transkript

1 Uživatelský manuál Kytarový zesilovač Nextone Stage NEX-STAGE 40 W výstup, 30 cm (12 ) reproduktor Nextone Artist NEX-ARTIST 80 W výstup, 30 cm (12 ) reproduktor

2 BEZPEČNÉ POUŽITÍ PŘÍSTROJE Před použitím přístroje si pečlivě přečtěte kapitoly, označené DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY (na vnitřní straně strany obálky), USING THE UNIT SAFELY (p. 2), a IMPORTANT NOTES (p. 3). Po přečtení si ponechejte dokumenty po ruce pro pozdější použití Roland Corporation About WARNING and CAUTION Notices About the Symbols The symbol alerts the user to important instructions or Used for instructions intended to alert the warnings.the specific meaning of the symbol is user to the risk of death or severe injury determined by the design contained within the triangle. In should the unit be used improperly. the case of the symbol at left, it is used for general cautions, warnings, or alerts to danger. Used for instructions intended to alert the user to the risk of injury or material The symbol alerts the user to items that must never be damage should the unit be used improperly. carried out (are forbidden). The specific thing that must not be done is indicated by the design contained within the circle. In the case of the symbol at left, it means that * Material damage refers to damage or the unit must never be disassembled. other adverse effects caused with respect to the home and all its The symbol alerts the user to things that must be furnishings, as well to domestic animals or pets. carried out. The specific thing that must be done is indicated by the design contained within the circle. In the case of the symbol at left, it means that the power-cord plug must be unplugged from the outlet. VAROVÁNÍ Ověřte, že je napájecí kabel uzemněný Zapojte hlavní přívod tohoto modelu do zásuvky s ochranným uzemňovacím kolíkem. Chcete-li jednotku zcela vypnout, vytáhněte napájecí kabel ze zásuvky Jelikož i když je vypínač ve stavu Off, jednotka není zcela oddělena od zdroje napájení. Je-li potřeba úplně napájení vypnout, vypněte přístroj a vytáhněte kabel ze zásuvky. Z toho důvodu by měla být zásuvka, do které je přístroj zapojen, snadno dostupná. Zajistěte dostatek prostoru v místě instalace Jelikož tento přístroj za normálního provozu produkuje určité množství tepla, ověřte, že je kolem něj dostatek místa na odvětrávání, jak vidíte níže. 20 cm (8 in.) Zepředu 30 cm (12 in.) 5 cm (2 in.) 20 cm (8 in.) Přístroj nerozebírejte ani neupravujte sami Neprovádějte jakékoliv úpravy, pokud k tomu nejste přímo vyzváni v Uživatelském manuálu. Jinak riskujete poškození. Ze strany 15 cm (6 in.) Neopravujte ani nevyměňujte součástky vy sami Všechny opravy musí provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. ALWAYS OBSERVE THE FOLLOWING VAROVÁNÍ Přístroj nepoužívejte ani neukládejte v následujících typech míst, kde je teplotní extrém (tj. přímý sluneční svit v uzavřeném vozidle, blízko tepelných vodičů či umístění na ploše topného zařízení); nebo vlhko (např.: koupelny, umývárny či vlhké podlahy); nebo vystaven výparům nebo dýmu; popř. vliv slaného prostředí; nebo déšť; nebo prach či písek; nebo možnost silných otřesů a vibrací; nebo špatně větraná místnost. Nestavějte na nestabilní místo Jinak riskujete zranění a překlopení přístroje. Zapojte napájecí kabel do zásuvky se správným napětím Přístroj zapojte do elektrické sítě pouze typu, který je vyznačen na zadním panelu přístroje. Použijte jen dodaný napájecí kabel Používejte pouze přibalený napájecí kabel. Tento kabel nesmí být využit pro žádný jiný účel. Nezatěžujte napájecí kabel ani na něj nestavějte těžké předměty Jinak může dojít k požáru nebo elektrickému zkratu. Vyvarujte se vysoké hlasitosti Používání vysoké hlasitosti po delší dobu může způsobit ztrátu sluchu. Pokud zjistíte poškození sluchu či zvonění v uších, měli byste navštívit lékaře. VAROVÁNÍ Do přístroje nesmí zapadnout cizí objekty nebo být nalita tekutina, nestavějte na něj žádné nádoby s vodou Nepokládejte na něj nádoby s tekutinou (např. vázy). Zabraňte tomu, aby dovnitř zapadly cizí objekty (hořlavé předměty, mince, drátky) nebo tekutiny (voda, džus). Mohlo by dojít ke zkratu, závadě či poškození. Vypněte přístroj, pokud dojde k neobvyklému chování Ihned vypněte přístroj, vytáhněte přívodní kabel adaptéru ze sítě a kontaktujte servisní středisko, nejbližší Roland centrum nebo autorizovaného Roland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: napájecí kabel byl zničen; nebo se objeví kouř či zápach; nebo jestliže zapadl nějaký předmět či byla nalita tekutina do přístroje, nebo přístroj byl vystaven dešti, či jiné vlhkosti, nebo přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. Snažte se chránit děti před zraněním Vždy ověřte, zda je v blízkosti přítomen dospělý, v případě že přístroj používají děti. Přístroj nesmí upadnout ani utrpět silný náraz Mohlo by dojít k poškození. Nesdílejte zásuvku s větším počtem jiných zařízení Jinak riskujete přehřátí nebo požár. Nevyvážejte nástroj do zámoří Všechny opravy by měl provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Neblokujte otvory chlazení Zkontrolujte, jestli jsou otvory chlazení jednotky volné, nesmí být blokované novinami, ubrusem, záclonou, a podobnými předměty. Nestavějte na jednotku hořící předměty Nestavějte na jednotku hořící předmět (např. svíčku). Sledujte povětrnostní podmínky Přístroj používejte v mírném podnebí. 2

3 DŮLEŽITÉ POKYNY UPOZORNĚNÍ Když odpojujete napájecí kabel, uchopte jej za zástrčku Chcete-li předejít poškození vodiče, vždy uchopte napájecí kabel za zástrčku, když jej odpojujete z přístroje nebo ze zásuvky. Pravidelně čistěte konektor napájecího kabelu Nahromadění prachu nebo cizích objektů mezi konektorem a zástrčkou může vést k požáru nebo elektrickému zkratu. V pravidelných intervalech proto konektor čistěte suchým hadříkem, vytřete prach a sejměte cizí objekty. Odpojte napájení ze zásuvky, pokud nebude přístroj delší dobu používán V případě poruchy může dojít k požáru, ač je pravděpodobnost nízká. UPOZORNĚNÍ Nastavte napájecí kabel i ostatní kabely vždy tak, aby nemohlo dojít k ohnutí dříků v konektoru Ponecháte-li kabely ležet tak, aby po nich kolemjdoucí šlapali, může jednotka spadnout nebo překlopit. Vyvarujte se stoupnutí na horní část přístroje nebo pokládání těžkých předmětů na něj Jinak riskujete zranění a překlopení přístroje. Nikdy nezapojujte/ neodpojujte konektor napájení vlhkýma rukama Mohlo by dojít ke zranění elektrickým proudem. UPOZORNĚNÍ Nejprve odpojte kabely, chcete-li přístroj přenášet Před přesunem přístroje odpojte napájecí kabel ze zásuvky, stejně tak všechny ostatní kabely z externích zařízení. Před čištěním nástroje odpojte napájení ze zásuvky Pokud ponecháte zástrčku v síti, riskujete úraz elektrickým proudem. Pokud se blíží bouřka a blesky, odpojte napájecí kabel ze zásuvky Pokud ponecháte zásuvku v síti, riskujete úraz elektrickým proudem. DŮLEŽITÉ POKYNY Zdroj napájení Nezapojujte přístroj do stejného obvodu elektrické sítě, kterou využívají zařízení ovládaná spínačem nebo elektromotorem (jako lednička, pračka, mikrovlnná trouba nebo ventilace). Podle způsobu použití elektrických zařízení se může vyskytnout pokles napětí, který způsobí poškození nebo šum. Není-li možné použít jiné napájení, využijte alespoň filtr pro odrušení mezi přístrojem a elektrickou zásuvkou. Umístění Provoz nástroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velkým výkonovým trafem) může vykazovat brum. Tento problém odstraníte změnou směru umístění nástroje či jeho přemístěním od zdroje interference. Nástroj může rušit příjem rozhlasového či televizního vysílání. Nepoužívejte přístroj v blízkosti takových přijímačů. Během bezdrátové komunikace dalších zařízení (jako mobilních telefonů) může vzniknout jemný šum jednotky. Tento šum vzniká při zvonění i při rozhovoru. Pokud se vyskytne tento problém, je potřeba odstranit rušivá zařízení z blízkosti nástroje, nebo je vypnout. Pokud přenášíte přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapky (kondenzované) vlhkosti uvnitř přístroje. V tomto stavu je použití přístroje riskantní. Proto, ještě před použitím přístroje, jej musíte nechat několik hodin přizpůsobit se prostředí, až se kondenzace vypaří. Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové nožky mohou změnit barvu či zanechat stopy. Na přístroj nestavějte žádné nádoby s tekutinou. Jestliže se jakákoliv tekutina vylije na povrch přístroje, důkladně ji vytřete jemným, suchým hadříkem. Údržba Nikdy nepoužívejte benzín, ředidla, alkohol či rozpouštědla jakéhokoliv druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Opravy a data Než přístroj pošlete na opravu, ověřte, že máte zálohovaná data, nebo si alespoň poznamenejte a sepište potřebné informace. Ačkoliv děláme vše pro to, aby vaše uložená data zůstala během oprav zachována, jsou případy, jako například fyzické poškození, kdy obnova uloženého obsahu není v žádném případě možná. Společnost Roland nenese odpovědnost za obnovení uložených dat poté, co byla ztracena. Další upozornění Jakákoliv uložená data mohou být ztracena z důvodu selhání přístroje, nesprávné operace, atd. Chcete-li se chránit před jejich nenávratnou ztrátou, snažte se uložená data pravidelně zálohovat. Společnost Roland nenese odpovědnost za obnovení uložených dat poté, co byla ztracena. Při práci s tlačítky, tahovými ovladači a jinými ovládacími prvky a konektory buďte opatrní. Hrubé zacházení může způsobit poškození přístroje. Během zapojení/ odpojení kabelů uchopte samotný konektor nikdy netahejte za kabel. Předejdete tak zkratům nebo poškození vnitřních prvků kabelu. Během normálního provozu bude přístroj vydávat slabé tepelné záření. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěžovali své sousedy. Používejte pouze určený Expression pedál. Zapojením jiného Expression pedálu riskujete poškození a/ nebo zničení nástroje. Nepoužívejte k propojení kabely, které mají vestavěný rezistor. Práva k duševnímu vlastnictví Roland a BOSS jsou buď registrovanými ochrannými známkami nebo ochrannými značkami Roland Corporation ve Spojených Státech a/nebo jiných zemích. ASIO je registrovanou obchodní známkou Steinberg Media Technologies GmbH. Tento produkt obsahuje eparts integrovanou software platformu esol Co.,Ltd. eparts je obchodní známkou esol Co., Ltd. v Japonsku. Jména společností a produktů zmíněná v tomto dokumentu jsou obchodními značkami nebo registrovanými ochrannými známkami svých majitelů. 3

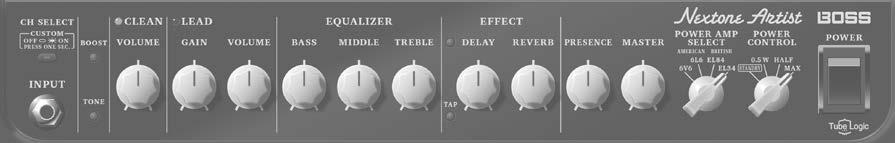

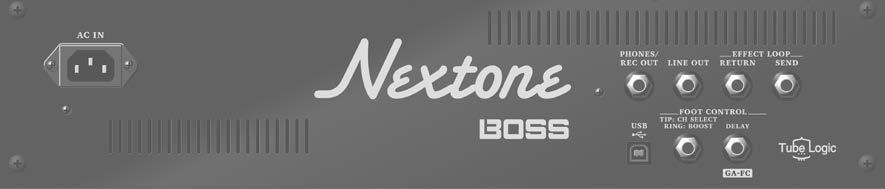

4 Popis panelů Horní panel Zadní panel/spodní panel Horní panel 1 Tlačítko [CH SELECT] Přepíná mezi kanály CLEAN a LEAD. Podržíte-li tlačítko přepínače na 2s a déle, ukončíte režim CUSTOM. * V režimu CUSTOM mode, lze provést nastavení zvuku pouze pomocí speciálního software. 2 Konektor INPUT Sem zapojte elektrickou kytaru. 3 Tlačítko [BOOST] Zvýší zesílení. Na kanálu CLEAN získáte příjemně nakřáplý zvuk. Na kanálu LEAD vyrobí radikální zkreslení. 4 Tlačítko [TONE] Na kanálu CLEAN, vyrobí u středů a vyšších frekvencí třpytivý, lehce drsnější zvuk. Na kanálu LEAD vyrobí hutný zvuk. 5 Kanál CLEAN Umožňuje tvořit širokou paletu zvuků z nezkresleného, čistého zvuku, s lehkým přebuzením. Ovladač [VOLUME] Nastavuje hlasitost Clean kanálu. 6 Kanál LEAD Ovladač [GAIN] Nastaví Gain (zesílení signálu) na kanálu LEAD. Zapnutím tlačítka [BOOST] zvýšíte Gain na kanálu LEAD. Otočením ovladače [GAIN] změníte nakřáplý zvuk na tvrdé zkreslení. Ovladač [VOLUME] 7 EQUALIZER Ovladač [BASS] Nastavuje úroveň zvuku basového pásma. Ovladač [MIDDLE] Nastavuje úroveň středového pásma. Ovladač [TREBLE] Nastavuje úroveň výškového pásma. 8 EFFECT Tlačítko [DELAY] Zapíná/ vypíná efekt DELAY. Ovladač [DELAY] Nastavuje hloubku efektu Delay. Tlačítko [TAP] Nastavuje dobu zpoždění. Stiskem tohoto tlačítka (2 a vícekrát) nastavíte dobu zpoždění odpovídající intervalu jednotlivých stisknutí. Ovladač [REVERB] Nastavuje intenzitu dozvuku (efekt Reverb). 9 Ovladač [PRESENCE] Přidá třpytivosti zvuku středo- a vysokofrekvenčního rozsahu. Má význam, pokud má být zvuk lépe definovaný. 10 Ovladač [MASTER] Nastavení celkové hlasitosti. 4 Nastavuje hlasitost kanálu LEAD.

5 Popis panelů 11 Přepínač [POWER AMP SELECT] Volí typ výkonového zesilovače. Díky technologii Tube Logic (p. 7), se aplikuje nastavení na každou lampu obvodu zesilovače, takže nejen výkonové lampy, ale také speaker kabinet funguje optimálně. Hodnota 6V6 6L6 EL84 EL34 Vysvětlení Americký typ zvuku, mírně zkreslený, i při nižší hlasitosti má svůj Drive, a specificky nakřáplý zvuk. Americký typ zvuku, vhodný pro Clean zvuk, působí solidně, má charakteristicky bohatý středofrekvenční rozsah. Využívá se také pro high-gain zesilovače u sestav typu Stack. Osobitý přebuzený zvuk s bohatými harmonickými. Britský typ zvuku, který má Drive i při slabším výstupu. Charakteristický svým hřejivým a hutným zvukem, s detailně členěným zkreslením. Vyšší Gain vede k britskému typu zvuku, který působí velmi dobře. Často se využívá pro zesilovače u sestav typu Stack. 12 Vypínač [POWER CONTROL] Umožňuje přepínat výstupní úroveň zesilovače podle místa, jak potřebujete. Volbou STANDBY můžete umlčet zvuk, i když je přístroj zapnutý. Umlčení nemění nastavení hlasitosti ani jiných parametrů, což oceníte při odchodu z jeviště, např. na přestávku mezi sadami, při živém hraní. 13 Vypínač [POWER] Zapíná/ vypíná Nextone. Zadní panel/dolní panel 14 Konektor AC IN Sem zapojte přibalený napájecí kabel. * Používejte výhradně napájecí kabel přiložený k přístroji. 15 Konektor PHONES/REC OUT Sem zapojíte sluchátka. Získáte stejně silný kytarový zvuk, jako kdybyste hráli přímo přes reproduktor. Chcete-li nastavit hlasitost, použijte ovladač [VOLUME] vedle ovladače [MASTER]. * Jestliže sem zapojíte konektor, nepůjde z reproduktoru Nextonežádný zvuk. To je užitečné, když nechcete, aby reprobox působil rušivě, například při cvičení v noci. 16 Konektor LINE OUT Tento konektor zapojte do PA nebo rekordéru. Získáte stejný zvuk silného kytarového zesilovače, jako kdybyste hráli přímo přes reproduktor. Rekordér, apod. 17 Konektory EFX LOOP SEND/RETURN Zde zapojte externí efektové zařízení (mono). Konektor SEND propojte do vstupu externího efektu, a výstup externího efektového zařízení do konektoru RETURN. 18 USB O port Pro nahrávání zvuku Nextone do počítače můžete použít běžně dostupný USB 2.0 kabel. Pro editaci interního nastavení můžete využít speciální software. Před tím, než připojíte jednotku k počítači, je třeba nainstalovat USB ovladač. Stáhnete si jej z webové stránky BOSS. Detaily najdete v souboru Readme.htm, který je součástí stažených souborů FOOT CONTROL Konektor CH SELECT/BOOST Jestliže zapojíte Footswitch (nutno dokoupit: FS-6, FS-7, nebo FS-5L), můžete zapínat/ vypínat BOOST, ale také přepínat kanály CLEAN a LEAD, nohou. Konektor DELAY/GA-FC Jestliže zapojíte Footswitch (nutno dokoupit: FS-6, FS-7, nebo FS-5L) můžete k zapínání/ vypínání DELAY použít nohu. K přepínání kanálů a zapínání/ vypínání efektů můžete použít také zakoupený GA-FC. 20 Konektor SPEAKER OUT Sem zapojíte reprobox. K připojení reproboxu použijte pouze kabel na to určený (kabel pro reproboxy). Nepoužívejte stíněné kabely, určené pro kytary. 55 Při odchodu z výroby je interní reproduktor připojený k 8Ω konektoru. Jestliže zapojíte kabel do konektoru 8Ω, nepůjde zvuk na výstupní konektory 16Ω (A/B). Chcete-li využít externí reprobox, odpojte interní reproduktor z 8Ω konektoru. 55 Chcete-li použít 8Ω konektor, musíte využít reprobox se vstupní impedancí 8Ω nebo vyšší. 55 V případě použití konektory 16Ω (A/B), musíte využít reprobox se vstupní impedancí 16Ω nebo vyšší. Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Využijete jej v souvislosti s externím PA systémem, nebo k nahrávání hry z přímého linkového vstupu, při monitorování zvuku v reproboxu Nextone. Hlasitost na výstupu nastavíte ovladačem VOLUME. Jelikož ovladač [MASTER] nemá vliv na výstup, můžete ovladač [MASTER] stáhnout, takže zvuk jde na výstupu do připojeného zařízení bez jakéhokoliv dalšího zvuku ze zesilovače samotného. 5

6 Popis panelů Zapojení nožního spínače Sem zapojte nožní spínač (BOSS FS-6, FS-7, nebo FS-5L) Zapojení GA-FC Připojte stereo kabel do konektoru GA-FC. * Vždy používejte stereo kabel. * Používejte vždy kabely, které neobsahují rezistory. Konektor CH SELECT/BOOST * Přiřazení pinů konektoru FOOT CONTROL TIP RING SLEEVE (GND) GA-FC Zadní panel Stereo 1/4 typu phone Stereo 1/4 typu phone Stereo 1/4 typu phone 1/4 typu phone x 2 Použití GA-FC Můžete přepínat kanály CLEAN a LEAD. Dále můžete přepínat BOOSTER, TONE, EFFECT LOOP (EFX LOOP), a zapínat/ vypínat DELAY. Nalepte si přiložené štítky na GA-FC. FS-6 nebo FS-7 nebo FS-5L KROUŽEK HROT KROUŽEK HROT KROUŽEK HROT Přepínač Vysvětlení HROT Přepíná CLEAN a LEAD. KROUŽEK Zapíná/ vypíná BOOST. * Nextone je kompatibilní i se spínači následujícího typu (FS-6, FS-7, FS-5L). Používáte-li FS-6 nebo FS-7, nastavte režim A a B na FS-5L (LATCH). Momentary typ Footswitche (např. FS-5U) nelze použít. Použití Expression pedálů Zapojíte-li Expression pedál (není součástí výbavy: Roland EV-5, BOSS FV-500L, BOSS FV-500H), můžete nohou měnit hlasitost. GA-FC Konektor DELAY Zapíná/ vypíná efekt DELAY. Zadní panel Expression pedál Konektor TAP/INPUT VOLUME Vysvětlení Určuje úroveň kytarového signálu na vstupu do předzesilovače. Nastavuje celkovou hlasitost. 1/4 typu phone,1/4 typu phone Nastavení MINIMUM VOLUME Expression pedálu Ovladačem [MINIMUM VOLUME] u Expression pedálu můžete definovat hodnotu v poloze, kdy je pedál zcela zvednutý (nejnižší). Ovladač [MINIMUM VOLUME] * Používejte pouze doporučený Expression pedál. Zapojením jiného Expression pedálu riskujete poškození a/ nebo zničení nástroje. 6

7 Popis panelů MEMO Pokud je nožní spínač (nutno dokoupit: FS-5U) zapojený na zadním panelu do konektoru TAP/INPUT, můžete jej využít pro nastavení doby zpoždění, stejně jako tlačítkem [TAP] (p. 4). 1/4 typu phone,1/4 typu phone Zapnutí/ vypnutí přístroje * Jakmile máte vše správně zapojené (p. 4 p. 6), dodržte následující postup při zapínání zařízení. Jestliže zapnete přístroje ve špatném pořadí, riskujete poškození nebo selhání zařízení. 1. Potom zapojte napájecí kabel do zásuvky. * Používejte výhradně napájecí kabel přiložený k přístroji. 2. Ověřte, že jsou ovladače [MASTER] na Nextonea hlasitosti u zařízení, připojených do Nextone, nastaveny na 0. * Před zapojením nástroje do konektoru INPUT u Nextone, nastavte ovladač [MASTER] na minimum (zcela doleva). 3. Zapněte Nextone. * Než zapnete či vypnete přístroj, ověřte, že máte staženou hlasitost. I když hlasitost ztlumíte, je možné, že uslyšíte při zapínání a vypínání nástroje zvuk. Je to v pořádku, nejde o závadu. 4. Zapněte zařízení zapojená do konektorů LINE OUT a PHONES/ REC OUT. 5. Nastavte úroveň hlasitosti všech zařízení. Před vypnutím stáhněte hlasitost každého zařízení v systému, a poté je VYPNĚTE v opačném pořadí, než byla zapínána. * Potřebujete-li nástroj zcela vypnout, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Viz To completely turn off power to the unit, pull out the plug from the outlet (p. 2). Tube Logic Hřejivý, úderný, responzivní, dynamický, elastický... toto jsou vlastnosti, kterými kytaristé popisují svůj příjemný zážitek při hraní na svůj oblíbený lampový zesilovač. Díky technologii Tube Logic společnosti Roland, lze tato slova aplikovat také na zvuk Nextone. Ze značné části vyvinutý ze zvuku první generace původních zesilovačů Nextone z 90. let, dnešní Tube Logic design přesně reprodukuje komplexní a vysoce interaktivní charakter klasických lamp a to ve skutečně pečlivém detailu, čímž vám poskytuje onen magický faktor, který učiní z kytarového zesilovače, který by byl za normálních okolností jednoduchým zvukovým systémem, skutečně dýchající a živý hudební nástroj. Skvělý feeling, citlivé ovládání zkreslení a hlasitosti, přirozený průběh, "rozkvět", znělosti tónu, správná jiskra, efekt poklesu (sag) napětí a mnohem více prakticky vše, co hráči na pečlivě vyladěných klasických lampových zesilovačích tak milují, je hojně zastoupeno také u Nextone. 7

8 Hlavní specifikace BOSS Nextone Stage: Kytarový zesilovač BOSS Nextone Artist: Kytarový zesilovač Nextone Stage Nextone Artist Stanovený výstupní výkon 40 W 80 W Nominální vstupní úroveň INPUT: -10dBu (1MΩ) RETURN IN: -10 dbu (100 kω) Reproduktor 30 cm (12") x 1 Ovládací prvky Tlačítko [CH SELECT] Tlačítko [BOOST] Tlačítko [TONE] <CLEAN> Ovladač [VOLUME] <LEAD> Ovladač [GAIN] Ovladač [VOLUME] <EQUALIZER> Ovladač [BASS] Ovladač [MIDDLE] Ovladač [TREBLE] <EFFECT> Tlačítko [DELAY] Tlačítko [TAP] Ovladač [DELAY] Ovladač [REVERB] Indikátory Ovladač [PRESENCE] Ovladač [MASTER] Přepínač [POWER AMP SELECT]: 6V6, 6L6, EL84, EL34 [POWER CONTROL] vypínač: STANDBY, 0.5 W, HALF, MAX Vypínač [POWER] CLEAN, LEAD CUSTOM MODE BOOST TONE DELAY TAP Nextone Stage Nextone Artist Konektor INPUT: 1/4" typu phone Konektor REC OUT/PHONES: Stereo 1/4" typu phone Konektor SEND: 1/4" typu phone Konektor RETURN: 1/4" typu phone Konektor LINE OUT: 1/4" typu phone Konektor SPEAKER OUT 16Ω A: 1/4" typu phone Konektory Konektor SPEAKER OUT 16Ω B: 1/4" typu phone Konektor SPEAKER OUT 8Ω: 1/4" typu phone Konektor CH SELECT/BOOST: 1/4 TRS typu phone Konektor DELAY/GA-FC: 1/4 TRS typu phone USB O port: typ USB B Konektor AC IN Spotřeba 37 W 77 W Rozměry Hmotnost Příslušenství 492 (Š) x 248 (H) x 427 (V) mm 19-3/8 (W) x 9-13/16 (D) x 16-13/16 (H) inches 13,4 kg 29 lbs 9 oz Uživatelský manuál Napájecí kabel GA-FC nálepka 572 (Š) x 248 (H) x 475 (V) mm 22-9/16 (W) x 9-13/16 (D) x 18-3/4 (H) inches 16,2 kg 35 lbs 12 oz Nožní spínač: BOSS FS-5L, BOSS FS-6, BOSS FS-7 Volitelné Expression pedál: Roland EV-5, BOSS FV-500L, BOSS FV-500H (nutno dokoupit) GA FOOT CONTROLLER (GA-FC) * 0 dbu = Vrms * Tento dokument objasňuje specifikace produktu v době, kdy byl vydán. Nejnovější informace najdete na webové stránce Roland. 8
