KC-80 a KC-200 jsou stereo klávesová komba s vysokou kvalitou zvuku, a vhodná pro různé zdroje zvuku, jako jsou klávesy a zvukové moduly.

Transkript

1 KC-80 Uživatelský manuál Klávesové kombo KC-80 KC-200 KC-200 Hlavní vlastnosti KC-80 a KC-200 jsou stereo klávesová komba s vysokou kvalitou zvuku, a vhodná pro různé zdroje zvuku, jako jsou klávesy a zvukové moduly. Mají dvoupásmový stereo design, se širokopásmovým reproduktorem a tweeterem. Reproduktor Výstup KC cm 50 W KC cm 100 W Ve vstupní sekci najdete mix (KC-80: tři kanály, KC-200: čtyři kanály). CH1 navíc obsahuje XLR konektor, který podporuje mikrofonní vstup. CH4 u KC-200 je vybaven monitorovacím kanálem, který se hodí pro stage monitoring. K dispozici je výstup SUB OUT. Pokud zapojíte do tohoto konektoru aktivní subwoofer, získáte hutnější nízkofrekvenční rozsah. Jsou zde také dva typy konektoru AUX IN (RCA phono a stereo mini), kvůli snadnému připojení audio přehrávače či jiného zdroje. 2band ekvalizér usnadňuje nastavení charakteru zvuku. Připevnění na speaker stojan usnadňuje využití jako monitoru nebo menšího PA. Sluchátkový konektor slouží k monitorování v nočních hodinách, apod.

2 BEZPEČNÉ POUŽITÍ PŘÍSTROJE Před použitím přístroje si pečlivě přečtěte kapitoly, označené DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY (na vnitřní straně strany obálky), USING THE UNIT SAFELY (p. 2), a IMPORTANT NOTES (p. 3). Po přečtení si ponechejte dokumenty po ruce pro pozdější použití. Copyright 2017 ROLAND CORPORATION About WARNING and CAUTION Notices About the Symbols The symbol alerts the user to important instructions or Used for instructions intended to alert the warnings.the specific meaning of the symbol is user to the risk of death or severe injury determined by the design contained within the triangle. In should the unit be used improperly. the case of the symbol at left, it is used for general cautions, warnings, or alerts to danger. Used for instructions intended to alert the user to the risk of injury or material The symbol alerts the user to items that must never be damage should the unit be used improperly. carried out (are forbidden). The specific thing that must not be done is indicated by the design contained within the circle. In the case of the symbol at left, it means that * Material damage refers to damage or the unit must never be disassembled. other adverse effects caused with respect to the home and all its The symbol alerts the user to things that must be furnishings, as well to domestic animals or pets. carried out. The specific thing that must be done is indicated by the design contained within the circle. In the case of the symbol at left, it means that the power-cord plug must be unplugged from the outlet. ALWAYS OBSERVE THE FOLLOWING VAROVÁNÍ Vypněte přístroj, pokud dojde k neobvyklému chování Ihned vypněte přístroj, vytáhněte přívodní kabel adaptéru ze sítě a kontaktujte servisní středisko, nejbližší Roland centrum nebo autorizovaného Roland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: napájecí kabel byl zničen; nebo se objeví kouř či zápach; nebo jestliže zapadl nějaký předmět či byla nalita tekutina do přístroje, nebo přístroj byl vystaven dešti, či jiné vlhkosti, nebo přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. VAROVÁNÍ Ověřte, že je napájecí kabel uzemněný Zapojte hlavní přívod tohoto modelu do zásuvky s ochranným uzemňovacím kolíkem. Chcete-li jednotku zcela vypnout, vytáhněte napájecí kabel ze zásuvky Jelikož i když je vypínač ve stavu Off, jednotka není zcela oddělena od zdroje napájení. Je-li potřeba úplně napájení vypnout, vypněte přístroj a vytáhněte kabel ze zásuvky. Z toho důvodu by měla být zásuvka, do které je přístroj zapojen, snadno dostupná. Zajistěte dostatek prostoru v místě instalace Jelikož tento přístroj za normálního provozu produkuje určité množství tepla, ověřte, že je kolem něj dostatek místa na odvětrávání, jak je ukázáno níže. 2 Zepředu 30 cm 20 cm 5 cm 20 cm Ze strany 15 cm Přístroj nerozebírejte ani neupravujte sami Neprovádějte jakékoliv úpravy, pokud k tomu nejste přímo vyzváni v Uživatelském manuálu. Jinak riskujete poškození. Neopravujte ani nevyměňujte součástky vy sami Všechny opravy musí provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. VAROVÁNÍ Přístroj nepoužívejte ani neukládejte v následujících typech míst, kde je teplotní extrém (tj. přímý sluneční svit v uzavřeném vozidle, blízkost tepelných vodičů či umístění na ploše topného zařízení); nebo vlhko (např.: koupelny, umývárny či vlhké podlahy); nebo vystaven výparům nebo dýmu; popř. vliv slaného prostředí; nebo déšť; nebo prach či písek; nebo možnost silných otřesů a vibrací; nebo špatně větraná místnost. Zapojte napájecí kabel do zásuvky se správným napětím Přístroj zapojte do elektrické sítě pouze typu, který je vyznačen na zadním panelu přístroje. Použijte jen dodaný napájecí kabel Používejte pouze přibalený napájecí kabel. Tento kabel nesmí být využit pro žádný jiný účel. Nezatěžujte napájecí kabel ani na něj nestavějte těžké předměty Jinak může dojít k požáru nebo elektrickému zkratu. Vyvarujte se vysoké hlasitosti Používání vysoké hlasitosti po delší dobu může způsobit ztrátu sluchu. Pokud zjistíte poškození sluchu či zvonění v uších, měli byste navštívit lékaře. Do nástroje nesmí zapadnout cizí objekty nebo být nalita tekutina, nestavějte na přístroj žádné nádoby s vodou Nepokládejte na něj nádoby s tekutinou (např. vázy). Zabraňte tomu, aby dovnitř zapadly cizí objekty (hořlavé předměty, mince, drátky) nebo tekutiny (voda, džus). Mohlo by dojít ke zkratu, závadě či poškození. Snažte se chránit děti před zraněním Vždy ověřte, zda je v blízkosti přítomen dospělý, v případě že přístroj používají děti. Nástroj nesmí upadnout ani utrpět silný náraz Mohlo by dojít k poškození. Nesdílejte zásuvku s větším počtem jiných zařízení Jinak riskujete přehřátí a požár. Nevyvážejte nástroj do zámoří Všechny opravy by měl provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Neblokujte otvory chlazení Zkontrolujte, jestli jsou otvory chlazení jednotky volné, nesmí být blokované novinami, ubrusem, záclonou, a podobnými předměty. Nestavějte na jednotku hořící předměty Nestavějte na jednotku hořící předmět (např. svíčku). Sledujte povětrnostní podmínky Přístroj používejte v mírném podnebí.

3 BEZPEČNÉ POUŽITÍ PŘÍSTROJE UPOZORNĚNÍ Když odpojujete napájecí kabel, uchopte jej za zástrčku Chcete-li předejít poškození vodiče, vždy uchopte napájecí kabel za zástrčku, když jej odpojujete z přístroje nebo ze zásuvky. Pravidelně čistěte konektor napájecího kabelu Nahromadění prachu nebo cizích objektů mezi konektorem a zástrčkou může vést k požáru nebo elektrickému zkratu. V pravidelných intervalech proto konektor čistěte suchým hadříkem, vytřete prach a sejměte cizí objekty. Odpojte nástroj ze zásuvky, pokud nebude přístroj delší dobu používán V případě poruchy může dojít k požáru, ač je pravděpodobnost nízká. Nastavte napájecí kabel i ostatní kabely vždy tak, aby nemohlo dojít k ohnutí dříků v konektoru Ponecháte-li kabely ležet tak, aby po nich kolemjdoucí šlapali, může kabel vypadnout nebo se nástroj může svalit. UPOZORNĚNÍ Vyvarujte se stoupnutí na horní část přístroje nebo pokládání těžkých předmětů na zařízení Jinak riskujete zranění a svalení nástroje. Nikdy nezapojujte/ neodpojujte konektor napájení vlhkýma rukama Mohlo by dojít ke zranění elektrickým proudem. Nejprve odpojte kabely, chcete-li přístroj přenášet Před přesunem přístroje odpojte napájecí kabel ze zásuvky, stejně tak všechny ostatní kabely z externích zařízení. Před čištěním nástroje odpojte napájení ze zásuvky Pokud ponecháte zástrčku v síti, riskujete úraz elektrickým proudem. Pokud se blíží bouřka a blesky, odpojte napájecí kabel ze zásuvky Pokud ponecháte zásuvku v síti, riskujete úraz elektrickým proudem. UPOZORNĚNÍ Nikdy neodnímejte mřížku reproduktoru ani reproduktor Nikdy neodnímejte mřížku reproduktoru ani reproduktor, z jakéhokoliv důvodu. Reproduktor nesmí vyměňovat uživatel. Uvnitř jsou nechráněné části s vysokým napětím a hrozí úraz elektrickým proudem. DŮLEŽITÉ POKYNY Zdroj napájení Nezapojujte přístroj do stejného obvodu elektrické sítě, kterou využívají zařízení ovládaná spínačem nebo elektromotorem (jako lednička, pračka, mikrovlnná trouba nebo ventilace). Podle způsobu použití elektrických zařízení se může vyskytnout pokles napětí, který způsobí poškození nebo šum. Není-li možné použít jiný zdroj proudu, využijte alespoň filtr pro odrušení. Není-li možné použít jiný zdroj proudu, využijte alespoň filtr pro odrušení mezi přístrojem a elektrickou zásuvkou. Umístění Provoz nástroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velkým výkonovým trafem) může vykazovat brum. Tento problém odstraníte změnou směru umístění nástroje či jeho přemístěním od zdroje interference. Během bezdrátové komunikace dalších zařízení (jako mobilních telefonů) může vzniknout jemný šum jednotky. Tento šum vzniká při zvonění i při rozhovoru. Pokud se vyskytne tento problém, je potřeba odstranit rušivá zařízení z blízkosti nástroje, nebo je vypnout. Rovněž nepoužívejte světelné zdroje, které jsou obvykle běžně poblíž nástroje (jako světlo u piana) nebo bodovky k osvětlení stále stejné plochy na povrchu nástroje po delší dobu. Příliš vysoká teplota může deformovat nebo změnit barvu povrchu nástroje. Pokud přenášíte přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapičky (kondenzované) vlhkosti uvnitř přístroje. V tomto stavu je použití přístroje riskantní. Proto, ještě před použitím přístroje, jej musíte nechat několik hodin přizpůsobit se prostředí, až se kondenzace vypaří. Nenalepujte nálepky, etikety, a cokoliv jiného na nástroj. Odstraňování zbytků může poškodit povrch nástroje. Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové nožky mohou změnit barvu či zanechat stopy. Na přístroj nestavějte žádné nádoby s tekutinou. Jestliže se jakákoliv tekutina vylije na povrch přístroje, důkladně ji vytřete jemným, suchým hadříkem. Údržba Nikdy nepoužívejte benzín, ředidla, alkohol či rozpouštědla jakéhokoliv druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Další upozornění Při práci s tlačítky, slidery nebo jinými kontrolery a konektory buďte opatrní. Hrubé zacházení může způsobit poškození přístroje. Během zapojení/ odpojení kabelů uchopte samotný konektor nikdy netahejte za kabel. Předejdete tak zkratům nebo poškození vnitřních prvků kabelu. Během normálního provozu bude přístroj vydávat slabé tepelné záření. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěžovali své sousedy. Nepoužívejte k propojení kabely, které mají vestavěný rezistor. Práva k duševnímu vlastnictví Roland je registrovaná obchodní známka nebo obchodní značka Roland Corporation v USA a/nebo v jiných zemích. Jména společností a produktů zmíněná v tomto dokumentu jsou obchodními značkami nebo registrovanými ochrannými známkami svých majitelů. 3

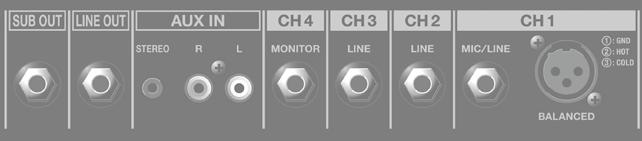

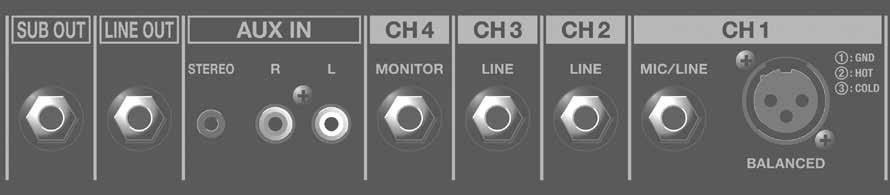

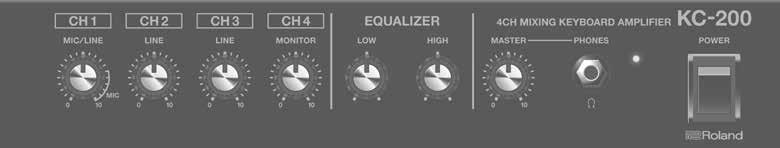

4 Popis panelů Horní panel * Na obrázku vidíte KC-200. Model KC-80 nemá ovladač CH4 (MONITOR) ani CH4: Konektor MONITOR Zadní panel Ovladače [CH1] [CH4] (model KC-80 má jen [CH1] [CH3]) Nastavte hlasitost zařízení, zapojených do konektorů kanálů CH1 (XLR, MIC/LINE), CH2/CH3 (LINE), a CH4 (MONITOR). 2 EQUALIZER Ovladač [LOW] Nastavuje úroveň zvuku basového pásma. Ovladač [HIGH] Nastavuje úroveň výškového pásma. 3 Ovladač [MASTER] Nastavuje celkovou hlasitost. Tento ovladač nemá vliv na výstup z konektorů SUB OUT. * Ovladač [MASTER] neovlivňuje výstup z konektorů LINE OUT. 4 Konektor PHONES Sem můžete připojit sluchátka. Chcete-li nastavit hlasitost, použijte ovladače [CH1] [CH4] a [MASTER]. * Jestliže do této zdířky zapojíte konektor, nepůjde z reproduktoru jednotky žádný zvuk. To je užitečné, když nechcete, aby speaker produkoval hlasitý zvuk, tedy například při cvičení v noci. 5 Vypínač [POWER] Zapíná/ vypíná přístroj. Je-li zapnutý, indikátor vlevo od vypínače svítí. 6 Konektory vstupu CH1 CH4 CH1: Konektory BALANCED, MIC/LINE CH1 je vybaven konektorem MIC/LINE typu phone, a symetrickým XLR BALANCED konektorem, který je vhodný pro připojení mikrofonu. Tento kanál podporuje úrovně v rozmezí vstupu od úrovně mikrofonu (-50 dbu) až po linkovou úroveň (-20 dbu) zdrojů, jako je zvukový modul. 2 ŽIVÝ 1 ZEM * Přiřazení pinů konektoru CH1 BALANCED CH2, CH3: Konektory LINE Použijte je pro připojení kláves, zvukových modulů a dalších zařízení. Přijímá signál linkové úrovně (-20 dbu). CH4: Konektor MONITOR (pouze KC-200) 3 NULA CH 4 je vyhrazen jako monitorovací kanál. Signál, který je na vstupu CH 4, nebude vyveden z výstupního konektoru, ale bude vysílán pouze z interního reproduktoru a ze sluchátek. KC-200 můžete použít pro zpětný odkaz z PA nebo jako monitor pro živé představení na pódiu či v jiném místě; je to snadný a pohodlný způsob, jak umožnit hráči nebo hráčům monitorovat zvuky rytmerů. Použijte je pro připojení keyboardů, zvukových modulů a dalších zařízení. Přijímá signál linkové úrovně (-20 dbu). 7 Konektory AUX IN (STEREO, R/L) Sem můžete zapojit audio přehrávač, elektronický hudební nástroj nebo podobný zdroj audio signálu, a v jeho doprovodu hrát. 8 Konektor LINE OUT Tyto konektory zapojte do mixu nebo rekordéru. Ovladače na čelním panelu nemají vliv na hlasitost nebo barvu zvuku na výstupu konektoru LINE OUT. 4

5 Popis panelů Ukázky zapojení Audio přehrávač Rytmer Klávesy, zvukový modul apod. Mikrofon Mix Aktivní subwoofer, atd. * Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. 9 Konektor SUB OUT Sem můžete zapojit aktivní subwoofer nebo externě napájený monitor. Pomocí ovladačů na čelním panelu nastavíte hlasitost a zvuk na výstupu konektoru SUB OUT. 10 Konektor AC IN Sem zapojte přibalený napájecí kabel. * Používejte výhradně napájecí kabel přiložený k přístroji. Zapnutí/ vypnutí přístroje 1. Pomocí ovladačů [CH1] [CH4] nastavíte vyvážení hlasitosti zařízení, připojených do vstupů CH1 CH4. Chcete-li nastavit hlasitost zařízení, zapojených do konektorů AUX IN, proveďte nastavení u připojeného zařízení. 2. Pomocí ovladačů [LOW] a [HIGH] upravíte zvuk podle potřeby. 3. Ovladačem [MASTER] nastavíte celkovou hlasitost. Jestliže je zvuk zkreslený, nastavte ovladače [CH1] [CH4] a [MASTER], nebo upravte ovladač Volume u zařízení, připojených do vstupů (CH1 CH4, AUX IN). * Jakmile máte vše správně zapojené, dodržte následující postup při zapínání zařízení. Jestliže zapnete přístroje ve špatném pořadí, riskujete poškození nebo selhání zařízení. 1. Ověřte, že je ovladač [MASTER] a hlasitost připojených zařízení na Zapněte všechna zařízení připojená do vstupních konektorů (CH1 CH4, AUX IN). 3. Zapněte jednotku. 4. Zapněte všechna zařízení připojená do výstupních konektorů (LINE OUT, SUB OUT, PHONES). 5. Nastavte úroveň hlasitosti všech zařízení. Před vypnutím stáhněte hlasitost každého zařízení v systému, a poté je vypněte v opačném pořadí, než byla zapínána. * Než zapnete či vypnete přístroj, ověřte, že máte staženou hlasitost. I když hlasitost ztlumíte, je možné, že uslyšíte při zapínání a vypínání nástroje zvuk. Je to běžné, nejde o závadu. * Potřebujete-li nástroj zcela vypnout, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Viz To completely turn off power to the unit, pull out the plug from the outlet (p. 2). Nastavení hlasitosti každého zařízení Abyste získali optimální zvuk jednotky při hraní, nastavte hlasitost podle návodu níže. 5

6 Použití speaker stojanu Používáte-li jednotku se stojanem ST-A95 (nutno dokoupit), nastavte jej na ideální výšku pro monitoring, popř. jako jednoduchý PA systém. Připevnění na stojan ST-A95 * Je nutné, aby při stavění jednotky na stojan byly min. dvě osoby, stejně jako při nastavování výšky speaker stojanu s připevněnou jednotkou. * Dejte si pozor, abyste si neskřípli prsty. VAROVÁNÍ KC-80 a KC-200 jsou upraveny speciálně pro použití v kombinaci s Roland speaker stojanem (ST-A95). Nepoužívejte k tomu žádný jiný stojan. Jak vidíte na obrázku níže, speaker stojan upravíte na výšku max. 140 cm, a nohy rozevřete na vzdálenost 98 cm. Zarážka Horní trubka Šroub pro nastavení výšky 140 cm nebo méně Stojan Šrouby stojanu 1. Uvolněte pojistný šroub stojanu a rozevřete jej. Po rozevření utáhněte šroub stojanu. * Jak vidíte na obrázku níže, rozevřete stojan tak, aby dole měl rozpětí 98 cm. Stojan nebude stabilní, jestliže dostatečně nerozevřete nohy. Průměr: 112 cm (44-1/8 ) 98 cm Nastavením výšky speaker stojanu na více než 140 cm, popř. rozpětí nohou na méně než 98 cm, může dojít k překlopení sestavy, a jejímu poškození nebo ke zranění. Jestliže používáte jednotku na stojanu, nestavějte ji na nestabilní či skloněné plochy. Musíte stojan umístit na stabilní a vodorovnou plochu. Kabely, připojené do jednotky musí mít dostatek volnosti, tak aby nezpůsobily nehodu, kdyby někdo právě procházel kolem. Chcete-li zabránit nehodě, způsobené pádem, nestavějte nic na horní plochu jednotky, namontované na speaker stojanu. Rozpětí nohou: 98 cm 2. Uvolněte pojistný šroub výšky a vytáhněte horní trubku výše. 3. Zasunutém zarážky do horní trubky získáte požadovanou výšku, až na maximálních 140 cm u tohoto stojanu. Zarážka * Chcete-li použít systém, musí být zarážku zasunuta. 4. Utáhněte šroub nastavení výšky. 5. Nasuňte jednotku na horní trubku. 6

7 KC-80 Blokové schéma KC-200 7

8 Hlavní specifikace Roland KC-80: 3KANÁLOVÉ KLÁVESOVÉ KOMBO S MIXEM Roland KC-200: 4KANÁLOVÉ KLÁVESOVÉ KOMBO S MIXEM Stanovený výstupní výkon Nominální úroveň na vstupu (1 khz) Nominální úroveň na výstupu (1kHz) Reproduktory Indikátor KC-80 KC W 100 W CH1 (MIC/LINE): dbu CH2 (LINE): -20 dbu CH3 (LINE): -20 dbu AUX IN (L, R, STEREO): -10 dbu LINE OUT: +4 dbu SUB OUT: +4 dbu Plný rozsah: 25 cm (10 ) x 1 Tweeter: x 1 Spotřeba CH1 (XLR typ, MIC/LINE): dbu CH2 (LINE): -20 dbu CH3 (LINE): -20 dbu CH4 (MONITOR): -20 dbu AUX IN (L, R, STEREO): -10 dbu Plný rozsah: 30 cm (12 ) x 1 Tweeter: x 1 Konektor CH1: Typ XLR Konektory Konektor CH1 (MIC/LINE): 1/4" typu phone Konektor CH2 (LINE): 1/4" typu phone Konektor CH3 (LINE): 1/4" typu phone Konektor AUX IN (L, R): RCA typu phono Konektor AUX IN (STEREO): Stereo mini typu phone Konektor LINE OUT: 1/4" typu phone Konektor SUB OUT: 1/4" typu phone Konektor PHONES: 1/4 TRS typu phone (mono výstup signálu) Konektor CH1 (MIC/LINE): 1/4" typu phone Konektor CH2 (LINE): 1/4" typu phone Konektor CH3 (LINE): 1/4" typu phone Konektor CH4 (MONITOR): 1/4" typu phone Konektor AUX IN (L, R): RCA typu phono Konektory AUX IN (STEREO): Stereo mini typu phone Konektor LINE OUT: 1/4" typu phone Konektor SUB OUT: 1/4" typu phone Konektor PHONES: 1/4 TRS typu phone (mono výstup signálu) Spotřeba 50 W 70 W Rozměry 420 (Š) x 300 (H) x 410 (V) mm 480 (Š) x 295 (H) x 435 (V) mm 16-9/16 (W) x 11-13/16 (D) x 16-3/16 (H) palců 18-15/16 (W) x 11-5/8 (D) x 17-1/8 (H) palců Hmotnost 12,5 kg 15 kg 27 lbs 9 oz 33 lbs 2 oz Příslušenství Uživatelský manuál Volitelné (nutno dokoupit) Stojan pro reprobox: ST-A95 * 0 dbu = Vrms * Tento dokument objasňuje specifikace produktu v době, kdy byl vydán. Pro nejnovější informace navštivte webovou stránku Roland. 8
