2 FOR ARCH 2015 NAVRHOVÁNÍ BUDOV S TÉMĚŘ NULOVOU SPOTŘEBOU Josef Smola 10 tero zásad pro návrh + 13 příběhů pasivních rodinných domů

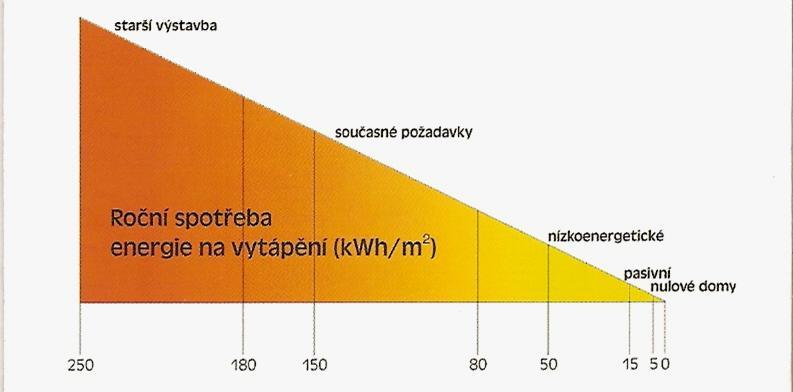

3 PŘEHLED ENERGETICKÉ NÁROČNOSTI STAVEB EPBD 2-> téměř nulové domy.cz

4 Stěny jsou pokryty dehtovanou plstí, na ní je korková výplň, potom následuje obložení z jedlového dřeva, na něm je opět silná vrstva plsti, potom vzduchotěsné linoleum nakonec opět dřevěné obložení. Stropy mají se vším všudy tloušťku asi 40 cm. Okno, kterým by mohla pronikat zima nejsnáze, bylo chráněno trojitými skly a ještě dalšími způsoby. Je zde teplý, příjemný příbytek. I když teploměr ukazuje 5, nebo 30 pod nulou, netopíme v kamnech. Větrání je vynikající, protože doslova vhání ventilátorem čerstvý zimní vzduch. Proto se zabývám myšlenkou, že bych kamna nechal úplně odstranit, jenom nám překážejí Fram byl vybaven větrnou elektrárnou, se skládacím větrníkem s listy potaženými plátnem, která poháněla dynamo. Komfortní osvětlení zajišťovaly obloukové elektrické lampy. V současnosti slouží v Norsku jako muzeum. PRVNÍM PASIVNÍM DOMEM JE LOĎ FRAM POLÁRNÍKA FRITJOFA NANSENA 1883

5 FILOSOFIE NÁVRHU : 1. UMÍSTĚNÍM A STAVEBNĚ KONSTRUKČNÍM ŘEŠENÍM SNÍŽIT ENERGETICKOU POTŘEBU NA MINIMUM => CHYTRÁ ARCHITEKTURA BEZ VÍCENÁKLADŮ 2. ZBÝVAJÍCÍ POTŘEBU ENERGIÍ DO TÉMĚŘ NULY POKRÝT MIXEM OBNOVITELNÝCH MÍSTNÍCH ZDROJŮ (OZE) 3. V TUZEMSKÝCH KLIMATICKÝCH PODMÍNKÁCH NENÍ ZAPOTŘEBÍ KLIMATIZACE 4. KOMPLEXNÍ A VYVÁŽENÝ NÁVRH HOLISTICKÝ PŘÍSTUP 5. VYUŽITÍ POZNATKŮ A ZKUŠENOSTÍ Z NAVRHOVÁNÍ PASIVNÍCH DOMŮ 6. UDRŽITELNÉ STAVBY CO2 NEUTRÁLNÍ x LCA

6 zodpovědné zacházení s veřejným rozpočtem Náklady užívání Celkové náklady na pořízení stavby 33% úspora provozní náklady náklady na provoz 75% náklady na pořízení stavby náklady na údržbu a opravy cena pozemku Náklady na likvidaci Zdroj: MMR ČR 2012, Hodnocení veřejných zakázek

7 PROČ PASIVNÍ DŮM? minimalizované tepelné ztráty jsou v pasivním domě pokryty: 1. PASIVNÍMI SOLÁRNÍMI ZISKY 2. VNITŘNÍMI TEPELNÝMI ZISKY Z PROVOZU SPOTŘEBIČŮ 3. METABOLICKÝM TEPLEM OSOB 4. TEPELNÝM VÝKONEM REKUPERACE 5. V ČR, MALÝM DODATKOVÝM ZDROJEM TEPLA V ZIMĚ

8 PRINCIPY DESATERA PD : 1. SITUOVÁNÍ NA POZEMKU 2. ORIENTACE KE SVĚTOVÝM STRANÁM 3. OPTIMALIZACE TVARU, PARAMETR A/V 4. TEPELNÉ ZÓNOVÁNÍ DISPOZICE 5. NÁVRH OBVODOVÉHO PLÁŠTĚ 6. VYLOUČENÍ OBVYKLÝCH TEPELNÝCH MOSTŮ 7. VELIKOST, UMÍSTĚNÍ, KONSTRUKCE VÝPLNÍ OTVORŮ 8. RELATIVNÍ VZDUCHOTĚSNOST OBÁLKY DOMU 9. ŘÍZENÉ VĚTRÁNÍ S REKUPERACÍ TEPLA 10. DOPLŇKOVÝ ZDROJ TEPLA, VODNÍ HOSPODÁŘSTVÍ

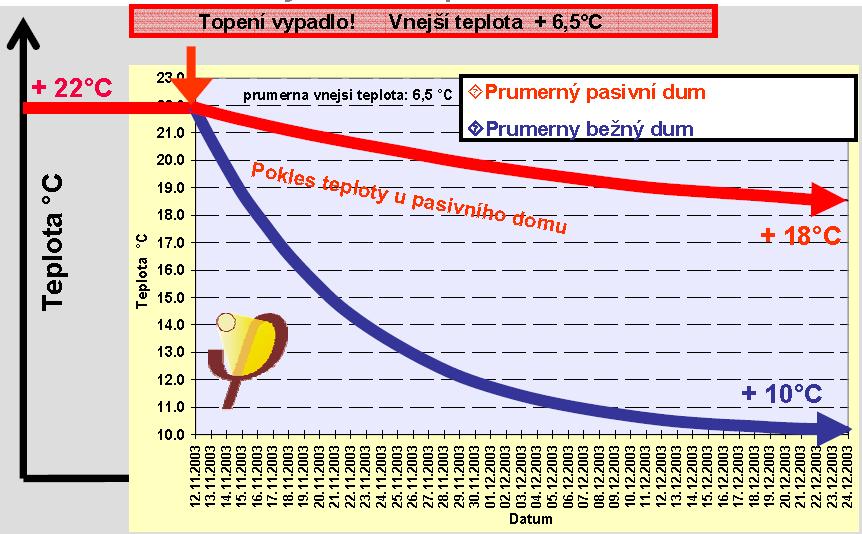

9 SIMULACE VÝPADKU TOPENÍ V ZIMĚ PO DOBU ŠESTI TÝDNŮ Průměrný pasivní dům Průměrný běžný dům C Zdroj: Passivhaus institut Darmstadt

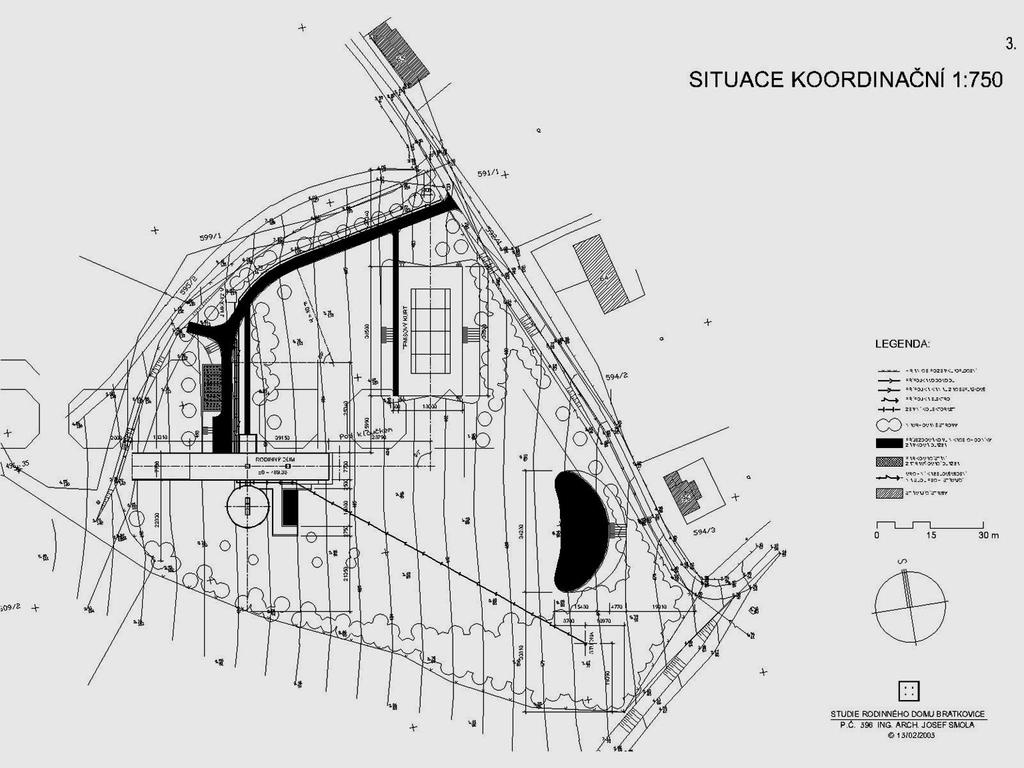

10 1. SITUOVÁNÍ NA POZEMKU 2. ORIENTACE KE SVĚTOVÝM STRANÁM

11 S OCHRANA VZROSTLOU ZELENÍ VŮČI NÍZKÉMU LETNÍMU SLUNÍČKU ZE ZÁPADU, VÝCHODU PASIVNÍ SOLÁRNÍ ZISKY A OPTIMÁLNÍ SITUOVÁNÍ NA POZEMKU Pramen: Ing. Martin Zizka, Sonnenplatz

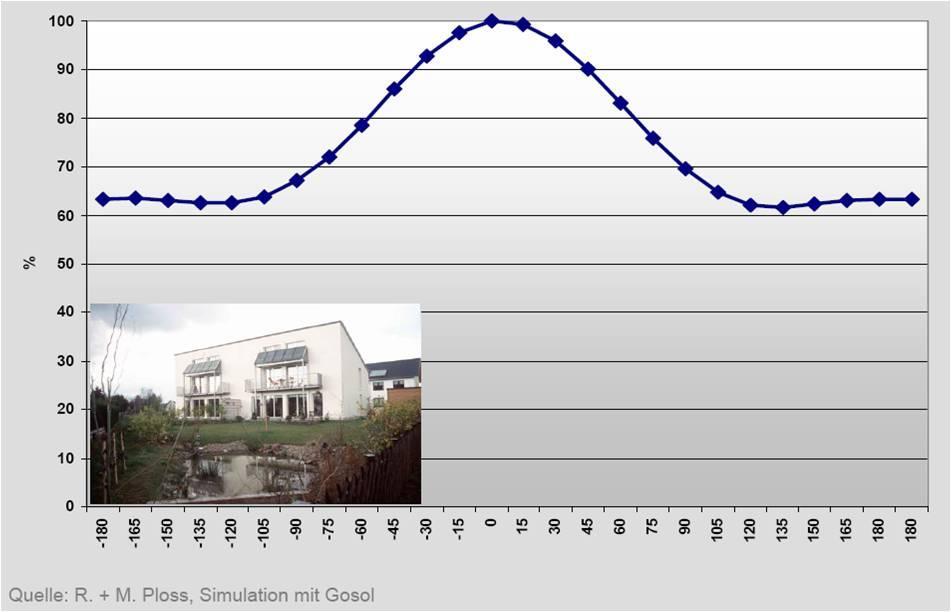

12 VLIV ORIENTACE NA TEPELNÉ SOLÁRNÍ ZISKY ODKLON OD OPTIMÁLNÍ JIŽNÍ ORIENTACE O 90 st. ZPŮSOBUJE pokles o 37%

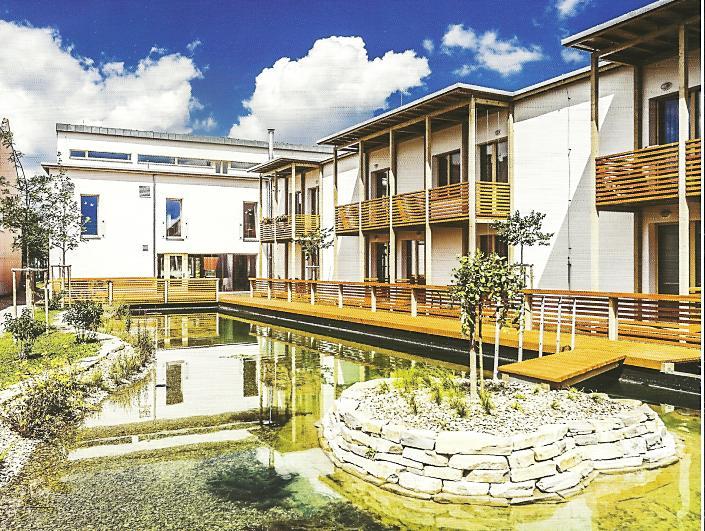

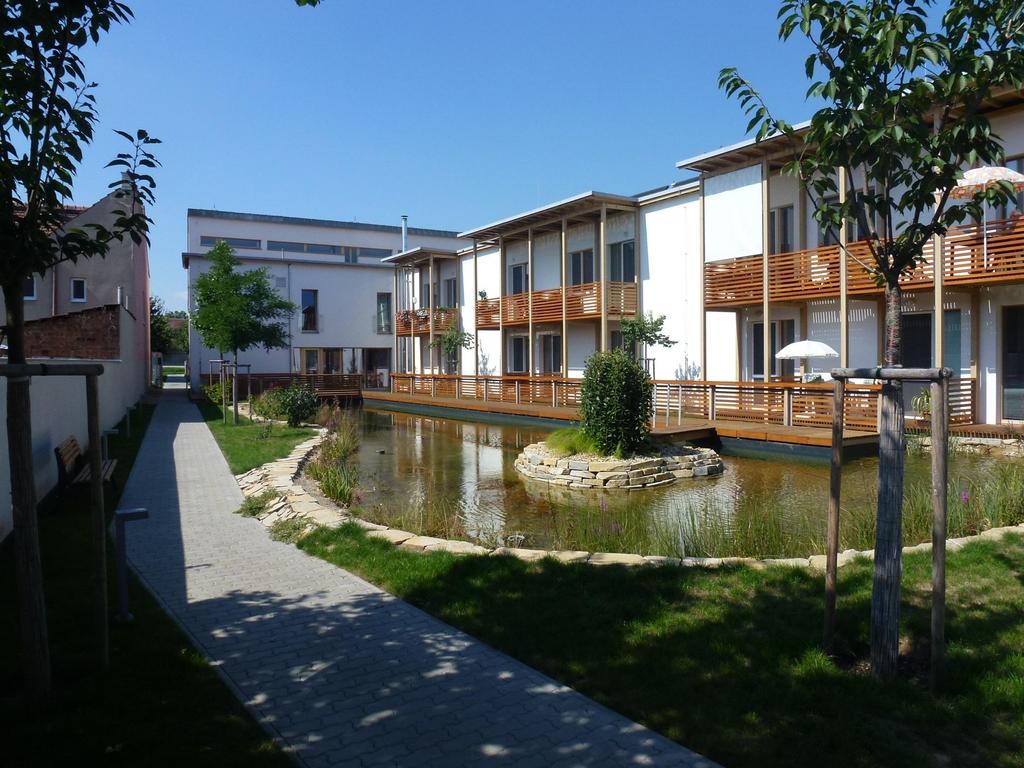

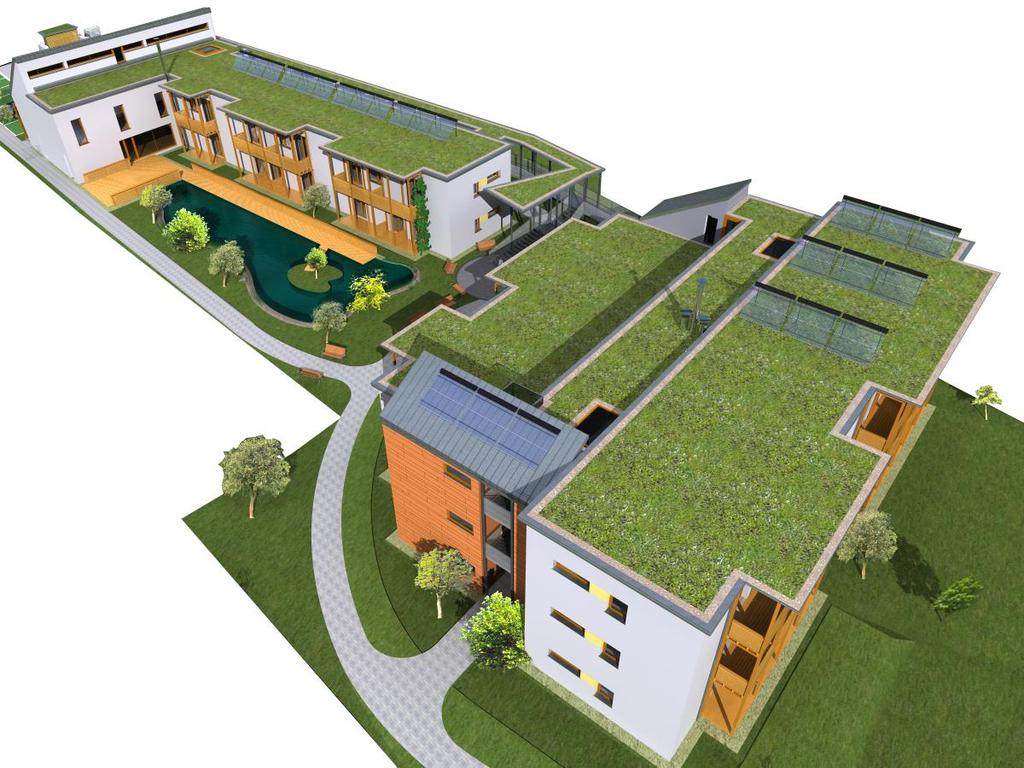

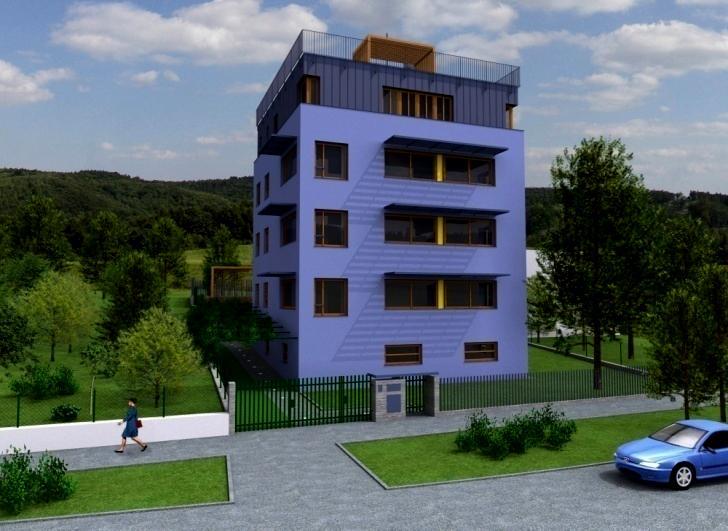

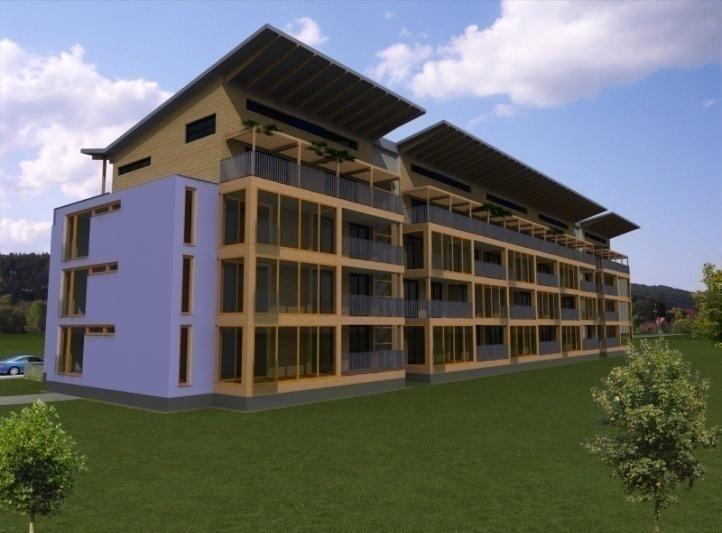

13 11 kwh/m2/rok S/J A/V 0,58 Aleš Brotánek, Jan Preisler, Josef Smola PBDS Modřice 41 bezbariérových malometrážních bytů se službami 18 kwh/m2/rok V/Z A/V 0,41 TEPELNÉ ZTRÁTY (kw) 37 ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH,vč. inženýrských objektů)

14

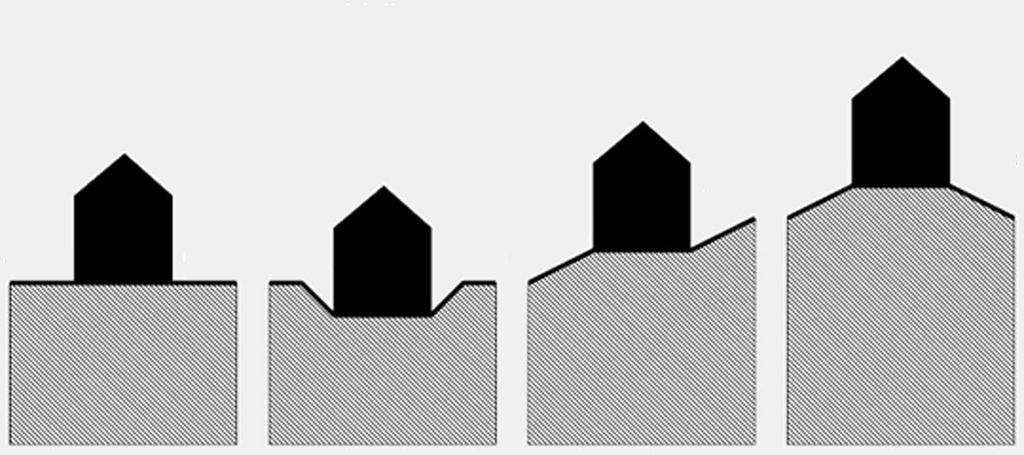

15 VOLBA POZEMKU A UMÍSTĚNÍ NA NĚM Jaký má vliv umístění na potřebu tepla na vytápění? rovina údolí - jezero studeného vzduchu jižní svah vrchol kopce -1 C +2 C 0 C -3 C UMÍSTĚNÍ A POLOHA PASIVNÍHO DOMU MŮŽE OVLIVNIT BILANCI POTŘEBY TEPLA NA VYTÁPĚNÍ AŽ O 40% Zdroj: J. Novák Autor: CPD A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 15 z 100

16 3. OPTIMALIZACE TVARU PARAMETR A/V

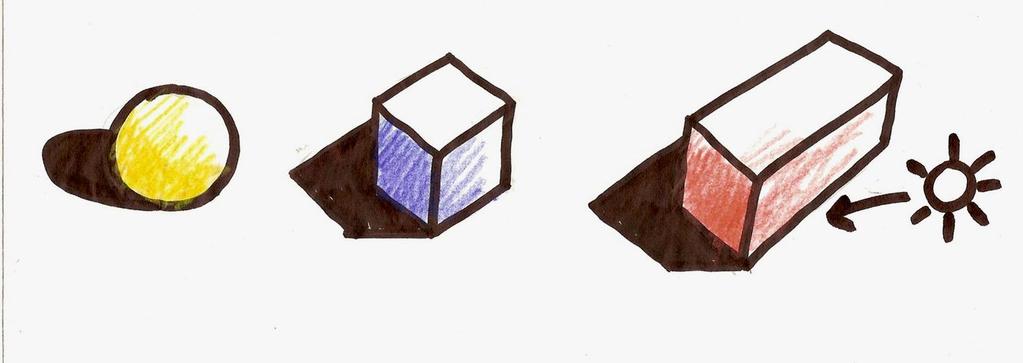

17 IDEÁLNÍ, ALE NEREÁLNÁ KOULE - DISPOZIČNĚ PROBLEMATICKÁ KRYCHLE - OPTIMÁLNÍ A NEJROZŠÍŘENĚJŠÍ LEŽATÝ KVÁDR DELŠÍ STRANOU ORIENTOVANÝ NA JIH 1. KOMPAKTNÍ, JEDNODUCHÝ TVAR 2. ELIMINOVAT VÝČNĚLKY A TVAROVÉ SLOŽITOSTI 3. CO NEJLEPŠÍ POMĚR PLOCHY PLÁŠTĚ A OBJEMU - A/V

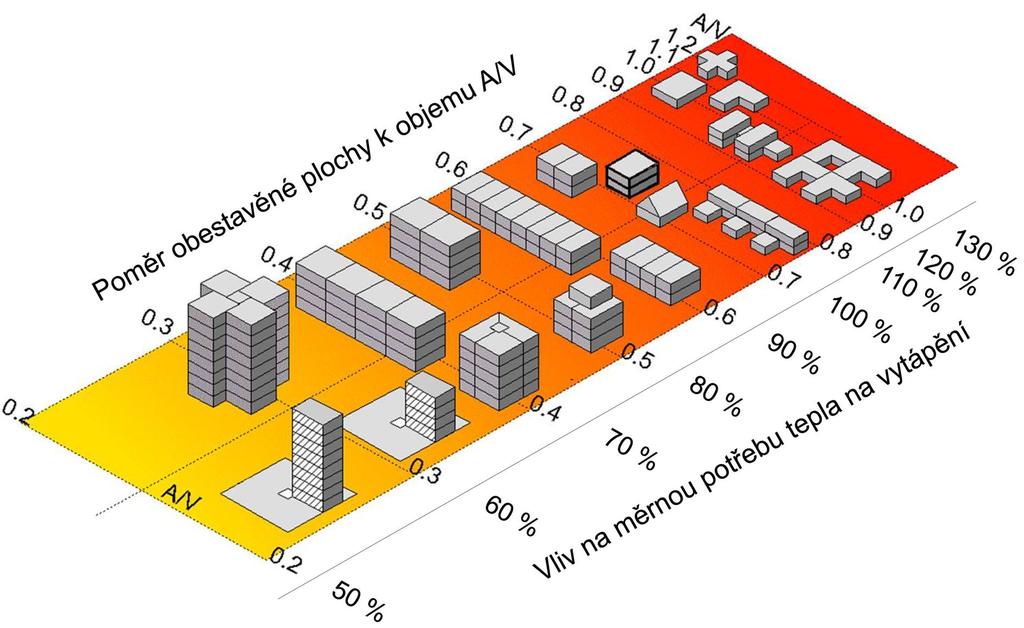

18 KOMPAKTNÍ OBJEMOVÉ ŘEŠENÍ STAVBY MÁ ZÁSADNÍ VLIV NA MĚRNOU POTŘEBU TEPLA NA VYTÁPĚNÍ = > klíčová zodpovědnost architekta Zdroj: GO SOL/CPD

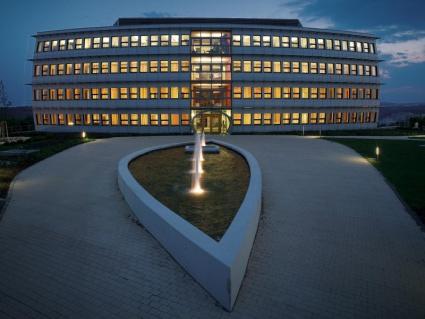

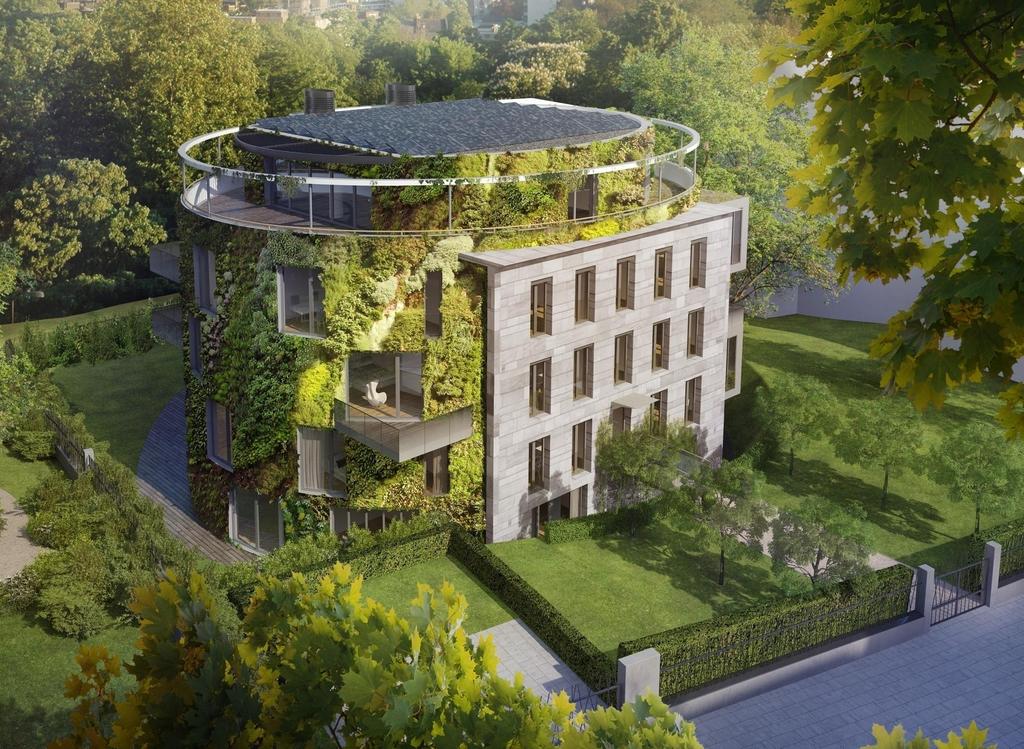

19 Využití netradičního tvaru elipsy pro koncept luxusního bytového domu Bubeneč Gardens A/V 0,29 TEPELNÉ ZTRÁTY (kw) 24 ZASTAVĚNÁ PLOCHA (m 2 ) 454 UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) MPT (kwh/m2/rok) 15 A/V 0,29 masák, němejc, smola 2011

20 4. TEPELNÉ ZÓNOVÁNÍ DISPOZICE

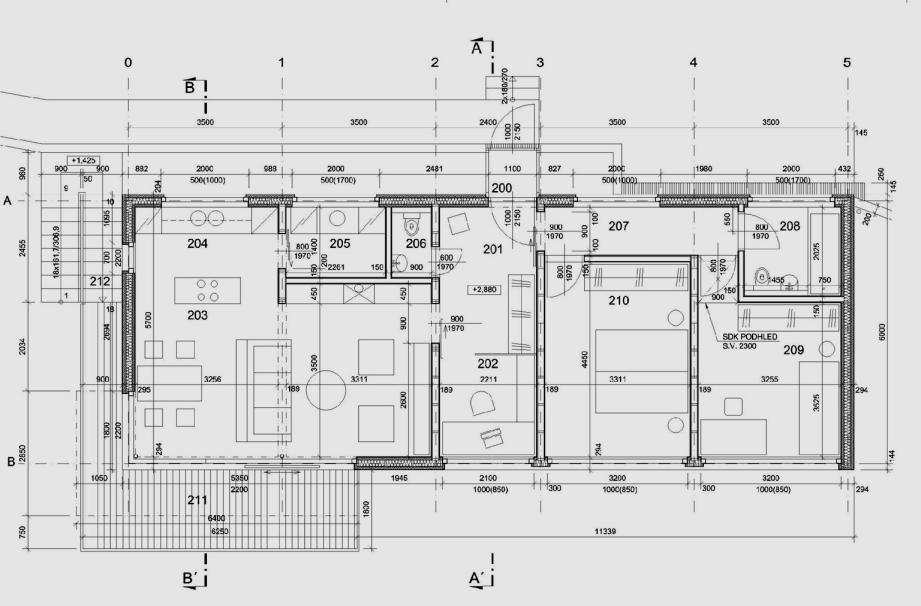

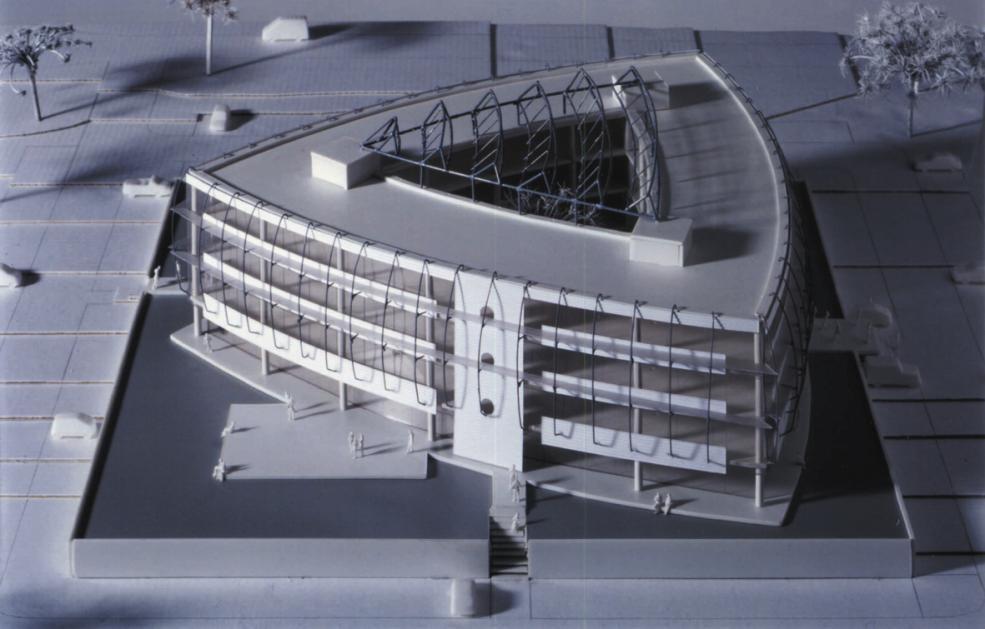

21 DŘEVĚNÝ RD STARÝ PLZENEC, Josef Smola Autor: oehler faigle archkom, Ulm, Německo první AB v pasivním standardu - třítrakt s vnitřním krytým atriem zádveří jako tepelný filtr, obytné místnosti na jih/západ, servisní místnosti na sever

22 5. NÁVRH OBVODOVÉHO PLÁŠTĚ

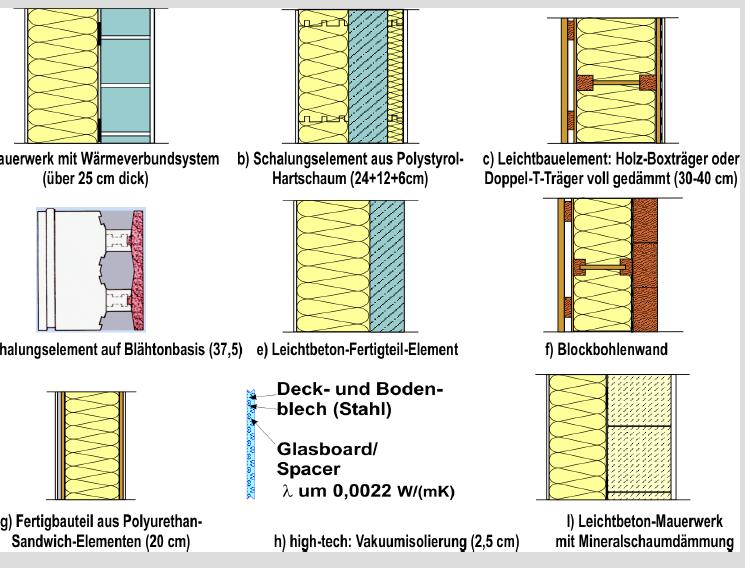

23 Navrhovaní pasivních domů Obálka budovy Konstrukční systémy Konstrukce vnějších stěn pro PD: U 0,15 W/(m²K) Zděný systém s ETICS 25 cm izolace Ztracené bednění z tvrzeného polystyrenu ( cm) Lehká konstrukce z I-nosníků s cm vláknité izolace Ztracené bednění na bázi keramzitu (štěpkocementu) Monolitický beton zateplený 25 cm izolace Systém z masivního dřeva Prefabrikovaný panelový systém PU izolace 20 cm High tech: vakuové izolační panely 3 cm VIP λ = 0,006 Zdroj: PHI Porobetón s venkovní kontaktní izolací Autor: PHI

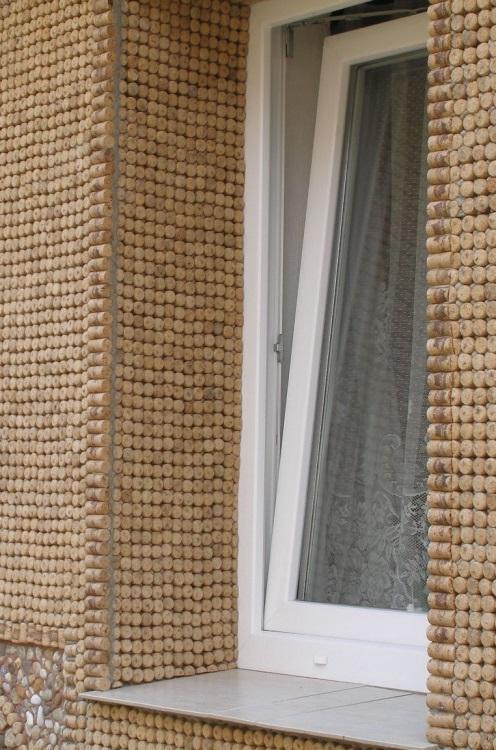

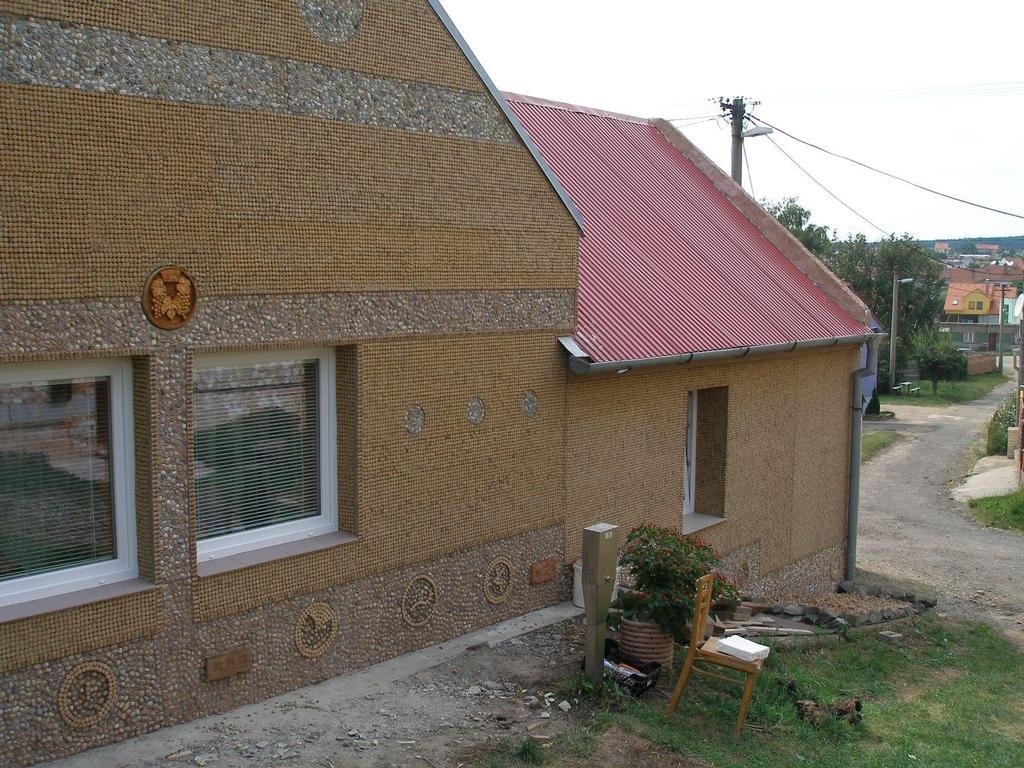

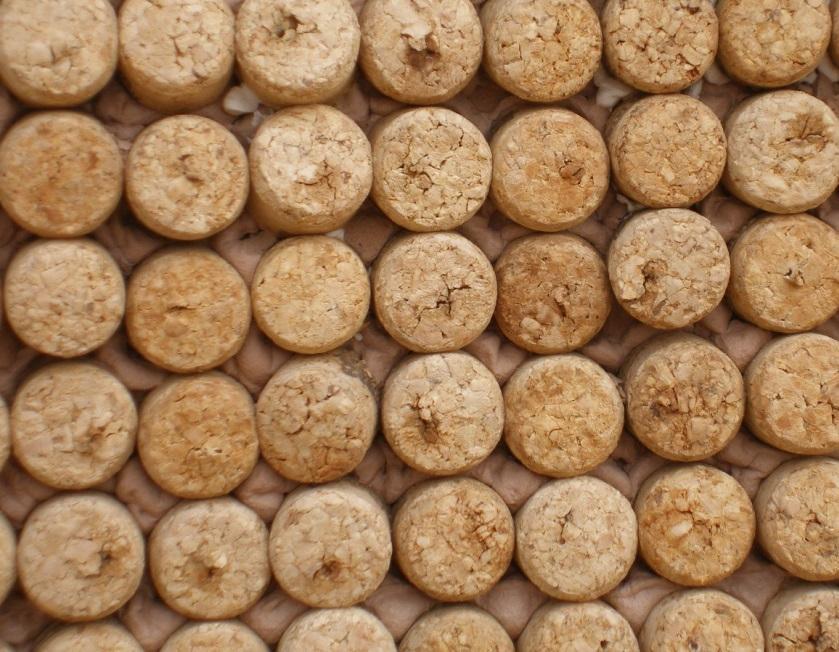

24 Foto: Jana Tywoniaková Zateplení fasády bez dotací Mutěnice

25 6. VYLOUČENÍ OBVYKLÝCH TEPELNÝCH MOSTŮ ZVLÁDNUTÝ KONSTRUKČNÍ DETAIL

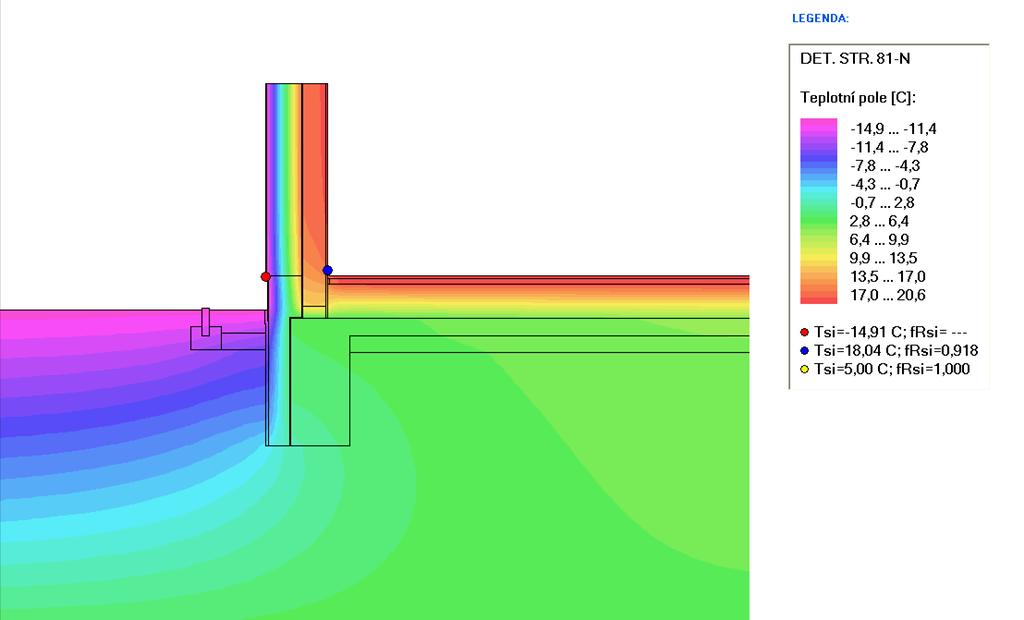

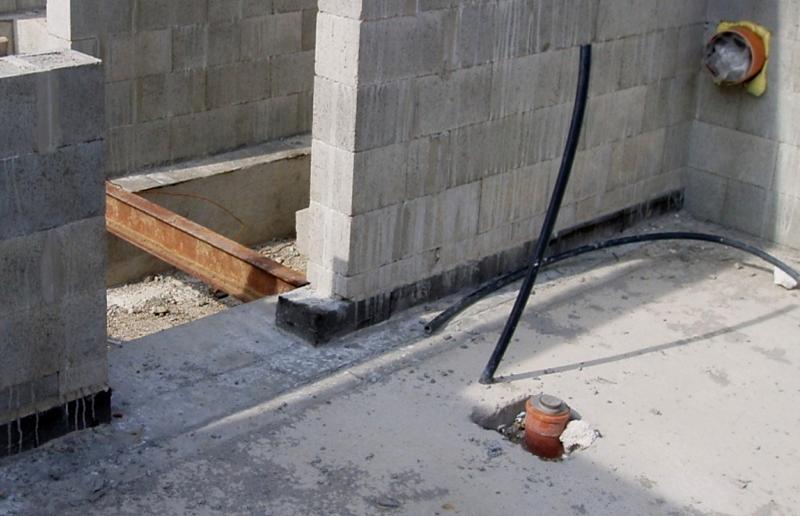

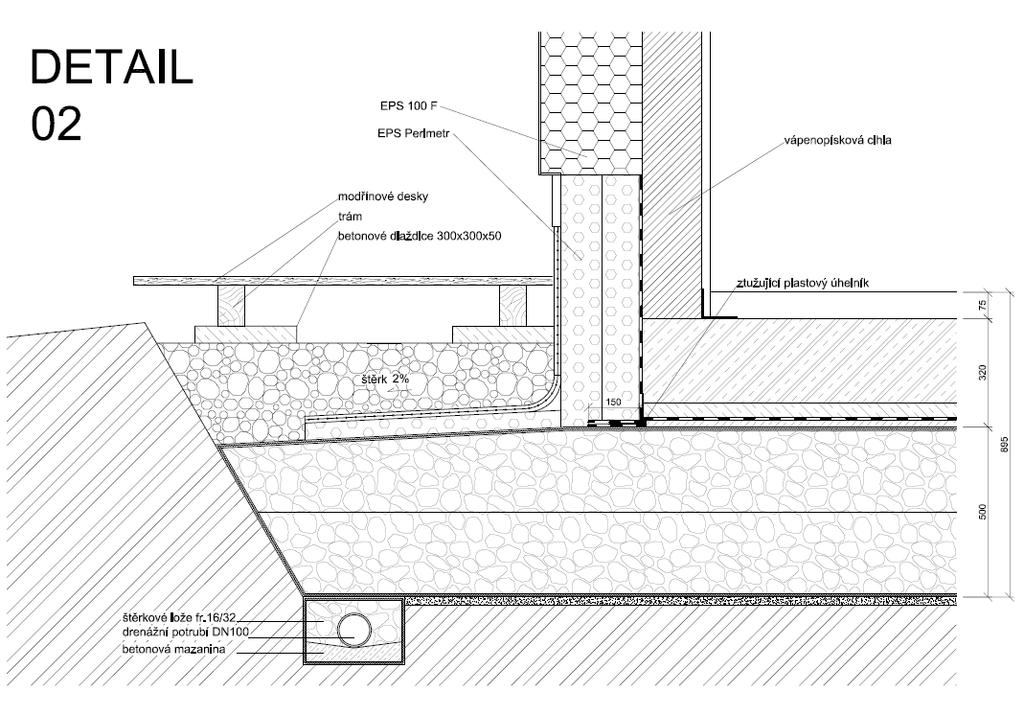

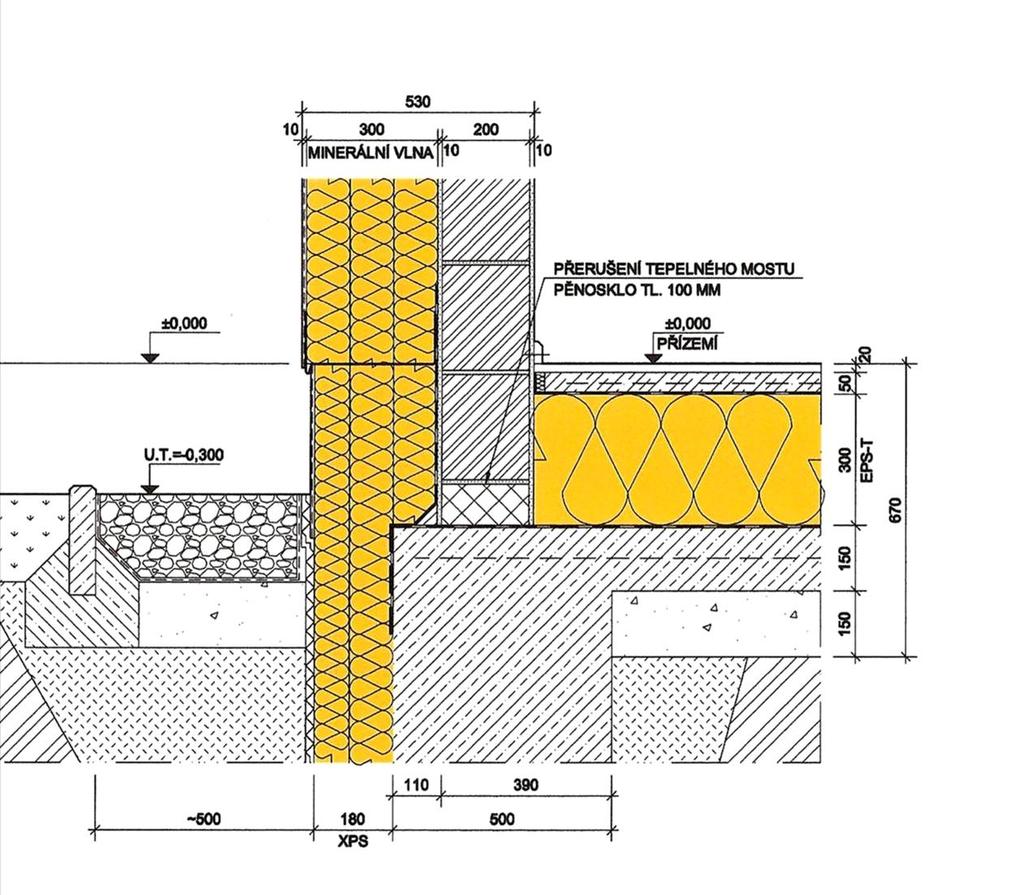

26 DETAIL U SOKLU NEPODSKLEPENÉHO DOMU Přerušení tepelného mostu pásem z pěnoskla

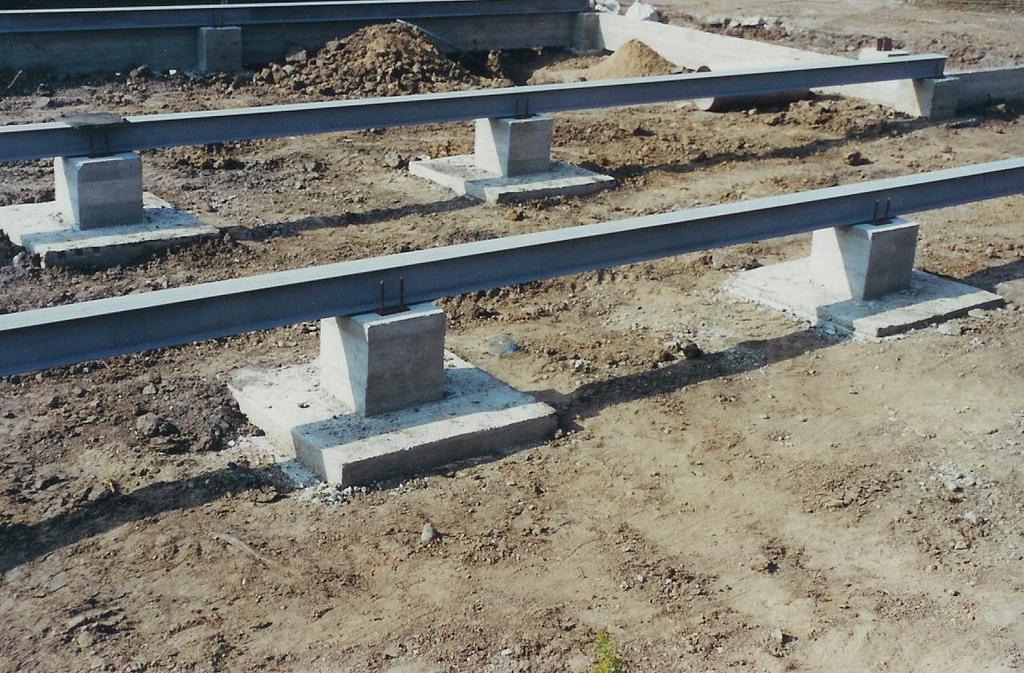

27 MĚLKÉ ZÁKLADOVÉ PATKY SPOJENÉ OCELOVÝM ROŠTEM BODOVÉ ZALOŽENÍ ZALOŽENÍ DŘEVĚNÉHO RD NA PATKÁCH S PROVĚTRÁVANÝM PROSTOREM

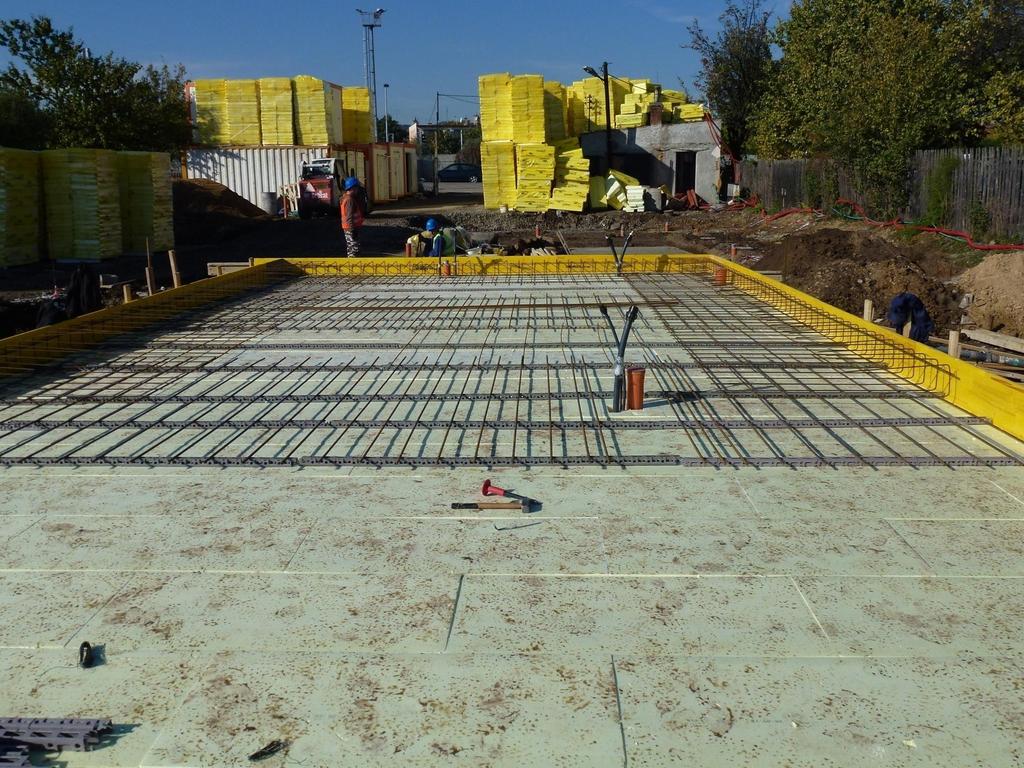

28 Navrhovaní pasivních domů Obálka budovy Konstrukční systémy EPS XPS VPC zdivo Izolace pod základovou deskou pěnosklo /XPS beton XPS 30 cm želbet. deska tepelná izolace XPS cm štěrk z pěnového skla štěrkové lože Zdroj: Aleš Brotánek Autor: CPD

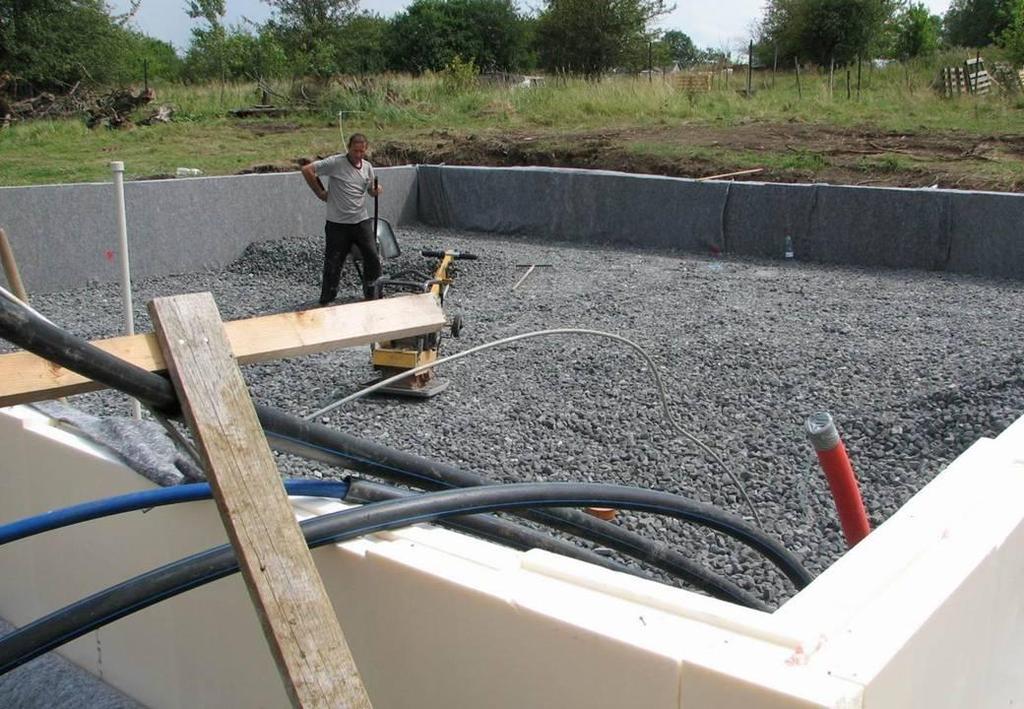

29 TEPELNÁ IZOLACE ZÁKLADOVÉ DESKY RD NA BÁZI HUTNĚNÉHO ŠTĚRKU Z PĚNOSKLA PROPUSTNÉ PODLOŽÍ

30 TEPELNÁ IZOLACE ZÁKLADOVÉ DESKY NA BÁZI XPS/PERIMETRU NE PROPUSTNÉ PODLOŽÍ pozor z běžného tepelného izolantu se v našem případě stává součást nosné konstrukce budovy

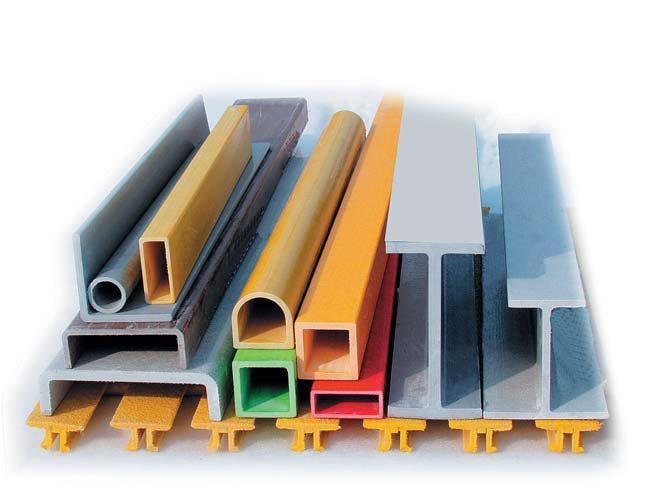

31 zátěžový polystyren přerušení tepelného mostu kompozitovými profily ve skladbě terasy 3.NP panely vakuové izolace

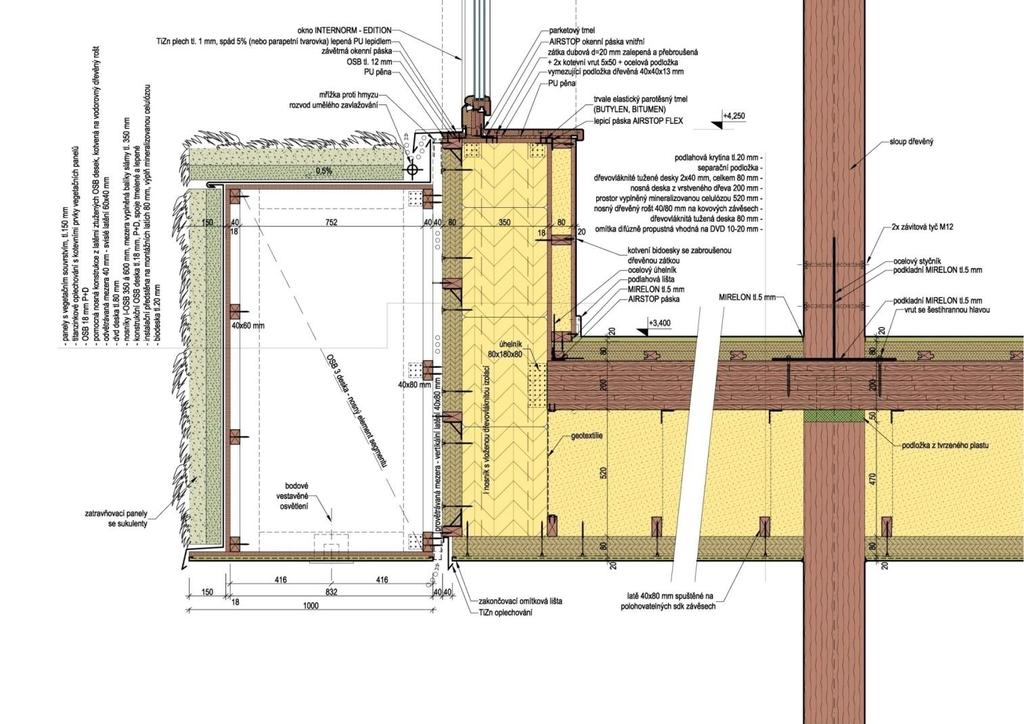

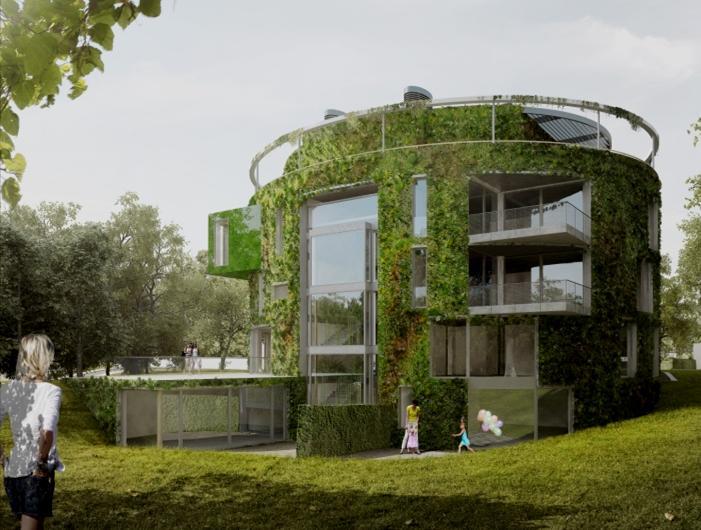

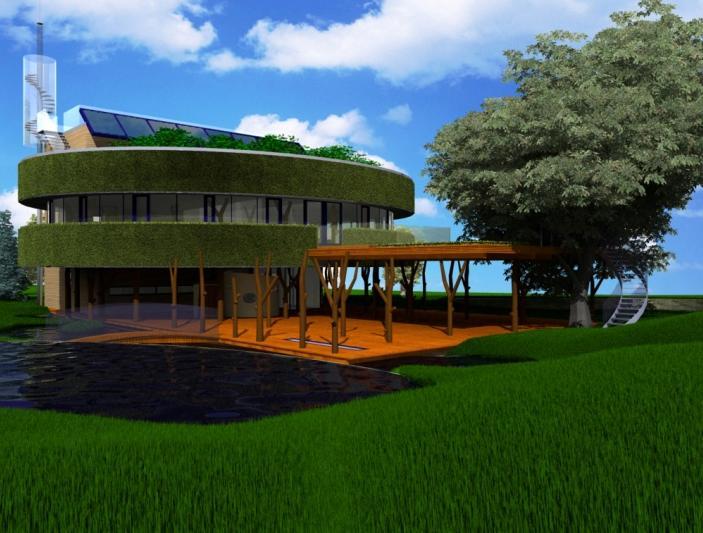

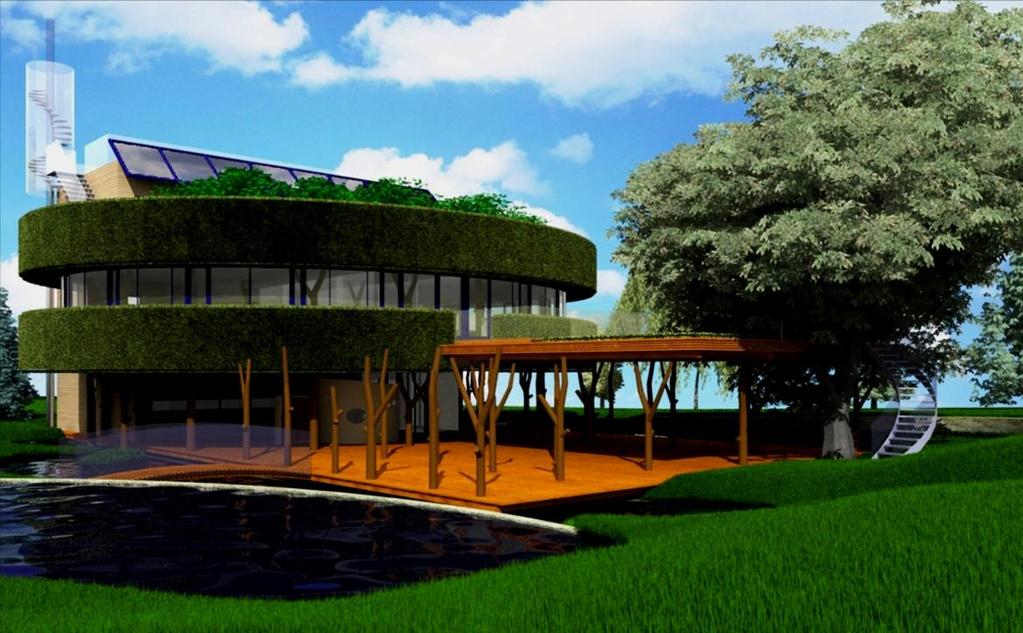

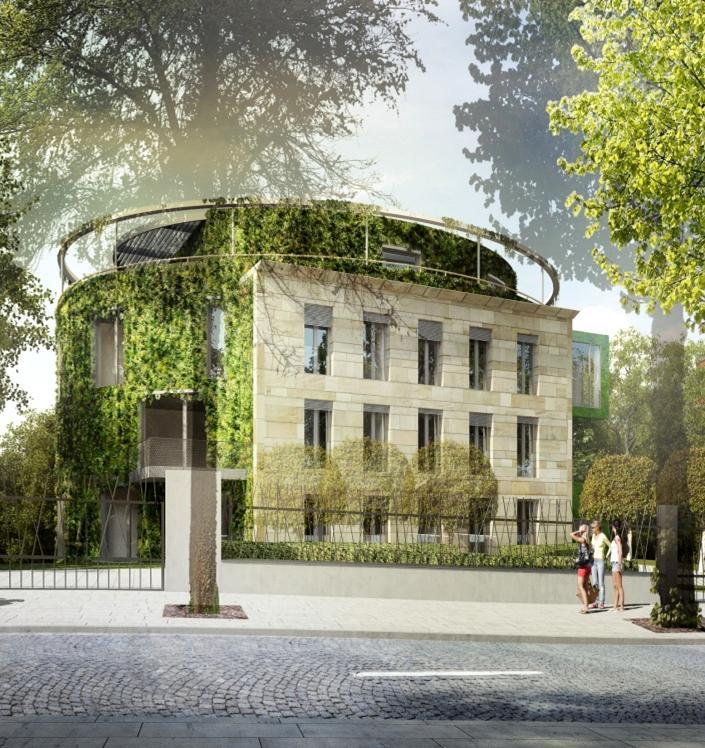

32 DŮM STROMŮ PRŮHONICE brotánek, smola 2009 KONSTRUKČNÍ DETAIL VEGETAČNÍHO PARAPETU ELIPSY VÍCEÚČELOVÉHO SÁLU

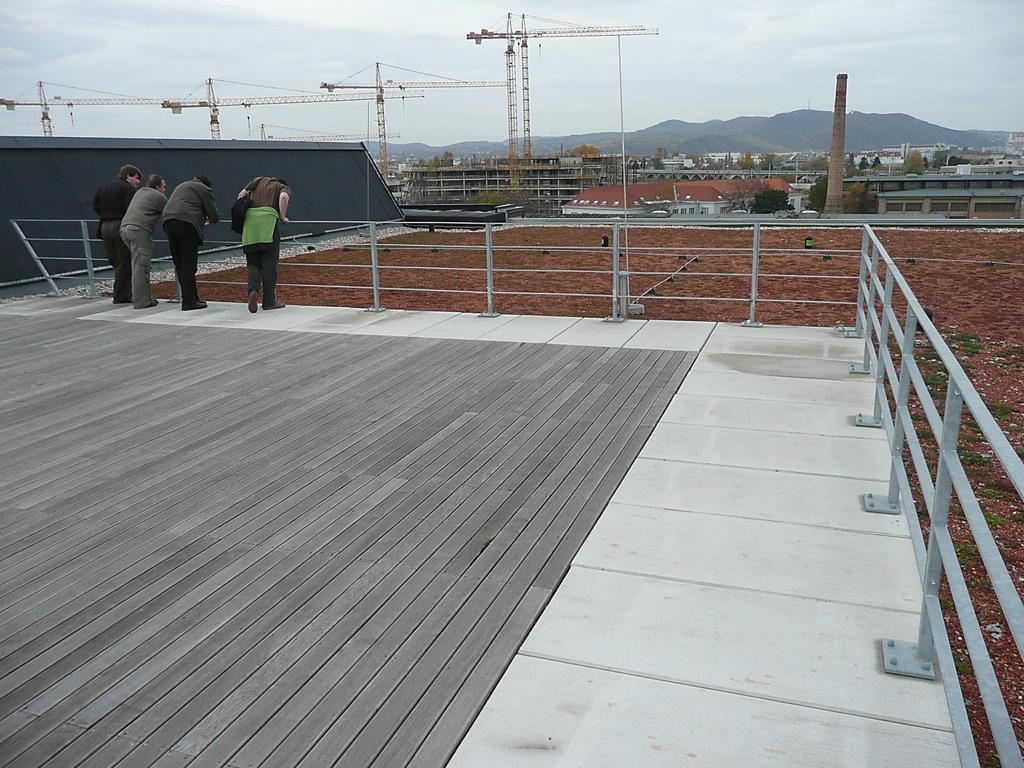

33 IDEÁLNÍ ŘEŠENÍ PLOCHÉ STŘECHY JE BEZ ATIK ( ATIKY JSOU DRAHÉ, KOMPLIKOVANÉ, S TEPELNÝMI ZTRÁTAMI) PRVKY DROBNÉ ARCHITEKTURY JSOU ŘEŠENY NEZÁVISLE NA KONSTRUKCI STŘECHY, BEZ TEPELNÝCH MOSTŮ A PERFORACE HYDROIZOLACE

34 7. VÝPLNĚ OTVORŮ, VELIKOST, UMÍSTĚNÍ, KONSTRUKCE

35 OPTIMÁLNÍ VELIKOST OKEN 2-3 m 2 12 m 2 PRO OSLUNĚNÍ A OSVĚTLENÍ BĚŽNÉ OBYTNÉ MÍSTNOSTI STAČÍ PLOCHA OKNA KU PODLAHOVÉ PLOŠE 1:6 1:4 40% tepelných ztrát okna a dveře neplýtvat velikostí větší prosklení = riziko přehřívání a potřeba drahého stínění zohlednit světové strany a funkci místnosti, klima, nikoliv samoúčelná hra! redukce otvíravých částí 30% úspora ceny x čistitelnost!!! Zdroj: Josef Smola Autor: Josef Smola A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 35 z 100

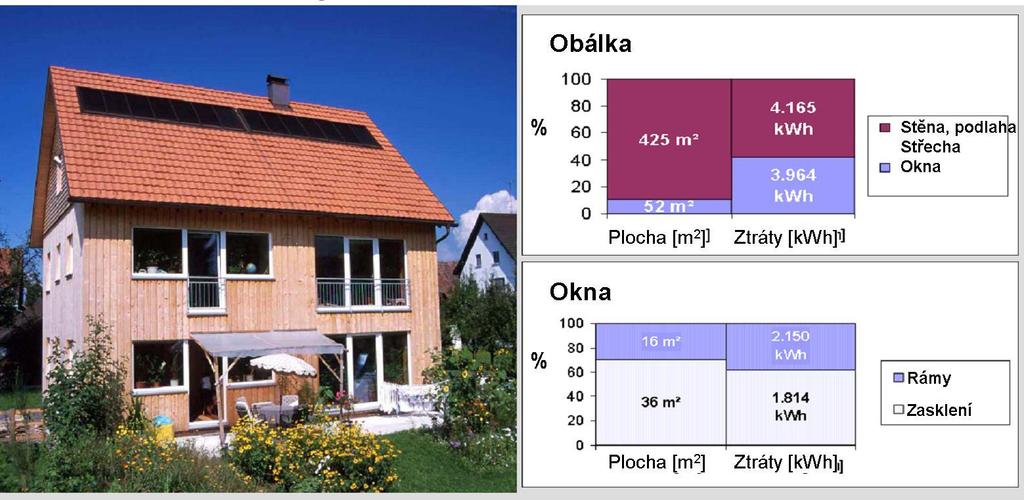

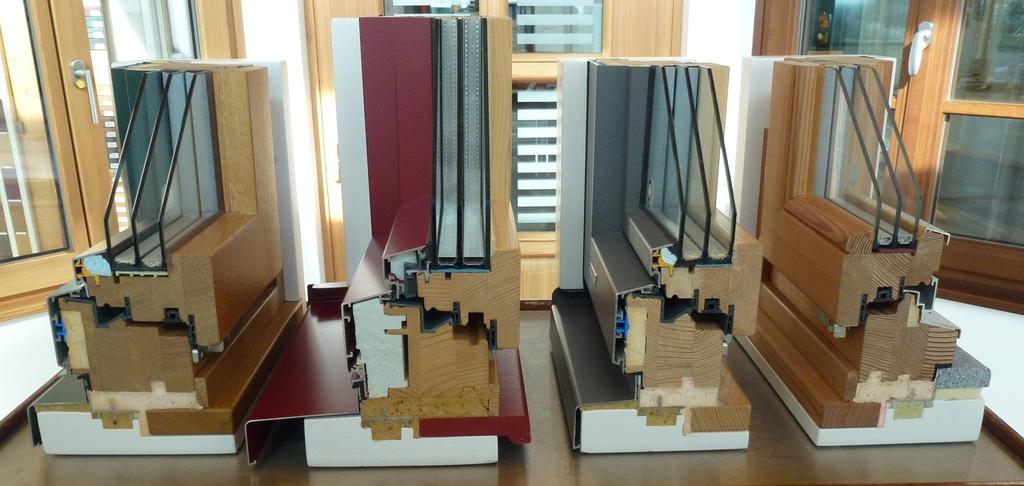

36 Navrhovaní pasivních domů Obálka budovy Okna pro pasivní domy Okna jako klíčový stavební prvek podíl plochy fasády vůči podílu plochy oken na tepelných ztrátách podíl plochy rámů vůči podílu plochy skla na tepelných ztrátách Zdroj: PHS 1.0

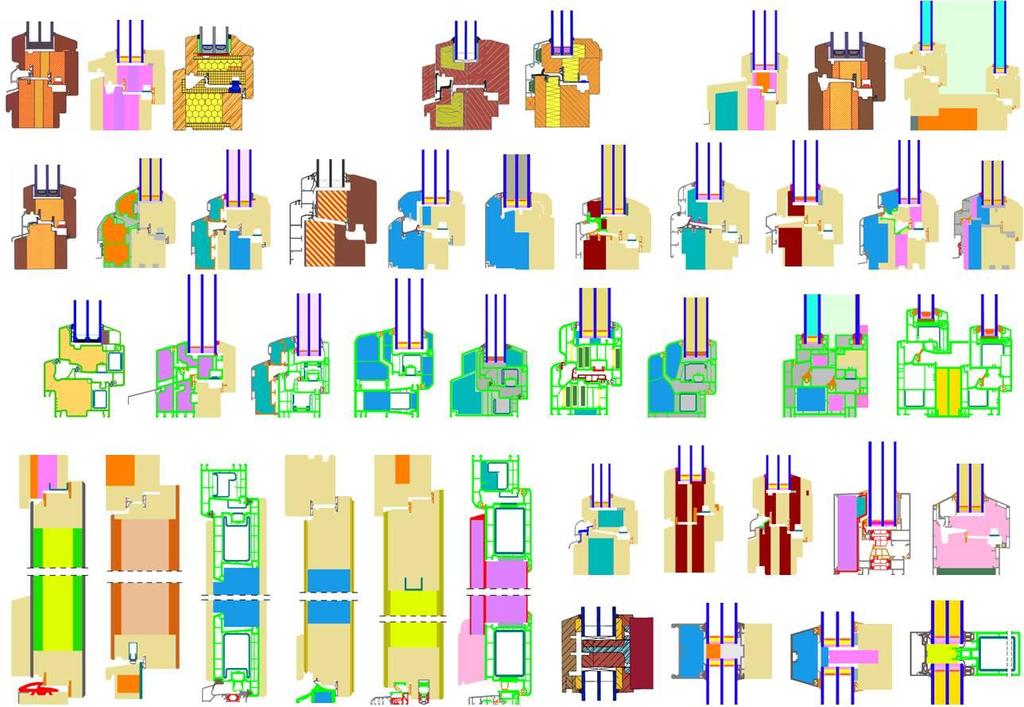

37 KONSTRUKCE VÝPLNÍ OTVORŮ PRO PASIVNÍ DOMY Zdroj: PHI

38 Požadavky na okna u pasivních domů: - trojité izolační zasklení a těsnění - teplé distanční rámečky - kvalitní rámy bez tepelných mostů - optimální osazení bez tepelných mostů - optimalizované zisky vysoká hodnota g

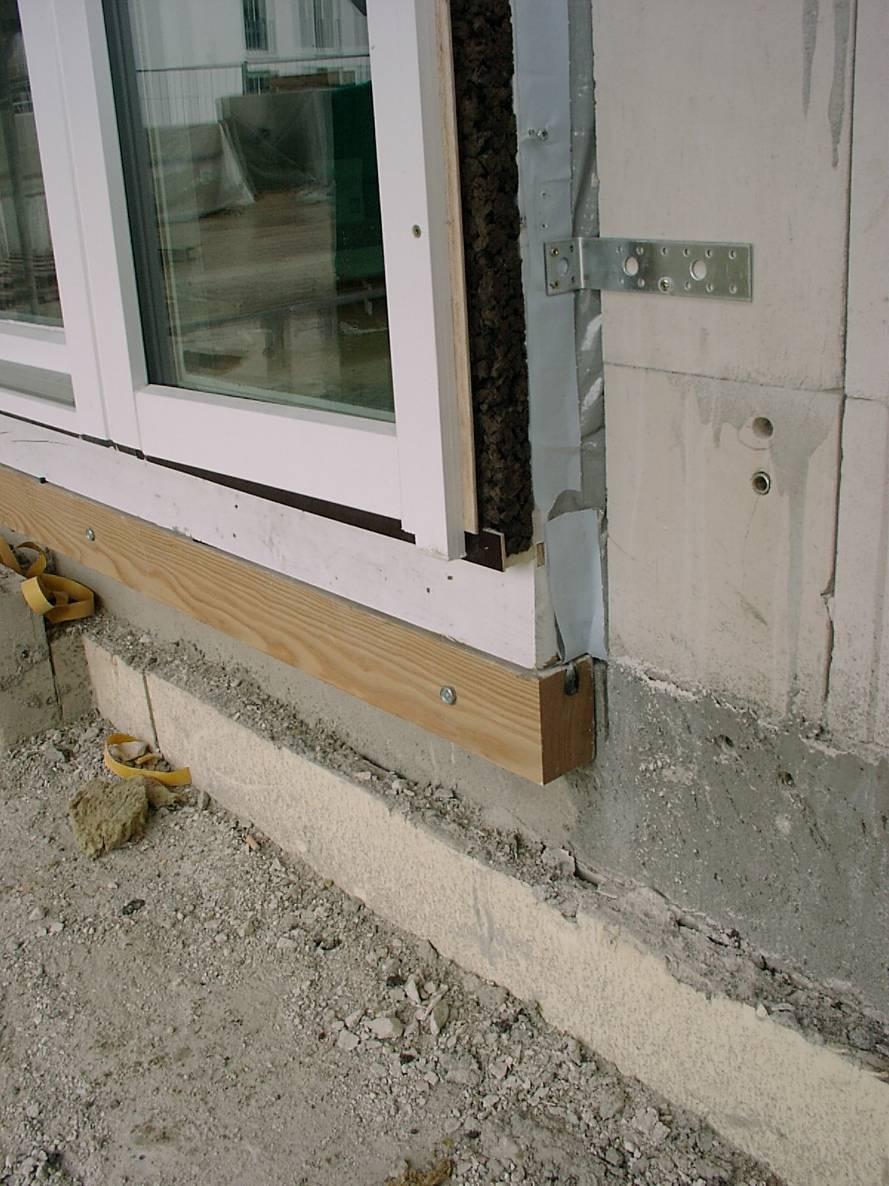

39 Navrhovaní pasivních domů Obálka budovy Okna pro pasivní domy OKNA SE MONTUJÍ V ROVINĚ TEPELNÉ IZOLACE Montáž v rovině tepelné izolace Bodové upevnění kovovými úhelníky Samolepicí páska pro vzduchotěsný spoj Přenos zatížení např. dřevěným hranolem Zdroj: PHD Autor: PHD

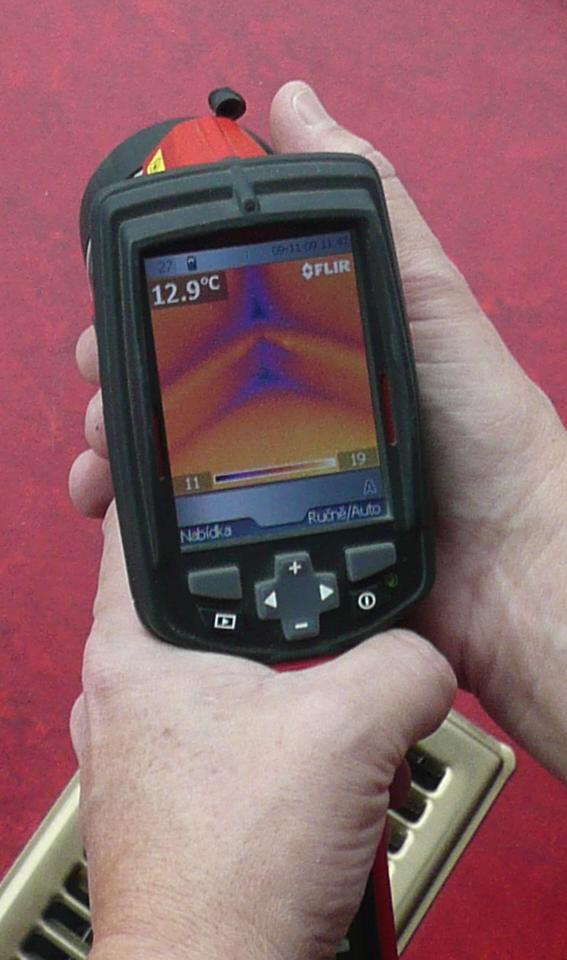

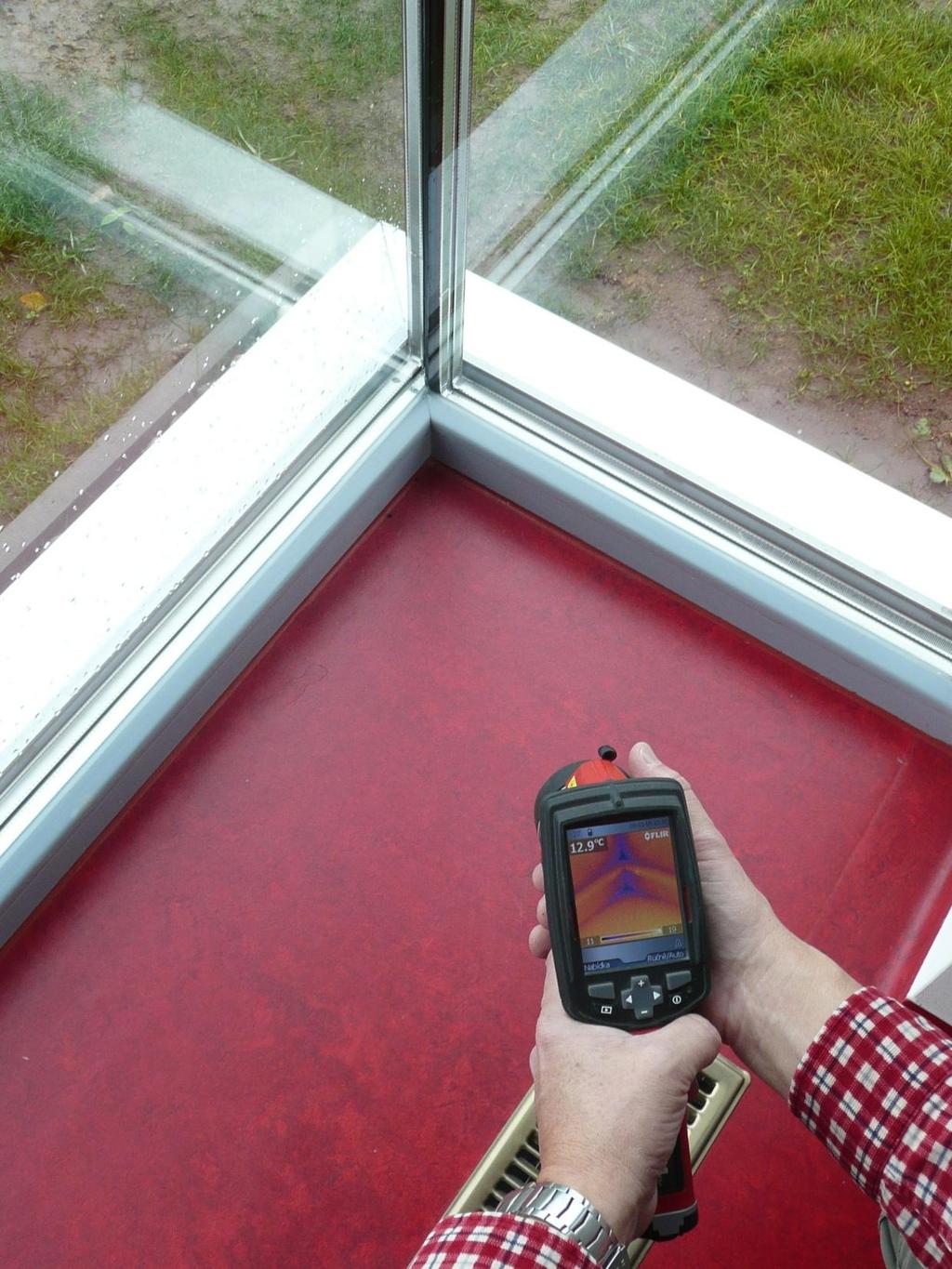

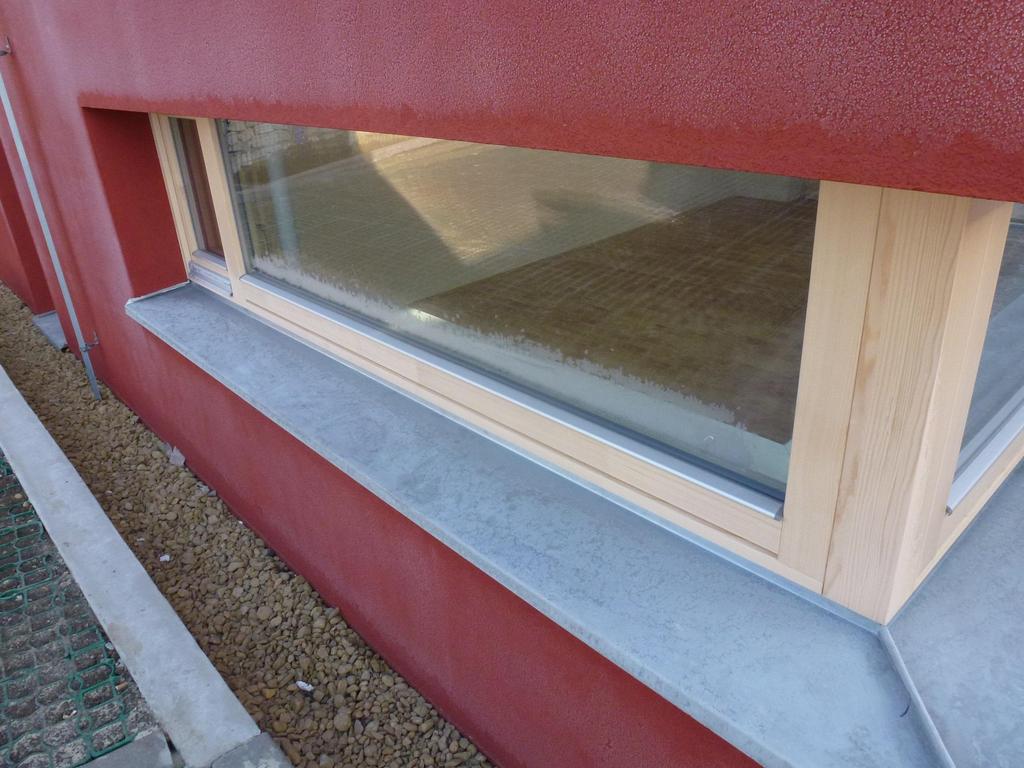

40 OKNA V PASIVNÍM STANDARDU BĚŽNĚ NAMRZAJÍ Z EXTERIÉRU

41 Z ENERGETICKÉHO HLEDISKA JE VÝHODNÉ A ARCHITEKTONICKY PŘITAŽLIVÉ BEZRÁMOVÉ ŘEŠENÍ ROHOVÉHO OKNA

42 8. RELATIVNÍ VZDUCHOTĚSNOST OBÁLKY DOMU

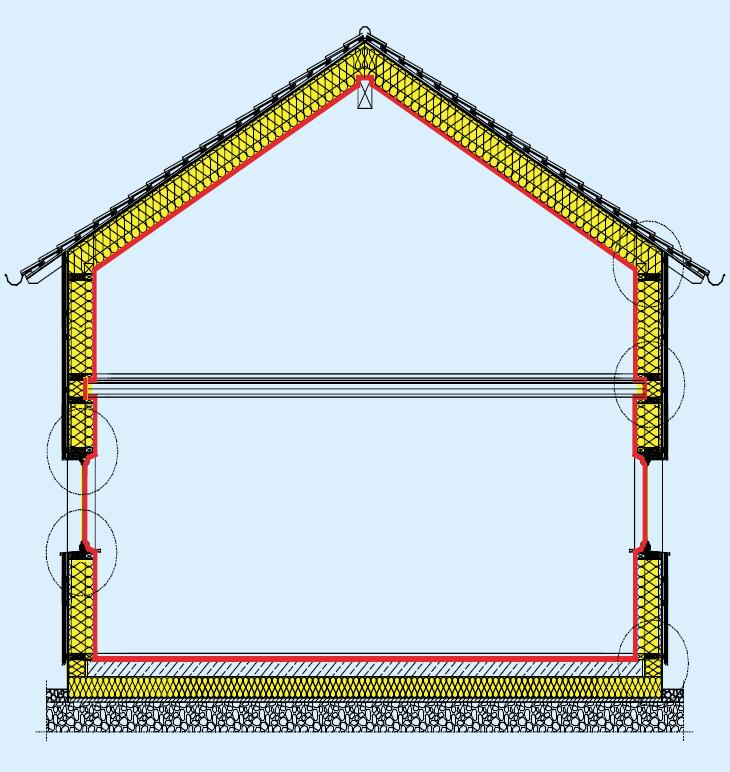

43 Zásady pro navrhování > stanovit polohu HVV JEDNA hlavní vzduchotěsnící vrstva obaluje celý vytápěný objem HLAVNÍ vzduchotěsnící vrstva je zcela uzavřená plocha PLNÍ funkci parozábrany popř. parobrzdy je tedy umístěna co nejblíže interiéru Průběh HVV již v úrovni studie + vyhledání kritických míst Juraj Hazucha ČKAIT Pardubice 04/2012

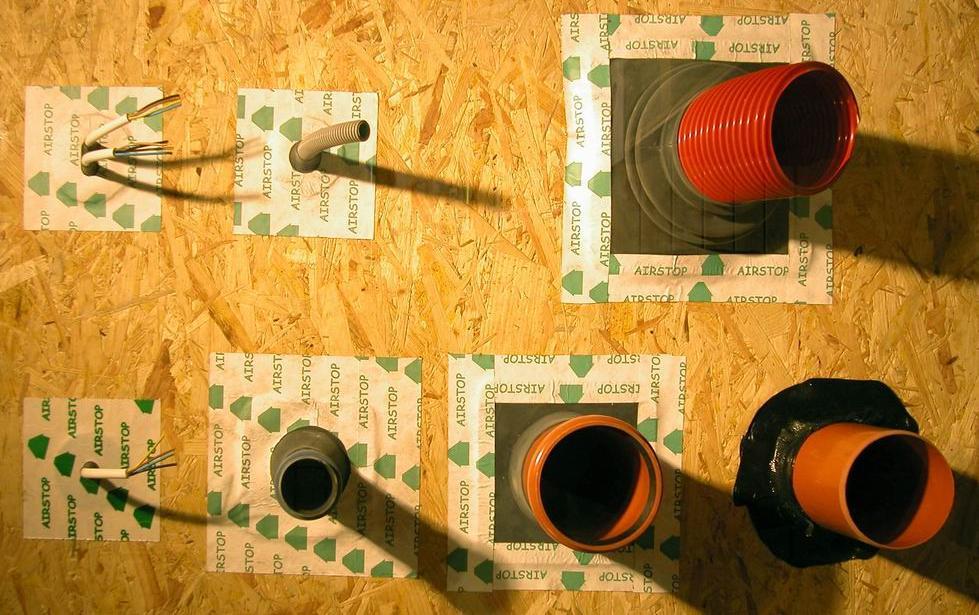

44 Materiály spojovací a těsnící: Lepící pásky Spojovací pásky Těsnící pásky Tmely Lepidla Těsnící průchodky Autor: Stanislav Paleček

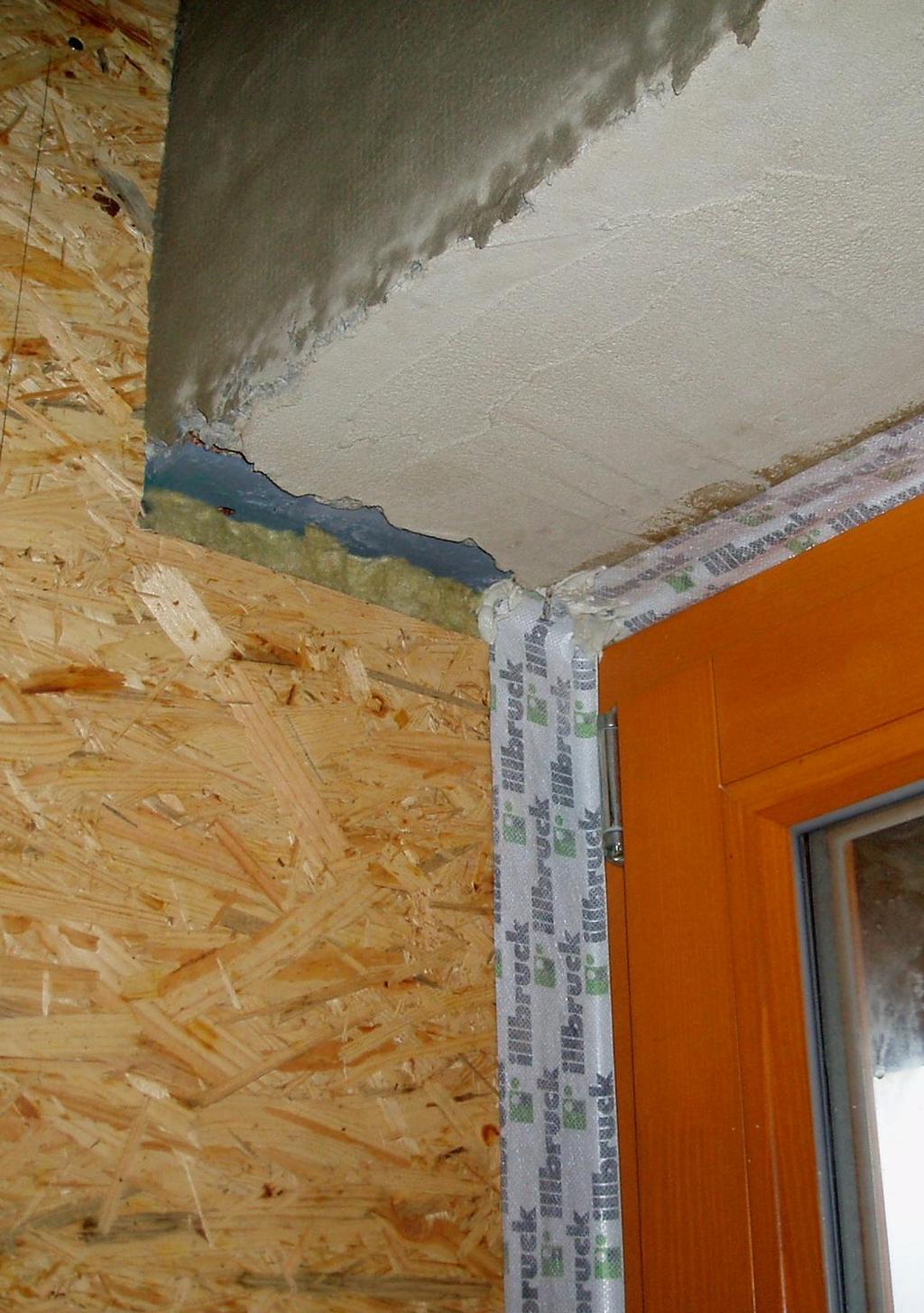

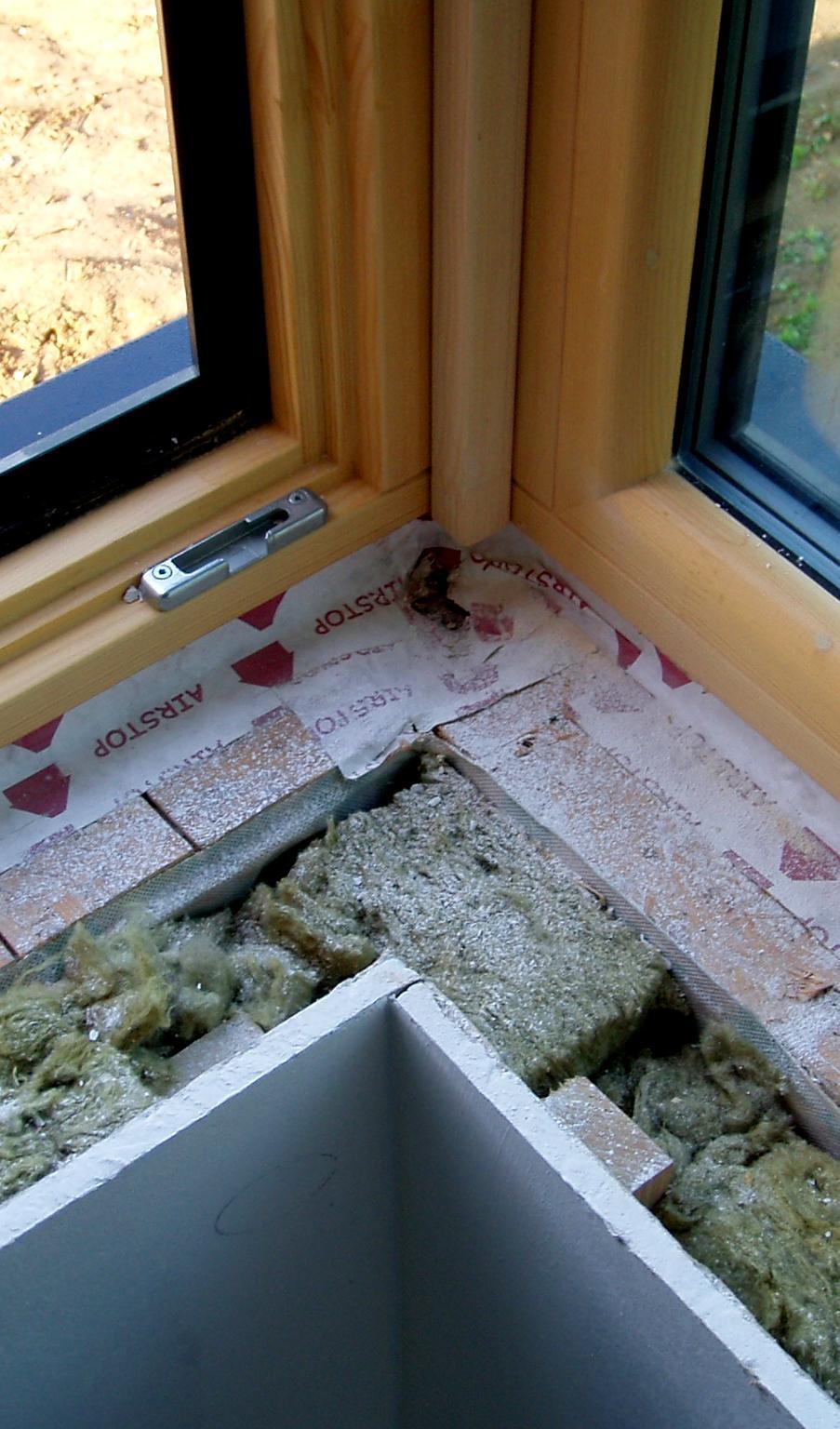

45 vnitřní vzduchotěsné provedení připojovací spáry okna zděná stavba moderní dřevostavba

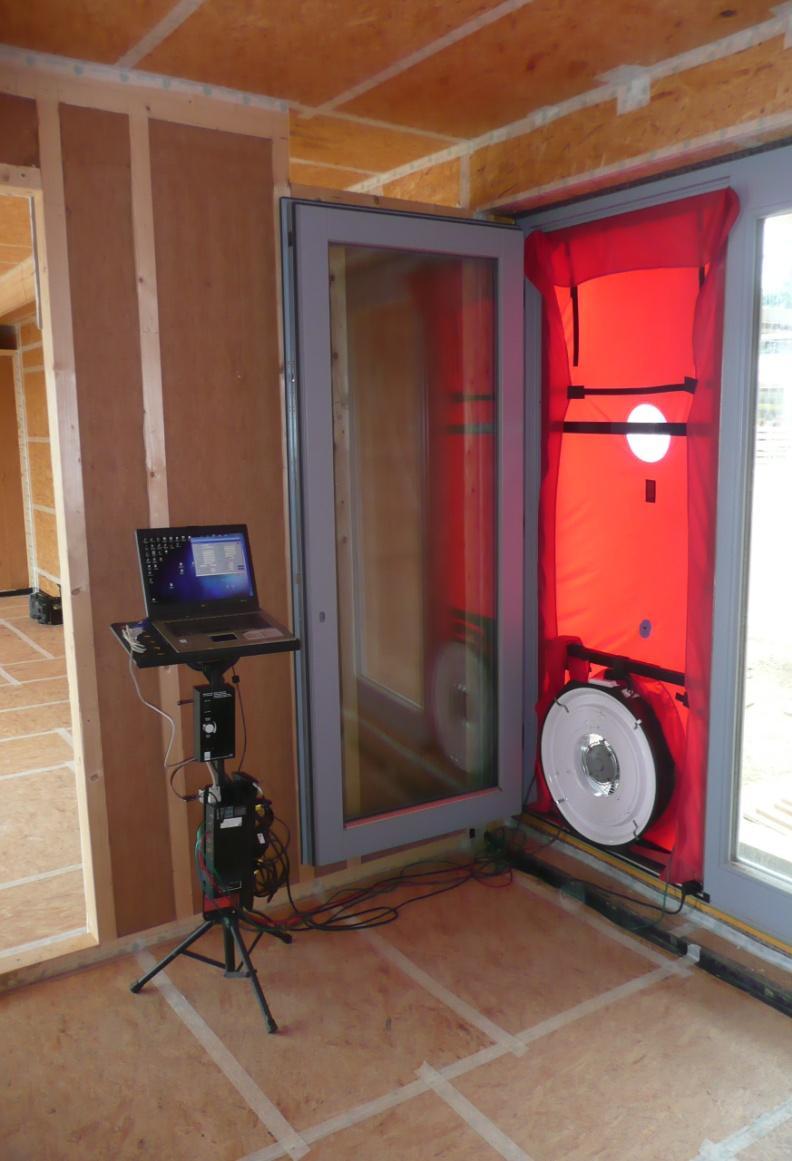

46 podstata měření BD testu: BLOWER DOOR TEST měření množství vzduchu, které unikne z měřeného prostoru při tlakovém spádu 50 Pa (= silnější vítr) pro NED domy je přípustná výměna 100%/hod pro PD 60%/hod test B se provádí při obnažené HVV test A při přejímkách dokončené stavby odhalování netěsností, anemometrem, termovizí, ultrazvukem utěsnění dveří, vložení vysokootáčkového ventilátoru spojeného s PC

47 9. ŘÍZENÉ VĚTRÁNÍ S REKUPERACÍ TEPLA 10. DOPLŇKOVÝ ZDROJ TEPLA a OHŘEV TV

48 Cílem je návrh nekomplikovaného uživatelsky přívětivého řešení

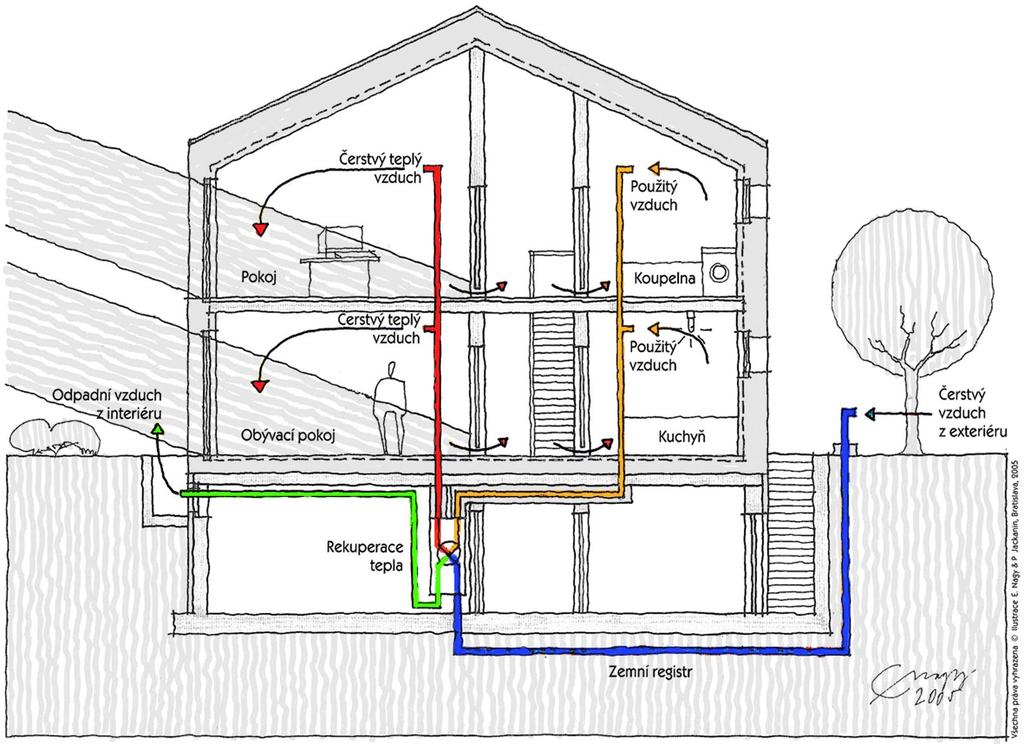

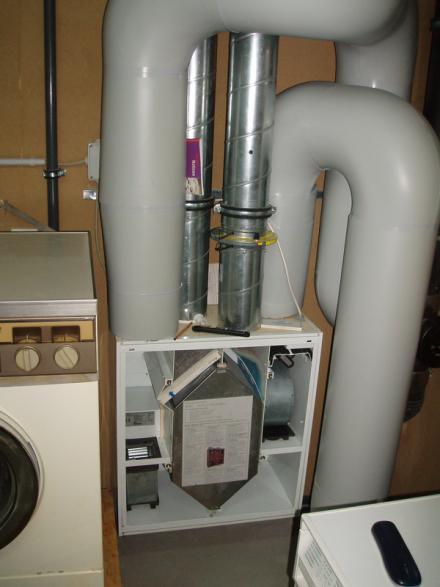

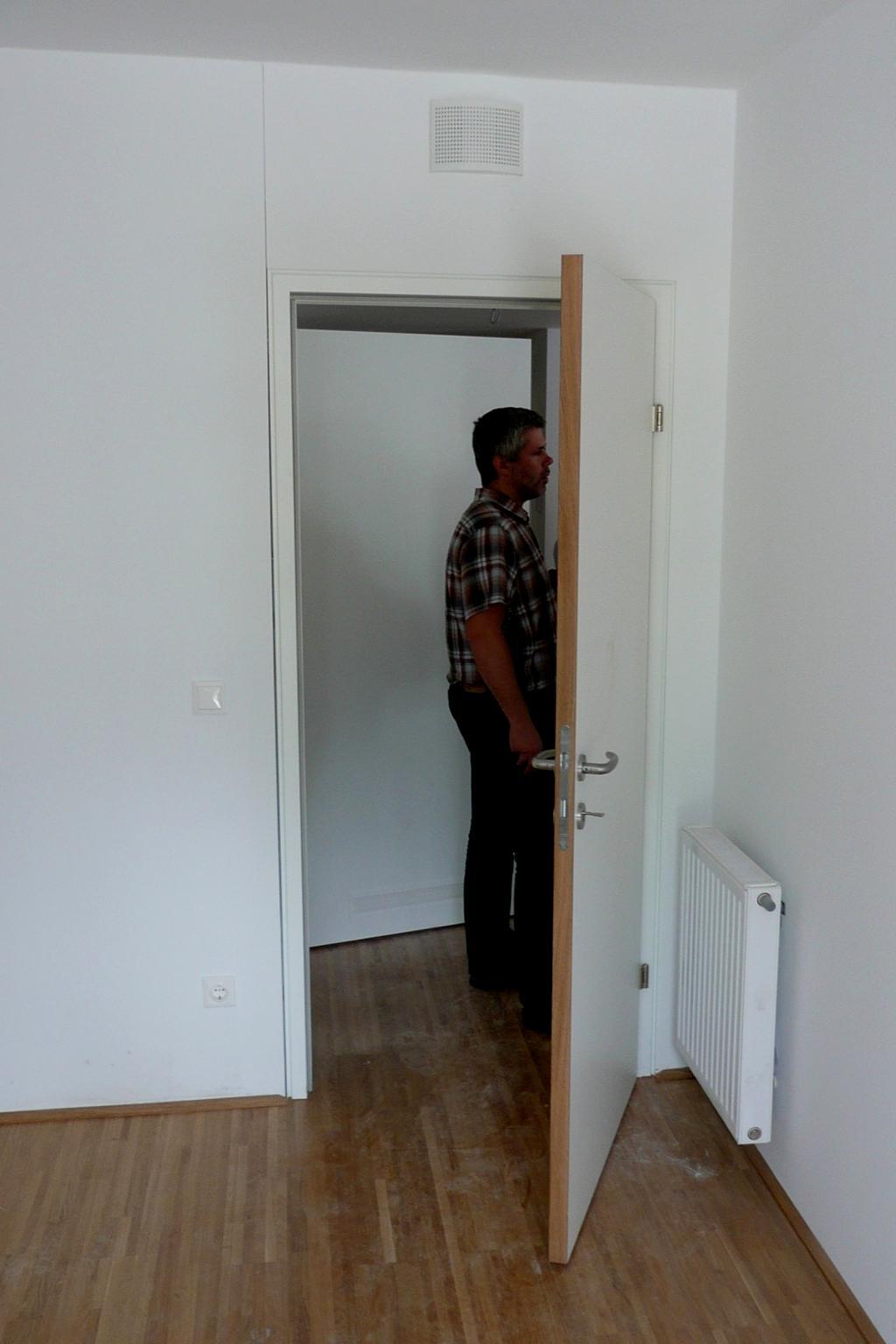

49 jak funguje řízené větrání v pasivním domě? přiváděný čerstvý vzduch do pobytových místnosti procházející vzduch přes chodby (prahem / mřížkou) odváděný znečištěný vzduch kuchyň, koupelna, WC větrací jednotka s rekuperací tepla (zpětným ziskem tepla) min. účinnost rekuperace 75 % Zdroj: E. Nagy Juraj Hazucha ČKAIT Pardubice 04/2012

50 AKTUÁLNÍ SITUACE : ČTYŘČLENNÁ RODINA VYPRODUKUJE V RODINNÉM DOMĚ 8 10 Kg vody/24 hodin POČÍNAJE 60% RELATIVNÍ VLHKOSTÍ STARTUJE RŮST PLÍSNÍ, (NĚKTERÉ PŘIZPŮSOBIVÉ však DŘÍVE) VE VNITŘNÍCH CHRÁNĚNÝCH PROSTORÁCH TRÁVÍME PRŮMĚRNĚ 85% ČASU Zdroj informací: prof. Karel Kabele a Mudr. Zuzana Mathauserová

51 koncentrace CO2 a třídy kvality vnitřního prostředí Koncentrace CO 2 (ppm) třída kvality prostředí (ČSN EN 15521) venkovní prostředí (VP) vysoká úroveň kvality vzduchu třída kvality 2. třída kvality přijatelná úroveň třída kvality nízká úroveň - snížení koncentrace, únava třída kvality doporučené max otupělost, zívání nekvalitní spánek 2500 mimo normu Zdroj: Atrea nedoporučuje se delší pobyt > 5000 mimo normu!!! ve většině obydlí a škol v České republice je tato hranice běžně překračována Juraj Hazucha ČKAIT Pardubice 04/2012

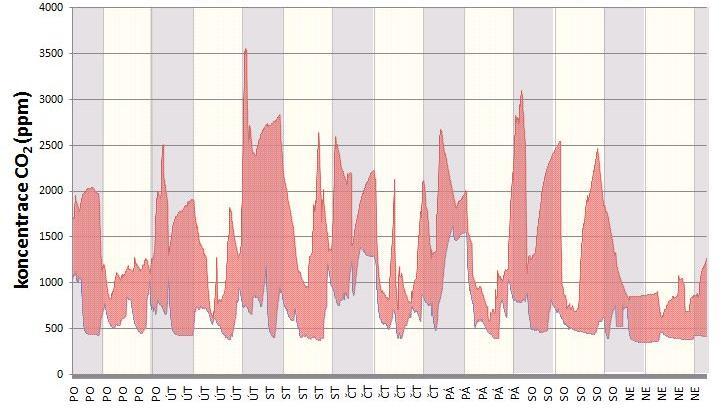

52 PROČ POTŘEBUJEME ŘÍZENÉ VĚTRÁNÍ? 1500 ppm max. povolená hodnota 1000 ppm doporučená hodnota větrání okny - měření koncentrace CO2 v bytě panelového domu Zdroj: EKOWATT Autor: EKOWATT A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 52 z 100

53 Výhody řízeného větrání s rekuperací tepla: - úspora energie 75% až 95% - neustále čerstvý vzduch bez překračování max. povolené koncentrace CO ppm - filtrovaný vzduch bez znečištění prachem a pyly - vysoký komfort - teplý vzduch bez průvanu - bez hlukového zatížení větrání se zavřenými okny - kontinuální odvod vlhkosti ochrana proti plísním

54 Zdroje tepla doplněk přípravy TV: solární kolektory kotel CZT tepelné čerpadlo kompakt.jednotky plyn kombinovaná solanka tepelné výroba tepla a / voda čerpadlo kondenzační elektřiny biomasa pelety kusové dřevo uhelná plynová biomasa kotelna vzduch / voda voda/ voda se zemním vrtem se zemním kolektorem výstupní vzduch Solanka zemní plyn uhelná kotelna plynová solární kolektor Zdroj: Passivhaus Dienstleistung Juraj Hazucha ČKAIT Pardubice 04/2012

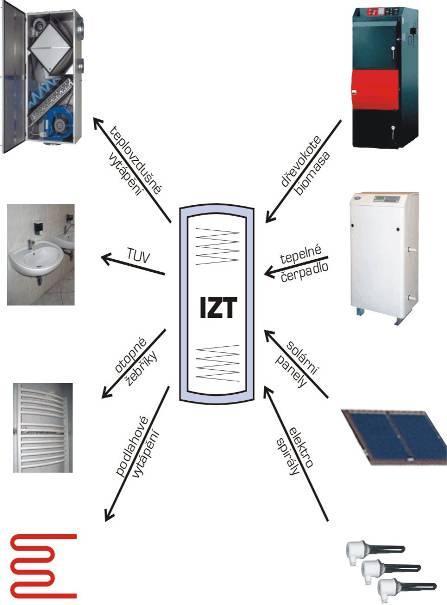

55 Nejčastější koncepce: sloučený systém vytápění a TV integrovaný zásobník tepla s vodou Juraj Hazucha ČKAIT Pardubice 04/2012

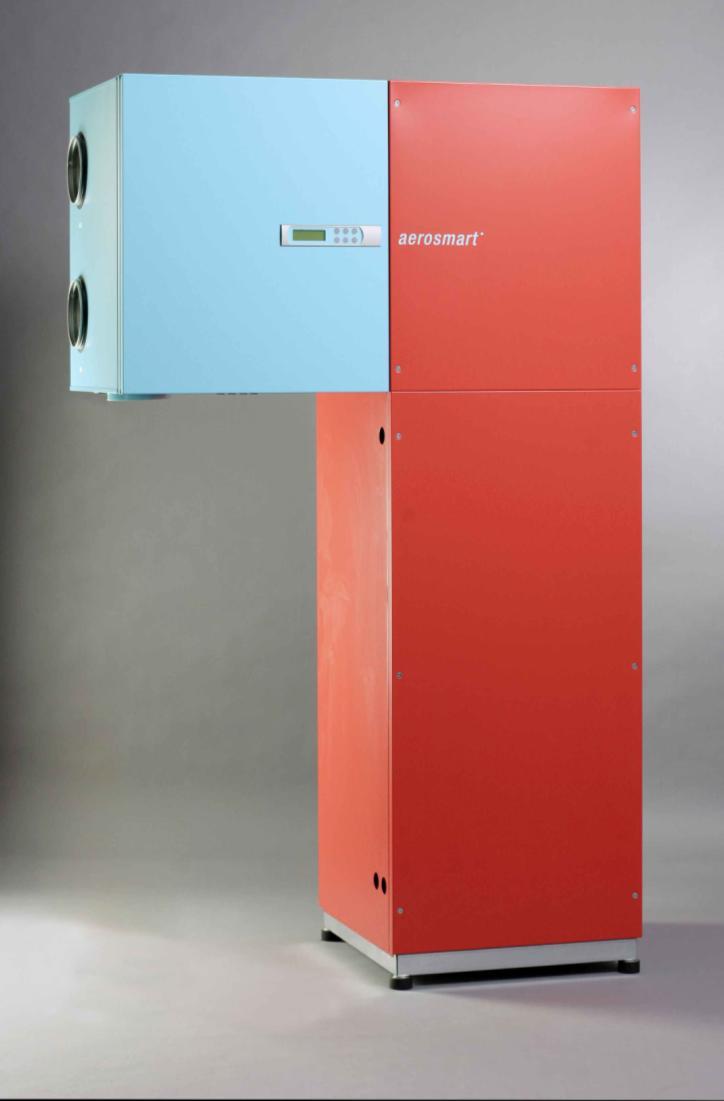

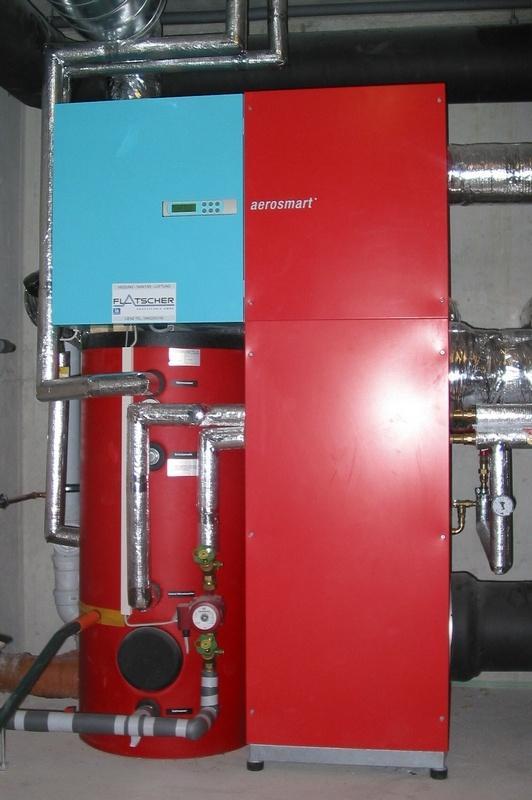

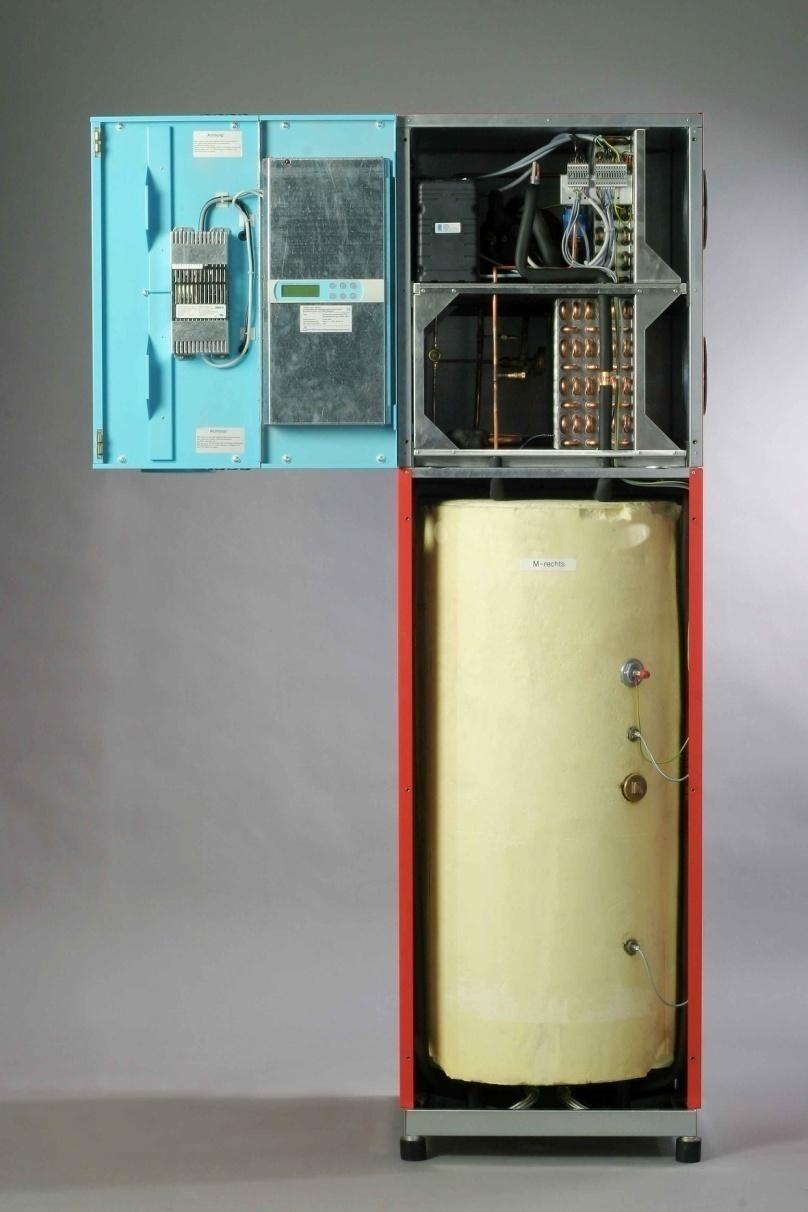

56 Kompaktní jednotky pro větrání a vytápění s vestavěnými tepelnými čerpadly větrací jednotka s rekuperačním výměníkem miniaturní TČ nízkoteplotní teplovodní výměník místo pro další zásobník pro solární ohřev teplé vody zásobník teplé vody o objemu 200l Zdroj: Centrum pasivního domu, Drexel&Weiss Juraj Hazucha ČKAIT Pardubice 04/2012

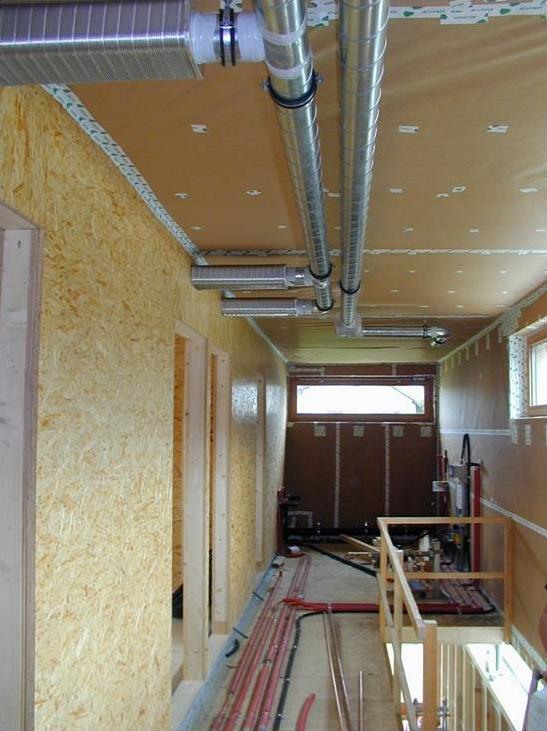

57 zásady pro navrhování rozvodů vzt rozvody vzduchu: -> co nejkratší a nejpřímější rozvody (tlakové ztráty, čistitelnost) Venkovní Odtah pod stropem páteřní vedení v sníženém podhledu chodby, krátké odbočky do jednotlivých místností. Výhodou jednodušší proveditelnost, kratší délky rozvodů Juraj Hazucha ČKAIT Pardubice 04/2012

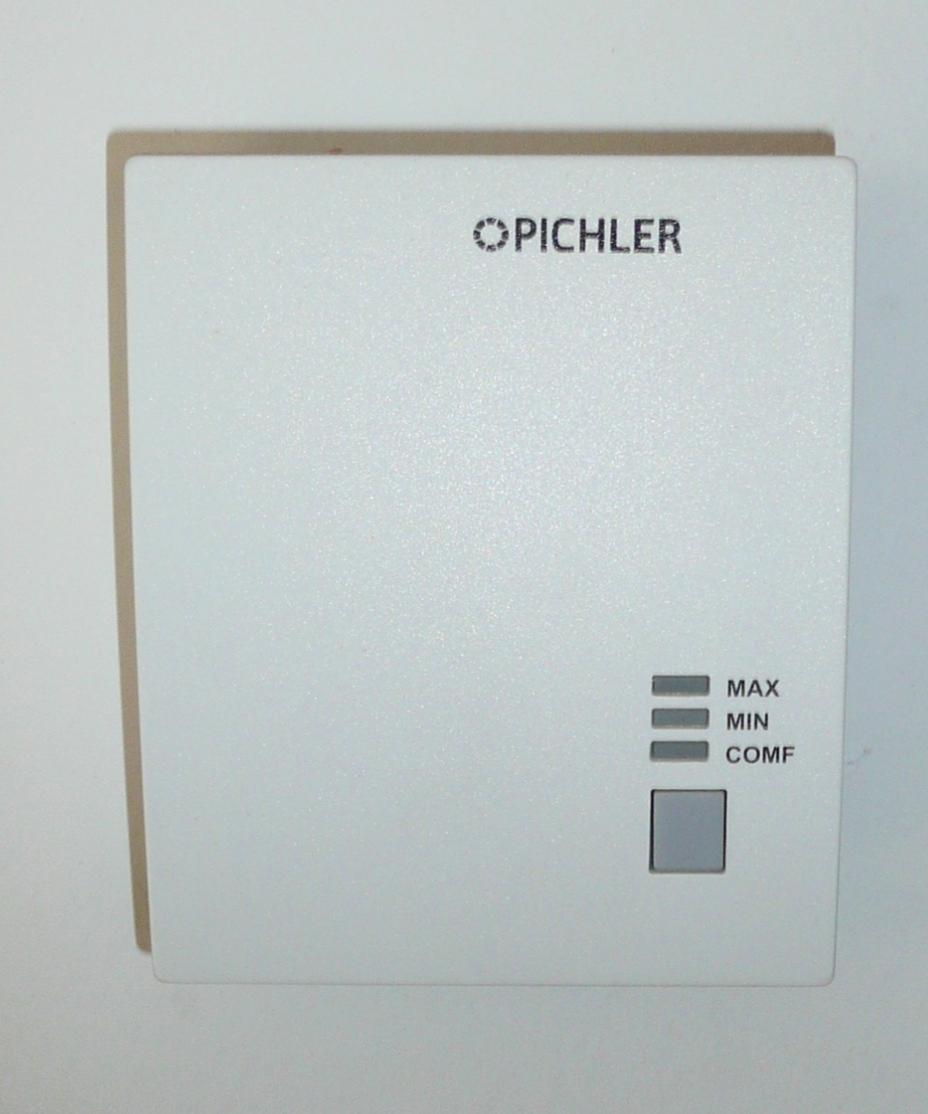

58 uživatelsky vlídné ovládání přívod vzt v nadpraží dveří v PD je jedno kam umístím malý, doplňkový zdroj tepla Juraj Hazucha ČKAIT Pardubice 04/2012

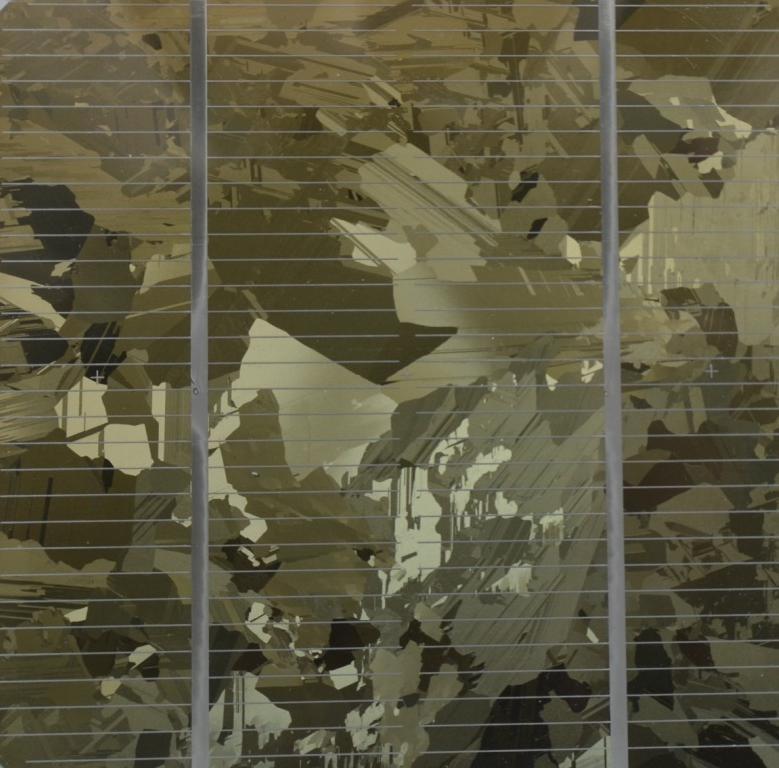

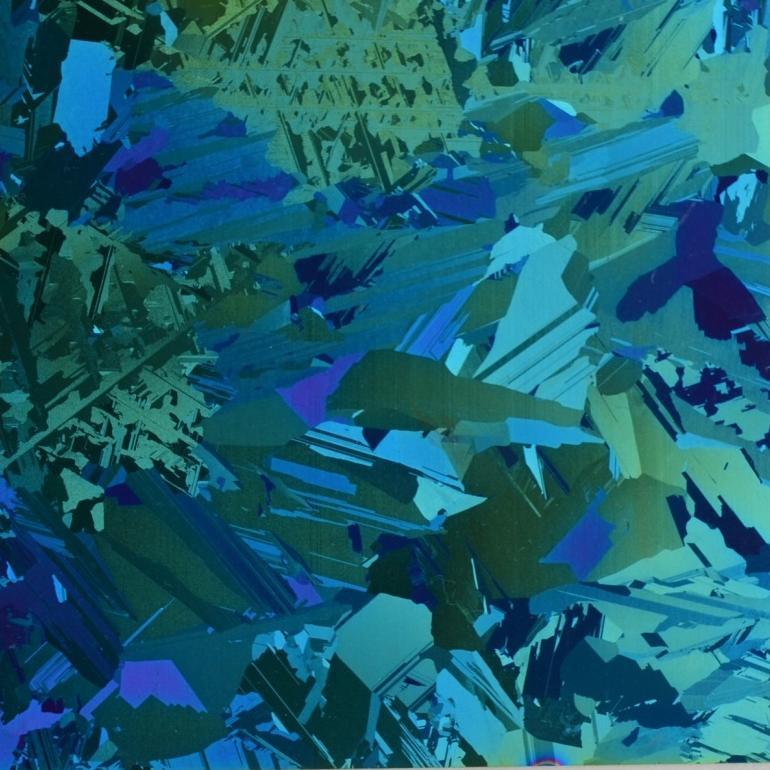

59 PV grafické možnosti monokrystalů design příroda PV grafické možnosti polykrystalů Victor Vasarely

60 13 příběhů pasivních RD

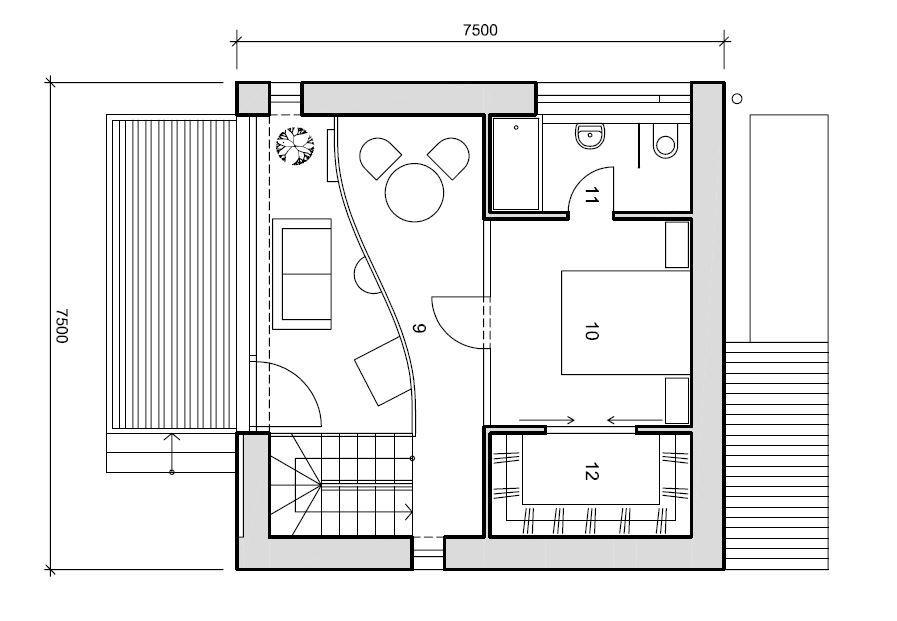

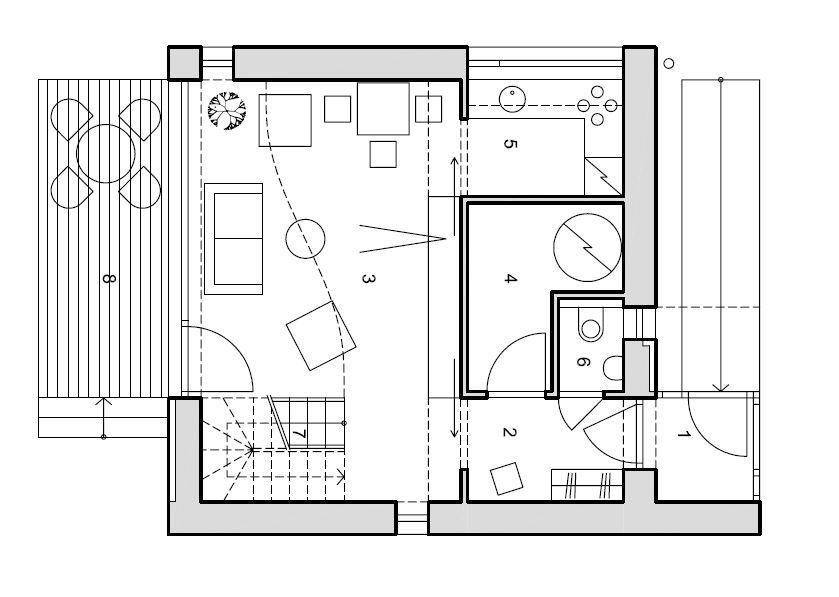

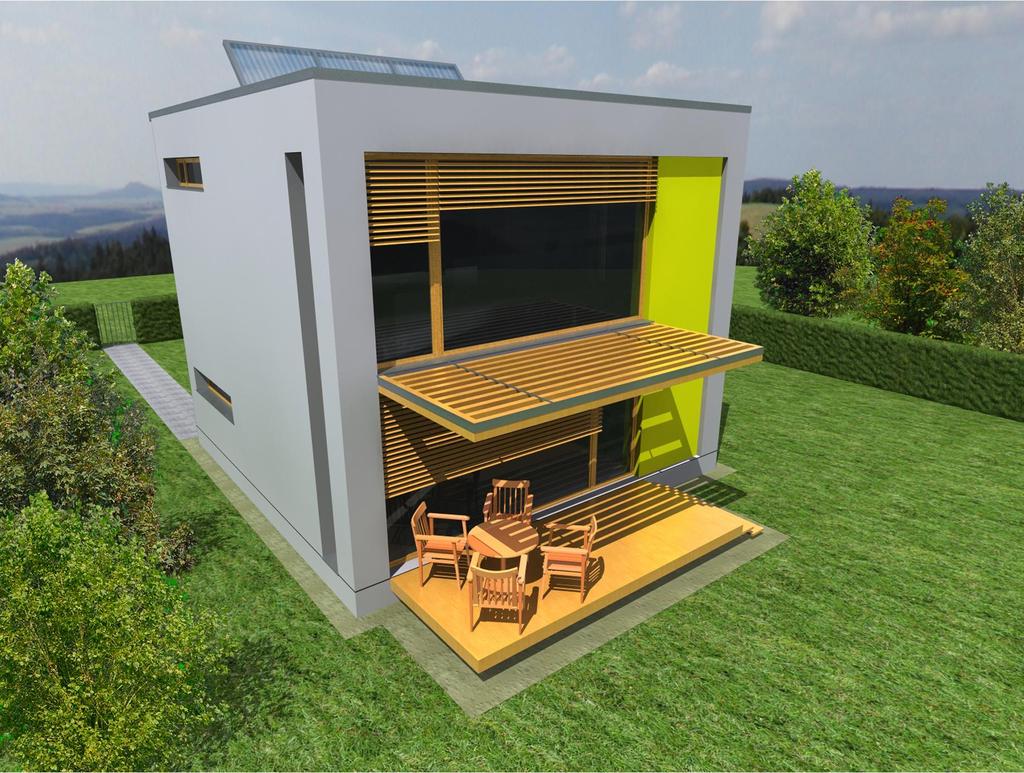

61 TEPELNÉ ZTRÁTY (kw) 0,9 ZASTAVĚNÁ PLOCHA (m 2 ) 60 UŽITNÁ PLOCHA (m 2 ) 72 OBESTAVĚNÝ PROSTOR (m 3 ) 408 CENA ( Kč/m 3, bez DPH) XXXX MALÝ PASIVNÍ DŮM PRO OPAKOVANOU VÝSTAVBU 2012

62

63 PASIVNÍ DŮM DOLNÍ BŘEŽANY

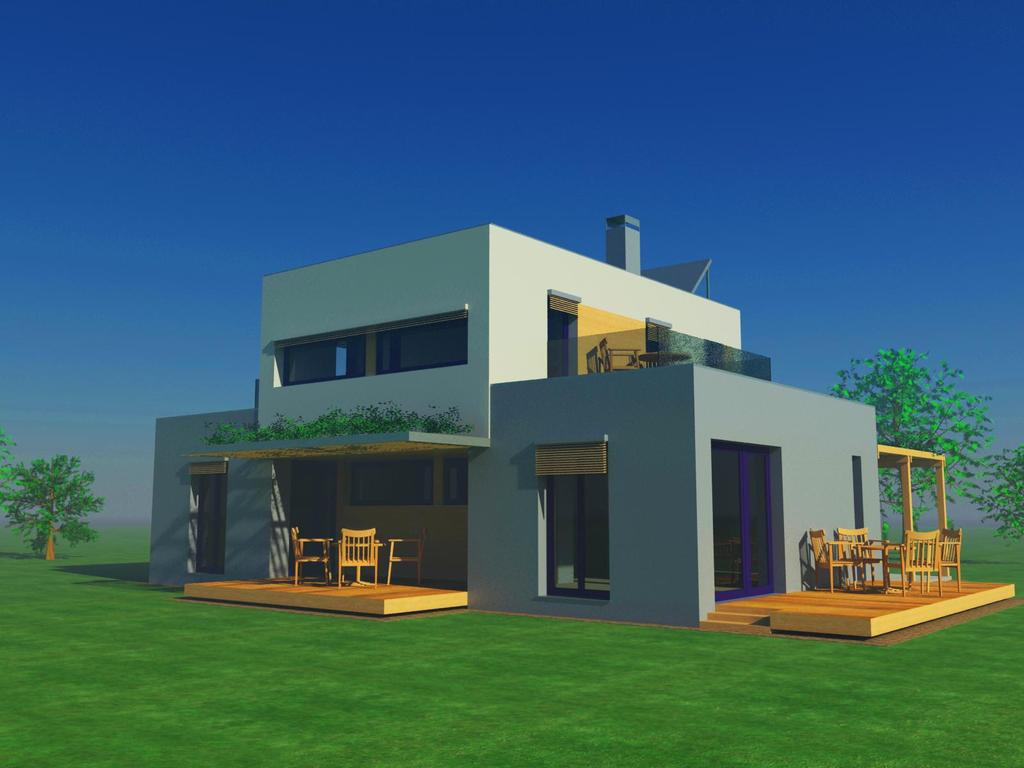

64 ZDĚNÝ PASIVNÍ DŮM DOLNÍ BŘEŽANY 2008

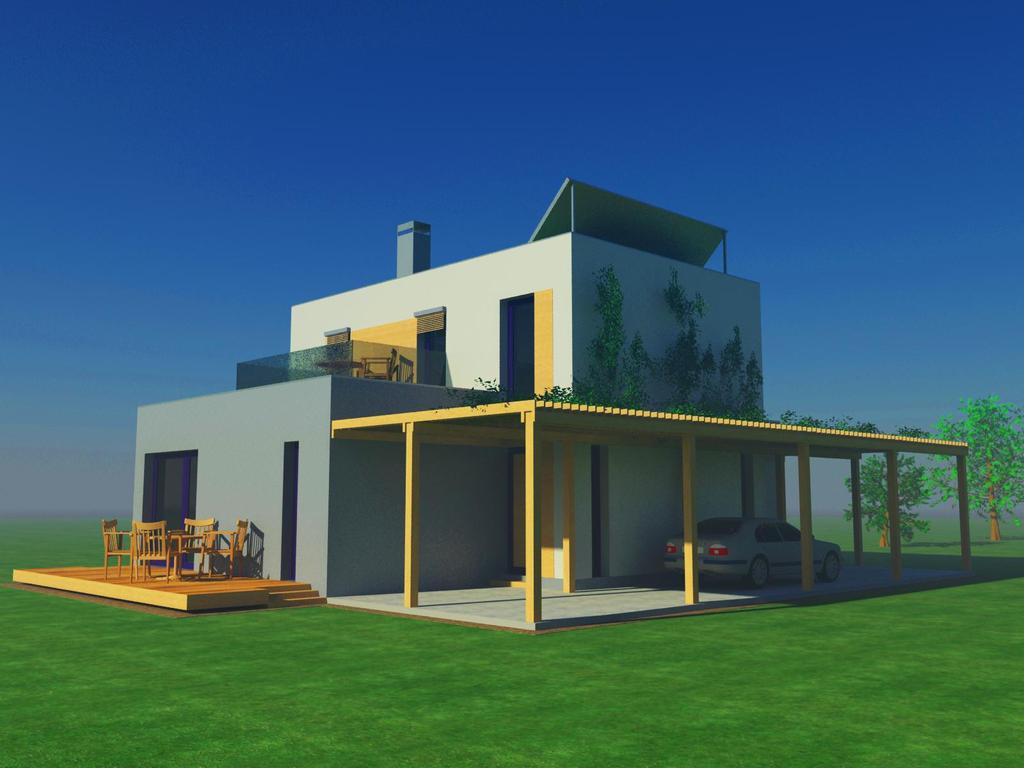

65 TEPELNÉ ZTRÁTY (kw) X,X ZASTAVĚNÁ PLOCHA (m 2 ) 129 UŽITNÁ PLOCHA (m 2 ) 130 OBESTAVĚNÝ PROSTOR (m 3 ) 749 CENA ( Kč/m 3, bez DPH) XXXX

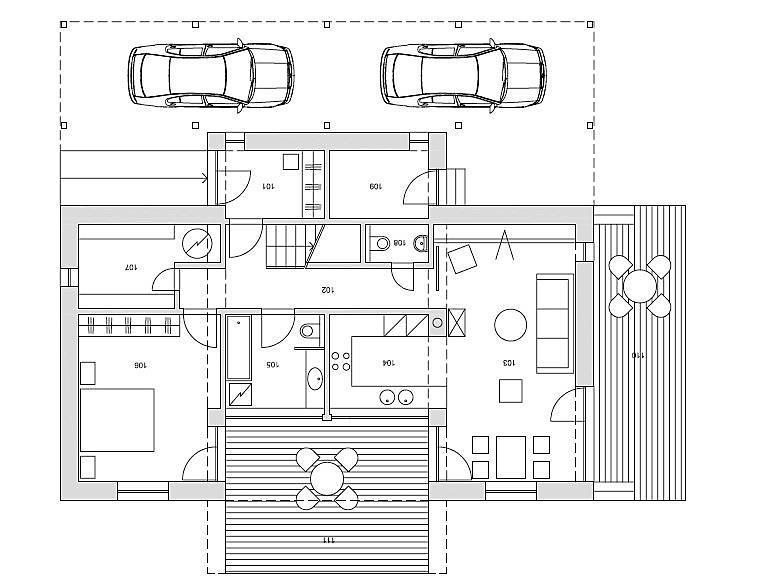

66 půdorysy - pasivní dům dolní břežany

67 ZDĚNÝ PASIVNÍ DŮM ROSTOKLATY 2013

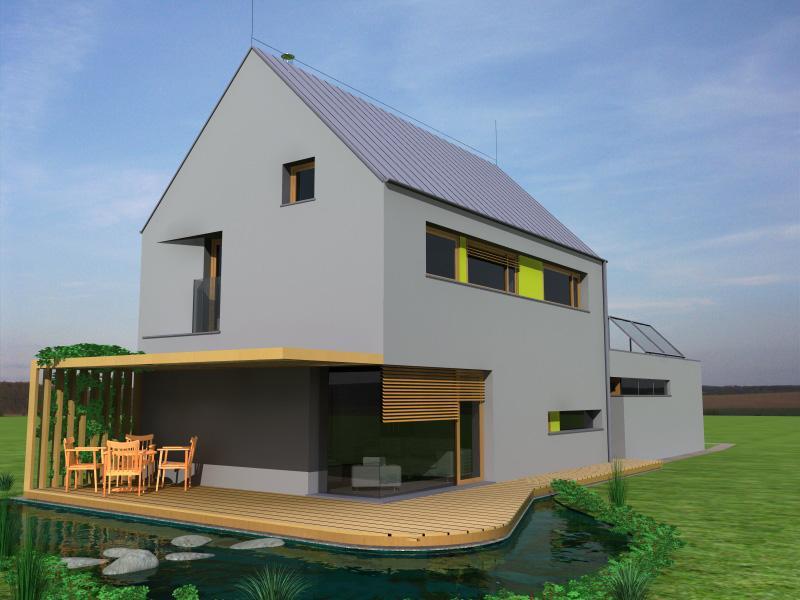

68

69

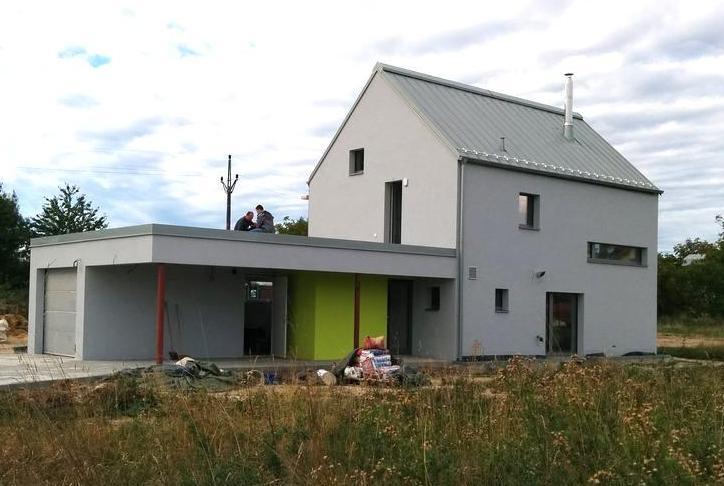

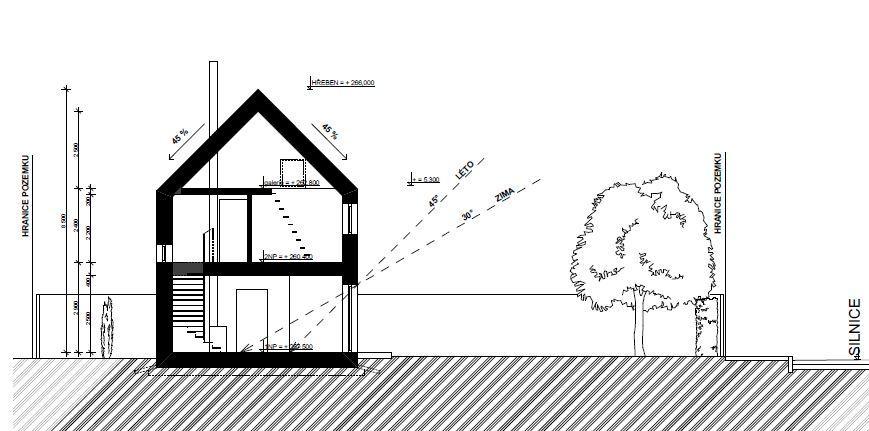

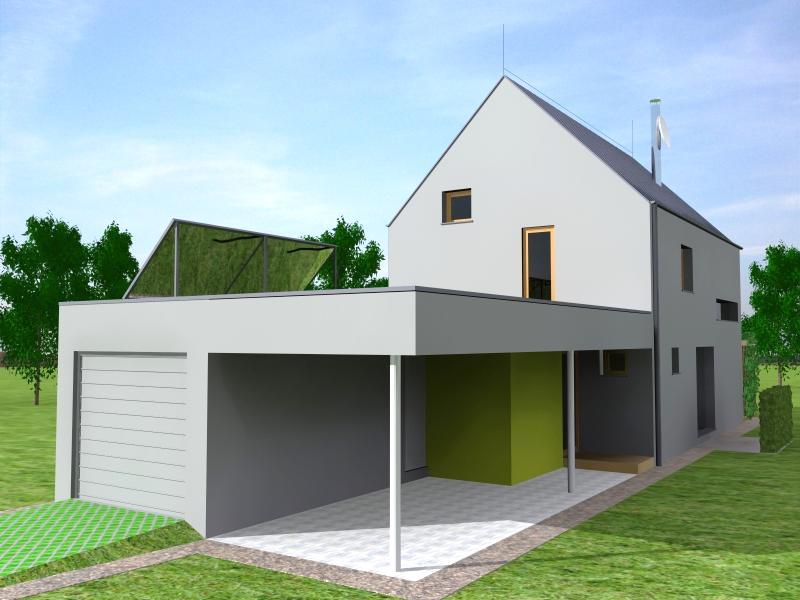

70 TEPELNÉ ZTRÁTY (kw) 2,3 ZASTAVĚNÁ PLOCHA (m 2 ) 122 UŽITNÁ PLOCHA (m 2 ) 137 OBESTAVĚNÝ PROSTOR (m 3 ) 655 CENA ( Kč/m 3, bez DPH) XXXX

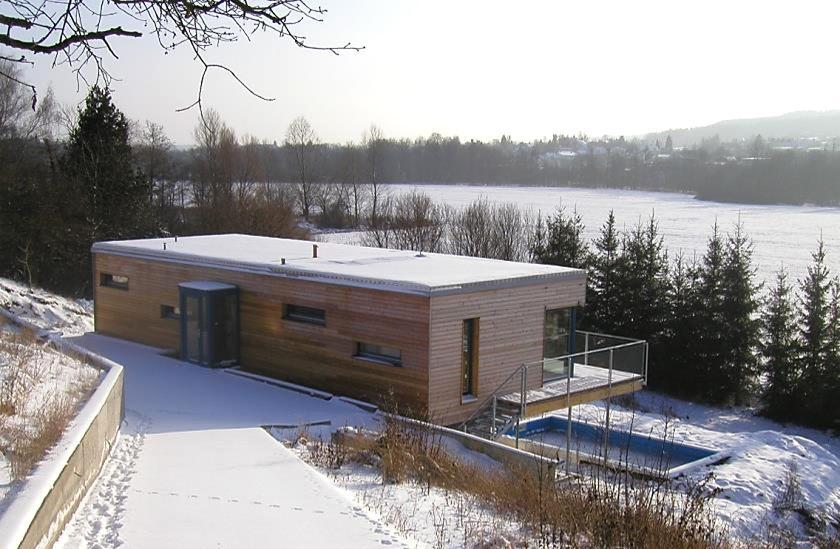

71 DŘEVĚNÝ TÉMĚŘ NULOVÝ DŮM STARÝ PLZENEC 2004

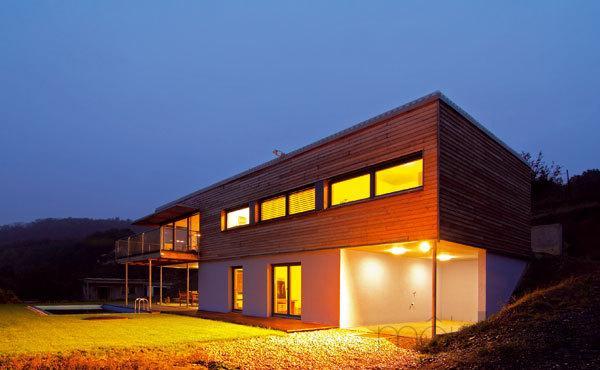

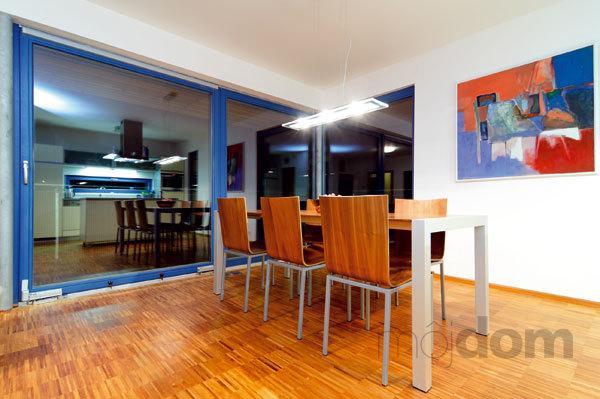

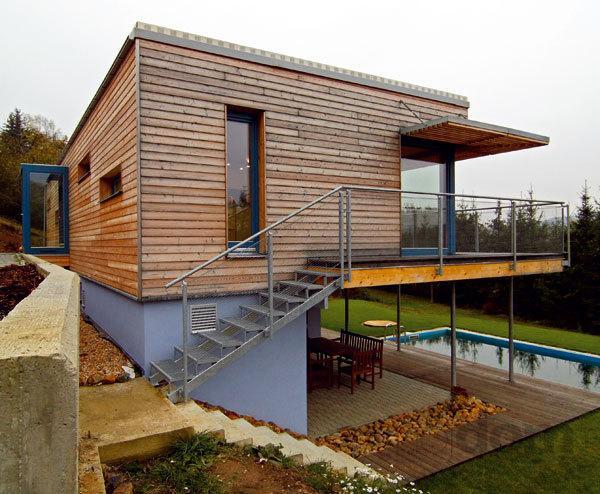

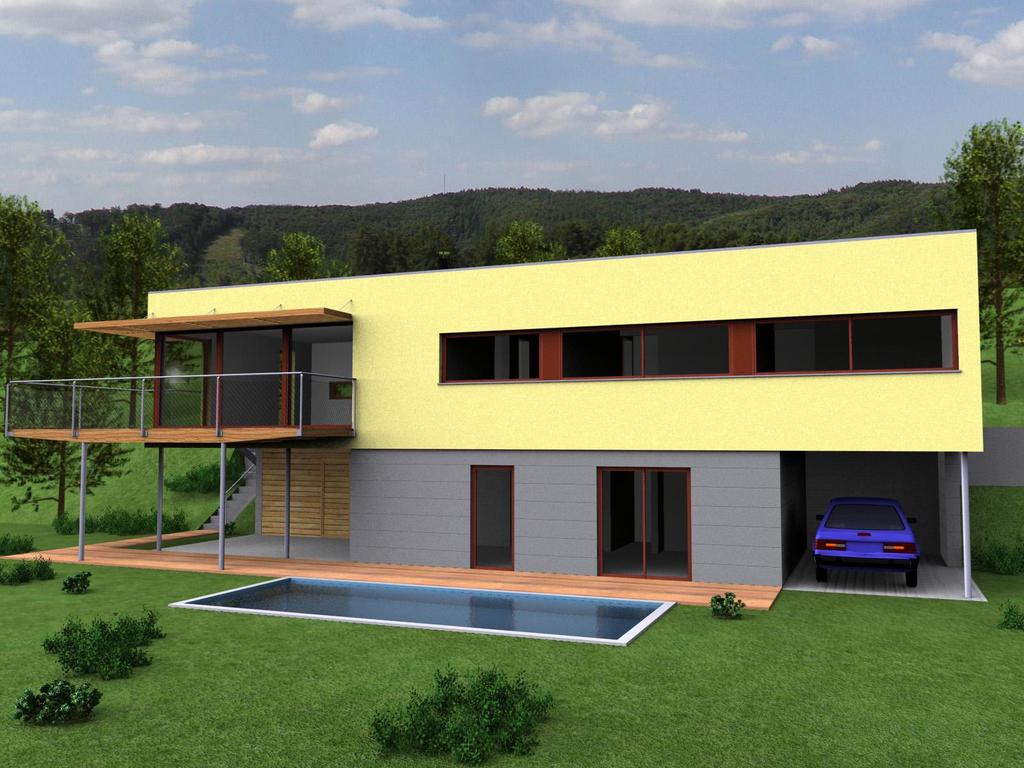

72 TEPELNÉ ZTRÁTY (kw) 4,5 ZASTAVĚNÁ PLOCHA ( m 2 ) 107 UŽITNÁ PLOCHA ( m 2 ) 136 OBESTAVĚNÝ PROSTOR (m 3 ) 614

73

74 FOTO : DANIEL VESELOVSKÝ

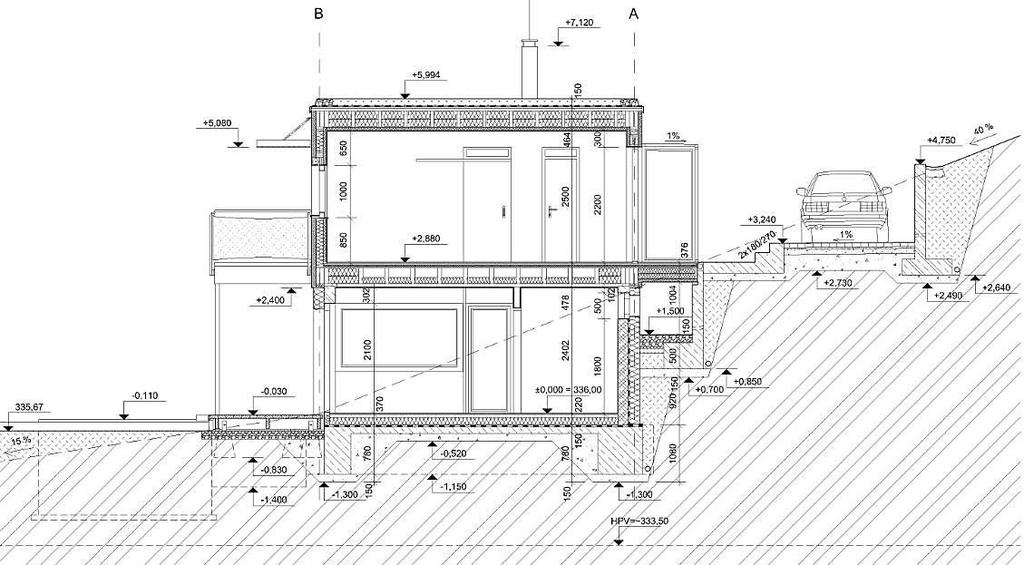

75

76

77 DŘEVĚNÝ PASIVNÍ DŮM DOMASLAVICE

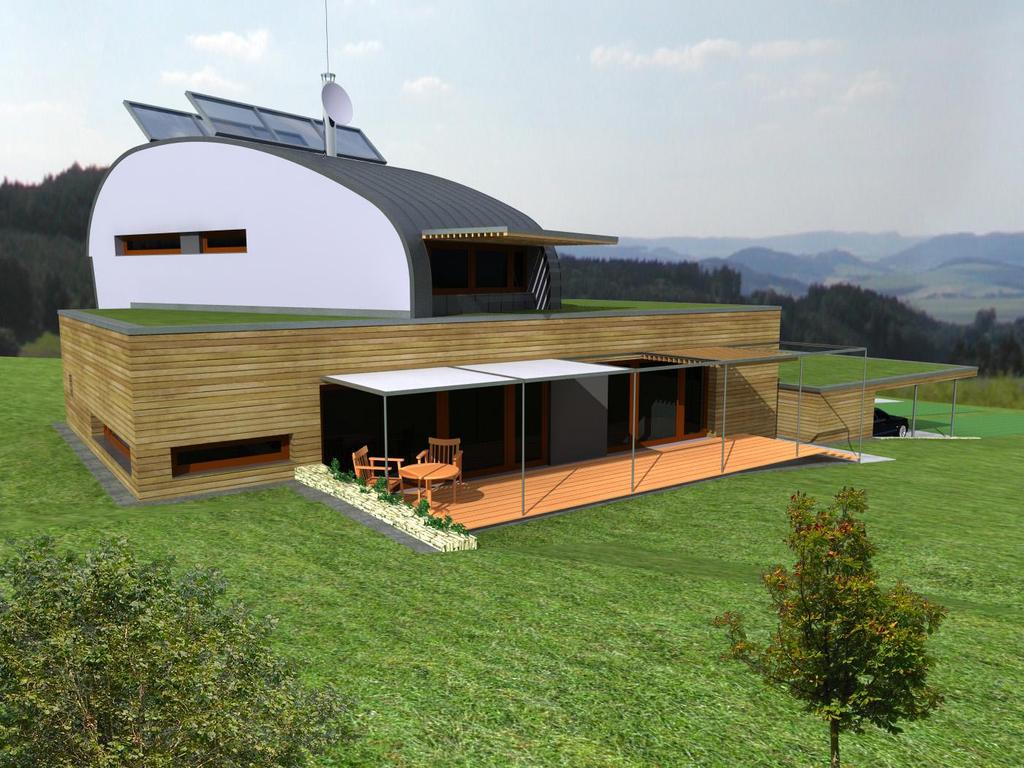

78 TEPELNÉ ZTRÁTY (kw) 3 ZASTAVĚNÁ PLOCHA (m 2 ) 253 UŽITNÁ PLOCHA (m 2 ) 148 OBESTAVĚNÝ PROSTOR (m 3 ) 769 CENA ( Kč/m 3, bez DPH) XXXX,- DŘEVĚNÝ PASIVNÍ DŮM DOMASLAVICE 2011

79

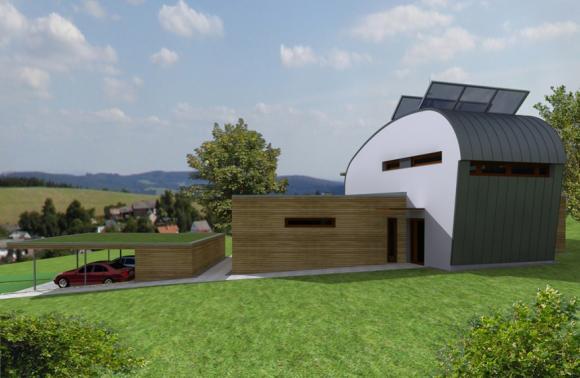

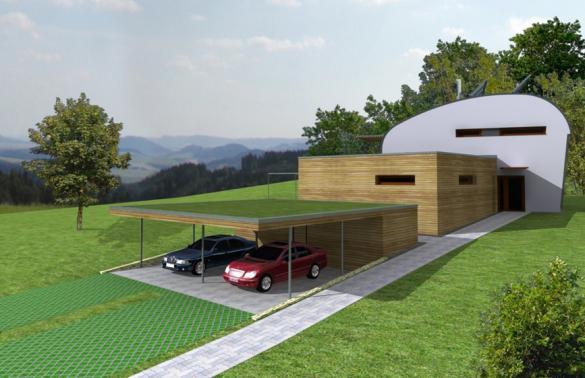

80

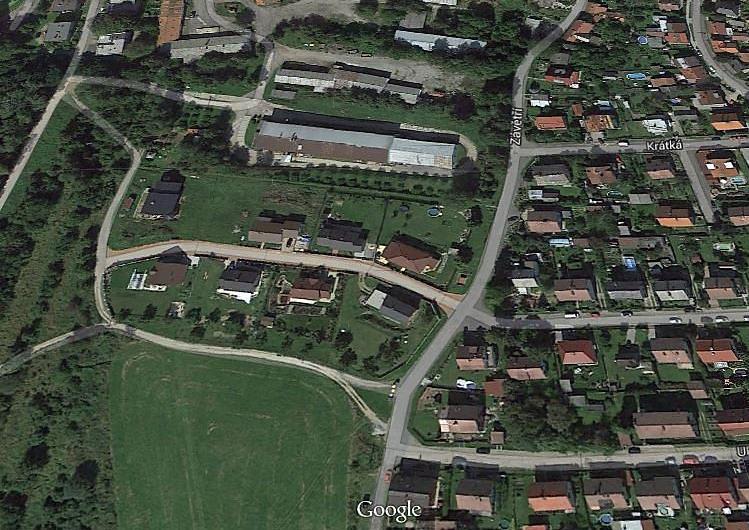

81 DŘEVĚNÝ PASIVNÍ DŮM VOTICE

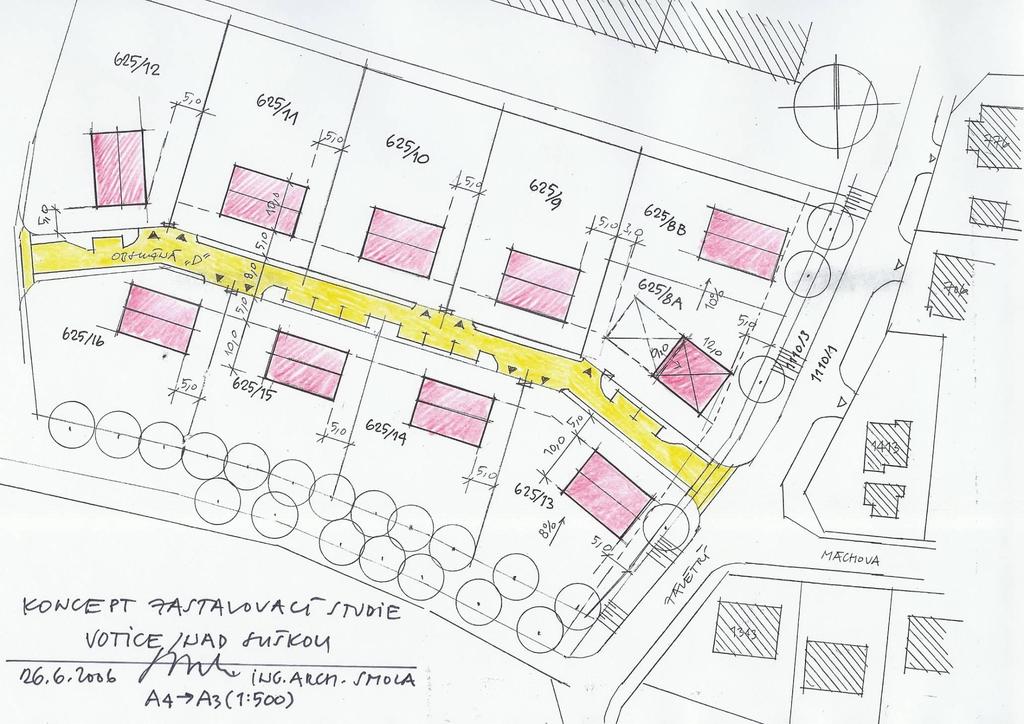

82

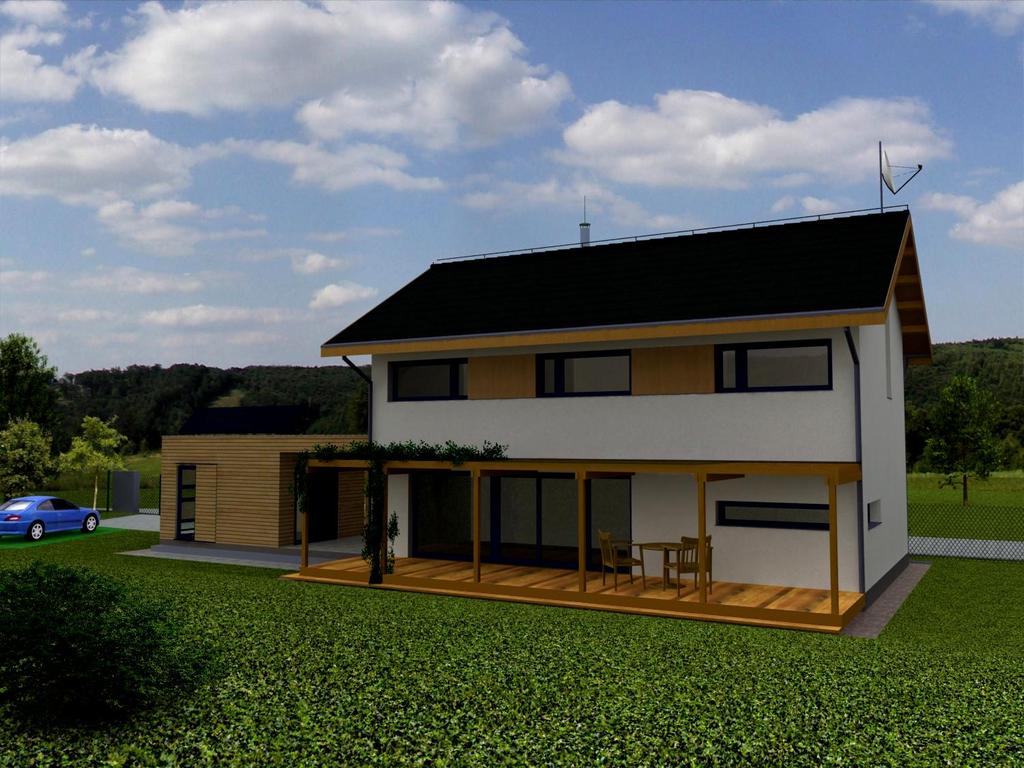

83 TEPELNÉ ZTRÁTY (kw) 2,5 ZASTAVĚNÁ PLOCHA (m 2 ) 97 UŽITNÁ PLOCHA (m 2 ) 151 OBESTAVĚNÝ PROSTOR (m 3 ) 733 CENA ( Kč/m 3, bez DPH) 6.000,- PASIVNÍ DŮM VOTICE 2007, DOKONČEN 2009

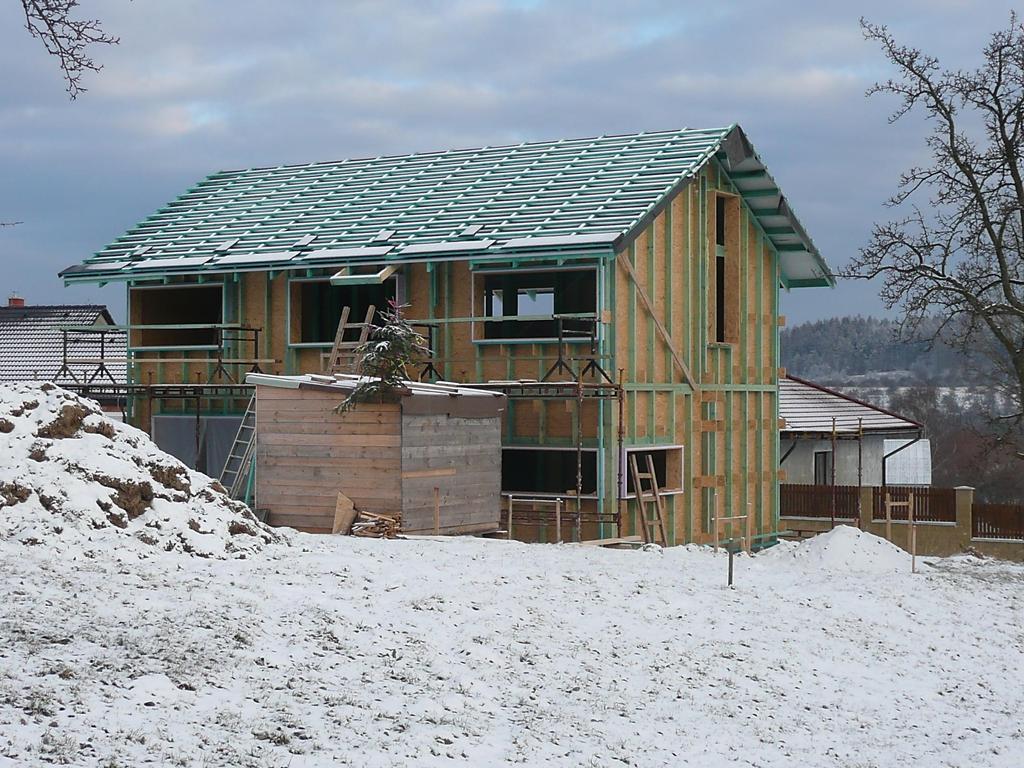

84 stavba v lednu 2009 při - 18 C

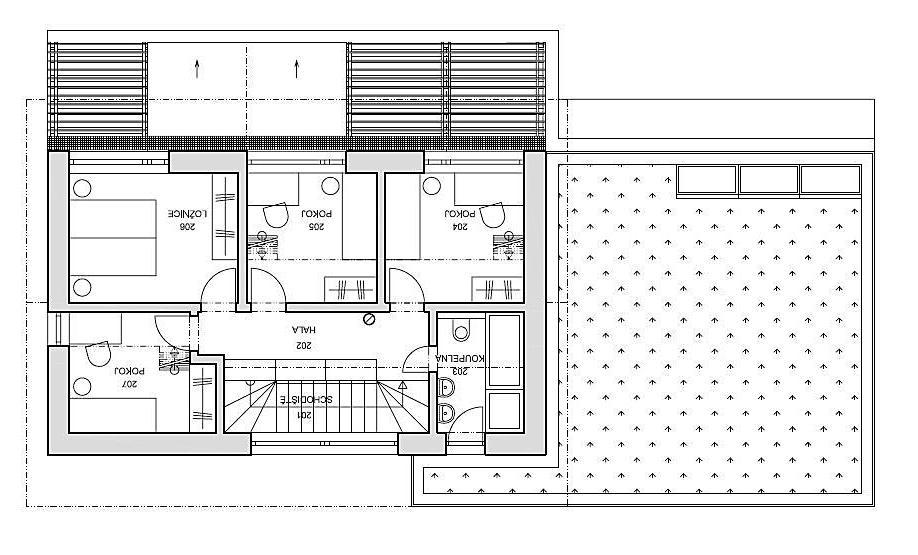

85

86

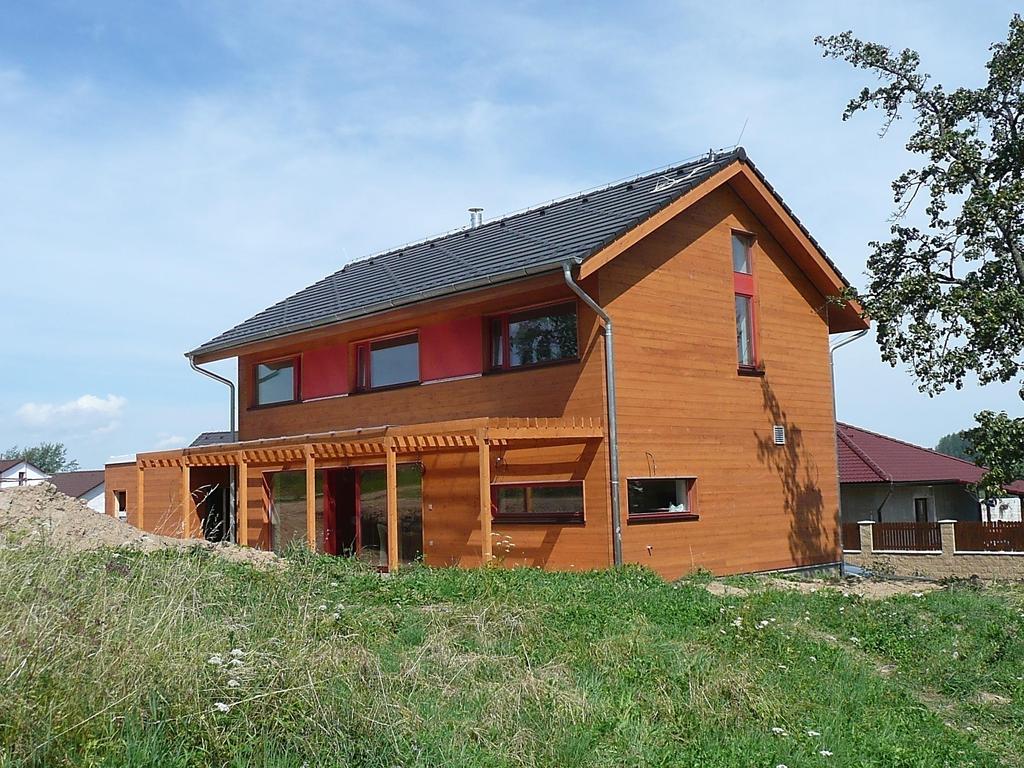

87 dům při kolaudaci v srpnu 2009

88 ZDĚNÝ PASIVNÍ DŮM JINAČOVICE 2011

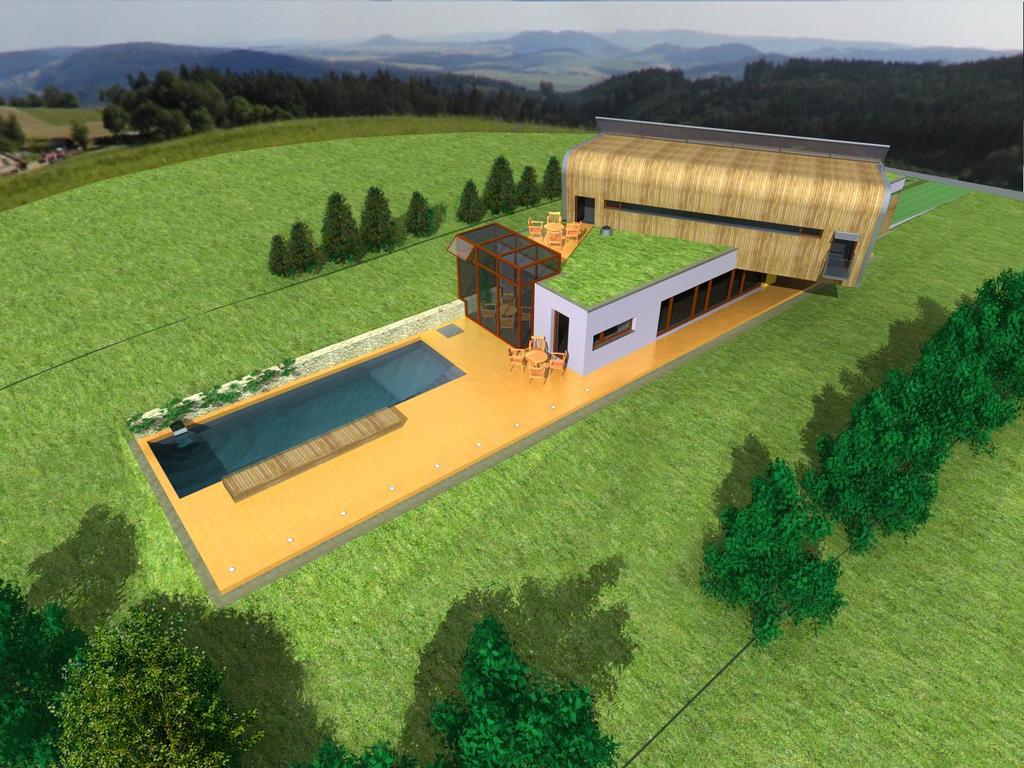

89 PASIVNÍ DŮM JINAČOVICE 2011

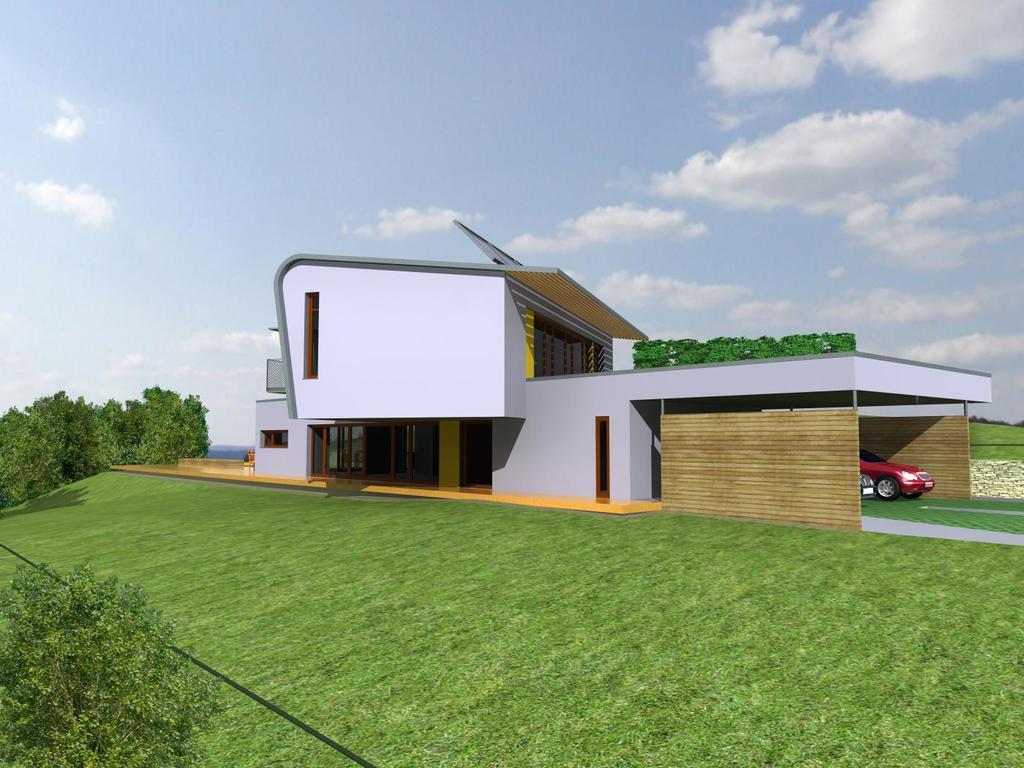

90 TEPELNÉ ZTRÁTY (kw) X ZASTAVĚNÁ PLOCHA (m 2 ) 286 UŽITNÁ PLOCHA (m 2 ) 150 OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) XXXX

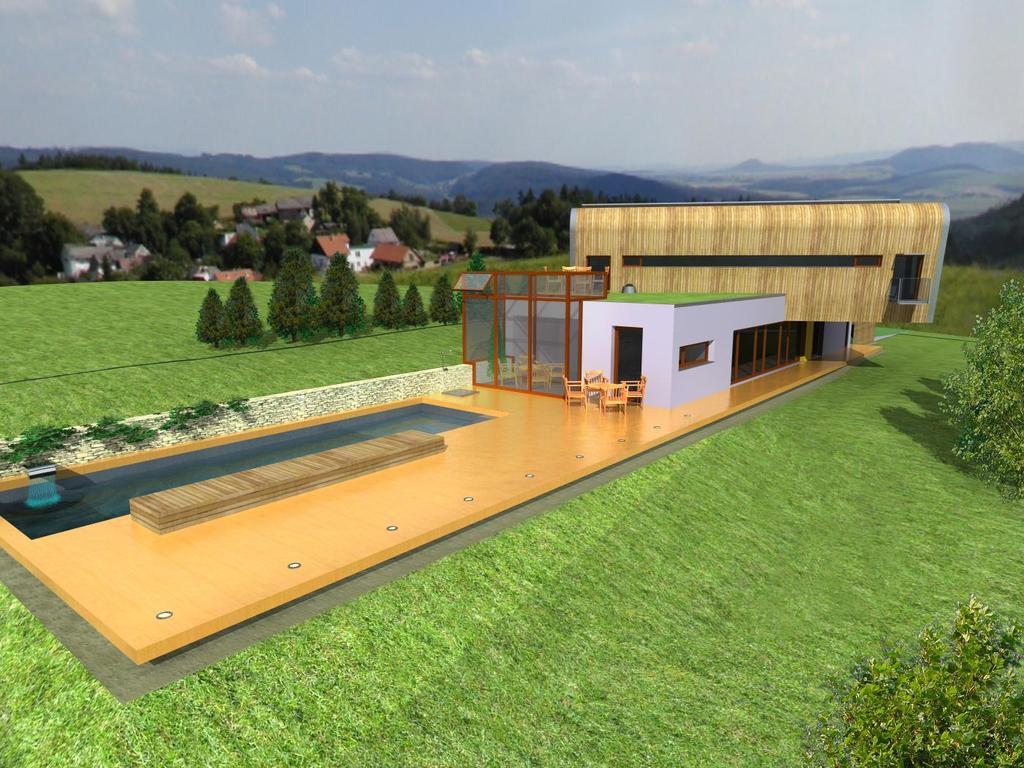

91 varianta určená k realizaci

92

93 PASIVNÍ DŮM DOLNÍ BŘEŽANY

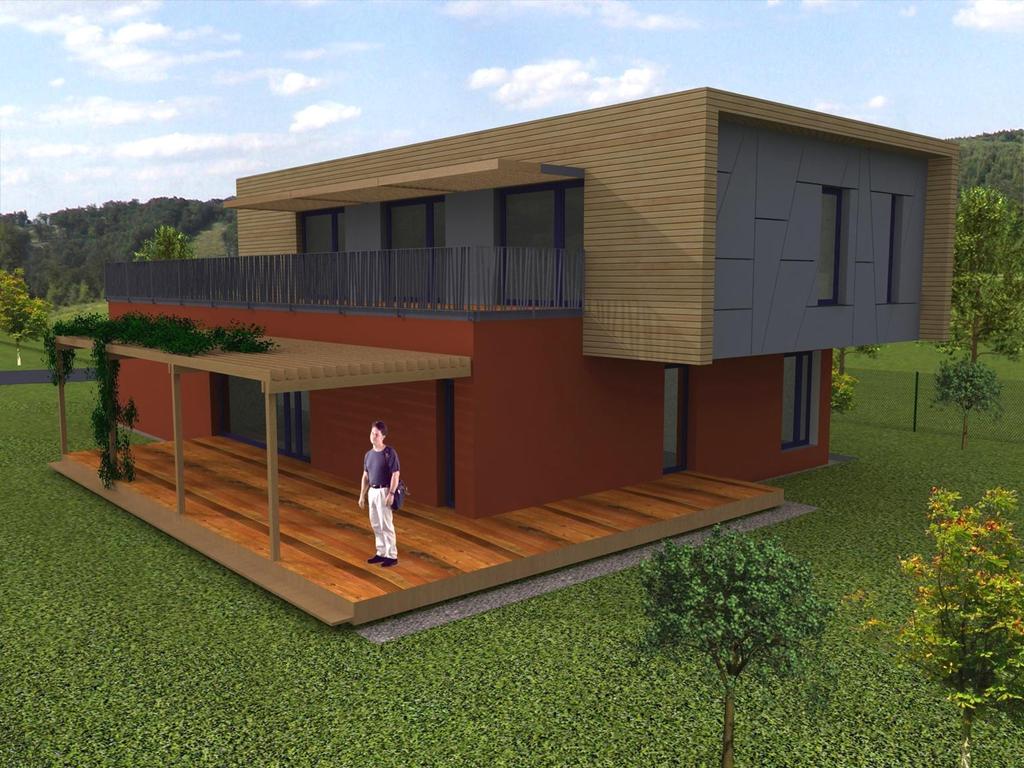

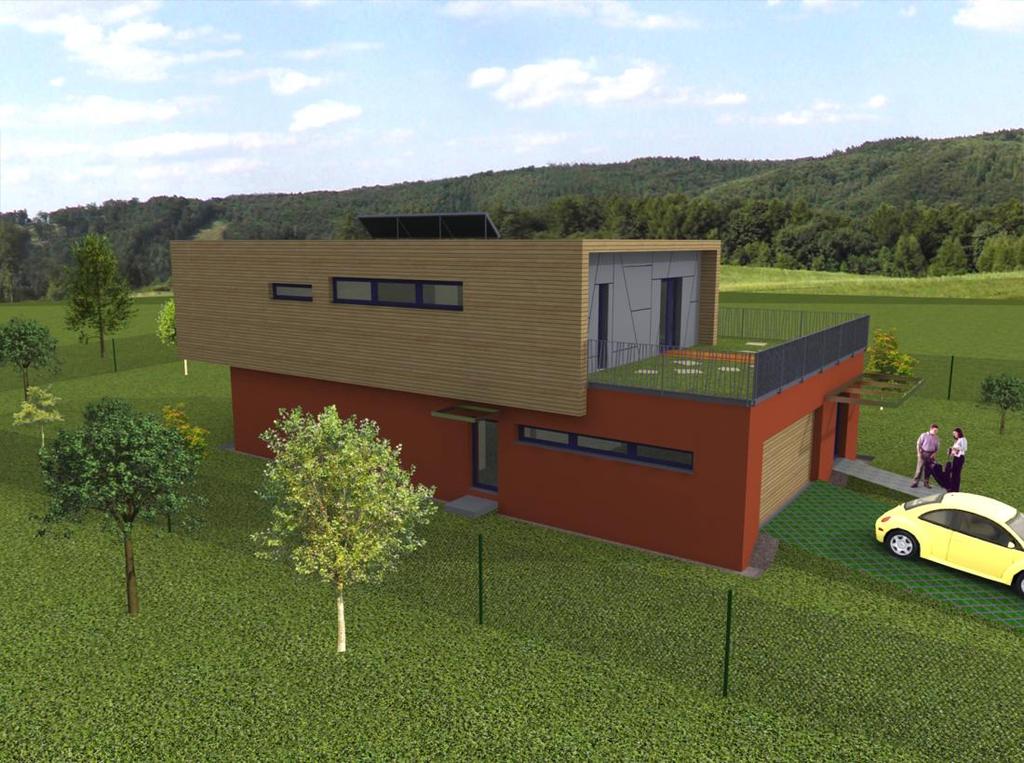

94 DŘEVĚNÝ PASIVNÍ DŮM NOVÉ BŘEŽANY 2007 TEPELNÉ ZTRÁTY (kw) 3,7 ZASTAVĚNÁ PLOCHA (m 2 ) 187 UŽITNÁ PLOCHA (m 2 ) 248 OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) 8.200

95

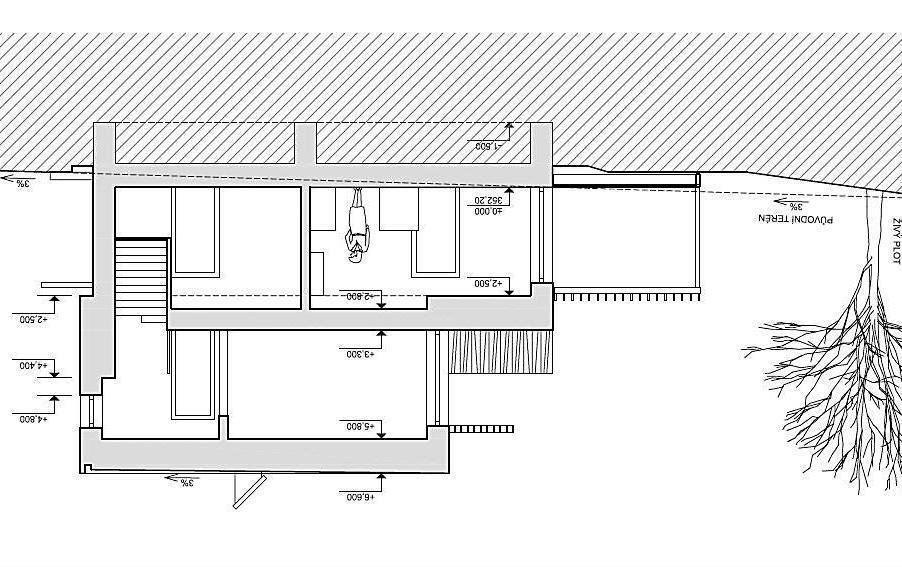

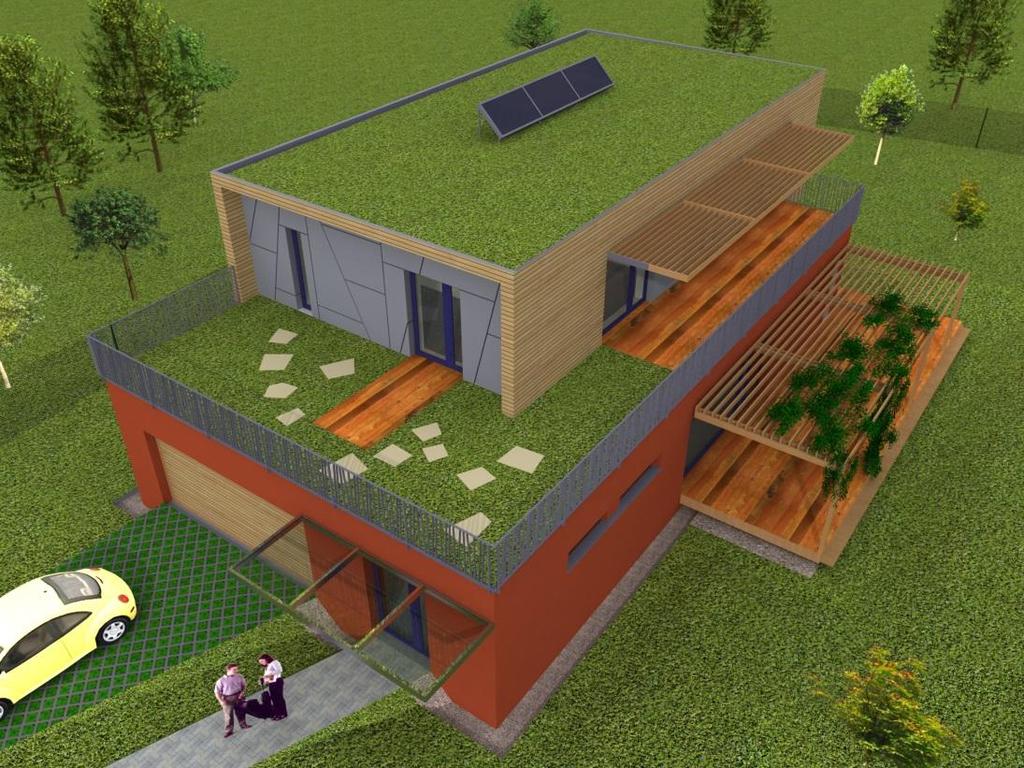

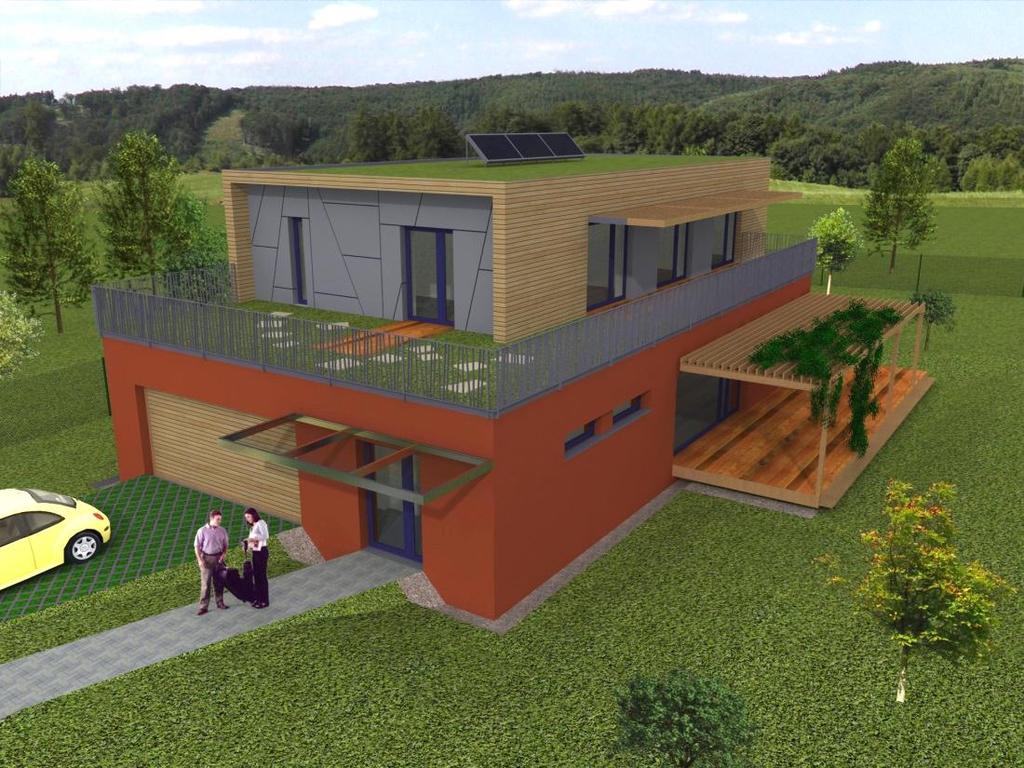

96

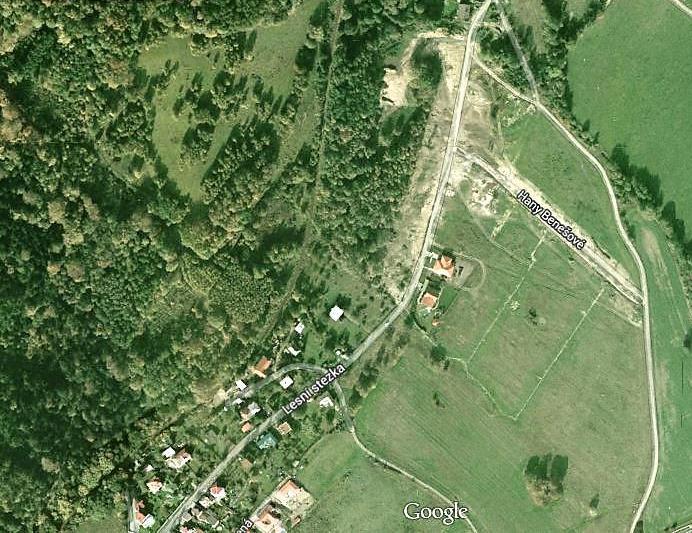

97 místo stavby krupka, úpatí krušných hor

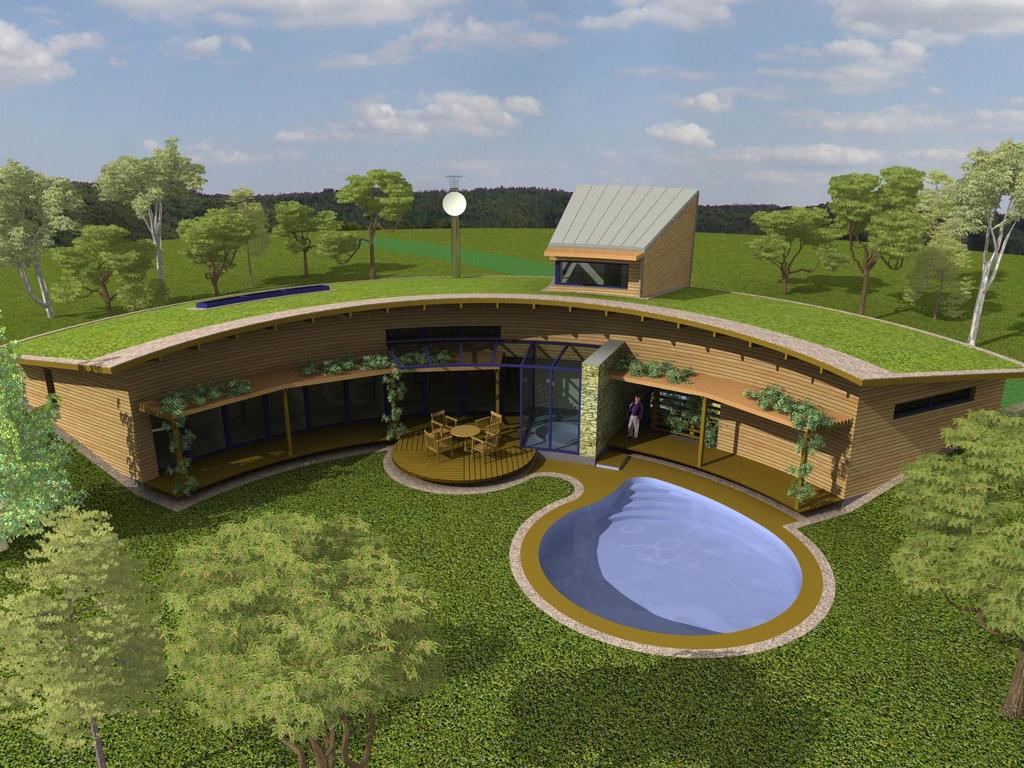

98 PASIVNÍ DŮM KRUPKA 2007 TEPELNÉ ZTRÁTY (kw) X,X ZASTAVĚNÁ PLOCHA (m 2 ) 330 UŽITNÁ PLOCHA (m 2 ) 262 OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) XXXX

99 pohled z východu

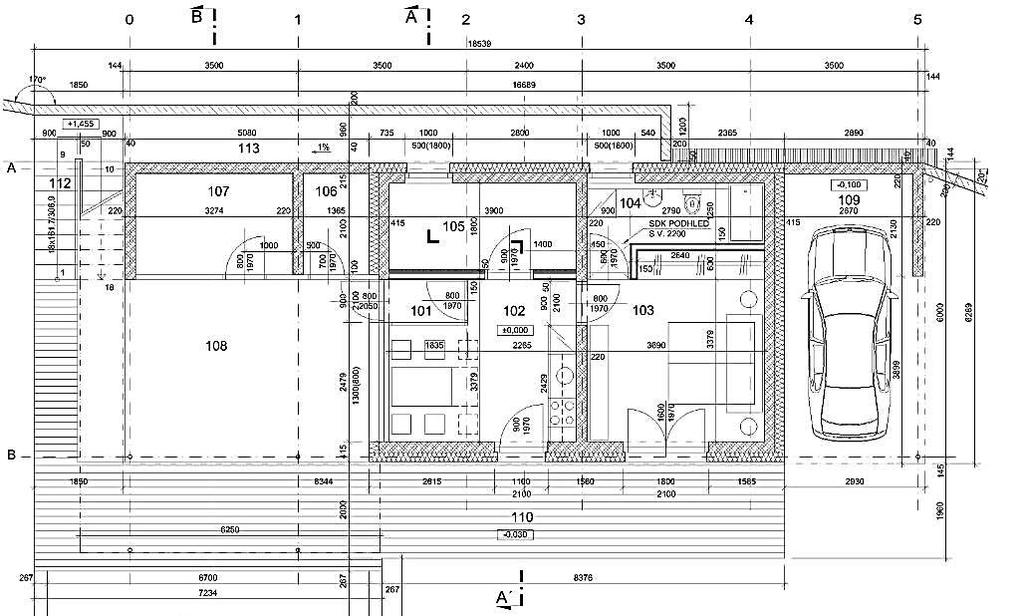

100 PD krupka - půdorys přízemí STANDARD PASIVNÍHO DOMU

101 zelená střecha

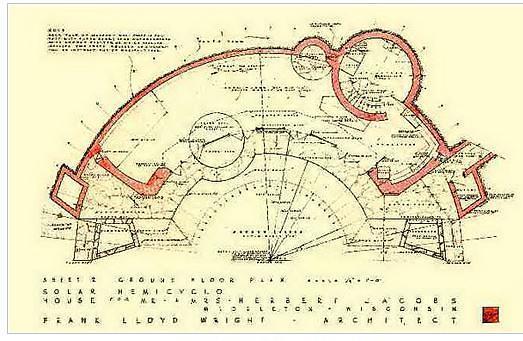

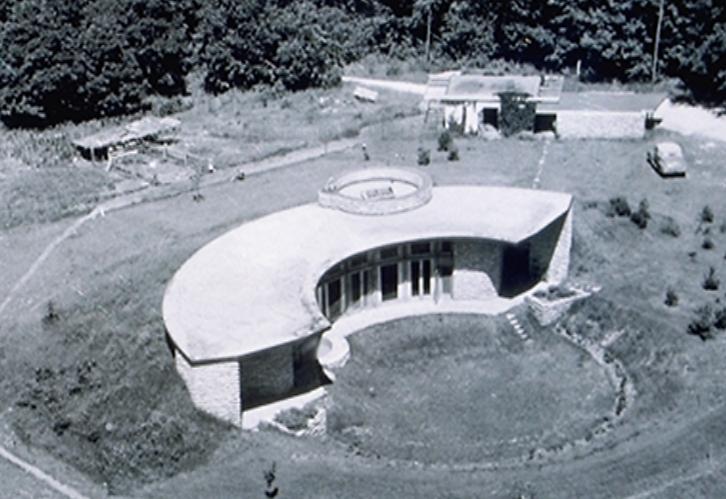

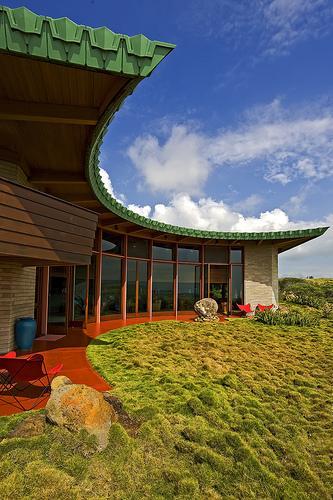

102 SOLAR HEMICYKLE 1944 WISCONSIN ARCHITEKT: FRANK LOYD WRIGHT

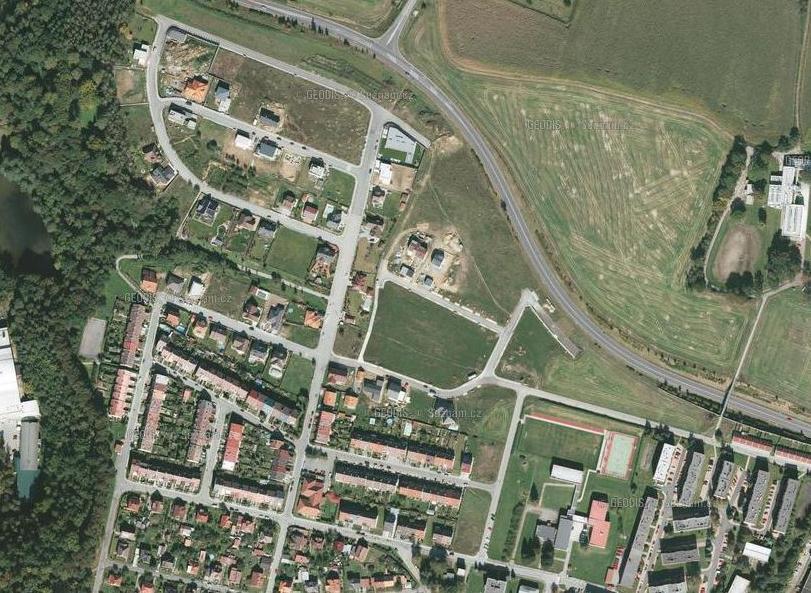

103 PASIVNÍ DŮM HAVLÍČKŮV BROD

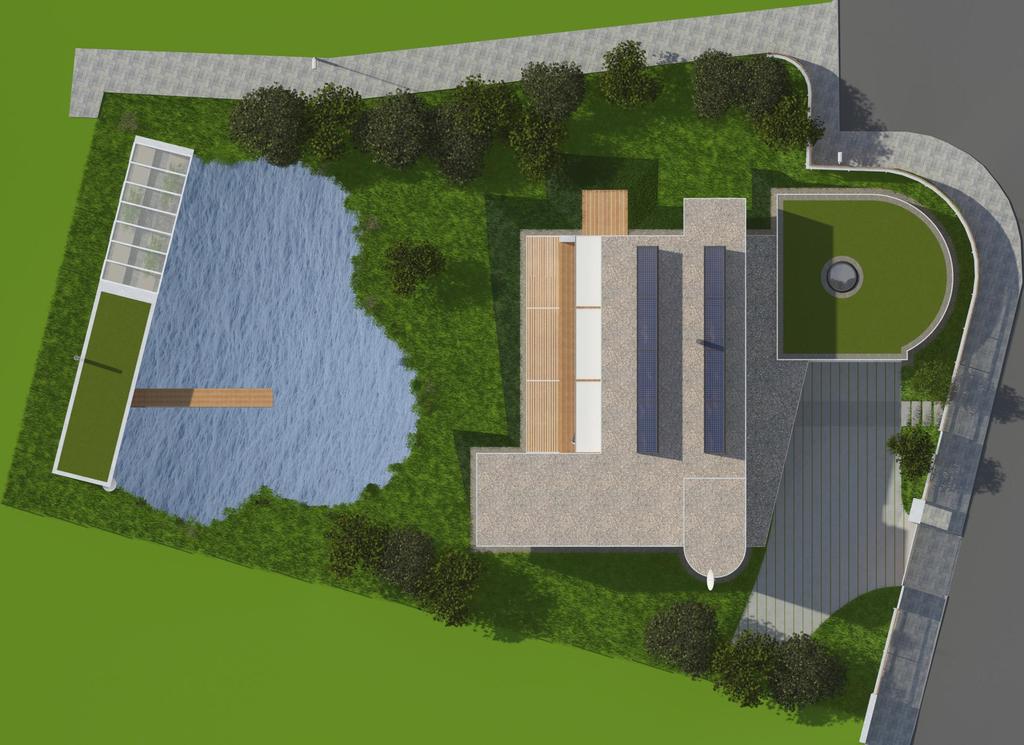

104

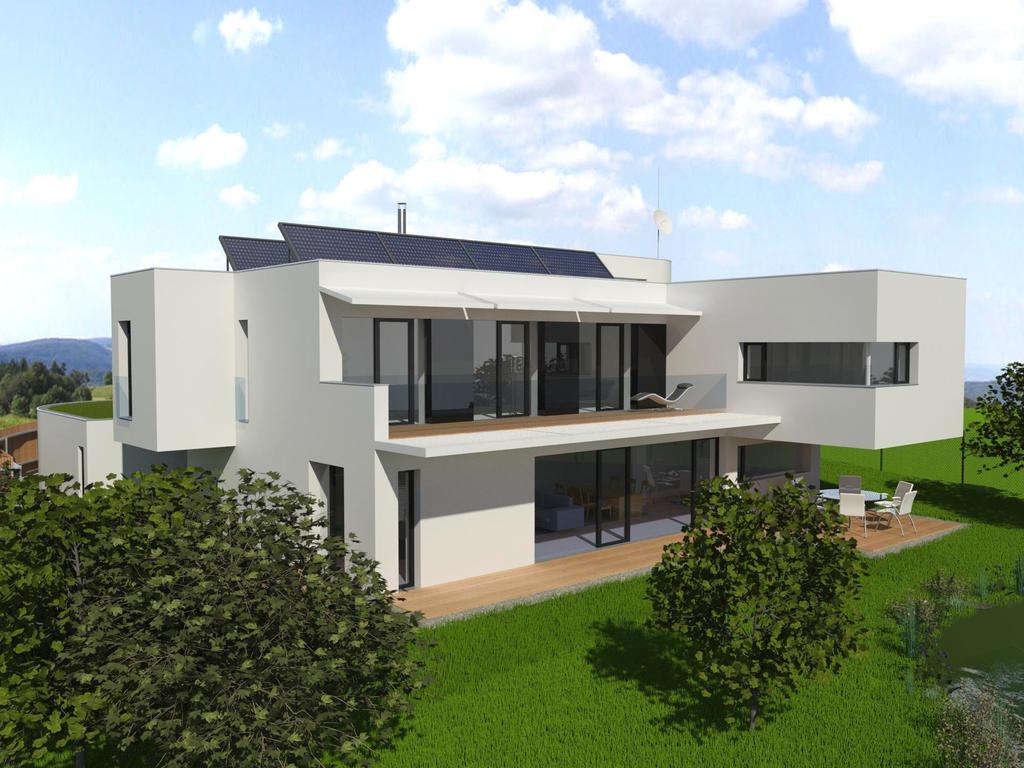

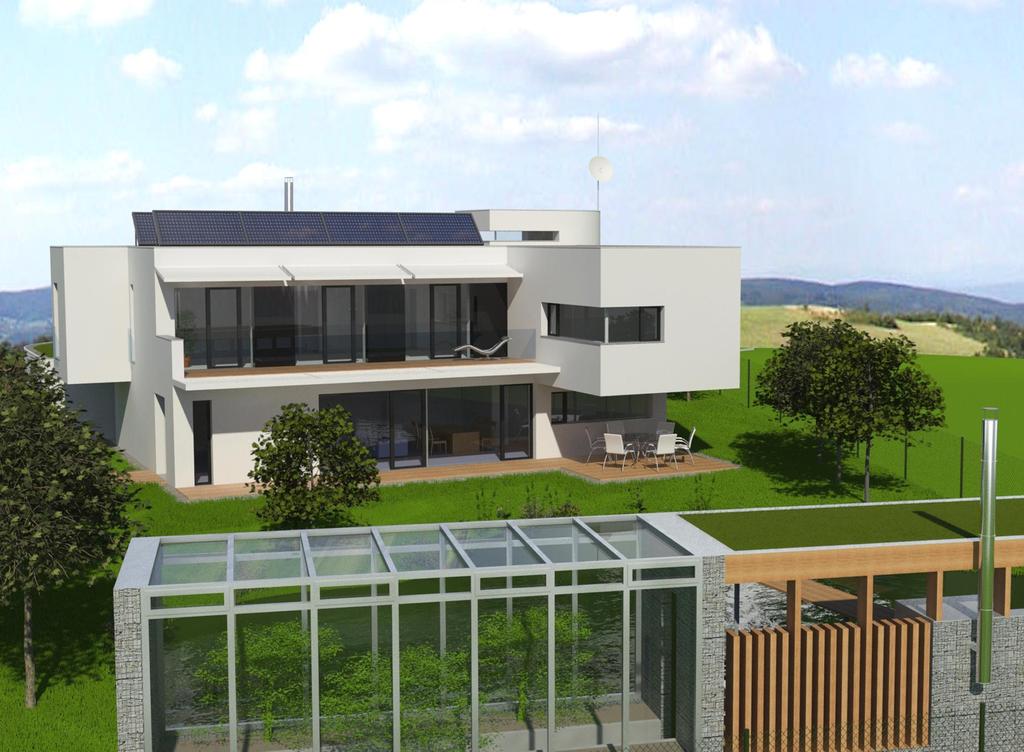

105 PASIVNÍ RODINNÝ DŮM HAVLÍČKŮV BROD 2015 TEPELNÉ ZTRÁTY (kw) 5,5 ZASTAVĚNÁ PLOCHA (m 2 ) 203 UŽITNÁ PLOCHA (m 2 ) 275 OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) XXXX

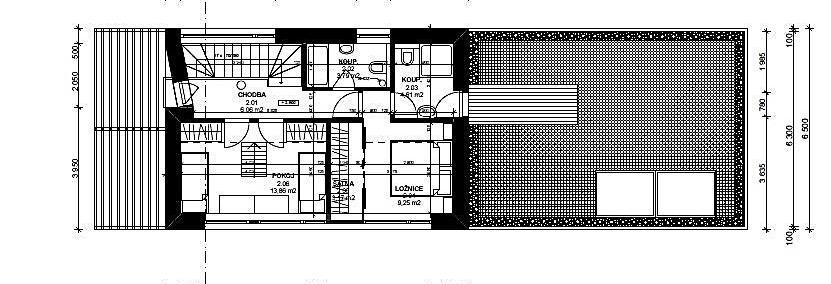

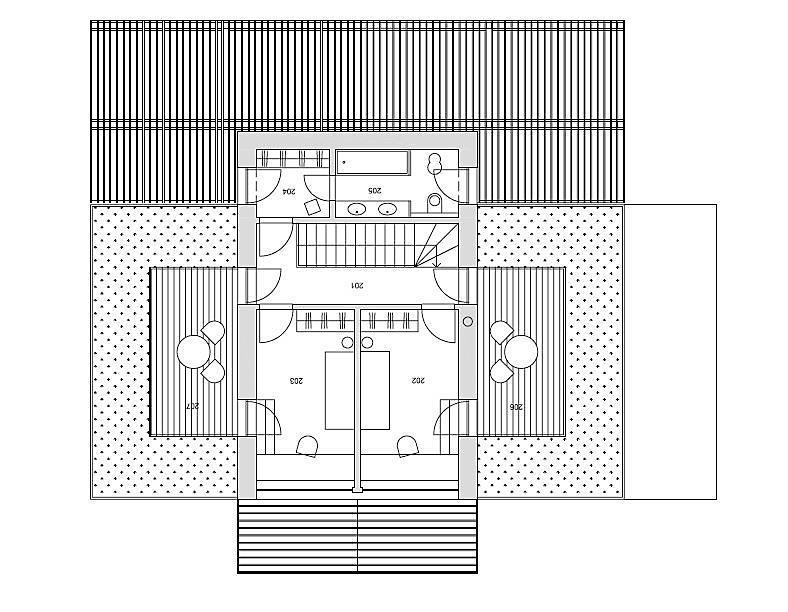

106 půdorys přízemí půdorys podlaží

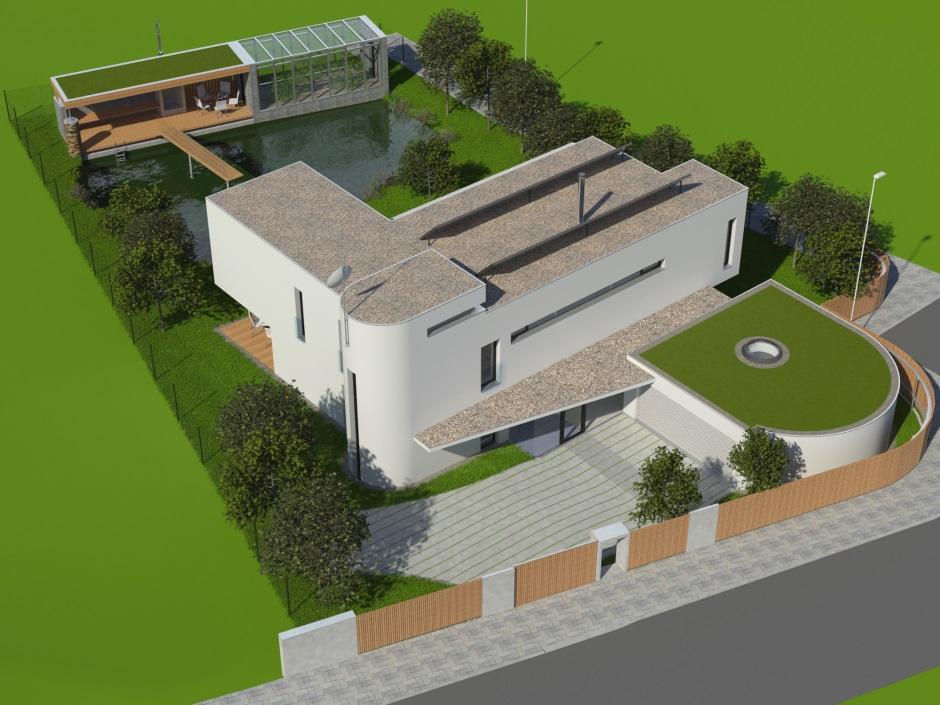

107

108

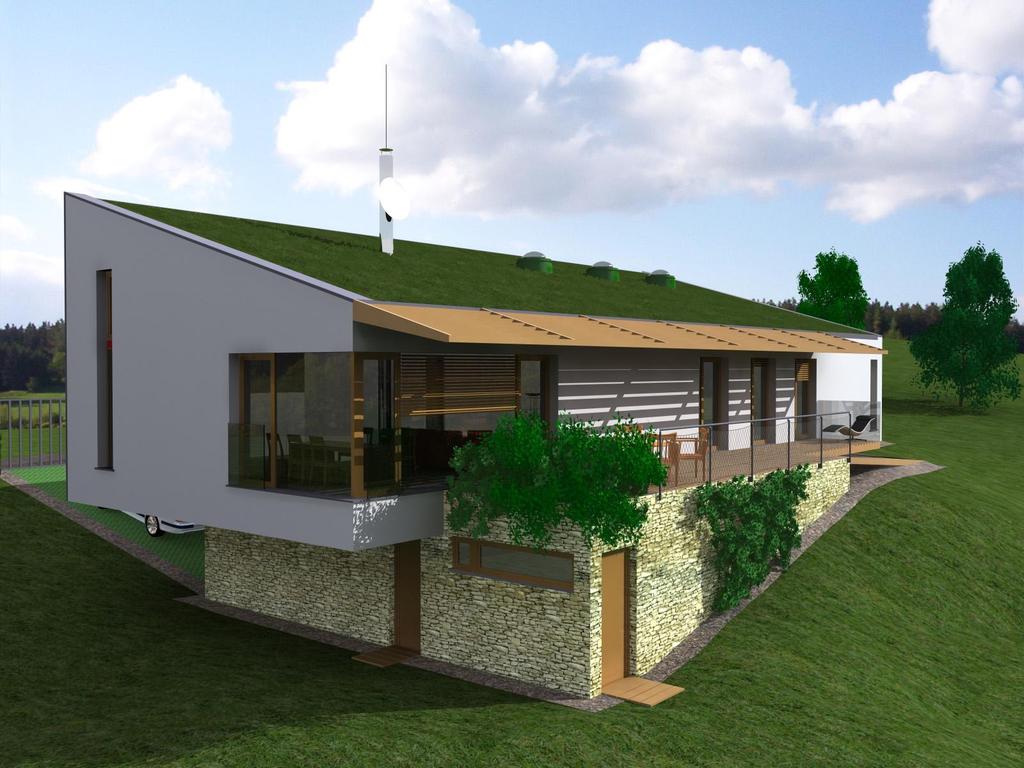

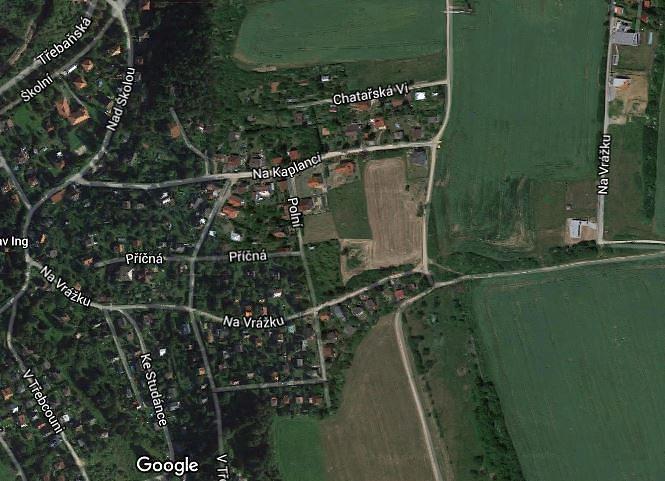

109 PASIVNÍ RODINNÝ DŮM ZADNÍ TŘEBÁŇ 2013

110 TEPELNÉ ZTRÁTY (kw) X,X ZASTAVĚNÁ PLOCHA (m 2 ) 243 UŽITNÁ PLOCHA (m 2 ) 281 OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) XXXX

111

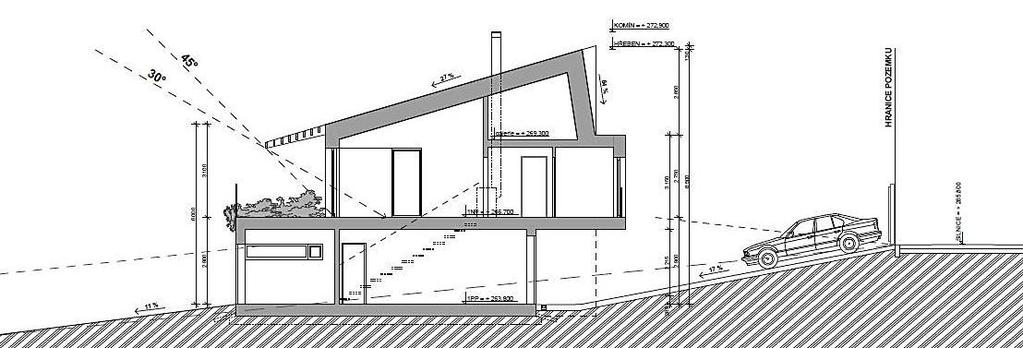

112

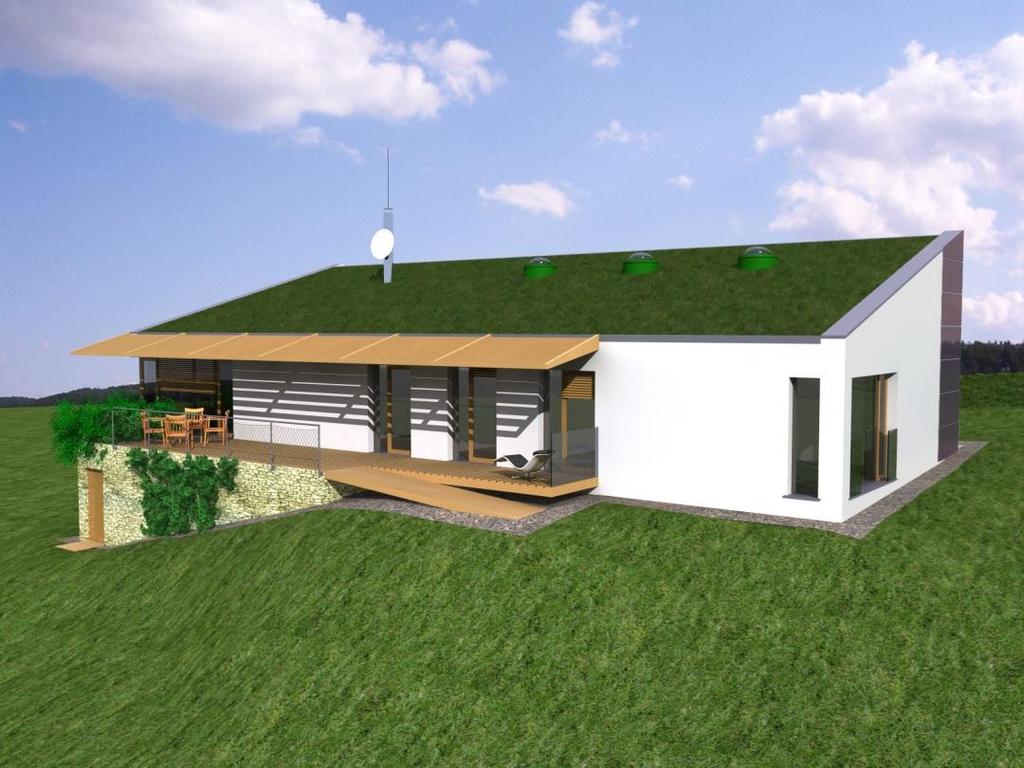

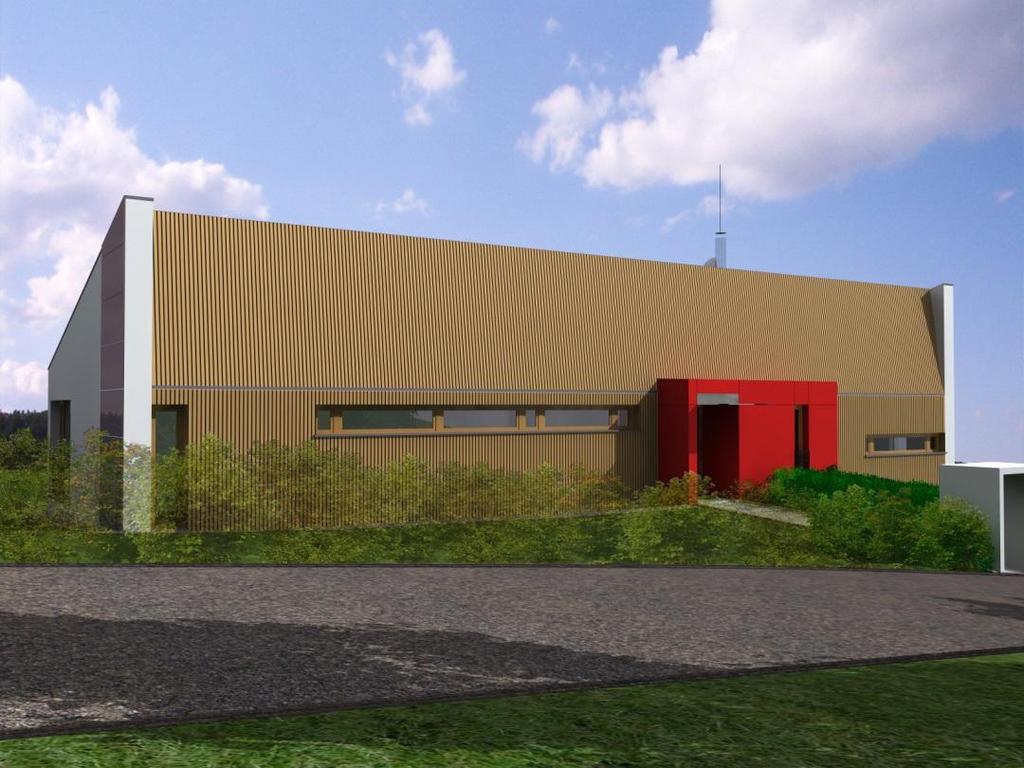

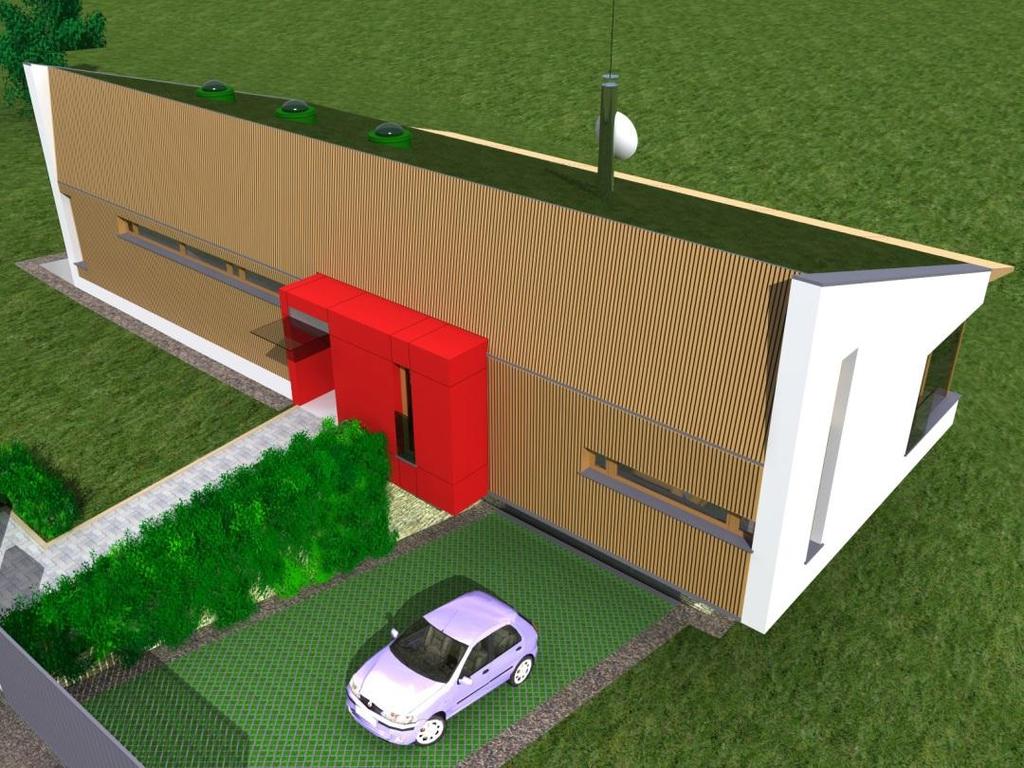

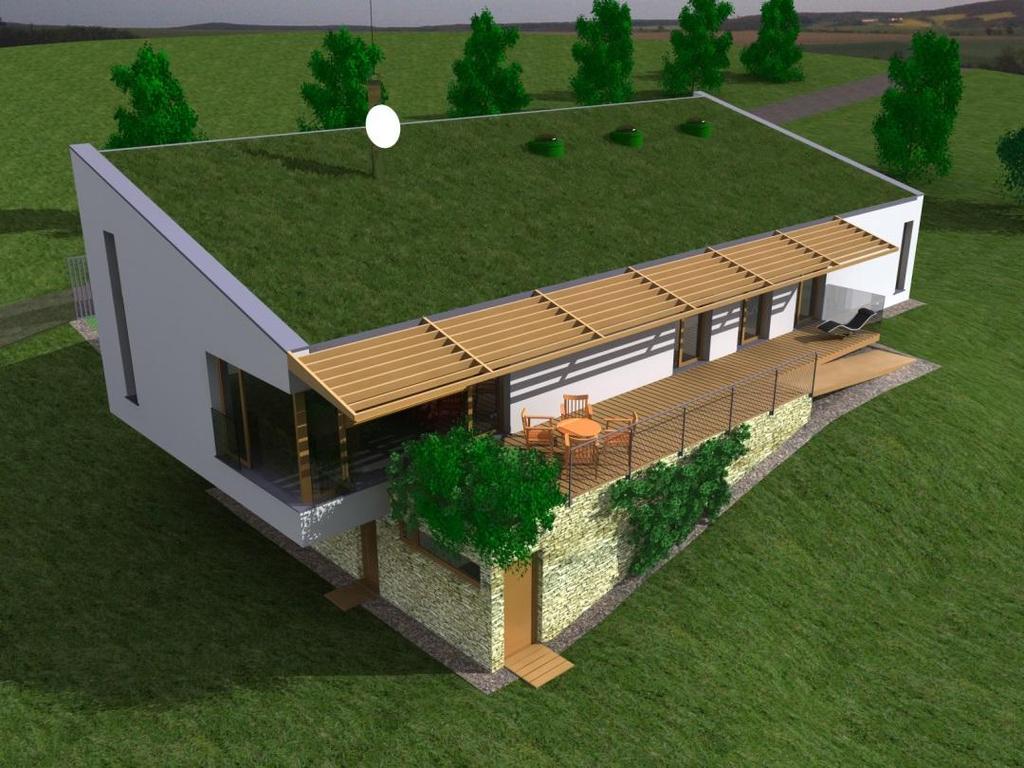

113

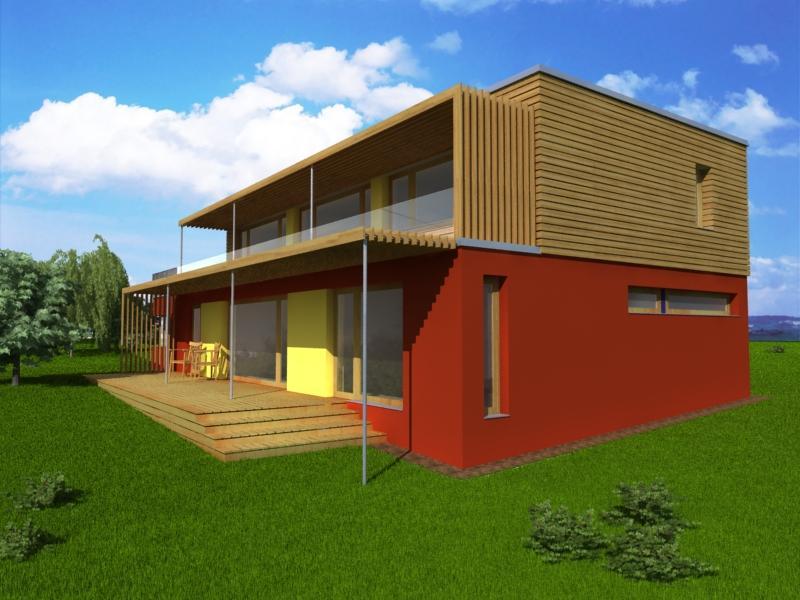

114 TEPELNÉ ZTRÁTY (kw) X,X ZASTAVĚNÁ PLOCHA (m 2 ) 245 UŽITNÁ PLOCHA (m 2 ) 315 OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH) XXXX

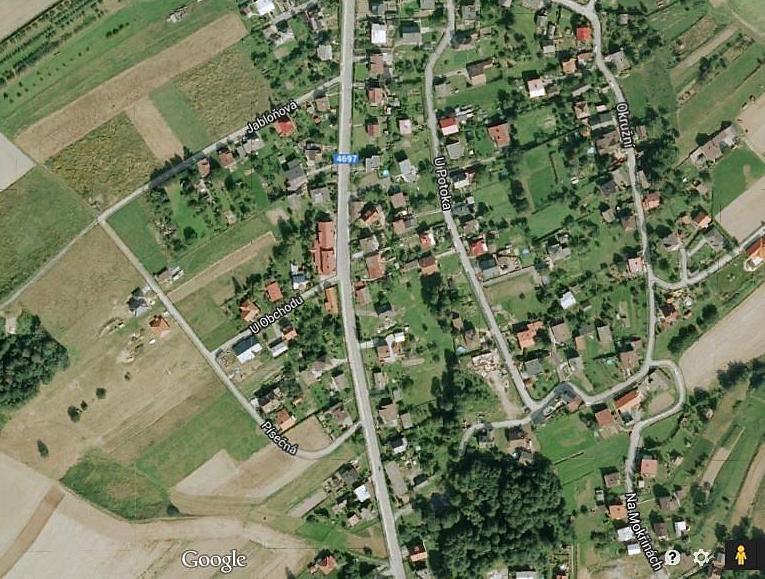

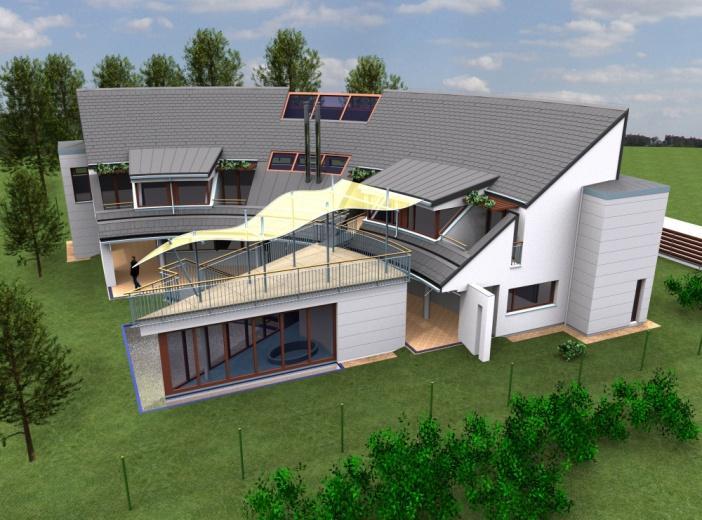

115 PASIVNÍ DŮM MARKVARTOVICE

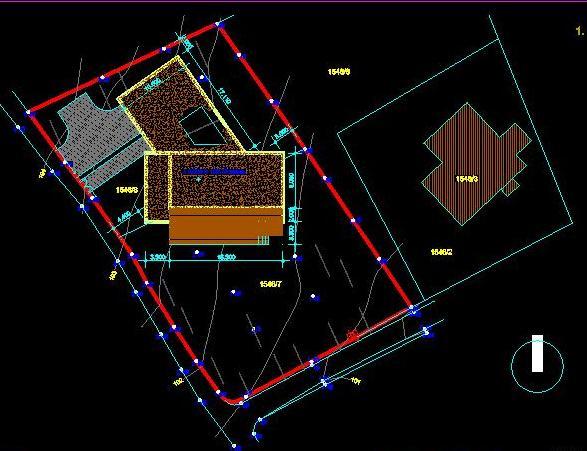

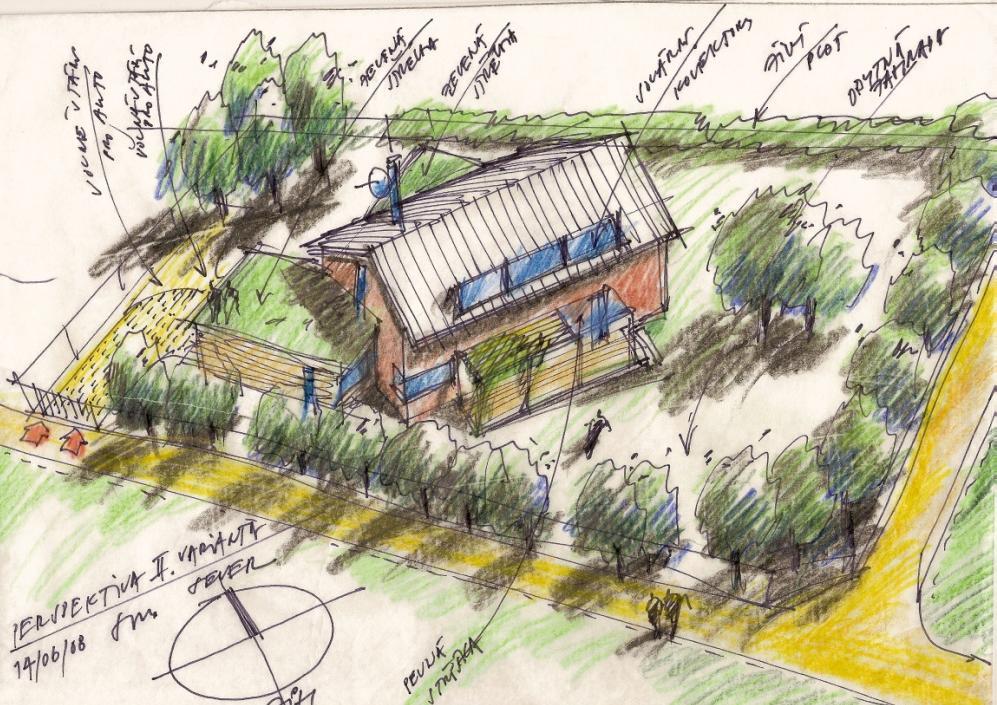

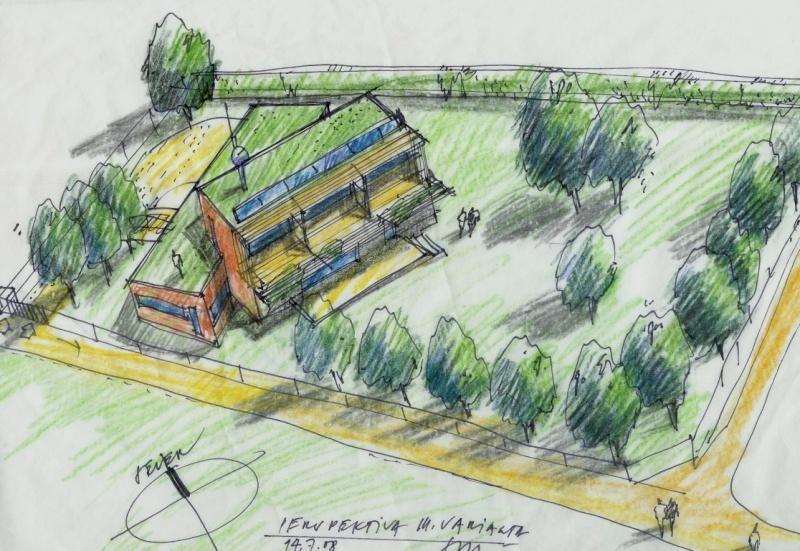

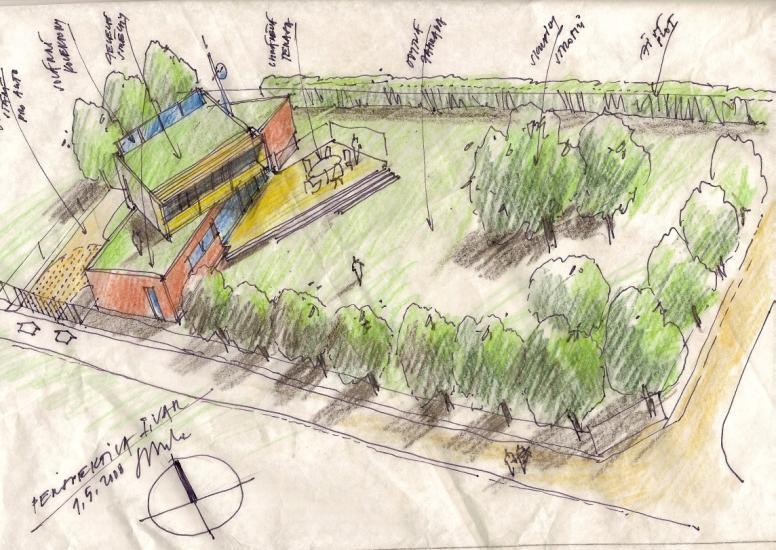

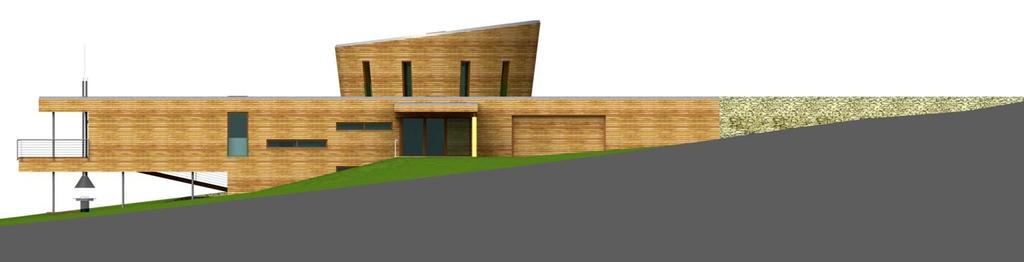

116 hledání tvaru při zachování principu vytočení za sluníčkem.

117

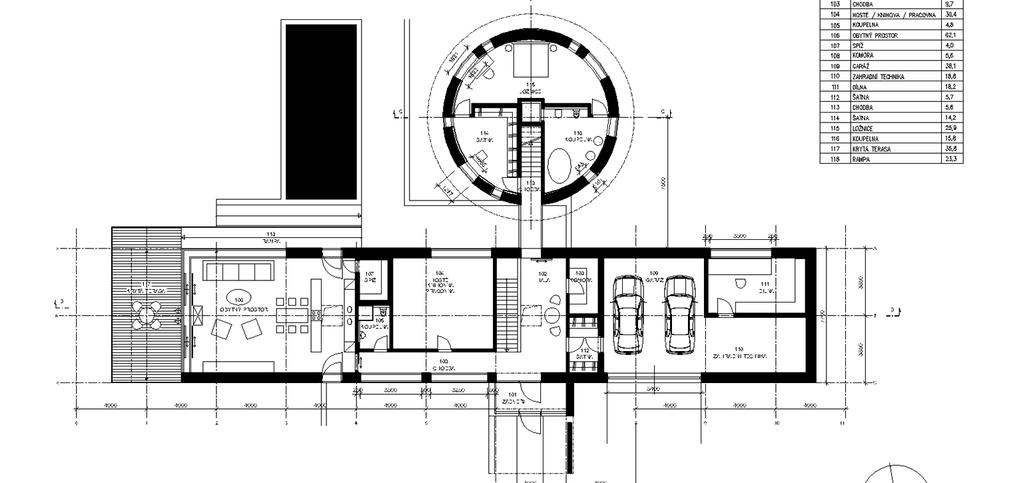

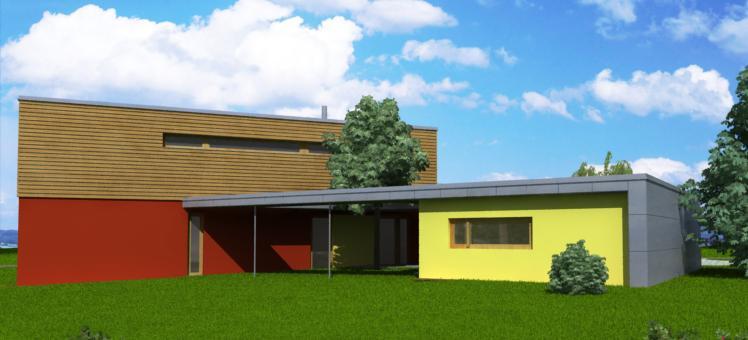

118 půdorys přízemí S

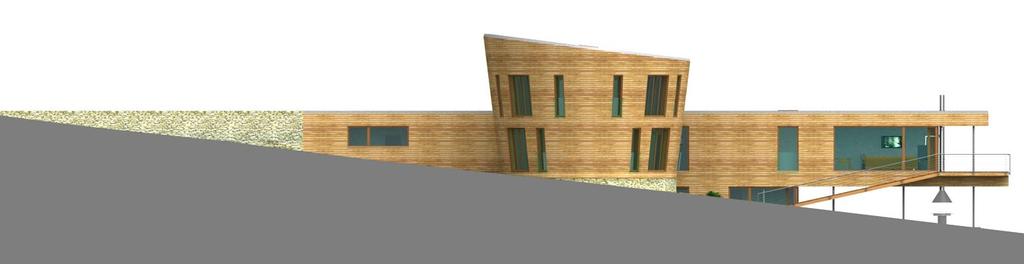

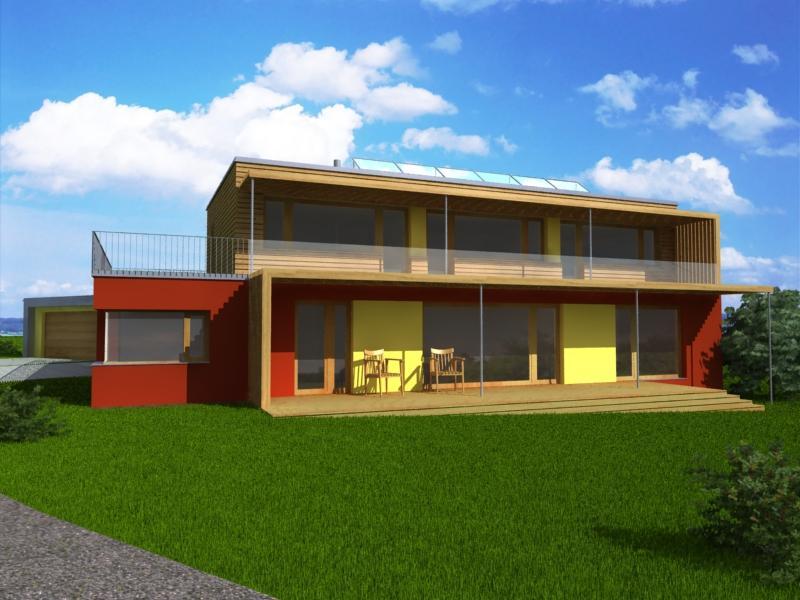

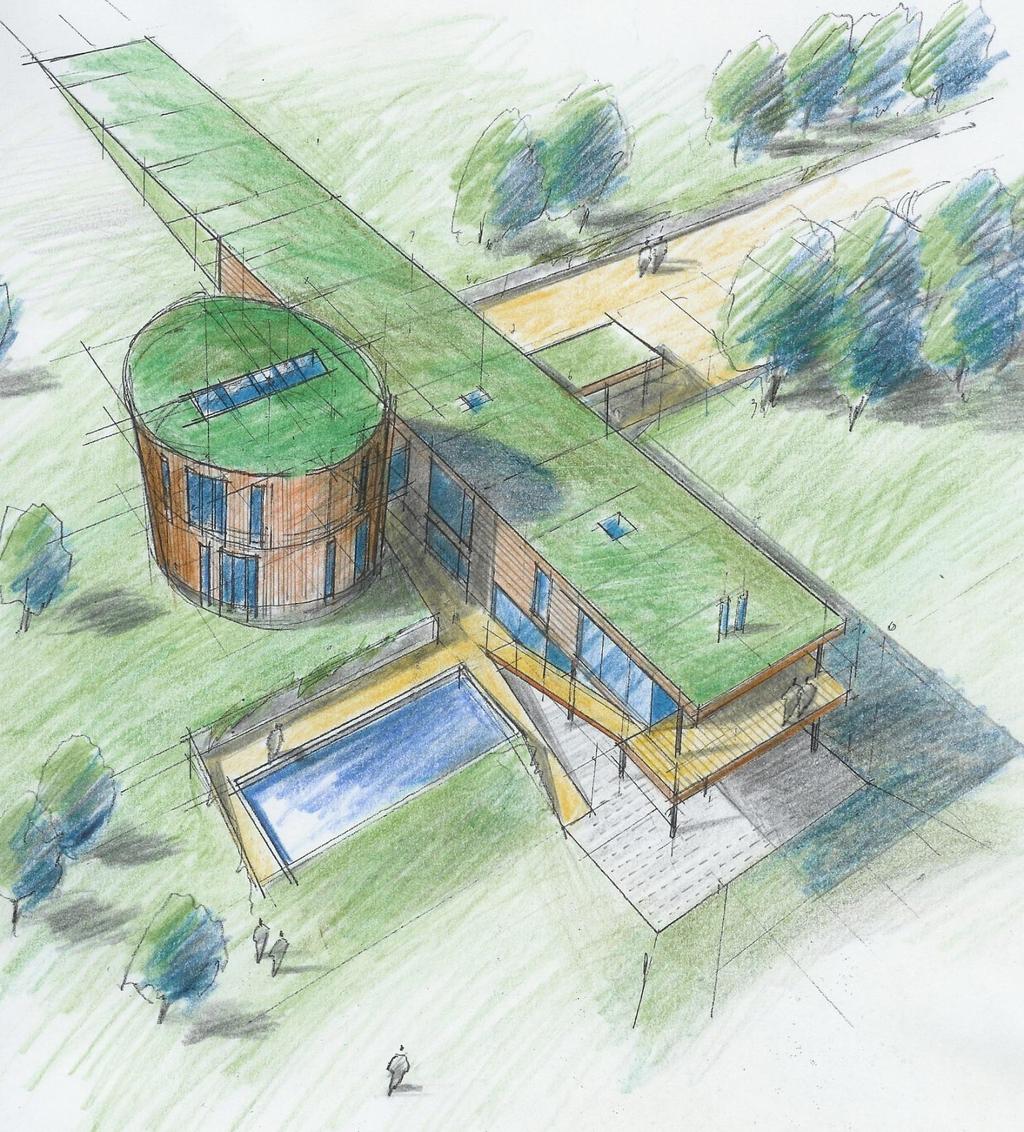

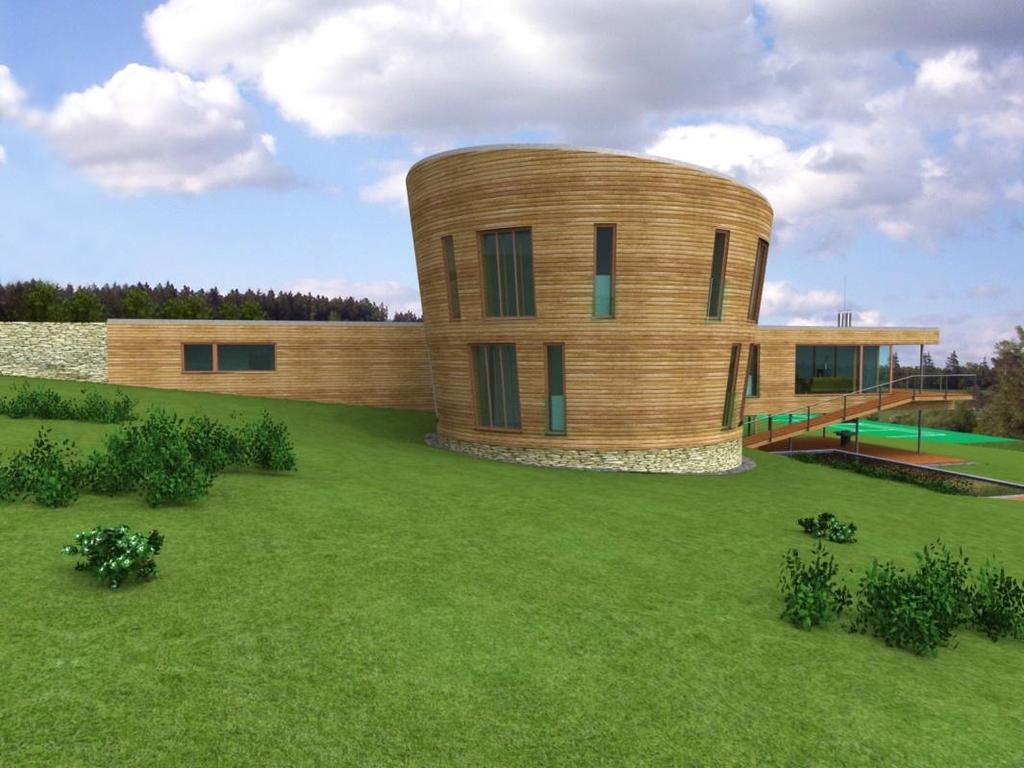

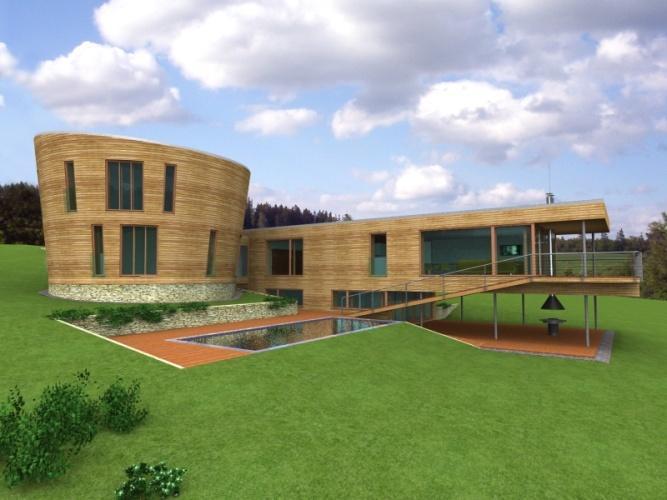

119 PASIVNÍ DŮM MARKVARTOVICE 2008 spoluautor: Kateřina Mertenová
