1 PŘEDMĚT: PŘÍPRAVA NA PROFESNÍ PRAXI K129 FSv ČVUT 2016 Josef Smola Téměř nulové a pasivní budovy

2 OBSAH PŘEDNÁŠKY : - LEGISLATIVA - DESATERO NAVRHOVÁNÍ - PŘÍKLADY - KAM SMĚŘUJE VÝVOJ?

3 Stěny jsou pokryty dehtovanou plstí, na ní je korková výplň, potom následuje obložení z jedlového dřeva, na něm je opět silná vrstva plsti, potom vzduchotěsné linoleum nakonec opět dřevěné obložení. Stropy mají se vším všudy tloušťku asi 40 cm. Okno, kterým by mohla pronikat zima nejsnáze, bylo chráněno trojitými skly a ještě dalšími způsoby. Je zde teplý, příjemný příbytek. I když teploměr ukazuje 5, nebo 30 pod nulou, netopíme v kamnech. Větrání je vynikající, protože doslova vhání ventilátorem čerstvý zimní vzduch. Proto se zabývám myšlenkou, že bych kamna nechal úplně odstranit, jenom nám překážejí Fram byl vybaven větrnou elektrárnou, se skládacím větrníkem s listy potaženými plátnem, která poháněla dynamo. Komfortní osvětlení zajišťovaly obloukové elektrické lampy. V současnosti slouží v Norsku jako muzeum. PRVNÍM PASIVNÍM DOMEM JE LOĎ FRAM POLÁRNÍKA FRITJOFA NANSENA 1883

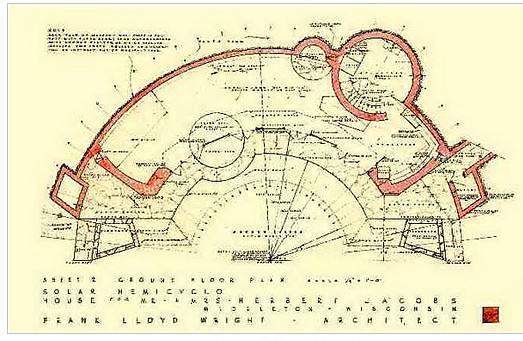

4 SOLAR HEMICYKLE 1944 WISCONSIN ARCHITEKT: FRANK LOYD WRIGHT

5 Cílem je návrh nekomplikovaného uživatelsky přívětivého řešení

6 Pasivní dům využívá možnost se vrátit k jednoduchému konceptu s minimem technologií a maximálním komfortem. Složitá řešení nemají šanci Zdroj: Intoza Autor: CPD A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 6 z 100

7 FILOSOFIE NÁVRHU : 1. UMÍSTĚNÍM A STAVEBNĚ KONSTRUKČNÍM ŘEŠENÍM SNÍŽIT ENERGETICKOU POTŘEBU NA MINIMUM => CHYTRÁ ARCHITEKTURA BEZ VÍCENÁKLADŮ 2. ZBÝVAJÍCÍ POTŘEBU ENERGIÍ DO TÉMĚŘ NULY POKRÝT MIXEM S PREFERENCÍ OBNOVITELNÝCH MÍSTNÍCH ZDROJŮ (OZE) 3. V TUZEMSKÝCH KLIMATICKÝCH PODMÍNKÁCH NENÍ ZAPOTŘEBÍ KLIMATIZACE 4. KOMPLEXNÍ A VYVÁŽENÝ NÁVRH HOLISTICKÝ PŘÍSTUP 5. VYUŽITÍ POZNATKŮ A ZKUŠENOSTÍ Z NAVRHOVÁNÍ PASIVNÍCH DOMŮ 6. UDRŽITELNÉ STAVBY CO2 NEUTRÁLNÍ x LCA

8 zodpovědné zacházení s veřejným rozpočtem Náklady užívání Celkové náklady na pořízení stavby 33% úspora provozní náklady náklady na provoz 75% náklady na pořízení stavby náklady na údržbu a opravy cena pozemku Náklady na likvidaci Zdroj: MMR ČR 2012, Hodnocení veřejných zakázek

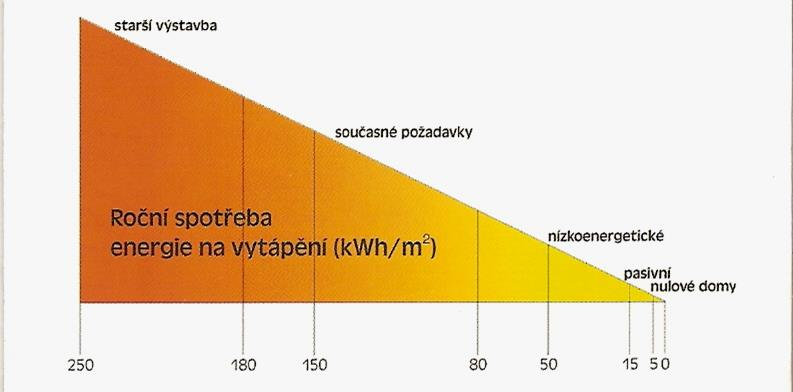

9 PŘEHLED ENERGETICKÉ NÁROČNOSTI STAVEB EPBD 2-> téměř nulové domy.cz

10 celková energie [kwh/m2a] POROVNÁNÍ POTŘEBY ENERGIE 250 Domácí spotřebiče 200 Vzduchotechnika % Ohřev TUV Vytápění % 50 0 Stávající ČSN Nízkoenergetický Pasivní dům Dům s nulovou zástavba 2007 dům spotřebou Zdroj:CPD Autor: CPD

11 PROČ PASIVNÍ DŮM? minimalizované tepelné ztráty jsou v pasivním domě pokryty: 1. PASIVNÍMI SOLÁRNÍMI ZISKY 2. VNITŘNÍMI TEPELNÝMI ZISKY Z PROVOZU SPOTŘEBIČŮ 3. METABOLICKÝM TEPLEM OSOB 4. TEPELNÝM VÝKONEM REKUPERACE 5. V ČR, MALÝM DODATKOVÝM ZDROJEM TEPLA V ZIMĚ

12 LEGISLATIVA Směrnice EPBD II 2010/31/EU o energetické náročnosti budov Pilíř I: energetické průkazy součástí celého realitního trhu Pilíř II: snížení energetické náročnosti novostaveb a renovovaných objektů Návaznost v ČR Novela zákona č. 406/2000 Sb. o hospodaření energií Prováděcí Vyhláška č. 78/2013 Sb. o energetické náročnosti budov návazná technická normalizační informace TNI Energetická náročnost budov Typické hodnoty pro výpočet (informativní) Novela vyhlášky 499/2006 Sb. o dokumentaci staveb Co to v praxi znamená? zpřísňování požadavků na energetickou náročnost budov až po téměř nulové domy povinné dokladování Průkazů energetické náročnosti pro budovy při výstavbě, prodeji nebo pronájmu zavedení nákladově optimální úrovně (nejvýhodnější poměr investice a provozu) - již dnes splňují pasivní domy Zdroj / Autor: Petr Vogel, CZGBC, Šance pro budovy Legislativa 12 z 18

13 POSTUPNÉ PLOŠNÉ ZAVÁDĚNÍ POVINNOSTI PENB ČÁST BUDOVY byt, kancelář PENB části budovy = ENB budovy VÝJIMKA bytová družstva, dědictví, dary POVINNOST vyvěsit u hlavního vchodu do budovy VÝJIMKY - budovy do 50 m 2, chaty, chalupy, budovy pro bohoslužby, zemědělské a průmyslové budovy do 700 GJ - domy postavené a renovované před 1947 (pokud se neinzeruje a majitel souhlasí) Novostavby veškeré Renovace nad m 2 Novostavby se zpřísňujícími se parametry až po TNB Veškeré renovace nad 25% obálky 07/2013 budovy nad 500 m 2 07/2015 budovy nad 250 m 2 Existující PENB nutné uvádět vyhlášku č.148/2007 platnost 10 let PENB pro všechny budovy užívané orgány veřejné moci nad m 2 (od 2015 online monitoring) PENB při prodeji ČÁSTI budovy, nebo faktury PENB při pronájmu ČÁSTI budovy PENB při prodeji a pronájmu CELÉ budovy / Zdroj: Kateřina Závodníková, Isover Legislativa 13 z 18

14 VÝVOJ LEGISLATIVY snižování potřeby tepla na vytápění zvyšování podílu obnovitelných zdrojů energie datum pro TNB je vázáno na podání žádosti o stavební povolení nebo ohlášení stavby Nákladov ě optimální Téměř nulová budova: - (1) nad 1500m 2 Téměř nulová budova: - (1) nad 350m 2 Téměř nulová budova: -(1) všechny -(2) nad 1500m 2 Téměř nulová budova: - (2) nad 350m 2 Téměř nulové budovy - všechny Pozn: (1) vlastníkem budovy a jejím uživatelem je orgán veřejné moci (2) všechny ostatní budovy Zdroj: Šance pro budovy Autor: Petr Holub Legislativa 14 z 18

15 PRINCIPY DESATERA PD : 1. SITUOVÁNÍ NA POZEMKU 2. ORIENTACE KE SVĚTOVÝM STRANÁM 3. OPTIMALIZACE TVARU, PARAMETR A/V 4. TEPELNÉ ZÓNOVÁNÍ DISPOZICE 5. NÁVRH OBVODOVÉHO PLÁŠTĚ 6. VYLOUČENÍ OBVYKLÝCH TEPELNÝCH MOSTŮ 7. VELIKOST, UMÍSTĚNÍ, KONSTRUKCE VÝPLNÍ OTVORŮ 8. RELATIVNÍ VZDUCHOTĚSNOST OBÁLKY DOMU 9. ŘÍZENÉ VĚTRÁNÍ S REKUPERACÍ TEPLA 10. DOPLŇKOVÝ ZDROJ TEPLA, VODNÍ HOSPODÁŘSTVÍ

16 1. SITUOVÁNÍ NA POZEMKU 2. ORIENTACE KE SVĚTOVÝM STRANÁM

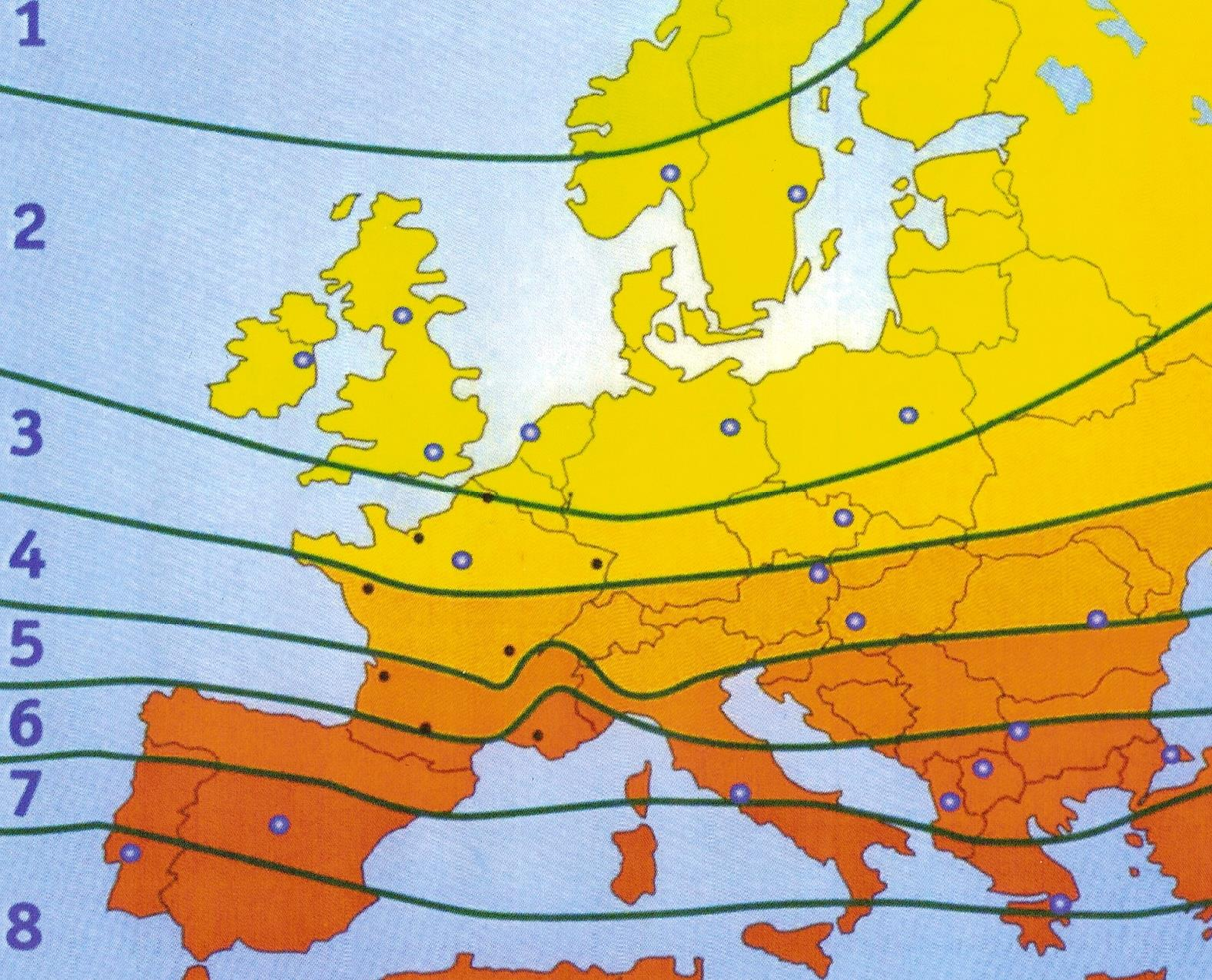

17 PÁSMA INTENZITY SLUNEČNÍHO SVITU V EVROPĚ (ČR má například o 60 dnů slunečního svitu za rok méně než Rakousko)

18 VLIV ORIENTACE NA TEPELNÉ SOLÁRNÍ ZISKY ODKLON OD OPTIMÁLNÍ JIŽNÍ ORIENTACE O 90 st. ZPŮSOBUJE pokles o 37%

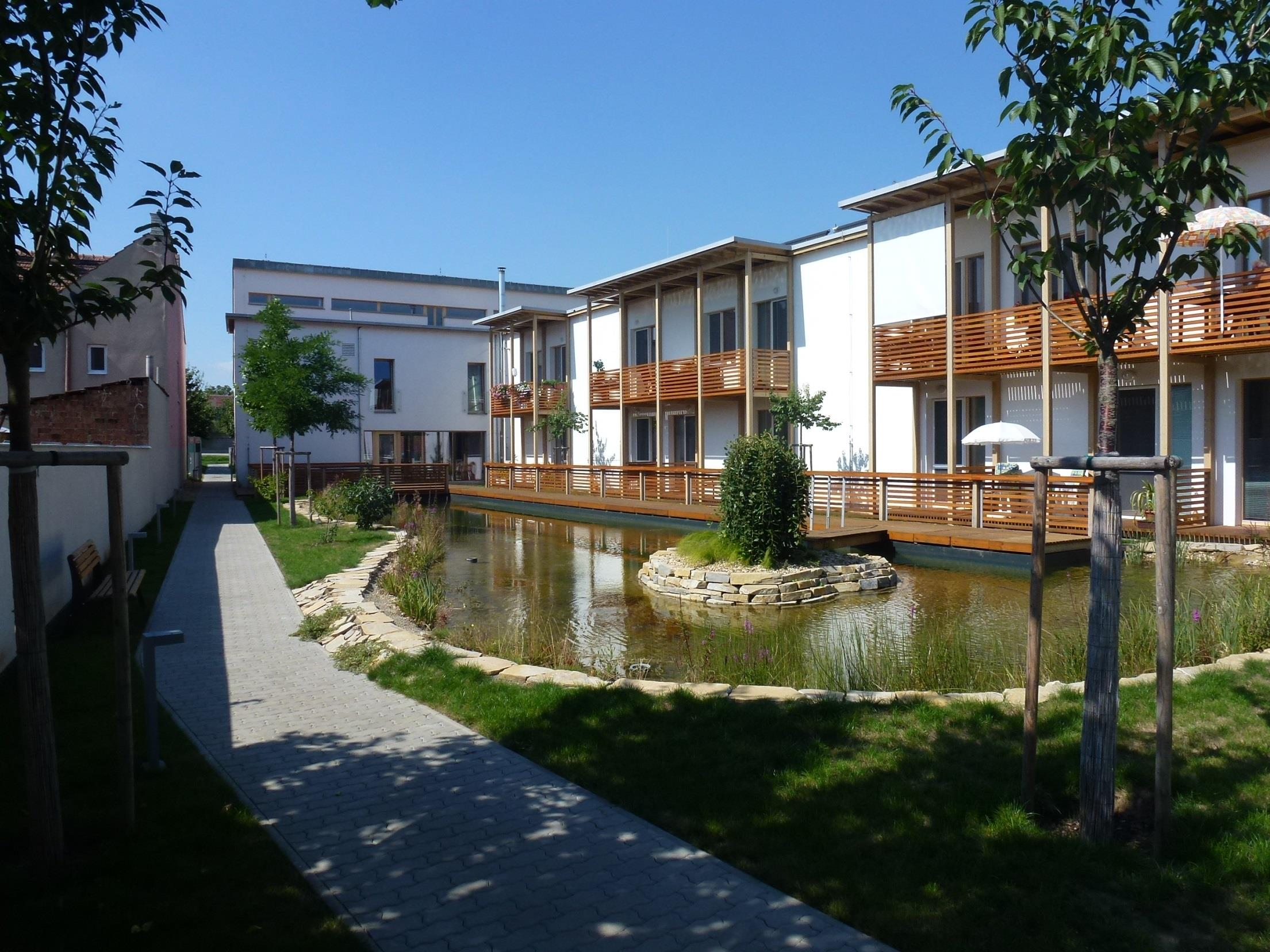

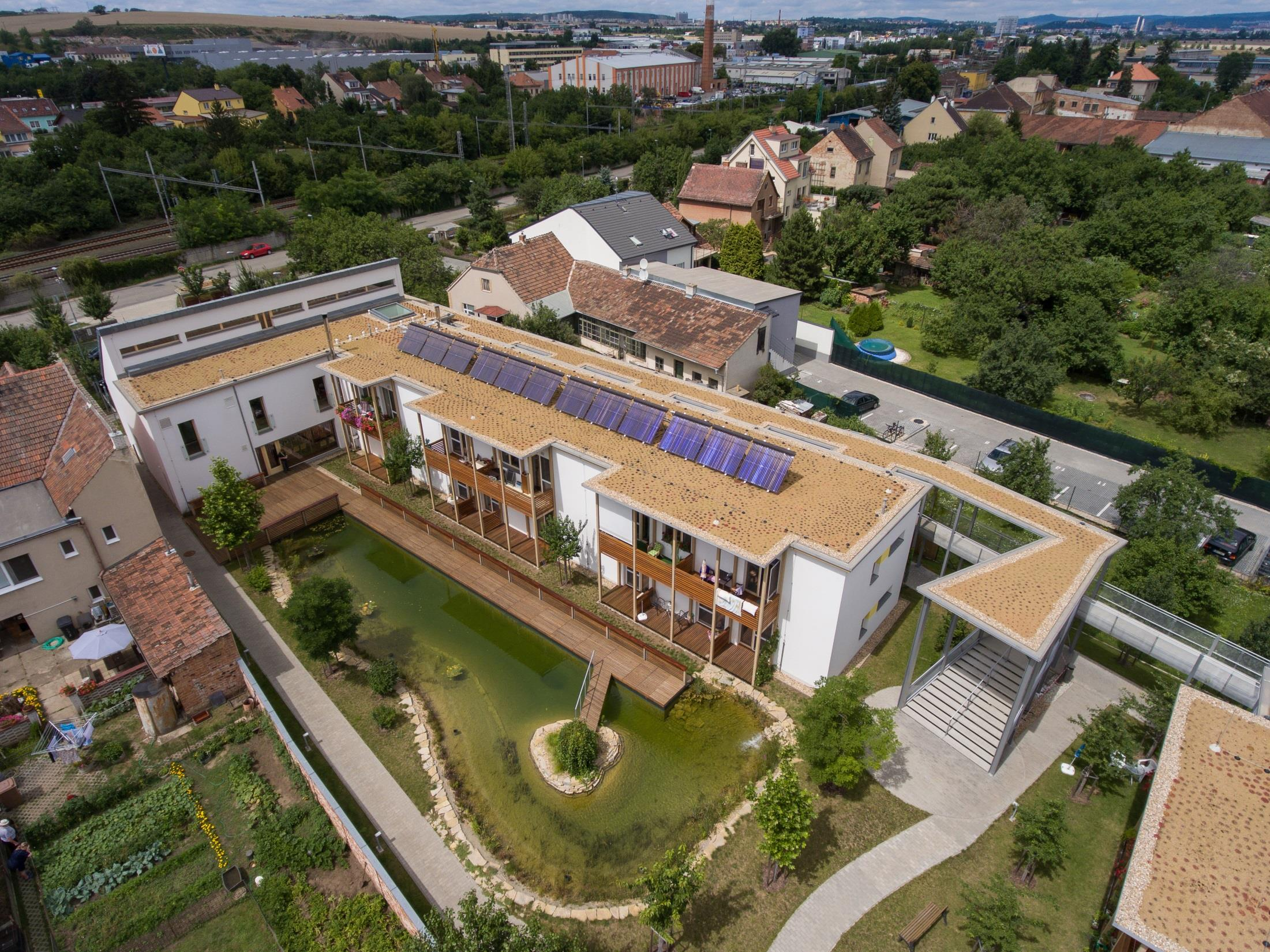

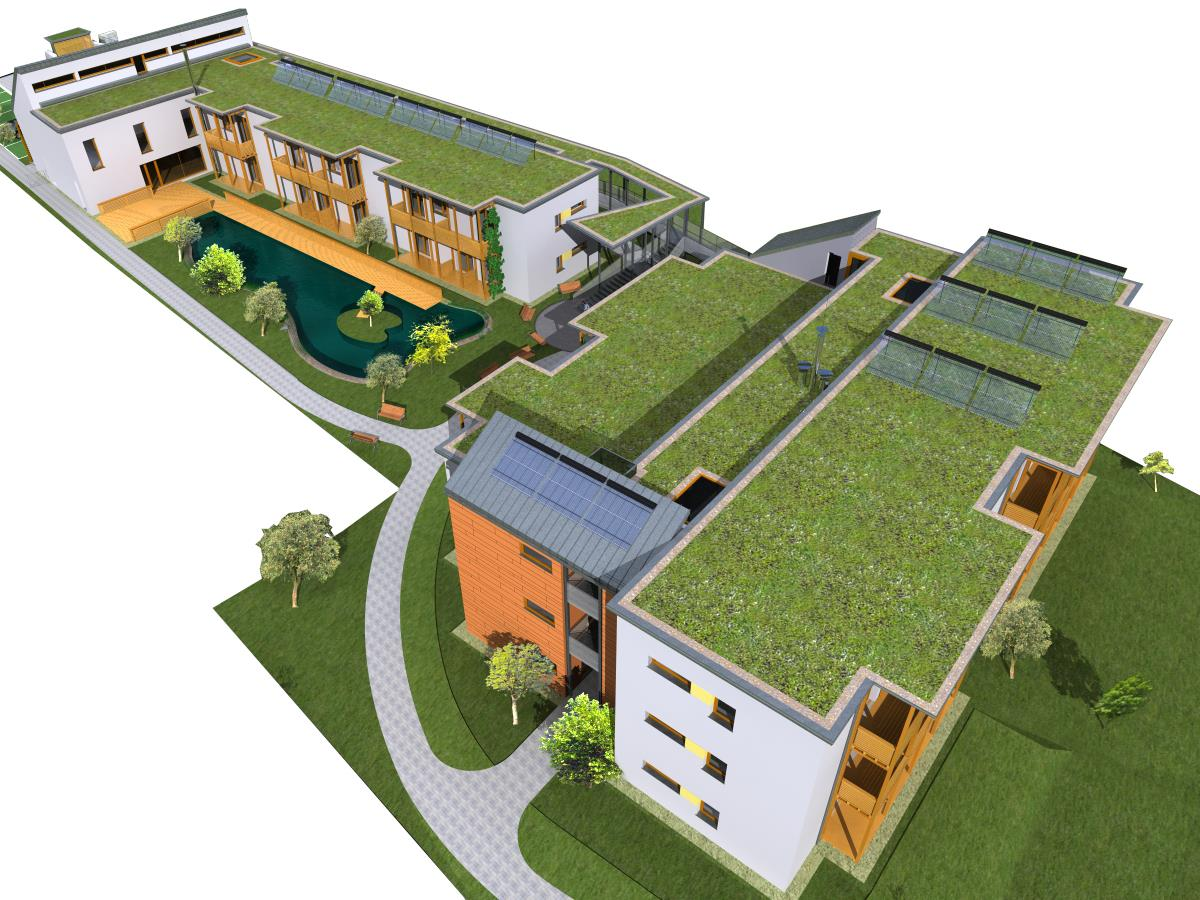

19 11 kwh/m2/rok S/J 41 bezbariérových malometrážních bytů se službami pro seniory, pasivní standard Modřice u Brna 18 kwh/m2/rok V/Z TEPELNÉ ZTRÁTY (kw) 32 ZASTAVĚNÁ PLOCHA (m 2 ) UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( Kč/m 3, bez DPH,vč. inženýrských objektů) 7.100,- brotánek, smola 2010

20 Foto dron: Jakub Nahodil

21

22 VOLBA POZEMKU A UMÍSTĚNÍ NA NĚM Jaký má vliv umístění na potřebu tepla na vytápění? rovina údolí - jezero studeného vzduchu jižní svah vrchol kopce -1 C +2 C 0 C -3 C UMÍSTĚNÍ A POLOHA PASIVNÍHO DOMU MŮŽE OVLIVNIT BILANCI POTŘEBY TEPLA NA VYTÁPĚNÍ AŽ O 40% Zdroj: J. Novák Autor: CPD A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 22 z 100

23 3. OPTIMALIZACE TVARU PARAMETR A/V

24 IDEÁLNÍ, ALE NEREÁLNÁ KOULE - DISPOZIČNĚ PROBLEMATICKÁ KRYCHLE - OPTIMÁLNÍ A NEJROZŠÍŘENĚJŠÍ LEŽATÝ KVÁDR DELŠÍ STRANOU ORIENTOVANÝ NA JIH 1. KOMPAKTNÍ, JEDNODUCHÝ TVAR 2. ELIMINOVAT VÝČNĚLKY A TVAROVÉ SLOŽITOSTI 3. CO NEJLEPŠÍ POMĚR PLOCHY PLÁŠTĚ A OBJEMU - A/V

25 KOMPAKTNÍ OBJEMOVÉ ŘEŠENÍ STAVBY MÁ ZÁSADNÍ VLIV NA MĚRNOU POTŘEBU TEPLA NA VYTÁPĚNÍ = > klíčová zodpovědnost architekta Zdroj: GO SOL/CPD

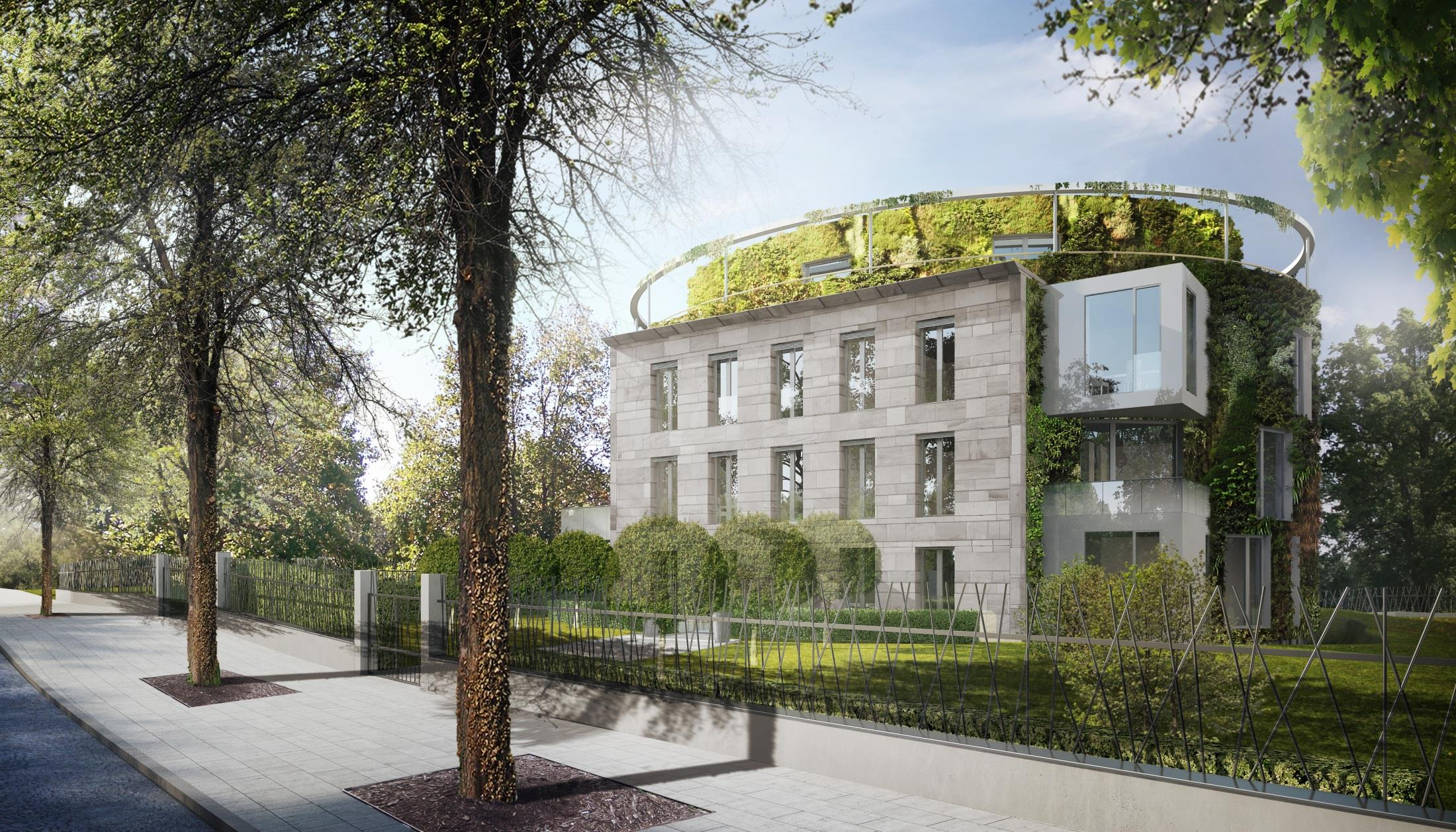

26 Využití netradičního tvaru elipsy pro koncept luxusního bytového domu Bubeneč Gardens A/V 0,29 TEPELNÉ ZTRÁTY (kw) 24 ZASTAVĚNÁ PLOCHA (m 2 ) 454 UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) MPT (kwh/m2/rok) 15 A/V 0,29 masák, němejc, smola 2011

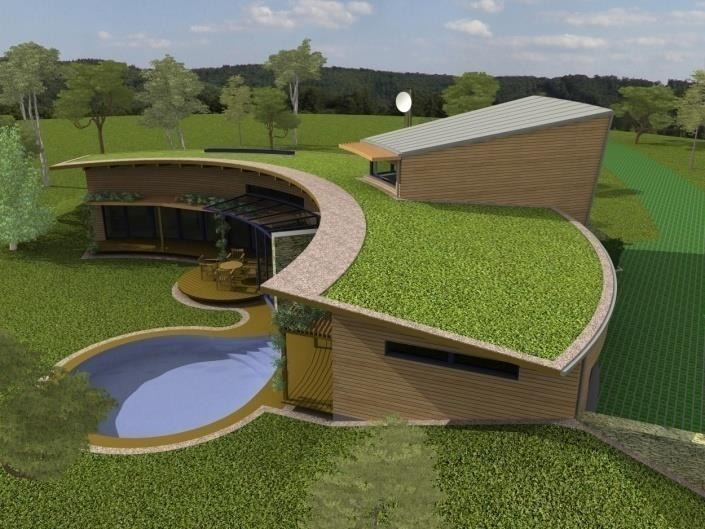

27 požadavek energetické úspornosti architekta neomezuje josef smola

28 4. TEPELNÉ ZÓNOVÁNÍ DISPOZICE

29 DŘEVĚNÝ RD STARÝ PLZENEC, Josef Smola Autor: oehler faigle archkom, Ulm, Německo první AB v pasivním standardu - třítrakt s vnitřním krytým atriem zádveří jako tepelný filtr, obytné místnosti na jih/západ, servisní místnosti na sever

30 MŠ DRÁŽĎANY Architekti: Reiter a Rentzsch ZŠ DRÁŽĎANY Architekt: Raum und Bau Dresden servisní prostory na sever, učebny na osluněné strany, v těžišti dispozice je aula

31 5. NÁVRH OBVODOVÉHO PLÁŠTĚ

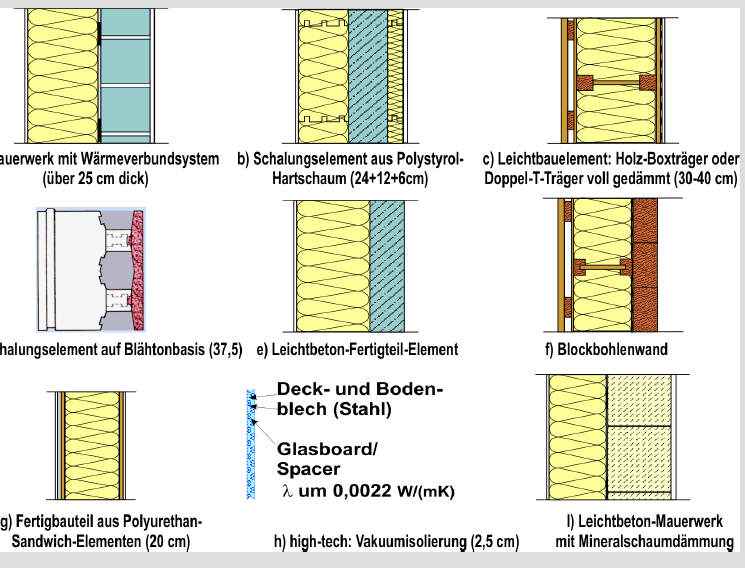

32 Navrhovaní pasivních domů Obálka budovy Konstrukční systémy Konstrukce vnějších stěn pro PD: U 0,15 W/(m²K) Zděný systém s ETICS 25 cm izolace Ztracené bednění z tvrzeného polystyrenu ( cm) Lehká konstrukce z I-nosníků s cm vláknité izolace Ztracené bednění na bázi keramzitu (štěpkocementu) Monolitický beton zateplený 25 cm izolace Systém z masivního dřeva Prefabrikovaný panelový systém PU izolace 20 cm High tech: vakuové izolační panely 3 cm VIP λ = 0,006 Zdroj: PHI Porobetón s venkovní kontaktní izolací Autor: PHI

33 6. VYLOUČENÍ OBVYKLÝCH TEPELNÝCH MOSTŮ ZVLÁDNUTÝ KONSTRUKČNÍ DETAIL

34 DETAIL U SOKLU NEPODSKLEPENÉHO DOMU Přerušení tepelného mostu pásem z pěnoskla

35 Navrhovaní pasivních domů Obálka budovy Konstrukční systémy EPS XPS VPC zdivo Izolace pod základovou deskou pěnosklo /XPS beton XPS 30 cm želbet. deska tepelná izolace XPS cm štěrk z pěnového skla štěrkové lože Zdroj: Aleš Brotánek Autor: CPD

36

37 pozor z běžného tepelného izolantu se v našem případě stává součást nosná konstrukce budovy

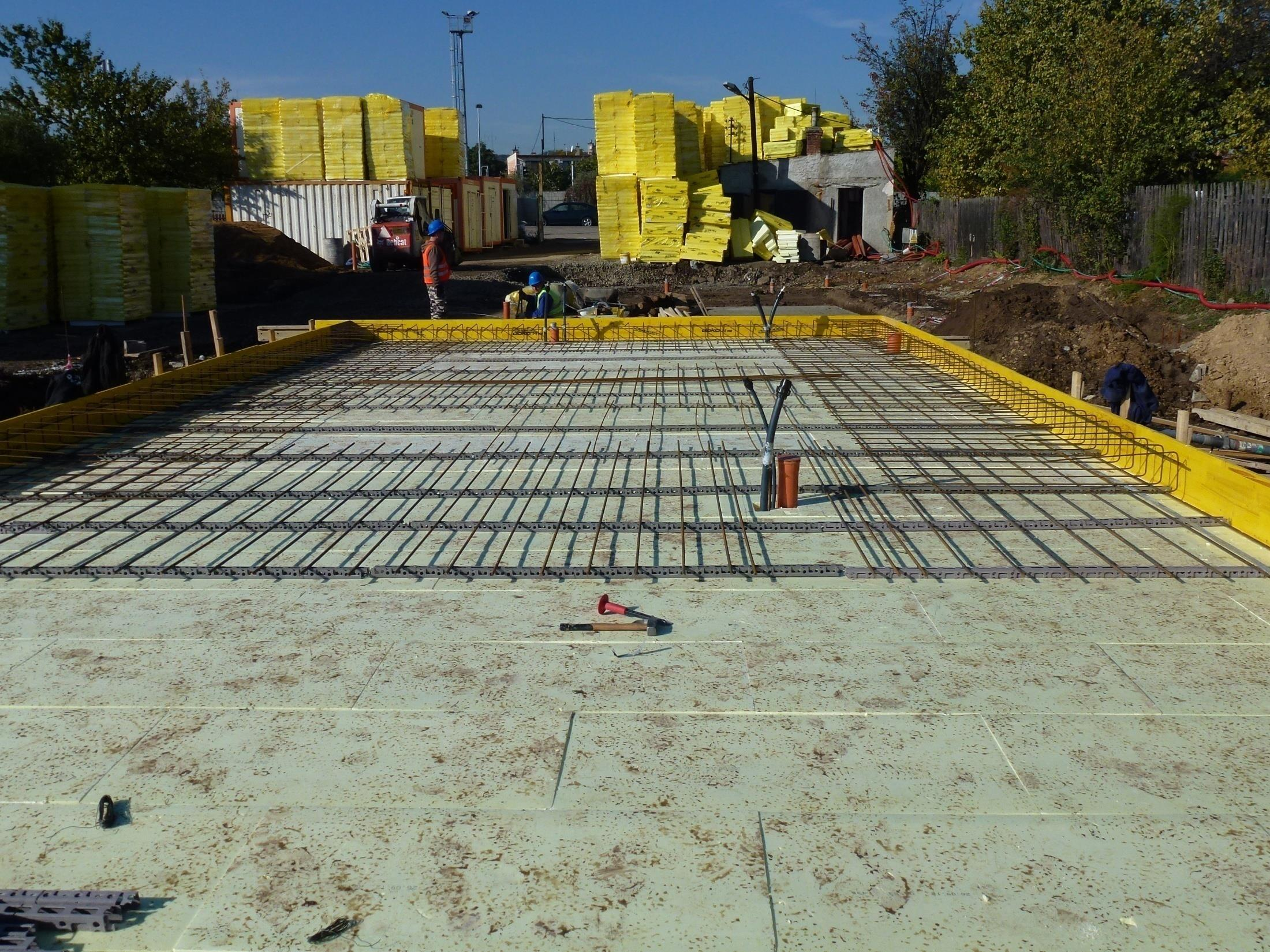

38 zátěžový polystyren přerušení tepelného mostu kompozitovými profily ve skladbě terasy 3.NP panely vakuové izolace

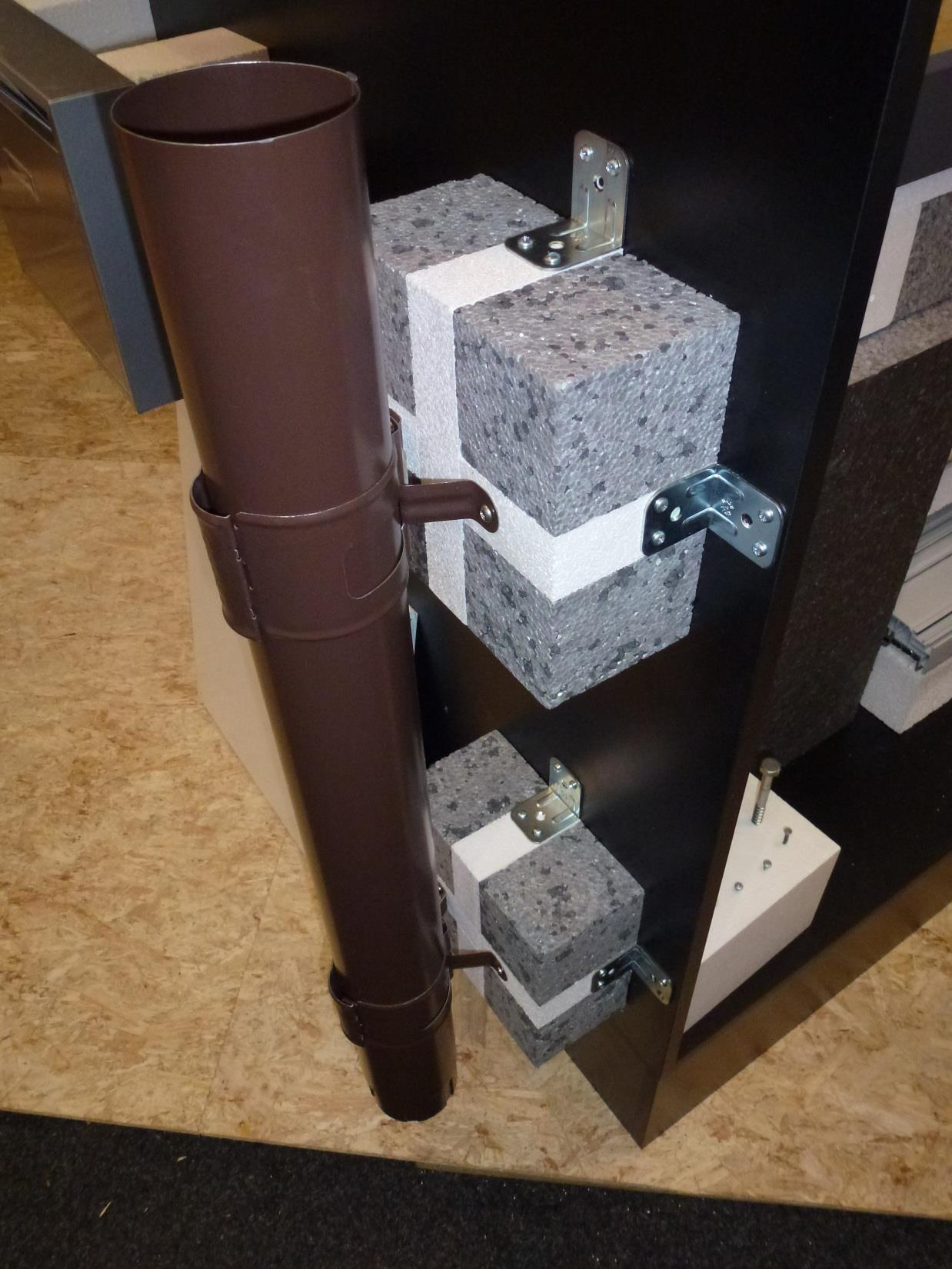

39

40 7. VÝPLNĚ OTVORŮ, VELIKOST, UMÍSTĚNÍ, KONSTRUKCE

41 PRO OSLUNĚNÍ A OSVĚTLENÍ BĚŽNÉ OBYTNÉ MÍSTNOSTI STAČÍ PLOCHA OKNA KU PODLAHOVÉ PLOŠE 1:6 2 m2 12 m2 P R I N C I P Y : 40% TEPELNÝCH ZTRÁT OKNA A DVEŘE => NEPLÝTVAT VELIKOSTÍ ZOHLEDNIT SVĚTOVÉ STRANY A FUNKCI MÍSTNOSTI, KLIMA, NIKOLIV SAMOÚČELNÁ HRA! REDUKCE OTEVÍRAVÝCH ČÁSTÍ 15% ÚSPORA CENY x ČISTITELNOST!!! SPRÁVNÉ ZABUDOVÁNÍ DO KONSTRUKCE, TECHNOLOGICKÁ KÁZEŇ

42 SMOLA/MERTENOVÁ ZDROJ: MARTIN JINDRÁK, PROJEKT VZT

43 KONSTRUKCE VÝPLNÍ OTVORŮ PRO PASIVNÍ DOMY Zdroj: PHI

44 Požadavky na okna u pasivních domů: - trojité izolační zasklení a těsnění - teplé distanční rámečky - kvalitní rámy bez tepelných mostů - optimální osazení bez tepelných mostů - optimalizované zisky vysoká hodnota g

45 Navrhovaní pasivních domů Obálka budovy Okna pro pasivní domy OKNA SE MONTUJÍ V ROVINĚ TEPELNÉ IZOLACE Montáž v rovině tepelné izolace Bodové upevnění kovovými úhelníky Samolepicí páska pro vzduchotěsný spoj Přenos zatížení např. dřevěným hranolem Zdroj: PHD Autor: PHD

46 Architekt: POS architekten ZT - KG koncepce osvětlení a dispoziční řešení pasivní AB ENERGYbase, Vídeň sofistikovaný koncept pilovité jižní fasády se slunolamy s PV kolektory Režim ZIMA/LÉTO -> OSVĚTLENÍ+ VYTÁPĚNÍ /STÍNĚNÍ

47 interiér velkoprostorových kanceláří se zimní zahradou

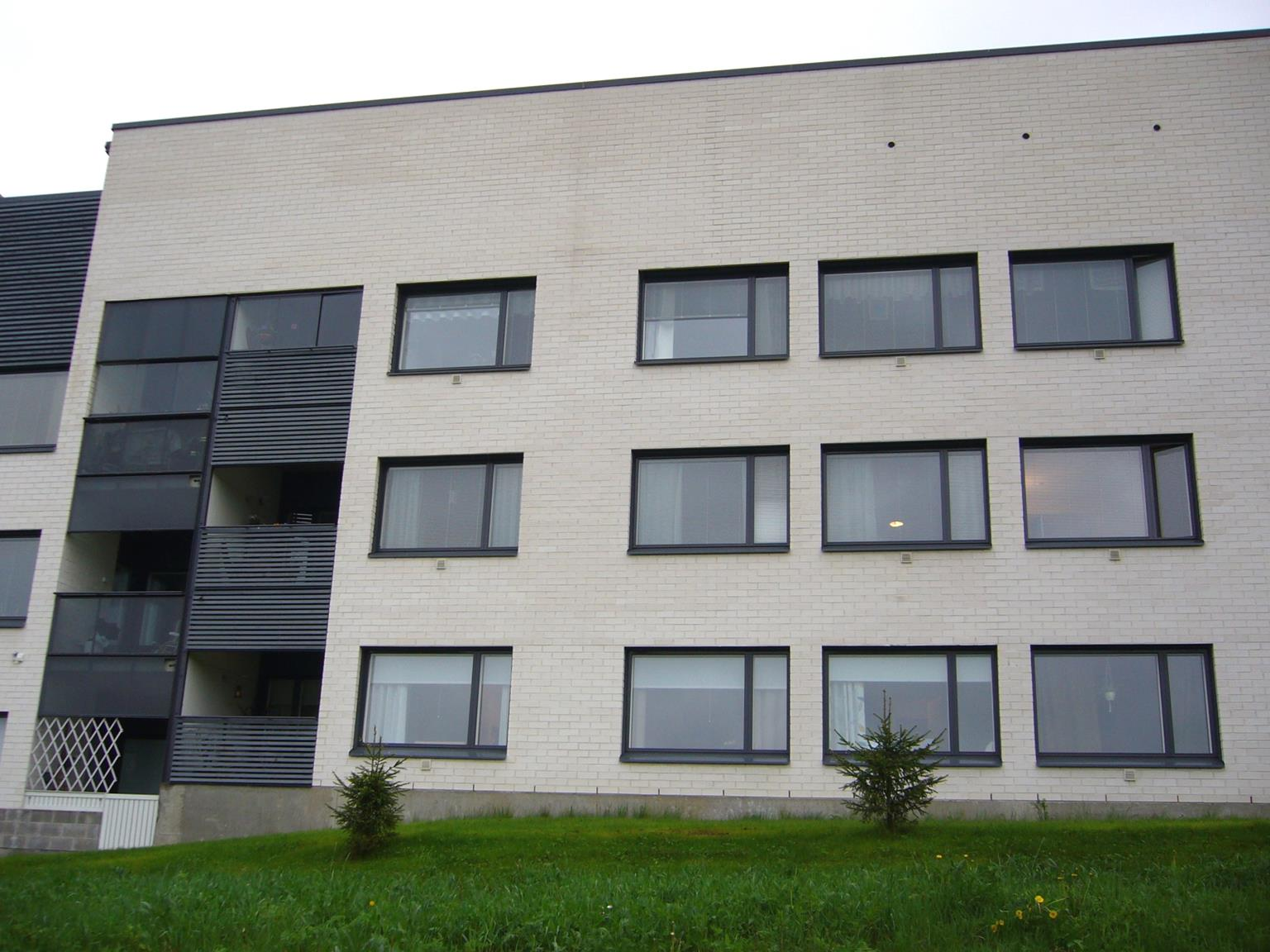

48 FINSKO - STANDARDNÍ BYTOVÁ VÝSTAVBA BĚŽNÁ JE REDUKCE OTEVÍRAVÝCH ČÁSTÍ OKEN OTEVÍRAVÉ ČÁSTI JSOU SYSTÉMOVĚ SDRUŽENÉ ZE DVOU KŘÍDEL

49

50 8. RELATIVNÍ VZDUCHOTĚSNOST OBÁLKY DOMU

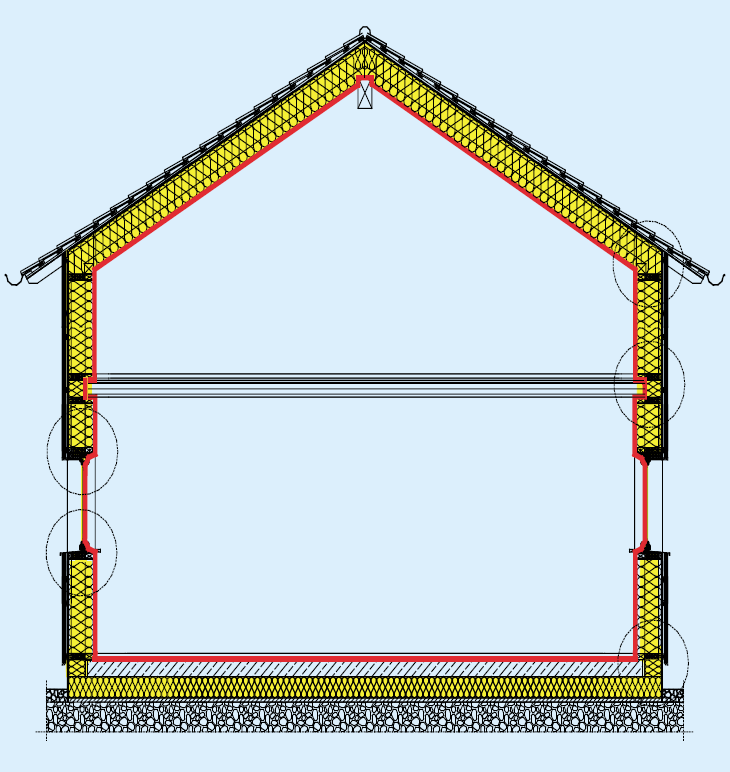

51 Zásady pro navrhování > stanovit polohu HVV JEDNA hlavní vzduchotěsnící vrstva obaluje celý vytápěný objem HLAVNÍ vzduchotěsnící vrstva je zcela uzavřená plocha PLNÍ funkci parozábrany popř. parobrzdy je tedy umístěna co nejblíže interiéru Průběh HVV již v úrovni studie + vyhledání kritických míst Juraj Hazucha ČKAIT Pardubice 04/2012

52 Materiály spojovací a těsnící: Lepící pásky Spojovací pásky Těsnící pásky Tmely Lepidla Těsnící průchodky Autor: Stanislav Paleček

53 podstata měření BD testu: BLOWER DOOR TEST měření množství vzduchu, které unikne z měřeného prostoru při tlakovém spádu 50 Pa (= silnější vítr) pro NED domy je přípustná výměna 100%/hod pro PD 60%/hod test B se provádí při obnažené HVV test A při přejímkách dokončené stavby odhalování netěsností, anemometrem, termovizí, ultrazvukem utěsnění dveří, vložení vysokootáčkového ventilátoru spojeného s PC

54 BLOWER DOOR TEST PODTLAK 50 Pa PŘETLAK 50 Pa

55 9. ŘÍZENÉ VĚTRÁNÍ S REKUPERACÍ TEPLA 10. DOPLŇKOVÝ ZDROJ TEPLA a OHŘEV TV

56

57 jak funguje řízené větrání v pasivním domě? přiváděný čerstvý vzduch do pobytových místnosti procházející vzduch přes chodby (prahem / mřížkou) odváděný znečištěný vzduch kuchyň, koupelna, WC větrací jednotka s rekuperací tepla (zpětným ziskem tepla) min. účinnost rekuperace 75 % Zdroj: E. Nagy Juraj Hazucha ČKAIT Pardubice 04/2012

58 AKTUÁLNÍ SITUACE : ČTYŘČLENNÁ RODINA VYPRODUKUJE V RODINNÉM DOMĚ 8 10 Kg vody/24 hodin POČÍNAJE 60% RELATIVNÍ VLHKOSTÍ STARTUJE RŮST PLÍSNÍ, (některé přizpůsobivé však dříve) VE VNITŘNÍCH CHRÁNĚNÝCH PROSTORÁCH TRÁVÍME PRŮMĚRNĚ až 90% ČASU Zdroj informací: prof. Karel Kabele a Mudr. Zuzana Mathauserová

59 12 x běžná 4 členná rodina za 24 hodin l vody = běžný prádelní kýbl 12 litrů každý z nás vyprodukuje během spánku o průměrné délce 8 hodin 0.5 litru vlhkosti jedno velké pivo

60 koncentrace CO2 a třídy kvality vnitřního prostředí Koncentrace CO 2 (ppm) třída kvality prostředí (ČSN EN 15521) venkovní prostředí (VP) vysoká úroveň kvality vzduchu třída kvality 2. třída kvality přijatelná úroveň třída kvality nízká úroveň - snížení koncentrace, únava třída kvality doporučené max otupělost, zívání nekvalitní spánek 2500 mimo normu Zdroj: Atrea nedoporučuje se delší pobyt > 5000 mimo normu!!! ve většině obydlí a škol v České republice je tato hranice běžně překračována Juraj Hazucha ČKAIT Pardubice 04/2012

61 PROČ POTŘEBUJEME ŘÍZENÉ VĚTRÁNÍ? 1500 ppm max. povolená hodnota 1000 ppm doporučená hodnota větrání okny - měření koncentrace CO2 v bytě panelového domu Zdroj: EKOWATT Autor: EKOWATT A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 61 z 100

62 Výhody řízeného větrání s rekuperací tepla: - úspora energie 75% až 95% - neustále čerstvý vzduch bez překračování max. povolené koncentrace CO ppm - filtrovaný vzduch bez znečištění prachem a pyly - vysoký komfort - teplý vzduch bez průvanu - bez hlukového zatížení větrání se zavřenými okny - kontinuální odvod vlhkosti ochrana proti plísním

63 Zdroje tepla doplněk přípravy TV: solární kolektory kotel CZT tepelné čerpadlo kompakt.jednotky plyn kombinovaná solanka tepelné výroba tepla a / voda čerpadlo kondenzační elektřiny biomasa pelety kusové dřevo uhelná plynová biomasa kotelna vzduch / voda voda/ voda se zemním vrtem se zemním kolektorem výstupní vzduch Solanka zemní plyn uhelná kotelna plynová solární kolektor Zdroj: Passivhaus Dienstleistung Juraj Hazucha ČKAIT Pardubice 04/2012

64 Nejčastější koncepce: sloučený systém vytápění a TV integrovaný zásobník tepla s vodou Juraj Hazucha ČKAIT Pardubice 04/2012

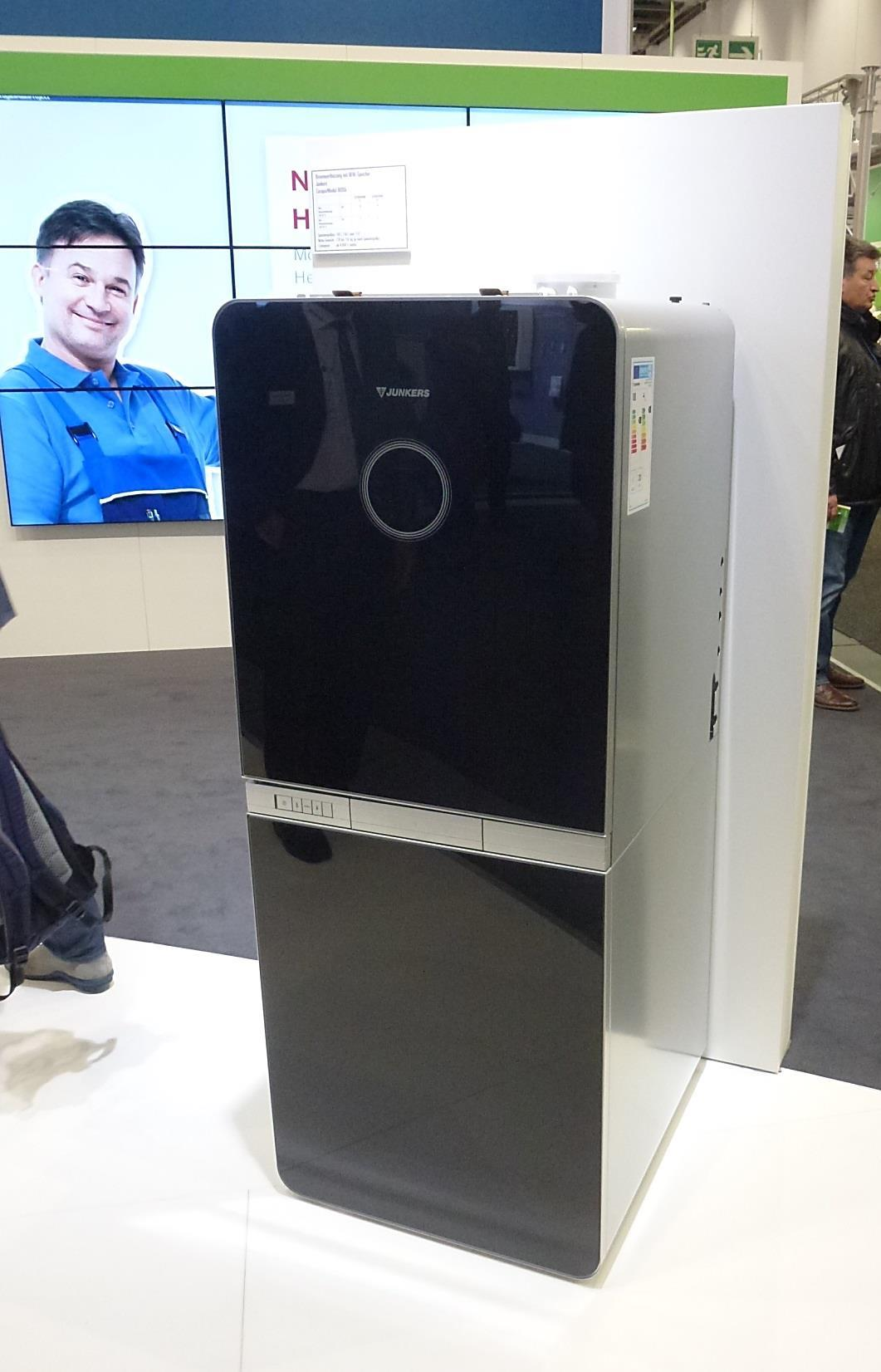

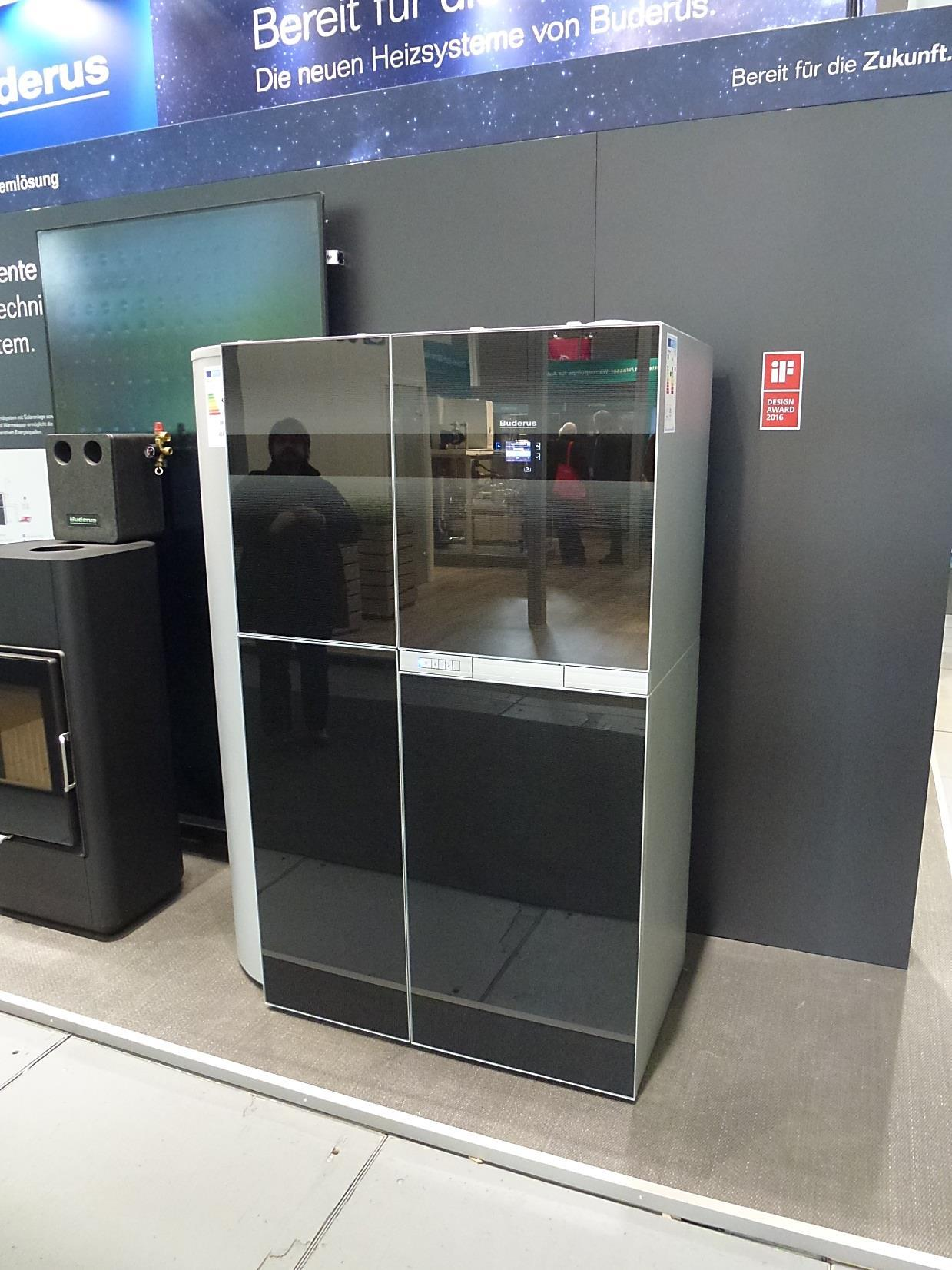

65 Kompaktní jednotky pro větrání a vytápění s vestavěnými tepelnými čerpadly větrací jednotka s rekuperačním výměníkem miniaturní TČ nízkoteplotní teplovodní výměník místo pro další zásobník pro solární ohřev teplé vody zásobník teplé vody o objemu 200l Zdroj: Centrum pasivního domu, Drexel&Weiss Juraj Hazucha ČKAIT Pardubice 04/2012

66 ZDROJE TEPLA PRO RODINNÉ DOMY SOLÁRNÍ ENERGIE FOTOVOLTAICKÝ SYSTÉM Už nejen zdroj tepla ale i energetická koncepce možnost pro chytré sítě Typická instalace FVE pouze na ohřev TV + krbová kamna s výměníkem FVE + kompaktní jednotka, FVE + TČ Zdroj: Autor: Pavel Minář A.03 ZÁKLADNÍ PRINCIPY NAVRHOVÁNÍ V PŘÍKLADECH 66 z 100

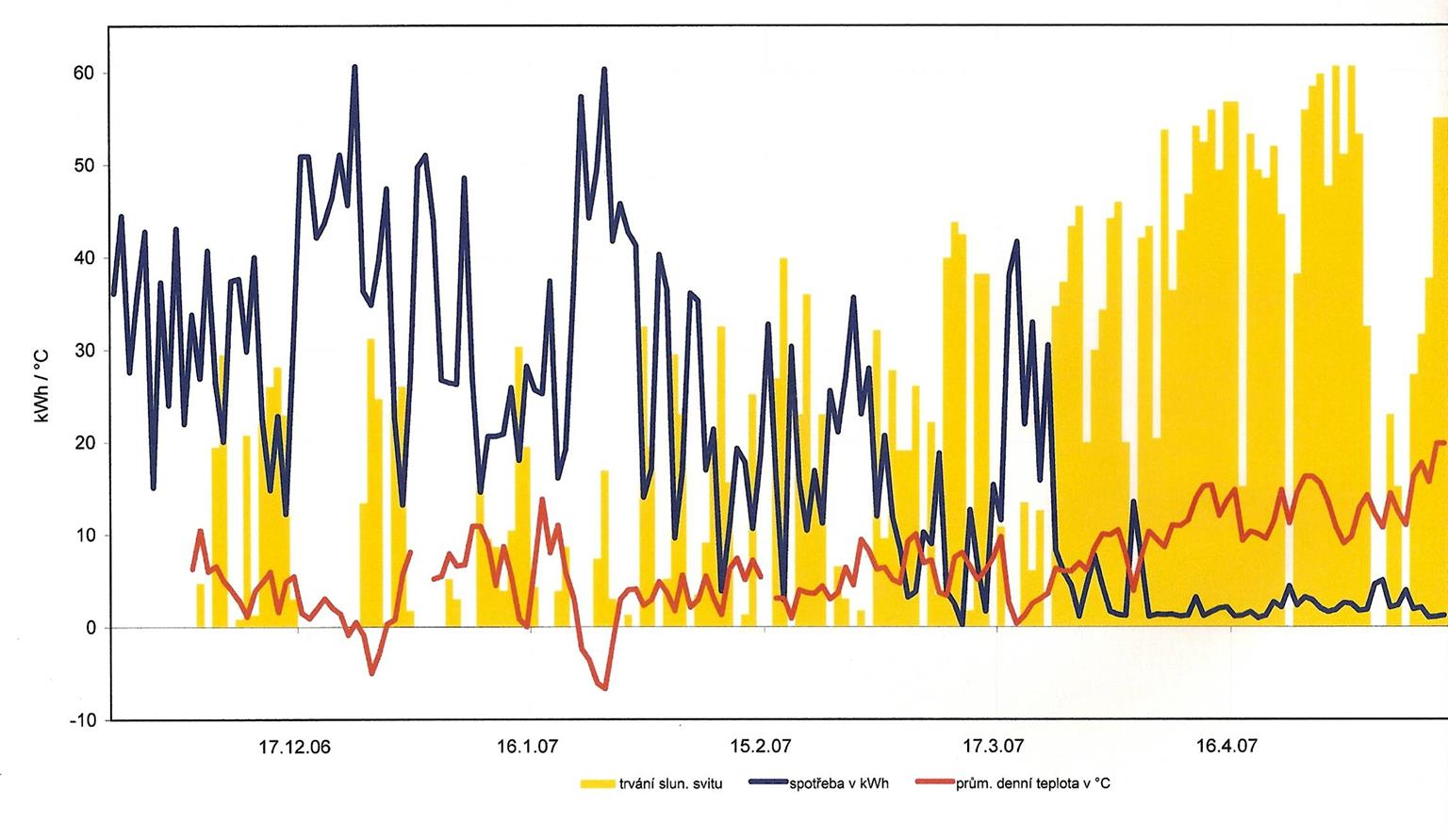

67 PŘÍKLAD AKTIVITY STAVEBNÍKA KOMPLEXNÍ MĚŘENÍ SPOTŘEB ENERGIÍ V NED, výsek zima 2006/2007, pan KOZÁK, ČESKÉ BUDĚJOVICE

68 Juraj Hazucha ČKAIT Pardubice 04/2012

69

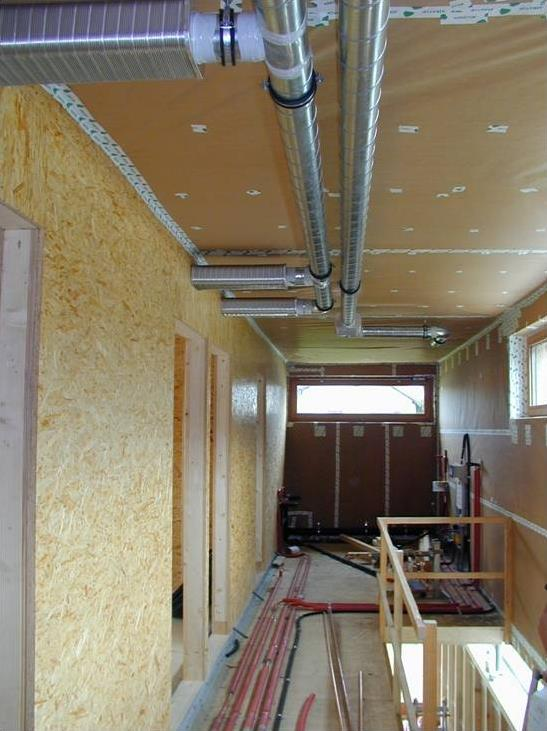

70 zásady pro navrhování rozvodů vzt rozvody vzduchu: -> co nejkratší a nejpřímější rozvody (tlakové ztráty, čistitelnost) Venkovní Odtah pod stropem páteřní vedení v sníženém podhledu chodby, krátké odbočky do jednotlivých místností. Výhodou jednodušší proveditelnost, kratší délky rozvodů Juraj Hazucha ČKAIT Pardubice 04/2012

71 Juraj Hazucha ČKAIT Pardubice 04/2012

72 DŮM STROMŮ brotánek, smola 2008 Juraj Hazucha ČKAIT Pardubice 04/2012

73 uživatelsky vlídné ovládání přívod vzt v nadpraží dveří v PD je jedno kam umístím malý, doplňkový zdroj tepla

74 CÍLE: zlevnit systém zkrátit rozvody možnost individuální regulace snížit celkové objemy větracího vzduchu Zdroj: 3ENCULT + Universita Innsbruck Aktivní přetokové větrání

75 Sání a výfuk do střechy BUBENEČ GARDENS TEPELNÉ ZTRÁTY (kw) 24 ZASTAVĚNÁ PLOCHA (m 2 ) 454 UŽITNÁ PLOCHA (m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) MPT (kwh/m2/rok) 15 A/V 0,29 masák, němejc, smola 2011

76 KONKRÉTNÍ PŘÍKLAD Z PRAXE DECENTRÁLNÍ ŘÍZENÉ VĚTRÁNÍ NP

77 DECENTRÁLNÍ ŘÍZENÉ VĚTRÁNÍ S REKUPERACÍ BYT 3+1 počítat s křížením VZT potrubí = dvě výšky -> wc, koupelny LOŽNICE POKOJ ŠATNA OP + KK HALA SÁNÍ A VÝFUK - STŘECHA

78 5.900,-Kč/m2 106 m2 13 kwp kwh/rok Juraj Hazucha ČKAIT Pardubice 04/2012

79 FV grafické možnosti monokrystalů design příroda FV grafické možnosti polykrystalů Victor Vasarely

80

81 TRENDY BUDOUCNOSTI?

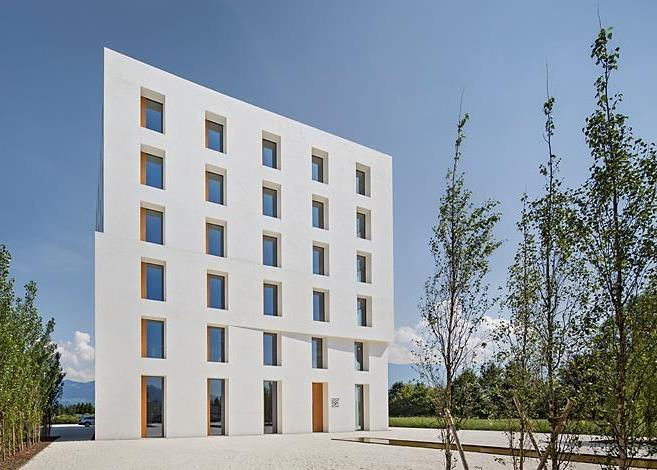

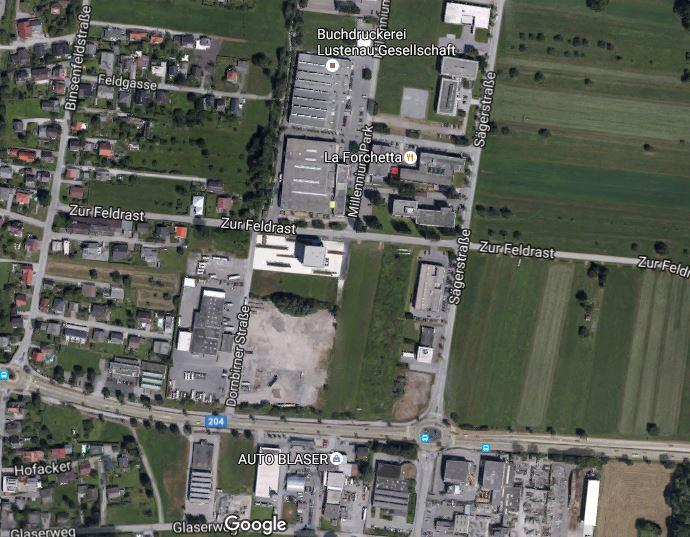

82 2226 administrativní budova LUSTENAU/RAKOUSKO Milenium Park 20 Architekt: Bauschlager/Ebrle 2013 (vlastní ateliér)

83 Foto: Eduard Hueber

84 Foto: Eduard Hueber

85 světlá výška podlaží: přízemí 4,20 m typické podlaží 3,40m Zdroj: www. detail.de

86 skladba obvodového pláště 760 mm: tvárnice nosné zdivo 380 mm + tvárnice tepelně izolační 380 mm

87 Foto: Eduard Hueber budova není (cíleně) vybavena žádným systémem vytápění, chlazení, nebo řízeným větráním, pouze čidly CO2 a servo pohony, které otvírají klapky oken.. teplota zima/léto => 22/26 C POTŘEBA TEPLA NA VYTÁPĚNÍ kwh/ m 2.a) 15,0 UŽITNÁ PLOCHA ( m 2 ) OBESTAVĚNÝ PROSTOR (m 3 ) CENA ( /m 2, bez DPH) 950 (!)

88

89 Foto: Eduard Hueber
