1 IR PTZ CAMERA DOPLNĚK K ANGLICKÉMU NÁVODU

2 Základní parametry: Napájecí napětí 24VAC / 2.5A při zapnutém IR. Snímací čip 1/4 SONY Super HAD CCD. Rozlišení 540 TV řádků. Video výstup 1Vpp / 75 ohm. Synchronizace řízena vnitřním krystalem. Odstup S/N je více jak 50 db. Minimální osvětlení 0.05 Lux, při ICR-ON mode. IR přísvit, dosvit až 50m, zvyšující se výkon IR přísvitu s rostoucím ZOOMem. Vyvážení bílé 2000 K K. Integrovaný fotonásobič. Funkce pro vyrovnanější jas v obraze WDR. Elektromechanický filtr DEN / NOC, špičková citlivost na infra pásmo.12x Digitální zoom. Maskování privátní zón. Objektiv mm, 36x optický ZOOM. 4x alarmový vstup, 2x alarmový výstup. Pracovní teplota -40 C ~ + 55 C. Pracovní vlhkost max. 90% RH.Rozměry 365 x 265 x 260 mm. Váha 5500g. Stupeň krytí IP68.

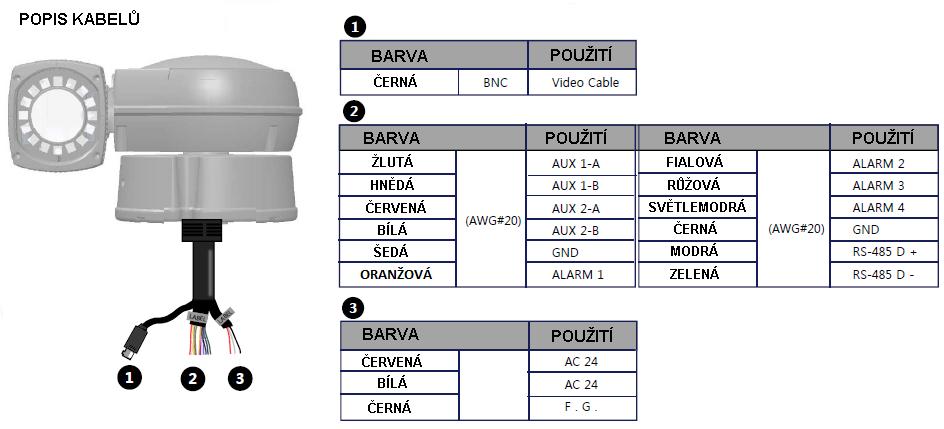

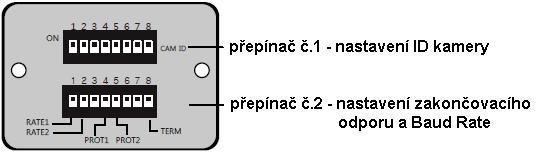

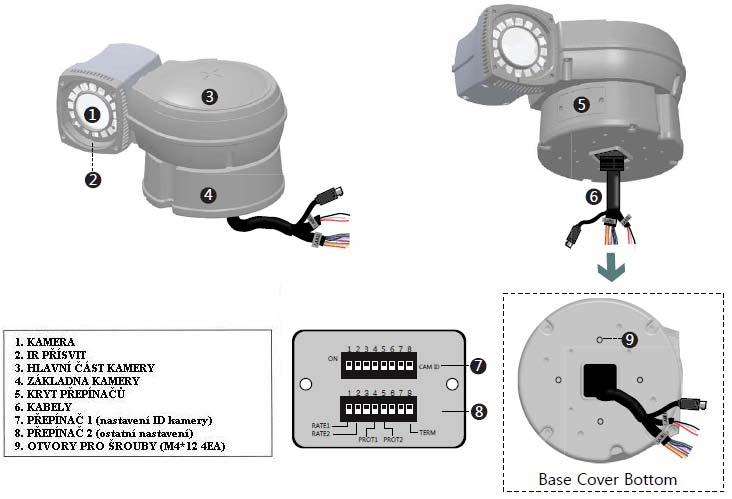

3 Popis přepínačů ( switch ) Sw 1 adresování kamery I D Od adresy 0 až 255 (úplný seznam najdete v originálním návodu) Sw 2 nastavení zakončovacího odporu a Baud Rate

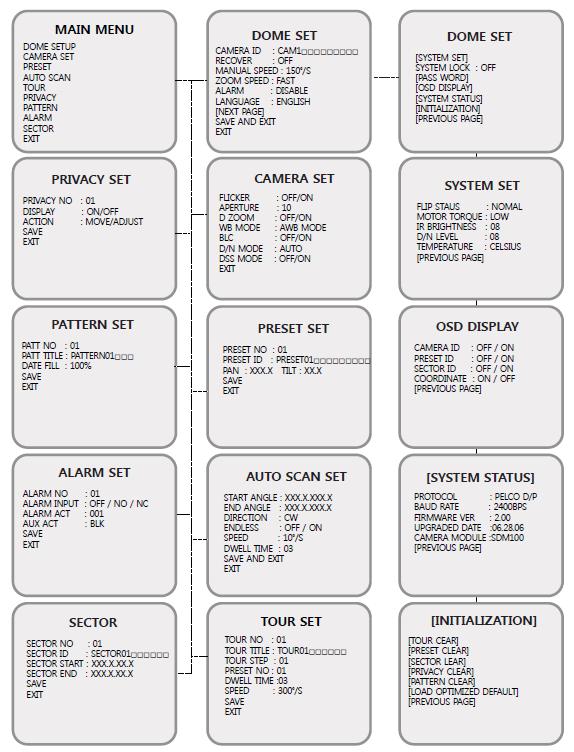

4 OSD MENU vyvoláte prepozicí 95 CAMERA ID : název kamery RECOVER : návrat k poslední spuštěné funkci MANUAL SPEED : rychlost manuálního posunu ZOOM SPEED : rychlost ZOOMu ALARM : zapnutí / vypnutí alarmových vstupů LANGUAGE : volba jazyka [NEXT PAGE] : další stránka SAVE AND EXIT : uložení změn a návrat z MENU EXIT : odchod z MEN

5 FLIP STATUS : zobrazení obrazu po přetočení (normální / obrácený) MOTOR TORQUE : hnací moment motoru (nízký / střední / vysoký) IR BRIGHTNESS : jas IR (0 15) D/N LEVEL : nastavení přechodu DEN/NOC (0 15) TEMPERATURE : nastavení jednotky teploty ( C / F) [PREVIOUS PAGE] : předchozí stránka CAMERA ID : zobrazení názvu kamery na monitoru PRESET ID : zobrazení názvu prepozice na monitoru SECTOR ID : zobrazení názvu sektoru na monitoru COORDINATE : zobrazení souřadnic na monitoru [PREVIOUS PAGE] : předchozí stránka PROTOCOL : zobrazení nastaveného protokolu BAUD RATA : zobrazení nastavené přenosové rychlosti FIRMWARE VER. : zobrazení verze firmware UP GRADE DATE : datum UP GRADED CAMERA MODULE : model kamery [PREVIOUS PAGE] : předchozí stránka TOUR CLEAR : vymaže obchůzky PRESET CLEAR : vymaže prepozice SECTOR CLEAR : vymaže sektor PRIVACY CLEAR : vymaže privátní zóny PATTERN CLEAR : vymaže paterny LOAD OPTIMIZED DEFAULT : vymaže všechny data, provede tovární nastavení [PREVIOUS PAGE] : předchozí stránka FLICKER : odstranění blikání světla od zářivek, používá se pouze v NTSC TV normě APERTURE : nastavení ostrosti obrazu D ZOOM : zapnutí digitálního ZOOMu WB MODE : nastavení vyvážení bílé BLC : Zapnutí / vypnutí kompenzace protisvětla D/N MODE : nastavení DEN/NOC módu DSS MODE : nastavení maximální úrovně fotonásobiče PRESET NO : číslo prepozice PRESET ID : název prepozice PAN / TILT : pozice prepozice

6 START ANGLE : nastavení počáteční pozice END ANGLE : nastavení konečné pozice DIRECTION : řízení ENDLEES : zapnutí nekonečné rotace SPEED : rychlost pohybu kamery DWEL TIME : čas do následujícího průjezdu SAVE AND EXIT : uložení změn a odchod z MENU TOUR NO : číslo TOUR TOUR TITLE : název TOUR TOUR STEP : krok č. v dané TOUR PRESET NO : prepozice č. v dané TOUR DWEL TIME : čas do přechodu na další prepozici SPEED : rychlost přechodu z prepozice na prepozici PRIVACY NO : číslo privátní zóny DISPLAY : zobrazení privátní zóny ACTION : nastavení pozice a velikosti privátní zóny PATT NO : číslo PATTRN PATT TITLE : název PATTERN DATA FILL : velikost zaplnění paměti ALARM NO : číslo alarmu ALARM INPUT : alarmován vstup (NO,NC,OFF) ALARM ACT : akce při vyvolání alarmu AUX ACT : reakce výstupu při vyvolání alarmu SECTOR NO : číslo sektoru SECTOR ID : název sektoru SECTOR START : začátek sektoru SECTOR END : konec sektoru

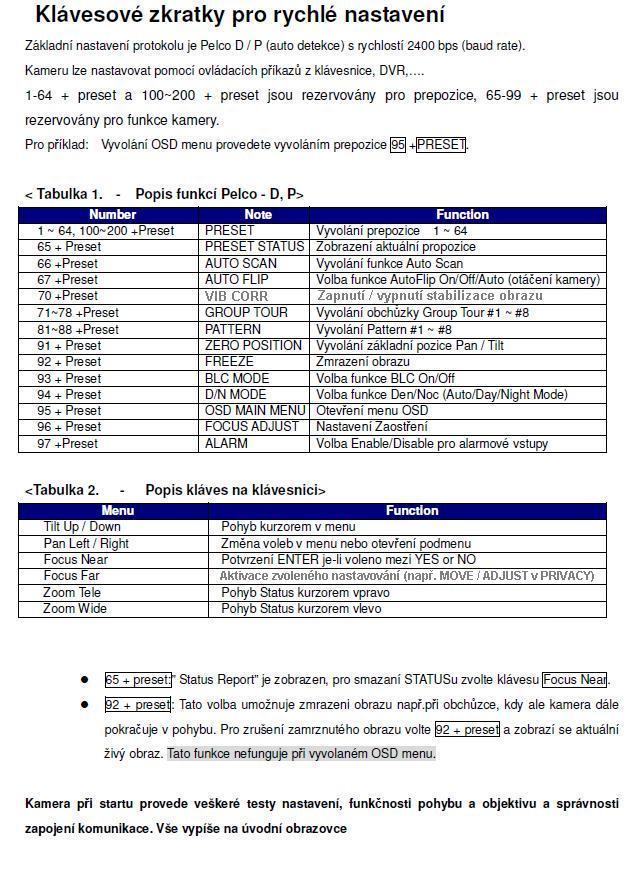

7

8 Bezpečnostní upozornění Používejte pouze originální napájecí zdroje správné polarity a napětí Instalaci zařízení smí provádět pouze firma s příslušnou odbornou znalostí a způsobilostí je-li zařízení pod napětím, nerozebírejte jej! před instalací zařízení si pozorně přečtete instrukce opravu zařízení vždy přenechejte odbornému servisu prodejce neodpovídá za škody způsobené nesprávným použitím výrobku kovový kryt kamery je vodivě spojen se záporným pólem napájení a stíněním kamery - pozor při návrhu na zemní smyčky - tvorbě zemních smyček zabráníte instalací kamery na nevodivý povrch nebo podložku nebo použitím galvanického oddělovače kryt kamery má krytí IP 68 pouze v případě, že jsou dodrženy montážní pokyny kameru montujte na stabilní místo bez vibrací Záruka se nevztahuje na: - opotřebení zboží přiměřené době a způsobu používání - úmyslné poškození zboží odběratelem nebo třetí osobou - poškození zboží mechanické, tepelné, chemické a elektrické ( úder blesku, přepětí, podpětí, statická a naindukovaná elektřina ) - poškození živelnou pohromou - závadu způsobenou nevhodným skladováním, přepravováním nebo instalací - poškození zařízení v důsledku jeho chybné instalace - poškození způsobené nedodržením instalačního návodu - poškození způsobené nevhodnými pracovními podmínkami a prostředím pro které není určeno - zboží, které má porušenou záruční plombu
