1 Kamera CNB BBM-21/25/27F Návod k použití

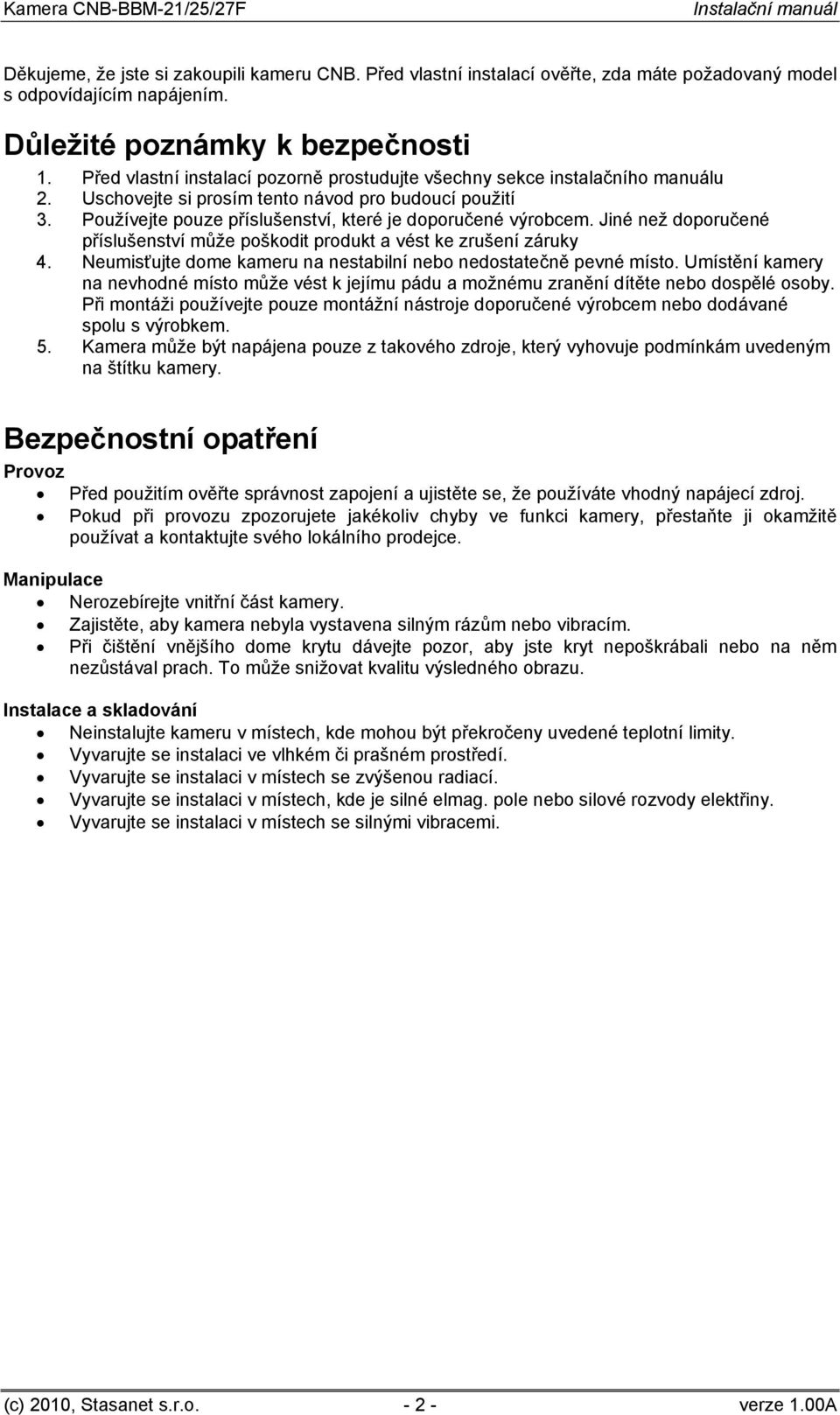

2 Děkujeme, že jste si zakoupili kameru CNB. Před vlastní instalací ověřte, zda máte požadovaný model s odpovídajícím napájením. Důležité poznámky k bezpečnosti 1. Před vlastní instalací pozorně prostudujte všechny sekce instalačního manuálu 2. Uschovejte si prosím tento návod pro budoucí použití 3. Používejte pouze příslušenství, které je doporučené výrobcem. Jiné než doporučené příslušenství může poškodit produkt a vést ke zrušení záruky 4. Neumisťujte dome kameru na nestabilní nebo nedostatečně pevné místo. Umístění kamery na nevhodné místo může vést k jejímu pádu a možnému zranění dítěte nebo dospělé osoby. Při montáži používejte pouze montážní nástroje doporučené výrobcem nebo dodávané spolu s výrobkem. 5. Kamera může být napájena pouze z takového zdroje, který vyhovuje podmínkám uvedeným na štítku kamery. Bezpečnostní opatření Provoz Před použitím ověřte správnost zapojení a ujistěte se, že používáte vhodný napájecí zdroj. Pokud při provozu zpozorujete jakékoliv chyby ve funkci kamery, přestaňte ji okamžitě používat a kontaktujte svého lokálního prodejce. Manipulace Nerozebírejte vnitřní část kamery. Zajistěte, aby kamera nebyla vystavena silným rázům nebo vibracím. Při čištění vnějšího dome krytu dávejte pozor, aby jste kryt nepoškrábali nebo na něm nezůstával prach. To může snižovat kvalitu výsledného obrazu. Instalace a skladování Neinstalujte kameru v místech, kde mohou být překročeny uvedené teplotní limity. Vyvarujte se instalaci ve vlhkém či prašném prostředí. Vyvarujte se instalaci v místech se zvýšenou radiací. Vyvarujte se instalaci v místech, kde je silné elmag. pole nebo silové rozvody elektřiny. Vyvarujte se instalaci v místech se silnými vibracemi. (c) 2010, Stasanet s.r.o verze 1.00A

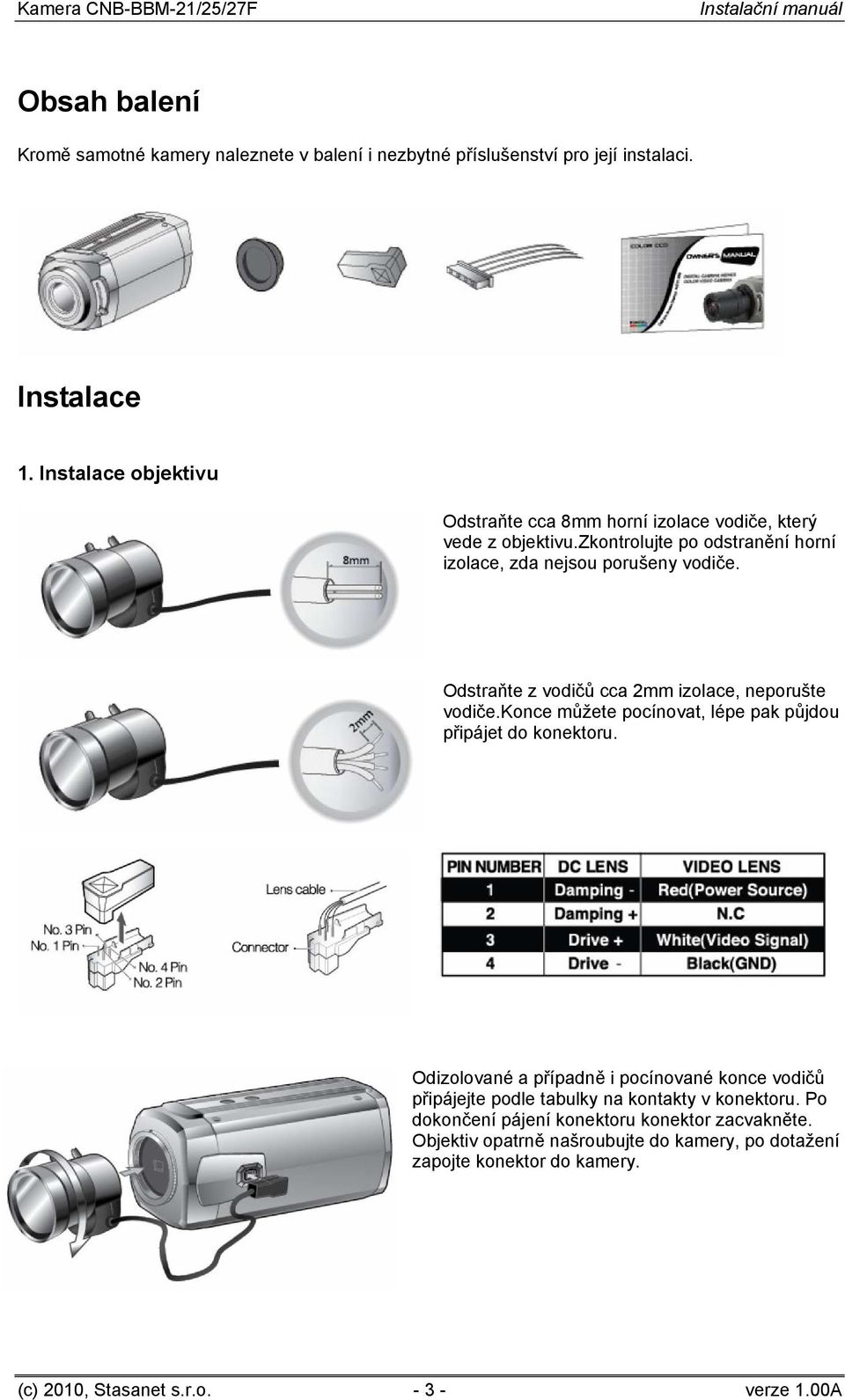

3 Obsah balení Kromě samotné kamery naleznete v balení i nezbytné příslušenství pro její instalaci. Instalace 1. Instalace objektivu Odstraňte cca 8mm horní izolace vodiče, který vede z objektivu.zkontrolujte po odstranění horní izolace, zda nejsou porušeny vodiče. Odstraňte z vodičů cca 2mm izolace, neporušte vodiče.konce můžete pocínovat, lépe pak půjdou připájet do konektoru. Odizolované a případně i pocínované konce vodičů připájejte podle tabulky na kontakty v konektoru. Po dokončení pájení konektoru konektor zacvakněte. Objektiv opatrně našroubujte do kamery, po dotažení zapojte konektor do kamery. (c) 2010, Stasanet s.r.o verze 1.00A

4 Na kameře je dále potřeba nastavit, zda je použit objektiv s uchycením C nebo CS. Toto se řeší distančním kroužkem, který se dle potřeby vytočí či naopak. Zajištění se provádí dodávaným imbusem a dotažením šroubu v těle kamery u objektivu. Obrázek znázorňuje maximální rozteč mezi koncem závitu objektivu a hranou těla objektivu u jednotlivých uchycení objektivu. Poznámka: Maximální přípustná hmotnost objektivu je 450 gramů! 2.Zapojení napájení CNB BBM-21F(12V DC) Svorkovnice na připojení napájení se nalézá v zadní části kamery. Jednotlivé svorky jsou označeny, jen prostřední není zapojena a nemá funkci. Pravá svorka symbolizuje záporný pól napájení, levá kladný. Upozornění: Zařízení je citlivé na hodnotu napájecího napětí, doporučuje se 12V DC s maximální tolerancí 10%.Při větší vzdálenosti dbejte skutečnosti, že v závislosti na použitém vodiči dochází ke ztrátám a potencionálnímu zahřívání vodiče.v následující tabulce najdete přibližné hodnoty pro běžně používané vodiče. (c) 2010, Stasanet s.r.o verze 1.00A

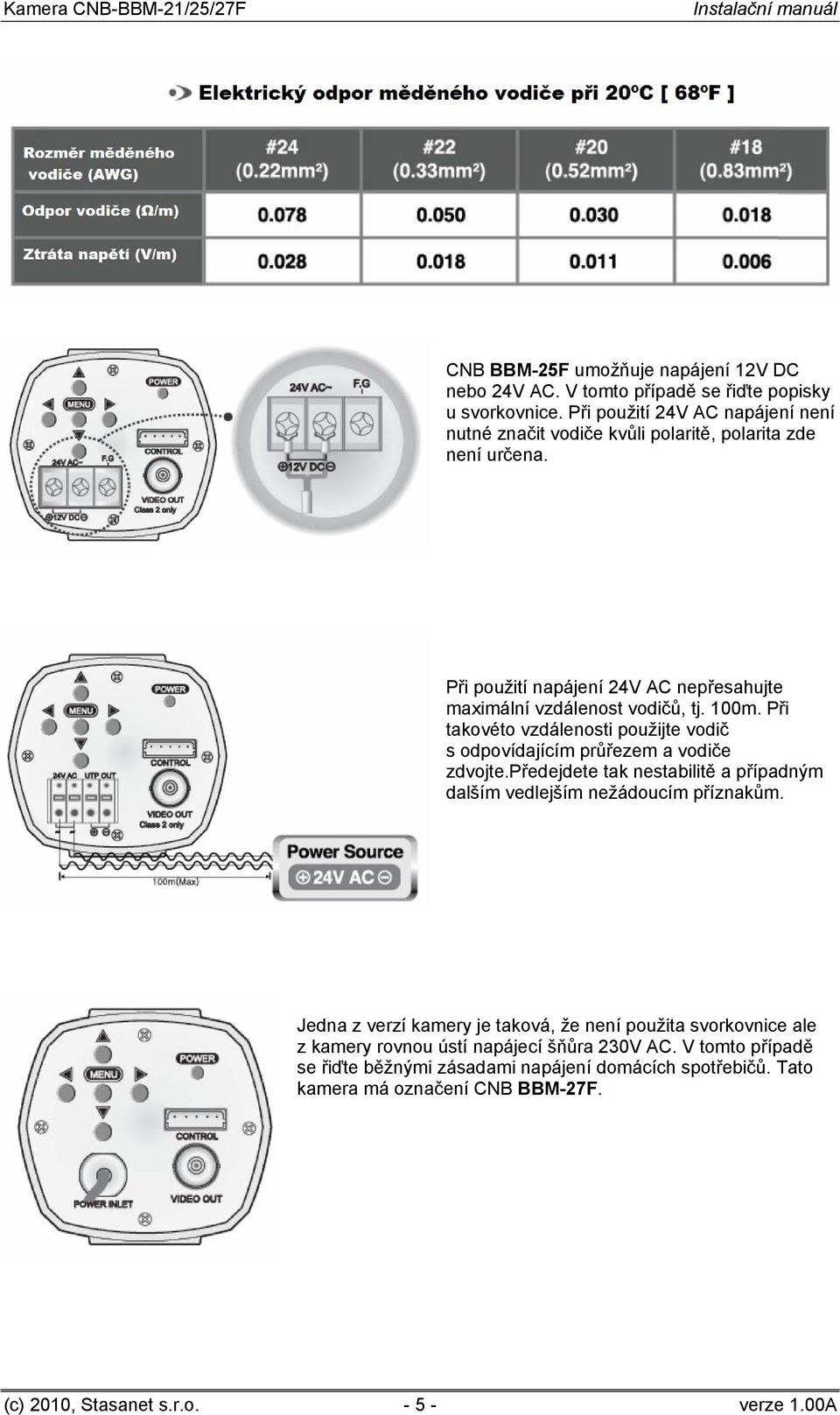

5 CNB BBM-25F umožňuje napájení 12V DC nebo 24V AC. V tomto případě se řiďte popisky u svorkovnice. Při použití 24V AC napájení není nutné značit vodiče kvůli polaritě, polarita zde není určena. Při použití napájení 24V AC nepřesahujte maximální vzdálenost vodičů, tj. 100m. Při takovéto vzdálenosti použijte vodič s odpovídajícím průřezem a vodiče zdvojte.předejdete tak nestabilitě a případným dalším vedlejším nežádoucím příznakům. Jedna z verzí kamery je taková, že není použita svorkovnice ale z kamery rovnou ústí napájecí šňůra 230V AC. V tomto případě se řiďte běžnými zásadami napájení domácích spotřebičů. Tato kamera má označení CNB BBM-27F. (c) 2010, Stasanet s.r.o verze 1.00A

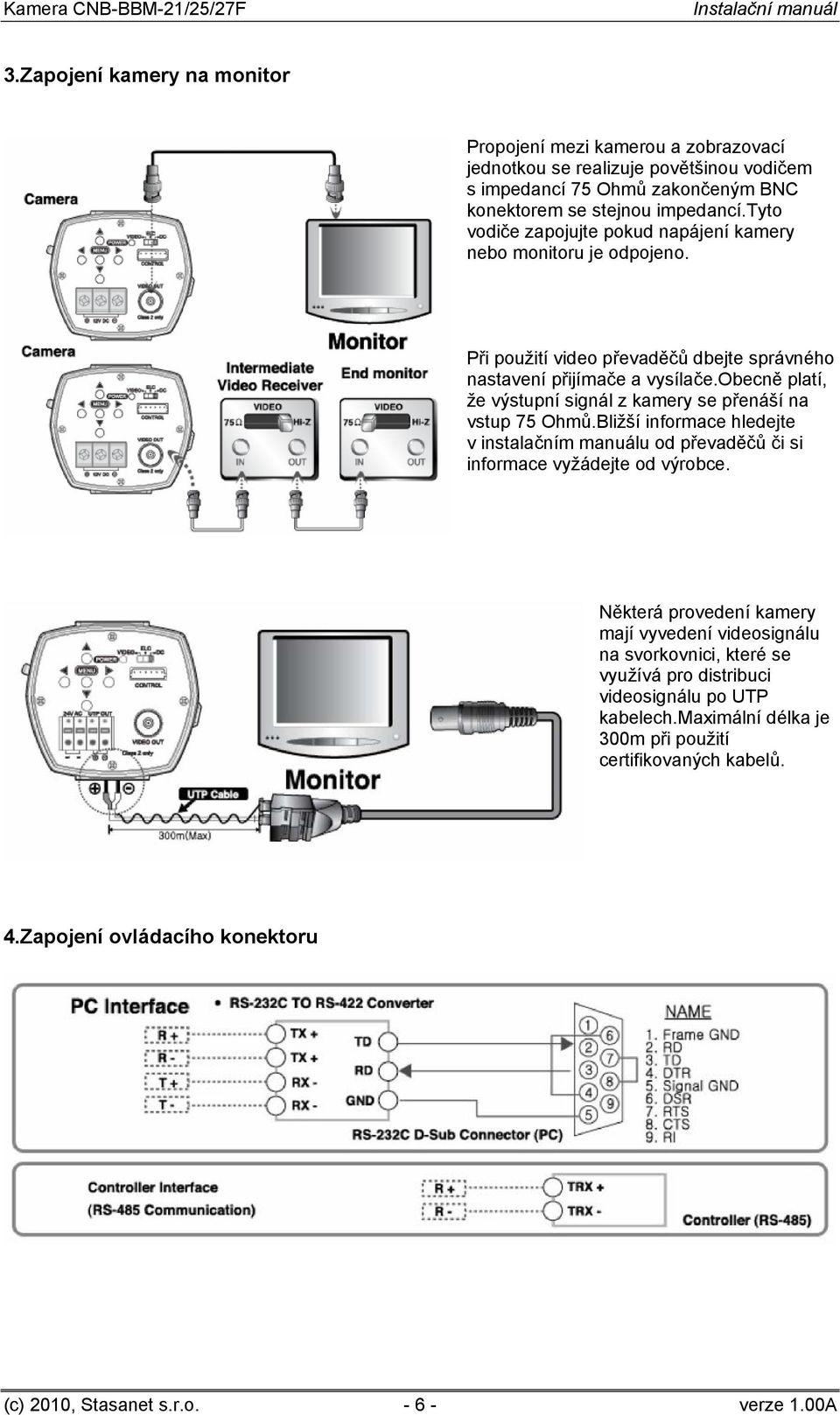

6 3.Zapojení kamery na monitor Propojení mezi kamerou a zobrazovací jednotkou se realizuje povětšinou vodičem s impedancí 75 Ohmů zakončeným BNC konektorem se stejnou impedancí.tyto vodiče zapojujte pokud napájení kamery nebo monitoru je odpojeno. Při použití video převaděčů dbejte správného nastavení přijímače a vysílače.obecně platí, že výstupní signál z kamery se přenáší na vstup 75 Ohmů.Bližší informace hledejte v instalačním manuálu od převaděčů či si informace vyžádejte od výrobce. Některá provedení kamery mají vyvedení videosignálu na svorkovnici, které se využívá pro distribuci videosignálu po UTP kabelech.maximální délka je 300m při použití certifikovaných kabelů. 4.Zapojení ovládacího konektoru (c) 2010, Stasanet s.r.o verze 1.00A

7 5.Hodnoty nastavení v menu (c) 2010, Stasanet s.r.o verze 1.00A

8 Ovládání tlačítky - popis Pro ovládání kamery jsou určena tlačítka na zadní straně kamery. Tlačítky lze měnit hodnoty různých položek v menu, rovněž lze s nimi Popis jednotlivých menu kamery LENS.. Menu věnované nastavení parametrů objektivu. WHITE BAL Menu věnované vyvážení bílé barvy. AGC. Menu věnované řízení zisku. DAY/NIGHT Menu věnované Den/Noc režimu. IMAGE ADJ.. Menu věnované vlastnostem obrazu. GENERAL. Menu věnované základnímu nastavení kamery. INITAL Načtení výchozích (továrních) hodnot. EXIT Navrácení do hlavního menu. LENS menu V tomto menu máme na výběr mezi DC řízeným objektivem a manuálním nastavením. Brightness: položku vyberete šipkami nahoru a dolu, hodnotu v rozsahu 0 až 20 lze měnit tlačítky vpravo a vlevo. Jedná se o nastavení jasu. FLK(Flickerless): položku vyberete šipkami nahoru a dolu, mezi hodnotou ON a OFF volíme šipkami vpravo a vlevo. Položkou potlačíme blikání obrazu. (c) 2010, Stasanet s.r.o verze 1.00A

9 FLK(Flickerless): položku vyberete šipkami nahoru a dolu, mezi hodnotou ON a OFF volíme šipkami vpravo a vlevo. Položkou potlačíme blikání obrazu. Shutter: položkou nastavujeme rychlost uzávěrky, hodnoty lze volit v rozsahu 1/60 až 1/ s. WHITE BAL menu V tomto menu lze provést vyvážení bíle automaticky (WB ATW) nebo vyvážení bílé provést manuálně (WB MANUAL, PUSH). Pro zvolení jedné z těchto položek použijte šipky vpravo nebo vlevo. Poznámka: Při zvolení automatického vyvážení bílé (ATW) kamera nastaví dle potřeby a prostředí hodnotu mezi 2000K až K. RED: touto položkou lze nastavit hustotu červené barvy v obraze. BLUE: touto položkou lze nastavit hustotu modré barvy v obraze. U obou barevných složek lze nastavit hodnotu v rozsahu 0 až 160. Správným nastavením těchto barev lze dosáhnout optimálního podání obrazu. Poslední možností je nastavení barevné teploty pomocí volby PUSH. Při zobrazení této položky zmáčkneme a podržíme tlačítko menu až do doby, než nám bude barevné podání vyhovovat. AGC menu V tomto menu lze AGC (automatické řízení zisku) buď povolit (ON) nebo zakázat (OFF). Pro výběr požadované hodnoty použijte šipky vpravo nebo vlevo. LEVEL: tato položka nastavuje úroveň zisku, lze volit mezi hodnotami 0 až 20. (c) 2010, Stasanet s.r.o verze 1.00A

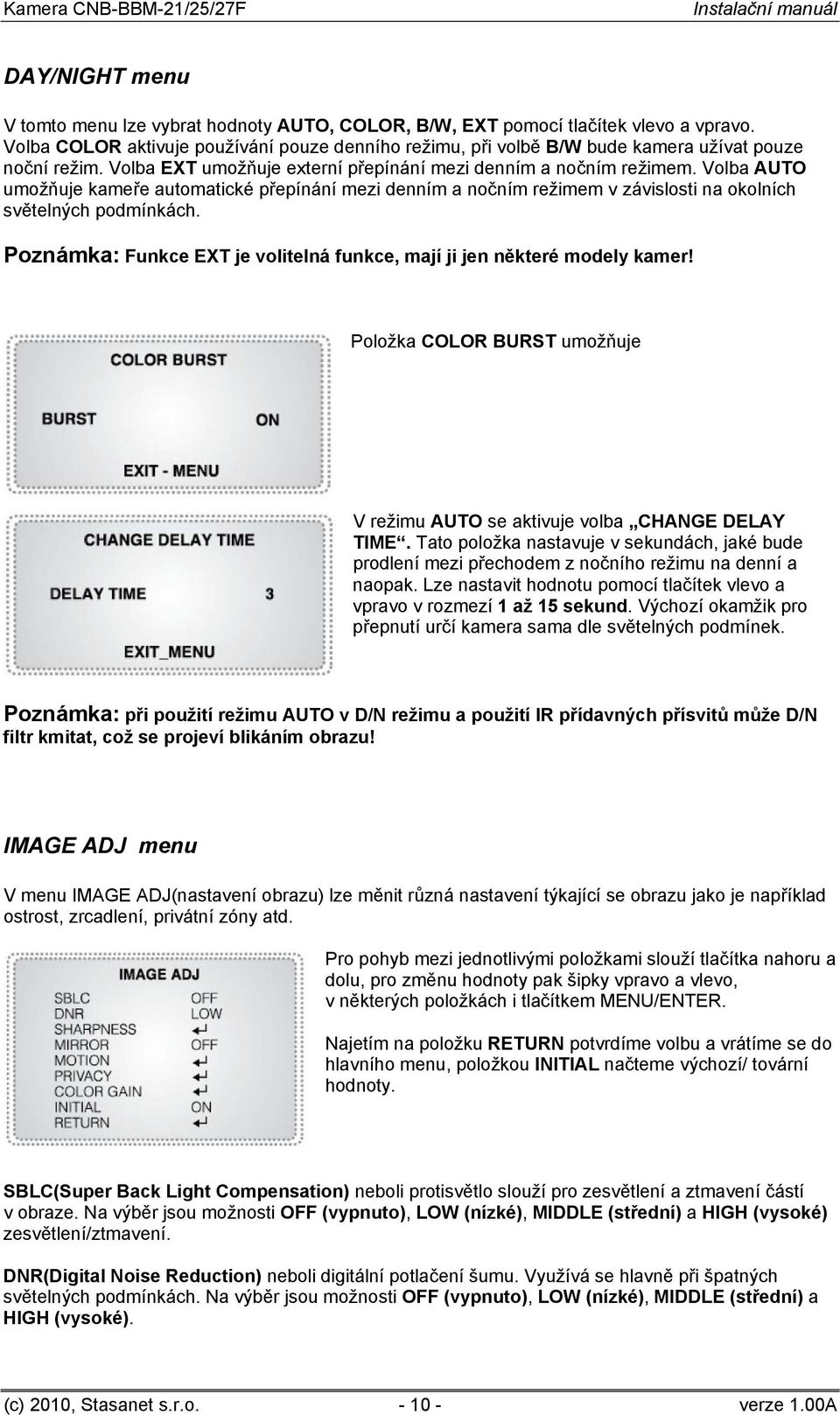

10 DAY/NIGHT menu V tomto menu lze vybrat hodnoty AUTO, COLOR, B/W, EXT pomocí tlačítek vlevo a vpravo. Volba COLOR aktivuje používání pouze denního režimu, při volbě B/W bude kamera užívat pouze noční režim. Volba EXT umožňuje externí přepínání mezi denním a nočním režimem. Volba AUTO umožňuje kameře automatické přepínání mezi denním a nočním režimem v závislosti na okolních světelných podmínkách. Poznámka: Funkce EXT je volitelná funkce, mají ji jen některé modely kamer! Položka COLOR BURST umožňuje V režimu AUTO se aktivuje volba CHANGE DELAY TIME. Tato položka nastavuje v sekundách, jaké bude prodlení mezi přechodem z nočního režimu na denní a naopak. Lze nastavit hodnotu pomocí tlačítek vlevo a vpravo v rozmezí 1 až 15 sekund. Výchozí okamžik pro přepnutí určí kamera sama dle světelných podmínek. Poznámka: při použití režimu AUTO v D/N režimu a použití IR přídavných přísvitů může D/N filtr kmitat, což se projeví blikáním obrazu! IMAGE ADJ menu V menu IMAGE ADJ(nastavení obrazu) lze měnit různá nastavení týkající se obrazu jako je například ostrost, zrcadlení, privátní zóny atd. Pro pohyb mezi jednotlivými položkami slouží tlačítka nahoru a dolu, pro změnu hodnoty pak šipky vpravo a vlevo, v některých položkách i tlačítkem MENU/ENTER. Najetím na položku RETURN potvrdíme volbu a vrátíme se do hlavního menu, položkou INITIAL načteme výchozí/ tovární hodnoty. SBLC(Super Back Light Compensation) neboli protisvětlo slouží pro zesvětlení a ztmavení částí v obraze. Na výběr jsou možnosti OFF (vypnuto), LOW (nízké), MIDDLE (střední) a HIGH (vysoké) zesvětlení/ztmavení. DNR(Digital Noise Reduction) neboli digitální potlačení šumu. Využívá se hlavně při špatných světelných podmínkách. Na výběr jsou možnosti OFF (vypnuto), LOW (nízké), MIDDLE (střední) a HIGH (vysoké). (c) 2010, Stasanet s.r.o verze 1.00A

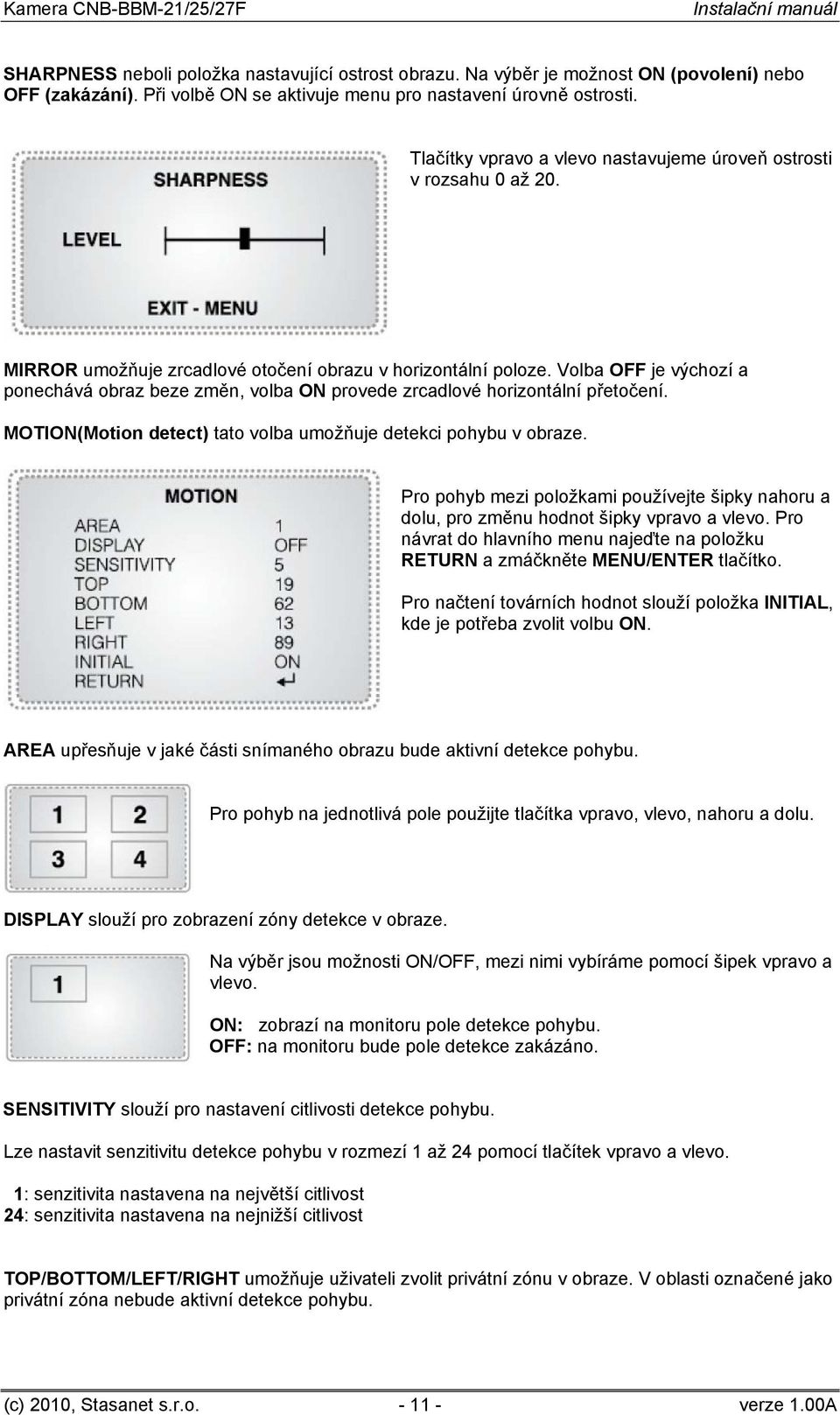

11 SHARPNESS neboli položka nastavující ostrost obrazu. Na výběr je možnost ON (povolení) nebo OFF (zakázání). Při volbě ON se aktivuje menu pro nastavení úrovně ostrosti. Tlačítky vpravo a vlevo nastavujeme úroveň ostrosti v rozsahu 0 až 20. MIRROR umožňuje zrcadlové otočení obrazu v horizontální poloze. Volba OFF je výchozí a ponechává obraz beze změn, volba ON provede zrcadlové horizontální přetočení. MOTION(Motion detect) tato volba umožňuje detekci pohybu v obraze. Pro pohyb mezi položkami používejte šipky nahoru a dolu, pro změnu hodnot šipky vpravo a vlevo. Pro návrat do hlavního menu najeďte na položku RETURN a zmáčkněte MENU/ENTER tlačítko. Pro načtení továrních hodnot slouží položka INITIAL, kde je potřeba zvolit volbu ON. AREA upřesňuje v jaké části snímaného obrazu bude aktivní detekce pohybu. Pro pohyb na jednotlivá pole použijte tlačítka vpravo, vlevo, nahoru a dolu. DISPLAY slouží pro zobrazení zóny detekce v obraze. Na výběr jsou možnosti ON/OFF, mezi nimi vybíráme pomocí šipek vpravo a vlevo. ON: zobrazí na monitoru pole detekce pohybu. OFF: na monitoru bude pole detekce zakázáno. SENSITIVITY slouží pro nastavení citlivosti detekce pohybu. Lze nastavit senzitivitu detekce pohybu v rozmezí 1 až 24 pomocí tlačítek vpravo a vlevo. 1: senzitivita nastavena na největší citlivost 24: senzitivita nastavena na nejnižší citlivost TOP/BOTTOM/LEFT/RIGHT umožňuje uživateli zvolit privátní zónu v obraze. V oblasti označené jako privátní zóna nebude aktivní detekce pohybu. (c) 2010, Stasanet s.r.o verze 1.00A

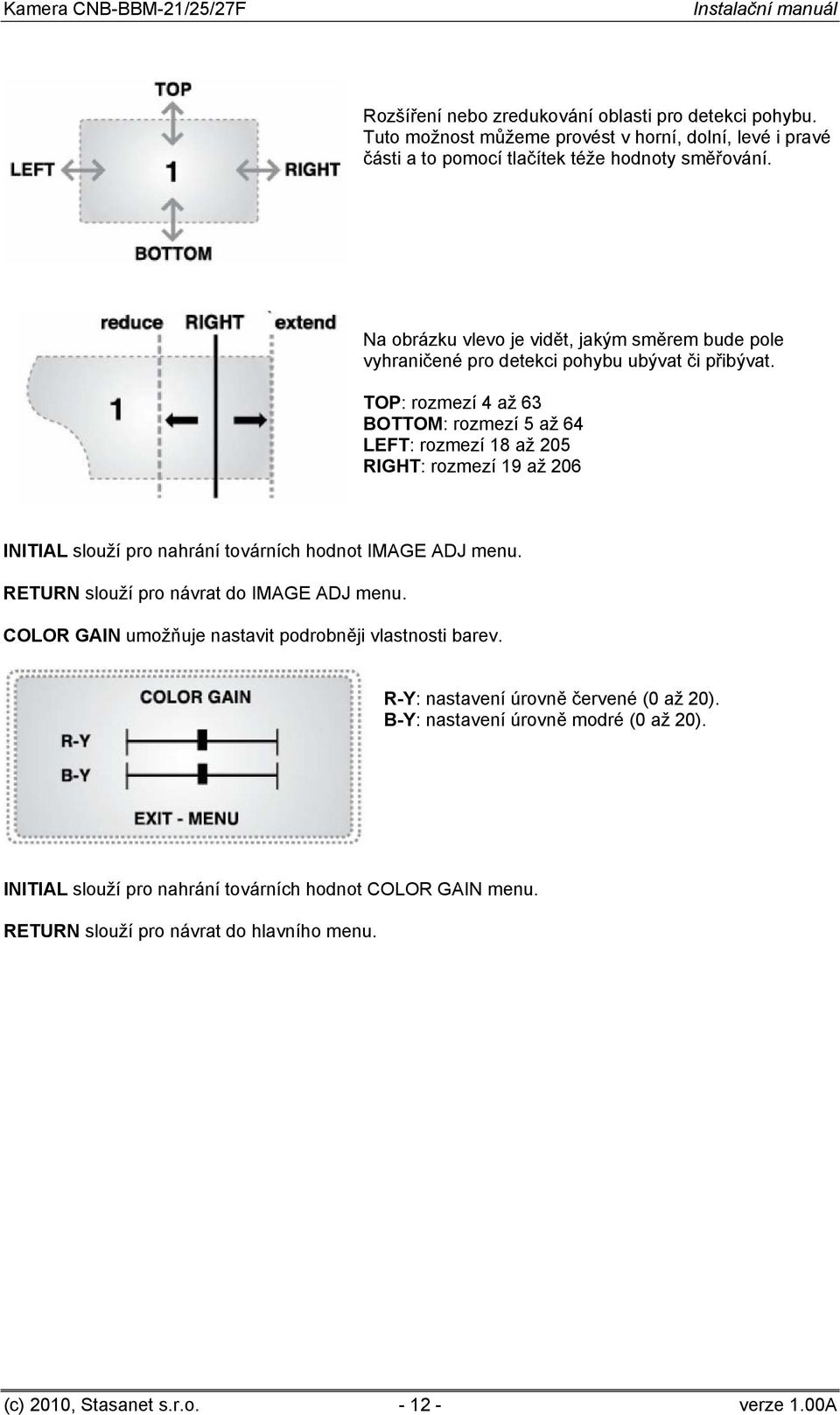

12 Rozšíření nebo zredukování oblasti pro detekci pohybu. Tuto možnost můžeme provést v horní, dolní, levé i pravé části a to pomocí tlačítek téže hodnoty směřování. Na obrázku vlevo je vidět, jakým směrem bude pole vyhraničené pro detekci pohybu ubývat či přibývat. TOP: rozmezí 4 až 63 BOTTOM: rozmezí 5 až 64 LEFT: rozmezí 18 až 205 RIGHT: rozmezí 19 až 206 INITIAL slouží pro nahrání továrních hodnot IMAGE ADJ menu. RETURN slouží pro návrat do IMAGE ADJ menu. COLOR GAIN umožňuje nastavit podrobněji vlastnosti barev. R-Y: nastavení úrovně červené (0 až 20). B-Y: nastavení úrovně modré (0 až 20). INITIAL slouží pro nahrání továrních hodnot COLOR GAIN menu. RETURN slouží pro návrat do hlavního menu. (c) 2010, Stasanet s.r.o verze 1.00A

13 GENERAL menu V menu General lze nastavit základní vlastnosti kamery jako například ID kamery, jazyk, datový tok atd. Pro pohyb mezi položkami použijte tlačítka nohova dolu. CAM ID určuje, pod jakým číslem bude kamera dostupná. ID DISPLAY povoluje (ON) nebo zakazuje (OFF) zobrazení ID kamery na obrazovce. CAM TITLE povoluje (ON) nebo zakazuje (OFF) zobrazování názvu kamery v obraze. LANGUAGE určuje do jakého jazyka bude kamera lokalizována(eng nebo CHN). SYNC druh interní synchronizace (pouze INT). BAUDRATE určuje rychlost komunikace po RS485(2400kbps až 57600kbps). VERSION ukazuje verzi systému. INITIAL slouží pro načtení továrních hodnot menu GENERAL. RETURN slouží pro návrat do hlavního menu. (c) 2010, Stasanet s.r.o verze 1.00A

14 Rozměry Uvedené rozměry jsou v milimetrech. Základní vlastnosti Parametr Hodnota TV norma NTSC PAL CCD snímací čip 1/3 CCD Super HAD Počet pixelů 768x x582 Video výstup Kompozitní 1V š-s,75ω Synchronizace Interní Poměr signál/šum > 50 db (AGC vypnuto) Rozlišení 600 (650 B/W) TV Citlivost 0.3Lux (barva), 0.008Lux (DSS 32), 0.1Lux (černobílá) Objektiv volitelně f= mm Elektronická závěrka 1/ sekund 1/ sekund Vyvážení bílé AWB (automatické vyvážení bílé) Automatické řízení zisku (AGC) Možnost zapnout/vypnout Kompenzace protisvětla Možnost zapnout/vypnout Funkce Den/noc Možnost zapnout/vypnout Potlačení blikání Možnost zapnout/vypnout Výstupní konektory Video (cinch) Digitální pomalá závěrka (integrace, Max. 32 snímků (možnost zapnout/vypnout) DSS) Digitální zoom 2x až 16x (možnost zapnout/vypnout) Digitální redukce šumu Automaticky Provozní teplota -5 až 40 C Skladovací teplota -20 až 60 C Spotřeba 180mA/2.2W (12V DC) Rozměry 65 x 60 x 124 mm Hmotnost Cca 430g (c) 2010, Stasanet s.r.o verze 1.00A
