1 MDC7020F, MDC7020FTD-14(24), MDC7020FTD-24, MDC7020VTD(30), MDC7220V-3A, MDC7230FDN, MDC7230VDN, MDC8220F(DN)-MF(MS), MDC8220VDN, MDC8220VTD-30, MDC9220FDN-MF(MS), TCD5700 IR, TCD5700 IRVF (MDN), TCD5800 IR, TCD5800 IRVF Dome - VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: , technická linka cctv@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí a jejich řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VARIANT plus spol. s r.o. strana 1

2 Obsah 1. POPIS OBECNÝ POPIS FYZICKÝ POPIS KAMERY MONTÁŽNÍ POSTUP ZAPOJENÍ KONEKTORŮ A NAPÁJENÍ KAMERY FIXNÍ OBJEKTIV NASTAVENÍ VARIFOKÁLNÍHO OBJEKTIVU UPOZORNĚNÍ PRO VENKOVNÍ INSTALACI OSD NASTAVENÍ ZÁKLADNÍ FUNKCE SPECIÁLNÍ FUNKCE Popis 1.1 obecný popis Dome analogové kamery jsou sestavené kamery včetně krytu a objektivu pro vnitřní i venkovní aplikace (IP krytí zobrazeno u jednotlivých modelů). Určité typy jsou doplněny infra-červenými přísvity pro získání kvalitního obrazu i v prostředí bez osvětlení. Technické provedení je prioritně určeno pro montáž na strop a maximální ochranu proti mechanickému poškození (antivandal provedení vybraných modelů), pro nastavení správného záběru při stropní instalaci postačují 2 osy, při horizontální instalaci na zeď je nutné vybrat model s třetí osou roviny. Všeobecně jsou analogové kamery založeny na principu živého přenosu normovaného PAL videosignálu po koaxiálním nebo krouceném páru (za pomocí převodníků na UTP kabel). používají pro získání obrazu CCD snímače (nové modely i CMOS), vyznačující se vysokou citlivostí, tu lze ještě navýšit dalšími technologiemi zpracování snímání jako je například mechanický IR filtr nebo elektronické funkce jako je zesílení dopadajícího světla tzv. Sense-Up. Jejich výhodou je snadná instalace, přenos obrazu bez zpoždění a malé nároky na kapacitu záznamu. Upozornění: při venkovních instalacích kamer zkontrolujte dotažení všech šroubů a těsnost všech částí, použijte silikonovou vazelínu na jejich utěsnění nebo na utěsnění všech otvorů využitých při instalaci! strana 2 VARIANT plus spol. s r.o

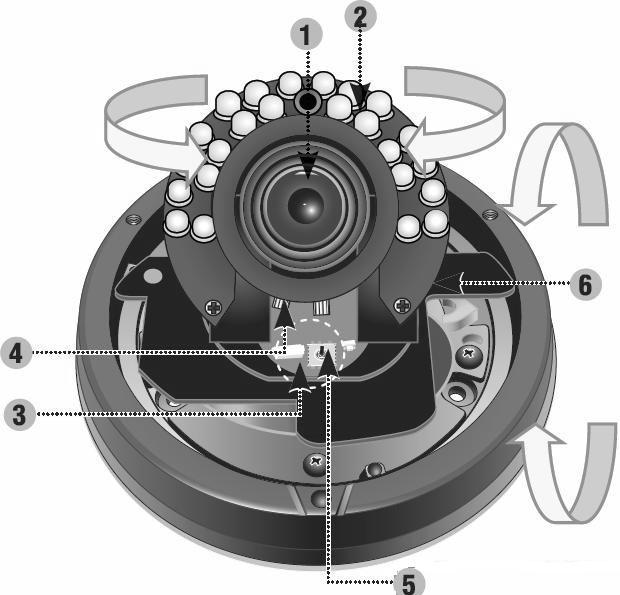

3 1.2 fyzický popis kamery ilustrační foto 1. modul kamery 2. infra-červený LED přísvit 850 nm 3. objektiv 4. nastavení zoom a ostření objektivu 5. držák modulu kamery 6. montážní závit 1. objektiv 2. infra-červené LED (IR LED přísvit) 3. nastavení DIP switch nebo OSD 4. nastavení zoom a ostření objektivu (pouze varifokální objektivy) 5. tlačítka / joystick pro nastavení OSD menu 6. otáčecí mechanika těla VARIANT plus spol. s r.o. strana 3

4 2. Montážní postup Použijte originální přiložené montážní šroubky k upevnění kamery na místo instalace. Podrobný popis instalace je od výrobce přiložen v balení u každého modelu, různé modely kamer se mohou lišit instalací. Upozornění: většina dome kamer je navržena pro montáž na strop nebo podhled, v případě, že chcete kameru umísti vertikálně na zeď, zkontrolujte před samotnou instalací, že kamera je vybavena 3-osým mechanismem. V opačném případě nebude možné seřídit třetí rovinu kamery a získat tak správný záběr. strana 4 VARIANT plus spol. s r.o

5 2.1 zapojení konektorů a napájení kamery Výstup z kamery je složen ze dvou kabelů, napájecího a video signálu. Proveďte zapojení dle obrázku níže. 1. videosignál - kabel zakončený BNC konektorem (video output) připojte k monitoru, výstupní videosignál má standardní hodnotu 1.0 Vp-p 2. napájení - kabel zakončený napájecím JACK konektorem (power input) připojte k napájecímu zdroji 12V=/požadovaný příkon uveden u každého modelu. Toleranční hodnota 10% (12V±1V=). Standardní velikost napájecího konektoru je 5,5 x 2,1 mm (+ středový pin) Poznámka: minimální požadované napájení a příkon je nutné dodržet, v opačném případě kamera nebude pracovat správně. Pečlivě dodržujte přiložený manuál výrobce k zapojení a nepřekračujte toleranční hodnoty napájení, v opačném případě může dojít k nevratnému poškození kamery. VARIANT plus spol. s r.o. strana 5

6 2.2 fixní objektiv Fixní objektiv je z výroby již zaostřen, v případě potřeby jiného zaostření sundejte vrchní část krytu, IR LED základnu a uvolněte boční fixační šroubek. Otáčením objektivu kolem své osy proveďte zaostření, fixační šroubek opět správně utáhněte. Přístup k objektivu se u různých modelů může lišit. Poznámka: fixní objektivy typu mount board s pevným ohniskem je možné vyměnit. 2.3 nastavení varifokálního objektivu Sundejte vrchní část krytu kamery. Povolte adjustační šroubek ohniskové vzdálenosti a jeho otáčením kolem osy objektivu nastavte potřebný úhel záběru, stejným způsobem postupujte s druhým adjustačním šroubkem při zaostření objektivu. Oba adjustační šroubky poté znovu dotáhněte, aby vlivem teplotních změn okolního prostředí nedošlo k rozostření objektivu. strana 6 VARIANT plus spol. s r.o

7 2.4 upozornění pro venkovní instalaci Při venkovních instalacích kamer zkontrolujte dotažení všech šroubů a těsnost všech částí, použijte silikonovou vazelínu na jejich utěsnění nebo na utěsnění všech otvorů využitých při instalaci! 3. OSD nastavení Některé z kamer jsou vybaveny tzv. OSD (On Screen Display nastavení v obrazu kamery), jedná se rozšířenou možnost vlastního nastavení parametrů kamery od jednoduchého vložení názvu do obrazu přes užitečné funkce jako je privátní zóna nebo vyvážení barev až po např. funkce maskování světelných bodů v obraze nebo zesílení zbytkového světla v nočních podmínkách. Tlačítka pro ovládání OSD menu nastavení jsou umístěna v těle kamery vedle objektivu nebo pod IR LED deskou. Některé modely mají namísto tlačítek křížový ovladač (joystick), ovládání je do 4 směrů, potvrzení a spuštění OSD menu vyvoláte stiskem joysticku nebo tlačítkem Enter (Set): Pohybovat se mezi jednotlivými položkami Menu lze pomocí tlačítek nahoru a dolů Hodnoty položky menu lze měnit pomocí tlačítek doleva a doprava. Symbol indikuje vnořené menu vstoupit do něj lze pomocí Enter (Set). VARIANT plus spol. s r.o. strana 7

8 3.1 základní funkce Stručný popis nejběžnějších funkcí analogových kamer doplněných o OSD nastavení v obrazu kamery. Jednotlivé modely kamer mají různé možnosti nastavení. Položka Menu LENS řízení clony EXPOSURE řízení expozice SHUTTER závěrka WHITE BAL. vyvážení bílé DAY/NIGHT přepínání režimu den/noc Volby nastavení DC MANUAL VIDEO BRIGHTNESS BLC/HSBLC SHUTTER AGC SENSE UP D-WDR FLK ESC MANUAL ATW AWC FIXED MANUAL AUTO COLOR B/W MANUAL EXT Popis funkce Řízení clony objektivu, nastavte na automatickou DC, u některých typů lze nastavit i jas u této funkce Pomocí nastavte míru jasu BRIGHTNESS to ovlivní úroveň otevření clony objektivu (vyšší hodnota = větší otevření clony) nastavení jasu ovlivní úroveň otevření clony objektivu Kompenzace protisvětla (stupně BLC, nastavitelná zóna a funkce HSBLC maskování světelných stop v obraze) Nastavení SHUTTER závěrky (1/50 až 1/ s), volba FLK odstraní blikání obrazu Nastavení AGC zesílení citlivosti video zesilovače (LOW/MIDDLE/HIGH/ stupeň 1/2/3/vypnuto) Nastavení zvýšené citlivosti (, auto, x2 x256), funkce může zvýšit šum obrazu Rozšíření WDR dynamiky obrazu pro zhoršené světelné podmínky režim FLK použijte pro odstranění blikajícího obrazu (závěrka 1/120 s) ESC automatické řízení závěrky podle nastavení úrovně jasu (BRIGHTNESS 1-70) ruční nastavení rychlosti závěrky od 1/50 do 1/ s automatické vyvážení bílé (pracuje v rozmezí teploty osvětlení 1800 K K) kalibrace bílé barvy podržte list bílého papíru před kamerou a stiskněte Enter možné zvolit jeden ze 4 přednastavených režimů pro různé podmínky osvětlení ruční nastavení pomocí poměru složek červené (RED) a modré (BLUE) automatické přepínání pouze v barvě pouze černobíle manuální nastavení přepínání režimu D/N přepnutí na základě externího signálu strana 8 VARIANT plus spol. s r.o

9 BACKLIGHT (BLC) kompenzace protisvětla AGC zisk video zesilovače HIGH MIDDLE LOW HIGH MIDDLE LOW WDR INDOOR rozšíření dynamiky OUTDOOR obrazu 3-DNR redukce šumu v obraze LEVEL HIGH MIDDLE LOW AUTO SENS-UP zvýšení citlivosti SPECIAL speciální funkce ADJUST nastavení obrazu RESET tovární hodnoty EXIT zpět CONTRAST SHARPNEST CR_GAIN CB_GAIN OSD COLOR vysoká úroveň kompenzace střední úroveň kompenzace nízká úroveň kompenzace funkce vypnuta poznámka: U některých modelů lze nastavit míru kompenzace (0-63) a oblast obrazu, podle níž algoritmus pracuje vysoký zisk video zesilovače (6-42 db) střední zisk video zesilovače (6-30 db) nízký zisk video zesilovače (6-18 db) zisk nastaven na 6dB poznámka: V případě kamery s mechanickým IR filtrem není možné nastavit na LOW. U některých modelů lze nastavit v až 256 úrovních (AGC GAIN) funkce rozšíření dynamiky obrazu při zhoršených světelných podmínkách nastavení úrovně 3-DNR na stupnici vysoká úroveň odstranění šumu střední úroveň odstranění šumu nízká úroveň odstranění šumu funkce vypnuta poznámka: Pokud je AGC nastaveno na, funkce DNR nepracuje zvýšení citlivosti až do nastaveného limitu (násobek 2x až 256x) funkce vypnuta poznámka: Pokud je AGC na nebo SHUT- TER na MANUAL, funkce SENSE-UP nepracuje (podrobnější popis v následující tabulce 3.2) kontrast barev ostrost obrazu úroveň zesílení modrého kanálu úroveň zesílení červeného kanálu barva OSD menu kamery provede resetování nastavení do továrních hodnot zpět z OSD menu. OSD menu zmizí i po delší nečinnosti ovládacích prvků OSD VARIANT plus spol. s r.o. strana 9

10 Poznámka: tabulky obsahují popis funkcí a jejich možné nastavení pro analogové kamery obecně. Dostupnost funkce a jejich možnosti nastavení se u jednotlivých modelů liší (např. AGC lze nastavit na HIGH/MIDDLE/LOW/, u některých modelů jen na ON/). 3.2 speciální funkce Položka Menu Volby nastavení Popis funkce CAMERA ID TITLE název kamery D-EFFECT různé změny obrazu SYNC synchronizace ON FREEZE MIRROR FLIP ROTATE D-ZOOM NEG.IMAGE INT LL pomocí šipek a Enter zadejte název kamery. Volba CLR smaže celý řetězec, POS umožní nastavit pozici zobrazení názvu kamery na obrazovce, END ukončí zadání jména zastavení (zmrazení) obrazu převrácení obrazu horizontálně levá-pravá strana převrácení obrazu vertikální (hlavou dolů) otáčení o 90 digitální zoom negativ obrazu nastavte na INT vnitřní synchronizace, pro 12V= modely lze nastavit pouze na INT MOTION DET. detekce pohybu PRIVACY privátní zóny ON ON můžete nastavit až ve 4 oblastech (AREA 1-4), zapnutí provedete volbou AREA STATE na ON. oblasti detekce vymezíte pomocí zadání horního, dolního, levého a pravého okraje obdélníkové oblasti (TOP, DOWN, LEFT, RIGHT). V případě detekce pohybu kamera v dolní části obrazu aktivuje hlášení Motion Detected privátní zóny jsou obdélníkové oblasti obrazu, které kamera vyplní jednolitou barvou a znemožní tak v oblasti vidět snímaný obraz. Různé modely kamer mají různý počet zón (AREA 1-x), zapnutí provedete volbou AREA STATE na ON. Oblasti zón vymezíte pomocí zadání horního, dolního, levého a pravého okraje obdélníkové oblasti. strana 10 VARIANT plus spol. s r.o

11 Poznámka k instalaci: VARIANT plus spol. s r.o. strana 11
