NSK LINEÁRNÍ VEDENÍ ŘADY NH, NS

Rozměr: px
Začít zobrazení ze stránky:

Download "NSK LINEÁRNÍ VEDENÍ ŘADY NH, NS"

Transkript

1 NSK INEÁRNÍ VEDENÍ ŘADY N, NS SUBSCRIBE TO NSK NESETTER

2 Naše společnost je jedním z předních světových výrobců valivých ložisek, lineární techniky a komponent pro automobilový průmysl. ze ji nalézt téměř na všech kontinentech v podobě výrobních závodů, obchodních zastoupení a technologických center. Díky tomu poskytujeme našim zákazníkům po celém světě kvalitní produkty a služby na lokální úrovni. Evropa Asie Amerika Afrika Tichomoří Společnost NSK Společnost NSK zahájila svou činnost jako první japonský výrobce valivých ložisek již v roce Od té doby trvale rozšiřujeme a zkvalitňujeme nejen spektrum našich výrobků, ale i rozsah služeb pro jednotlivá průmyslová odvětví. V tomto duchu vyvíjíme technologie v oblastech valivých ložisek, lineární techniky, součástí pro automobilový průmysl i pro mechatronické systémy. Naše technologická centra a výrobní závody v Evropě, Severní a ižní Americe a v Asii tvoří celosvětovou technologickou síť. V centru našeho zájmu není jen vývoj nových technických prvků, ale i trvalá optimalizace jejich kvality na všech stupních výroby. Naše výzkumné činnosti jsou orientovány, mimo jiné, na konstrukci výrobků, simulační aplikace s využitím rozmanitých analytických systémů a vývoj různých typů ocelí a maziv pro valivá ložiska. 2

3 Partnerství založené na důvěře a důvěra založená na kvalitě Komplexní řízení kvality ve společnosti NSK: synergie která vzniká při spolupráci jednotlivých technologických center společnosti NSK. e to jen jeden z příkladů toho, jakým způsobem zajišťujeme trvale vysokou kvalitu. Společnost NSK je jedním z hlavních průmyslových hráčů s dlouhou tradicí v patentovaných řešeních strojních součástí. Ve výzkumných střediscích po celém světě se soustředíme na vývoj nových technologií, ale i na trvalé zlepšování kvality na komplexním základě tribologie, materiálových technologií, analýz a mechatroniky. Další informace o společnosti NSK na webové stránce nebo volejte ŘADA N/NS 3

4 Charakteristika lineárního vedení řady N, NS Společnost NSK na základě nejnovějších poznatků a výrobních technologií vyvinula novou řadu lineárního vedení. Nová řada N, NS vychází z prověřené řady, S, která se vyznačovala vysokou spolehlivostí a únosností a má všechny výhody staršího provedení při výrazně vyšší životnosti. Nová, ale zároveň prověřená konstrukce umožňuje použití zaměnitelných typů a mazací jednotky NSK K1. Nová řada je snadno použitelná pro jakoukoliv strojní aplikaci. 1. Vynikající životnost Velmi dlouhá životnost, více jak dvakrát vyšší než u konvenčních lineárních vedení Ve srovnání s řadou, S je únosnost o % vyšší a dosažená životnost dvakrát delší. Tyto vynikající vlastnosti umožňují zvýšit životnost zařízení a zároveň umožňují snížit prostorové nároky na lineární vedení (down-sizing). Díky tomu jsou možnosti při konstrukci nových strojů mnohem vyšší. Bezúdržbový systém Použití mazací jednotky NSK K1 (volitelně), prověřené provozem v širokém spektru aplikací, výrazně zvyšuje životnost bez nutnosti údržby. Přináší úsporu provozních nákladu a má i pozitivní dopad na životní prostředí. Robustní konstrukce umožňuje kompenzaci nepřesností montáže ineární vedení řady N,NS využívá výhodného uspořádání drah a kuliček D (čelem k sobě) jako je tomu například u ložisek s kosoúhlým stykem. Toto uspořádání umožňuje velkou samonaklápěcí schopnost, protože průsečík silových přímek je umístěn uvnitř kolejnice. Tato konfigurace snižuje naklápěcí tuhost (Obr. 1). To umožňuje vysokou kompenzaci nepřesností montáže a snadné dosažení požadované přesnosti vedení. Obr. 1 Co je mazací jednotka NSK K1? Mazací jednotka NSK K1 je zařízení obsahující vysoké množství mazacího oleje v porézní pryskyřici. Při pohybu vozíku po kolejnici je olej z pórů průběžně uvolňován v místě styku jednotky s kolejnicí. ednotka NSK K1 tak stále dodává čerstvý olej uvolňující se z porézní pryskyřice. 2. Snadno použitelné standardní lineární vedení Zaměnitelný (univerzální) typ lineárního vedení Vozíky a kolejnice mohou být kombinovány v mnoha různých variacích. Všechny modely vozíků jsou k dispozici jako zaměnitelné typy. Navíc je možno kombinovat různé typy vozíků s požadovanou přesností a předpětím. Volitelné příslušenství K dispozici je řada příslušenství a variant, například mazací jednotka NSK K1, dvojité těsnění, kovový kryt, úprava povrchu atd. Konfigurace je možno různě kombinovat dle požadavků zákazníka. Montážní rozměry jsou stejné jako u řady a S Co se týče montážních rozměrů (více v části montážní rozměry ), jako je například montážní výška, šířka, průměr/rozteč montážních otvorů, atd., všechny zůstávají u řady N stejné jako u původní řady, stejně jako montážní rozměry řady NS zůstávají stejné jako u původní řady S. Novou řadu N a NS lze tedy použít bez nutnosti konstrukčních změn. 4

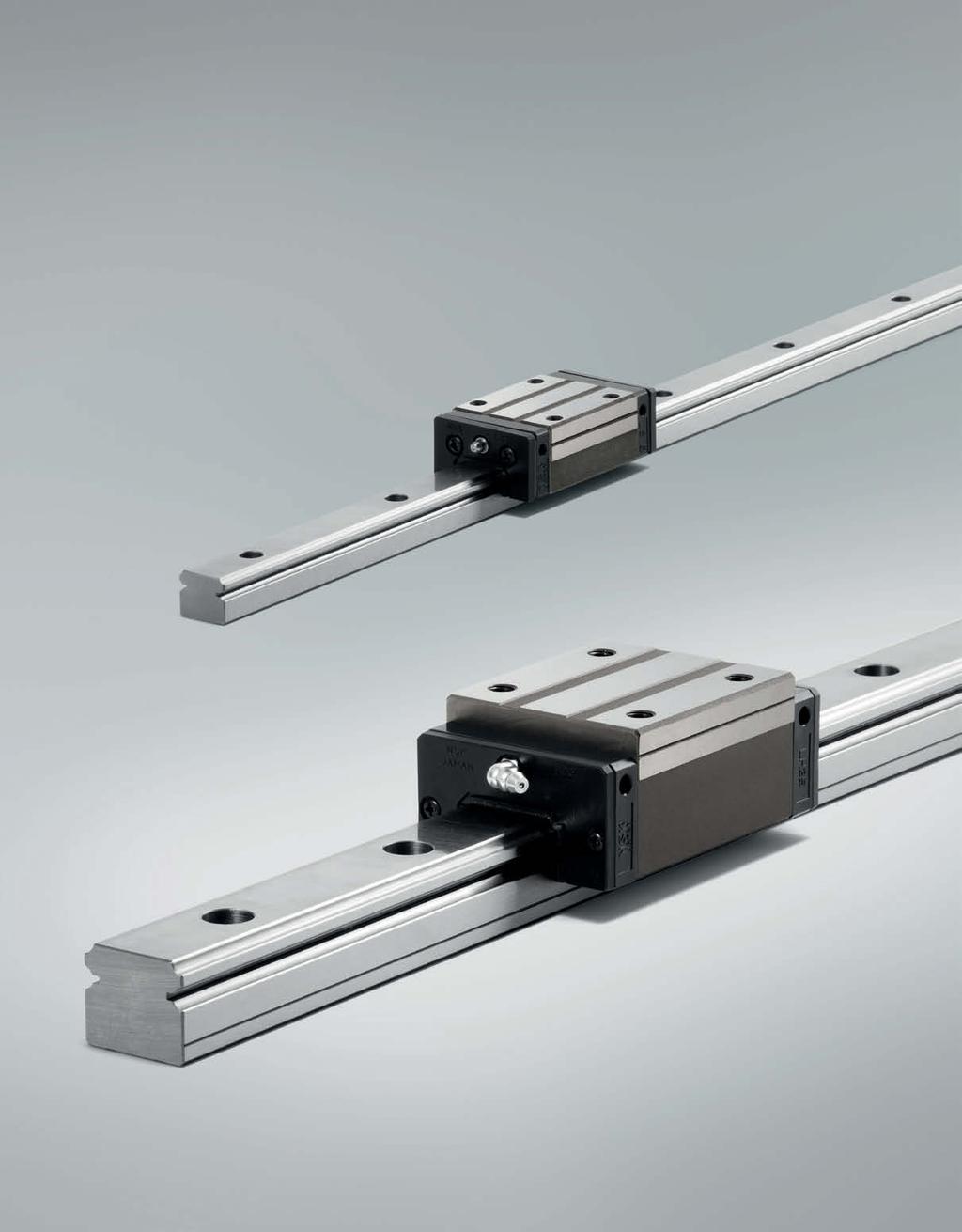

5 Nové standardní lineární vedení vyrobené na základě nejnovější technologie Na základě řady /S, která dosáhla vynikajících výsledků v mnoha různých aplikacích a která byla uvedena na trh v roce 1989, je nová řada N/S dalším vývojovým stupněm lineárního vedení NSK a je vyrobena na základě nejnovějších poznatků a výrobních technologií. Řada /S s vysokou spolehlivostí a únosností + Nejnovější design a výrobní technologie = Nové standardní lineární vedení: řada N a NS eometrie drážek přispívá k dlouhé životnosti NSK používá novou geometrii drážek, která byla vyvinuta s využitím nejnovějších poznatků v oblasti tribologie a analytických technologií. Díky optimalizovanému rozložení povrchových tlaků v místě kontaktu dramaticky vzrostla životnost. V porovnání s řadou /S se únosnost zvýšila na 1,3 násobek, zatímco životnost se zvýšila na dvojnásobek. Základní dynymická únosnost [50 km] C Řada N Řada 1,3 násobek #20 1,3 násobek #25 1,3 násobek # Optimalizace vratného systému kuliček umožňuje zvýšení posuvných rychlostí Na základě praktických zkoušek bylo dosaženo lepšího a rovnoměrného pohybu kuliček jak v drážkách, tak ve vratném systému. Tím bylo dosaženo nižší hlučnosti a hlavně možnosti využívat vyšších rychlostí posuvu v porovnání s řadou /S. lučnost: db(a) Řada N Řada Snížení přibližně o 3 db Snížení přibližně o 3 db 50 90m/min 180m/min Rychlost posuvu * Výsledky měření pro lineárního vedení velikosti #25. Poloha mikrofonu: 500 mm nad horní části vozíku. ladina hluku se liší v závislosti na poloze mikrofonu. Použitím mazací jednotky NSK K1 (volitelně) je možno dosáhnout dlouhodobého a bezúdržbového provozu. ŘADA N/NS 5

6 Specifikace 1. K dispozici jsou dva typy vozíků: úzký se závitovými otvory přírubový V případě úzkého typu, je k dospozici také nízkoprofilový vozík. V horní části přírubového typu vozíku jsou závitové otvory, které umožňují montáž jak shora tak zespodu. sou k dospozici tři délky vozíků: standardní pro vysoké zatížení, dlouhý pro těžké zatížení nebo krátký pro střední zatížení. Kombinace typu a zatížení vozíku naleznete v tabulce níže. Obr. 2 Typ (orní řádek: Únosnost; Spodní řádek: Délka vozíku) Typ/montážní metoda Vysoké zatížení Těžké zatížení Střední zatížení Standardní Dlouhý Krátký AN BN AN BN A B C A B C EM M M EM M M 6

7 2. Maximální délka kolejnice Tabulka 1. ukazuje maximální délku jedné kolejnice. V závislosti na požadovaném stupni přesnosti mohou být maximální délky kolejnice kratší než je uvedeno v Tabulce 1. Tabulka 1. Maximální délky kolejnice ednotka: mm Řada Materiál N NS Vysokouhlíková ocel Nerezová ocel Vysokouhlíková ocel Nerezová ocel Poznámka: Kolejnice mohou být napojovány v delší celek než je uvedeno v Tabulce 1. Prosím konzultujte s NSK. 3. Přesnost Nastavení třídy přesnosti se liší v závislosti na tom, zda se jedná o nezaměnitelnou předepnutou sestavu, nebo zaměnitelný typ. Pro nezaměnitelné předepnuté sestavy, jsou k dospozici různé třídy přesnosti: Ultra přesná P3, Super přesná P4, Vysoce přesná P5, Přesná P6 a Normální PN. Pro zaměnitelný typ jsou k dispozici dvě třídy přesnosti: Vysoce přesná P a Normální PC. Tabulka 2. Tolerance nezaměnitelných předepnutých sestav ednotka: μm Třída přesnosti Charakteristika/Popis Ultra přesná P3 Super přesná P4 Vysoce přesná P5 Přesná P6 Normální PN Montážní výška Výšková tolerance (odchylka mezi více vozíky, které jsou na jedné kolejnici nebo na páru kolejnic) ±10 3 ±10 5 ±20 7 ±40 15 ±80 25 Montážní šířka 2 nebo 3 Tolerance šířky 2 nebo 3 (odchylka mezi více vozíky, které jsou na jedné kolejnici nebo na páru kolejnic) ±15 3 ±15 7 ±25 10 ±50 20 ±100 Rovnoběžnost plochy vozíku C k ploše A Rovnoběžnost plochy vozíku D k ploše B Viz. Obrázek 3 a Tabulka 4. Tabulka 3. Tolerance zaměnitelných typů ednotka: µm Charakteristika/Popis Vysoce přesná třída (P) Třída přesnosti Normální třída (PC) N15,20,25,,35 NS15,20,25,,35 N45,55,65 N15,20,25,,35 NS15,20,25,,35 N45,55,65 Montážní výška ±20 ± ±20 ± Tolerance montážní výšky Montážní šířka 2 nebo 3 ± ±35 ± ±35 Toelerance montážní šířky 2 nebo Rovnoběžnost plochy vozíku C k ploše A Rovnoběžnost plochy vozíku D k ploše B Viz. Obrázek 3 a Tabulka 4. Poznámka: Odchylky pro zaměnitelné typy znamenají odchylku mezi hodnotami v té samé pozici na jedné kolejnici. ŘADA N/NS 7

8 Specifikace Tabulka 4. Tolerance rovnoběžnosti mezi vozíkem a kolejnicí ednotka: µm Délka kolejnice (mm) Ultra přesná P3 Super přesná P4 Předepnutá nezaměnitelná sestava Vysoce přesná P5 Přesná P6 Normální PN Vysoce přesná třída P Zaměnitelný typ Normální třída PC 50 nebo méně ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ Obr. 3 Specifikace přesnosti Drážka pro označení vztažné plochy (Označení na boční nebo spodní ploše kolejnice) K označení referenční kolejnice, pouze pro nezaměnitelné sestavy Drážka pro označení vztažné plochy K označení referenční kolejnice, pouze pro nezaměnitelné sestavy Montážní šířka 2 Montážní šířka 3 Drážka pro označení vztažné plochy (Označení na boční nebo spodní ploše kolejnice) 8

9 4. Předpětí a tuhost Nastavení předpětí je různé u nezaměnitelných předepnutých sestav a zaměnitelných typů. Pro nezaměnitelné předepnuté sestavy je k dispozici několik typů předpětí: Střední předpětí Z3, ehké předpětí Z1 a ehká vůle Z0. Pro zaměnitelné typy je k dispozici předpětí: Střední Z, ehké ZZ a ehká vůle ZT. Možné kombinace použití předpětí a tříd přesnosti jsou uvedeny v Tabulce 9. Tabulka 5 Předpětí a tuhost pro nezaměnitelné předepnuté sestavy(1) Řada N Předpětí Vertikální směr Tuhost (N/μm) Boční směr ehké předpětí (Z1) Střední předpětí (Z3) ehké předpětí (Z1) Střední předpětí (Z3) ehké předpětí (Z1) Střední předpětí (Z3) N15 AN, EM N20 AN, EM N25 A, AN, EM 196 1, N A, AN 245 1, N EM 294 1, N35 A, AN, EM 390 2, N45 A, AN, EM 635 3, N55 A, AN, EM 980 5, N65 AN, EM 1,470 8, , N15 BN, M N20 BN, M 196 1, N25 B, BN, M 245 1, N B, BN, M 390 2, N35 B, BN, M 490 2, N45 B, BN, M 785 4, N55 B, BN, M 1,180 7, , N65 BN, M 1,860 11, , ,040 Pozn: Vůle pro ehkou vůli Z0 je od 0 do 3 μm, proto je předpětí nulové. Avšak, Z0 pro třídu PN je od 0 do 15 μm. Tabulka 6. Vůle a předpětí pro zaměnitelné typy (1) Řada N ednotka: µm ehká vůle ZT ehké předpětí ZZ Střední předpětí Z N15 4 ~ 15 4 ~ 0 3 ~ 7 N20 5 ~ 0 3 ~ 8 N25 5 ~ 0 4 ~ 9 N 7 ~ 0 5 ~ 12 N35 5 ~ 15 7 ~ 0 5 ~ 12 N45 7 ~ 0 7 ~ 14 N55 9 ~ 0 9 ~ 18 N65 9 ~ 0 10 ~ 19 Pozn: Znaménko mínus označuje předpětí (dané pružnou deformací kuliček). ŘADA N/NS 9

10 Specifikace Tabulka 7. Předpětí a tuhost pro nezaměnitelné předepnuté sestavy (2) Řada NS Předpětí Vertikální směr Tuhost (N/μm) Boční směr ehké předpětí (Z1) Střední předpětí (Z3) ehké předpětí (Z1) Střední předpětí (Z3) ehké předpětí (Z1) Střední předpětí (Z3) NS15 A, EM NS20 A, EM NS25 A, EM NS A, EM 245 1, NS35 A, EM 345 1, NS15 C, M NS20 C, M NS25 C, M NS C, M NS35 C, M 245 1, Pozn: Vůle pro ehkou vůli Z0 je od 0 do 3 μm, proto je předpětí nulové. Avšak, Z0 pro třídu PN je od 0 do 15 μm. Tabulka 8. Vůle a předpětí pro zaměnitelné typy (2) Řada NS ednotka: µm ehká vůle (ZT) ehké předpětí (ZZ) Střední předpětí (Z) NS15 4 ~ 15 4 ~ 0 3 ~ 7 NS20 4 ~ 15 4 ~ 0 3 ~ 7 NS25 5 ~ 15 5 ~ 0 4 ~ 9 NS 5 ~ 15 5 ~ 0 4 ~ 9 NS35 5 ~ 15 6 ~ 0 4 ~ 10 Pozn: Znaménko mínus označuje předpětí (dané pružnou deformací kuliček). Tabulka 9. Kombinace přesností a předpětí Třída přesnosti Ultra přesná Super přesná Vysoce přesná Přesná Normální Vysoce přesná Normální Bez mazací jednotky NSK K1 P3 P4 P5 P6 PN P PC S mazací jednotkou NSK K1 K3 K4 K5 K6 KN K KC S mazací jednotkou NSK K1 pro potravinářské a medicínské aplikace N C ehká vůle Z0 ehké předpětí Z1 Střední předpětí Z3 Předpětí Zaměnitelný typ s lehkou vůlí ZT Zaměnitelný typ s lehkým předpětím ZZ Zaměnitelný typ se středním předpětím Z 10

11 5. Příslušenství pro ochranu proti prachu a lepší mazání (1) Standardní provedení Standardní provedení vozíku je již opatřeno koncovým a spodním těsněním. Standardní specifikace se používá pro normální pracovní podmínky a prostředí. V závislosti na pracovním prostředí je možno zvolit optimální dodatečnou ochranu proti prachu či pevným částicím. V tabulce 10 je dostupné volitelné příslušenství standardního vozíku. Tabulka 10. Volitelné příslušenství proti prachu Označení Použití Mazací jednotka NSK K1 Dvojité těsnění Ocelový kryt Zátky montážních otvorů Vnitřní těsnění Měchy Porézní pryskyřice naplněná olejem. Významné zlepšení mazacích schopností a prodloužení životnosti. Dvojité těsnění zlepšuje těsnící schopnosti koncového těsnění. Ochrana koncového těsnění před tvrdými či horkými částmi jako jsou třísky. Zátky chrání před hromaděním třísek a jiného materiálu v montážních dírách. Vnitřní těsnění je umístěno vespod vozíku a zabraňuje vnikání prachu a jiného materiálu ke kontaktním plochám vozíku a kolejnice. Kryjí kolejnici před spadem materiálu. Pozn. Vnitřní těsnění je možno instalovat pro vozíky N20-65 a NS20-35 Obr. 4 Koncové těsnění (boční těsnění) Spodní těsnění (2) Umístění mazacích hlavic Standardní pozice mazací hlavice je na konci vozíku (vratný systém). Na vyžádání je možno mazací hlavici namontovat z boku vozíku (Obr. 5). V případě nutnosti montáže mazacího adaptéru na vozík se prosím obraťte se na NSK. Obr. 5 Umístění mazacích hlavic Vozík (tělo) Vratný systém Standardní pozice Volitelná pozice ŘADA N/NS 11

12 Specifikace (3) Mazací jednotka NSK K1 Rozměry lineárního vedení osazeného mazací jednotkou NSK K1 jsou uvedeny v Tabulce 11. Tabulka 11 N15 N20 N25 N N35 N45 N55 N65 NS15 NS20 NS25 NS NS35 Délka Délka vozíku osazeného standardního dvěmi NSK K1 vozíku AN, EM BN, M AN, EM BN, M A, AN, EM B, BN, M A, AN EM B, BN, M A, AN, EM B, BN, M A, AN, EM B, BN, M A, AN, EM B, BN, M AN, EM BN, M A, EM C, M A, EM C, M A, EM C, M A, EM C, M A, EM C, M Tloušťka jedné NSK K1 V 1 Tloušťka ocelového krytu V 2 ednotka: mm Vnější délka mazací hlavice N (5) (14) (14) 5 1 (14) (14) (15) (15) 8 1 (16) (5) (14) (14) 5 1 (14) (14) Obr. 6 N V1 V2 Ocelový kryt V2 V1 Koncové těsnění NSK K1 Pozn. (1) NSK K1 pro potravinářské a medicínské aplikace jsou dostupné pro velikosti N15-35 a NS (2) Délka vozíku osazeného jednotkou NSK K1 = (Standardní délka vozíku) + (Tloušťka jedné NSK K1, V 1 počet jednotek NSK K1) + (Tloušťka ocelového krytu, V 2 2) 6. Ochrana proti korozi (1) Nerezová ocel Součásti z uhlíkové oceli mohou být nahrazeny součástmi z nerezové oceli. Modely které jsou dostupné v nerezovém provedení jsou N15- a NS Zaměnitelné typy v nerezovém provedení nelze dodat v třídě přesnosti P a středním předpětí Z. (2) Úprava povrchu Úprava povrchu je možná. NSK doporučuje použít nízkoteplotní chromování nebo fluoridové chromování. V případě jiných požadavků na povrchovou úpravu se prosím obraťte na NSK. Tabulka 12. Materiál/úprava povrchu Označení Popis C K D Z Speciální vysokouhlíková ocel (NSK standard) Nerezová ocel Speciálná vysokouhlíková ocel s povrchovou úpravou Nerezová ocel s povrchovou úpravou iné, speciální 12

13 7. Montáž (1) Přípustné hodnoty montážních nepřesností Montážní chyba může mít za následek mnoho negativních účinků jako je například zkrácení provozní životnosti, zhoršení přesnosti pohybu nebo nárůst tření. Příklad montážních nepřesností je na obrázku 7 a 8. V tabulkách 13 a 14 jsou uvedeny montážní tolerance. Obr. 7 Obr. 8 e1 e2 500 Tabulka 13 ednotka: µm odnota Předpětí N15 N20 N25 N N35 N45 N55 N65 Přípustné hodnoty nerovnoběžnosti dvou kolejnic e 1 Přípustné hodnoty výškové nerovnoběžnosti dvou kolejnic e 2 Z0, ZT Z1, ZZ Z3, Z Z0, ZT 375µm/500mm Z1, ZZ, Z3, Z 3µm/500mm Tabulka 14 ednotka: µm odnota Předpětí NS15 NS20 NS25 NS NS35 Přípustné hodnoty nerovnoběžnosti dvou kolejnic e 1 Přípustné hodnoty výškové nerovnoběžnosti dvou kolejnic e 2 Z0, ZT Z1, ZZ Z3, Z Z0, ZT 375µm/500mm Z1, ZZ, Z3, Z 3µm/500mm ŘADA N/NS 13

14 Specifikace (2) Výška technologické hrany a sražení hran Pokud jsou kolejnice nebo vozík uloženy pomocí hrany nebo žebra do lože, musí být dodržena správná velikosti hrany a rádius specifikovaný na Obrázku 9 a 10. Doporučené výšky technologických hran jsou uvedeny v Tabulce 15. Výšky technologických hran a rádiusů pro montáž lineárního vedení. r a r a r b ' r b '' Tabulka 15 Sražení hrany (max.) ednotka: mm Výška technologické hrany r a r b ' " N N N N Obr. 9. Technologická hrana pro vztažnou plochu kolejnice Obr. 10. Technologická hrana pro vztažnou plochu vozíku N N N N NS NS NS NS NS Maximální povolená rychlost posuvu Maximální rychlost posuvu je uvedena v Tabulce 16. edná se o maximální povolenou rychlost pro dosažení vzdálenosti km při normálním zatížení. Maximální rychlost může být redukována například nepřesností při montáži, provozní teplotou, zatížením, atd. Pokud je třeba pro danou aplikaci povolenou rychlost překročit, obraťte se prosím na NSK. Tabulka 16. Maximální povolená rychlost posuvu ednotka: m/min Řada N NS 0 9. Pokyny k použití (1) Zabraňte poškození vozíku a kolejnice. (2) Maximální provozní teplota by neměla přesáhnout 80 C. Při překročení této teploty hrozí poškození plastových částí. (3) Pokud je vozík osazen mazací jednoutkou NSK K1, maximální provozní teplota je 50 C, krátkodobě 80 C. Mazací jednotka NSK K1 nesmí přijít do styku s organickými rozpouštědly, petrolejem, ředidlem na odstranění oleje a konzervačním olejem na petrolejové bázi. (4) Dodávka a montáž zaměnitelných typů. a) Vozíky zaměnitelných typů jsou dodávány na provizorních plastových kolejnicích (montážní sada). b) Provizorní kolejnice není konstruovaná pro plnohodnotné použití. c) Vozík z provizorní kolejnice nesundávejte dříve než při montáži. 14

15 Řada NS Kompaktní, nízkoprofilová konstrukce Řada N Větší průměr kuliček Vyšší únosnost ŘADA N/NS 15

16 Specifikace 11. Systém značení a rozměry N-AN (Vysoké zatížení/standardní, úzký typ) N-BN (Těžké zatížení/dlouhý, úzký typ) (1) Systém značení sestav Řada Délka kolejnice (mm) (viz. Obr. 2 na straně 6) N 1200 AN C 2 -** P5 3 Předpětí (viz. Tabulka 9 na straně 10) 0:Z0, 1:Z1, 3:Z3, T:ZT, Z:ZZ, :Z Třída přesnosti (viz. Tabulka 9 na straně 10) Výrobní číslo Přídavné označení Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) Počet vozíků na kolejnici Sestava (Nezaměnitelná předepnutá sestava, zaměnitelný typ) Přední pohled, typ AN, BN Boční pohled, typ AN MPO MRO B 4-M l (N ) 1 T ød MYO K h 1 E ød 2 1 n () 0 Boční pohled, typ BN (N ) 1 N15AN N15BN N20AN N20BN N25AN N25BN NAN NBN N35AN N35BN N45AN N45BN N55AN N55BN N65AN N65BN Výška Sestava E 2 Šířka Délka Pozn. 1) Vnější vzhled nerezových vozíků se liší od vozíků z vysokouhlíkové oceli. B Montážní rozměry M stoupání l M M M6 1 9 M M M M M Vozík 1 K T Mazací hlavice Díra T 1 N Šířka 1 Výška ø M M M M Rc1/ Rc1/ Rc1/

17 (2) Systém značení zaměnitelných typů Vozík Vozík pro zaměnitelný typ NA: Vozík N pro zaměnitelný typ (viz. Obr. 2 na straně 6) NA Typy AN a BN Typ AN Typ BN AN S Z -K Volitelné označení -K: Osazeno NSK K1 -: Nízkoteplotní chromování + tuk AS2-50: Nízkoteplotní chromování + tuk 2 Předpětí Bez označení: ehká vůle, Z: ehké předpětí, :Střední předpětí Materiál Bez označení: Speciální uhlíková ocel (NSK standard), S: Nerezová ocel 4-M l MPO B (N ) (N ) T 1 1 K MYO E 2 1 Kolejnice N C N -** PC Z Kolejnice pro zaměnitelný typ N1: N kolejnice pro zaměnitelný typ Délka kolejnice (mm) Typ kolejnice: : Standard Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) ød Předpětí (Viz tabulka 9 na straně 10) T: ehká vůle Z:ehké předpětí (Standardní kolejnice pro lehké nebo střední předpětí) Třída přesnosti P: Vysoce přesná pro zaměnitelný typ PC: Normálně přesná pro zaměnitelný typ Výrobní číslo Přídavné označení Napojování kolejnic* N: Bez napojování; : Úprava pro napojování *V případě napojování kolejnice prosím kontaktujte NSK h 1 ød 1 n () 0 Kolejnice Základní únosnost motnost 2) Montážní Max. délka Dynymická Statická Statický moment (N m) Rozteč Vozík Kolejnice otvor (doporučeno) 0max [50km] [100km] M (kg) (kg/m) d D h (pro nerez) C C 50 C M PO M YO RO (eden vozík) (Dva vozíky) (eden vozík) (Dva vozíky) ,980 14,200 11,0 20, (1,800) 18,100 14,400 32, , ,960 23,700 18,800 32, , (3,500),000 24,000 50, , , ,960 33,500 26,800 46, , , (3,500) 45,500 36,500 71, , , ,000 41,000 32,500 51, , , (3,500) 61,000 48,500 91, ,0 5, , ,000 62,500 49,500 80, , , ,000 64, ,000 1,380 1,5 8,350 1,280 7, , ,000 84, ,000 2,140 1,740 9,750 1,460 8, , , ,000 2,860 3,000 15,600 2,520 13, , , , ,000 3,600 3,000 16,0 2,510 13, , , ,000 4,850 5,150 26,0 4,350 22, , , , , , , ,000 6,150 8,950 4,950 10,100 2) Základní únosnost v souladu s normou ISO. (ISO a ISO ) C 50 : základní dynamická únosnost pro 50 km únavové životnosti, C 100 : základní dynamická únosnost pro 100 km únavové životnosti. 27,900 51,500 4,150 8,450 23,400 43, ednotka: mm 24.3 ŘADA N/NS 17

18 Specifikace N-A (Vysoké zatížení/standardní, úzký nízkoprofilový typ) N-B (Těžké zatížení/dlouhý, úzký, nízkoprofilový typ) (1) Systém značení sestav Řada Délka kolejnice (mm) (viz. Obr. 2 na straně 6) N 1200 AN C 2 -** P5 3 Předpětí (viz. Tabulka 9 na straně 10) 0:Z0, 1:Z1, 3:Z3, T:ZT, Z:ZZ, :Z Třída přesnosti (viz. Tabulka 9 na straně 10) Výrobní číslo Přídavné označení Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) Počet vozíků na kolejnici Sestava (Nezaměnitelná předepnutá sestava, zaměnitelný typ) Přední pohled, typ A, B Boční pohled, typ A MPO MRO B 4-M l (N ) 1 MYO T K 1 ød h E ød n () Boční pohled, typ B (N ) 1 Výška Sestava E 2 Šířka Délka Vozík Montážní rozměry Mazací hlavice 1 K T B M stoupání l Díra T 1 N Šířka 1 Výška 1 N25A N25B NA NB N35A N35B N45A N45B N55A N55B M6 1 6 M M M M M M M Rc1/ Rc1/ Pozn. 1) Vnější vzhled nerezových vozíků se liší od vozíků s vysokouhlíkové oceli. 18

19 (2) Systém značení zaměnitelných typů Vozík Vozík pro zaměnitelný typ NA: Vozík N pro zaměnitelný typ (viz. Obr. 2 na straně 6) NA Typy A a BN Typ A Typ B A S Z -K Volitelné označení -K: Osazeno NSK K1 -: Nízkoteplotní chromování + tuk AS2-50: Nízkoteplotní chromování + tuk 2 Předpětí Bez označení: ehká vůle, Z: ehké předpětí, :Střední předpětí Materiál Bez označení: Speciální uhlíková ocel (NSK standard), S: Nerezová ocel MRO B 4-M l (N ) MPO K T MYO 1 1 E 2 1 Kolejnice N C N -** PC Z Kolejnice pro zaměnitelný typ N1: N kolejnice pro zaměnitelný typ Délka kolejnice (mm) Typ kolejnice: : Standard Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) ød Předpětí (Viz. tabulka 9 na straně 10) T: ehká vůle, Z: ehké předpětí (Standardní kolejnice pro lehké nebo střední předpětí) Třída přesnosti P: Vysoce přesná pro zaměnitelný typ PC: Normálně přesná pro zaměnitelný typ Výrobní číslo Přídavné označení Napojování kolejnic* N: Bez napojování; : Úprava pro napojování *V případě napojování kolejnice prosím kontaktujte NSK h 1 ød 1 n () 0 Kolejnice Základní únosnost motnost 2) Montážní Délka Dynymická Statická Statický moment (N m) Rozteč Vozík Kolejnice otvor (doporučeno) 0max [50km] [100km] C 0 M (kg) (kg/m) d D h (pro nerez) M PO M YO C 50 C 100 RO (eden vozík) (Dva vozíky) (eden vozík) (Dva vozíky) ,960 (3,500) 4,000 (3,500) , , ,960 33,500 45,500 41,000 61,000 62,500 81, , , , ,000 26,800 36,500 32,500 48,500 49,500 64,500 84, , , ,000 46,000 71,000 51,500 91,500 80, , , , , , ,380 2,140 2,860 3,600 4, , ,5 1,740 3,000 3,000 5,150 2) Základní únosnost v souladu s normou ISO. (ISO a ISO ) C 50 : základní dynamická únosnost pro 50 km únavové životnosti, C 100 : základní dynamická únosnost pro 100 km únavové životnosti. 1,840 3,700 2,290 5,600 4,500 8,350 9,750 15,600 16,0 26, ,280 1,460 2,520 2,510 4,350 1,540 3,100 1,920 4,700 3,800 7,000 8,150 13,100 13,700 22, ednotka: mm ŘADA N/NS 19

20 Specifikace N-EM (Vysoké zatížení/standardní, přírubový typ) N-M (Těžké zatížení/dlouhý, přírubový typ) (1) Systém značení sestav Řada Délka kolejnice (mm) (viz. Obr. 2 na straně 6) N 1200 EM C 2 -** P5 3 Předpětí (viz. Tabulka 9 na straně 10) 0:Z0, 1:Z1, 3:Z3, T:ZT, Z:ZZ, :Z Třída přesnosti (viz. Tabulka 9 na straně 10) Výrobní číslo Přídavné označení Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) Počet vozíků na kolejnici Sestava (Nezaměnitelná předepnutá sestava, zaměnitelný typ) Přední pohled, typ EM, M Boční pohled, typ EM MRO MPO T B 4-M (øq2pilot drill ) ød 1 M YO K 1 h E 2 1 ød n () 0 Boční pohled, typ M 1 Výška Sestava E 2 Šířka Délka Vozík Montážní rozměry Mazací hlavice 1 K T B M stoupání l Q 2 Díra T 1 N Šířka 1 Výška 1 N15EM N15M N20EM N20M N25EM N25M NEM NM N35EM N35M N45EM N45M N55EM N55M N65EM N65M M M Pozn. 1) V závorkách jsou uvedeny rozměry pro nerezové provedení. 2) Vnější vzhled nerezových vozíků se liší od vozíků s vysokouhlíkové oceli. M (M ) M (M ) M M M M Ø M (12) 11 (15) M M M Rc1/ Rc1/ Rc1/

21 (2) Systém značení zaměnitelných typů Vozík Vozík pro zaměnitelný typ NA: Vozík N pro zaměnitelný typ (viz. Obr. 2 na straně 6) NA Typy EM a M Typ EM Typ M EM S Z -K Volitelné označení -K: Osazeno NSK K1 -: Nízkoteplotní chromování + tuk AS2-50: Nízkoteplotní chromování + tuk 2 Předpětí Bez označení: ehká vůle, Z: ehké předpětí, :Střední předpětí Materiál Bez označení: Speciální uhlíková ocel (NSK standard), S: Nerezová ocel MRO B 4-M (øq2pilot drill ) MPO K T MYO 1 1 E 2 1 Kolejnice N C N -** PC Z Kolejnice pro zaměnitelný typ N1: N kolejnice pro zaměnitelný typ Délka kolejnice (mm) Typ kolejnice: : Standard Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) ød Předpětí (Viz tabulka 9 na straně 10) T: ehká vůle, Z: ehké předpětí (Standardní kolejnice pro lehké nebo střední předpětí) Třída přesnosti P: Vysoce přesná pro zaměnitelný typ PC: Normálně přesná pro zaměnitelný typ Výrobní číslo Přídavné označení Napojování kolejnic* N: Bez napojování; : Úprava pro napojování *V případě napojování kolejnice prosím kontaktujte NSK h 1 ød 1 n () 0 Kolejnice Základní únosnost motnost 3) Montážní Max. Délka Dynymická Statická Statický moment (N m) Rozteč Vozík Kolejnice otvor (doporučeno) 0max [50km] [100km] C 0 M (kg) (kg/m) d D h (pro nerez) M PO M YO C 50 C 100 RO (eden vozík) (Dva vozíky) (eden vozík) (Dva vozíky) ,980 14,200 11,0 20, (1,800) 18,100 14,400 32, , ,960 23,700 18,800 32, , (3,500),000 24,000 50, , , ,960 33,500 26,800 46, , , (3,500) 45,500 36,500 71, , , ,000 47,000 37,500 63, , , (3,500) 61,000 48,500 91, ,0 5, , ,000 62,500 49,500 80, , , ,000 64, ,000 1,380 1,5 8,350 1,280 7, , ,000 84, ,000 2,140 1,740 9,750 1,460 8, , , ,000 2,860 3,000 15,600 2,520 13, , , , ,000 3,600 3,000 16,0 2,510 13, , , ,000 4,850 5,150 26,0 4,350 22, , , , , , , ,000 6,150 8,950 4,950 10,100 3) Základní únosnost v souladu s normou ISO. (ISO a ISO ), C 50 : základní dynamická únosnost pro 50 km únavové životnosti, C 100 : základní dynamická únosnost pro 100 km únavové životnosti. 27,900 51,500 4,150 8,450 23,400 43, ednotka: mm 24.3 ŘADA N/NS 21

22 Specifikace NS-C (Střední zatížení/krátký, nízkoprofilový úzký typ) NS-A (Vysoké zatížení/standardní, nízkoprofilový úzký typ) (1) Systém značení sestav Řada Délka kolejnice (mm) (viz. Obr. 2 na straně 6) NS 1200 A C 2 -** P5 3 Předpětí (viz. Tabulka 9 na straně 10) 0:Z0, 1:Z1, 3:Z3, T:ZT, Z:ZZ, :Z Třída přesnosti (viz. Tabulka 9 na straně 10) Výrobní číslo Přídavné označení Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) Počet vozíků na kolejnici Sestava (Nezaměnitelná předepnutá sestava, zaměnitelný typ) Přední pohled, typ A, C Boční pohled, typ A MRO Mpo B 1 4-M l MYO K T 1 h ød E ød n () Boční pohled, typ C 1 2-M l Výška Sestava E 2 Šířka Délka Vozík Montážní rozměry Mazací hlavice 1 K T B M stoupání l Díra T 1 N Šířka 1 Výška 1 NS15C NS15A NS20C NS20A NS25C NS25A NSC NSA NS35C NS35A M M M6 1 9 M M ø M M M M Pozn. 1) Vnější vzhled nerezových vozíků se liší od vozíků s vysokouhlíkové oceli. 22

23 (2) Systém značení zaměnitelných typů Vozík Vozík pro zaměnitelný typ NAS: Vozík NS pro zaměnitelný typ (viz. Obr. 2 na straně 6) Typy A a C Typ A Typ C MRO NAS A S Z -K Volitelné označení -K: Osazeno NSK K1 -: Nízkoteplotní chromování + tuk AS2-50: Nízkoteplotní chromování + tuk 2 Předpětí Bez označení: ehká vůle, Z: ehké předpětí, : Střední předpětí Materiál Bez označení: Speciální uhlíková ocel (NSK standard), S: Nerezová ocel MPO K T B MYO 1 4-M l 1 2-M l E 2 1 Kolejnice N1S 1200 C N -** PC Z Kolejnice pro zaměnitelný typ N1S: NS kolejnice pro zaměnitelný typ Délka kolejnice (mm) Typ kolejnice: : Standard; T: Montážní rozměry pro šrouby M4 u NS15 Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) ød Předpětí (Viz tabulka 9 na straně 10) T: ehká vůle, Z: ehké předpětí (Standardní kolejnice pro lehké nebo střední předpětí) Třída přesnosti P: Vysoce přesná pro zaměnitelný typ PC: Normálně přesná pro zaměnitelný typ Výrobní číslo Přídavné označení Napojování kolejnic* N: Bez napojování; : Úprava pro napojování *V případě napojování kolejnice prosím kontaktujte NSK h 1 ød 1 n () 0 Kolejnice Základní únosnost motnost 2) Montážní Max. Délka Dynymická Statická Statický moment (N m) Rozteč Vozík Kolejnice otvor (doporučeno) 0max [50km] [100km] C 0 M PO M YO (kg) (kg/m) d D h (pro nerez) M C 50 C 100 RO (eden vozík) (Dva vozíky) (eden vozík) (Dva vozíky) 60 * ,920 (1,700) 3,960 (3,500) 3,960 (3,500) 4,000 (3,500) 4,000 (3,500) 7,250 11,200 10,600 15,600 17,700 26,100 24,700 38,000 34,500 52,500 5,750 8,850 8,400 12,400 14,000 20,700 19,600,000 27,0 42,000 9,100 16,900 13,400 23,500 20,800 36,500 29,600 55,000 40,000 74, ,470 1,080 2,650 1,670 4,000 2) Základní únosnost v souladu s normou ISO. (ISO a ISO C 50 : základní dynamická únosnost pro 50 km únavové životnosti, C 100 : základní dynamická únosnost pro 100 km únavové životnosti. *) Standardní montážní otvory pro NS15 jsou specifikovány jako M3 ( ). Pokud požadujete montážní otvory M4 ( ) obraťte se prosím na NSK , ,220 1,400 3, ednotka: mm ŘADA N/NS 23

24 Specifikace NS-M (Střední zatížení/krátký, nízkoprofilový úzký typ) NS-EM (Vysoké zatížení/standardní, nízkoprofilový úzký typ) (1) Systém značení sestav Řada Délka kolejnice (mm) (viz. Obr. 2 na straně 6) NS 1200 EM C 2 -** P5 3 Předpětí (viz. Tabulka 9 na straně 10) 0:Z0, 1:Z1, 3:Z3, T:ZT, Z:ZZ, :Z Třída přesnosti (viz. Tabulka 9 na straně 10) Výrobní číslo Přídavné označení Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) Počet vozíků na kolejnici Sestava (Nezaměnitelná předepnutá sestava, zaměnitelný typ) Přední pohled, typ EM, M Boční pohled, typ EM MPO MPO MRO MRO B B M (øq2 4-M pilot drill) (øq2 pilot drill) MYO MYO K T K T 1 h h ø D ø D E E ø d ø d n n 0 () () 0 Boční pohled, typ M 1 2-M (øq2 pilot drill) Výška Sestava E 2 Šířka Délka Vozík Montážní rozměry Mazací hlavice 1 K T B M stoupání l Q 2 Díra T 1 N Šířka 1 Výška 1 NS15M NS15EM NS20M NS20EM NS25M NS25EM NSM NSEM NS35M NS35EM M M6 1 9 (M ) M (M ) M (M ) M (M ) Ø M (12) 11 (15) 12 (15) M M M Pozn. 1) Vnější vzhled nerezových vozíků se liší od vozíků s vysokouhlíkové oceli. 2) V závorkách jsou uvedeny rozměry pro nerezové provedení. 24

25 (2) Systém značení zaměnitelných typů Vozík NAS EM S Z -K Vozík pro zaměnitelný typ NAS: Vozík NS pro zaměnitelný typ (viz. Obr. 2 na straně 6) Volitelné označení -K: Osazeno NSK K1 -: Nízkoteplotní chromování + tuk AS2-50: Nízkoteplotní chromování + tuk 2 Předpětí Bez označení: ehká vůle, Z: ehké předpětí, : Střední předpětí Materiál Bez označení: Speciální uhlíková ocel (NSK standard), S: Nerezová ocel Typy EM a M Typ EM Typ M MRO MRO MPO MPO B B M (øq2 pilot drill) 4-M (øq2 pilot drill) 1 2-M (øq2 pilot drill) T K T MYO E K MYO 2 1 E 2 1 Kolejnice N1S 1200 C N -** PC Z Kolejnice pro zaměnitelný typ N1S: NS kolejnice pro zaměnitelný typ Délka kolejnice (mm) Typ kolejnice: : Standard; T: Montážní rozměry pro šrouby M4 u NS15 Materiál/úprava povrchu (viz. Tabulka 12 na straně 12) Předpětí (Viz tabulka 9 na straně 10) T: ehká vůle Z: ehké předpětí (Standardní kolejnice pro lehké nebo střední předpětí) Třída přesnosti P: Vysoce přesná pro zaměnitelný typ PC: Normálně přesná pro zaměnitelný typ Výrobní číslo Přídavné označení Napojování kolejnic* N: Bez napojování; : Úprava pro napojování *V případě napojování kolejnice prosím kontaktujte NSK ød h 1 ød 1 n () 0 3) Základní únosnost v souladu s normou ISO. (ISO a ISO ) C 50 : základní dynamická únosnost pro 50 km únavové životnosti, C 100 : základní dynamická únosnost pro 100 km únavové životnosti. *) Standardní montážní otvory pro NS15 jsou specifikovány jako M3 ( ). Pokud požadujete montážní otvory M4 ( ) obraťte se prosím na NSK. ednotka: mm Kolejnice Základní únosnost motnost 3) Montážní Rozteč Max. Délka Dynymická Statická Statický moment (N m) Vozík Kolejnice otvor (doporučeno) 0max [50km] [100km] C 0 M (kg) (kg/m) d D h M PO M YO (pro nerez) C 50 C 100 RO (eden vozík) (Dva vozíky) (eden vozík) (Dva vozíky) 60 * ,920 (1,700) 3,960 (3,500) 3,960 (3,500) 4,000 (3,500) 4,000 (3,500) 7,250 11,200 10,600 15,600 17,700 26,100 24,700 38,000 34,500 52,500 5,750 8,850 8,400 12,400 14,000 20,700 19,600,000 27,0 42,000 9,100 16,900 13,400 23,500 20,800 36,500 29,600 55,000 40,000 74, ,470 1,080 2,650 1,670 4, , ,220 1,400 3, ŘADA N/NS 25

26 26 Poznámky

27 ŘADA N/NS 27

28 Prodejní kanceláře NSK Evropa, Střední východ a Afrika Polsko & střední a východní Evropa NSK Polska Sp. z o.o. arsaw Branch Ul. Migdałowa 4/ arszawa Tel ax info-pl@nsk.com rancie a Benelux NSK rance S.A.S. Quartier de l Europe 2, rue eorges uynemer uyancourt Cedex Tel. +33 (0) ax +33 (0) info-fr@nsk.com Německo, Rakousko, Švýcarsko a Skandinávie NSK Deutschland mb arkortstraße Ratingen Tel. +49 (0) ax +49 (0) info-de@nsk.com Španělsko NSK Spain, S.A. C/ Tarragona, 161 Cuerpo Bajo 2 a Planta, Barcelona Tel ax info-es@nsk.com Itálie NSK Italia S.p.A. Via aribaldi, arbagnate Milanese (MI) Tel ax info-it@nsk.com Rusko NSK Polska Sp. z o.o. Russian Branch Office I 703, Bldg 29, 18 th ine of Vasilievskiy Ostrov, Saint-Petersburg, Tel ax info-ru@nsk.com Turecko NSK Rulmanları Orta Doğu Tic. td. Şti 19 Mayıs Mah. Atatürk Cad. Ulya Engin İş Merkezi No: 68/3 Kat. 6 P.K.: Kozyatağı - İstanbul Tel ax turkey@nsk.com ižní Afrika NSK South Africa (Pty) td. 25 alaxy Avenue inbro Business Park Sandton 2146 Tel. +27 (011) ax +27 (011) nsk-sa@nsk.com Střední východ NSK Bearings ulf Trading Co. AZA View 19, loor 24 Office 2/3 ebel Ali Downtown, PO Box Dubai, UAE Tel (0) ax +971 (0) info-me@nsk.com Velká Británie NSK UK td. Northern Road, Newark Nottinghamshire N24 2 Tel. +44 (0) ax +44 (0) info-uk@nsk.com Navštivte naše webové stránky: lobal NSK: Věnovali jsme veškerou pozornost tomu, aby informace uvedené v této publikaci byly přesné, nepřijímáme však žádnou zodpovědnost za jakékoliv chyby a opomenutí. Copyright NSK 2014, Obsah této publikace je chráněný autorským právem vydavatele. Ref: NNS/B/CZ/
