1 Games Palace II 750 FV-761 UŽIVATELSKÁ PÍRUKA Všechny technické údaje v této píruce uvedené byly firmou Austrian Gaming Industrie vypracovány pop. sestaveny s nejvtší pelivostí a s využitím úinných kontrolních opatení. Pesto nelze zcela vylouit vcné omyly a nedostatky v textu píruky. Firma Austrian Gaming Industries proto nemže pevzít záruku za právní odpovdnost nebo za následky vyplývající z chybných údaj v textu této píruky. Za upozornní na pípadné nedostatky v textu píruky bude výrobce vdný. V tomto pípad se prosím obrate na technický servis, našeho reprezentanta v eské republice, firmu European Data Project, tel.: , fax: , hotline@edpsro.cz. Názvy výrobk použité v této uživatelské píruce mohou být registrované obchodní znaky a/nebo obchodní znaky píslušných podnik. Všechna práva vyhrazena. Tato uživatelská píruka ani žádná její ást nesmí bez písemného souhlasu firmy Austrian Gaming Industries být jakýmkoliv zpsobem reprodukována, zpracovávána i rozmnožována (tisk, fotokopie, nebo jinak nebo rozšiována za použití elektronických systém. Pístroj popisovaný touto pírukou je pro eský trh vyrábn firmou European Data Project s.r.o., Komoany 146, Rousínov, eská republika, tel.: , fax V pípad jakýchkoliv problém technického rázu obrate se prosím na naše servisní oddlení tel.: , fax: , hotline@edpsro.cz. Copyright NOVOMATIC GROUP OF COMPANIES Wiener Strasse 158, 2352 Gumpoldskirchen, Austria, Europe. Tel.: , Fax:

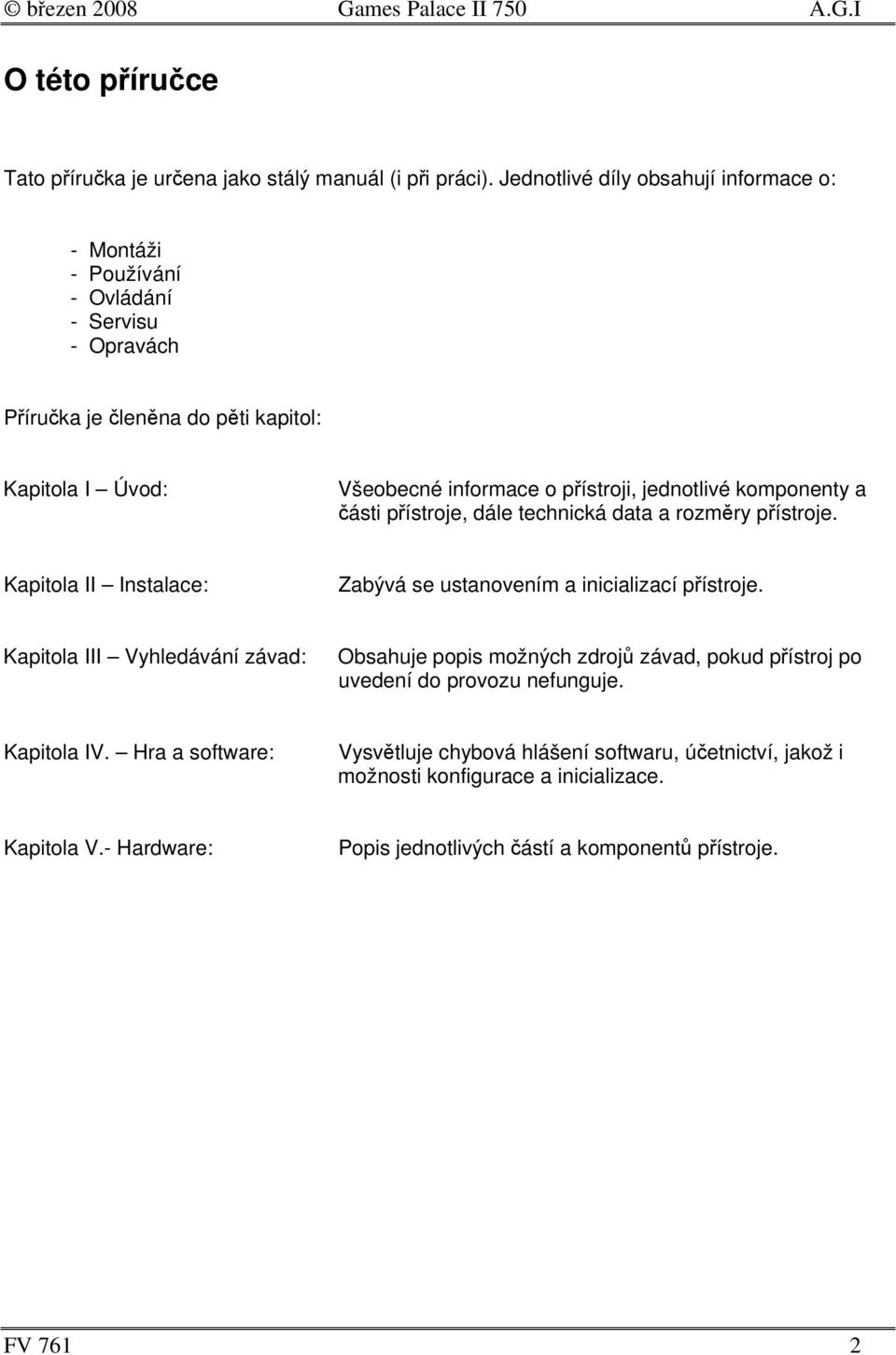

2 O této píruce Tato píruka je urena jako stálý manuál (i pi práci). Jednotlivé díly obsahují informace o: - Montáži - Používání - Ovládání - Servisu - Opravách Píruka je lenna do pti kapitol: Kapitola I Úvod: Všeobecné informace o pístroji, jednotlivé komponenty a ásti pístroje, dále technická data a rozmry pístroje. Kapitola II Instalace: Zabývá se ustanovením a inicializací pístroje. Kapitola III Vyhledávání závad: Obsahuje popis možných zdroj závad, pokud pístroj po uvedení do provozu nefunguje. Kapitola IV. Hra a software: Vysvtluje chybová hlášení softwaru, úetnictví, jakož i možnosti konfigurace a inicializace. Kapitola V.- Hardware: Popis jednotlivých ástí a komponent pístroje. FV 761 2

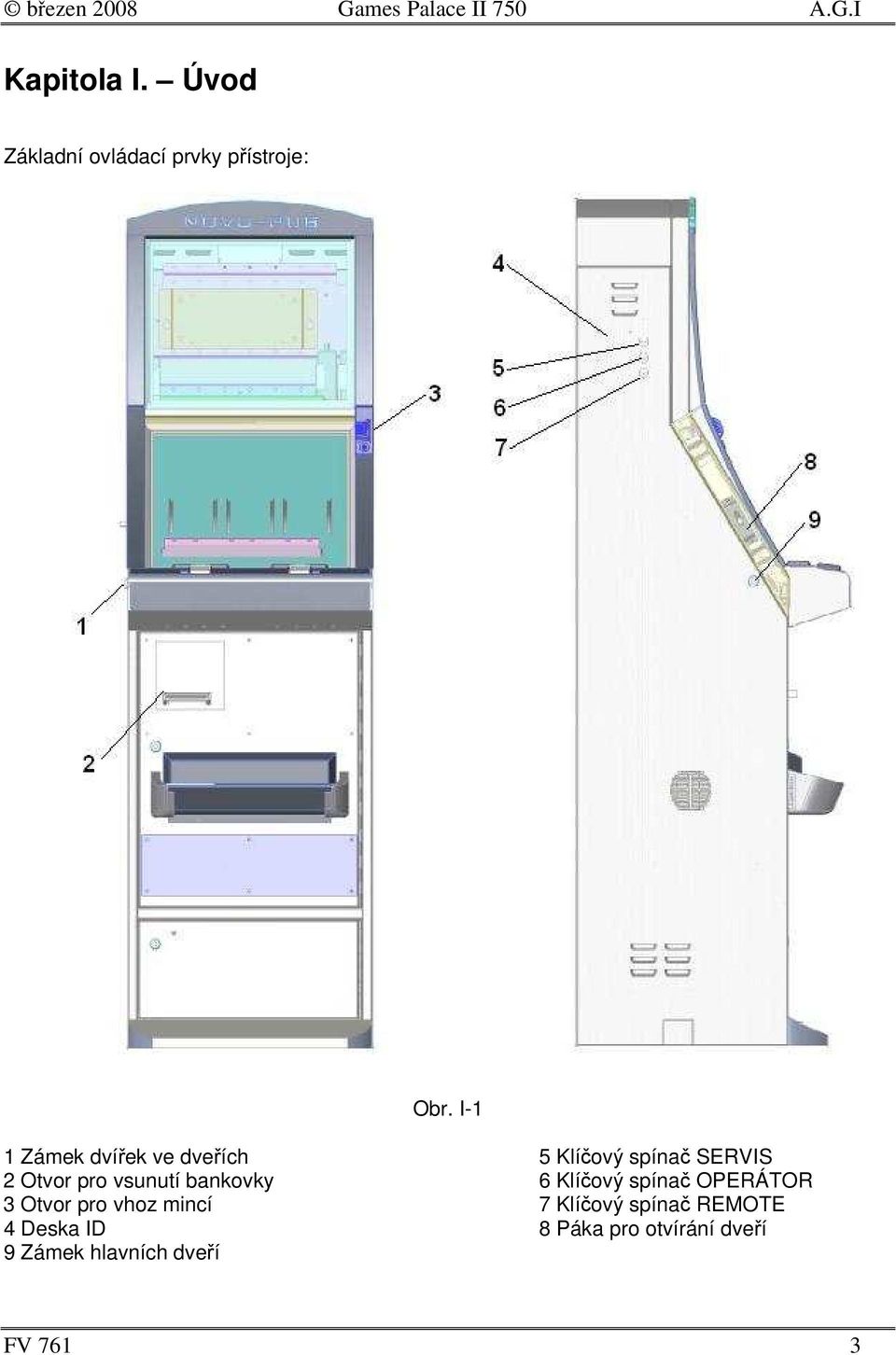

3 Kapitola I. Úvod Základní ovládací prvky pístroje: Obr. I-1 1 Zámek dvíek ve dveích 5 Klíový spína SERVIS 2 Otvor pro vsunutí bankovky 6 Klíový spína OPERÁTOR 3 Otvor pro vhoz mincí 7 Klíový spína REMOTE 4 Deska ID 8 Páka pro otvírání dveí 9 Zámek hlavních dveí FV 761 3

4 Souásti pístroje: Obr I-2 A Horní displej B PC C Usmrovací zdroj D Koncový spína horních dveí E Hlavní síový zdroj s hlavním spínaem F Akceptor bankovek G Dvíka stohovae bankovek H Koncový spína dolních dveí I Koncový spína dveí kasy J Dolní displej K Mincovník L Hopper M Mechanická poítadla FV 761 4

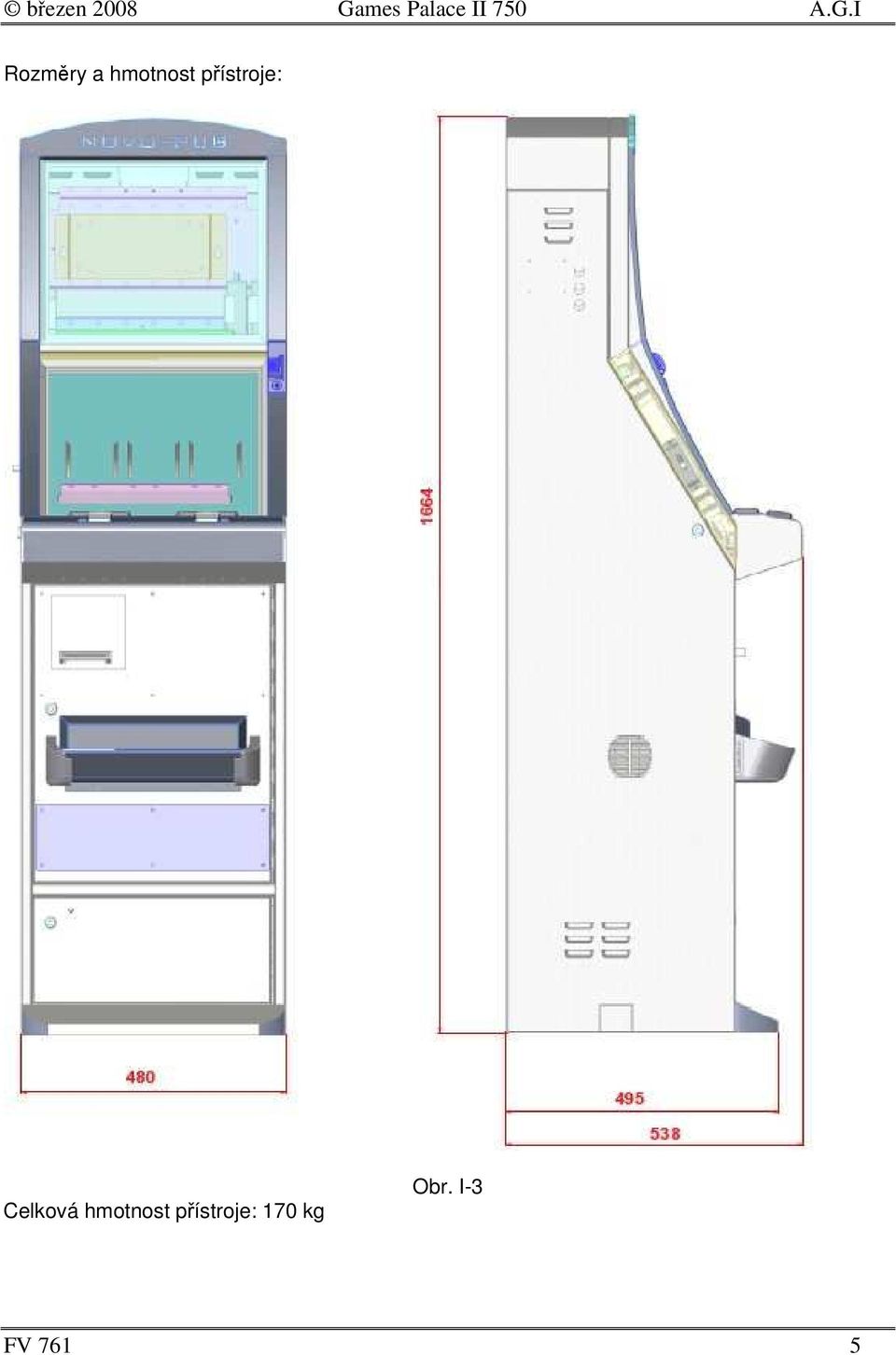

5 Rozmry a hmotnost pístroje: Celková hmotnost pístroje: 170 kg Obr. I-3 FV 761 5

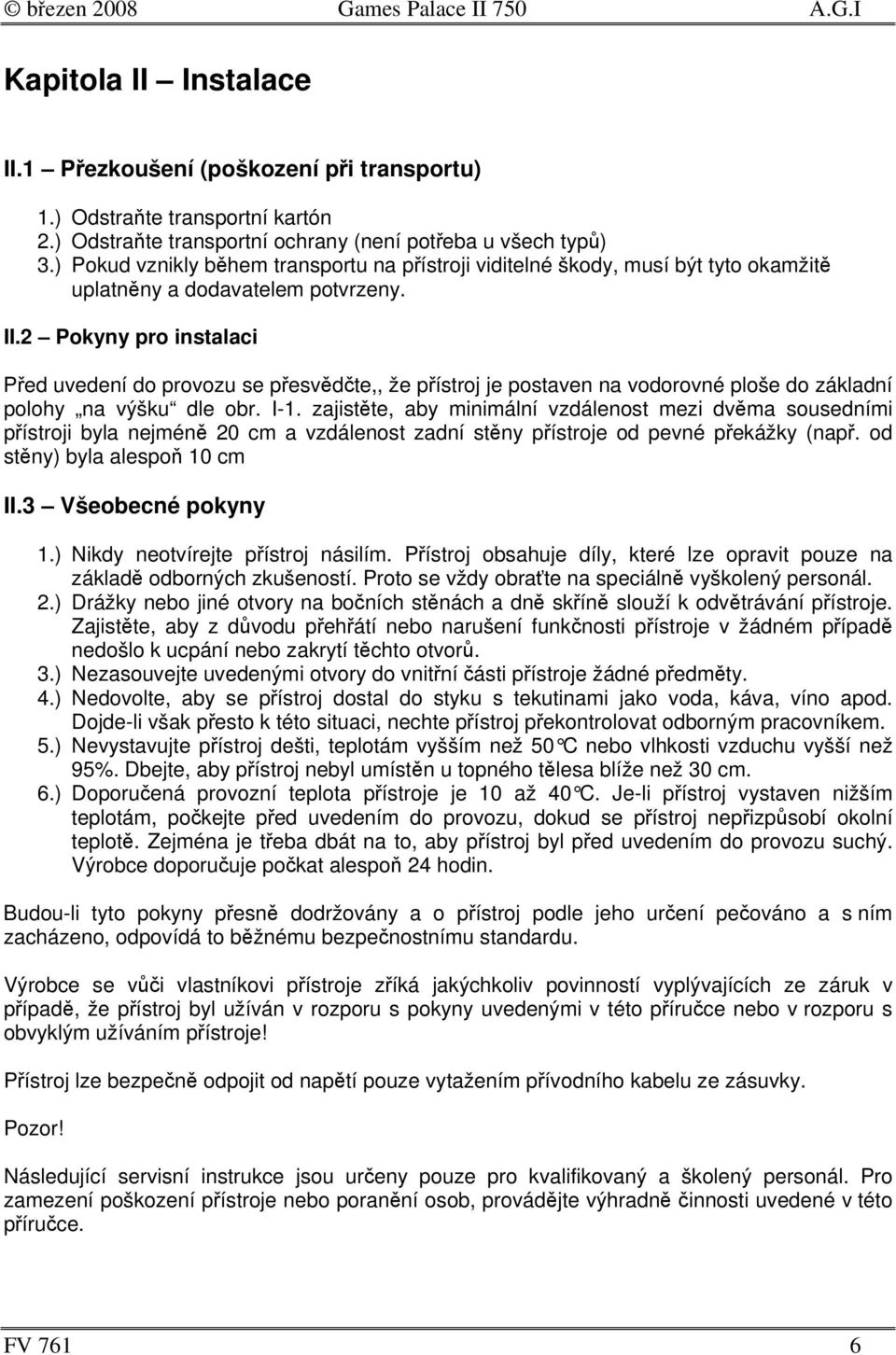

6 Kapitola II Instalace II.1 Pezkoušení (poškození pi transportu) 1.) Odstrate transportní kartón 2.) Odstrate transportní ochrany (není poteba u všech typ) 3.) Pokud vznikly bhem transportu na pístroji viditelné škody, musí být tyto okamžit uplatnny a dodavatelem potvrzeny. II.2 Pokyny pro instalaci Ped uvedení do provozu se pesvdte,, že pístroj je postaven na vodorovné ploše do základní polohy na výšku dle obr. I-1. zajistte, aby minimální vzdálenost mezi dvma sousedními pístroji byla nejmén 20 cm a vzdálenost zadní stny pístroje od pevné pekážky (nap. od stny) byla alespo 10 cm II.3 Všeobecné pokyny 1.) Nikdy neotvírejte pístroj násilím. Pístroj obsahuje díly, které lze opravit pouze na základ odborných zkušeností. Proto se vždy obrate na speciáln vyškolený personál. 2.) Drážky nebo jiné otvory na boních stnách a dn skín slouží k odvtrávání pístroje. Zajistte, aby z dvodu pehátí nebo narušení funknosti pístroje v žádném pípad nedošlo k ucpání nebo zakrytí tchto otvor. 3.) Nezasouvejte uvedenými otvory do vnitní ásti pístroje žádné pedmty. 4.) Nedovolte, aby se pístroj dostal do styku s tekutinami jako voda, káva, víno apod. Dojde-li však pesto k této situaci, nechte pístroj pekontrolovat odborným pracovníkem. 5.) Nevystavujte pístroj dešti, teplotám vyšším než 50 C nebo vlhkosti vzduchu vyšší než 95%. Dbejte, aby pístroj nebyl umístn u topného tlesa blíže než 30 cm. 6.) Doporuená provozní teplota pístroje je 10 až 40 C. Je-li pístroj vystaven nižším teplotám, pokejte ped uvedením do provozu, dokud se pístroj nepizpsobí okolní teplot. Zejména je teba dbát na to, aby pístroj byl ped uvedením do provozu suchý. Výrobce doporuuje pokat alespo 24 hodin. Budou-li tyto pokyny pesn dodržovány a o pístroj podle jeho urení peováno a s ním zacházeno, odpovídá to bžnému bezpenostnímu standardu. Výrobce se vi vlastníkovi pístroje zíká jakýchkoliv povinností vyplývajících ze záruk v pípad, že pístroj byl užíván v rozporu s pokyny uvedenými v této píruce nebo v rozporu s obvyklým užíváním pístroje! Pístroj lze bezpen odpojit od naptí pouze vytažením pívodního kabelu ze zásuvky. Pozor! Následující servisní instrukce jsou ureny pouze pro kvalifikovaný a školený personál. Pro zamezení poškození pístroje nebo poranní osob, provádjte výhradn innosti uvedené v této píruce. FV 761 6

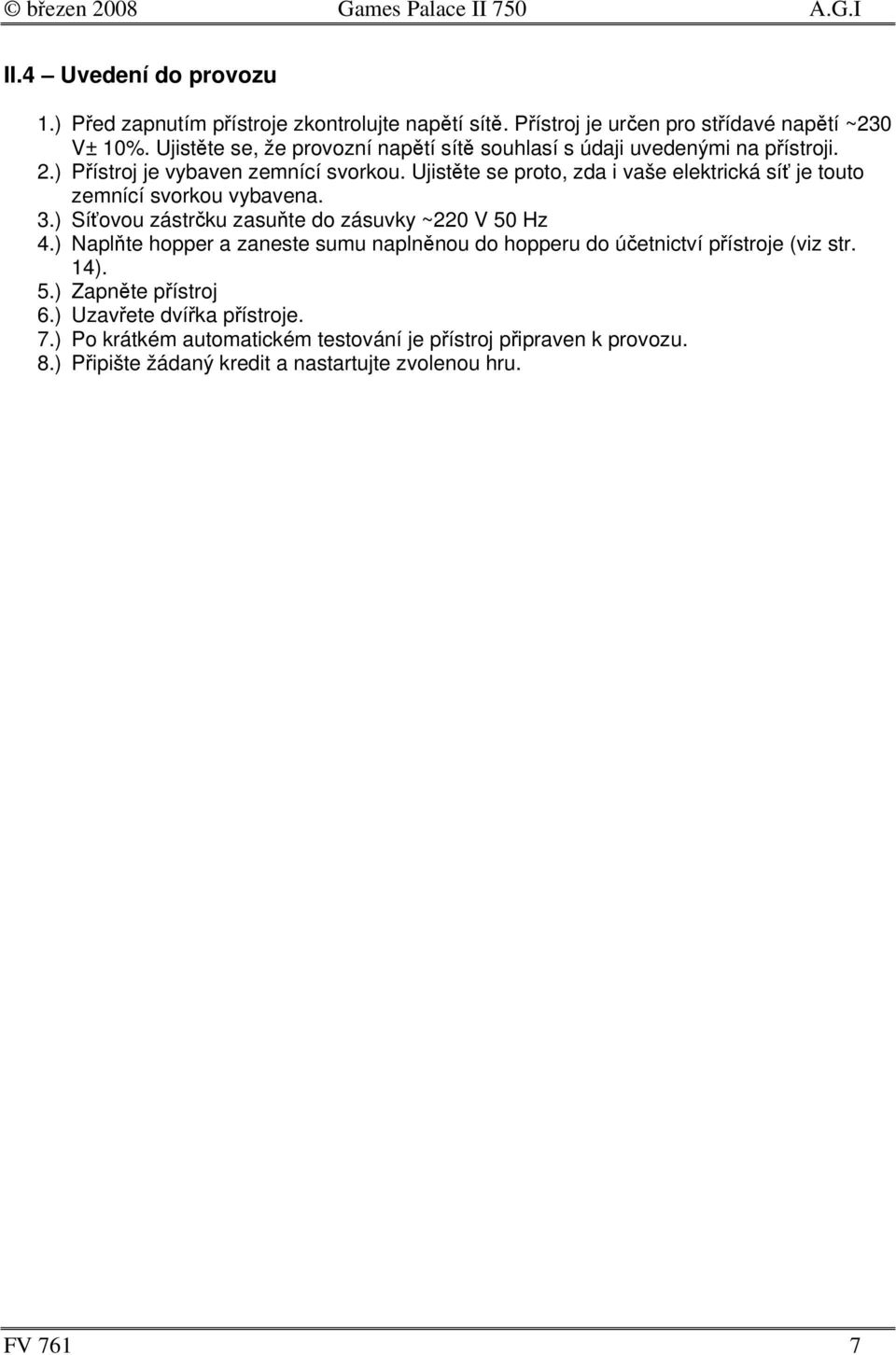

7 II.4 Uvedení do provozu 1.) Ped zapnutím pístroje zkontrolujte naptí sít. Pístroj je uren pro stídavé naptí ~230 V± 10%. Ujistte se, že provozní naptí sít souhlasí s údaji uvedenými na pístroji. 2.) Pístroj je vybaven zemnící svorkou. Ujistte se proto, zda i vaše elektrická sí je touto zemnící svorkou vybavena. 3.) Síovou zástrku zasute do zásuvky ~220 V 50 Hz 4.) Naplte hopper a zaneste sumu naplnnou do hopperu do úetnictví pístroje (viz str. 14). 5.) Zapnte pístroj 6.) Uzavete dvíka pístroje. 7.) Po krátkém automatickém testování je pístroj pipraven k provozu. 8.) Pipište žádaný kredit a nastartujte zvolenou hru. FV 761 7

8 Kapitola III Hledání závady Pozor: Pi každém zapnutí pístroje dochází ke krátkému automatickému testování, Po jehož ukonení je pístroj pipraven ke he. Není-li pístroj po tomto testování funkní, je nezbytné zjistit možné píiny poruchy: III.1 Nedostatené elektrické naptí Uvnit pístroje na pozici L (dle obr. I-2) je umístn hlavní síový spína s pojistkou. Zkontrolujte pojistky. Pozor: Závady v elektronice mohou být odstranny pouze odborným personálem. Vzniklé závady lze nejrychleji odstranit výmnou vadných díl. Nemáte-li píslušný náhradní díl k dispozici, obrate se na naše servisní oddlení a zašlete nám vadný díl se struným popisem závady. III.2 Chybová hlášení software Po zapnutí pístroje budou zabudované ásti (nap. hopper) podrobeny automatickému testu. Probhne-li test úspšn, je pístroj pipraven ke he. Pi zjištní závady nebo pi nesprávné manipulaci dojde k aktivaci ásti systémového software, prostednictvím kterého se na obrazovce objeví píslušné chybové hlášení. FV 761 8

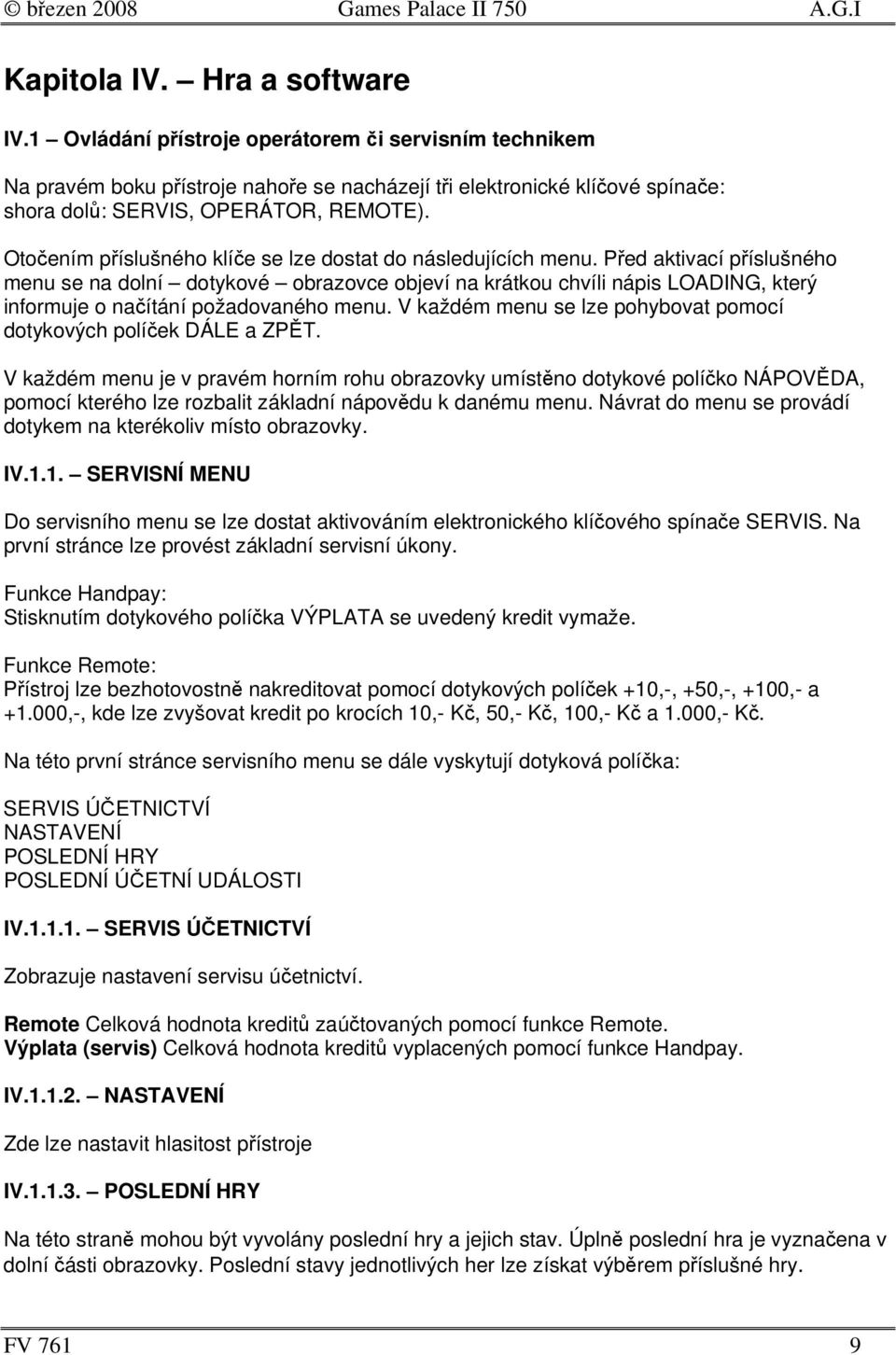

9 Kapitola IV. Hra a software IV.1 Ovládání pístroje operátorem i servisním technikem Na pravém boku pístroje nahoe se nacházejí ti elektronické klíové spínae: shora dol: SERVIS, OPERÁTOR, REMOTE). Otoením píslušného klíe se lze dostat do následujících menu. Ped aktivací píslušného menu se na dolní dotykové obrazovce objeví na krátkou chvíli nápis LOADING, který informuje o naítání požadovaného menu. V každém menu se lze pohybovat pomocí dotykových políek DÁLE a ZPT. V každém menu je v pravém horním rohu obrazovky umístno dotykové políko NÁPOVDA, pomocí kterého lze rozbalit základní nápovdu k danému menu. Návrat do menu se provádí dotykem na kterékoliv místo obrazovky. IV.1.1. SERVISNÍ MENU Do servisního menu se lze dostat aktivováním elektronického klíového spínae SERVIS. Na první stránce lze provést základní servisní úkony. Funkce Handpay: Stisknutím dotykového políka VÝPLATA se uvedený kredit vymaže. Funkce Remote: Pístroj lze bezhotovostn nakreditovat pomocí dotykových políek +10,-, +50,-, +100,- a ,-, kde lze zvyšovat kredit po krocích 10,- K, 50,- K, 100,- K a 1.000,- K. Na této první stránce servisního menu se dále vyskytují dotyková políka: SERVIS ÚETNICTVÍ NASTAVENÍ POSLEDNÍ HRY POSLEDNÍ ÚETNÍ UDÁLOSTI IV SERVIS ÚETNICTVÍ Zobrazuje nastavení servisu úetnictví. Remote Celková hodnota kredit zaútovaných pomocí funkce Remote. Výplata (servis) Celková hodnota kredit vyplacených pomocí funkce Handpay. IV NASTAVENÍ Zde lze nastavit hlasitost pístroje IV POSLEDNÍ HRY Na této stran mohou být vyvolány poslední hry a jejich stav. Úpln poslední hra je vyznaena v dolní ásti obrazovky. Poslední stavy jednotlivých her lze získat výbrem píslušné hry. FV 761 9

10 IV POSLEDNÍ ÚETNÍ UDÁLOSTI Zobrazuje hodnoty krátkodobého úetnictví, které lze vymazat. Na první stran se zobrazí pehled, na dalších stranách následují podrobnosti. Vymazáním se vrátí všechny hodnoty do pvodního stavu. První strana: Na této stránce se zobrazují asov seazené úetní události popsané níže uvedenýma zkratkami s piazenou asovou znakou. Mince (IN) Bankovky (IN) Remote (servis) Total in Hopper out Výplata (servis) Total out Total in Total out Odehrané body Dosažené body Hodnota vhozených mincí Hodnota vložených bankovek Hodnota všech kredit zaútovaných pomocí funkce Remote. Celková hodnota kredit zaplacených mincemi, bankovkami a pomocí funkce Remote. Hodnota všech kredit vyplacených pes hopper. Hodnota všech kredit vyplacených pomocí funkce Handpay. Celková hodnota všech kredit vyplacených pes hopper a pomocí funkce Handpay. Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. Poet vsazených bod a procentní pomr. Poet vyhraných bod a procentní pomr (výherní podíl). Mince A Poet, typ a celková hodnota mincí vhozených do kanálu A. Bankovka A Poet, typ a celková hodnota bankovek vložených do kanálu A. Bankovka B Poet, typ a celková hodnota bankovek vložených do kanálu B. Bankovka C Poet, typ a celková hodnota bankovek vložených do kanálu C. Bankovka D Poet, typ a celková hodnota bankovek vložených do kanálu D. Hopper A Hopper peplatek Stav hopperu Poet, typ a celková hodnota mincí vyplacených pes hopper. Zobrazuje, zda hopper peplatil Poet, typ a celková hodnota mincí umístných v hopperu. IV.1.2. OPERÁTOR MENU Do operátor menu se lze dostat aktivováním elektronického klíového spínae OPERÁTOR. Na první stránce mže obsluhující osoba prohlížet úetnictví a statistiky a provádt rzná nastavení. Na této první stránce operátor menu se dále vyskytují dotyková políka: HLAVNÍ ÚETNICTVÍ P ÍSTROJOVÁ ANALÝZA STAV HOPPERU HRY VŠEOBECN HRY POSLEDNÍ ÚETNÍ UDÁLOSTI FV

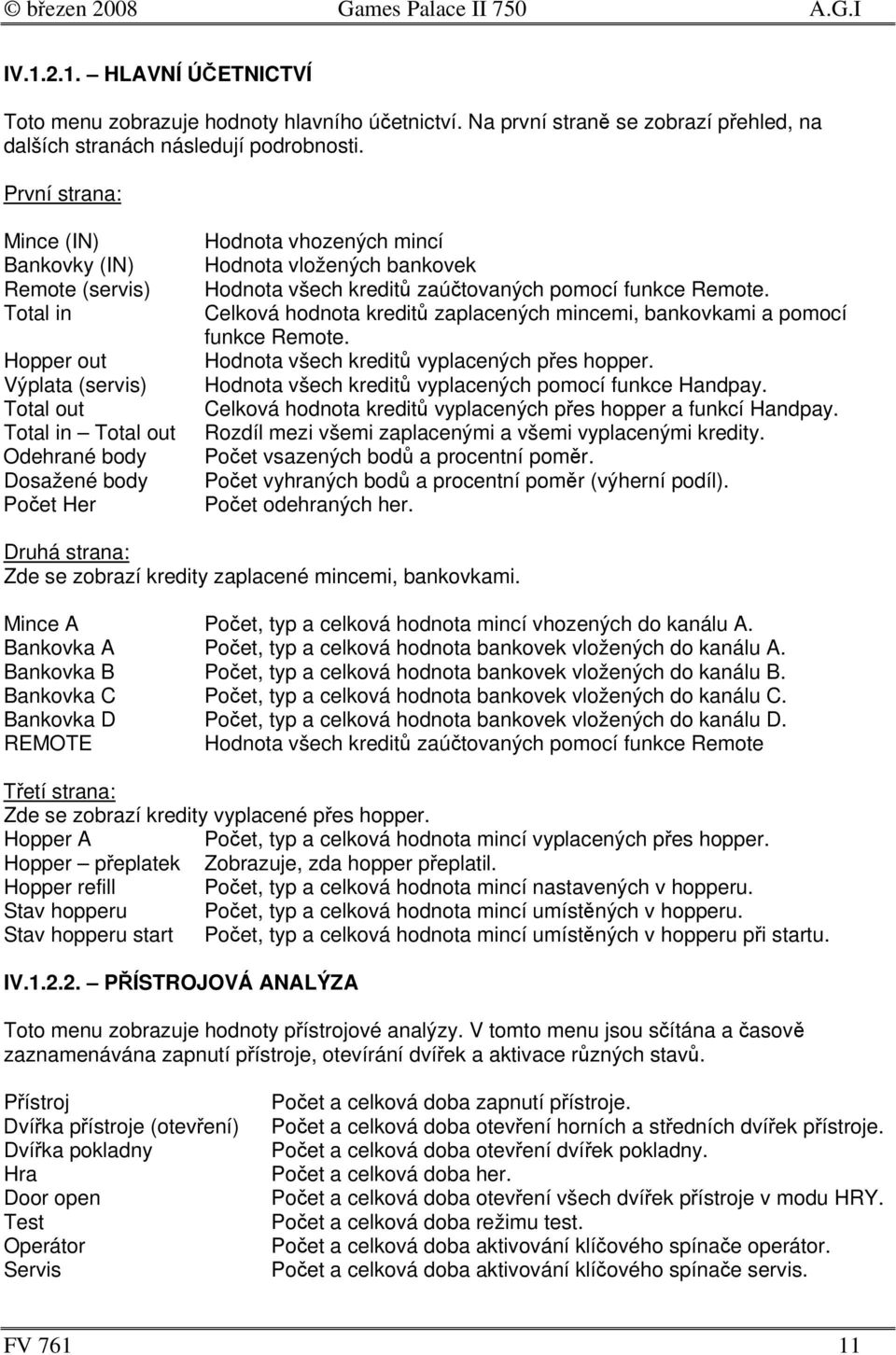

11 IV HLAVNÍ ÚETNICTVÍ Toto menu zobrazuje hodnoty hlavního úetnictví. Na první stran se zobrazí pehled, na dalších stranách následují podrobnosti. První strana: Mince (IN) Bankovky (IN) Remote (servis) Total in Hopper out Výplata (servis) Total out Total in Total out Odehrané body Dosažené body Poet Her Hodnota vhozených mincí Hodnota vložených bankovek Hodnota všech kredit zaútovaných pomocí funkce Remote. Celková hodnota kredit zaplacených mincemi, bankovkami a pomocí funkce Remote. Hodnota všech kredit vyplacených pes hopper. Hodnota všech kredit vyplacených pomocí funkce Handpay. Celková hodnota kredit vyplacených pes hopper a funkcí Handpay. Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. Poet vsazených bod a procentní pomr. Poet vyhraných bod a procentní pomr (výherní podíl). Poet odehraných her. Druhá strana: Zde se zobrazí kredity zaplacené mincemi, bankovkami. Mince A Poet, typ a celková hodnota mincí vhozených do kanálu A. Bankovka A Poet, typ a celková hodnota bankovek vložených do kanálu A. Bankovka B Poet, typ a celková hodnota bankovek vložených do kanálu B. Bankovka C Poet, typ a celková hodnota bankovek vložených do kanálu C. Bankovka D Poet, typ a celková hodnota bankovek vložených do kanálu D. REMOTE Hodnota všech kredit zaútovaných pomocí funkce Remote Tetí strana: Zde se zobrazí kredity vyplacené pes hopper. Hopper A Poet, typ a celková hodnota mincí vyplacených pes hopper. Hopper peplatek Zobrazuje, zda hopper peplatil. Hopper refill Poet, typ a celková hodnota mincí nastavených v hopperu. Stav hopperu Poet, typ a celková hodnota mincí umístných v hopperu. Stav hopperu start Poet, typ a celková hodnota mincí umístných v hopperu pi startu. IV PÍSTROJOVÁ ANALÝZA Toto menu zobrazuje hodnoty pístrojové analýzy. V tomto menu jsou sítána a asov zaznamenávána zapnutí pístroje, otevírání dvíek a aktivace rzných stav. Pístroj Dvíka pístroje (otevení) Dvíka pokladny Hra Door open Test Operátor Servis Poet a celková doba zapnutí pístroje. Poet a celková doba otevení horních a stedních dvíek pístroje. Poet a celková doba otevení dvíek pokladny. Poet a celková doba her. Poet a celková doba otevení všech dvíek pístroje v modu HRY. Poet a celková doba režimu test. Poet a celková doba aktivování klíového spínae operátor. Poet a celková doba aktivování klíového spínae servis. FV

12 IV STAV HOPPERU/REFILL V tomto menu lze naplnit hopper. Refill Zde lze nastavit pomocí jednotlivých tlaítek poet mincí v hopperu (symbol =0 vynuluje nastavené). Stisknutím tlaítka REFILL se hodnota zavede do pamti pístroje. IV HRY VŠEOBECN V tomto menu je možno aktivovat i deaktivovat automatickou hru, minimální a maximální hodnotu sázky a maximální hodnotu kreditu. Toto nastavení se týká všech her. IV HRY V tomto menu lze aktivovat jednotlivé hry, i pípadn skupiny her. První strana: Zde lze aktivovat i deaktivovat automatickou hru, minimální a maximální hodnotu sázky. Druhá strana Statistika 1: Tato strana zobrazuje statistiku hry s potem her a vyhranými body. Vymazání vrátí hodnoty na této a následující stran k pvodnímu nastavení: Poet her Poet her pro každou sázku Odehrané body Dosažené body (ped losováním) Celkový poet odehraných her ve vybraném herním programu. Celkový poet odehraných her ve vybraném herním programu s píslušným herním vkladem. Poet vsazených bod a procentní pomr. Poet vyhraných bod a procentní pomr (výherní podíl). IV POSLEDNÍ ÚETNÍ UDÁLOSTI V tomto menu je možno prohlédnout seznam naposledy vykonaných událostí a pesný as jejich vykonání. IV.1.3 TESTOVACÍ MENU Do testovacího menu se lze dostat pepnutím pepínae umístného uvnit kabinetu pod pedními dvemi. V testovacím menu lze pístroj testovat, nastavovat a provádt rzné údržbáské práce. Na této první stránce testovacího menu se vyskytují dotyková políka: TEST HARDWARU OBRAZOVKA/DOTYKOVÁ OBRAZOVKA ZÁKLADNÍ NASTAVENÍ NASTAVENÍ ÚETNICTVÍ FV

13 BEZPENOSTNÍ ÚETNICTVÍ NASTAVENÍ PIN KÓDU SEZNAM UDÁLOSTÍ RESET/KONFIGURACE IV Test Hardwaru První strana Test Hardware 1: Zde lze testovat funkci tlaítek a poítadel. Tlaítko Kontrolky Test kontrolek Poítadla Test poítadel Zobrazí práv aktivované tlaítko na tlaítkovém pultu. Zobrazí kontrolku práv aktivovaného tlaítka. Pi každém stisknutí se aktivují další kontrolky tlaítek. Zobrazuje, zda jsou poítadla aktivní. Stisknutím testovacího tlaítka dojde k vydání 10 impuls poítadlm. Druhá strana Test Hardware 2: Ukáže poet mincí a bankovek vhozených do jednotlivých kanál a celkový poet provedených remote. Zde lze rovnž uvolnit i zakázat používání mincí i bankovek. Tetí strana Test Hardware 3: Zde lze testovat motor hopperu, nastavit tídi (smr do hopperu nebo do pokladny). IV Obrazovka/dotyková obrazovka Pi zmn nastavení monitoru musí být dotyková obrazovka zkontrolována, pípadn seízena. Nejprve musí být nastaven monitor, potom teprve dotyková obrazovka. První strana: Test barev a geometrie obrazovky. Stlaením barevných ploch se barvy odpojí. Druhá strana: Kontrola funknosti dotykové obrazovky. IV Základní nastavení Datum a as Hlasitost Standardní jazyk Nastavuje datum a as. Nastavení hlasitosti v rozsahu 0 až 31 pi he i pi záložním provozu. Lze nastavit standardní jazyk. IV Nastavení úetnictví První strana vloženo IN: Nastavení hodnoty mince pro kanál A až E. FV

14 Standardn nastaveno: A: 10,- K B až E: 0,- K Druhá strana zaplaceno OUT: Hopper Nastavení hodnoty mince pro hopper Tetí strana Bankovky: Nastavení hodnoty jednotlivých bankovek pro kanál A až L. Standardn nastaveno: A: 100,- K B: 200,- K C: 500,- K D: 1000,- K E až L: 0,- K tvrtá strana Remote: Zde lze nastavit hodnotu jednotlivého otoení pro funkci Remote. Není standardn aktivováno. Nedoporuujeme aktivovat. Pátá strana Úetnictví: Servisní úetnictví Druhé úetnictví Lze aktivovat a deaktivovat. Lze aktivovat a deaktivovat. Šestá strana Ochrana: Manipulaní ochrana Povinné hry Maximální kredit Zablokování pístroje v pípad chyby. Nastavení hodnoty povinných her. Nastavení hodnoty kreditu, od kterého nebude pijímat pístroj vklady. Sedmá strana Jackpot pulse: Nenastaveno Osmá strana Nastavení vstupních dat: íslo herny: íslo pístroje: Pístupový kód: Skryté operace Výtisk Lze aktivovat a deaktivovat tuto funkci Pi pipojené tiskárn budou vytištny údaje o pístroji. íslo pístroje a pístupový kód doporuujeme nemnit. FV

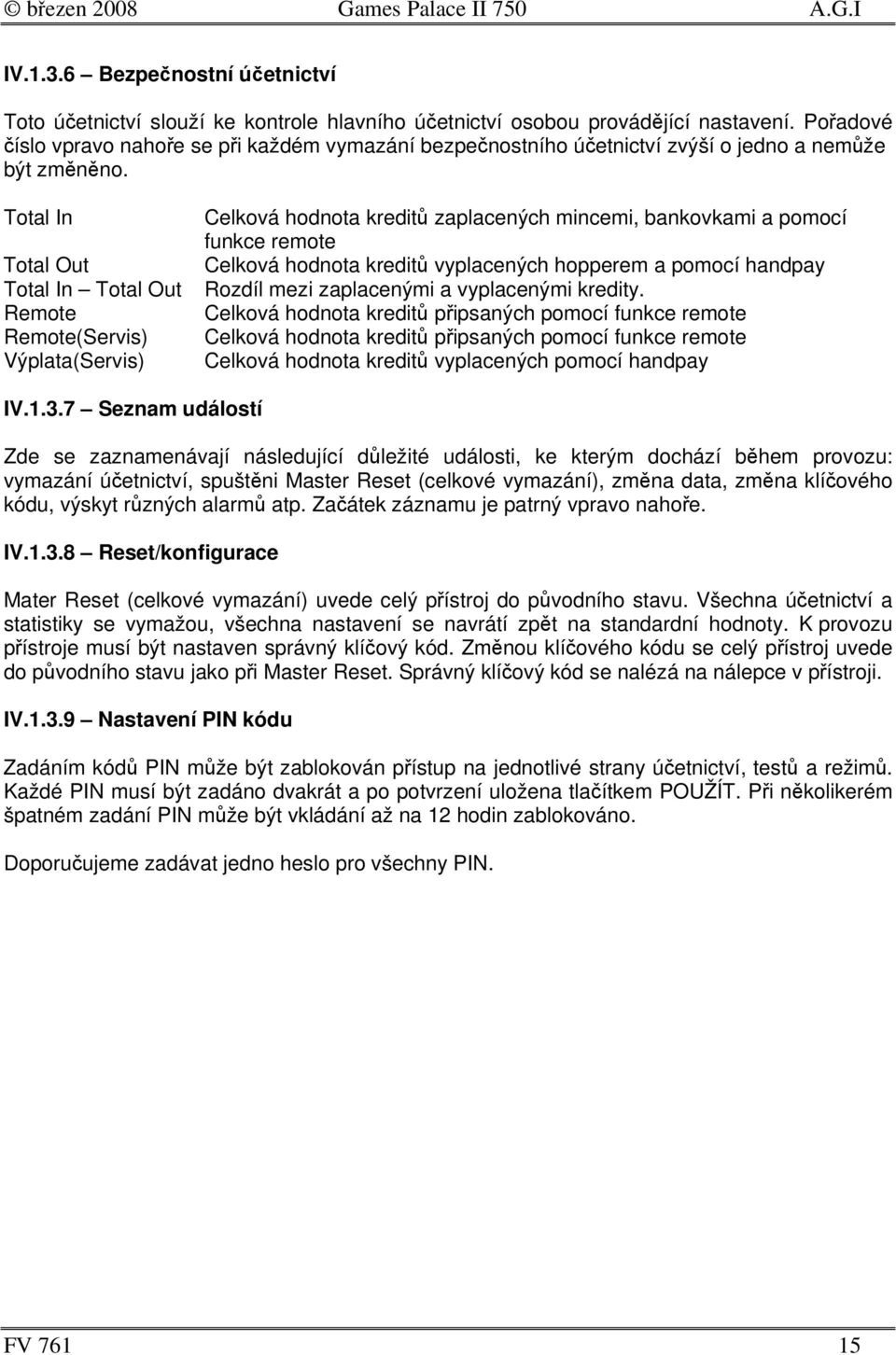

15 IV Bezpenostní úetnictví Toto úetnictví slouží ke kontrole hlavního úetnictví osobou provádjící nastavení. Poadové íslo vpravo nahoe se pi každém vymazání bezpenostního úetnictví zvýší o jedno a nemže být zmnno. Total In Celková hodnota kredit zaplacených mincemi, bankovkami a pomocí funkce remote Total Out Celková hodnota kredit vyplacených hopperem a pomocí handpay Total In Total Out Rozdíl mezi zaplacenými a vyplacenými kredity. Remote Celková hodnota kredit pipsaných pomocí funkce remote Remote(Servis) Celková hodnota kredit pipsaných pomocí funkce remote Výplata(Servis) Celková hodnota kredit vyplacených pomocí handpay IV Seznam událostí Zde se zaznamenávají následující dležité události, ke kterým dochází bhem provozu: vymazání úetnictví, spuštni Master Reset (celkové vymazání), zmna data, zmna klíového kódu, výskyt rzných alarm atp. Zaátek záznamu je patrný vpravo nahoe. IV Reset/konfigurace Mater Reset (celkové vymazání) uvede celý pístroj do pvodního stavu. Všechna úetnictví a statistiky se vymažou, všechna nastavení se navrátí zpt na standardní hodnoty. K provozu pístroje musí být nastaven správný klíový kód. Zmnou klíového kódu se celý pístroj uvede do pvodního stavu jako pi Master Reset. Správný klíový kód se nalézá na nálepce v pístroji. IV Nastavení PIN kódu Zadáním kód PIN mže být zablokován pístup na jednotlivé strany úetnictví, test a režim. Každé PIN musí být zadáno dvakrát a po potvrzení uložena tlaítkem POUŽÍT. Pi nkolikerém špatném zadání PIN mže být vkládání až na 12 hodin zablokováno. Doporuujeme zadávat jedno heslo pro všechny PIN. FV

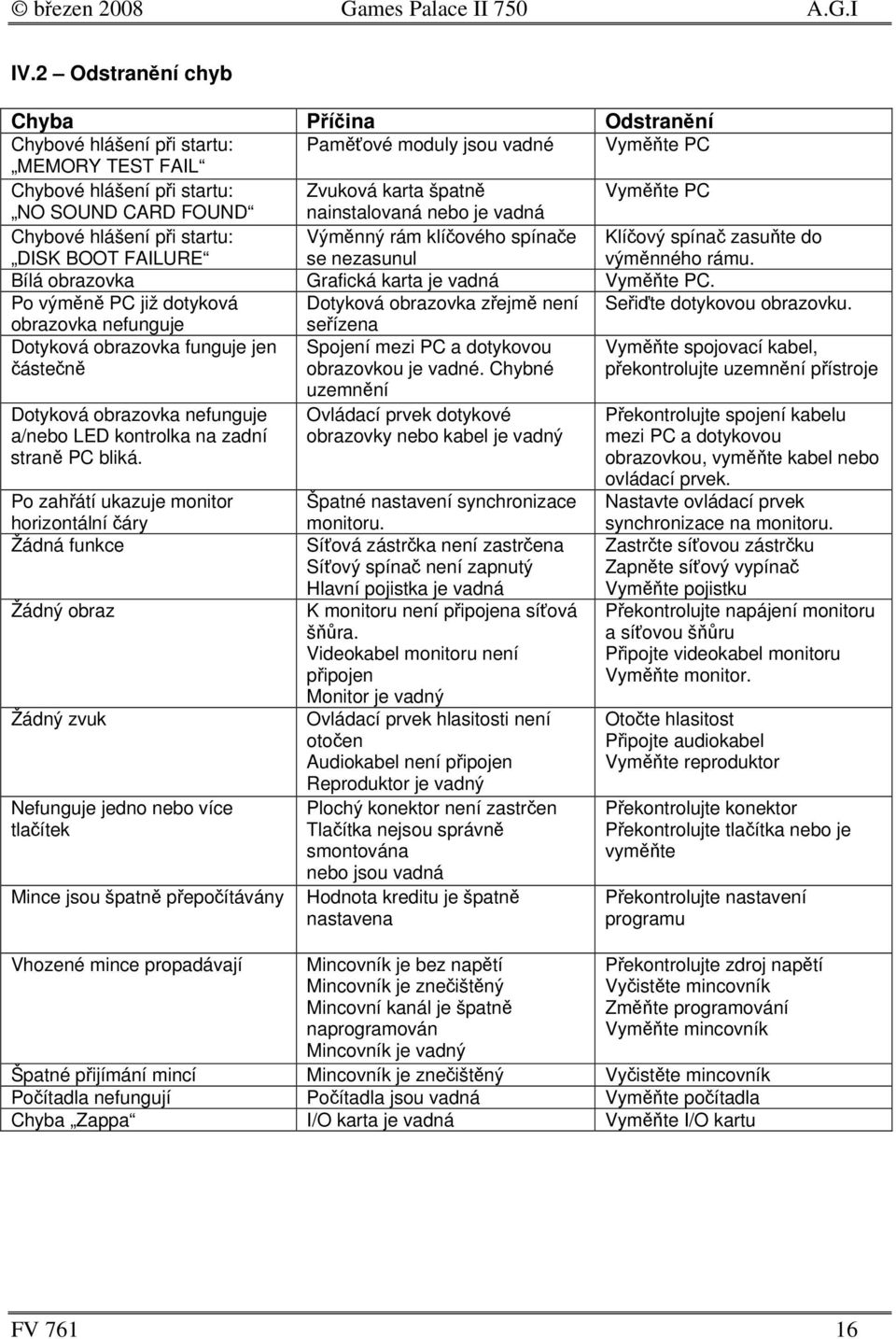

16 IV.2 Odstranní chyb Chyba Píina Odstranní Chybové hlášení pi startu: Pamové moduly jsou vadné Vymte PC MEMORY TEST FAIL Chybové hlášení pi startu: Zvuková karta špatn Vymte PC NO SOUND CARD FOUND nainstalovaná nebo je vadná Chybové hlášení pi startu: DISK BOOT FAILURE Výmnný rám klíového spínae se nezasunul Klíový spína zasute do výmnného rámu. Bílá obrazovka Grafická karta je vadná Vymte PC. Po výmn PC již dotyková Dotyková obrazovka zejm není Seite dotykovou obrazovku. obrazovka nefunguje seízena Dotyková obrazovka funguje jen ásten Spojení mezi PC a dotykovou obrazovkou je vadné. Chybné uzemnní Vymte spojovací kabel, pekontrolujte uzemnní pístroje Dotyková obrazovka nefunguje a/nebo LED kontrolka na zadní stran PC bliká. Po zahátí ukazuje monitor horizontální áry Žádná funkce Žádný obraz Žádný zvuk Nefunguje jedno nebo více tlaítek Ovládací prvek dotykové obrazovky nebo kabel je vadný Špatné nastavení synchronizace monitoru. Síová zástrka není zastrena Síový spína není zapnutý Hlavní pojistka je vadná K monitoru není pipojena síová šra. Videokabel monitoru není pipojen Monitor je vadný Ovládací prvek hlasitosti není otoen Audiokabel není pipojen Reproduktor je vadný Plochý konektor není zastren Tlaítka nejsou správn smontována nebo jsou vadná Mince jsou špatn pepoítávány Hodnota kreditu je špatn nastavena Vhozené mince propadávají Mincovník je bez naptí Mincovník je zneištný Mincovní kanál je špatn naprogramován Mincovník je vadný Pekontrolujte spojení kabelu mezi PC a dotykovou obrazovkou, vymte kabel nebo ovládací prvek. Nastavte ovládací prvek synchronizace na monitoru. Zastrte síovou zástrku Zapnte síový vypína Vymte pojistku Pekontrolujte napájení monitoru a síovou šru Pipojte videokabel monitoru Vymte monitor. Otote hlasitost Pipojte audiokabel Vymte reproduktor Pekontrolujte konektor Pekontrolujte tlaítka nebo je vymte Pekontrolujte nastavení programu Pekontrolujte zdroj naptí Vyistte mincovník Zmte programování Vymte mincovník Špatné pijímání mincí Mincovník je zneištný Vyistte mincovník Poítadla nefungují Poítadla jsou vadná Vymte poítadla Chyba Zappa I/O karta je vadná Vymte I/O kartu FV

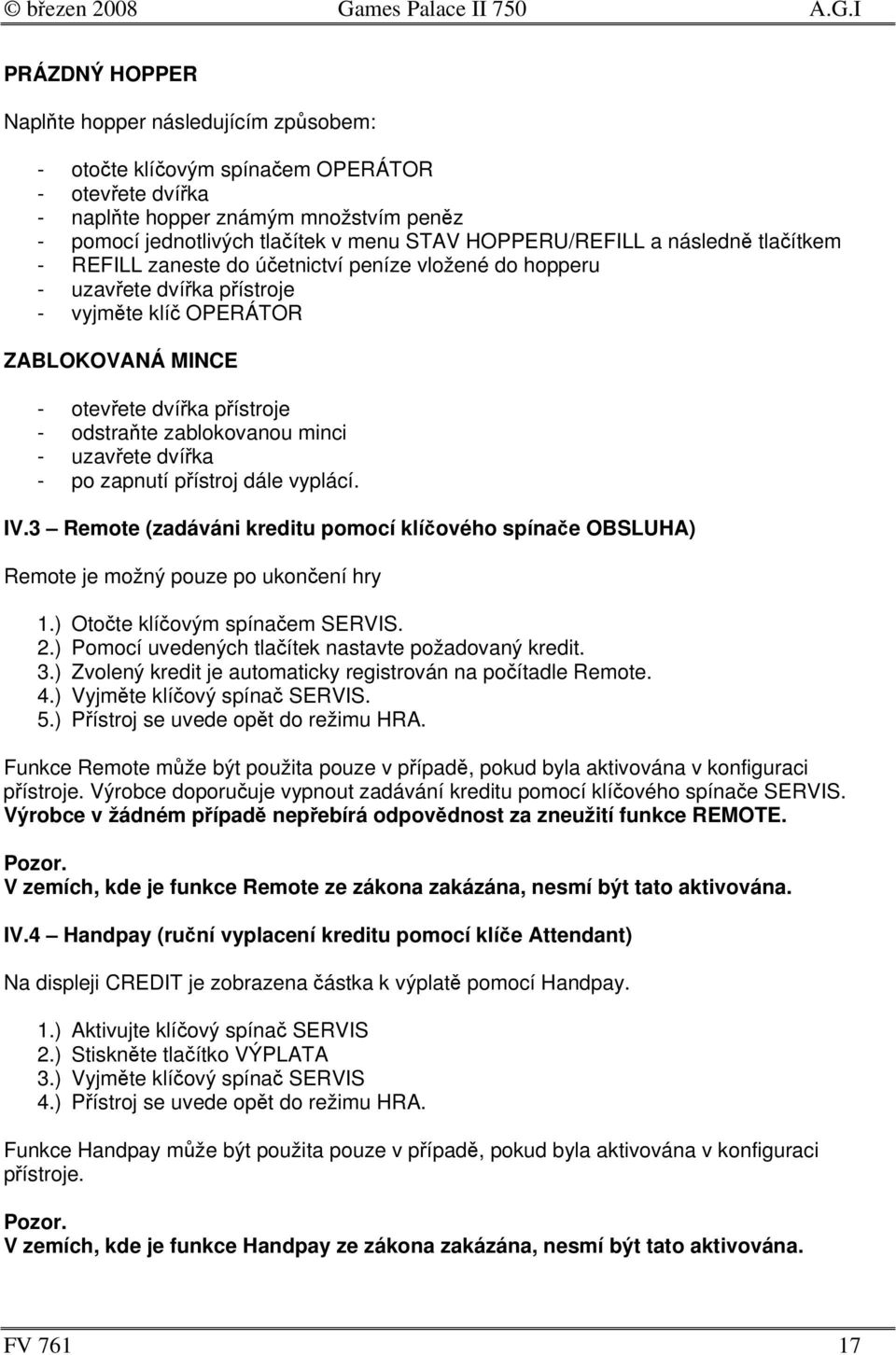

17 PRÁZDNÝ HOPPER Naplte hopper následujícím zpsobem: - otote klíovým spínaem OPERÁTOR - otevete dvíka - naplte hopper známým množstvím penz - pomocí jednotlivých tlaítek v menu STAV HOPPERU/REFILL a následn tlaítkem - REFILL zaneste do úetnictví peníze vložené do hopperu - uzavete dvíka pístroje - vyjmte klí OPERÁTOR ZABLOKOVANÁ MINCE - otevete dvíka pístroje - odstrate zablokovanou minci - uzavete dvíka - po zapnutí pístroj dále vyplácí. IV.3 Remote (zadáváni kreditu pomocí klíového spínae OBSLUHA) Remote je možný pouze po ukonení hry 1.) Otote klíovým spínaem SERVIS. 2.) Pomocí uvedených tlaítek nastavte požadovaný kredit. 3.) Zvolený kredit je automaticky registrován na poítadle Remote. 4.) Vyjmte klíový spína SERVIS. 5.) Pístroj se uvede opt do režimu HRA. Funkce Remote mže být použita pouze v pípad, pokud byla aktivována v konfiguraci pístroje. Výrobce doporuuje vypnout zadávání kreditu pomocí klíového spínae SERVIS. Výrobce v žádném pípad nepebírá odpovdnost za zneužití funkce REMOTE. Pozor. V zemích, kde je funkce Remote ze zákona zakázána, nesmí být tato aktivována. IV.4 Handpay (runí vyplacení kreditu pomocí klíe Attendant) Na displeji CREDIT je zobrazena ástka k výplat pomocí Handpay. 1.) Aktivujte klíový spína SERVIS 2.) Stisknte tlaítko VÝPLATA 3.) Vyjmte klíový spína SERVIS 4.) Pístroj se uvede opt do režimu HRA. Funkce Handpay mže být použita pouze v pípad, pokud byla aktivována v konfiguraci pístroje. Pozor. V zemích, kde je funkce Handpay ze zákona zakázána, nesmí být tato aktivována. FV

18 Kapitola V Hardware V.1 Akceptor bankovek V.1.1 Umístní v pístroji Umístní akceptoru bankovek v pístroji je patrné z obrázku I-2. V.1.2 Funkce Typ: EBA 11 SD2 Akceptor bankovek je pevn naprogramován na pijímání eských bankovek v hodnot 100, 200, 500 a 1000 K, což odpovídá vkladu 100, 200, 500 a 1000 kredit. V.1.3 Odstranní závad 1.) Odpojte pístroj od napájení a otevete dolní dvíka pístroje, ve kterém je akceptor umístn patrné z obrázku I-2. 2.) Zkontrolujte správnou polohu akceptoru bankovek v držáku. 3.) Zkontrolujte pipojení propojovacích kabel akceptoru bankovek 4.) Pekontrolujte istotu vstupních díl akceptoru bankovek V.1.4 Odstranní uvázlé bankovky 1.) Sejmte pool back 2.) Uvolnte 4 šrouby na bocích akceptoru 3.) Vyjmte horní ást akceptoru 4.) Vyjmte uvázlou bankovku a opatrn vyistte. Vysvtlivky: Obr. V-I A transportní jednotka B kryt transportní jednotky C vstup pro bankovky FV

19 Obr. V-2: Zpsoby odstranní uvázlých bankovek FV
