Power Games UŽIVATELSKÁ PŘÍRUČKA FV-637

Transkript

1 Power Games FV-637 UŽIVATELSKÁ PŘÍRUČKA Všechny technické údaje v této příručce uvedené byly firmou Austrian Gaming Industries vypracovány popř. sestaveny s největší pečlivostí a s využitím účinných kontrolních opatření. Přesto nelze zcela vyloučit věcné omyly a nedostatky v textu příručky. Firma Austrian Gaming Industries proto nemůže převzít záruku za právní odpovědnost nebo za následky vyplývající z chybných údajů v textu této příručky. Za upozornění na případné nedostatky v textu příručky bude výrobce vděčný. V tomto případě se prosím obraťte na technický servis, našeho reprezentanta v České republice, firmu European Data Project, tel.: , fax: , hotline@edpsro.cz. Názvy výrobků použité v této uživatelské příručce mohou být registrované obchodní značky a/nebo obchodní značky příslušných podniků. Všechna práva vyhrazena. Tato uživatelská příručka ani žádná její část nesmí bez písemného souhlasu firmy Austrian Gaming Industries být jakýmkoliv způsobem reprodukována, zpracovávána či rozmnožována (tisk, fotokopie, nebo jinak nebo rozšiřována za použití elektronických systémů. Přístroj popisovaný touto příručkou je pro český trh vyráběn firmou European Data Project s.r.o., Komořany 146, Rousínov, Česká republika, tel.: , fax V případě jakýchkoliv problémů technického rázu obraťte se prosím na naše servisní oddělení tel.: , fax: , hotline@edpsro.cz. Copyright NOVOMATIC GROUP OF COMPANIES Wiener Strasse 158, 2352 Gumpoldskirchen, Austria, Europe. Tel.: , Fax:

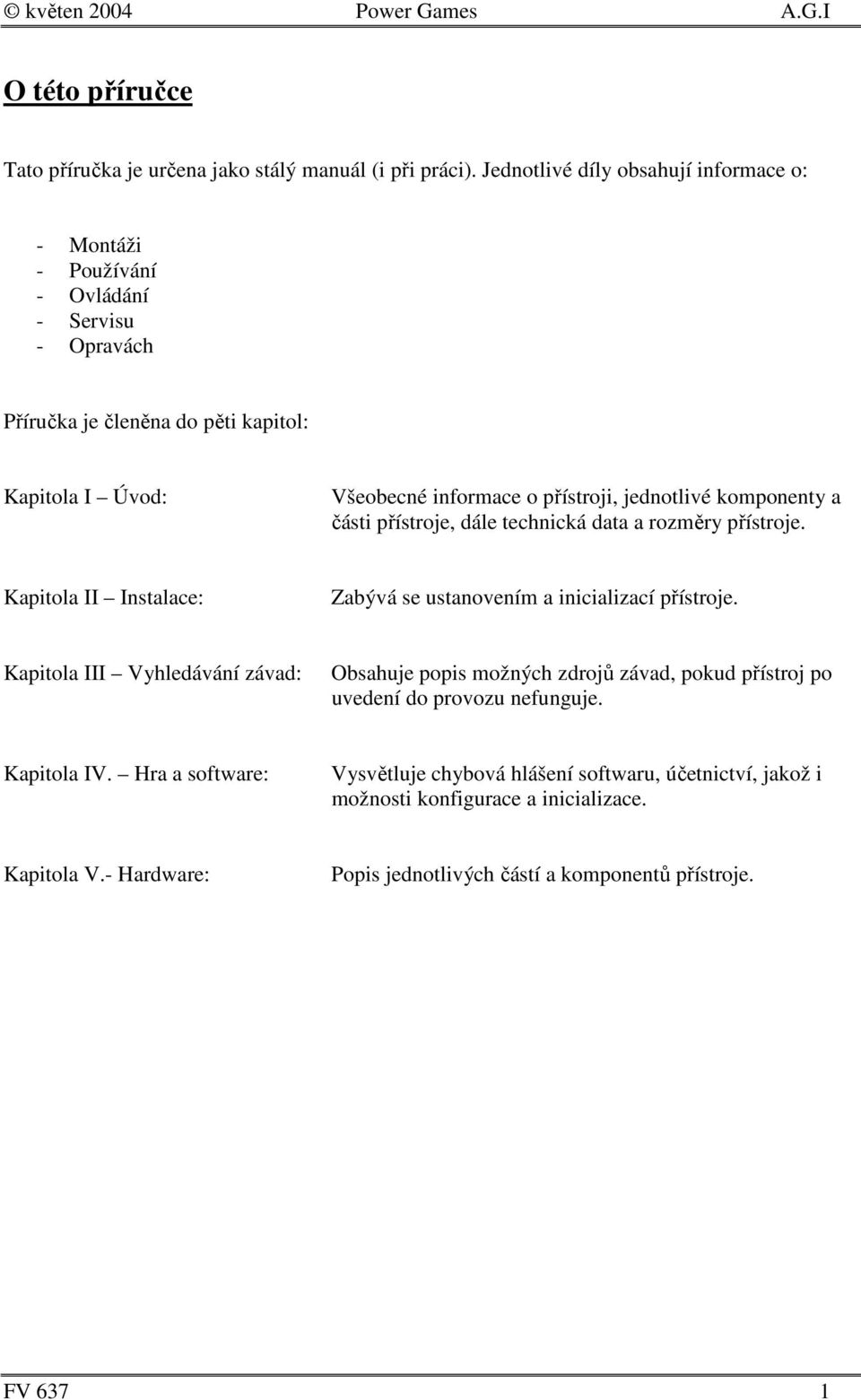

2 O této příručce Tato příručka je určena jako stálý manuál (i při práci). Jednotlivé díly obsahují informace o: - Montáži - Používání - Ovládání - Servisu - Opravách Příručka je členěna do pěti kapitol: Kapitola I Úvod: Všeobecné informace o přístroji, jednotlivé komponenty a části přístroje, dále technická data a rozměry přístroje. Kapitola II Instalace: Zabývá se ustanovením a inicializací přístroje. Kapitola III Vyhledávání závad: Obsahuje popis možných zdrojů závad, pokud přístroj po uvedení do provozu nefunguje. Kapitola IV. Hra a software: Vysvětluje chybová hlášení softwaru, účetnictví, jakož i možnosti konfigurace a inicializace. Kapitola V.- Hardware: Popis jednotlivých částí a komponentů přístroje. FV 637 1

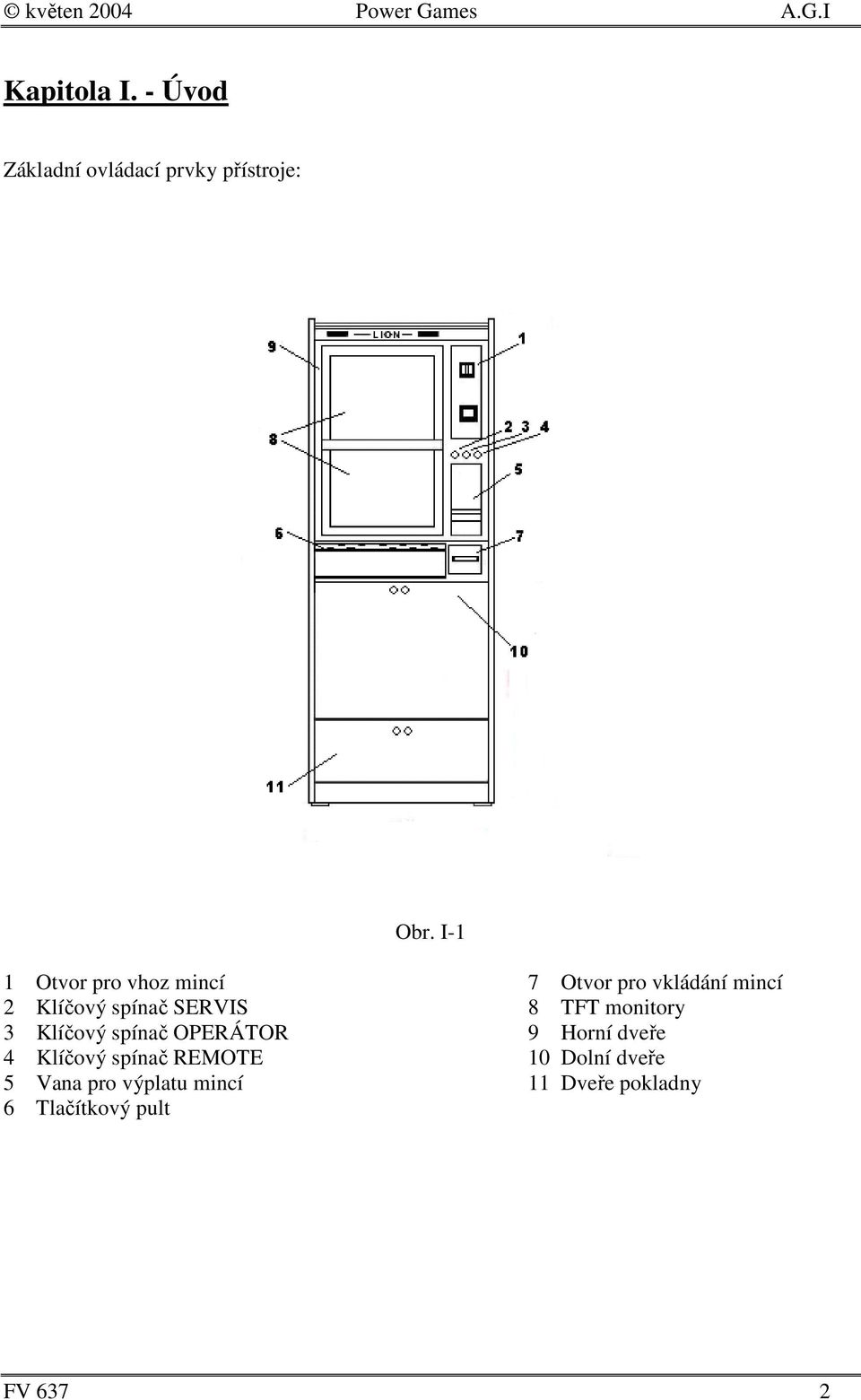

3 Kapitola I. - Úvod Základní ovládací prvky přístroje: Obr. I-1 1 Otvor pro vhoz mincí 7 Otvor pro vkládání mincí 2 Klíčový spínač SERVIS 8 TFT monitory 3 Klíčový spínač OPERÁTOR 9 Horní dveře 4 Klíčový spínač REMOTE 10 Dolní dveře 5 Vana pro výplatu mincí 11 Dveře pokladny 6 Tlačítkový pult FV 637 2

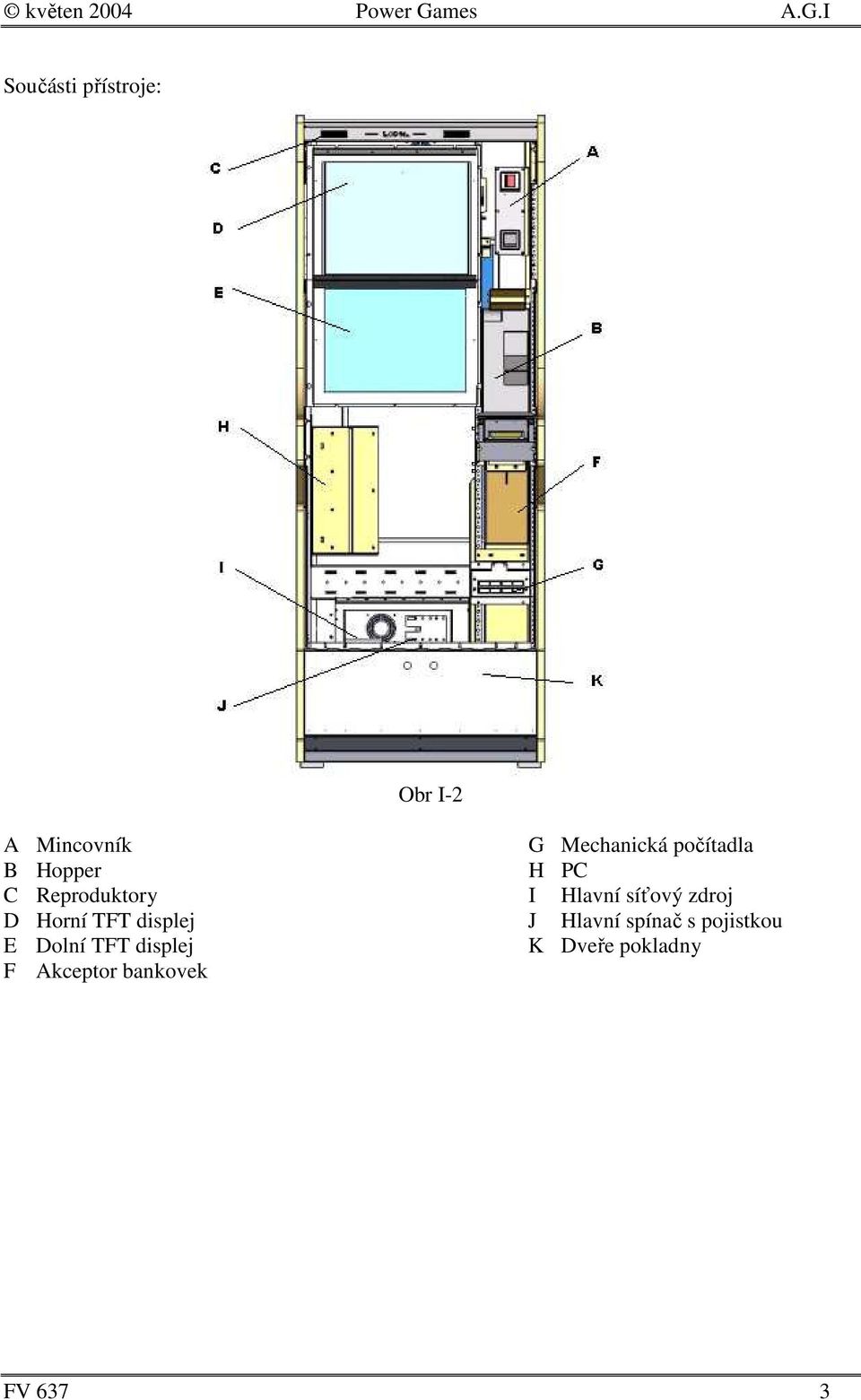

4 Součásti přístroje: Obr I-2 A Mincovník G Mechanická počítadla B Hopper H PC C Reproduktory I Hlavní síťový zdroj D Horní TFT displej J Hlavní spínač s pojistkou E Dolní TFT displej K Dveře pokladny F Akceptor bankovek FV 637 3

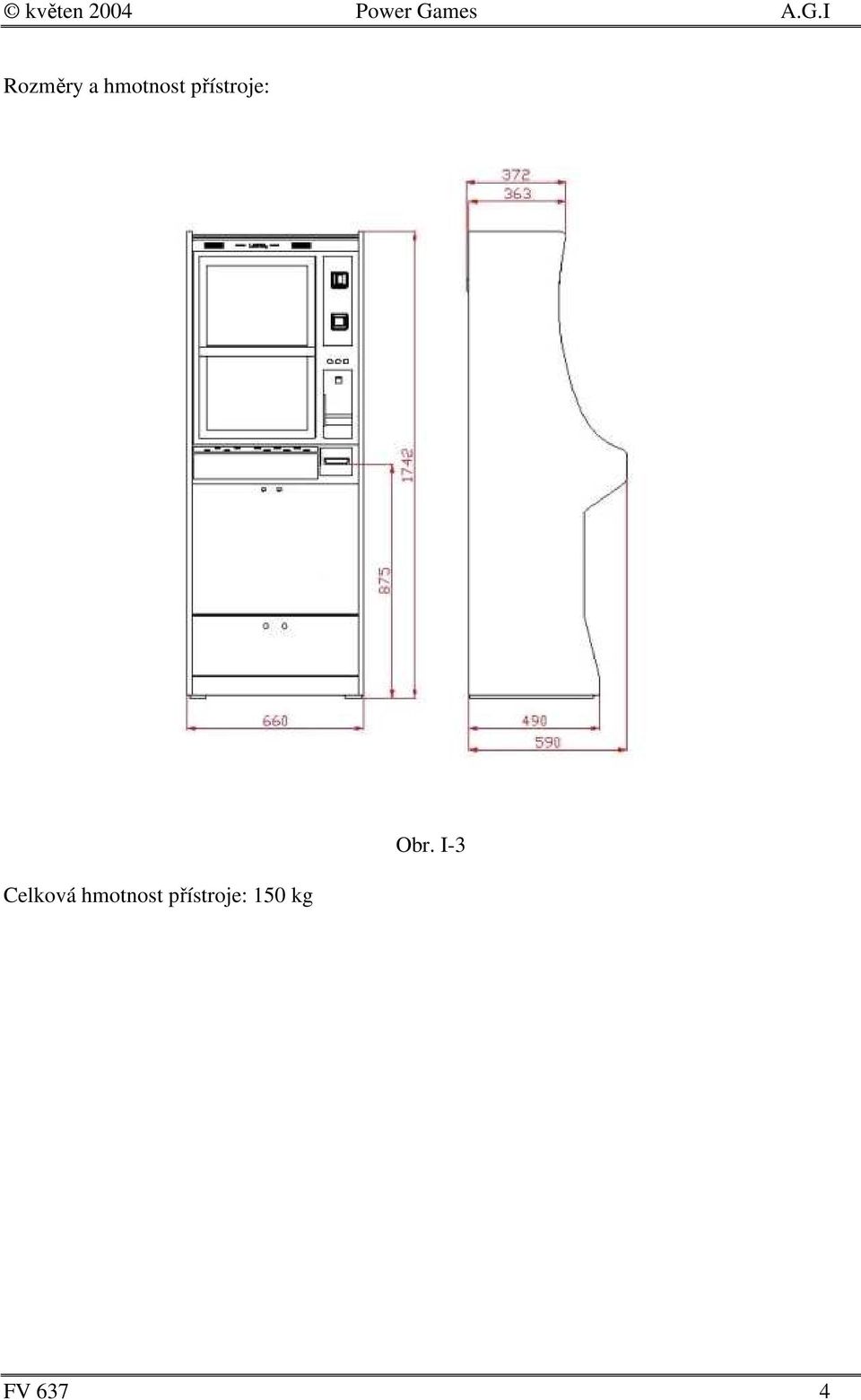

5 Rozměry a hmotnost přístroje: Celková hmotnost přístroje: 150 kg Obr. I-3 FV 637 4

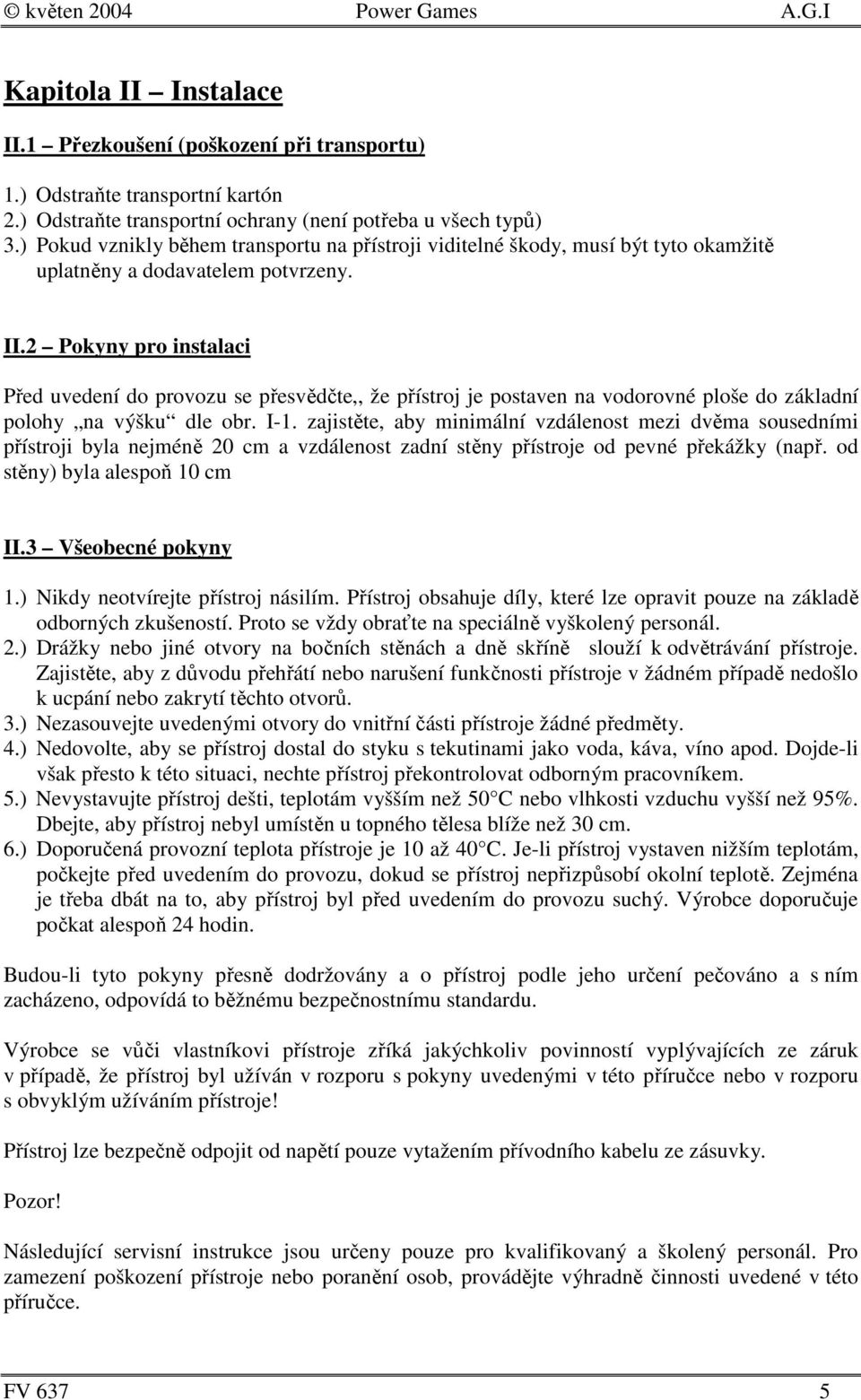

6 Kapitola II Instalace II.1 Přezkoušení (poškození při transportu) 1.) Odstraňte transportní kartón 2.) Odstraňte transportní ochrany (není potřeba u všech typů) 3.) Pokud vznikly během transportu na přístroji viditelné škody, musí být tyto okamžitě uplatněny a dodavatelem potvrzeny. II.2 Pokyny pro instalaci Před uvedení do provozu se přesvědčte,, že přístroj je postaven na vodorovné ploše do základní polohy na výšku dle obr. I-1. zajistěte, aby minimální vzdálenost mezi dvěma sousedními přístroji byla nejméně 20 cm a vzdálenost zadní stěny přístroje od pevné překážky (např. od stěny) byla alespoň 10 cm II.3 Všeobecné pokyny 1.) Nikdy neotvírejte přístroj násilím. Přístroj obsahuje díly, které lze opravit pouze na základě odborných zkušeností. Proto se vždy obraťte na speciálně vyškolený personál. 2.) Drážky nebo jiné otvory na bočních stěnách a dně skříně slouží k odvětrávání přístroje. Zajistěte, aby z důvodu přehřátí nebo narušení funkčnosti přístroje v žádném případě nedošlo k ucpání nebo zakrytí těchto otvorů. 3.) Nezasouvejte uvedenými otvory do vnitřní části přístroje žádné předměty. 4.) Nedovolte, aby se přístroj dostal do styku s tekutinami jako voda, káva, víno apod. Dojde-li však přesto k této situaci, nechte přístroj překontrolovat odborným pracovníkem. 5.) Nevystavujte přístroj dešti, teplotám vyšším než 50 C nebo vlhkosti vzduchu vyšší než 95%. Dbejte, aby přístroj nebyl umístěn u topného tělesa blíže než 30 cm. 6.) Doporučená provozní teplota přístroje je 10 až 40 C. Je-li přístroj vystaven nižším teplotám, počkejte před uvedením do provozu, dokud se přístroj nepřizpůsobí okolní teplotě. Zejména je třeba dbát na to, aby přístroj byl před uvedením do provozu suchý. Výrobce doporučuje počkat alespoň 24 hodin. Budou-li tyto pokyny přesně dodržovány a o přístroj podle jeho určení pečováno a s ním zacházeno, odpovídá to běžnému bezpečnostnímu standardu. Výrobce se vůči vlastníkovi přístroje zříká jakýchkoliv povinností vyplývajících ze záruk v případě, že přístroj byl užíván v rozporu s pokyny uvedenými v této příručce nebo v rozporu s obvyklým užíváním přístroje! Přístroj lze bezpečně odpojit od napětí pouze vytažením přívodního kabelu ze zásuvky. Pozor! Následující servisní instrukce jsou určeny pouze pro kvalifikovaný a školený personál. Pro zamezení poškození přístroje nebo poranění osob, provádějte výhradně činnosti uvedené v této příručce. FV 637 5

7 II.4 Uvedení do provozu 1.) Před zapnutím přístroje zkontrolujte napětí sítě. Přístroj je určen pro střídavé napětí ~230 V± 10%. Ujistěte se, že provozní napětí sítě souhlasí s údaji uvedenými na přístroji. 2.) Přístroj je vybaven zemnící svorkou. Ujistěte se proto, zda i vaše elektrická síť je touto zemnící svorkou vybavena. 3.) Síťovou zástrčku zasuňte do zásuvky ~220 V 50 Hz a otevřete spodní přední dveře a zapněte síťový spínač. 4.) Naplňte hopper a zaneste sumu naplněnou do hopperu do účetnictví přístroje (viz str. 16). 5.) Uzavřete dvířka přístroje. 6.) Po krátkém automatickém testování je přístroj připraven k provozu. 7.) Připište žádaný kredit a nastartujte zvolenou hru. FV 637 6

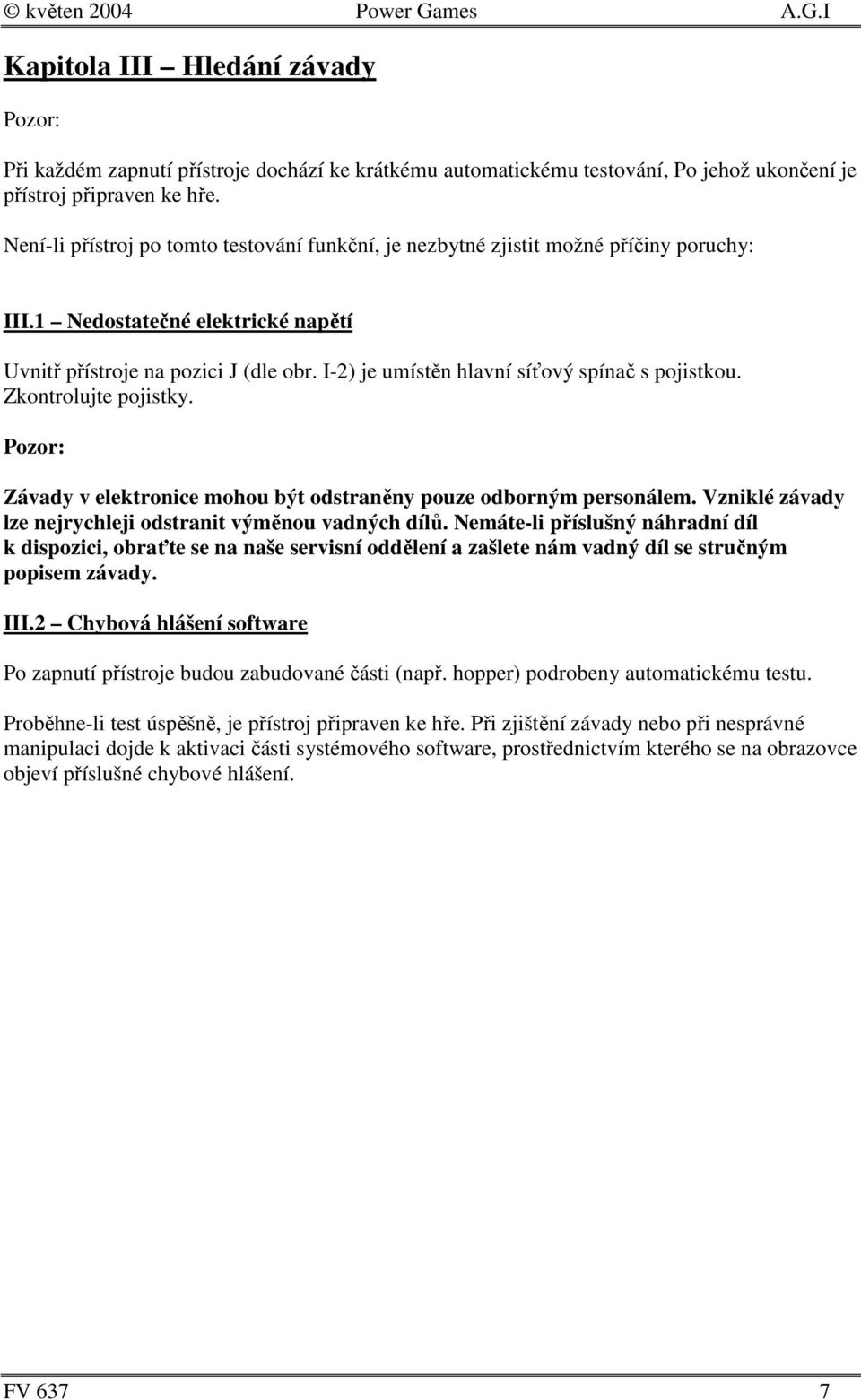

8 Kapitola III Hledání závady Pozor: Při každém zapnutí přístroje dochází ke krátkému automatickému testování, Po jehož ukončení je přístroj připraven ke hře. Není-li přístroj po tomto testování funkční, je nezbytné zjistit možné příčiny poruchy: III.1 Nedostatečné elektrické napětí Uvnitř přístroje na pozici J (dle obr. I-2) je umístěn hlavní síťový spínač s pojistkou. Zkontrolujte pojistky. Pozor: Závady v elektronice mohou být odstraněny pouze odborným personálem. Vzniklé závady lze nejrychleji odstranit výměnou vadných dílů. Nemáte-li příslušný náhradní díl k dispozici, obraťte se na naše servisní oddělení a zašlete nám vadný díl se stručným popisem závady. III.2 Chybová hlášení software Po zapnutí přístroje budou zabudované části (např. hopper) podrobeny automatickému testu. Proběhne-li test úspěšně, je přístroj připraven ke hře. Při zjištění závady nebo při nesprávné manipulaci dojde k aktivaci části systémového software, prostřednictvím kterého se na obrazovce objeví příslušné chybové hlášení. FV 637 7

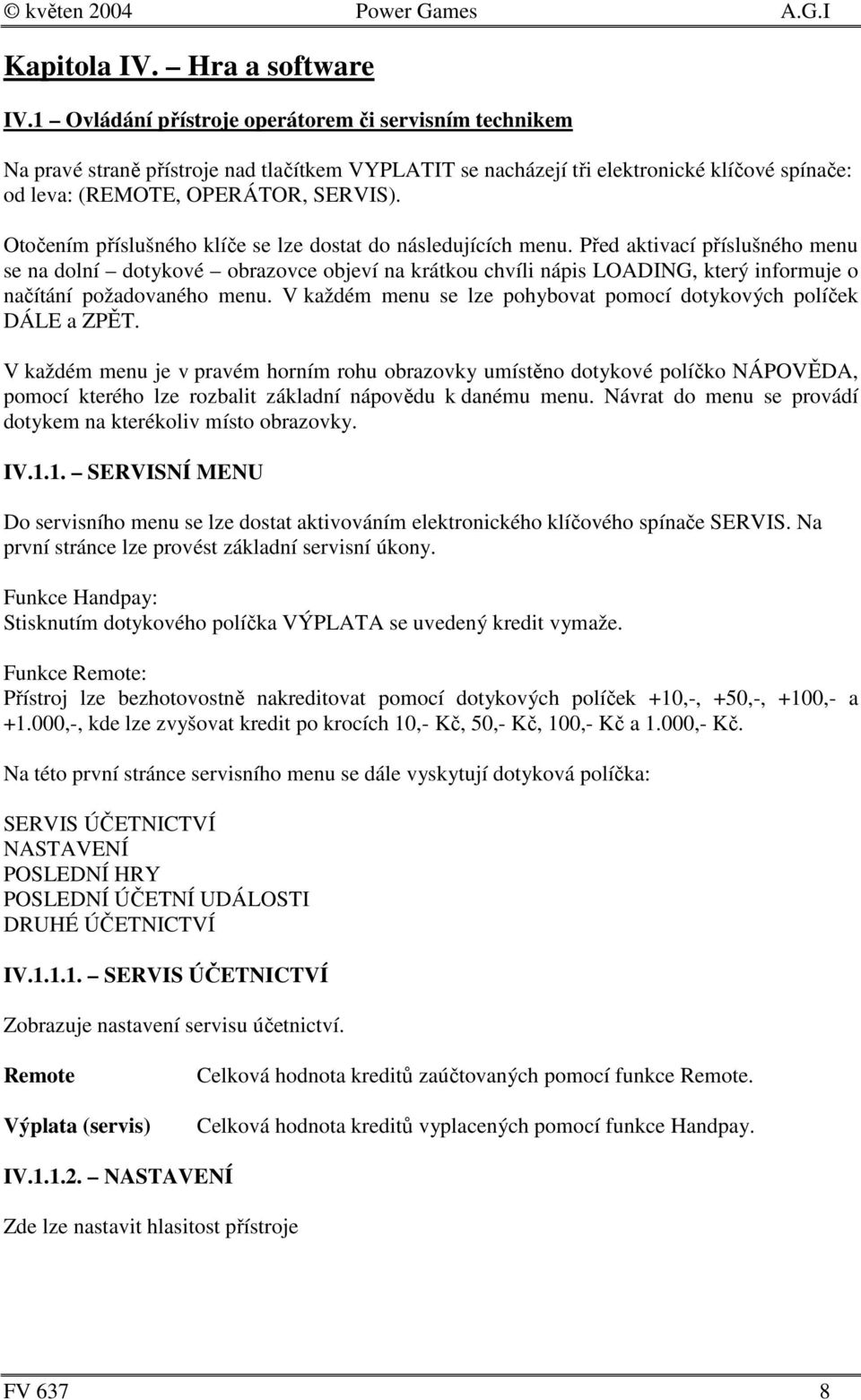

9 Kapitola IV. Hra a software IV.1 Ovládání přístroje operátorem či servisním technikem Na pravé straně přístroje nad tlačítkem VYPLATIT se nacházejí tři elektronické klíčové spínače: od leva: (REMOTE, OPERÁTOR, SERVIS). Otočením příslušného klíče se lze dostat do následujících menu. Před aktivací příslušného menu se na dolní dotykové obrazovce objeví na krátkou chvíli nápis LOADING, který informuje o načítání požadovaného menu. V každém menu se lze pohybovat pomocí dotykových políček DÁLE a ZPĚT. V každém menu je v pravém horním rohu obrazovky umístěno dotykové políčko NÁPOVĚDA, pomocí kterého lze rozbalit základní nápovědu k danému menu. Návrat do menu se provádí dotykem na kterékoliv místo obrazovky. IV.1.1. SERVISNÍ MENU Do servisního menu se lze dostat aktivováním elektronického klíčového spínače SERVIS. Na první stránce lze provést základní servisní úkony. Funkce Handpay: Stisknutím dotykového políčka VÝPLATA se uvedený kredit vymaže. Funkce Remote: Přístroj lze bezhotovostně nakreditovat pomocí dotykových políček +10,-, +50,-, +100,- a ,-, kde lze zvyšovat kredit po krocích 10,- Kč, 50,- Kč, 100,- Kč a 1.000,- Kč. Na této první stránce servisního menu se dále vyskytují dotyková políčka: SERVIS ÚČETNICTVÍ NASTAVENÍ POSLEDNÍ HRY POSLEDNÍ ÚČETNÍ UDÁLOSTI DRUHÉ ÚČETNICTVÍ IV SERVIS ÚČETNICTVÍ Zobrazuje nastavení servisu účetnictví. Remote Výplata (servis) Celková hodnota kreditů zaúčtovaných pomocí funkce Remote. Celková hodnota kreditů vyplacených pomocí funkce Handpay. IV NASTAVENÍ Zde lze nastavit hlasitost přístroje FV 637 8

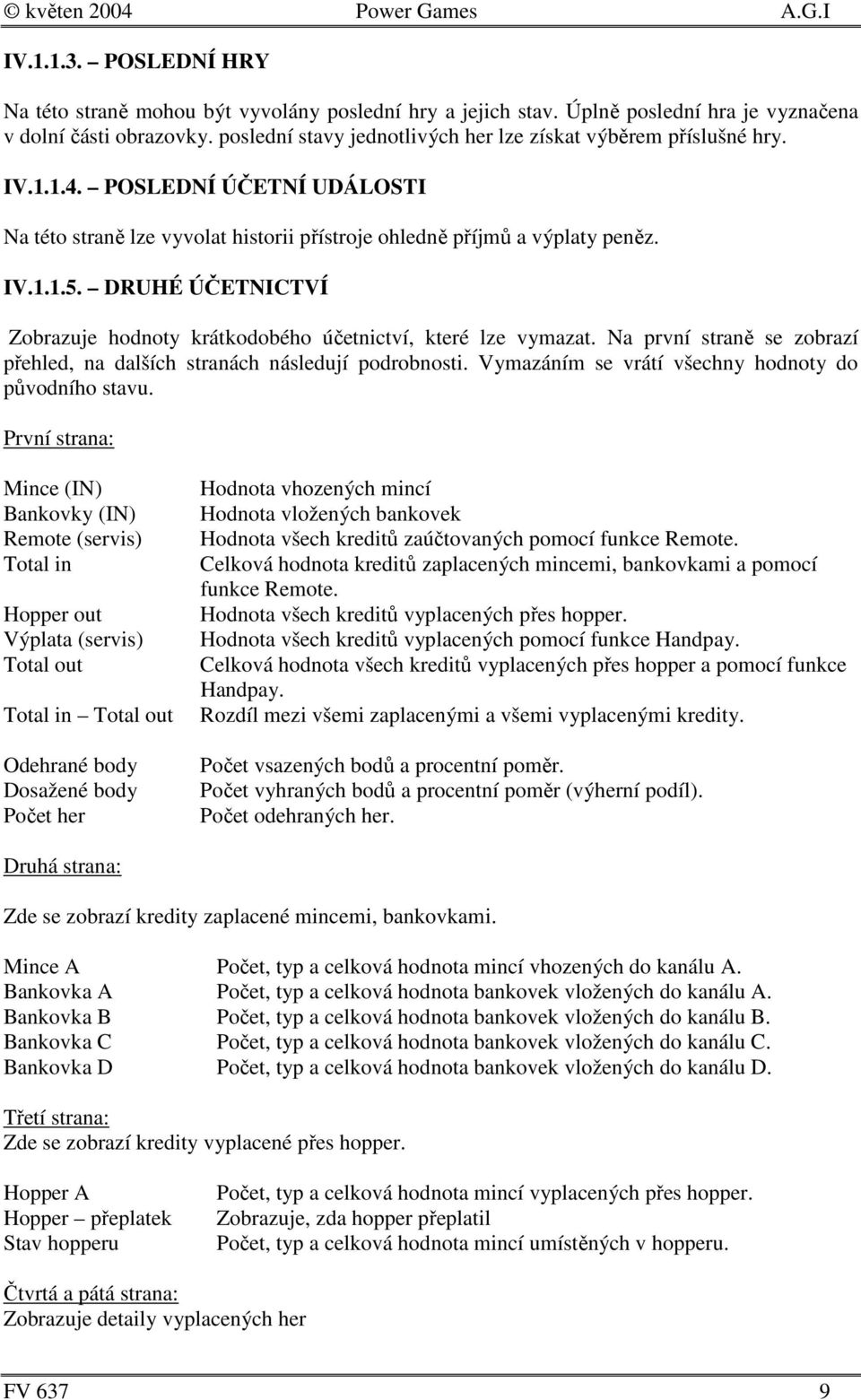

10 IV POSLEDNÍ HRY Na této straně mohou být vyvolány poslední hry a jejich stav. Úplně poslední hra je vyznačena v dolní části obrazovky. poslední stavy jednotlivých her lze získat výběrem příslušné hry. IV POSLEDNÍ ÚČETNÍ UDÁLOSTI Na této straně lze vyvolat historii přístroje ohledně příjmů a výplaty peněz. IV DRUHÉ ÚČETNICTVÍ Zobrazuje hodnoty krátkodobého účetnictví, které lze vymazat. Na první straně se zobrazí přehled, na dalších stranách následují podrobnosti. Vymazáním se vrátí všechny hodnoty do původního stavu. První strana: Mince (IN) Bankovky (IN) Remote (servis) Total in Hopper out Výplata (servis) Total out Total in Total out Odehrané body Dosažené body Počet her Hodnota vhozených mincí Hodnota vložených bankovek Hodnota všech kreditů zaúčtovaných pomocí funkce Remote. Celková hodnota kreditů zaplacených mincemi, bankovkami a pomocí funkce Remote. Hodnota všech kreditů vyplacených přes hopper. Hodnota všech kreditů vyplacených pomocí funkce Handpay. Celková hodnota všech kreditů vyplacených přes hopper a pomocí funkce Handpay. Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. Počet vsazených bodů a procentní poměr. Počet vyhraných bodů a procentní poměr (výherní podíl). Počet odehraných her. Druhá strana: Zde se zobrazí kredity zaplacené mincemi, bankovkami. Mince A Počet, typ a celková hodnota mincí vhozených do kanálu A. Bankovka A Počet, typ a celková hodnota bankovek vložených do kanálu A. Bankovka B Počet, typ a celková hodnota bankovek vložených do kanálu B. Bankovka C Počet, typ a celková hodnota bankovek vložených do kanálu C. Bankovka D Počet, typ a celková hodnota bankovek vložených do kanálu D. Třetí strana: Zde se zobrazí kredity vyplacené přes hopper. Hopper A Hopper přeplatek Stav hopperu Počet, typ a celková hodnota mincí vyplacených přes hopper. Zobrazuje, zda hopper přeplatil Počet, typ a celková hodnota mincí umístěných v hopperu. Čtvrtá a pátá strana: Zobrazuje detaily vyplacených her FV 637 9

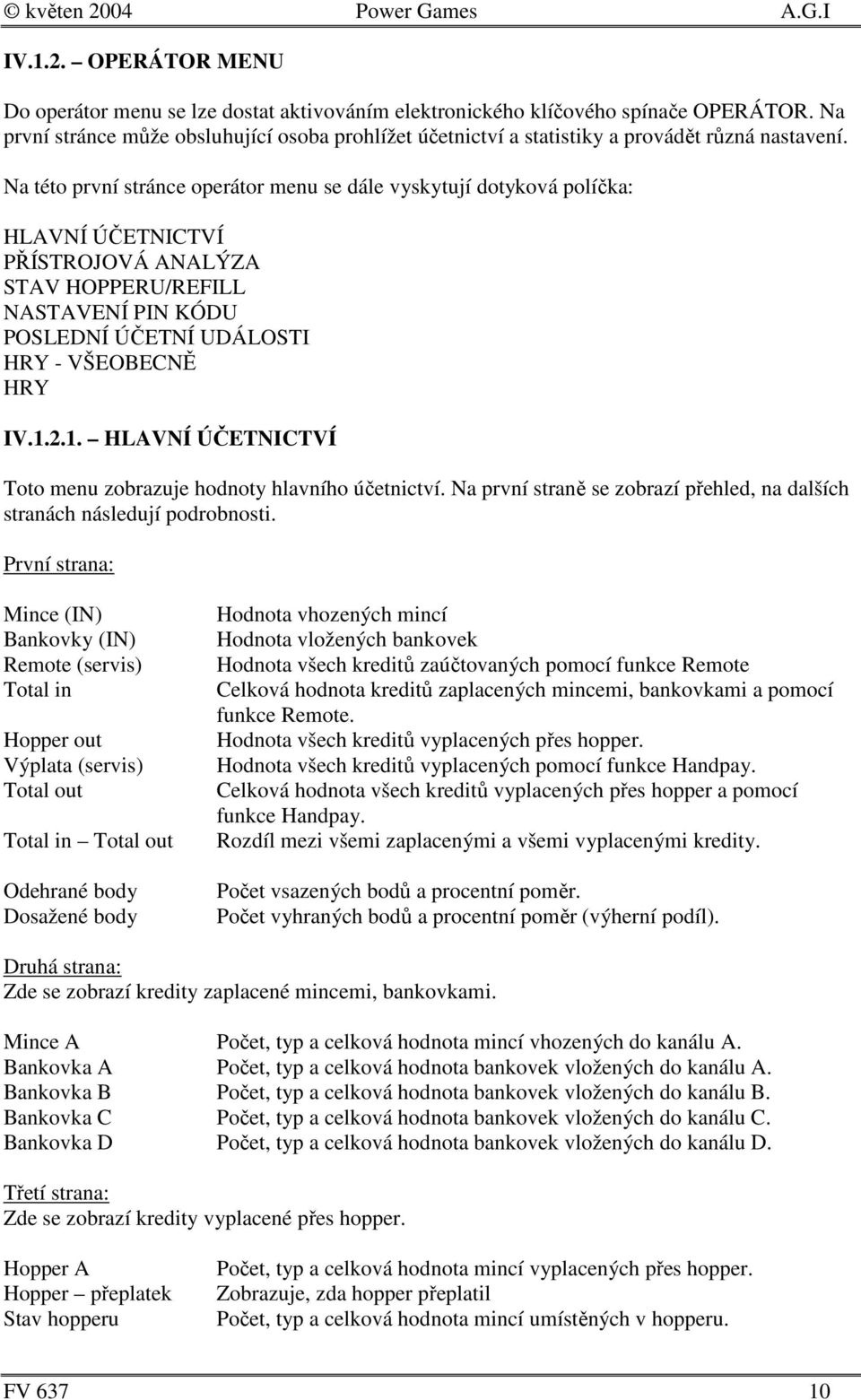

11 IV.1.2. OPERÁTOR MENU Do operátor menu se lze dostat aktivováním elektronického klíčového spínače OPERÁTOR. Na první stránce může obsluhující osoba prohlížet účetnictví a statistiky a provádět různá nastavení. Na této první stránce operátor menu se dále vyskytují dotyková políčka: HLAVNÍ ÚČETNICTVÍ PŘÍSTROJOVÁ ANALÝZA STAV HOPPERU/REFILL NASTAVENÍ PIN KÓDU POSLEDNÍ ÚČETNÍ UDÁLOSTI HRY - VŠEOBECNĚ HRY IV HLAVNÍ ÚČETNICTVÍ Toto menu zobrazuje hodnoty hlavního účetnictví. Na první straně se zobrazí přehled, na dalších stranách následují podrobnosti. První strana: Mince (IN) Bankovky (IN) Remote (servis) Total in Hopper out Výplata (servis) Total out Total in Total out Odehrané body Dosažené body Hodnota vhozených mincí Hodnota vložených bankovek Hodnota všech kreditů zaúčtovaných pomocí funkce Remote Celková hodnota kreditů zaplacených mincemi, bankovkami a pomocí funkce Remote. Hodnota všech kreditů vyplacených přes hopper. Hodnota všech kreditů vyplacených pomocí funkce Handpay. Celková hodnota všech kreditů vyplacených přes hopper a pomocí funkce Handpay. Rozdíl mezi všemi zaplacenými a všemi vyplacenými kredity. Počet vsazených bodů a procentní poměr. Počet vyhraných bodů a procentní poměr (výherní podíl). Druhá strana: Zde se zobrazí kredity zaplacené mincemi, bankovkami. Mince A Počet, typ a celková hodnota mincí vhozených do kanálu A. Bankovka A Počet, typ a celková hodnota bankovek vložených do kanálu A. Bankovka B Počet, typ a celková hodnota bankovek vložených do kanálu B. Bankovka C Počet, typ a celková hodnota bankovek vložených do kanálu C. Bankovka D Počet, typ a celková hodnota bankovek vložených do kanálu D. Třetí strana: Zde se zobrazí kredity vyplacené přes hopper. Hopper A Hopper přeplatek Stav hopperu Počet, typ a celková hodnota mincí vyplacených přes hopper. Zobrazuje, zda hopper přeplatil Počet, typ a celková hodnota mincí umístěných v hopperu. FV

12 Čtvrtá a pátá strana: Zobrazuje detaily vyplacených her IV PŘÍSTROJOVÁ ANALÝZA Toto menu zobrazuje hodnoty přístrojové analýzy. V tomto menu jsou sčítána a časově zaznamenávána zapnutí přístroje, otevírání dvířek a aktivace různých stavů. Přístroj Dvířka přístroje (otevření) Dvířka pokladny Hra Demohra Test Operátor Servis Door open Počet a celková doba zapnutí přístroje. Počet a celková doba otevření dvířek přístroje. Počet a celková doba otevření dvířek pokladny. Počet a celková doba her. Počet a celková doba aktivace demoher. Počet a celková doba režimu test. Počet a celková doba aktivování klíčového spínače operátor. Počet a celková doba aktivování klíčového spínače servis. Počet a celková doba otevřených dveří IV STAV HOPPERU/REFILL V tomto menu lze naplnit hopper. Refill Zde lze nastavit pomocí jednotlivých tlačítek počet mincí v hopperu (symbol =0 vynuluje nastavené). Stisknutím tlačítka REFILL se hodnota zavede do paměti přístroje. IV NASTAVENÍ PIN KÓDU Do tohoto menu je přístup zamezen. IV POSLEDNÍ ÚČETNÍ UDÁLOSTI Na této straně lze vyvolat historii přístroje ohledně příjmů a výplaty peněz. IV HRY-VŠEOBECNĚ Zde lze nastavit obecné podmínky pro všechny hry IV HRY V tomto menu lze aktivovat jednotlivé hry, či případně skupiny her. Lze zde zároveň upravit vzhled obrazovky s nabídkou her První strana - PŘEHLED: má dvě podstrany, které lze přepínat pomocí šipek v horní třetině obrazovky. Zde lze upravit vzhled obrazovky s nabídkou her Druhá strana - HRY NASTAVENÍ VYBRANÉ HRY: FV

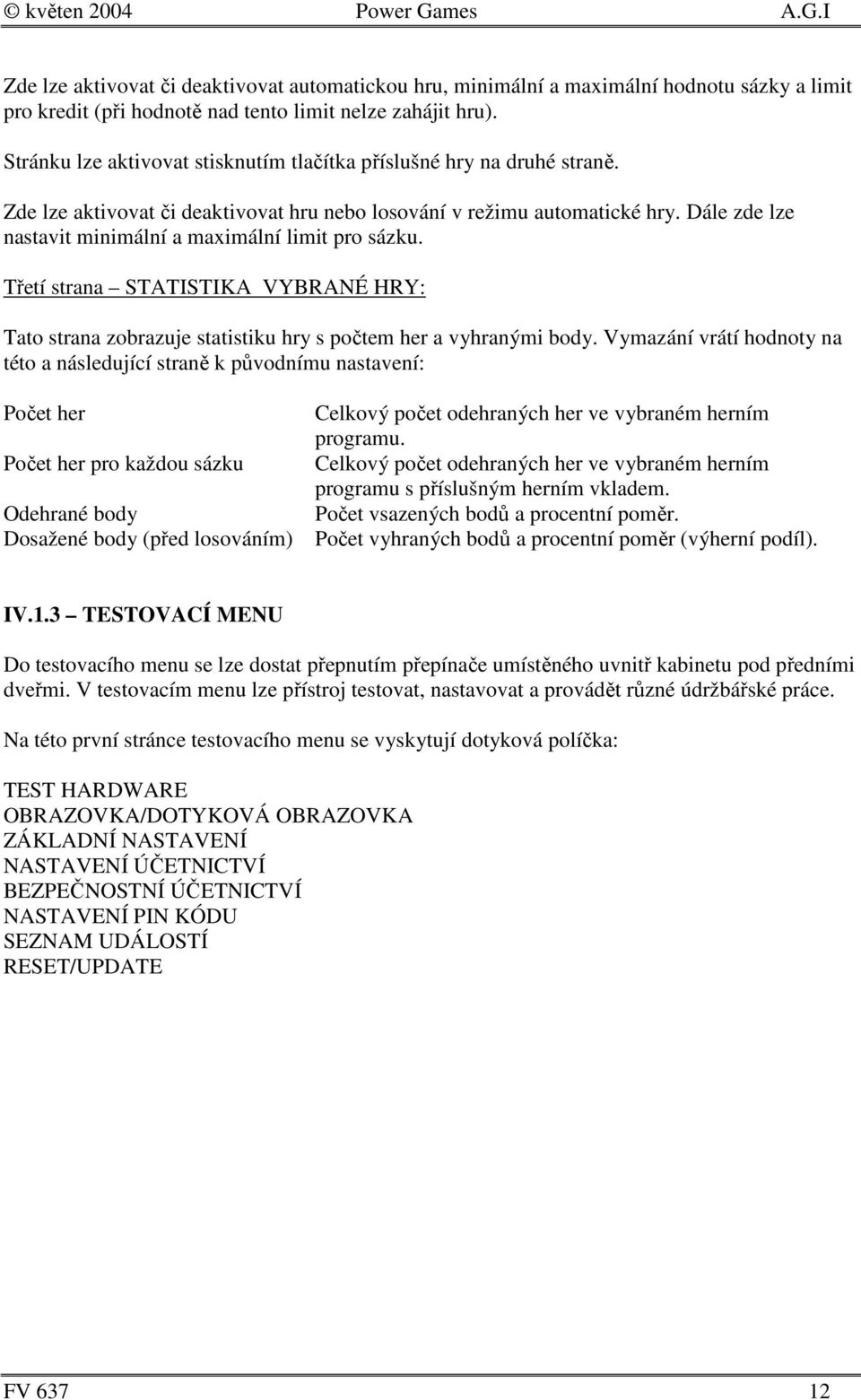

13 Zde lze aktivovat či deaktivovat automatickou hru, minimální a maximální hodnotu sázky a limit pro kredit (při hodnotě nad tento limit nelze zahájit hru). Stránku lze aktivovat stisknutím tlačítka příslušné hry na druhé straně. Zde lze aktivovat či deaktivovat hru nebo losování v režimu automatické hry. Dále zde lze nastavit minimální a maximální limit pro sázku. Třetí strana STATISTIKA VYBRANÉ HRY: Tato strana zobrazuje statistiku hry s počtem her a vyhranými body. Vymazání vrátí hodnoty na této a následující straně k původnímu nastavení: Počet her Počet her pro každou sázku Odehrané body Dosažené body (před losováním) Celkový počet odehraných her ve vybraném herním programu. Celkový počet odehraných her ve vybraném herním programu s příslušným herním vkladem. Počet vsazených bodů a procentní poměr. Počet vyhraných bodů a procentní poměr (výherní podíl). IV.1.3 TESTOVACÍ MENU Do testovacího menu se lze dostat přepnutím přepínače umístěného uvnitř kabinetu pod předními dveřmi. V testovacím menu lze přístroj testovat, nastavovat a provádět různé údržbářské práce. Na této první stránce testovacího menu se vyskytují dotyková políčka: TEST HARDWARE OBRAZOVKA/DOTYKOVÁ OBRAZOVKA ZÁKLADNÍ NASTAVENÍ NASTAVENÍ ÚČETNICTVÍ BEZPEČNOSTNÍ ÚČETNICTVÍ NASTAVENÍ PIN KÓDU SEZNAM UDÁLOSTÍ RESET/UPDATE FV

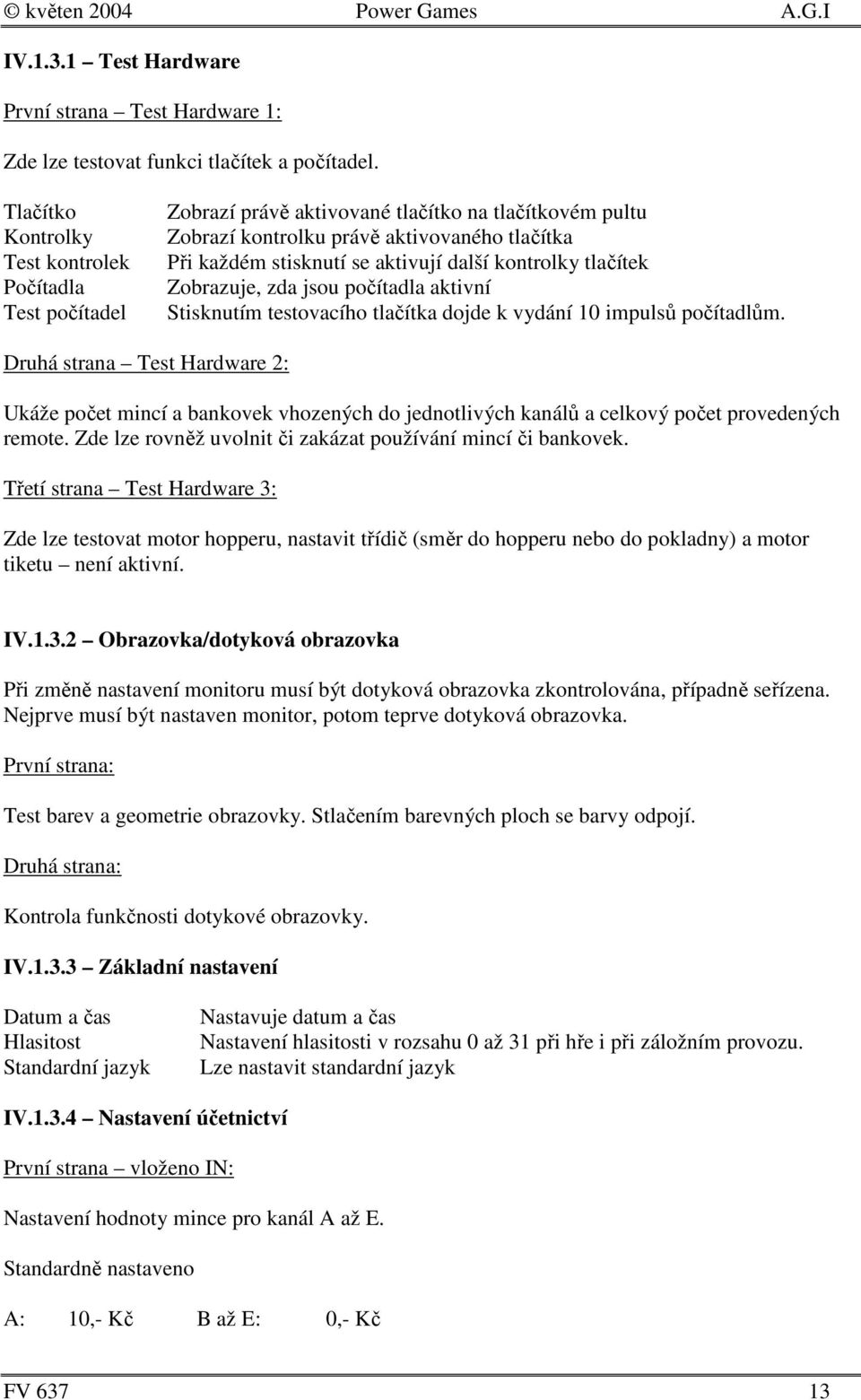

14 IV Test Hardware První strana Test Hardware 1: Zde lze testovat funkci tlačítek a počítadel. Tlačítko Kontrolky Test kontrolek Počítadla Test počítadel Zobrazí právě aktivované tlačítko na tlačítkovém pultu Zobrazí kontrolku právě aktivovaného tlačítka Při každém stisknutí se aktivují další kontrolky tlačítek Zobrazuje, zda jsou počítadla aktivní Stisknutím testovacího tlačítka dojde k vydání 10 impulsů počítadlům. Druhá strana Test Hardware 2: Ukáže počet mincí a bankovek vhozených do jednotlivých kanálů a celkový počet provedených remote. Zde lze rovněž uvolnit či zakázat používání mincí či bankovek. Třetí strana Test Hardware 3: Zde lze testovat motor hopperu, nastavit třídič (směr do hopperu nebo do pokladny) a motor tiketu není aktivní. IV Obrazovka/dotyková obrazovka Při změně nastavení monitoru musí být dotyková obrazovka zkontrolována, případně seřízena. Nejprve musí být nastaven monitor, potom teprve dotyková obrazovka. První strana: Test barev a geometrie obrazovky. Stlačením barevných ploch se barvy odpojí. Druhá strana: Kontrola funkčnosti dotykové obrazovky. IV Základní nastavení Datum a čas Hlasitost Standardní jazyk Nastavuje datum a čas Nastavení hlasitosti v rozsahu 0 až 31 při hře i při záložním provozu. Lze nastavit standardní jazyk IV Nastavení účetnictví První strana vloženo IN: Nastavení hodnoty mince pro kanál A až E. Standardně nastaveno A: 10,- Kč B až E: 0,- Kč FV

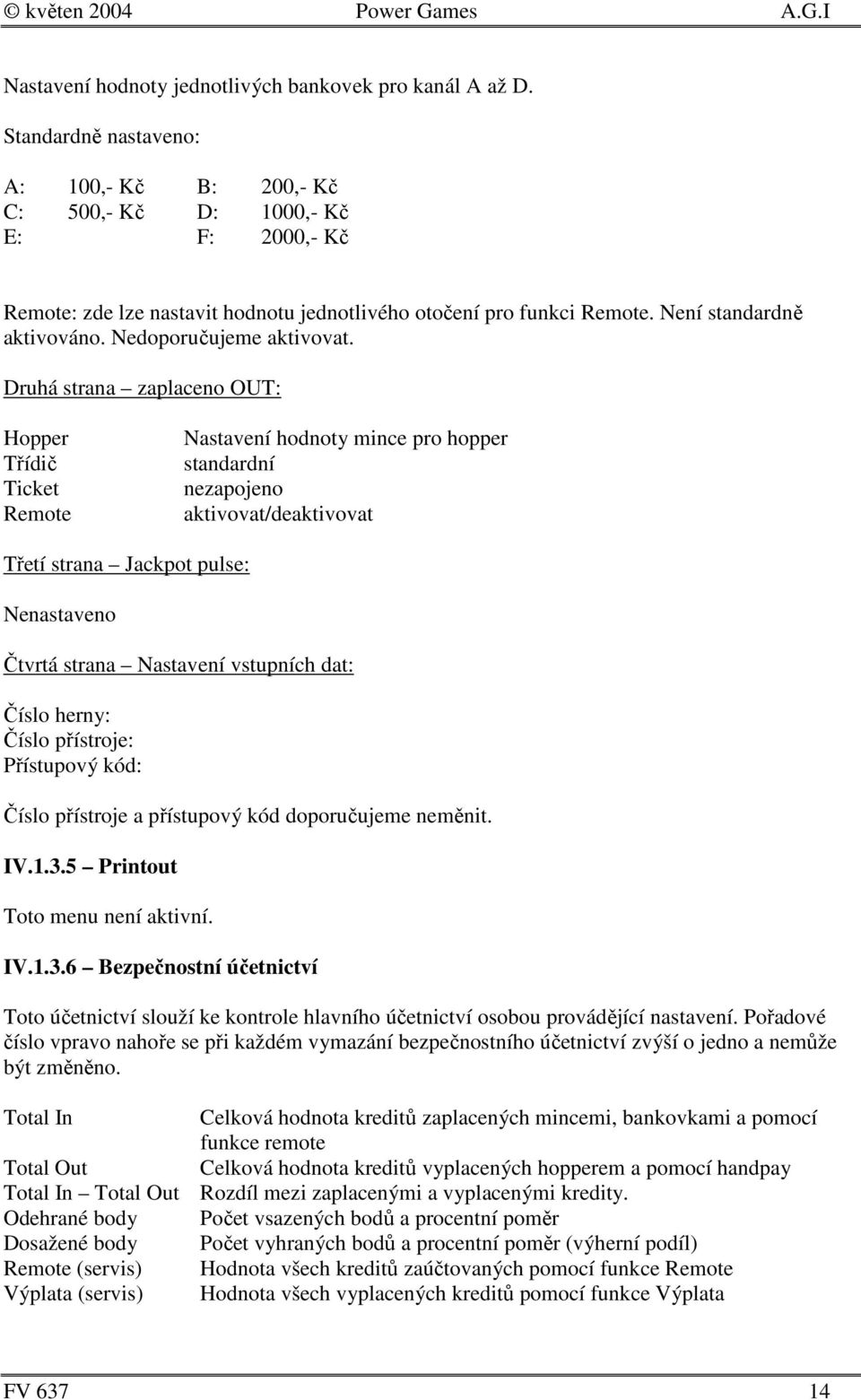

15 Nastavení hodnoty jednotlivých bankovek pro kanál A až D. Standardně nastaveno: A: 100,- Kč B: 200,- Kč C: 500,- Kč D: 1000,- Kč E: F: 2000,- Kč Remote: zde lze nastavit hodnotu jednotlivého otočení pro funkci Remote. Není standardně aktivováno. Nedoporučujeme aktivovat. Druhá strana zaplaceno OUT: Hopper Třídič Ticket Remote Nastavení hodnoty mince pro hopper standardní nezapojeno aktivovat/deaktivovat Třetí strana Jackpot pulse: Nenastaveno Čtvrtá strana Nastavení vstupních dat: Číslo herny: Číslo přístroje: Přístupový kód: Číslo přístroje a přístupový kód doporučujeme neměnit. IV Printout Toto menu není aktivní. IV Bezpečnostní účetnictví Toto účetnictví slouží ke kontrole hlavního účetnictví osobou provádějící nastavení. Pořadové číslo vpravo nahoře se při každém vymazání bezpečnostního účetnictví zvýší o jedno a nemůže být změněno. Total In Celková hodnota kreditů zaplacených mincemi, bankovkami a pomocí funkce remote Total Out Celková hodnota kreditů vyplacených hopperem a pomocí handpay Total In Total Out Rozdíl mezi zaplacenými a vyplacenými kredity. Odehrané body Počet vsazených bodů a procentní poměr Dosažené body Počet vyhraných bodů a procentní poměr (výherní podíl) Remote (servis) Hodnota všech kreditů zaúčtovaných pomocí funkce Remote Výplata (servis) Hodnota všech vyplacených kreditů pomocí funkce Výplata FV

16 IV Seznam událostí Zde se zaznamenávají následující důležité události, ke kterým dochází během provozu: vymazání účetnictví, spuštěni Master Reset (celkové vymazání), změna data, změna klíčového kódu, výskyt různých alarmů atp. Začátek záznamu je patrný vpravo nahoře. Zavedení nové verze umožňuje pomocí USB zavést novější verzi buildu IV Reset/konfigurace Mater Reset (celkové vymazání) uvede celý přístroj do původního stavu. Všechna účetnictví a statistiky se vymažou, všechna nastavení se navrátí zpět na standardní hodnoty. K provozu přístroje musí být nastaven správný klíčový kód. Změnou klíčového kódu se celý přístroj uvede do původního stavu jako při Master Reset. Správný klíčový kód se nalézá na nálepce v přístroji. IV Nastavení PIN kódu Zadáním kódů PIN může být zablokován přístup na jednotlivé strany účetnictví, testů a režimů. Každé PIN musí být zadáno dvakrát a po potvrzení uložena tlačítkem POUŽÍT. Při několikerém špatném zadání PIN může být vkládání až na 12 hodin zablokováno. Doporučujeme zadávat jedno heslo pro všechny PIN. IV.2 Odstranění chyb Chyba Příčina Odstranění Chybové hlášení při startu: Paměťové moduly jsou vadné Vyměňte PC MEMORY TEST FAIL Chybové hlášení při startu: Zvuková karta špatně nainstalovaná Vyměňte PC NO SOUND CARD FOUND nebo je vadná Chybové hlášení při startu: DISK BOOT FAILURE Výměnný rám klíčového spínače se nezasunul Klíčový spínač zasuňte do výměnného rámu. Bílá obrazovka Grafická karta je vadná Vyměňte PC. Po výměně PC již dotyková Dotyková obrazovka zřejmě není Seřiďte dotykovou obrazovku. obrazovka nefunguje seřízena Dotyková obrazovka funguje jen částečně Spojení mezi PC a dotykovou obrazovkou je vadné. Chybné Vyměňte spojovací kabel, překontrolujte uzemnění přístroje Dotyková obrazovka nefunguje a/nebo LED kontrolka na zadní straně PC bliká. Po zahřátí ukazuje monitor horizontální čáry Žádná funkce uzemnění Ovládací prvek dotykové obrazovky nebo kabel je vadný Překontrolujte spojení kabelu mezi PC a dotykovou obrazovkou, vyměňte kabel nebo ovládací prvek. Nastavte ovládací prvek Špatné nastavení synchronizace monitoru. synchronizace na monitoru. Síťová zástrčka není zastrčena Zastrčte síťovou zástrčku Síťový spínač není zapnutý Zapněte síťový vypínač Hlavní pojistka je vadná Vyměňte pojistku Žádný obraz K monitoru není připojena síťová Překontrolujte napájení monitoru a šňůra. síťovou šňůru Videokabel monitoru není připojen Připojte videokabel monitoru Monitor je vadný Vyměňte monitor. Žádný zvuk Ovládací prvek hlasitosti není otočen Otočte hlasitost Audiokabel není připojen Připojte audiokabel Reproduktor je vadný Vyměňte reproduktor Nefunguje jedno nebo více tlačítek Plochý konektor není zastrčen Překontrolujte konektor Tlačítka nejsou správně smontována Překontrolujte tlačítka nebo je nebo jsou vadná vyměňte Mince jsou špatně přepočítávány Hodnota kreditu je špatně nastavena Překontrolujte nastavení programu FV

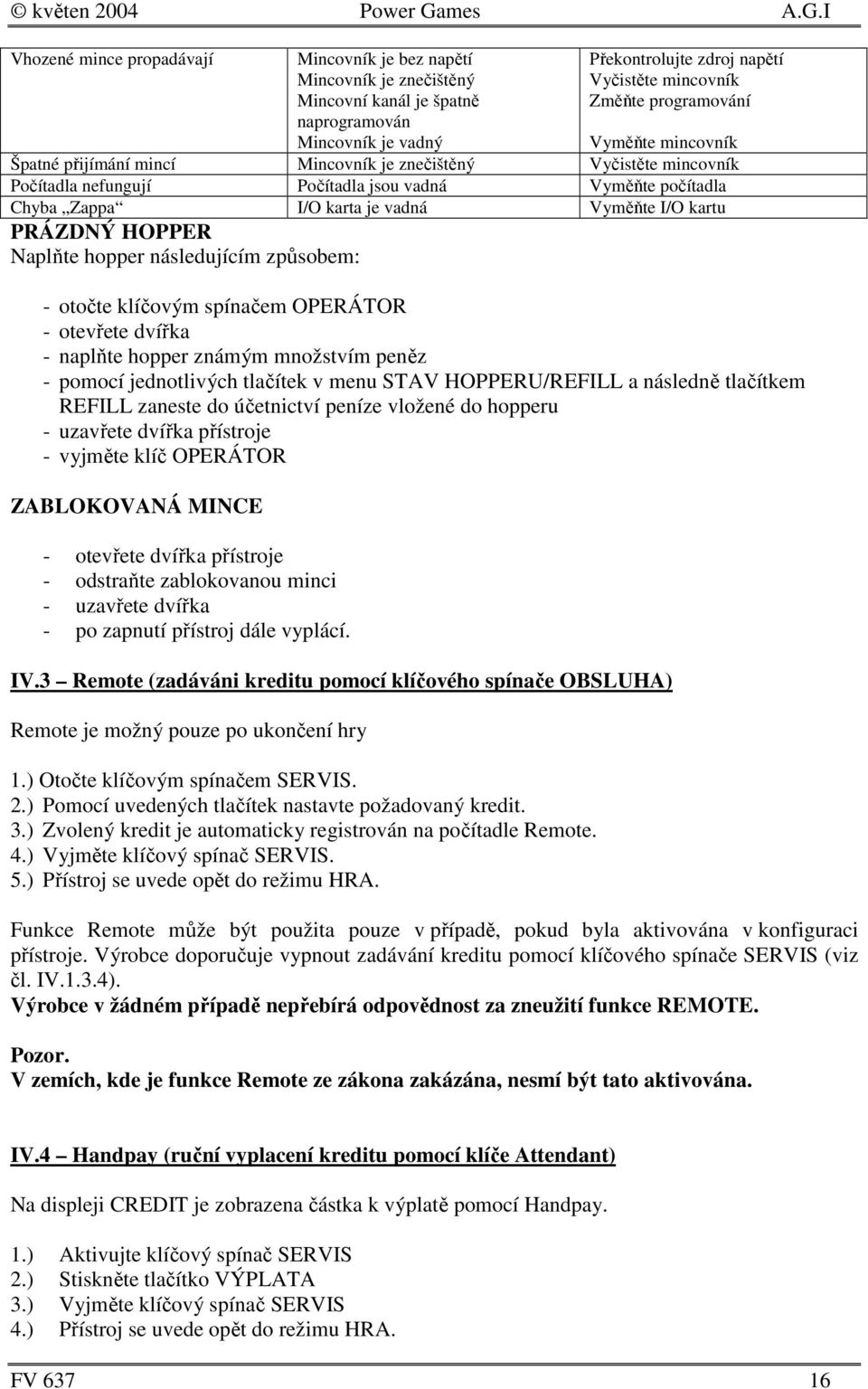

17 Vhozené mince propadávají Mincovník je bez napětí Mincovník je znečištěný Mincovní kanál je špatně naprogramován Mincovník je vadný Překontrolujte zdroj napětí Vyčistěte mincovník Změňte programování Vyměňte mincovník Špatné přijímání mincí Mincovník je znečištěný Vyčistěte mincovník Počítadla nefungují Počítadla jsou vadná Vyměňte počítadla Chyba Zappa I/O karta je vadná Vyměňte I/O kartu PRÁZDNÝ HOPPER Naplňte hopper následujícím způsobem: - otočte klíčovým spínačem OPERÁTOR - otevřete dvířka - naplňte hopper známým množstvím peněz - pomocí jednotlivých tlačítek v menu STAV HOPPERU/REFILL a následně tlačítkem REFILL zaneste do účetnictví peníze vložené do hopperu - uzavřete dvířka přístroje - vyjměte klíč OPERÁTOR ZABLOKOVANÁ MINCE - otevřete dvířka přístroje - odstraňte zablokovanou minci - uzavřete dvířka - po zapnutí přístroj dále vyplácí. IV.3 Remote (zadáváni kreditu pomocí klíčového spínače OBSLUHA) Remote je možný pouze po ukončení hry 1.) Otočte klíčovým spínačem SERVIS. 2.) Pomocí uvedených tlačítek nastavte požadovaný kredit. 3.) Zvolený kredit je automaticky registrován na počítadle Remote. 4.) Vyjměte klíčový spínač SERVIS. 5.) Přístroj se uvede opět do režimu HRA. Funkce Remote může být použita pouze v případě, pokud byla aktivována v konfiguraci přístroje. Výrobce doporučuje vypnout zadávání kreditu pomocí klíčového spínače SERVIS (viz čl. IV.1.3.4). Výrobce v žádném případě nepřebírá odpovědnost za zneužití funkce REMOTE. Pozor. V zemích, kde je funkce Remote ze zákona zakázána, nesmí být tato aktivována. IV.4 Handpay (ruční vyplacení kreditu pomocí klíče Attendant) Na displeji CREDIT je zobrazena částka k výplatě pomocí Handpay. 1.) Aktivujte klíčový spínač SERVIS 2.) Stiskněte tlačítko VÝPLATA 3.) Vyjměte klíčový spínač SERVIS 4.) Přístroj se uvede opět do režimu HRA. FV

18 Funkce Handpay může být použita pouze v případě, pokud byla aktivována v konfiguraci přístroje. Pozor. V zemích, kde je funkce Handpay ze zákona zakázána, nesmí být tato aktivována. Kapitola V Hardware V.1 Akceptor bankovek V.1.1 Umístění v přístroji Umístění akceptoru bankovek v přístroji je patrné z obrázku I-1. V.1.2 Funkce Typ: EBA 11, nebo ICT-B85UF Akceptor bankovek je pevně naprogramován na přijímání českých bankovek v hodnotě 100, 200, 500, 1000 a 2000Kč, což odpovídá vkladu 100, 200, 500, 1000, 2000 kreditů. V.1.3 Odstranění závad 1.) Odpojte přístroj od napájení a otevřete hlavní dvířka přístroje a vyklopte přední kryt a tlačítkovým pultem a klíčovými spínači. 2.) Zkontrolujte správnou polohu akceptoru bankovek v držáku. 3.) Zkontrolujte připojení propojovacích kabelů akceptoru bankovek 4.) Překontrolujte čistotu vstupních dílů akceptoru bankovek V.1.4 Odstranění uvázlé bankovky 1.) Sejměte pool back 2.) Uvolněte 4 šrouby na bocích akceptoru 3.) Vyjměte horní část akceptoru 4.) Vyjměte uvázlou bankovku a opatrně vyčistěte. FV

19 Obr. V-I Vysvětlivky: A transportní jednotka B kryt transportní jednotky C vstup pro bankovky FV

20 Obr. V-2: Způsoby odstranění uvázlých bankovek FV

21 V.2 Mincovník V.2.1 Umístění v přístroji Umístění mincovníku v přístroji je patrné z obrázku I-1. V.2.2 Funkce Typ: NRI Mincovník je pevně naprogramován na přijímání českých mincí v hodnotě 10 Kč, což odpovídá vkladu 10 kreditů. V.2.3 Odstranění závad 1.) Odpojte přístroj od napájení a otevřete hlavní dvířka přístroje a vyklopte přední kryt a tlačítkovým pultem a klíčovými spínači. 2.) Zkontrolujte správnou polohu mincovníku v držáku. 3.) Zkontrolujte připojení propojovacích kabelů mincovníku 4.) Překontrolujte čistotu dílů mincovníku 5.) Překontrolujte, zda se výhybka mincí může v obou směrech volně pohybovat. V.3 Hopper V.3.1 Umístění v přístroji Umístění hopperu v přístroji je patrné z obrázku I-1. V.3.2 Funkce Typ: MK-4 Hopper je pevně naprogramován na vyplácení českých mincí v hodnotě 10 Kč, což odpovídá hodnotě výhry 10 kreditů. V.3.3 Odstranění závad 1.) Odpojte přístroj od napájení a otevřete hlavní dvířka přístroje a vyklopte přední kryt a tlačítkovým pultem a klíčovými spínači. 2.) Zkontrolujte správnou polohu hopperu v držáku. 3.) Zkontrolujte zda hopper byl zcela zasunut do držáku a zda je elektricky propojen s elektronikou přístroje. 4.) Překontrolujte čistotu dílů hopperu a zjistěte, zda v něm není zaseklá mince. 5.) Překontrolujte naplnění hopperu základní hladinou mincí. FV

22 V.5 Mechanická počítadla V.5.1 Umístění v přístroji Obr. V-3: Hopper MK-4 Mechanická počítadla jsou umístěna za hlavními dvířky přístroje vlevo pod tlačítkovým pultem. V.5.1 Rozmístění počítadel V.5.3 Odstranění závad BET WIN REMOTE HANDPAY BILLS DROP NO FUNCTION NO FUNCTION Překontrolujte připojení propojovacích kabelů interface počítadel k elektronice přístroje. V.6 Základní elektronická jednotka přístroje (PC) V.6.1 Funkce Řízení hry a řízení jednotlivých částí přístroje a jejich koordinace. V.6.2 Odstranění závad Pokud nelze chybová hlášení PC odstranit, je třeba jej vyměnit. FV
